В этой главе описаны процедуры разборки и сборки принтера. Техник должен определить причину отказа принтера, следуя процедурам разборки каждого узла для замены неисправных или расходных узлов. Соблюдайте следующие меры предосторожности при работе с принтером.
• Перед разборкой или сборкой принтера отключите его кабель питания от электросети.
• При разборке, сборке или транспортировке принтера извлеките картридж при необходимости. Когда картридж находится вне принтера, поместите его в защитный пакет даже на короткое время, чтобы предотвратить негативное воздействие света.
• Процедуры сборки выполняются в обратном порядке разборки, если иное не указано.
• Обратите внимание на длину, диаметры и расположение винтов при их извлечении. При сборке принтера убедитесь, что используете их в исходных местах.
• Как правило, не запускайте принтер с извлеченными узлами.
• Заземлите себя, прикоснувшись к металлической части принтера перед работой с платой, чтобы снизить риск повреждения статическим электричеством.
• При замене узла, на который установлена таблица технических характеристик или наклейка с кодом продукта, обязательно удалите таблицу технических характеристик или наклейку и установите их на новый узел.
В зависимости от модели иллюстрация может отличаться от фактического аппарата, но процедура одинакова.
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов

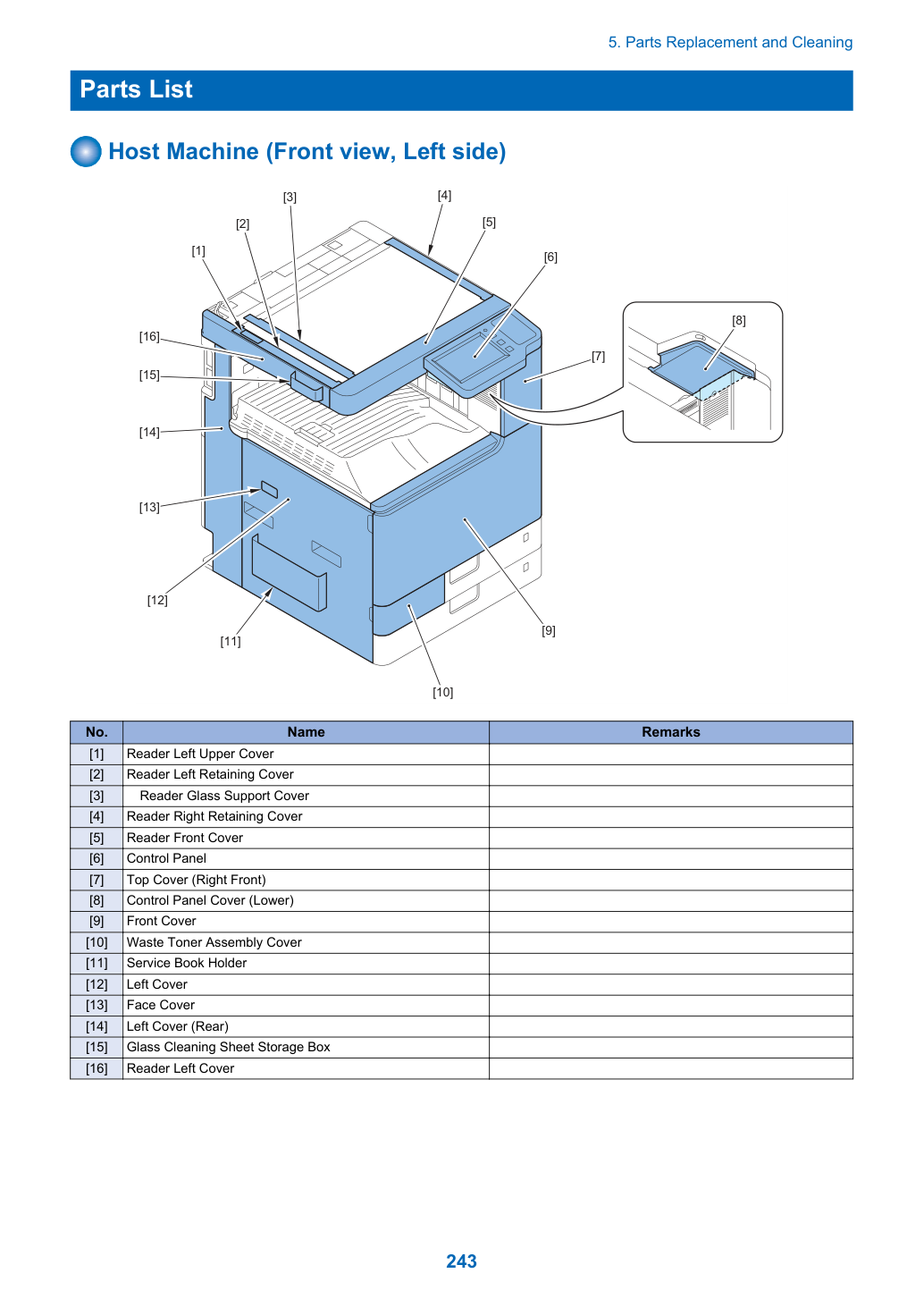

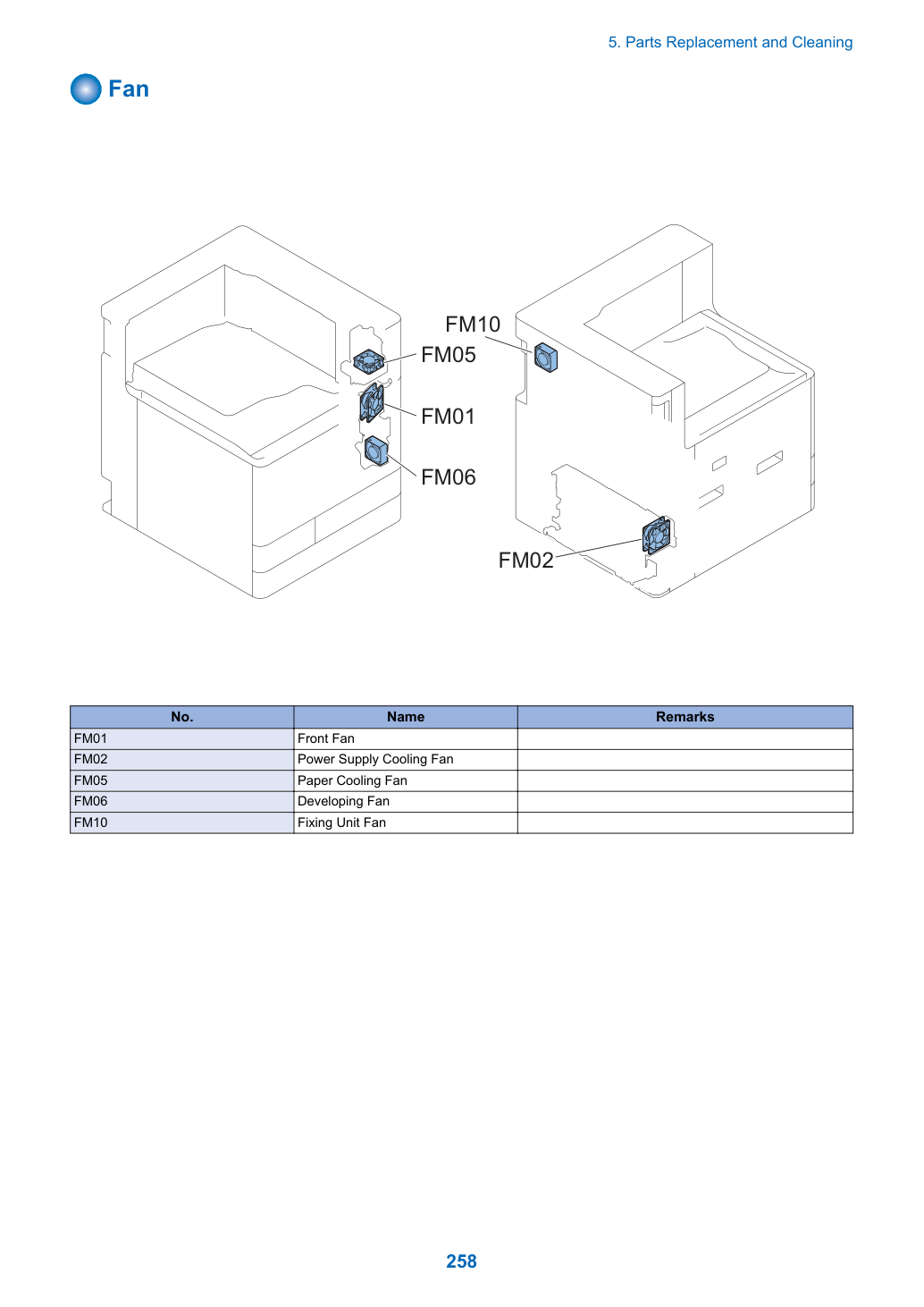

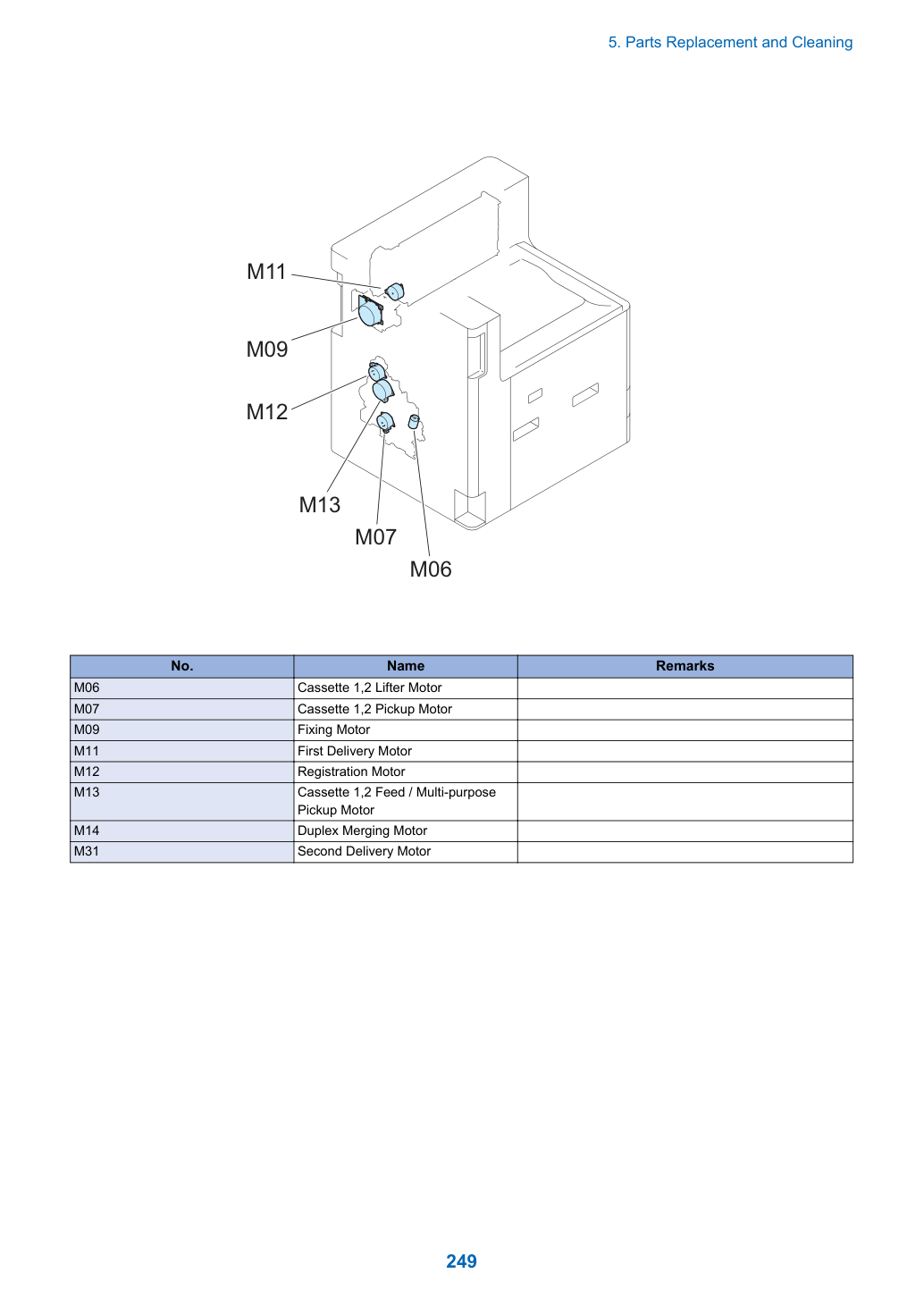

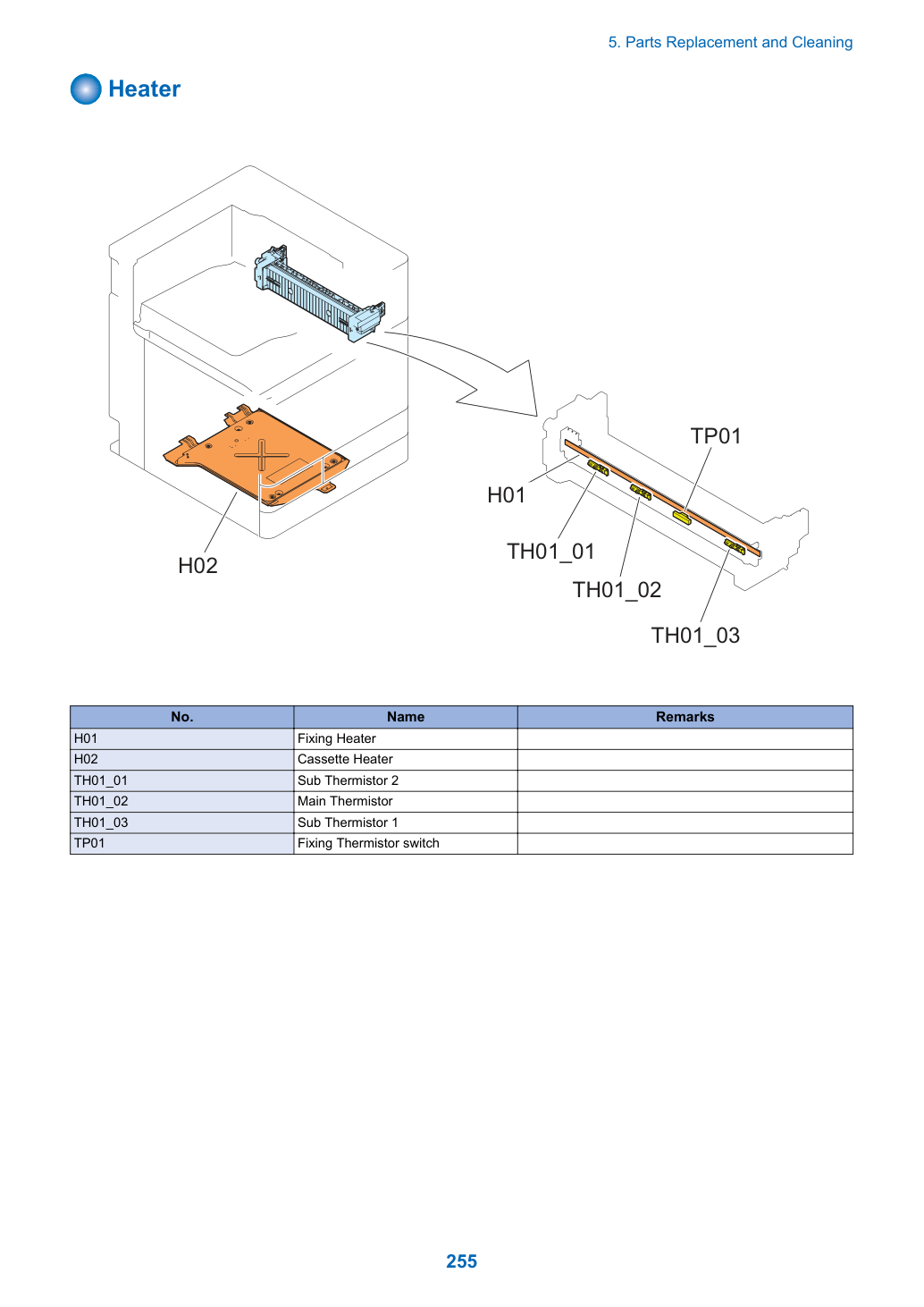

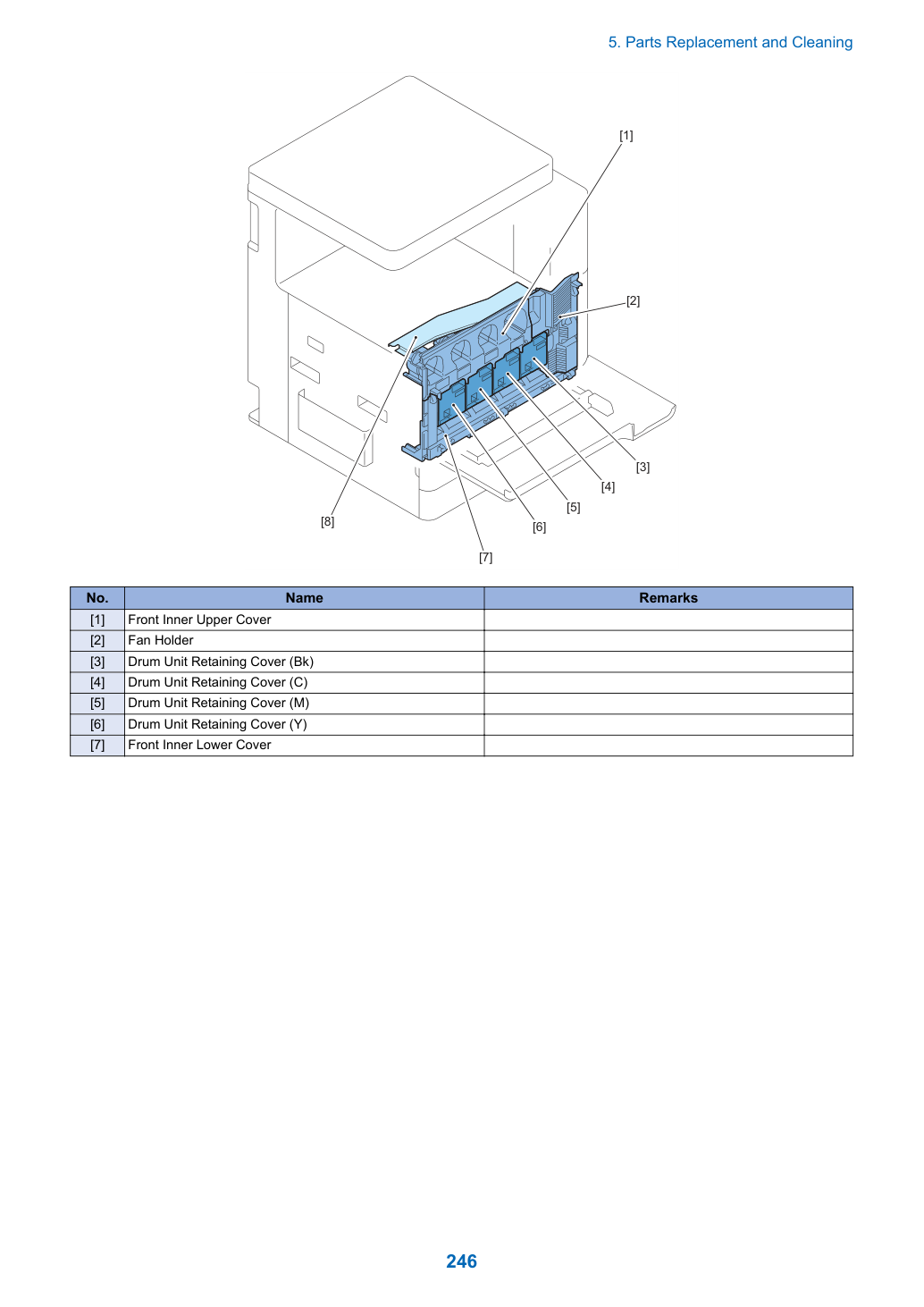

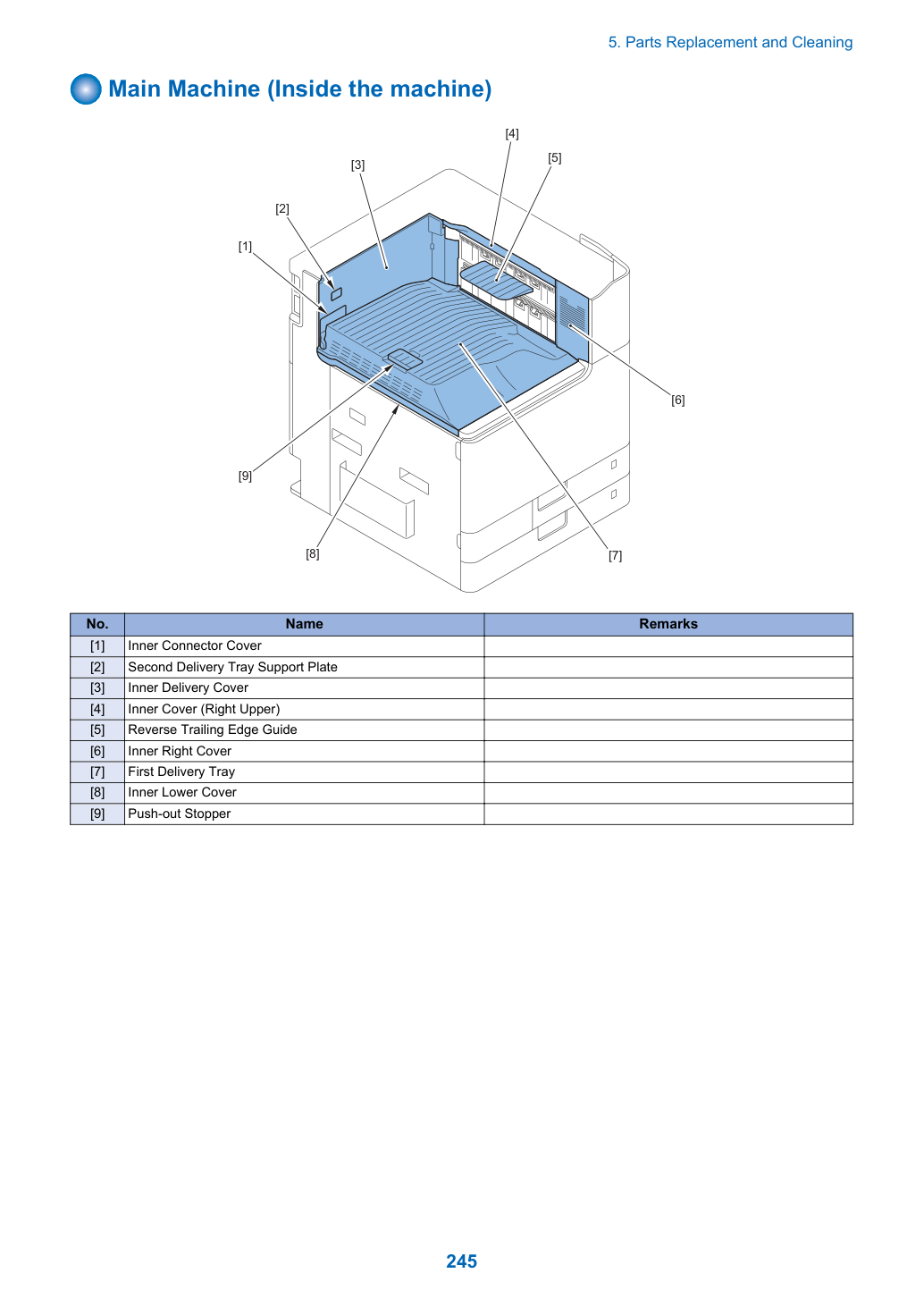

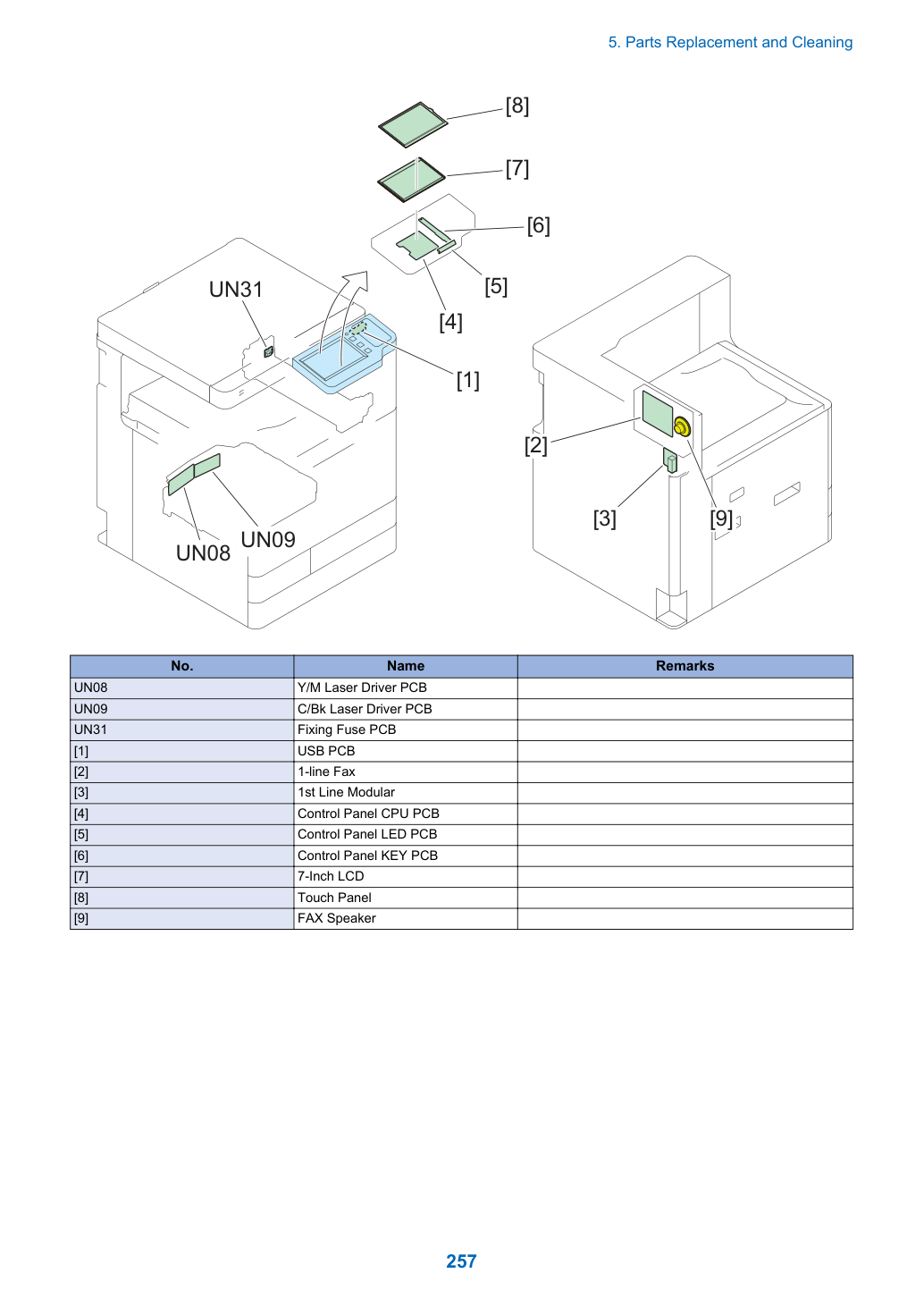

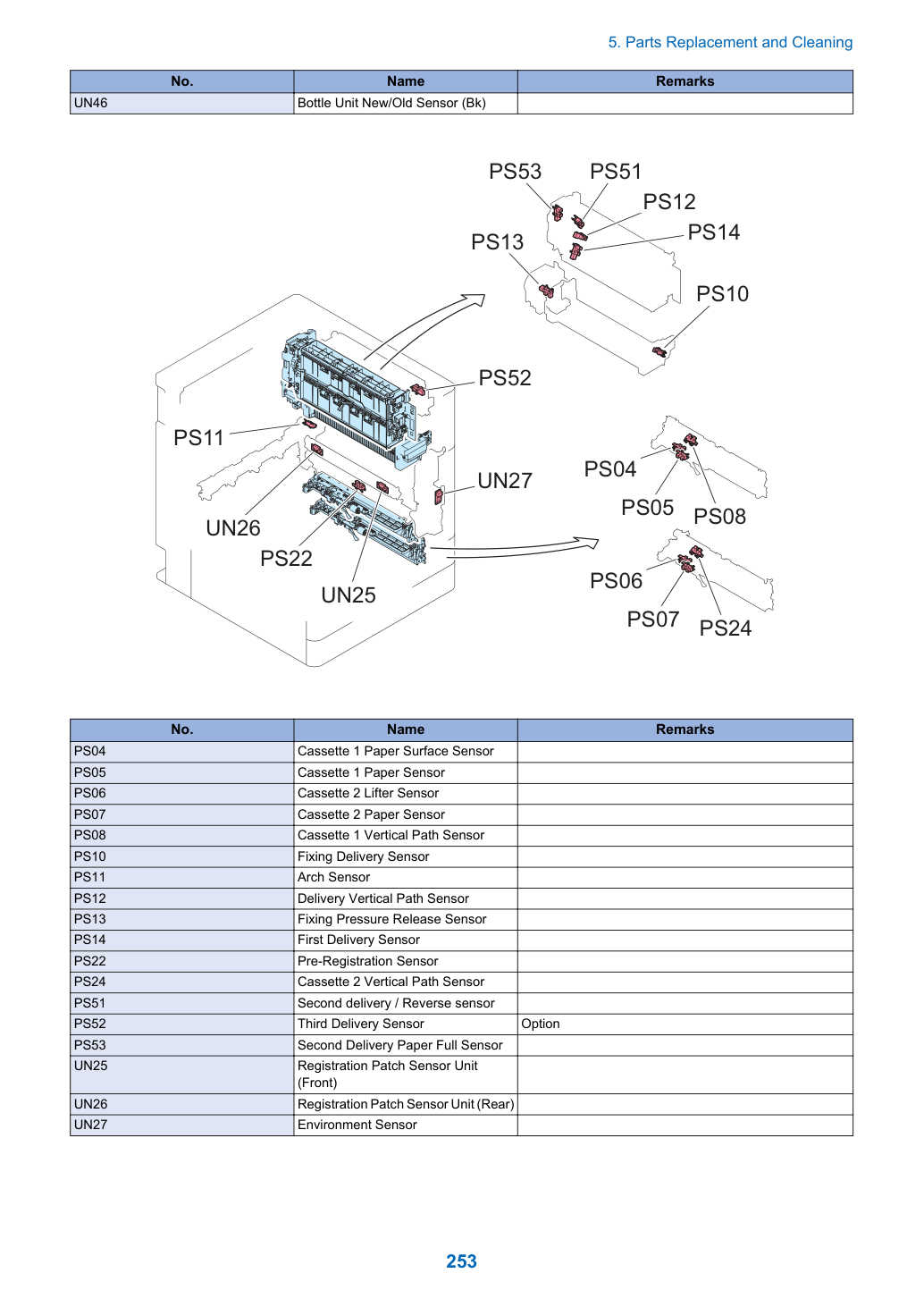

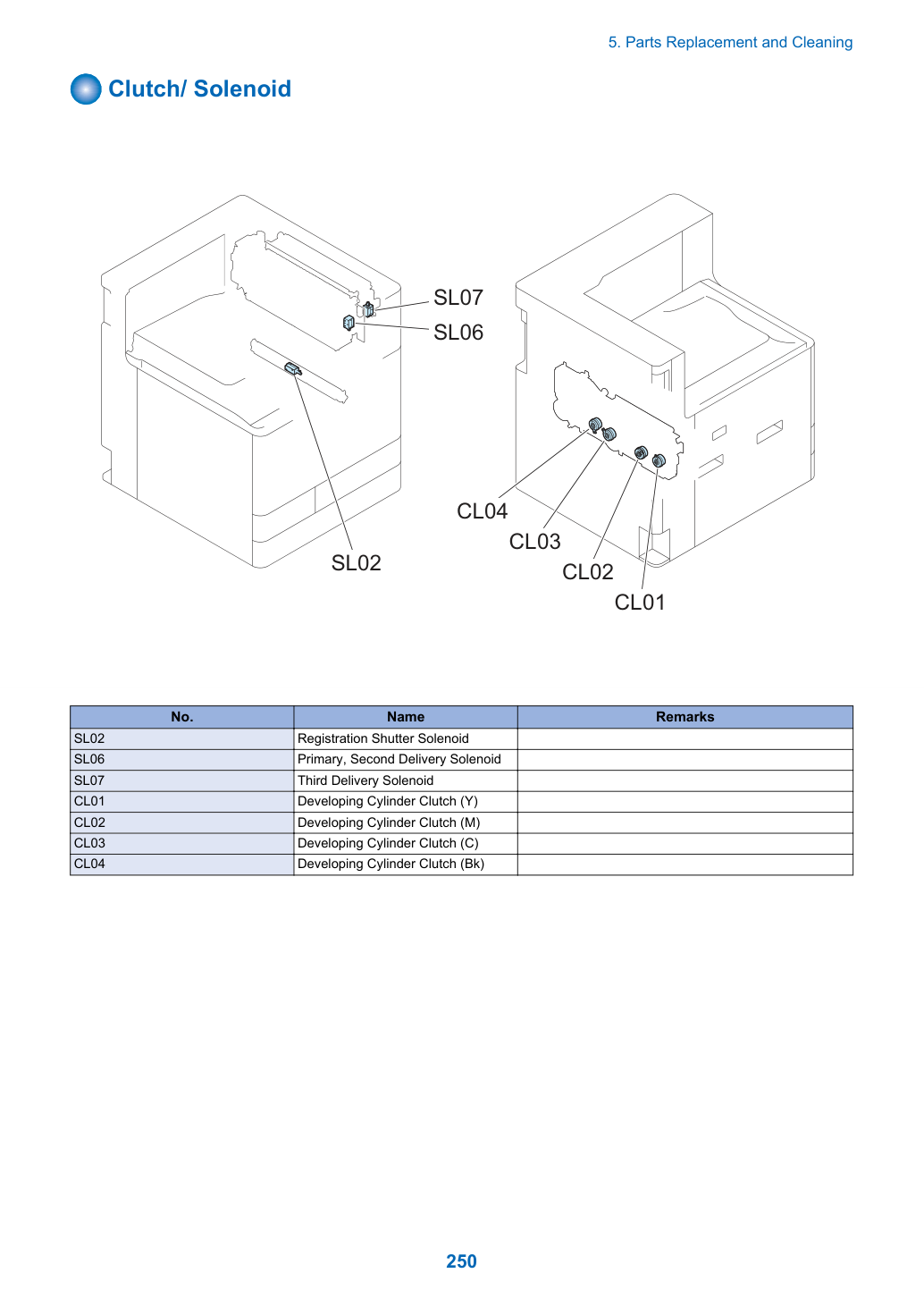

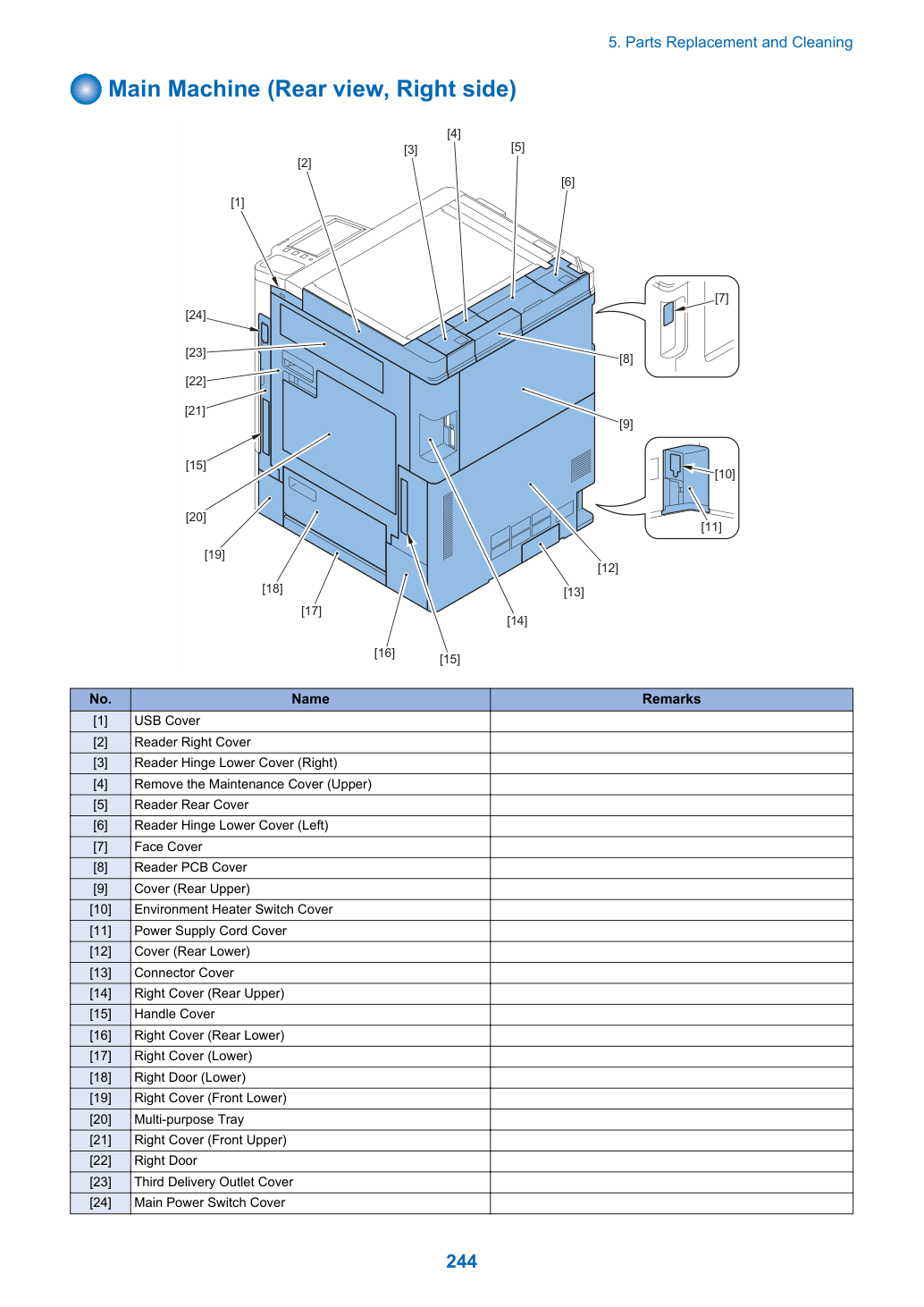

Основной аппарат (внутри аппарата) [1] [2] [3] [4] [5] [8] [9] [6] [7] №
5. Замена и чистка узлов
5. Замена и чистка узлов

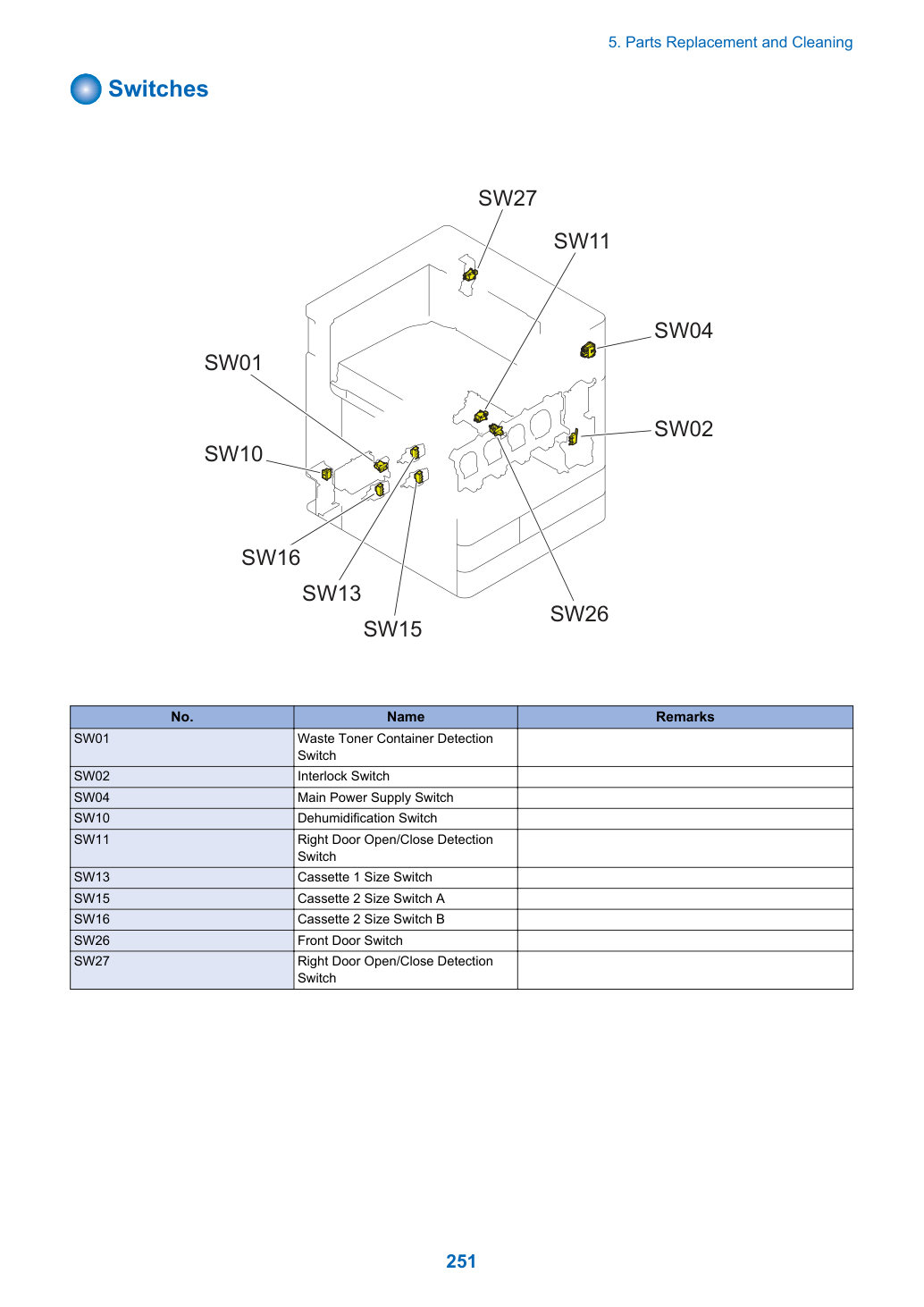

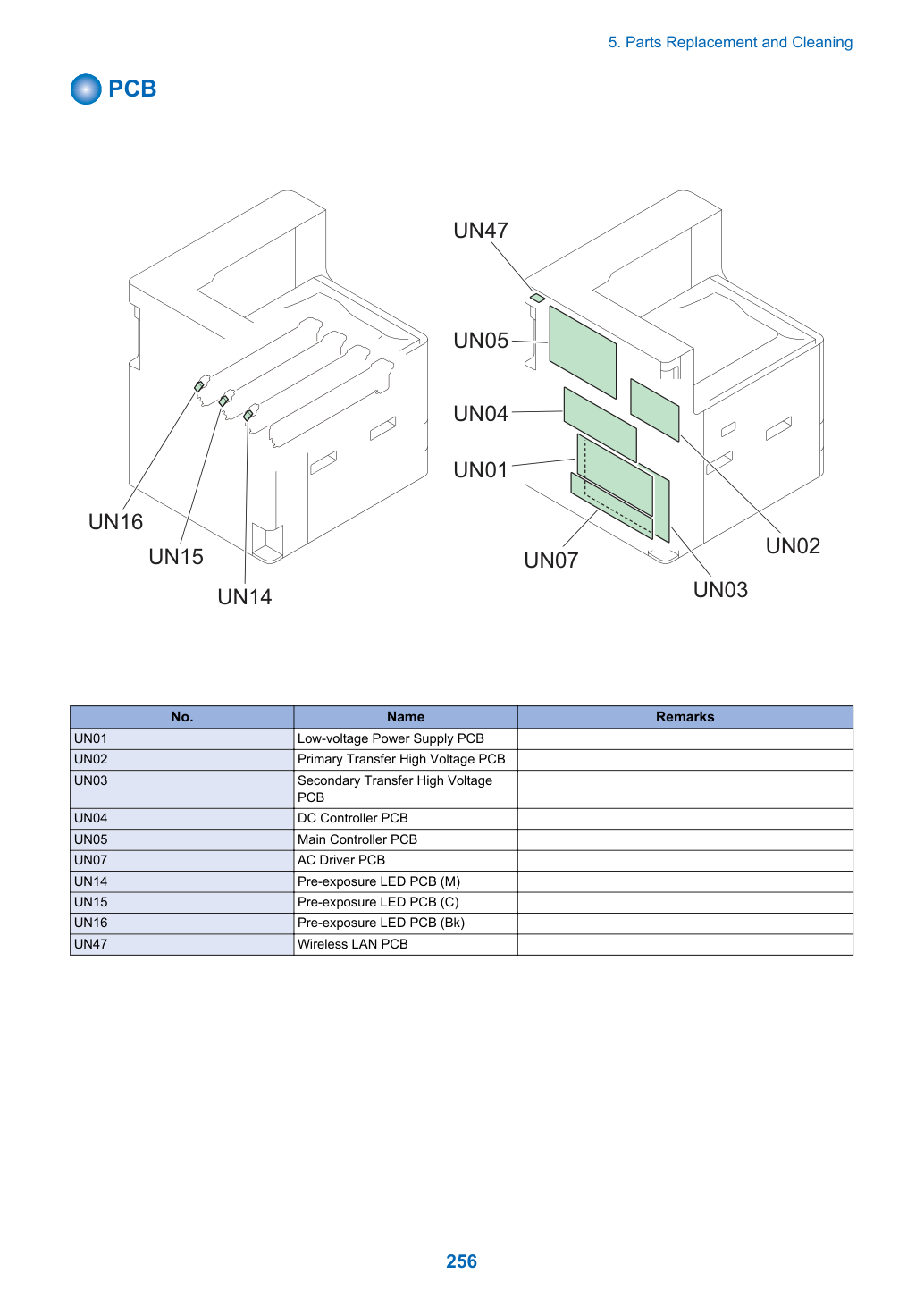

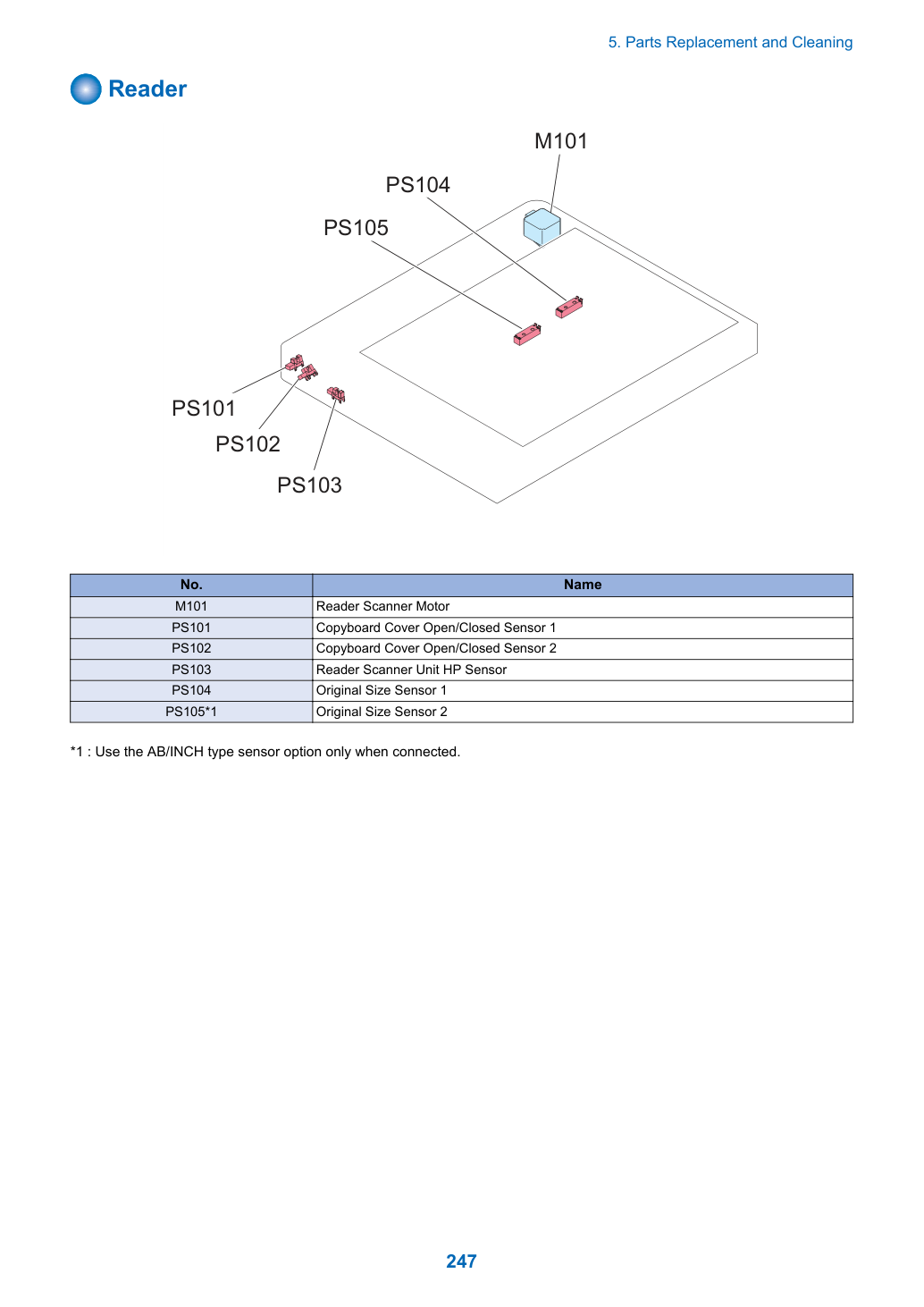

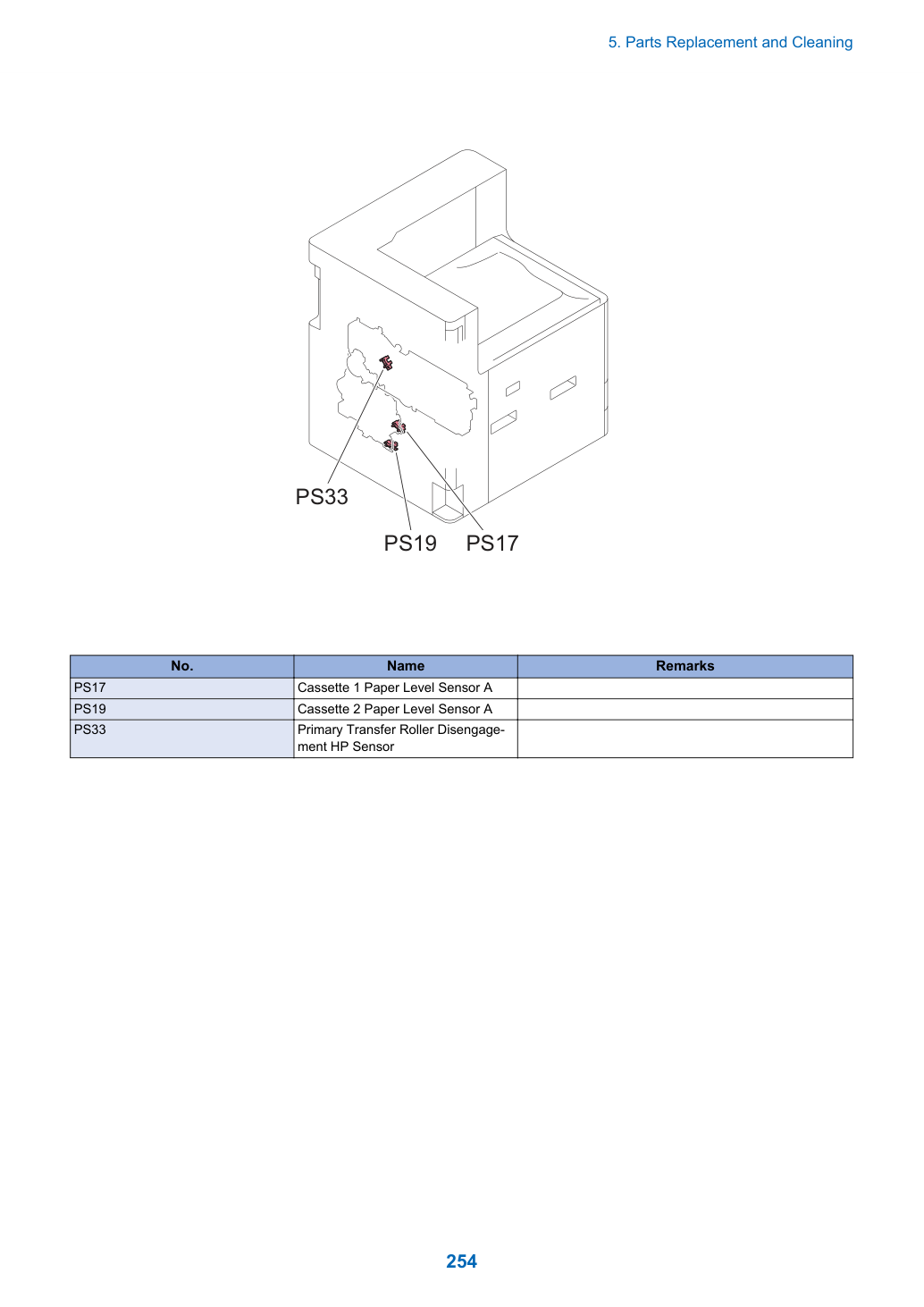

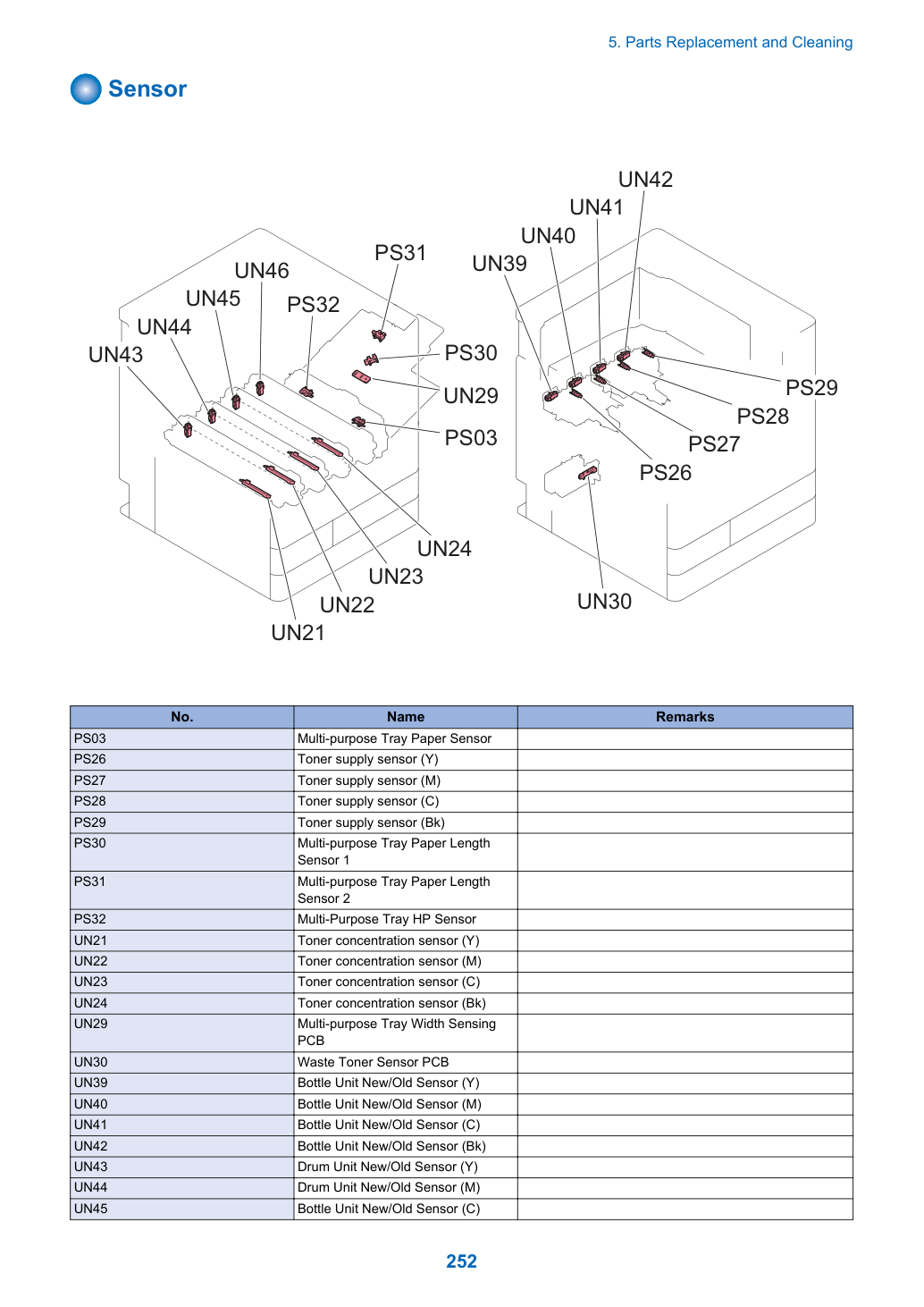

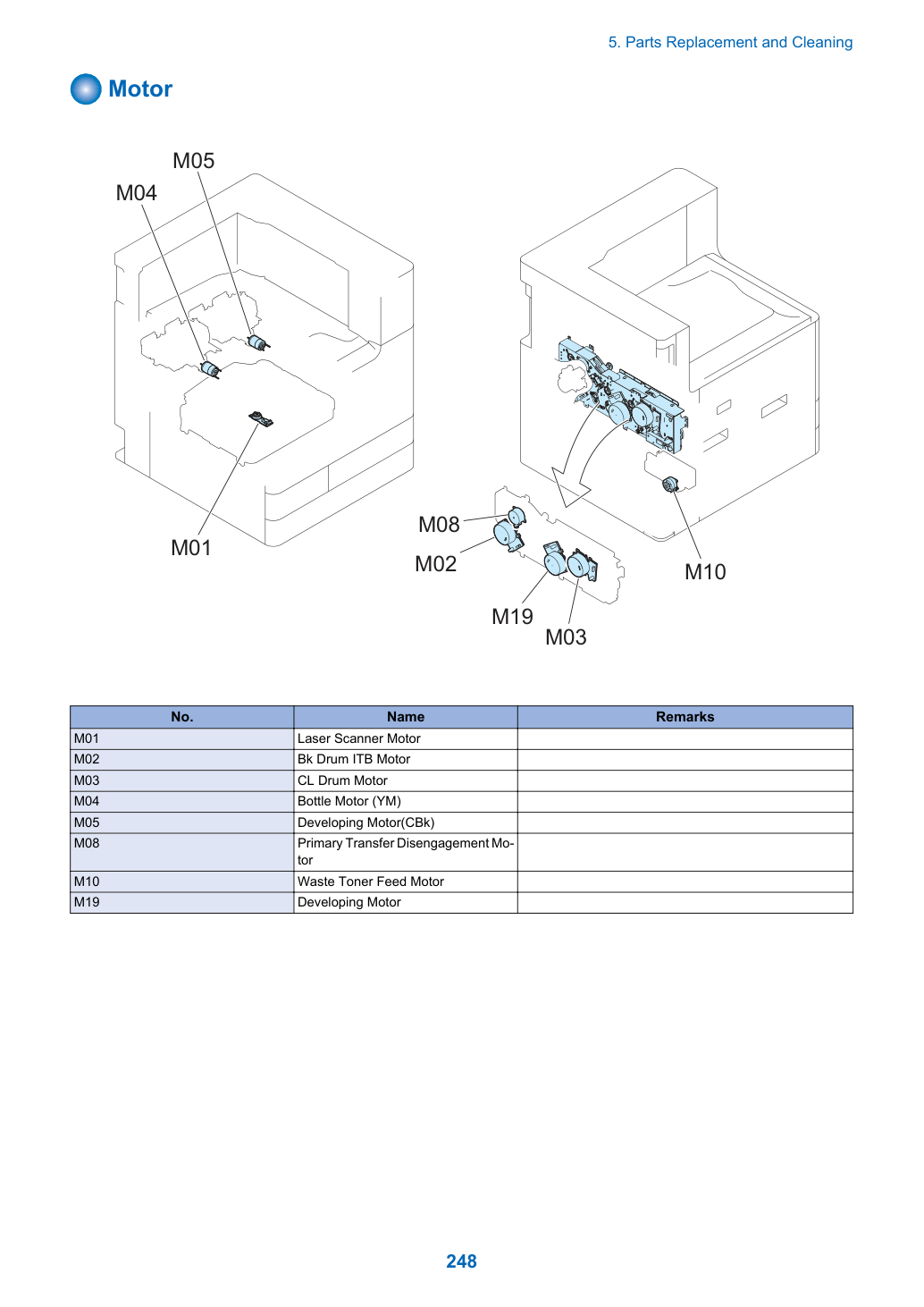

*1: Используйте датчик (sensor) типа AB/INCH только при подключении.
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов

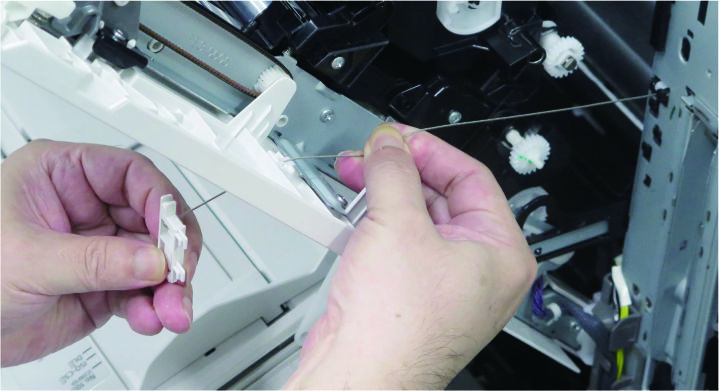

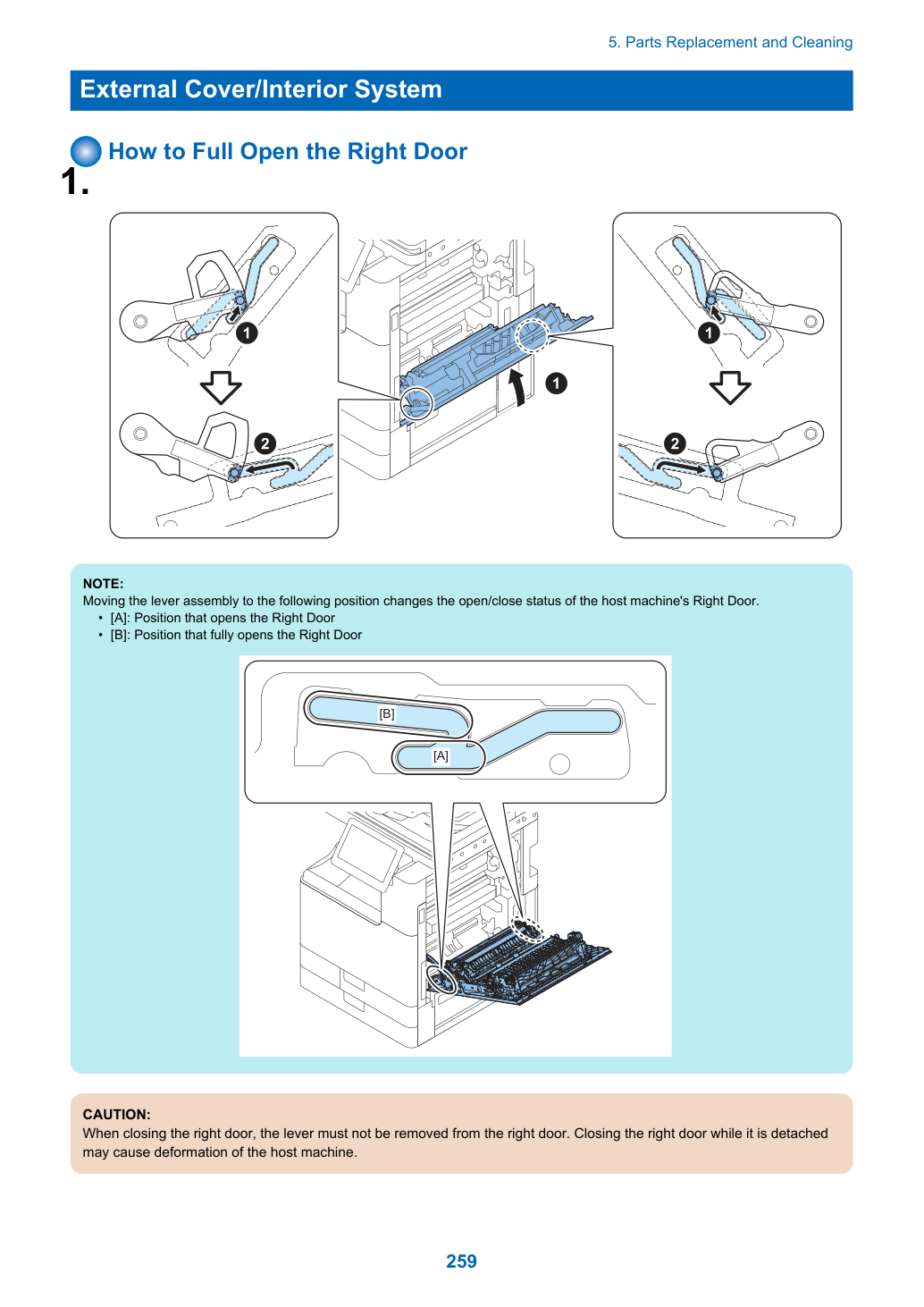

Перемещение узла рычага (lever assembly) в следующее положение изменяет статус открытия/закрытия правой дверцы основного аппарата.
• [A]: Положение открытия правой дверцы • [B]: Положение полного открытия правой дверцы [A] [B] ВНИМАНИЕ:
При закрытии правой дверцы рычаг не должен извлекаться из правой дверцы. Закрытие правой дверцы в отсоединенном состоянии может привести к деформации основного аппарата.
5. Замена и чистка узлов

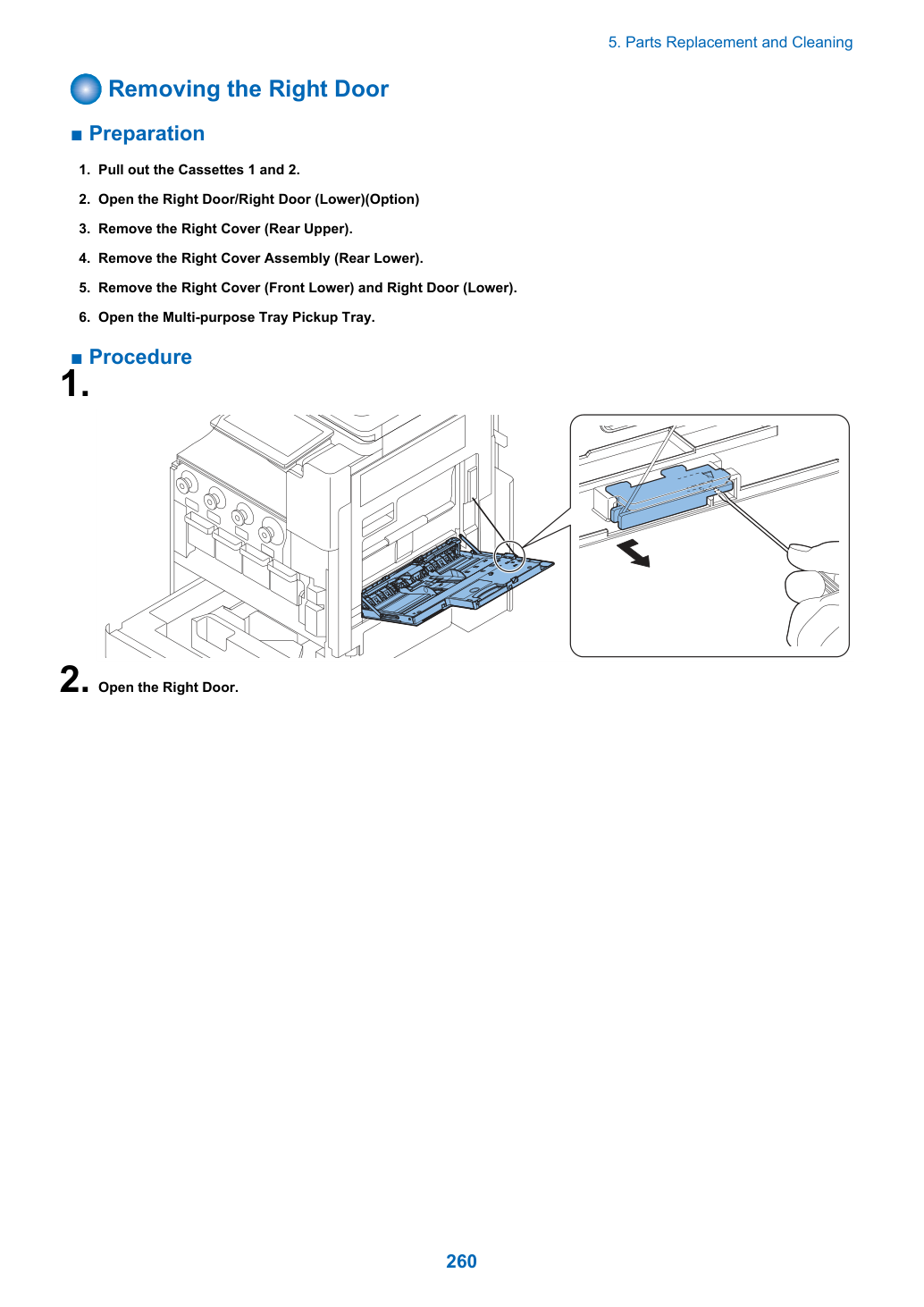

1. Извлеките кассеты 1 и 2.
2. Откройте правую дверцу/правую дверцу (нижняя)(опция).
3. Снимите правую крышку (задняя верхняя).
4. Снимите узел правой крышки (задняя нижняя).

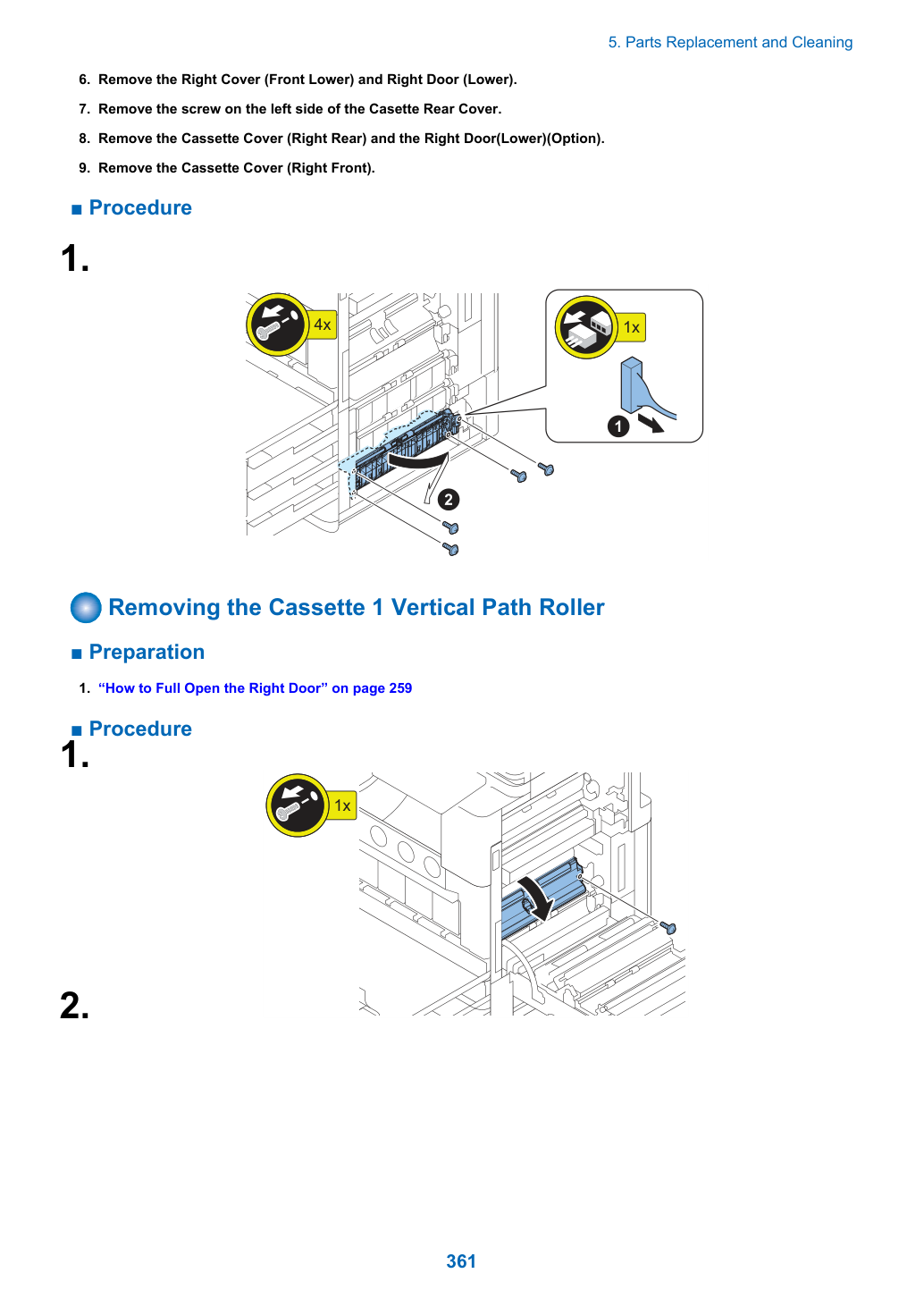

5. Снимите правую крышку (передняя нижняя) и правую дверцу (нижняя).
6. Откройте лоток многоцелевого назначения.
2. Откройте правую дверцу.
5. Замена и чистка узлов
Если провод не зафиксирован временно путем прикрепления к элементу остановки провода после прохождения провода через отверстие правой дверцы, шариковый упор конца провода может смешаться с основным аппаратом.
5. Замена и чистка узлов
6. Закройте правую дверцу.
5. Замена и чистка узлов

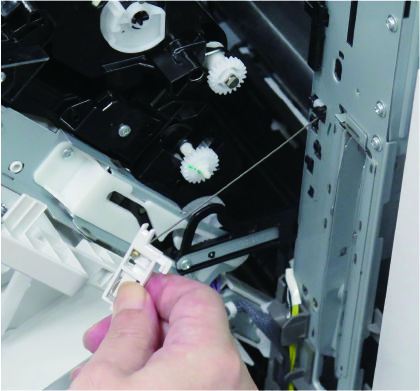

Отогните деталь в положении [A] и вытяните рычаг наружу в положении [B] (на рисунке показана задняя направляющая стопора).
5. Замена и чистка узлов

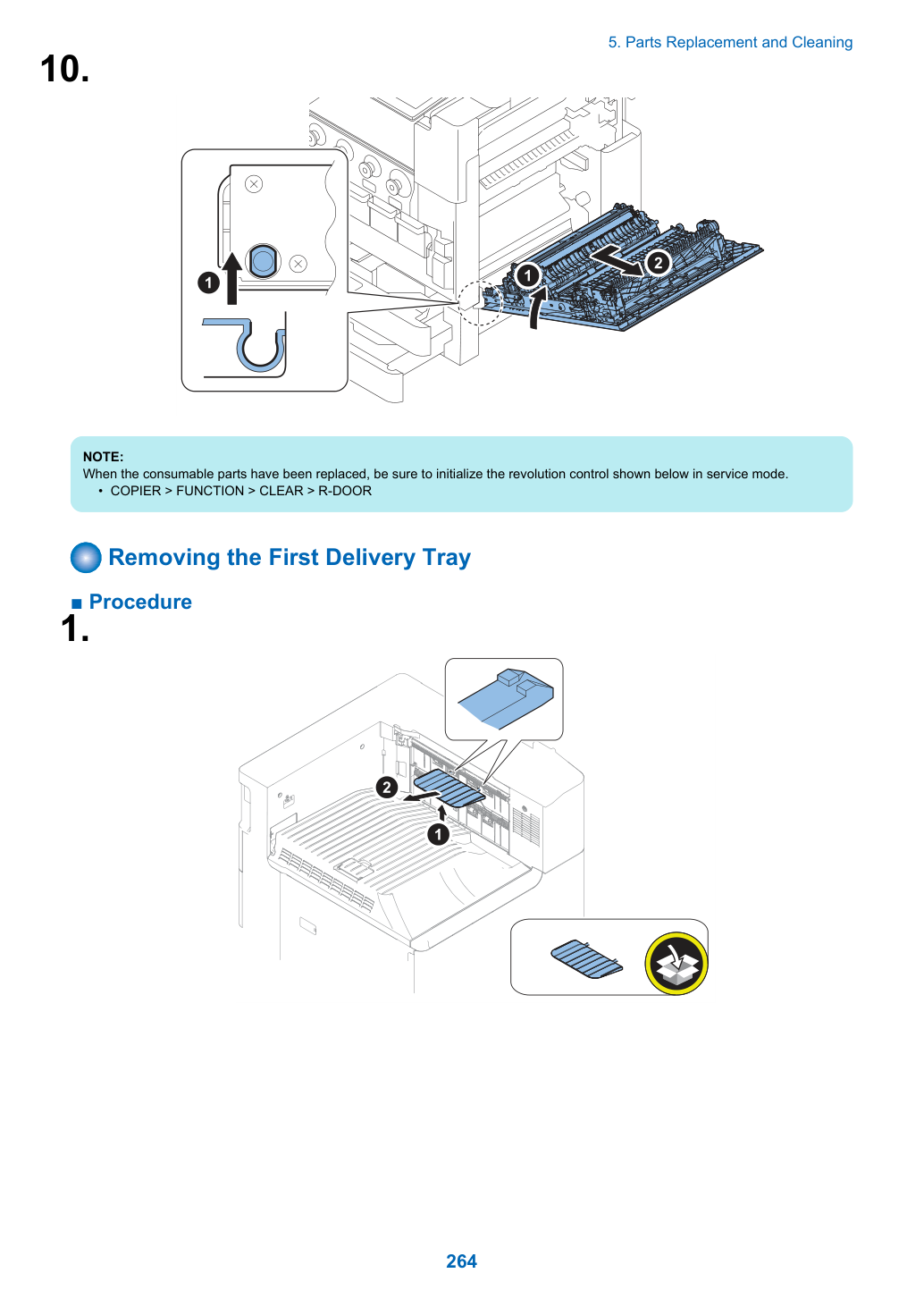

После замены расходных материалов убедись в инициализации контроля оборотов в сервис-режиме.
5. Замена и чистка узлов
5. Замена и чистка узлов

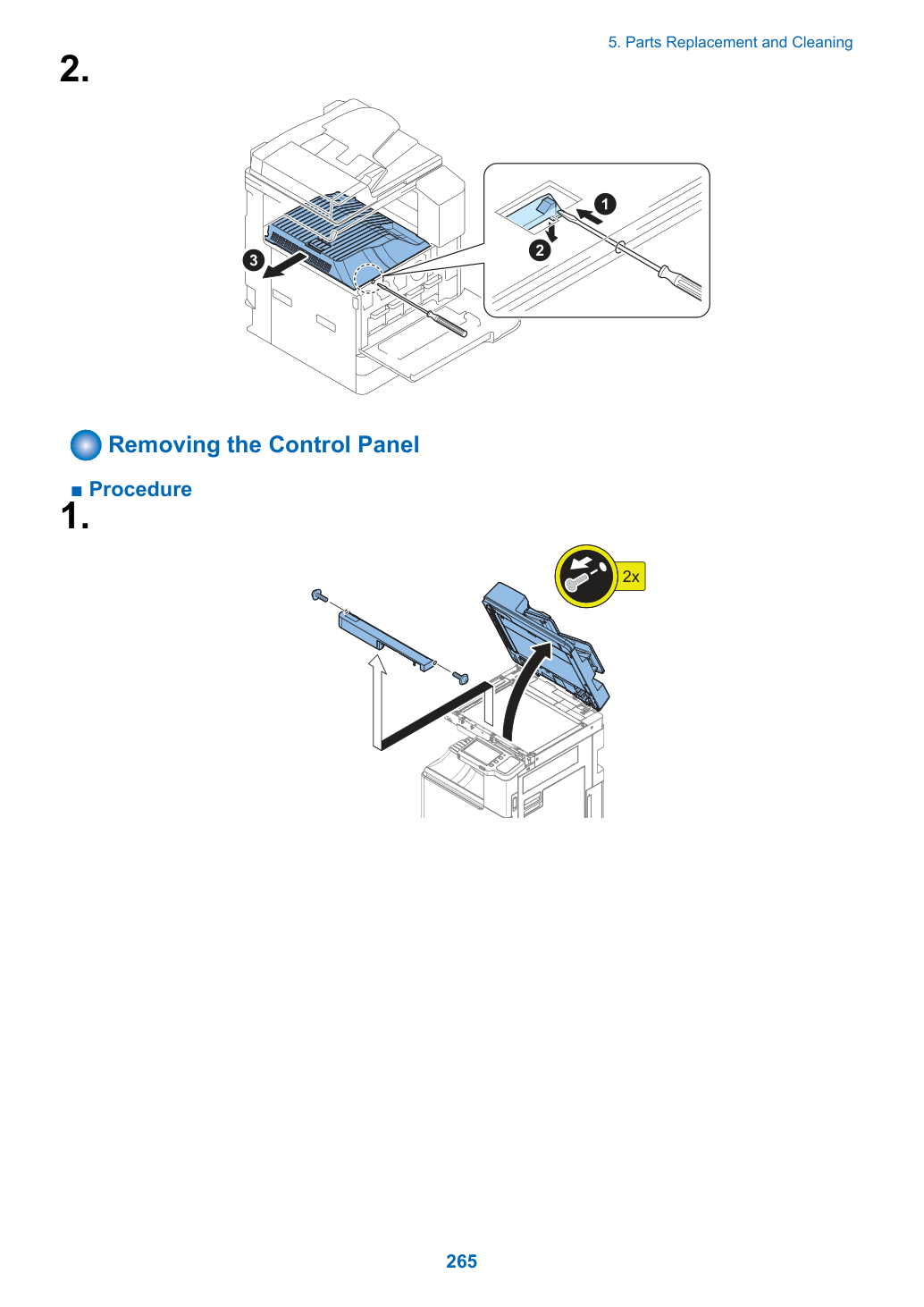

1. Снимите Панель управления. «Снятие Панели управления» на стр. 265
5. Замена и чистка узлов

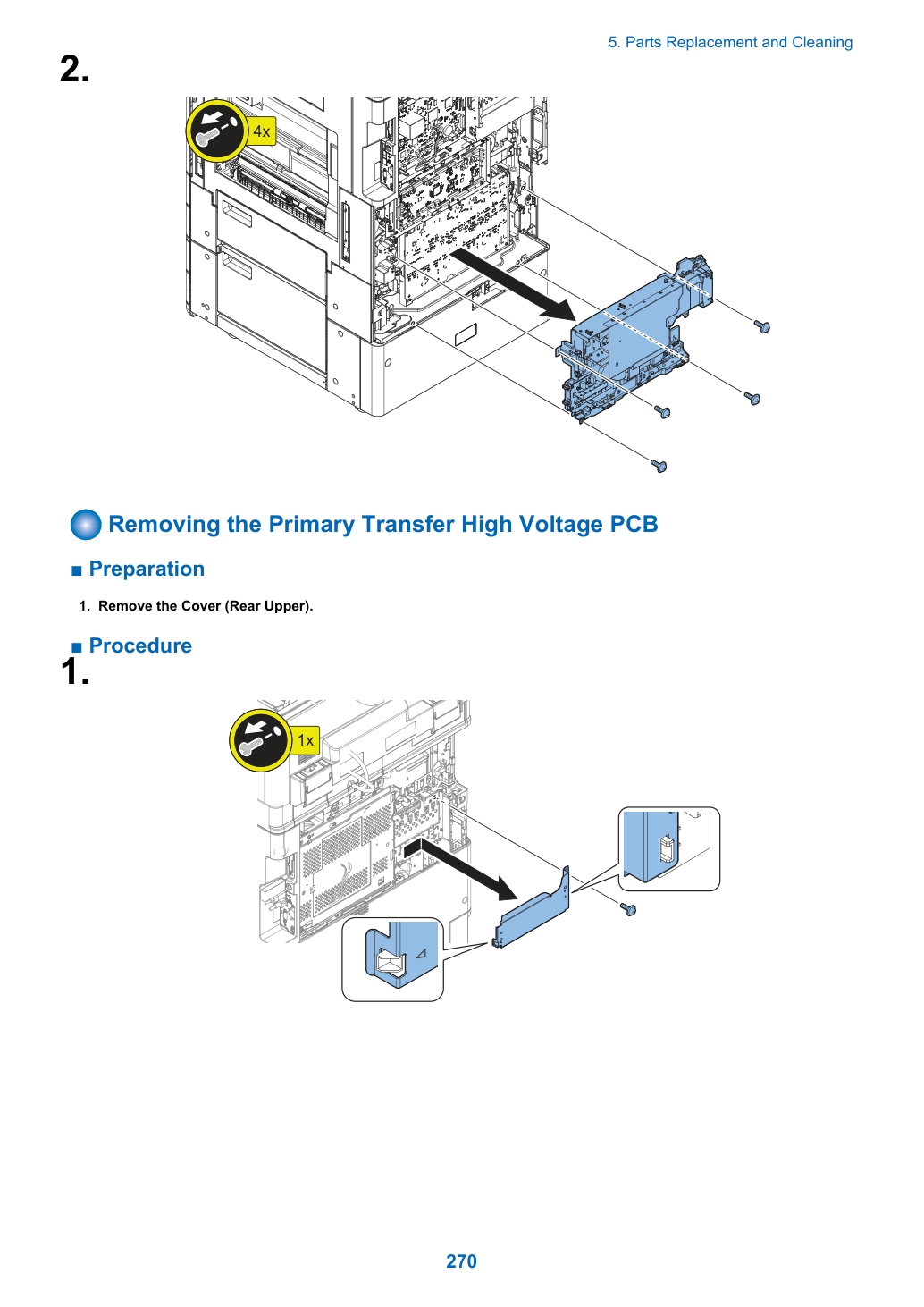

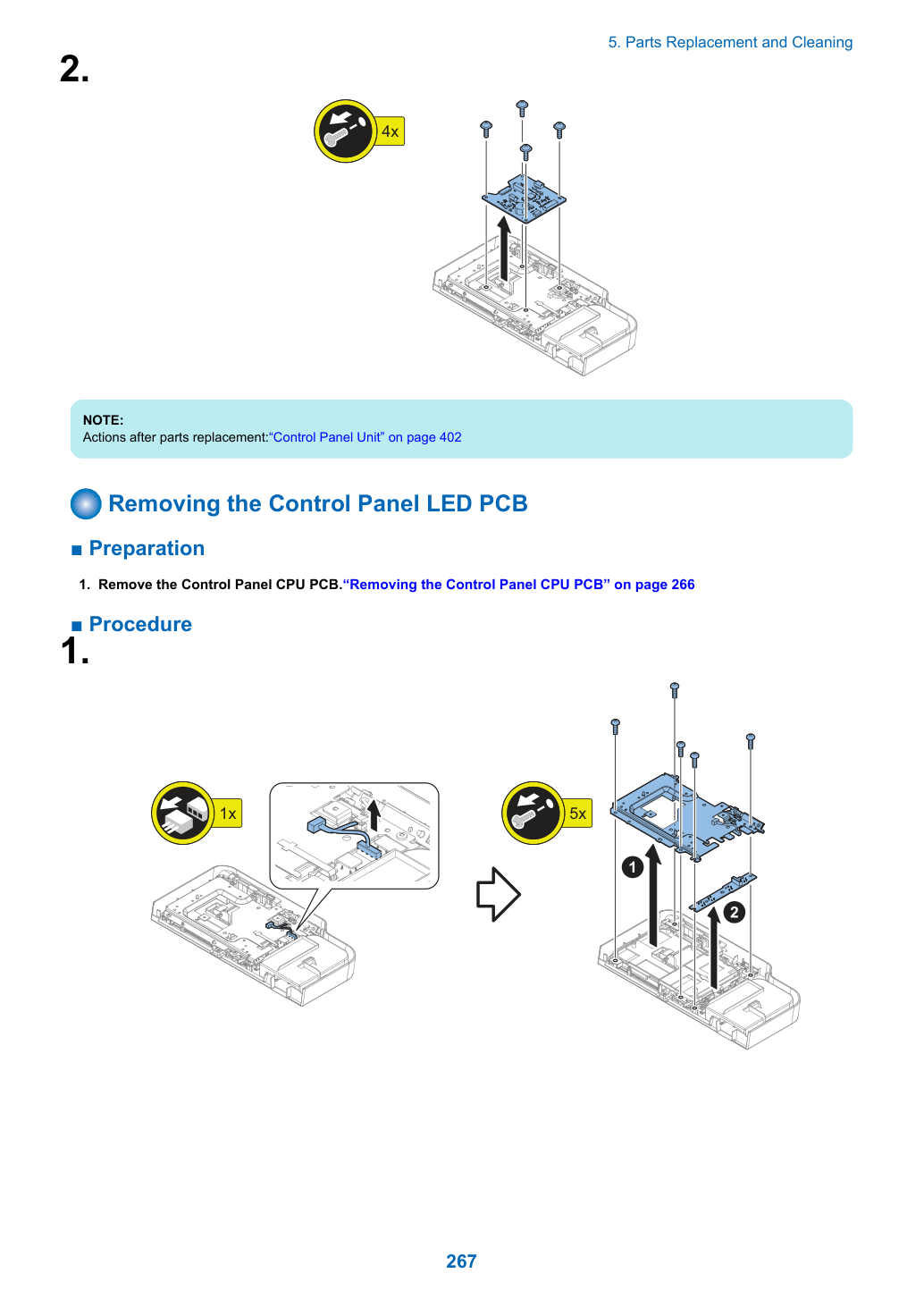

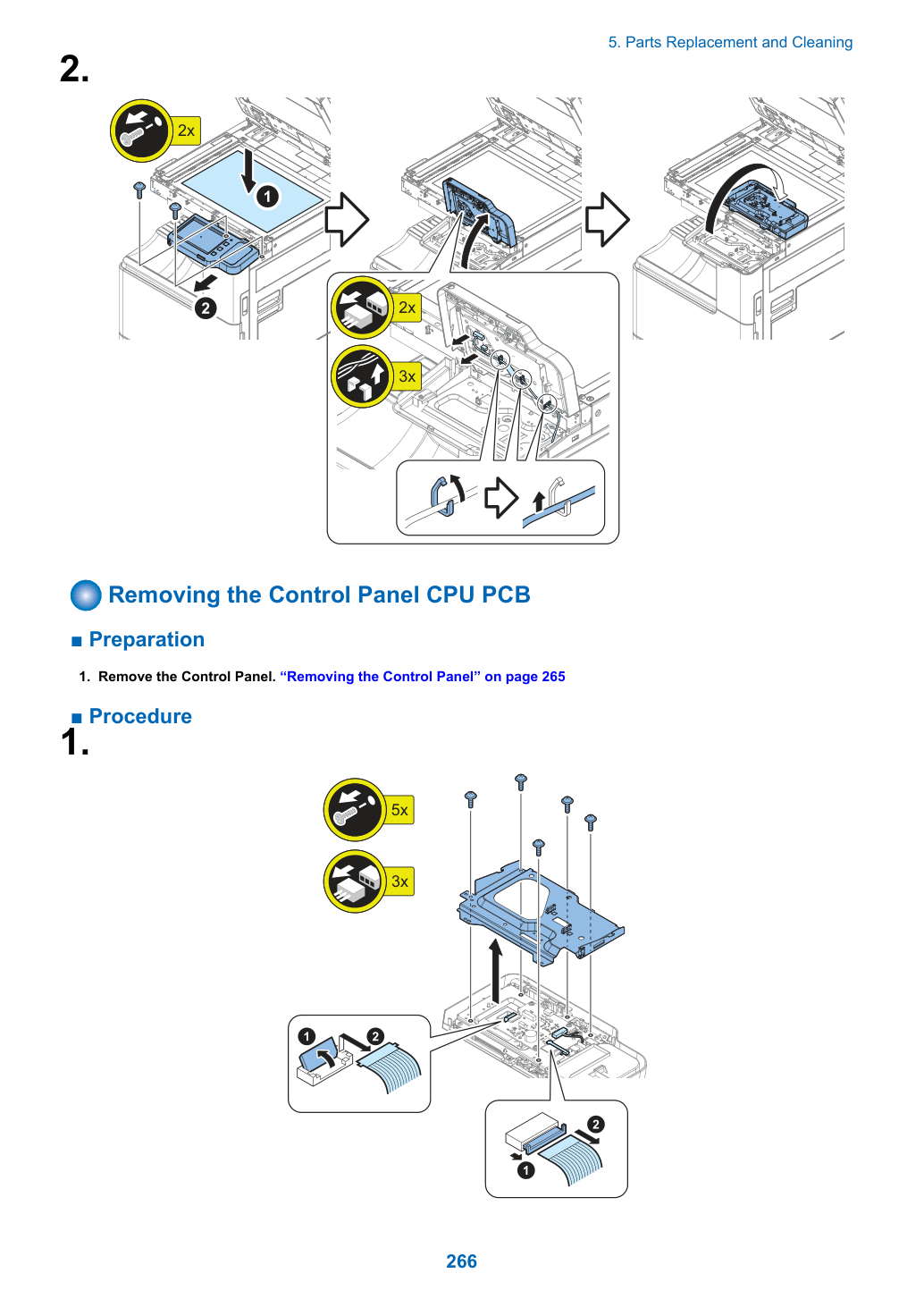

1. Снимите CPU PCB Панели управления. «Снятие CPU PCB Панели управления» на стр. 266
5. Замена и чистка узлов
1. Снимите Крышку разъема.
2. Снимите Крышку (Задняя нижняя).
5. Замена и чистка узлов

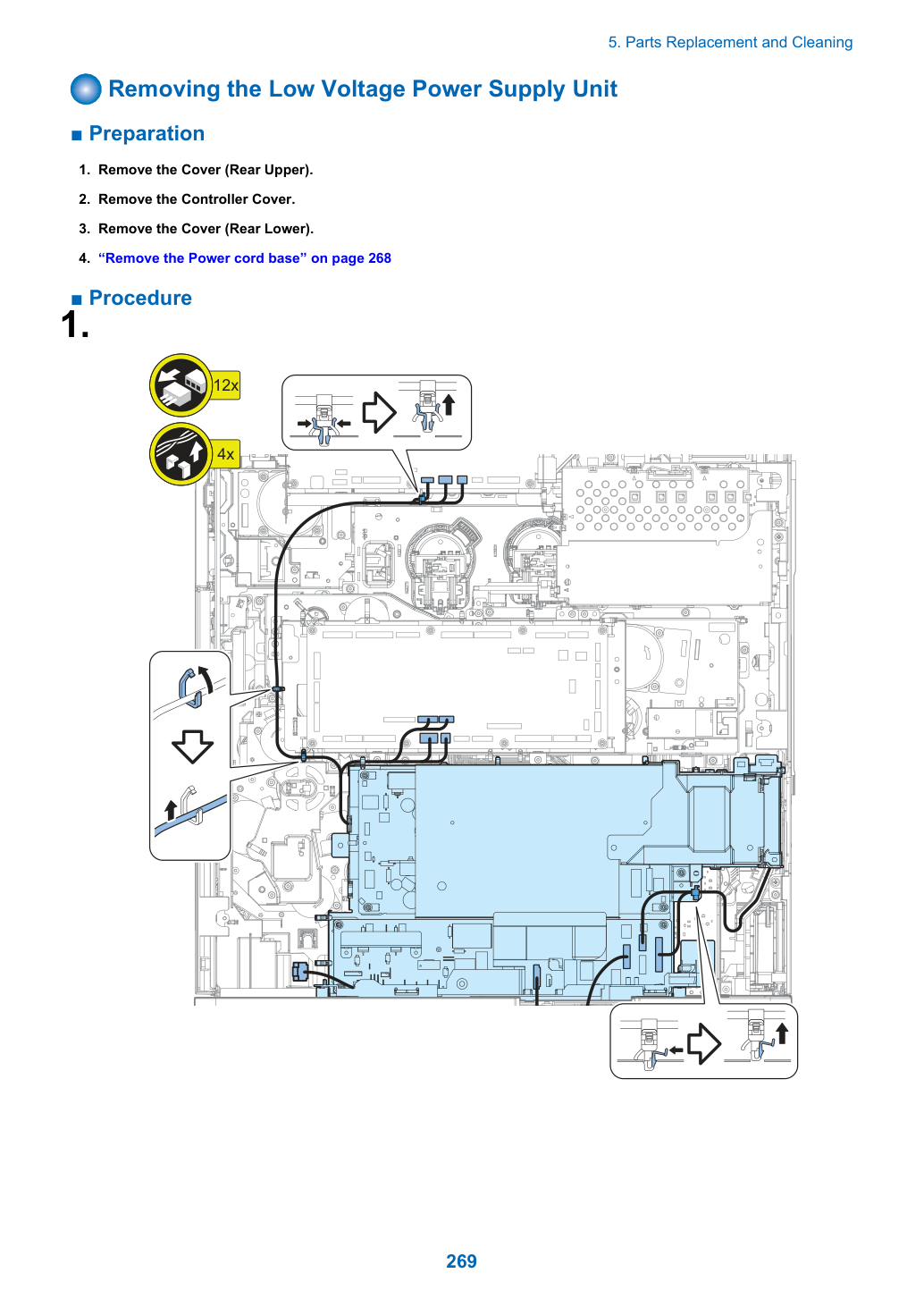

1. Снимите Крышку (Задняя верхняя).
2. Снимите Крышку контроллера.
3. Снимите Крышку (Задняя нижняя).
5. Замена и чистка узлов
1. Снимите Крышку (Задняя верхняя).
5. Замена и чистка узлов
5. Замена и чистка узлов

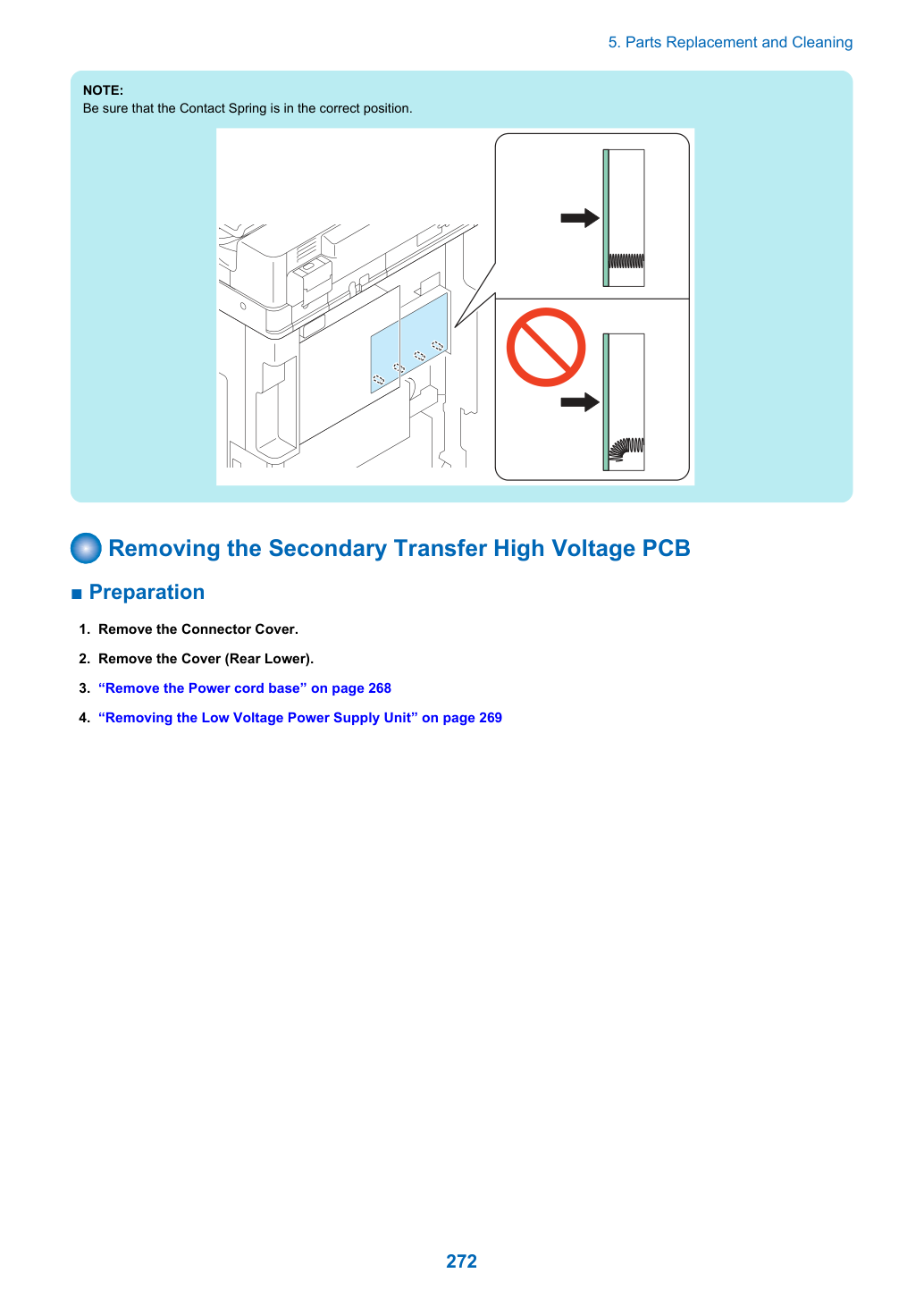

Убедись, что Контактная пружина находится в правильном положении.
1. Снимите Крышку разъема.
2. Снимите Крышку (Задняя нижняя).
5. Замена и чистка узлов

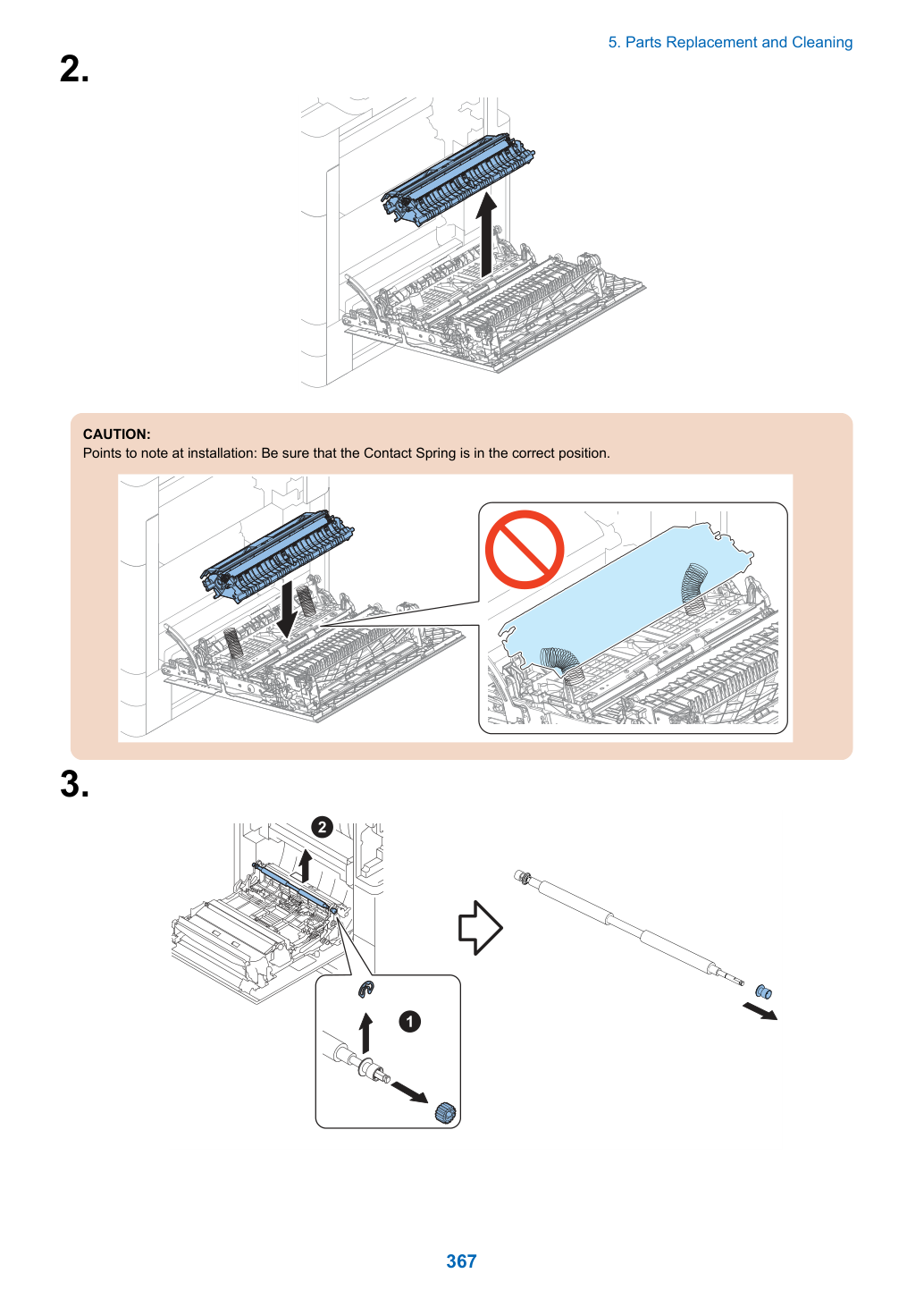

Убедись, что Контактная пружина находится в правильном положении.
5. Замена и чистка узлов
5. Замена и чистка узлов

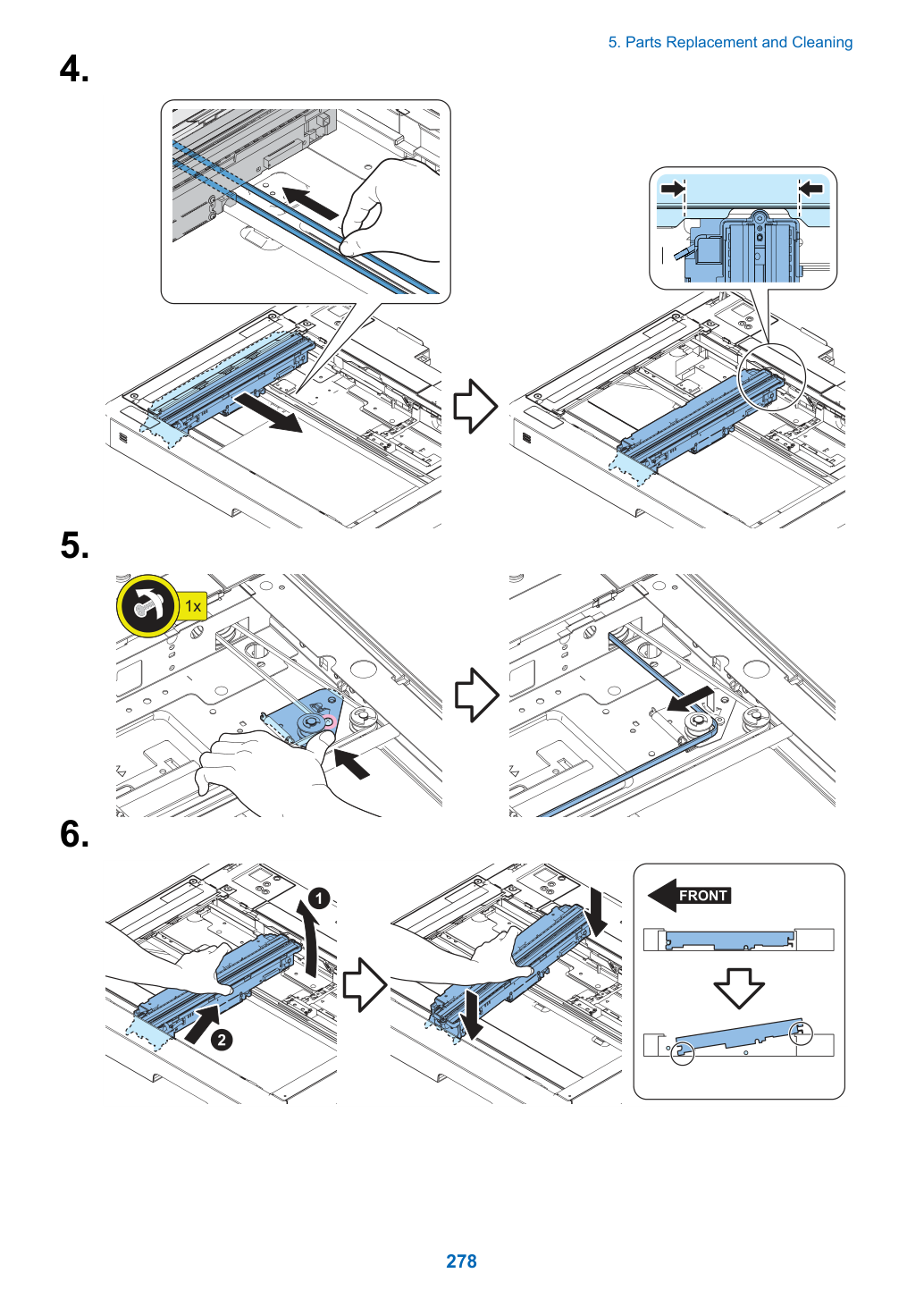

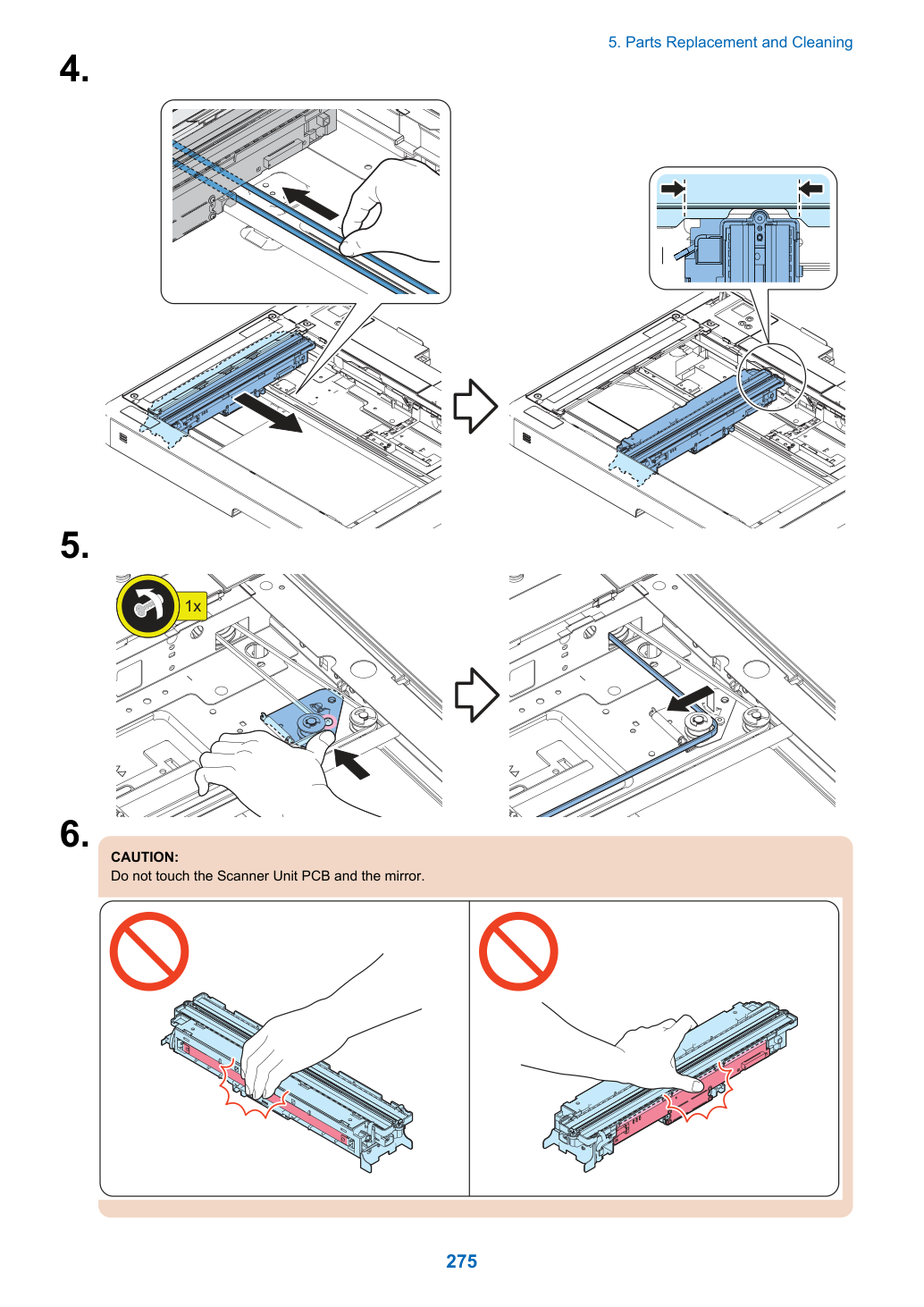

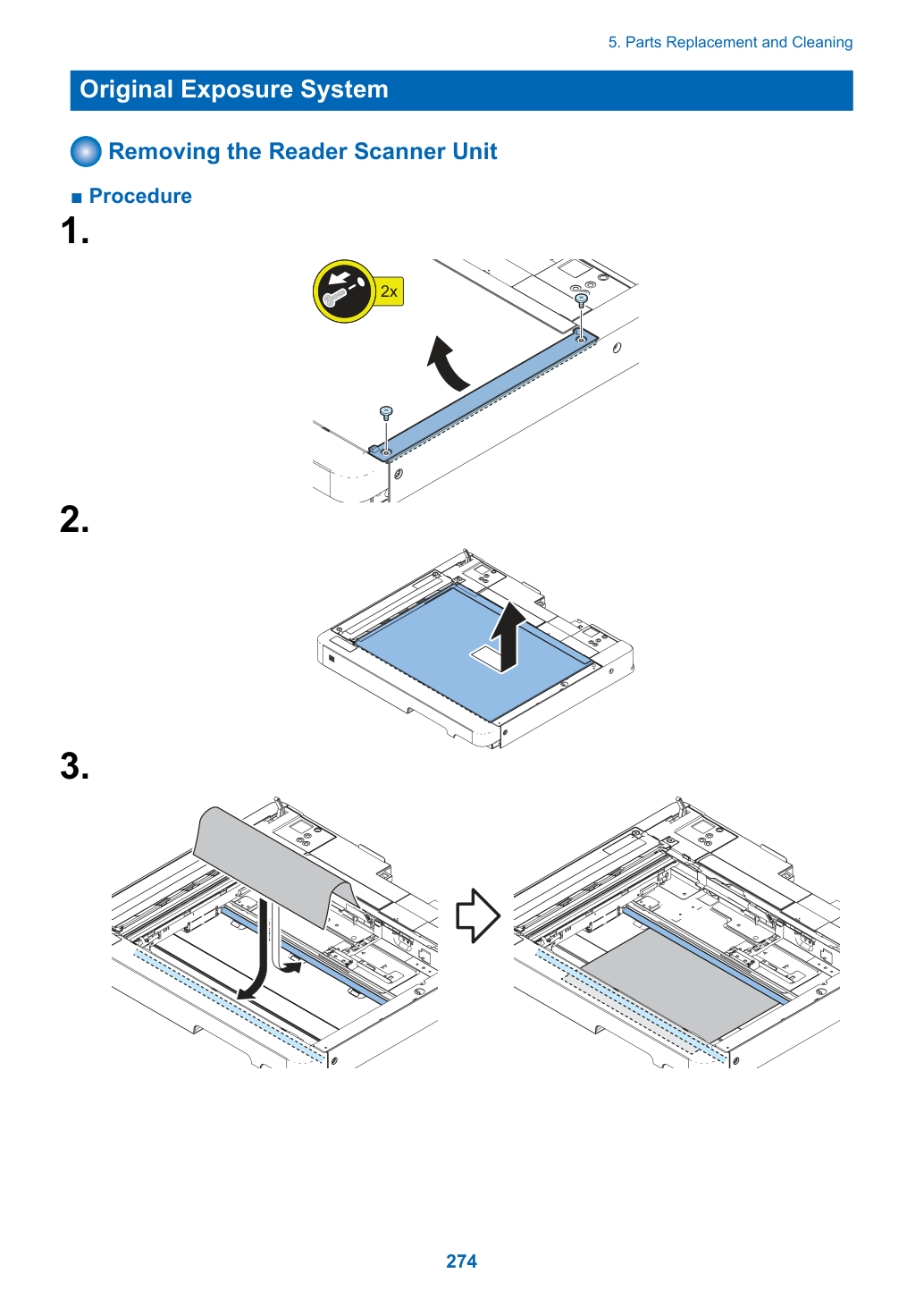

Не касайся PCB сканера и зеркала.
5. Замена и чистка узлов

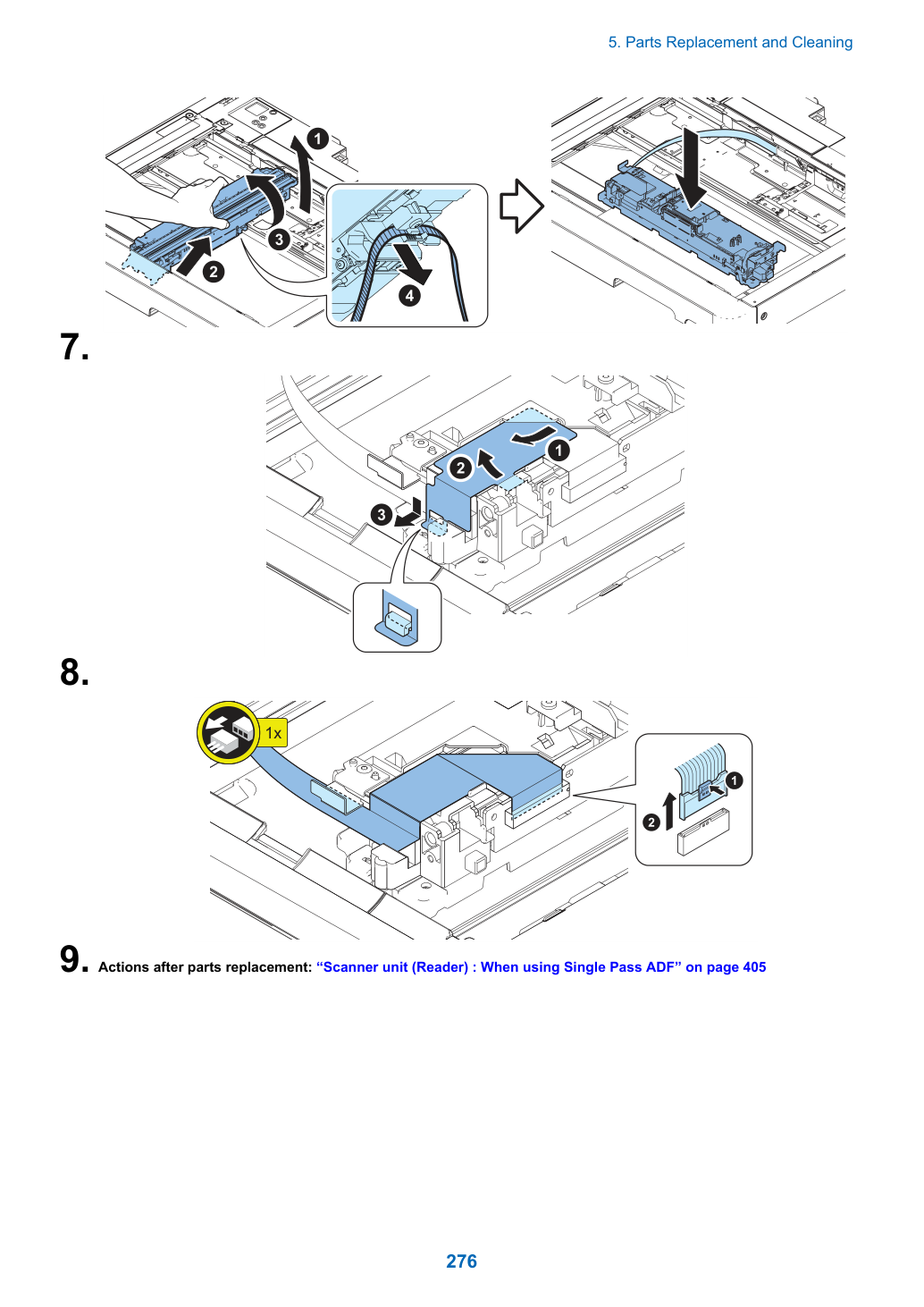

9. Действия после замены деталей: «Сканирующий узел (Считывающее устройство): при использовании однопроходного ADF» на стр. 405
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов

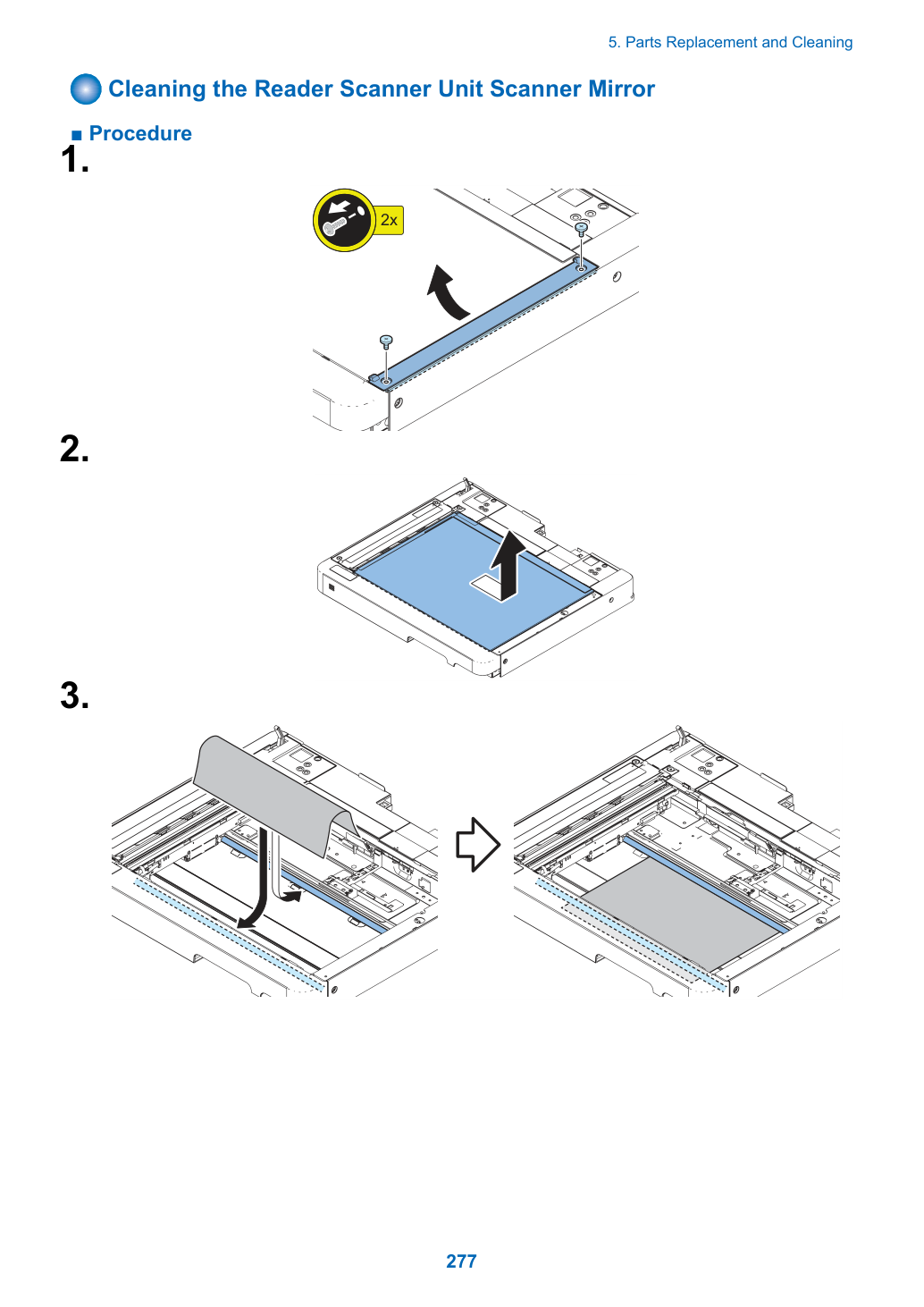

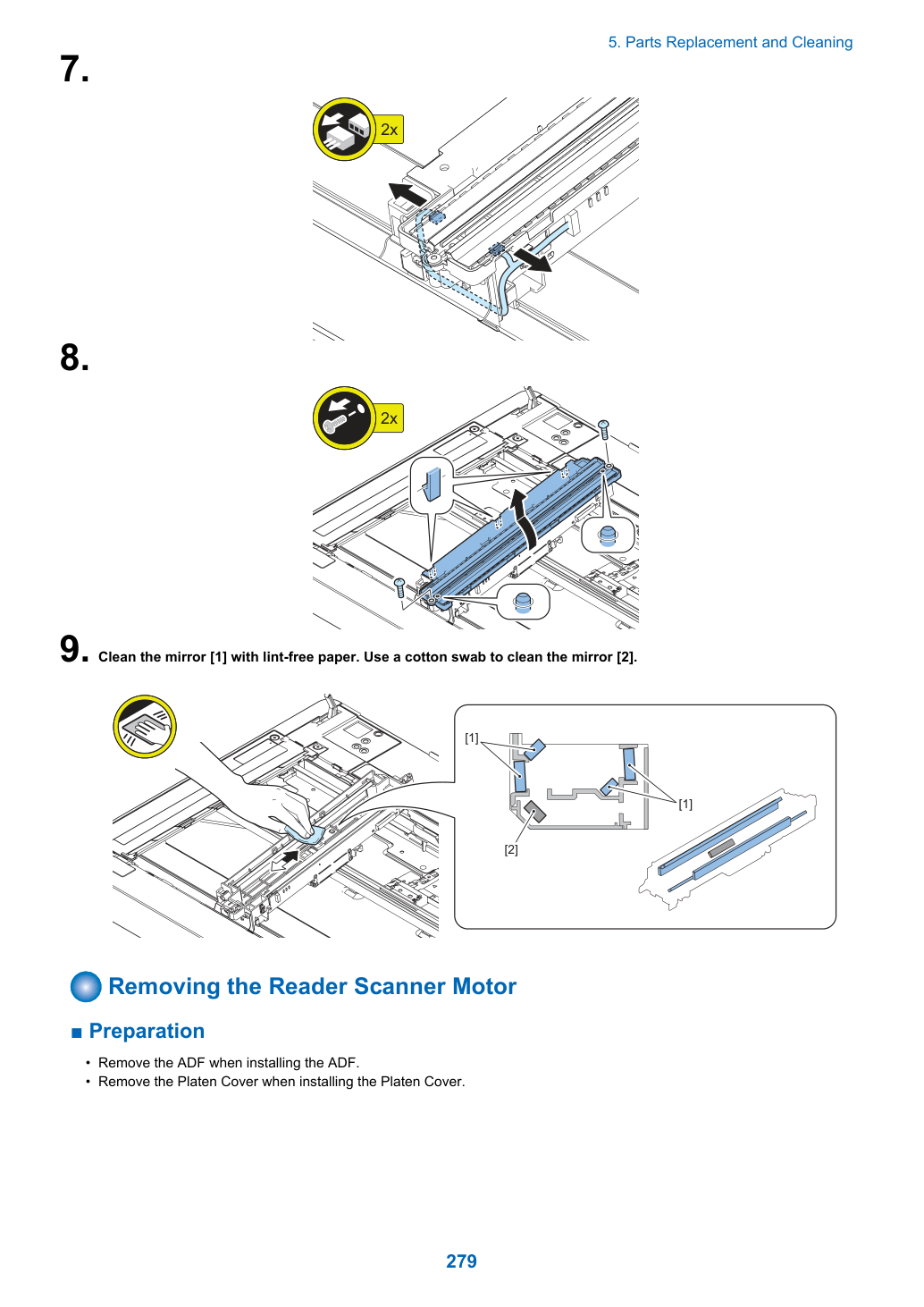

9. Очисти зеркало [1] безворсовой бумагой. Используй ватный тампон для очистки зеркала [2].

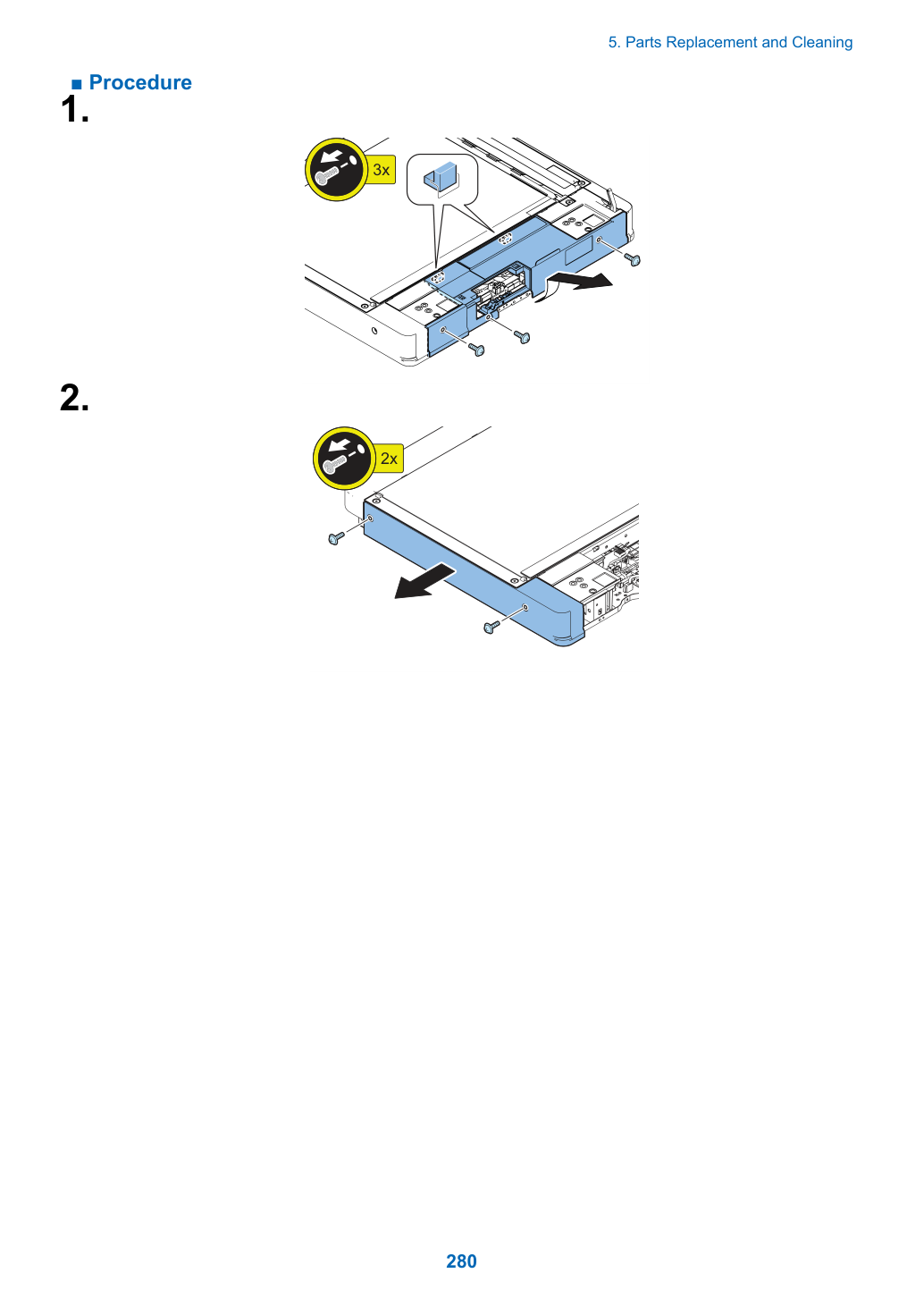

Снятие двигателя сканера считывающего устройства ■ Подготовка • Снимите ADF при установке ADF.
• Снимите Крышку прижима при установке Крышки прижима.
5. Замена и чистка узлов
5. Замена и чистка узлов

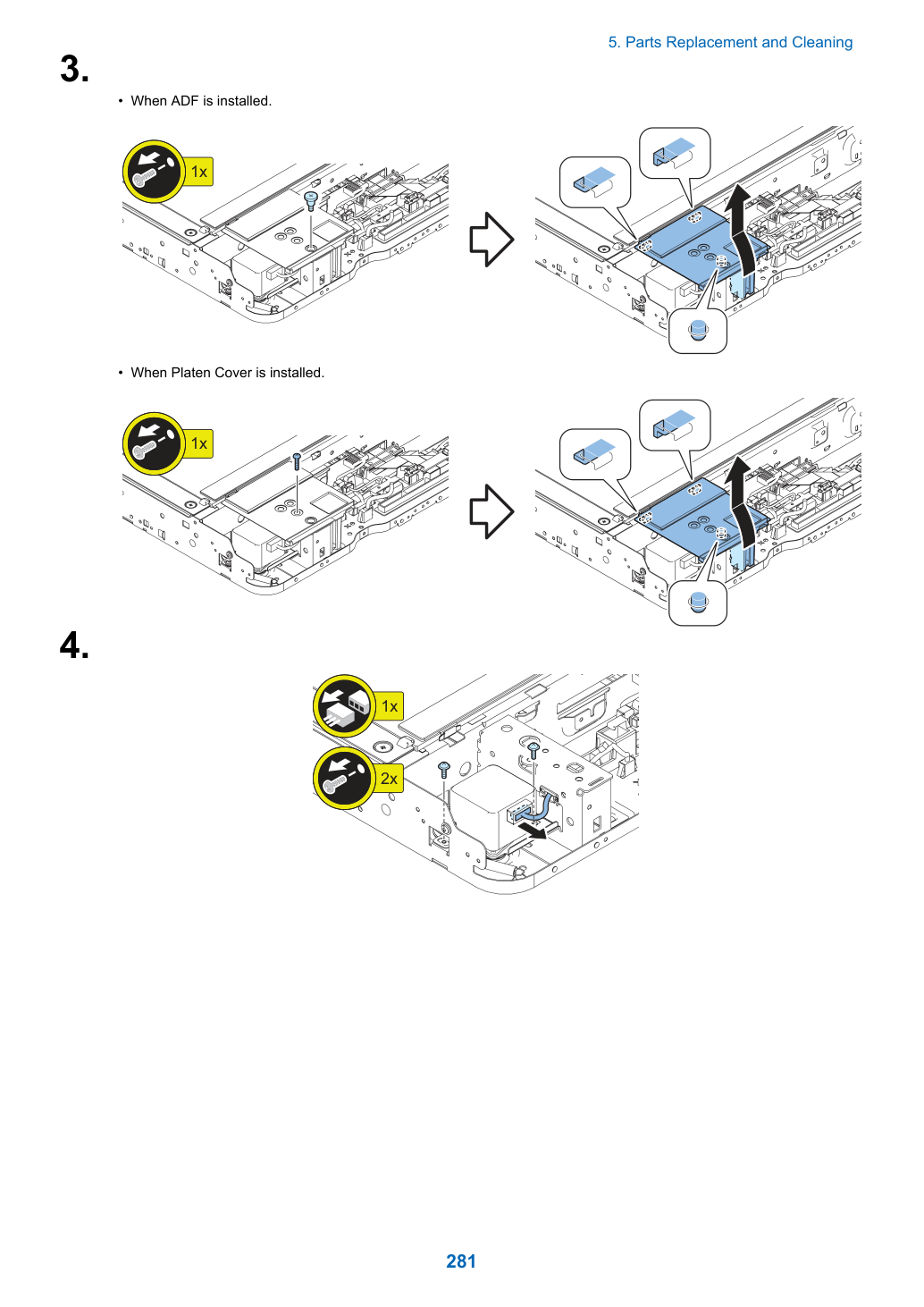

• При установленной Крышке прижима.
5. Замена и чистка узлов

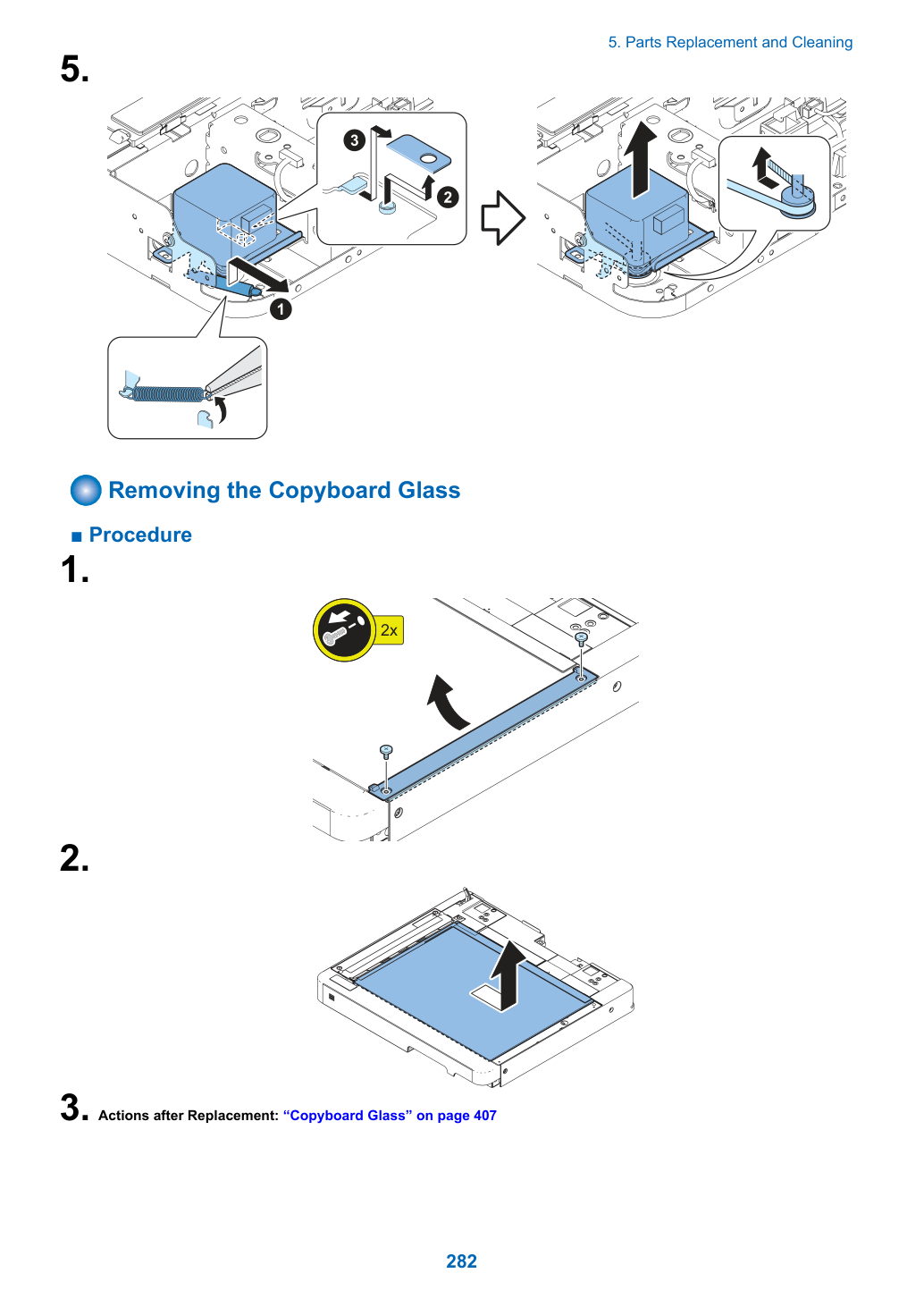

3. Действия после замены: «Стекло копирования» на стр. 407
5. Замена и чистка узлов

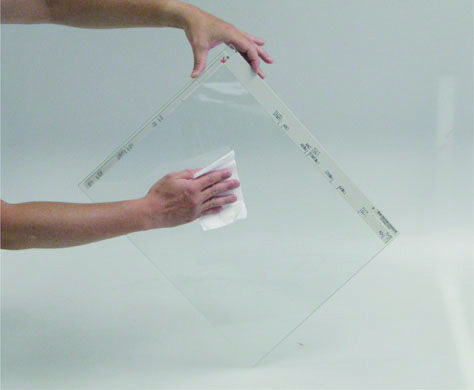

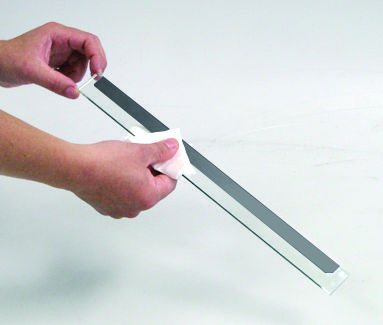

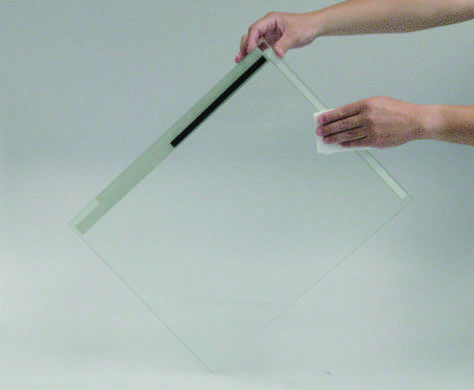

3. Очисти переднюю и заднюю поверхность Стекла копирования (Большое) безворсовой бумагой.
5. Замена и чистка узлов
4. Очисти Белую пластину.
5. Действия после замены: «Стекло копирования» на стр. 407
5. Замена и чистка узлов
2. Очисти переднюю и заднюю поверхность Стекла копирования (Малое) отжатой безворсовой бумагой, смоченной
водой или очистителем для стекла FY9-6035.
Убедись в размещении уплотнения Стекла копирования (Малое) на левой стороне передней поверхности при установке.
5. Замена и чистка узлов

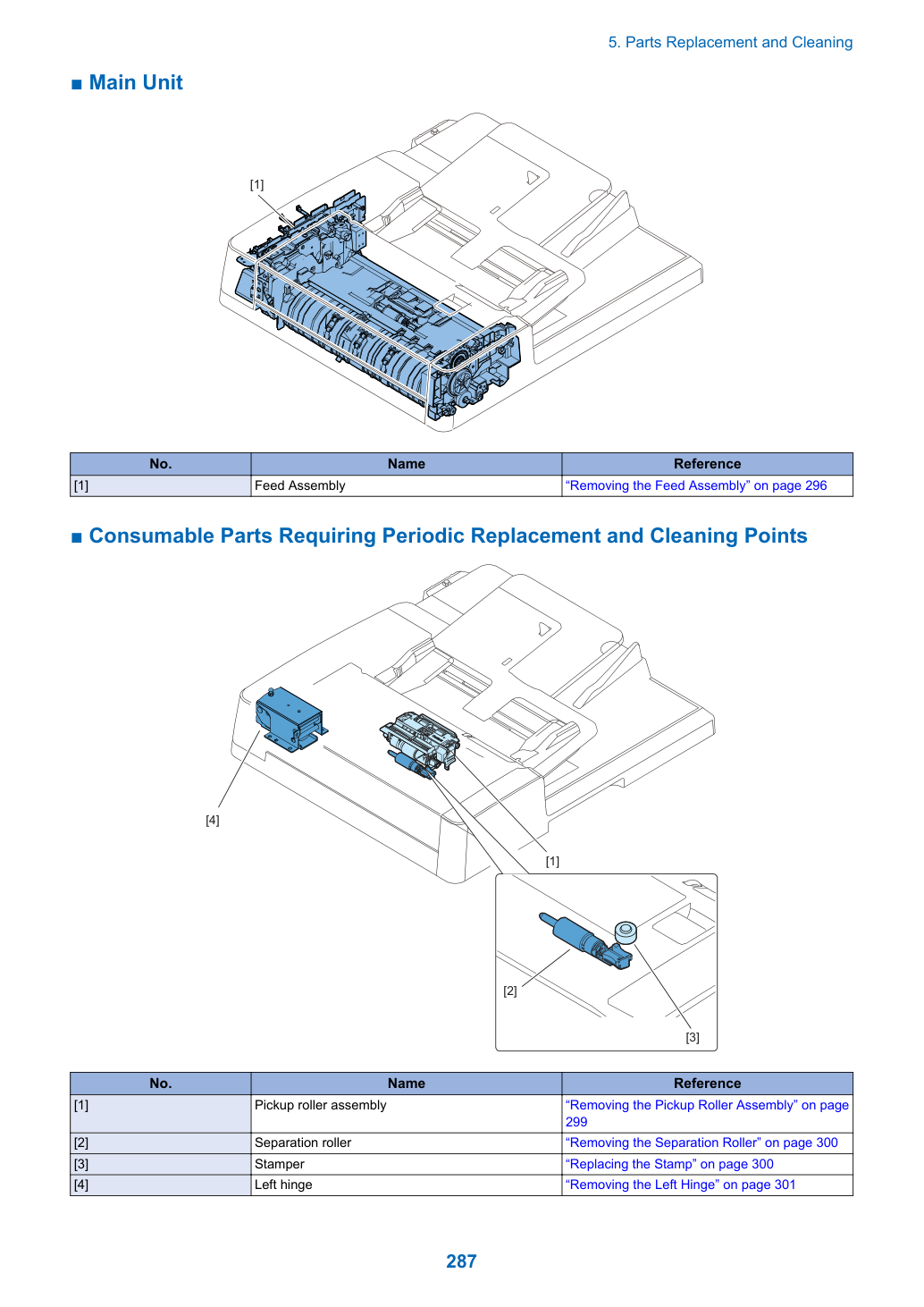

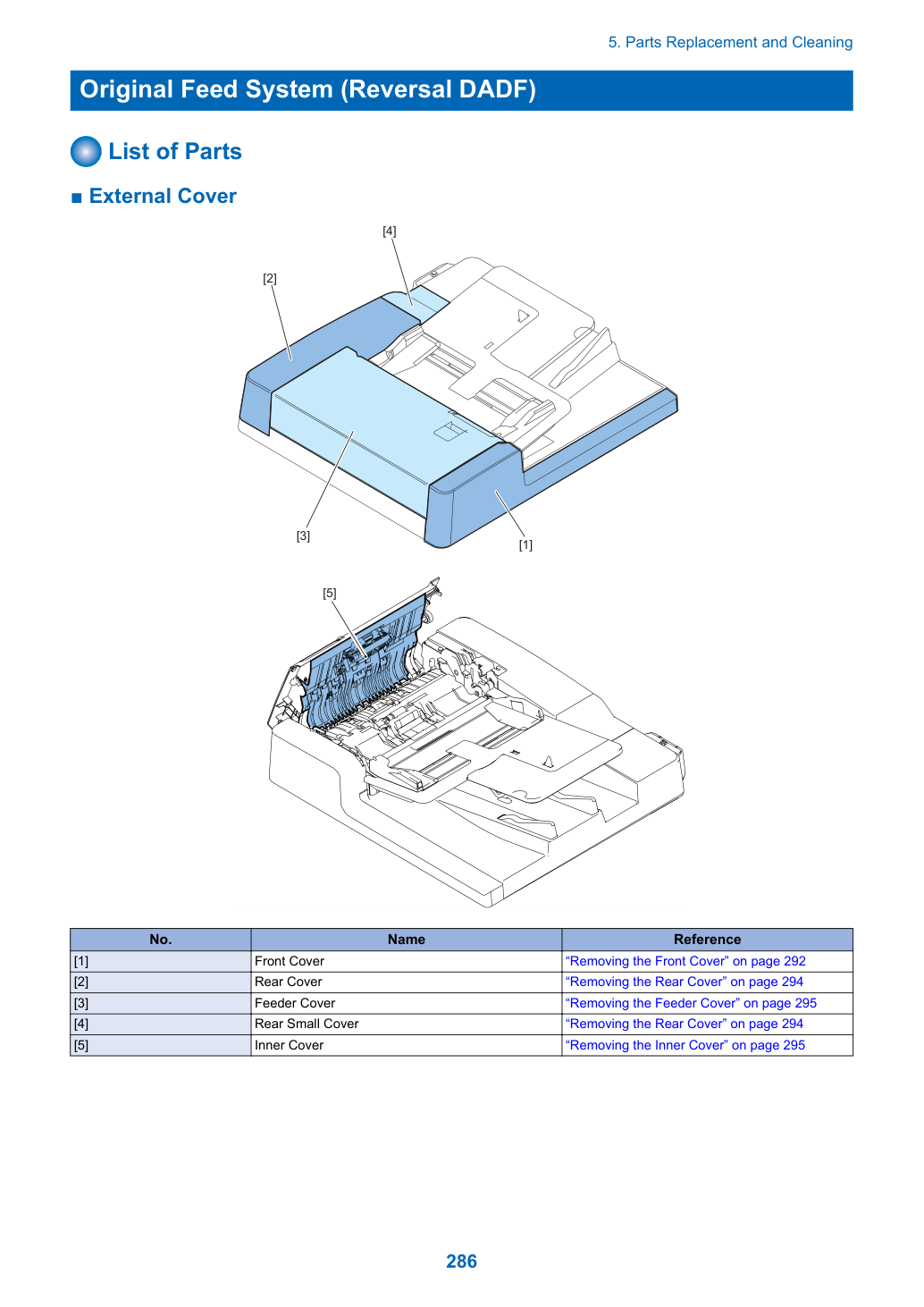

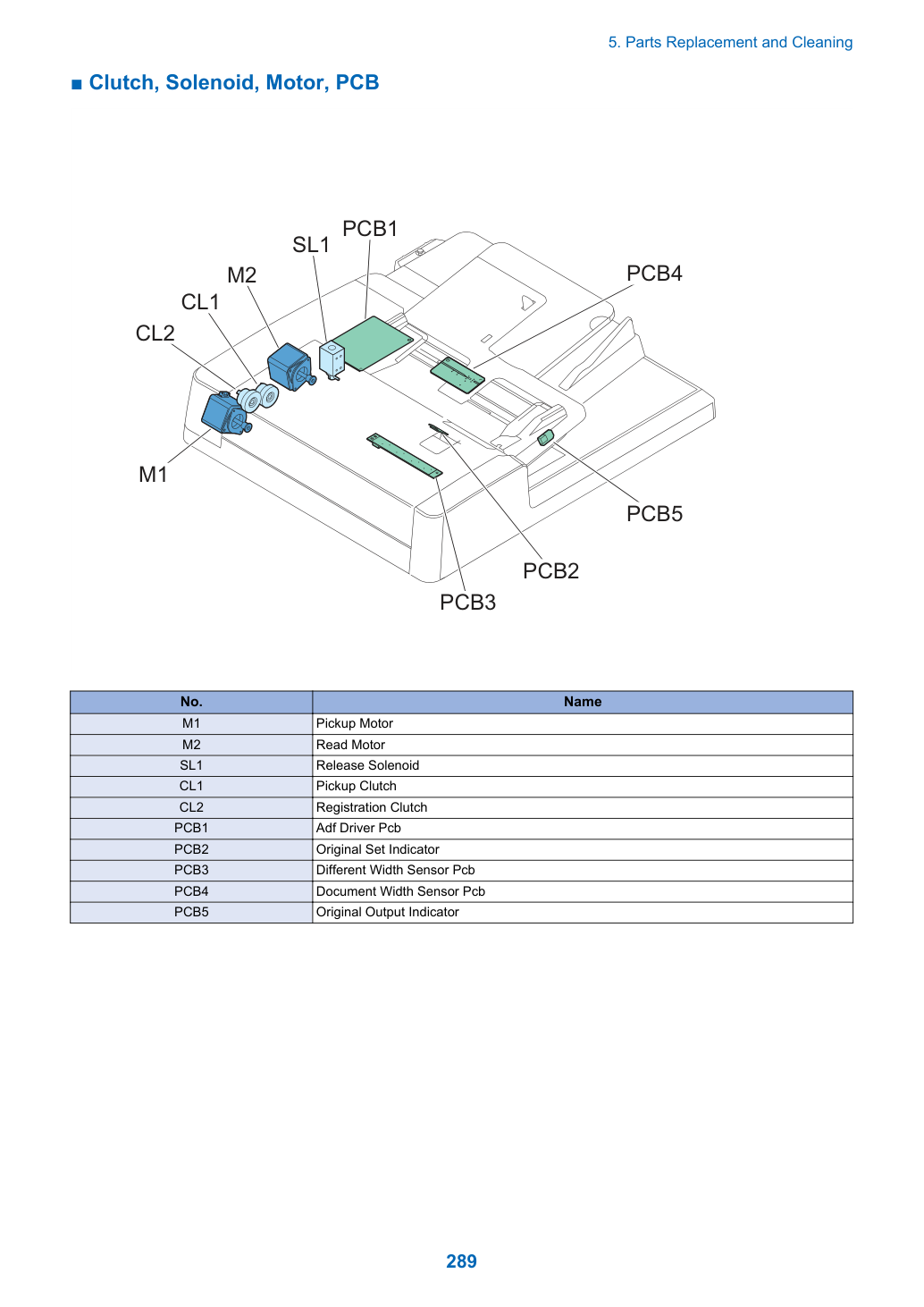

Список деталей ■ Внешняя крышка [3] [1] [4] [2] [5] №
5. Замена и чистка узлов

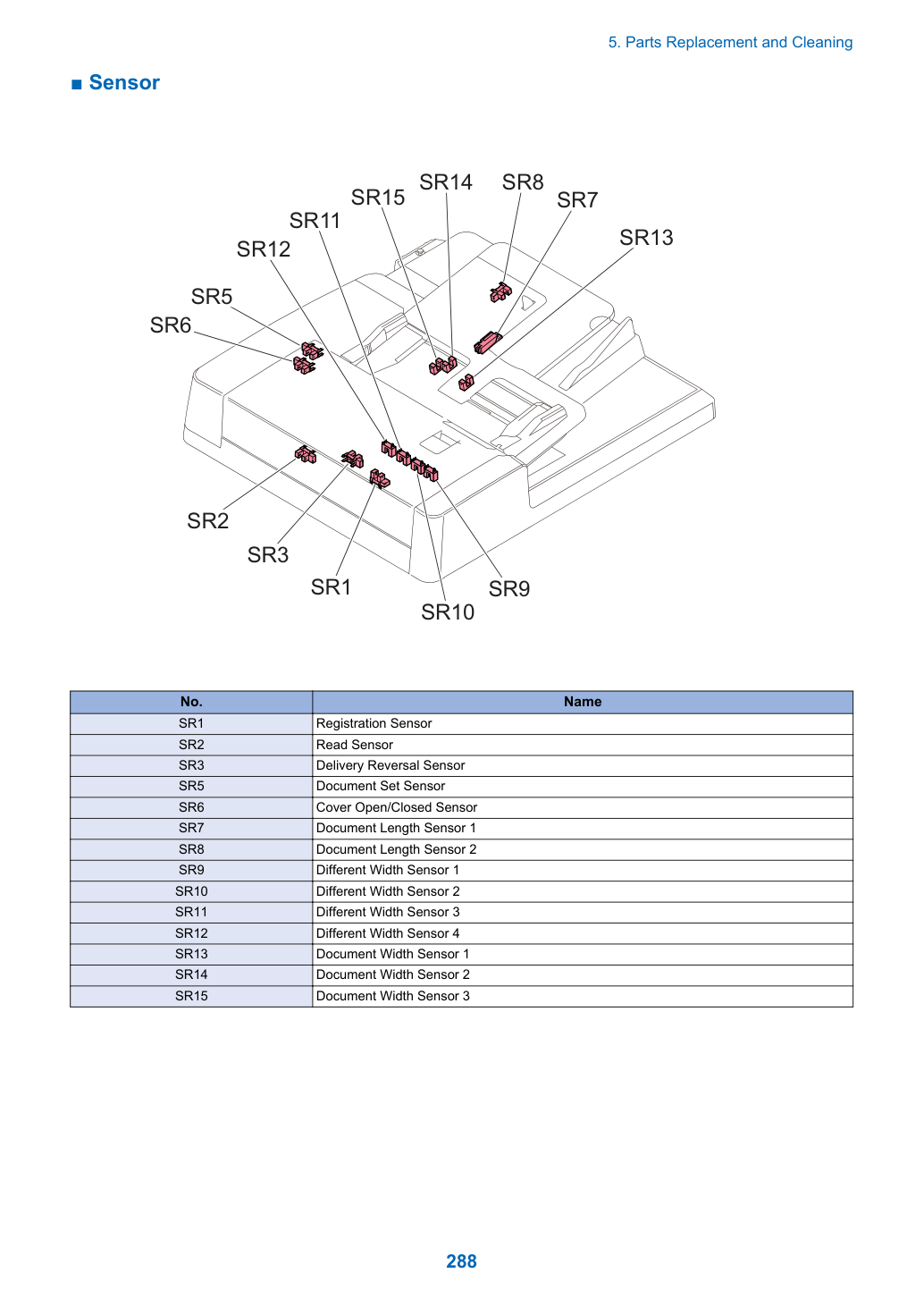

«Снятие узла подачи» на стр. 296 ■ Расходные материалы, требующие периодической замены и точки очистки [3] [2] [1] [4] №
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов
1. Откройте Крышку подачи [1].
5. Замена и чистка узлов

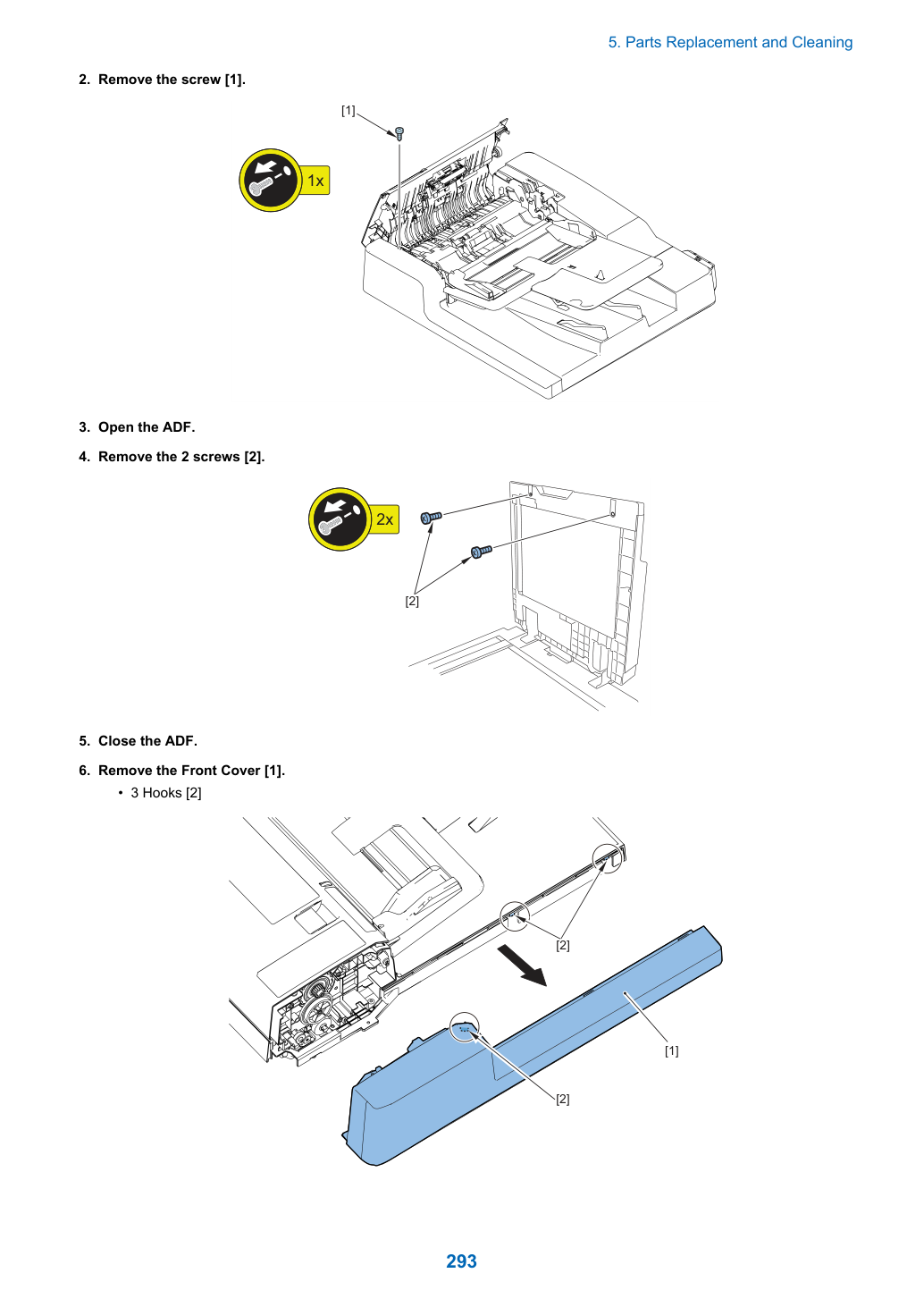

2. Снимите винт [1].
3. Откройте ADF.
4. Снимите 2 винта [2].
5. Закройте ADF.

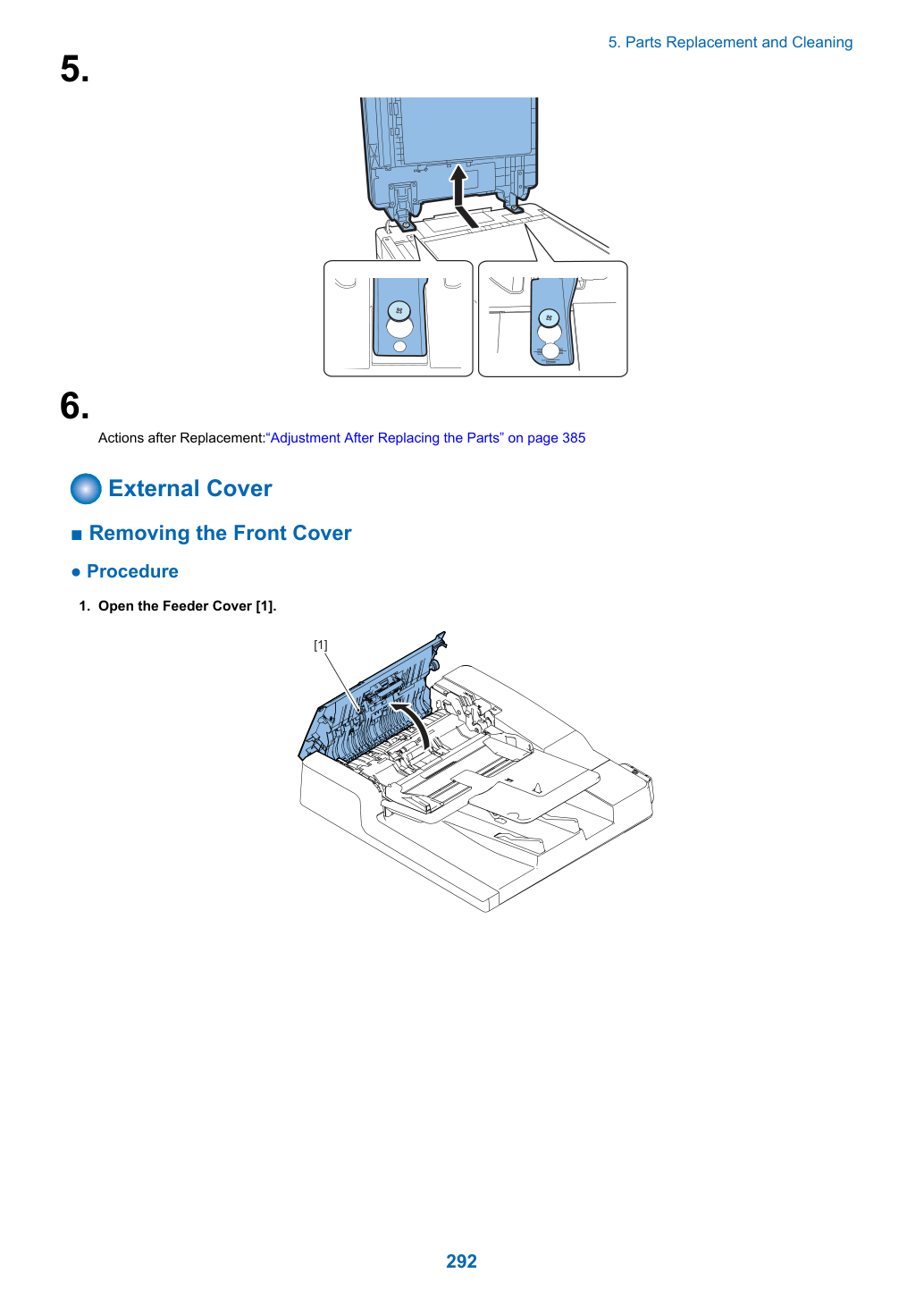

6. Снимите Переднюю крышку [1].
5. Замена и чистка узлов

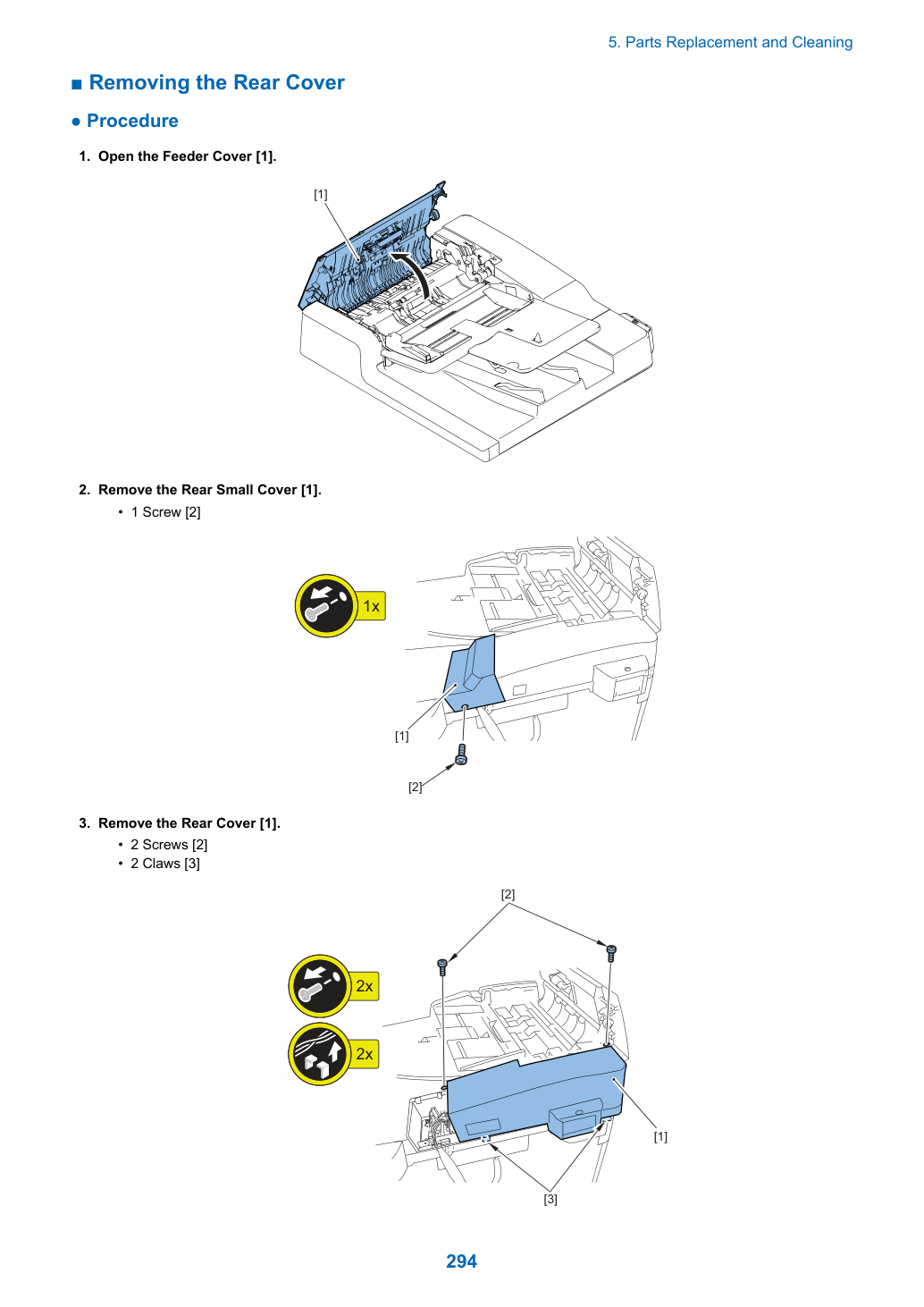

1. Откройте Крышку подачи [1].
2. Снимите Заднюю малую крышку [1].
3. Снимите Заднюю крышку [1].
5. Замена и чистка узлов
1. Снимите Заднюю крышку. «Снятие задней крышки» на стр. 294
2. Снимите Переднюю крышку. «Снятие передней крышки» на стр. 292
1. Снимите Жгут [1].
2. Снимите Крышку подачи [1].

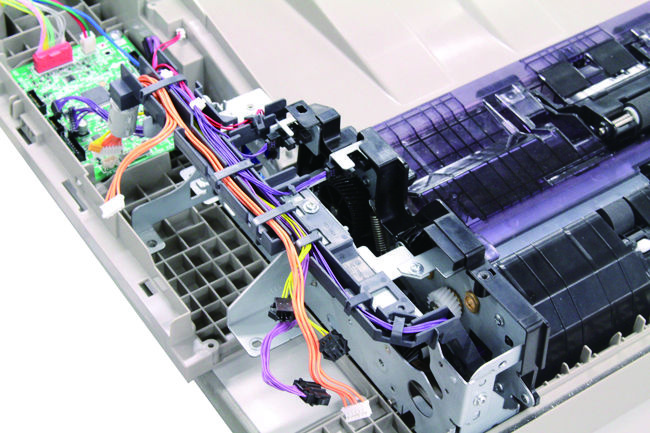

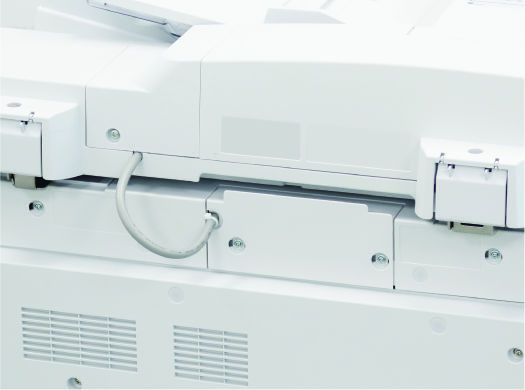

Будь осторожен, не цепляй кабели при протягивании задних кабелей через отверстие в пластине.
1. Снимите узел ролика захвата. «Снятие узла ролика захвата» на стр. 299
5. Замена и чистка узлов
1. Снимите Внутреннюю крышку [1].
1. Снимите Переднюю крышку. «Снятие задней крышки» на стр. 294
2. Снимите АДФ с основного аппарата. «Снятие этого аппарата с основного аппарата» на странице 290
3. Снимите крышку подачи. «Снятие крышки подачи» на странице 295
1. Снимите держатель лотка [1].
5. Замена и чистка узлов
2. Снимите провод заземления [1].
3. Снимите 8 разъемов [1] на плате ADF driver PCB.
4. Снимите лоток подачи документов [1].
5. Снимите двигатель считывания. «Снятие двигателя считывания (M2)» на странице 307
6. Снимите левую петлю. «Снятие левой петли» на странице 301
7. Снимите муфту захвата/регистрации. «Снятие муфты захвата/регистрации (CL1/CL2)» на
8. Снимите двигатель захвата. «Снятие двигателя захвата (M1)» на странице 307
5. Замена и чистка узлов
9. Снимите направляющую жгута [1].
10. Снимите узел подачи [1].
5. Замена и чистка узлов

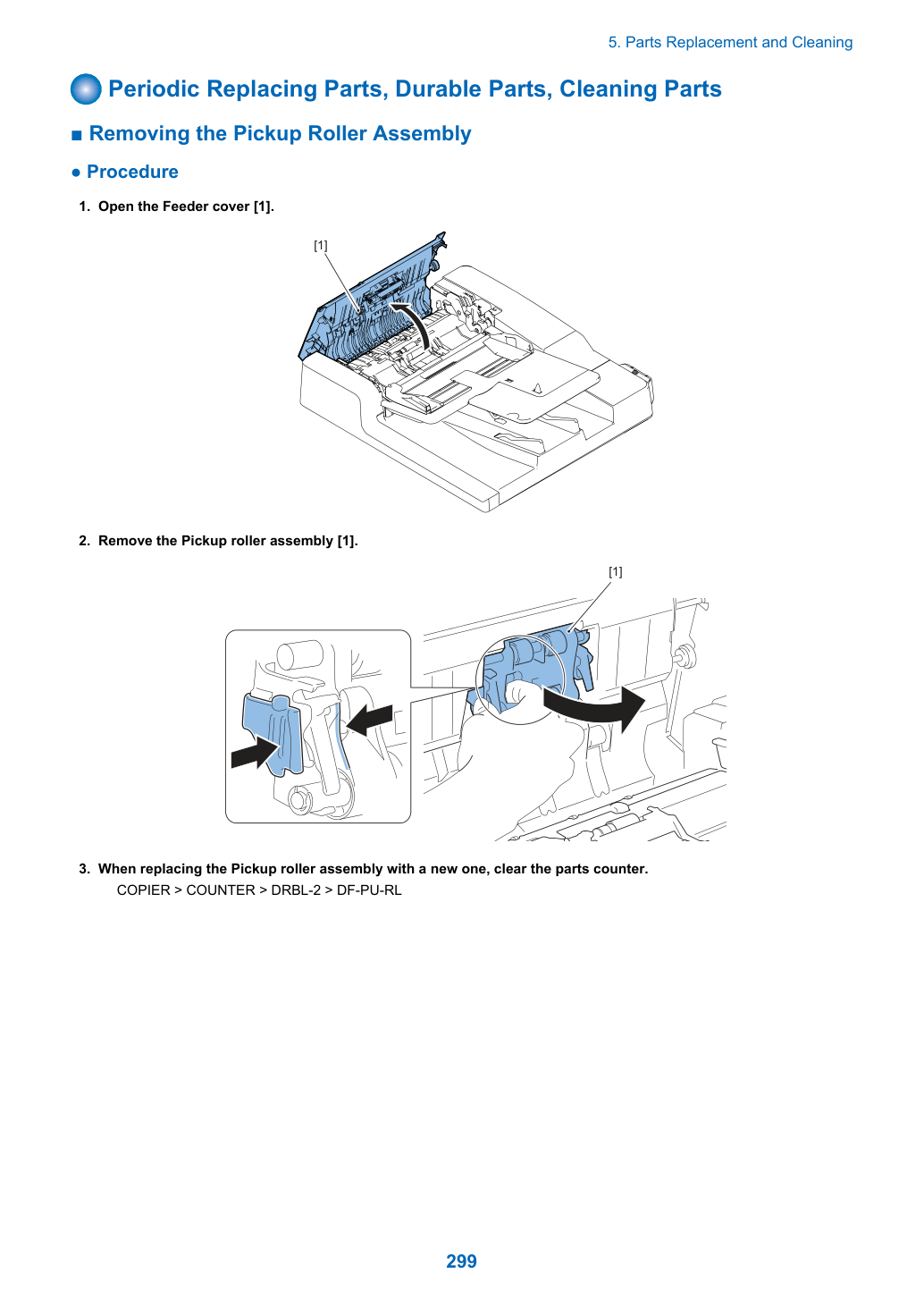

1. Откройте крышку подачи [1].
2. Снимите узел ролика захвата [1].
3. При замене узла ролика захвата на новый очистите счетчик деталей.
5. Замена и чистка узлов

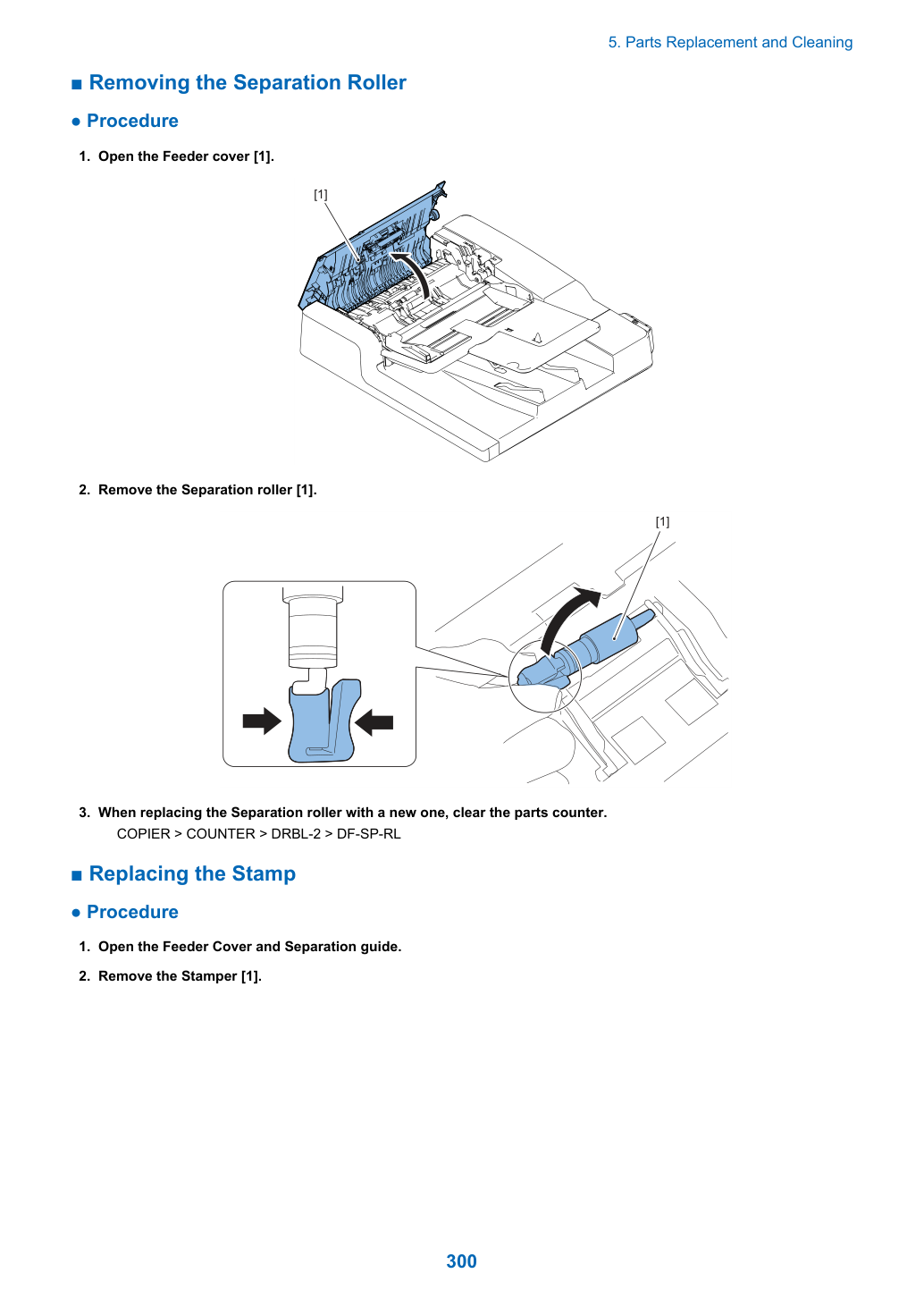

1. Откройте крышку подачи [1].
2. Снимите ролик сепарации [1].
3. При замене ролика сепарации на новый очистите счетчик деталей.
1. Откройте крышку подачи и направляющую сепарации.
2. Снимите штамп [1].
5. Замена и чистка узлов

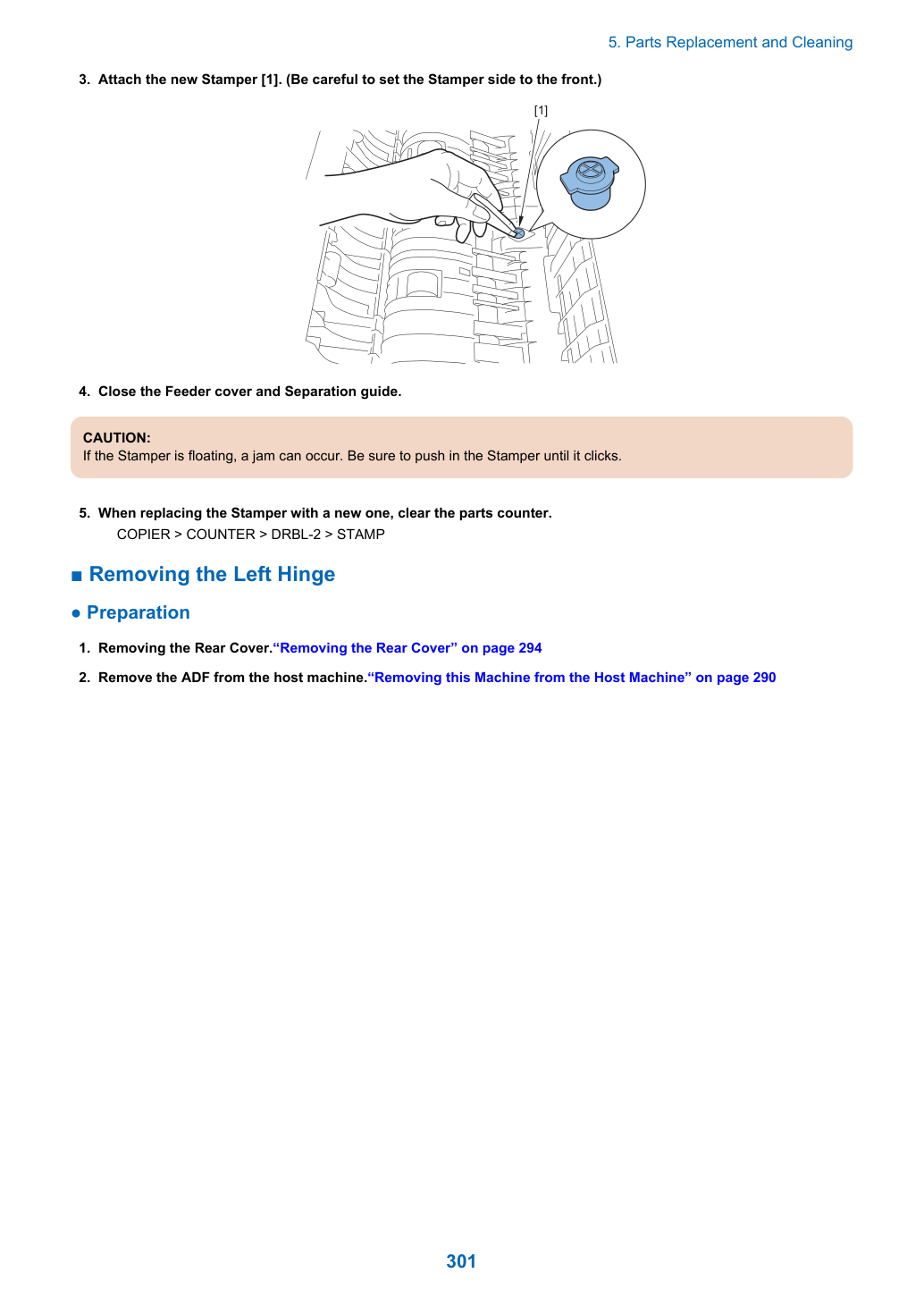

3. Установите новый штамп [1]. (Будьте осторожны при установке штампа передней стороной вперед.)
4. Закройте крышку подачи и направляющую сепарации.
Если штамп не зафиксирован, может произойти замятие. Убедитесь, что штамп полностью вдвинут до щелчка.
5. При замене штампа на новый очистите счетчик деталей.
1. Снятие задней крышки. «Снятие задней крышки» на странице 294
2. Снимите АДФ с основного аппарата. «Снятие этого аппарата с основного аппарата» на странице 290
5. Замена и чистка узлов
1. Снимите левую петлю [1].
Будьте осторожны, чтобы не уронить левую петлю. Держите ее при снятии винтов.
2. При замене левой петли на новую очистите счетчик деталей.
1. Снимите внутреннюю крышку. «Снятие внутренней крышки» на странице 295
5. Замена и чистка узлов
1. Снимите держатель датчика [1].
2. Снимите плату датчика разной ширины [1].
1. Снимите узел подачи. «Снятие узла подачи» на странице 296
5. Замена и чистка узлов
1. Снимите фиксирующую пластину [1].
2. Переверните узел подачи, снимите следующие детали.
5. Замена и чистка узлов

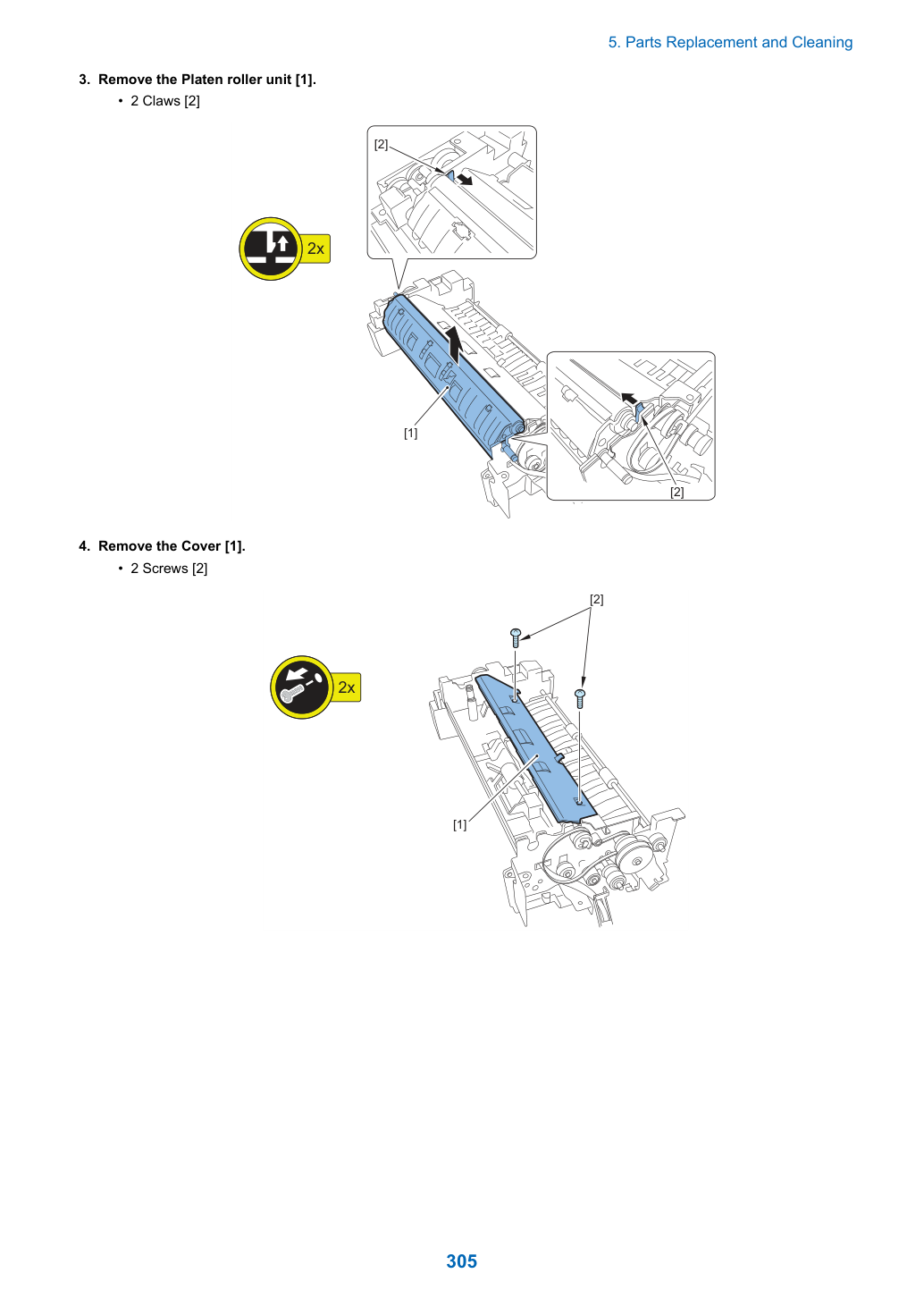

3. Снимите единица ролика прижима [1].
4. Снимите крышку [1].
5. Замена и чистка узлов

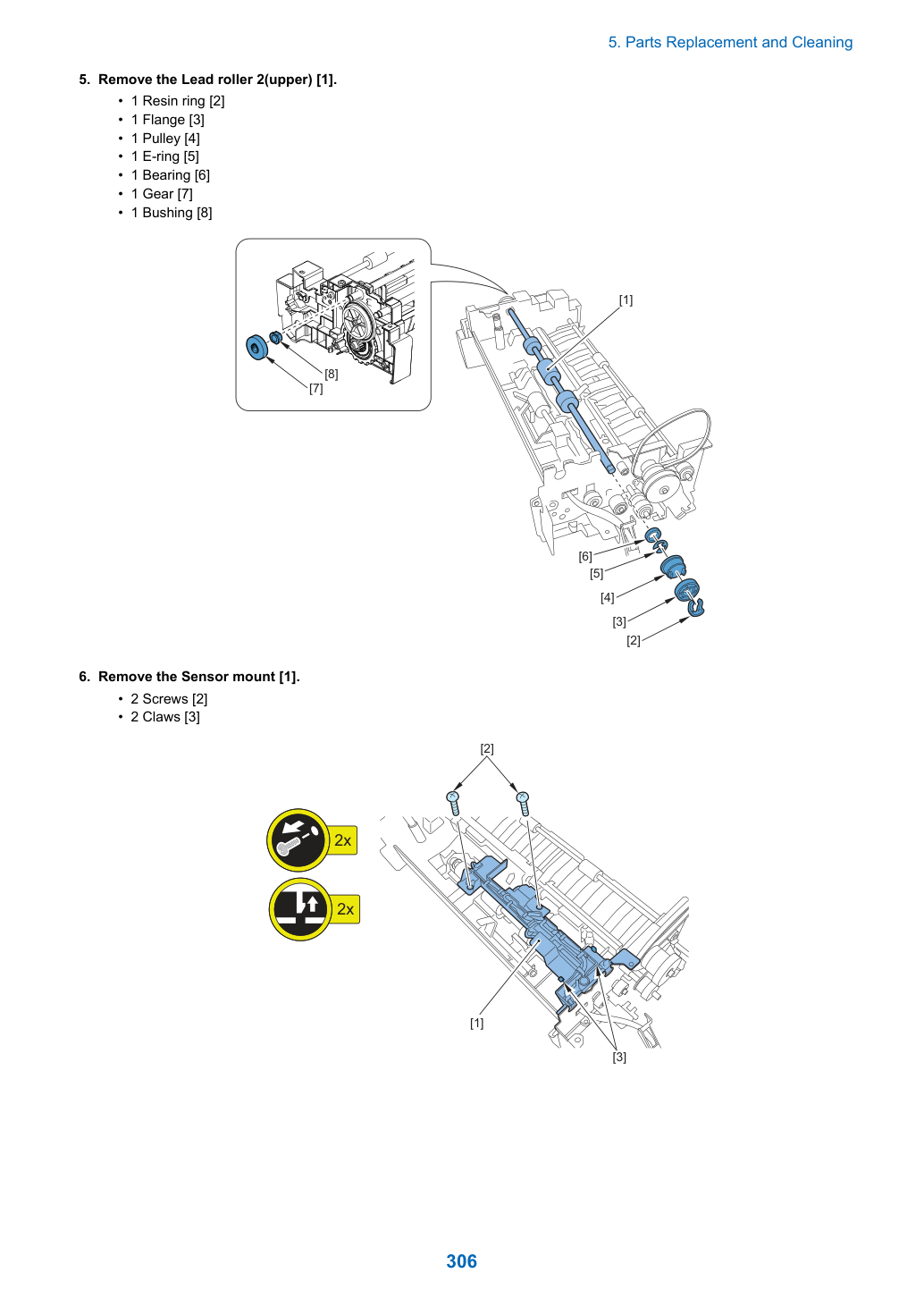

5. Снимите направляющий ролик 2 (верхний) [1].
6. Снимите кронштейн датчика [1].
5. Замена и чистка узлов

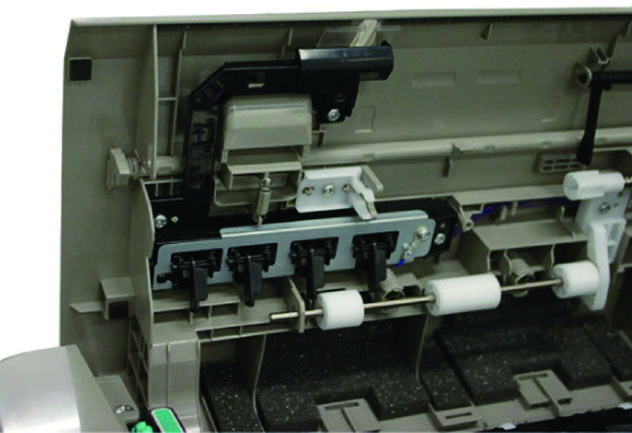

7. Снимите датчики [1].
1. Снимите Заднюю крышку. «Снятие задней крышки» на стр. 294
2. Снимите узел муфты. «Снятие муфты захвата/регистрации (CL1/CL2)» на странице 308

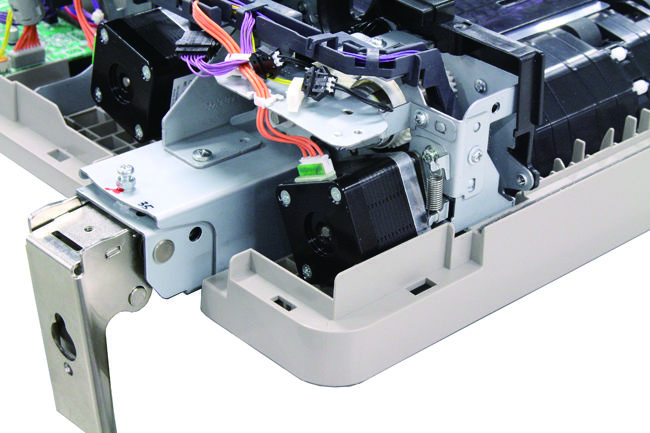

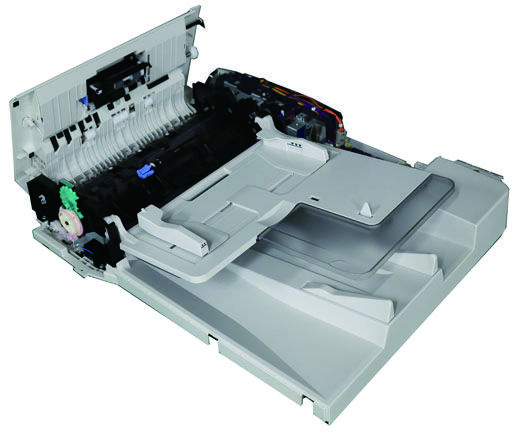

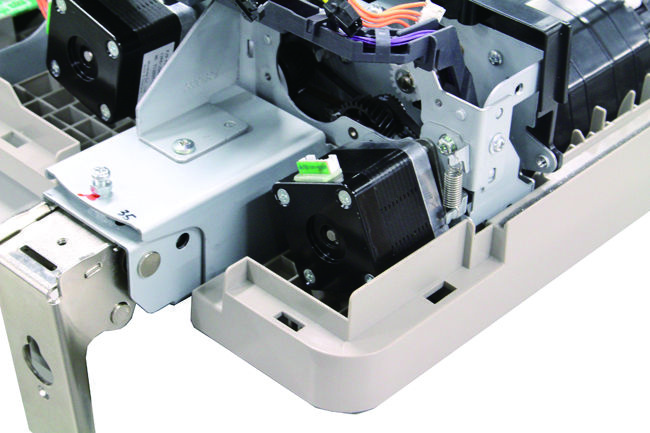

1. Снимите двигатель захвата [1].
1. Регулировка увеличения. «Регулировка увеличения (направление вспомогательного сканирования)» на странице 395
1. Снимите Заднюю крышку. «Снятие задней крышки» на стр. 294
5. Замена и чистка узлов
1. Извлеки Read motor [1].
1. Регулировка увеличения. «Регулировка увеличения (направление вспомогательного сканирования)» на странице 395
1. Снимите Заднюю крышку. «Снятие задней крышки» на стр. 294
2. Извлеки Feeder Cover. «Извлечение Feeder Cover» на странице 295
1. Извлеки Clutch support plate [1].
5. Замена и чистка узлов

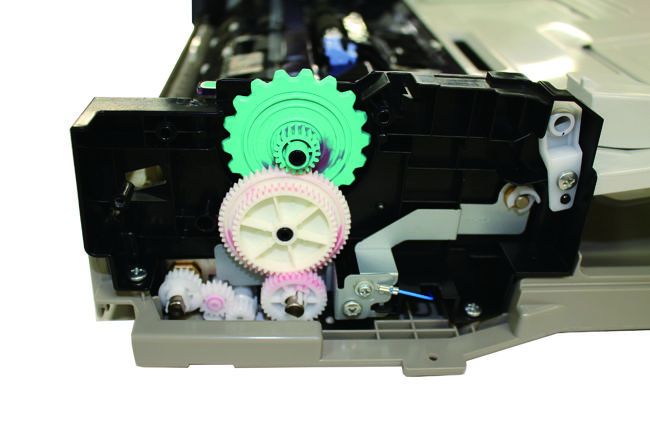

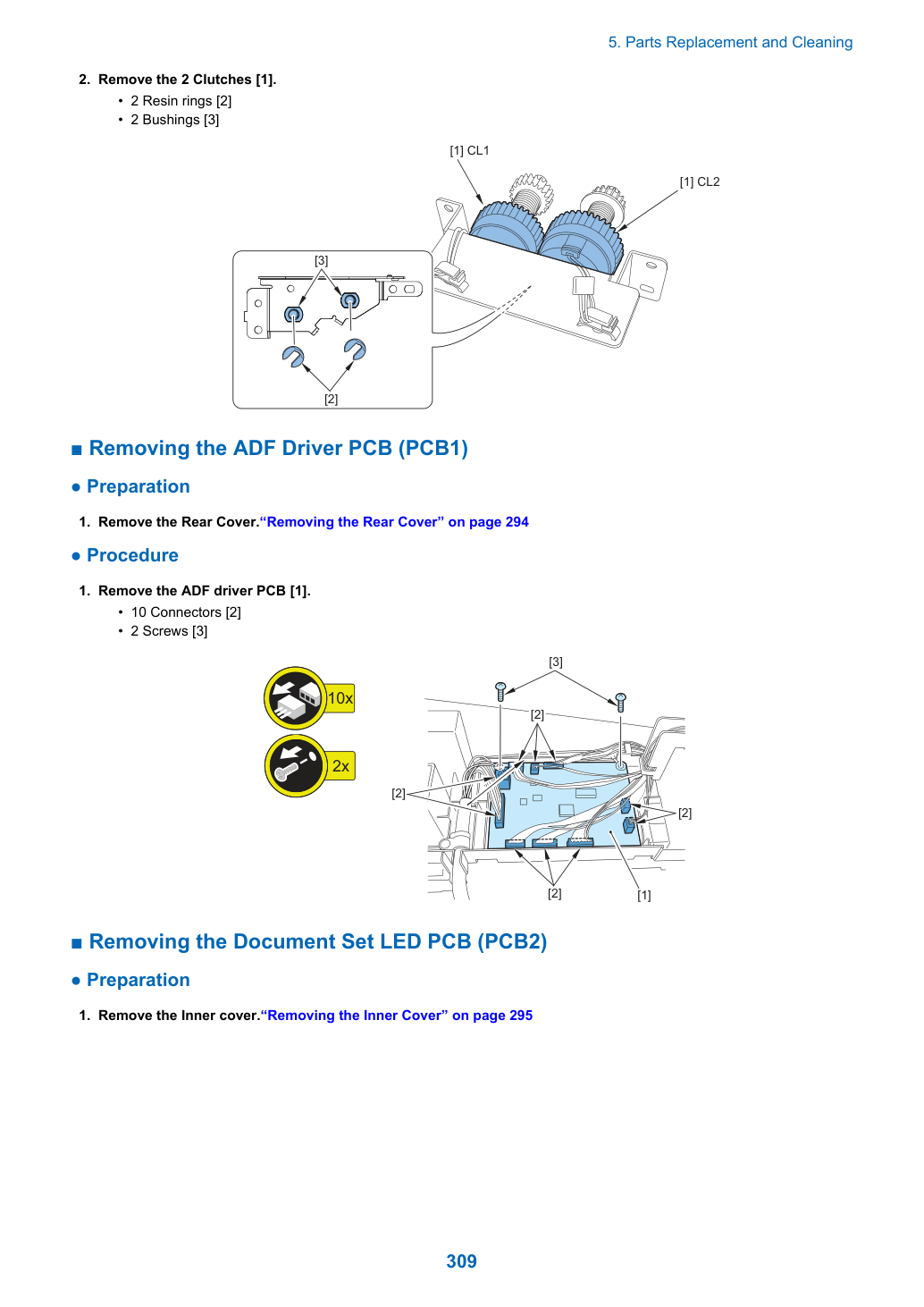

2. Извлеки 2 Clutches [1].
1. Снимите Заднюю крышку. «Снятие задней крышки» на стр. 294

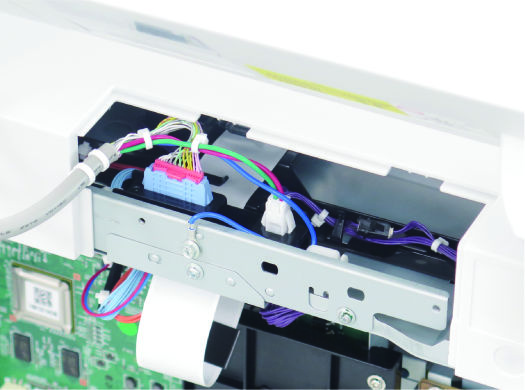

1. Извлеки ADF driver PCB [1].
1. Снимите внутреннюю крышку. «Снятие внутренней крышки» на странице 295
5. Замена и чистка узлов
1. Снимите держатель датчика [1].
2. Извлеки LED PCB [1].
1. Извлеки ADF из основного аппарата. «Извлечение этого аппарата из основного аппарата» на странице 290

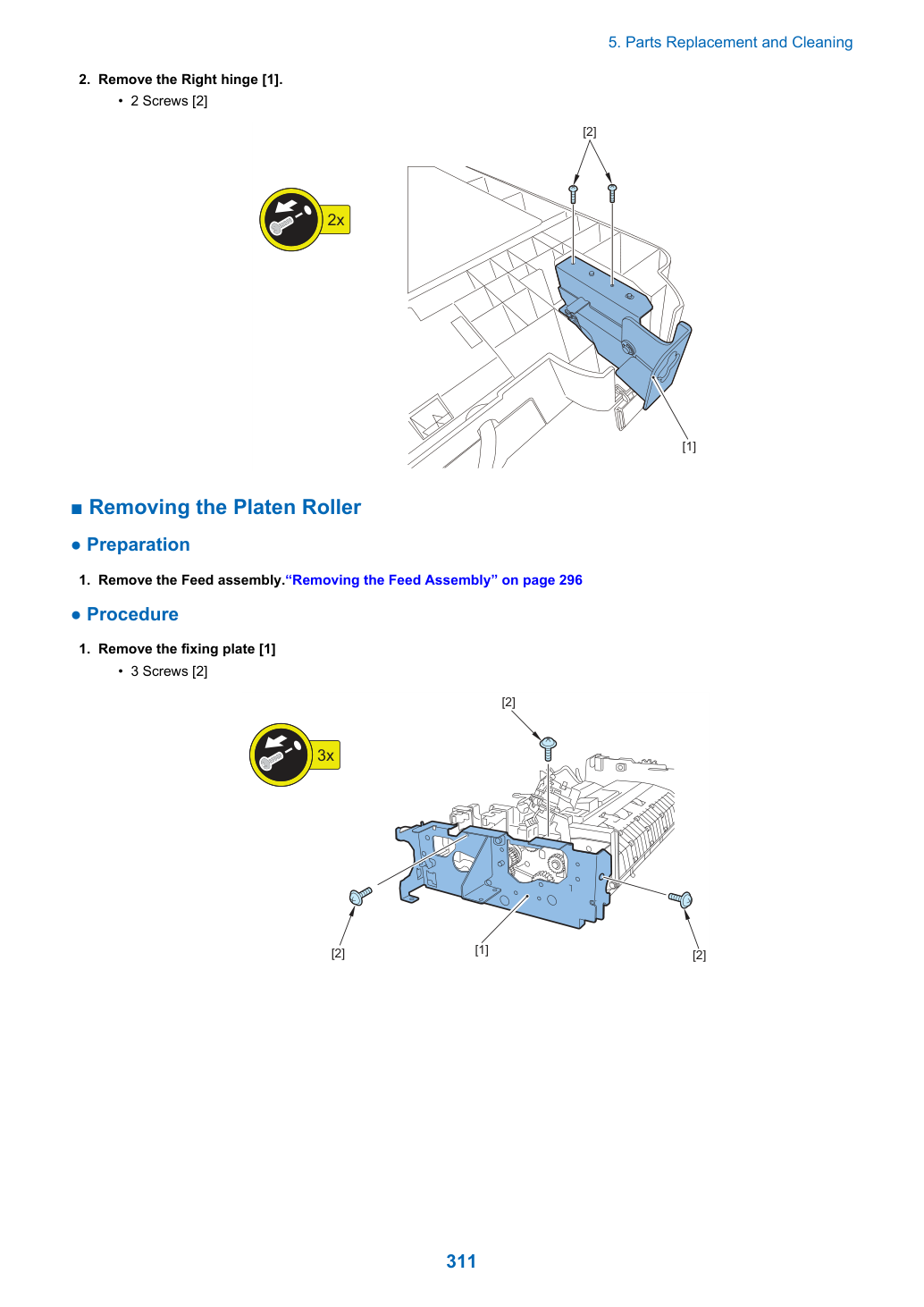

1. Перевори ADF.
5. Замена и чистка узлов
2. Извлеки Right hinge [1].

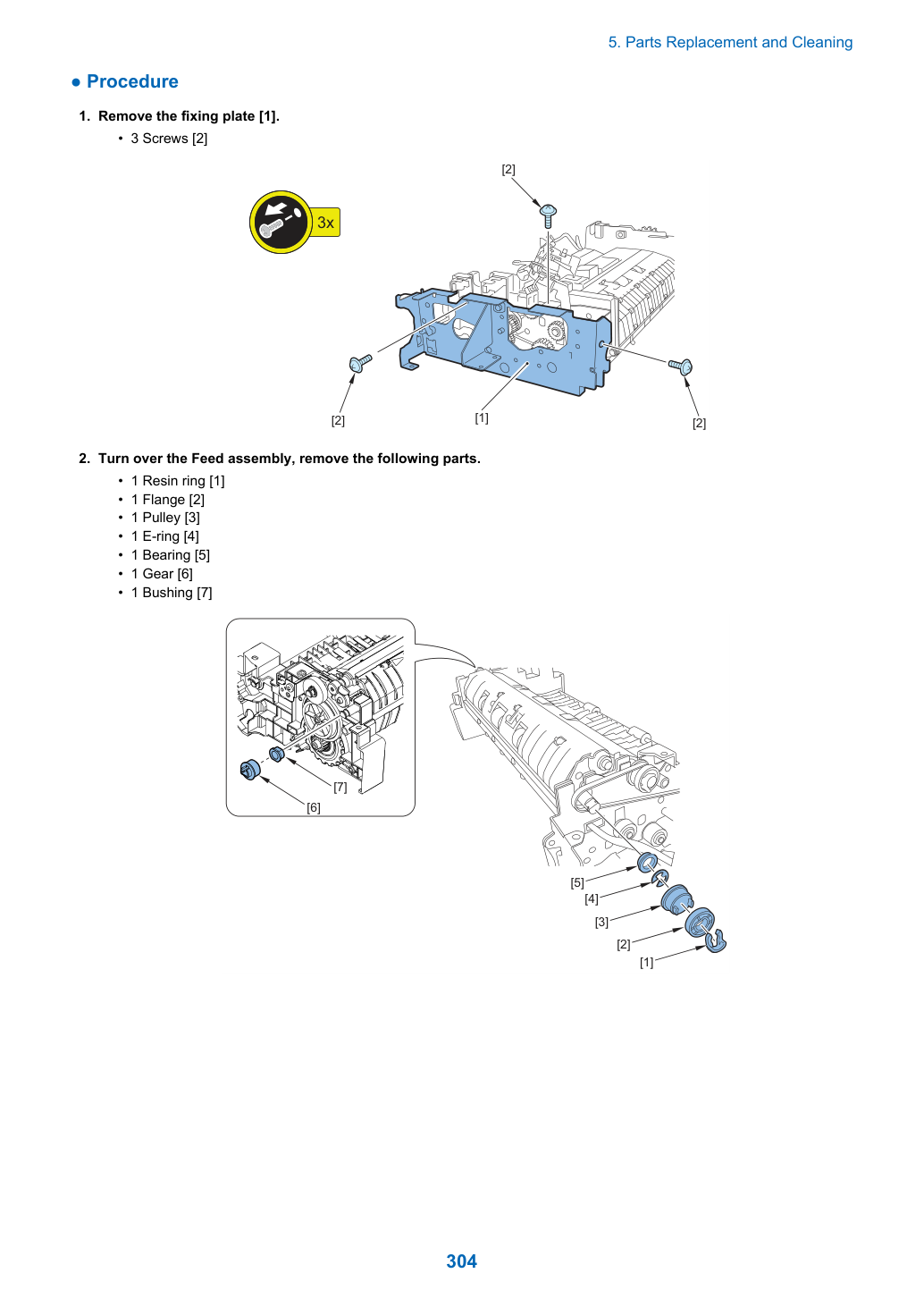

1. Снимите узел подачи. «Снятие узла подачи» на странице 296
1. Извлеки fixing plate [1]
5. Замена и чистка узлов

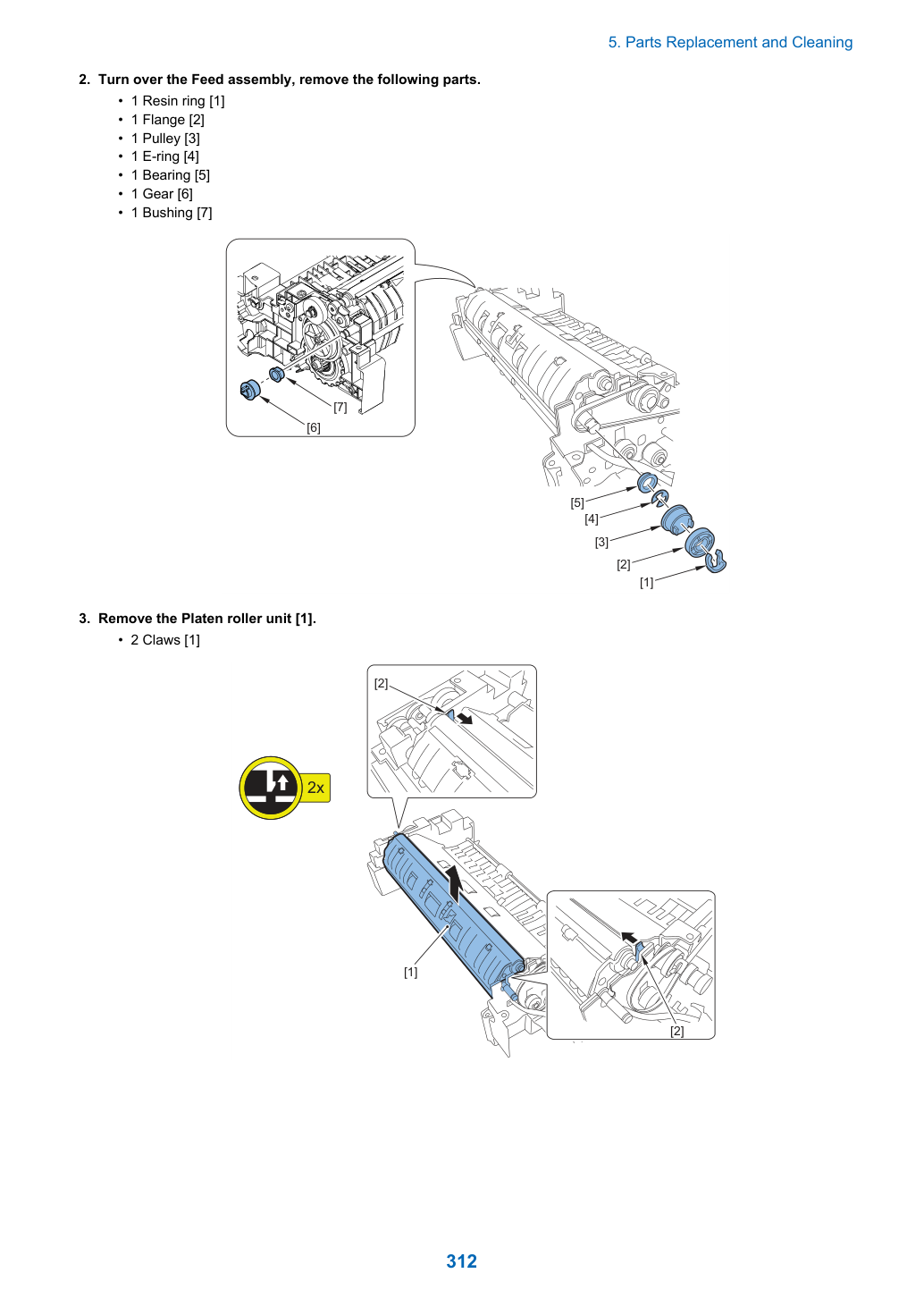

2. Переверните узел подачи, снимите следующие детали.
3. Снимите единица ролика прижима [1].
5. Замена и чистка узлов

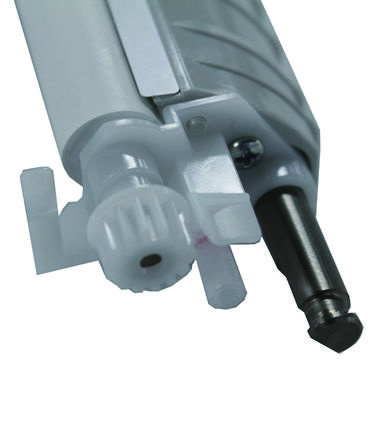

4. Извлеки Platen roller [1].
5. Замена и чистка узлов

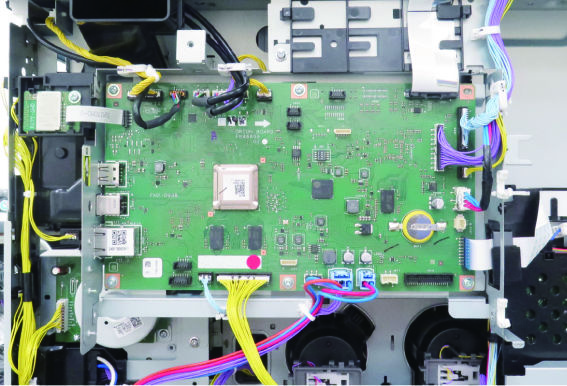

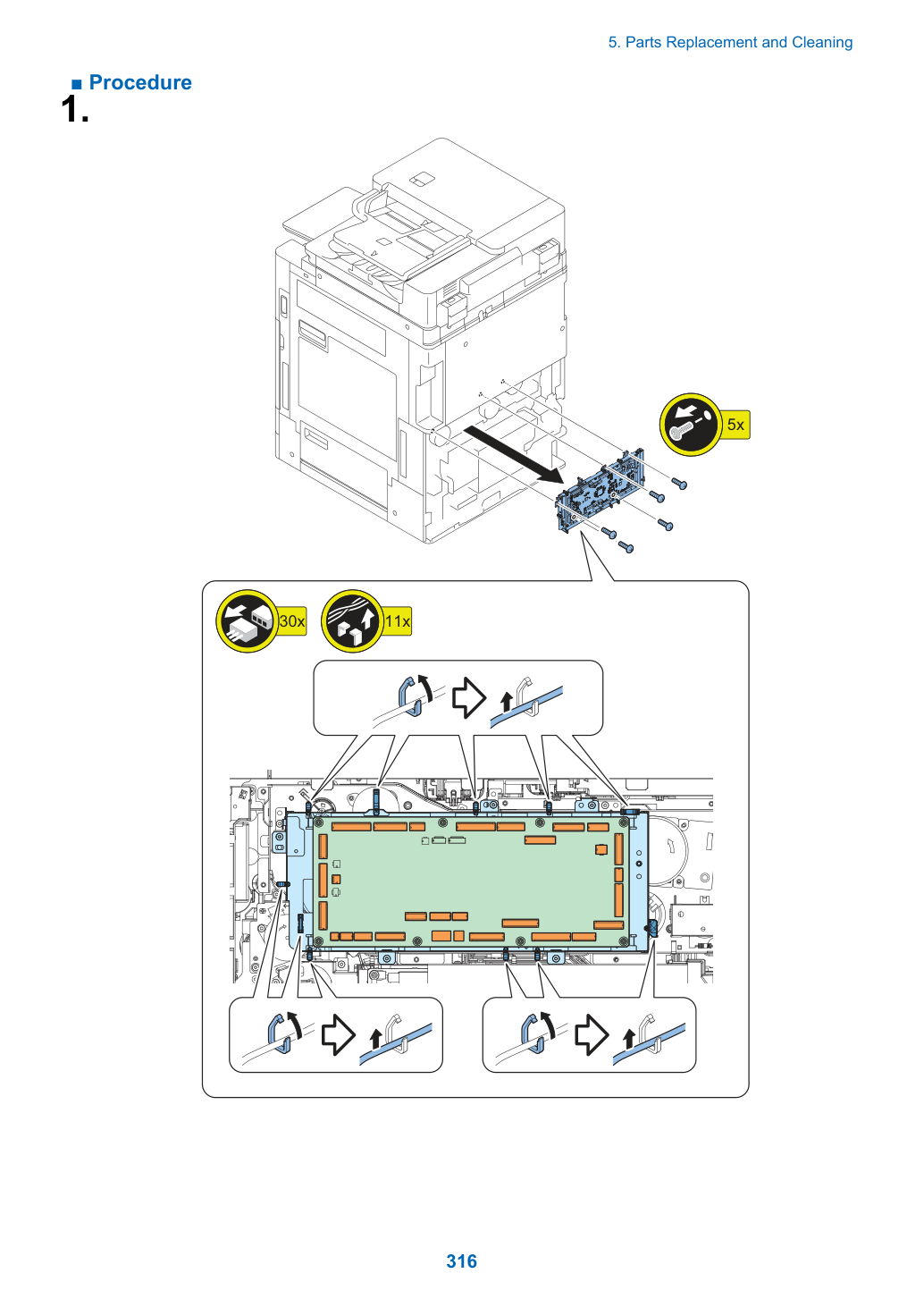

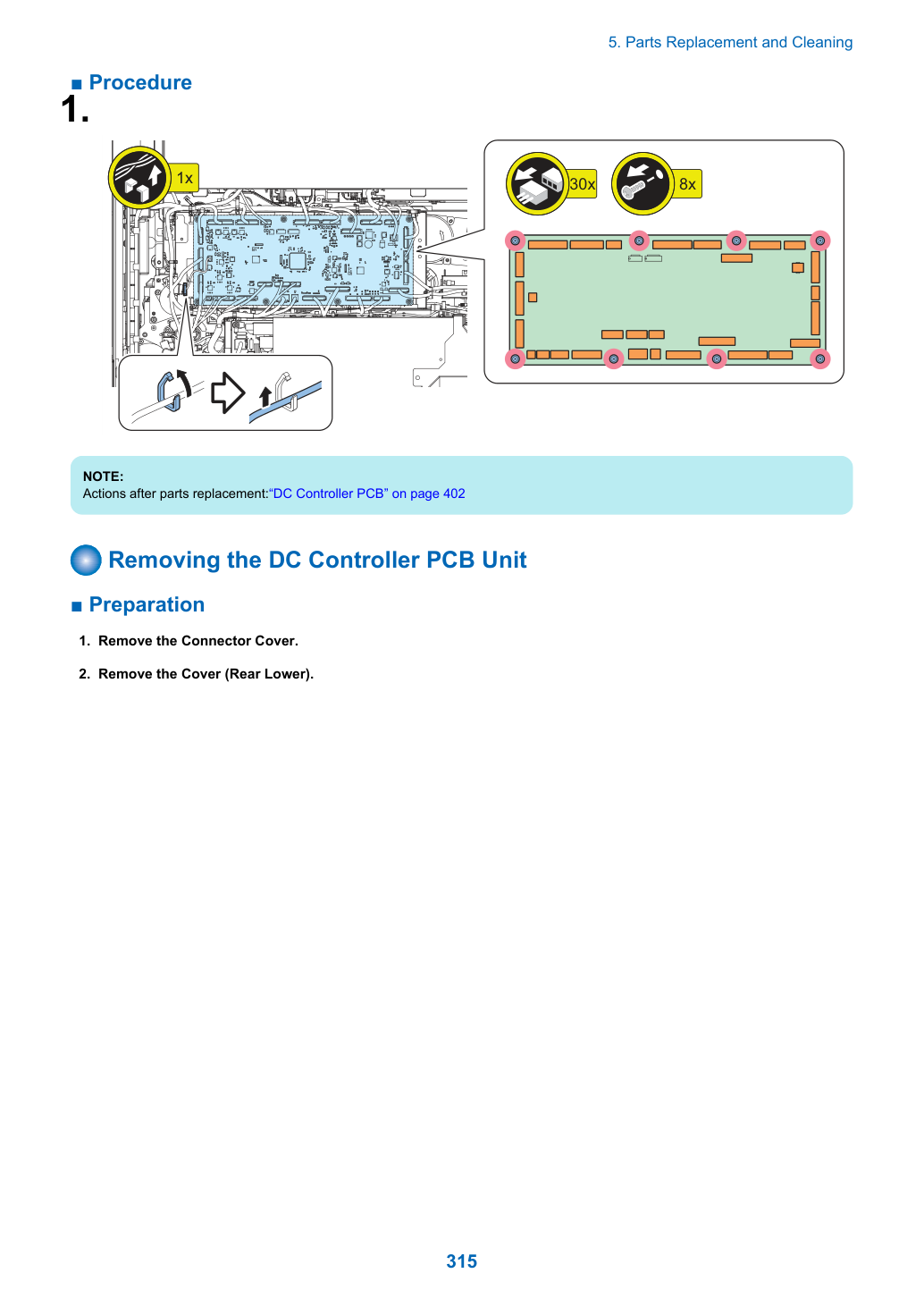

1. Действия перед заменой деталей: «Main Controller PCB» на странице 402
2. Извлеки Right Cover (Rear Upper).
3. Извлеки Cover (Rear Upper).
1. Выполни необходимое резервное копирование и отключи питание.
Резервное копирование параметров сервис-режима DCON. Выполни следующий сервис-режим. (Lv.2) • COPIER > FUNCTION > SYSTEM > DSRAMBUP После отображения «ACTIVE» в течение прим. 2 минут отображается «OK!».
*: При необходимости выведи значения параметров сервис-режима для сброса параметров вручную следующим сервис-режимом.
2. Извлеки Connector Cover.
3. Снимите Крышку (Задняя нижняя).
5. Замена и чистка узлов
1. Снимите Крышку разъема.
2. Снимите Крышку (Задняя нижняя).
5. Замена и чистка узлов
5. Замена и чистка узлов
Извлечение Laser Scanner Unit ■ Подготовка ПРИМЕЧАНИЕ:
Извлеки Inside Heater при его установке.
1. Открой Front Cover.
2. Открой Waste Toner Container Cover.
3. Выдвини Cassette 2.
4. Извлеки Left Cover.
5. Замена и чистка узлов
5. Замена и чистка узлов

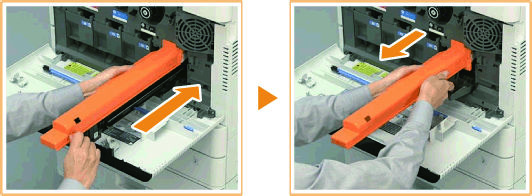

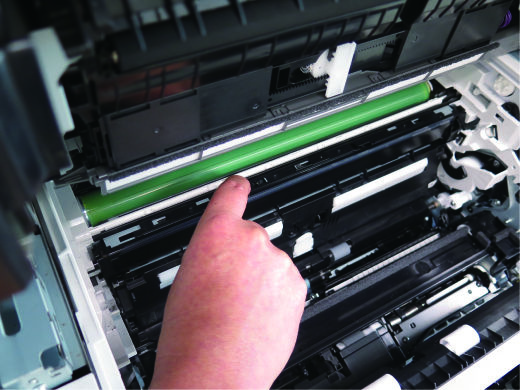

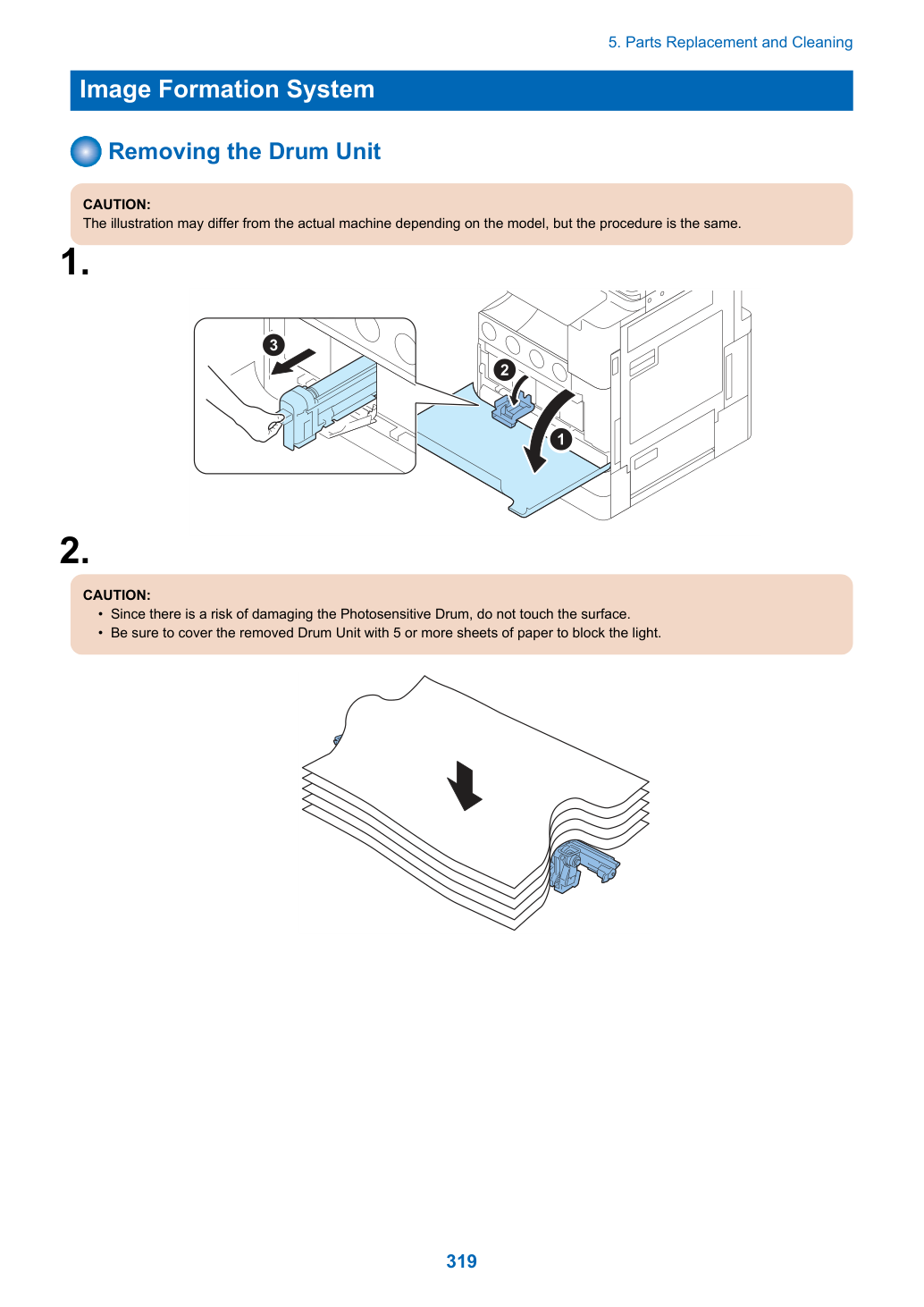

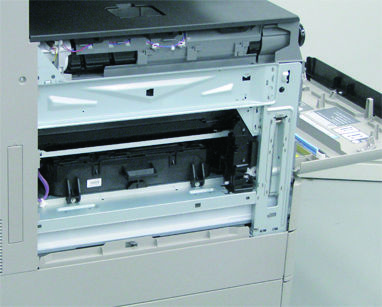

Извлечение Drum Unit ПРЕДУПРЕЖДЕНИЕ:
Иллюстрация может отличаться от фактического аппарата в зависимости от модели, но процедура одинакова.
• Так как существует риск повреждения Photosensitive Drum, не касайся поверхности.
• Убедись, что извлеченный Drum Unit закрыт 5 или более листами бумаги для блокирования света.
5. Замена и чистка узлов
• При установке Drum Unit вдвинь Drum Unit до фиксации.
Установка (нового) Drum Unit ПРЕДУПРЕЖДЕНИЕ:
Иллюстрация может отличаться от фактического аппарата в зависимости от модели, но процедура одинакова.
5. Замена и чистка узлов
Пункты, на которые следует обратить внимание при замене деталей:
• При установке Drum Unit вдвинь Drum Unit до фиксации.
• При одновременной замене Drum Unit и Developing Unit выполни Auto Adjust Gradation в конце.
• При установке Drum Unit вдвинь Drum Unit до фиксации.
5. Замена и чистка узлов

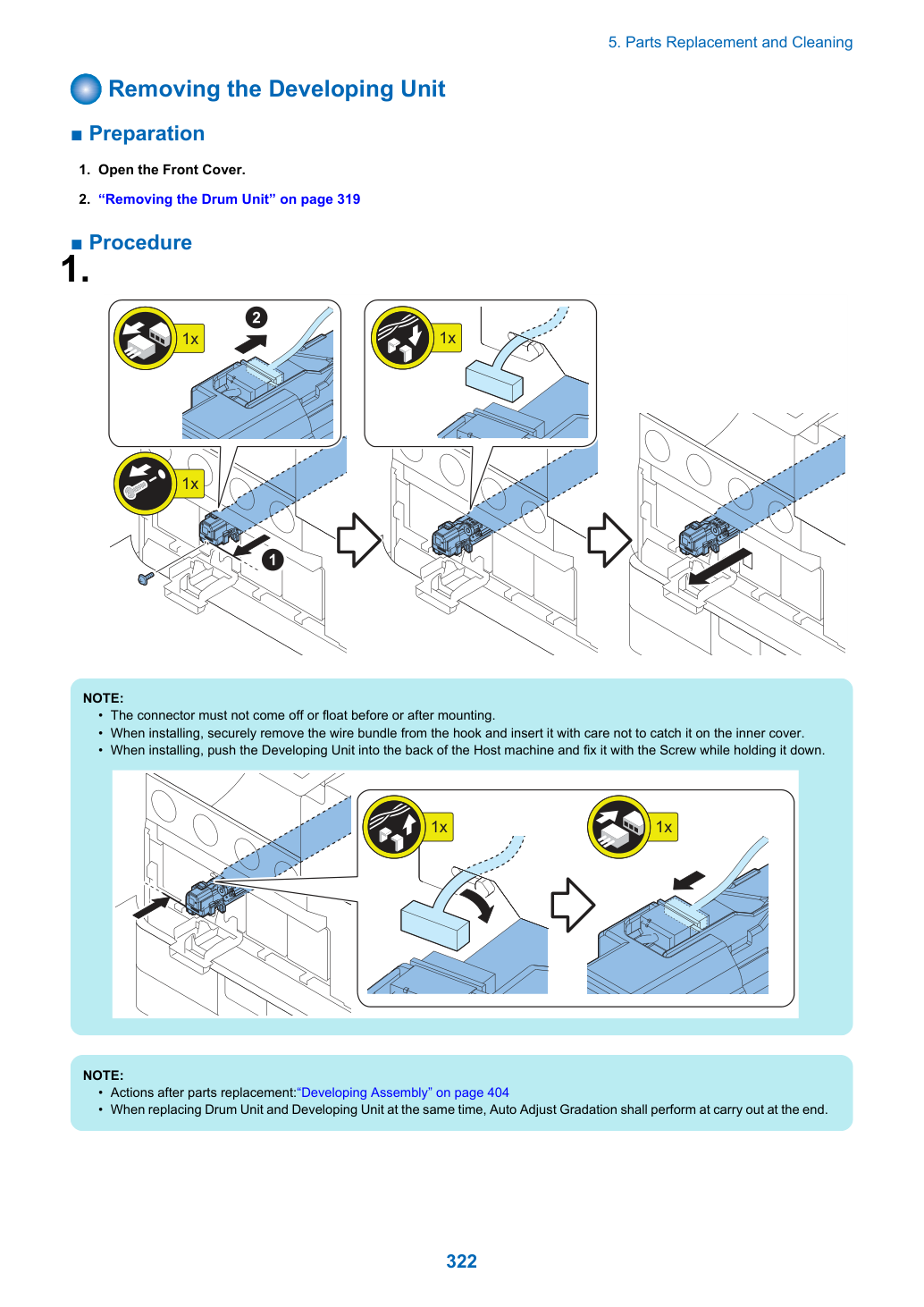

1. Открой Front Cover.
• Разъем не должен отсоединяться или смещаться до и после монтажа.

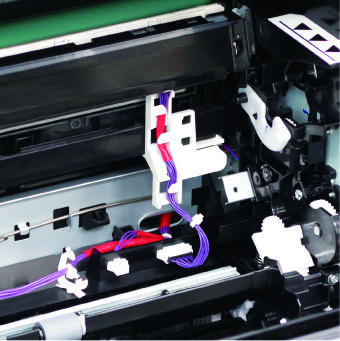

• При установке надежно извлеки жгут проводов из крюка и вставь его, не допуская попадания на внутреннюю крышку.
• При установке вдвинь Developing Unit в заднюю часть основного аппарата и зафиксируй винтом, держа его нажатым.
• Действия после замены деталей: «Developing Assembly» на странице 404 • При одновременной замене Drum Unit и Developing Unit выполни Auto Adjust Gradation в конце.
5. Замена и чистка узлов

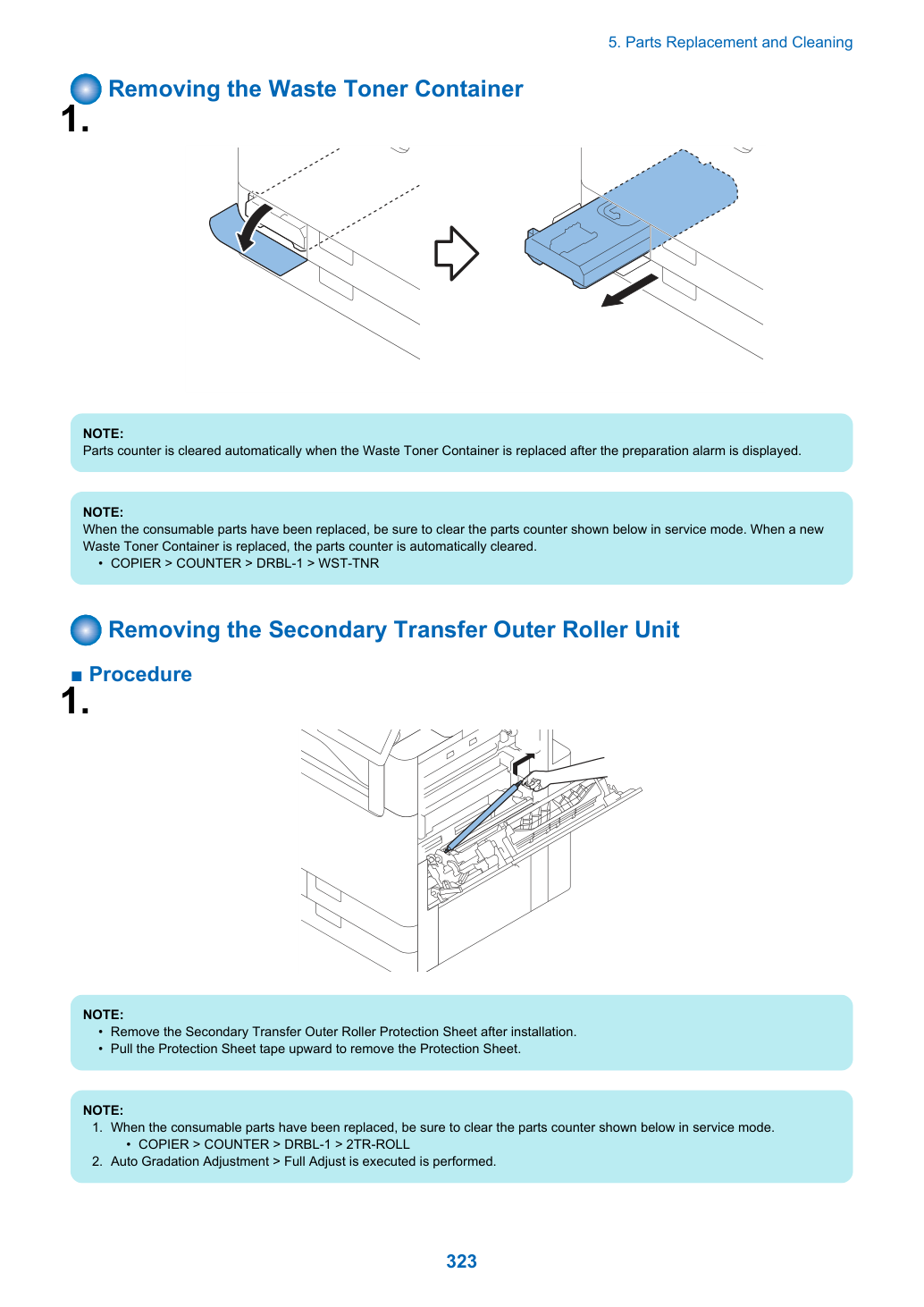

Счетчик деталей автоматически очищается при замене Waste Toner Container после отображения сигнала подготовки.
После замены расходных материалов обязательно очисти счетчик деталей, показанный ниже, в сервис-режиме. При замене нового Waste Toner Container счетчик деталей автоматически очищается.

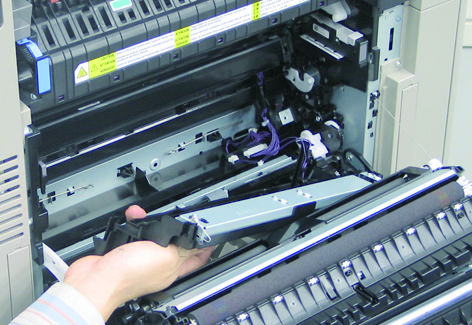

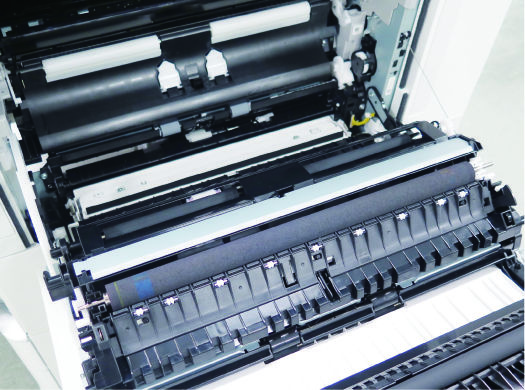

• Извлеки Secondary Transfer Outer Roller Protection Sheet после установки.
• Потяните ленту защитного листа вверх, чтобы снять защитный лист.
1. После замены расходных материалов убедитесь, что счетчик деталей, показанный ниже, очищен в режиме обслуживания.
2. Выполняется Auto Gradation Adjustment > Full Adjust.
5. Замена и чистка узлов

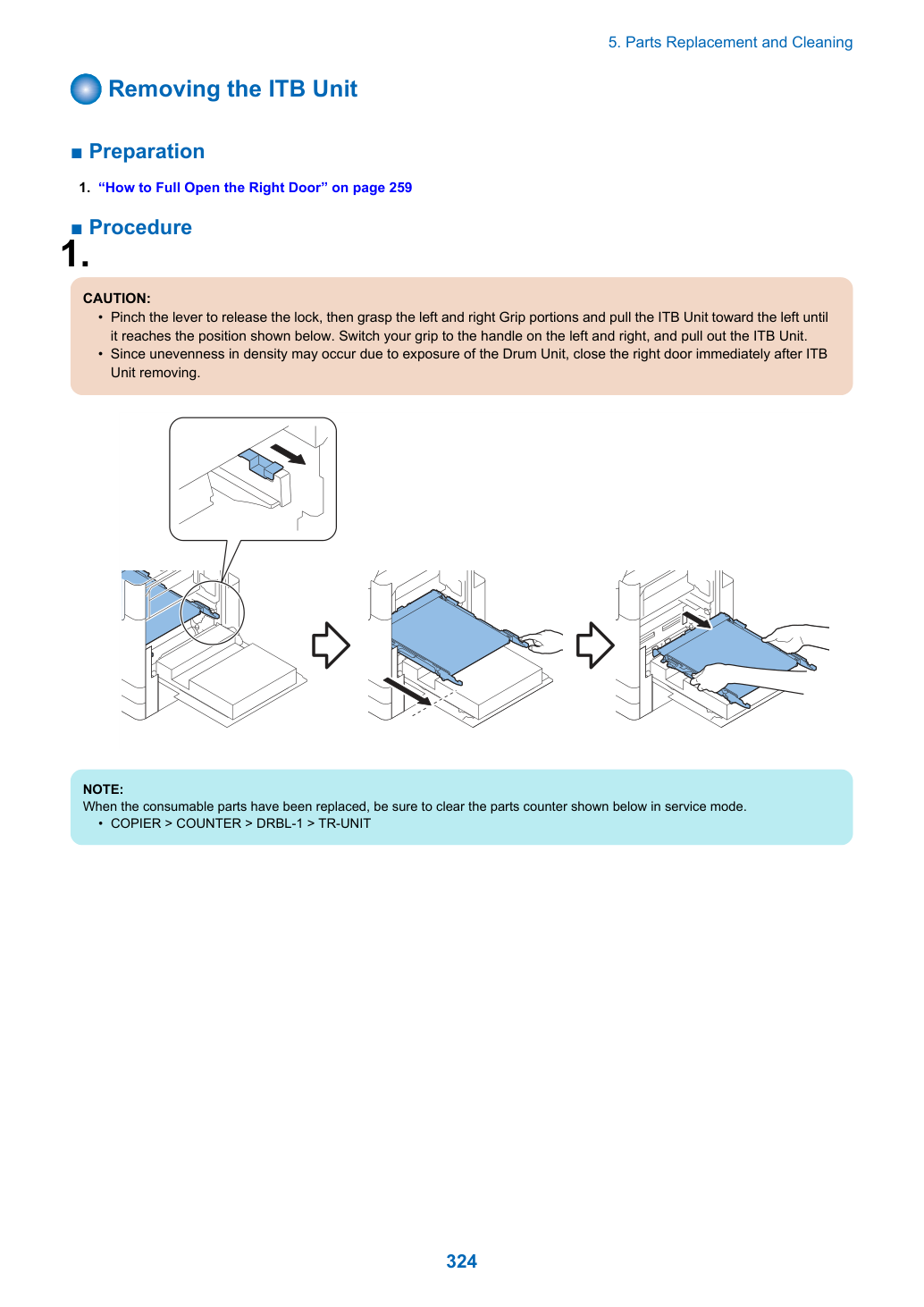

• Сожмите рычаг, чтобы разблокировать, затем возьмитесь за левую и правую части Grip и потяните ITB Unit влево до положения, показанного ниже. Измените захват на ручку с левой и правой стороны и извлеките ITB Unit.
• Поскольку неравномерность плотности может возникнуть из-за открытия Drum Unit, закройте правую дверь сразу после удаления ITB Unit.
После замены расходных материалов убедитесь, что счетчик деталей, показанный ниже, очищен в режиме обслуживания.
5. Замена и чистка узлов
• При установке убедитесь, что Primary Transfer Roller находится в полном состоянии Disengagement (отсоединения) и Disengagement cam находится в положении, показанном на рисунке ниже.
• Проверьте, что затвор Waste Toner Ejection Mouth закрыт.
5. Замена и чистка узлов

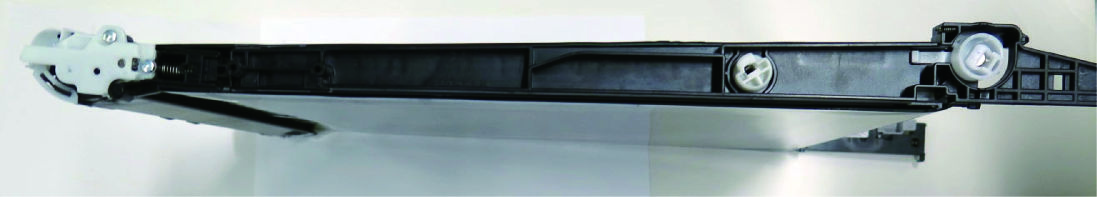

• Совместите отметку △ на левом направляющем элементе с отметкой △ на ITB unit и установите ось [A] ITB unit [1] на направляющую рейку [B]. Устанавливайте, совмещая слева.
■ После удаления ITB Unit ● Очистка узла Registration Detection Sensor ВНИМАНИЕ:
• Не используйте спирт, так как он вызывает расплавление и помутнение окна датчика.
• Не вытирайте сухой тканью, так как окно датчика заряжено и поглощает тонер.
• Если на поверхности датчика остался тонер, выполните шаги 2 и последующие.
Откройте затвор и очистите Patch Sensor с помощью воздуходувки.
5. Замена и чистка узлов
Нажимая на затвор, протрите и очистите регистровый датчик в одном направлении ватной палочкой, смоченной водой и хорошо отжатой.
Очистите передний край Pre-transfer Cover Sheet безворсовой бумагой.
5. Замена и чистка узлов
5. Замена и чистка узлов

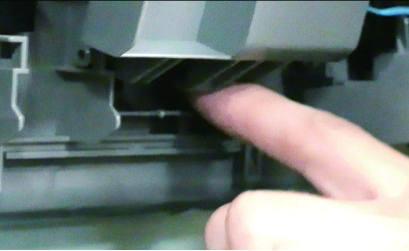

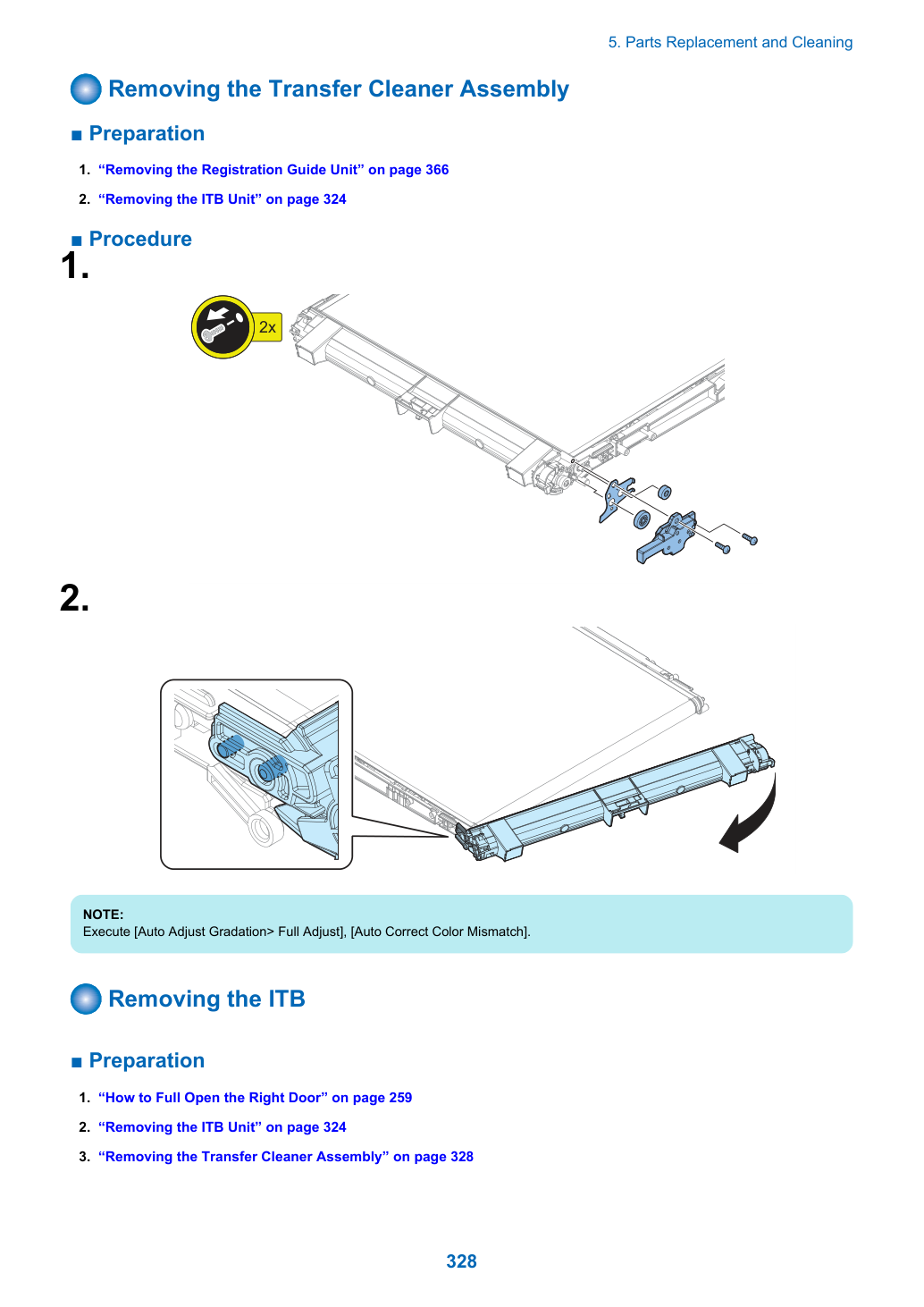

Нажмите на Tension Guide, чтобы ослабить натяжение ITB, и закрепите скобой.
5. Замена и чистка узлов

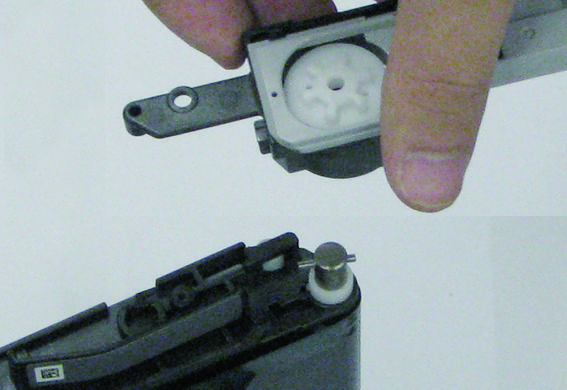

• При установке/удалении совместите отверстия [1] и [2] в одну линию.
• Будьте осторожны, чтобы не уронить Parallel Pin [1].
5. Замена и чистка узлов

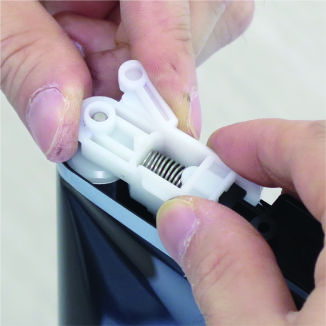

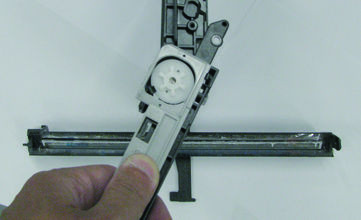

При установке пружина, ребро и отверстие вала устанавливаются в этом порядке.
5. Замена и чистка узлов

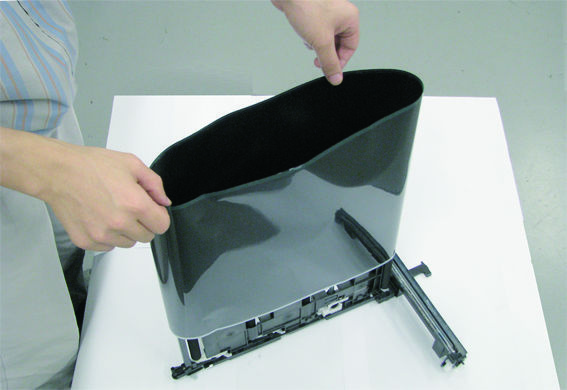

Поместите бумагу Paper внутри ITB при установке.
• Сервисная деталь ITB поставляется со специальной установочной бумагой Paper.
• Убедитесь, что ребро ITB не размещено на Tension Roller.
5. Замена и чистка узлов

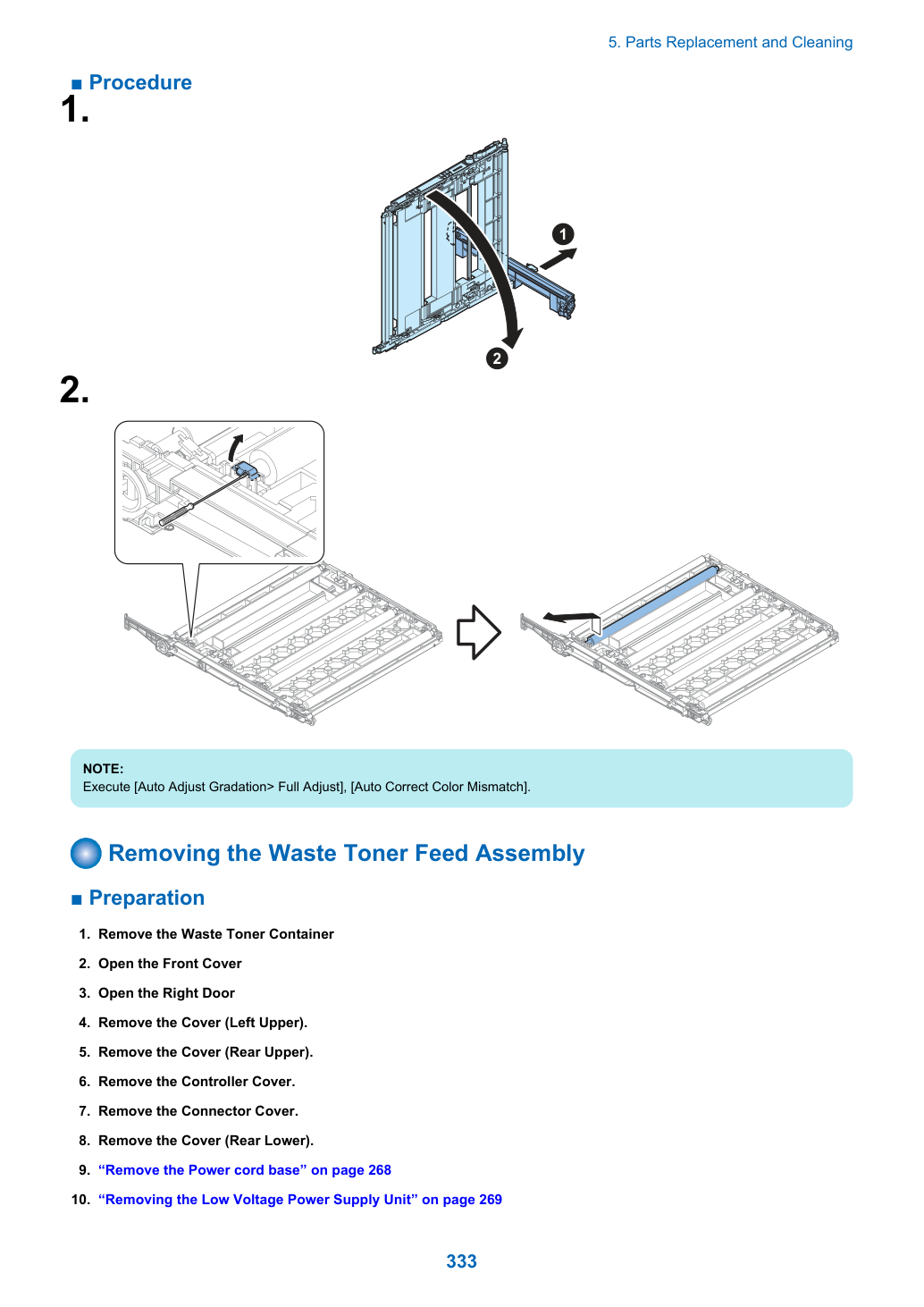

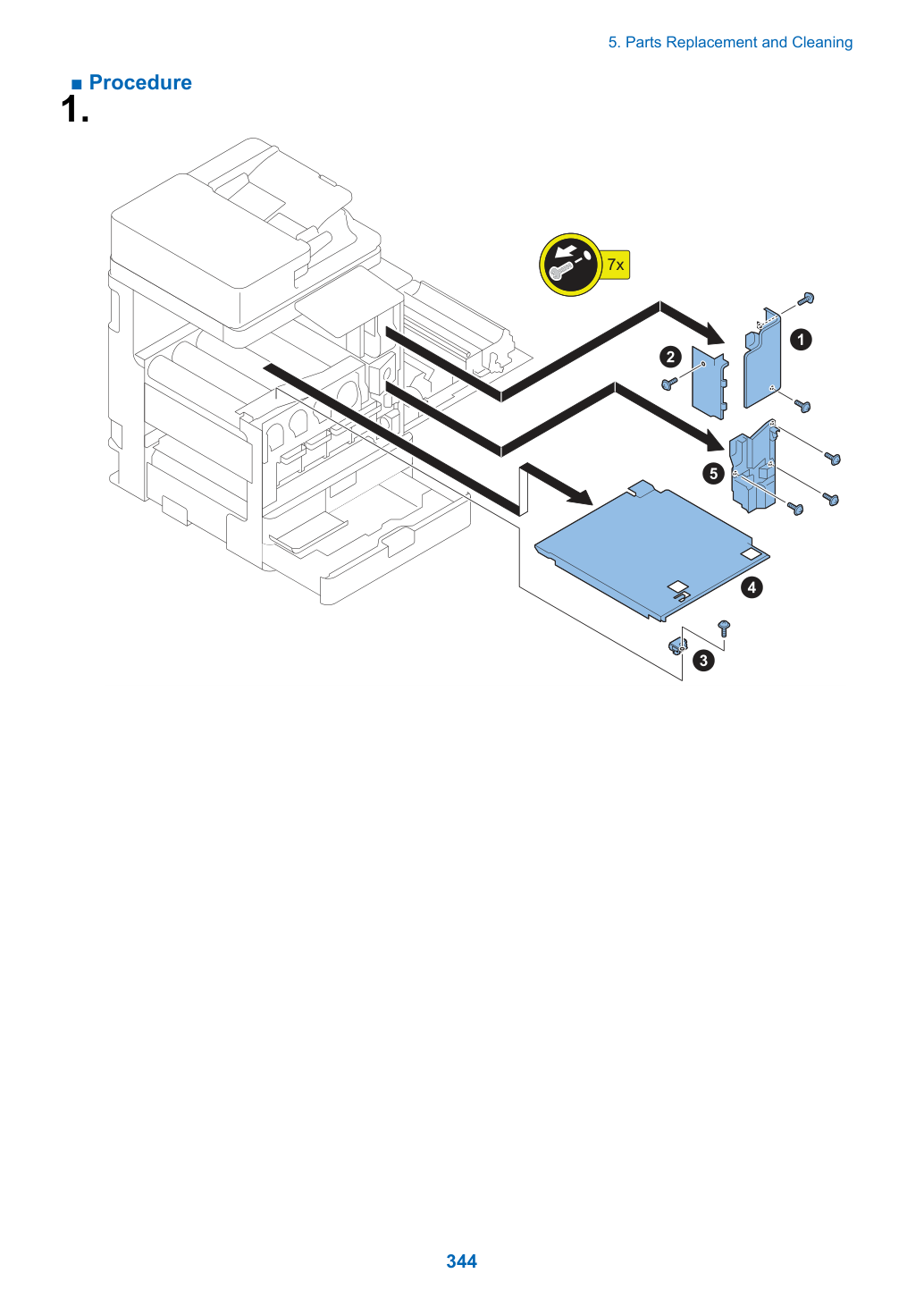

1. Снимите контейнер Waste Toner Container.
2. Откройте Front Cover.
3. Откройте Right Door.
4. Снимите Cover (Left Upper).
5. Снимите Cover (Rear Upper).
6. Снимите Controller Cover.
7. Снимите Connector Cover.
8. Снимите Cover (Rear Lower).
5. Замена и чистка узлов

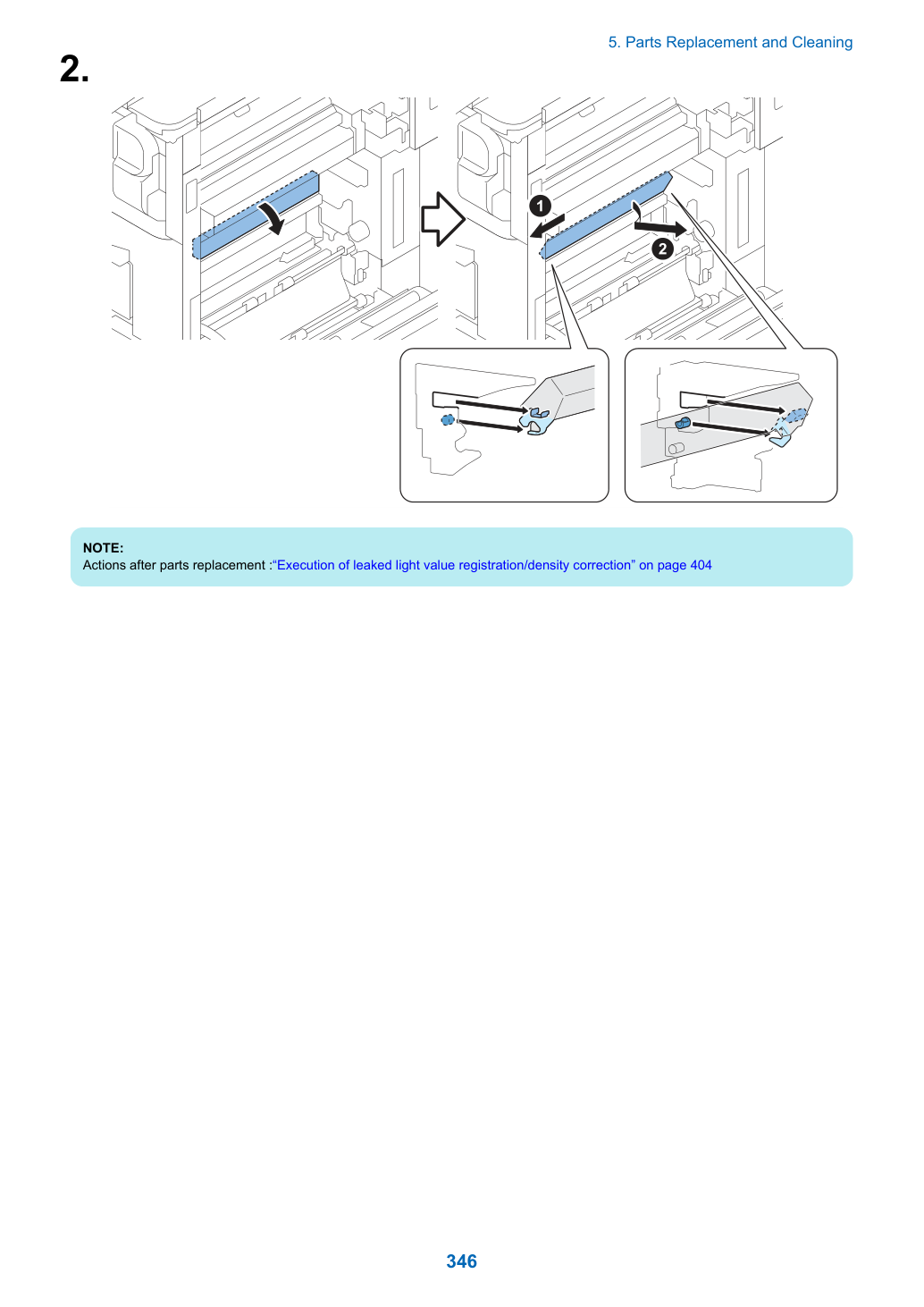

5. Замена и чистка узлов
1. Открой Front Cover.
2. Извлеките Drum Unit и Developing Unit примерно на 30 мм.
3. Извлеки Cover (Rear Upper).
4. Снимите Connector Cover.
5. Снимите Cover (Rear Lower).
5. Замена и чистка узлов
3. Извлеките Cassette 1.
4. Извлеките Cassette 2.
5. Откройте Waste Toner Container Cover.
6. Откройте все Drum Unit Retaining Cover.
7. Снимите Toner Bottle.
8. Снимите Left Cover.
5. Замена и чистка узлов
9. См. раздел «Removing the First Delivery Tray» на странице 264 ВНИМАНИЕ:
Положи лист бумаги во время работы, чтобы предотвратить воздействие света на печатный барабан и его повреждение.
10. Снимите внутреннюю нижнюю крышку (Inner Lower Cover).
5. Замена и чистка узлов

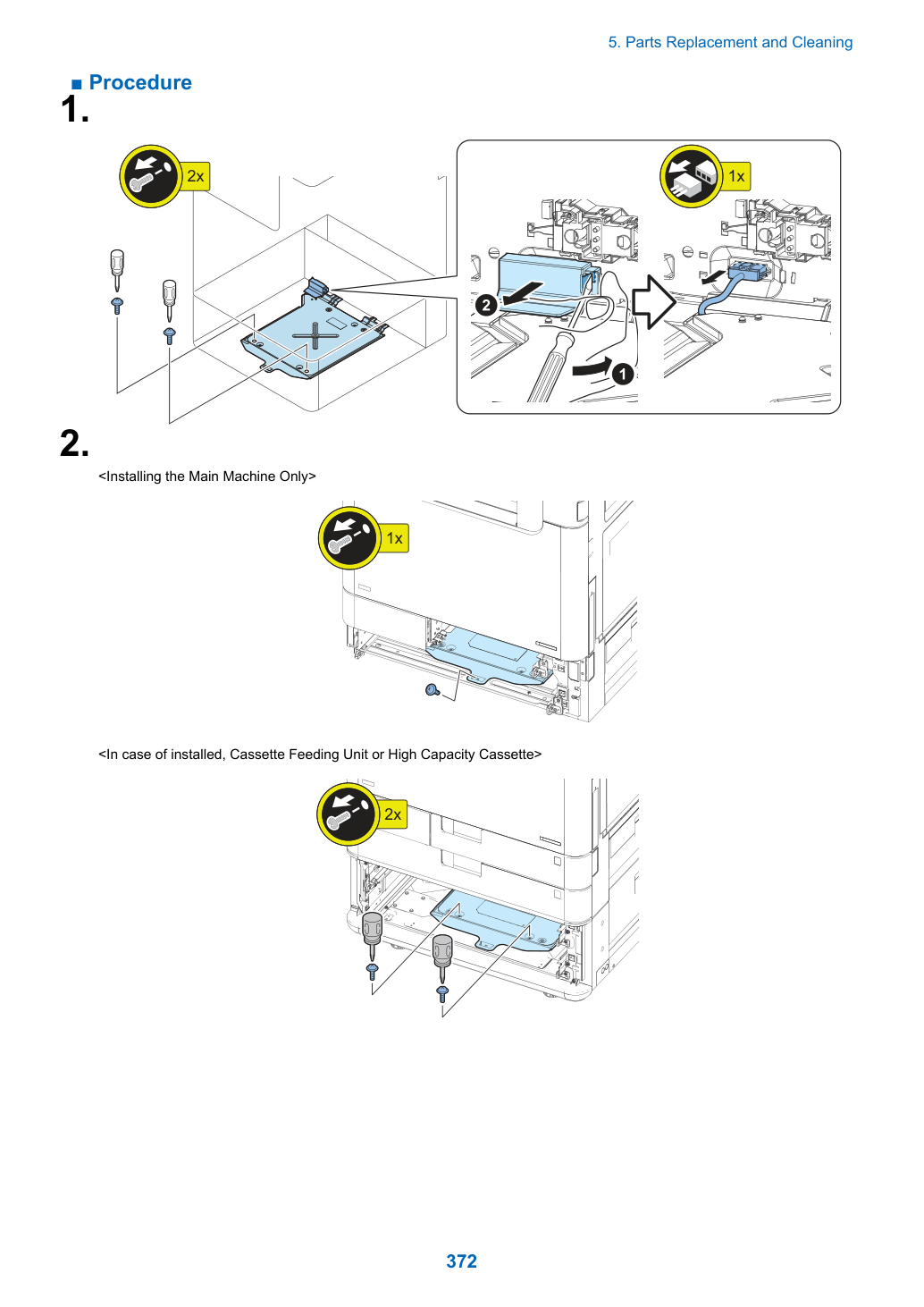

2. В зависимости от модели выполни одно из следующих действий.
5. Замена и чистка узлов
4. В зависимости от модели выполни одно из следующих действий.
5. Замена и чистка узлов

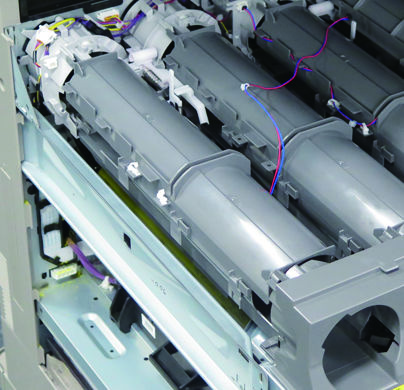

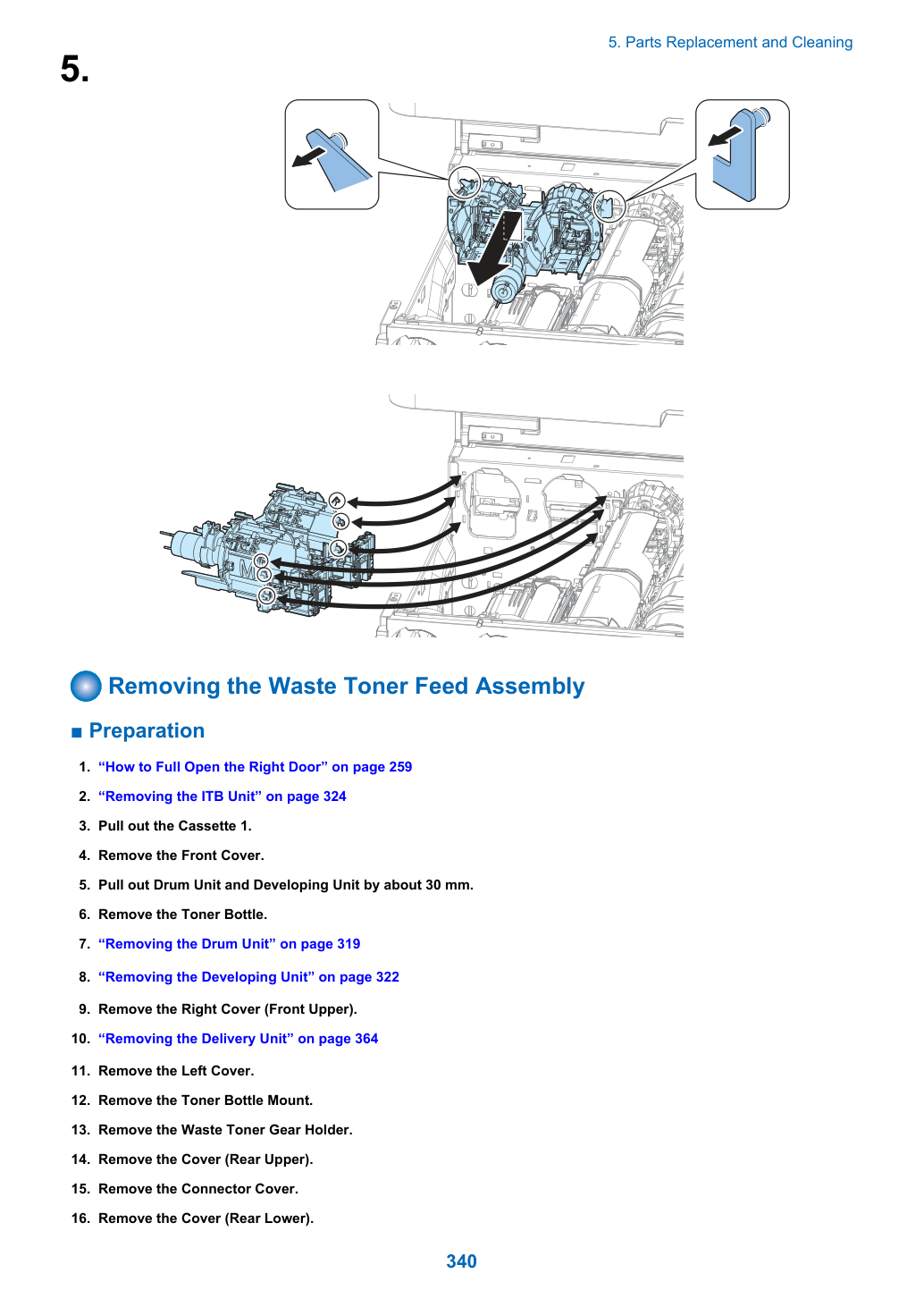

3. Извлеките Cassette 1.
4. Снимите переднюю крышку (Front Cover).
5. Вытяни узел печатного барабана (Drum Unit) и узел проявки (Developing Unit) примерно на 30 мм.
6. Снимите бутыль тонера (Toner Bottle).
9. Снимите правую крышку верхнюю переднюю (Right Cover (Front Upper)).
11. Снимите левую крышку (Left Cover).
12. Снимите кронштейн крепления бутыли тонера (Toner Bottle Mount).
13. Снимите держатель шестерни отработанного тонера (Waste Toner Gear Holder).
14. Снимите крышку верхнюю заднюю (Cover (Rear Upper)).
15. Снимите крышку разъема (Connector Cover).
16. Снимите крышку нижнюю заднюю (Cover (Rear Lower)).
5. Замена и чистка узлов
5. Замена и чистка узлов
5. Замена и чистка узлов

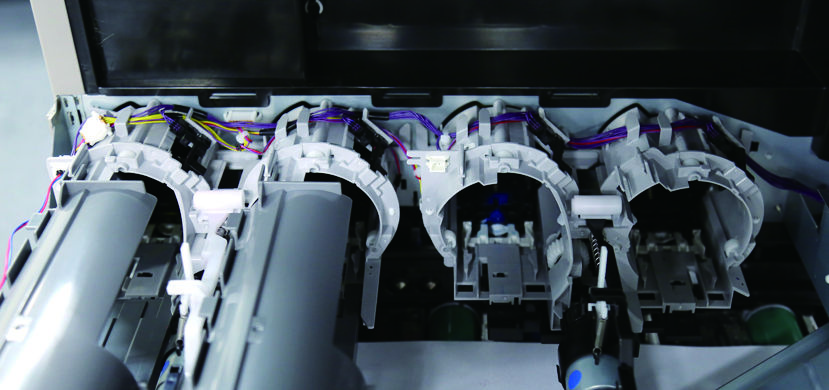

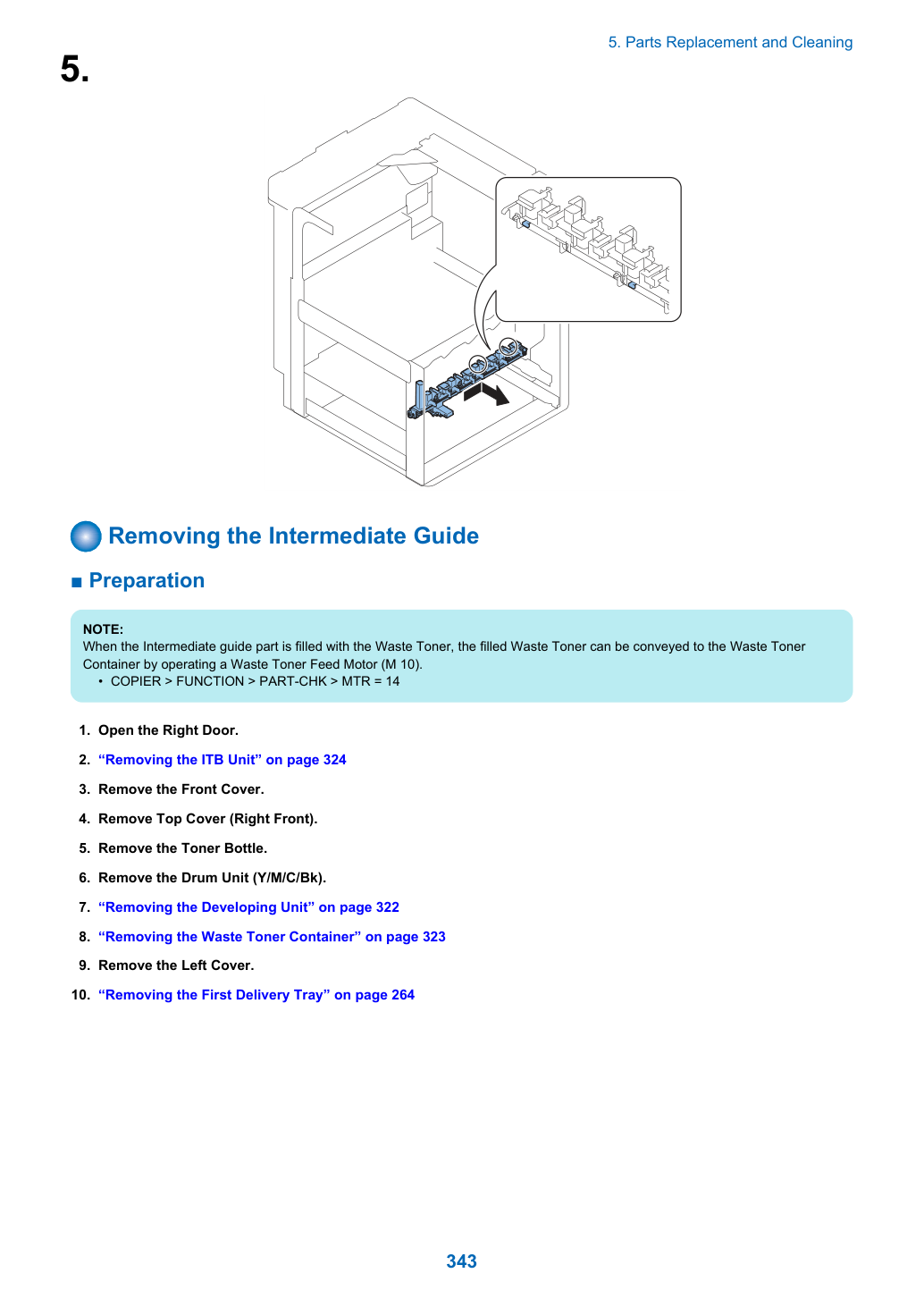

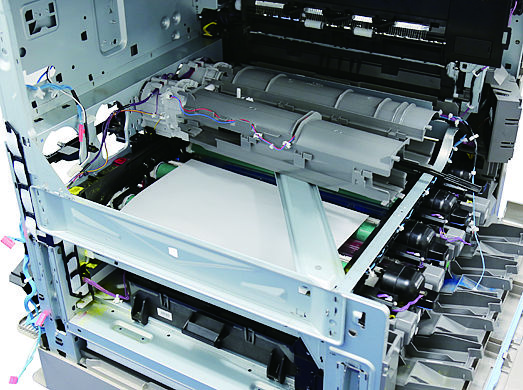

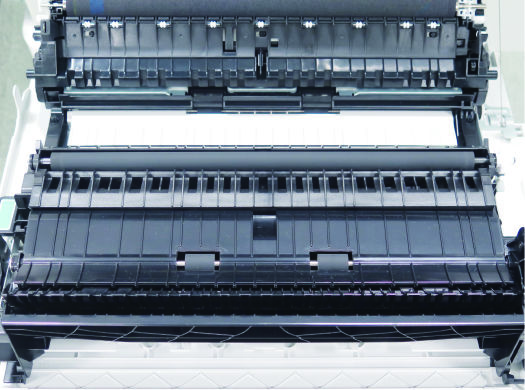

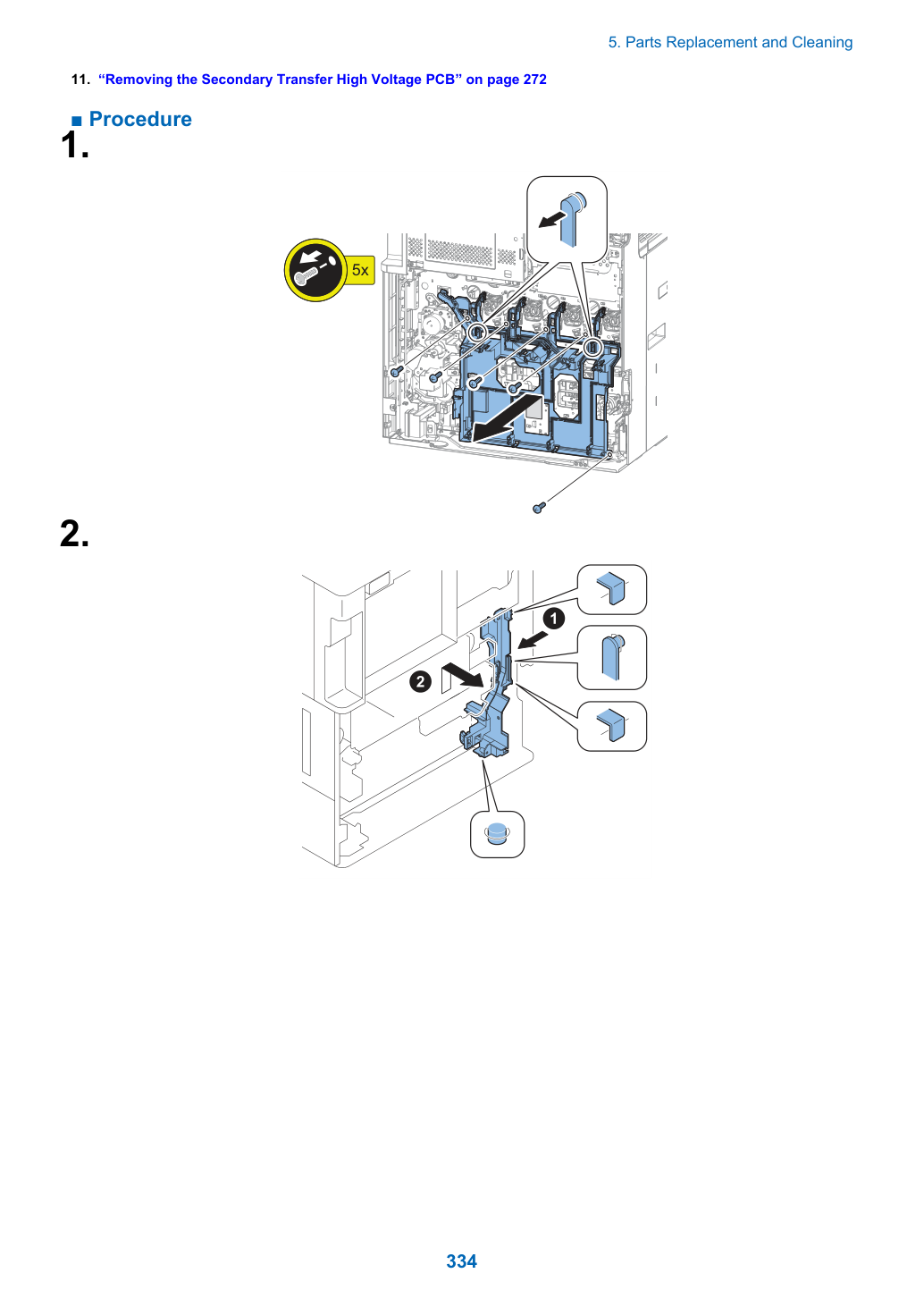

Снятие промежуточного направляющего элемента (Intermediate Guide) ■ Подготовка ПРИМЕЧАНИЕ:
Когда промежуточный направляющий элемент (Intermediate guide) заполнен отработанным тонером, отработанный тонер может быть доставлен в контейнер отработанного тонера (Waste Toner Container) путем срабатывания двигателя подачи отработанного тонера (Waste Toner Feed Motor (M 10)).
1. Открой правую дверь (Right Door).
3. Снимите переднюю крышку (Front Cover).
4. Снимите верхнюю крышку переднюю правую (Top Cover (Right Front)).
5. Снимите бутыль тонера (Toner Bottle).
6. Снимите узел печатного барабана (Drum Unit (Y/M/C/Bk)).
9. Снимите левую крышку (Left Cover).
5. Замена и чистка узлов
5. Замена и чистка узлов
Предосторожности при установке: убедись, что все лапки под передней внутренней верхней крышкой (Front Inner Upper Cover) установлены правильно.
5. Замена и чистка узлов
5. Замена и чистка узлов

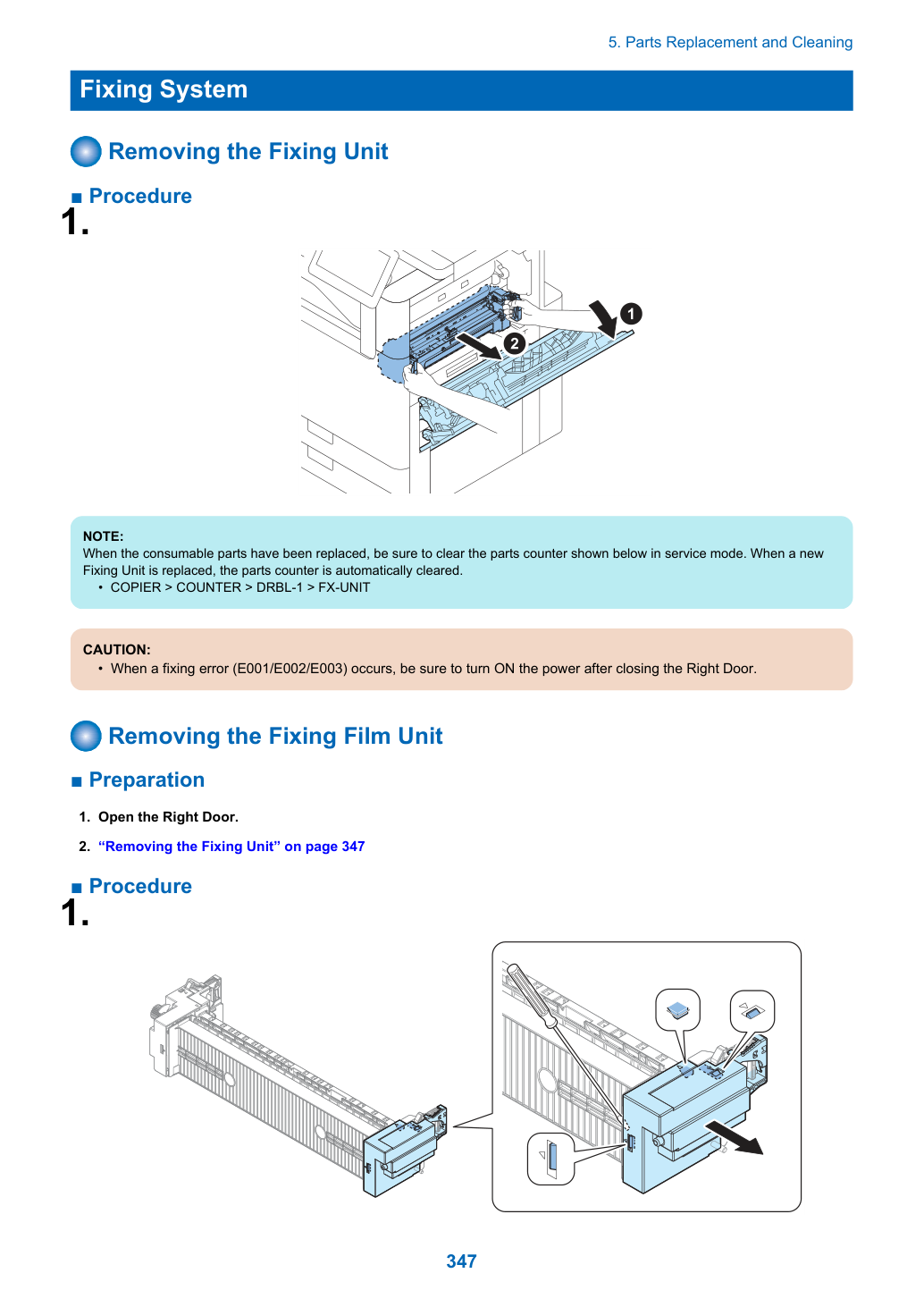

При замене расходных материалов обязательно обнули счетчик деталей, указанный ниже, в режиме обслуживания. При замене нового узла термоузла (Fixing Unit) счетчик деталей обнуляется автоматически.
• При возникновении ошибки термоузла (E001/E002/E003) обязательно включи питание после закрытия правой двери (Right Door).
1. Открой правую дверь (Right Door).
5. Замена и чистка узлов

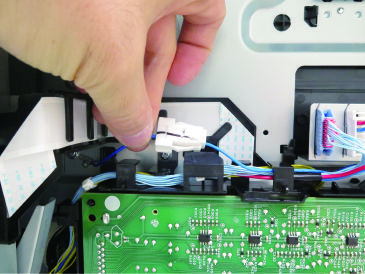

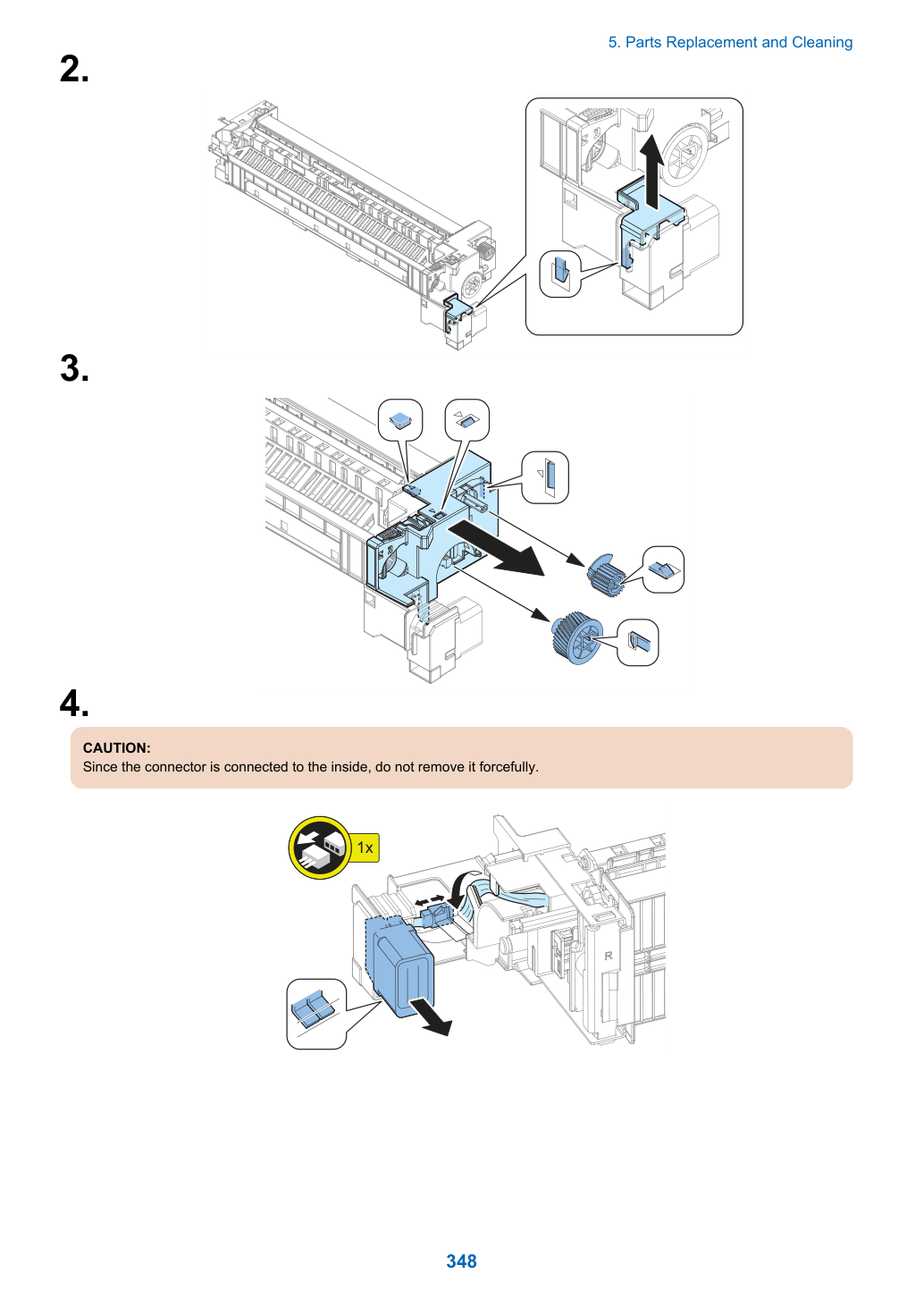

Так как разъем подключен внутри, не снимай его усилием.
5. Замена и чистка узлов
5. Замена и чистка узлов

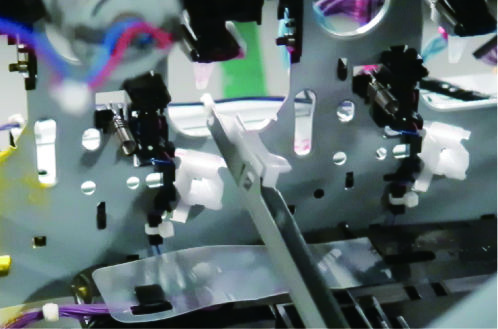

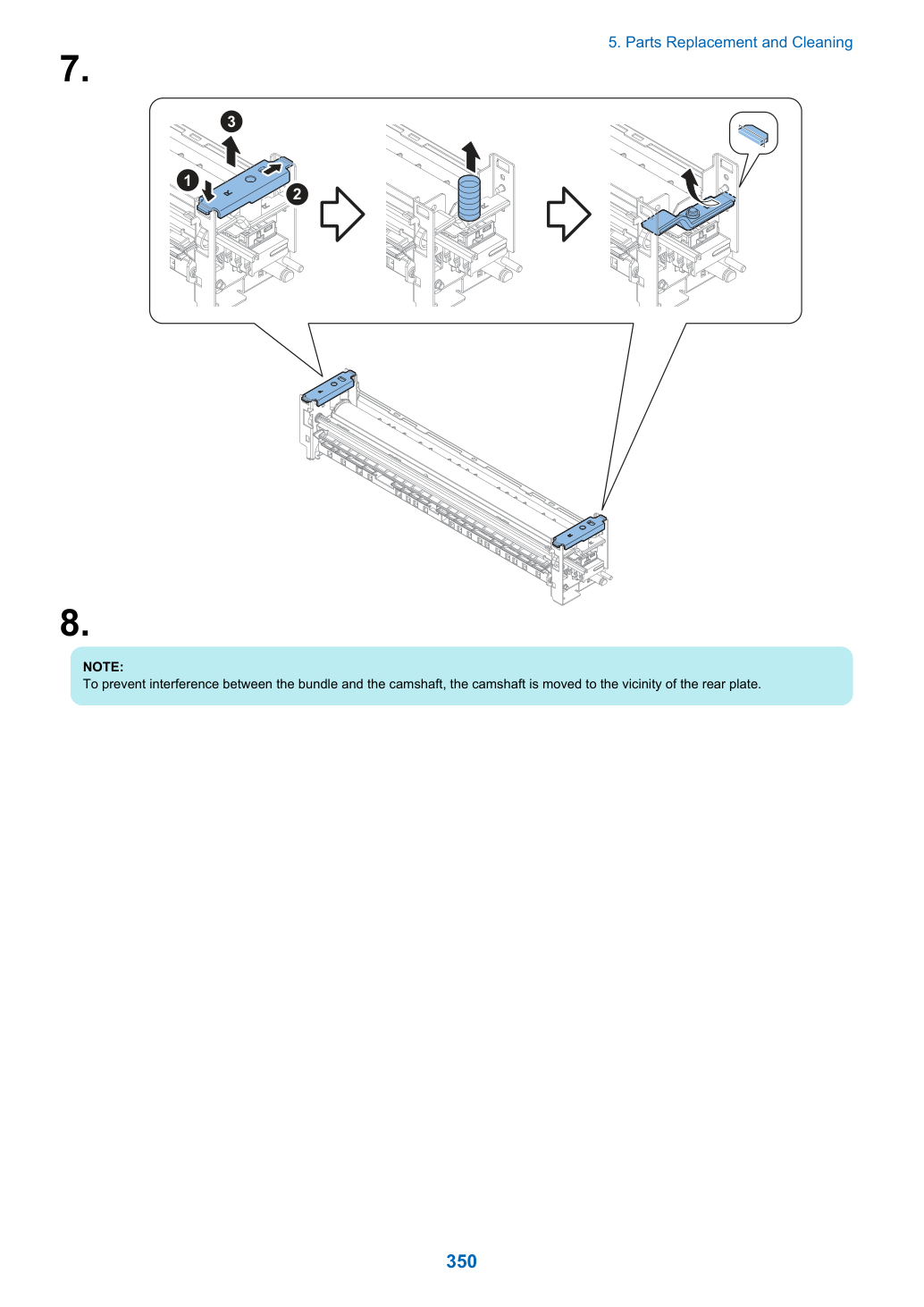

Чтобы предотвратить помехи между пучком и кулачковым валом (camshaft), кулачковый вал переместитесь в район задней пластины.
5. Замена и чистка узлов

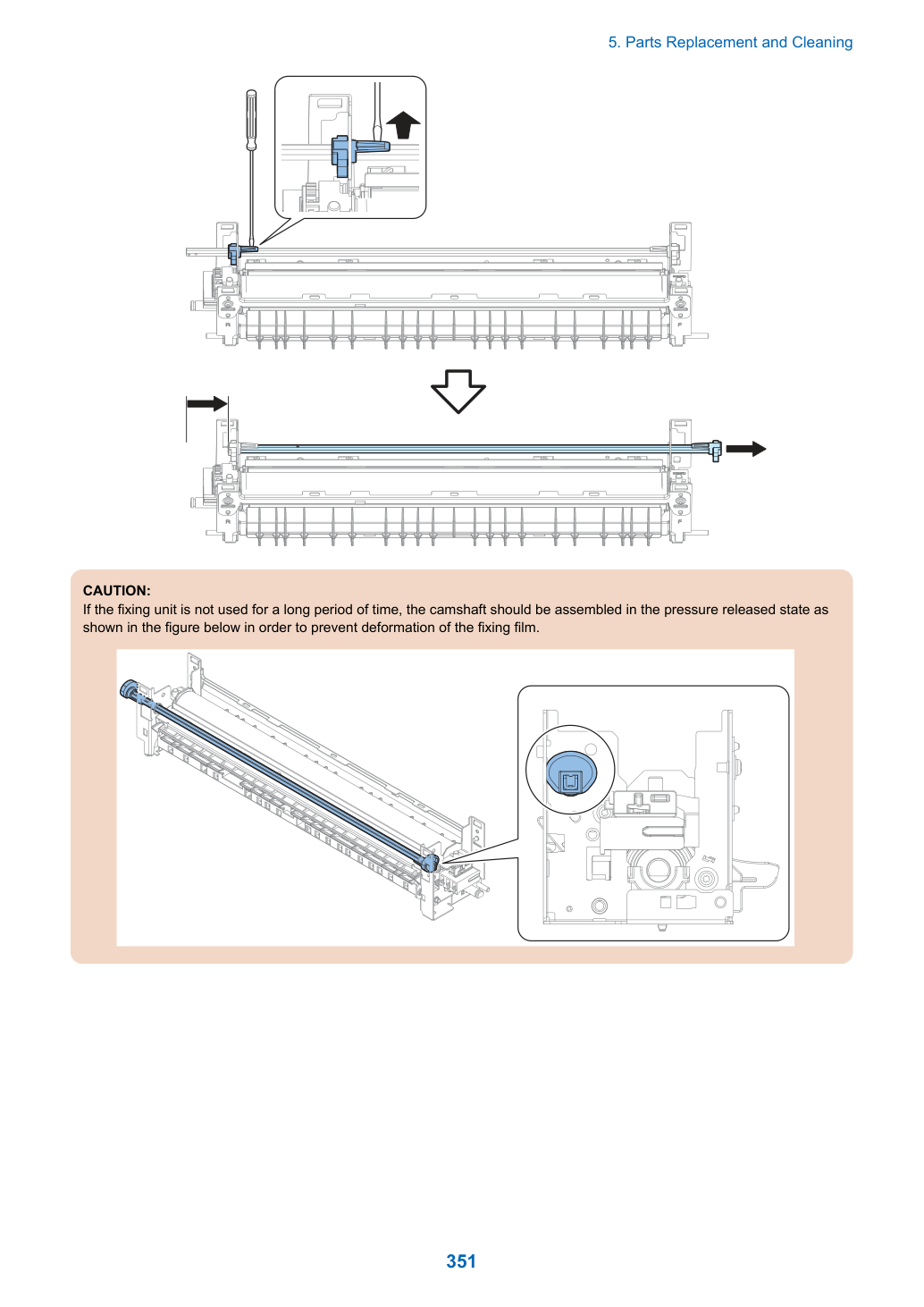

Если узел термоузла (Fixing Unit) не используется в течение длительного времени, кулачковый вал следует собрать в состоянии ослабленного прижима, как показано на рисунке ниже, чтобы предотвратить деформацию пленки термоузла (Fixing film).
5. Замена и чистка узлов

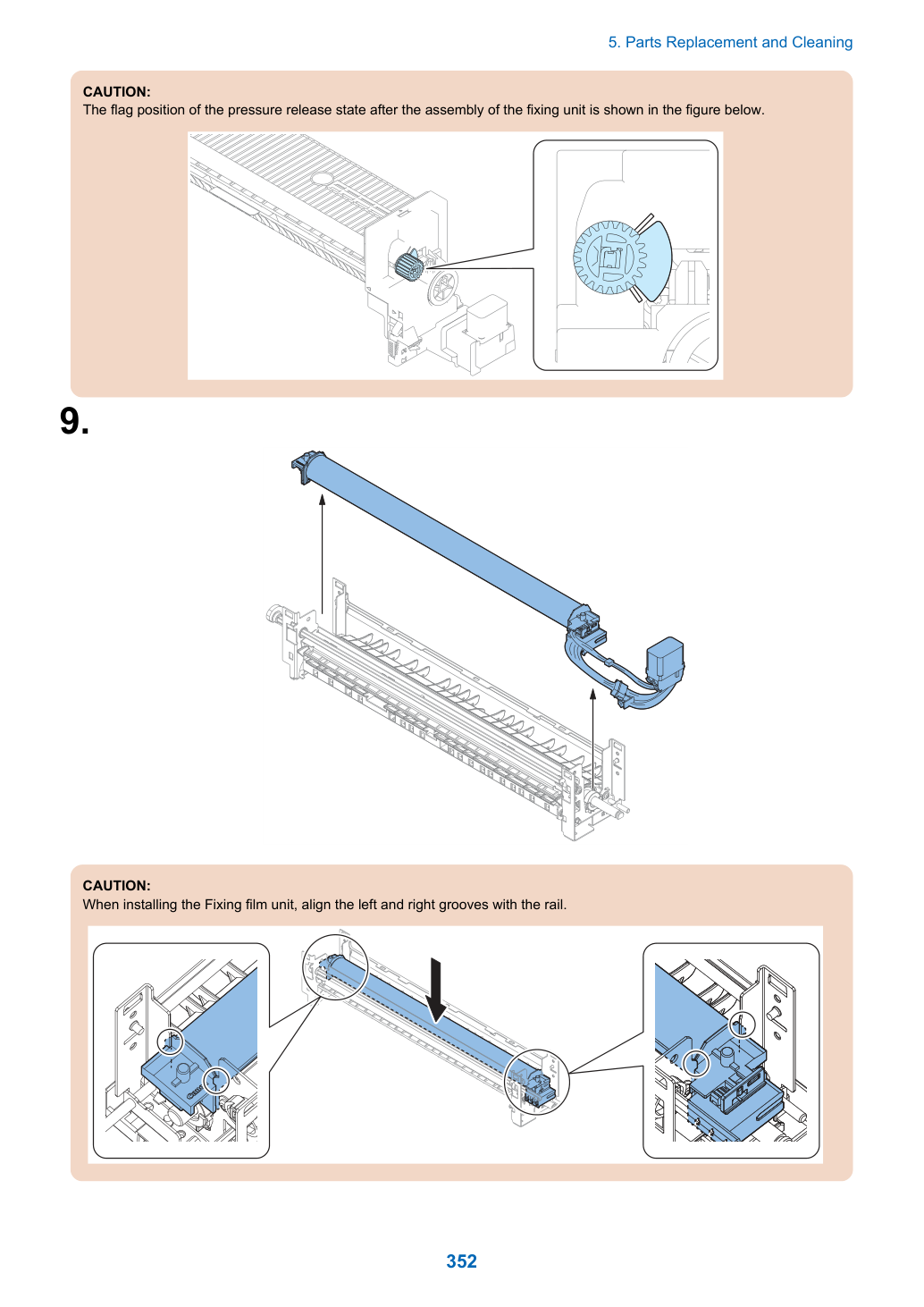

Положение флага состояния ослабленного прижима после сборки узла термоузла (Fixing Unit) показано на рисунке ниже.

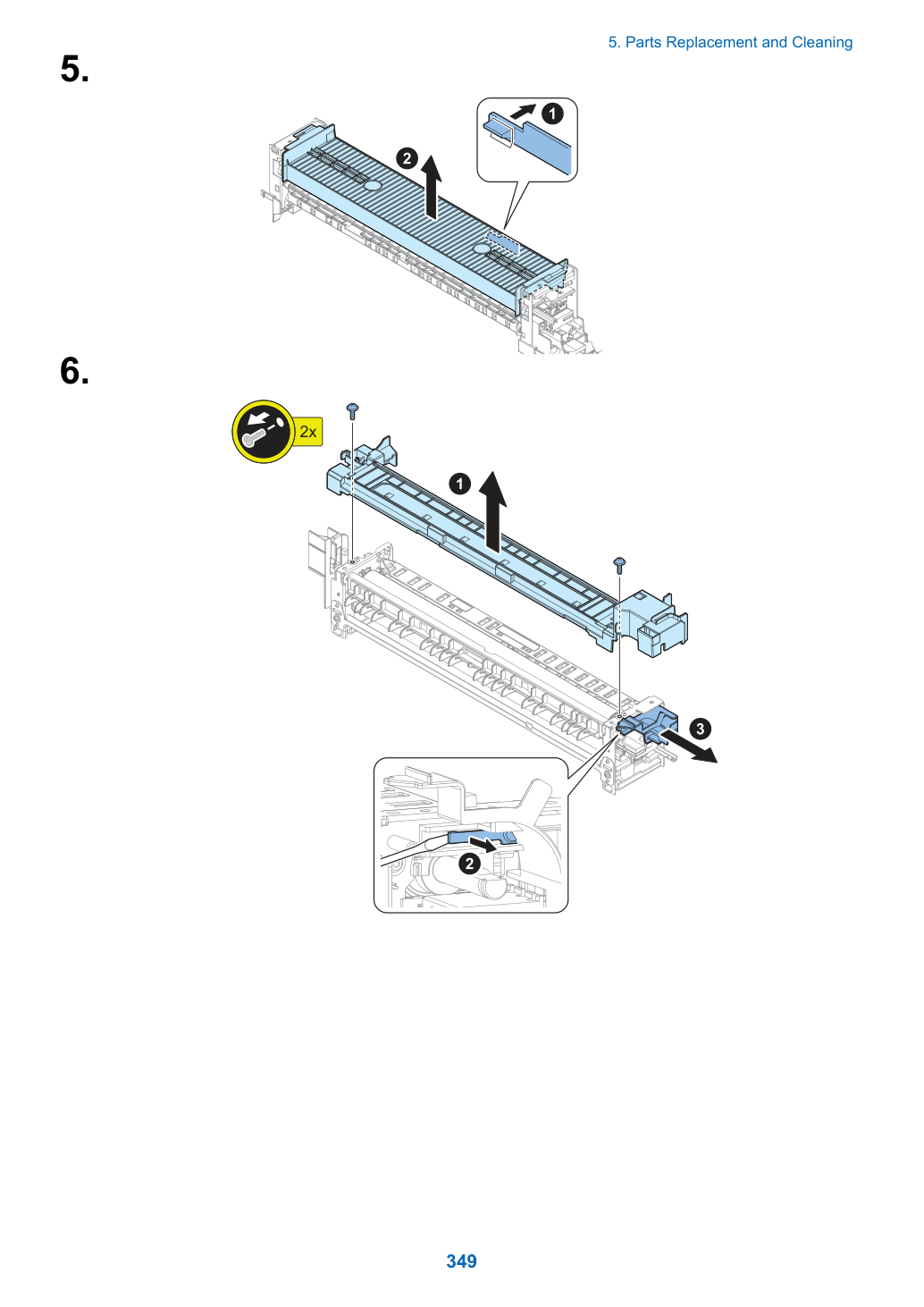

При установке узла пленки термоузла (Fixing film unit) совмести левый и правый пазы с направляющей (rail).
5. Замена и чистка узлов
1. Открой правую дверь (Right Door).
5. Замена и чистка узлов

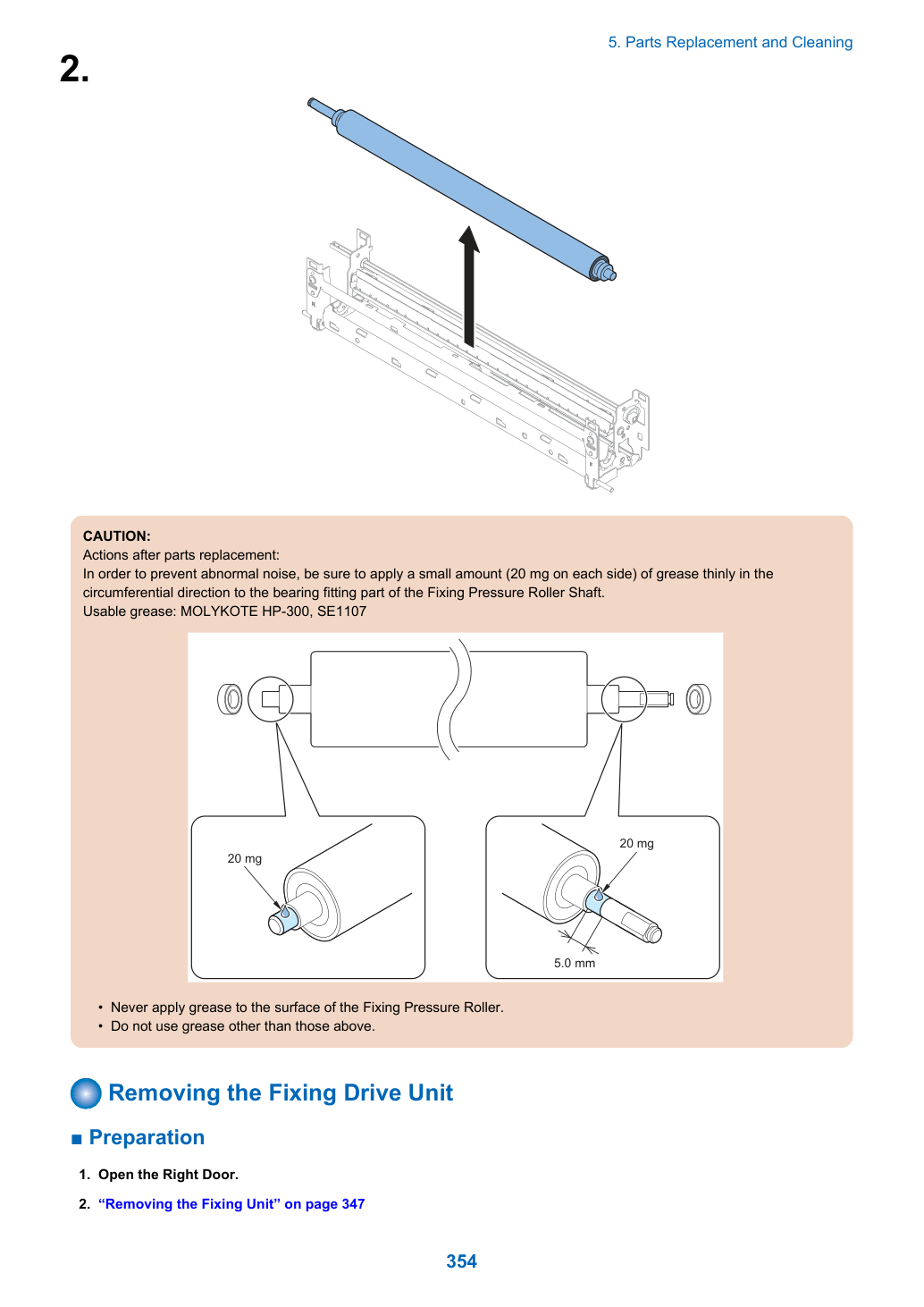

Действия после замены деталей:

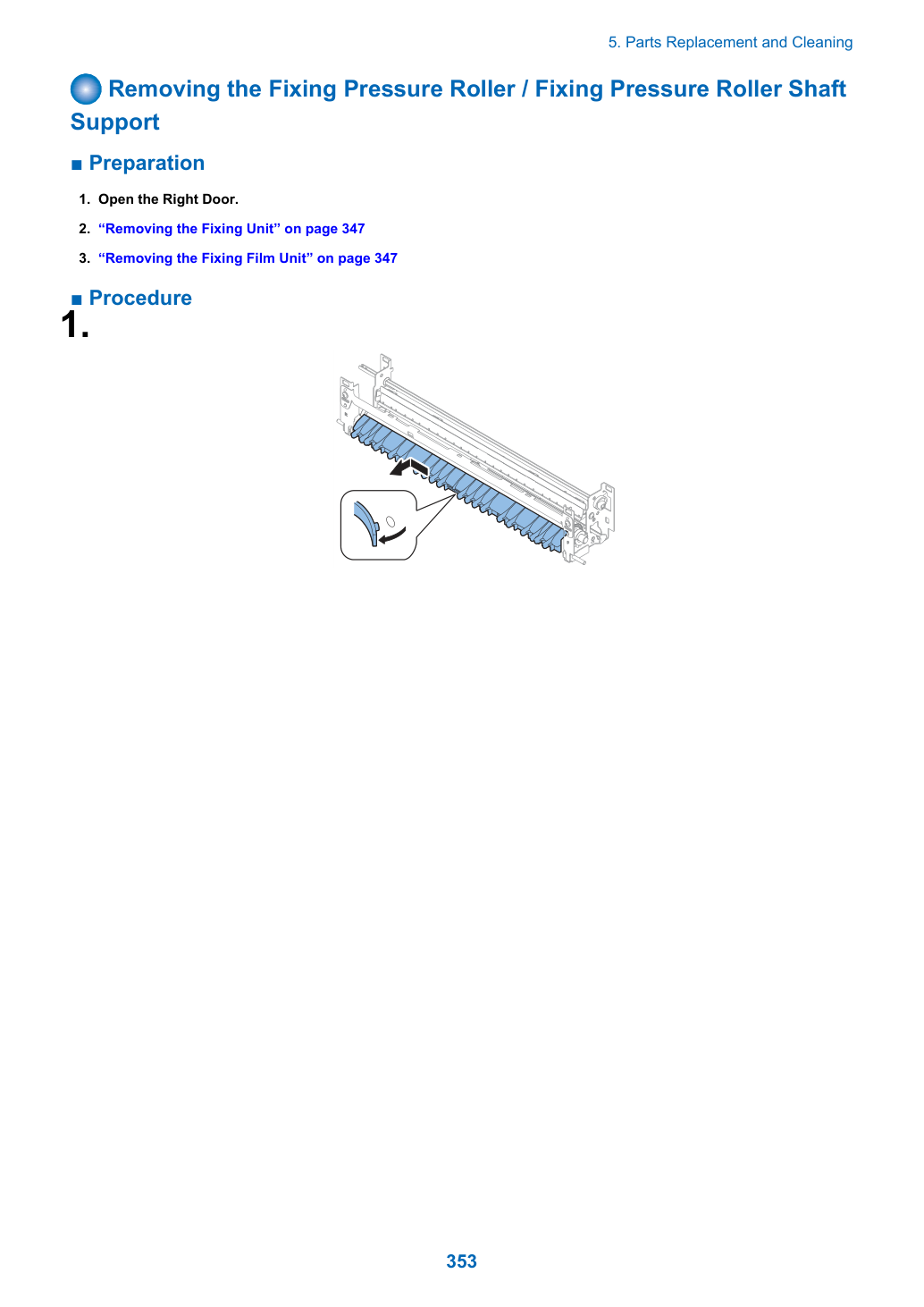

Чтобы предотвратить аномальный шум, нанеси небольшое количество (20 мг на каждую сторону) смазки тонким слоем в направлении окружности на посадочную часть подшипника вала прижимного ролика термоузла (Fixing Pressure Roller Shaft).
• Никогда не наноси смазку на поверхность прижимного ролика термоузла (Fixing Pressure Roller).
• Не используй смазку, отличную от указанной выше.
1. Открой правую дверь (Right Door).
5. Замена и чистка узлов

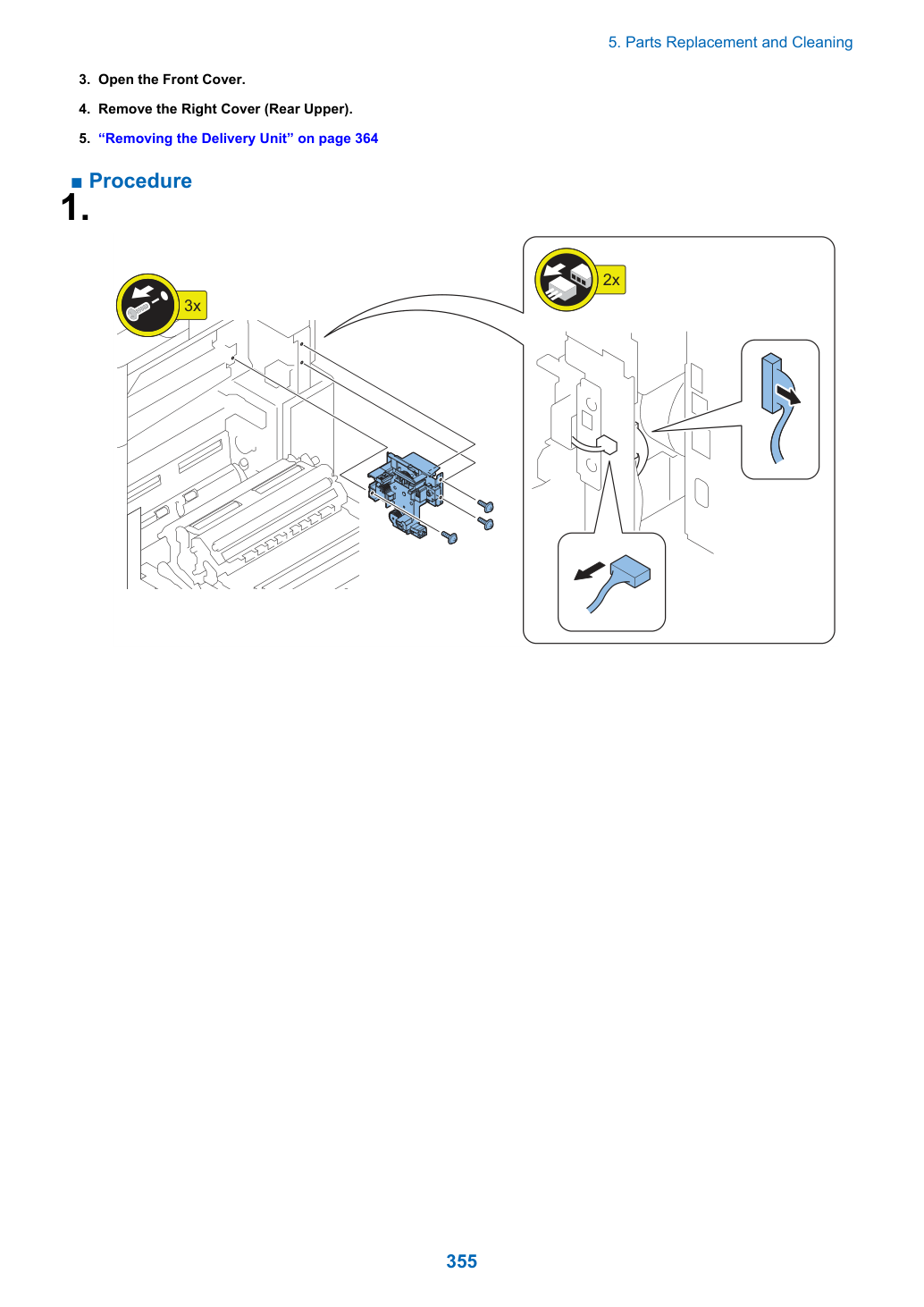

3. Открой переднюю крышку (Front Cover).
4. Снимите правую крышку верхнюю заднюю (Right Cover (Rear Upper)).
5. Замена и чистка узлов
Примечание при монтаже: установи изделие так, чтобы оно было совмещено с одним выступом (boss) слева, а затем с тремя выступами (boss) и одной лапкой (claw) справа.
5. Замена и чистка узлов
После замены расходных материалов убедитесь, что счетчик деталей, показанный ниже, очищен в режиме обслуживания.

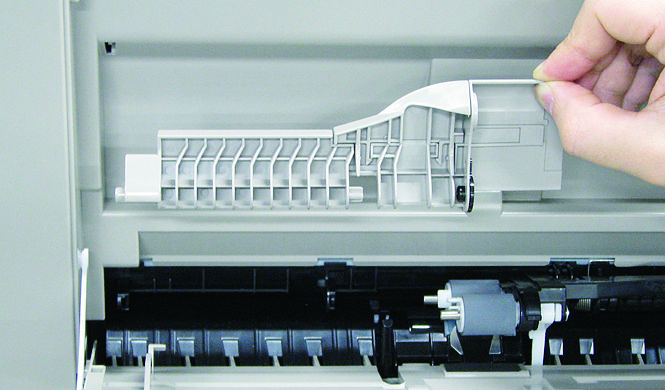

Инструкции по установке: переместите направляющую ролика разделения многоцелевого лотка (Multi-Purpose Tray Separation Roller Guide) в положение, показанное ниже. Если есть люфт, это может привести к замятию.
5. Замена и чистка узлов
1. Извлеки кассету (каждый источник бумаги) (cassette (each paper source)).
• Для кассеты 1: Извлеките кассету 1.
• Для кассеты 2: Извлеките кассету 2.
• Для кассеты 3: Извлеките кассету 3.
• Для кассеты 4: Извлеките кассету 4.
Эта процедура описана в разделе Извлечение кассеты 1. Каждая кассета имеет одинаковую процедуру.
После замены расходных материалов убедитесь, что счетчик деталей, показанный ниже, очищен в режиме обслуживания.
5. Замена и чистка узлов

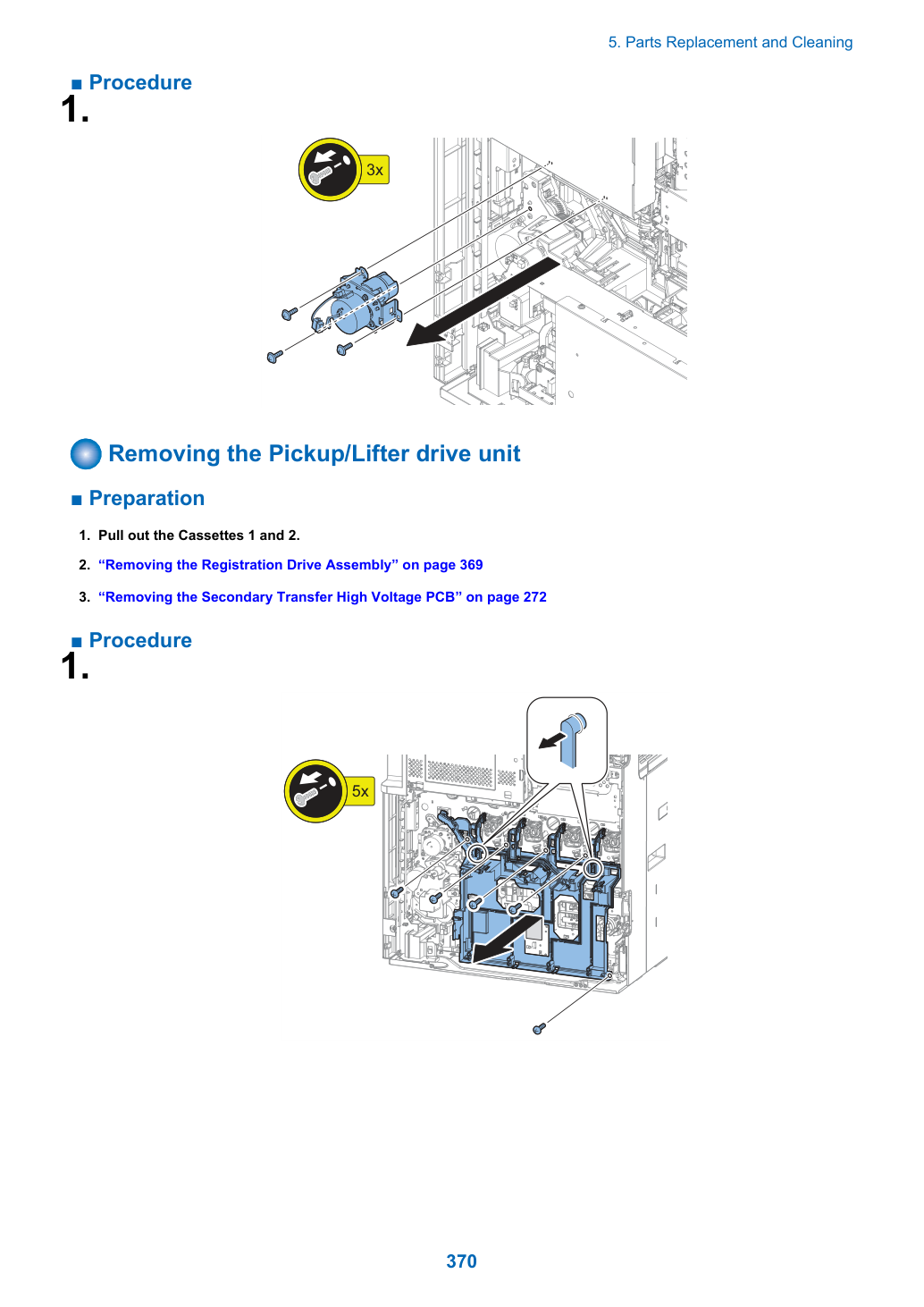

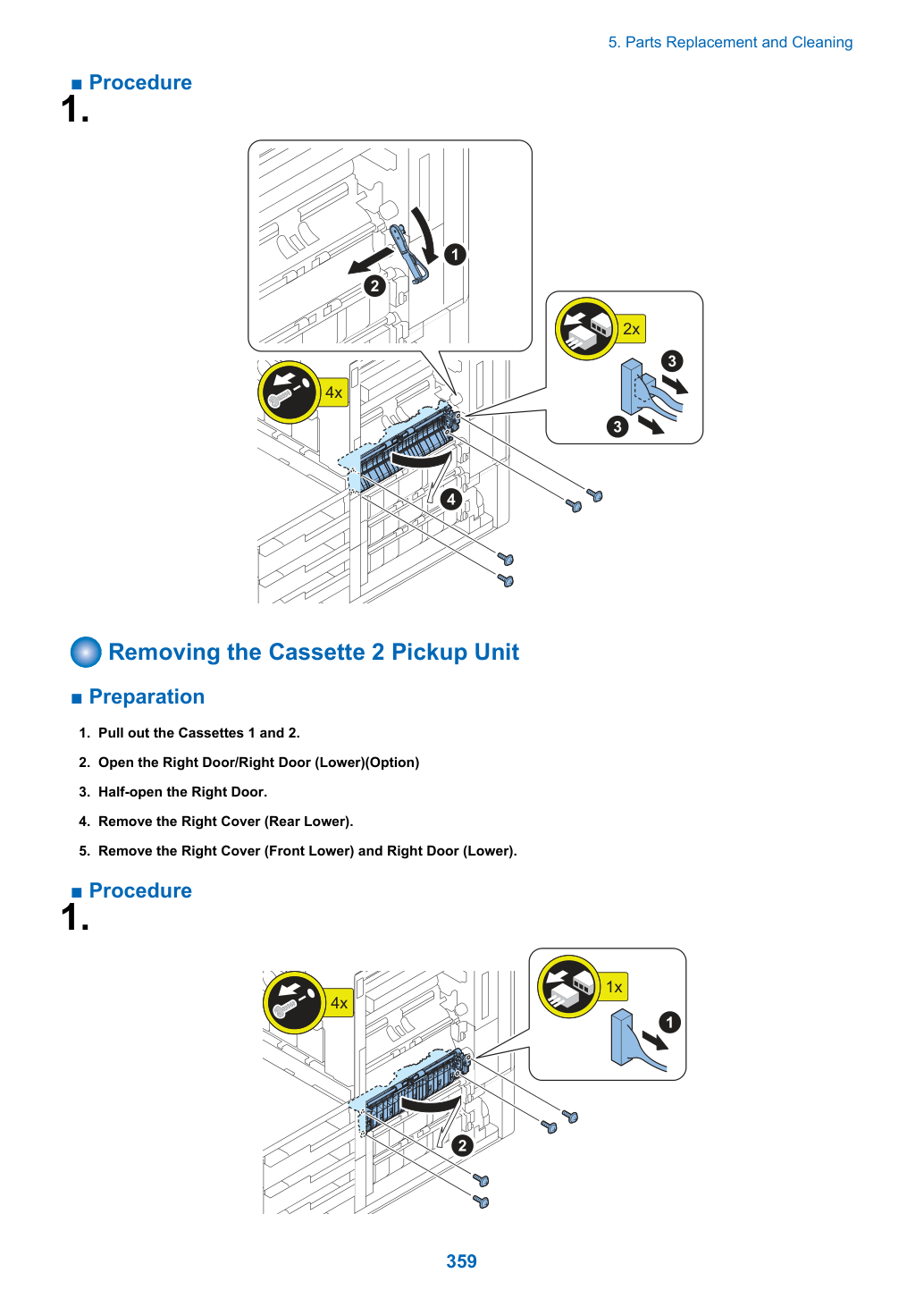

1. Извлеките кассеты 1 и 2.
2. Откройте правую дверцу/правую дверцу (нижняя)(опция).
3. Полуоткройте правую дверь (Right Door).
4. Снимите правую крышку (Rear Lower).
5. Снимите правую крышку (передняя нижняя) и правую дверцу (нижняя).
5. Замена и чистка узлов

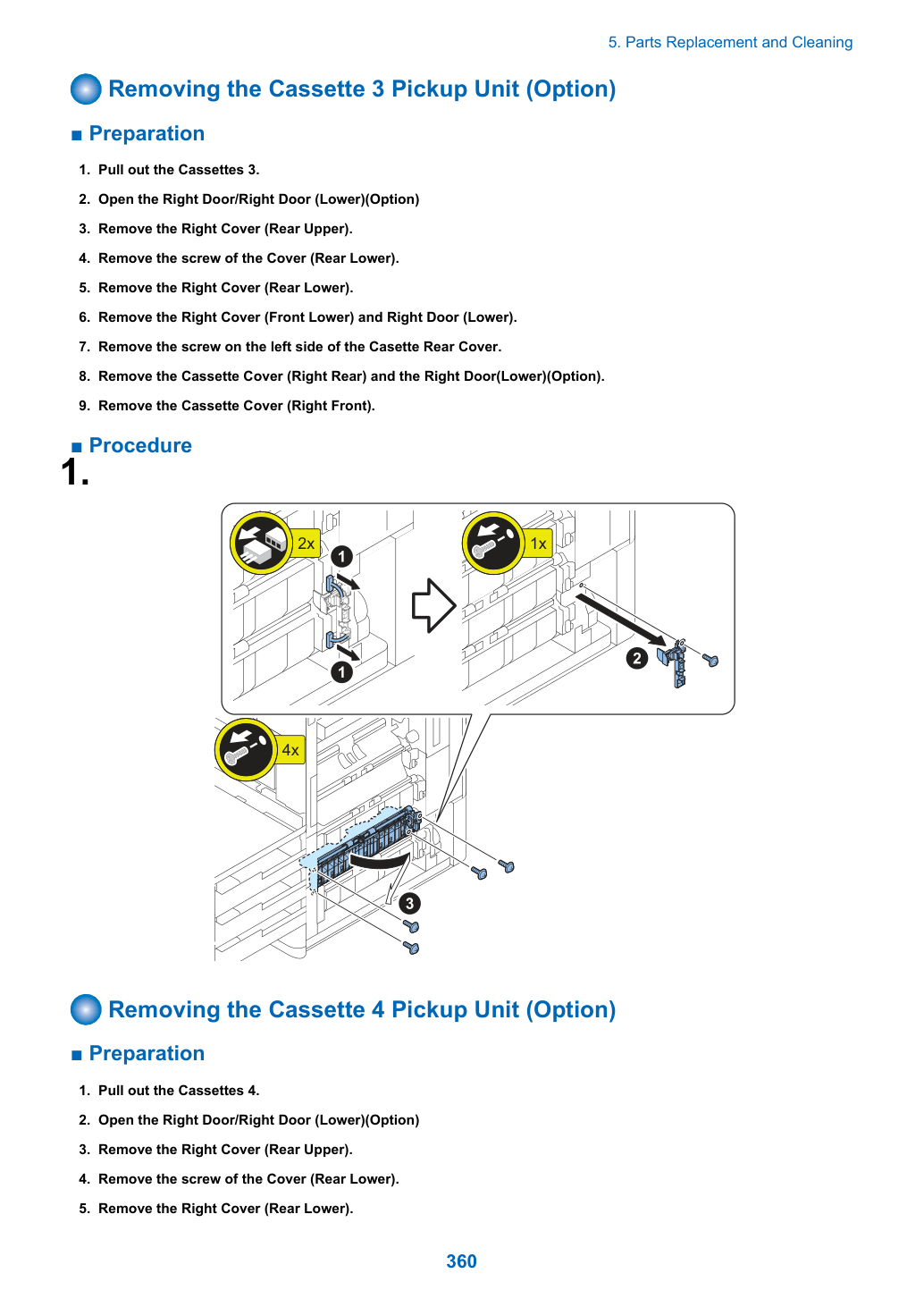

1. Вытащите кассету 3.
2. Откройте правую дверцу/правую дверцу (нижняя)(опция).
3. Снимите правую крышку (задняя верхняя).
4. Снимите винт крышки (Rear Lower).
5. Снимите правую крышку (Rear Lower).
6. Снимите правую крышку (Front Lower) и правую дверь (Lower).
7. Снимите винт на левой стороне задней крышки кассеты (Casette Rear Cover).
8. Снимите крышку кассеты (Right Rear) и правую дверь (Lower) (опция).
9. Снимите крышку кассеты (Right Front).
1. Вытащите кассету 4.
2. Откройте правую дверцу/правую дверцу (нижняя)(опция).
3. Снимите правую крышку (задняя верхняя).
4. Снимите винт крышки (Rear Lower).
5. Снимите правую крышку (Rear Lower).
5. Замена и чистка узлов
6. Снимите правую крышку (Front Lower) и правую дверь (Lower).
7. Снимите винт на левой стороне задней крышки кассеты (Casette Rear Cover).
8. Снимите крышку кассеты (Right Rear) и правую дверь (Lower) (опция).
9. Снимите крышку кассеты (Right Front).
5. Замена и чистка узлов
5. Замена и чистка узлов

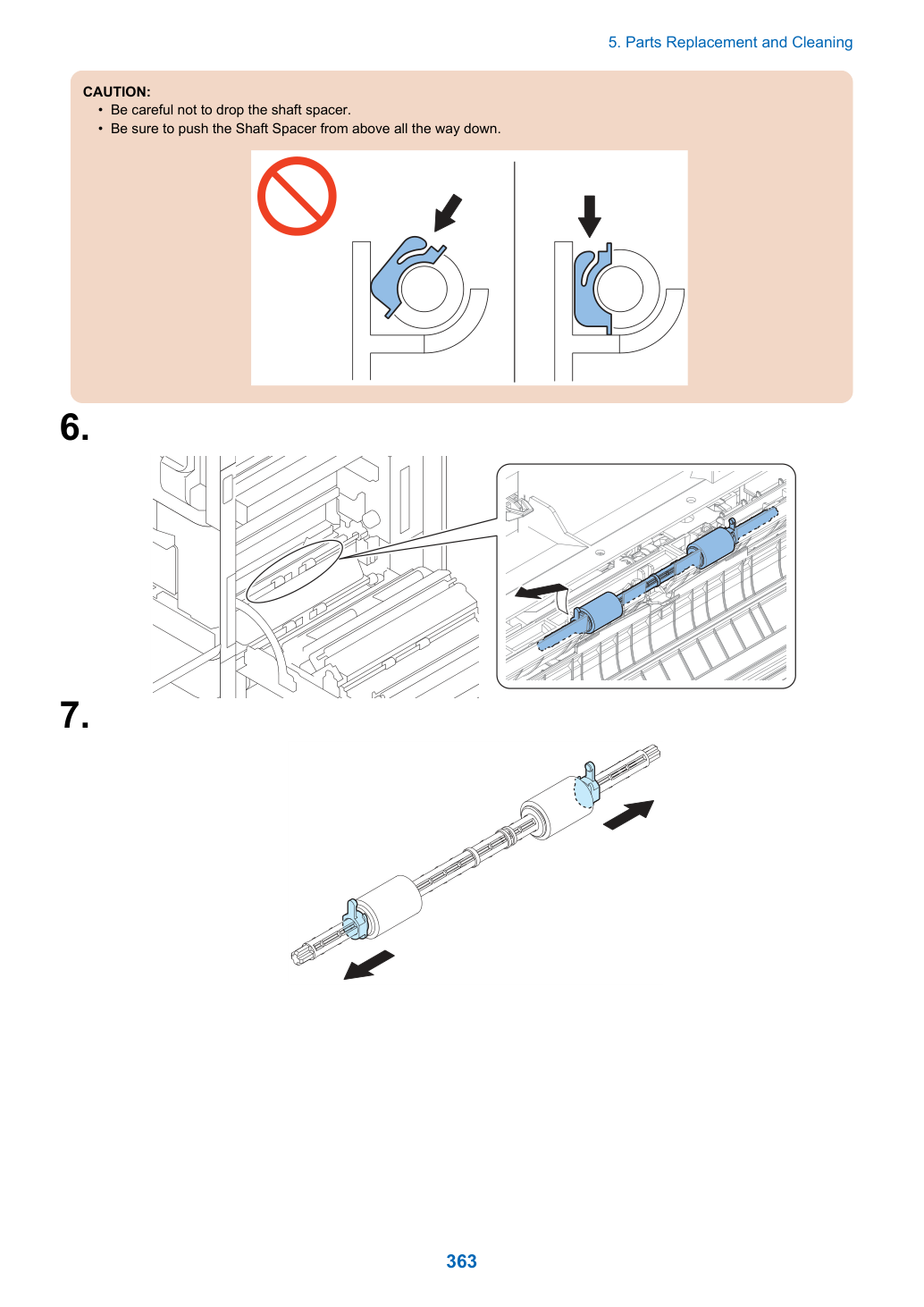

• Будьте осторожны, не уроните распорку вала (shaft spacer).
• Убедитесь, что распорка вала (Shaft Spacer) полностью вдавлена сверху.
5. Замена и чистка узлов

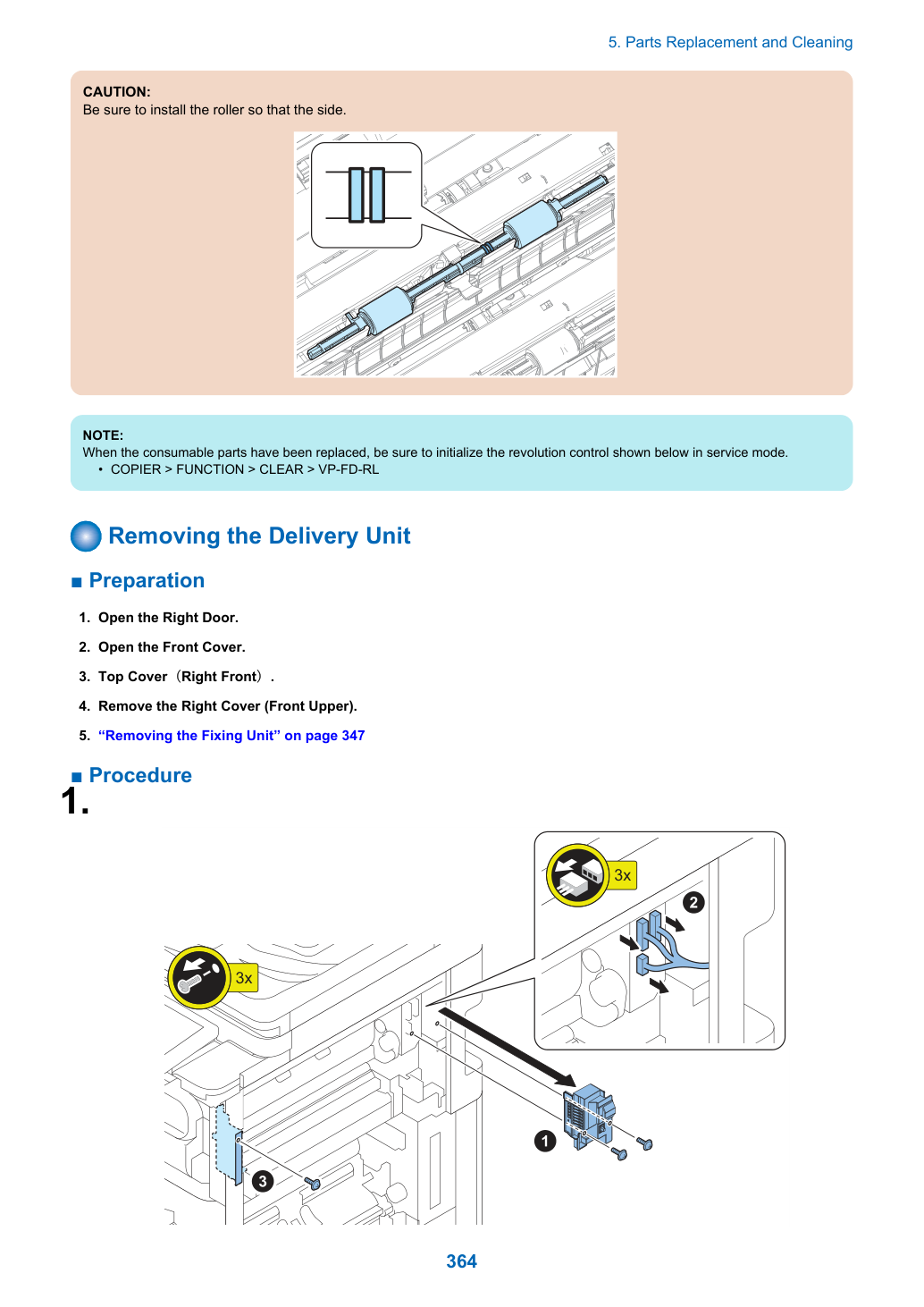

Убедитесь, что ролик установлен так, чтобы сторона.
После замены расходных материалов убедись в инициализации контроля оборотов в сервис-режиме.
1. Открой правую дверь (Right Door).
2. Откройте переднюю крышку (Front Cover).
3. Верхняя крышка (Right Front).
4. Снимите правую крышку (Front Upper).
5. Замена и чистка узлов

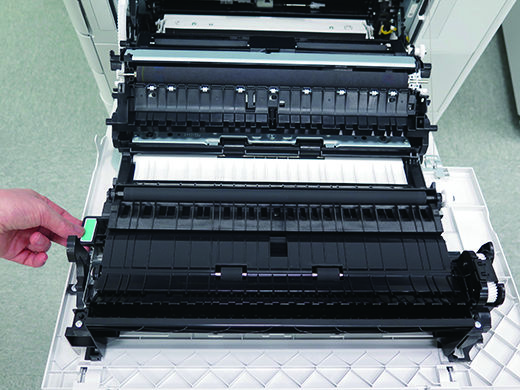

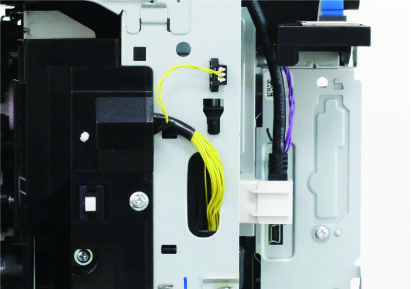

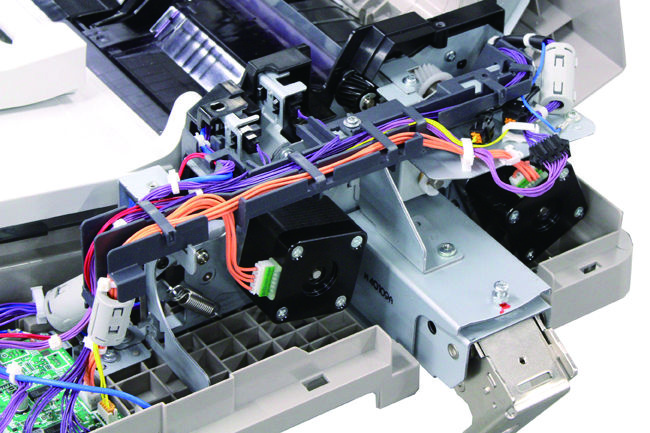

При замене узла подачи установите жгут в положение, показанное ниже.
5. Замена и чистка узлов
5. Замена и чистка узлов
Важные моменты при установке: убедитесь, что контактная пружина (Contact Spring) находится в правильном положении.
5. Замена и чистка узлов
После замены расходных материалов убедись в инициализации контроля оборотов в сервис-режиме.
5. Замена и чистка узлов
1. Открой Front Cover.
2. Извлеките Drum Unit и Developing Unit примерно на 30 мм.
3. Извлеки Cover (Rear Upper).
5. Замена и чистка узлов
1. Извлеките кассеты 1 и 2.
5. Замена и чистка узлов

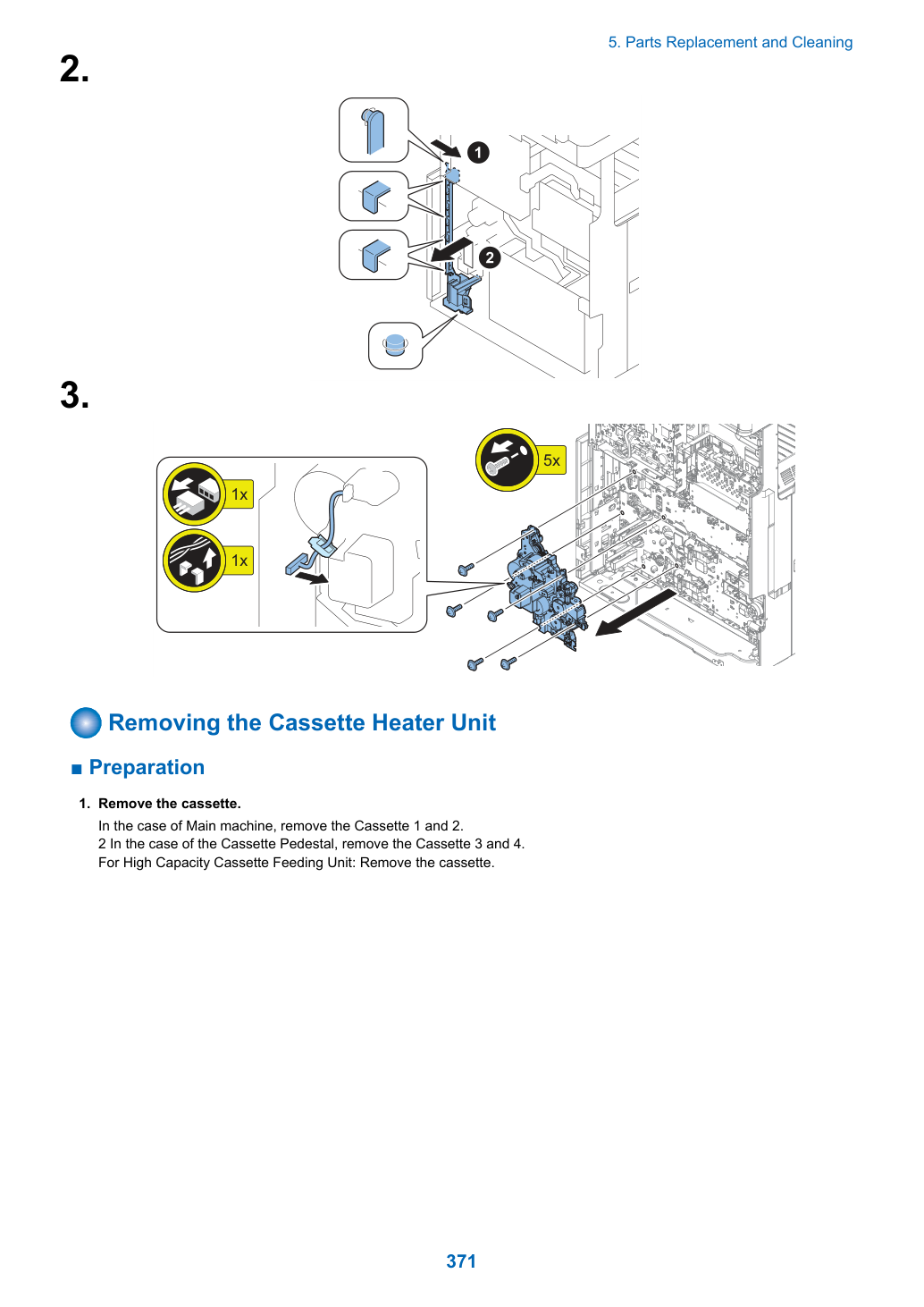

1. Извлеките кассету.
В случае главного аппарата извлеките кассету 1 и 2.
2 В случае тумбы кассет (Cassette Pedestal) извлеките кассету 3 и 4.
Для устройства подачи кассет большой емкости (High Capacity Cassette Feeding Unit): извлеките кассету.
5. Замена и чистка узлов
5. Замена и чистка узлов
2. Очистка безворсовой бумагой, смоченной спиртом.
2. Очистка безворсовой бумагой, смоченной спиртом.
5. Замена и чистка узлов
2. Очистка безворсовой бумагой, смоченной спиртом.
3. Очистка безворсовой бумагой, смоченной спиртом.
5. Замена и чистка узлов
Очистка безворсовой бумагой, смоченной спиртом.
5. Замена и чистка узлов

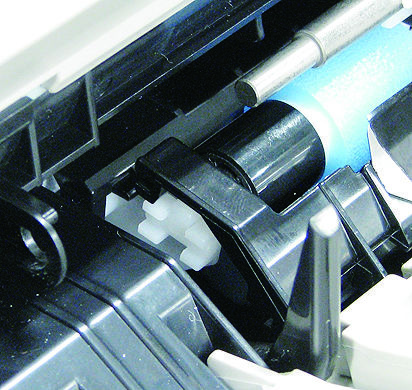

2. Очистка безворсовой бумагой, смоченной спиртом.
2. Очистка безворсовой бумагой, смоченной спиртом.
1. Очистка безворсовой бумагой, смоченной спиртом.
5. Замена и чистка узлов
1. Очистка безворсовой бумагой, смоченной спиртом.
2. Очистка безворсовой бумагой, смоченной спиртом.

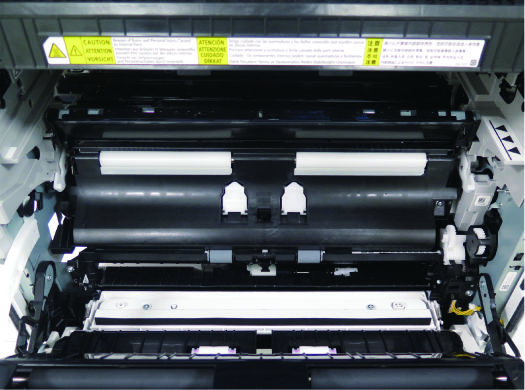

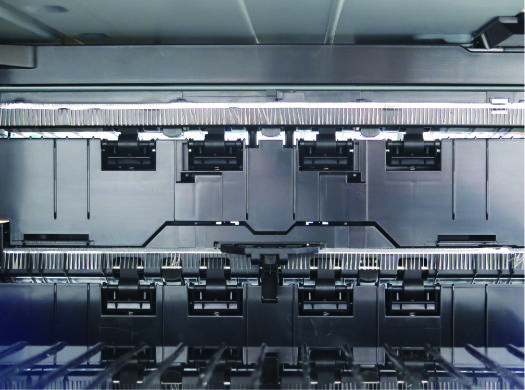

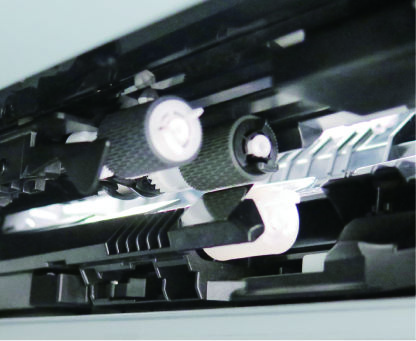

Чистите вертикальные направляющие ролики (Vertical Path Rollers) для каждой кассеты по одинаковой процедуре.
5. Замена и чистка узлов
1. Очистка безворсовой бумагой, смоченной спиртом.
5. Замена и чистка узлов
