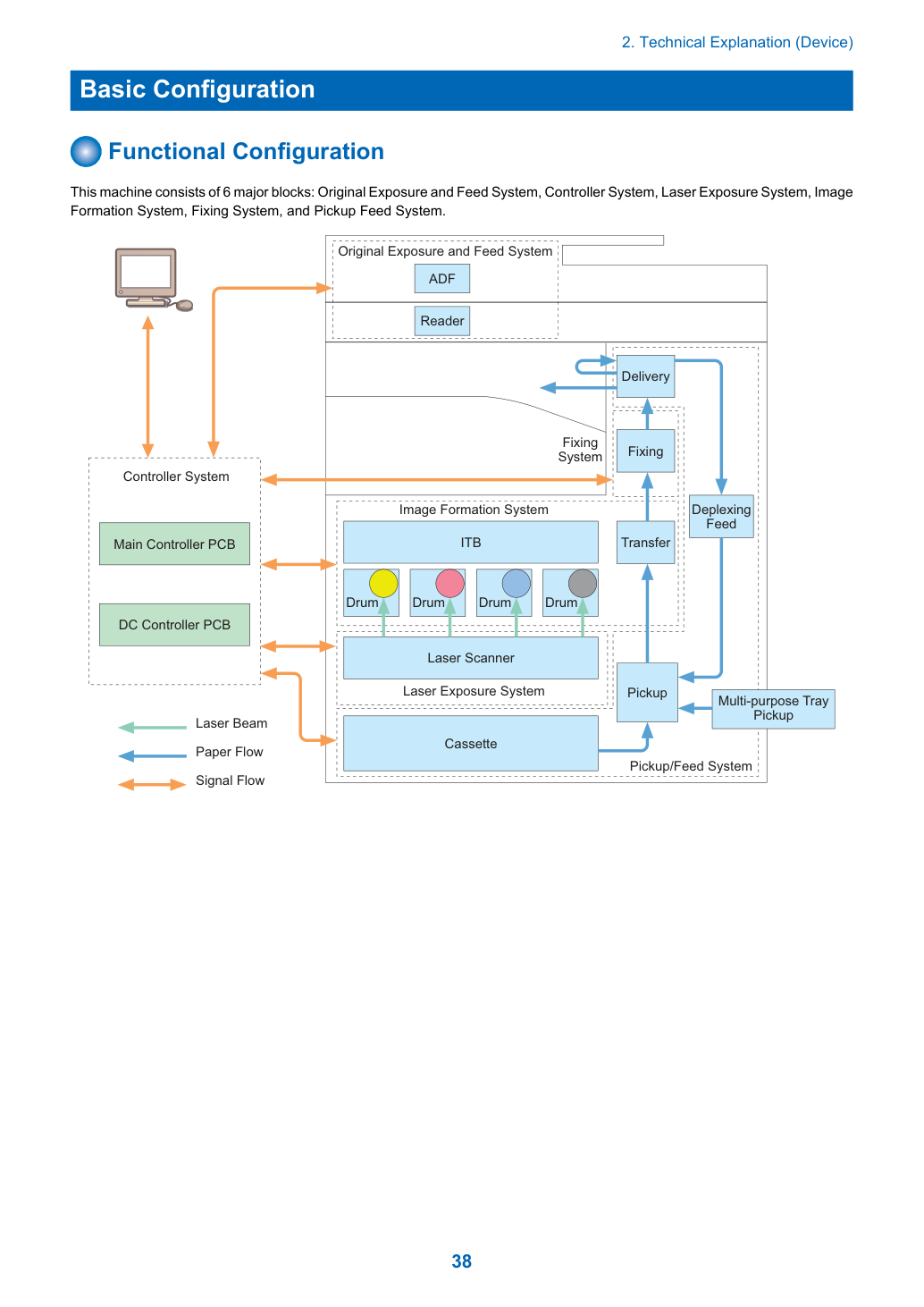

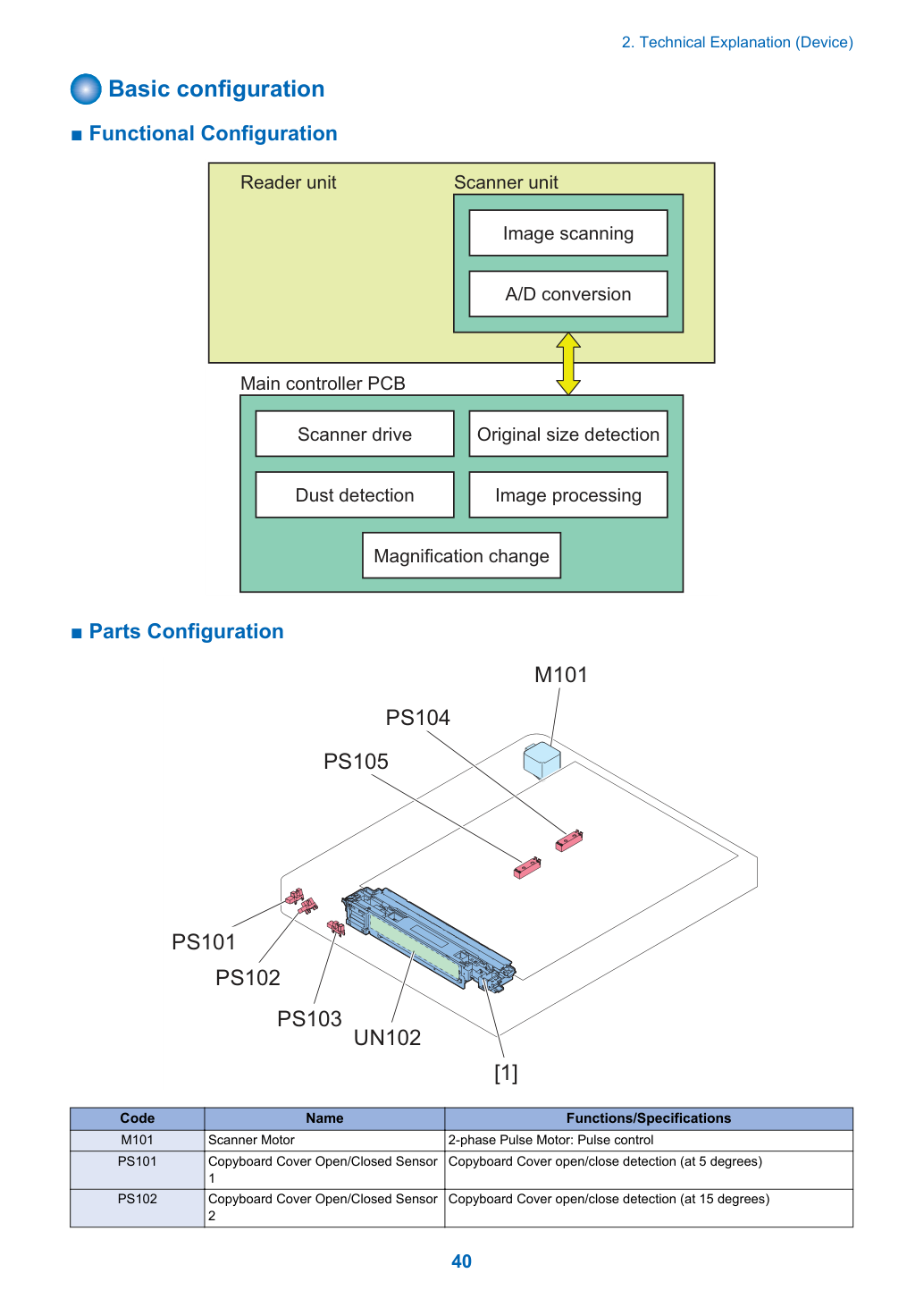

Устройство состоит из 6 основных блоков: система экспонирования и подачи оригиналов, система контроллера, система лазерного экспонирования, система формирования изображения, система фиксации и система подачи захвата.

2. Техническое описание (устройство).

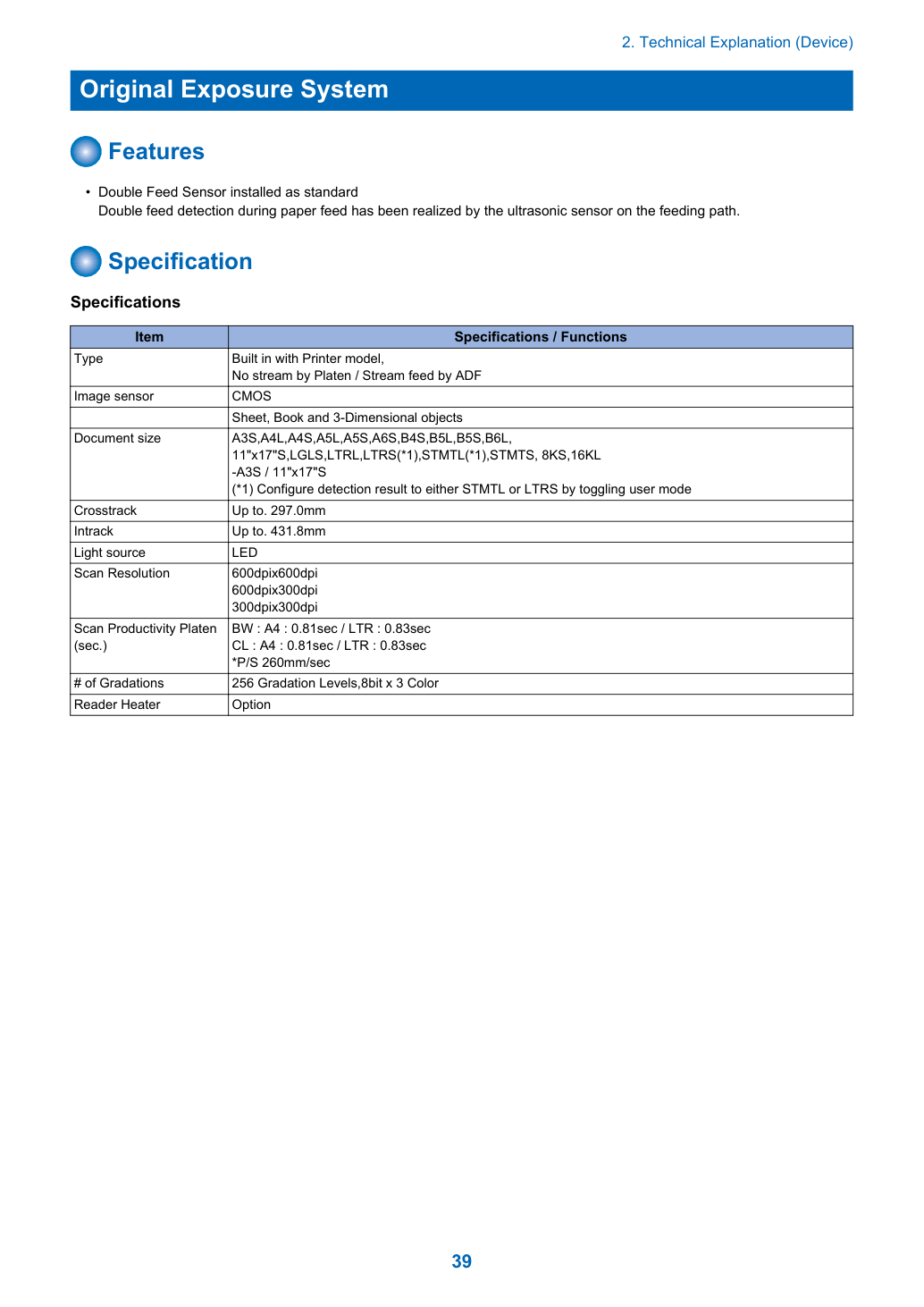

• Датчик двойной подачи установлен в стандартной комплектации. Обнаружение двойной подачи при подаче бумаги реализовано ультразвуковым датчиком на пути подачи.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

Определение размера в вертикальном направлении сканирования PS105 *1 датчик размера оригинала 2 [1] модуль сканера чтение изображения *1: используйте опцию датчика типа AB/INCH только при подключении.

■ Схема электрических цепей это устройство управляется главной печатной платой контроллера.

Главная печатная плата контроллера также управляет печатной платой драйвера DADF и модулем сканера DADF.

Связи электрических компонентов показаны ниже.

E280-0001: ошибка связи между главной печатной платой контроллера и модулем сканера читающей части E280-0002: ошибка связи между главной печатной платой контроллера и модулем сканера читающей части E400-0002: ошибка связи между главной печатной платой контроллера и печатной платой драйвера DADF E400-0003: ошибка связи между главной печатной платой контроллера и печатной платой драйвера DADF ■ модуль сканера модуль сканера, состоящий из светодиода, зеркала, линзы и датчика чтения, используется для экспонирования и чтения оригиналов.

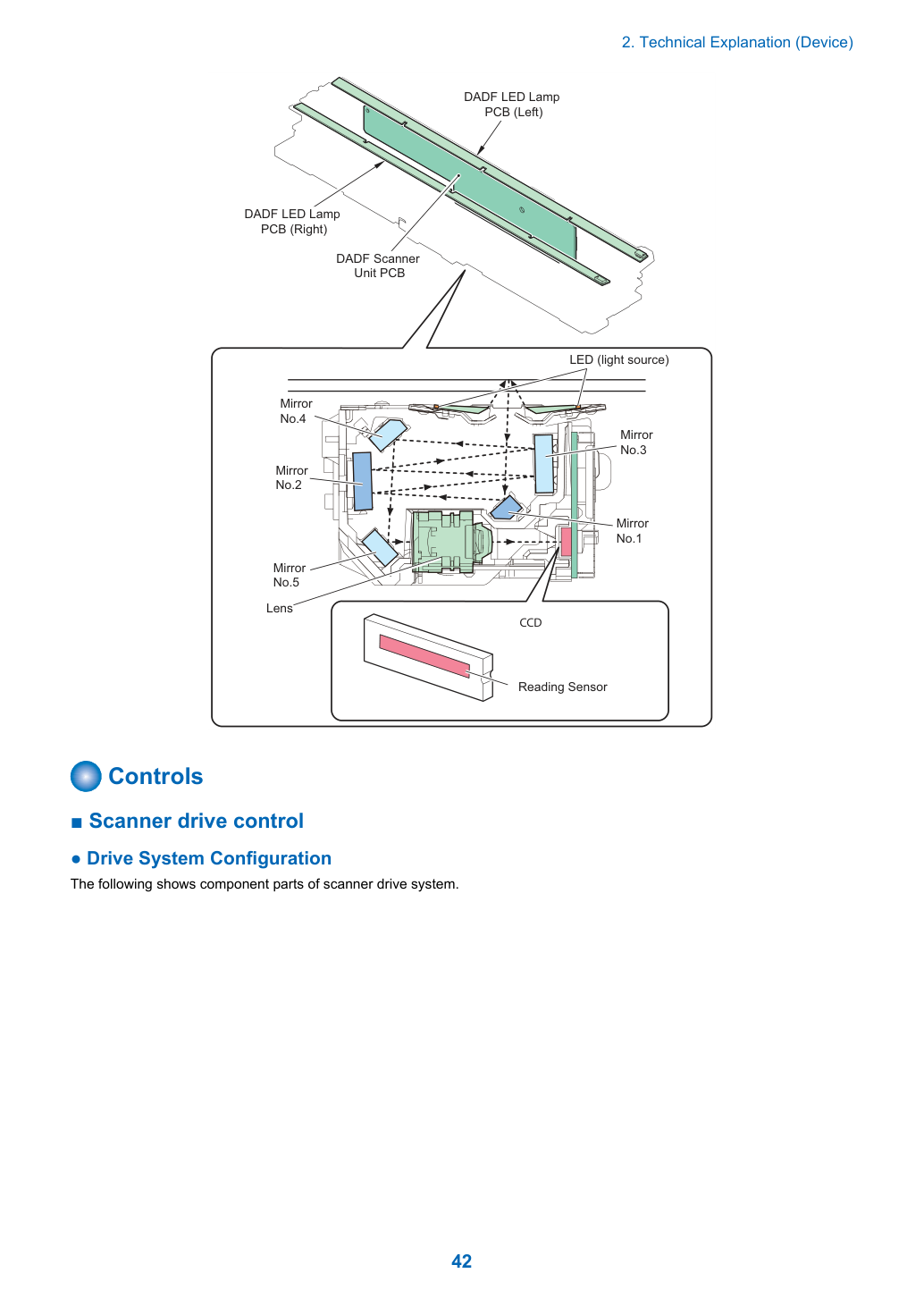

Свет, излучаемый светодиодом, отражается оригиналом и достигает датчика чтения через 5 зеркал отражения.

a. Блок светодиодной лампы Блок светодиодной лампы излучает свет с 2 печатных плат светодиодной лампы (с 40 чипами светодиодов на каждой печатной плате).

Излучаемый свет экспонирует оригинал через пластину отражения.

b. Датчик чтения датчик чтения получает свет, отраженный оригиналом, и читает изображение.

2. Техническое описание (устройство).

Ниже показаны компоненты системы привода сканера.

2. Техническое описание (устройство).

Управляет остановкой/пуском двигателя, направлением вращения и скоростью вращения.

Ниже показаны компоненты управления двигателем сканера.

Драйвер двигателя на главной печатной плате контроллера управляет остановкой/пуском, направлением вращения и скоростью вращения двигателя сканера на основе сигналов от процессора.

1. Обратная операция после сканирования изображения.

После сканирования изображения обратная операция в положение затенения модуля сканера управляется с постоянной скоростью независимо от режима цвета.

2. Прямая операция при сканировании изображения.

При сканировании изображения работа модуля сканера управляется следующим образом.

скорость, длина смещения [1] [2] [3] [4] [1] зона ускорения: ускоряется в соответствии с выбранным режимом.

движется для стабилизации скорости.

[3] Зона чтения изображения: читает изображение с определённой скоростью.

(в режиме чёрно-белой печати/отправки в два раза быстрее, чем в режиме полноцветной печати.) [4] Зона замедления: после заднего края изображения немедленно замедляется и останавливается.

2. Техническое описание (устройство).

• Регулировка начального положения (вертикальное направление сканирования) при чтении с планшета COPIER > ADJUST > ADJ-XY > ADJ-X ■ Определение размера оригинала ● Обзор Машина определяет размер оригинала по комбинации результатов измерений отражённого света в конкретных точках датчика отражения (Reflection Sensor) и узла сканера (Scanner Unit).

Кроме того, измерение выполняется для каждого размера, чтобы обеспечить точное определение даже если оригинал сдвинулся при закрытии АПД.

В горизонтальном направлении сканирования уровень датчика для каждой позиции определения размера оригинала измеряется перемещением узла сканера (Scanner Unit) в показанную позицию определения.

Размер в вертикальном направлении сканирования определяется с использованием датчиков, установленных в следующих позициях.

Датчик, на который реагирует машина, зависит от направления вывода.

*1 : Если опция не подключена, установка AB или INCH (наличие или отсутствие установки опции зависит от модели).

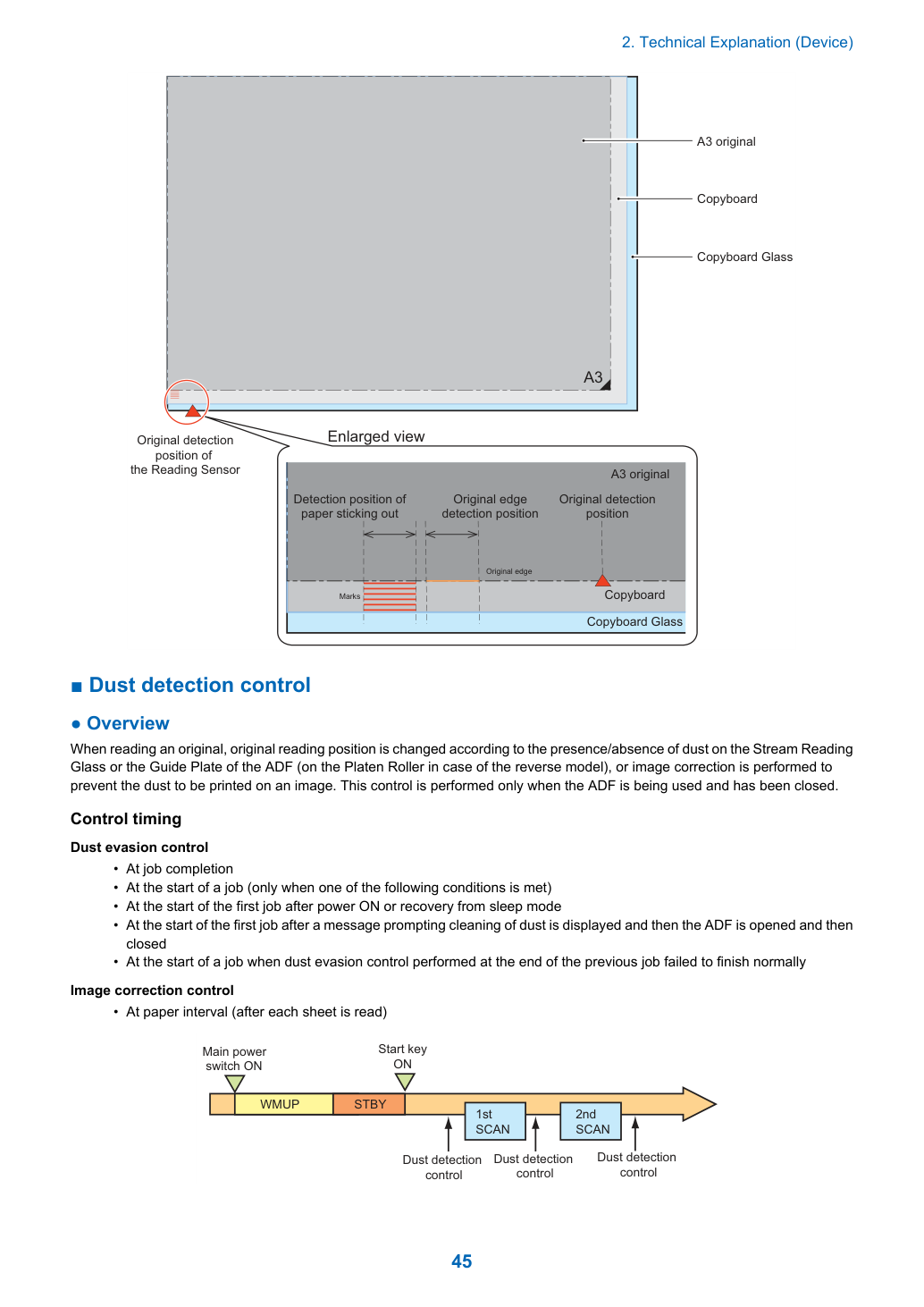

Метки нанесены на планшет снаружи размера A3. Определение края оригинала и обнаружение метки выполняются последовательно.

Если метка не обнаружена, оригинал идентифицируется как "выступающий" и в горизонтальном направлении сканирования устанавливается максимальный размер (A3).

2. Техническое описание (устройство).

Позиция определения оригинала, выступающего Метки Край оригинала Позиция определения края оригинала Позиция определения оригинала Позиция определения оригинала датчика чтения (Reading Sensor) ■ Управление обнаружением пыли ● Обзор При чтении оригинала позиция чтения оригинала изменяется в зависимости от наличия/отсутствия пыли на потоковом стекле чтения (Stream Reading Glass) или направляющей пластине АПД (на ролике прижима (Platen Roller) в случае реверсивной модели), или выполняется коррекция изображения для предотвращения печати пыли на изображение. Это управление выполняется только когда АПД используется и закрыт.

2. Техническое описание (устройство).

Датчик чтения (Reading Sensor) определяет наличие/отсутствие пыли в позициях чтения A, B и C по порядку, и позиция с наименьшим количеством пыли становится позицией чтения для следующего задания.

• При запуске задания Как в момент завершения задания, наличие/отсутствие пыли определяется во всех позициях (A, B и C по порядку).

Позиция с наименьшим количеством пыли используется как позиция чтения и начинается чтение.

Узел сканера (Scanner Unit) не перемещается.

Чтение выполняется в позиции, определённой управлением, выполненным при завершении задания или при запуске задания, и коррекция изображения выполняется, если пыль обнаружена в этой позиции.

• Регулировка уровня коррекции изображения при потоковом чтении COPIER > OPTION > IMG-RDR > DFDST-L1 • Регулировка уровня обнаружения пыли при потоковом чтении COPIER > OPTION > IMG-RDR > DFDST-L2 ● Управление обнаружением пыли на белой пластине Плавающая пыль внутри считывателя может прилипнуть к белой пластине и вызвать полосы на изображениях.

Обнаружение пыли на белой пластине и коррекция выполняются для снижения эффекта плавающей пыли.

2. Техническое описание (устройство).

a. Обнаружение пыли на белой пластине Пыль на белой пластине обнаруживается, координата и ширина пыли определяются путём сравнения коэффициента градации сдвига (shift shading) и коэффициента градации фиксированной градации (fixed shading).

b. Коррекция пыли на белой пластине Когда пыль обнаружена обнаружением пыли на белой пластине, коэффициент градации области пыли компенсируется коэффициентом с обеих сторон для снижения эффекта пыли. Скомпенсированный коэффициент используется для коррекции градации.

Когда пыль идентифицирована обнаружением пыли на белой пластине, коэффициент градации области пыли, который будет использован для коррекции градации, компенсируется коэффициентом с обеих сторон для снижения эффекта пыли. Скомпенсированный коэффициент используется для коррекции градации.

Вычисление коэффициента градации (сдвиг градации на эталонную область) Вычисление коэффициента градации (из фиксированной градации на позицию коррекции градации) Определение координат начала пыли и ширины Коррекция коэффициента области пыли с использованием данных обеих сторон Фиксирование позиции градации Позиция коррекции градации Эталонная область (область вычисления коэффициента градации) Белая пластина Область пыли Сравнение ● Управление обнаружением пыли на направляющей пластине Пыль, прилипшая к потоковому стеклу чтения (Stream Reading Glass) и направляющей пластине, идентифицируется и непрерывные линии из-за прилипания пыли к потоковому стеклу чтения корректируются.

1. Перед тем как оригинал достигнет направляющей пластины, направляющая пластина сканируется и определяются координата и ширина пыли.

2. Когда оригинал достиг направляющей пластины, определяется передний край оригинала.

3. Данные, отсканированные до и после того, как оригинал достиг направляющей пластины, сравниваются и любые оставшиеся данные идентифицируются как пыль, прилипшая

к потоковому стеклу чтения, и применяется коррекция.

Когда идентифицируется как пыль, прилипшая к потоковому стеклу чтения, данные пыли записываются для каждой страницы.

При выводе записанных страниц применяется коррекция изображения и страницы выводятся.

Линии с максимальной шириной 20 пиксельей могут быть скорректированы.

Кроме того, если возникли непрерывные линии из-за плавающей пыли, они могут быть скорректированы до 6 пиксельей.

Регулировка уровня обнаружения пыли при использовании DADF (между оригиналами) ПРИМЕЧАНИЕ:

При использовании реверсивного АПД режим обслуживания регулирует только уровень.

При использовании однопроходного АПД режим обслуживания только включает/выключает.

2. Техническое описание (устройство).

Регулировка уровня обнаружения пыли (при начальном потоковом чтении) • Регулировка уровня обнаружения пыли (при начальном потоковом чтении) [лицевая сторона] COPIER > OPTION > IMG-RDR > DFDST-L2 • Регулировка уровня обнаружения пыли (при начальном потоковом чтении) [обратная сторона] COPIER > OPTION > IMG-RDR > DF2DSTL2 Меню настроек/регистрации (Справочная информация) • Включение/выключение удаления линейного загрязнения [Настройки/регистрация] > [Настройки функций] > [Общие] > [Настройки сканирования] > [Предотвращение полос] ■ Обнаружение пустой бумаги Машина может обнаружить пустой оригинал, включённый в данные, прочитанные при потоковом чтении при использовании функции сканирования, и пропустить пустой оригинал.

Данные, прочитанные при потоковом чтении, используются для определения пустой бумаги в части обработки изображения (Image Processing).

● Изменение коэффициента увеличения в горизонтальном направлении сканирования При сканировании с планшета и сканировании с DADF сканирование в горизонтальном направлении сканирования для копирования всегда использует размер 100%. Изменение коэффициента увеличения выполняется обработкой изображения узлом главного контроллера (Main Controller Assembly). При отправке узел главного контроллера выполняет обработку данных с указанным разрешением.

• Точная регулировка коэффициента увеличения изображения в горизонтальном направлении сканирования при двусторонном чтении [лицевая сторона] FEEDER > ADJUST > ADJMSCN1 • Точная регулировка коэффициента увеличения изображения в горизонтальном направлении сканирования при двусторонном чтении [обратная сторона] FEEDER > ADJUST > ADJMSCN2 ● Изменение коэффициента увеличения в вертикальном направлении сканирования Изменение коэффициента увеличения в вертикальном направлении сканирования при копировании выполняется путём изменения скорости подачи оригинала, скорости сканирования и коэффициента пропуска.

Сторона вывода может расширить линии вертикального сканирования на 200% с функцией ASIC, поэтому скорость подачи не требует снижения даже при коэффициенте увеличения 100% или выше.

• Точная регулировка коэффициента увеличения изображения в вертикальном направлении сканирования при чтении DADF [лицевая сторона] FEEDER > ADJUST > LA-SPEED • Точная регулировка коэффициента увеличения изображения в вертикальном направлении сканирования при чтении DADF [обратная сторона] FEEDER > ADJUST > LA-SPD2 ■ Обработка изображения Функции печатной платы (PCB), связанные с обработкой изображения, показаны ниже:

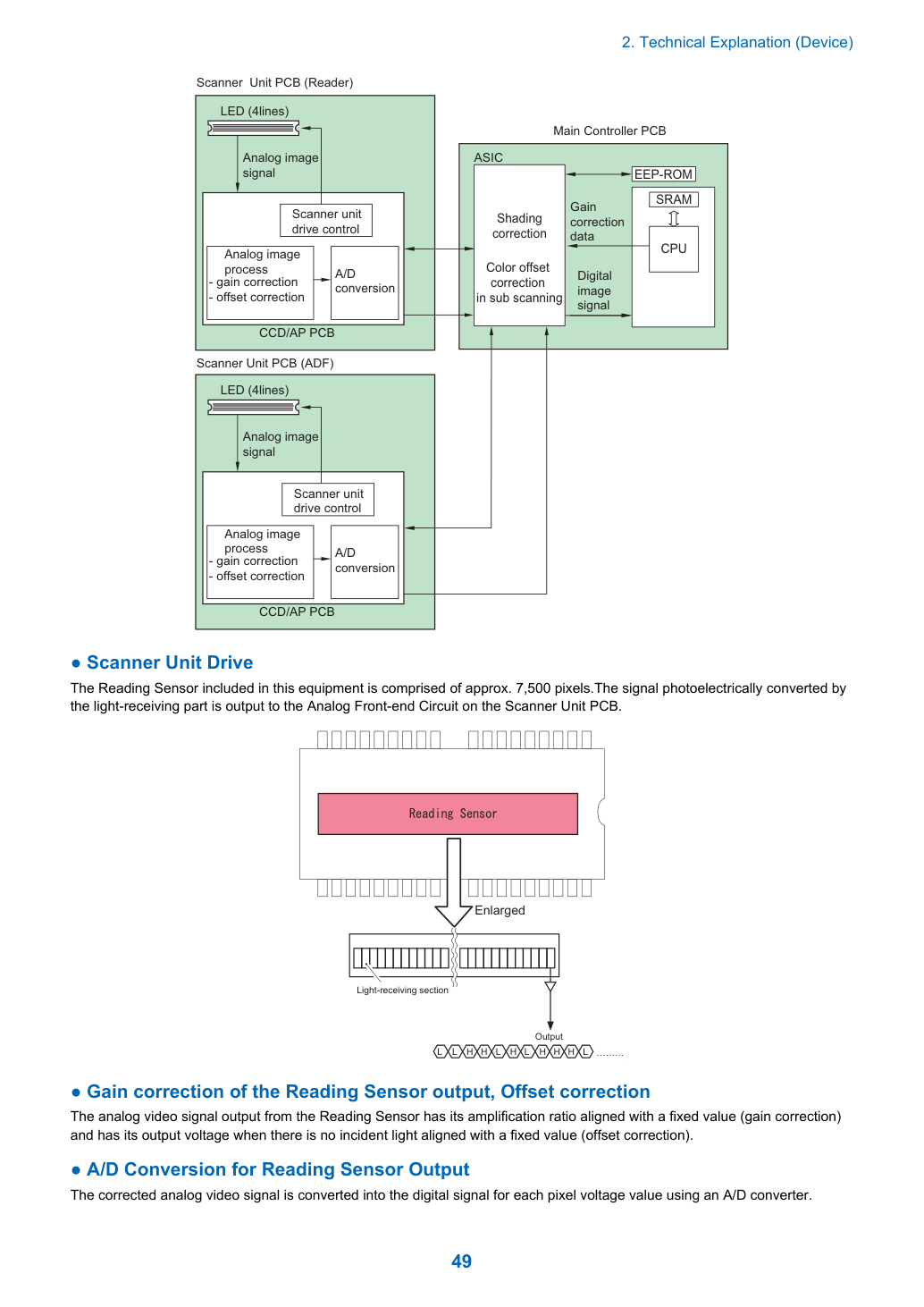

Обработка изображения выполняется печатной платой главного контроллера (Main Controller PCB) для каждой строки изображений. Основные функции указаны ниже.

2. Техническое описание (устройство).

сигнал Аналоговая обработка изображения - коррекция усиления - коррекция смещения Преобразование A/D CCD/AP PCB Данные коррекции усиления Цифровой сигнал изображения Main Controller PCB Scanner Unit PCB (Reader) SRAM CPU ASIC Коррекция затенения Коррекция цветового смещения при поперечном сканировании LED (4 линии) Аналоговый сигнал изображения Аналоговая обработка изображения - коррекция усиления - коррекция смещения Преобразование A/D CCD/AP PCB Scanner Unit PCB (ADF) EEP-ROM Управление приводом сканера Управление приводом сканера ● Привод сканера Датчик считывания, входящий в состав этого оборудования, состоит из примерно 7500 пикселей. Сигнал, преобразованный фотоэлектрически блоком приема света, выводится на Аналоговую интерфейсную цепь на Scanner Unit PCB.

● Коррекция усиления выхода датчика считывания, Коррекция смещения Аналоговый видеосигнал, выходящий из датчика считывания, имеет коэффициент усиления, выровненный с фиксированным значением (коррекция усиления), и имеет выходное напряжение при отсутствии падающего света, выровненное с фиксированным значением (коррекция смещения).

● Преобразование A/D для выхода датчика считывания Исправленный аналоговый видеосигнал преобразуется в цифровой сигнал для каждого значения напряжения пикселя с использованием преобразователя A/D.

2. Техническое описание (устройство).

● Обзор коррекции затенения Даже при равномерной плотности оригинала выход датчика считывания может не стать равномерным по следующим причинам.

• Вариация чувствительности пикселей датчика считывания • Вариация интенсивности света объектива • Разница в интенсивности проходящего света в центре объектива и окружающей области • Разница в интенсивности света в центре LED и окружающей области • Деградация LED Для коррекции неравномерности выхода датчика считывания выполняется коррекция затенения.

При коррекции затенения существует тип коррекции затенения, который выполняется для каждого задания.

Коррекция затенения выполняется для каждого сканирования оригинала.

При этой операции свет LED лампы излучается на эталонную белую пластину, и отраженный свет преобразуется в цифровые данные в части аналоговой обработки изображения Scanner Unit PCB. Величина оцифрованного отраженного света вводится в схему коррекции затенения Main Controller PCB в качестве коэффициента затенения. В схеме коррекции затенения сохраненное целевое значение и коэффициент затенения сравниваются, и разница определяется как значение коррекции затенения.

При этом значении коррекции затенения вариация пикселей датчика считывания каждого сканирования корректируется для обеспечения равномерного уровня плотности изображения.

выход Плотность оригинала Эталонная белая пластина Характеристики до коррекции Целевое значение Измеренное значение Характеристики после коррекции Белый ■ Узел блока питания Ниже указан обзор блока питания.

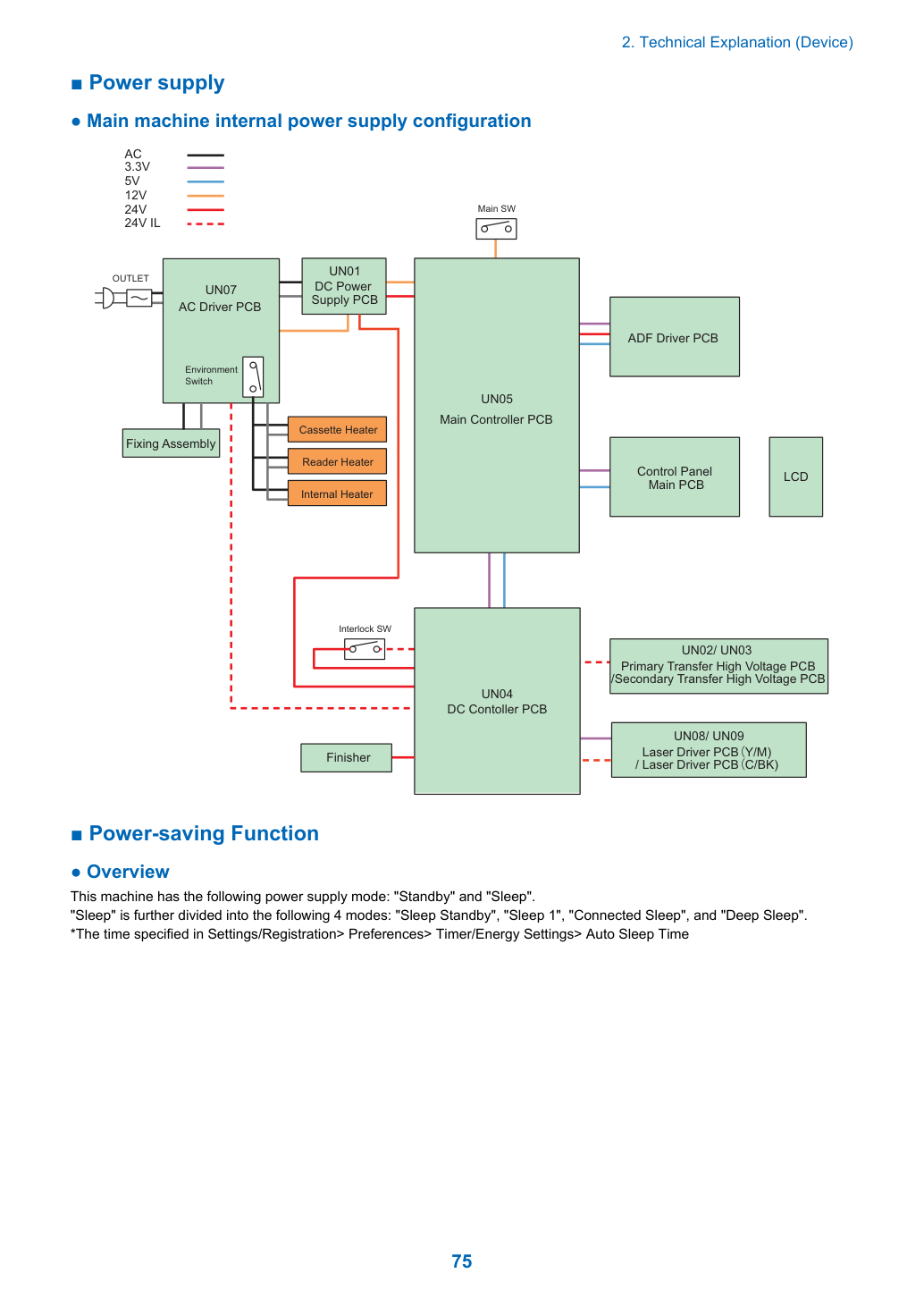

Питание подается от Main Controller PCB к системе освещения оригинала (Reader) и системе подачи оригинала (DADF).

Питание 24В в основном используется двигателем, вентилятором и узлом LED лампы. Кроме того, оно подается на DADF Driver PCB и сканер DADF.

Питание 5В в основном используется датчиками.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

2. Техническое описание (устройство).

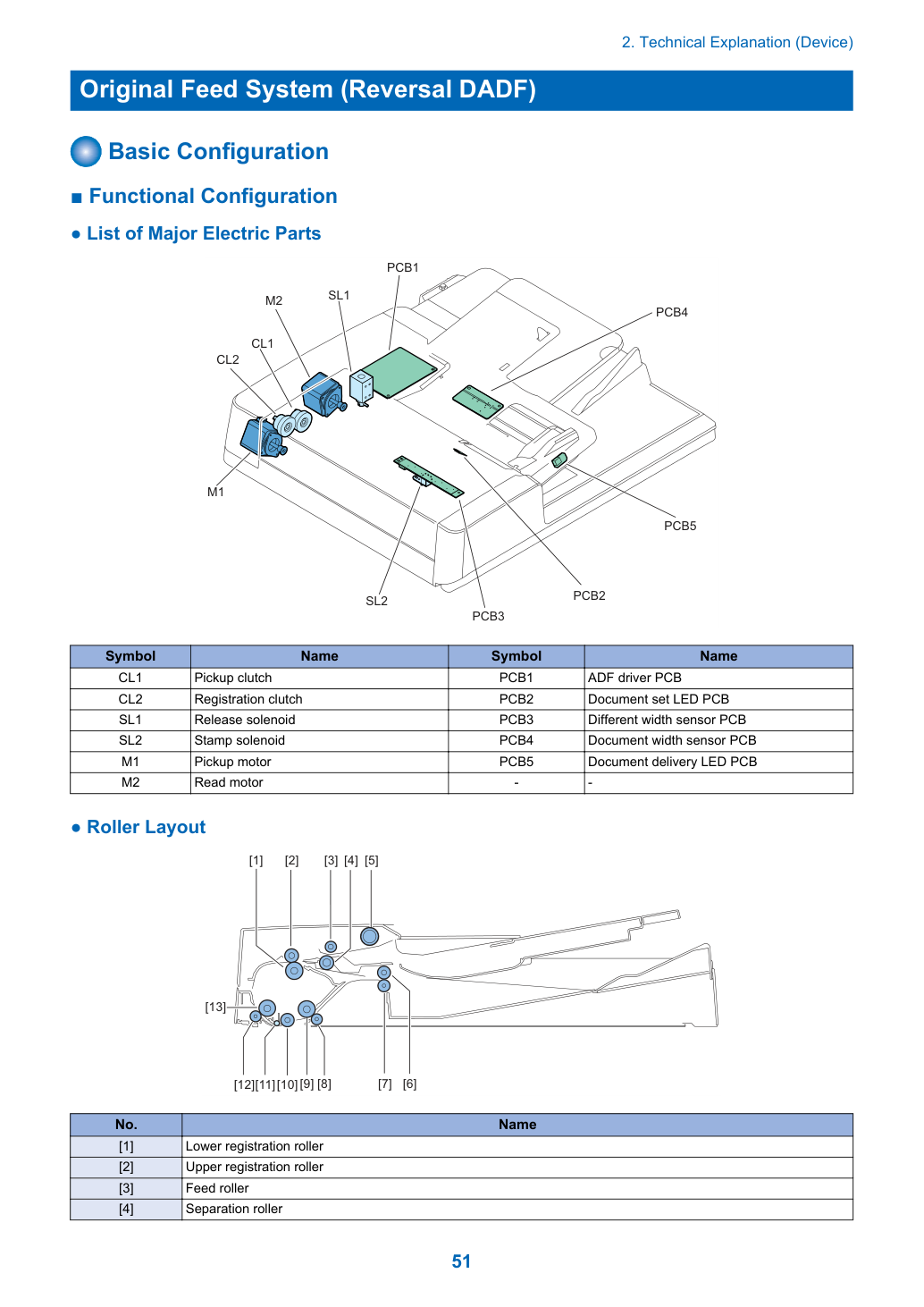

Подает документы при потоковом считывании или доставке.

Смещает нижний ролик реверса доставки после реверса документа.

Передает привод Pickup мотора на ролик захвата и ролик подачи.

Передает мощность Pickup мотора на нижний ролик регистрации.

Электрические схемы этого устройства управляются главной машиной.

Main Controller PCB главной машины обнаруживает входные сигналы от датчиков для вывода сигнала управления постоянным нагрузочным напряжением, такого как двигатели, соленоиды и муфты, в заранее определенное время.

ADF driver PCB (PCB1) не имеет пространства памяти. Данные, такие как режим обслуживания, хранятся на главной машине.

2. Техническое описание (устройство).

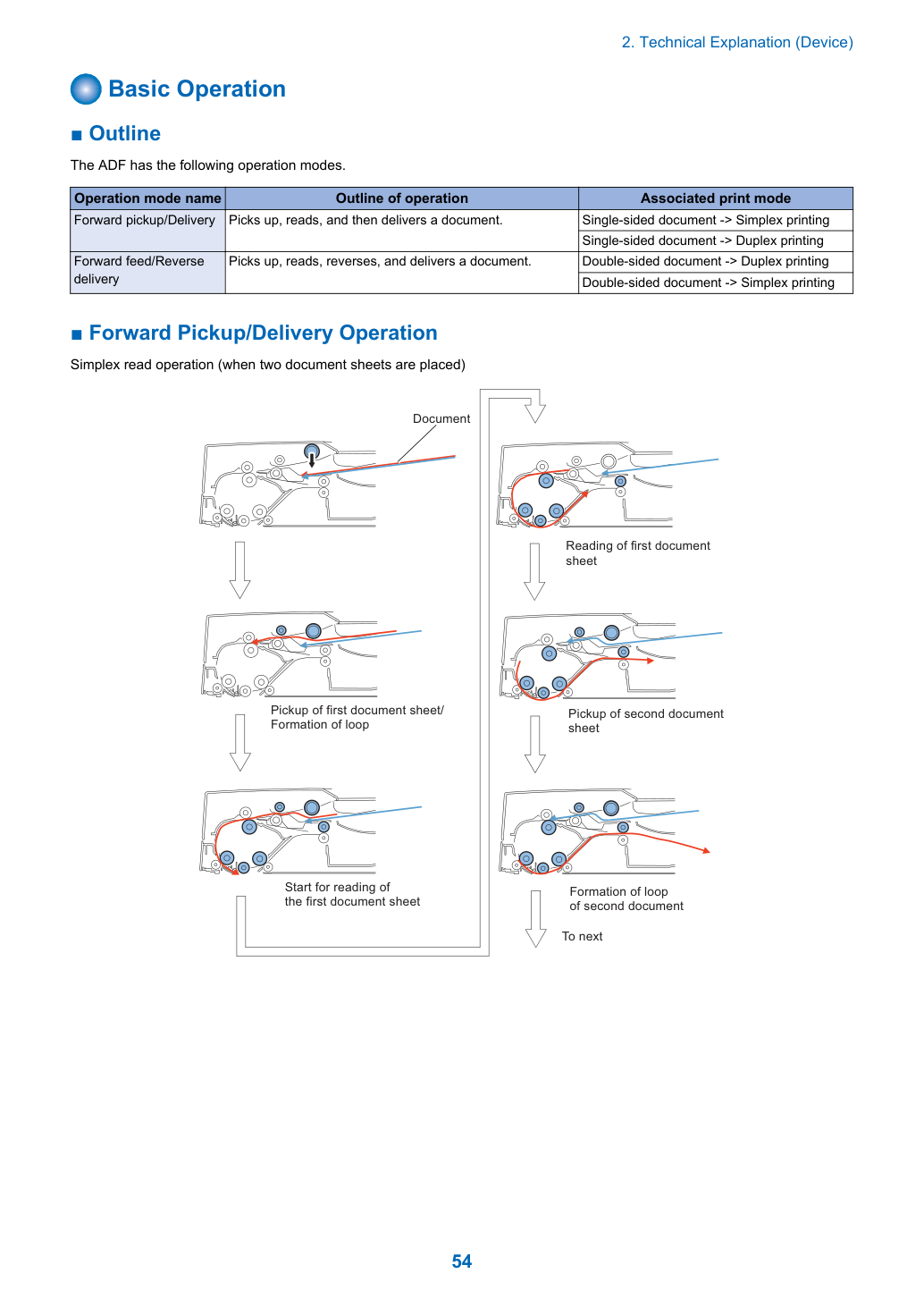

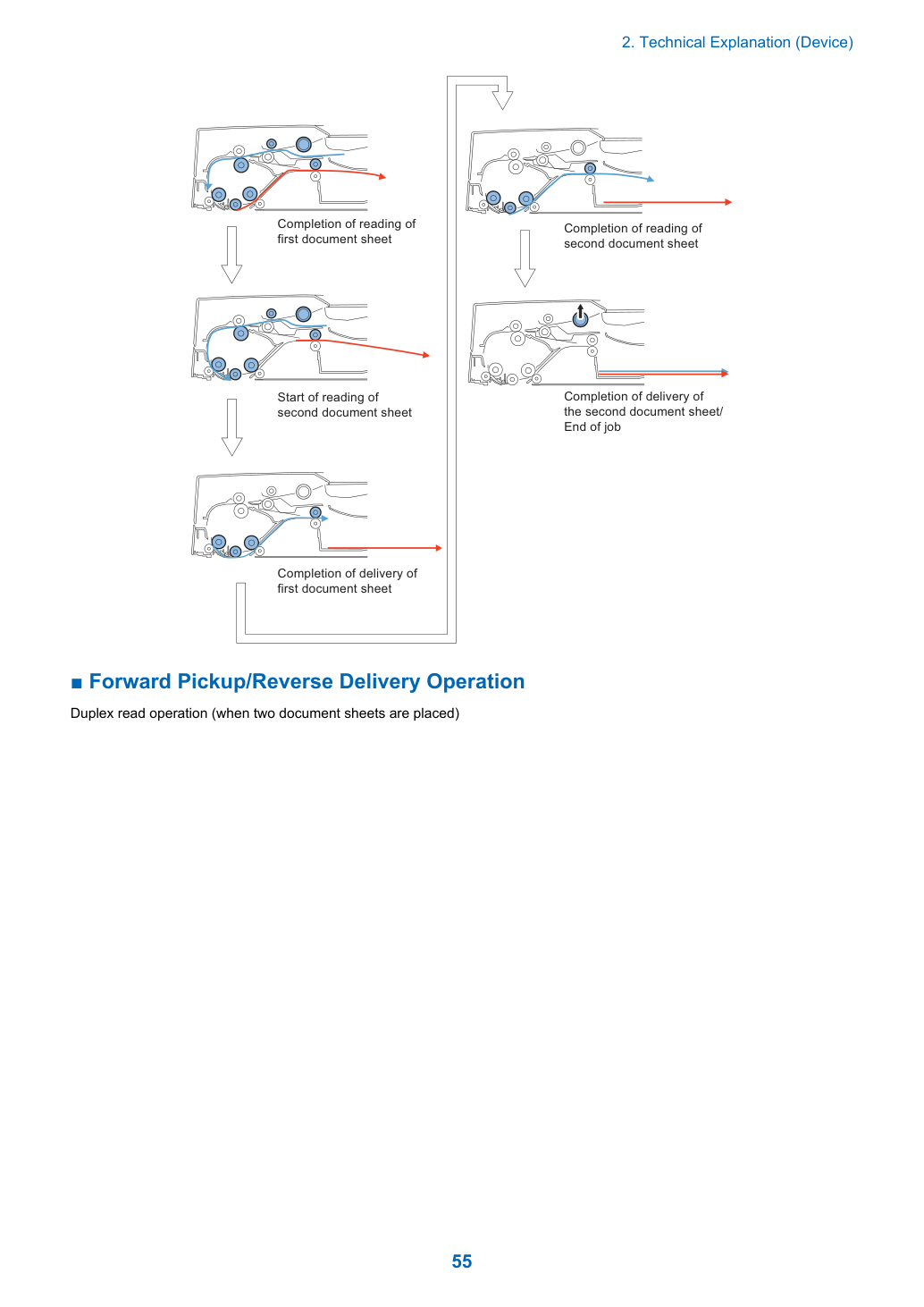

ADF имеет следующие режимы работы.

Описание операции Связанный режим печати Прямой захват/доставка Захватывает, считывает и доставляет документ.

доставка Захватывает, считывает, разворачивает и доставляет документ.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

2. Техническое описание (устройство).

2. Техническое описание (устройство).

2. Техническое описание (устройство).

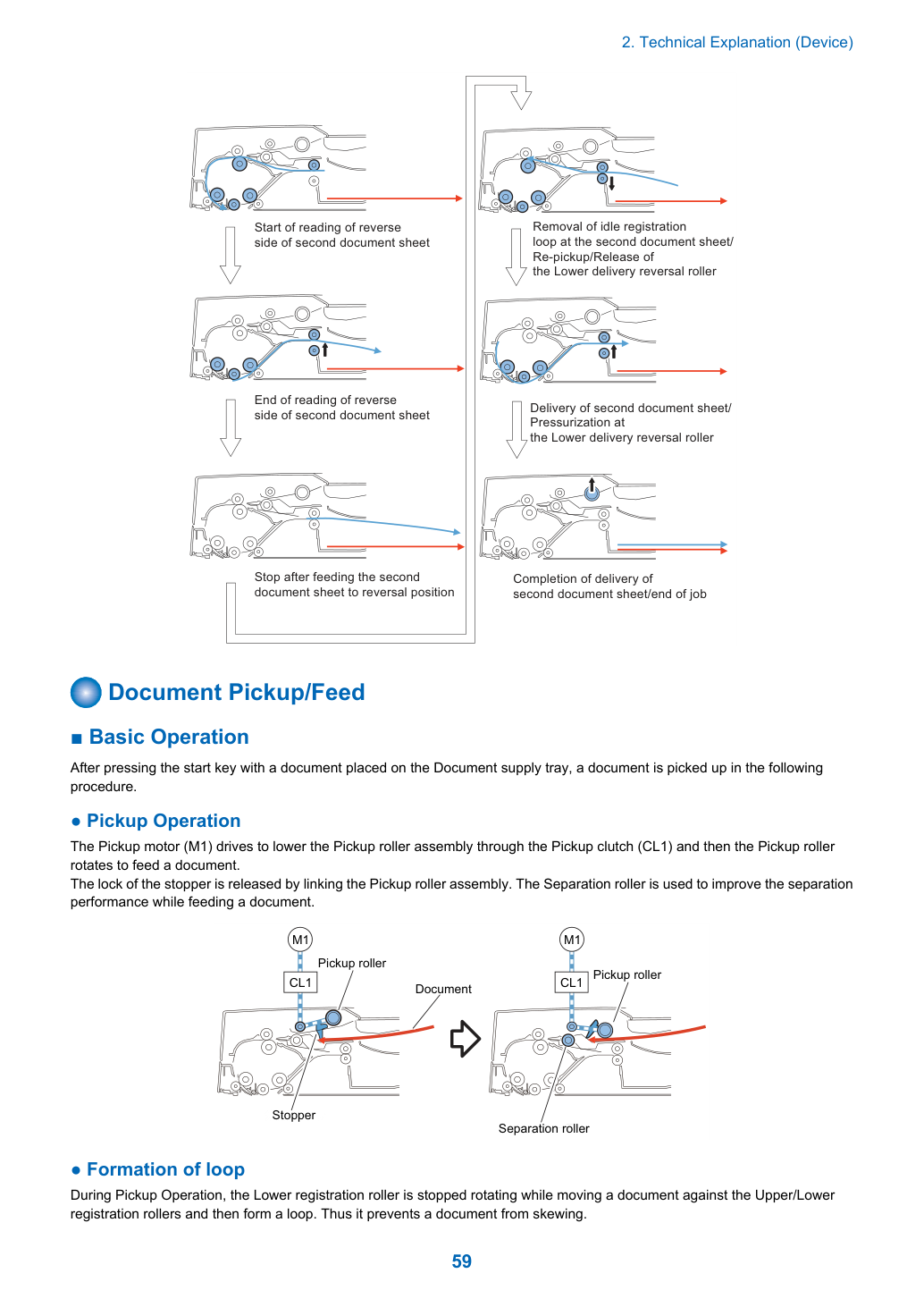

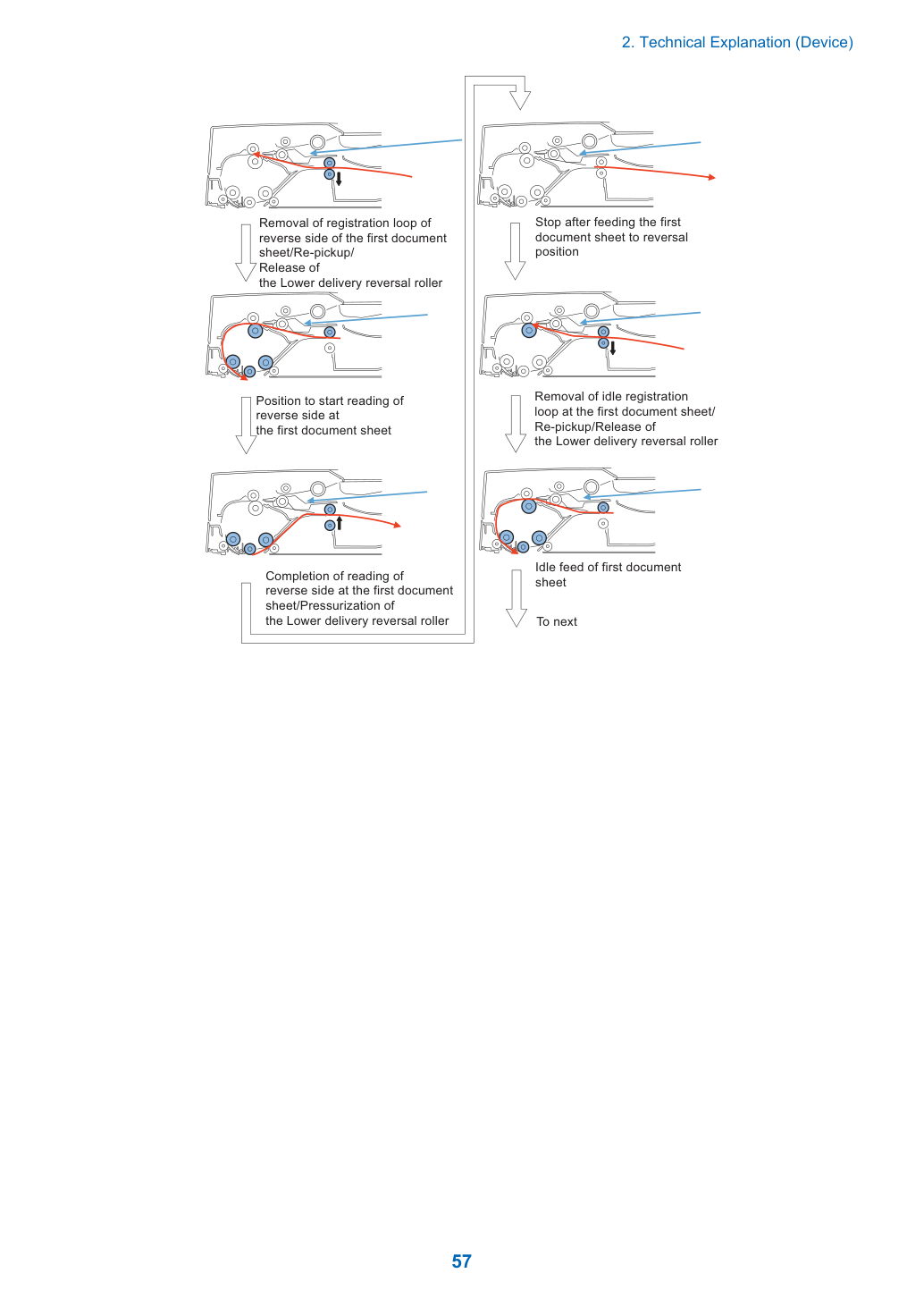

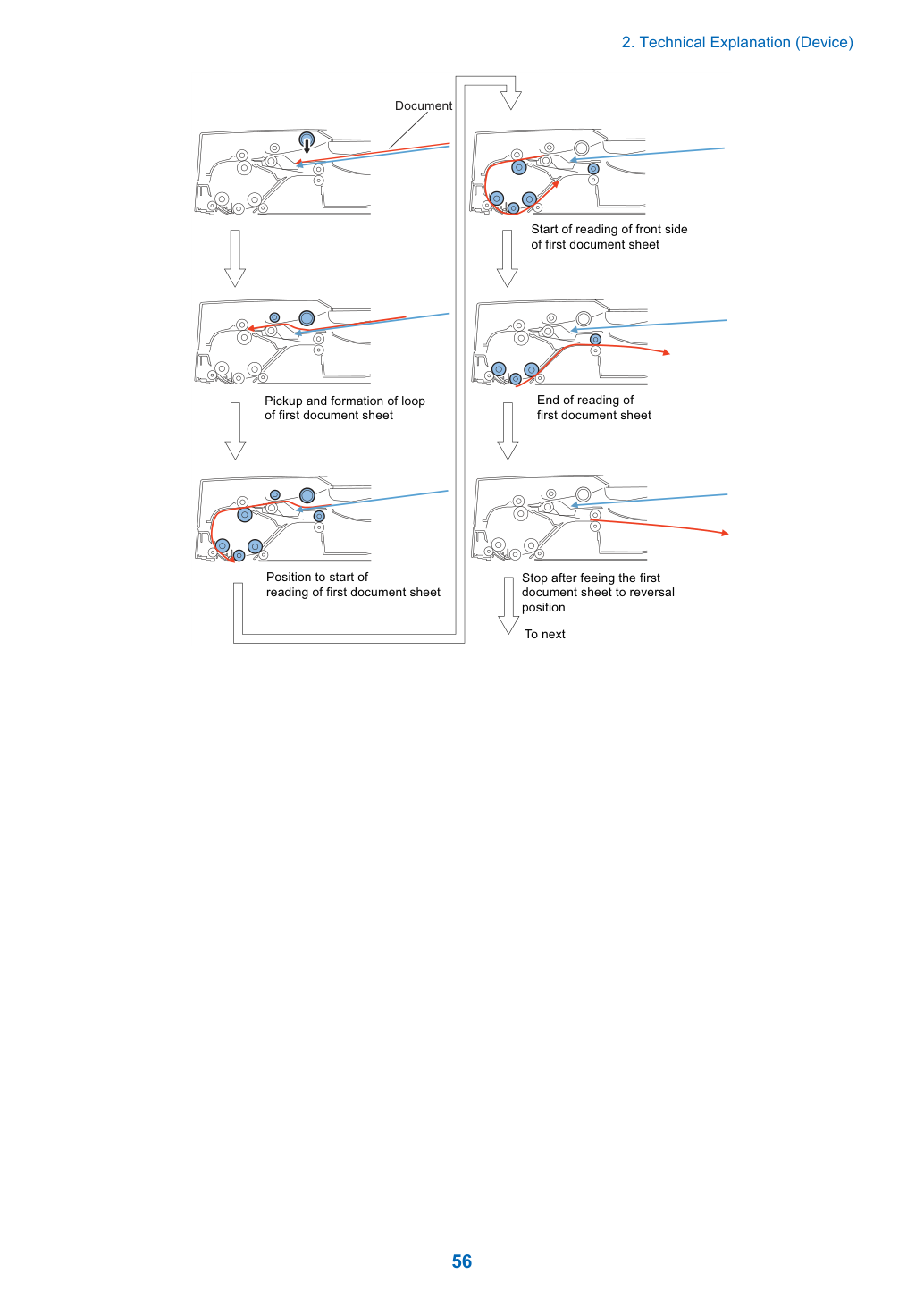

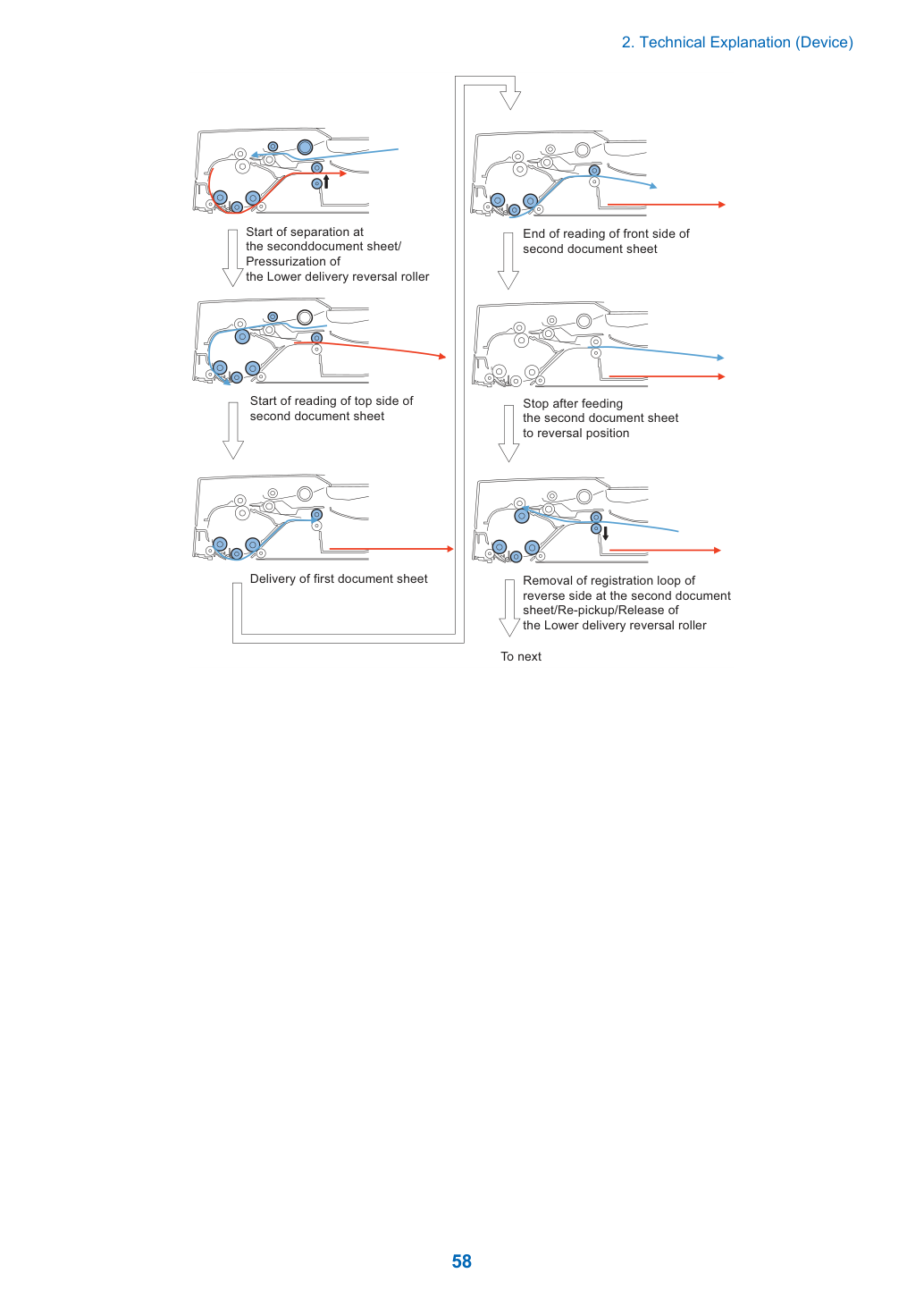

Начало считывания обратной стороны второго листа документа Завершение считывания обратной стороны второго листа документа Остановка после подачи второго листа документа в позицию реверса Удаление холостого цикла регистрации на втором листе документа / Повторный захват / Освобождение нижнего ролика реверса доставки Доставка второго листа документа / Давление на нижний ролик реверса доставки Завершение доставки второго листа документа / конец задания Захват/подача документа ■ Базовая операция После нажатия клавиши «пуск» с документом, помещенным на лоток подачи документов, документ захватывается в следующей процедуре.

Pickup мотор (M1) приводит в действие опускание узла ролика захвата через муфту захвата (CL1), затем ролик захвата вращается для подачи документа.

Блокировка стопора освобождается путем связывания узла ролика захвата. Ролик разделения используется для улучшения производительности разделения при подаче документа.

● Формирование петли Во время операции захвата нижний ролик регистрации останавливается при движении документа против верхних/нижних роликов регистрации и затем формирует петлю. Таким образом, предотвращается перекос документа.

2. Техническое описание (устройство).

Pickup мотор (M1) приводит в действие нижний ролик регистрации через муфту регистрации (CL2). Таким образом, документ подается.

Документ подается в точку ожидания считывания, когда Read мотор (M2) приводит в действие Lead ролик 1 (верхний).

Потоковое считывание начинается, когда передний край документа достигает точки считывания и получен сигнал запуска считывания от главной машины.

«Потоковое считывание» - это функция сканирования, при которой документ сканируется при подаче вдоль стекла документа. Сканер, закрепленный под стеклом документа, считывает изображение.

Документ подается Lead роликом 1 (верхний) и Platen роликом, приводимыми в действие Read мотором (M2). Считанное изображение сохраняется в памяти главной машины.

■ Узел ролика захвата и ролик разделения Узел ролика захвата состоит из ролика захвата и ролика подачи.

При нажатии клавиши «пуск» или вводе сигнала захвата документа Pickup мотор (M1) приводит в действие опускание узла ролика захвата через муфту захвата (CL1), затем ролик захвата и ролик подачи вращаются для подачи документа на ролик регистрации.

Узел ролика захвата оснащен стопорами, чтобы предотвратить более глубокое введение документа, чем надлежащее положение.

Ролик разделения используется для улучшения производительности разделения при захвате документа.

2. Техническое описание (устройство).

Существует два типа операции разворота документа: один выполняется с верхней на обратную сторону документа, другой выполняется с обратной стороны на верхнюю сторону документа.

Поскольку базовые методы работы идентичны, ниже обсуждается только операция разворота, выполняемая с обратной стороны на верхнюю сторону.

Read мотор (M2) приводит в действие Lead ролик 1 (верхний) и Platen ролик для сканирования поверхности документа при потоковом считывании.

После завершения сканирования Read мотор (M2) приводит в действие Lead ролик 2 (верхний) и верхний ролик реверса доставки для подачи документа в точку разворота.

После прохождения заднего края загруженного документа через датчик реверса доставки (SR3) главный двигатель (M2) останавливается.

Таким образом документ останавливается в точке реверса. Главный двигатель (M2) вращается в обратном направлении для подачи документа к ролику регистрации, затем останавливается. После этого соленоид разблокировки (SL1) включается для отжима нижнего ролика реверса доставки.

Двигатель захвата (M1) приводит нижний ролик регистрации через муфту регистрации (CL2) для подачи документа к точке ожидания чтения.

Таким образом документ переворачивается. После повторного захвата документа выключи соленоид разблокировки (SL1) для прижима одновременно с завершением чтения обратной стороны. После этого выполняются все операции, такие как повторный реверс, подача и доставка.

2. Техническое описание (устройство).

Документ доставляется ведущим роликом 2 (верхний) и верхним роликом реверса доставки, приводимым главным двигателем (M2).

Машина определяет документ одним из двух методов в зависимости от режима печати.

• Обычный режим печати (кроме режима смешанных размеров и режима баннерной бумаги) • Режим смешанных размеров и режим баннерной бумаги Обычный режим печати Функция Описание Символ Определение наличия/отсутствия документа Определяет наличие документа на лотке подачи документов.

Определение длины Определяет длину документа на лотке подачи документов.

Определяет ширину документа на лотке подачи документов.

Режим смешанных размеров и режим баннерной бумаги Функция Описание Символ Определение наличия/отсутствия документа Определяет наличие документа на лотке подачи документов.

Определение длины Длина документа определяется во время подачи.

Определяет максимальную ширину документа на лотке подачи документов.

Ширина документа определяется во время подачи.

2. Техническое описание (устройство).

Начальный размер документа определяется при размещении документа на лотке подачи документов. Для определения используются датчик длины документа 1/2 (SR7/SR8) и датчик ширины документа 1/2/3 (SR13/SR14/SR15).

Светлое затенение определяет длину документа, датчик которого — датчик длины документа 1/2 (SR7/SR8).

Ширина документа определяется датчиком ширины документа 1/2/3 (SR13/SR14/SR15), работающим с пластиной предотвращения света, соединённой с регулировкой направляющей скольжения.

Размеры документов определяются комбинацией состояний ВКЛ/ВЫКЛ этих датчиков.

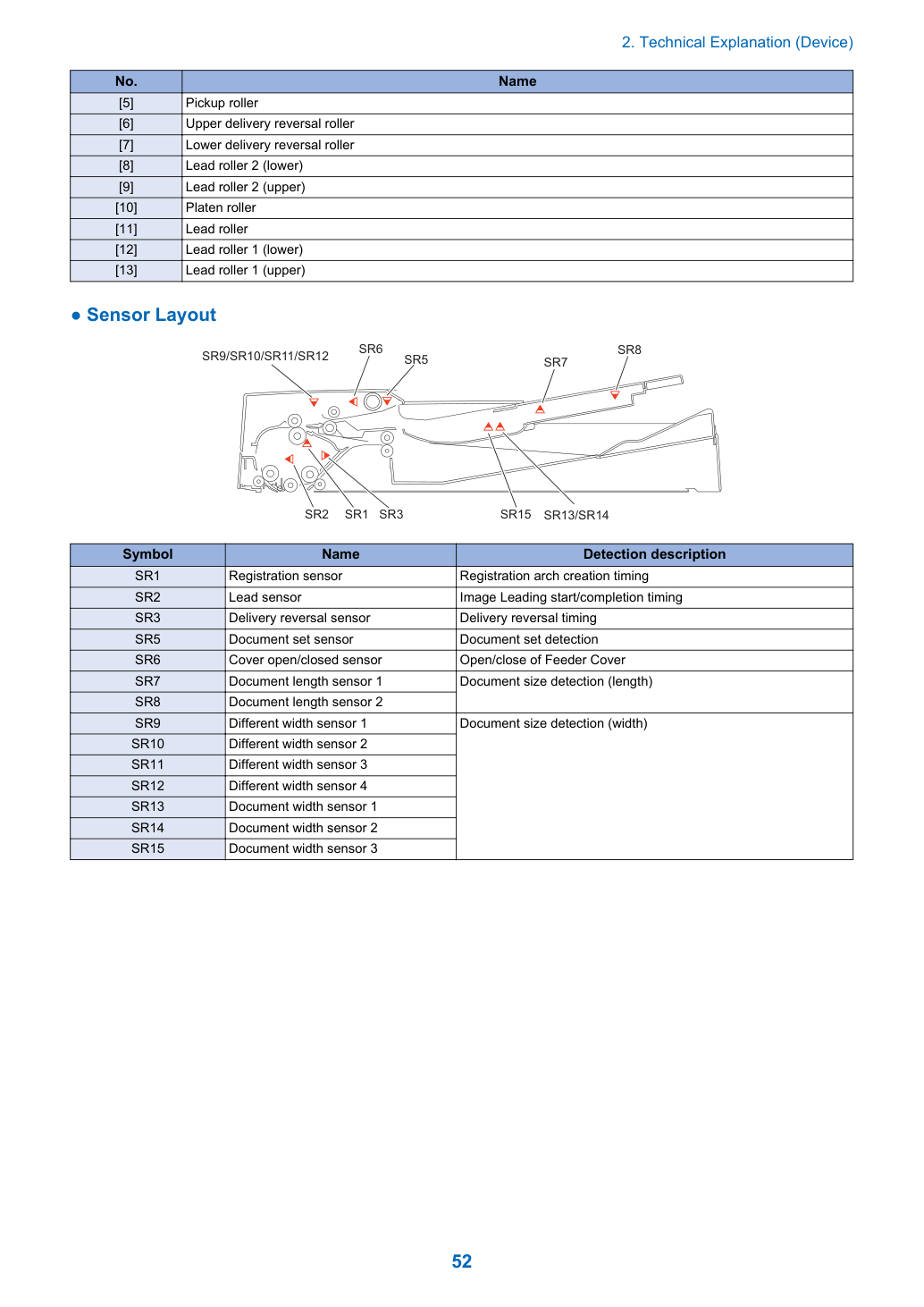

Датчик длины документа 1 (SR7) — датчик отражения, предназначенный для определения длины документа в случае размещения на лотке захвата скрученной бумаги.

Следующая таблица показывает связь между сигналами датчика определения длины, шириной документа и начальными размерами документа.

2. Техническое описание (устройство).

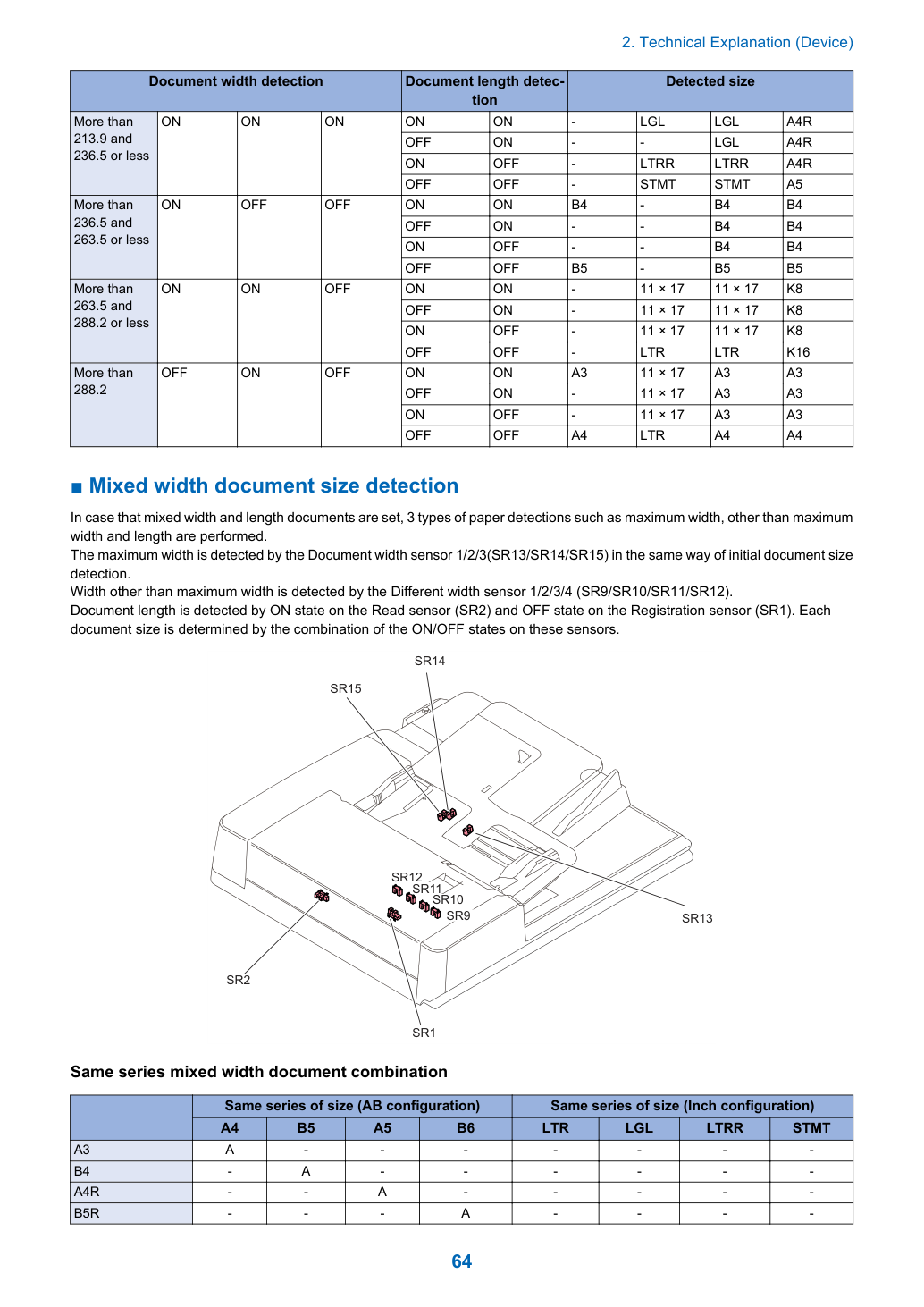

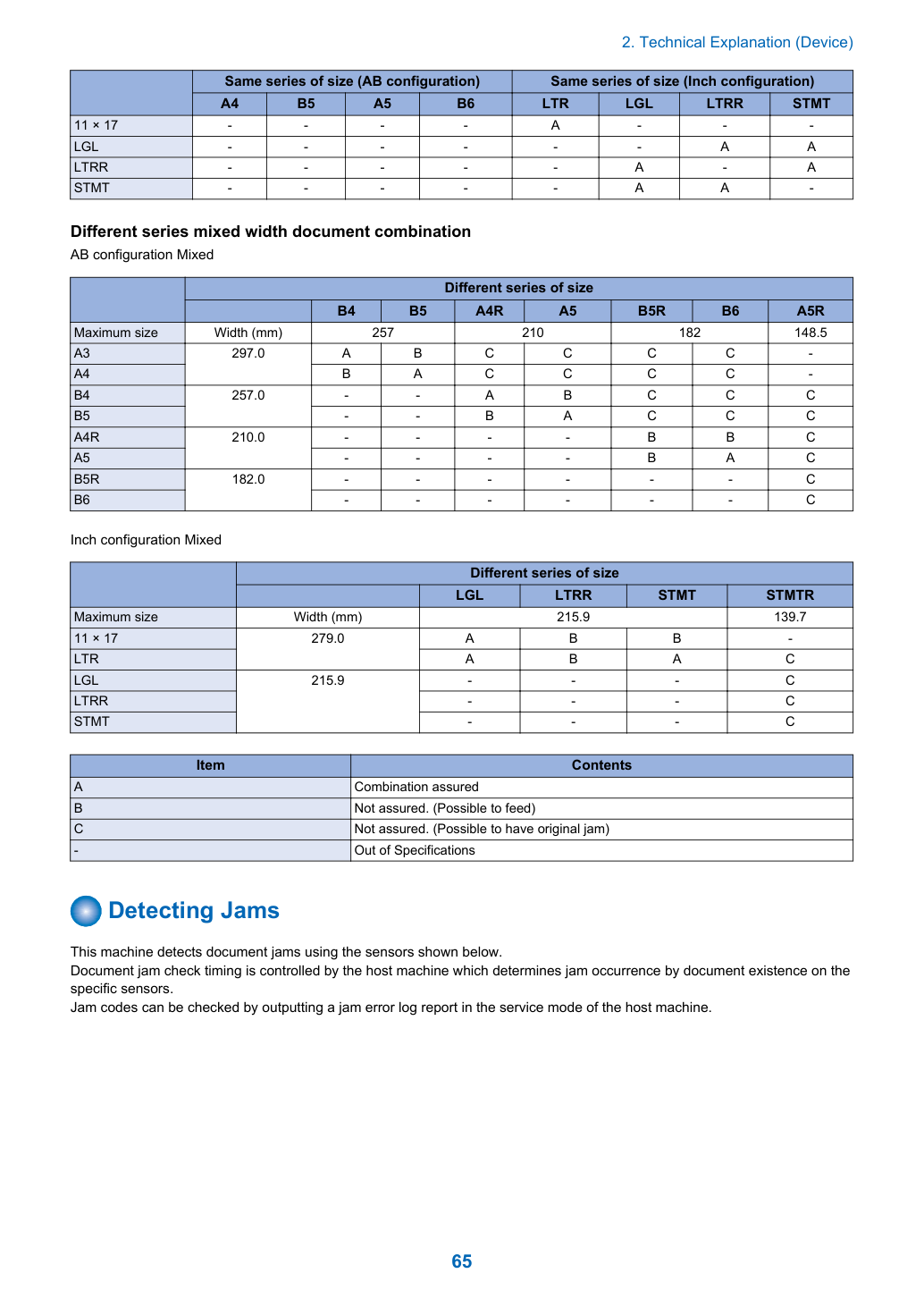

В случае установки документов смешанной ширины и длины выполняются 3 типа определения бумаги: максимальная ширина, ширина отличающаяся от максимальной и длина.

Максимальная ширина определяется датчиком ширины документа 1/2/3 (SR13/SR14/SR15) аналогично определению начального размера документа.

Ширина, отличающаяся от максимальной, определяется датчиком другой ширины 1/2/3/4 (SR9/SR10/SR11/SR12).

Длина документа определяется состоянием ВКЛ датчика чтения (SR2) и состоянием ВЫКЛ датчика регистрации (SR1). Каждый размер документа определяется комбинацией состояний ВКЛ/ВЫКЛ этих датчиков.

2. Техническое описание (устройство).

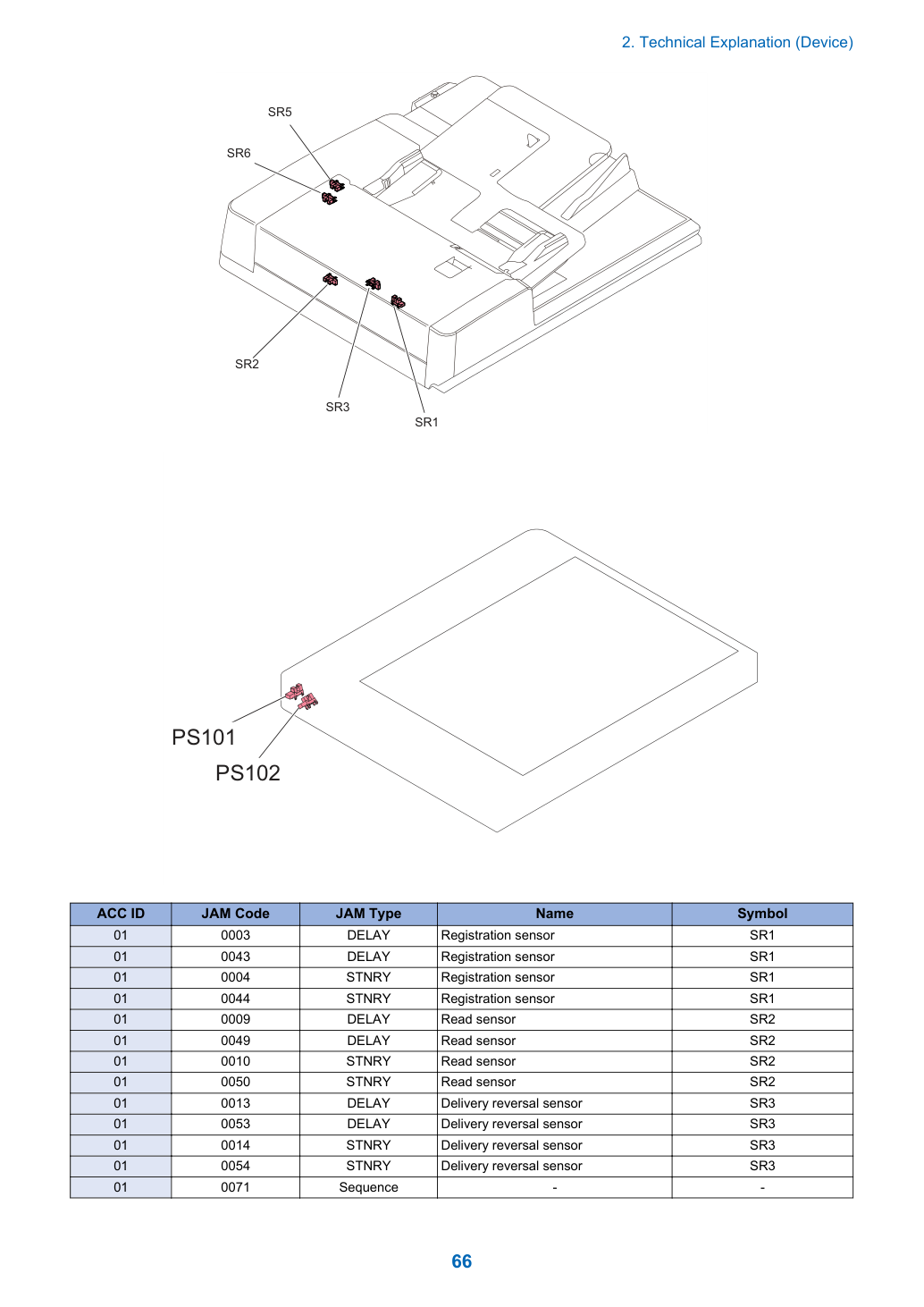

Определение замятия вне спецификаций Машина определяет замятие документа, используя приведённые ниже датчики.

Время проверки замятия документа контролируется хост-машиной, которая определяет замятие по наличию документа на конкретных датчиках.

Коды замятия можно проверить, выдав отчёт об ошибке замятия в режиме обслуживания хост-машины.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

Включение питания Датчик реверса доставки SR3 *1: Датчик считывающего модуля хост-машины. *2: Замятие с ограниченными функциями — замятие для предотвращения остаток оригинала в машине при возникновении проблемы, требующей перевода машины в режим ограниченных функций. При возникновении ошибки по любой причине отображается сообщение о замятии, требующее от пользователя удаления замятия. Устранение неисправностей по этому коду замятия невозможно.

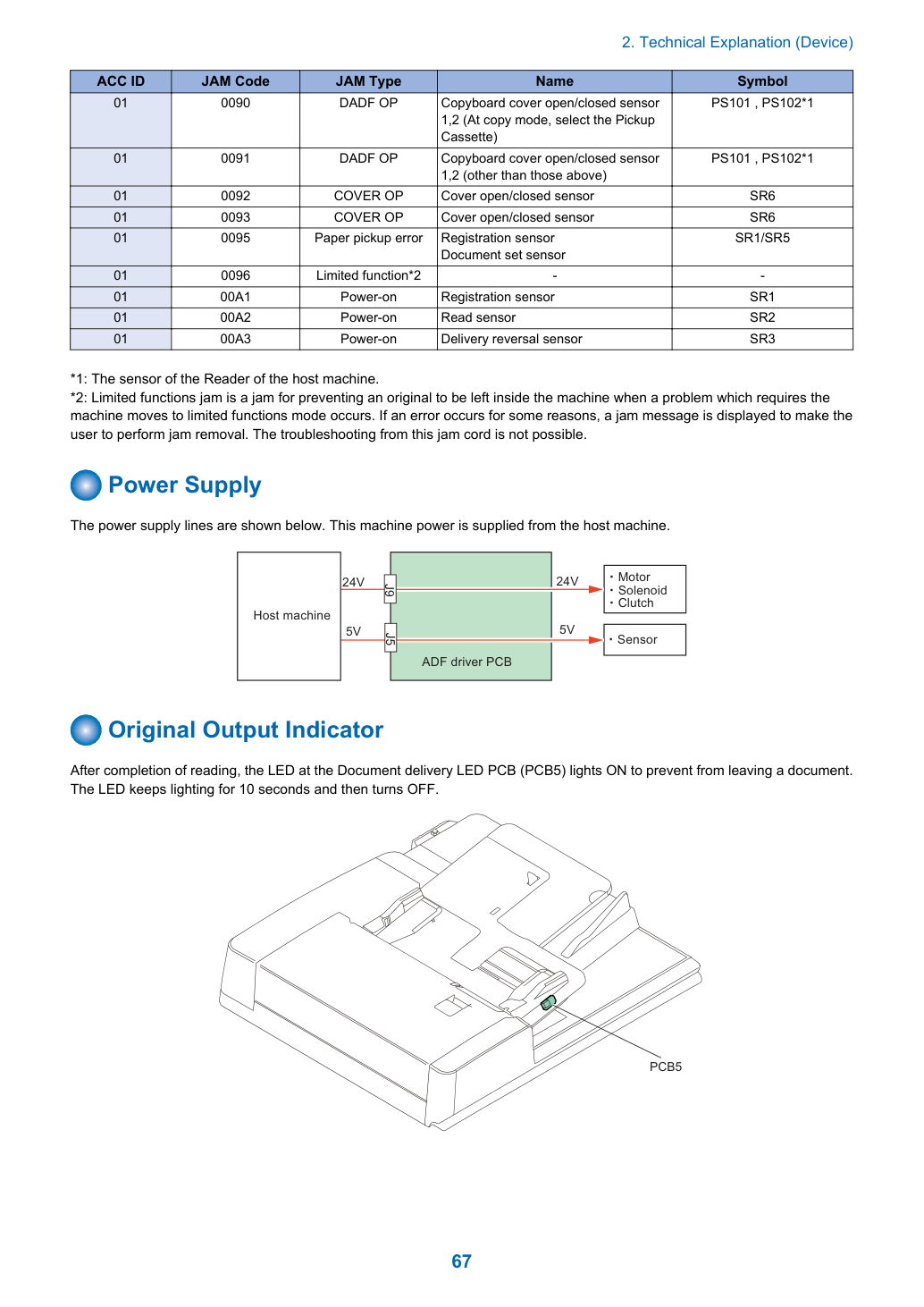

Линии питания показаны ниже. Питание машины подаётся от хост-машины.

После завершения чтения светодиод на печатной плате LED доставки документа (PCB5) загорается, чтобы предотвратить оставление документа.

Светодиод горит в течение 10 секунд, затем выключается.

• ВКЛ/ВЫКЛ светодиода доставки DADF:

2. Техническое описание (устройство).

Подключение к устройствам iR-ADV COPIER > OPTION > CUSTOM > DFEJCLED Подключение к устройствам iR COPIER > OPTION > FNC-SW > DFEJCLED Обновление ■ Краткое описание Поскольку это оборудование не оснащено процессором, обновление невозможно самостоятельно. Выполни обновление на хост-машине.

Функции и спецификации № п/п

2. Техническое описание (устройство).

2. Техническое описание (устройство).

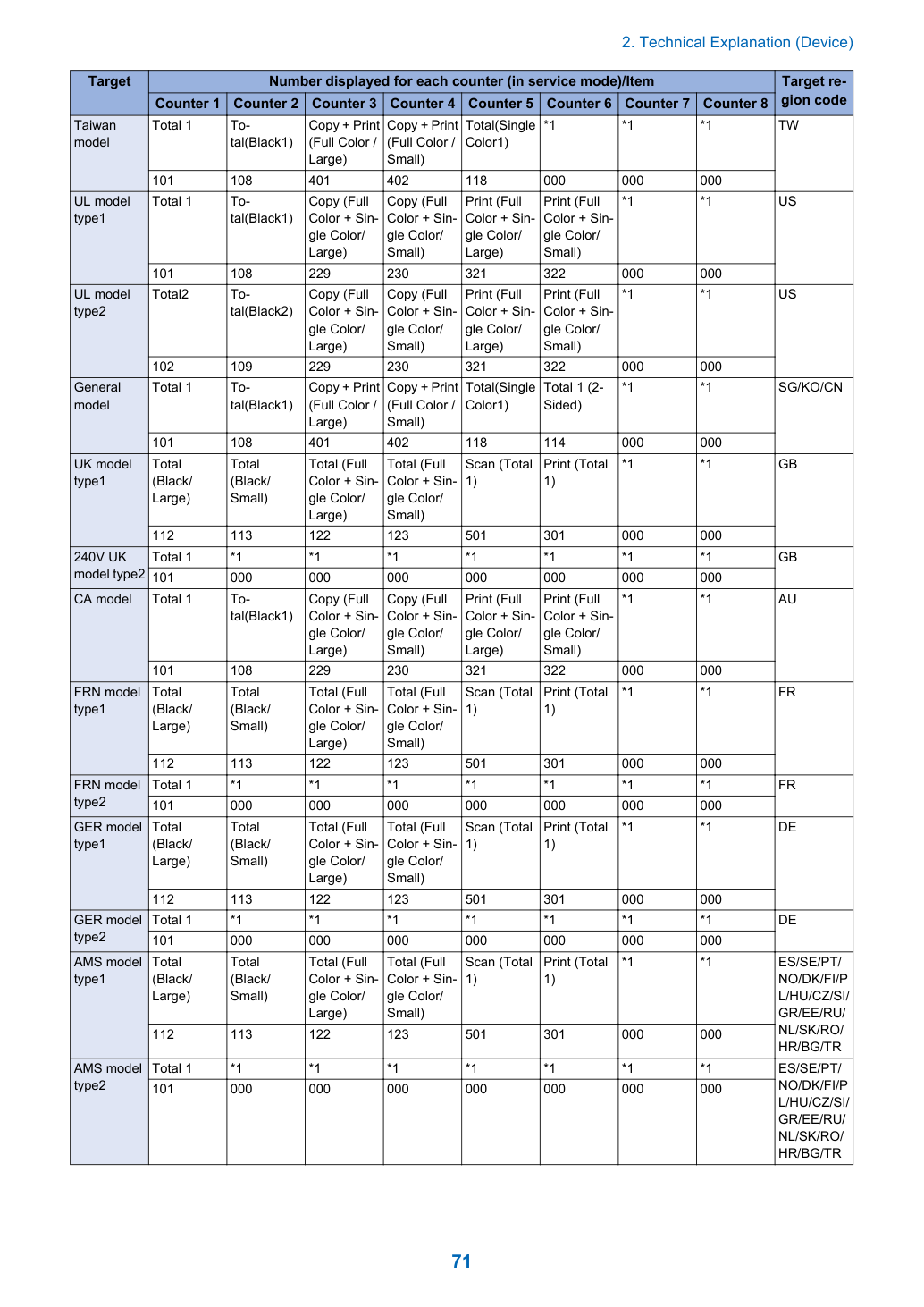

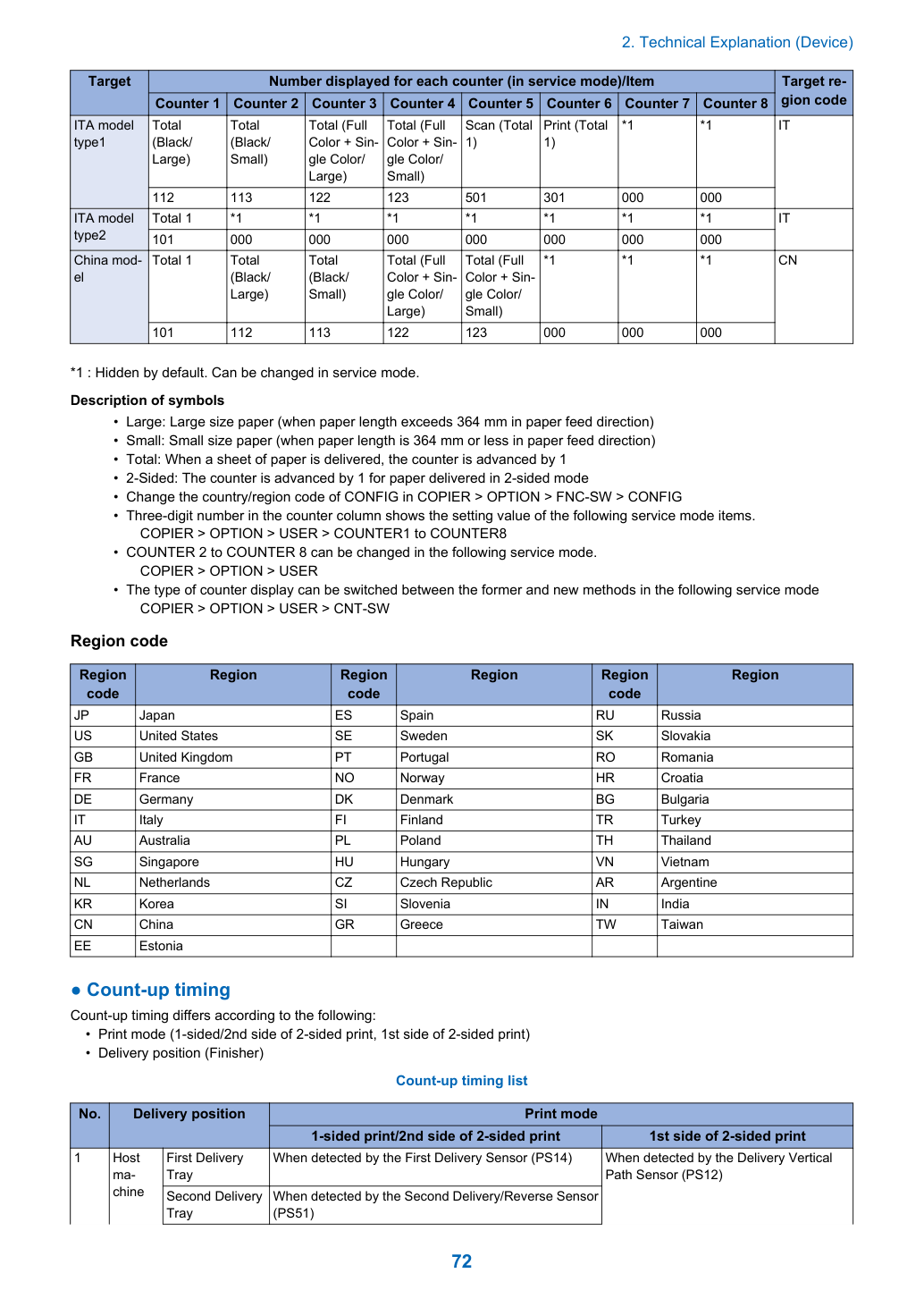

Машина имеет программные счётчики, которые считают количество отпечатков/копий в соответствии с типом задания. Различные счётчики отображаются нажатием клавиши Check Counter на панели управления. Счётчики по умолчанию для каждого региона/расположения (модели) приведены ниже.

*1 : Скрыто по умолчанию. Может быть изменено в режиме обслуживания.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

Описание символов • Большой: Бумага большого размера (когда длина бумаги превышает 364 мм в направлении подачи) • Малый: Бумага малого размера (когда длина бумаги 364 мм или менее в направлении подачи) • Всего: Когда лист бумаги доставляется, счётчик увеличивается на 1 • Двусторонняя: Счётчик увеличивается на 1 для бумаги, доставленной в двустороннем режиме • Измени код страны/региона CONFIG в COPIER > OPTION > FNC-SW > CONFIG • Трёхзначное число в столбце счётчика показывает значение параметра установки следующих элементов режима обслуживания.

COPIER > OPTION > USER > COUNTER1 to COUNTER8 • COUNTER 2 to COUNTER 8 можно изменить в следующем режиме обслуживания.

Время срабатывания счётчика отличается в зависимости от следующего:

• Режим печати (односторонняя/вторая сторона двусторонней печати, первая сторона двусторонней печати) • Положение доставки (Финишер) Список времени срабатывания счётчика № п/п

• Print mode (1-sided/2nd side of 2-sided print, 1st side of 2-sided print) • Delivery position (Finisher) Count-up timing list No.

2. Техническое описание (устройство).

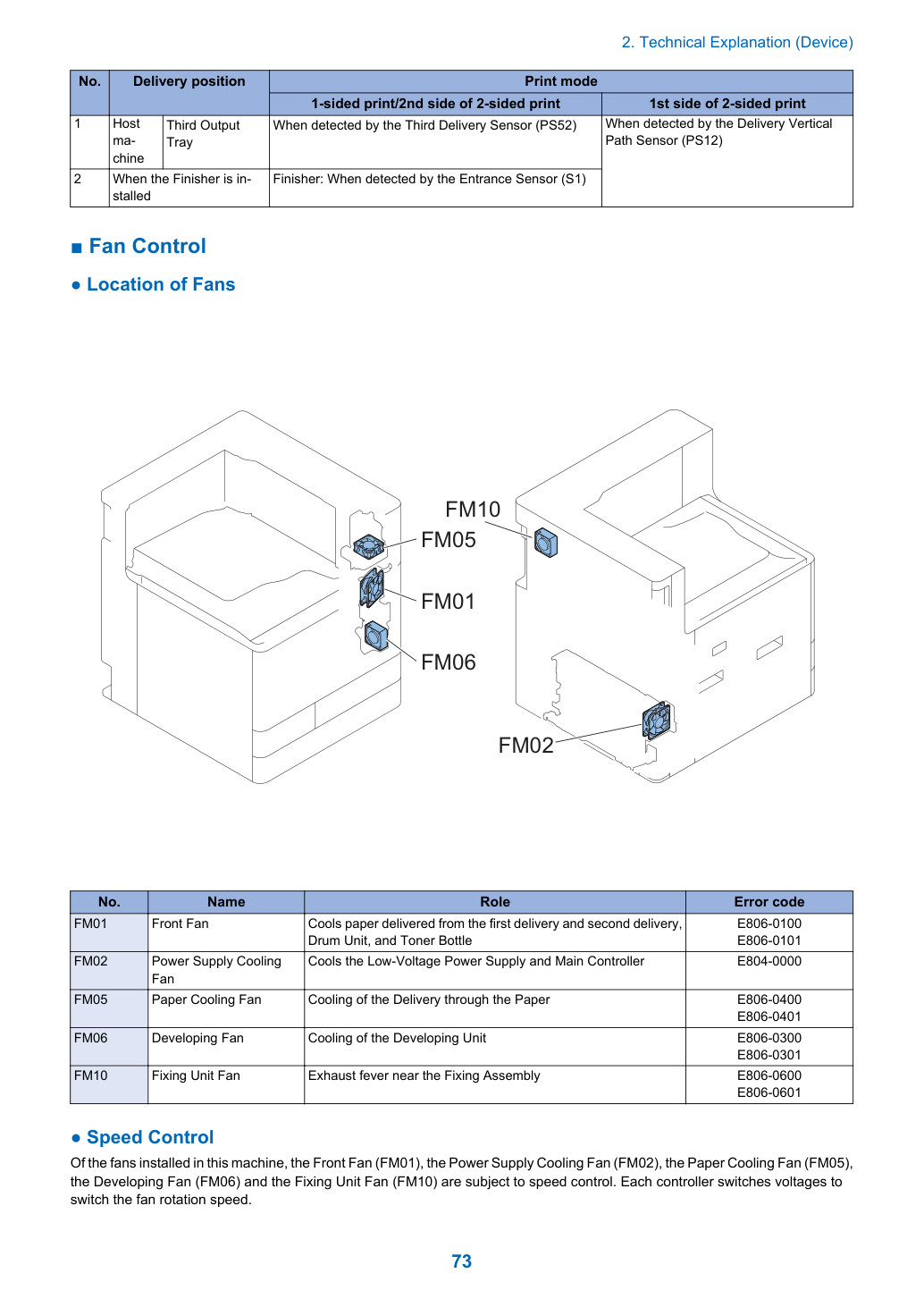

Когда Финишер установлен Финишер: При обнаружении датчиком входа (S1) ■ Управление вентилятором ● Расположение вентиляторов FM05 FM01 FM02 FM06 FM10 №

Охлаждает бумагу, подаваемую первой подачей и второй подачей, узел печатного барабана и тонер-картридж E806-0100 E806-0101 FM02 вентилятор охлаждения блока питания Охлаждает низковольтный блок питания и главный контроллер E804-0000 FM05 вентилятор охлаждения бумаги Охлаждение подачи через бумагу E806-0400 E806-0401 FM06 вентилятор проявки Охлаждение узла проявки E806-0300 E806-0301 FM10 вентилятор термоузла Выпуск воздуха у термосборки E806-0600 E806-0601 ● Управление скоростью Вентиляторы, установленные в этом аппарате: передний вентилятор (FM01), вентилятор охлаждения блока питания (FM02), вентилятор охлаждения бумаги (FM05), вентилятор проявки (FM06) и вентилятор термоузла (FM10) подлежат управлению скоростью. Каждый контроллер переключает напряжение для изменения скорости вращения вентилятора.

2. Техническое описание (устройство).

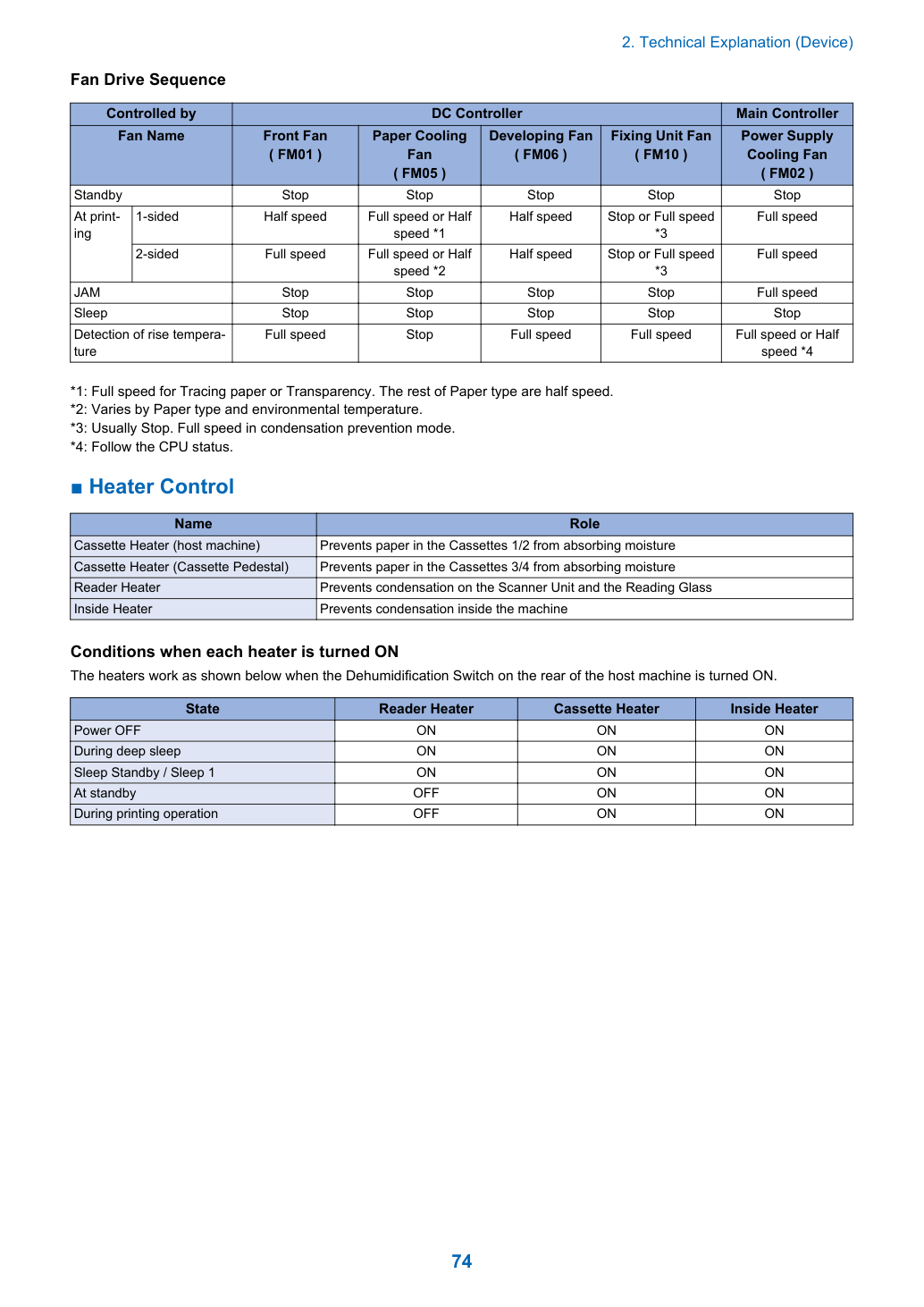

Обнаружение повышения температуры полная скорость остановка полная скорость полная скорость полная скорость или половинная скорость *4 *1: полная скорость для кальки или прозрачной пленки. остальные типы бумаги — половинная скорость.

*2: варьируется в зависимости от типа бумаги и температуры окружающей среды.

*3: обычно остановка. полная скорость в режиме предотвращения конденсации.

Предотвращает впитывание влаги бумагой в кассетах 1/2 нагреватель кассеты (основание кассеты) Предотвращает впитывание влаги бумагой в кассетах 3/4 нагреватель сканера Предотвращает конденсацию на узле сканера и стекле для чтения внутренний нагреватель Предотвращает конденсацию внутри аппарата условия включения каждого нагревателя Нагреватели работают как показано ниже, когда переключатель осушки на задней панели основного аппарата установлен в положение ВКЛ.

2. Техническое описание (устройство).

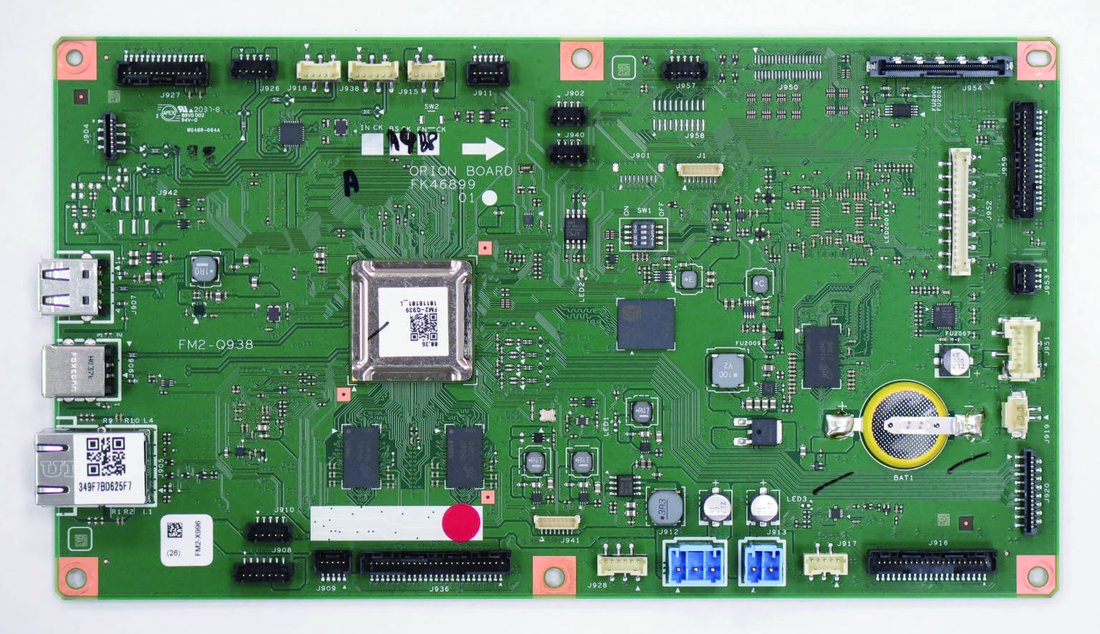

Этот аппарат имеет следующие режимы питания: «Ждущий режим» и «Спящий режим».

«Спящий режим» далее делится на следующие 4 режима: «Ждущий спящий режим», «Спящий режим 1», «Подключенный спящий режим» и «Глубокий спящий режим».

2. Техническое описание (устройство).

Главный выключатель питания включен главный выключатель питания выключен ждущий режим состояние, когда аппарат работает или может начать работу немедленно, и все питание подается.

Аппарат переходит в спящий режим при нажатии клавиши [Энергосбережение] на панели управления или по истечении установленного времени.

Аппарат переходит в этот режим при нажатии на сенсорный дисплей на панели управления во время ждущего спящего режима.

Состояние, при котором отключена только панель управления, а питание подается на все остальные части.

Аппарат переходит в глубокий спящий режим/спящий режим 1, если нет задания после проверки наличия задания.

Аппарат переходит в этот режим при поступлении задания во время спящего режима (глубокий спящий режим/спящий режим 1).

Питание на весь день/без перерыва подается на контроллер.

Аппарат переходит в этот режим из ждущего спящего режима во время спящего режима, если в параметрах спящего режима установлено значение «Высокое» в меню Параметры/Регистрация > Предпочтения > Таймер/Параметры энергосбережения > Энергопотребление спящего режима.

Аппарат переходит в ждущий спящий режим при поступлении задания во время этого режима.

Аппарат переходит в ждущий режим при нажатии на сенсорный дисплей на панели управления во время этого режима.

Состояние ожидания без питания без перерыва при возможности ответа на считыватель карт или сетевой протокол аппарат переходит в ждущий спящий режим при поступлении задания во время этого режима.

Аппарат переходит в ждущий режим при нажатии на сенсорный дисплей на панели управления во время этого режима.

Состояние, при котором панель управления отключена, и подается только питание на весь день (5 В).

Аппарат переходит в этот режим из ждущего спящего режима во время спящего режима.

Аппарат переходит в ждущий спящий режим при поступлении задания во время этого режима.

Аппарат сначала переходит в спящий выход, а затем в ждущий режим при нажатии на сенсорный дисплей на панели управления во время этого режима.

Аппарат не переходит в этот режим, если применяется любое из следующих условий «условия для невхождения в глубокий спящий режим».

2. Техническое описание (устройство).

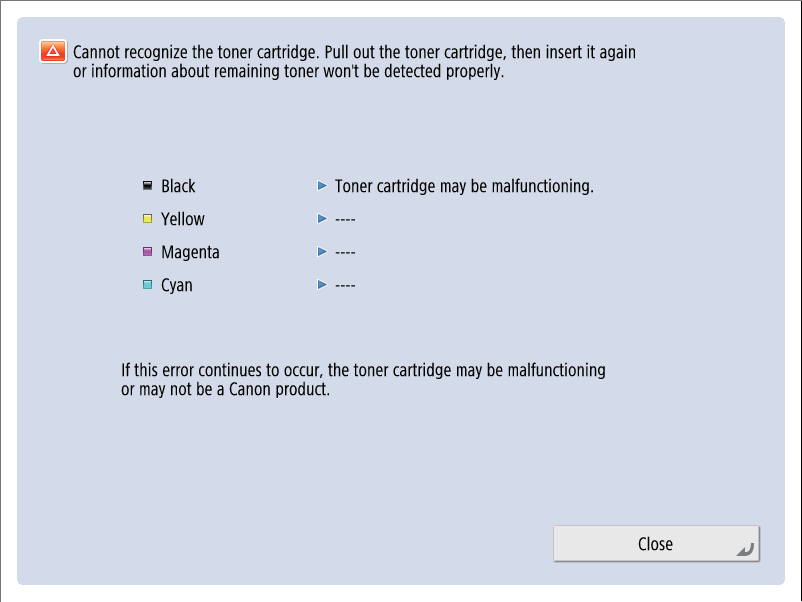

• Когда картридж тонера не установлен • Когда информация не может быть прочитана из памяти картриджа тонера (включая отказ метки памяти и состояние, при котором метка памяти еще не подключена) • Когда отображается предупреждение об окончании срока печатного барабана • COPIER > OPTION > USER > SLEEP установлено на 0 • При использовании панели управления ■ быстрый запуск для быстрого запуска была изменена конфигурация питания, чтобы всегда подавать питание на основную микросхему контроллера при быстром запуске. как следствие, главное меню отображается быстрее, чем при нормальном запуске.

Даже когда главный выключатель питания выключен, питание подается на следующие платы (PCB):

1. быстрый запуск включен :

2. быстрый запуск выключен :

подать питание на области 1, 2 питание переменного тока области питание на весь день 2 плата низковольтного источника питания 3 плата главного контроллера 1 плата привода переменного тока примечание:

функция быстрого запуска может быть установлена из меню «параметры/регистрация».

• Параметры/Регистрация > Предпочтения > Таймер/Параметры энергосбережения > параметры быстрого запуска для главного питания [вкл]: быстрый запуск выполняется (по умолчанию) [выкл]: быстрый запуск не выполняется отключите вилку питания при выполнении работ, при которых возможен контакт с платами, указанными выше. если проводящий материал соприкоснется с платой (PCB), может произойти короткое замыкание в плате, что может привести к ее повреждению.

Следующая этикетка используется в местах, требующих особого внимания.

условия для невыполнения быстрого запуска этот аппарат не выполняет быстрый запуск, если следующие условия выполняются при первом запуске после подключения вилки питания к розетке.

2. Техническое описание (устройство).

статус подключения оборудования • подключен торговый автомат по монетам.

один из следующих параметров сети установлен на «вкл» параметры/регистрация > предпочтения > сеть • параметры AppleTalk > использовать AppleTalk > вкл • выберите проводную/беспроводную ЛВС > беспроводная • выберите проводную/беспроводную ЛВС > проводная ЛВС + беспроводная ЛВС • параметры Bluetooth > вкл при включении главного питания аппарата после его отключения в любом из следующих условий • система работает/передает данные.

• запуск после истечения 8 или более часов с момента отключения питания этого продукта • прошло более 110 часов после быстрого запуска • при включении главного питания аппарата в течение 20 секунд после отключения главного питания • при включении главного питания аппарата после отключения главного питания из удаленного интерфейса пользователя (Remote UI) • следующее включение питания после возникновения кода ошибки • следующее включение питания после перехода на экран режима обслуживания • для [параметры быстрого запуска для главного питания] - [быстрый запуск выключен] в [параметры/регистрация] > [предпочтения] > [таймер/параметры энергосбережения] • когда питание отключается/включается в состояние замятия.

2. Техническое описание (устройство).

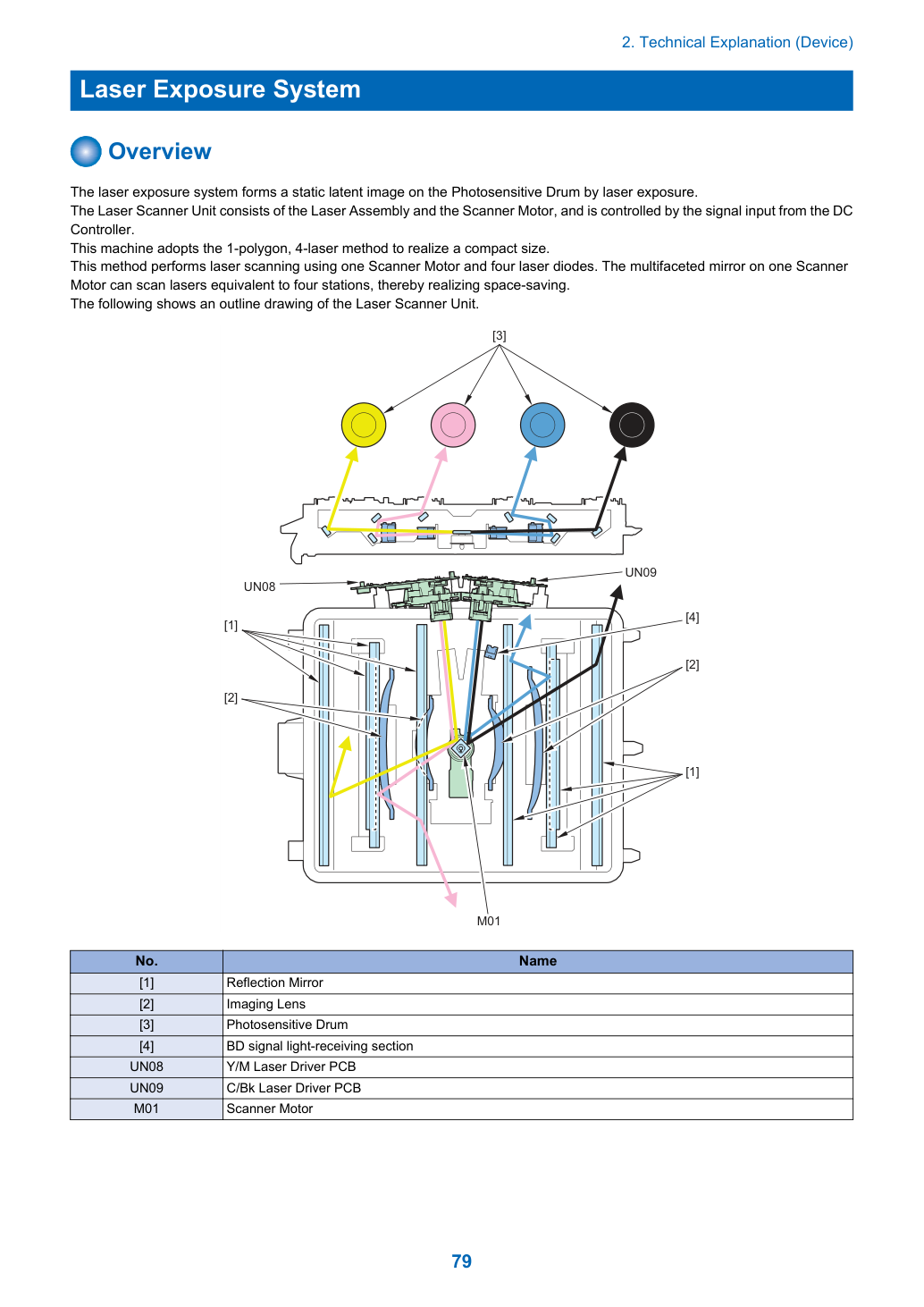

система лазерной экспозиции образует статическое скрытое изображение на фоточувствительном барабане путем лазерной экспозиции.

узел лазерного сканера состоит из лазерного узла и двигателя сканера и управляется сигналом, поступающим от контроллера постоянного тока.

этот аппарат использует метод с 1 многоугольником и 4 лазерами для достижения компактного размера.

этот метод выполняет лазерное сканирование, используя один двигатель сканера и четыре лазерных диода. многогранное зеркало на одном двигателе сканера может сканировать лазеры, эквивалентные четырем станциям, тем самым обеспечивая экономию места.

ниже показан чертеж узла лазерного сканера.

2. Техническое описание (устройство).

Количество лазерных лучей 1 луч на цвет Разрешение 1200 dpi Количество граней зеркала многогранника 4 грани Управление включением/выключением лазера (Laser ON/OFF control) Назначение Включает и выключает лазерный луч согласно комбинации сигналов управления лазером.

После включения питания Описание управления DC контроллер переключается между четырьмя режимами (режим принудительного отключения, режим APC, режим печати и режим ожидания) посредством сигналов управления лазером.

Сигнал включения/выключения лазера Сканирующий двигатель лазера Лазерный луч Y/M/C/Bk PCB драйвера лазера (UN08) C/Bk PCB драйвера лазера (UN09) ASIC Сигнал APC Режим Статус лазера Примечания Режим принудительного отключения ВЫКЛ Очищает установку интенсивности света, определённую APC.

Регулирует интенсивность лазерного луча.

Включение/выключение Испускает лазер согласно видеосигналу.

Устройство находится в режиме ожидания.

название Режим ожидания Режим APC Режим APC / режим печати Режим принудительного отключения Режим ожидания LaserA PSTBY PSTBY PINTR PRINT На 1-й строке (APC) LSTR Команда печати Момент готовности формирования изображения Статус принтера Управление синхронизацией горизонтального сканирования Назначение Выравнивает позицию начала записи в направлении горизонтального сканирования.

2. Техническое описание (устройство).

1. PCB драйвера лазера Y/M принудительно испускает лазерный диод Bk из PCB драйвера лазера C/Bk путём установки управления лазером Bk.

2. Лазерный луч диода Bk имеет цепь BD в световом тракте сканирования и падает на цепь BD.

3. Цепь BD обнаруживает лазерный луч и генерирует сигнал BD, отправляя его в главный контроллер.

4. Главный контроллер синхронизируется с этим сигналом и отправляет видеосигналы (Y_VDO, M_VDO, C_VDO и Bk_VDO) на

PCB драйверов лазера Y/M и C/Bk, принимая сигнал BD в качестве опорного сигнала синхронизации вертикального сканирования (BD) для каждой строки. Это позволяет каждому PCB драйвера лазера испускать лазерный луч с фиксированной позиции для каждой строки.

• Поскольку сигнал BD является сигналом синхронизации горизонтального сканирования цвета Bk, цвет Bk служит опорным для горизонтального сканирования каждого цвета.

• На этом устройстве опорной точкой в направлении горизонтального сканирования для цветов Y и M является правый край (справа налево), а для цветов C и Bk — левый край (слева направо).

направление Y_VDO M_VDO C_VDO Bk_VDO PCB главного контроллера (UN05) лазер Y лазер M лазер C лазер Bk сигнал BD PCB драйвера лазера C/K (UN09) датчик BD PCB драйвера лазера Y/M (UN08) ASIC сигнал APC Управление синхронизацией вертикального сканирования Назначение Выравнивает позицию начала записи в направлении вертикального сканирования.

1. Когда DC контроллер получает заказ на печать, он обнаруживает внутренний опорный сигнал. На основе этого сигнала генерируется сигнал синхронизации вертикального сканирования (ITOP) и отправляется главному контроллеру.

2. Главный контроллер синхронизируется с сигналом ITOP и генерирует видеосигналы (Y_VDO, M_VDO, C_VDO и Bk_VDO),

и отправляет их на блок сканирования лазера.

3. Блок сканирования лазера генерирует сигналы управления лазером на основе видеосигналов. В этот момент блок сканирования лазера

2. Техническое описание (устройство).

испускает лазерные лучи, чтобы совместить передний край изображения с передним краем бумаги.

Если скорость процесса замедляется режимом печати, цикл сигнала TOP при непрерывной печати удлиняется в соответствии со степенью замедления.

Сигнал включения/выключения лазера ITOP видеосигнал PCB драйвера лазера C/Bk (UN09) сигнал APC ASIC PCB драйвера лазера Y/M (UN08) лазер лазер лазер Управление маской изображения Назначение Предотвращает загрязнение внешнего ролика вторичного переноса.

Управление маской изображения выполняется как в направлениях горизонтального, так и вертикального сканирования для управления тем, чтобы лазерный луч не испускался в нежелательной области изображения.

При включении питания и при каждой печати Описание управления Тип Описание управления Ширина маски Горизонтальное сканирование Маска изображения в направлении горизонтального сканирования выполняется на основе размера бумаги, выбранного пользователем. (Сигнал BD каждого цвета служит опорным) 2 mm Вертикальное сканирование Маска изображения в направлении вертикального сканирования выполняется на основе размера бумаги, выбранного пользователем. (Сигнал TOP служит опорным) 2 mm Управление двигателем сканирования Назначение Вращает двигатель сканирования с определённой скоростью.

При включении питания и при каждой печати Описание управления Скорость вращения двигателя сканирования управляется PCB драйвера лазера Y/M.

1. PCB драйвера лазера Y/M выводит сигналы управления двигателем сканирования (сигнал ускорения: ACC, сигнал замедления: DEC) на

двигатель сканирования для вращения многогранного зеркала.

2. PCB драйвера лазера Y/M управляет скоростью вращения двигателя сканирования для её стабилизации, опираясь на датчик скорости двигателя сканирования.

3. Когда лазерные лучи испускаются при формировании изображения, датчик BD из PCB драйвера лазера C/Bk обнаруживает сигнал BD

2. Техническое описание (устройство).

и вводит его в PCB драйвера лазера Y/M.

4. PCB драйвера лазера Y/M управляет сигналами управления двигателем сканирования (сигнал ускорения: ACC, сигнал замедления: DEC)

на основе момента поступления сигнала BD для управления скоростью вращения двигателя сканирования.

Обеспечивает постоянную интенсивность лазерного луча для каждой строки.

1. PCB драйвера лазера Y/M выводит сигнал APC на микросхему драйвера лазера на каждом PCB драйвера лазера.

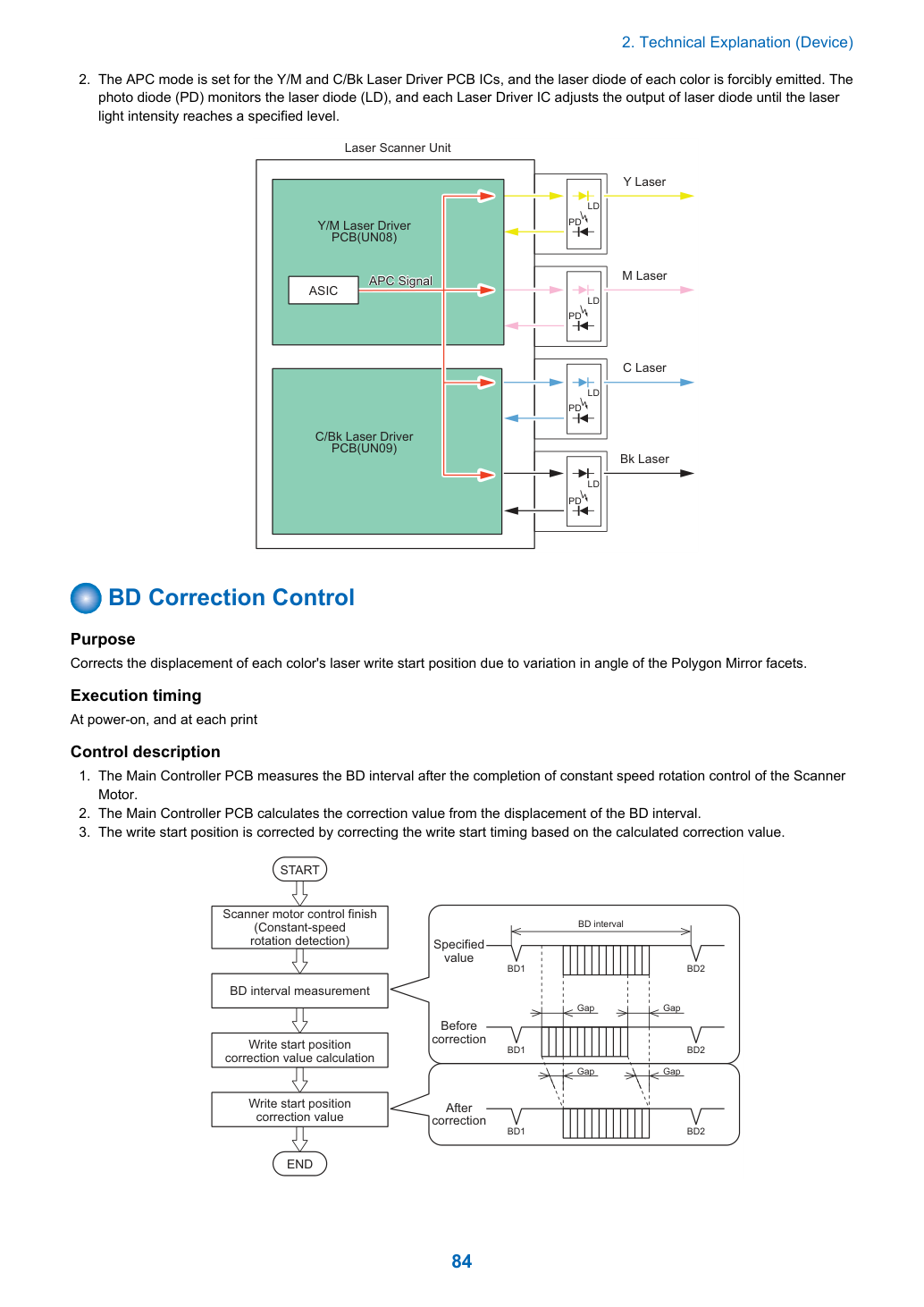

2. Режим APC установлен для микросхем PCB драйверов лазера Y/M и C/Bk, и лазерный диод каждого цвета принудительно испускается. Фотодиод (PD) мониторит лазерный диод (LD), и каждая микросхема драйвера лазера регулирует выход лазерного диода до достижения интенсивностью лазерного луча заданного уровня.

2. Техническое описание (устройство).

Исправляет смещение позиции начала записи лазерного луча каждого цвета из-за вариации угла граней многогранного зеркала.

1. PCB главного контроллера измеряет интервал BD после завершения управления вращением с постоянной скоростью двигателя сканирования.

2. PCB главного контроллера вычисляет значение коррекции из смещения интервала BD.

1. The Main Controller PCB measures the BD interval after the completion of constant speed rotation control of the Scanner

2. The Main Controller PCB calculates the correction value from the displacement of the BD interval.

3. Положение начала записи корректируется путем коррекции времени начала записи на основе рассчитанного значения коррекции.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

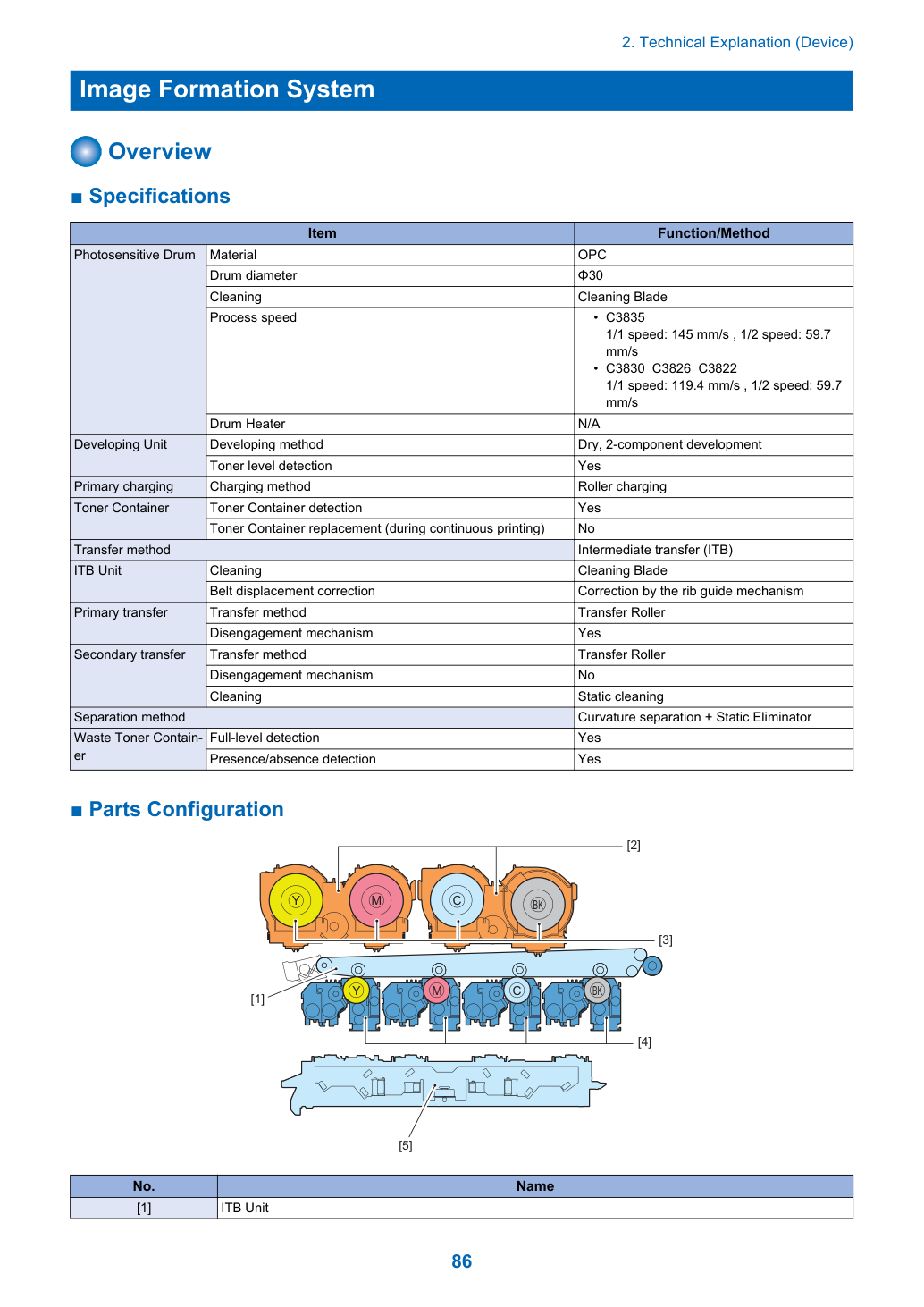

2. Техническое описание (устройство).

Блок формирования статического скрытого изображения Первичный заряд Поверхность печатного барабана заряжается для создания равномерного отрицательного потенциала.

При сухом двухкомпонентном методе переменного тока тонер, отрицательно заряженный цилиндром разработки, прилипает к печатному барабану.

Тонер на поверхности печатного барабана передается на ремень передачи изображения путем приложения положительного заряда с обратной стороны ремня передачи изображения.

Тонер на ремне передачи изображения передается на бумагу путем приложения положительного потенциала к вторичному передающему ролику.

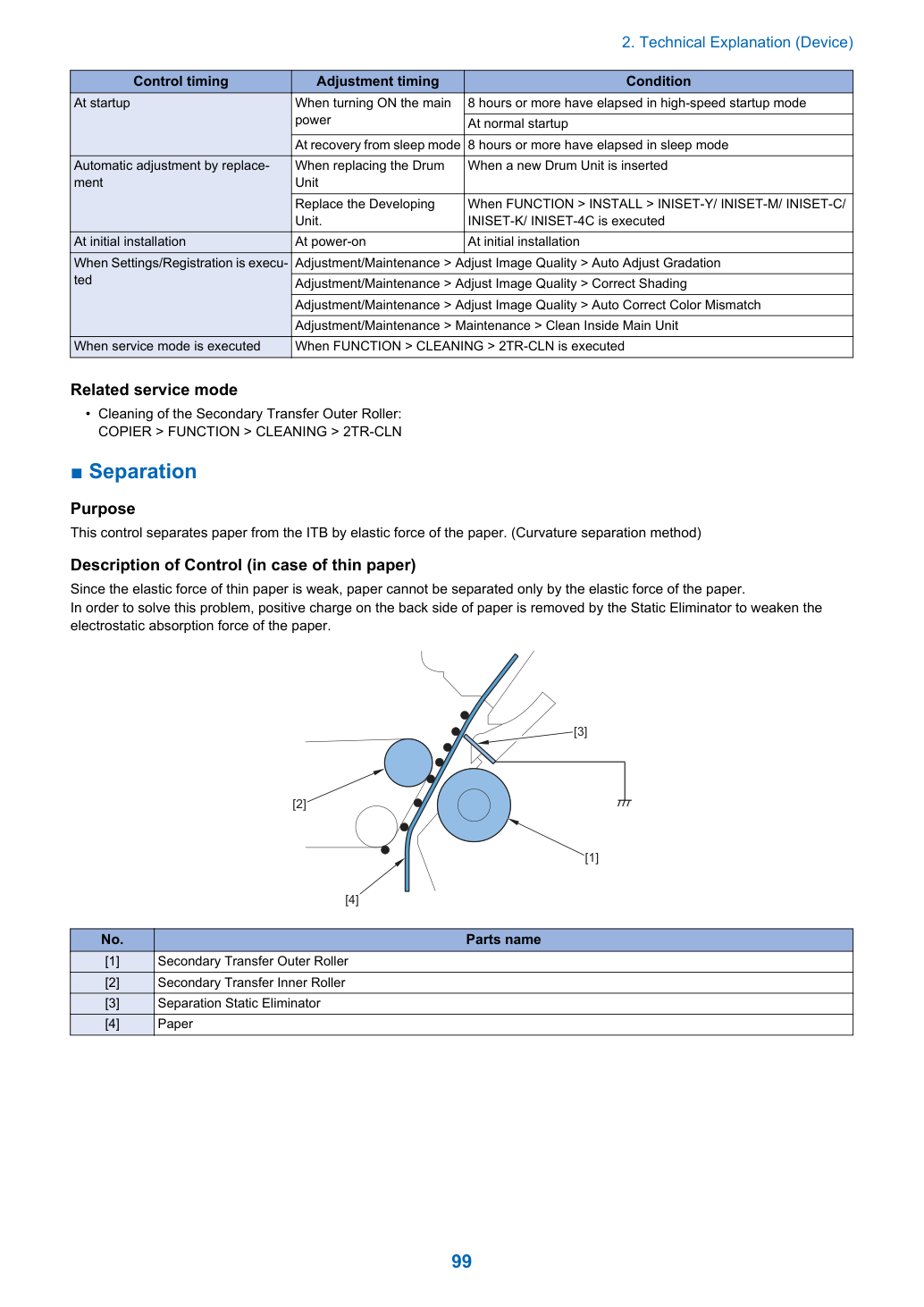

При методе разделения кривизной бумага отделяется от ремня передачи изображения.

В случае тонкой бумаги с низкой упругостью датчик статического устранения потенциала снижает потенциал на обратной стороне бумаги, чтобы облегчить отделение тонкой бумаги.

Тонер на бумаге фиксируется на бумаге теплом и прижимом.

Лезвие очистки удаляет остаточный тонер, прилипший к ремню передачи изображения.

Блок светодиода предварительного экспонирования удаляет остаточный заряд.

Лезвие очистки удаляет остаточный тонер, прилипший к печатному барабану.

2. Техническое описание (устройство).

Тонер и носитель внутри контейнера разработки покрываются на поверхности, и тонер разрабатывается на печатном барабане.

Тонер и носитель в контейнере разработки подаются на цилиндр разработки.

Тонер и носитель в контейнере разработки перемешиваются и подаются на винт подачи разработки A.

Остаточный тонер на печатном барабане удаляется.

Поверхность печатного барабана заряжается для создания равномерного потенциала.

Остаточный заряд на поверхности печатного барабана (Bk/M/C) удаляется.

Вращение печатного барабана (Bk) M03 CL Drum Motor Вращение печатного барабана (Y/M/C) M19 Developing Motor Вращение цилиндра разработки Y/M/C/Bk и винта подачи разработки. Переключение пути привода к блоку разработки (Y) CL02 Developing Cylinder Clutch (M) Переключение пути привода к блоку разработки (M) CL03 Developing Cylinder Clutch (C) Переключение пути привода к блоку разработки (C) CL04 Developing Cylinder Clutch (Bk) Переключение пути привода к блоку разработки (Bk) Связанные коды ошибок Bk Drum_ITB Motor error • E012-0401 : Ошибка двигателя Bk Drum ITB • E012-0402 : Ошибка двигателя Bk Drum ITB CL Drum Motor error • E012-0101 : Ошибка двигателя CL Drum • E012-0102 : Ошибка двигателя CL Drum ВНИМАНИЕ:

Примечания по инициализации блока разработки (время установки контейнера тонера) При установке пломба новой разработки отснимается, разработчик перемешивается для стабилизации состояния, и определяются управляющее напряжение и целевое значение заплатки.

Чтобы предотвратить падение тонера перед инициализацией разработки, установите контейнер тонера после завершения инициализации разработки и отображения "Контейнер тонера установлен" на панели управления.

После формирования статического скрытого изображения на печатном барабане формируется изображение тонера с тонером из цилиндра разработки.

2. Техническое описание (устройство).

Остаточный тонер, удаленный лезвием очистки, подается.

Остаточный заряд на поверхности печатного барабана Очистка барабана Цель:

Остаточный тонер на печатном барабане удаляется.

Поверхность печатного барабана заряжается для создания равномерного потенциала.

Остаточный заряд на поверхности печатного барабана (Bk/M/C) удаляется.

1. Когда печатный барабан вращается, лезвие очистки, введенное в контакт с барабаном, соскребает остаточный тонер на

Остаточный тонер на печатном барабане удаляется.

2. Винт очистки вращается для подачи тонера, который был соскреблен, в контейнер отработанного тонера.

Остаточный заряд на поверхности печатного барабана (Bk/M/C) удаляется для уменьшения призрачных изображений и т. д.

Светодиод предварительного экспонирования активируется и излучает свет на печатный барабан (Bk/M/C).

• Активация светодиода предварительного экспонирования:

• Установка условий активации светодиода предварительного экспонирования очистки:

• Регулировка интенсивности света светодиода предварительного экспонирования очистки (M) (1/1 скорость):

• Регулировка интенсивности света светодиода предварительного экспонирования очистки (C) (1/1 скорость):

• Регулировка интенсивности света светодиода предварительного экспонирования очистки (Bk) (1/1 скорость):

• Регулировка интенсивности света светодиода предварительного экспонирования очистки (M) (1/2 скорость):

• Регулировка интенсивности света светодиода предварительного экспонирования очистки (C) (1/2 скорость):

• Регулировка интенсивности света светодиода предварительного экспонирования очистки (Bk) (1/2 скорость):

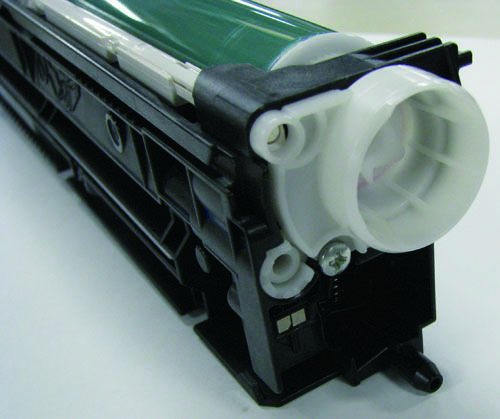

Обнаруживается наличие или отсутствие установленного блока барабана.

2. Техническое описание (устройство).

• При включении питания • При восстановлении из спящего режима (после истечения 8 часов или более) • При начале операции печати Описание обнаружения:

Следующее определяется на основе значения монитора тока постоянного тока в начале. Выполняется приложение напряжения зарядки для обнаружения наличия или отсутствия блока барабана.

• Когда значение монитора тока меньше установленного значения: Блок барабана отсутствует • Когда значение монитора тока равно или выше установленного значения: Блок барабана присутствует Работа хост-машины:

• When the current monitor value is less than the specified value: Drum Unit absent • When the current monitor value is the specified value or higher: Drum Unit present Operation of the host machine:

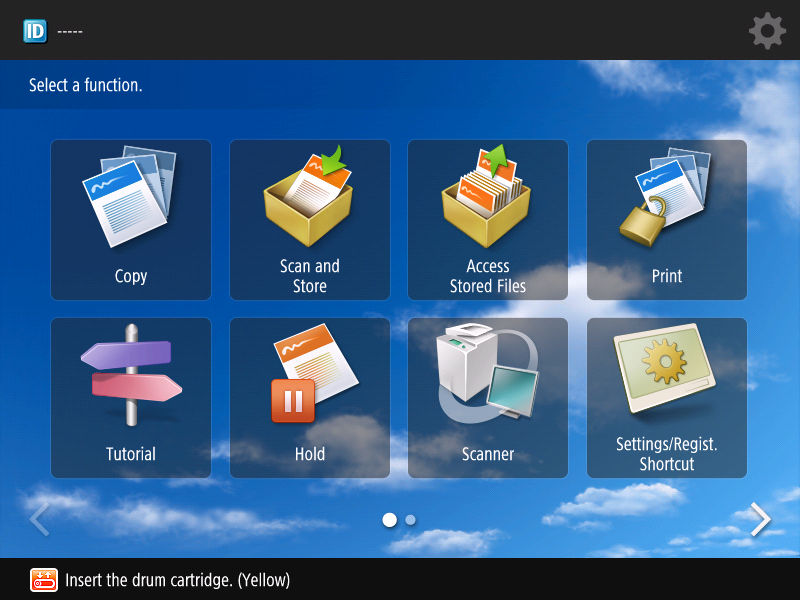

Если узел печатного барабана не обнаружен, на строке состояния Панели управления отображается "Сообщение".

Отображение LIFE и Оставшихся дней узла печатного барабана для уведомления о времени замены.

LIFE и Оставшиеся дни можно проверить в приведенных ниже режимах обслуживания.

1. Значение LIFE барабана рассчитывается на основе времени вращения барабана и времени приложения смещения DC первичной зарядки.

2. Рассчитанное значение LIFE барабана добавляется к значению счетчика, сохраненному в памяти узла печатного барабана.

2. Техническое описание (устройство).

3. Оставшиеся дни рассчитываются на основе рассчитанного значения LIFE с учетом условий использования.

ing Когда Оставшиеся дни узла печатного барабана достигли установленного значения*1 Когда Оставшиеся дни узла печатного барабана достигли установленного значения*4 Когда значение Life узла печатного барабана достигло значения Replacement Life Когда обнаружен новый узел печатного барабана.

*1 : Время отображения и/или отображение/скрытие предварительного уведомления могут быть изменены в следующих режимах обслуживания.

*2 : После отправки предварительного уведомления следующее предварительное уведомление не будет отправлено до отправки уведомления о завершении замены.

*3 : Параметры отображения/скрытия предупреждения о подготовке могут быть изменены в следующих режимах обслуживания.

*4 : Время отображения предупреждения о подготовке может быть изменено в следующих режимах обслуживания.

*5 : Параметры отображения/скрытия сообщений для запроса замены могут быть изменены в следующих режимах обслуживания.

2. Техническое описание (устройство).

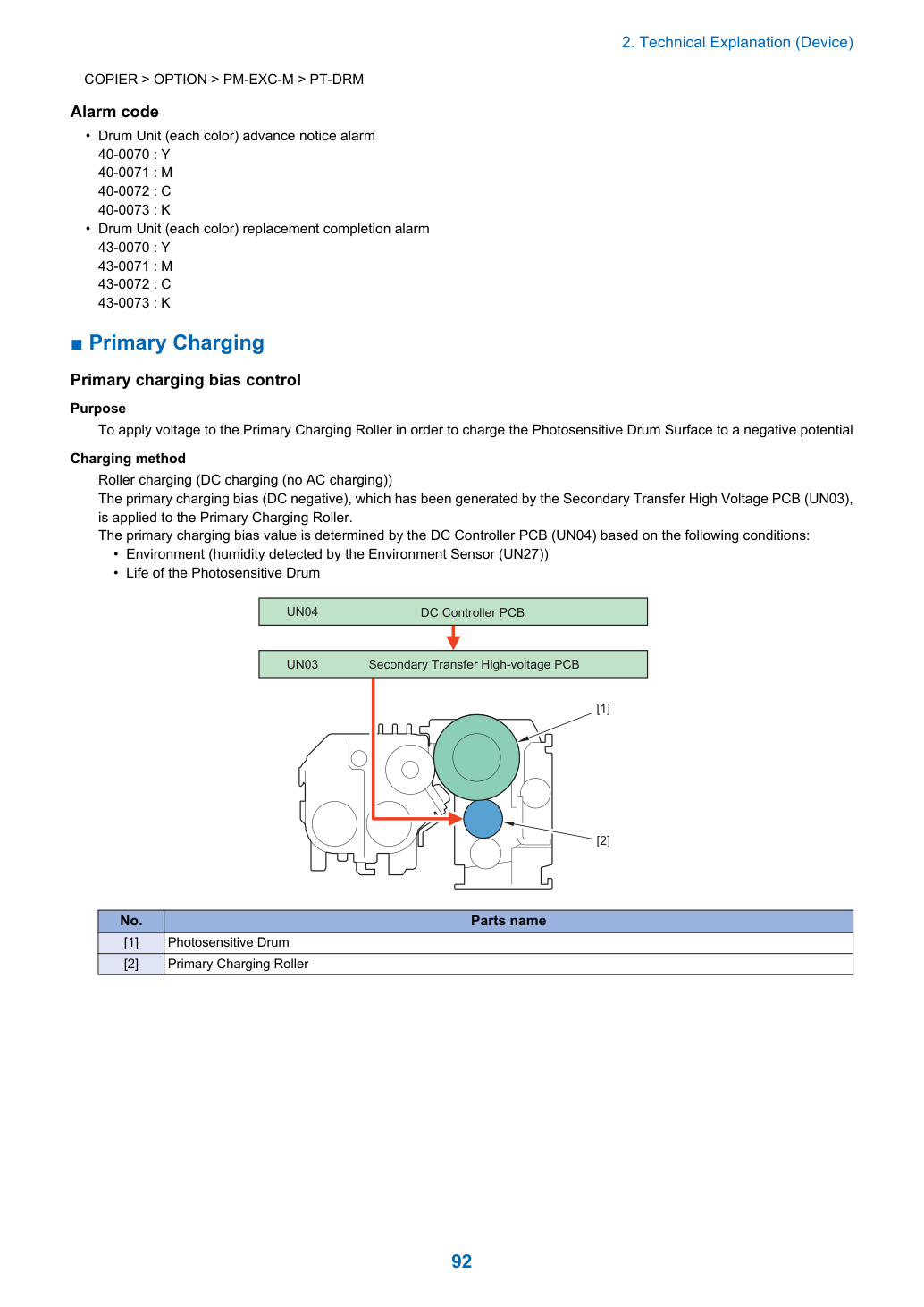

Приложение напряжения к Ролику первичной зарядки для зарядки поверхности Светочувствительного барабана до отрицательного потенциала Метод зарядки Зарядка ролика (зарядка DC (без зарядки AC)) Смещение первичной зарядки (DC отрицательное), созданное PCB вторичной передачи высокого напряжения (UN03), подается на ролик первичной зарядки.

Значение смещения первичной зарядки определяется PCB контроллера DC (UN04) на основе следующих условий:

• Окружающая среда (влажность, обнаруженная датчиком окружающей среды (UN27)) • Life светочувствительного барабана UN04 UN03 PCB контроллера DC PCB вторичной передачи высокого напряжения [1] [2] №.

2. Техническое описание (устройство).

Приложение напряжения к цилиндру разработки для создания разности потенциалов от светочувствительного барабана Описание управления Смещение разработки (AC, DC отрицательное), созданное на PCB вторичной зарядки (UN03), подается на цилиндр разработки.

• Смещение разработки DC: смещение для создания разности потенциалов со светочувствительным барабаном. Значение смещения определяется на основе датчика окружающей среды (UN27).

• Смещение разработки AC: смещение для улучшения качества изображения.

Тонер на светочувствительном барабане притягивается к ITB.

Остаточный тонер внутри узла очистки ITB подается.

Тонер на светочувствительном барабане переносится на бумагу.

Помимо притягивания тонера на ITB к бумаге, бумага подается.

Ролик вторичной передачи/винт очистки ITB/узел барабана Bk приводится в движение.

2. Техническое описание (устройство).

Не достигнута указанная скорость несмотря на то, что прошло время с запуска главного двигателя Bk Drum ITB в главном приводе.

Указанная скорость не могла быть сохранена несмотря на то, что по меньшей мере один раз достигнута указанная скорость с запуска главного двигателя Bk Drum ITB в главном приводе.

Требуемое напряжение передачи устанавливается для получения целевого значения тока передачи с целью предотвращения отказа передачи из-за изменения окружающей среды.

1. Обнаружено значение тока смещения первичной передачи DC.

2. Оптимальное целевое значение тока определяется на основе данных температуры/влажности датчика окружающей среды (UN27).

3. Определяется смещение первичной передачи DC, подлежащее применению к ролику первичной передачи.

Время выполнения этого управления зависит от времени управления, времени регулировки и комбинации условий.

ment по выходу определенного количества отпечатков При запуске задания Каждые 100 накопленных изображений При внезапных изменениях окружающей среды, обнаруженных датчиком окружающей среды При интервале бумаги Каждые 100 накопленных изображений Управление при завершении задания Каждые 500 накопленных изображений (только в условиях высокой температуры и высокой влажности) Каждые 1000 накопленных изображений При запуске При включении питания При нормальном запуске Если в режиме быстрого запуска прошло 8 часов или более При восстановлении из режима сна Если в режиме сна прошло 8 часов или более Автоматическое регулирование путем переключения режимов При переключении с задания B&W на задание цветной 100 или более накопленных изображений цветных заданий При внезапных изменениях окружающей среды, обнаруженных датчиком окружающей среды с момента выполнения предыдущей ATVC Автоматическое регулирование при замене При замене узла печатного барабана При вставке нового узла печатного барабана Замените узел разработки.

При выполнении INISET-Y/M/C/K/4C в режиме обслуживания При первоначальной установке При включении питания При первоначальной установке Соответствующий режим обслуживания • Выполнение управления первичной передачи ATVC:

• 30-0025: Обнаружено значение напряжения ниже порога с управлением первичной передачи ATVC для желтого • 30-0026: Обнаружено значение напряжения ниже порога с управлением первичной передачи ATVC для пурпурного • 30-0027: Обнаружено значение напряжения ниже порога с управлением первичной передачи ATVC для голубого • 30-0028: Обнаружено значение напряжения ниже порога с управлением первичной передачи ATVC для черного Управление смещением первичной передачи Назначение Приложение тока к ролику первичной передачи Описание управления Смещение первичной передачи для каждого цвета (Y/M/C/Bk) создается PCB первичной передачи высокого напряжения (UN02) и подается на ролик первичной передачи.

2. Техническое описание (устройство).

Значение смещения первичной передачи определяется управлением первичной передачи ATVC.

ВКЛ и ВЫКЛ смещения первичной передачи могут переключаться по цветам, и возможно отключить смещение цвета, который не будет использоваться.

Управление ATVC обеспечивает производительность передачи, не зависящую от изменения сопротивления, вызванного окружающей средой, а также износа ролика первичной передачи, и выполняется соответственно для смещения первичной передачи каждого цвета.

1. Обнаружено значение тока контроля смещения вторичной передачи DC.

2. Оптимальное целевое значение тока определяется на основе данных температуры/влажности датчика окружающей среды.

3. Определяется смещение вторичной передачи DC, подлежащее применению к наружному ролику вторичной передачи.

DC положительное: Тонер на ITB переносится на бумагу при печати.

ОТ отрицательное: Тонер на Внешнем ролике вторичной передачи притягивается на ремень ИТБ при очистке.

Смещение вторичной передачи, сформированное на печатной плате высокого напряжения вторичной передачи (UN03), подается на Внешний ролик вторичной передачи.

Значение смещения вторичной передачи определяется контроллером ОТ посредством управления ATVC, которое поддерживает постоянное значение тока, протекающего через Внешний ролик вторичной передачи.

• Отображение окружающей среды при управлении ATVC вторичной передачи:

• Окружающая среда в индивидуальных настройках вторичной передачи (настройки 1–16):

COPIER > ADJUST > HV-TR > TR-ENV1 to 16 • Цветовой режим/сторона подачи в индивидуальных настройках вторичной передачи (настройки 1–16):

COPIER > ADJUST > HV-TR > TR-DUP1 to 16:

• Регулировка назначенного напряжения бумаги при вторичной передаче в индивидуальных настройках (настройки 1–16):

COPIER > ADJUST > HV-TR > TR-VL1 to 16 • Тип бумаги в индивидуальных настройках вторичной передачи (настройки 1–16):

COPIER > ADJUST > HV-TR > TR-PPR1 to 16 • Общая регулировка назначенного напряжения бумаги при управлении ATVC вторичной передачи:

• 30-0032: Ошибка ATVC вторичной передачи (ниже нижнего предела) ■ Управление отключением ролика первичной передачи Цветные ролики первичной передачи отключаются в режиме одного цвета Bk для увеличения срока службы деталей формирования изображения (печатный барабан, ремень ИТБ).

Механизм кулачка обеспечивает 3 фазы, соответствующие 3 состояниям режима Bk, режима CL и режима полного отключения.

2. Техническое описание (устройство).

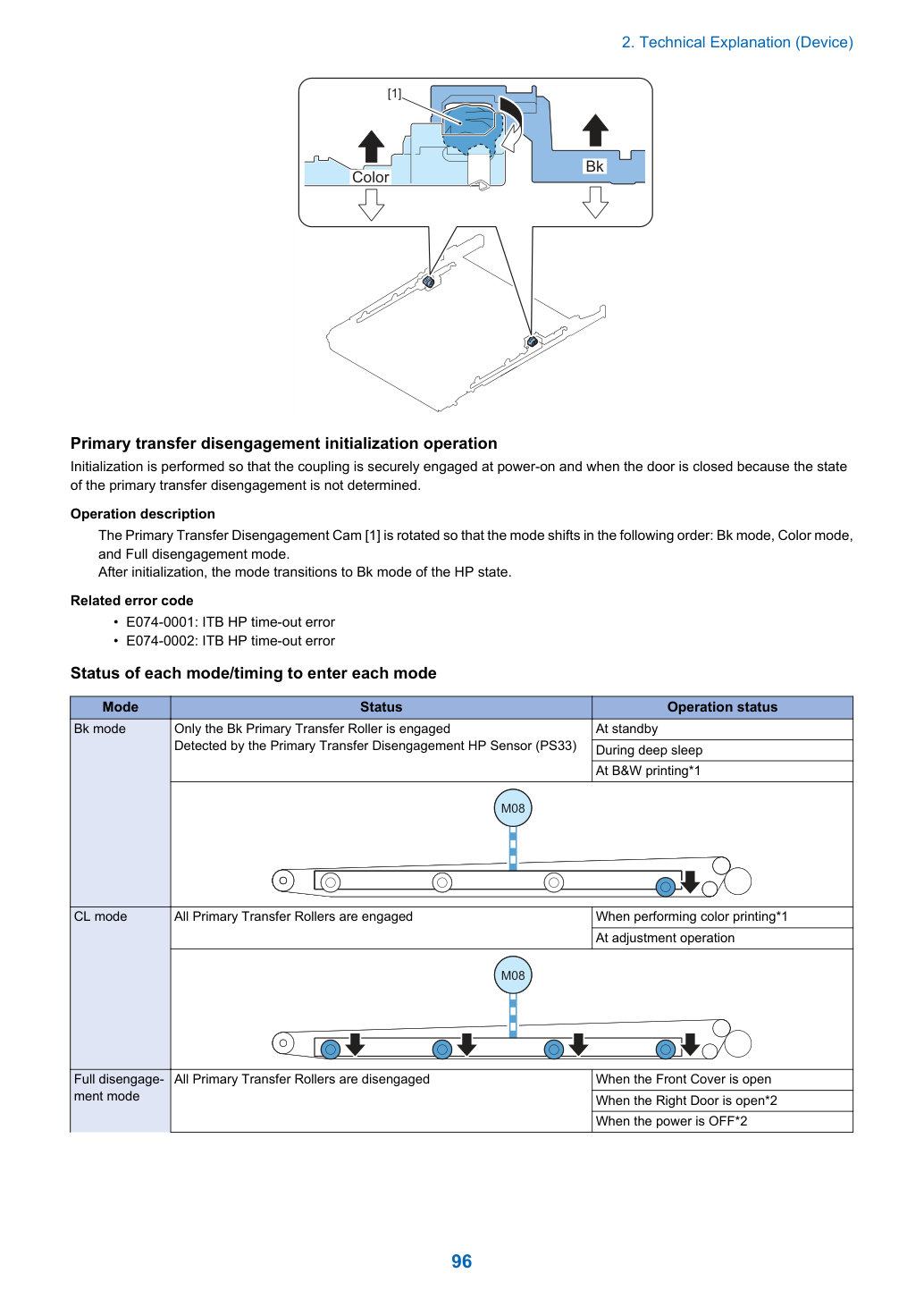

Инициализация выполняется так, чтобы муфта надежно включалась при включении питания и при закрытии дверцы, поскольку состояние отключения первичной передачи не определено.

Кулачок отключения первичной передачи [1] вращается так, чтобы режим переходил в следующем порядке: режим Bk, режим Color и режим полного отключения.

После инициализации режим переходит в режим Bk состояния HP.

2. Техническое описание (устройство).

ment mode M08 M08 *1: При выполнении формирования изображения *2: Отключение не выполняется во время операции входа в режим глубокого сна.

Для предотвращения проблем, вызванных смещением ремня ИТБ.

В данной машине смещение ремня предотвращается путем коррекции смещения ремня ИТБ с использованием механизма направляющей ребра.

Используется для усиления краев ремня ИТБ (для повышения прочности).

Управляет смещением ремня ИТБ.

Ремень для выполнения первичной передачи [5] Фланец Форма скошена для предотвращения попадания ребра на него.

Для удаления остаточного тонера на ремне ИТБ, чтобы он не влиял на следующее изображение.

1. Лезвие очистки ремня ИТБ соскребает тонер с ремня ИТБ.

2. Винт очистки ремня ИТБ подает соскобленный тонер в контейнер отработанного тонера.

2. Техническое описание (устройство).

Остаточный тонер в узле очистки ремня ИТБ подается.

Остаточный тонер на ремне ИТБ собирается.

Отверстие выброса для тонера, собранного на ремне ИТБ M02 Bk Drum _ Двигатель ремня ИТБ Винт очистки ремня ИТБ приводится в действие.

• Установка количества прозрачности для выполнения очистки ремня ИТБ COPIER > OPTION > CLEANING > OHP-PTH ■ Управление очисткой внешнего ролика вторичной передачи Назначение Предотвратить отказ передачи и загрязнение оборотной стороны бумаги, вызванные загрязнением внешнего ролика вторичной передачи Описание управления Смещение очистки вторичной передачи, создаваемое печатной платой высокого напряжения вторичной передачи (UN03), подается на [1] Внешний ролик вторичной передачи.

Остаточный тонер на внешнем ролике вторичной передачи прилипает к ремню ИТБ, а затем собирается узлом очистки ремня ИТБ.

2. Техническое описание (устройство).

При включении главного питания Прошло 8 часов или более в режиме высокоскоростного запуска При нормальном запуске При восстановлении из режима сна Прошло 8 часов или более в режиме сна Автоматическая регулировка при замене Блока печатного барабана При вставке новой барабанной ячейки Замените узел проявления.

При выполнении FUNCTION > INSTALL > INISET-Y/ INISET-M/ INISET-C/ INISET-K/ INISET-4C При начальной установке При включении питания При начальной установке Когда выполняется параметризация/регистрация Регулировка/техническое обслуживание > Настройка качества изображения > Автоматическая регулировка градации Регулировка/техническое обслуживание > Настройка качества изображения > Коррекция затенения Регулировка/техническое обслуживание > Настройка качества изображения > Автоматическая коррекция цветового несовпадения Регулировка/техническое обслуживание > Техническое обслуживание > Очистка внутренней части основного узла При выполнении режима обслуживания При выполнении FUNCTION > CLEANING > 2TR-CLN Связанный режим обслуживания • Очистка внешнего ролика вторичной передачи:

Это управление отделяет бумагу от ремня ИТБ упругой силой бумаги. (Способ отделения кривизной) Описание управления (в случае тонкой бумаги) Поскольку упругая сила тонкой бумаги слаба, бумага не может быть отделена только упругой силой бумаги.

Для решения этой проблемы положительный заряд на обратной стороне бумаги удаляется статическим нейтрализатором для ослабления электростатической силы притяжения бумаги.

2. Техническое описание (устройство).

Тонер подается в узел проявления.

Тонер подается в узел проявления.

UN39 to 42 Датчик обнаружения новой/старой бутылки (Y/M/C/Bk) Определяется состояние контейнера тонера.

PS26 to 29 Датчик подачи тонера (Y/M/C/Bk) Определяется наличие/отсутствие контейнера тонера.

Определяется вращение контейнера тонера.

UN21 to 24 Датчик плотности тонера (Y/M/C/Bk) Определяется соотношение тонер/носитель в узле проявления.

Винт внутри узла проявления приводится в действие.

Проверьте, нет ли проблемы с установленным контейнером тонера.

2. Техническое описание (устройство).

• При включении питания • При закрытии передней крышки • При выходе из режима сна (не отображается после нажатия Use) Датчик Бутылки New/Old (Y/M/C/Bk) (UN39/UN40/UN41/UN42) определяет состояние из памяти [1] контейнера тонера.

Сообщение, показанное ниже, отображается в соответствии с условием, определенным из памяти.

Может быть установлен картридж с неправильным номером позиции.

Установлен контейнер тонера с неправильным номером позиции.

Картридж тонера может быть неисправен.

Установлен контейнер тонера, который может быть неисправен.

Может быть установлен картридж неправильного цвета.

Установлен контейнер тонера неправильного цвета.

Установлен правильный контейнер тонера.

2. Техническое описание (устройство).

Определяется наличие или отсутствие контейнера тонера.

Датчик подачи тонера (Y/M/C/Bk) (PS26/PS27/PS28/PS29) расположен так, как показано на рисунке ниже; при установке контейнера тонера датчик реагирует и контейнер тонера определяется.

Подать тонер в узел разработки для достижения идеального соотношения разработчика (тонер + носитель) в узле разработки.

Автоматическая регулировка путем накопления значений счета видео При завершении задания Для каждого накопленного значения счета видео 1500% При интервале бумаги Для каждого накопленного значения счета видео 3000% При первоначальной установке Включение питания При первоначальной установке Описание управления Плотность тонера каждого цвета корректируется до целевого значения в указанные выше моменты управления и управляется для достижения надлежащей подачи тонера в узел разработки. Плата DC Controller PCB определяет количество подачи тонера по следующим 2 данным:

Плата DC Controller PCB включает двигатели Bottle Motors (YM)/(CK) (M04/M05), когда определяет, что подача тонера необходима.

Это подает указанное количество тонера в узел разработки.

2. Техническое описание (устройство).

• E020-01C8: Ошибка захвата уплотнительного элемента (Y) • E020-02C8: Ошибка захвата уплотнительного элемента (M) • E020-02C8: Ошибка захвата уплотнительного элемента (C) • E020-04C8: Ошибка захвата уплотнительного элемента (Bk) ■ Управление подачей тонера Назначение Тонер подается из контейнера тонера в узел разработки.

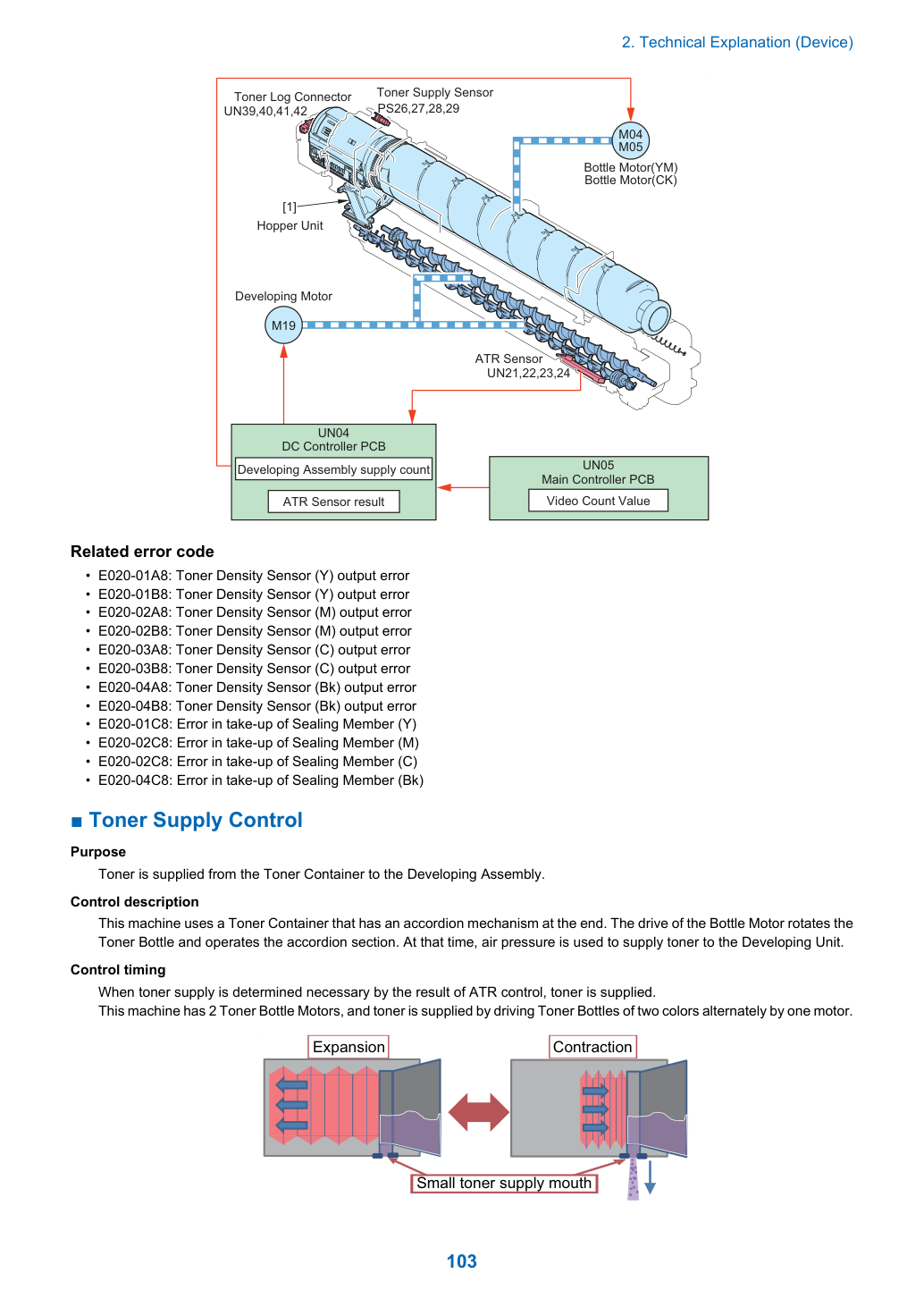

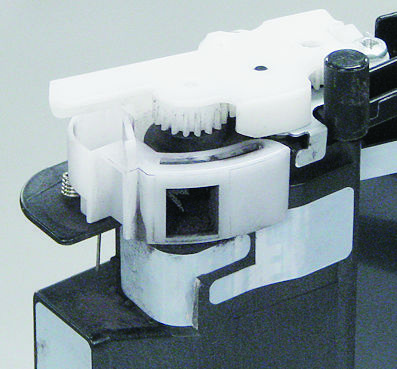

Данная машина использует контейнер тонера, который имеет гармошечный механизм на конце. Привод двигателя Bottle Motor вращает бутылку тонера и приводит в действие гармошечный раздел. При этом давление воздуха используется для подачи тонера в узел разработки.

Когда подача тонера определена необходимой по результатам управления ATR, тонер подается.

Данная машина имеет 2 двигателя Bottle Motor, и тонер подается путем попеременного привода в действие бутылок тонера двух цветов одним двигателем.

2. Техническое описание (устройство).

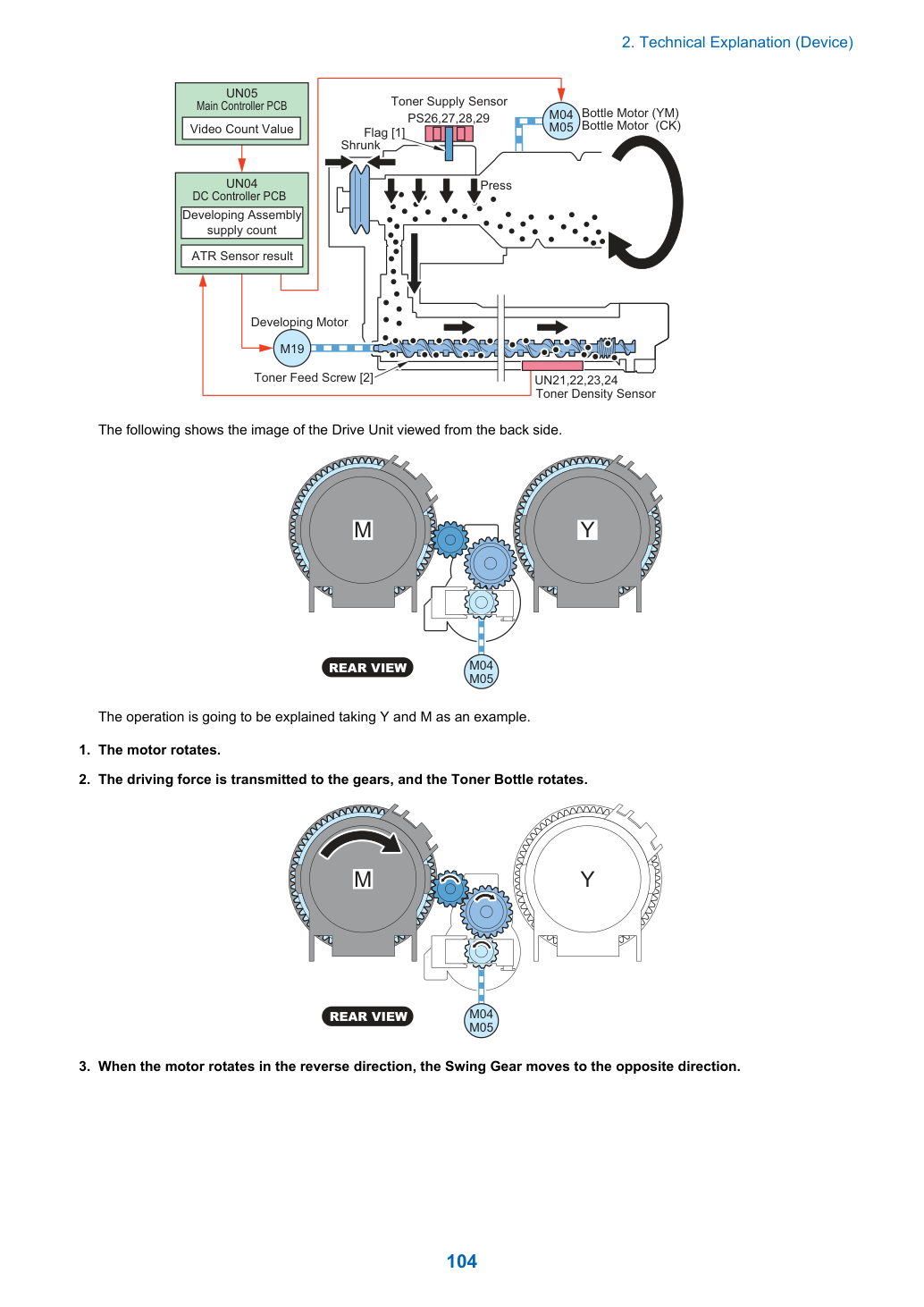

Счет подачи Результат датчика ATR Сжато Нажато Плата DC Controller PCB Двигатель Bottle Motor (YM) Двигатель Bottle Motor (CK) Датчик подачи тонера Флаг [1] Двигатель разработки Винт подачи тонера [2] Датчик плотности тонера На следующем рисунке показано изображение привода, рассмотренного с задней стороны.

Операция будет объяснена на примере Y и M.

1. Двигатель вращается.

2. Движущая сила передается на шестерни, и бутылка тонера вращается.

3. Когда двигатель вращается в обратном направлении, качающаяся шестерня (Swing Gear) движется в противоположном направлении.

2. Техническое описание (устройство).

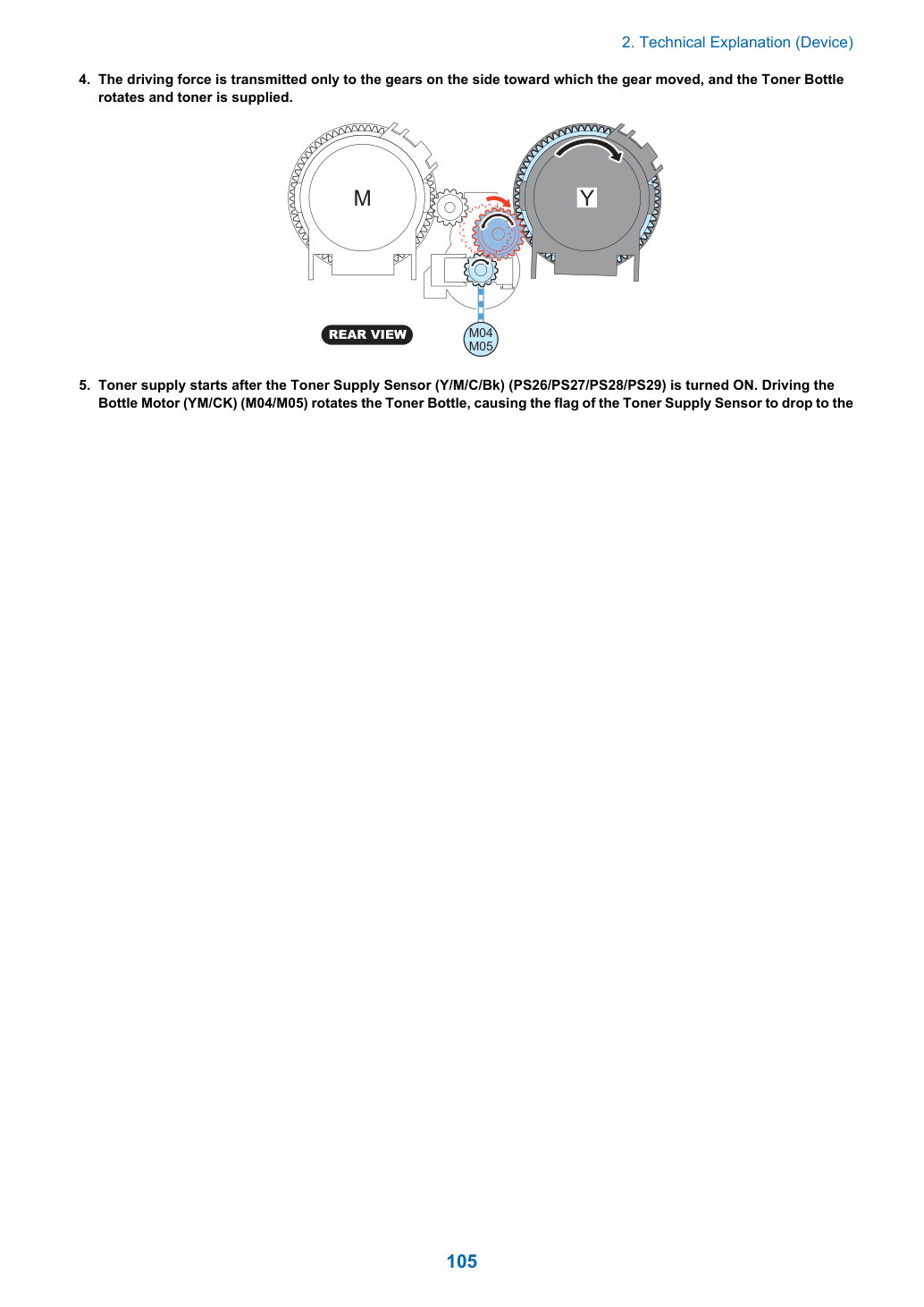

4. Движущая сила передается только на шестерни с той стороны, в которую переместилась шестерня, и бутылка тонера

вращается и подается тонер.

5. Подача тонера начинается после включения датчика подачи тонера (Y/M/C/Bk) (PS26/PS27/PS28/PS29). Привод

2. Техническое описание (устройство).

отсекаемой части бутылки тонера, как показано на рисунке ниже, что в свою очередь переводит датчик в положение ВЫКЛ. После этого, когда флаг датчика подачи тонера выходит из отсекаемой части, датчик переводится в положение ВКЛ.

Когда датчик подачи тонера находится в положении ВЫКЛ, подается тонер в количестве 1 блока в узел разработки.

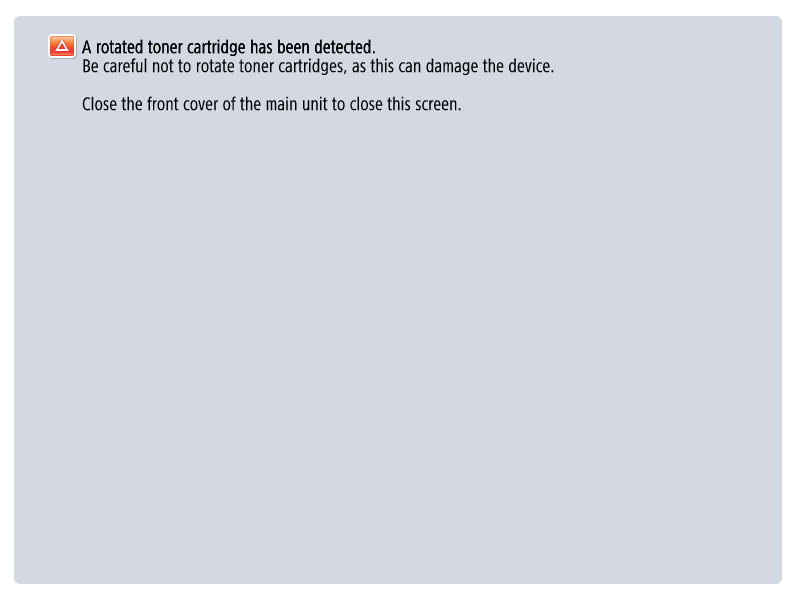

Следующий экран предупреждения появляется при обнаружении вращения картриджа тонера при открытой передней крышке.

2. Техническое описание (устройство).

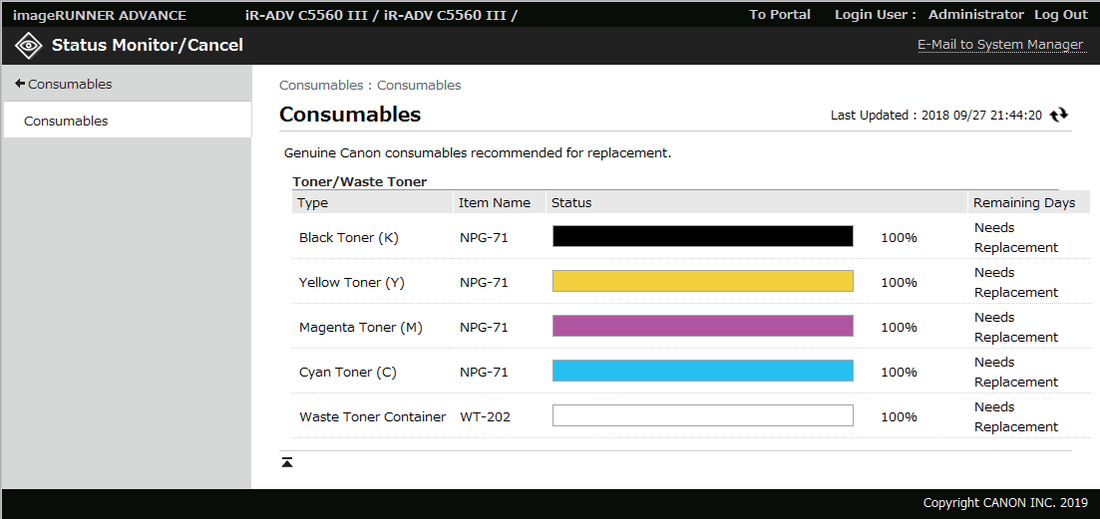

Отобразить срок службы/оставшиеся дни для уведомления о времени замены контейнера тонера.

Срок службы и оставшиеся дни можно просмотреть в следующем меню или режиме обслуживания.

2. Техническое описание (устройство).

тонер низкий. (Замена еще не требуется.) *2 Замените картридж тонера (желтый, голубой, пурпурный, черный).

Операция основной машины после отображения сообщения Замена еще не требуется.

*1 : Момент определения может быть изменен в следующих режимах обслуживания (установка момента уведомления об сигнале предварительного уведомления о тонере). Сигнал также может быть установлен на отключение.

*2 : Отображение этого сообщения может быть изменено в следующем режиме обслуживания (установка включения/отключения сообщения подготовки тонера).

*3 : Момент определения может быть изменен в следующих режимах обслуживания (установка дней до предупреждения о подготовке тонера).

*4 : После отправки сигнала предварительного уведомления следующий сигнал предварительного уведомления не будет отправлен до отправки сигнала завершения замены.

*5 : Сообщение генерируется UGW и отображается на портальном экране UGW. На этой машине это не отображается.

■ Определение преждевременной замены контейнера тонера / Завершение замены тонера Назначение Определить завершение замены контейнера тонера. Также предотвратить замену контейнера тонера, который еще может быть использован.

2. Техническое описание (устройство).

Функция преждевременного обнаружения замены картриджа тонера не работает для неидентифицированных картриджей тонера.

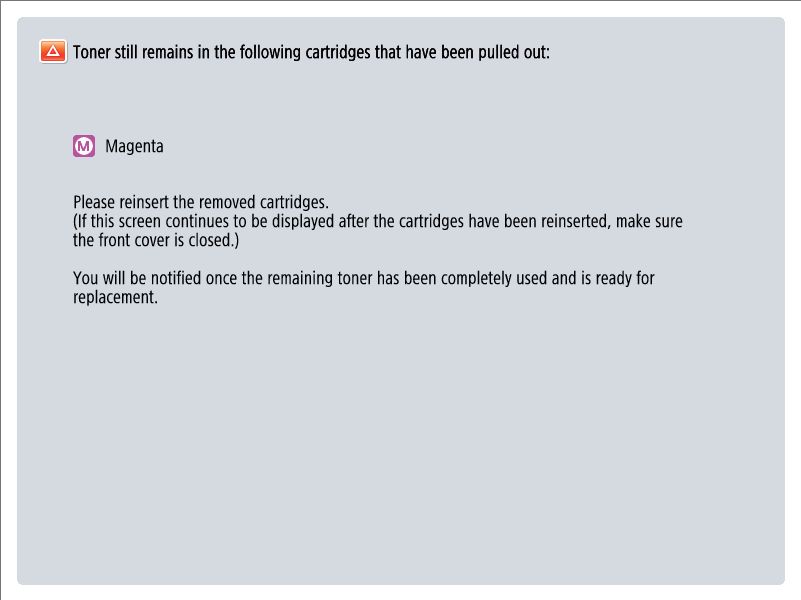

Сообщение, отображаемое при удалении картриджа тонера *1 Операция приостановлена при преждевременной замене картриджа тонера *2 Замена тонера завершена Время обнаружения При удалении картриджа тонера до появления сообщения "Замените картридж тонера." (см. "Обнаружение уровня тонера").

При замене картриджа тонера до появления сообщения "Замените картридж тонера." (см. "Обнаружение уровня тонера").

Способ очистки Установите снятый картридж снова и закройте переднюю крышку основного устройства.

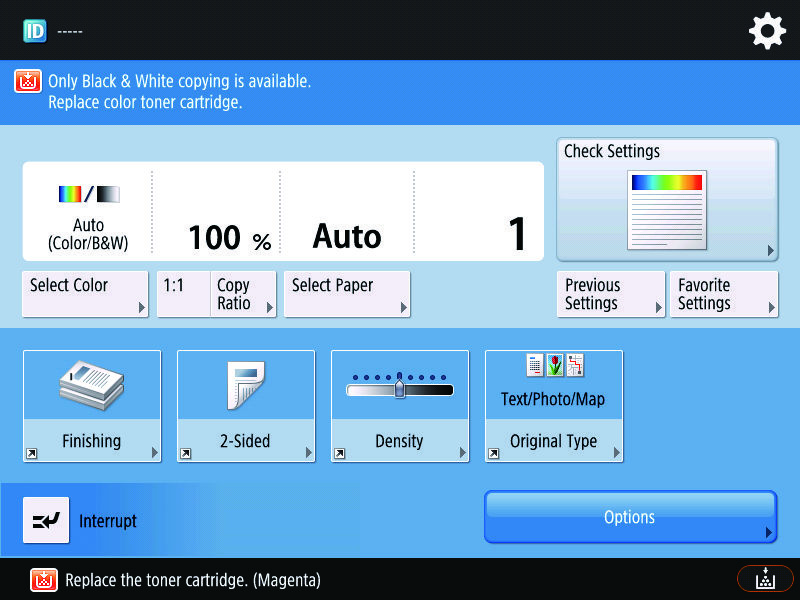

На машинах ч/б отображение на экране/код сигнала отображаются только для чёрного.

*1: Параметр отображения/скрытия сообщения доступен в следующем сервисном режиме (Уровень 2).

*2: Параметр включения/отключения приостановки операции доступен в следующем сервисном режиме (Уровень 2).

*3: Звуковой сигнал, выдаваемый при отображении сообщения, можно переключить ВКЛ или ВЫКЛ в следующем меню.

*4: Если первоначально установленный картридж тонера невозможно установить обратно, очистите приостановку операции от преждевременной замены картриджа тонера в следующем сервисном режиме (Уровень 2).

*5: Звуковой сигнал о завершении замены тонера не выдаётся в следующих условиях:

• Печатная плата контроллера DC была заменена, и новый картридж тонера установлен до включения питания.

• Печатная плата контроллера DC была заменена, и новый картридж тонера установлен после включения питания с удалённым картриджем тонера или открытой передней дверцей.

2. Техническое описание (устройство).

Узел подачи отработанного тонера состоит из следующих компонентов/операций привода.

Отработанный тонер из узла печатного барабана и узла очистки ITB подаётся в контейнер отработанного тонера.

Собранный тонер подаётся в узел очистки ITB.

Остаточный тонер из узла печатного барабана подаётся.

Тонер, собранный из узла ITB/узла печатного барабана, подаётся в контейнер отработанного тонера.

Отработанный тонер внутри контейнера отработанного тонера равномерно распределяется.

Винт очистки узла печатного барабана Bk приводится в действие.

Винт очистки ITB приводится в действие.

2. Техническое описание (устройство).

Винт очистки узла печатного барабана Y/M/C приводится в действие.

Винт отработанного тонера приводится в действие.

Для равномерного распределения отработанного тонера внутри контейнера отработанного тонера.

Для обнаружения LIFE и оставшихся дней контейнера отработанного тонера с целью уведомления времени замены.

Количество листов [ Низкий уровень тонера : датчик ВКЛ ] [ Предупреждение о подготовке контейнера отработанного тонера : датчик ВЫКЛ ] Печатная плата контроллера DC UN30 Двигатель регистрации датчика отработанного тонера Контейнер отработанного тонера Отработанный тонер LIFE и оставшиеся дни контейнера отработанного тонера можно проверить в следующих меню и сервисных режимах.

Отработанный тонер почти полон. (Замена пока не требуется.) Замените контейнер отработанного тонера.

после отображения сообщения Замена пока не требуется.

2. Техническое описание (устройство).

*2: Отображение/скрытие сообщения предупреждения о подготовке контейнера отработанного тонера можно установить в следующем сервисном режиме. (0: скрыть, 1: отобразить. Значение по умолчанию зависит от местоположения.) COPIER > OPTION > PM-PRE-M > WST-TNR

*3: Оставшиеся дни для отображения Сообщение предупреждения о подготовке контейнера отработанного тонера можно установить в следующем сервисном режиме.

*4: Количество напечатанных листов различается в зависимости от условий использования/эксплуатации.

Счётчик компонентов автоматически очищается, но не очищается, если контейнер отработанного тонера заменён без обнаружения "предупреждения о подготовке" или "переполнения" или при выключенном питании. В этом случае счётчик компонентов можно вручную очистить, выполнив следующий сервисный режим.

Обратите внимание, что все следующие условия должны быть выполнены для ручной очистки счётчика компонентов.

• Контейнер отработанного тонера установлен • Датчик не обнаруживает "Контейнер отработанного тонера полон" Код ошибки • E013-0001: Ошибка двигателя подачи отработанного тонера После обнаружения скорости вращения двигателя подачи отработанного тонера при работе двигателя обнаружено, что скорость не соответствует заданной.

После обнаружения скорости вращения двигателя подачи отработанного тонера при работе двигателя обнаружено, что скорость не соответствует заданной.

2. Техническое описание (устройство).

• Параметры оставшихся дней для отображения предупреждений о подготовке контейнера отработанного тонера COPIER > OPTION > PM-MSG-D > WST-TNR • Параметры времени предупреждения об авансовом уведомлении контейнера отработанного тонера COPIER > OPTION > PM-DLV-D > WST-TNR • Проверка статуса создания сигнала тревоги высокого расхода COPIER > DISPLAY > MISC > STC-REC ■ Обнаружение контейнера отработанного тонера Назначение Обнаружить наличие/отсутствие контейнера отработанного тонера Описание управления Переключатель обнаружения контейнера отработанного тонера (SW01) используется для обнаружения наличия/отсутствия контейнера отработанного тонера.

Управление во избежание отказа изображения из-за изменения условий окружающей среды или деградации компонентов для обеспечения стабилизированного печатного изображения Описание управления Выполняются различные управления для формирования тестового паттерна [1] на ITB и считывания тестового паттерна с помощью узла датчика регистрационного паттерна (Front/Rear) (UN25/26).

Существуют следующие типы автоматических регулировок.

Регулировка, выполняемая путём создания тестового паттерна, — это коррекция с многоградационной защитой в реальном времени (полная/лёгкая коррекция).

Тип автоматической регулировки Замечания Очистка после замятия Выполните очистку наружного ролика вторичного переноса при восстановлении после замятия.

Холостой ход узла проявки • При печати с использованием тонера тонер заряжается (передача электростатического заряда тонеру) путём перемещения тонера в узле проявки, и заряженный тонер проявляется на фотобарабане с использованием электрического поля.

• Управление первичной передачей определяет условие высокого давления смещения первичной передачи для переноса тонера с печатного барабана (photosensitive drum) на ITB.

• Управление первичной передачей ATVC — это управление, которое определяет условия окружающей среды (Температура/Влажность), в которых в данный момент находится оборудование, значение сопротивления ролика первичной передачи (primary transfer roller) во время печати и условие высокого давления смещения первичной передачи, подходящее для скорости транспортировки бумаги.

• Управление вторичной передачей определяет условие высокого давления смещения вторичной передачи для переноса тонера с ITB на бумагу.

• Управление вторичной передачей ATVC — это управление, которое определяет условия окружающей среды (Температура/Влажность), в которых в данный момент находится оборудование, значение сопротивления ролика вторичной передачи (secondary transfer roller) во время печати, установленный тип бумаги и условие высокого давления смещения вторичной передачи, подходящее для скорости транспортировки бумаги.

2. Техническое описание (устройство).

Тип автоматической регулировки Примечания Разряд низкой нагрузки Если формирование изображения с низкой нагрузкой продолжается, тонер в узле проявления (developing assembly) будет ухудшаться и возможно влияние на качество изображения. Поэтому если формирование изображения с низкой нагрузкой продолжается более определённого количества листов, выполните разряд тонера, чтобы предотвратить ухудшение тонера.

Если печать продолжается с малым количеством символов и изображений на бумаге, тонер в узле проявления (developing assembly) ухудшается, что увеличивает вероятность ухудшения качества изображения.

Когда такая ситуация продолжается, выполняется «разряд низкой нагрузки» (low duty discharge) для замены тонера в узле проявления (developing assembly) и предотвращения ухудшения качества изображения.

см. «Special Controls» на странице 121 Коррекция тёмного тока / Датчик патча Коррекция интенсивности света • Коррекция количества света датчика патча означает регулировку количества света светодиода, установленного на датчике патча (patch sensor), до надлежащего значения для выполнения обнаружения плотности с более высокой точностью датчиком патча.

• Коррекция тёмного тока — это часть калибровки датчика патча (patch sensor) и обнаруживает значение выхода датчика в состоянии, когда светодиод выключен, чтобы устранить влияние электрического количества в цепи датчика патча.

Патч ATR формируется на ITB в течение времени между каждым сформированным изображением в соответствии с интервалом транспортировки бумаги или во время обратного вращения. Для соответствия значения считывания этого патча эталонному значению подайте информацию о пополнении тонера.

Регулировка значения α Значение регулировки для коррекции датчика патча (patch sensor) (Это изделие отрегулировано, поэтому оно не будет реализовано.).

• Управление плотностью с использованием датчика патча (patch sensor) для регулировки максимальной плотности, используемой в оборудовании • Плотность, которая регулируется с его использованием, не является максимальной плотностью во время печати, а только грубая регулировка для определения количества тонера, используемого узлом проявления (developing assembly) при проявлении на печатном барабане (photosensitive drum), и полная коррекция требуется для определения максимальной плотности при окончательной печати.

см. «D-max control» на странице 116 Коррекция множественного градационного уровня в реальном времени • Управление градацией с использованием датчика патча (patch sensor) для регулировки монохроматической градации YMCK, используемой в оборудовании • Значение обнаружения датчика патча при градации, отрегулированной во время полной коррекции, сохраняется, патч-изображение в текущем состоянии, которое предполагается иметь ту же плотность, что и сохранённая плотность, формируется, и монохроматическая градация YMCK обновляется (Регулируется) из разницы между значениями обнаружения датчиков патча.

см. «Real-time Multiple Tone Correction» на странице 115 Ремень очистки передачи Предотвратите загибание ножа путём подачи тонера на ножевое устройство очистки ITB и поддержания низкой силы трения скользящей части.

см. «Special Controls» на странице 121 Ремень OHP На OHP нанесён модификатор сопротивления, и когда модификатор сопротивления прилипает к ITB, эффективность передачи прилипшей части ухудшается. После прохождения OHP малого размера в области прохождения бумаги может произойти сбой передачи при большом размере.

Кроме того, если большое количество регулятора сопротивления прилипнет к ITB, в части очистителя передачи может произойти сплавление. Для предотвращения этих проблем тонер подаётся с избытком, чтобы предотвратить дефекты изображения и сплавление части очистителя передачи.

см. «Special Controls» на странице 121 Очистка наружного ролика вторичной передачи см. «Secondary Transfer Outer Roller Cleaning Control» на странице 98 Принудительное пополнение тонера Принудительное пополнение тонера выполняется при совпадении условий выполнения в каждой из множественной регулировки вращения, регулировки интервала бумаги и регулировки обратного вращения.

Для получения значения управляющего напряжения для управления отношением T/D (тонер/разработчик) выполняется инициализация индуктивности во время инициализации узла проявления (Developing Assembly).

• Для предотвращения падения тонера в узел проявления (Developing Assembly) перед выполнением инициализации индуктивности картридж с тонером, установленный во время установки, должен быть установлен после отображения «Set the toner.» на сенсорном дисплее.

• Картридж с тонером устанавливается и отправляется в соответствии с местом назначения. В этом случае, поскольку на картридж с тонером прикреплена защитная лента, отобразите «Set the toner.», вытащите картридж с тонером, затем удалите защитную ленту и после этого снова установите картридж с тонером.

2. Техническое описание (устройство).

Тип автоматической регулировки Примечания Проверка предварительного экспонирования Страница постоянной скорости: Определение освещения выполняется на основе информации о нагрузке изображения и обнаружения пикселей высокой плотности Однако когда накопленное количество света в течение дня меньше следующего порогового значения, свет всегда включен.

Пороговое значение 35ppm 300000 мсек, 30ppm 60000 мсек (Условие очистки дневного счётчика — это когда было выполнено последнее множественное вращение.) ВНИМАНИЕ:

Страница половинной скорости: всегда включен ■ Коррекция множественного градационного уровня в реальном времени Для поддержания надлежащих характеристик градации всегда формируется патч коррекции множественного градационного уровня на ITB и выполняется коррекция LUT.

LUT — это сокращение от «look up table». Эта таблица отображает входные значения на выходные значения. Обычно ёмкость (количество записей в) таблицы LUT равна количеству градаций. Например, если есть 256 градаций, количество записей данных в таблице — 256. Путём предварительного отображения входных значений на выходные значения с помощью этой таблицы числовые значения могут быть преобразованы путём поиска в этой таблице.

По сравнению с обычным управлением ARCDAT и D-half, это управление регулируется со ссылкой на таблицу последовательной коррекции, так что может быть получена точная регулировка градации (Adjust Gradation).

Различия между полной коррекцией и лёгкой коррекцией в коррекции множественного градационного уровня в реальном времени Коррекция множественного градационного уровня в реальном времени в этой машине доступна в двух типах: полная коррекция и лёгкая коррекция. Полная коррекция и лёгкая коррекция одинаковы в том, что патч градации формируется уведомлением контроллера и уведомляется плотность.

Различия между полной и лёгкой коррекциями следующие.

Особенности полной коррекции множественного градационного уровня в реальном времени • Формируется патч, соответствующий 10 градациям.

• Таблица поиска полутонов перезаписывается.

Особенности лёгкой коррекции множественного градационного уровня в реальном времени • Формируется патч с меньшим количеством градаций.

• Сформированные градации ротируются.

• Таблица поиска полутонов перезаписывается.

Управление D-max / коррекция множественного градационного уровня в реальном времени ВКЛ/ВЫКЛ при разминке вращения COPIER > Option > IMG-DEV > AUTO-DH Установить интервал выполнения автоматической регулировки: последнее вращение COPIER > OPTION > INTROT-2 Установка коэффициента коррекции размытия ошибок (Уровень 2) COPIER > Option > IMG-MCON > TMC-SLCT Установка управления множественной градацией в реальном времени (Full/Light) коэффициент обратной связи:

Установка управления множественной градацией в реальном времени (dither) (Уровень 2) COPIER > Option > IMG-MCON > DITH-FB Установка управления множественной градацией в реальном времени (Light) интервал выполнения/остановки:

2. Техническое описание (устройство).

Эта машина корректирует изменение значения D-max (глубочайшая плотность) из-за изменений долговечности/окружающей среды и выполняет управление для обеспечения долгосрочной стабильности выходной мощности лазера.

Патчи плотности формируются на ITB и измеряются датчиком патча сопротивления (Front/Back) (UN 25/26) для управления потенциалом контраста во время формирования изображения.

Обратная связь выполняется к значениям установки зарядки постоянного тока, развития постоянного тока и мощности лазера, сопровождаемые изменениями потенциала контраста.

За некоторыми исключениями это выполняется одновременно с управлением D-half.

• Регулировка целевых значений плотности каждого цвета управлением D-max:

Регулируется смещение каждого целевого значения плотности цвета управления D-max. При выполнении автоматической регулировки градации настройка сбрасывается.

• Регулировка целевых значений плотности каждого цвета управлением D-max Если плотность сплошной части изображения не подходит несмотря на выполнение автоматической регулировки градации, отрегулируйте целевую плотность управления D-max.

КОПИРОВ > ОПЦИЯ > DMX-OF-Y (Уровень 2) КОПИРОВ > ОПЦИЯ > DMX-OF-M (Уровень 2) КОПИРОВ > ОПЦИЯ > DMX-OF-C (Уровень 2) КОПИРОВ > ОПЦИЯ > DMX-OF-K (Уровень 2) • Контроль D-max и контроль градации в реальном времени (разминка) ВКЛ/ВЫКЛ КОПИРОВ > ОПЦИЯ > AUTO-DH • Настройка автоматической регулировки интервала выполнения последнего оборота.

• Контроль D-max ВКЛ/ВЫКЛ КОПИРОВ > ОПЦИЯ > DMAX-SW (Уровень 2) • Настройка увеличения плотности чёрного цвета КОПИРОВ > ОПЦИЯ > DMAX-SW (Уровень 2) • Настройка типа бумаги для автоматической регулировки градации КОПИРОВ > ОПЦИЯ > PASCL-TY (Уровень 2) • Показать/скрыть цели автоматической регулировки градации (полная регулировка) КОПИРОВ > ОПЦИЯ > HPFL-DSP ■ Контроль D-половины Назначение: получение идеального полутонового изображения путём выполнения коррекции градации.

1. Главный контроллер PCB выводит данные уровня патча каждого цвета (Y, M, C и Bk) на контроллер DC PCB.

2. Контроллер DC PCB формирует паттерн патча каждого цвета (Y/M/C/Bk) на ITB из этих данных.

3. Контроллер DC измеряет паттерн патча с использованием блока датчика регистрационного патча (передняя/задняя) (UN46/47) и

результат отправляется на главный контроллер PCB.

4. На основе приведённых выше данных главный контроллер PCB выполняет коррекцию градации для получения идеального полутонового изображения.

2. Техническое описание (устройство).

Смещение цвета корректируется путём формирования патча для смещения цвета на ITB и считывания величины смещения цвета датчиком патча.

1. Паттерн патча (короткий/длинный) каждого цвета формируется на ITB.

2. Этот паттерн патча считывается блоком датчика регистрационного патча (передняя/задняя) (UN46/47) для обнаружения величины смещения цвета

в сравнении с эталонным цветом (Y).

2. Техническое описание (устройство).

3. На основе упомянутого выше результата обнаружения выполняется коррекция в соответствии с величиной смещения цвета

Патч для коррекции в направлении горизонтального сканирования Y M C Bk Патч для коррекции в направлении вертикального сканирования Y M C Bk ПРИМЕЧАНИЕ:

Короткий паттерн обычно используется как паттерн патча при выполнении коррекции смещения цвета.

Длинный паттерн используется только в следующих случаях:

• При выполнении операции Регулировка/Обслуживание > Настройка качества изображения > Автокоррекция несовпадения цвета Описание коррекции Тип контроля Описание коррекции Коррекция в направлении горизонтального сканирования Коррекция момента записи Момент записи в направлении горизонтального сканирования изменяется.

Коррекция коэффициента увеличения Пиксели в направлении горизонтального сканирования увеличиваются или уменьшаются (на обоих краях изображения) Коррекция в направлении вертикального сканирования Коррекция момента записи Момент записи в направлении вертикального сканирования изменяется.

Коррекция данных изображения выполняется.

Нет сигнала тревоги о смещении цвета для Y, поскольку Y является эталоном для лазерного луча.

2. Техническое описание (устройство).

• 34-0034: Значение коррекции (C) позиции начала записи в направлении вертикального сканирования превысило верхний предел при точной регулировке смещения цвета • 34-0036: Значение коррекции (C) позиции начала записи в направлении горизонтального сканирования превысило верхний предел при точной регулировке смещения цвета • 34-0044: Значение коррекции (Bk) позиции начала записи в направлении вертикального сканирования превысило верхний предел при точной регулировке смещения цвета • 34-0046: Значение коррекции (Bk) позиции начала записи в направлении горизонтального сканирования превысило верхний предел при точной регулировке смещения цвета • 34-2201: В результате ошибочной обработки обнаружения данные, которые могут быть использованы для коррекции в направлении вертикального сканирования, не найдены (M) • 34-2211: В результате ошибочной обработки обнаружения данные, которые могут быть использованы для коррекции в направлении горизонтального сканирования, не найдены (M) • 34-2301: В результате ошибочной обработки обнаружения данные, которые могут быть использованы для коррекции в направлении вертикального сканирования, не найдены (C) • 34-2311: В результате ошибочной обработки обнаружения данные, которые могут быть использованы для коррекции в направлении горизонтального сканирования, не найдены (C) • 34-2401: В результате ошибочной обработки обнаружения данные, которые могут быть использованы для коррекции в направлении вертикального сканирования, не найдены (Bk) • 34-2411: В результате ошибочной обработки обнаружения данные, которые могут быть использованы для коррекции в направлении горизонтального сканирования, не найдены (Bk) • 34-5001: Значение патча смещения цвета превысило верхний предел (передняя сторона) • 34-5003: Значение патча смещения цвета превысило верхний предел (задняя сторона) ■ Регулировка датчика патча Назначение: выполняется коррекция интенсивности света датчика патча и отбор проб фона ITB.

Конструкция датчика патча Свет, создаваемый светодиодом, отражается от изображения патча и обнаруживается приёмным элементом. Существует два типа волн — P-волна и S-волна, интенсивность света обнаруживается приёмным элементом.

элемент P-волна Приёмный элемент Регулировка интенсивности света Интенсивность света датчика патча изменяется последовательно и регулируется таким образом, чтобы выход P-волны достигал контрольного значения.

Отбор проб фона ITB Чтобы предотвратить неравномерное отражение на внутренней окружности ITB, фон всей окружности ITB отбирается датчиком патча без формирования патчей.

Считываемое изображение патча сравнивается с результатами отбора проб фона ITB для считывания плотности.

• Отображение интенсивности фонового света задней стороны ITB (P-волна):

2. Техническое описание (устройство).

• Отображение интенсивности фонового света передней стороны ITB (P-волна):

• Отображение интенсивности фонового света задней стороны ITB (S-волна):

• Отображение интенсивности фонового света передней стороны ITB (S-волна):

Корректировка и стабилизация характеристик плотности градации изображения в соответствии с изменением окружающей среды и износом печатного барабана.

Этот контроль выполняется при выборе «Автоматическая регулировка градации > Полная регулировка» в меню параметров/регистрации. Плотность градации паттерна патча на тестовом отпечатке сканируется считывающим устройством для создания таблицы коррекции плотности изображения.

Приведённая выше таблица корректирует характеристики плотности градации изображения, которые изменяются в соответствии с изменением окружающей среды и износом печатного барабана.

1. Когда выполняются указанные условия, главный контроллер PCB печатает 3 типа сохранённых тестовых отпечатков (паттерн патча).

2. Поместите тестовые отпечатки в считывающее устройство.

3. Считывающее устройство сканирует плотность градации паттерна патча с тестовых отпечатков.

4. Главный контроллер PCB создаёт таблицу коррекции плотности градации изображения из данных плотности градации паттерна патча

При использовании однопроходного автоподатчика считывание тестового отпечатка можно выбрать как «считывание с автоподатчика» или «считывание в режиме книги» (по умолчанию — считывание с автоподатчика).

При использовании реверсивного автоподатчика или крышки планшета возможно считывание тестового отпечатка только в «режиме книги».

* Время холостого оборота блока проявки: короткое — примерно 15 секунд, длинное — примерно 30 секунд Назначение: проверка состояния датчиков/двигателей при включении питания или выходе из режима сна.

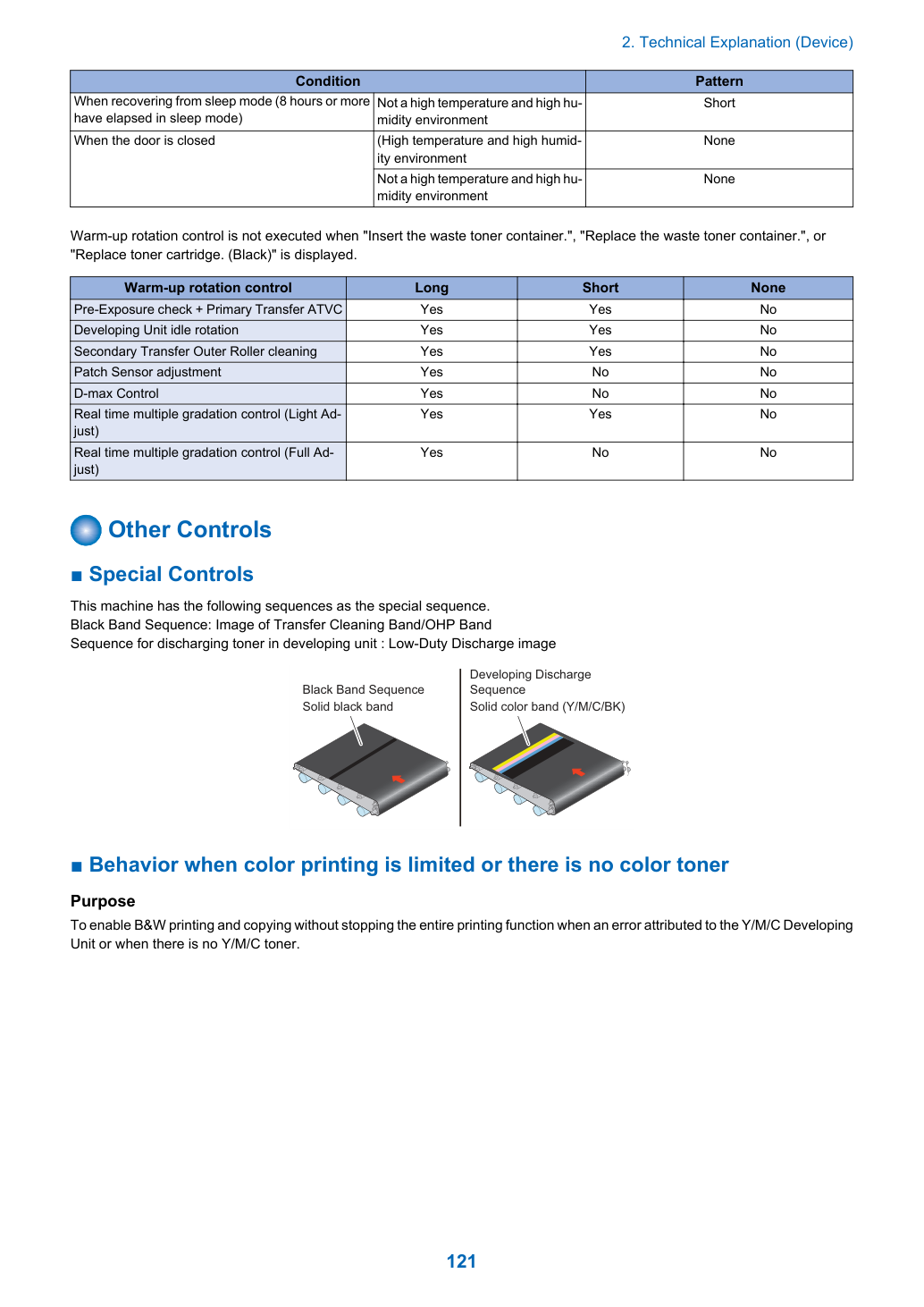

В зависимости от условий выполняется один из 3 паттернов разминки: отсутствие, короткая или длинная.

According to the conditions, one of the following 3 patterns of warm-up rotation is performed: none, short, or long.

2. Техническое описание (устройство).

При восстановлении из режима ожидания (в режиме ожидания прошло 8 часов или более) Не высокотемпературная и высокая влажность окружающей среды Короткое Когда дверь закрыта (Высокотемпературная и высокая влажность окружающей среды Нет Не высокотемпературная и высокая влажность окружающей среды Нет Управление ротацией прогрева не выполняется при отображении "Вставьте контейнер отработанного тонера.", "Замените контейнер отработанного тонера." или "Замените картридж тонера. (Чёрный)".

Данный аппарат имеет следующие последовательности специальной последовательности.

Чёрная полоса Последовательность: Изображение ленты очистки переноса/ленты прозрачной плёнки Последовательность разряда тонера в блоке проявки: Изображение разряда низкого цикла Сплошная чёрная полоса Чёрная полоса Последовательность Сплошная цветная полоса (Y/M/C/BK) Развёртка разряда проявки ■ Поведение при ограничении цветной печати или отсутствии цветного тонера Назначение Обеспечить чёрно-белую печать и копирование без остановки всей функции печати при ошибке блока проявки Y/M/C или при отсутствии тонера Y/M/C.

2. Техническое описание (устройство).

При ограничении цветной печати или отсутствии цветного тонера невозможно выполнить следующее меню Настройки/Регистрации:

2. Техническое описание (устройство).

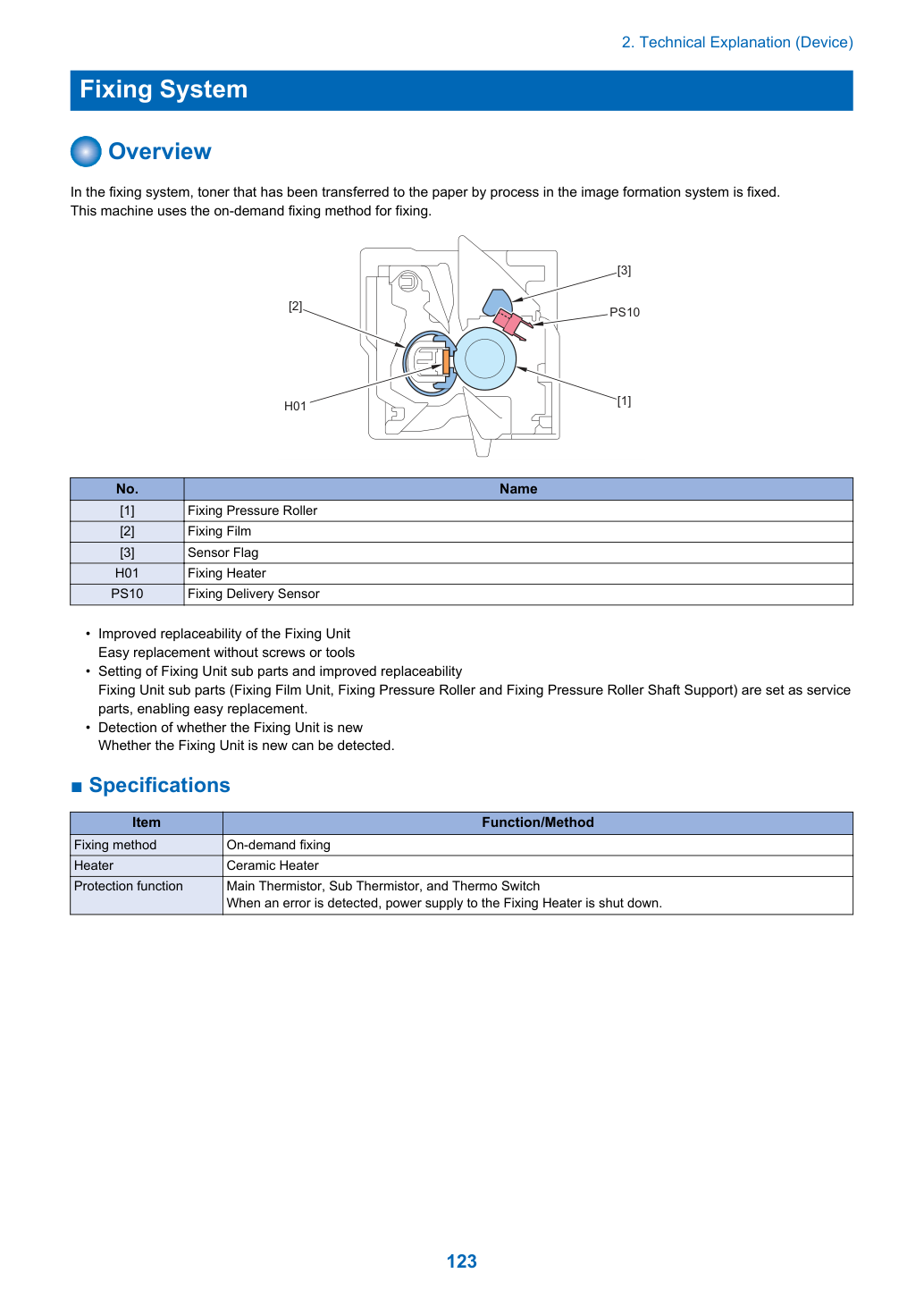

В системе термоузла тонер, перенесённый на бумагу в процессе системы формирования изображения, фиксируется.

Данный аппарат использует метод фиксации по запросу для фиксации.

• Улучшенная заменяемость узла термоузла Лёгкая замена без винтов и инструментов • Установка узлов-компонентов термоузла и улучшенная заменяемость Узлы-компоненты термоузла (блок плёнки термоузла, ролик прижима термоузла и кронштейн вала прижима термоузла) установлены как запасные части, обеспечивая лёгкую замену.

• Обнаружение, является ли узел термоузла новым Можно обнаружить, является ли узел термоузла новым.

Фиксация по запросу Нагреватель Керамический нагреватель Функция защиты Основной терморезистор, дополнительный терморезистор и тепловой переключатель При обнаружении ошибки подача питания на нагреватель термоузла отключается.

2. Техническое описание (устройство).

Изображение тонера на бумаге фиксируется путём применения тепла и давления.

Для нагрева центра/краёв плёнки термоузла (керамический нагреватель) TH01_02 Основной терморезистор Это задействовано с нагревателем.

Температура контролируется и обнаруживается аномальное повышение температуры.

Это задействовано с нагревателем. (Область без подачи бумаги. Установлено с задней стороны аппарата.) Температура контролируется и обнаруживается температура края и аномальное повышение температуры.

Это задействовано с нагревателем. (Область без подачи бумаги. Установлено с передней стороны аппарата.) Температура контролируется и обнаруживается температура края и аномальное повышение температуры.

Подача сетевого питания отключается при обнаружении отказа.

2. Техническое описание (устройство).

Обзор управления температурой фиксации Команда летящего старта Команда начала печати Управление температурой летящего старта Температура управления во время печати Температура управления лист-за-листом Температура фиксации Время STBY INTR PRNT Температура управления запуском (ротация прогрева) ■ Управление температурой в режиме ожидания Это управление для предварительного нагрева узла термоузла в целях сокращения времени начала печати.

Это управление выполняется для повышения температуры фиксации до целевого уровня и поддерживается во время печати.

• Управление температурой расширенной ротации инициализации (только для носителей шириной более 300 мм) • Управление температурой печати • Управление температурой интервала бумаги ■ Управление последовательностью спуска Это управление выполняется для предотвращения отказа фиксации из-за повышения температуры на краю или понижения температуры. При выполнении этого управления пропускная способность снижается.

2. Техническое описание (устройство).

Для сокращения времени печати первого листа (FCOT).

• Когда главный выключатель питания включен*1 • При восстановлении из режима ожидания в режим готовности*1 • При завершении удаления замятия*1 • При открытии и закрытии передней/правой двери*1 *1: Это управление выполняется независимо от параметра выполнения Service Mode COPIER > OPTION > IMG-FIX > FLYING.

Когда целевая температура управления температурой достигнута, двигатель термоузла контролируется на скорости 1/2 для начала работы.

• ВКЛ/ВЫКЛ управления температурой летящего старта (Lv.2):

Команда летущего старта Команда начала печати Температура управления во время печати Температура фиксации STBY INTR PRNT Время Температура управления лист-за-листом Температура управления запуском (ротация инициализации) ■ Управление температурой запуска (начальной ротации) Температура фиксации повышается до пригодной для печати температуры после получения команды начала печати.

■ Управление температурой расширением начальной ротации Управление расширением времени начальной ротации выполняется для носителей шириной более 300 мм, так как тепло на краях нагревателя может быть недостаточным.

Установлена надлежащая целевая температура в соответствии с количеством листов, типом бумаги и окружающей средой при непрерывной печати.

Температура нагревателя термоузла контролируется согласно результату обнаружения основным терморезистором (TH01_02).

Температура интервала бумаги снижается для предотвращения повышения температуры при увеличении интервала бумаги сверх нормального состояния*1.

2. Техническое описание (устройство).

• При выполнении управления (управление ATR, управление регистрацией, управление ATVC) *2: Определяется согласно времени, прошедшему с момента последнего завершения управления температурой фиксации (включая управление режимом ожидания) и температурой фиксации при начале управления запуском.

Отобразить обнаруженную температуру терморезистора • Отображение температуры в центре нагревателя термоузла:

• Отображение температуры на переднем краю нагревателя термоузла:

• Отображение температуры на задним краю нагревателя термоузла:

Установить температуру управления фиксацией • Установка температуры управления фиксацией (Обычная 1, Цветная):

• Установка температуры управления фиксацией (Тяжёлая 1):

• Установка температуры управления фиксацией (Тяжёлая 2):

• Установка температуры управления фиксацией (Тяжёлая 3):

• Установка температуры управления фиксацией (Тонкая 1) COPIER > OPTION > IMG-FIX > TMP-TBL5 • Установка температуры управления фиксацией (Конверт):

• Установка температуры управления фиксацией (Обычная 2, прозрачная бумага, предварительно пробитая бумага):

• Установка температуры управления фиксацией (Прозрачная плёнка):

• Установка температуры управления фиксацией (Мелованная 1):

• Установка температуры управления фиксацией (Мелованная 2):

• Настройка температуры управления термоузлом (Recycled 1):

• Настройка температуры управления термоузлом (Plain 3):

• Настройка температуры управления термоузлом (Recycled 2):

• Настройка температуры управления термоузлом (Plain 3):

• Настройка температуры управления термоузлом (Coated 3):

• Настройка температуры управления термоузлом (Heavy 4):

• Настройка температуры управления термоузлом (Extra-long Plain):

• Настройка температуры управления термоузлом (Extra-long Heavy 1):

• Настройка температуры управления термоузлом (Extra-long Heavy 2):

• Настройка температуры управления термоузлом (Plain 1, 1/2 speed):

• Настройка температуры управления термоузлом (Thin 2):

• Настройка температуры управления термоузлом (Heavy 5/Label/Postcard):

• Настройка температуры управления термоузлом (Heavy 6):

2. Техническое описание (устройство).

• Настройка температуры управления термоузлом (Heavy 7):

• Настройка температуры управления термоузлом (Coated 4):

• Настройка температуры управления термоузлом (Coated 5):

■ Последовательность снижения при подаче бумаги малого формата TH01_01 TH01_02 TH01_03 TP01 H01 UN04 UN01 Бумага малого формата Бумага малого формата Зона без подачи бумаги Зона без подачи бумаги Нагревательная плёнка Контроллер постоянного тока Плата низковольтного источника питания Назначение: предотвращение смещения фиксации и деградации нагревательной плёнки путём управления повышением температуры в зоне без подачи бумаги при непрерывной печати бумаги малого формата.

Когда температура, обнаруженная Sub Thermistor 1 (TH01_03) или Sub Thermistor 2 (TH01_01), достигает заданного значения или выше во время печати.

Увеличивайте интервал подачи бумаги до снижения температуры обнаружения до заданного значения. Для скорости печати при этом управлении см. «iR C3226» на стр. 13.

• Установите температуру начала последовательности снижения при подаче бумаги малого формата COPIER > OPTION > IMG-SPD > FX-D-TMP ■ Последовательность снижения при использовании бумаги смешанных форматов и типов Назначение: при подаче листа большей ширины, чем предыдущий, во время непрерывной печати температура в зоне без подачи бумаги нагревательной плёнки повышается, вызывая смещение фиксации и морщины при подаче последующих листов. Эта последовательность снижения управляет повышением температуры в зоне без подачи бумаги нагревательной плёнки.

2. Техническое описание (устройство).

Когда разница между более высокой температурой, обнаруженной Sub Thermistor 1 (TH01_03) или Sub Thermistor 2 (TH01_01), и температурой Main Thermistor (TH01_02) равна заданному значению или выше в момент подачи листа большей ширины, чем предыдущий, во время печати.

Интервал подачи бумаги увеличивается для снижения температуры, подача последующего листа и питание нагревателя прекращаются.

Эта последовательность снижения завершается при выполнении любого из следующих условий.

• Прошло максимум 30 секунд с момента прохождения предыдущего листа через линию прижима термоузла.

Узел нагревательной плёнки отделяется от ролика прижима термоузла при определённом условии для предотвращения деформации нагревательной плёнки/ролика прижима термоузла из-за тепла и давления, возникающих при остановке привода ролика прижима, и для улучшения съёмности замятия.

Флаг датчика ВКЛ Отделённое состояние PS13 Флаг датчика ВЫКЛ PS13 [1] [2] [1] [2] [3] [4] [3] [4] Нет.

1. и температура Main Thermistor 1 (TH01_02) достигла заданного значения или ниже.

2. Техническое описание (устройство).

• При включении питания (*) • При выходе из режима сна (*) • При разминочном вращении • Когда ролик прижима термоузла находится в отделённом положении в начале задания * Невозможно выполнить, если питание 24V отключено из-за таких причин, как открытие двери.

Поскольку этот аппарат переходит в режим сна без отделения ролика прижима термоузла, операция прижима при фиксации ролика может быть пропущена при восстановлении из режима сна, что сокращает время запуска. Поэтому, если выключатель питания отключен в режиме сна или аппарат оставлен в режиме сна на заданный период времени, необходимо отделить ролик прижима термоузла.

• При выключении выключателя питания • При выключении выключателя питания в режиме сна • Когда аппарат оставлен в режиме сна на 4 часа • При замятии при включении питания • При возникновении замятия • Когда правая дверь открывается и закрывается, пока операция отделения фиксации не может быть выполнена из-за отключения питания 24V вследствие замятия при открытой двери • Когда аппарат оставлен в режиме ожидания на 4 часа Связанный код ошибки • E009-0000: ошибка истечения времени сцепления фиксации • E009-0001: ошибка истечения времени отделения фиксации Функция лёгкого вращения термоузла Назначение: когда ролик прижима термоузла и нагревательная плёнка остаются постоянно в контакте в одном положении длительное время, потому что аппарат не использовался продолжительный период, нагревательная плёнка может деформироваться. Для предотвращения этой проблемы ролик прижима термоузла и нагревательная плёнка вращаются в течение заданного периода времени, когда аппарат неактивен.

Когда аппарат снова начинает работать после истечения заданного периода времени с момента последней операции фиксации, выполняется управление ускоренным стартом для привода ролика прижима термоузла и нагревательной плёнки в течение заданного периода времени.

Отделение узла нагревательной плёнки выполняется после завершения привода.

Однако это управление выполняется только, когда аппарат находится в режиме ожидания или режиме сна. Оно не выполняется, когда выключатель питания выключен, при возникновении ошибки или замятия.

• ВКЛ/ВЫКЛ предотвращения горизонтальных линий для тяжёлой бумаги/мелованной бумаги/прозрачной плёнки (Lv.2) COPIER > OPTION > IMG-FIX > FIX-RTTH Управление изгибом термоузла Назначение: предотвращение отказа изображения/отказа подачи Описание управления: провис бумаги поддерживается на заданном уровне при подаче бумаги с наружного ролика вторичного переноса на ролик прижима термоузла.

Поскольку скорость подачи ролика прижима термоузла и скорость наружного ролика вторичного переноса не совпадают при подаче бумаги в термоузел, возникают отказы изображения, морщины бумаги, растяжение изображения и т.д.

2. Техническое описание (устройство).

Для предотвращения этих симптомов датчик изгиба (PS11), расположенный на входе термоузла, обнаруживает провис бумаги и регулирует скорость вращения главного двигателя. Это поддерживает надлежащий уровень провиса бумаги.

Датчик изгиба (PS11) обнаруживает изгиб бумаги и изменяет скорость привода главного двигателя следующим образом:

1. Когда передний край бумаги проходит перед зоной линии прижима термоузла, скорость привода главного двигателя снижается относительно

технологической скорости. Скорость поддерживается до прохождения переднего края бумаги через линию прижима термоузла.

2. Скорость привода главного двигателя переключается в соответствии со статусом датчика изгиба (PS11).

3. Когда задний край бумаги проходит через зону линии вторичного переноса, скорость привода главного двигателя возвращается к постоянной

Малое натяжение бумаги Датчик: ВКЛ Большое натяжение бумаги * Значения для обычной бумаги A4/LTR. Коэффициент изменения варьируется в зависимости от размера бумаги.

Когда DC-контроллер PCB J107_13 pin (+24V-RMT-IL-Switch-THM-Switch) обнаруживает 24V, определяется наличие узла Fixing Assembly.

24V поступает от DC-контроллера PCB J107_6 pin (+24V-RMT-IL-Switch) к J107_13 pin (+24V-RMT-IL-Switch-THM-Switch) через узел Fixing Assembly.

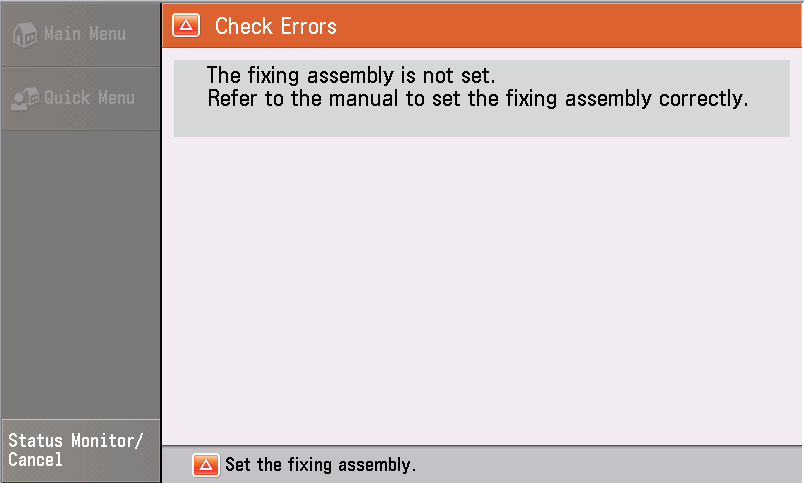

При определении отсутствия Fixing Unit машина выводит сообщение "Установите Fixing Unit" на панель управления и останавливает работу.

Детектирование нового Fixing Unit Назначение Машина определяет, является ли Fixing Unit новым, чтобы очистить счётчик деталей.

2. Техническое описание (устройство).

В этой машине PCB Fixing Fuse (UN31) определяет, является ли Fixing Unit новым.

Установка нового Fixing Unit в машину вызывает перегорание предохранителя.

При обнаружении нового узла счётчик деталей (COPIER > COUNTER > DRBL-1 > FX-UNIT) очищается.

Когда новый Fixing Unit установлен после возникновения ошибки и распознан как новый, ошибка автоматически очищается.

Когда счётчик деталей Fixing Unit (COPIER > COUNTER > DRBL-1 > FX-UNIT) очищается, генерируется сигнал завершения замены Fixing Film Unit (код сигнала: 43-0076).

• E811-0000: Ошибка перегорания предохранителя в PCB Fixing Fuse Функция защиты Эта машина имеет следующие коды ошибок для защиты Fixing Unit.

Ошибка двигателя Fixing Motor: не достигнута заданная скорость после запуска двигателя Fixing Motor.

2. Техническое описание (устройство).

Ошибка двигателя Fixing Motor: заданная скорость не может быть поддержана, хотя заданная скорость была достигнута хотя бы один раз после запуска двигателя Fixing Motor.

Ошибка перегорания предохранителя в PCB Fixing Fuse Не требуется ■ Действия при возникновении ошибки Fixing Unit (E001/E002/E003) Когда в предыдущих моделях возникала ошибка, связанная с Fixing Unit (E001, E002 или E003), требовался визит сервиса для очистки ошибки в режиме обслуживания (COPIER > FUNCTION > CLEAR > ERR).

Эта машина обрабатывает ошибки E001, E002 и E003 следующим образом, чтобы избежать сервисного визита только для очистки этих ошибок:

Со второго раза и далее E001 Отображается как ошибка E001 (как прежде) E002 Отображается как 0CF Отображается как ошибка E002 E003 Отображается как ошибка E003 Если возникают указанные выше ошибки, выключите, а затем включите питание основной машины.

Когда напечатано определённое количество листов или более после первого и последующих обнаружений ошибки, причина определяется как случайная. В таких случаях второе и последующие обнаружения ошибок обрабатываются как первое обнаружение ошибки.

Если ошибка не очищается путём выключения и последующего включения питания, можно судить о наличии проблемы в Fixing Unit.

В любом случае ошибка не требует очистки в режиме обслуживания, так как замена Fixing Unit на новый вызывает перегорание предохранителя в PCB Fixing Fuse и одновременно очищает ошибку.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

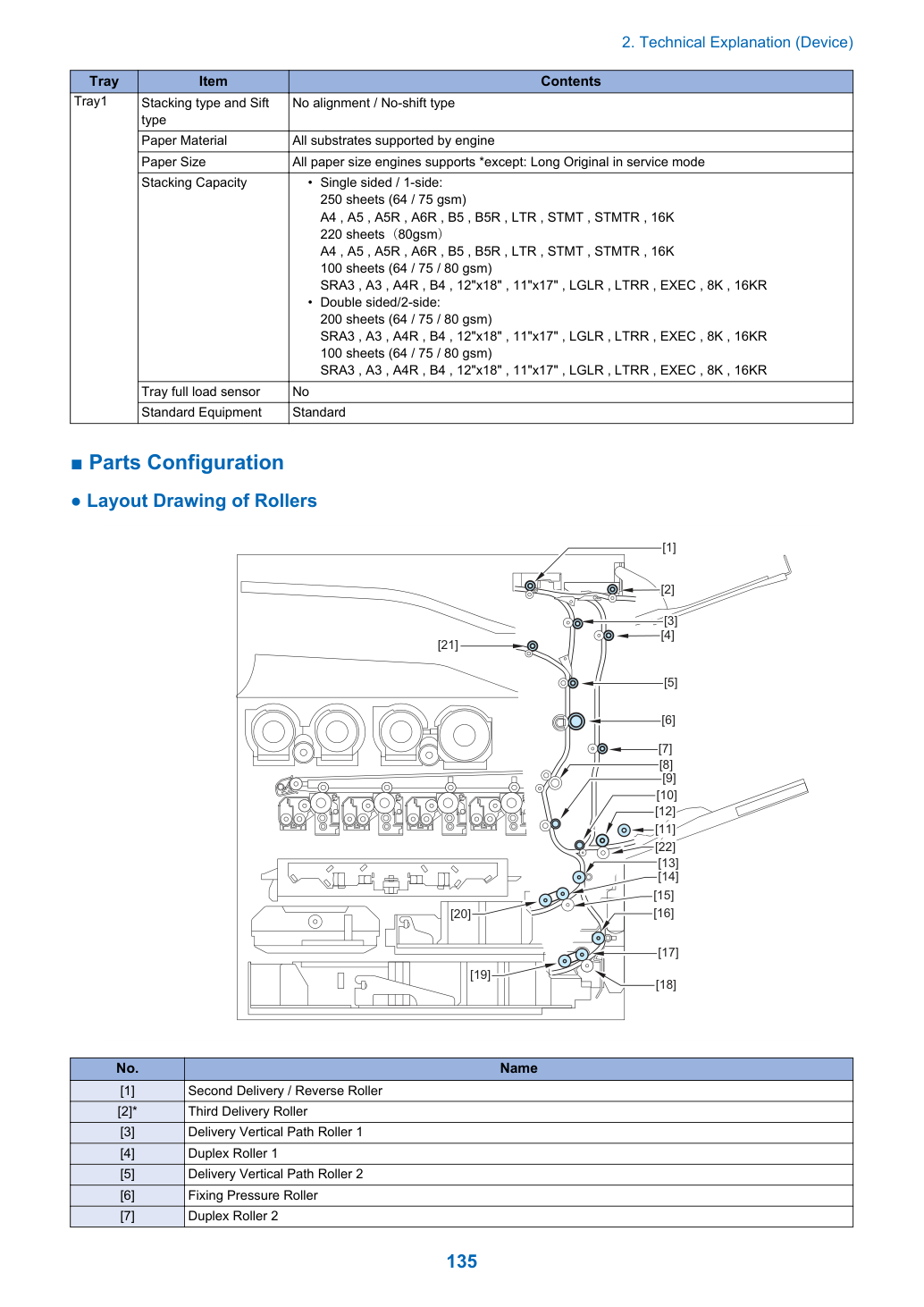

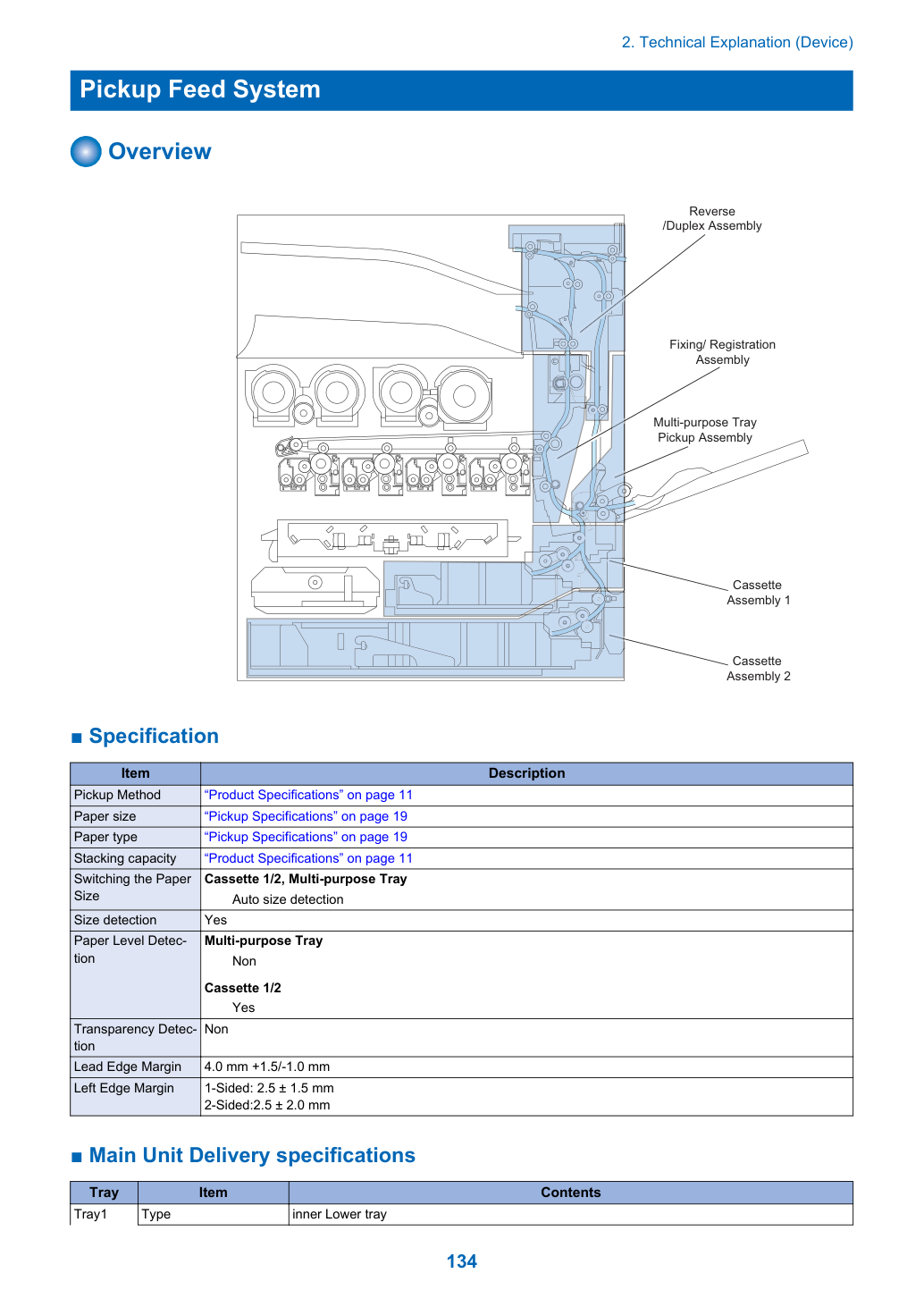

Тип укладки и тип сдвига Без выравнивания / Тип без сдвига Материал бумаги Все подложки, поддерживаемые движком Размер бумаги Все размеры бумаги, поддерживаемые движком *кроме: Длинный оригинал в режиме обслуживания Ёмкость укладки • Односторонний / 1-сторона:

● Чертёж расположения роликов [4] [1] [3] [5] [20] [19] [6] [7] [15] [17] [8] [16] [22] [18] [14] [13] [10] [11] [12] [9] [2] [21] No.

2. Техническое описание (устройство).

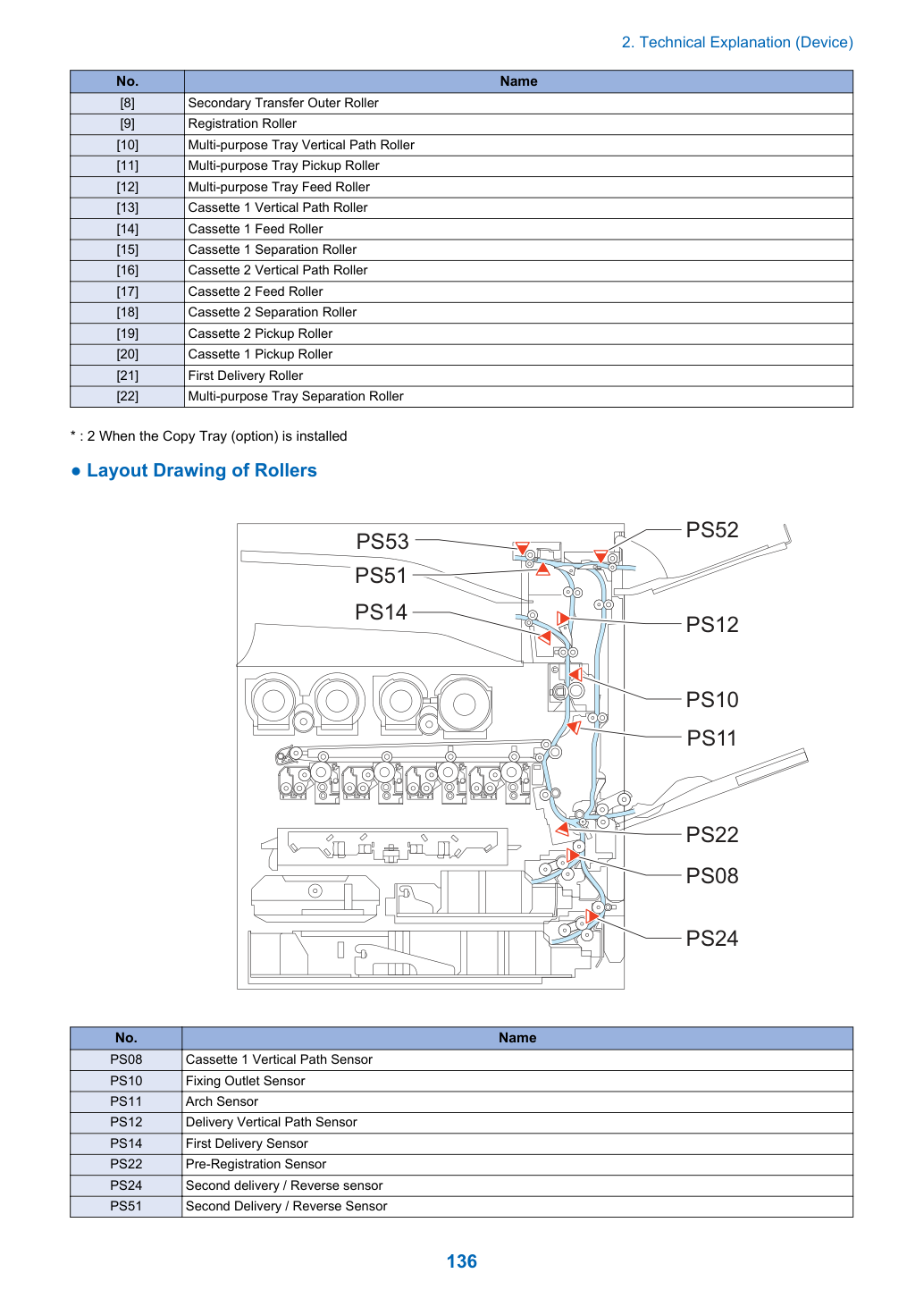

* : 2 Когда установлен Copy Tray (опция) ● Чертёж расположения роликов PS24 PS22 PS11 PS10 PS14 PS12 PS52 PS51 PS08 PS53 No.

2. Техническое описание (устройство).

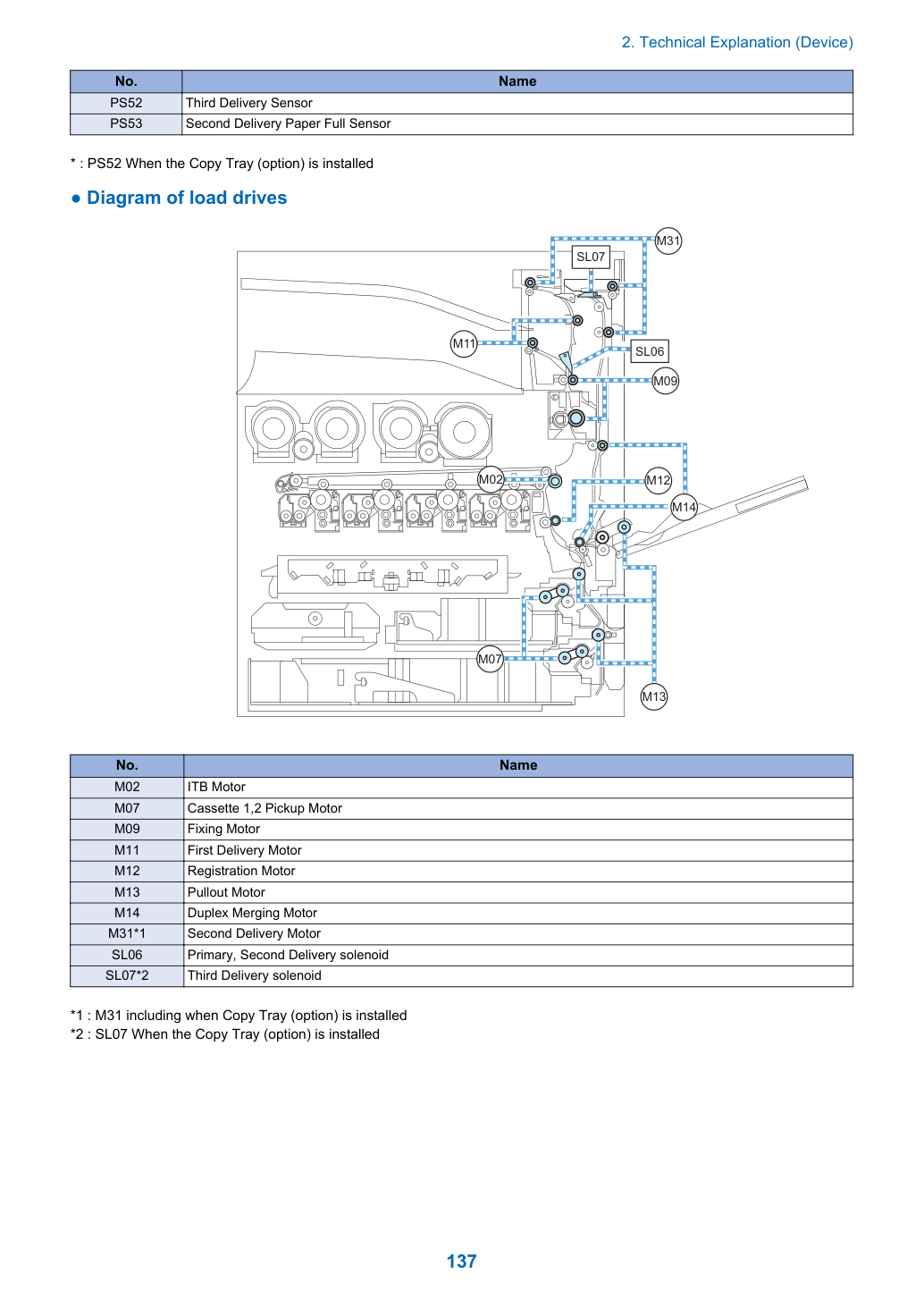

* : PS52 Когда установлен Copy Tray (опция) ● Диаграмма приводов нагрузки SL06 M12 M14 M13 M07 M11 M09 M31 M02 SL07 No.

2. Техническое описание (устройство).

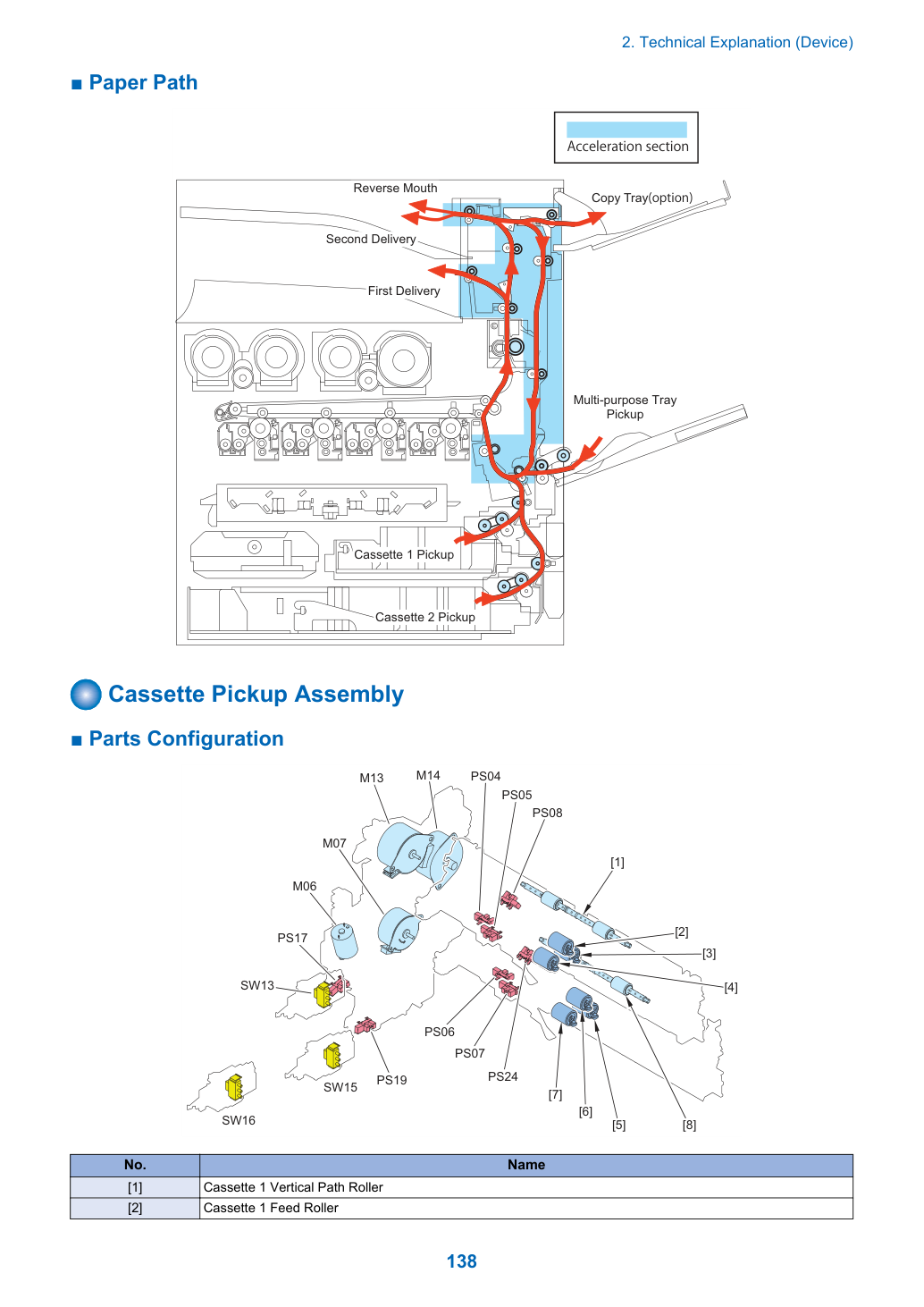

2. Техническое описание (устройство).

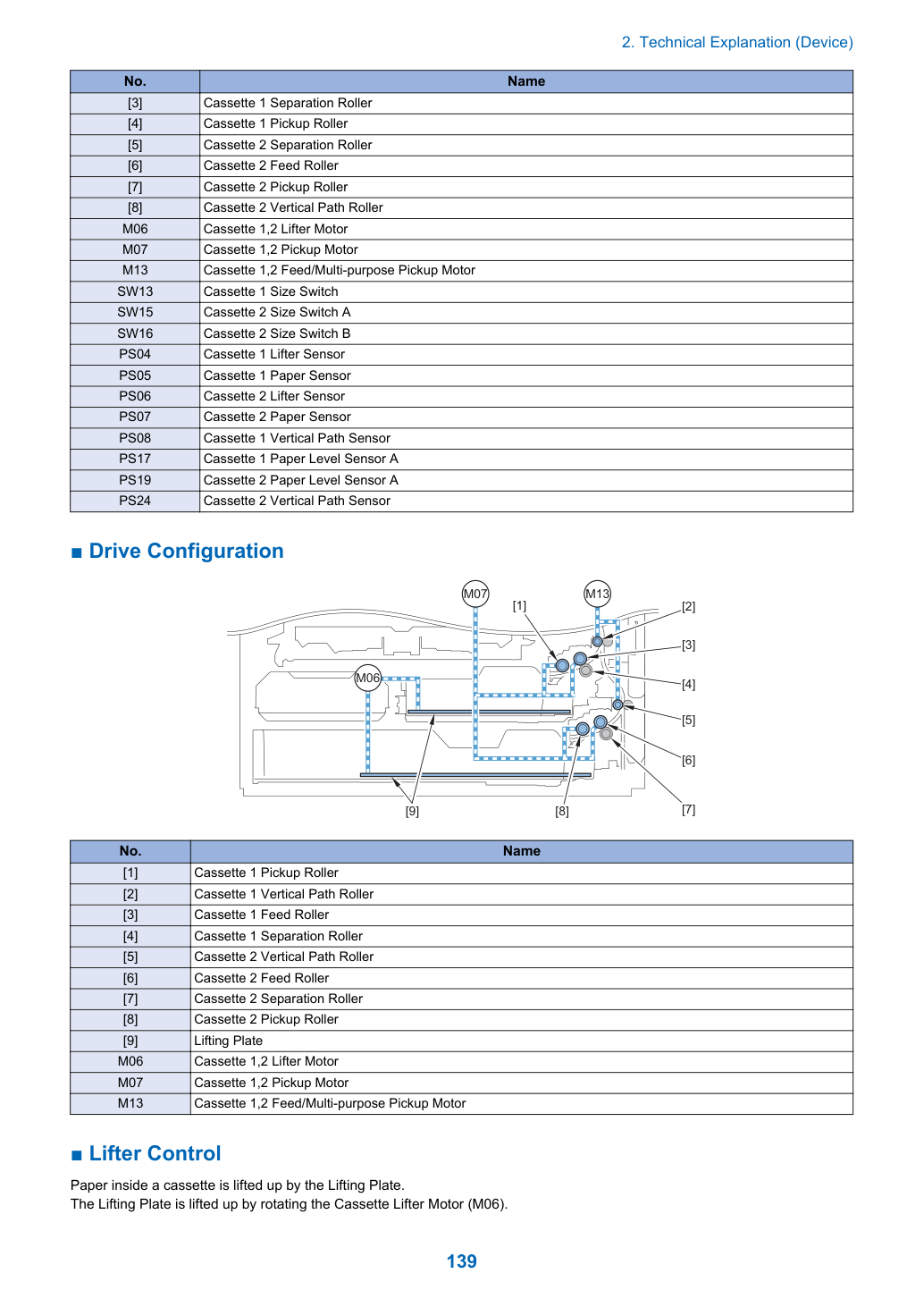

Бумага в кассете поднимается пластиной подъёма.

Пластина подъёма поднимается путём вращения двигателя Cassette Lifter Motor (M06).

2. Техническое описание (устройство).

Когда верхняя часть стопки бумаги достигает положения ролика захвата, датчики Cassette1/2 Lifter Sensors (PS04/PS06) включаются для обнаружения достижения бумагой позиции захвата.

При первом и втором отказе обнаружения верхней части бумаги на панели управления выводится ошибка пластины направления конца подачи для предложения пользователю открыть и закрыть кассету.

Если обнаружение верхней части бумаги не удаётся 3 раза подряд, на источник бумаги выводится сообщение об отсутствии бумаги и издаётся сигнал тревоги.

Вращение двигателя Cassette 1,2 Pickup Motor (M07) подаёт бумагу на ролик вертикального канала.

Ролик захвата Cassette 1/2 и ролик подачи Cassette 1/2 приводятся в движение двигателем Cassette 1,2 Pickup Motor (M07), в то время как ролик вертикального канала работает от вращения двигателя Cassette 1,2 Feed / Multi-purpose Pickup Motor (M13).

Повторный захват выполняется при обнаружении задержки в подаче датчиком Vertical Path Sensor соответствующего источника бумаги.

Код сигнала выводится при отказе повторного захвата заданное количество раз.

Зависит от настройки*3 Нет соответствующего размера EXEC K16 K16R K16R Нет соответствующего размера Нет соответствующего размера K16R Конверт Пусто, если не выполнены "Параметры бумаги" из-за нестандартного размера Пользовательский размер *1 : Установите размер бумаги Cassette, используя следующие меню. Значение по умолчанию различается в зависимости от региона. См. таблицу ниже для комбинации настроек.

2. Техническое описание (устройство).

*3 : Настройте параметр, поддерживающий EXEC/16K (Cassette 1-4) в следующем режиме обслуживания (Lv. 2).

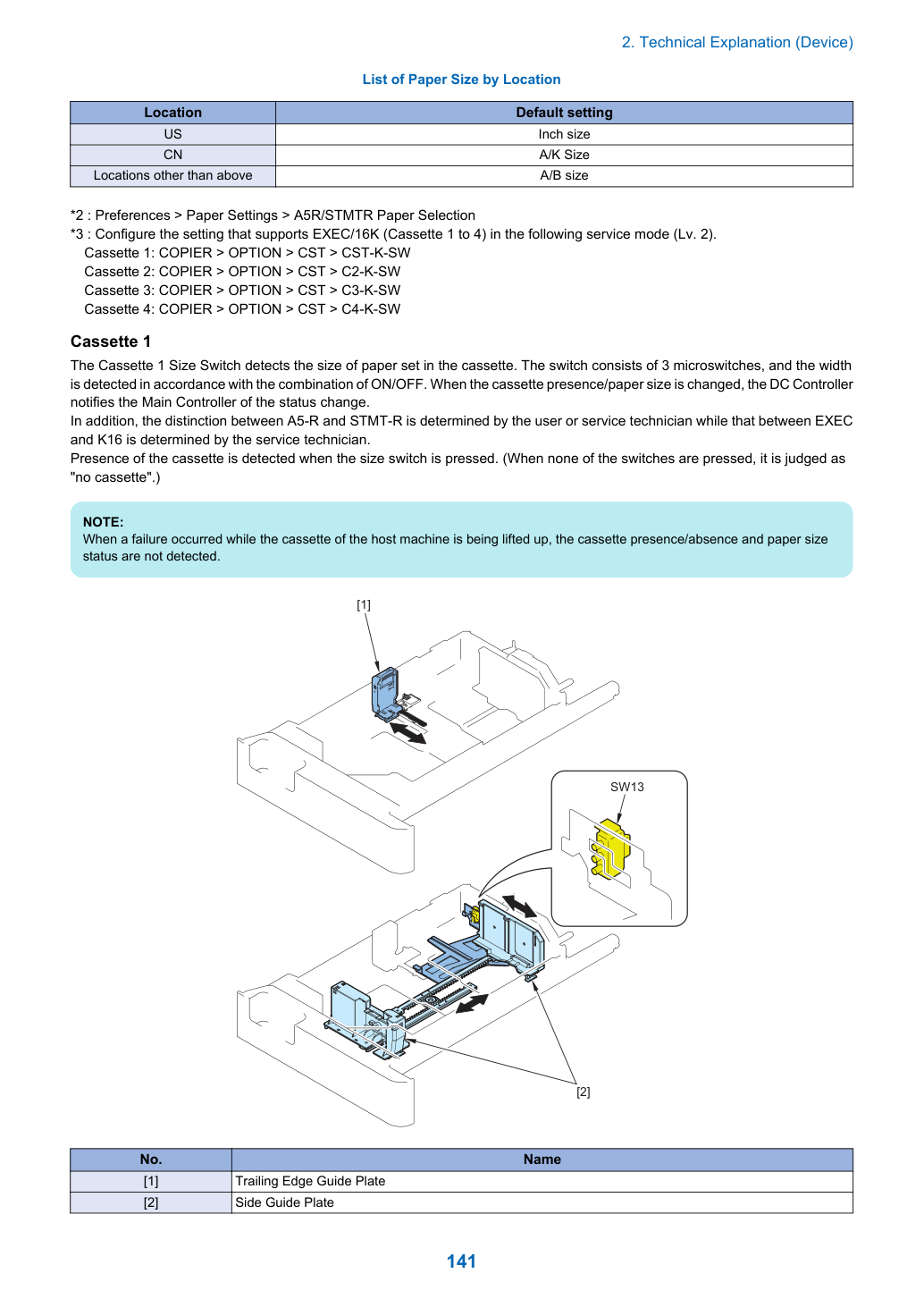

Переключатель размера Cassette 1 определяет размер бумаги, установленной в кассету. Переключатель состоит из 3 микропереключателей, и ширина определяется в соответствии с комбинацией ВКЛ/ВЫКЛ. Когда изменяется наличие кассеты/размер бумаги, DC-контроллер уведомляет главный контроллер об изменении состояния.

Кроме того, различие между A5-R и STMT-R определяется пользователем или специалистом по обслуживанию, а различие между EXEC и K16 определяется специалистом по обслуживанию.

Наличие кассеты обнаруживается при нажатии переключателя размера. (Когда ни один переключатель не нажат, определяется как "нет кассеты".) ПРИМЕЧАНИЕ:

При возникновении отказа во время поднятия кассеты основной машины состояние наличия/отсутствия кассеты и размер бумаги не определяются.

2. Техническое описание (устройство).

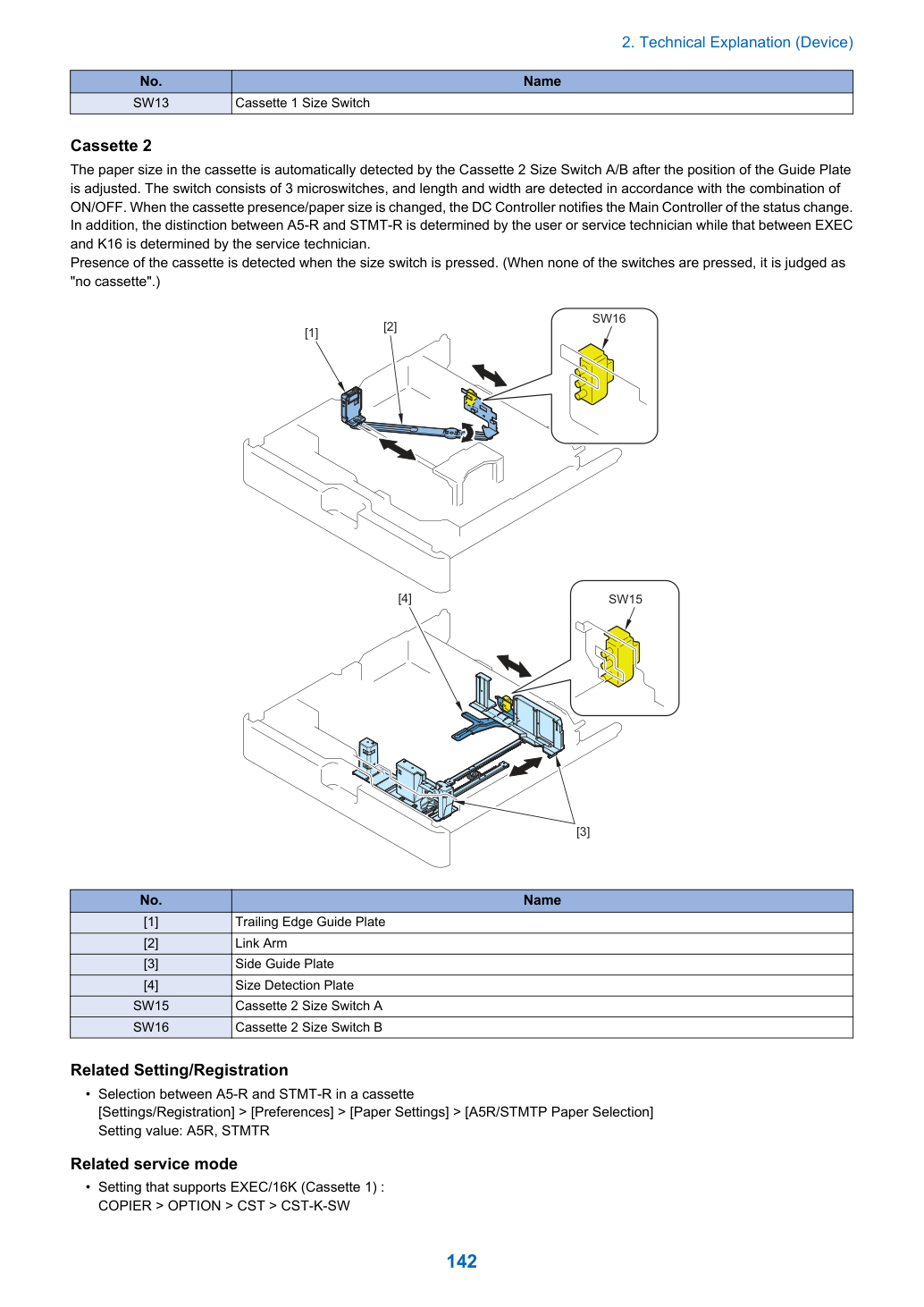

Размер бумаги в кассете автоматически определяется переключателем Cassette 2 Size Switch A/B после регулировки положения пластины направления. Переключатель состоит из 3 микропереключателей, и длина и ширина определяются в соответствии с комбинацией ВКЛ/ВЫКЛ. Когда изменяется наличие кассеты/размер бумаги, DC-контроллер уведомляет главный контроллер об изменении состояния.

Кроме того, различие между A5-R и STMT-R определяется пользователем или специалистом по обслуживанию, а различие между EXEC и K16 определяется специалистом по обслуживанию.

Наличие кассеты обнаруживается при нажатии переключателя размера. (Когда ни один переключатель не нажат, определяется как "нет кассеты".) SW16 SW15 [4] [2] [1] [3] No.

• Выбор между A5-R и STMT-R в кассете [Settings/Registration] > [Preferences] > [Paper Settings] > [A5R/STMTP Paper Selection] Значение параметра: A5R, STMTR Связанный сервис-режим • Параметр, поддерживающий EXEC/16K (Кассета 1) :

2. Техническое описание (устройство).

• Параметр, поддерживающий EXEC/16K (Кассета 2) :

• Параметр, поддерживающий EXEC/16K (Кассета 3) :

• Параметр, поддерживающий EXEC/16K (Кассета 4) :

Внешнее вспомогательное устройство: Смотри «Heater Control» на стр. 74.

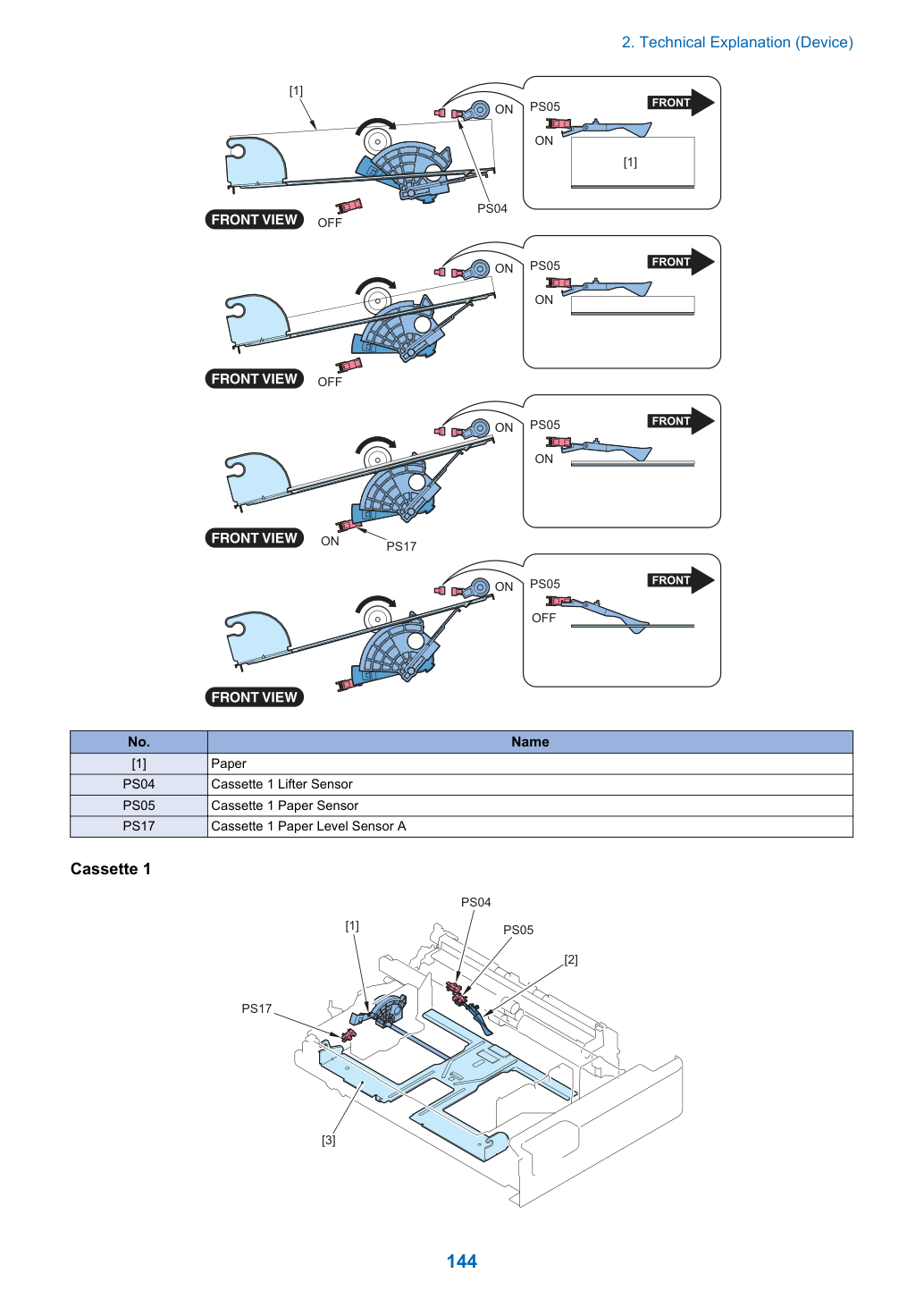

Уровень и наличие бумаги в кассете определяются следующими датчиками.

Наличие или отсутствие бумаги в кассете определяется.

Определяет, поднята ли поверхность бумаги в кассете лифтом управления на позицию, позволяющую её подобрать.

При обнаружении поверхности бумаги (и остановке операции подъёма) оставшееся количество отображается на основе состояния датчика уровня бумаги.

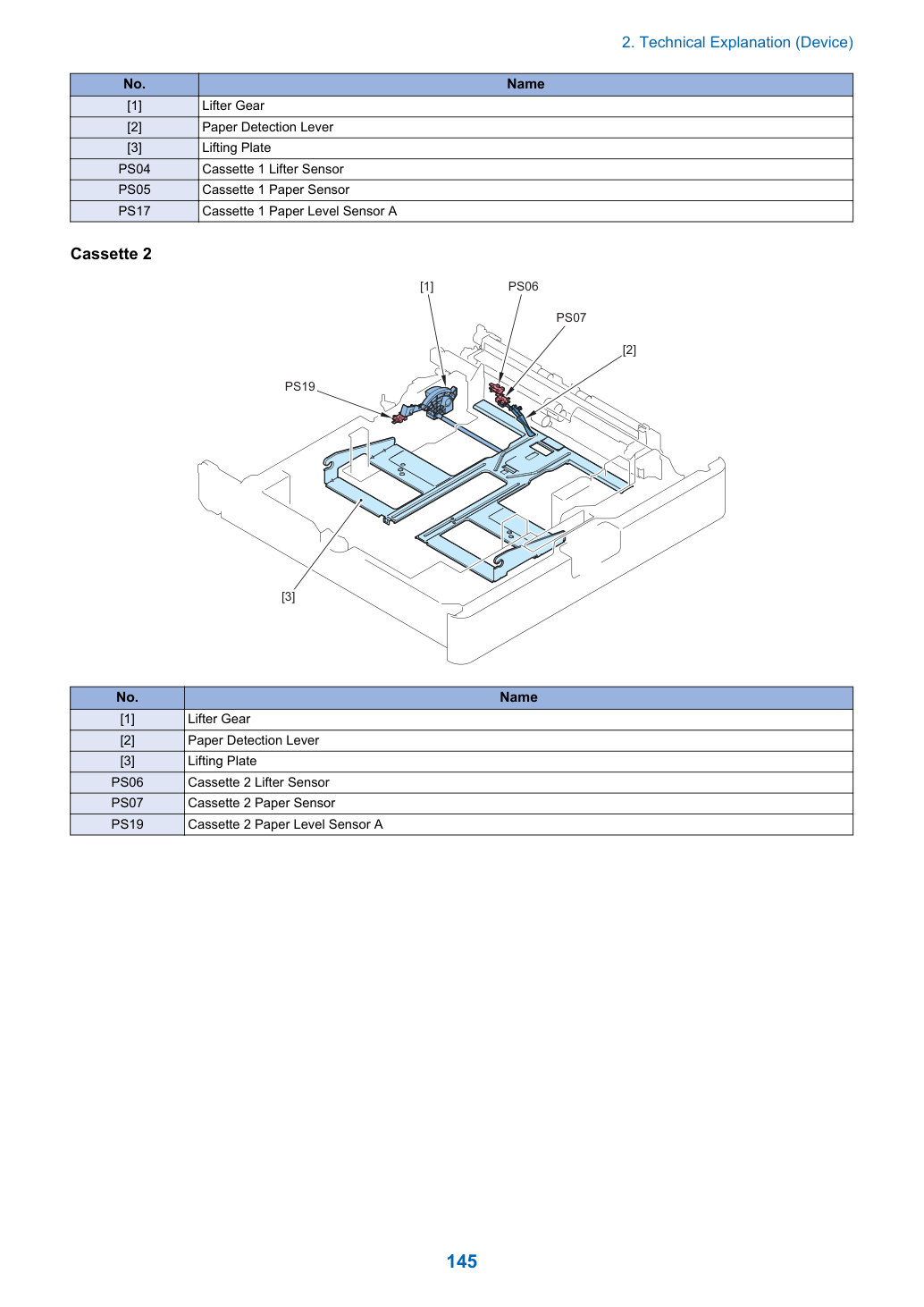

Установлен на узле Lifter Unit и определяет уровень бумаги в кассете.

Расчёт выполняется по времени вращения двигателя Lifter Motor (M06) кассет 1, 2 для определения момента, когда уровень бумаги становится менее 66% (*1).

При уровне бумаги менее 10% это определяется датчиком Paper Level Sensor A.

Уровень бумаги отображается на панели управления четырьмя уровнями.

*1: Пороговое значение определения уровня можно отрегулировать в следующем сервис-режиме.

2. Техническое описание (устройство).

2. Техническое описание (устройство).

2. Техническое описание (устройство).

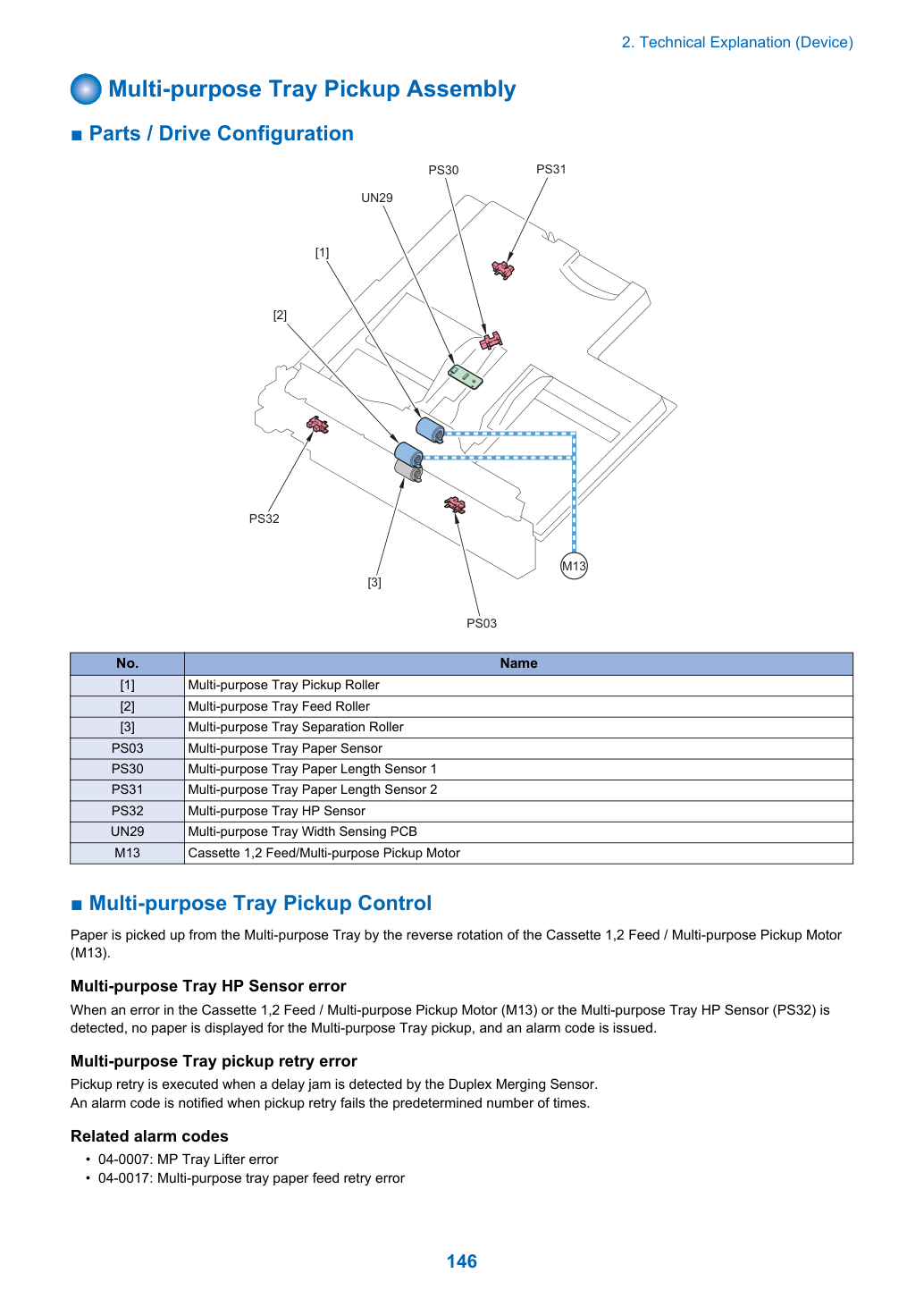

Бумага подбирается из лотка Multi-purpose обратным вращением двигателя Cassette 1,2 Feed / Multi-purpose Pickup Motor (M13).

При обнаружении ошибки двигателя Cassette 1,2 Feed / Multi-purpose Pickup Motor (M13) или датчика Multi-purpose Tray HP Sensor (PS32) для подъёма из лотка Multi-purpose бумага не отображается и выдаётся код сигнала.

Повторный подъём выполняется при обнаружении задержки замятия датчиком Duplex Merging Sensor.

Код сигнала выводится при отказе повторного захвата заданное количество раз.

2. Техническое описание (устройство).

Наличие/отсутствие бумаги на лотке Multi-purpose определяется датчиком Multi-purpose Tray Paper Sensor (PS03).

Отображаемый размер определяется параметрами автоматического определения размера бумаги.

Размер бумаги, для которого выполняется автоматическое определение размера, определяется в соответствии с параметром «Settings/ Registration > Preferences > Paper Settings > Paper Size Group for Auto Recognition in Drawer».

выше размера A/B Автоматическое определение размера выполняется тремя датчиками.

Машина поддерживает бумагу большой длины.

Бумага большой длины с длиной 457,3–1200 мм может использоваться при подъёме из лотка Multi-purpose.

Для работ копирования может использоваться бумага длиной до 630 мм.

Установив следующий сервис-режим (Lv.2) на «1», кнопка Long Original появится на экране Copy > Options, и бумага большой длины станет доступна для использования.

При установке Long Original бумага не может подаваться на третий выходной лоток.

Свободный размер может быть установлен для подачи бумаги только при подъёме из лотка Multi-purpose.

1. Измерь поднятую бумагу.

2. Контролируй печать в соответствии с длиной бумаги.

Не устанавливай бумагу разных размеров.

2. Техническое описание (устройство).

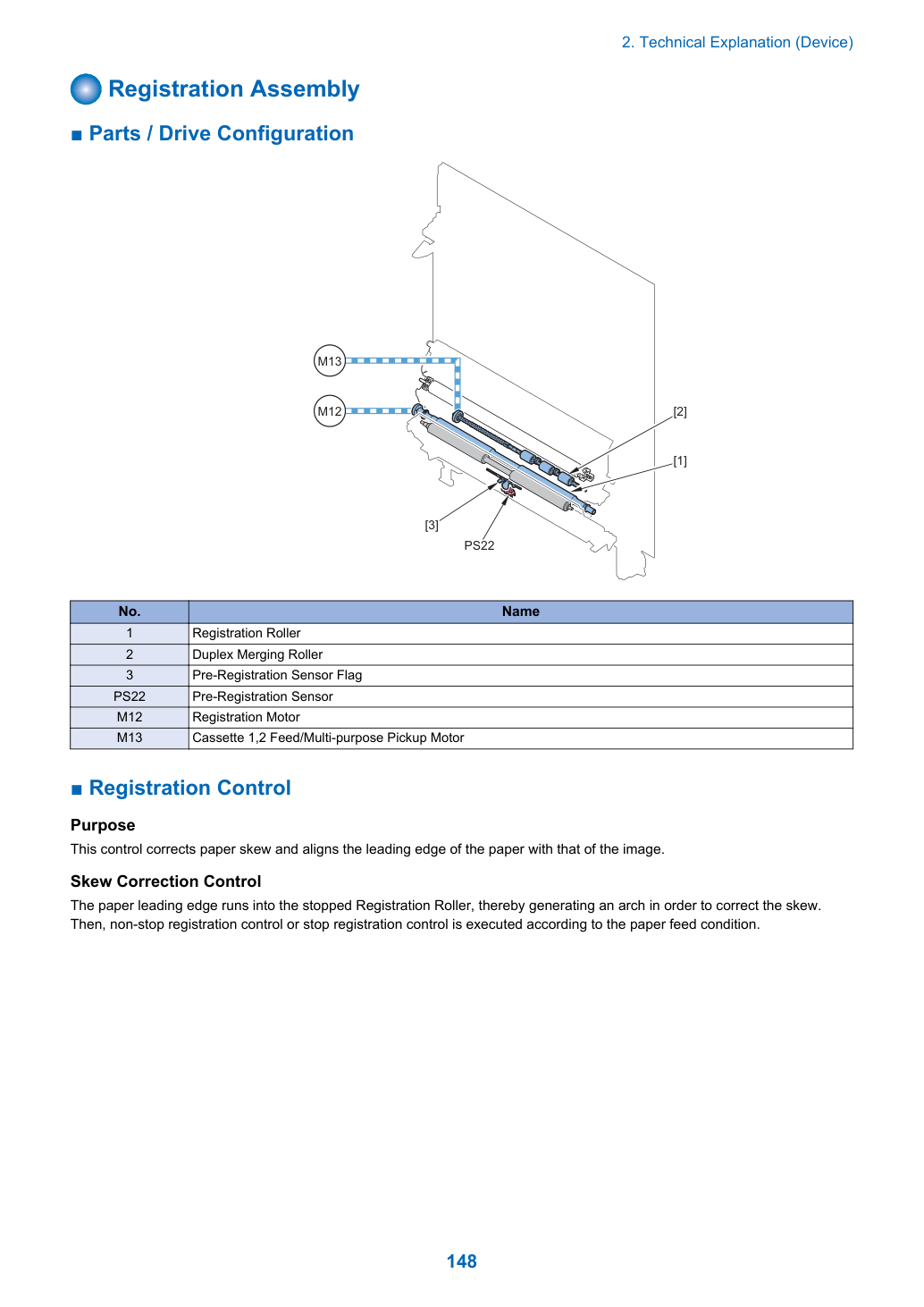

Этот контроль исправляет перекос бумаги и выравнивает передний край бумаги с передним краем изображения.

Передний край бумаги упирается в остановленный регистрационный ролик, создавая дугу для исправления перекоса.

Затем выполняется контроль регистрации без остановки или контроль регистрации с остановкой в зависимости от условия подачи бумаги.

2. Техническое описание (устройство).

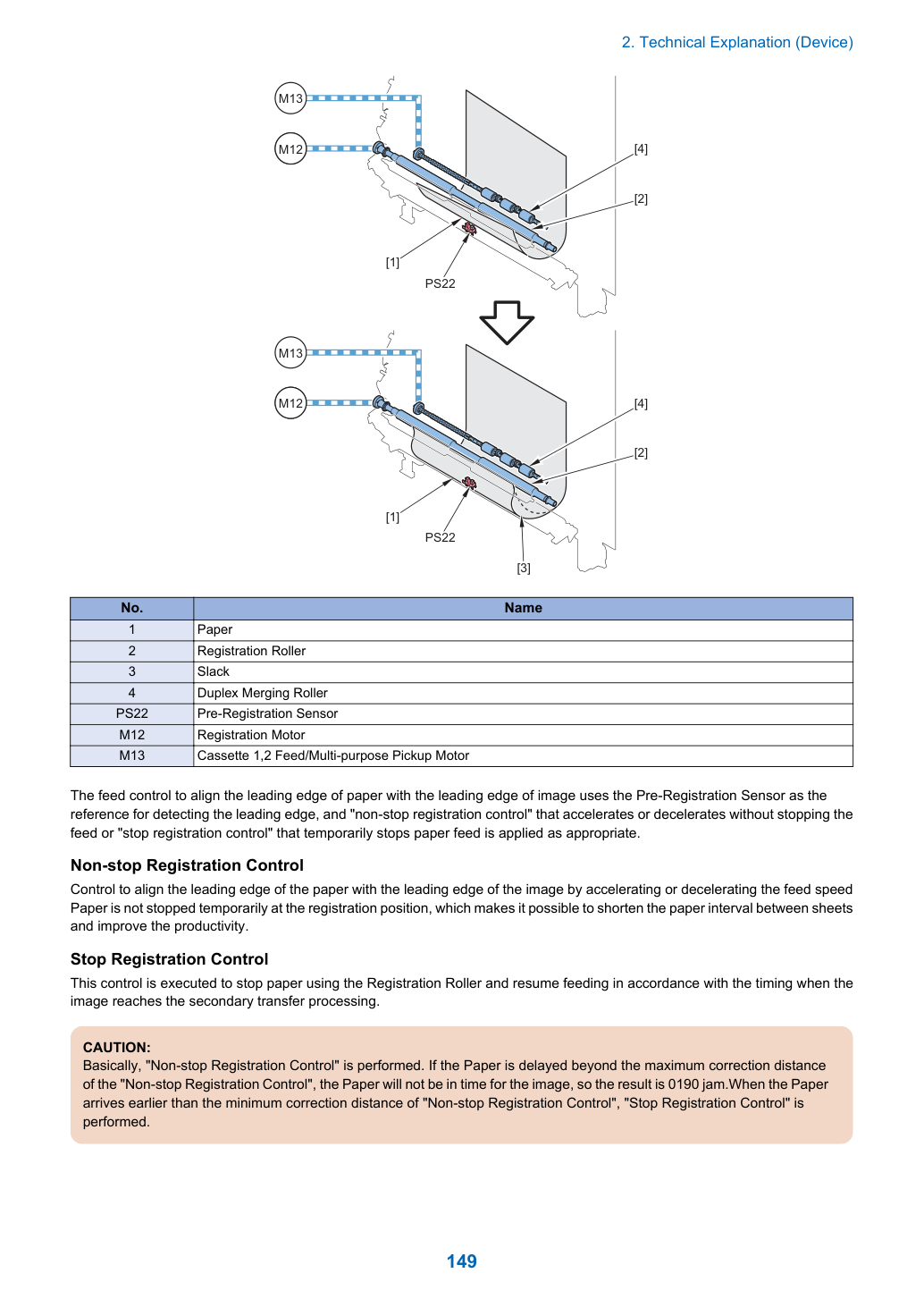

Контроль подачи для выравнивания переднего края бумаги с передним краем изображения использует датчик Pre-Registration Sensor в качестве эталона для обнаружения переднего края, применяя «контроль регистрации без остановки» (ускорение или замедление без остановки подачи) или «контроль регистрации с остановкой» (временная остановка подачи бумаги) в соответствии с ситуацией.

Контроль выравнивания переднего края бумаги с передним краем изображения путём ускорения или замедления скорости подачи Бумага не останавливается временно в позиции регистрации, что позволяет сокращать интервалы между листами и повышать производительность.

Этот контроль выполняется для остановки бумаги с помощью регистрационного ролика и возобновления подачи в соответствии с моментом, когда изображение достигает вторичной обработки переноса.

В основном выполняется «контроль регистрации без остановки». Если бумага задержится сверх максимального расстояния коррекции «контроля регистрации без остановки», бумага не поспеет за изображением, в результате чего возникает замятие 0190. Когда бумага прибывает раньше минимального расстояния коррекции «контроля регистрации без остановки», выполняется «контроль регистрации с остановкой».

2. Техническое описание (устройство).

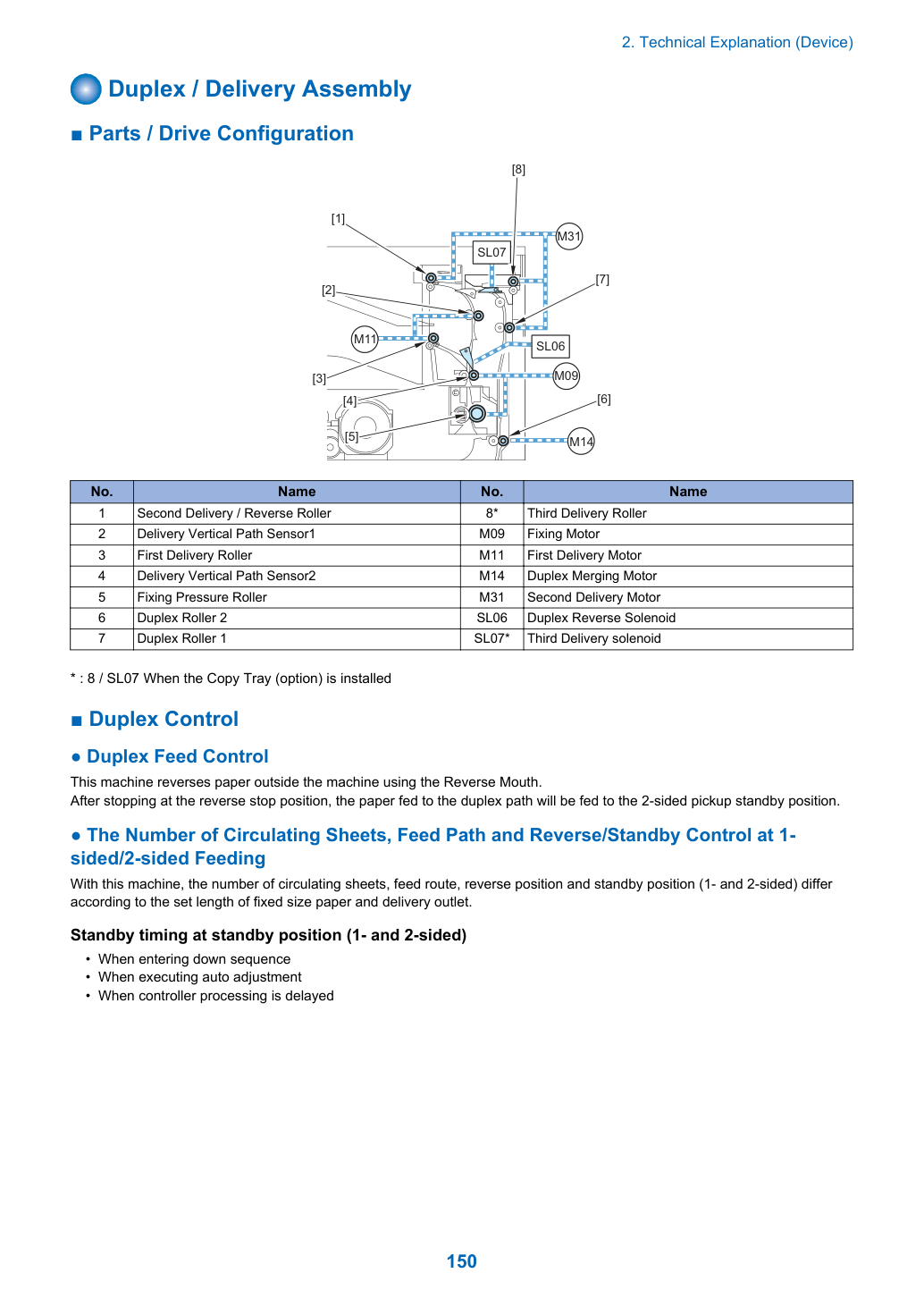

* : 8 / SL07 При установленном лотке Copy Tray (опция) ■ Двусторонний контроль ● Контроль подачи двусторонней бумаги Машина переворачивает бумагу вне машины через Reverse Mouth.

После остановки в позиции остановки разворота бумага, поданная в путь двусторонней подачи, подаётся в позицию ожидания подъёма двусторонней бумаги.

● Количество циркулирующих листов, путь подачи и контроль разворота/ожидания при одностороннем/двусторонном подъёме На этой машине количество циркулирующих листов, путь подачи, позиция разворота и позиция ожидания (односторонние и двусторонние) различаются в зависимости от установленной длины бумаги фиксированного размера и выходного лотка.

2. Техническое описание (устройство).

*1: Количество циркулирующих листов при двусторонней печати зависит от размера бумаги.

*2: Лоток копий не поддерживает подачу бумаги размером 12 x 18 (A3+).

Аппарат выполняет подачу лицевой стороной вниз (доставляет бумагу в Лоток подачи печатной стороной вниз).

Если для работы указана подача лицевой стороной вверх (бумага доставляется в Лоток подачи печатной стороной вверх), изображение создается на 1-й стороне, затем бумага проходит через двусторонний тракт и доставляется без изображения на 2-й стороне.

Когда задний край бумаги достигает нижнего положения ролика внутренней подачи термоузла, Первый и второй двигатель подачи (M17/18) ускоряет скорость подачи.

Скорость затем возвращается к технологической скорости для улучшения выравнивания подачи и приема последующих листов.

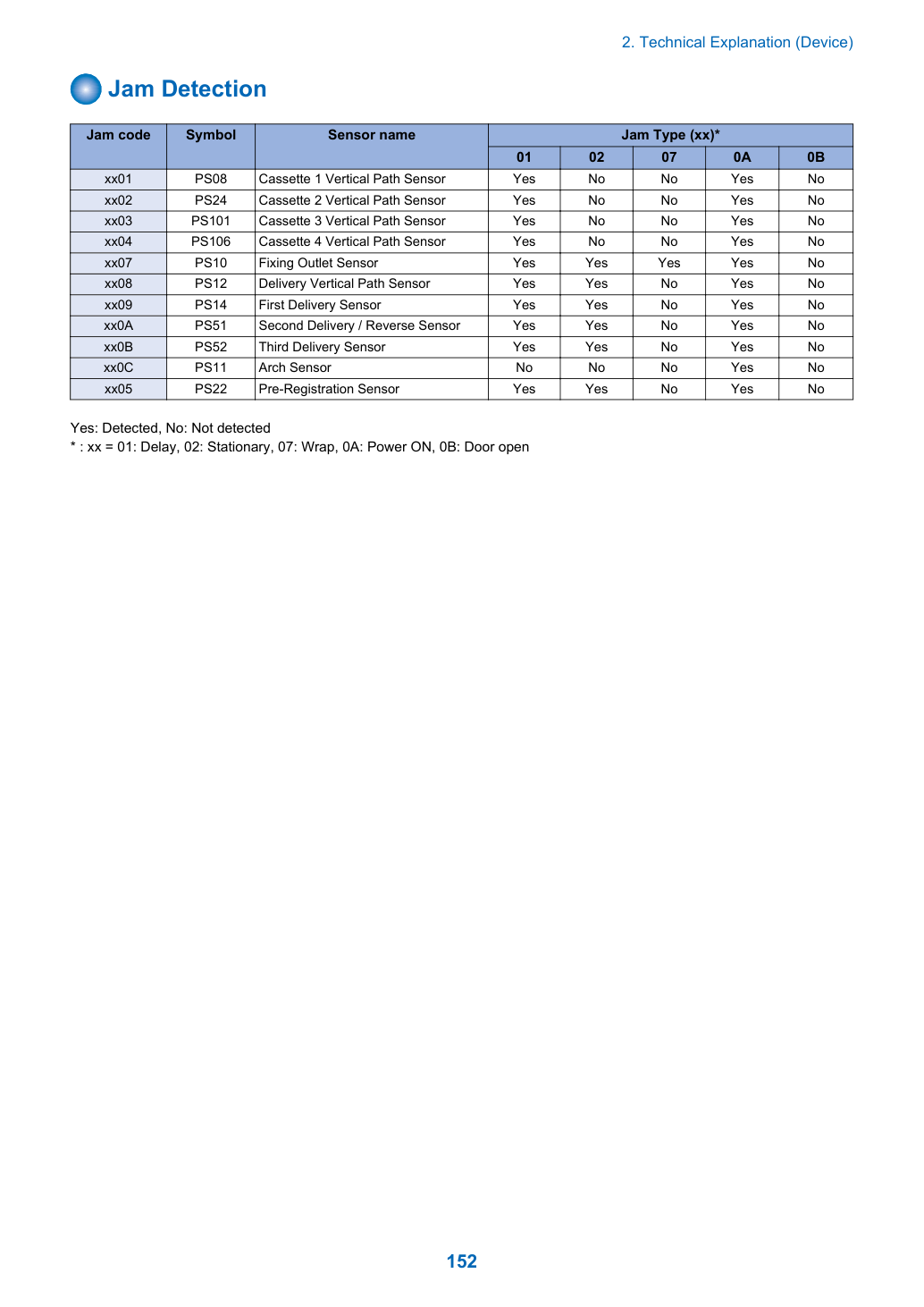

2. Техническое описание (устройство).

2. Техническое описание (устройство).
