Canon imageRUNNER C3226 / C3222 — Ошибка/Замятие/Тревога

← Canon imageRUNNER C3226 / C3222 — все главы инструкции

Данная глава описывает различные коды, отображаемые при возникновении сбоя изделия. Они классифицируются на 3 типа кодов следующим образом.

Этот код отображается при возникновении ошибки на машине.

Этот код отображается при замятии бумаги внутри машины.

Этот код отображается при неисправности функции машины.

Код ошибки отображается в виде 7-разрядного [E000XXX] на дисплее панели управления. Однако [000] в разрядах 2–4 не используется.

Таким образом, в сервис-мануале код ошибки описывается как [EXXX] с использованием разрядов 5–7. (например: E012 = E000012) Код местоположения Коды ошибок и замятий этой машины содержат информацию о местоположении.

8. Ошибка/Замятие/Тревога

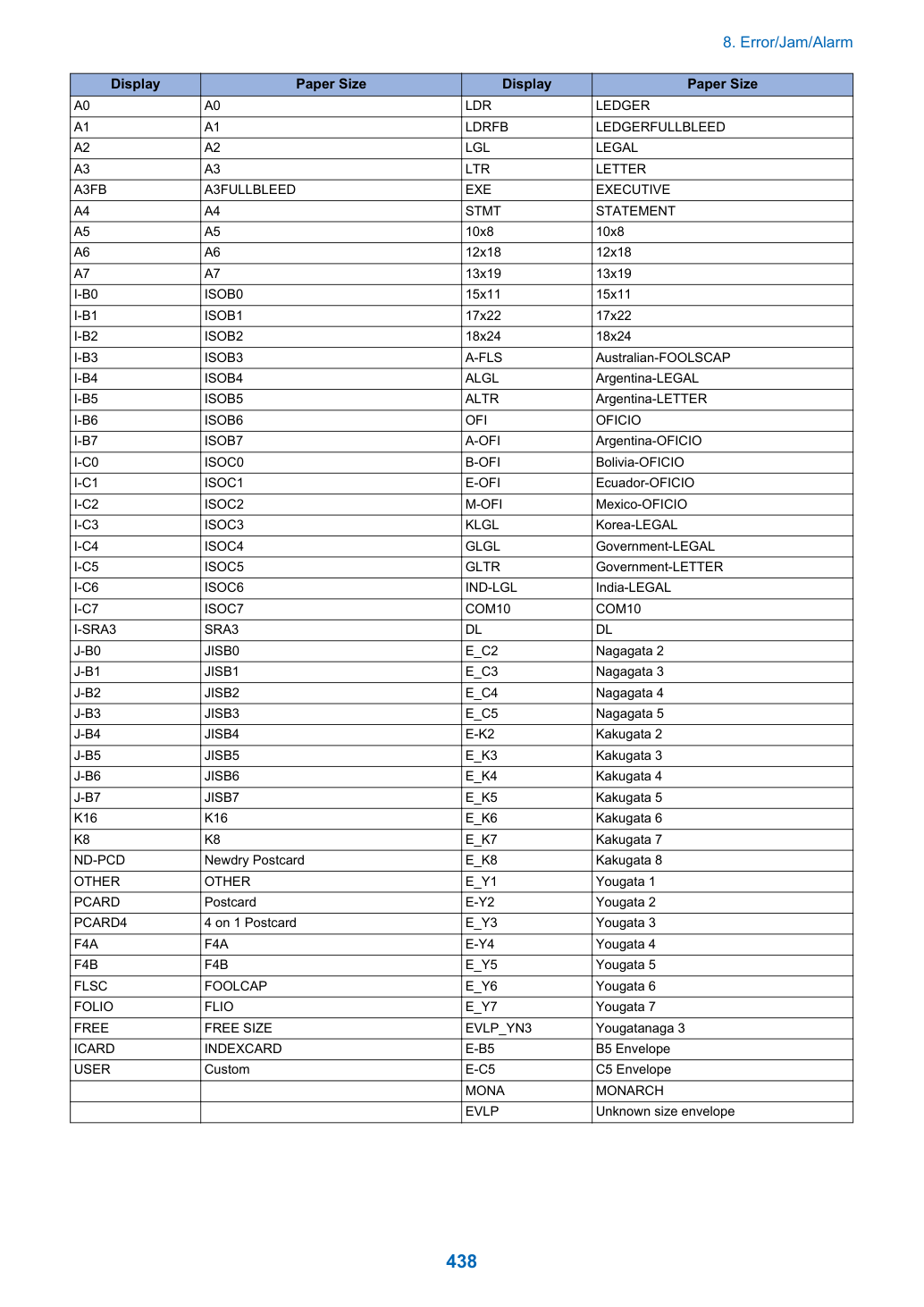

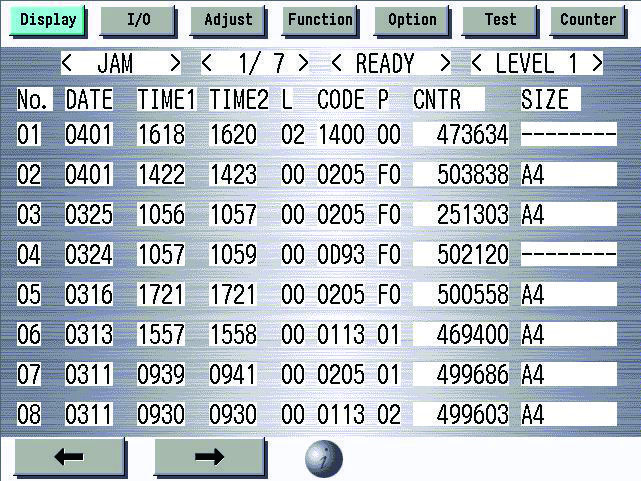

При замятии бумаги отображается размер бумаги. (Строка с надписью "SIZE" на экране замятия указывает размер бумаги.) Из-за ограничения количества отображаемых символов некоторые названия размеров бумаги сокращены. Ниже приведен список отображаемых строк текста и соответствующих размеров бумаги.

* Следующее основано на спецификации отображения и не все размеры бумаги могут фактически использоваться.

8. Ошибка/Замятие/Тревога

8. Ошибка/Замятие/Тревога

Примечания при очистке MN-CON • Выполнение очистки MN-COM удаляет все данные в адресной книге, параметрах пересылки, параметрах/регистрации (регулировка/техническое обслуживание, настройки функций, установка пункта назначения, параметры управления, параметры TPM) и т. д. Перед выполнением этой операции попросите пользователя сделать резервную копию данных и получить одобрение на выполнение этой операции.

• Очистка MN-CON удалит значения параметров режима обслуживания. Убедитесь, что вновь введены значения параметров режима обслуживания в соответствии с конфигурацией опций основной машины и требованиями пользователя.

• При очистке MN-CON при активном любом приложении входа, отличном от аутентификации пользователя, может возникнуть ошибка, такая как отсутствие отображения экрана входа. В этом случае откройте SMS один раз и переключите приложение входа на аутентификацию пользователя для восстановления нормального статуса.

Примечания при очистке HDD В качестве решения для кодов ошибок (E602-XXXX) выбирается раздел HDD и целевой раздел может быть очищен.

При очистке раздела убедитесь, что проверили, какие данные будут удалены, обратившись к подробной информации о разделе HDD, и объясните пользователю перед началом работ.

8. Ошибка/Замятие/Тревога

Основной термистор термоузла (Fuser) обнаружил ошибку перегрева.

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Модуль привода термоузла (Fixing Drive Unit) - DC Controller PCB (UN04) - Блок питания - Двигатель термоузла (M09) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

[Справка] Перед заменой DC Controller PCB сделайте резервную копию данных режима обслуживания и восстановите резервную копию данных после замены для защиты данных.

Вспомогательный термистор термоузла (передняя часть) обнаружил ошибку перегрева.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

8. Ошибка/Замятие/Тревога

Вспомогательный термистор термоузла (задняя часть) обнаружил ошибку перегрева.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Основной термистор термоузла (Fuser) обнаружил ошибку перегрева.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Вспомогательный термистор термоузла (передняя часть) обнаружил ошибку перегрева.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

8. Ошибка/Замятие/Тревога

Вспомогательный термистор термоузла (задняя часть) обнаружил ошибку перегрева.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Основной термистор термоузла не обнаружил повышение температуры в течение 5 сек или более после включения нагревателя термоузла до начала управления PI.

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Основной термистор термоузла обнаружил температуру 40°C или ниже в течение 3 сек или более с момента включения нагревателя термоузла до начала управления PI.

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

8. Ошибка/Замятие/Тревога

Вспомогательный термистор термоузла (передняя часть) обнаружил температуру 40°C или ниже в течение 3 сек или более с момента включения нагревателя термоузла до начала управления PI.

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Вспомогательный термистор термоузла (задняя часть) обнаружил температуру 40°C или ниже в течение 3 сек или более с момента включения нагревателя термоузла до начала управления PI.

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Основной термистор термоузла обнаружил температуру 80°C или ниже в течение 1 сек или более с момента начала управления PI до завершения последнего оборота (нагреватель термоузла был выключен).

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

8. Ошибка/Замятие/Тревога

Вспомогательный термистор термоузла (передняя часть) обнаружил температуру 60°C или ниже в течение 1 сек или более с момента начала управления PI до завершения последнего оборота (нагреватель термоузла был выключен).

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Вспомогательный термистор термоузла (задняя часть) обнаружил температуру 80°C или ниже в течение 1 сек или более с момента начала управления PI до завершения последнего оборота (нагреватель термоузла был выключен).

- Жгут между DC Controller PCB и модулем термоузла - Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Жгут между AC Driver PCB и модулем термоузла - Модуль термоузла (Fixing Unit) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

После выполнения работ по устранению неполадки выполните следующее для очистки ошибки: COPIER> FUNCTION> CLEAR> ERR.

Обнаружена разомкнутая цепь термистора термоузла или отсоединение разъема.

- Жгут между DC Controller PCB (UN04/J122) и модулем пленки термоузла (Fixing Film Unit) - Модуль термоузла (Fixing Unit) - Модуль пленки термоузла (Fixing Film Unit) - Блок затвора (Shutter Unit) - DC Controller PCB (UN04) [Решение] Выполните следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте, что узел термоузла (Fixing Assembly) правильно установлен.

2. Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

Обнаружено прерывание нулевого перехода, хотя реле термоузла не было включено.

- Жгут между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J505) - Блок питания - DC Controller PCB (UN04) [Решение] Проверьте/замените соответствующие жгуты/кабели, разъемы и детали.

8. Ошибка/Замятие/Тревога

При включении нагревателя в нагреватель термоузла поступал ток вне установленного диапазона.

Или обнаружен отказ схемы обнаружения тока фиксации.

- Кабель между AC Driver PCB (UN07/J302) и Fixing Drawer (J1001) - Кабель между DC Controller PCB (UN04/J115) и AC Driver PCB (UN07/J322) - Fixing Unit - Power Supply Unit - DC Controller PCB (UN04) [Устранение] Проверь/замени связанные кабели/жгуты, разъемы и детали.

Датчик Fixing Pressure Release Sensor не обнаружил статус ВКЛ в течение 10 сек после начала операции прижима для фиксации.

- Кабель между DC Controller PCB (UN04/J119) и Fixing Pressure Release Sensor (PS13) - Кабель между DC Controller PCB (UN04/J123) и Fixing Motor (M09) - Fixing Unit - DC Controller PCB (UN04)(UN04) - Fixing Pressure Release Sensor (PS13) - Fixing Motor (M09) - Fixing Drive Unit - First Delivery Unit [Устранение] Проверь/замени связанные кабели/жгуты, разъемы и детали.

Датчик Fixing Pressure Release Sensor не обнаружил статус ВЫКЛ в течение 10 сек после начала операции отпуска фиксации.

8. Ошибка/Замятие/Тревога

Не достигнута заданная скорость несмотря на прохождение запуска CL Drum Motor в Main Drive Unit.

- Кабель между CL Drum Motor и DC Controller PCB - Y Drum Unit - M Drum Unit - C Drum Unit - CL Drum Motor - Main Drive Unit - Power Supply Unit - DC Controller PCB (UN04) [Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь/замени кабель между CL Drum Motor и DC Controller PCB на наличие обрыва.

цепи или отсоединения разъема.

2. Проверь нагрузку на CL Drum Motor.

тыльную сторону машины при отключенном питании.

а. Если нагрузка устранена при снятии CL Drum Unit (любого из Y, M или C), проверь/замени снятый Drum Unit.

b. Если нагрузка не устранена, проверь/замени Main Drive Unit или CL Drum Motor.

3. Проверь/замени DC Controller PCB.

4. Проверь/замени Power Supply Unit.

Заданная скорость не поддерживалась несмотря на ее достижение хотя бы один раз с момента запуска CL Drum Motor в Main Drive Unit. (Время обнаружения варьируется в зависимости от условий подачи бумаги.) Устранение [Связанные детали] - Кабель между CL Drum Motor и DC Controller PCB - Y Drum Unit - M Drum Unit - C Drum Unit - CL Drum Motor - Main Drive Unit - Power Supply Unit - DC Controller PCB (UN04) [Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь/замени кабель между CL Drum Motor и DC Controller PCB на наличие обрыва.

цепи или отсоединения разъема.

2. Проверь нагрузку на CL Drum Motor.

тыльную сторону машины при отключенном питании.

а. Если нагрузка устранена при снятии CL Drum Unit (любого из Y, M или C), проверь/замени снятый Drum Unit.

b. Если нагрузка не устранена, проверь/замени Main Drive Unit или CL Drum Motor.

3. Проверь/замени DC Controller PCB.

4. Проверь/замени Power Supply Unit.

8. Ошибка/Замятие/Тревога

Не достигнута указанная скорость несмотря на то, что прошло время с запуска главного двигателя Bk Drum ITB в главном приводе.

- Кабель между Bk Drum ITB Motor и DC Controller PCB - Bk Drum Unit - ITB Unit - Main Drive Unit - Power Supply Unit - DC Controller PCB (UN04) [Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь/замени кабель между Bk Drum ITB Motor и DC Controller PCB на наличие

обрыва цепи или отсоединения разъема.

2. Проверь нагрузку на Bk Drum ITB Motor.

тыльную сторону машины при отключенном питании.

а. Если нагрузка устранена при снятии Bk Drum Unit, проверь/замени снятый Drum Unit.

b. Если ITB Unit снят и отрицательная нагрузка устранена, проверь и замени ITB Unit или ITB Cleaning unit.

c. Если нагрузка не устранена, проверь/замени Main Drive Unit или Bk Drum ITB Motor.

3. Проверь/замени DC Controller PCB.

4. Проверь/замени Power Supply Unit.

Заданная скорость не поддерживалась несмотря на ее достижение хотя бы один раз с момента запуска Bk Drum ITB Motor в Main Drive Unit. (Время обнаружения варьируется в зависимости от условий подачи бумаги.) Устранение [Связанные детали] - Кабель между Bk Drum ITB Motor и DC Controller PCB - Bk Drum Unit - ITB unit - Bk Drum ITB Motor - Main Drive Unit - Power Supply Unit - DC Controller PCB (UN04) [Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь/замени кабель между Bk Drum ITB Motor и DC Controller PCB на наличие

обрыва цепи или отсоединения разъема.

2. Проверь нагрузку на Bk Drum ITB Motor.

тыльную сторону машины при отключенном питании.

а. Если нагрузка устранена при снятии Bk Drum Unit, проверь/замени снятый Drum Unit.

b. Если ITB Unit снят и отрицательная нагрузка устранена, проверь и замени ITB Unit или ITB Cleaning unit.

c. Если нагрузка не устранена, проверь/замени Main Drive Unit или Bk Drum ITB Motor.

3. Проверь/замени DC Controller PCB.

4. Проверь/замени Power Supply Unit.

8. Ошибка/Замятие/Тревога

• Контейнер отработанного тонера установлен • Датчик не обнаруживает "Контейнер отработанного тонера полон" Код ошибки • E013-0001: Ошибка двигателя подачи отработанного тонера После обнаружения скорости вращения двигателя подачи отработанного тонера при работе двигателя обнаружено, что скорость не соответствует заданной.

- Кабели, соединяющие DC Controller PCB (J119) и Waste Toner Feed Motor (M10/J2069).

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Извлеки контейнер отработанного тонера и проверь, полон ли контейнер тонером.

а. Если контейнер отработанного тонера полон, а-1. Проверь, можно ли установить контейнер отработанного тонера в машину при открытой дверце Waste Toner Door. а-2. Если он не установится в машину, замени контейнер отработанного тонера. b. Если контейнер отработанного тонера пуст, b-1. Проверь отсоединение кабеля/разъема DC Controller PCB. b-2. Проверь отсоединение кабеля/разъема Waste Toner Drive Assembly. b-3. Замени Waste Toner Drive Assembly. b-4. Замени DC Controller PCB. b-5. Замени Power Supply Unit. [Справка] Перед заменой DC Controller PCB создай резервную копию данных service mode и восстанови резервную копию после замены, чтобы защитить данные.

Обнаружена ошибка блокировки Fixing Motor.

- Кабель между DC Controller PCB (UN04/J123) и Fixing Motor (M09) - Fixing Unit - Шестерни в Fixing Unit - Cam/21T Gear - 36T Gear - Fixing Drive Unit - Fixing Motor (M09) - DC Controller PCB (UN04)(UN04) - Power Supply Unit(UN01) [Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

- Кабели, соединяющие DC Controller PCB (J119) и Waste Toner Feed Motor (M10/J2069).

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Извлеки контейнер отработанного тонера и проверь, полон ли контейнер тонером.

Обнаружена ошибка блокировки Fixing Motor.

8. Ошибка/Замятие/Тревога

1. Проверь, что Fixing Unit полностью введена в машину так, чтобы рукоятка была заблокирована.

2. Извлеки Fixing Unit и вручную поверни Cam/21T Gear и 36T Gear для визуальной

проверки отсутствия сломанных зубьев и аномального износа.

3. Замени Fixing Unit.

4. Проверь кабель между DC Controller PCB и Fixing Motor.

5. Измерь оба конца предохранителя в Low Voltage Power Supply Unit с помощью тестера.

а. Если значение измерения менее 1 Ом (состояние проводимости), а-1. Замени Fixing Motor.

5. Measure the both ends of the fuse in the Low Voltage Power Supply Unit using a tester.

a. If the measurement value is less than 1 ohm (conduction state), a-1. Replace the Fixing Motor.

а-2. Замените DC Controller PCB.

б. Если значение измерения 1 ом или выше (состояние без проводимости), замените Power Supply Unit.

Обнаружение разблокировки фиксирующего двигателя Способ устранения [Связанные детали] - Жгут между DC Controller PCB (UN04/J123) и Fixing Motor (M09) - Fixing Unit - Шестерни в Fixing Unit - Cam/21T Gear - 36T Gear - Fixing Drive Unit - Fixing Motor (M09) - DC Controller PCB (UN04)(UN04) - Power Supply Unit(UN01) [Способ устранения] Выполняйте следующие шаги в указанном порядке, проверяя очистку ошибки.

проверки отсутствия сломанных зубьев и аномального износа.

3. Замени Fixing Unit.

4. Проверь кабель между DC Controller PCB и Fixing Motor.

5. Измерь оба конца предохранителя в Low Voltage Power Supply Unit с помощью тестера.

а. Если значение измерения менее 1 Ом (состояние проводимости), а-1. Замени Fixing Motor.

5. Measure the both ends of the fuse in the Low Voltage Power Supply Unit using a tester.

a. If the measurement value is less than 1 ohm (conduction state), a-1. Replace the Fixing Motor.

а-2. Замените DC Controller PCB.

б. Если значение измерения 1 ом или выше (состояние без проводимости), замените Power Supply Unit.

8. Ошибка/Замятие/Тревога

Выходное значение Toner Density Sensor (Y) в Developing Unit (Y) не входило в диапазон от 38 до 214 в течение 2 последовательных циклов печати.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

а). Если подозревается конденсация в Drum Unit, оставьте Drum Unit без изменений до исчезновения конденсата, затем замените Developing Unit.

б). Если конденсация в Drum Unit невозможна, выполняйте следующие шаги в указанном порядке, проверяя очистку ошибки.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

[Справка] Перед заменой Main Controller PCB выполните резервное копирование данных режима обслуживания и восстановите резервные данные после замены для защиты данных.

8. Ошибка/Замятие/Тревога

Выходное значение не превысило Vtrgt_ind_int, хотя управляющее напряжение Toner Density Sensor (Y) в Developing Unit (Y) было увеличено до 142 или выше, или оно не упало ниже Vtrgt_ind_int, хотя напряжение было уменьшено до 102 при инициализации.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Ошибка захвата Sealing Member (Y) Описание Выходное значение патча (SigR) не достигло 900 или менее при инициализации Developing Unit (Y).

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Проверьте разрыв жгута/разъема Primary Transfer High-Voltage PCB.

9. Проверьте разрыв жгута/разъема Registration Patch Sensor Unit.

10. Замените Developing Unit.

11. Замените Drum Unit.

12. Замените DC Controller PCB.

13. Замените Secondary Transfer High-Voltage PCB.

14. Замените Power Supply Unit.

15. Замените Laser Scanner Unit.

16. Замените Main Controller PCB.

17. Замените Primary Transfer High-Voltage PCB.

18. Замените Intermediate Transfer Belt Assembly.

19. Замените Registration Patch Sensor Unit.

20. Замените Main Drive Unit.

8. Ошибка/Замятие/Тревога

Выходное значение Toner Density Sensor (M) в Developing Unit (M) не входило в диапазон от 38 до 214 в течение 2 последовательных циклов печати.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Выходное значение не превысило Vtrgt_ind_int, хотя управляющее напряжение Toner Density Sensor (M) в Developing Unit (M) было увеличено до 142 или выше, или оно не упало ниже Vtrgt_ind_int, хотя напряжение было уменьшено до 102 при инициализации.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Ошибка захвата Sealing Member (M) Описание Выходное значение патча (SigR) не достигло 900 или менее при инициализации Developing Unit (M).

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Проверьте разрыв жгута/разъема Primary Transfer High-Voltage PCB.

9. Проверьте разрыв жгута/разъема Registration Patch Sensor Unit.

10. Замените Developing Unit.

11. Замените Drum Unit.

12. Замените DC Controller PCB.

13. Замените Secondary Transfer High-Voltage PCB.

14. Замените Power Supply Unit.

15. Замените Laser Scanner Unit.

16. Замените Main Controller PCB.

17. Замените Primary Transfer High-Voltage PCB.

18. Замените Intermediate Transfer Belt Assembly.

19. Замените Registration Patch Sensor Unit.

20. Замените Main Drive Unit.

8. Ошибка/Замятие/Тревога

Выходное значение датчика плотности тонера (C) в узле проявления (C) не попадало в диапазон от 38 до 214 в течение 2 последовательных попыток во время печати.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Выходное значение не превысило Vtrgt_ind_int хотя управляющее напряжение датчика плотности тонера (C) в узле проявления (C) было увеличено до 142 или выше, или не упало ниже Vtrgt_ind_int хотя напряжение было снижено до 102 при инициализации.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Ошибка захвата уплотнительного элемента (C) Описание обнаружения Выходное значение патча (SigR) не удалось установить на уровне 900 или менее при инициализации узла проявления (C).

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Проверьте разрыв жгута/разъема Primary Transfer High-Voltage PCB.

9. Проверьте разрыв жгута/разъема Registration Patch Sensor Unit.

10. Замените Developing Unit.

11. Замените Drum Unit.

12. Замените DC Controller PCB.

13. Замените Secondary Transfer High-Voltage PCB.

14. Замените Power Supply Unit.

15. Замените Laser Scanner Unit.

16. Замените Main Controller PCB.

17. Замените Primary Transfer High-Voltage PCB.

18. Замените Intermediate Transfer Belt Assembly.

19. Замените Registration Patch Sensor Unit.

20. Замените Main Drive Unit.

8. Ошибка/Замятие/Тревога

Выходное значение датчика плотности тонера (Bk) в узле проявления (Bk) не попадало в диапазон от 38 до 214 в течение 2 последовательных попыток во время печати.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Выходное значение не превысило Vtrgt_ind_int хотя управляющее напряжение датчика плотности тонера (Bk) в узле проявления (Bk) было увеличено до 142 или выше, или не упало ниже Vtrgt_ind_int хотя напряжение было снижено до 102 при инициализации.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Замените Developing Unit.

9. Замените Drum Unit.

10. Замените DC Controller PCB.

11. Замените Secondary Transfer High-Voltage PCB.

12. Замените Power Supply Unit.

13. Замените Laser Scanner Unit.

14. Замените Main Controller PCB.

8. Ошибка/Замятие/Тревога

Ошибка захвата уплотнительного элемента (Bk) Описание обнаружения Выходное значение патча (SigR) не удалось установить на уровне 900 или менее при инициализации узла проявления (Bk).

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте разрыв жгута/разъема Developing Unit.

2. Проверьте правильность установки Developing Unit.

3. Проверьте правильность установки Secondary Transfer High-Voltage PCB (зацепление Fixing Claw,

поднятие PCB).

4. Проверьте разрыв жгута/разъема DC Controller PCB.

5. Проверьте разрыв жгута/разъема Main Controller PCB.

6. Проверьте разрыв жгута/разъема Power Supply Unit.

7. Проверьте разрыв жгута/разъема Laser Scanner Unit.

8. Проверьте разрыв жгута/разъема Primary Transfer High-Voltage PCB.

9. Проверьте разрыв жгута/разъема Registration Patch Sensor Unit.

10. Замените Developing Unit.

11. Замените Drum Unit.

12. Замените DC Controller PCB.

13. Замените Secondary Transfer High-Voltage PCB.

14. Замените Power Supply Unit.

15. Замените Laser Scanner Unit.

16. Замените Main Controller PCB.

17. Замените Primary Transfer High-Voltage PCB.

18. Замените Intermediate Transfer Belt Assembly.

19. Замените Registration Patch Sensor Unit.

20. Замените Main Drive Unit.

8. Ошибка/Замятие/Тревога

Не достигнута заданная скорость хотя прошло 0,8 сек после запуска главного двигателя проявления.

- Жгут проводов между главным двигателем проявления и печатной платой контроллера постоянного тока - Блок питания - Главный двигатель проявления (M10) - Печатная плата контроллера постоянного тока (UN04) [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь, могут ли вращаться шестерни узла главного привода вручную.

a. Если они не вращаются, замени узел главного привода.

b. Если они вращаются, проверь жгут проводов между главным двигателем проявления и печатной платой контроллера постоянного тока.

2. Измерь оба конца предохранителя в блоке низковольтного питания тестером.

a. Если измеренное значение менее 1 Ом (проводящее состояние), a-1. Замени двигатель печатного барабана Bk (Bk Drum_ITB Motor).

а-2. Замените DC Controller PCB.

b. Если измеренное значение 1 Ом или выше (непроводящее состояние), замени печатную плату контроллера постоянного тока.

Заданная скорость не могла быть поддержана хотя она была достигнута по крайней мере один раз после запуска главного двигателя проявления.

- Жгут проводов между главным двигателем проявления (M10) и печатной платой контроллера постоянного тока - Блок питания - Главный двигатель проявления (M10) - Печатная плата контроллера постоянного тока (UN04) [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь, могут ли вращаться шестерни узла главного привода вручную.

a. Если они не вращаются, замени узел главного привода.

2. Измерь оба конца предохранителя в блоке низковольтного питания тестером.

а-2. Замените DC Controller PCB.

8. Ошибка/Замятие/Тревога

Разница между максимальным и минимальным значениями выборок, обнаруженных датчиком плотности тонера (Y) в узле проявления (Y), составляла 12 В или менее при вращении винта проявления.

- Жгут проводов между узлом проявления (Y) и печатной платой контроллера постоянного тока [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь разрыв жгута проводов/разъема узла проявления (Y).

2. Извлеки узел проявления и проверь, можешь ли ты вращать муфту узла проявления вручную.

Если она слишком тяжело вращается, замени узел проявления.

3. Замени узел главного привода.

4. Замени печатную плату контроллера постоянного тока.

Разница между максимальным и минимальным значениями выборок, обнаруженных датчиком плотности тонера (M) в узле проявления (M), составляла 12 В или менее при вращении винта проявления.

- Жгут проводов между узлом проявления (M) и печатной платой контроллера постоянного тока [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь разрыв жгута проводов/разъема узла проявления (M).

2. Извлеки узел проявления и проверь, можешь ли ты вращать муфту узла проявления вручную.

Если она слишком тяжело вращается, замени узел проявления.

3. Замени узел главного привода.

4. Замени печатную плату контроллера постоянного тока.

Разница между максимальным и минимальным значениями выборок, обнаруженных датчиком плотности тонера (C) в узле проявления (C), составляла 12 В или менее при вращении винта проявления.

- Жгут проводов между узлом проявления (C) и печатной платой контроллера постоянного тока [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь разрыв жгута проводов/разъема узла проявления (C).

2. Извлеки узел проявления (C) и проверь, можешь ли ты вращать муфту узла проявления (C) вручную.

Если она слишком тяжело вращается, замени узел проявления (C).

3. Замени узел главного привода.

4. Замени печатную плату контроллера постоянного тока.

8. Ошибка/Замятие/Тревога

Разница между максимальным и минимальным значениями выборок, обнаруженных датчиком плотности тонера (Bk) в узле проявления (Bk), составляла 12 В или менее при вращении винта проявления.

- Жгут проводов между узлом проявления (Bk) и печатной платой контроллера постоянного тока [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь разрыв жгута проводов/разъема узла проявления (Bk).

2. Извлеки узел проявления (Bk) и проверь, можешь ли ты вращать муфту узла проявления (Bk) вручную.

Если она слишком тяжело вращается, замени узел проявления (Bk).

3. Замени узел главного привода.

4. Замени печатную плату контроллера постоянного тока.

Датчик подачи тонера (Y) не обнаружил изменение в течение 1,5 сек или дольше пока двигатель бутыли (YM) вращался при подаче тонера.

- Жгут проводов между двигателем бутыли (YM) и печатной платой контроллера постоянного тока (UN04) - Жгут проводов между датчиком подачи тонера (Y) (PS26) и печатной платой контроллера постоянного тока (UN04) - Бутыль тонера (Y) - Датчик подачи тонера (Y) (PS26) - Узел привода бутыли (YM) - Печатная плата контроллера постоянного тока (UN04) [Решение] Выполняй следующие действия по порядку, проверяя исчезновение ошибки.

1. Проверь, правильно ли вставлена бутыль тонера (Y) в основной аппарат.

2. Извлеки бутыль тонера (Y), встряхни её 10 раз вверх и вниз за конец (сторона блока насоса)

обращённом вверх, затем установите его обратно в основную машину.

3. Проверьте жгут/разъём между DC Controller PCB(UN04), Bottle Motor (YM),

и датчиком подачи тонера (Y) (PS26).

4. Замените датчик подачи тонера (Y) (PS26)

5. Замените DC Controller PCB(UN04).

6. Проверьте Bottle Drive Unit (YM)

7. Замените Bottle Drive Unit (YM)

Обнаружено вращение бутыли при отключённом Toner Bottle Motor (Y).

- Жгут между Bottle Motor (YM) (M04) и DC Controller PCB (UN04/J127) - Жгут между датчиком подачи тонера (Y) (PS26/J1059) и DC Controller PCB (UN04/ J127) - датчик подачи тонера (Y) (PS26) - Bottle Drive Unit (YM) - DC Controller PCB (UN04) [Решение] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

[Справка] Перед заменой DC Controller PCB создайте резервную копию данных режима обслуживания (прим. 2 мин) и восстановите её после замены для защиты данных.

8. Ошибка/Замятие/Тревога

- Состояние без тонера обнаружено, несмотря на выполнение последовательности восстановления 5 раз после замены контейнера тонера (Y). * - последовательность восстановления повторялась без тонера в контейнере.

* На платформе V3.6 и выше ошибка, вызванная этим событием, не возникает.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь, правильно ли вставлена бутыль тонера (Y) в основной аппарат.

2. Извлеки бутыль тонера (Y), встряхни её 10 раз вверх и вниз за конец (сторона блока насоса)

обращённом вверх, затем установите его обратно в основную машину.

3. Замените тонер-картридж (Y).

4. Проверьте Bottle Drive Unit (YM).

5. Замените Bottle Drive Unit (YM).

6. Проверьте узел проявки (Y) (затвор/порт подачи).

7. Замените узел проявки (Y).

8. Проверьте узел рельса ITB, задний (затвор/узел подачи тонера).

9. Замените узел рельса ITB, задний.

Датчик подачи тонера (M) не обнаружил изменение за 1,5 сек или более при вращении Bottle Motor (YM) при подаче тонера.

- Жгут между Bottle Motor (YM) и DC Controller PCB - Жгут между датчиком подачи тонера (M) (PS27) и DC Controller PCB - тонер-картридж (M) - датчик подачи тонера (M) (PS27) - Bottle Drive Unit (YM) - DC Controller PCB (UN04) [Решение] Выполняйте нижеследующее в порядке, проверяя, очищена ли ошибка.

1. Проверьте, правильно ли установлен тонер-картридж (M) в основную машину.

2. Извлеките тонер-картридж (M), встряхивайте его 10 раз вверх-вниз со стороны (Pump Unit side)

обращённом вверх, затем установите его обратно в основную машину.

3. Проверьте жгут/разъём между DC Controller PCB, Bottle Motor (YM), и

4. Замените датчик подачи тонера (M) (PS27)

5. Замените DC Controller PCB.

6. Проверьте Bottle Drive Unit (YM).

7. Замените Bottle Drive Unit (YM).

8. Ошибка/Замятие/Тревога

Обнаружено вращение бутыли при отключённом Toner Bottle Motor (M).

- Жгут между Bottle Motor (YM) (M04) и DC Controller PCB (UN04/J127) - Жгут между датчиком подачи тонера (M) (PS27/J1060) и DC Controller PCB (UN04/ J127) - датчик подачи тонера (M) (PS27) - Bottle Drive Unit (YM) - DC Controller PCB (UN04) [Решение] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

- Состояние без тонера обнаружено, несмотря на выполнение последовательности восстановления 5 раз после замены контейнера тонера (M). * - последовательность восстановления повторялась без тонера в контейнере.

* На платформе V3.6 и выше ошибка, вызванная этим событием, не возникает.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте, правильно ли установлен тонер-картридж (M) в основную машину.

2. Извлеките тонер-картридж (M), встряхивайте его 10 раз вверх-вниз со стороны (Pump Unit side)

обращённом вверх, затем установите его обратно в основную машину.

3. Замените тонер-картридж (M).

4. Проверьте Bottle Drive Unit (YM).

5. Замените Bottle Drive Unit (YM).

6. Проверьте узел проявки (M)(затвор/порт подачи).

7. Замените узел проявки (M).

8. Проверьте узел рельса ITB, задний (затвор/узел подачи тонера).

9. Замените узел рельса ITB, задний.

8. Ошибка/Замятие/Тревога

Датчик подачи тонера (C) не обнаружил изменение за 1,5 сек или более при вращении Bottle Motor (CK) при подаче тонера.

- Жгут между Bottle Motor (CK) и DC Controller PCB - Жгут между датчиком подачи тонера (C) (PS28) и DC Controller PCB - тонер-картридж (C) - датчик подачи тонера (C) (PS28) - Bottle Drive Unit (CK) - DC Controller PCB (UN04) [Решение] Выполняйте нижеследующее в порядке, проверяя, очищена ли ошибка.

1. Проверьте, правильно ли установлен тонер-картридж (C) в основную машину.

2. Извлеките тонер-картридж (C), встряхивайте его 10 раз вверх-вниз со стороны (Pump Unit side)

обращённом вверх, затем установите его обратно в основную машину.

3. Проверьте жгут/разъём между DC Controller PCB, Bottle Motor (CK), и

4. Замени датчик подачи тонера (C) (PS28).

5. Замените DC Controller PCB.

6. Проверь узел привода флакона (CK).

7. Замени узел привода флакона (CK).

Обнаружено вращение флакона при отключенном двигателе флакона тонера (C).

- Жгут между двигателем флакона (CK) (M05) и PCB контроллера DC (UN04/J127) - Жгут между датчиком подачи тонера (C) (PS28/J1061) и PCB контроллера DC (UN04/J127) - Датчик подачи тонера (C) (PS28) - Узел привода флакона (CK) - PCB контроллера DC (UN04) [Решение] Проверь/замени соответствующие жгуты/кабели, разъемы и детали.

8. Ошибка/Замятие/Тревога

- Обнаружено состояние без тонера, хотя последовательность восстановления была выполнена 5 раз после замены контейнера тонера (C). * - Последовательность восстановления повторялась без тонера в контейнере.

* На платформе V3.6 и выше ошибка, вызванная этим событием, не возникает.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверьте, правильно ли установлен тонер-картридж (C) в основную машину.

2. Извлеките тонер-картридж (C), встряхивайте его 10 раз вверх-вниз со стороны (Pump Unit side)

обращённом вверх, затем установите его обратно в основную машину.

3. Замени флакон тонера (C).

4. Проверь узел привода флакона (CK).

5. Замени узел привода флакона (CK).

6. Проверь узел проявки (C) (Заслонка/Порт зарядки).

7. Замени узел проявки (C).

8. Проверьте узел рельса ITB, задний (затвор/узел подачи тонера).

9. Замените узел рельса ITB, задний.

Датчик подачи тонера (Bk) не обнаружил изменение в течение 1,5 сек или дольше во время вращения двигателя флакона (CK) при подаче тонера.

- Жгут между двигателем флакона (CK) и PCB контроллера DC - Жгут между датчиком подачи тонера (Bk) (PS28) и PCB контроллера DC - Флакон тонера (Bk) - Датчик подачи тонера (Bk) (PS29) - Узел привода флакона (CK) - PCB контроллера DC (UN04) [Решение] Выполни следующее в указанном порядке, проверяя, очищена ли ошибка.

1. Проверь, что флакон тонера (Bk) правильно установлен в основной аппарат.

2. Извлеки флакон тонера (Bk), встряхни его 10 раз вверх-вниз концом (со стороны насосного узла).

обращённом вверх, затем установите его обратно в основную машину.

3. Проверьте жгут/разъём между DC Controller PCB, Bottle Motor (CK), и

4. Замени датчик подачи тонера (Bk) (PS29).

5. Замените DC Controller PCB.

6. Проверь узел привода флакона (CK).

7. Замени узел привода флакона (CK).

8. Ошибка/Замятие/Тревога

Обнаружено вращение флакона при отключенном двигателе флакона тонера (Bk).

- Жгут между двигателем флакона (CK) (M05) и PCB контроллера DC (UN04/J127) - Жгут между датчиком подачи тонера (Bk) (PS29/J1062) и PCB контроллера DC (UN04/J127) - Датчик подачи тонера (Bk) (PS29) - Узел привода флакона (CK) - PCB контроллера DC (UN04) [Решение] Проверь/замени соответствующие жгуты/кабели, разъемы и детали.

- Обнаружено состояние без тонера, хотя последовательность восстановления была выполнена 5 раз после замены контейнера тонера (Bk). * - Последовательность восстановления повторялась без тонера в контейнере.

* На платформе V3.6 и выше ошибка, вызванная этим событием, не возникает.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь, что флакон тонера (Bk) правильно установлен в основной аппарат.

2. Извлеки флакон тонера (Bk), встряхни его 10 раз вверх-вниз концом (со стороны насосного узла).

обращённом вверх, затем установите его обратно в основную машину.

3. Замени флакон тонера (Bk).

4. Проверь узел привода флакона (CK).

5. Замени узел привода флакона (CK).

6. Проверь узел проявки (Bk) (Заслонка/Порт зарядки).

7. Замени узел проявки (Bk).

8. Проверьте узел рельса ITB, задний (затвор/узел подачи тонера).

9. Замените узел рельса ITB, задний.

8. Ошибка/Замятие/Тревога

Выходное значение регулярного отражения фона датчика регистрационного патча (Front) не попадает в диапазон от 115 до 1000 при инициализации узла проявки.

- Жгут между PCB низковольтного источника питания (J811) и PCB реле питания 24В-ASS'Y (J400) - Жгут между PCB реле питания 24В-ASS'Y (J400) и PCB контроллера DC (J100) - Жгут между PCB контроллера DC (J120) и датчиком регистрационного патча (J1022/J1066) [Замечания при работе] - При восстановлении после этой ошибки выполни следующий сервисный режим.

- При замене ITB Unit или датчика регистрационного патча выполни автоматическую регулировку градации.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

a). Если код расположения ошибки [7100-0002-0xx] a-1. Проверь разрыв жгута/разъема PCB низковольтного источника питания.

a-2. Проверь разрыв жгута/разъема PCB контроллера DC.

a-3. Замени блок питания.

b). Если код расположения ошибки [7100-0001-0xx] b-1. Проверь жгут между PCB контроллера DC и датчиком регистрационного патча.

b-2. Замени PCB контроллера DC.

c). Если код расположения ошибки [0700-0000-0xx] c-1. Проверь значение следующего сервисного режима.

Если значение менее 115, выполни процедуру c-2. Если значение превышает 1000, выполни процедуру c-5.

c-2. Проверь/очисти загрязнение на окне датчика датчика регистрационного патча.

c-3. Проверь статус установки/повреждения заслонки датчика регистрационного патча.

c-4. Проверь работу соленоида регистрационной заслонки (SL2).

c-5. Проверь жгут между PCB контроллера DC и датчиком регистрационного патча.

c-6. Замени датчик регистрационного патча.

d). Если код расположения ошибки [0600-0000-0xx] d-1. Проверь статус установки ITB Unit и статус ITB.

e). Если код расположения ошибки [7100-0001-1xx] или [0700-0000-1xx] e-1. Проверь соответствующие жгуты на защемление проводов и разрыв разъемов.

e-2. Замени датчик регистрационного патча.

э-3. Замените DC Controller PCB.

8. Ошибка/Замятие/Тревога

Выходной сигнал фонового регулярного отражения датчика Registration Patch (Rear) вышел за пределы диапазона 115–1000 при инициализации Developing Unit.

- При замене ITB Unit или датчика регистрационного патча выполни автоматическую регулировку градации.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

a). Если код расположения ошибки [7100-0002-0xx] a-1. Проверь разрыв жгута/разъема PCB низковольтного источника питания.

a-2. Проверь разрыв жгута/разъема PCB контроллера DC.

a-3. Замени блок питания.

b-2. Замени PCB контроллера DC.

c). Если код расположения ошибки [0700-0000-0xx] c-1. Проверь значение следующего сервисного режима.

Если значение менее 115, выполни процедуру c-2. Если значение превышает 1000, выполни процедуру c-5.

c-2. Проверь/очисти загрязнение на окне датчика датчика регистрационного патча.

c-3. Проверь статус установки/повреждения заслонки датчика регистрационного патча.

c-4. Проверь работу соленоида регистрационной заслонки (SL2).

c-5. Проверь жгут между PCB контроллера DC и датчиком регистрационного патча.

c-6. Замени датчик регистрационного патча.

d). Если код расположения ошибки [0600-0000-0xx] d-1. Проверь статус установки ITB Unit и статус ITB.

e-2. Замени датчик регистрационного патча.

э-3. Замените DC Controller PCB.

8. Ошибка/Замятие/Тревога

- Жгут между DC Controller PCB и Secondary Transfer High-Voltage PCB [Способ устранения] Выполняйте следующие действия по порядку, проверяя, очищена ли ошибка.

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

Если он полностью не подключен или подключен косо, проверьте работу основного аппарата, отсоединив и повторно подключив его.

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

Перед заменой DC Controller PCB создайте резервную копию данных режима обслуживания и восстановите данные резервной копии после замены, чтобы защитить данные.

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

8. Ошибка/Замятие/Тревога

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

8. Ошибка/Замятие/Тревога

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

8. Ошибка/Замятие/Тревога

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

1. Проверьте жгут (на стороне DC Controller и Secondary Transfer High-Voltage PCB).

2. Если ошибок в жгуте в процедуре 1 не выявлено или ошибка не исчезла при отсоединении и повторном подключении,

замените Secondary Transfer High-Voltage PCB и проверьте работу основного аппарата.

3. Если ошибка не исчезла в процедуре 2, замените DC Controller PCB и проверьте работу.

8. Ошибка/Замятие/Тревога

HP Sensor в Main Drive Unit не обнаружил исходную позицию в течение установленного периода времени.

- Жгуты от DC Controller PCB (UN04/J131) к Primary Transfer Roller Disengagement HP Sensor (PS33/J1189) - Жгут от DC Controller PCB (UN04/J131) к Primary Transfer Disengagement Motor (M08/J1201) - DC Controller PCB (UN04) - Power Supply Unit - Primary Transfer Disengagement Motor (M08) - Primary Transfer Roller Disengagement HP Sensor (PS33) - Main Drive Unit - ITB Unit - Registration Patch Sensor Unit [Способ устранения] Выполняйте следующие действия по порядку, проверяя, очищена ли ошибка.

1. Снимите ITB Unit и проверьте, выполняет ли Primary Transfer Roller Disengagement Coupling

операцию разъединения при ручном вращении.

а. Если не выполняет операцию разъединения а-1. Замените ITB Unit.

а-2. После замены ITB Unit очистите Registration Patch Sensor Unit и выполните автоматическую регулировку градации и Auto Correct Color Mismatch.

а-3. Если ошибка по-прежнему возникает после замены ITB Unit, выполните процедуру b для проверки Main Drive Unit.

b. Если выполняет операцию разъединения b-1. Проверьте Main Drive Unit, вращая Primary Transfer Roller Disengagement Coupling вручную минимум один раз.

b-1-1. Если не вращается плавно, замените Main Drive Unit.

b-1-2. Если вращается плавно, проверьте жгут Primary Transfer Roller Disengagement HP Sensor, установленный на Main Drive Unit.

b-1-3. Снимите Primary Transfer Roller Disengagement HP Sensor (PS33) и проверьте, не повреждён ли Flag, установленный на шестерне на одном валу с Primary Transfer Roller Disengagement Coupling.

b-1-3-1. Если не повреждён, замените Primary Transfer Roller Disengagement HP Sensor (PS33).

b-1-3-2. Если повреждён, замените Main Drive Unit.

2. Если ошибка не исчезла после выполнения вышеуказанного способа устранения, проверьте/замените жгуты/кабели,

разъёмы и электрические компоненты, указанные как Related Parts выше.

8. Ошибка/Замятие/Тревога

Изменений не было после того, как HP Sensor в Main Drive Unit обнаружил исходную позицию.

1. Снимите ITB Unit и проверьте, выполняет ли Primary Transfer Roller Disengagement Coupling

операцию разъединения при ручном вращении.

а. Если не выполняет операцию разъединения а-1. Замените ITB Unit.

а-3. Если ошибка по-прежнему возникает после замены ITB Unit, выполните процедуру b для проверки Main Drive Unit.

b-1-1. Если не вращается плавно, замените Main Drive Unit.

b-1-2. Если вращается плавно, проверьте жгут Primary Transfer Roller Disengagement HP Sensor, установленный на Main Drive Unit.

b-1-3-1. Если не повреждён, замените Primary Transfer Roller Disengagement HP Sensor (PS33).

b-1-3-2. Если повреждён, замените Main Drive Unit.

c. Если ошибка не исчезла после выполнения вышеуказанного способа устранения, проверьте/замените жгуты/кабели, разъёмы и электрические компоненты, указанные как Related Parts выше.

8. Ошибка/Замятие/Тревога

BD блокировка была разблокирована, хотя она была заблокирована один раз.

- CABLE, FLAT, между YM Laser Driver PCB (UN08/J203) и CK Laser Driver PCB (UN08/J801) [Способ устранения] - Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

[Внимание] После замены связанной детали выполните Auto Correct Color Mismatch.

1. Проверьте/замените связанные жгуты/кабели/разъёмы/детали.

2. После замены Laser Driver PCB выполните «Settings/Registration > Adjustment/Maintenance».

Информация о модели хост-машины и модель, зарегистрированная в LS-EEPROM, не совпадают (Laser Scanner Unit) Способ устранения [Related Parts] - Laser Driver PCB (Y/M) (UN09) - Main Controller PCB (UN05) (UN41) [Способ устранения] 1. Проверьте/замените связанные жгуты/кабели/разъёмы/детали.

2. После замены Laser Driver PCB выполните «Settings/Registration > Adjustment/Maintenance».

Не удалось обнаружить вращение Scanner Motor при запуске Scanner Motor.

Замените Laser Scanner Unit.

[Внимание] После замены связанной детали выполните Auto Correct Color Mismatch.

8. Ошибка/Замятие/Тревога

Скорость не была заблокирована FG управлением в течение установленного периода времени после запуска Scanner Motor.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

[Внимание] После замены связанной детали выполните Auto Correct Color Mismatch.

Скорость не была заблокирована BD управлением в течение установленного периода времени после запуска Scanner Motor.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

[Внимание] После замены связанной детали выполните Auto Correct Color Mismatch.

Фаза не была заблокирована BD управлением в течение установленного периода времени после запуска Scanner Motor.

- CABLE, FLAT, между YM Laser Driver PCB (UN08/J203) и CK Laser Driver PCB (UN08/J801) [Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

Коррекция синхронизации лазерного воздействия на Polygon Mirror не обнаружена после фазовой блокировки управлением BD.

- КАБЕЛЬ, ПЛОСКИЙ, между YM Laser Driver PCB (UN08/J203) и Main Controller PCB (UN05/J19) - КАБЕЛЬ, ПЛОСКИЙ, между YM Laser Driver PCB (UN08/J203) и CK Laser Driver PCB (UN08/J801) [Способ устранения] Проверь/замени соответствующие жгуты/кабели, разъемы и детали.

[Внимание] После замены связанной детали выполните Auto Correct Color Mismatch.

8. Ошибка/Замятие/Тревога

Ошибка в разъеме между Laser Interface PCB и Laser Driver PCB Способ устранения [Связанные детали] - Жгут между Laser Interface PCB и Laser Scanner Unit - Laser Scanner Unit (Y/M) - Laser Interface PCB - DC Controller PCB (UN04) [Способ устранения] Проверь/замени соответствующие жгуты/кабели, разъемы и детали.

[Внимание] При замене Laser Scanner Unit выполни "Adjustment During Laser Scanner Unit Replacement" в режиме ситуации.

Ошибка в разъеме между Laser Driver PCB(C/K) и Laser Driver PCB(Y/M) Способ устранения [Связанные детали] - Жгут между Laser Interface PCB и Laser Scanner Unit - Laser Driver PCB(Y/M) (C/K) - DC Controller PCB (UN04) [Способ устранения] Проверь/замени соответствующие жгуты/кабели, разъемы и детали.

[Внимание] При замене Laser Scanner Unit выполни "Adjustment During Laser Scanner Unit Replacement" в режиме ситуации.

Связь между DC Controller PCB (CPU) и Main Controller PCB (ASIC) не установлена.

- DC Controller PCB (UN04) - Main Controller PCB (UN05)[Способ устранения] Выполни следующие действия в порядке, проверяя, исчезла ли ошибка.

1. Проверь отключение жгута/разъема DC Controller PCB.

2. Проверь отключение жгута/разъема Main Controller PCB.

3. Замени DC Controller PCB.

4. Замени Main Controller PCB.

[Моменты, на которые следует обратить внимание при работе] - При проверке жгутов/кабелей или разъемов выполни следующие работы.

1. Отсоедини, затем подсоедини разъем, чтобы проверить, нет ли согнутых контактов и кабелей

2. Визуально проверь, чтобы жгут не был защемлен и не было разрыва цепи.

3. При наличии ошибок замени соответствующий жгут/кабель.

NACK (отрицательный ответ, отправленный принимающей стороной отправляющей стороне) получен 3 раза при обмене данными DCON EEPROM.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

8. Ошибка/Замятие/Тревога

Несмотря на выполнение доступа к EEPROM из CPU DC Controller PCB 3 раза, ответ не получен и произошло время ожидания.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

Количество данных задания на чтение/запись в DCON EEPROM превысило 100.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

NACK (отрицательный ответ, отправленный принимающей стороной отправляющей стороне) получен 3 раза при обмене данными от DC Controller PCB (CPU) к SCNR EEPROM.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема DC Controller PCB.

2. Проверь отключение жгута/разъема Laser Scanner Unit.

3. Замени DC Controller.

4. Замени Laser Scanner Unit.

Несмотря на выполнение доступа к SCNR EEPROM из DC Controller PCB (CPU) 3 раза, ответ не получен и произошло время ожидания.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Laser Scanner Unit.

2. Проверь отключение жгута/разъема DC Controller PCB.

3. Замени Laser Scanner Unit.

4. Замени печатную плату контроллера постоянного тока.

8. Ошибка/Замятие/Тревога

Количество данных задания на чтение/запись в SCNR EEPROM превысило 100.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Laser Scanner Unit.

2. Проверь отключение жгута/разъема DC Controller PCB.

3. Замени Laser Scanner Unit.

4. Замени печатную плату контроллера постоянного тока.

NACK (отрицательный ответ, отправленный принимающей стороной отправляющей стороне) получен 3 раза при обмене данными от DC Controller PCB (CPU) к HVT EEPROM.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Secondary Transfer High Voltage PCB.

2. Проверь отключение жгута/разъема DC Controller PCB.

3. Замени Secondary Transfer High Voltage PCB.

4. Замени печатную плату контроллера постоянного тока.

Обнаружена ошибка обмена данными между DC Controller PCB и Cassette Unit PCB.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Cassette Pedestal Driver PCB.

2. Проверь отключение жгута/разъема DC Controller PCB.

3. Замени Cassette Pedestal Driver PCB.

4. Замени печатную плату контроллера постоянного тока.

Обнаружена ошибка обмена данными между CPU DC Controller PCB и KONA1 (ASIC) в DC Controller PCB.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

8. Ошибка/Замятие/Тревога

Обнаружена ошибка обмена данными между CPU DC Controller PCB и KONA2 (ASIC) в DC Controller PCB.

[Способ устранения] Проверьте/замените связанные жгуты/кабели, разъёмы и детали.

Обмен данными между DC Controller PCB и Laser Driver PCB не завершен.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Laser Scanner Unit.

2. Проверь отключение жгута/разъема DC Controller PCB.

3. Замени Laser Scanner Unit.

4. Замени печатную плату контроллера постоянного тока.

Обмен данными между DC Controller PCB и Laser Driver PCB не доступен при запуске.

Узлы Laser Driver PCB не могут обмениваться данными друг с другом.

1. Проверь соединение разъема/жгут проводов между DC Controller PCB и Laser

2. Замени Модуль лазерного сканера (Laser Scanner Unit).

Обнаружена ошибка связи между CPU DC Controller PCB и KONA1 (ASIC) в DC Controller PCB. (Ошибка, вызванная программным обеспечением) Устранение [Связанные детали] - DC Controller PCB (UN04) [Устранение] Проверь/замени соответствующий жгут/кабель, разъём и детали.

8. Ошибка/Замятие/Тревога

Обнаружена ошибка связи между CPU DC Controller PCB и KONA2 (ASIC) в DC Controller PCB. (Ошибка, вызванная программным обеспечением) Устранение [Связанные детали] - DC Controller PCB (UN04) [Устранение] Проверь/замени соответствующий жгут/кабель, разъём и детали.

Обнаружена ошибка связи между DC Controller PCB и Laser Driver PCB.

(Ошибка, вызванная программным обеспечением) Устранение [Связанные детали] - Модуль лазерного сканера (Laser Scanner Unit) - DC Controller PCB (UN04) [Устранение] Выполни следующее в указанном порядке, проверяя устранение ошибки.

1. Проверь отключение жгута/разъема Laser Scanner Unit.

2. Проверь отключение жгута/разъема DC Controller PCB.

3. Замени Laser Scanner Unit.

4. Замени печатную плату контроллера постоянного тока.

Обнаружена ошибка связи между DC Controller PCB и Secondary Transfer High Voltage PCB при включении питания.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Secondary Transfer High Voltage PCB.

2. Проверь разрыв жгута/разъёма блока питания (Power Supply Unit Harness/Connector).

3. Проверь разрыв жгута/разъёма DC Controller PCB (DC Controller PCB Harness/Connector).

4. Замени Secondary Transfer High Voltage PCB.

5. Замени блок питания (Power Supply Unit).

6. Замени DC Controller PCB.

8. Ошибка/Замятие/Тревога

Обнаружена ошибка связи между DC Controller PCB и Primary Transfer High Voltage PCB при включении питания.

[Устранение] Выполни следующее по порядку, проверяя, очищена ли ошибка.

1. Проверь отключение жгута/разъема Secondary Transfer High Voltage PCB.

2. Проверь разрыв жгута/разъёма блока питания (Power Supply Unit Harness/Connector).

3. Проверь разрыв жгута/разъёма DC Controller PCB (DC Controller PCB Harness/Connector).

4. Замени Primary Transfer High Voltage PCB.

5. Замени блок питания (Power Supply Unit).

6. Замени DC Controller PCB.

Ошибка связи в детекторе DC Controller Описание обнаруженной ошибки Ошибка связи в DC Controller Устранение [Связанные детали] - DC Controller [Мероприятие] - если проблема не решена отключением/включением главного выключателя питания, замени DC Controller PCB.

Данные сервис-режима могут быть защищены путём создания резервной копии перед заменой DC Controller PCB и восстановлением после замены.

8. Ошибка/Замятие/Тревога

Ошибка в последовательности высокого напряжения (Y) Описание обнаружения Ошибка сбора журнала.

[Устранение] Собери отладочный журнал и свяжись с компанией-продавцом.

[Справка] Установив "COPIER (LEVEL2)> OPTION> FNC-SW> SELF-CHK" на "1", обрабатывается как ошибка.

Ошибка в последовательности высокого напряжения (M) Описание обнаружения Ошибка сбора журнала.

[Устранение] Собери отладочный журнал и свяжись с компанией-продавцом.

[Справка] Установив "COPIER (LEVEL2)> OPTION> FNC-SW> SELF-CHK" на "1", обрабатывается как ошибка.

Ошибка в последовательности высокого напряжения (C) Описание обнаружения Ошибка сбора журнала.

[Устранение] Собери отладочный журнал и свяжись с компанией-продавцом.

[Справка] Установив "COPIER (LEVEL2)> OPTION> FNC-SW> SELF-CHK" на "1", обрабатывается как ошибка.

Ошибка в последовательности высокого напряжения (K) Описание обнаружения Ошибка сбора журнала.
