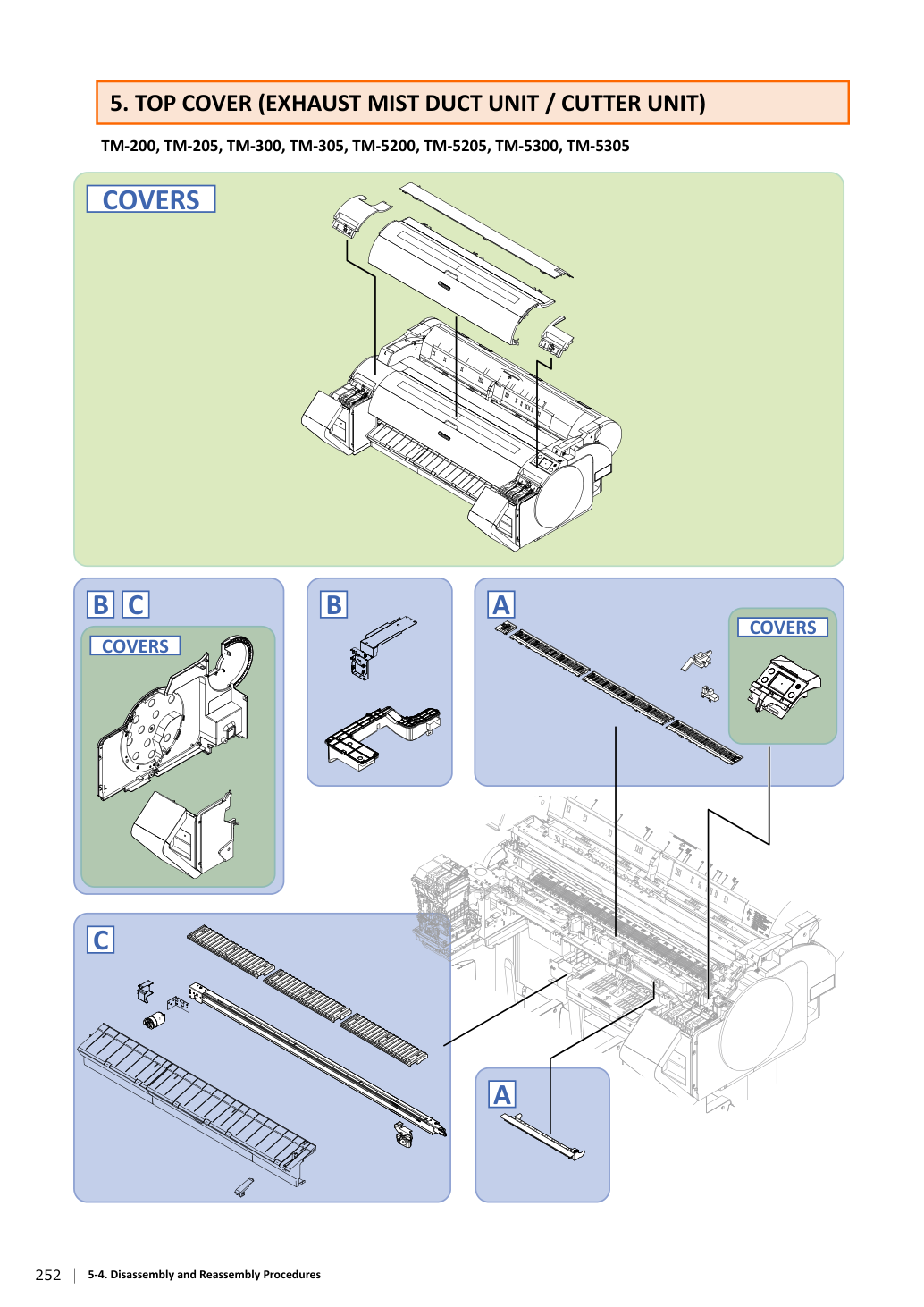

5. ВЕРХНЯЯ КРЫШКА (узел воздуховода выхлопа / узел ножа)…………………………………………………………………………… 252

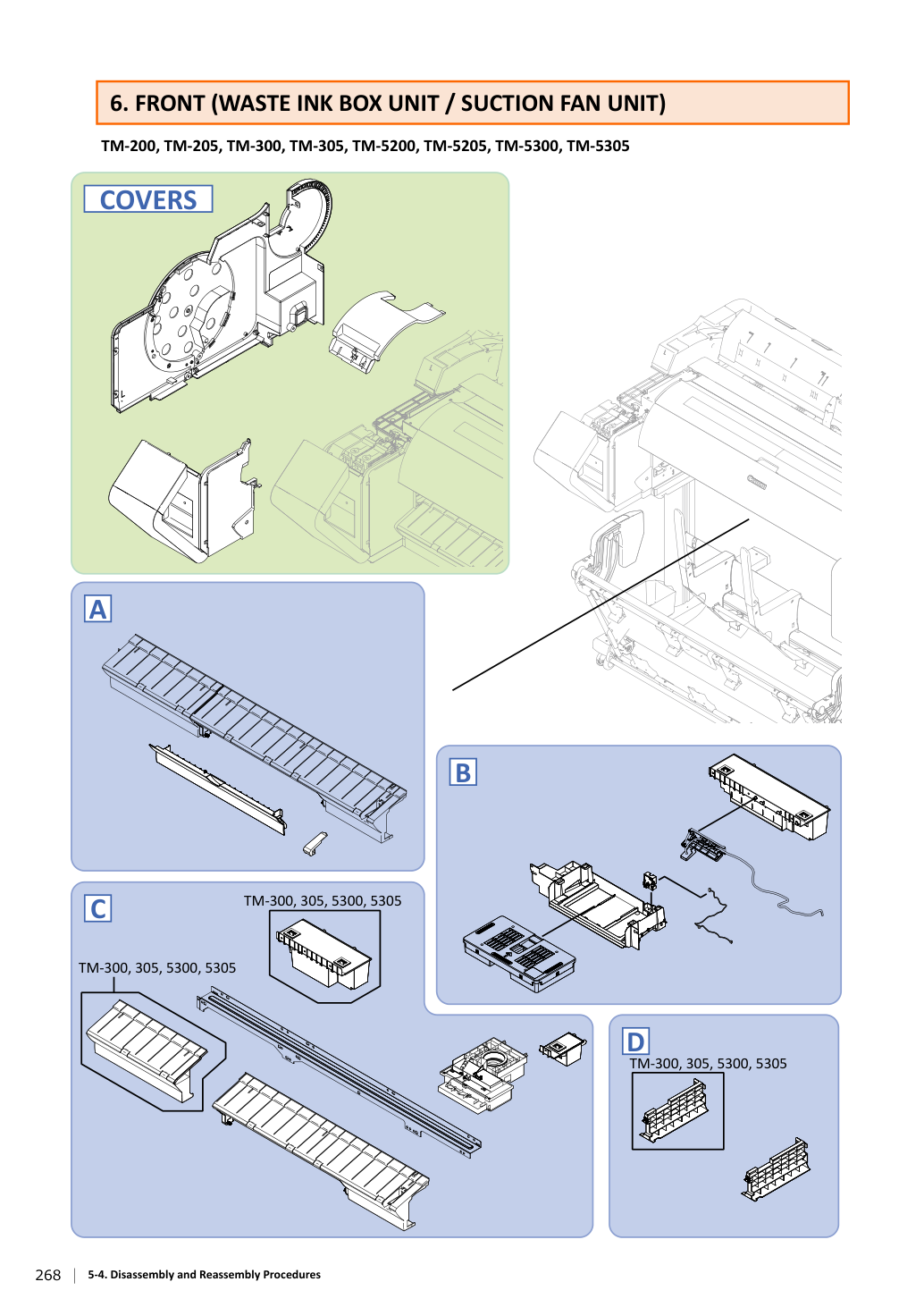

6. ПЕРЕДНЯЯ ЧАСТЬ (узел контейнера отработанных чернил / узел вытяжного вентилятора)… ……………………………………………………………………… 268

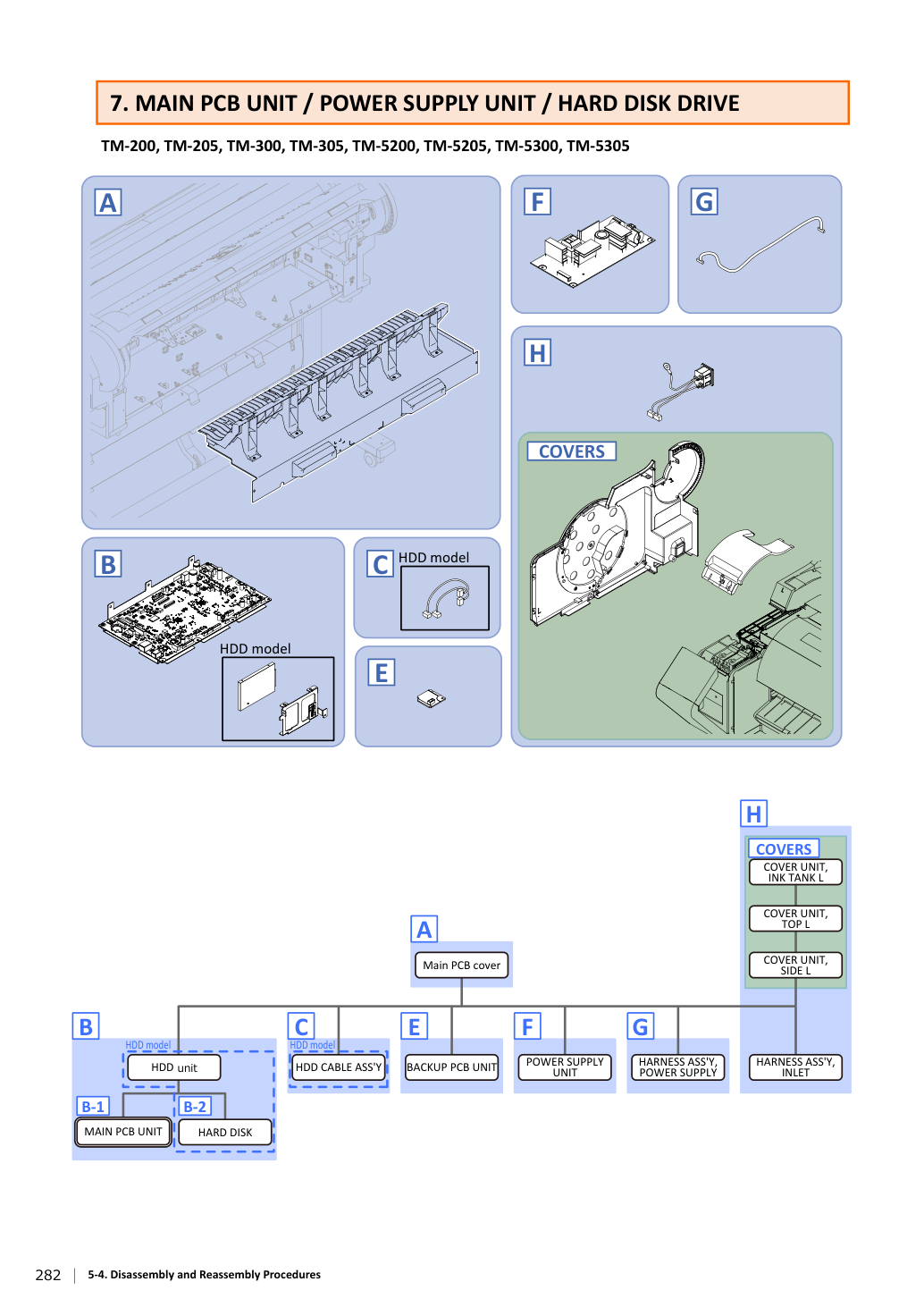

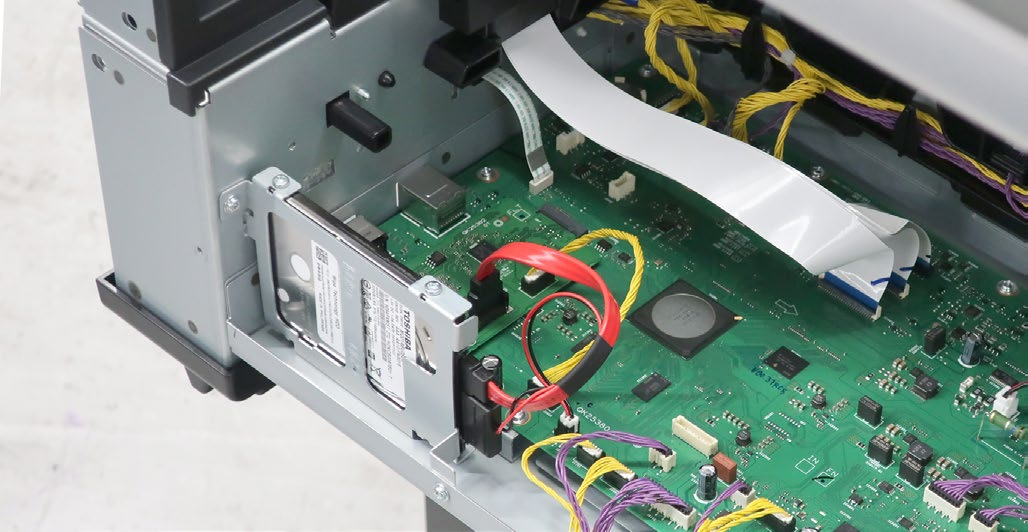

7. УЗЕЛ ГЛАВНОЙ ПЛАТЫ / УЗЕЛ БЛОКА ПИТАНИЯ / ЖЕСТКИЙ ДИСК… …………………………………………………………………… 282

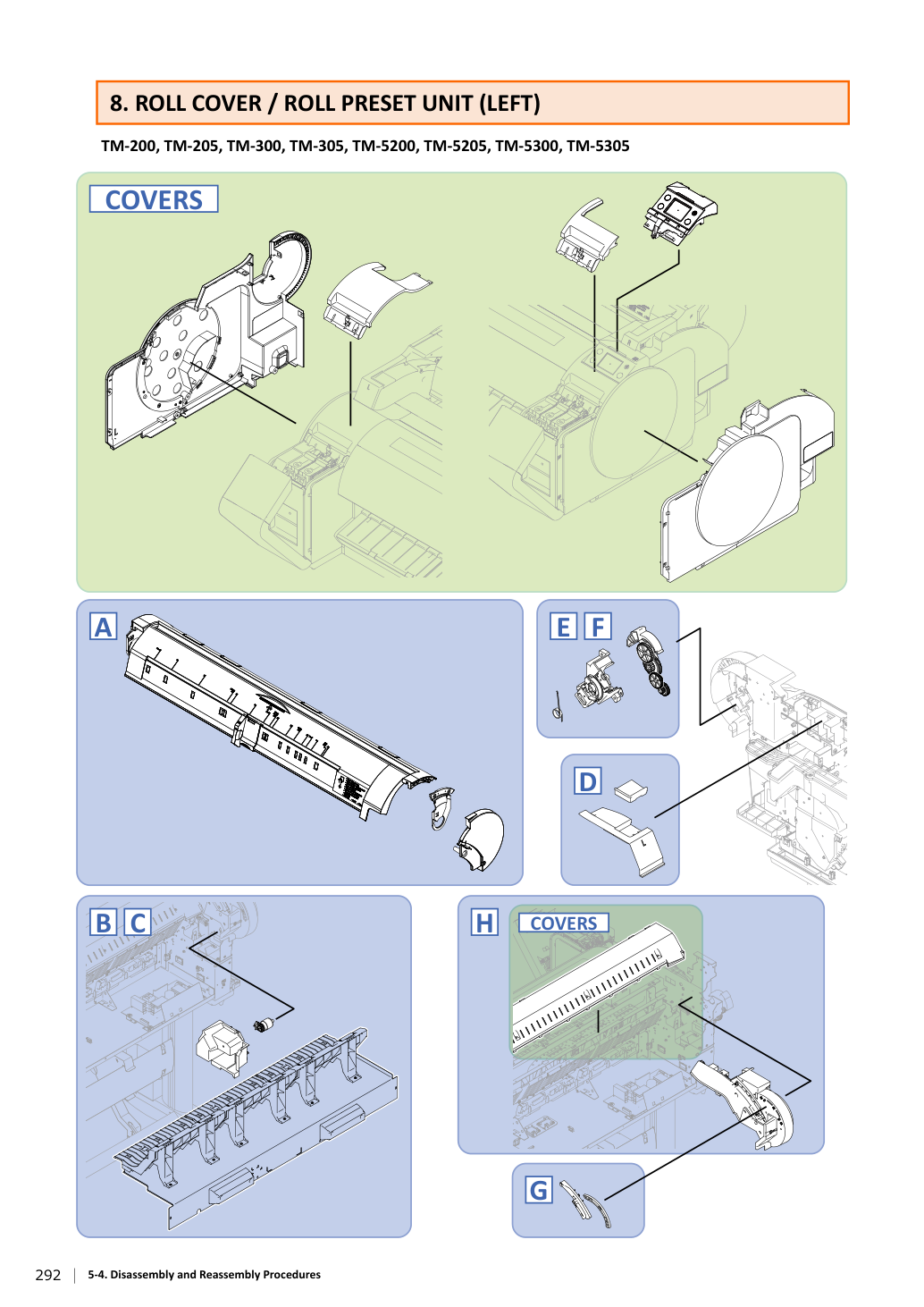

8. КРЫШКА РУЛОНА / УЗЕЛ ПРЕДУСТАНОВКИ РУЛОНА (ЛЕВЫЙ)… ………………………………………………………………………………………………… 292
9. КРЫШКА РУЛОНА / УЗЕЛ ПРЕДУСТАНОВКИ РУЛОНА (ПРАВЫЙ)… ……………………………………………………………………………………………… 310
10. УЗЕЛ ПОДАЧИ БУМАГИ (узел прижимного ролика / узел ролика подачи бумаги)… ……………………………………………………………… 336
11. УЗЕЛ ПОДАЧИ ЧЕРНИЛ (ПРАВЫЙ)………………………………………………………………………………………………………………………… 354

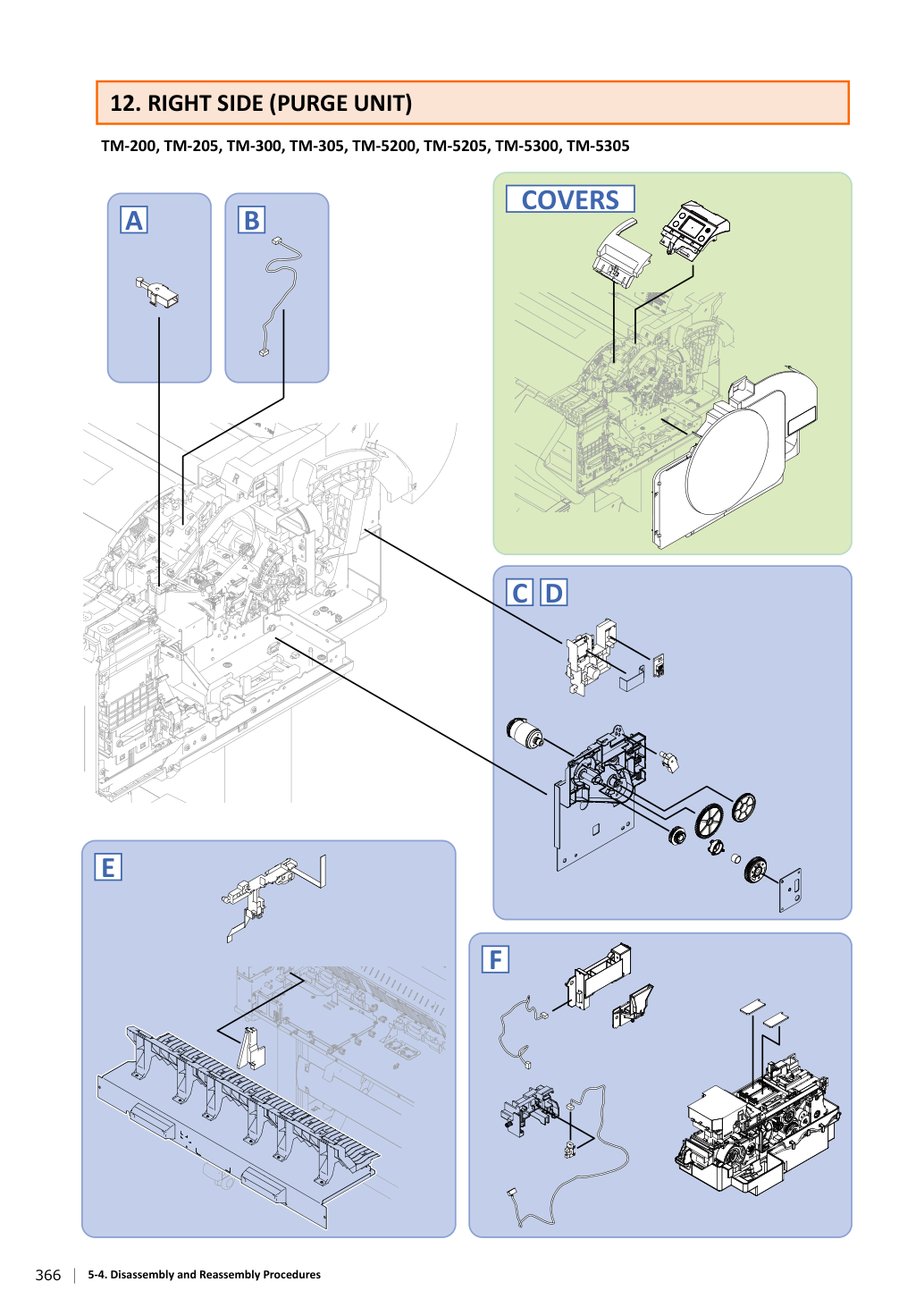

12. ПРАВАЯ СТОРОНА (узел продувки)… …………………………………………………………………………………………………………… 366

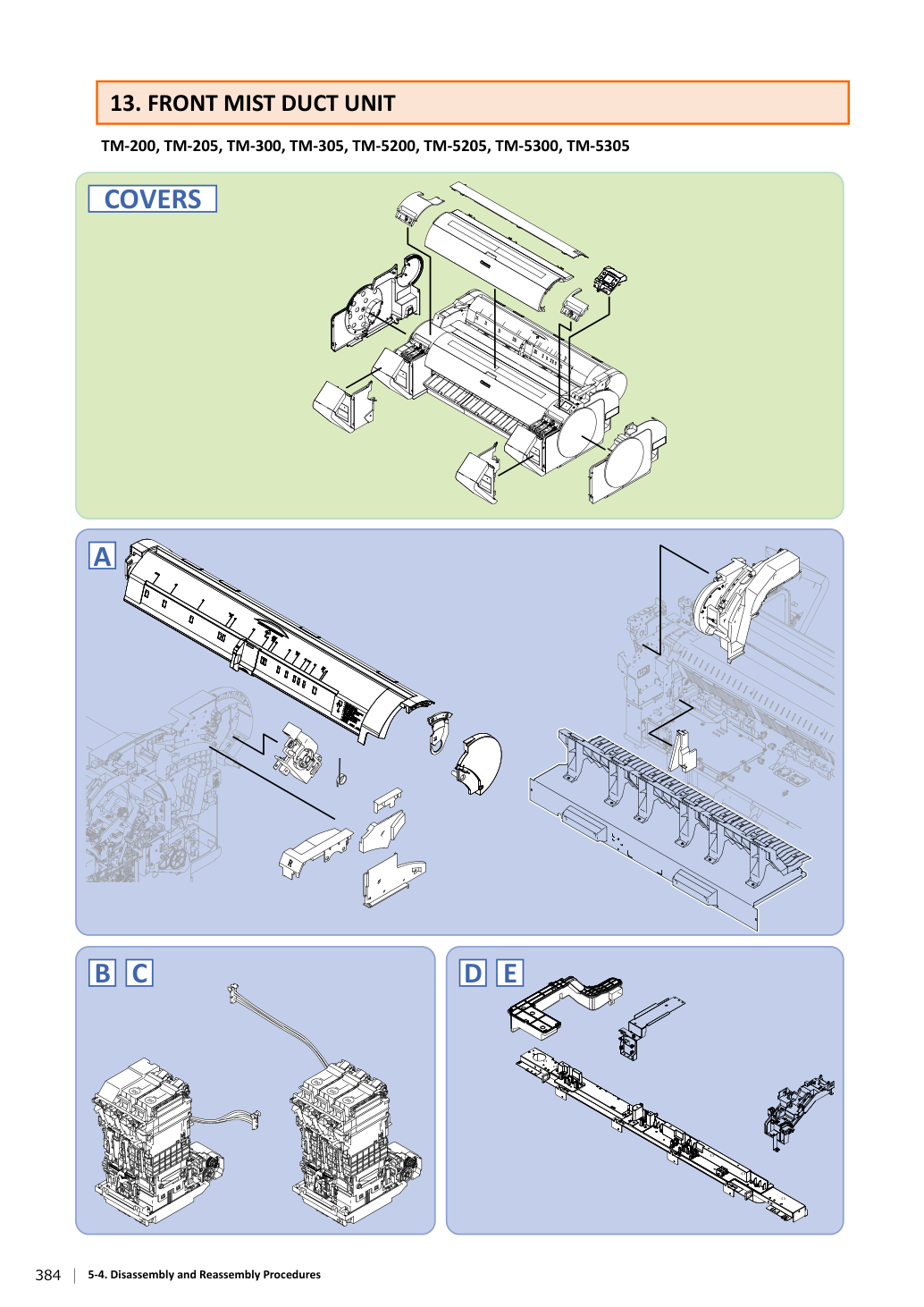

13. УЗЕЛ ПЕРЕДНЕГО ВОЗДУХОВОДА… ……………………………………………………………………………………………………………… 384

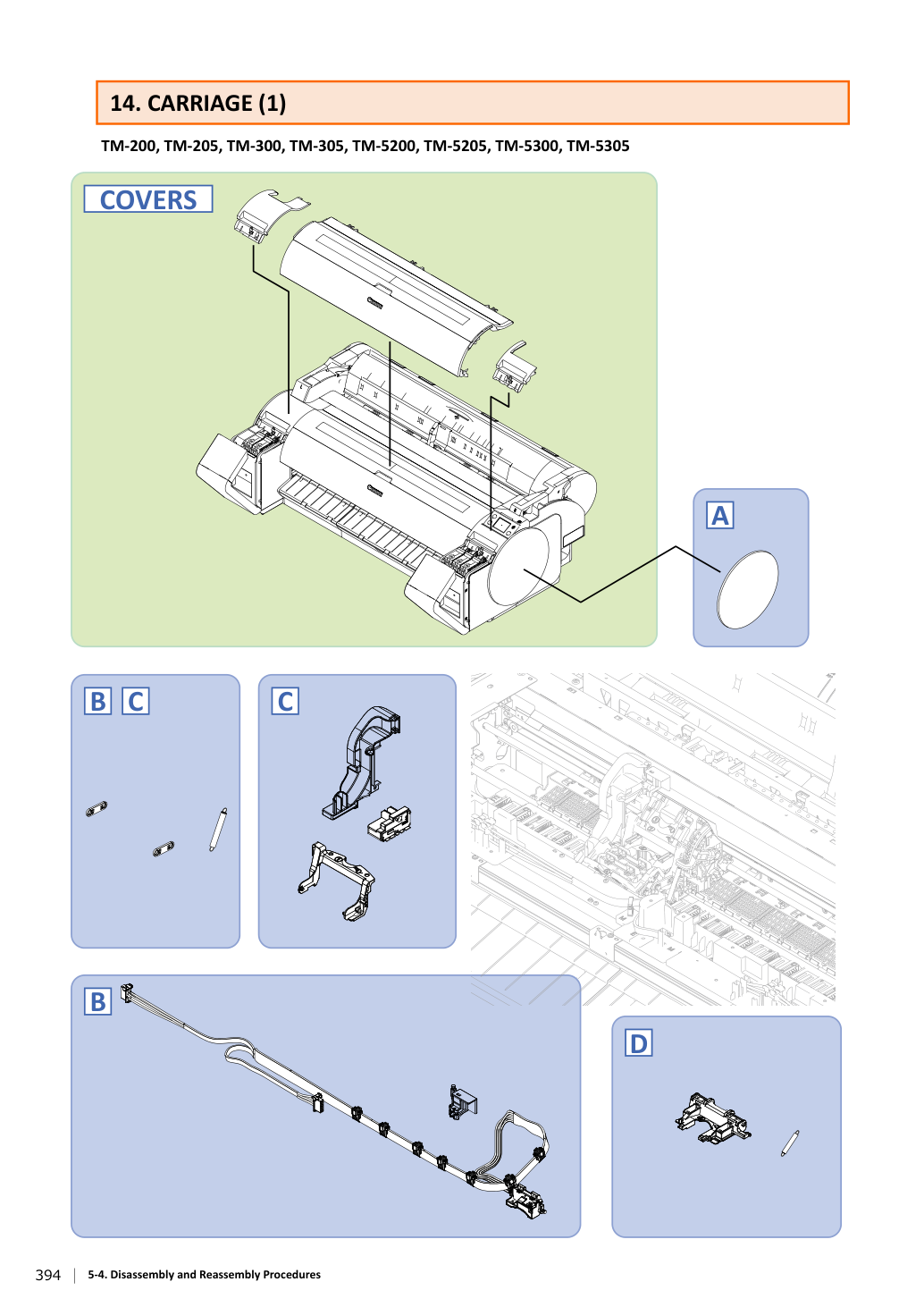

14. КАРЕТКА (1)…………………………………………………………………………………………………………………………………………… 394
15. КАРЕТКА (2)…………………………………………………………………………………………………………………………………………… 408

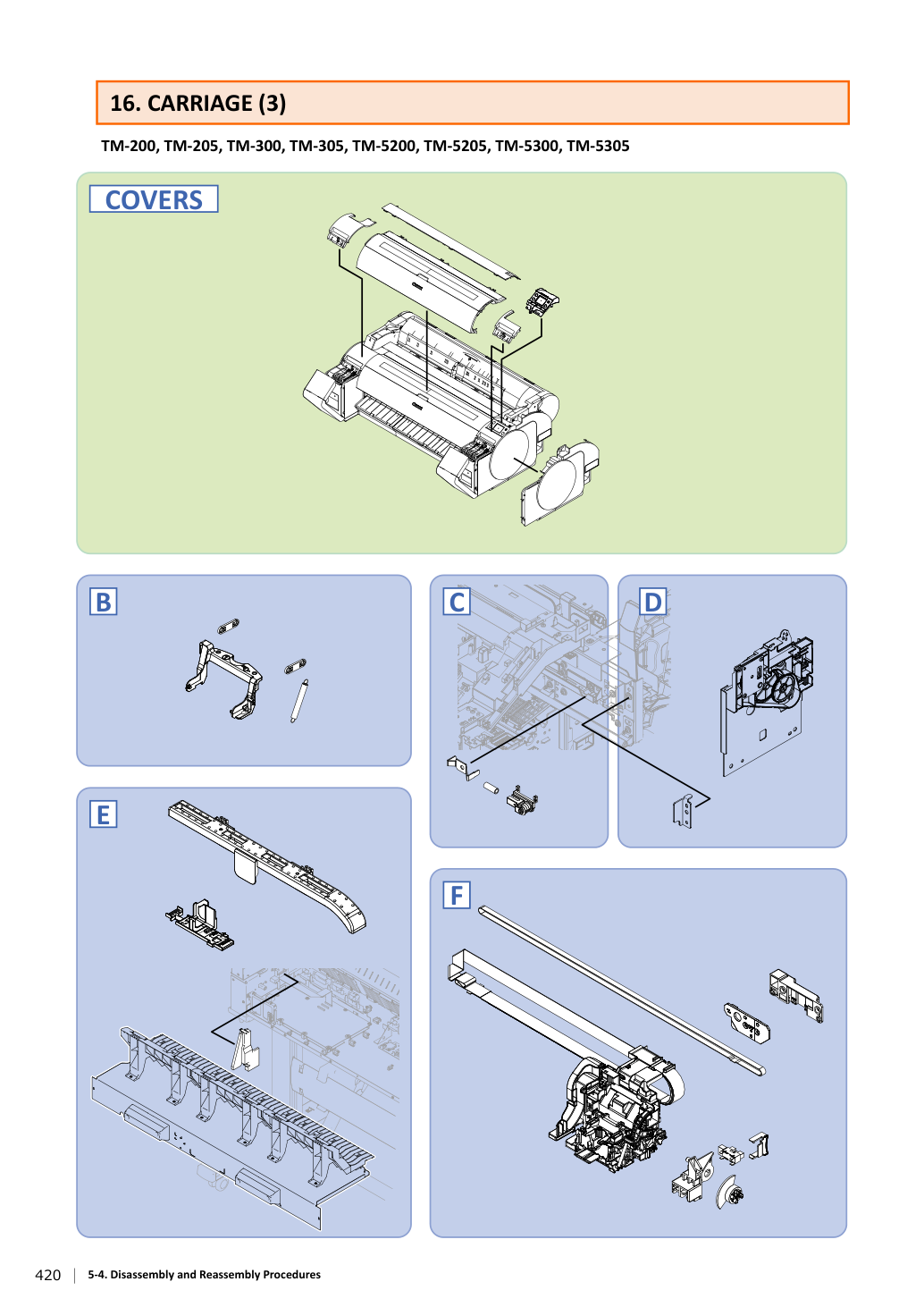

16. КАРЕТКА (3)…………………………………………………………………………………………………………………………………………… 420

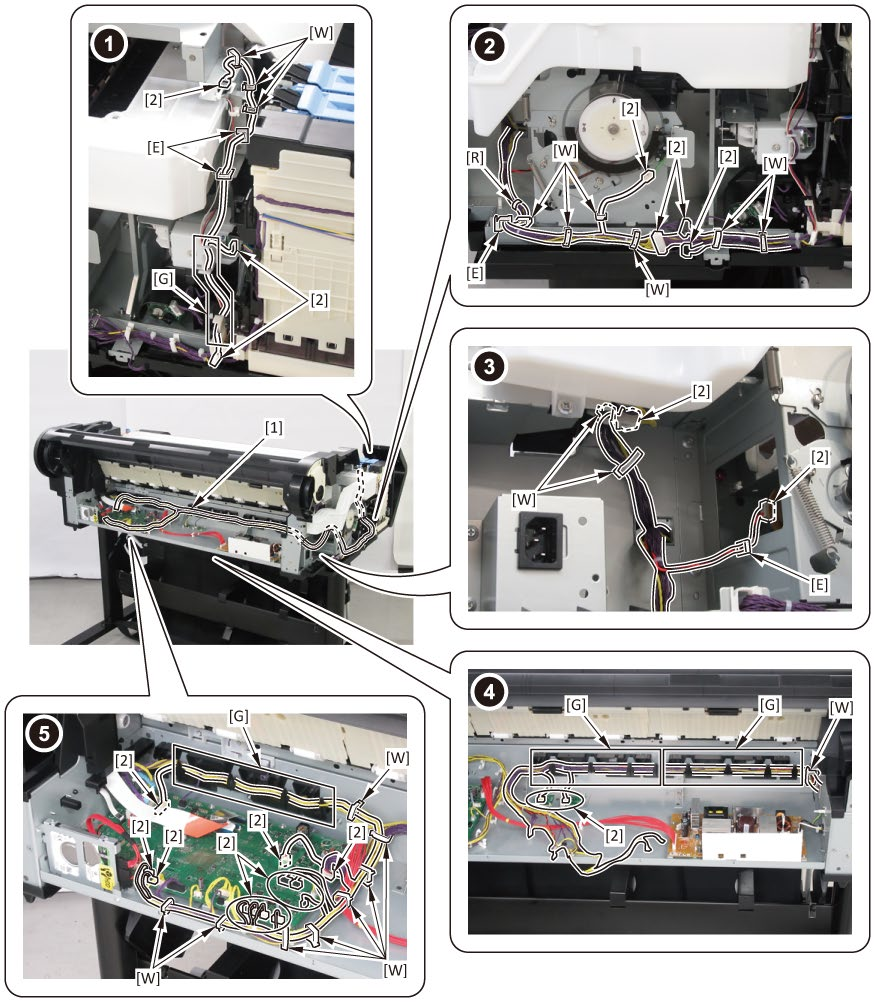

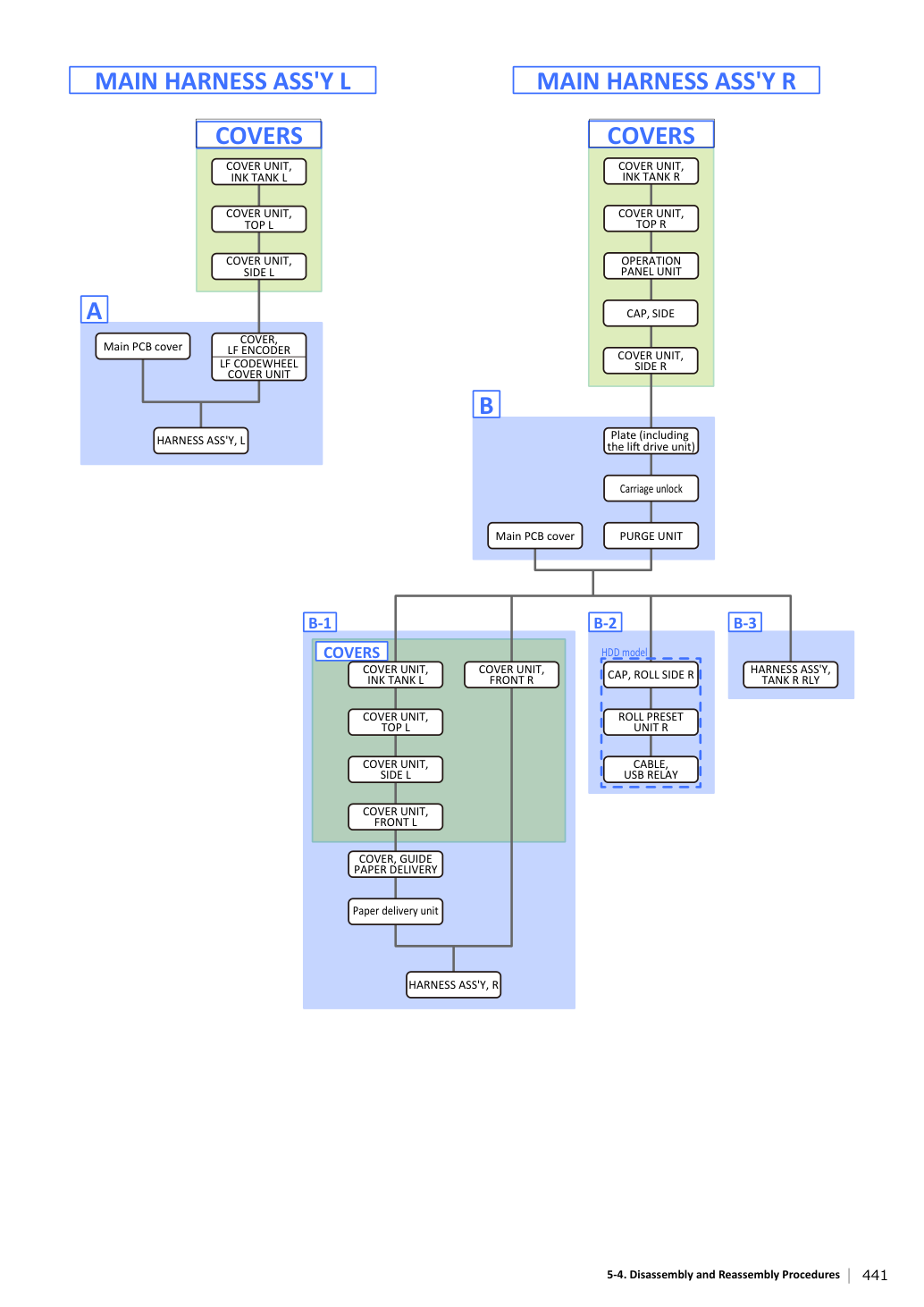

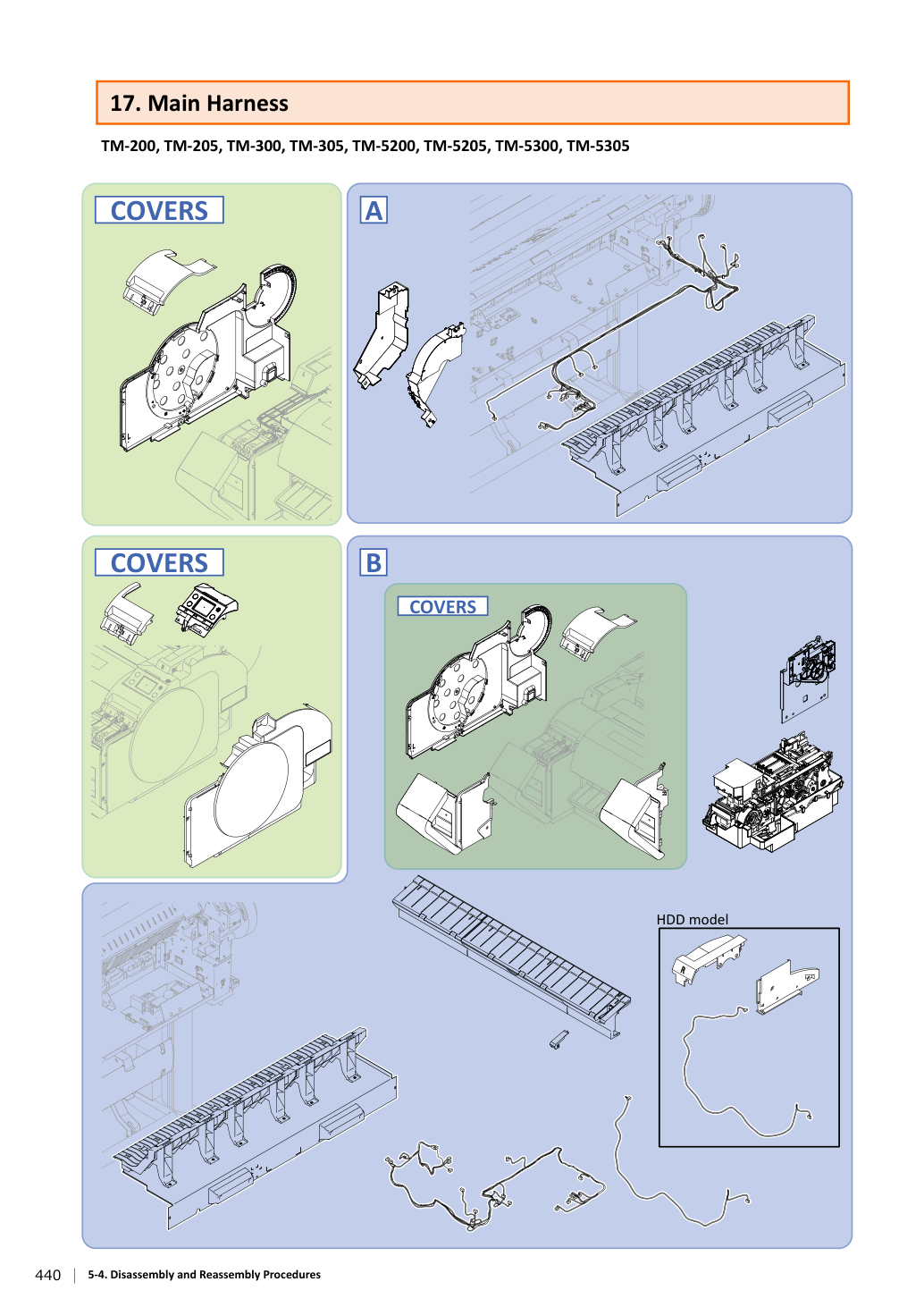

17. Главный жгут проводов…………………………………………………………………………………………………………………………………………… 440
18. Слив чернил……………………………………………………………………………………………………………………………………………… 458
5. РАЗБОРКА И СБОРКА
При разборке или сборке узлов соблюдайте следующее:
· Перед разборкой или сборкой отключите кабель питания от сети в целях безопасности.
· Перед разборкой или сборкой извлеките бумагу из принтера.
· Перед работой с платой управления коснитесь металлической части принтера для разряда статического электричества и защиты платы от повреждения.
· Перед заменой платы управления отключите кабель питания от принтера и подождите три минуты или более для полного разряда платы.
· При извлечении печатной головки держите рабочую поверхность свободной от контакта с предметами.
НЕ размещайте её рабочей поверхностью вниз.

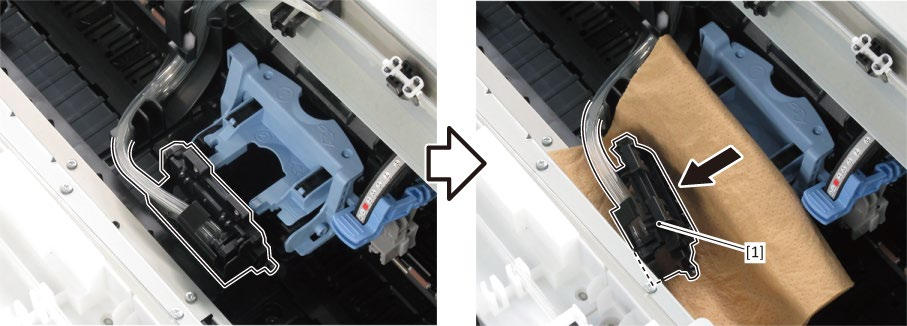

· Перед сливом чернил обеспечьте защиту соответствующих узлов и окружающего рабочего пространства от разбрызгивания чернил.
· При сборке узла используйте правильный винт (по длине и диаметру).
· Затягивайте винт осторожно без приложения избыточного усилия. Чрезмерная затяжка сломает или деформирует отверстие винта.
· НЕ эксплуатируйте принтер с извлеченным узлом или деталью.
· При замене узла с табличкой снимите табличку и прикрепите её к новому узлу.

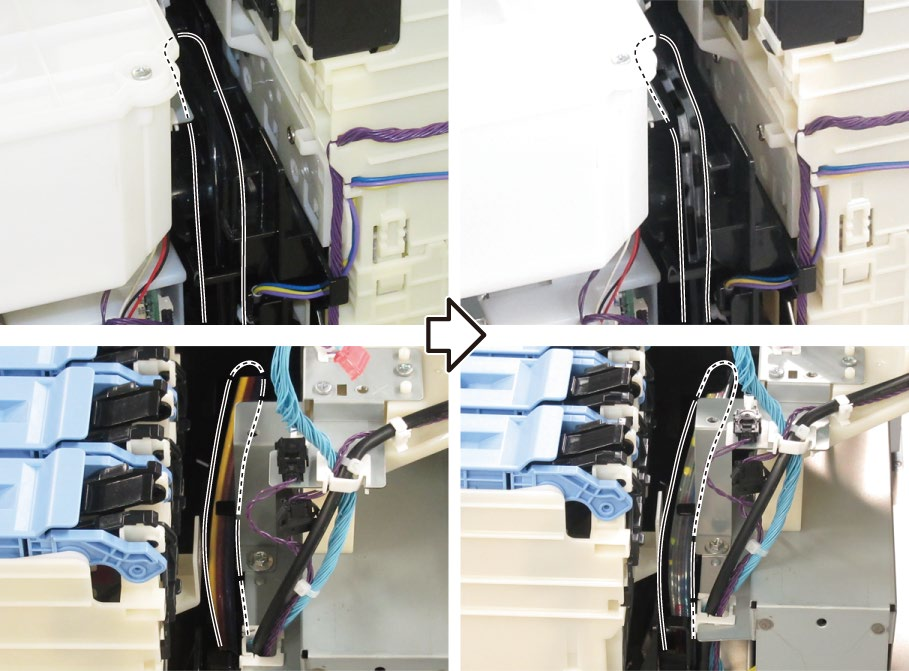

· При сборке узла убедитесь, что кабели подключены правильно в надлежащих положениях и не защемлены деталями.

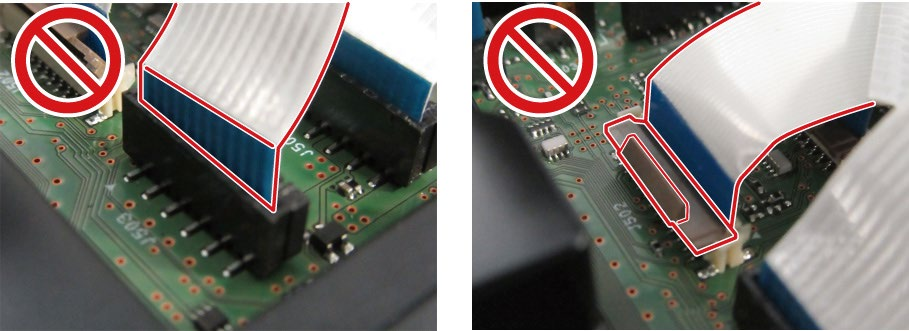

1. Кабель подключен под углом или неполностью
2. Кабель не зафиксирован

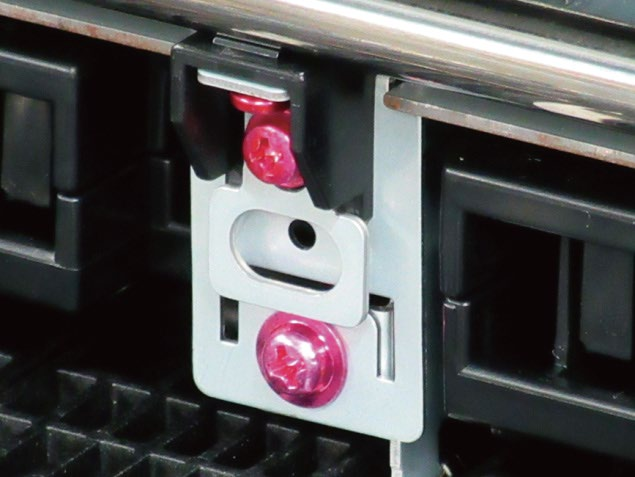

· Узел, закрепленный красным винтом, не может быть отрегулирован техником на месте, поэтому его нельзя разбирать. Если винт ослаблен или извлечен, принтер не сможет работать или печатать правильно.
НЕ ослабляйте и не извлекайте красный винт.
• Как использовать раздел РАЗБОРКА И СБОРКА:

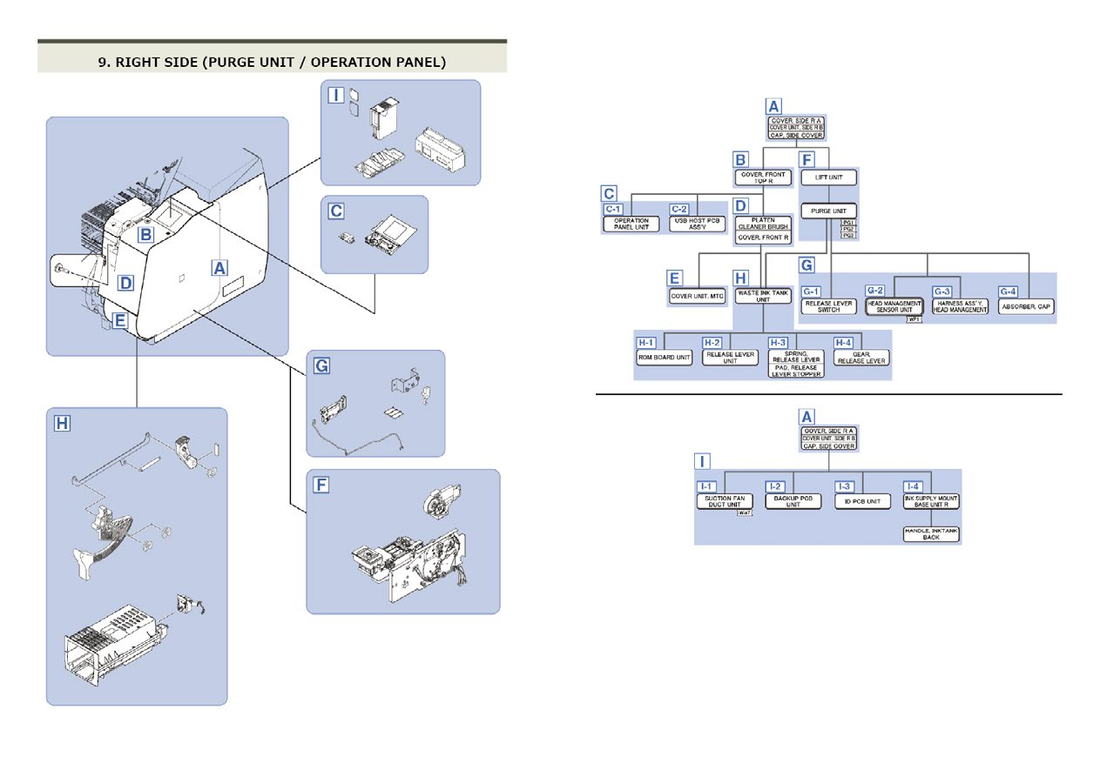

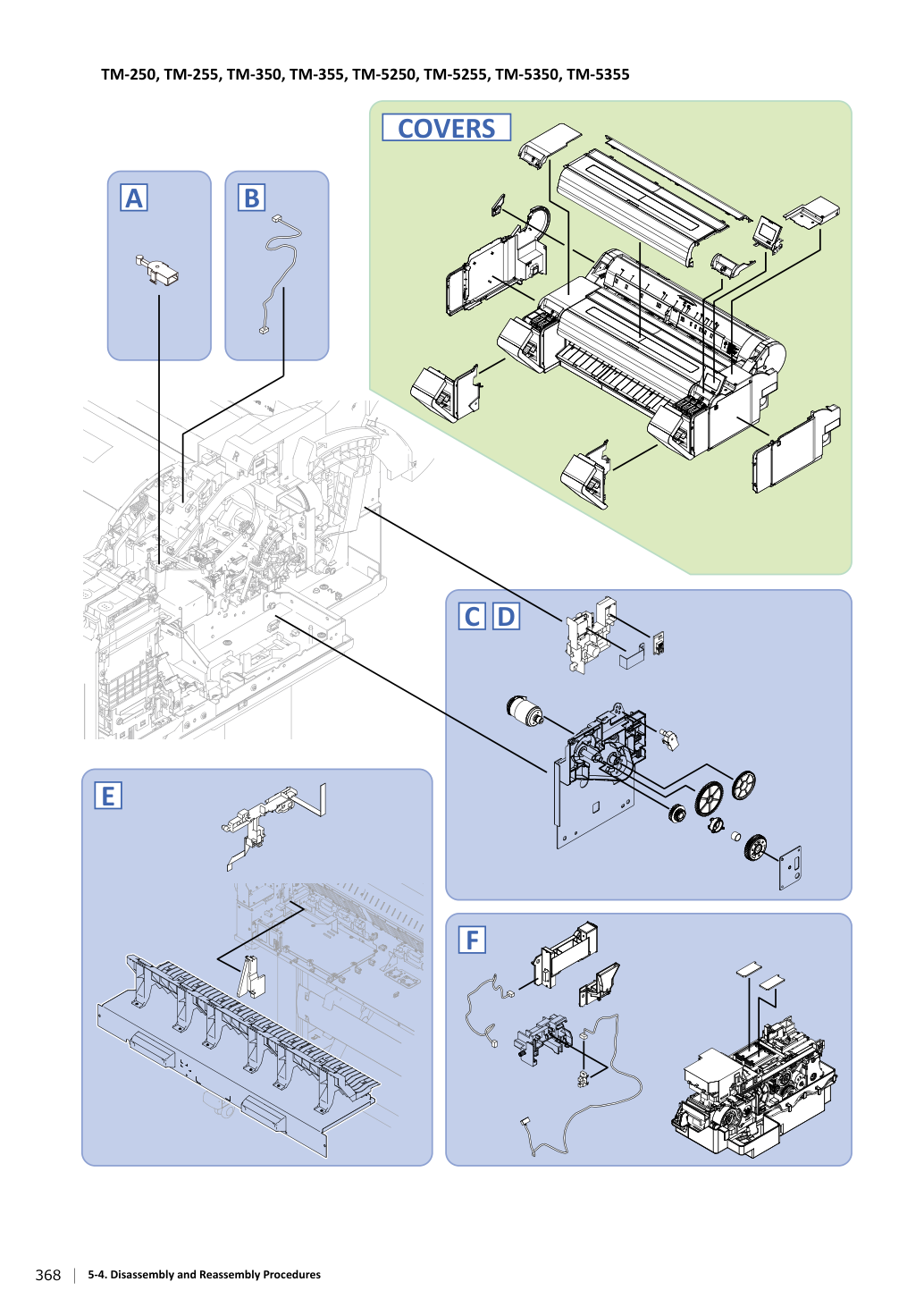

Каждый раздел состоит из «схемы и иллюстрации разборки» и «подробных процедур». С названием детали в схеме и иллюстрацией узла вы сможете быстро найти кратчайший путь к целевой детали.
Для сборки узла выполняйте процедуры разборки в обратном порядке, если не указано иное.
Для процедуры разборки и сборки «крышки» подробная процедура описана в разделе «1. Крышки». Когда в процедурах появляется «крышка», в последовательности процедур указано только наименование крышки для извлечения.
· Шаги удаления целевой детали показаны на простой диаграмме.
· В схеме указаны только названия сервисных деталей.

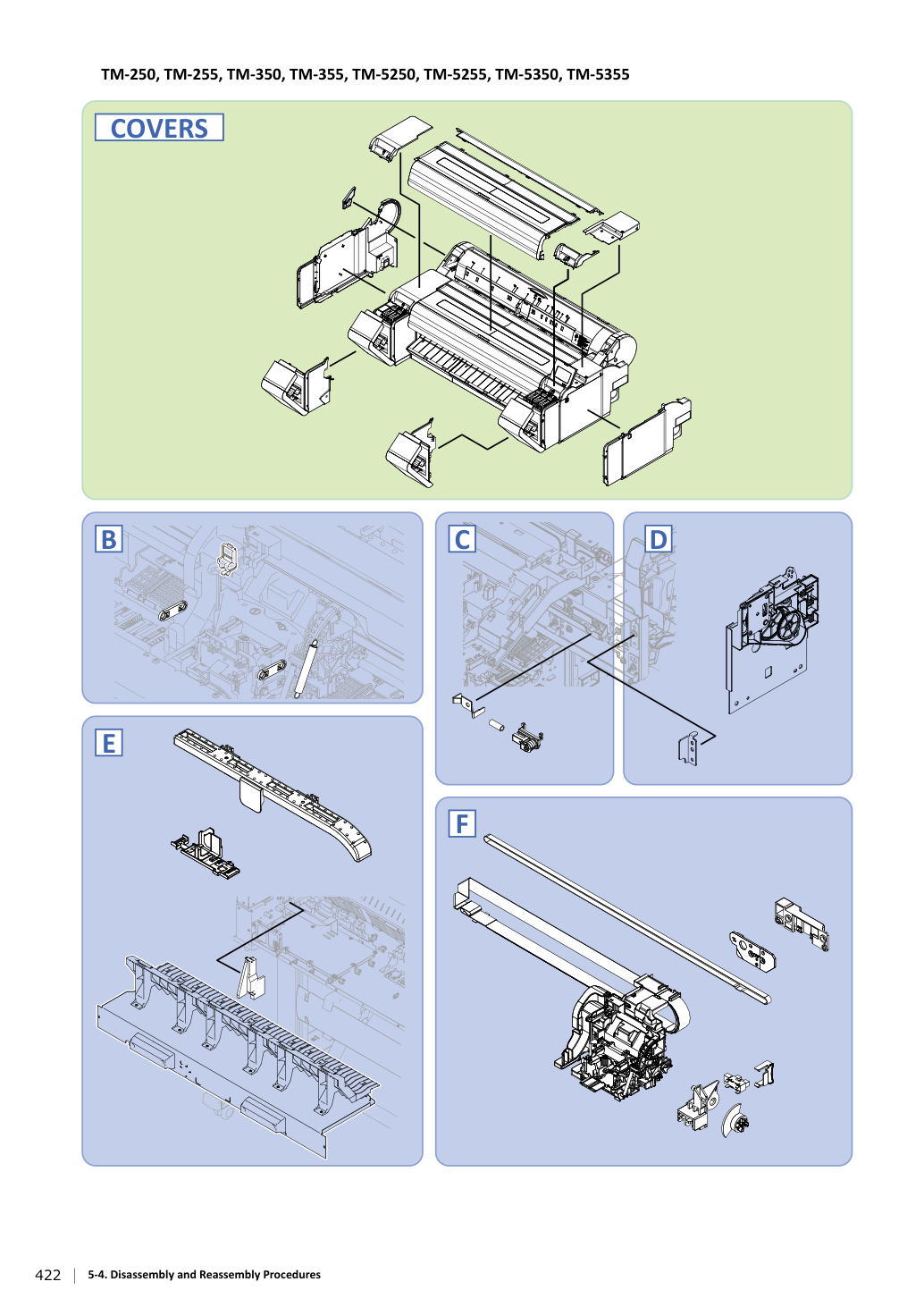

· Показана каждая группа деталей, соответствующая деталям в схеме разборки.
· Сервисные детали обозначены белым цветом.
• Как читать легенду схемы:
При установке этой детали требуется регулировка в сервисном режиме.
При замене этой детали счетчик необходимо обнулить.
Группа в подробных процедурах.

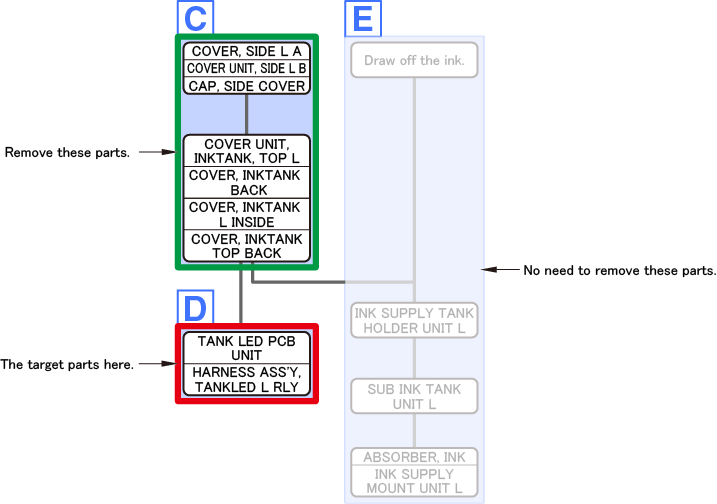

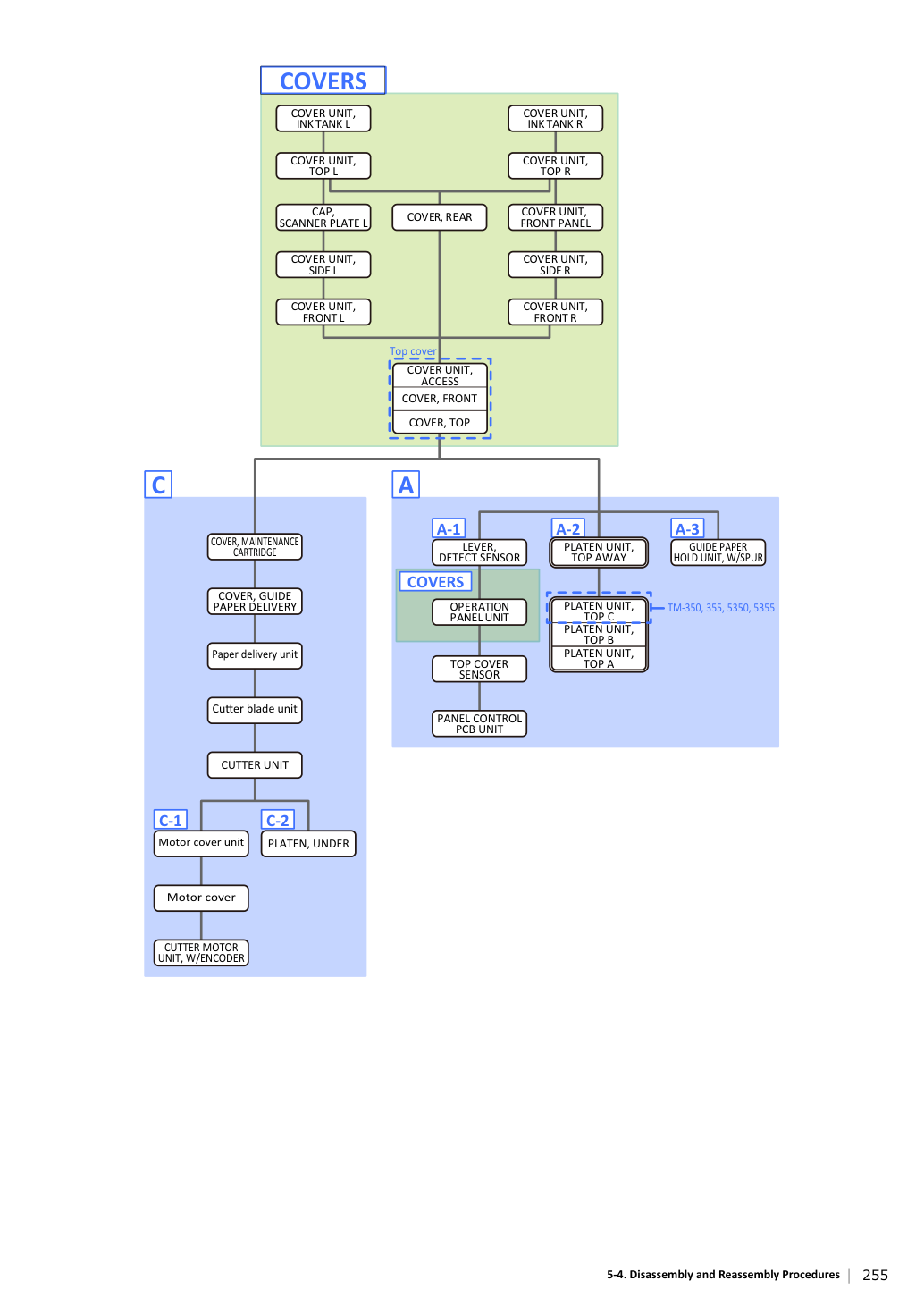

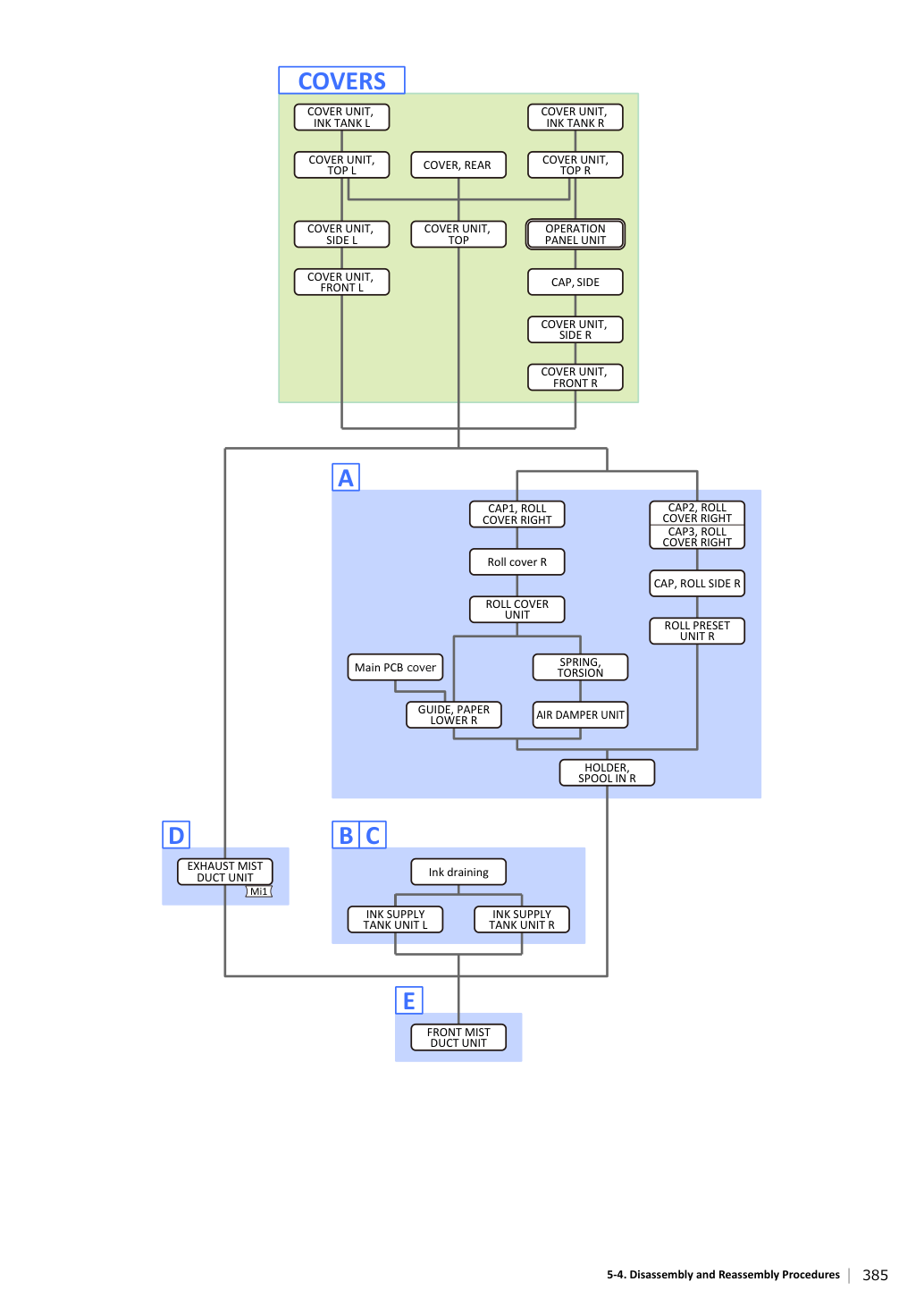

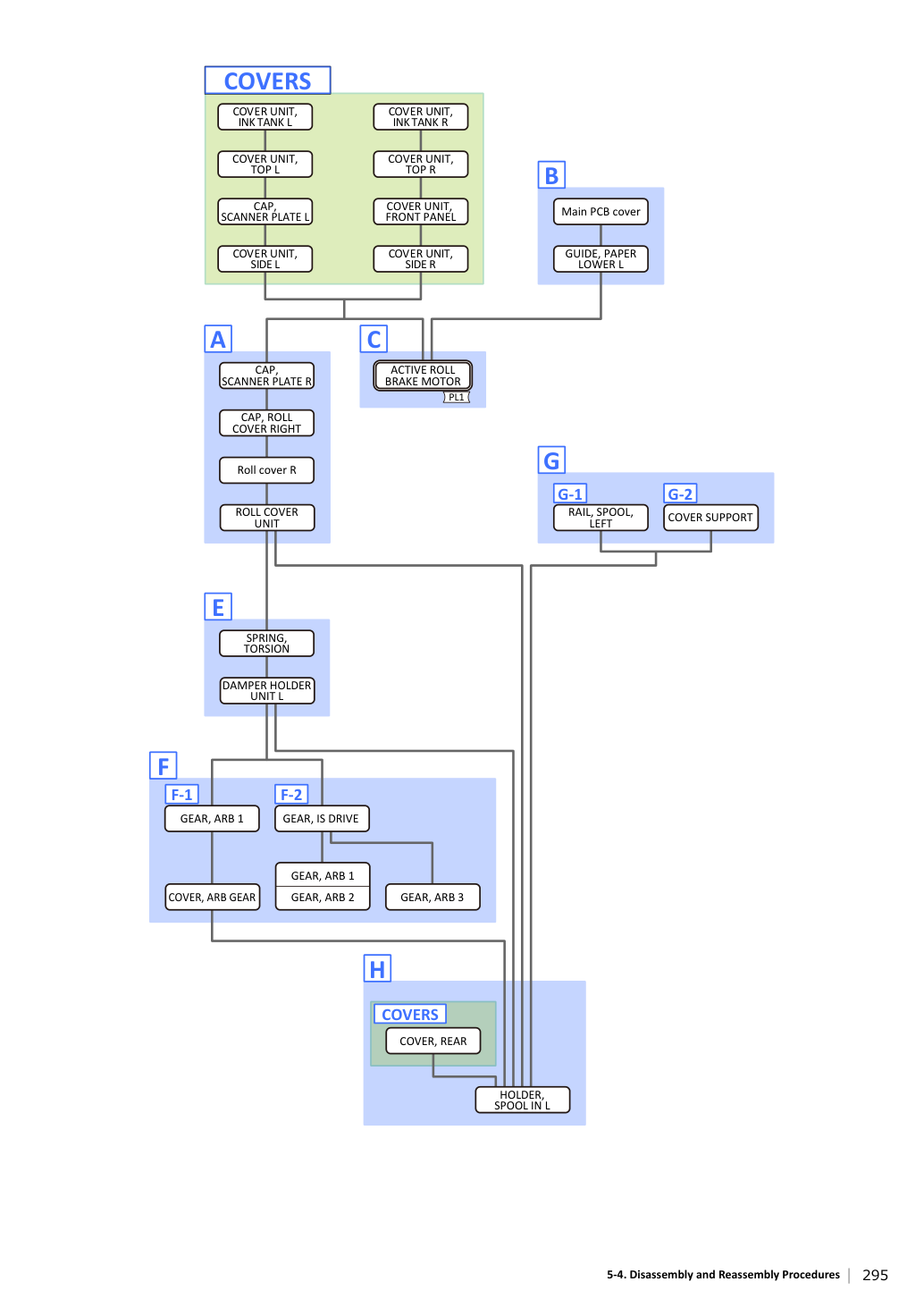

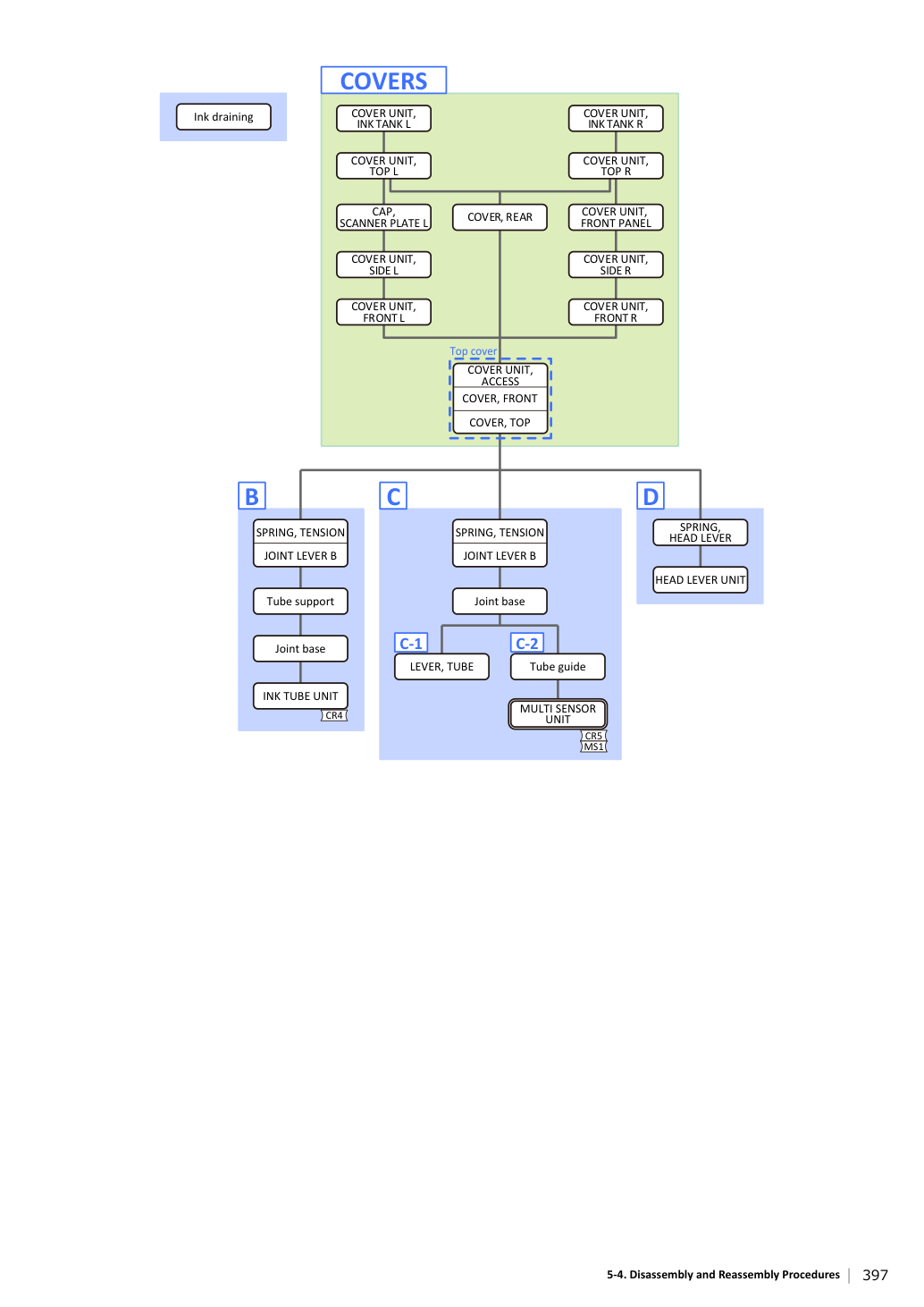

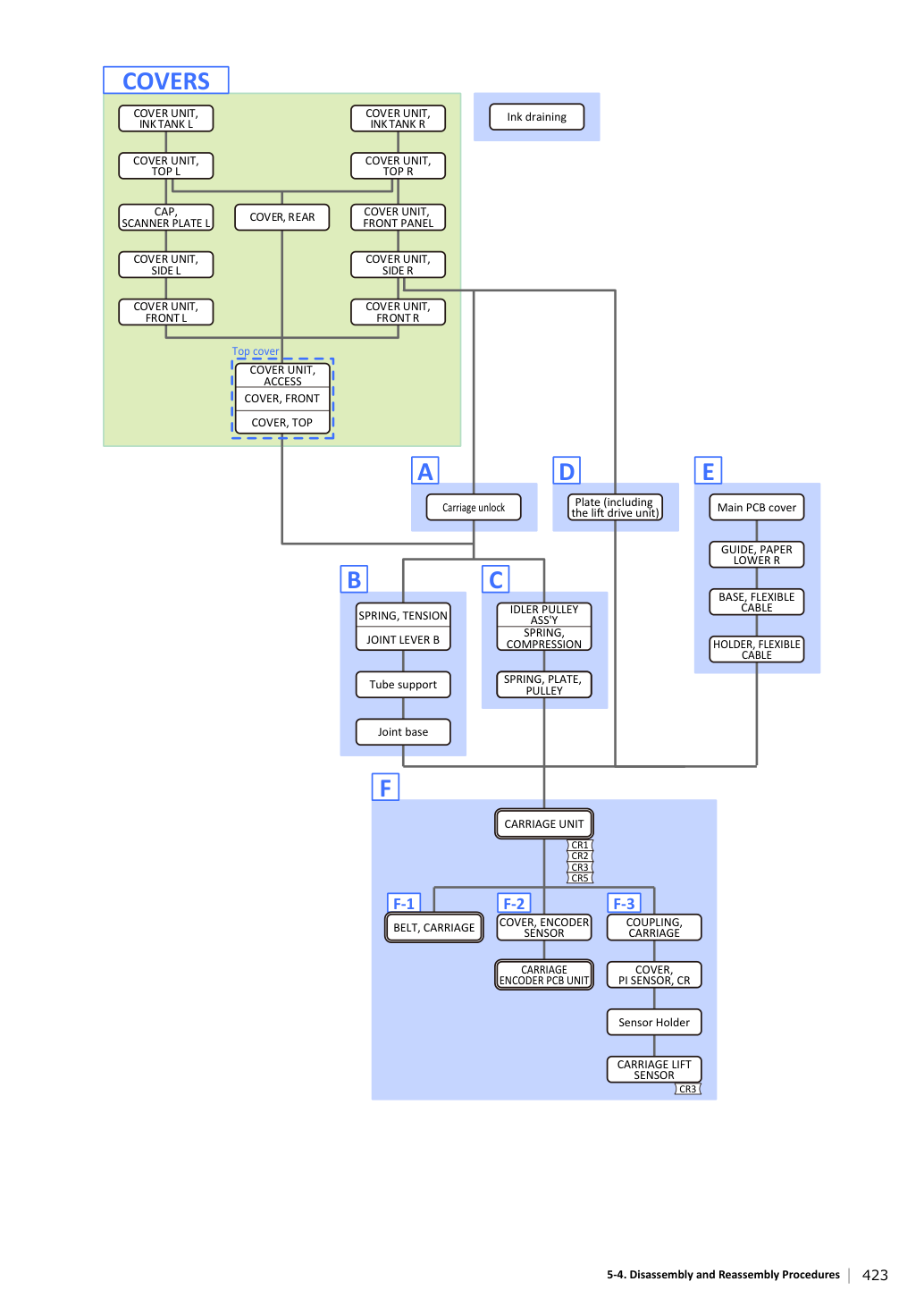

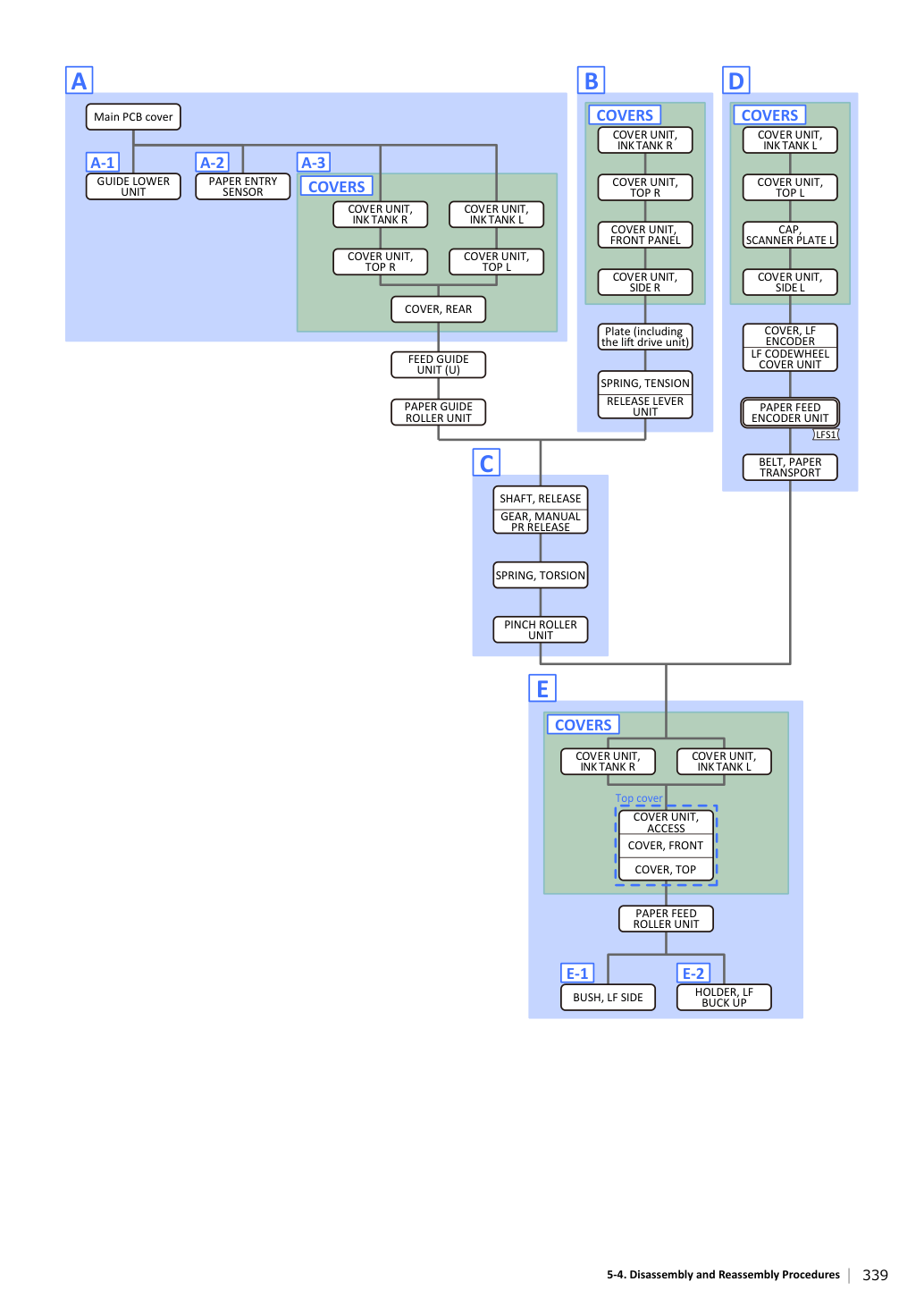

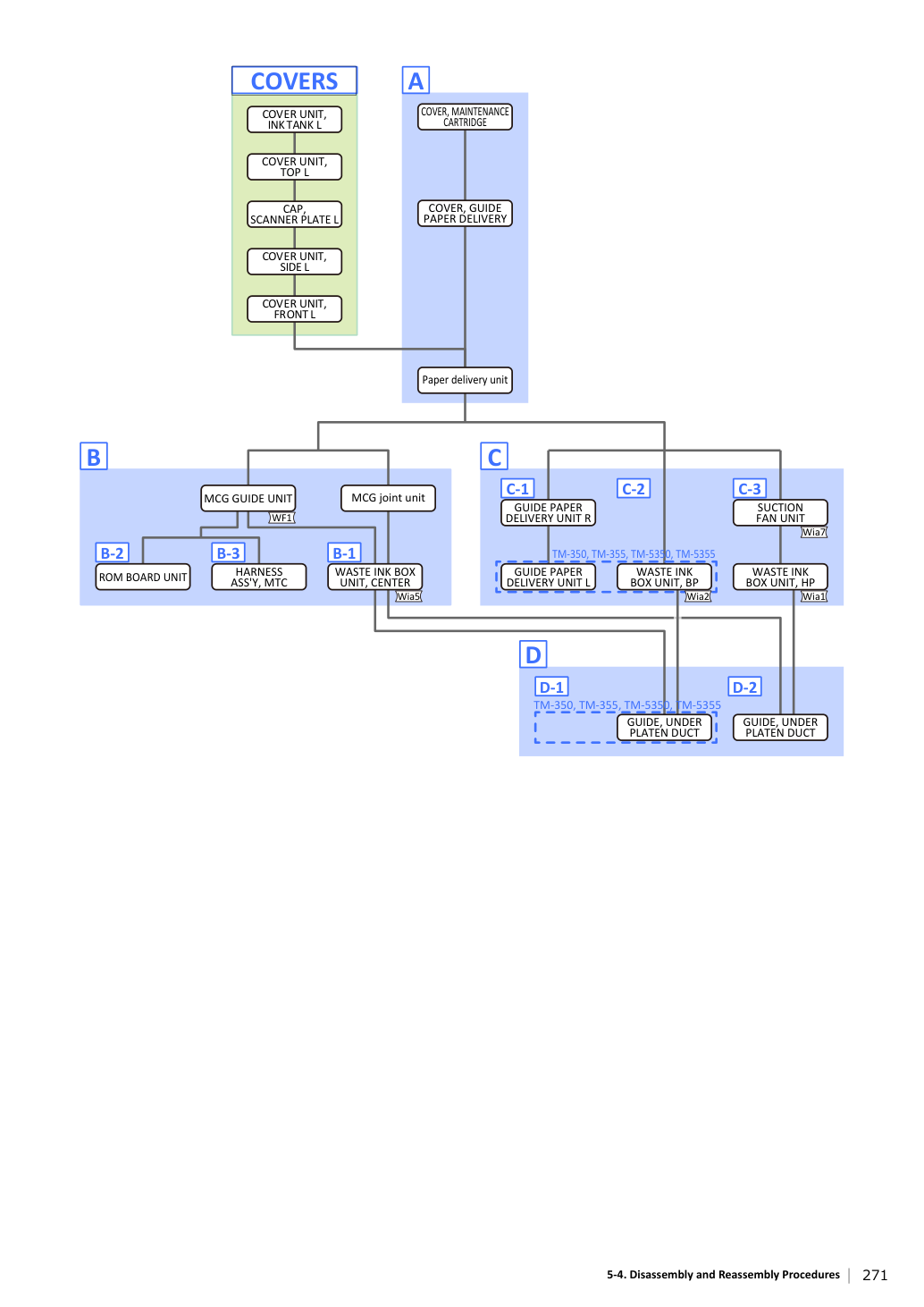

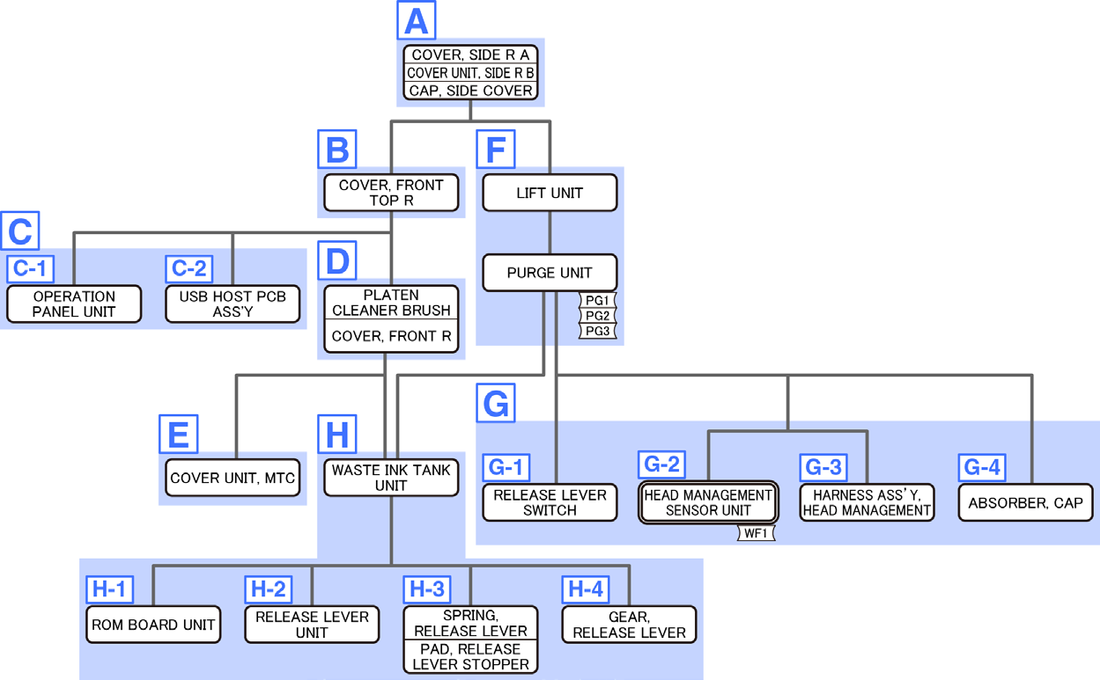

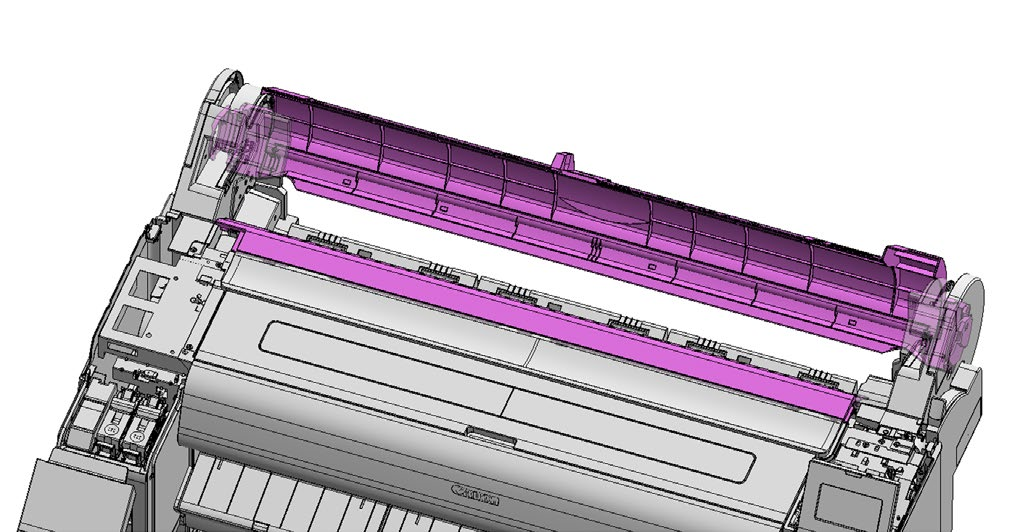

• Как использовать схему: каждая схема начинается с первого шага разборки при неподвижном принтере. Пройдите схему сверху вниз к целевой детали.
Несколько деталей в одном окне означают, что они обрабатываются как единый узел.

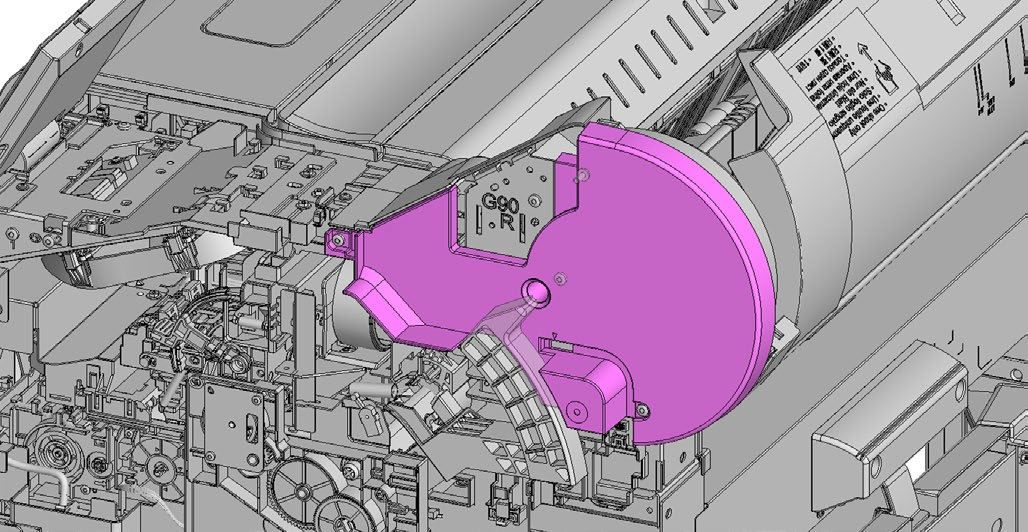

Пример 1) Для извлечения КРЫШКИ, ЗАДНЯЯ КРЫШКА РЕЗЕРВУАРА ЧЕРНИЛ:
Пример 2) Для извлечения КРЫШКИ, ВНУТРЕННЯЯ ЛЕВАЯ КРЫШКА РЕЗЕРВУАРА ЧЕРНИЛ:
Пример 3) Для извлечения УЗЛА ЖГУТА ПРОВОДОВ, РЕЛЕ ЛЕВОГО СВЕТОДИОДА РЕЗЕРВУАРА:

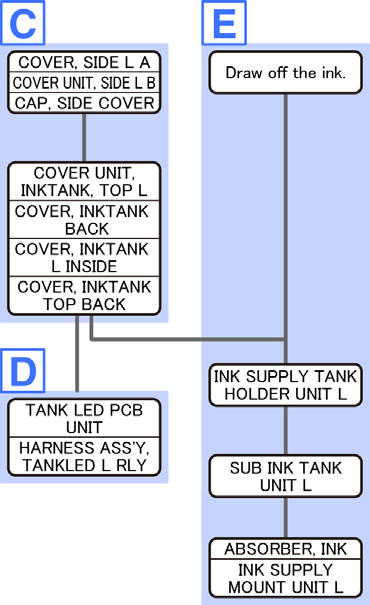

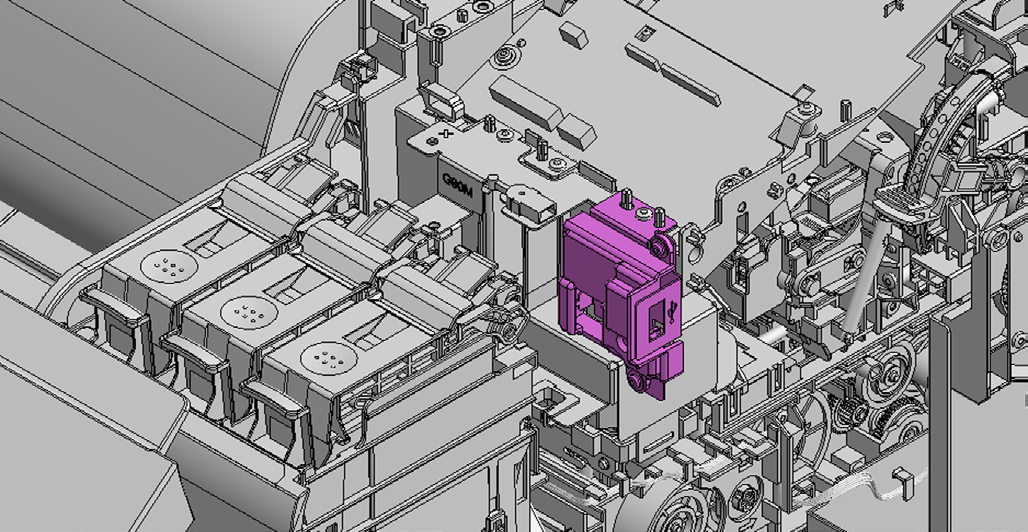

Пример 4) Для извлечения ЛЕВОГО УЗЛА ДЕРЖАТЕЛЯ РЕЗЕРВУАРА ПОДАЧИ ЧЕРНИЛ:
Для разборки принтера найдите целевую деталь или узел в таблице ниже и выполните перечисленные шаги.
To disassemble the printer, find a target part or unit in the table below and perform the steps listed.

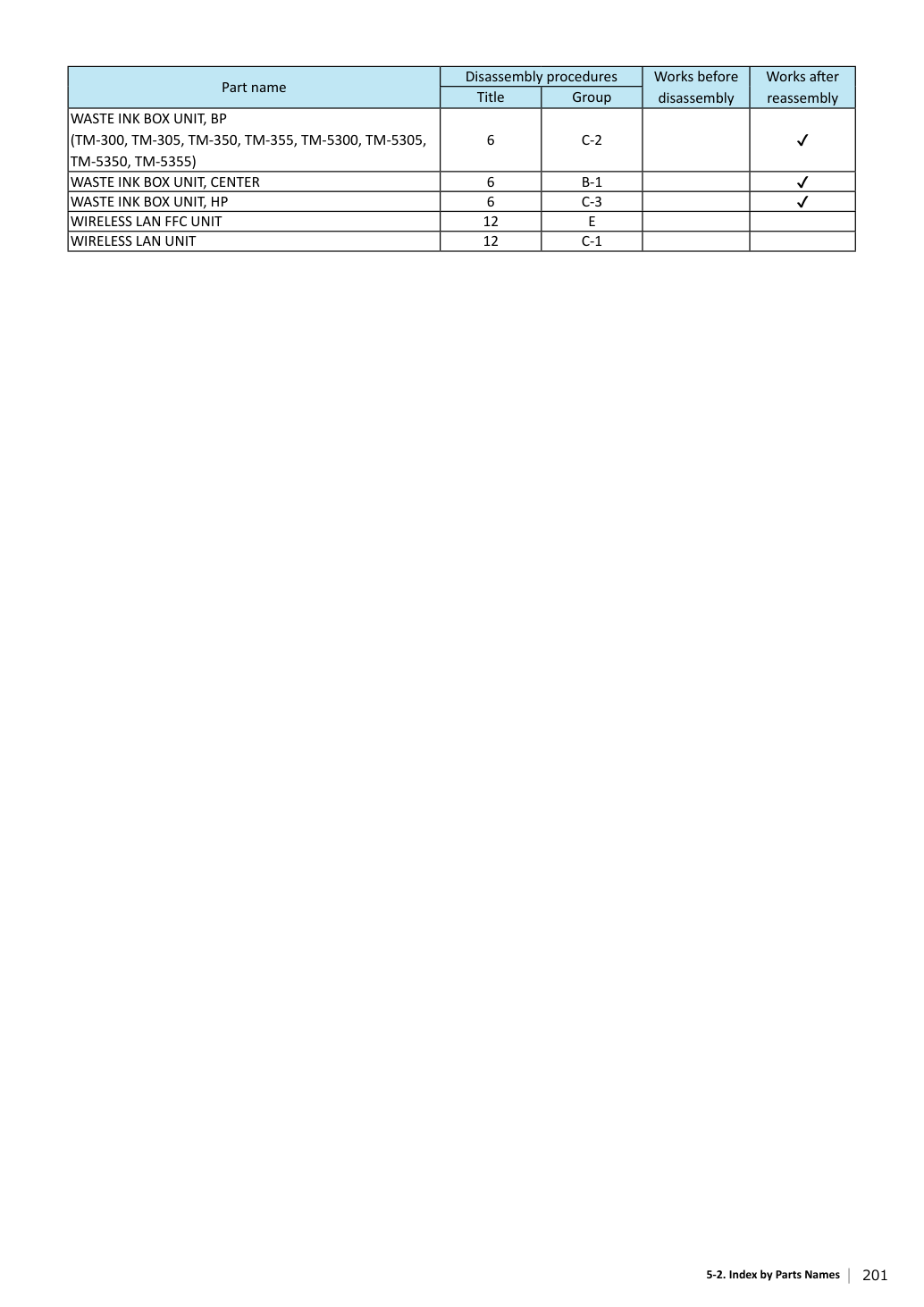

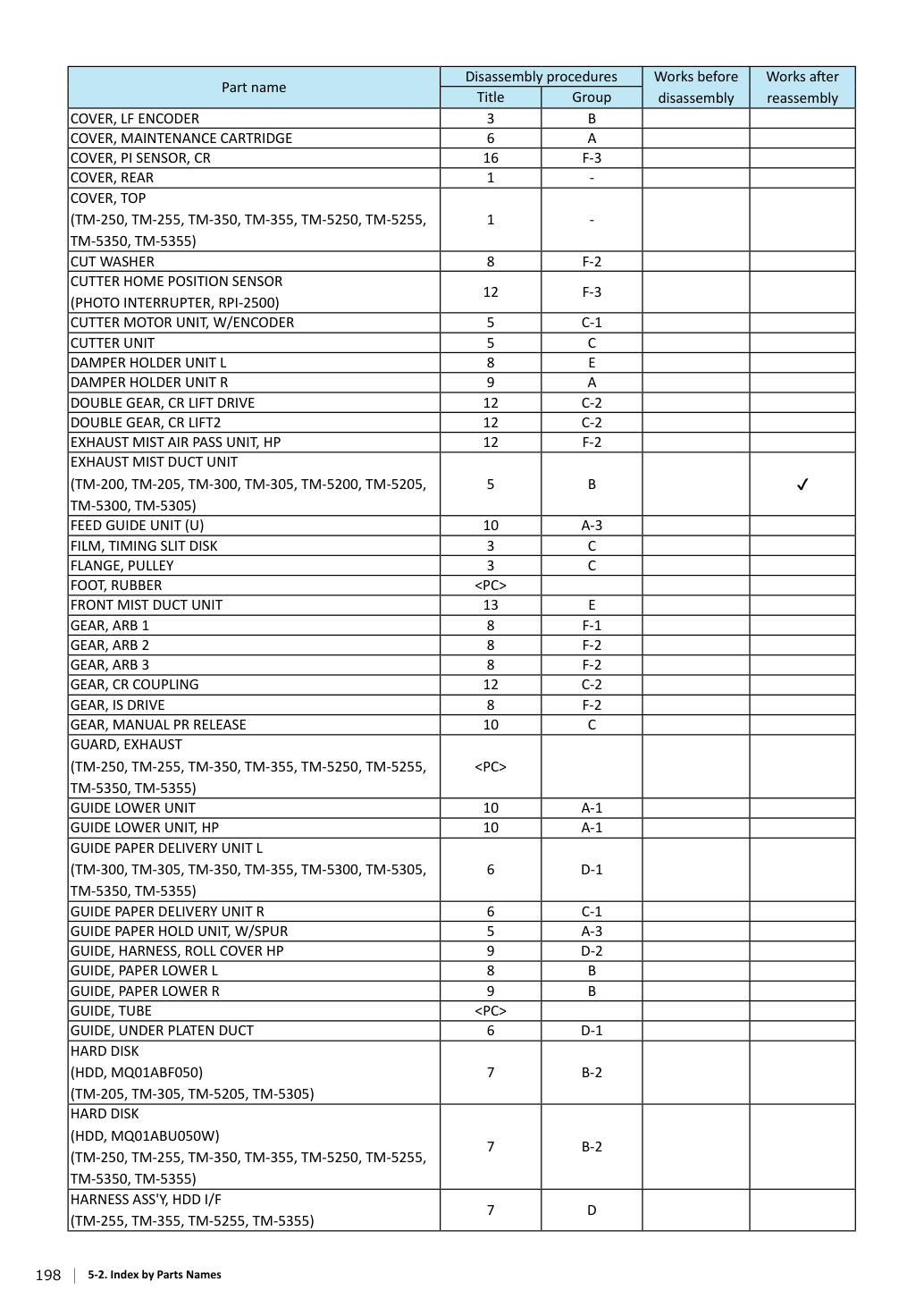

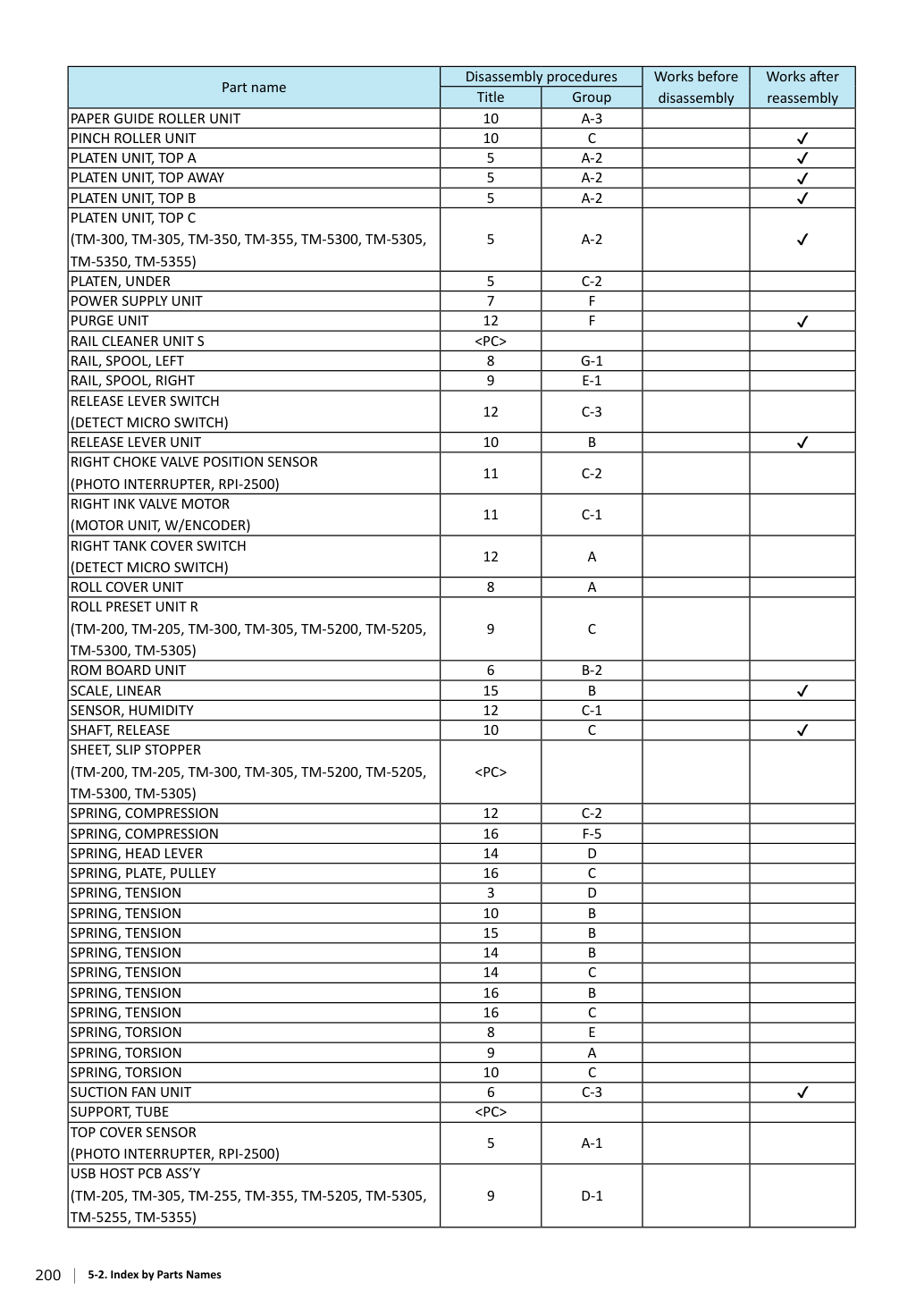

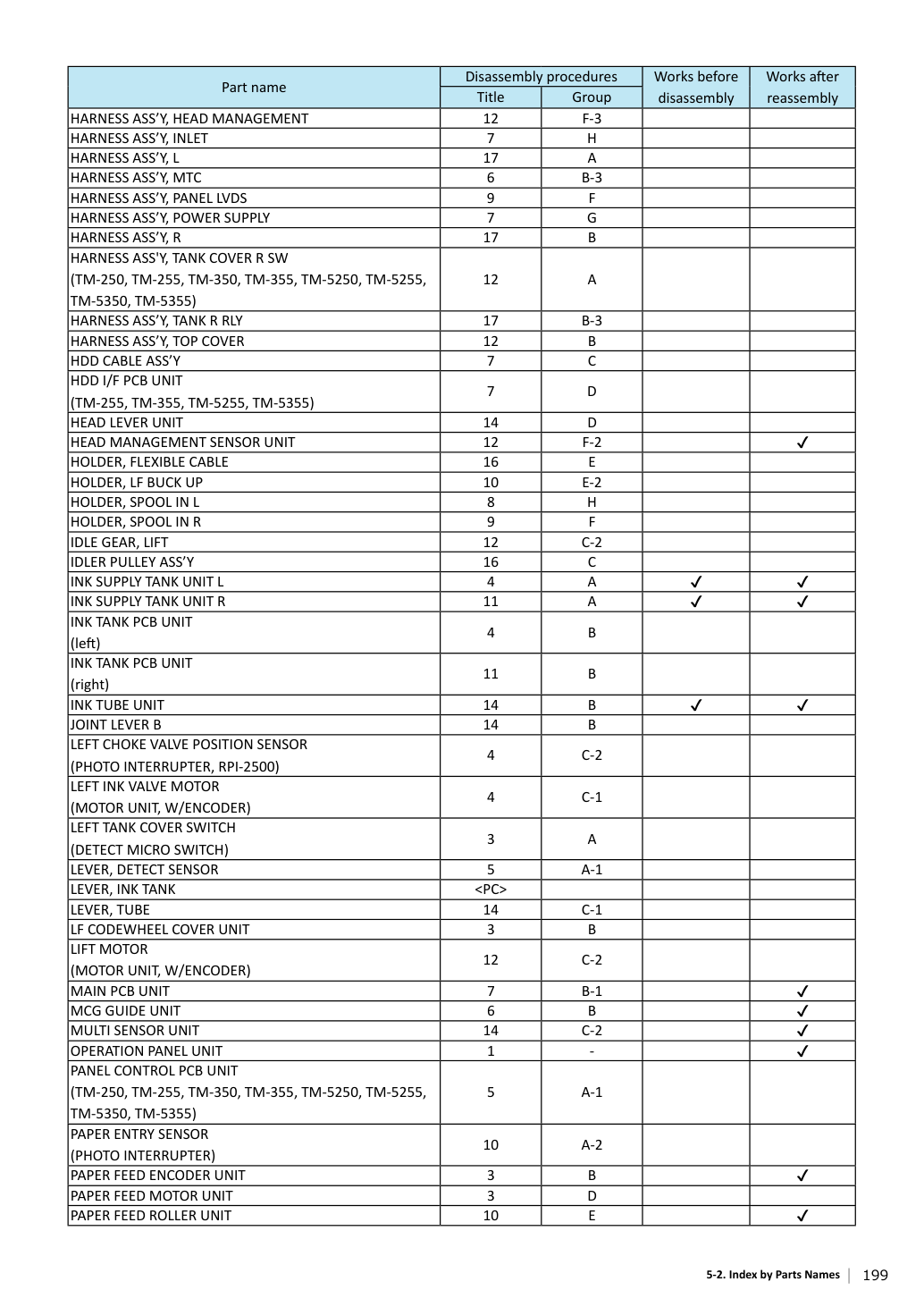

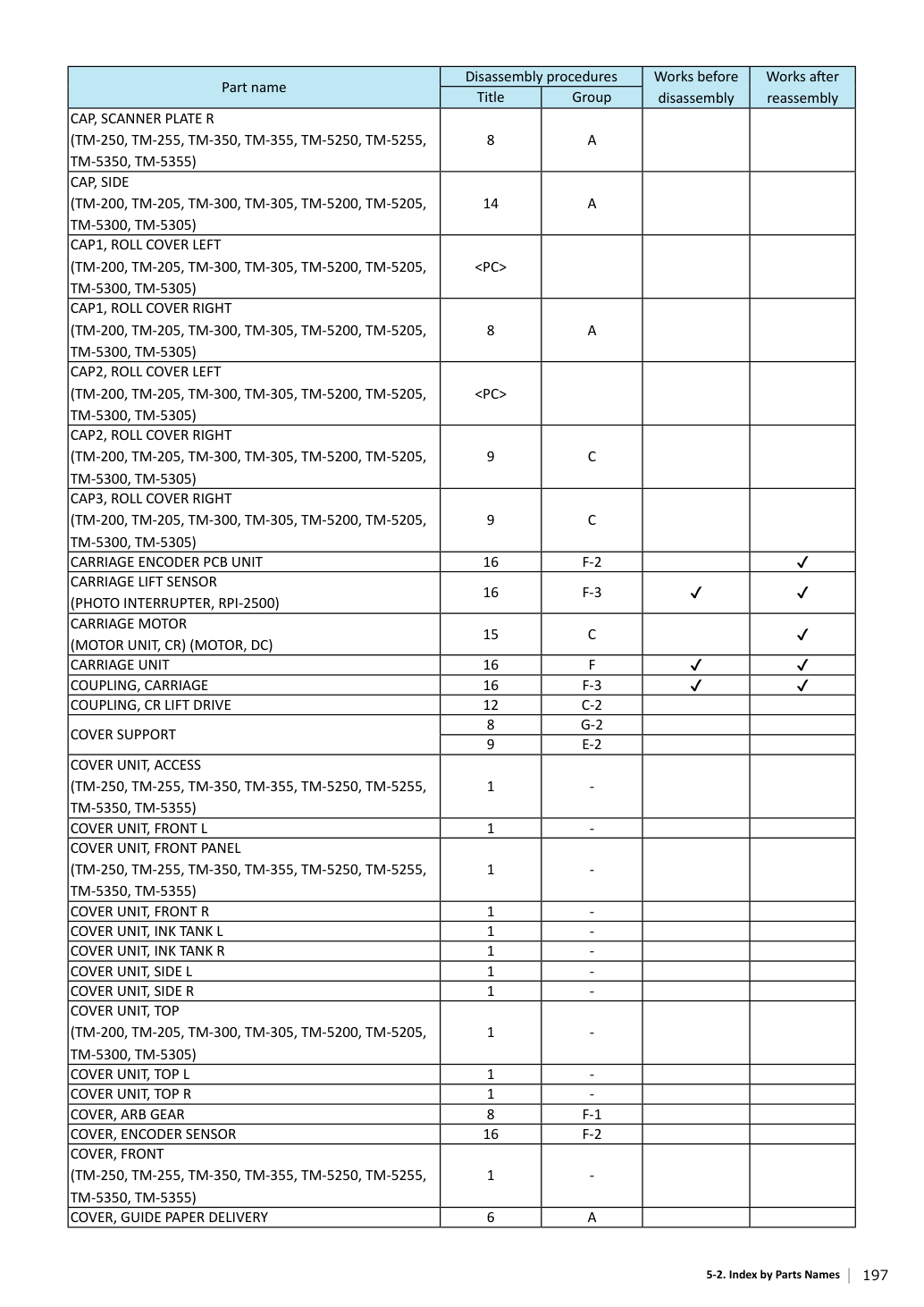

• Как читать указатель названий деталей · Название детали:
Перечислены названия сервисных деталей. Найди целевую деталь для замены.
Указано, где найти целевую деталь в процедурах разборки.
При наличии галочки необходимо выполнить определенные работы перед снятием целевой детали.
Подробнее см. «5-3. Работы перед разборкой и после сборки.» · Работы после сборки:
При наличии галочки необходимо выполнить определенные работы после установки целевой детали.
• Список работ перед разборкой и после сборки В таблице указателя названий деталей при наличии галочки в столбце «работы перед разборкой» или «работы после сборки» выполни операцию, указанную в таблице ниже.
Подробнее о каждой операции в режиме обслуживания см. «Глава 6, ФУНКЦИИ ОБСЛУЖИВАНИЯ.» Название детали Что делать ACTIVE ROLL BRAKE MOTOR (MOTOR UNIT, W/ENCODER) После сборки:
· Отрегулируй активный узел тормоза валика.
· Сбрось счетчик соответствующих деталей.
· Запусти принтер в режиме замены PCB и запиши данные на BACKUP PCB UNIT.
· Отрегулируй момент коггинга каретки.
· Отрегулируй момент коггинга каретки.

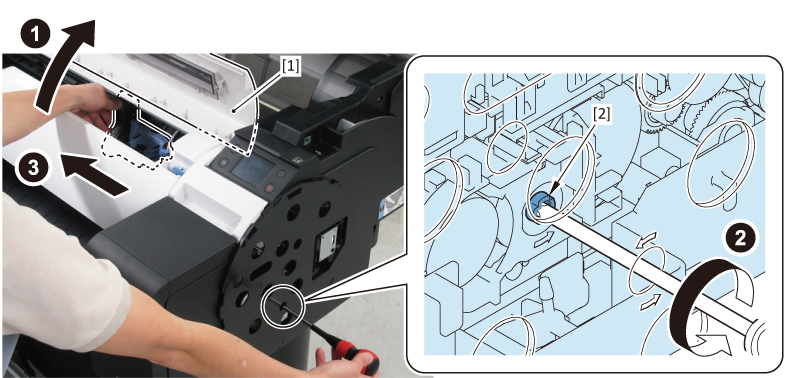

1. Разблокируй каретку.
Затем сдвинь каретку в положение, в котором можно заменить печатающую головку, и извлеки печатающую головку.
2. Открой клапан подачи чернил и слей чернила.
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в трубках будут слиты в узел чернильного бака.
См. 18. Слив чернил > «Выполнить вручную:» · Подожди пять-десять минут и убедись, что чернила слиты из трубок.
· Проверь CARRIAGE UNIT и FLEXIBLE CABLE UNIT.
· Отрегулируй момент коггинга каретки.
· Сбрось счетчик соответствующих деталей.
Что делать CARRIAGE UNIT Перед разборкой:
1. Разблокируй каретку.
Затем сдвинь каретку в положение, в котором можно заменить печатающую головку, и извлеки печатающую головку.
2. Открой клапан подачи чернил и слей чернила.
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в трубках будут слиты в узел чернильного бака.
См. 18. Слив чернил > «Выполнить вручную:» · Подожди пять-десять минут и убедись, что чернила слиты из трубок.
· Перед установкой нового CARRIAGE UNIT для нанесения смазки протри левый и правый рельсы масляной салфеткой (RAIL CLEANER UNIT S), входящей в комплект CARRIAGE UNIT.
· Проверь CARRIAGE UNIT и FLEXIBLE CABLE UNIT.
· Отрегулируй оптическую ось мультидатчика.
· Отрегулируй момент коггинга каретки.
· Сбрось счетчики соответствующих деталей. Одновременно для TM-200, TM-205, TM-300, TM-305, TM-5200, TM-5205, TM-5300 и TM-5305 замени следующую деталь:
Что делать COUPLING, CARRIAGE Перед разборкой:
1. Разблокируй каретку.
Затем сдвинь каретку в положение, в котором можно заменить печатающую головку, и извлеки печатающую головку.
2. Открой клапан подачи чернил и слей чернила.
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в трубках будут слиты в узел чернильного бака.
См. 18. Слив чернил > «Выполнить вручную:» · Подожди пять-десять минут и убедись, что чернила слиты из трубок.
· Проверь CARRIAGE UNIT и FLEXIBLE CABLE UNIT.
Сбрось счетчик соответствующих деталей.
· Отрегулируй оптическую ось датчика управления головкой.
· Сбрось счетчик соответствующих деталей.
1. Разблокируй каретку.
Затем сдвинь каретку в положение, в котором можно заменить печатающую головку, и извлеки печатающую головку.
2. Открой клапан подачи чернил и слей чернила.
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в трубках будут слиты в узел чернильного бака.
См. 18. Слив чернил > «Выполнить вручную:» · Подожди пять-десять минут и убедись, что чернила слиты из трубок.
Что делать INK SUPPLY TANK UNIT R Перед разборкой:
1. Разблокируй каретку.
Затем сдвинь каретку в положение, в котором можно заменить печатающую головку, и извлеки печатающую головку.
2. Открой клапан подачи чернил и слей чернила.
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в трубках будут слиты в узел чернильного бака.
См. 18. Слив чернил > «Выполнить вручную:» · Подожди пять-десять минут и убедись, что чернила слиты из трубок.
1. Разблокируй каретку.
Затем сдвинь каретку в положение, в котором можно заменить печатающую головку, и извлеки печатающую головку.
2. Открой клапан подачи чернил и слей чернила.
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в трубках будут слиты в узел чернильного бака.
См. 18. Слив чернил > «Выполнить вручную:» · Подожди пять-десять минут и убедись, что чернила слиты из трубок.
· Сбрось счетчик соответствующих деталей.
· Запусти принтер в режиме замены PCB и запиши данные на MAIN PCB UNIT.
· Отрегулируй верхний узел тормоза активного валика.
Что делать MCG GUIDE UNIT После сборки:
· Сбрось счетчик соответствующих деталей.
· Отрегулируй оптическую ось мультидатчика.
· Сбрось счетчики соответствующих деталей.
· При сбросе счетчика деталей замени одновременно следующую деталь:
· Сбрось счетчик соответствующих деталей.
· Сбрось счетчики соответствующих деталей.

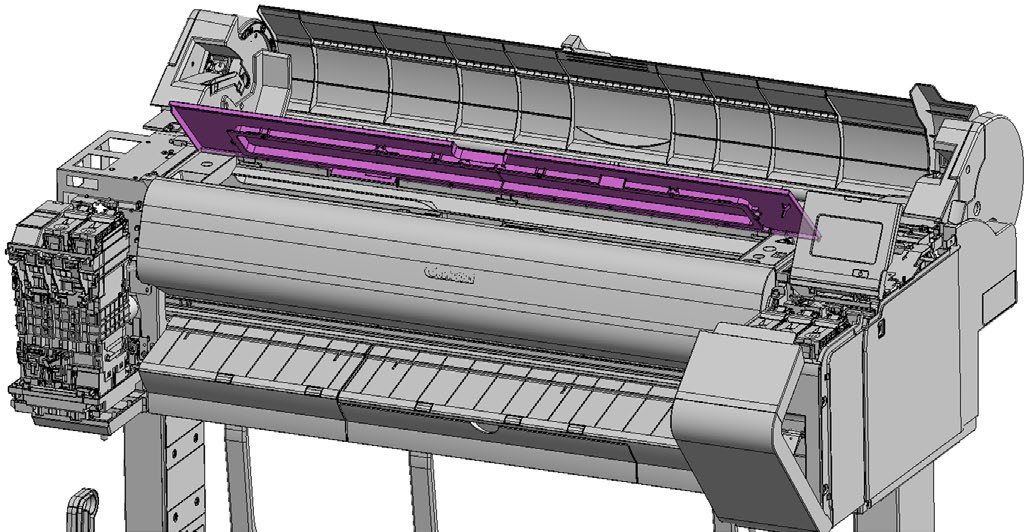

Что делать SCALE, LINEAR После сборки:
· Сбрось счетчик соответствующих деталей.
· Сбрось счетчик соответствующих деталей.
· Сбрось счетчик соответствующих деталей.
· Сбрось счетчик соответствующих деталей.
· Сбрось счетчик соответствующих деталей.

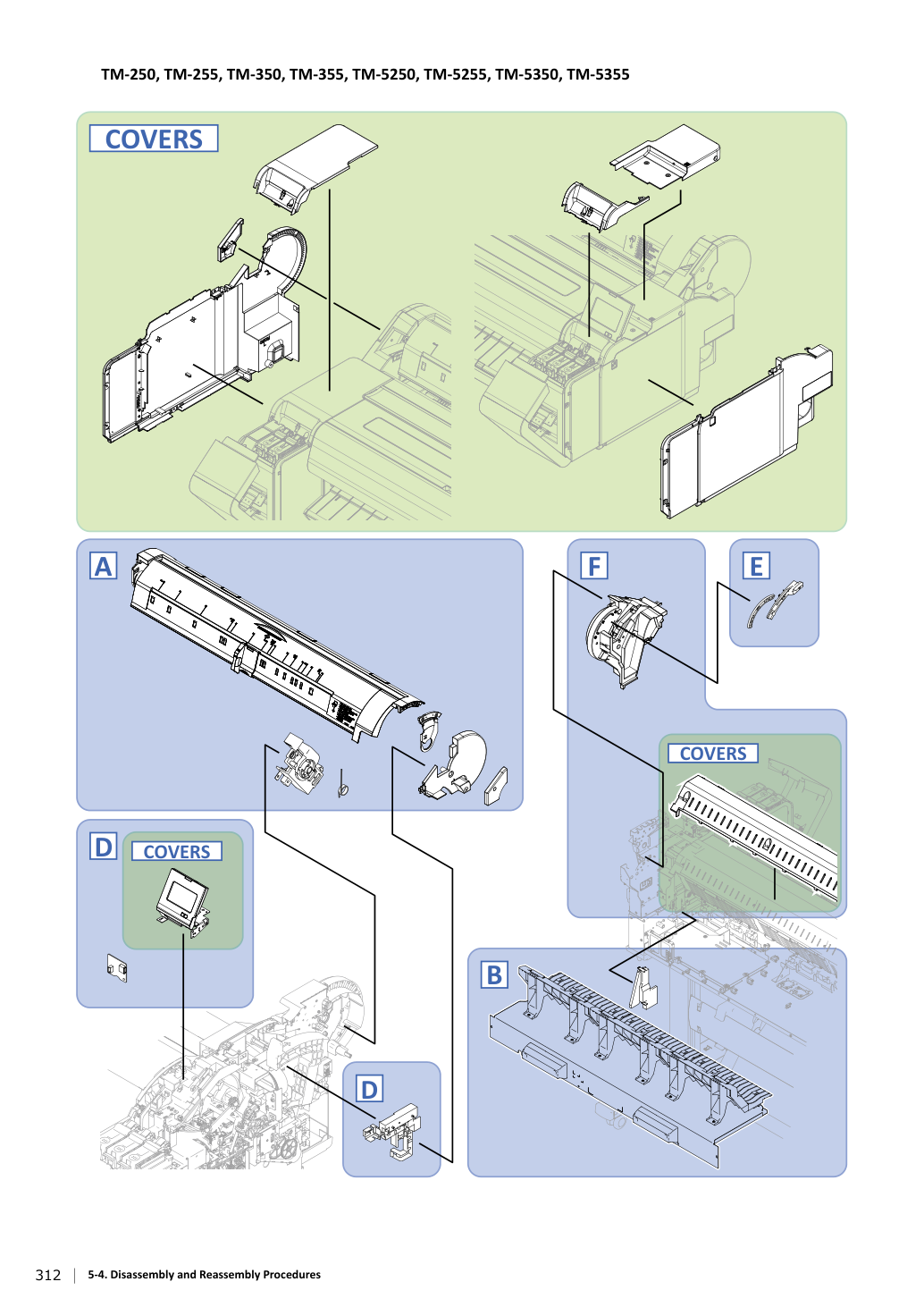

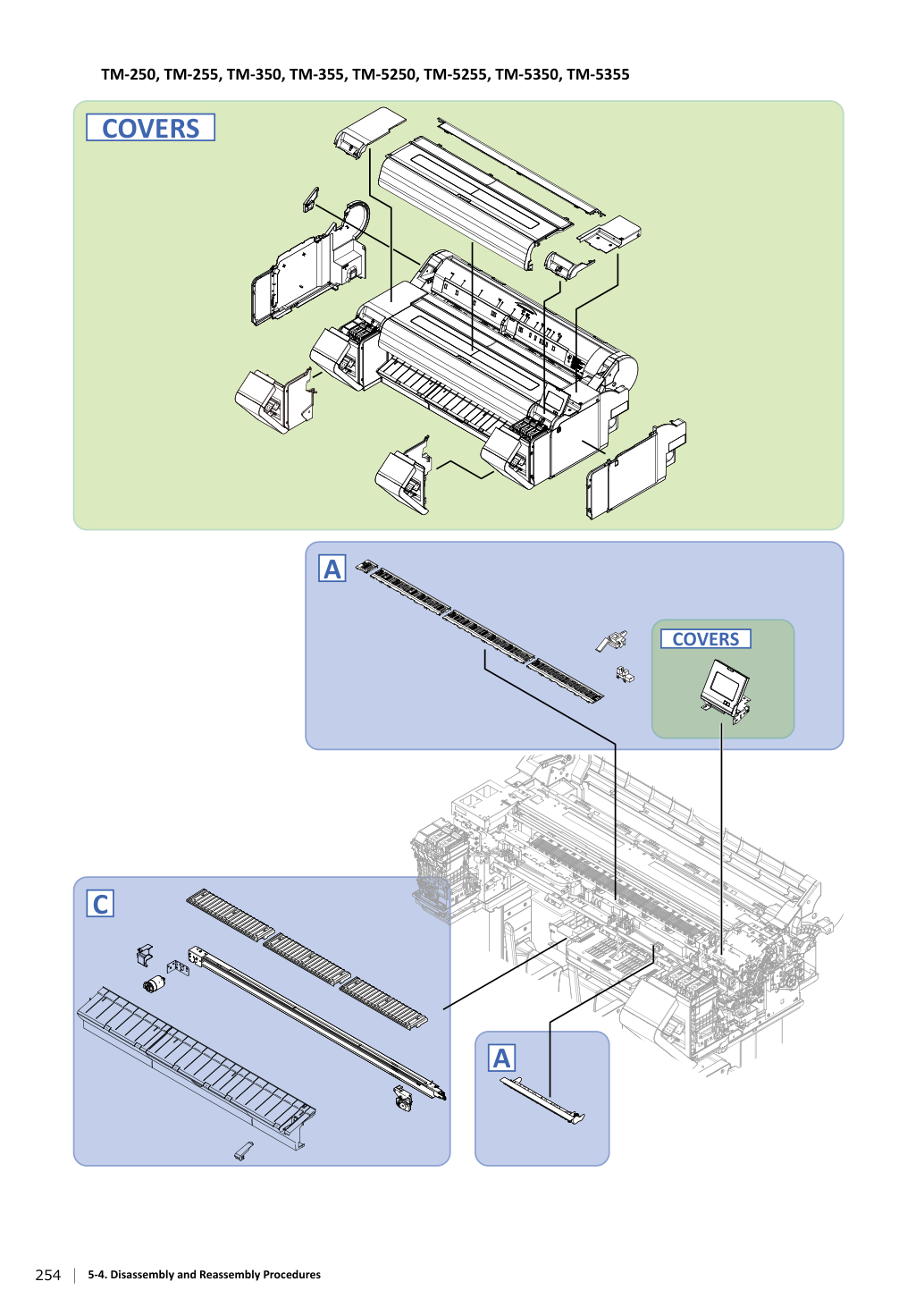

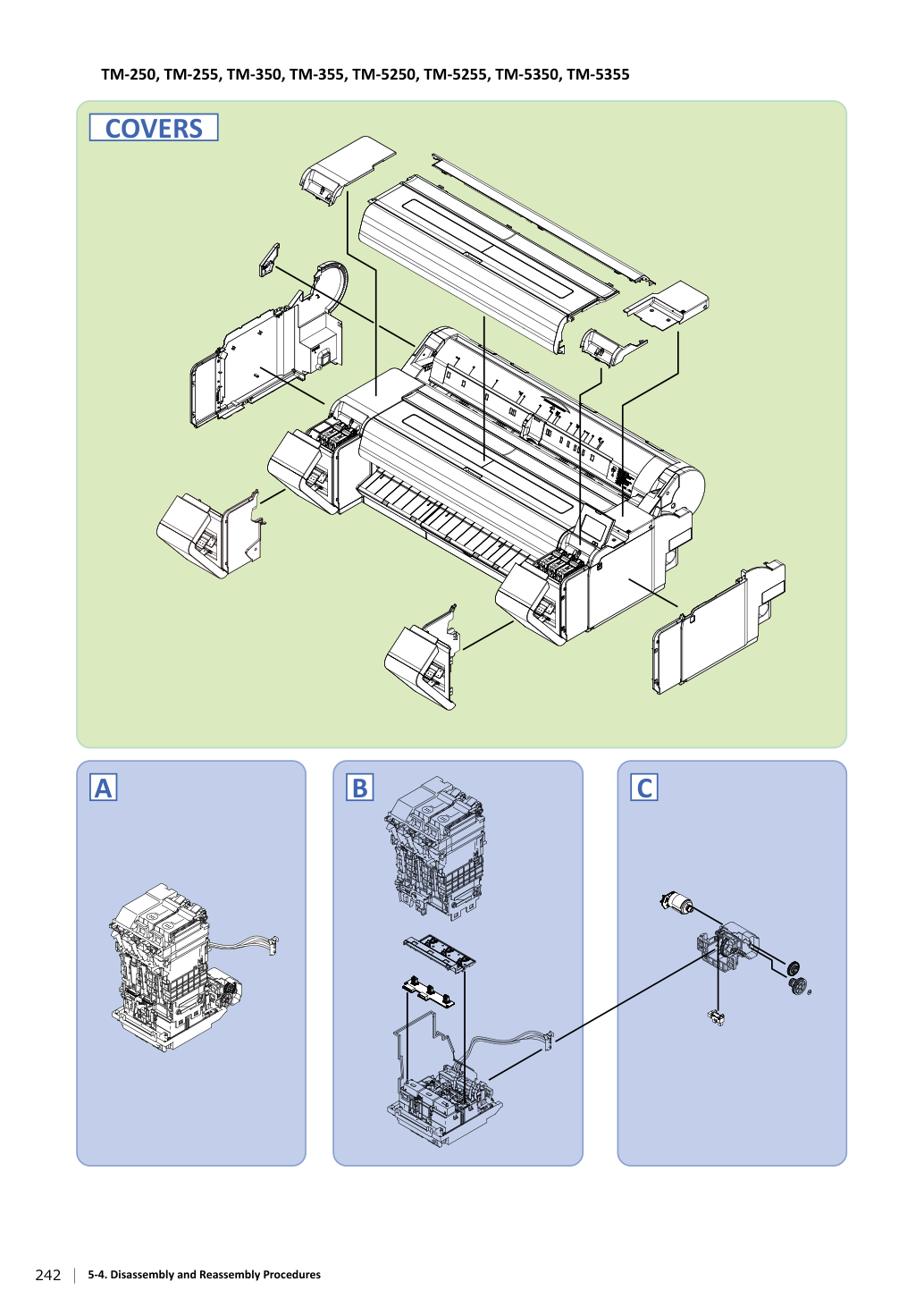

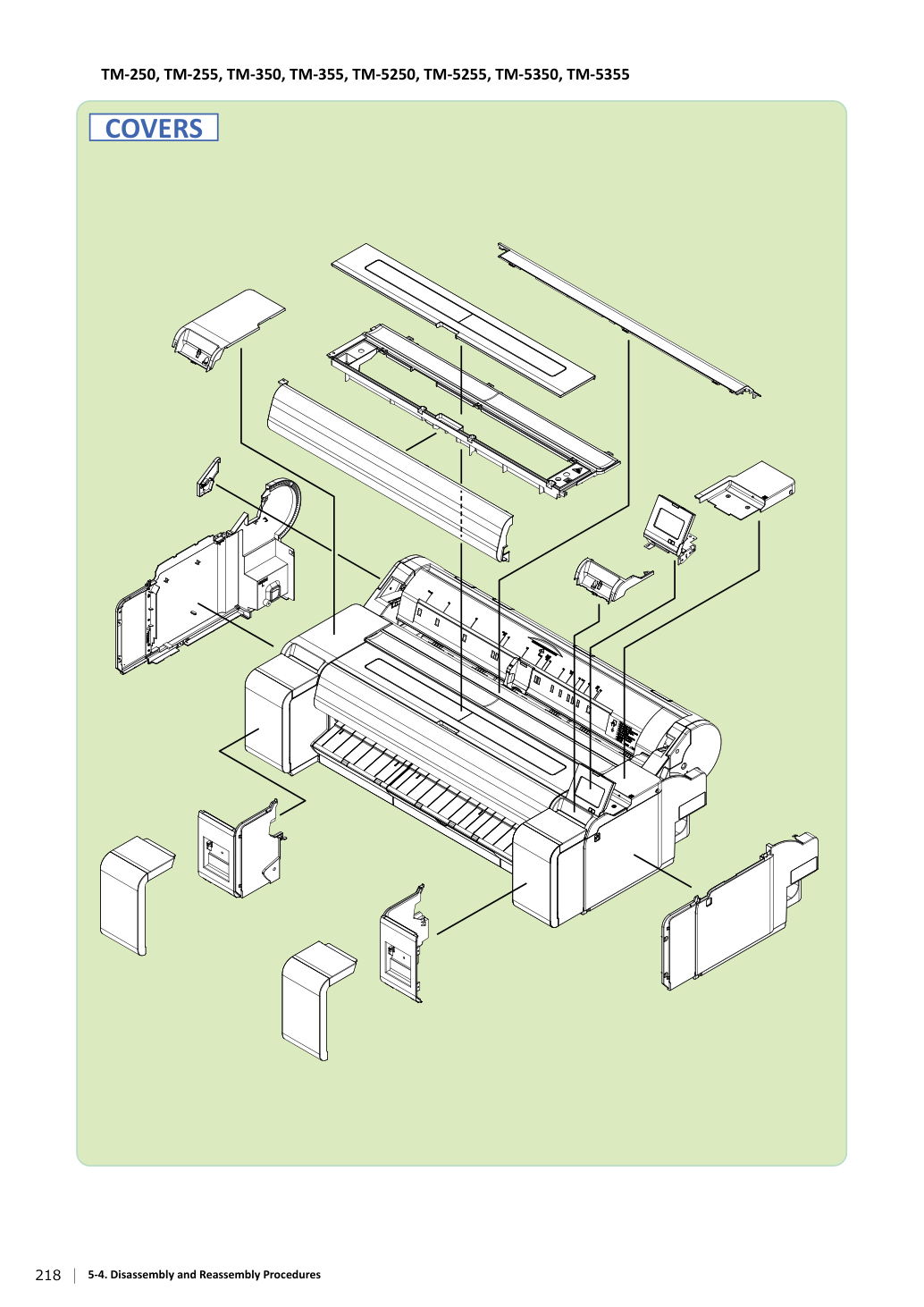

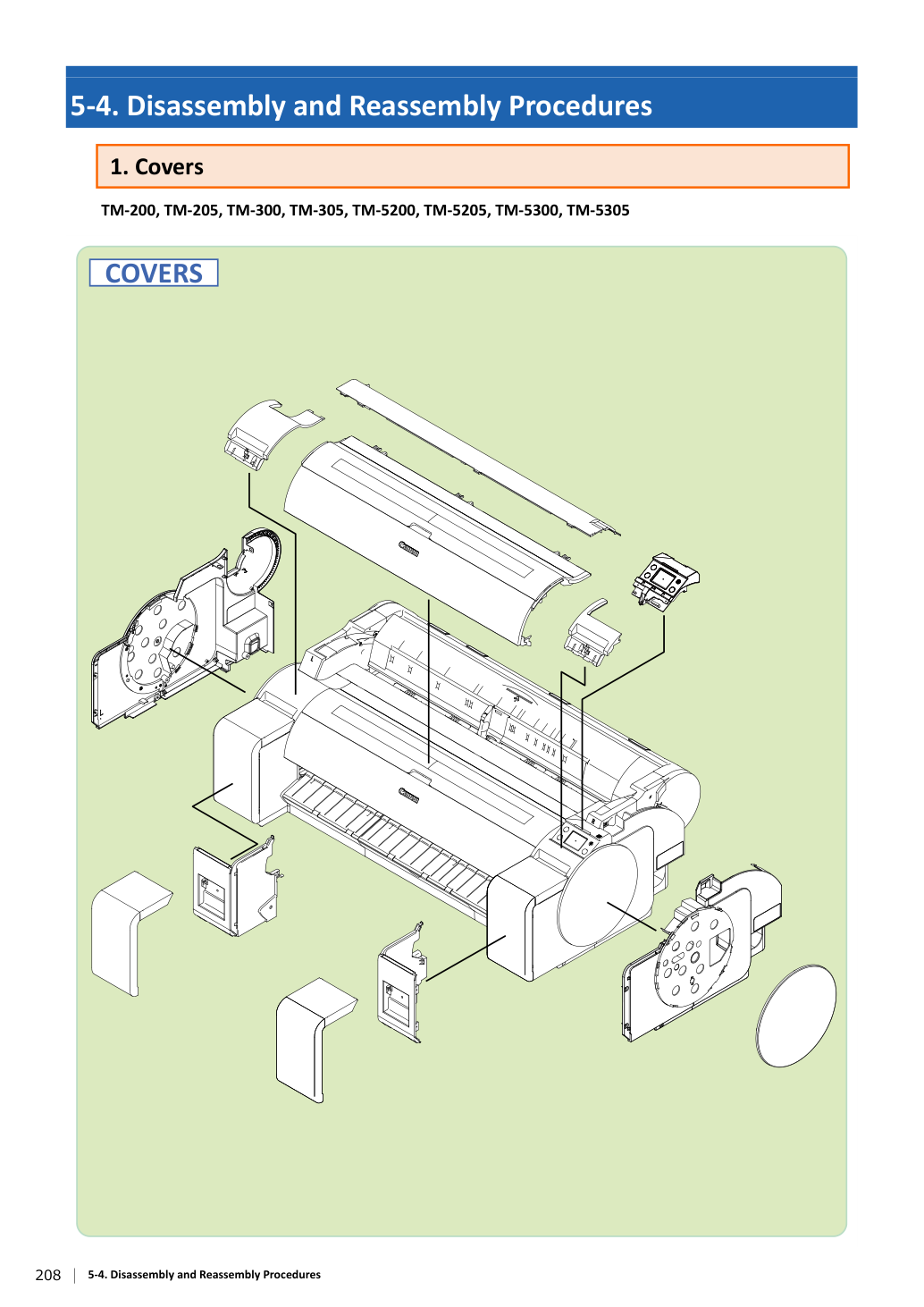

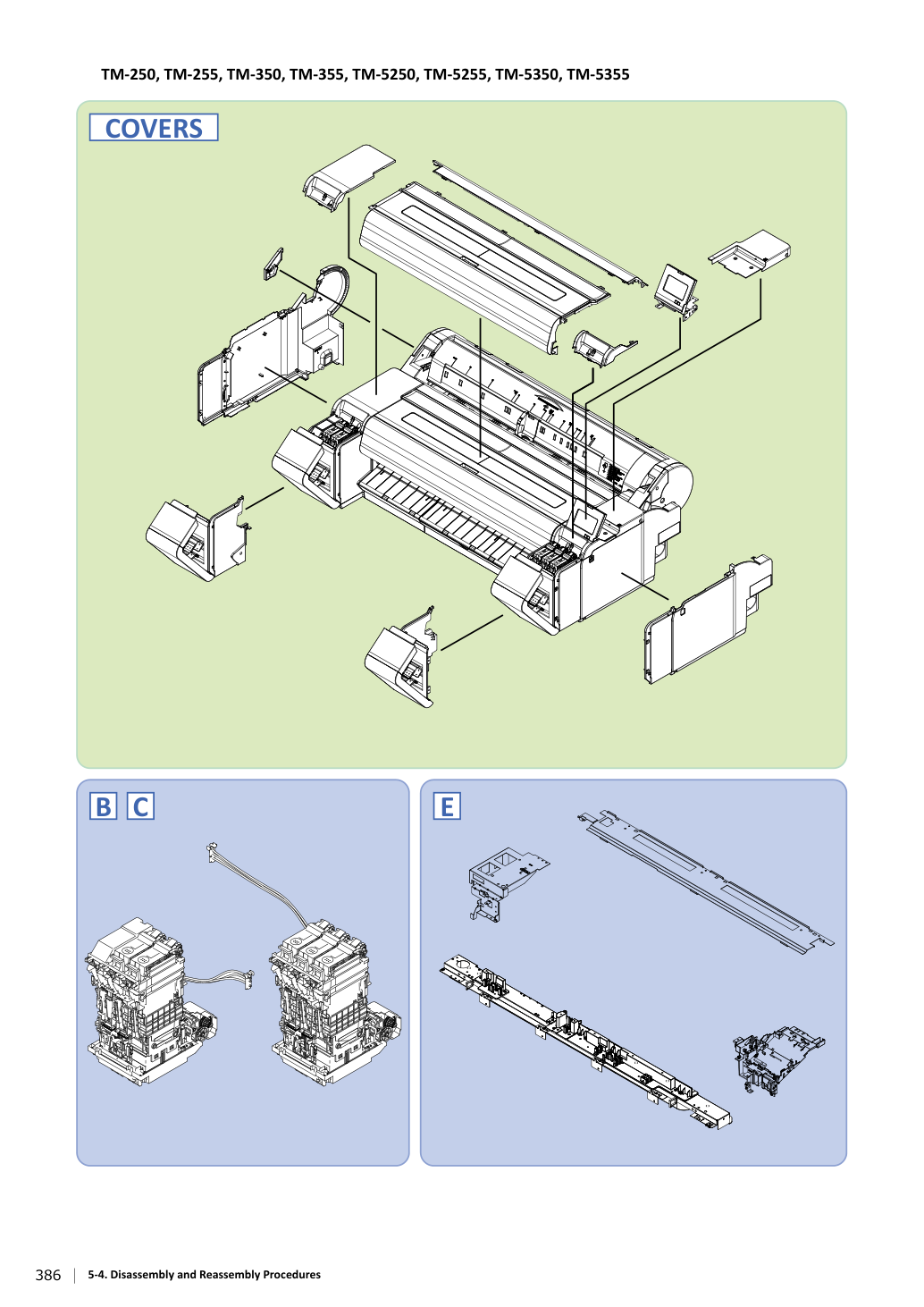

1. Крышки

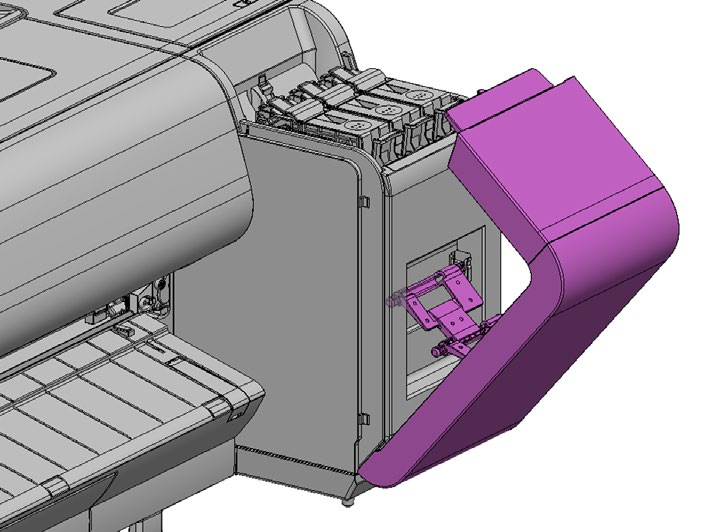

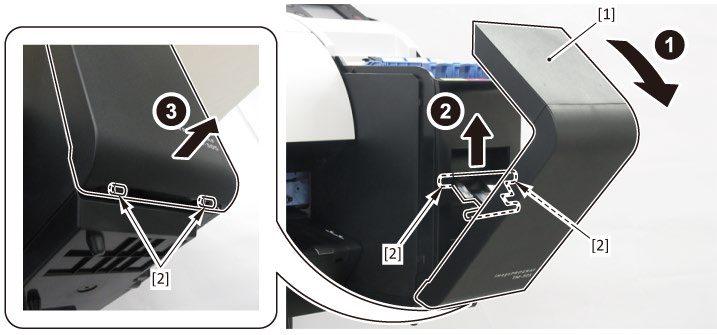

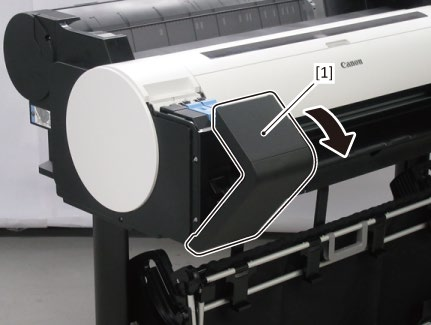

1. Открой [1] COVER UNIT, INK TANK L.

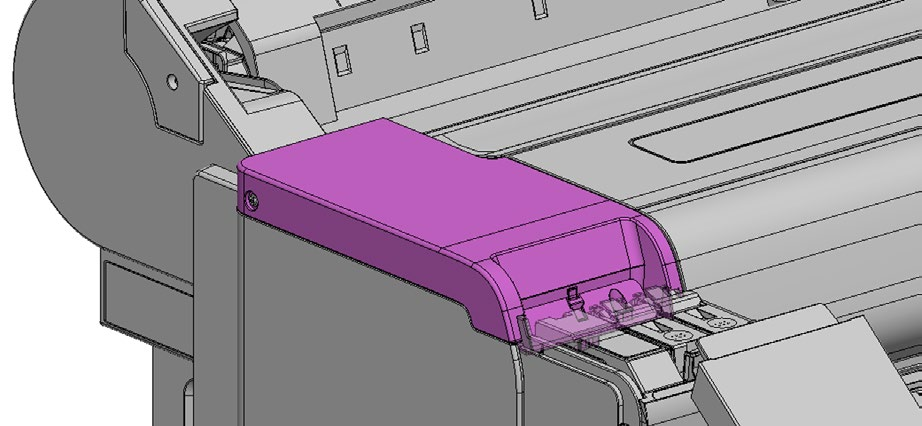

2. Извлеки [1] COVER UNIT, TOP L.
3. Открой [1] COVER UNIT, INK TANK R.

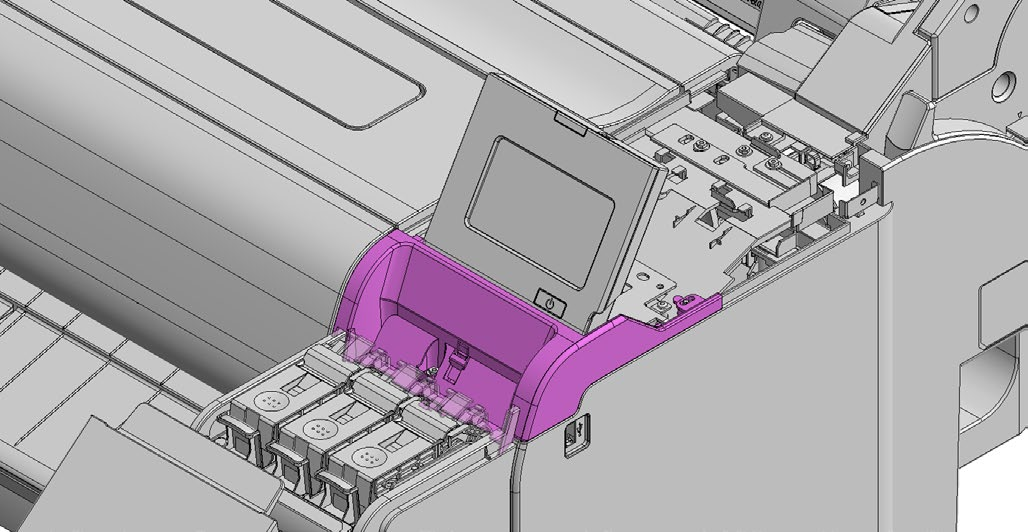

4. Извлеки [1] COVER UNIT, TOP R.

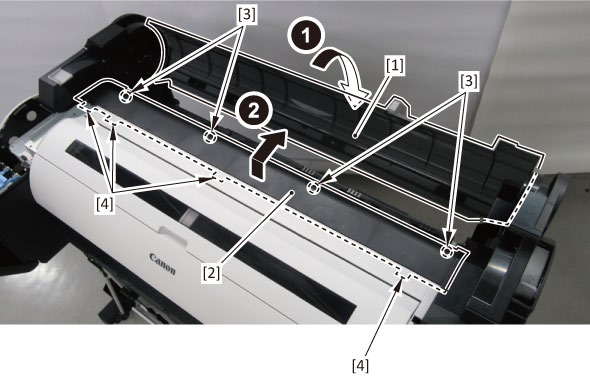

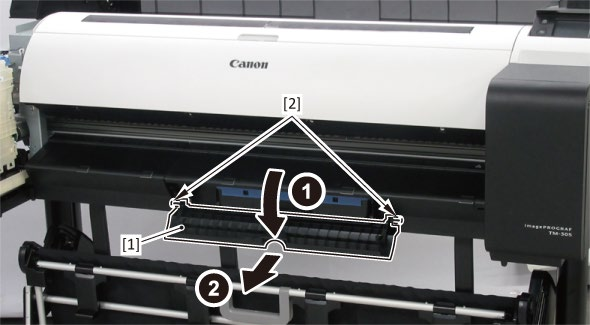

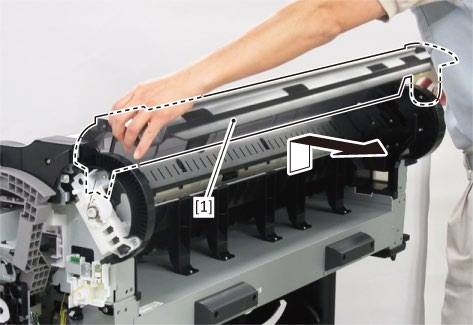

5. Открой [1] крышку валика и извлеки [2] COVER, REAR.

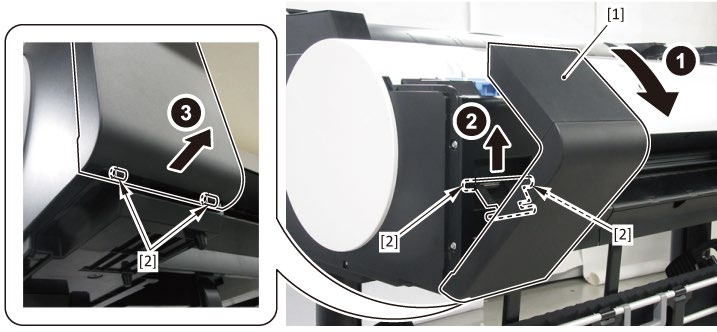

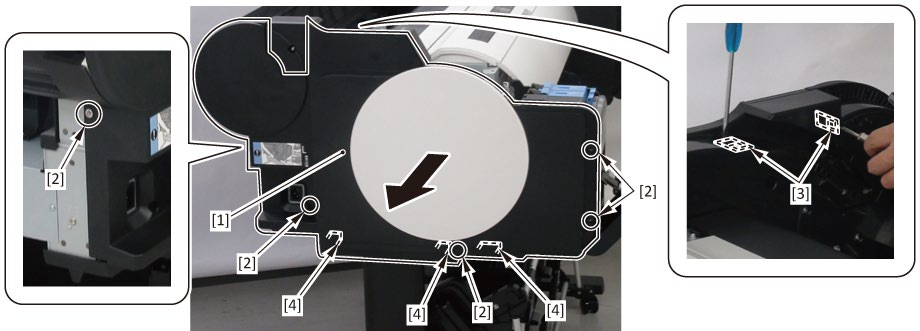

6. Снимите [1] КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите [1] КРЫШКА УЗЛА, ПЕРЕДНЯЯ L.
8. Снимите [1] КРЫШКА УЗЛА, ВЕРХНЯЯ.

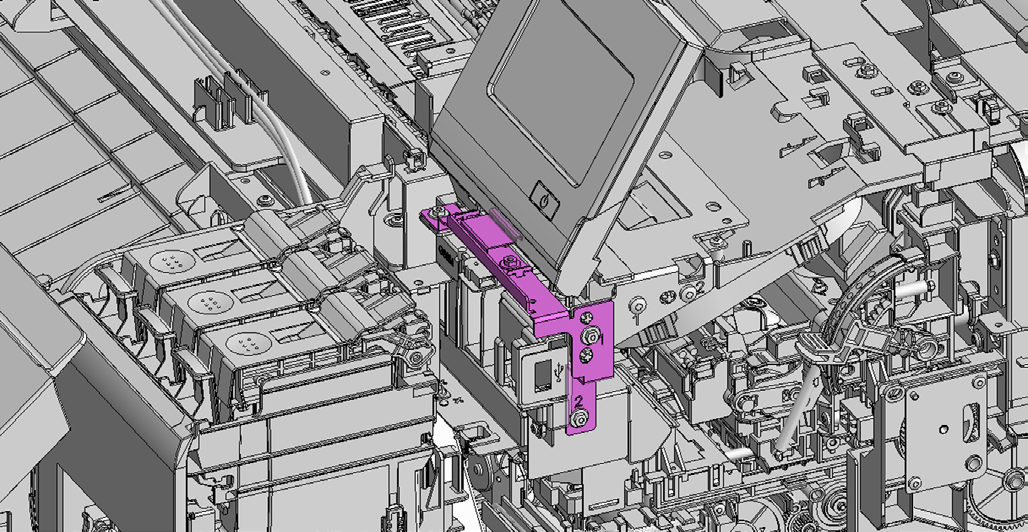

9. Снимите [1] УЗЕЛ ОПЕРАЦИОННОЙ ПАНЕЛИ.
10. Снимите [1] КОЛПАЧОК, СТОРОНА [1].

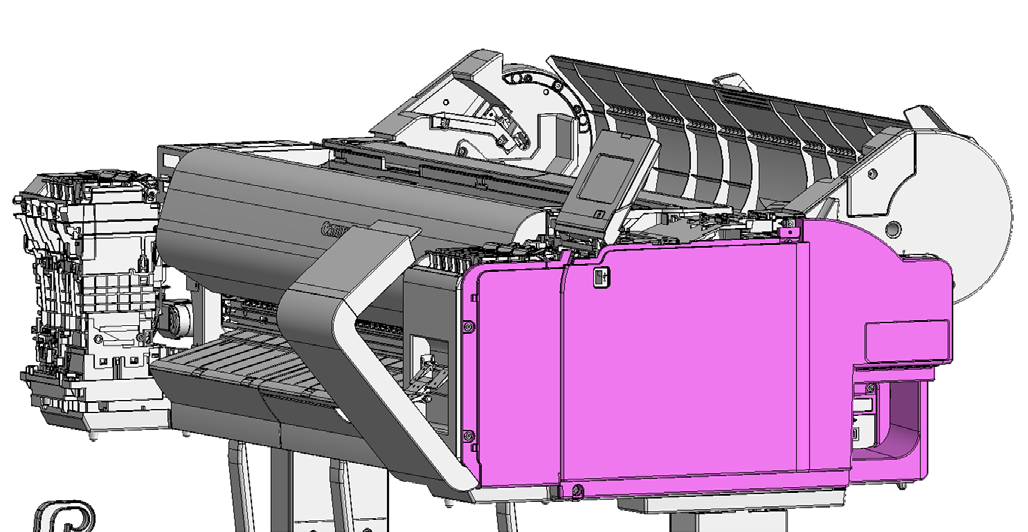

11. Снимите [1] КРЫШКА УЗЛА, СТОРОНА R [1].
12. Снимите [1] КРЫШКА УЗЛА, ПЕРЕДНЯЯ R.
13. Снимите [1] КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
14. Снимите [1] КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ R.
1. Открой [1] COVER UNIT, INK TANK L.
2. Извлеки [1] COVER UNIT, TOP L.
3. Открой [1] COVER UNIT, INK TANK R.

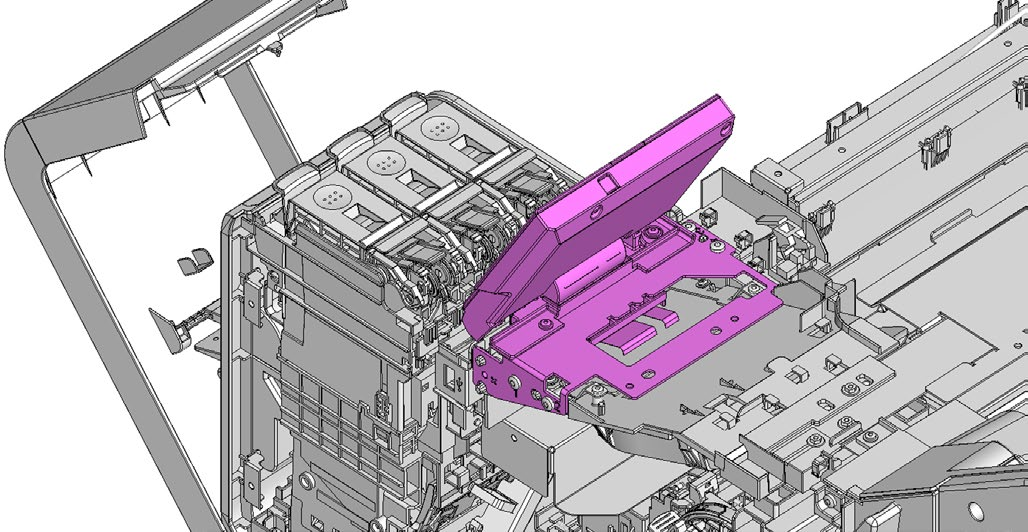

4. Поднимите [1] УЗЕЛ ОПЕРАЦИОННОЙ ПАНЕЛИ и снимите [2] КРЫШКА УЗЛА, ВЕРХНЯЯ R.

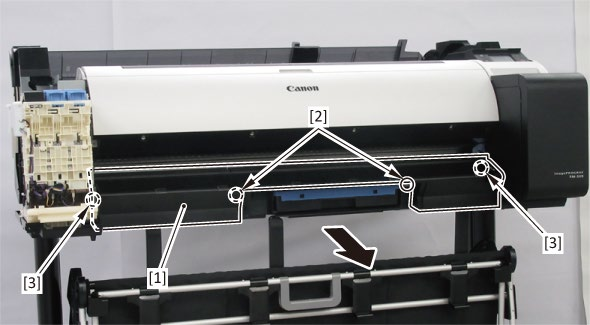

5. Снимите [1] КРЫШКА УЗЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте [1] крышку рулона и снимите [2] КРЫШКА, ЗАДНЯЯ.
7. Снимите [1] КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите [1] КРЫШКА УЗЛА, СТОРОНА L [1].
9. Снимите [1] КРЫШКА УЗЛА, ПЕРЕДНЯЯ L.
10. Снимите [1] КРЫШКА УЗЛА, СТОРОНА R.
11. Снимите [1] КРЫШКА УЗЛА, ПЕРЕДНЯЯ R [1].
12. Снимите КРЫШКА УЗЛА, ДОСТУП.

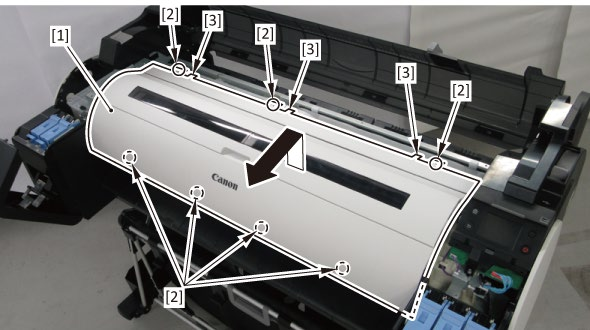

13. Снимите [1] верхнюю крышку.
14. Отделите [1] КРЫШКА, ПЕРЕДНЯЯ от [2] КРЫШКА, ВЕРХНЯЯ [2].
15. Снимите [1] деталь.
16. Снимите [1] УЗЕЛ ОПЕРАЦИОННОЙ ПАНЕЛИ.
17. Снимите [1] КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
18. Снимите [1] КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ R.

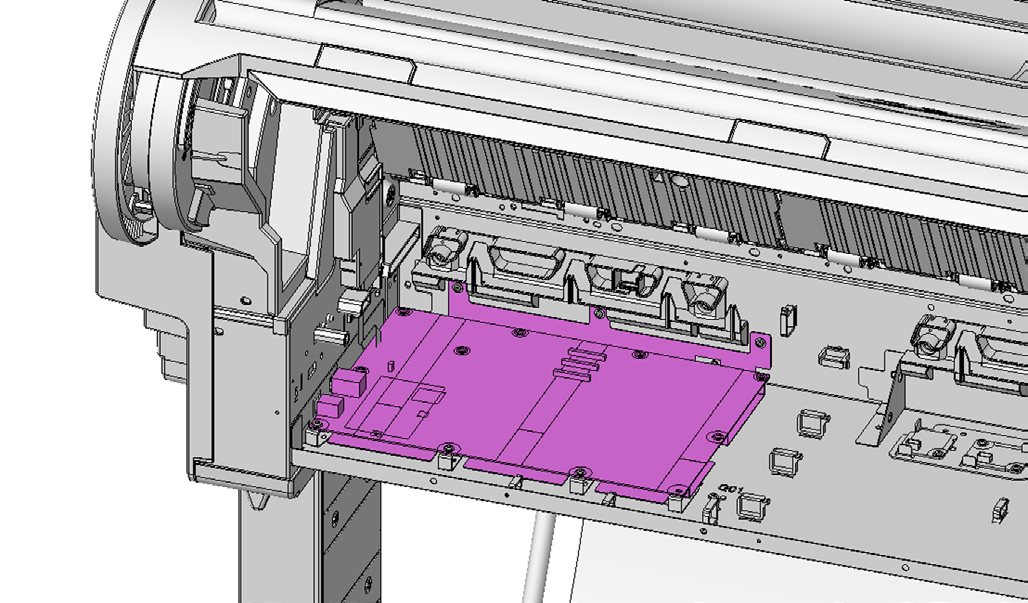

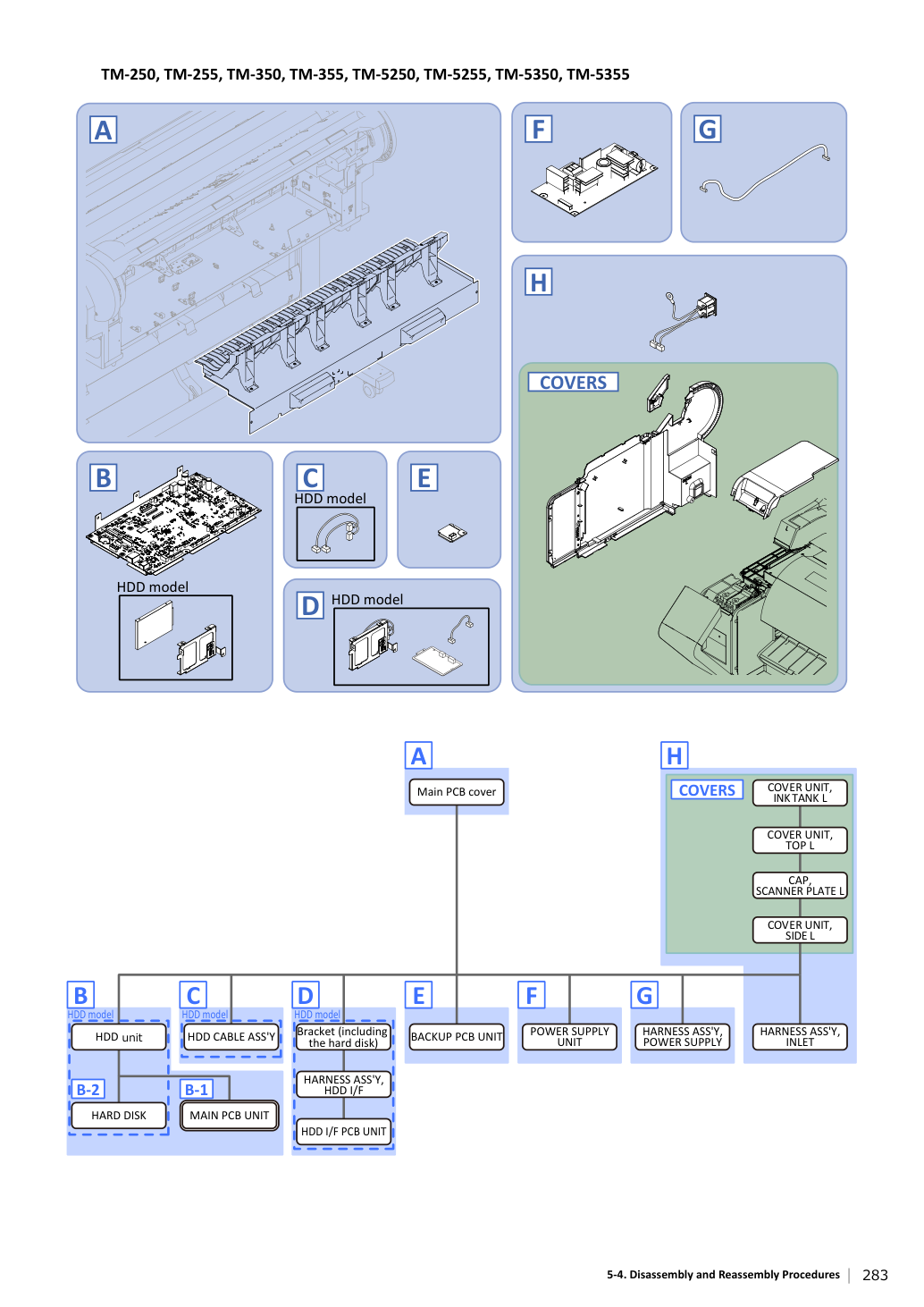

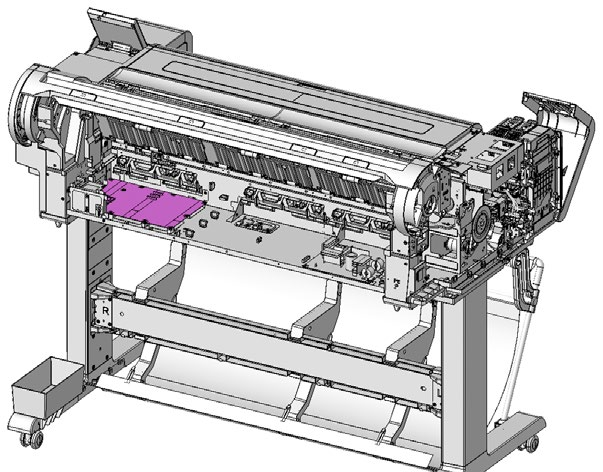

2. Крышка главной платы (Main PCB)

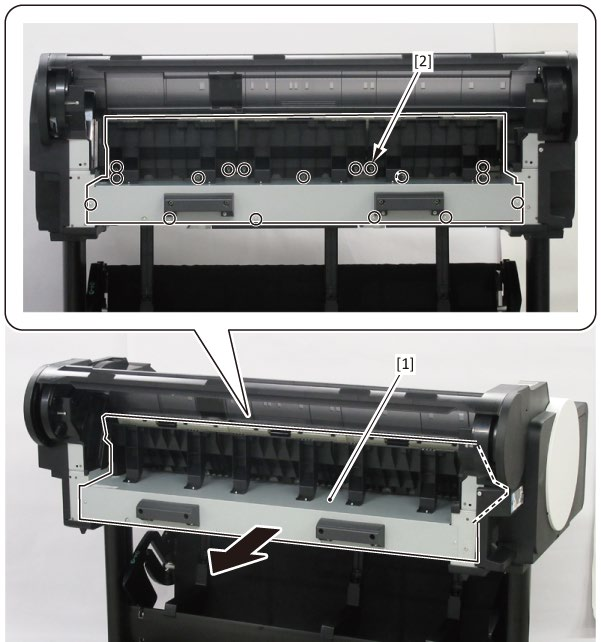

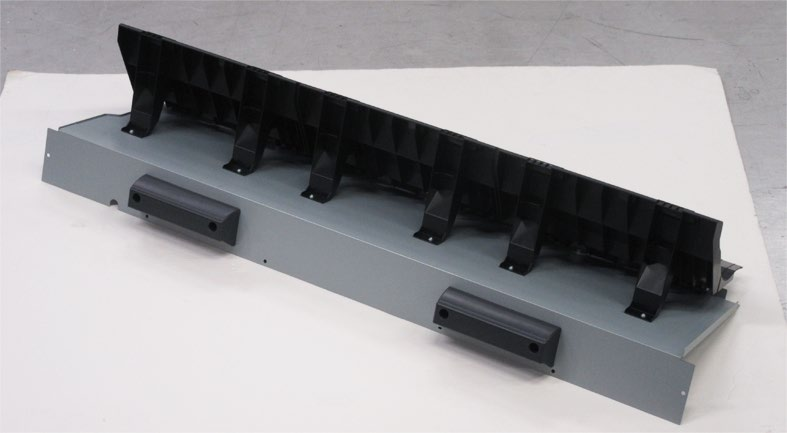

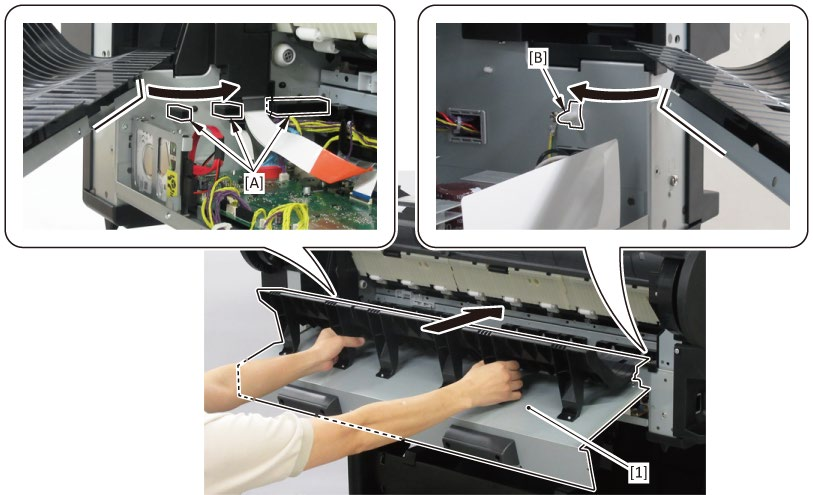

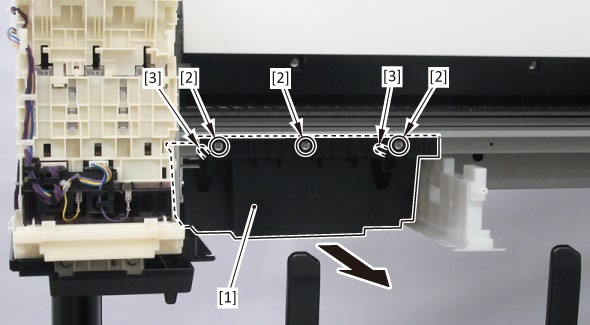

1. Снимите [1] крышку главной платы (включая УЗЕЛ НАПРАВЛЯЮЩЕЙ НИЖНЕЙ).
Примечания при снятии или установке узла:
При снятии [1] крышки главной платы (включая УЗЕЛ НАПРАВЛЯЮЩЕЙ НИЖНЕЙ) держите часть [A].
При установке [1] крышки главной платы (включая УЗЕЛ НАПРАВЛЯЮЩЕЙ НИЖНЕЙ) наденьте крышку на выступ [A] с левой стороны и выступ [B] с правой стороны.

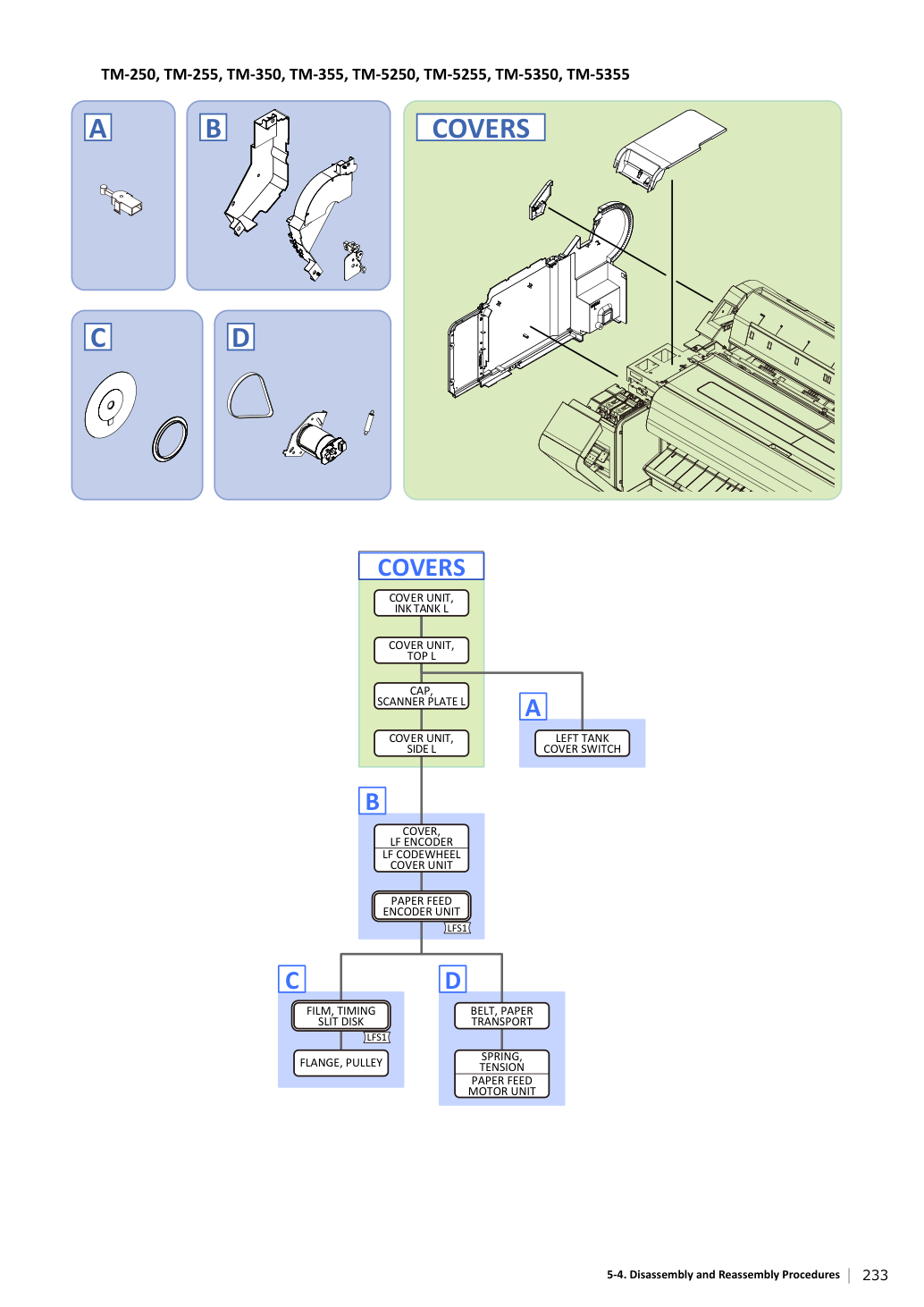

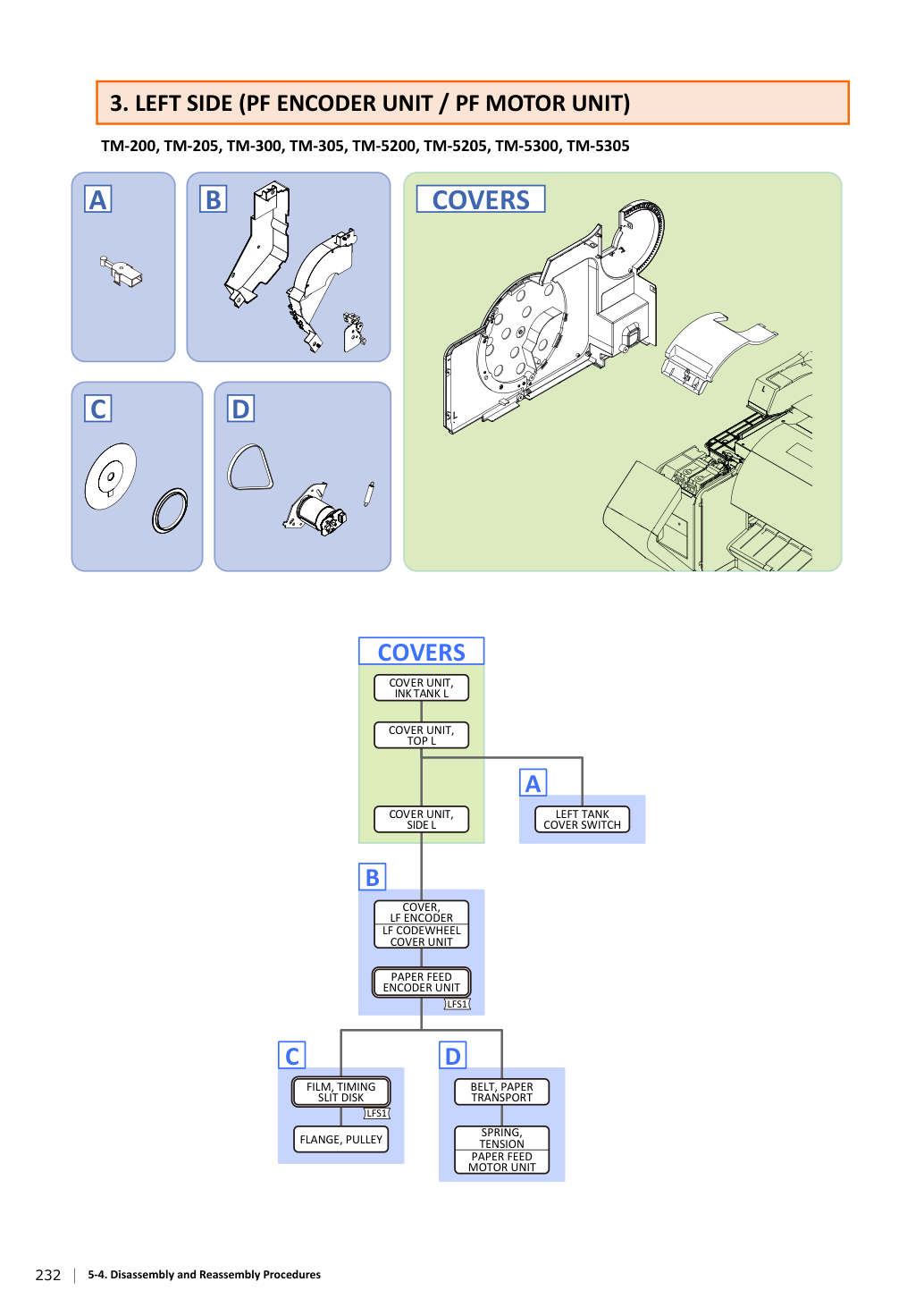

3. ЛЕВАЯ СТОРОНА (УЗЕЛ КОДЕРА ПОДАЧИ / УЗЕЛ ДВИГАТЕЛЯ ПОДАЧИ)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКА УЗЛА, ВЕРХНЯЯ L

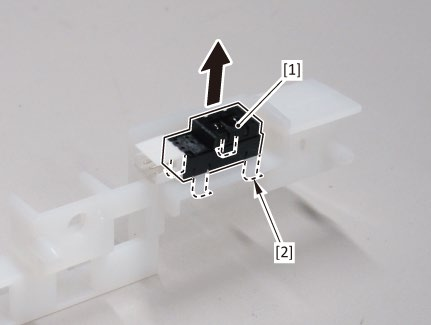

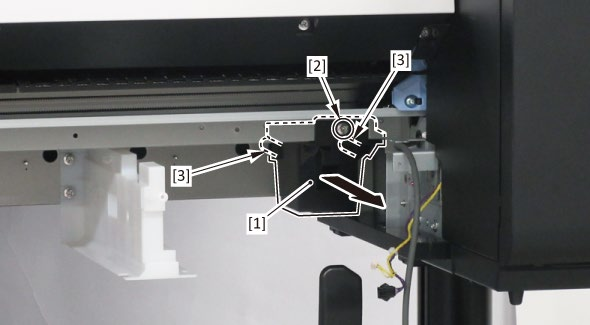

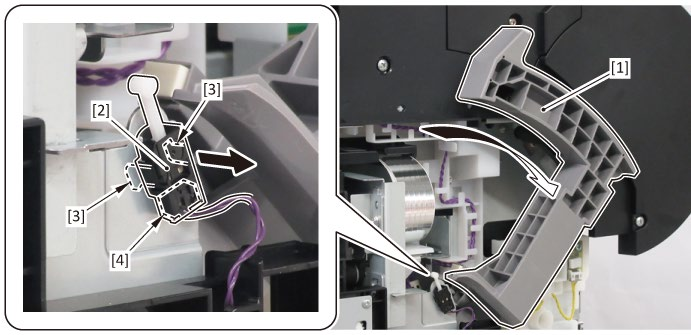

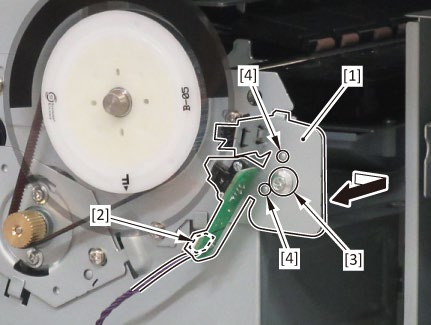

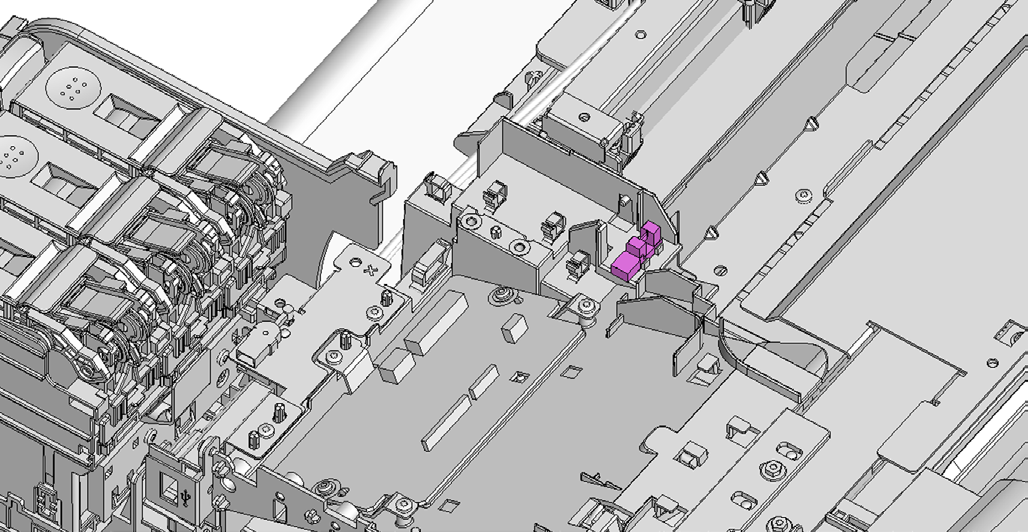

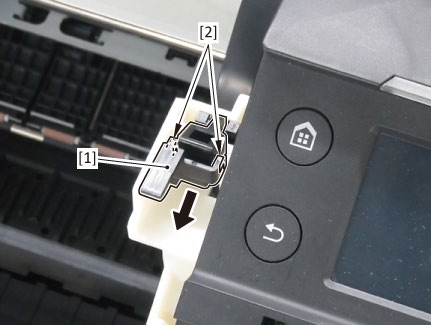

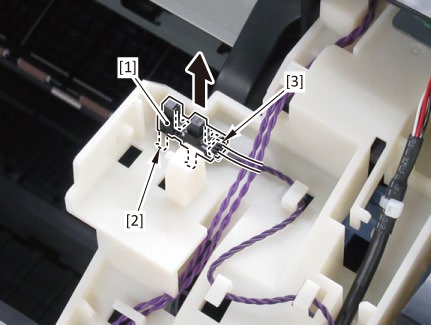

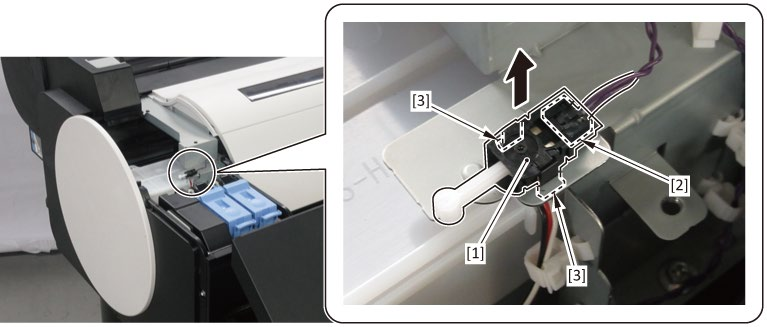

1. Снимите [1] ВЫКЛЮЧАТЕЛЬ КРЫШКИ ЛЕВОГО БАКА.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.

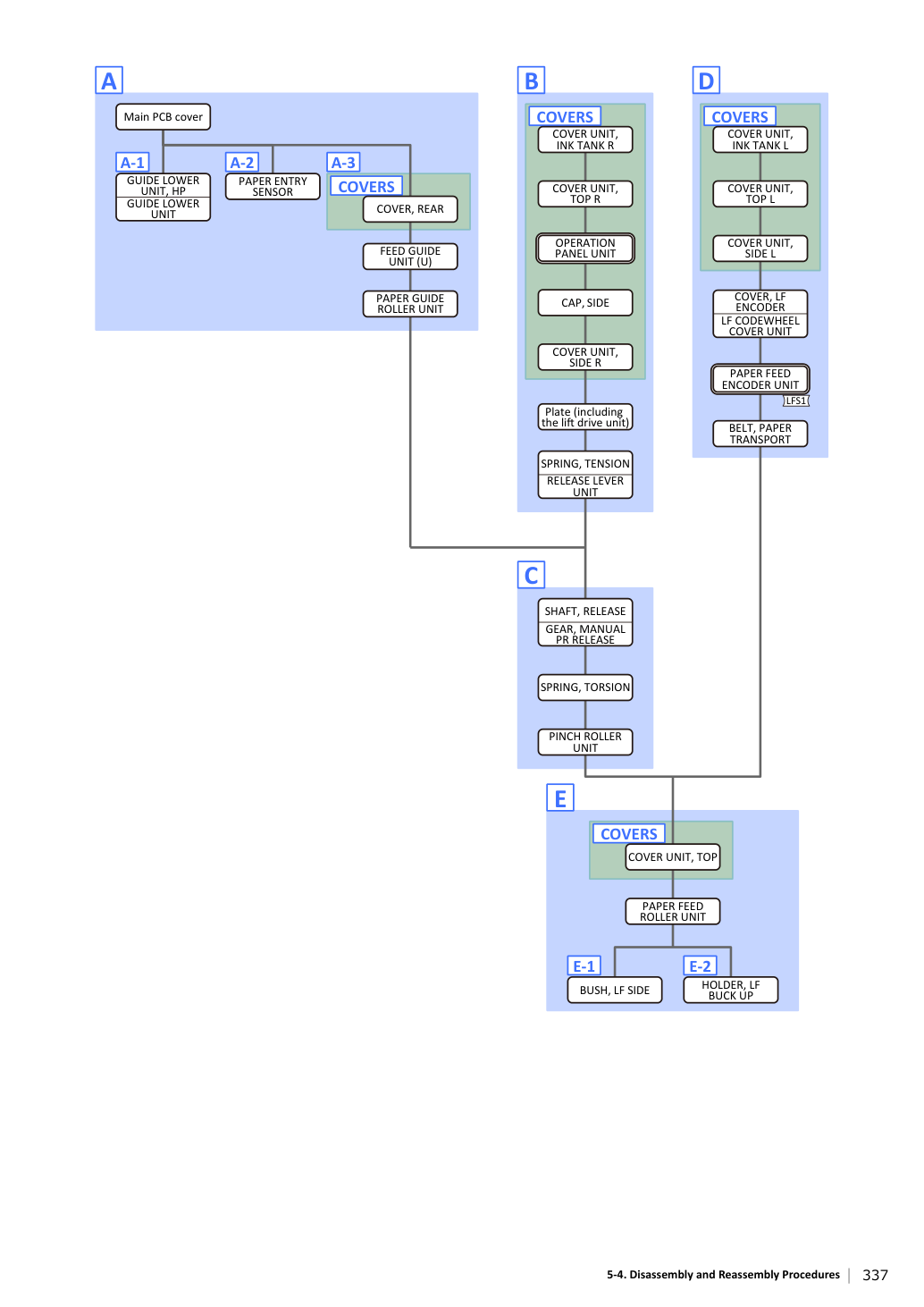

1. Снимите [1] КРЫШКА, КОДЕР LF.
2. Снимите [5] УЗЕЛ КРЫШКИ КОДОВОГО КОЛЕСА LF.
3. Снимите [1] УЗЕЛ КОДЕРА ПОДАЧИ БУМАГИ.
1. Снимите все детали по процедуре B.
2. Снимите [1] ПЛЕНКУ, ДИСК СИНХРОНИЗАЦИИ ЩЕЛИ.
3. Снимите [2] ФЛАНЕЦ, ШКИВа.
1. Снимите все детали по процедуре B.

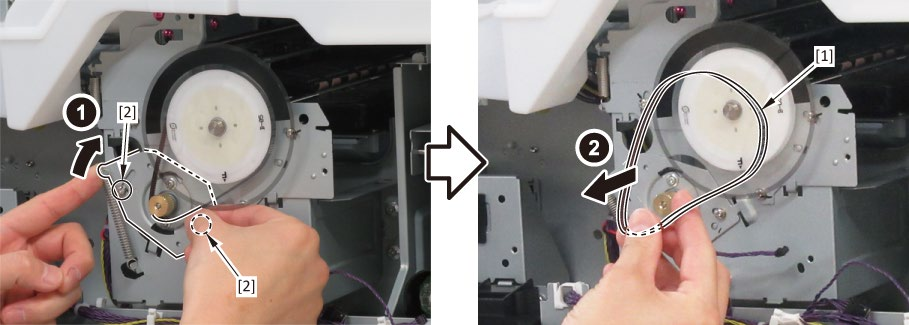

2. Снимите [1] РЕМЕНЬ, ПОДАЧА БУМАГИ.
Примечания при сборке узла:
1. Установите [1] РЕМЕНЬ, ПОДАЧА БУМАГИ.
Поверните шкив по часовой стрелке и против часовой стрелки по одному разу, чтобы убедиться, что ремень не соскакивает и лежит ровно и прямо на шкиве.

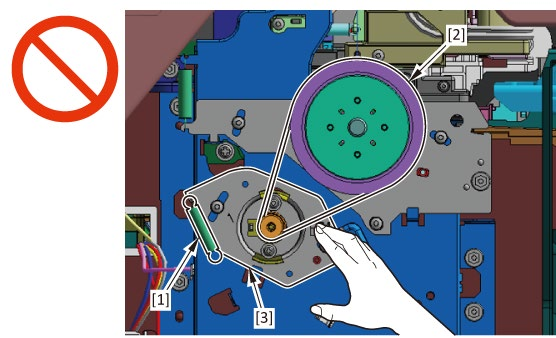

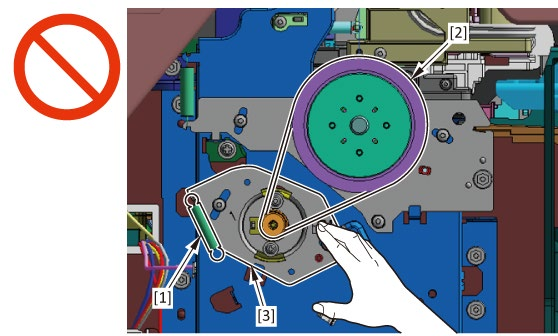

НЕ трогайте [1] ПРУЖИНУ, НАТЯЖЕНИЕ, [2] РЕМЕНЬ, ПОДАЧА БУМАГИ и [3] УЗЕЛ ДВИГАТЕЛЯ ПОДАЧИ БУМАГИ до затягивания винтов.

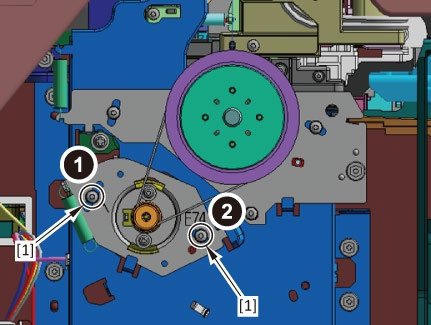

2. Затяните [1] два винта в порядке номеров ниже.

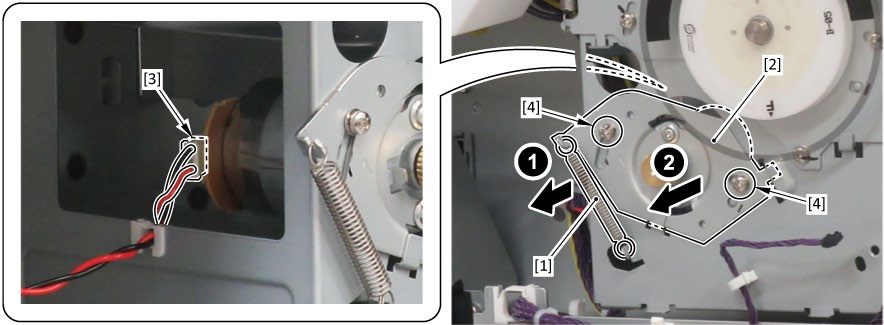

3. Снимите [1] ПРУЖИНУ, НАТЯЖЕНИЕ.

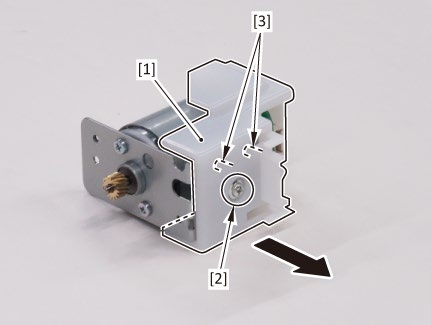

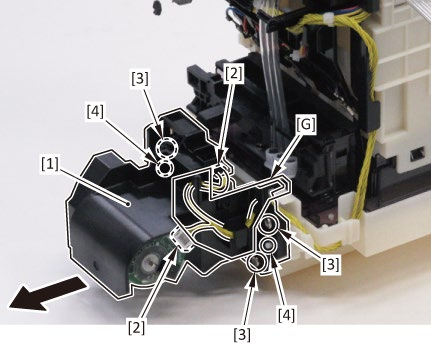

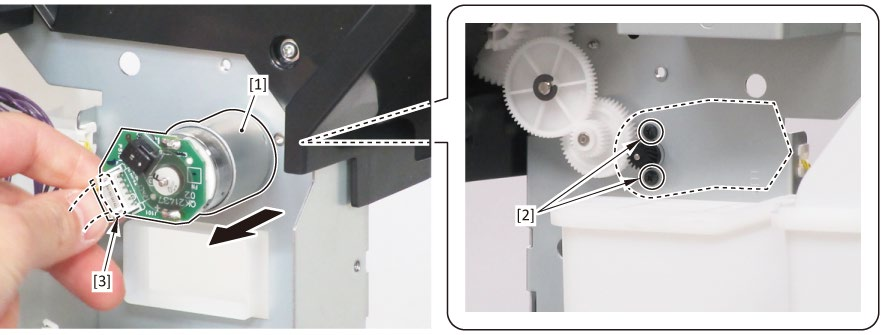

4. Снимите [2] УЗЕЛ ДВИГАТЕЛЯ ПОДАЧИ БУМАГИ.

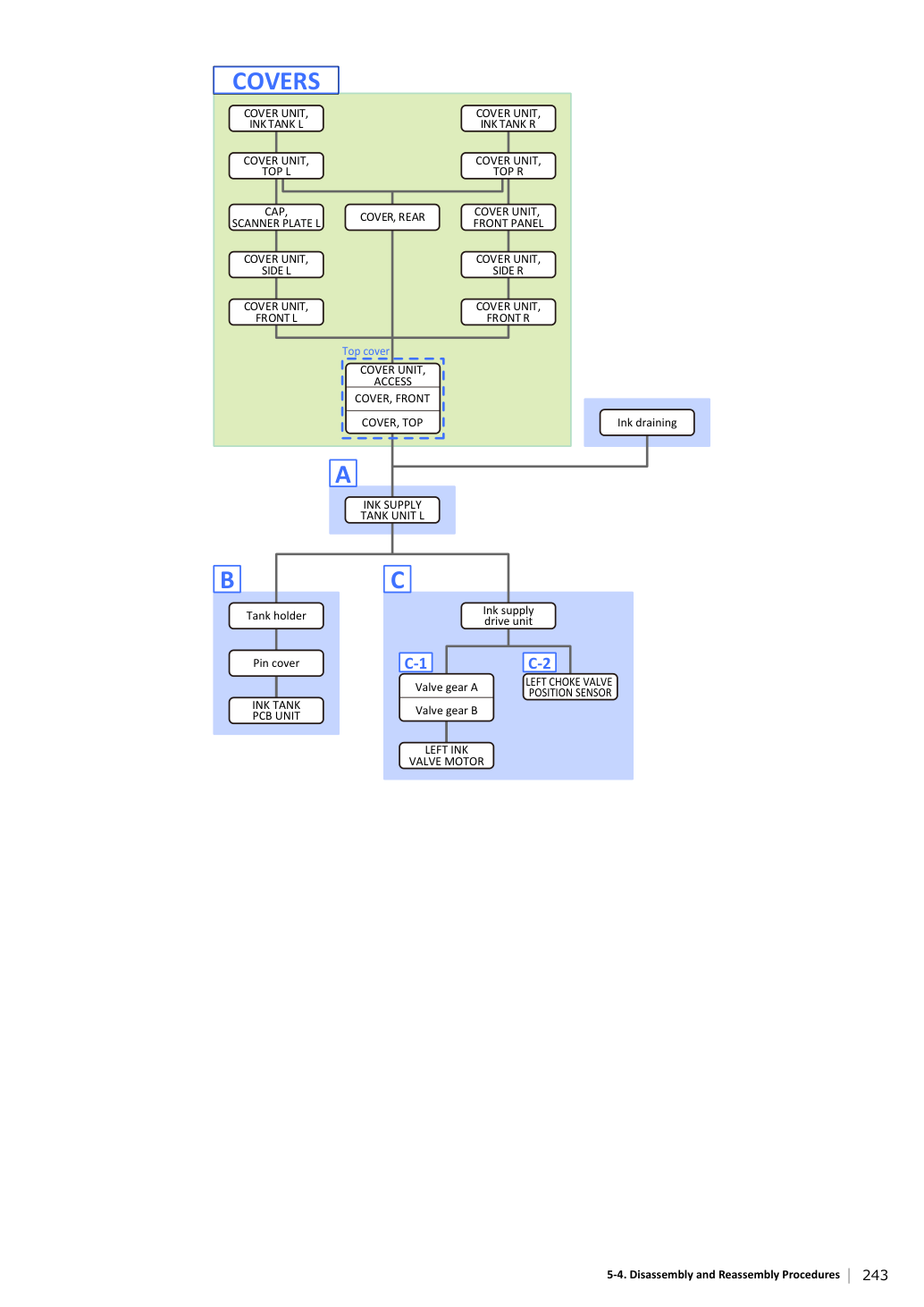

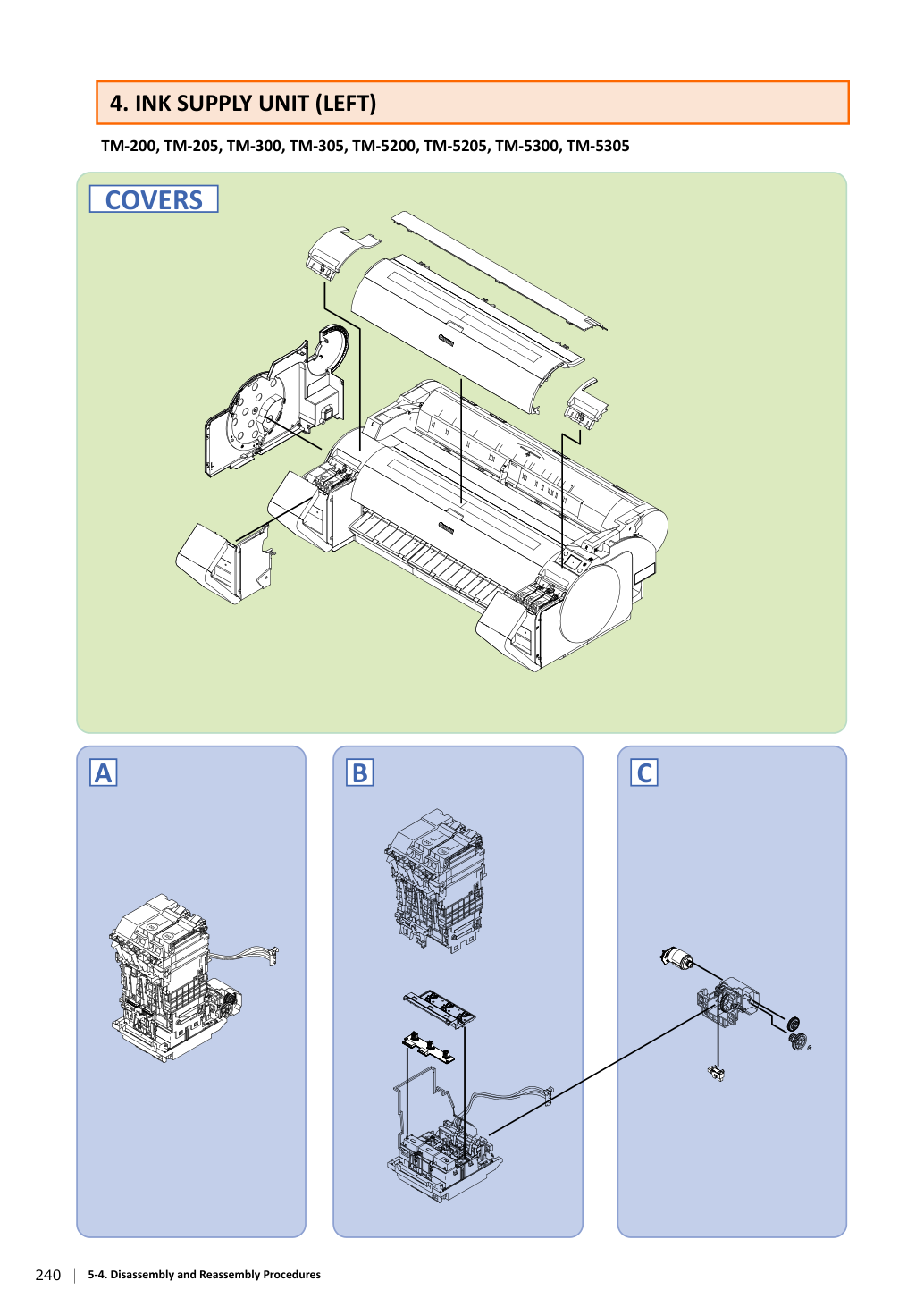

4. УЗЕЛ ПОДАЧИ ЧЕРНИЛ (ЛЕВЫЙ)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.
1. Снимите [1] переходник трубки.
Оберните переходник [1] бумажным полотенцем и т.п., поместите их в [2] пластиковый пакет и закройте пакет.

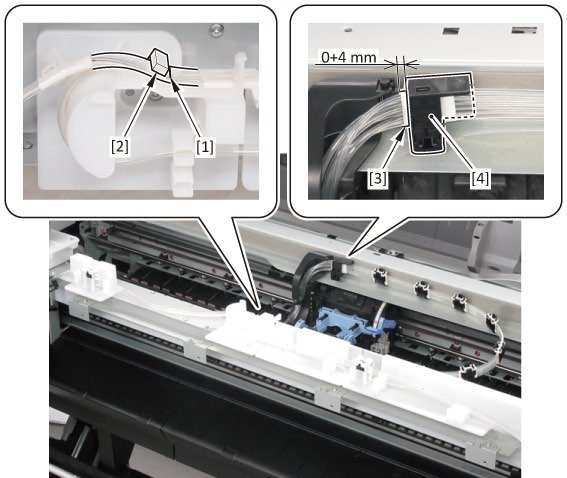

Примечания при сборке УЗЕЛА ТРУБКИ ПОДАЧИ ЧЕРНИЛ:
Убедитесь, что трубка чернил и переходник плотно вставлены до конца направляющей.

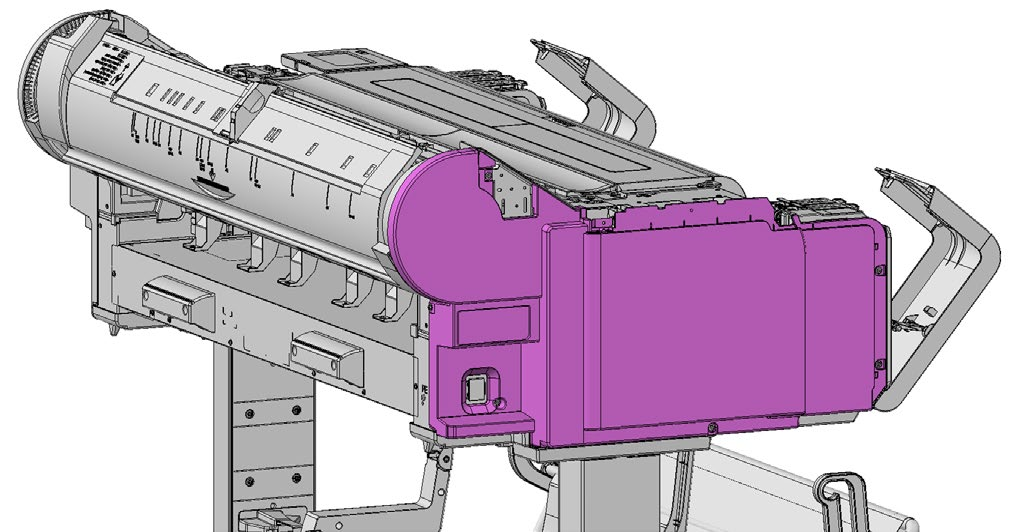

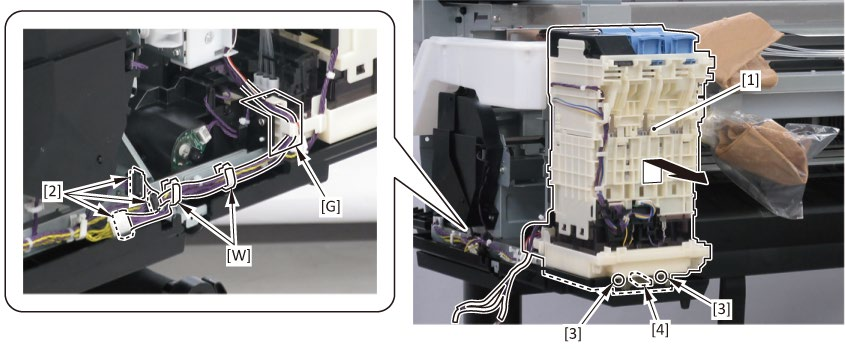

2. Снимите [1] УЗЕЛ БАК ПОДАЧИ ЧЕРНИЛ Л.
1. Снимите все детали в процедуре А.

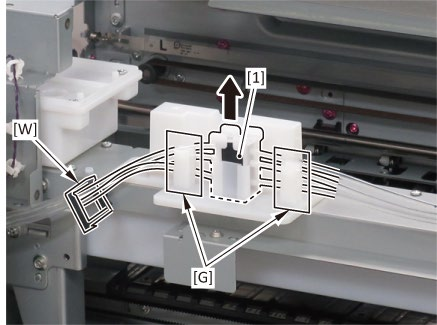

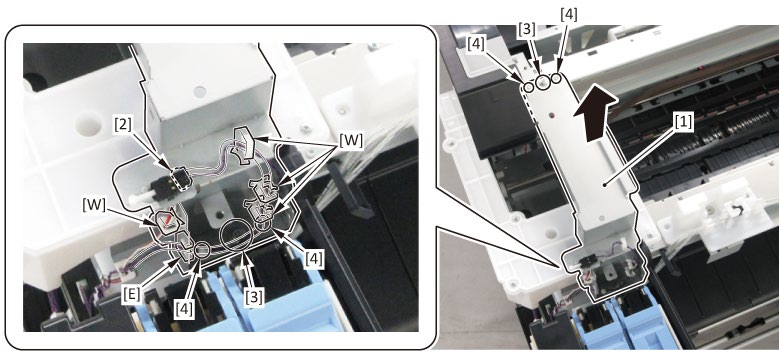

2. Отсоедините [1] жгут и [2] трубку от направляющей.
3. Снимите [1] держатель бака.
4. Снимите [1] крышку штифта.
5. Снимите [1] УЗЕЛ ПЛАТА УПРАВЛЕНИЯ БАК ЧЕРНИЛ.
1. Снимите все детали в процедуре А.

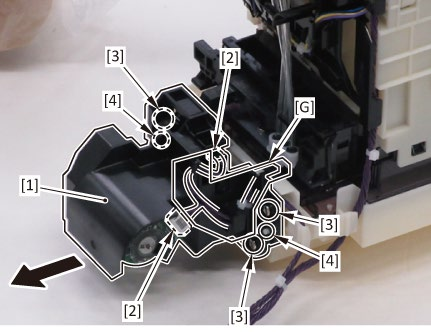

2. Снимите [1] узел привода подачи чернил.

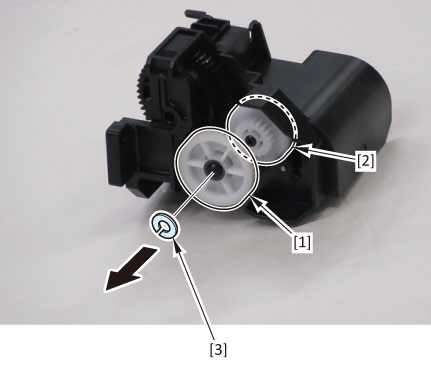

3. Снимите [1] шестерню клапана А и [2] шестерню клапана В.
4. Снимите [1] ЛЕВЫЙ ДВИГАТЕЛЬ КЛАПАНА ЧЕРНИЛ.

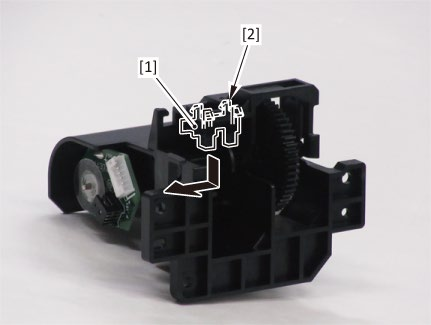

3. Снимите [1] ДАТЧИК ПОЛОЖЕНИЯ ЛЕВОГО ДРОССЕЛЬНОГО КЛАПАНА.

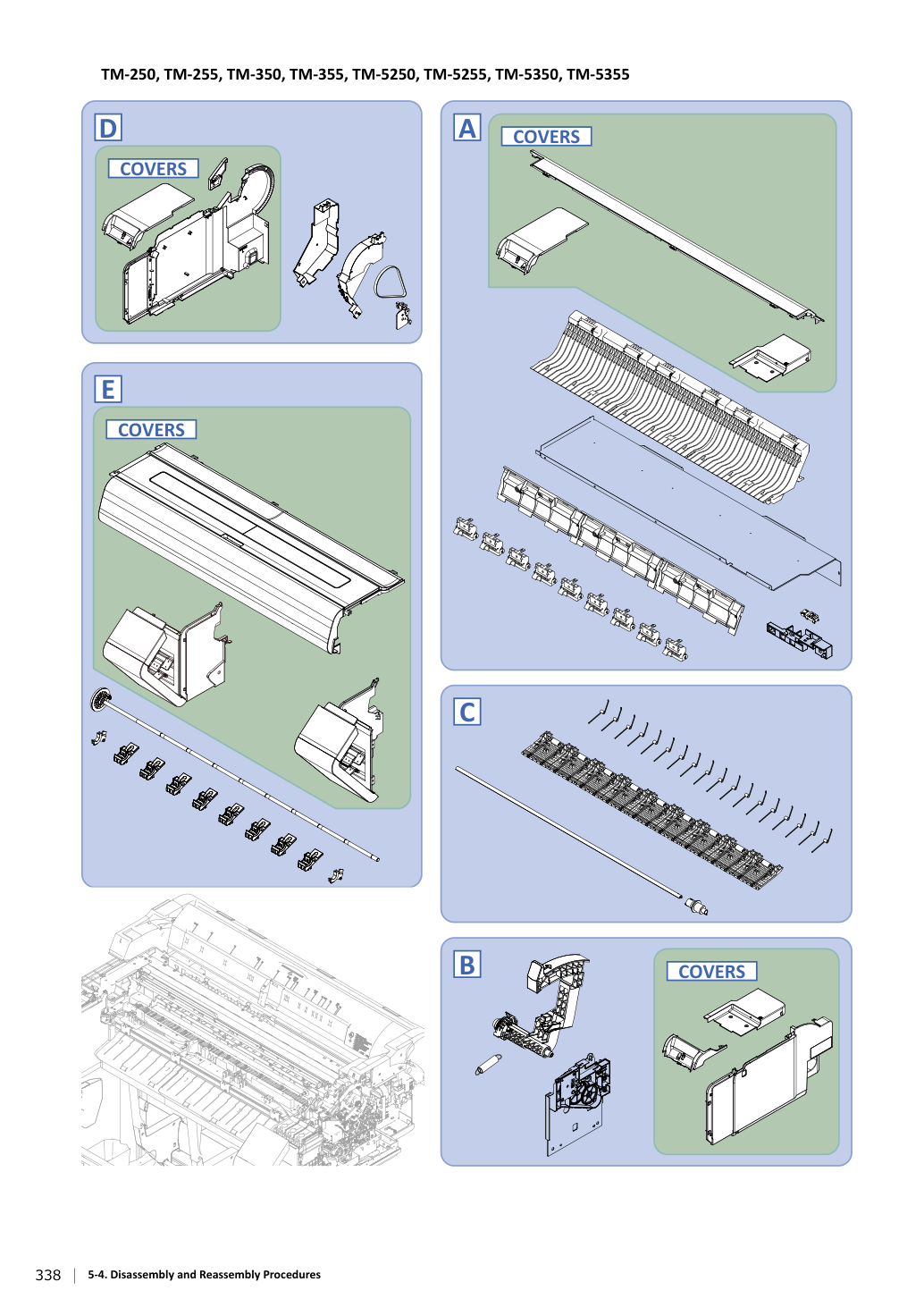

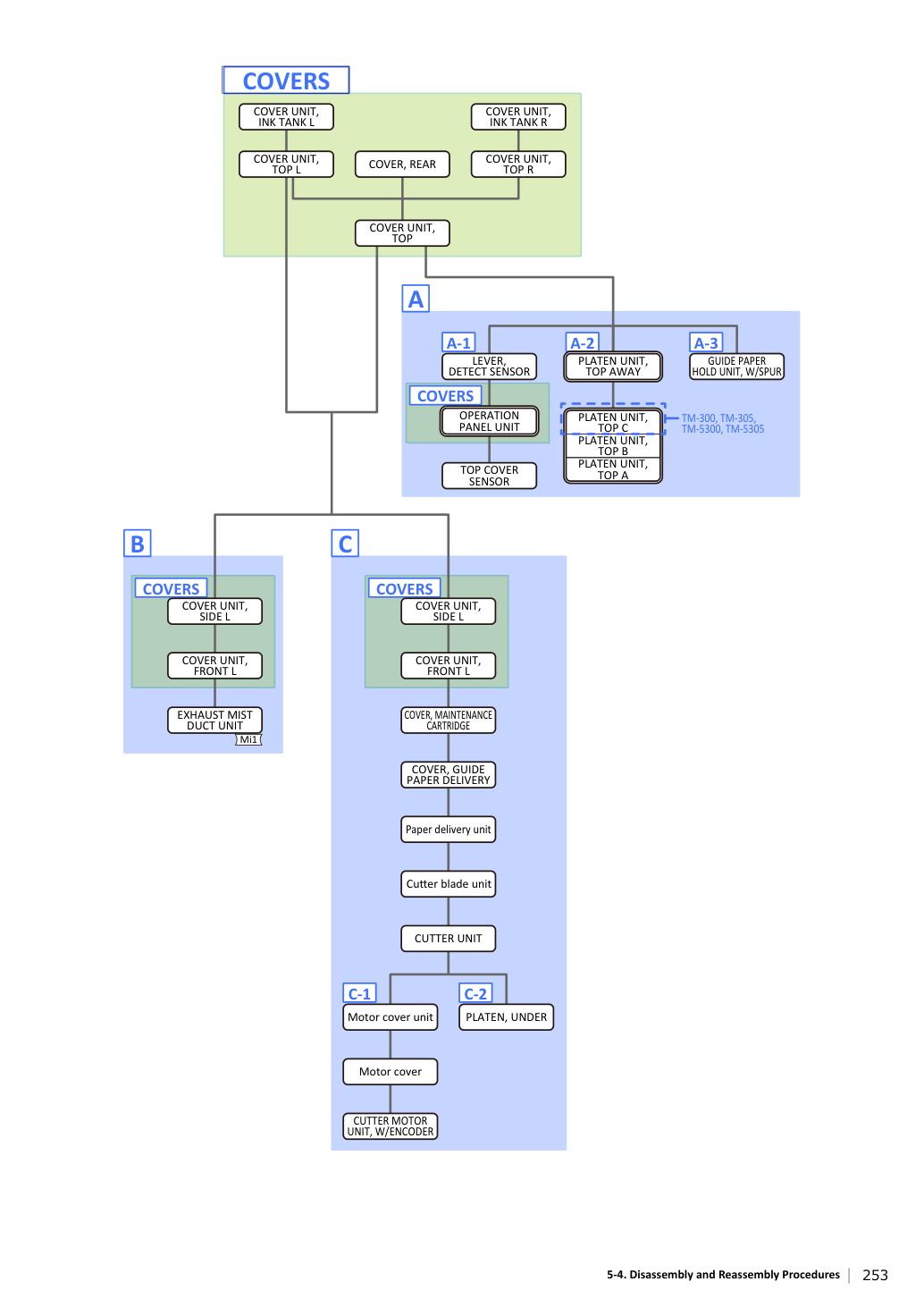

5. ВЕРХНЯЯ КРЫШКА (УЗЕЛ ВЫТЯЖНОГО ВОЗДУХОПРОВОДА ТУМАНА / УЗЕЛ РЕЗАКА)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.

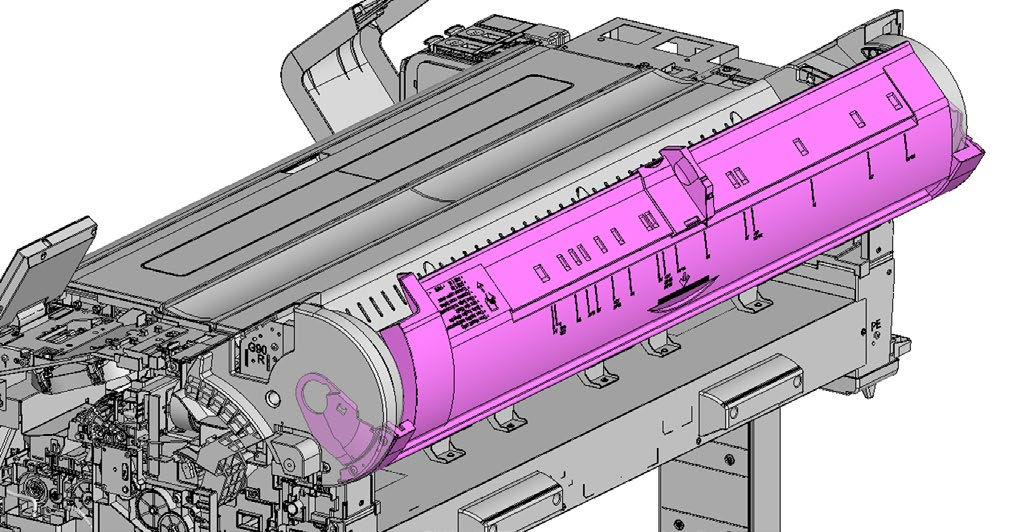

13. Снимите верхнюю крышку.

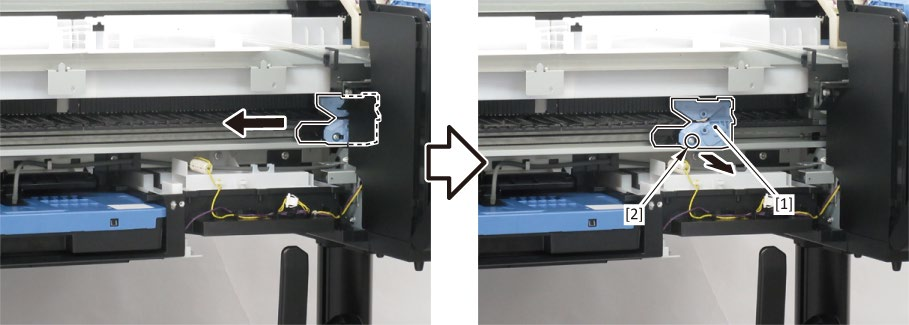

1. Снимите [1] РЫЧАГ, ДАТЧИК ОБНАРУЖЕНИЯ.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
2. Снимите [1] ДАТЧИК ВЕРХНЕЙ КРЫШКИ.
15. Снимите детали.
16. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
2. Снимите [1] ДАТЧИК ВЕРХНЕЙ КРЫШКИ.
3. Снимите [1] УЗЕЛ ПЕЧАТНОЙ ПЛАТЫ ПАНЕЛИ УПРАВЛЕНИЯ.

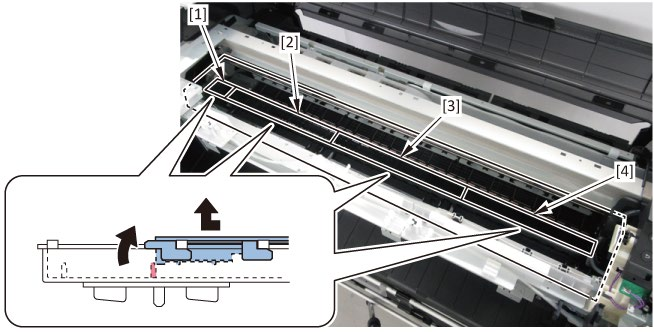

1. Снимите [1] УЗЕЛ ПРИЖИМНОГО ВАЛИКА, ВЕРХНИЙ НАРУЖНЫЙ, [2] УЗЕЛ ПРИЖИМНОГО ВАЛИКА, ВЕРХНИЙ C, [3] УЗЕЛ ПРИЖИМНОГО ВАЛИКА, ВЕРХНИЙ B и [4] УЗЕЛ ПРИЖИМНОГО ВАЛИКА.
1. Снимите [1] УЗЕЛ НАПРАВЛЯЮЩЕЙ БУМАГИ С УДЕРЖИВАЮЩЕЙ ШПОРОЙ.
Примечания при сборке узла:
Проверьте, что [1] узел ножа резака и [2] держатель шпоры установлены в надлежащее положение, и убедитесь, что [3] шпора правильно поднята.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.

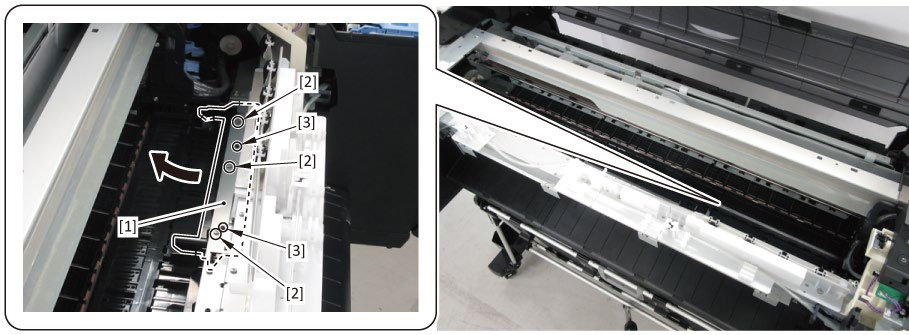

1. Снимите [1] пластину.
2. Снимите [1] УЗЕЛ ВЫПУСКНОГО ВОЗДУХОВОДА С ТУМАНОМ.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.

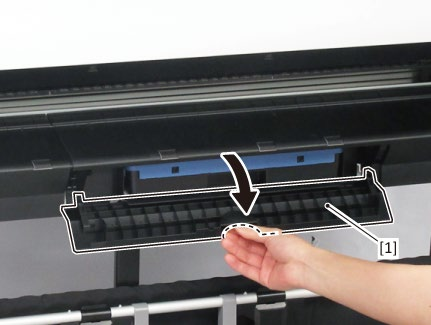

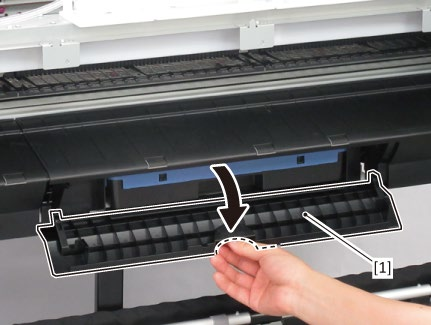

1. Откройте [1] КРЫШКУ, КАРТРИДЖ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

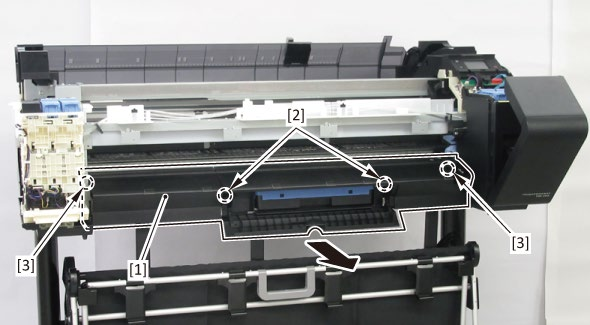

2. Снимите [1] КРЫШКУ, НАПРАВЛЯЮЩАЯ ПОДАЧИ БУМАГИ.
3. Снимите [1] узел подачи бумаги.

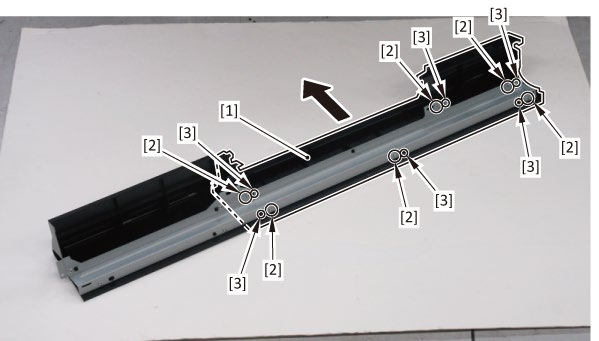

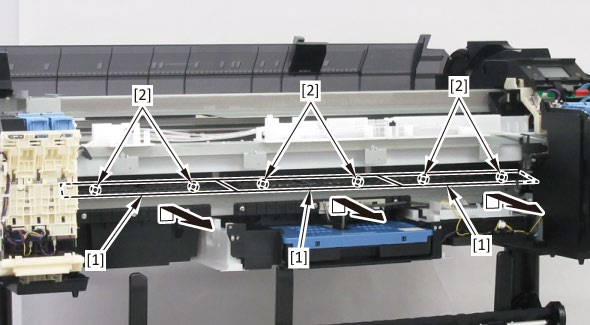

4. Снимите по три винта с трёх [1] ПРИЖИМНЫЙ ВАЛИК, НИЖНИЙ (для модели 24", два [1] ПРИЖИМНЫЙ ВАЛИК, НИЖНИЙ).
5. Снимите [1] узел ножа резака.
6. Снимите [1] УЗЕЛ РЕЗАКА.
7. Снимите [1] узел крышки двигателя.
8. Снимите [1] крышку двигателя.
9. Снимите [1] УЗЕЛ ДВИГАТЕЛЯ РЕЗАКА С ЭНКОДЕРОМ.
7. Снимите три [1] ПРИЖИМНЫЙ ВАЛИК, НИЖНИЙ (для модели 24", два ПРИЖИМНЫЙ ВАЛИК, НИЖНИЙ).

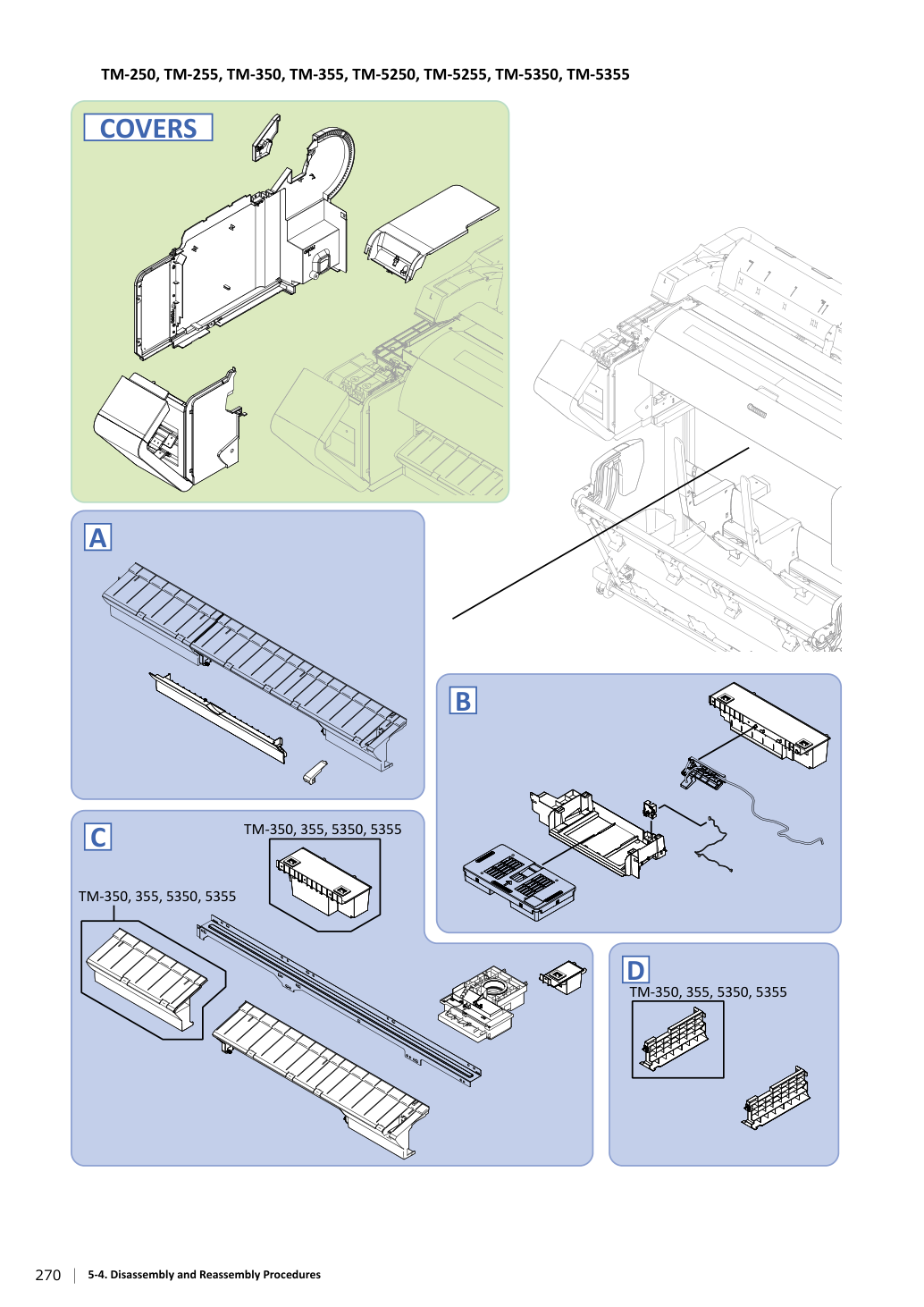

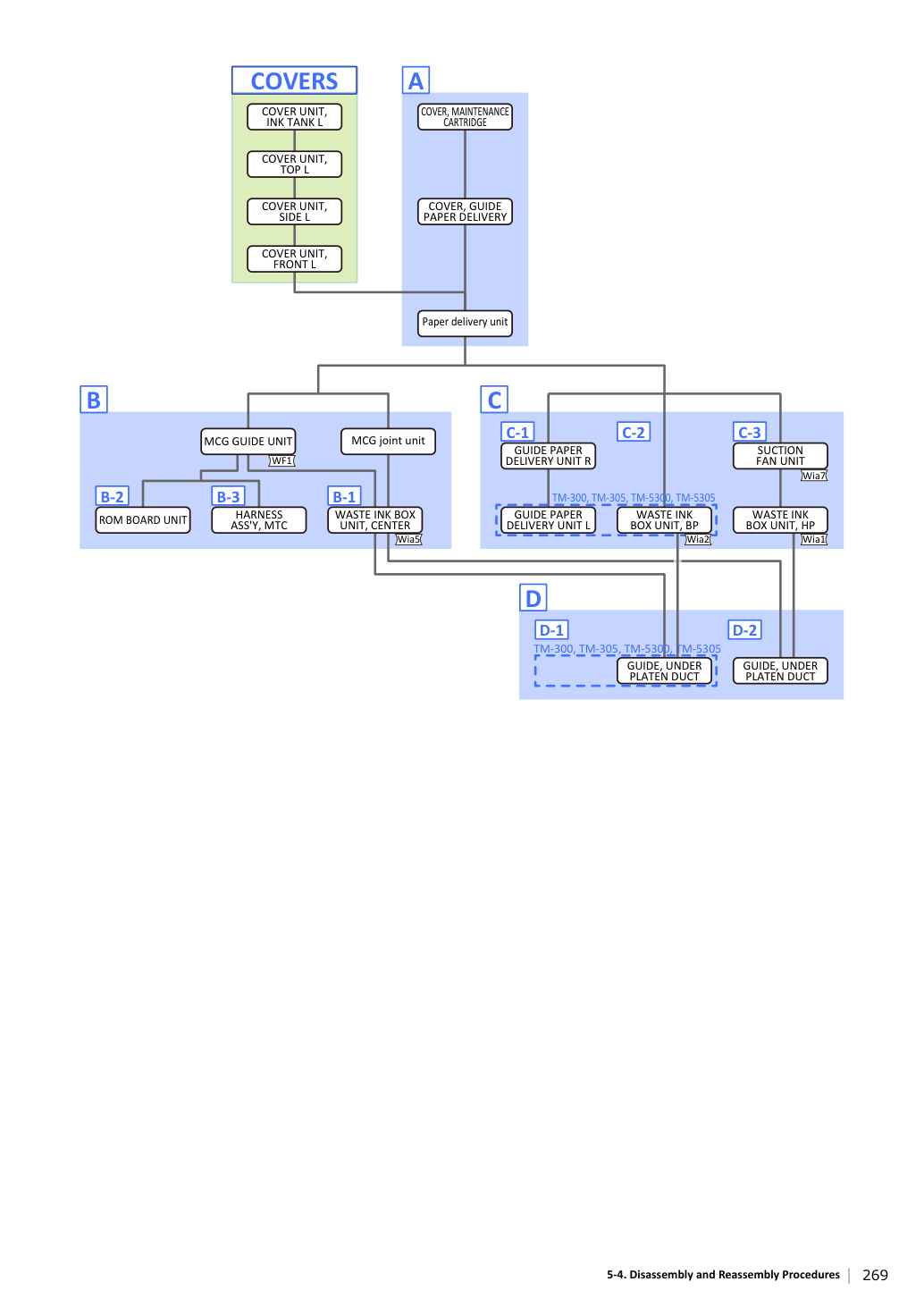

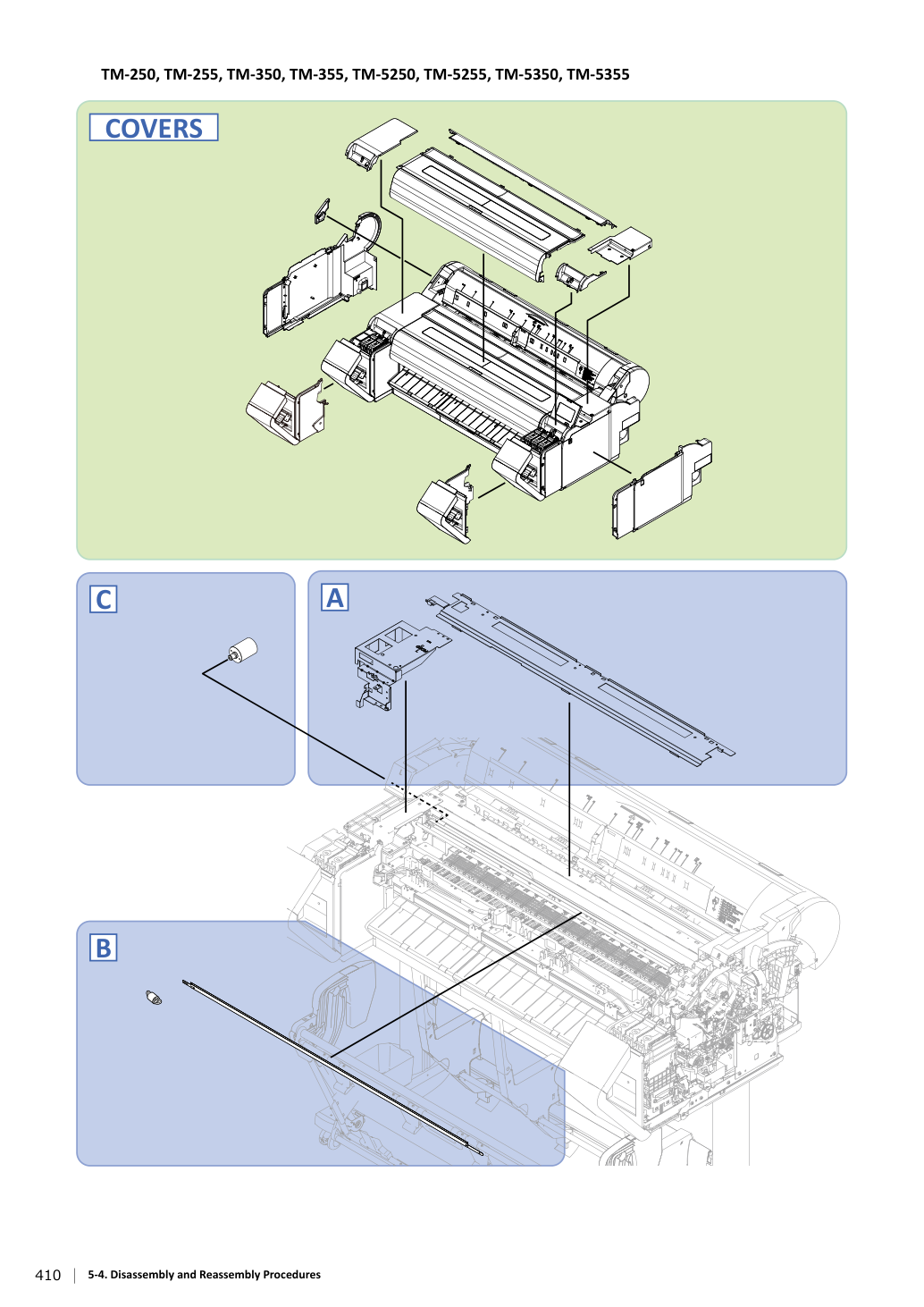

6. ПЕРЕДНЯЯ ЧАСТЬ (УЗЕЛ ЯЩИКА ОТРАБОТАННЫХ ЧЕРНИЛ / УЗЕЛ ВАКУУМНОГО ВЕНТИЛЯТОРА)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
1. Откройте [1] КРЫШКУ, КАРТРИДЖ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
2. Снимите [1] КРЫШКУ, НАПРАВЛЯЮЩАЯ ПОДАЧИ БУМАГИ.
3. Снимите [1] узел подачи бумаги.
1. Снимите все детали в процедуре А.

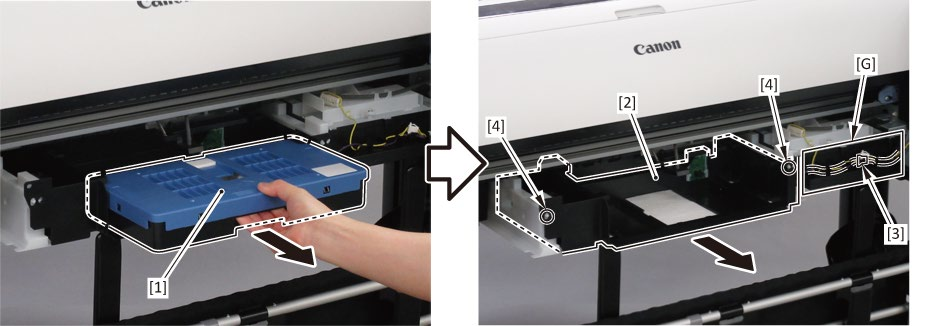

2. Снимите [1] картридж техническое обслуживание и снимите [2] УЗЕЛ НАПРАВЛЯЮЩЕЙ MCG.

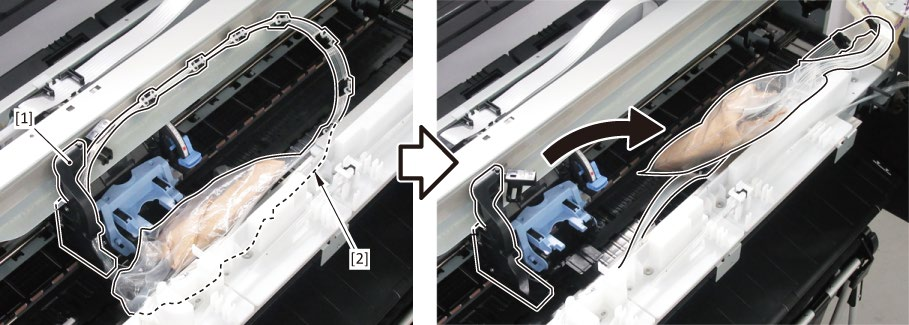

3. Отсоедините [1] трубку и снимите [2] узел соединения MCG.
Оберните конец трубки и соединительную часть бумажным полотенцем и т.п., чтобы предотвратить утечку чернил.

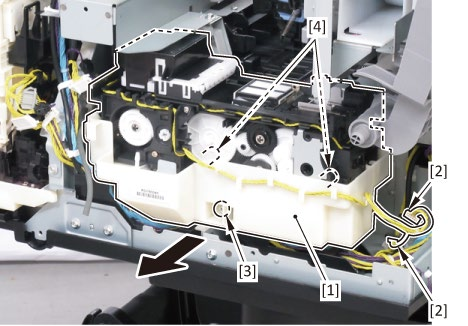

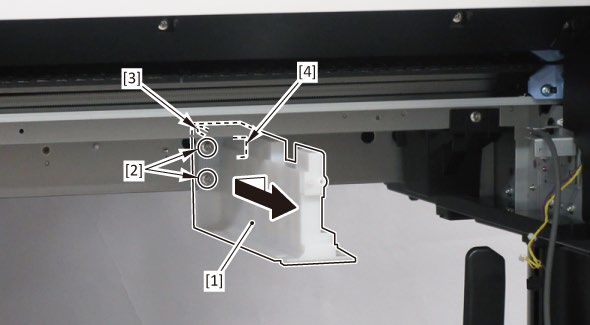

4. Снимите [1] УЗЕЛ ЯЩИКА ОТРАБОТАННЫХ ЧЕРНИЛ, ЦЕНТРАЛЬНЫЙ.
4. Снимите [2] УЗЕЛ ROM ПЛАТЫ с [1] УЗЛА НАПРАВЛЯЮЩЕЙ MCG.
4. Отпустите и отсоедините [1] ЖГУТ В СБОРЕ, MTC.
1. Снимите все детали в процедуре А.

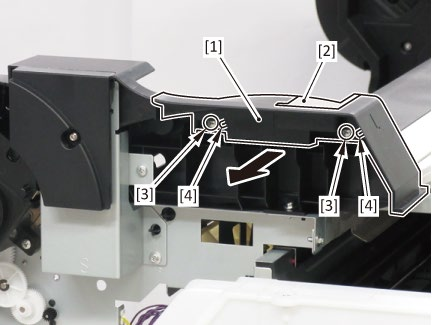

2. Снимите [1] УЗЕЛ НАПРАВЛЯЮЩЕЙ ПОДАЧИ БУМАГИ R.
3. Снимите [1] УЗЕЛ НАПРАВЛЯЮЩЕЙ ПОДАЧИ БУМАГИ L.
2. Снимите [1] УЗЕЛ ЯЩИКА ОТРАБОТАННЫХ ЧЕРНИЛ, BP.
2. Снимите [1] УЗЕЛ ВАКУУМНОГО ВЕНТИЛЯТОРА.
3. Снимите [1] УЗЕЛ ЯЩИКА ОТРАБОТАННЫХ ЧЕРНИЛ, HP.
1. Снимите все детали в процедурах A, B и C.
2. Снимите [1] НАПРАВЛЯЮЩАЯ, ВОЗДУХОВОД ПОД ПРИЖИМНЫМ ВАЛИКОМ.
2. Снимите [1] НАПРАВЛЯЮЩАЯ, ВОЗДУХОВОД ПОД ПРИЖИМНЫМ ВАЛИКОМ.
7. УЗЕЛ ГЛАВНОЙ ПЕЧАТНОЙ ПЛАТЫ / УЗЕЛ БЛОКА ПИТАНИЯ / ЖЕСТКИЙ ДИСК
1. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)
1. Снимите все детали в процедуре А.
2. Снимите [1] кронштейн (с ЖЕСТКИМ ДИСКОМ).

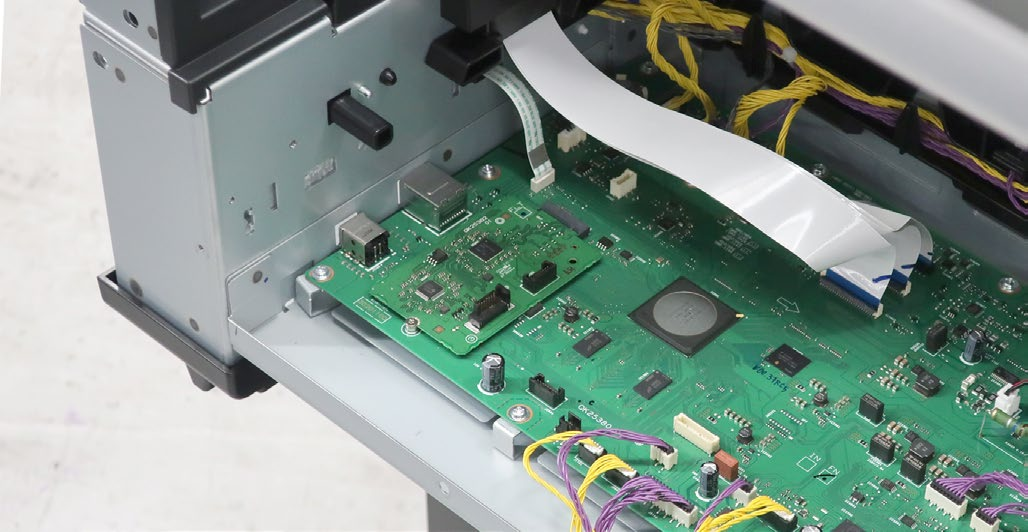

3. Снимите [1] УЗЕЛ ГЛАВНОЙ ПЕЧАТНОЙ ПЛАТЫ.
3. Снимите [1] УЗЕЛ ГЛАВНОЙ ПЕЧАТНОЙ ПЛАТЫ.

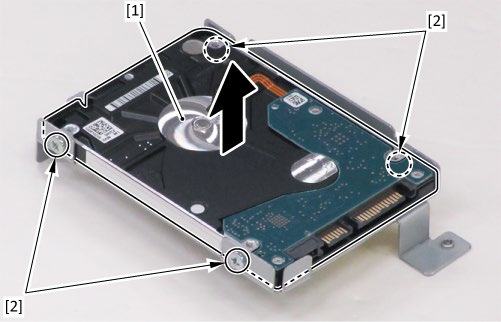

3. Извлеки [1] ЖЕСТКИЙ ДИСК.
1. Снимите все детали в процедуре А.
2. Отсоедини [1] КАБЕЛЬ В СБОРЕ HDD.
1. Снимите все детали в процедуре А.
2. Извлеки [1] кронштейн (включая жесткий диск).
3. Отсоедини [1] ЖГУТ В СБОРЕ, HDD I/F.
4. Извлеки [1] БЛОК PCB HDD I/F.
1. Снимите все детали в процедуре А.
2. Извлеки [1] БЛОК PCB РЕЗЕРВНОЙ КОПИИ.
1. Снимите все детали в процедуре А.

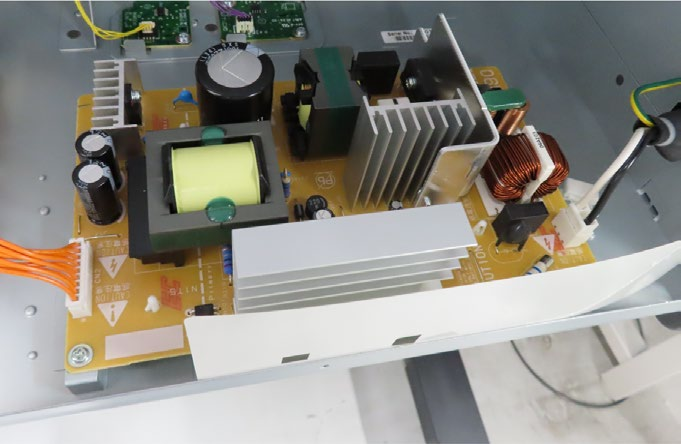

2. Извлеки [1] БЛОК ПИТАНИЯ.
1. Снимите все детали в процедуре А.

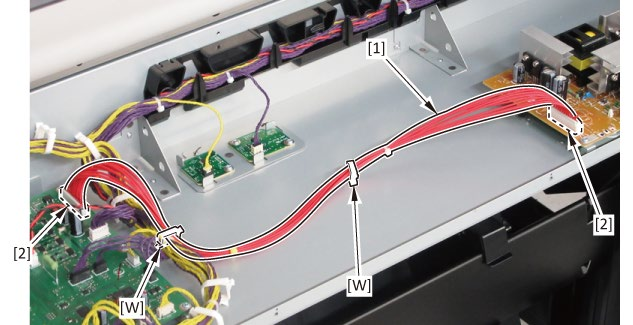

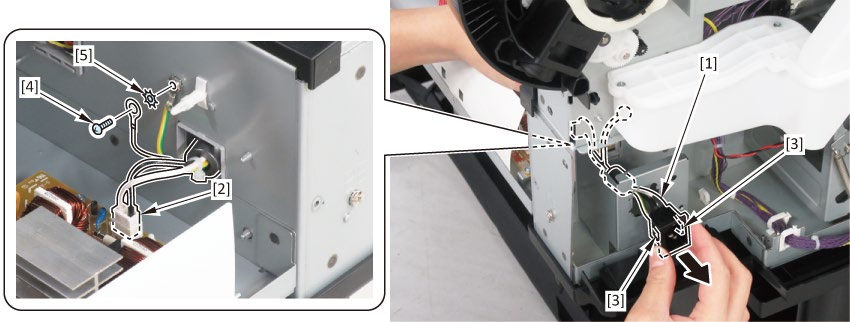

2. Отожми и отсоедини [1] ЖГУТ В СБОРЕ, БЛОК ПИТАНИЯ.
1. Снимите все детали в процедуре А.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
7. Извлеки КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
2. Отожми и отсоедини [1] ЖГУТ В СБОРЕ, ВПУСК.

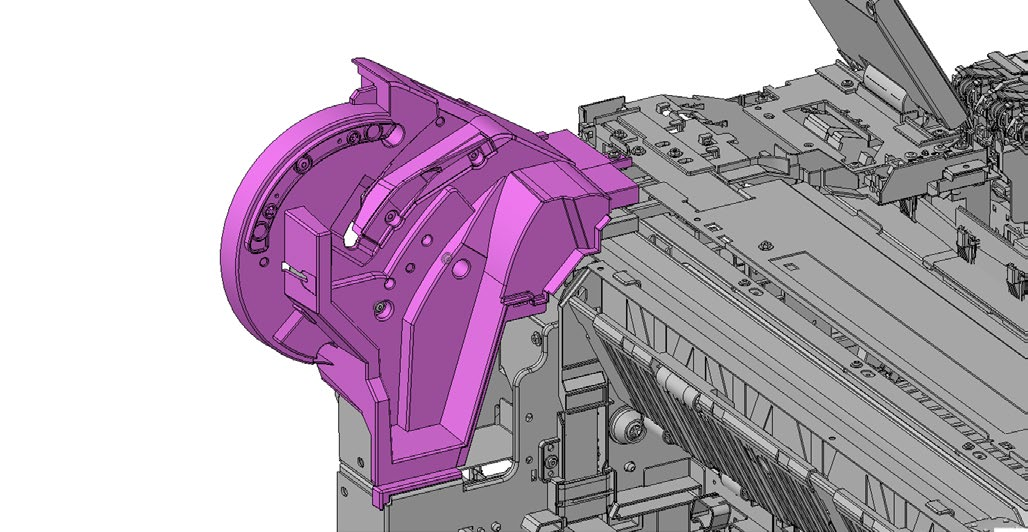

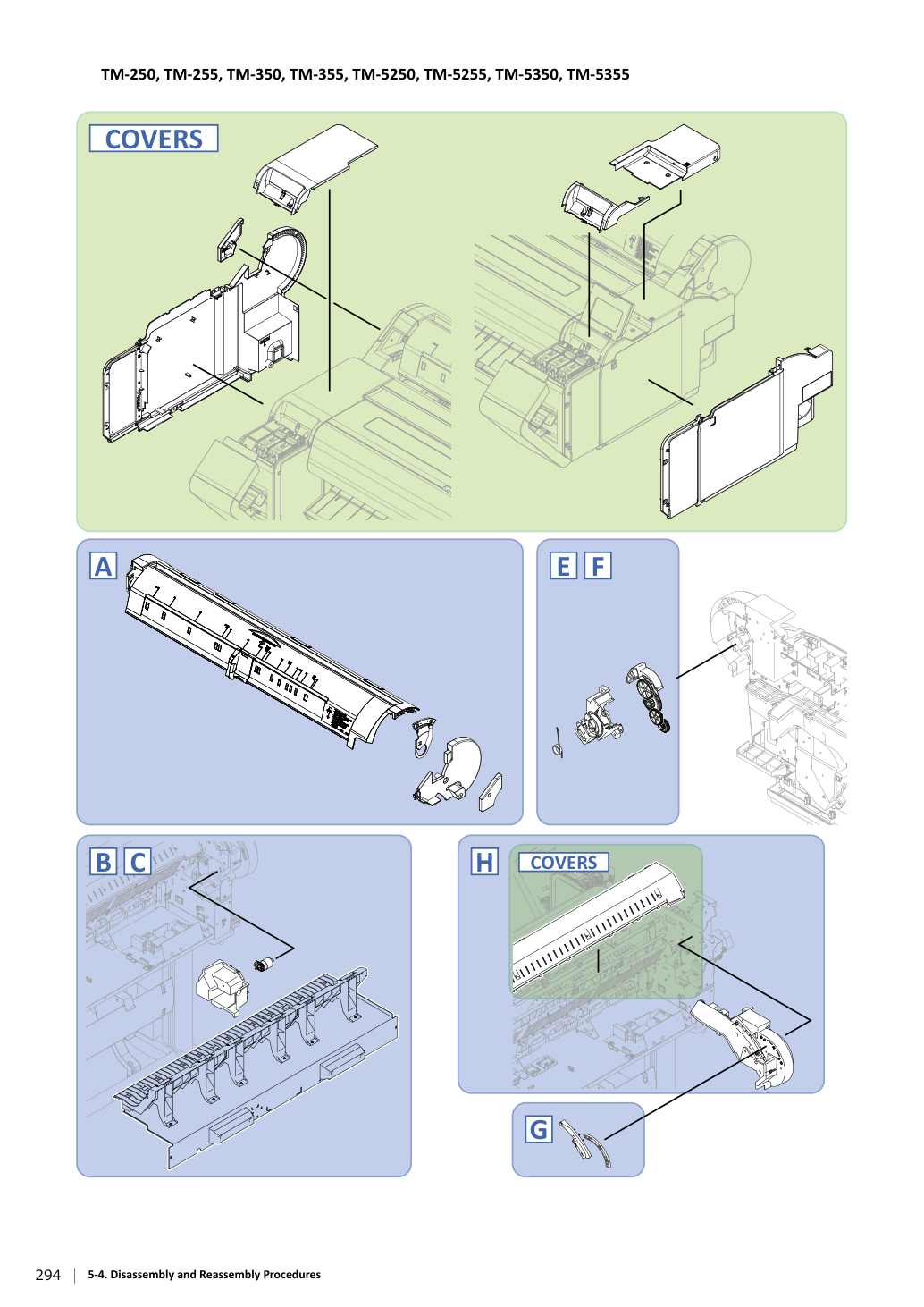

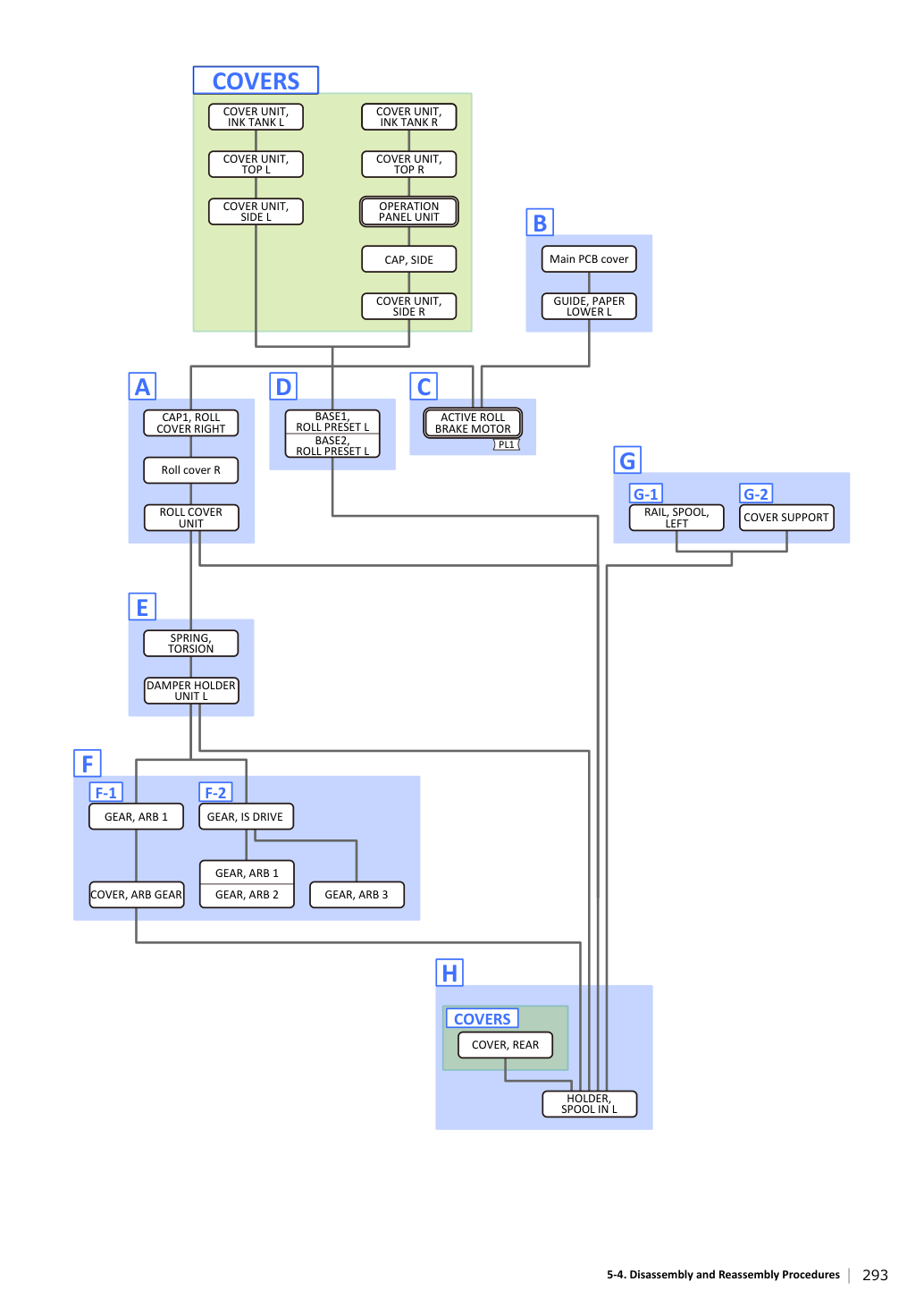

8. КРЫШКА РУЛОНА / УЗЕЛ ПРЕДУСТАНОВКИ РУЛОНА (ЛЕВЫЙ).
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.

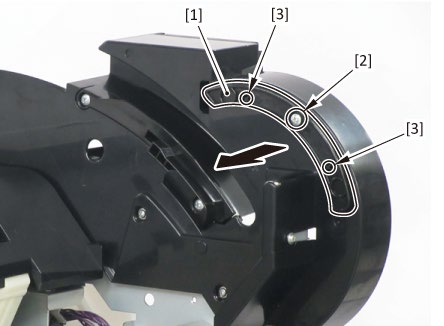

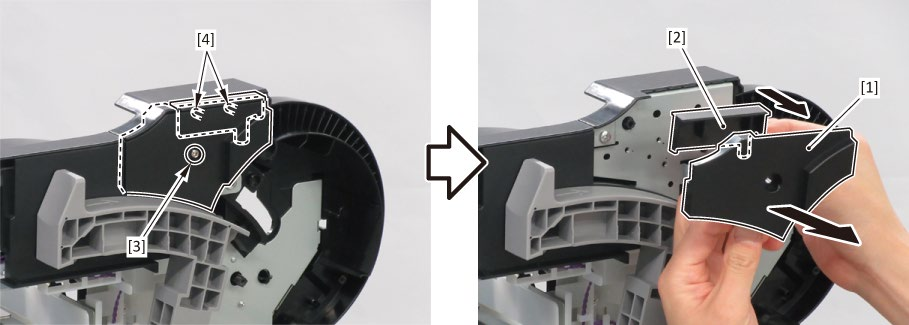

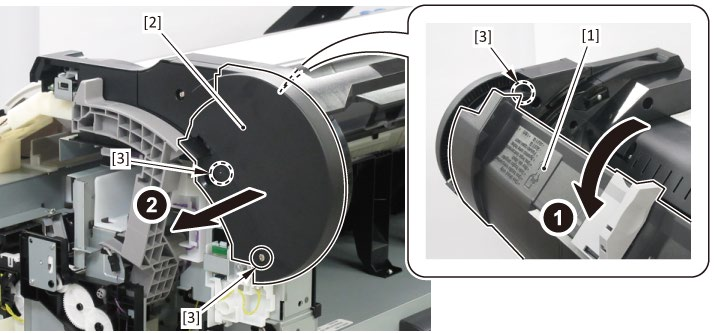

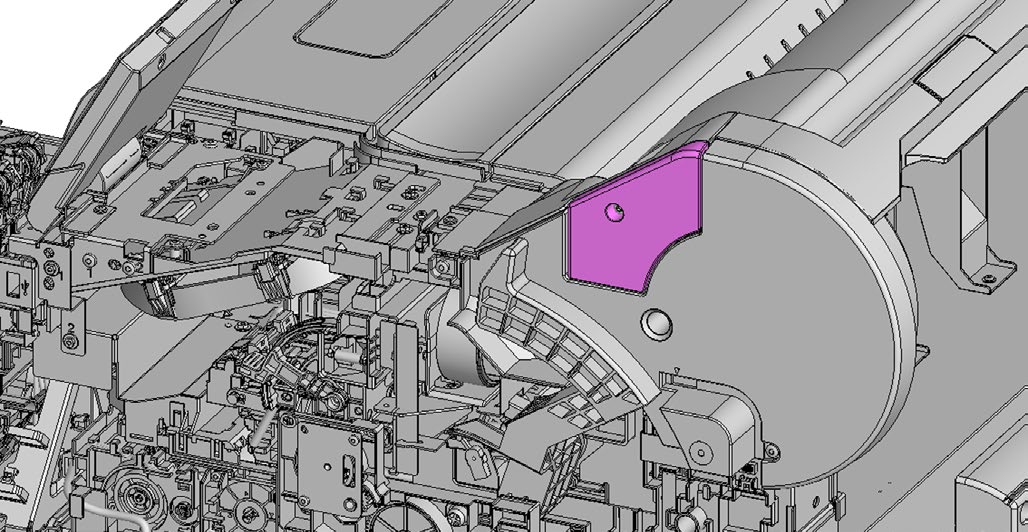

1. Открой [1] УЗЕЛ КРЫШКИ РУЛОНА и извлеки [2] КОЛПАЧОК1, КРЫШКА РУЛОНА ПРАВАЯ.
2. Извлеки [1] крышку рулона R.

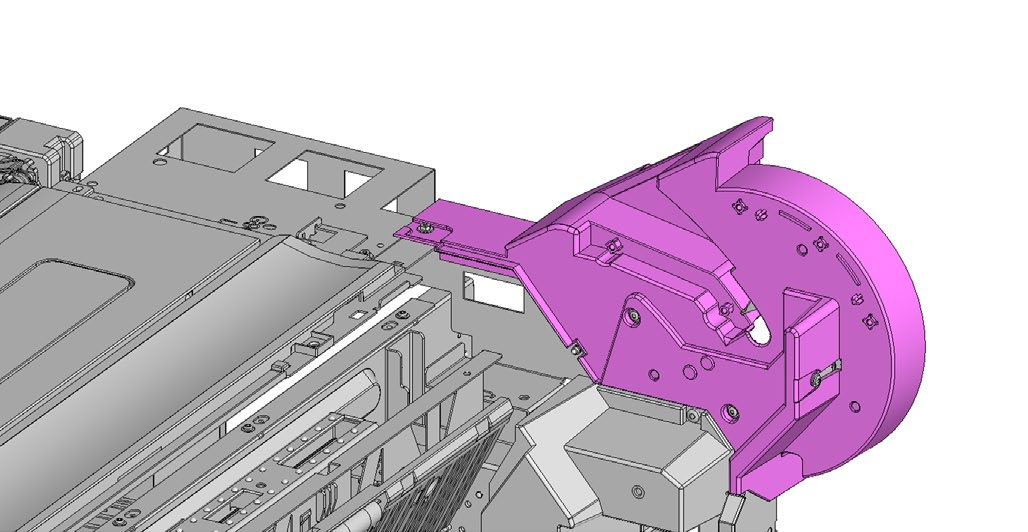

3. Извлеки [1] УЗЕЛ КРЫШКИ РУЛОНА.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
1. Извлеки [1] КОЛПАЧОК, ПЛАСТИНА СКАНЕРА R.
2. Открой [1] УЗЕЛ КРЫШКИ РУЛОНА.
3. Поверни [1] УЗЕЛ РЫЧАГА ОТПУСКА.

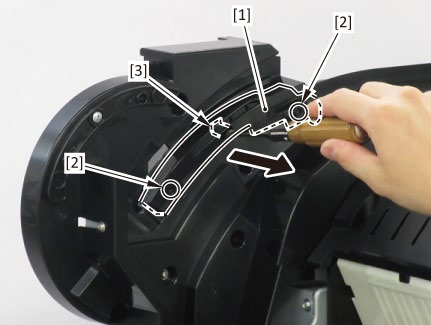

4. Извлеки [1] КОЛПАЧОК, КРЫШКА РУЛОНА ПРАВАЯ.
5. Извлеки [1] крышку рулона R.
6. Извлеки [1] УЗЕЛ КРЫШКИ РУЛОНА.
1. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)
2. Извлеки [1] НАПРАВЛЯЮЩАЯ, БУМАГА НИЖНЯЯ L.
1. Снимите все детали по процедуре B.

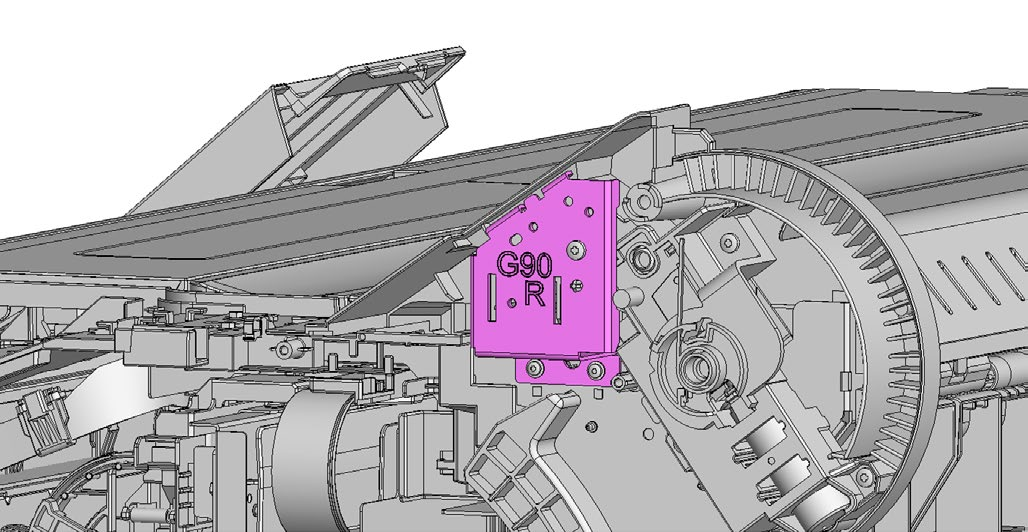

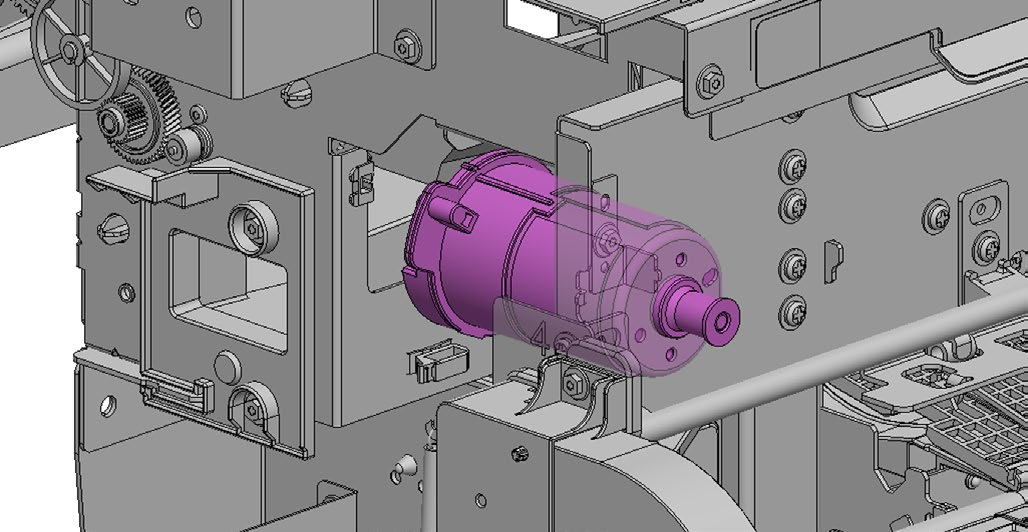

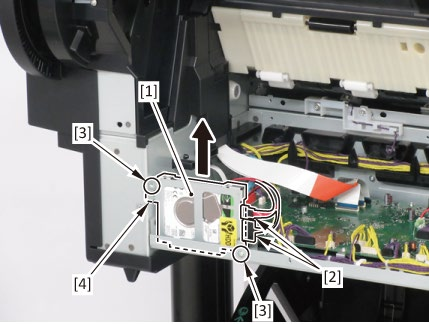

2. Извлеки [1] ДВИГАТЕЛЬ АКТИВНОГО ТОРМОЗА РУЛОНА.

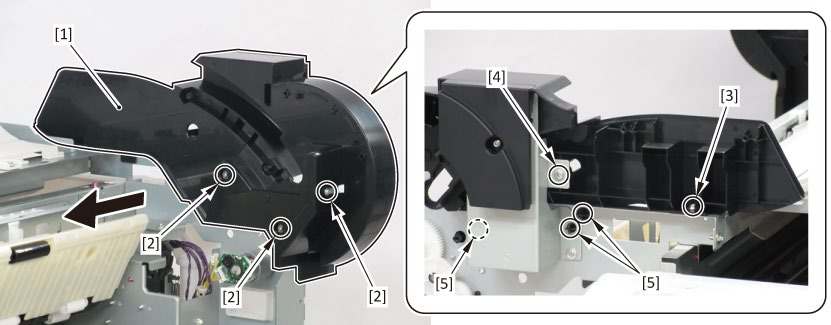

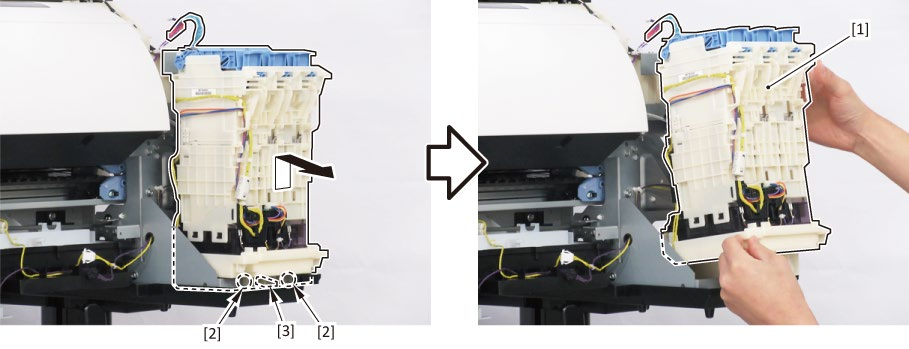

1. Извлеки [1] ОСНОВАНИЕ1, ПРЕДУСТАНОВКА РУЛОНА L и [2] ОСНОВАНИЕ2, ПРЕДУСТАНОВКА РУЛОНА L.
1. Снимите все детали в процедуре А.

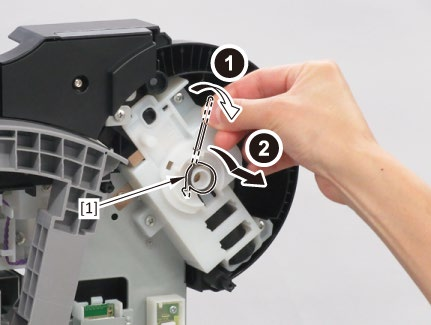

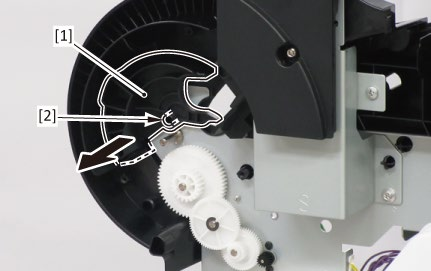

2. Извлеки [1] ПРУЖИНУ, ТОРСИОННУЮ.

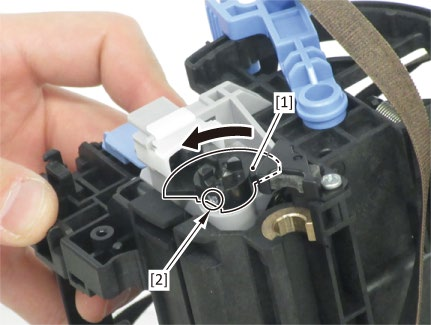

3. Извлеки [1] УЗЕЛ ДЕРЖАТЕЛЯ ДЕМПФЕРА L.

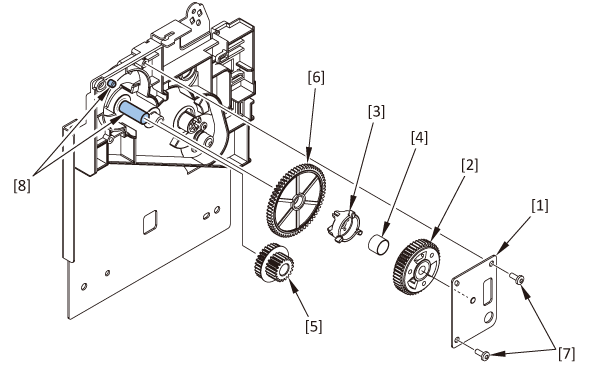

1. Извлеки все детали по процедурам A и E.

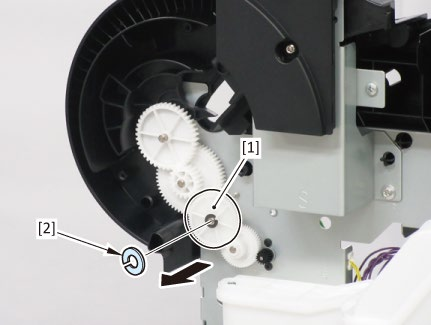

2. Извлеки [1] ШЕСТЕРНЮ, ARB 1.
3. Извлеки [1] КРЫШКУ, ШЕСТЕРНЯ ARB.
2. Извлеки [1] ШЕСТЕРНЮ, IS DRIVE.
3. Извлеки [1] ШЕСТЕРНЮ, ARB 2.
4. Извлеки [1] ШЕСТЕРНЮ, ARB 3.
1. Извлеки [1] НАПРАВЛЯЮЩУЮ РЕЛЬС, ШПУЛЯ, ЛЕВАЯ.
1. Извлеки [1] КРЫШКУ ОПОРЫ.
5. Извлеки КРЫШКУ, ЗАДНЯЯ.
1. Извлеки все детали по процедурам A, D, E, F-1 и G.
2. Извлеки [1] ДЕРЖАТЕЛЬ, ШПУЛЯ ВХОДНАЯ L.
6. Извлеки КРЫШКУ, ЗАДНЯЯ.
1. Извлеки все детали по процедурам A, E и F-1.
2. Извлеки [1] ДЕРЖАТЕЛЬ, ШПУЛЯ ВХОДНАЯ L.

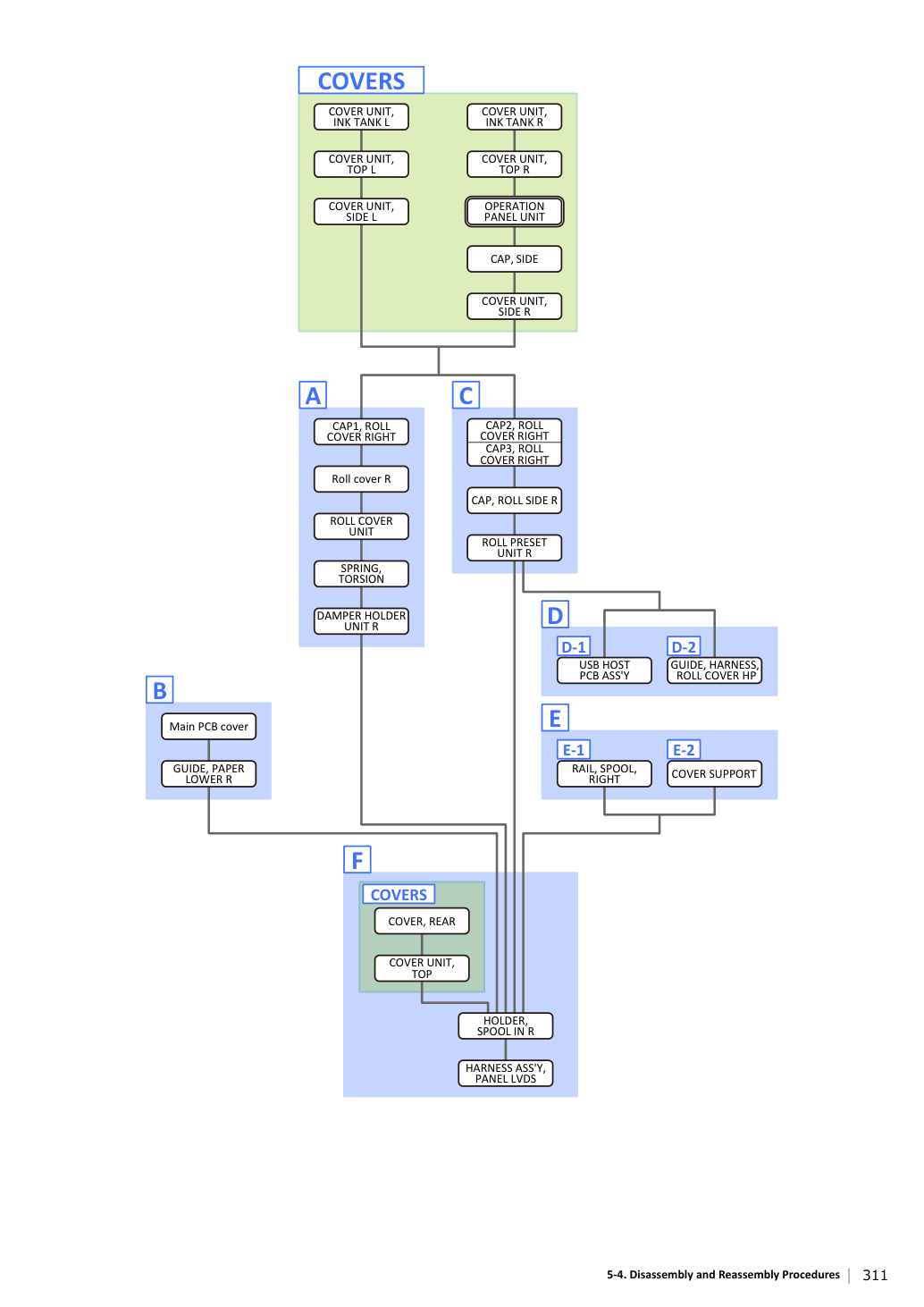

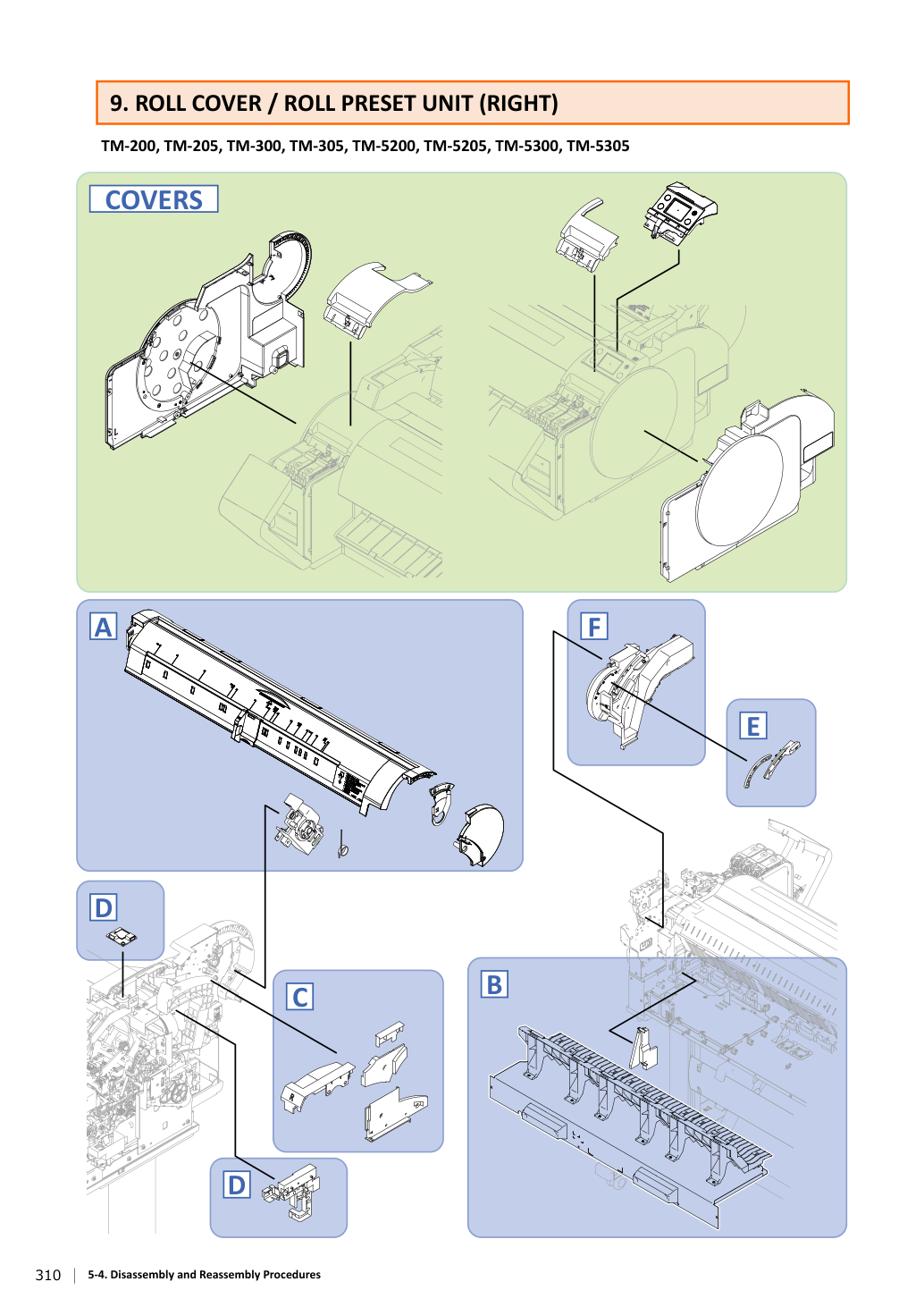

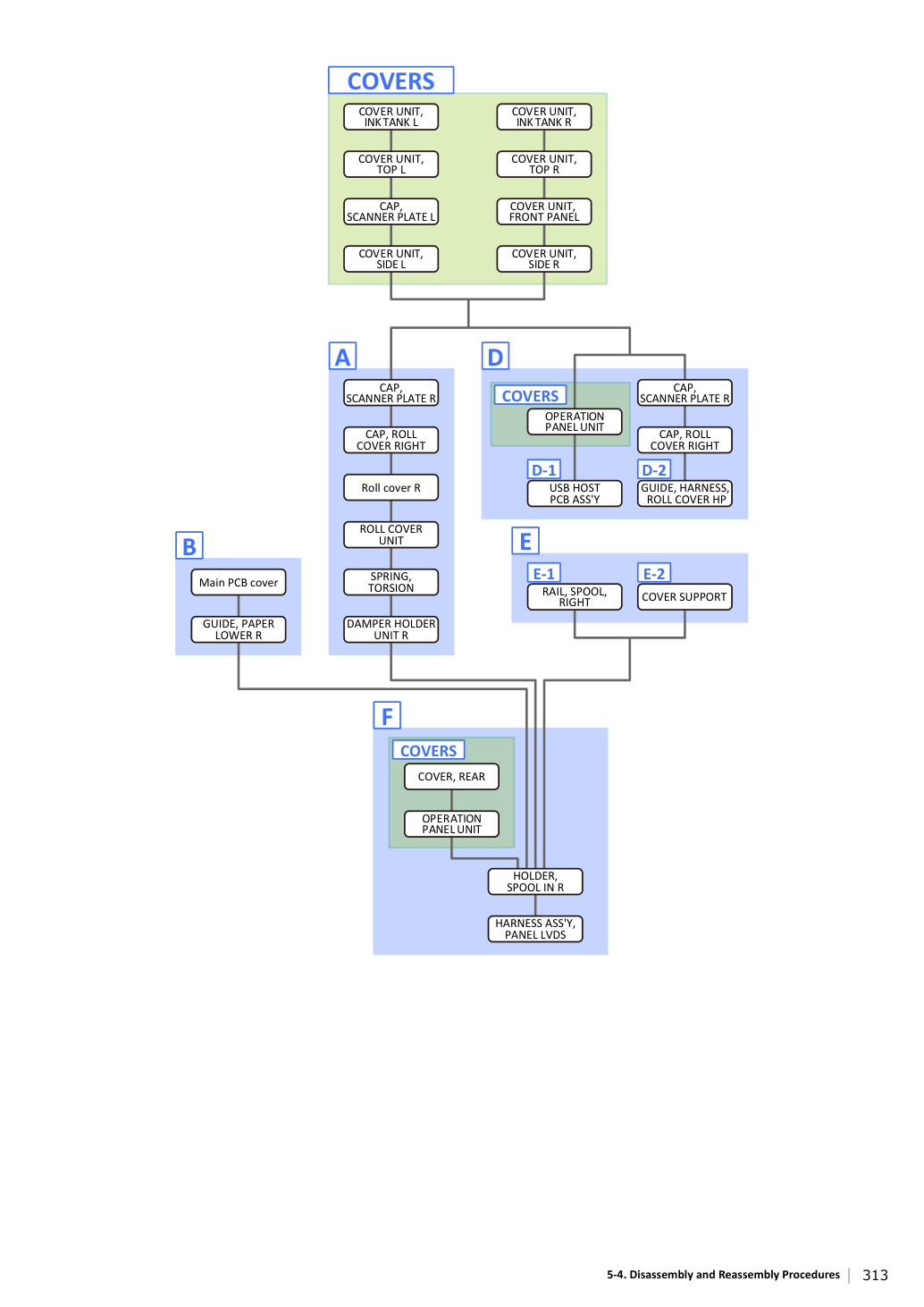

9. РОЛИК КРЫШКА / УЗЕЛ ПРЕДУСТАНОВКИ РОЛИКА (ПРАВАЯ)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
1. Открой [1] УЗЕЛ КРЫШКИ РУЛОНА и извлеки [2] КОЛПАЧОК1, КРЫШКА РУЛОНА ПРАВАЯ.
2. Извлеки [1] крышку рулона R.
3. Извлеки [1] УЗЕЛ КРЫШКИ РУЛОНА.

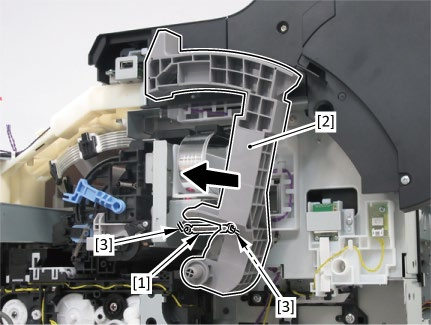

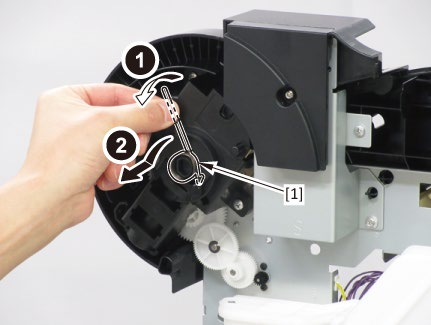

4. Извлеки [1] ПРУЖИНА, КРУЧЕНИЕ.
5. Извлеки [1] УЗЕЛ ДЕРЖАТЕЛЬ АМОРТИЗАТОРА R.
1. Открой УЗЕЛ КРЫШКА, БАК ЧЕРНИЛ L
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
1. Извлеки [1] КОЛПАЧОК, ПЛАСТИНА СКАНЕРА R.
2. Открой [1] УЗЕЛ КРЫШКИ РУЛОНА.
3. Поверни [1] УЗЕЛ РЫЧАГА ОТПУСКА.
4. Извлеки [1] КОЛПАЧОК, КРЫШКА РУЛОНА ПРАВАЯ.
5. Извлеки [1] крышку рулона R.
6. Извлеки [1] УЗЕЛ КРЫШКИ РУЛОНА.
7. Извлеки [1] пластину.
8. Извлеки [1] ПРУЖИНА, КРУЧЕНИЕ.
9. Извлеки [1] УЗЕЛ ДЕРЖАТЕЛЬ АМОРТИЗАТОРА R.
1. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)

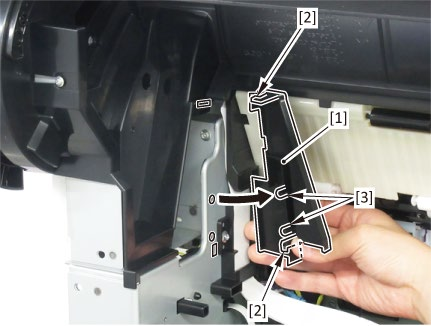

2. Извлеки [1] НАПРАВЛЯЮЩАЯ, ПОДАЧА БУМАГИ НИЖНЯЯ R.
1. Извлеки [1] CAP2, РОЛИК КРЫШКА ПРАВАЯ и [2] CAP3, РОЛИК КРЫШКА ПРАВАЯ.
2. Нажми вниз [1] УЗЕЛ РЫЧАГ ОТПУСКА, и извлеки [2] CAP, РОЛИК СТОРОНА R.
3. Извлеки [1] УЗЕЛ ПРЕДУСТАНОВКИ РОЛИКА R.
1. Извлеки все детали в процедуре C.
15. Снимите детали.
16. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.

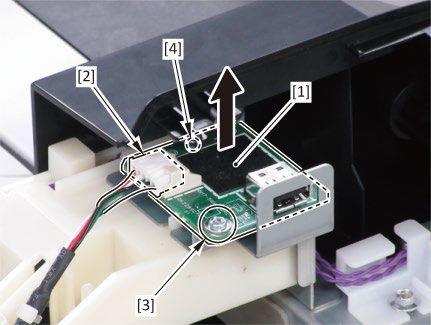

2. Извлеки [1] УЗЕЛ СБОРКА USB HOST PCB.
1. Извлеки [1] деталь.
2. Извлеки [1] деталь.
3. Извлеки [1] УЗЕЛ СБОРКА USB HOST PCB.

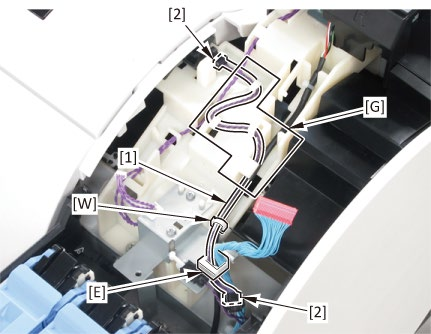

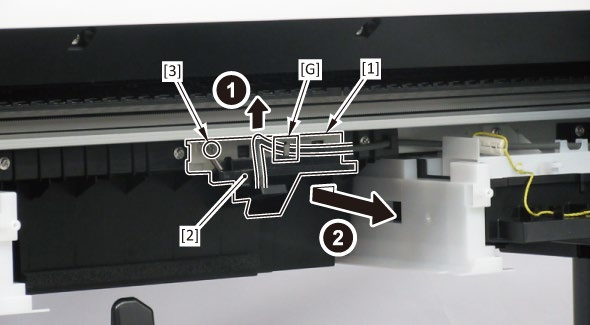

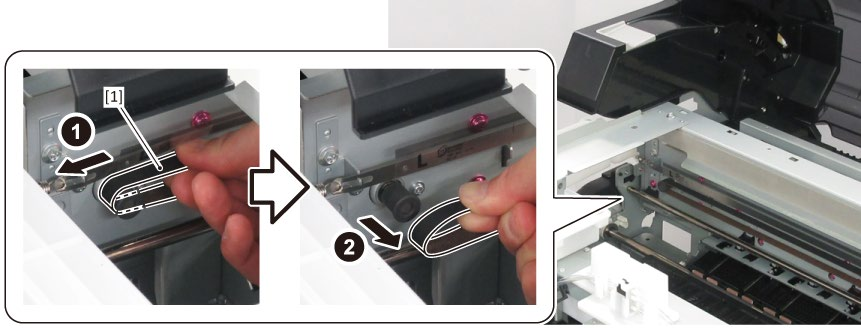

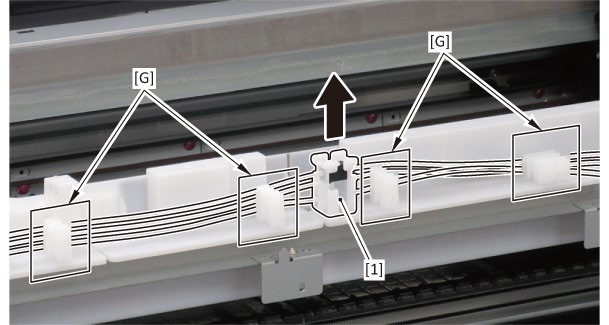

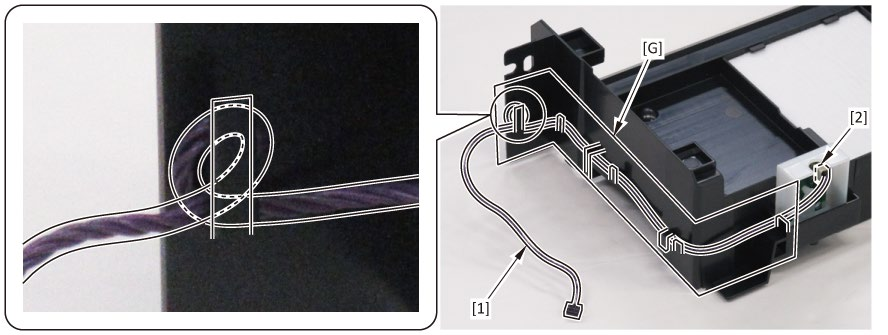

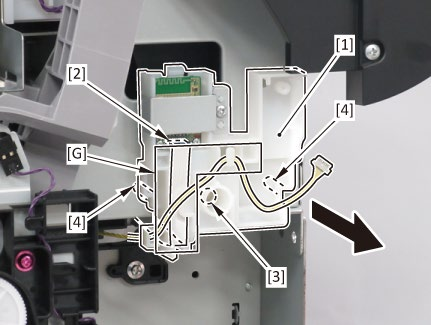

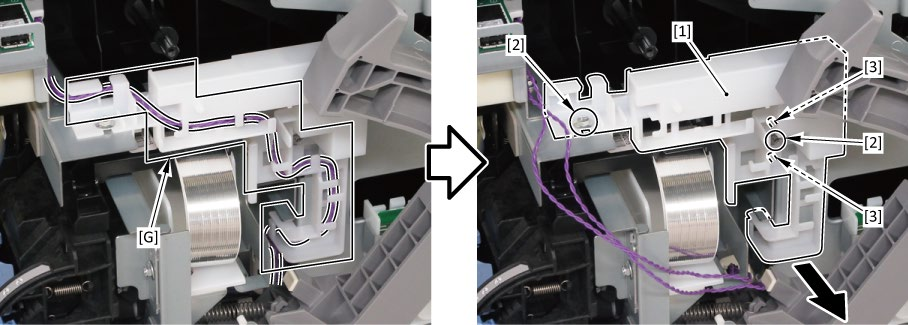

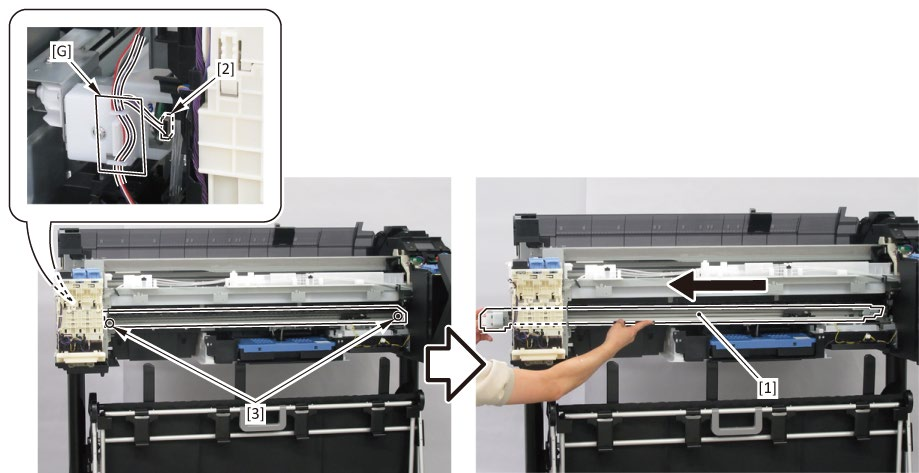

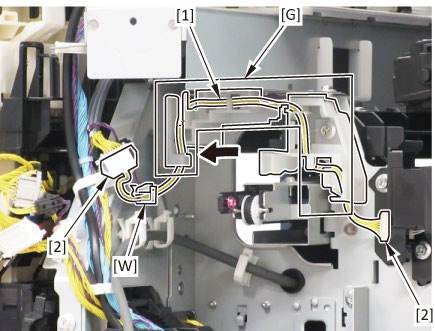

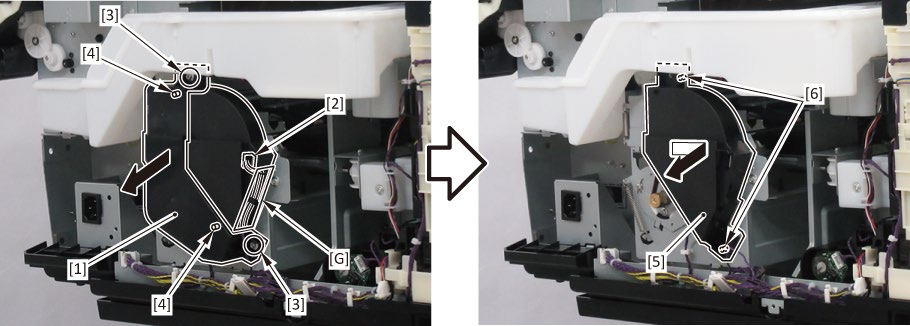

2. Отпусти жгут от [G] направляющей, и извлеки [1] НАПРАВЛЯЮЩАЯ, ЖГУТ, РОЛИК КРЫШКА HP.
1. Извлеки [1] КОЛПАЧОК, ПЛАСТИНА СКАНЕРА R.
2. Открой [1] УЗЕЛ КРЫШКИ РУЛОНА.
3. Поверни [1] УЗЕЛ РЫЧАГА ОТПУСКА.
4. Извлеки [1] КОЛПАЧОК, КРЫШКА РУЛОНА ПРАВАЯ.

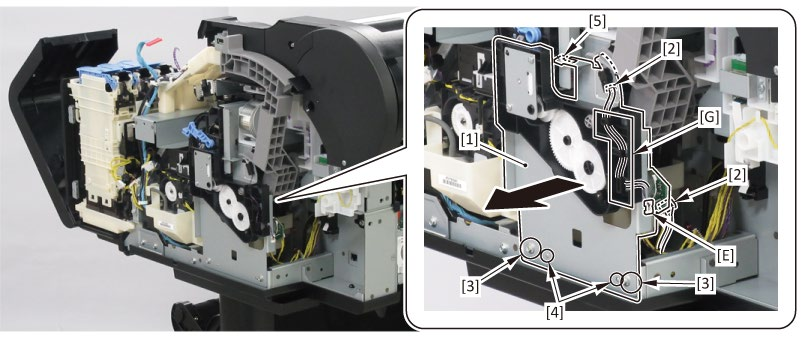

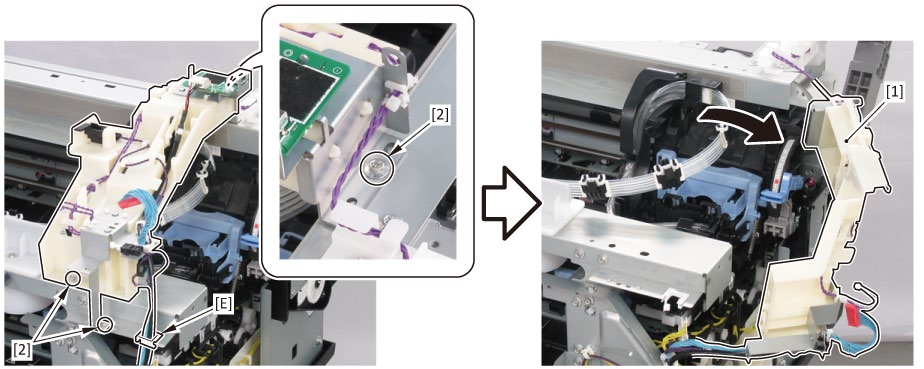

5. Отпусти жгут от [G] направляющей, и извлеки [1] НАПРАВЛЯЮЩАЯ, ЖГУТ, РОЛИК КРЫШКА HP.
1. Извлеки [1] РЕЙКА, ШПУЛЬ, ПРАВАЯ.
1. Извлеки [1] КРЫШКУ ОПОРЫ.
5. Извлеки КРЫШКУ, ЗАДНЯЯ.
6. Извлеки УЗЕЛ КРЫШКА, ВЕРХНЯЯ.
1. Извлеки все детали в процедуре A, B, C, и E.

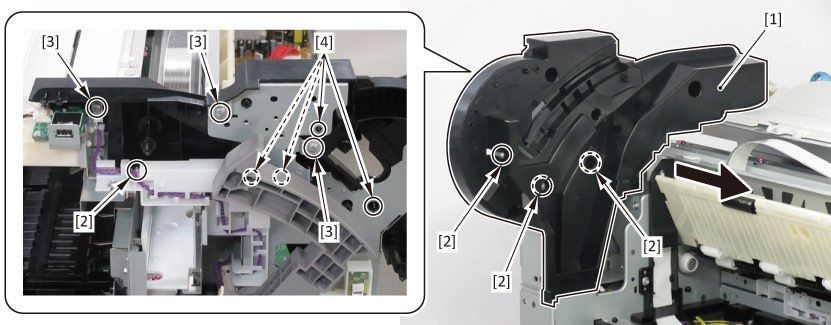

2. Извлеки [1] ДЕРЖАТЕЛЬ, ШПУЛЬ В R.

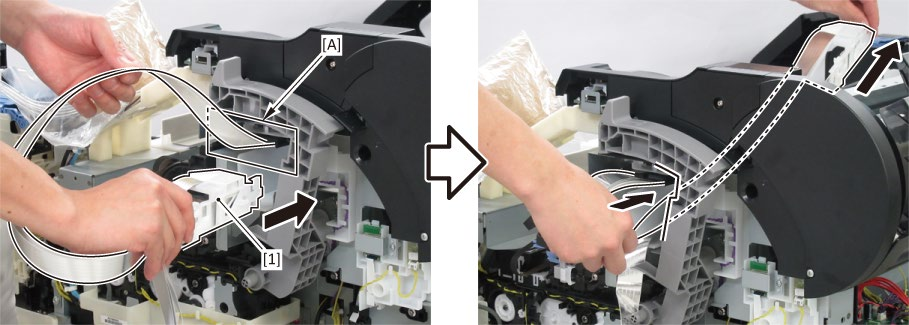

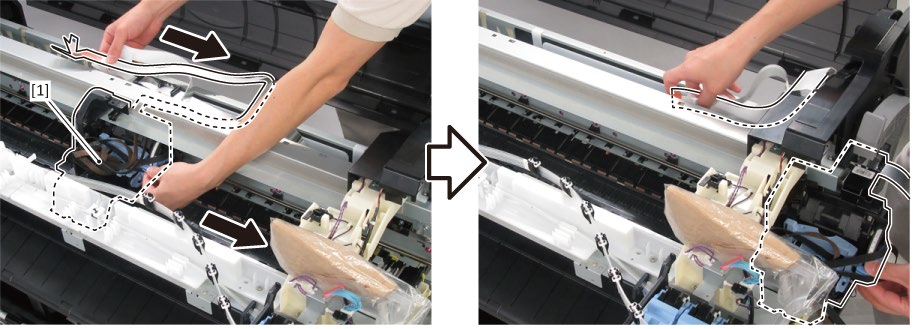

3. Извлеки [1] УЗЕЛ СБОРКА ЖГУТ ПАНЕЛЬ LVDS.
6. Извлеки КРЫШКУ, ЗАДНЯЯ.
15. Снимите детали.
16. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
1. Извлеки все детали в процедуре A и B.
2. Извлеки [1] ДЕРЖАТЕЛЬ, ШПУЛЬ В R.
3. Извлеки [1] УЗЕЛ СБОРКА ЖГУТ, ПАНЕЛЬ LVDS.

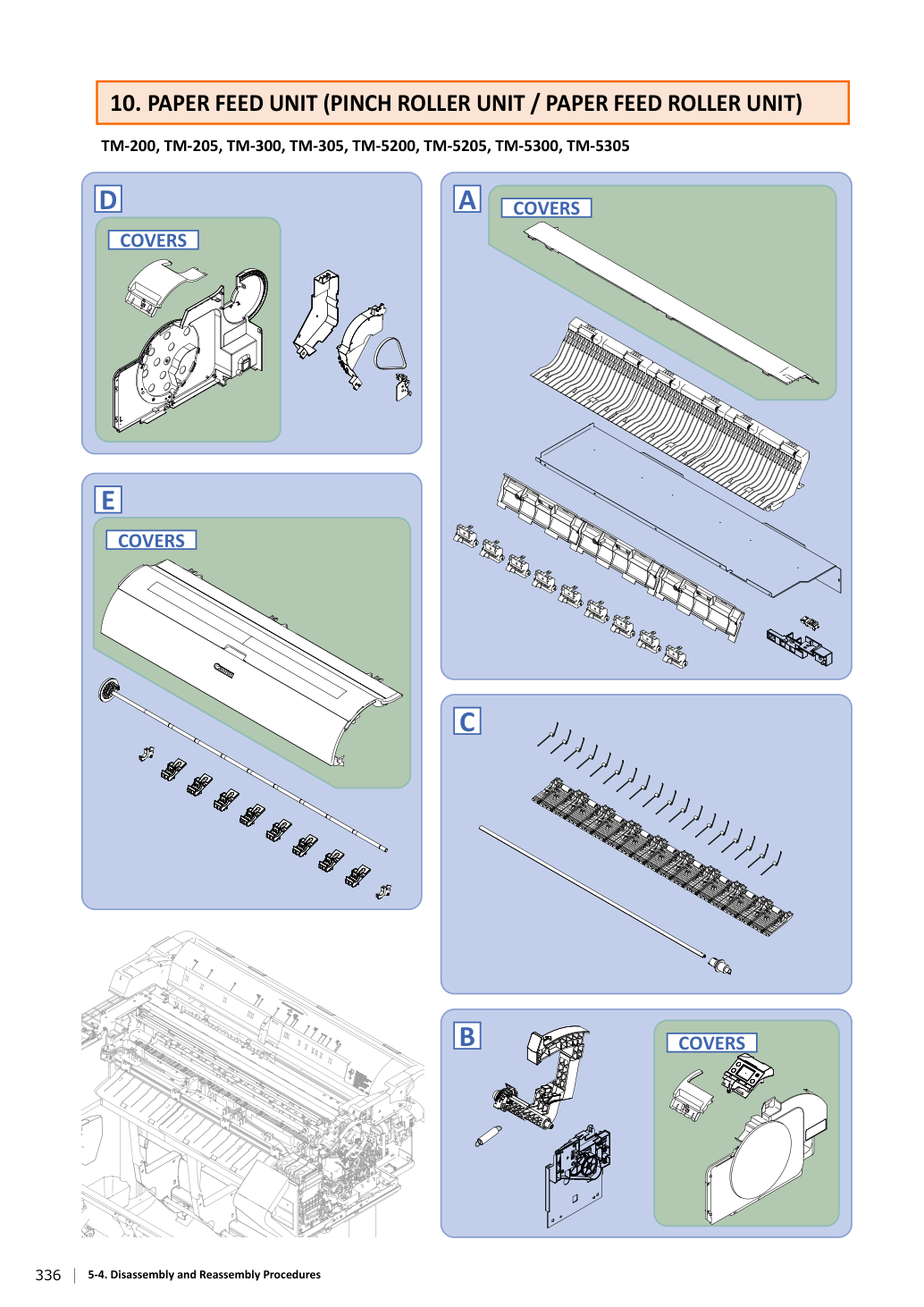

10. УЗЕЛ ПОДАЧА БУМАГИ (УЗЕЛ ПРИЖИМНОЙ РОЛИК / УЗЕЛ РОЛИК ПОДАЧИ БУМАГИ)
1. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)

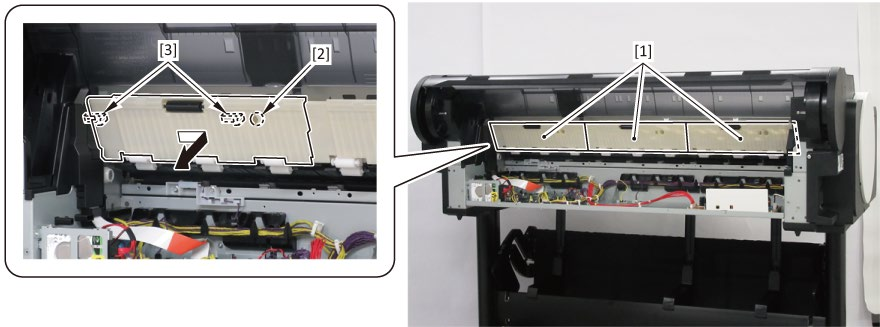

2. Извлеки [1] УЗЕЛ НАПРАВЛЯЮЩАЯ НИЖНЯЯ, HP.
3. Извлеки два [2] УЗЕЛ НАПРАВЛЯЮЩАЯ НИЖНЯЯ (для модели 24", один [2] УЗЕЛ НАПРАВЛЯЮЩАЯ НИЖНЯЯ).
2. Извлеки [1] направляющую жгута (включая ФОТО-ПРЕРЫВАТЕЛЬ).

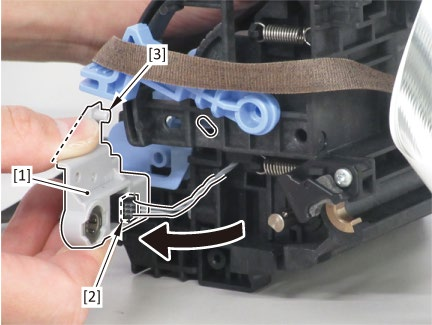

3. Извлеки [1] ДАТЧИК ВХОДА БУМАГИ.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
2. Извлеки три [1] УЗЕЛ НАПРАВЛЯЮЩАЯ ПОДАЧИ (U) (для модели 24", два [1] УЗЕЛ НАПРАВЛЯЮЩАЯ ПОДАЧИ).

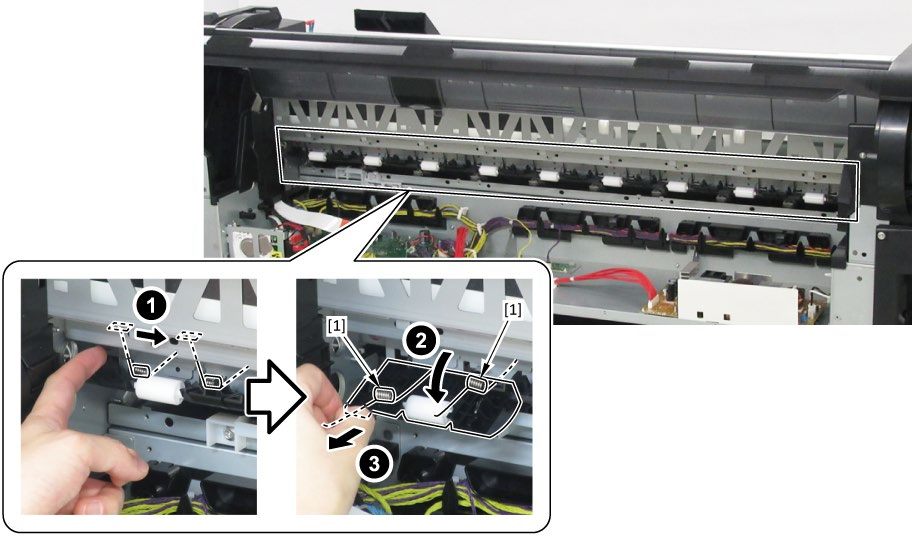

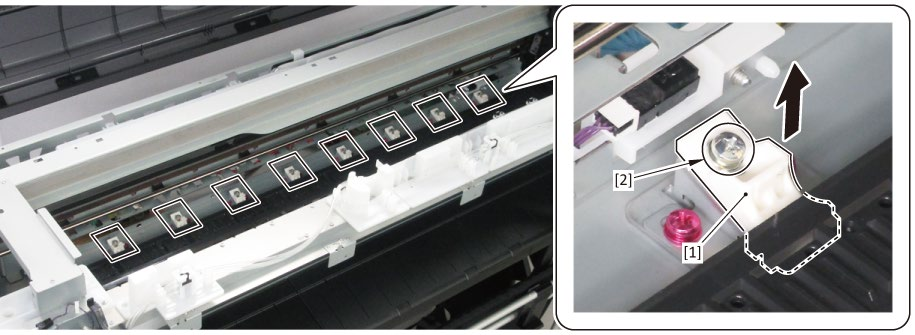

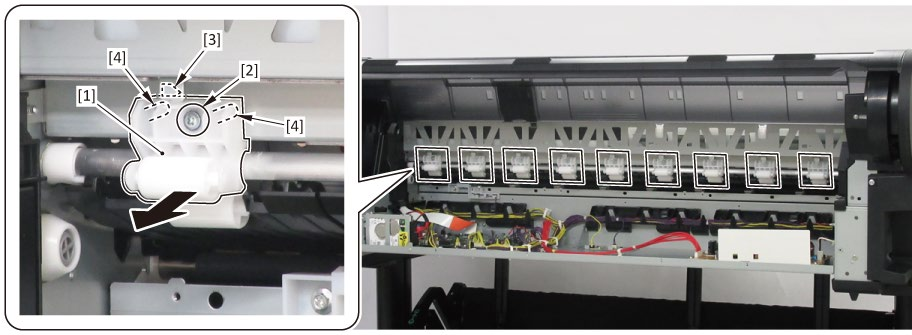

3. Извлеки девять [1] УЗЕЛ РОЛИК НАПРАВЛЯЮЩАЯ БУМАГИ (для модели 24", шесть [1] УЗЕЛ РОЛИК НАПРАВЛЯЮЩАЯ БУМАГИ).
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.

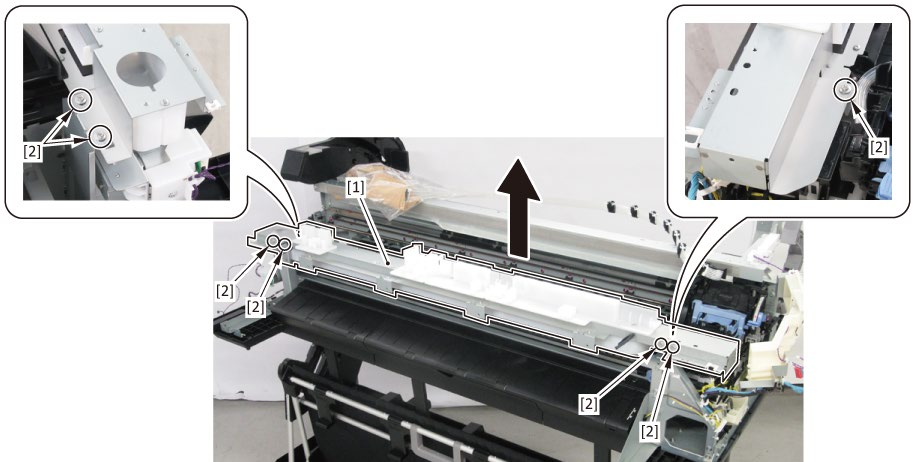

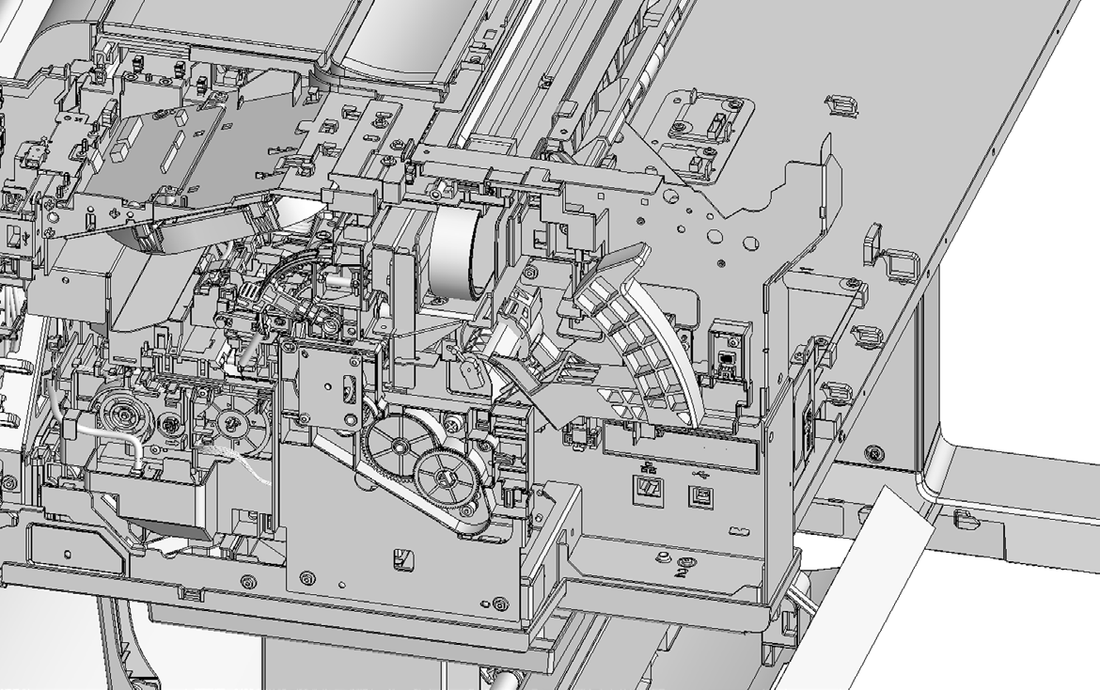

1. Извлеки [1] пластину (включая узел привода подъема).

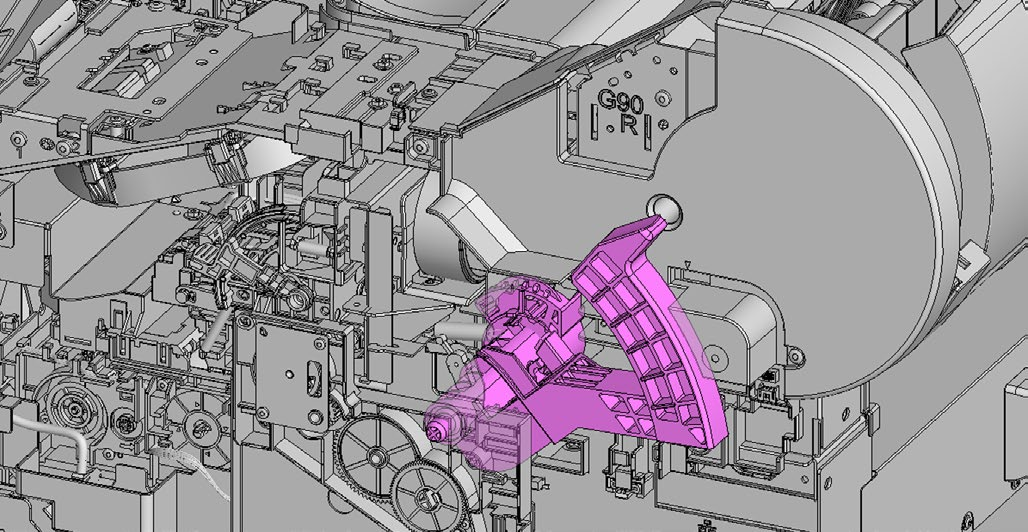

2. Извлеки [1] ПРУЖИНА, НАТЯЖЕНИЕ и [2] УЗЕЛ РЫЧАГ ОТПУСКА.
Примечания при замене УЗЕЛ РЫЧАГ ОТПУСКА:
Нанеси смазку на [1] указанные ниже участки.
FLOIL KG-51K3: 9–18 мг Примечания при сборке узла:
Установи [B] выступ ШЕСТЕРНЯ, РУЧНОЕ ОТПУСК ПРИЖИМА в [A] паз шестерни рычага отпуска.
1. Извлеки все детали в процедуре A-3 и B.

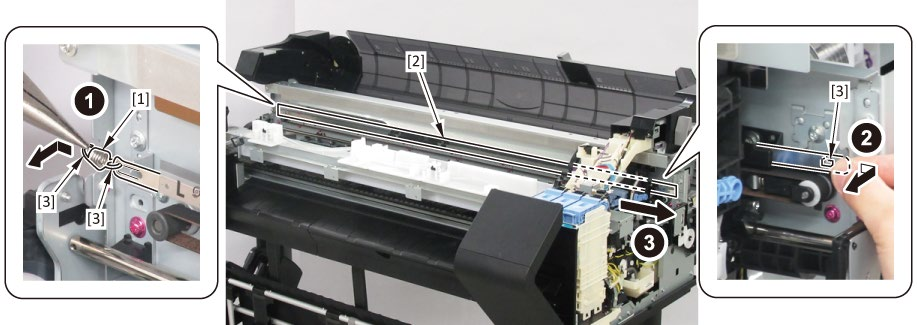

2. Извлеки [1] ВАЛ, ОТПУСК и [2] ШЕСТЕРНЯ, РУЧНОЕ ОТПУСК ПРИЖИМА.
Примечания при замене ВАЛА, ВЫПУСКА:
Нанеси смазку на [1] скользящую часть УЗЛА РОЛИКА НАПРАВЛЯЮЩЕЙ БУМАГИ.
3. Снимите [1] ПРУЖИНУ, КРУЧЕНИЕ.
4. Снимите девять [1] УЗЛОВ ПРИЖИМНОГО РОЛИКА (для модели 24", шесть [1] УЗЛОВ ПРИЖИМНОГО РОЛИКА).
2 шт. Примечания при замене УЗЛА ПРИЖИМНОГО РОЛИКА:
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
1. Снимите [1] КРЫШКА, КОДЕР LF.
2. Снимите [5] УЗЕЛ КРЫШКИ КОДОВОГО КОЛЕСА LF.
3. Снимите [1] УЗЕЛ КОДЕРА ПОДАЧИ БУМАГИ.
4. Снимите [1] РЕМЕНЬ, ТРАНСПОРТ БУМАГИ.
Примечания при сборке узла:
УЗЕЛ РОЛИКА ПОДАЧИ БУМАГИ требует регулировки после установки.
Выполните следующее при установке узла:
1. Установите [1] РЕМЕНЬ, ПОДАЧА БУМАГИ.
2. Поворачивайте шкив по часовой стрелке и против часовой стрелки по одному разу для проверки ремня.
3. Убедитесь, что ремень плоский и прямой на шкиве.
НЕ трогайте [1] ПРУЖИНУ, НАТЯЖЕНИЕ, [2] РЕМЕНЬ, ПОДАЧА БУМАГИ и [3] УЗЕЛ ДВИГАТЕЛЯ ПОДАЧИ БУМАГИ до затягивания винтов.
4. Затяните [1] два винта в порядке номеров.
5. Установите ФЛАНЕЦ, ШКИВ.
6. Установите ПЛЕНКУ, ДИСК ПРОРЕЗЬ СИНХРОНИЗАЦИИ.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
12. Снимите УЗЕЛ КРЫШКИ, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.

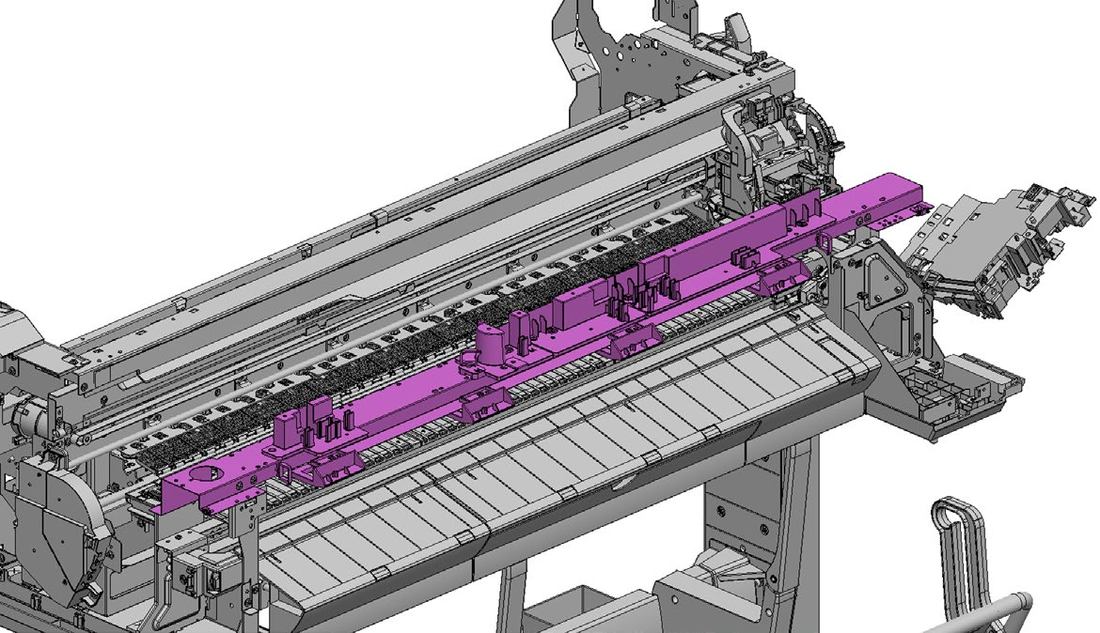

1. Снимите все детали в процедурах A-3, B, C и D.
2. Отпустите замок [1] втулки и снимите УЗЕЛ РОЛИКА ПОДАЧИ БУМАГИ.
Примечания при замене УЗЛА РОЛИКА ПОДАЧИ БУМАГИ:
Нанеси смазку на [1] скользящие части ВТУЛКИ, СТОРОНА ЛП.
FLOIL KG-51K3: 9–18 мг НЕ наносите смазку на прижимные ролики, держатель прижимного ролика и поверхность покрытия ролика.
3. Снимите два [1] ВТУЛКИ, СТОРОНА ЛП.
3. Снимите восемь [1] ДЕРЖАТЕЛЕЙ, ОПОРА ЛП (для модели 24", пять [1] ДЕРЖАТЕЛЕЙ, ОПОРА ЛП).

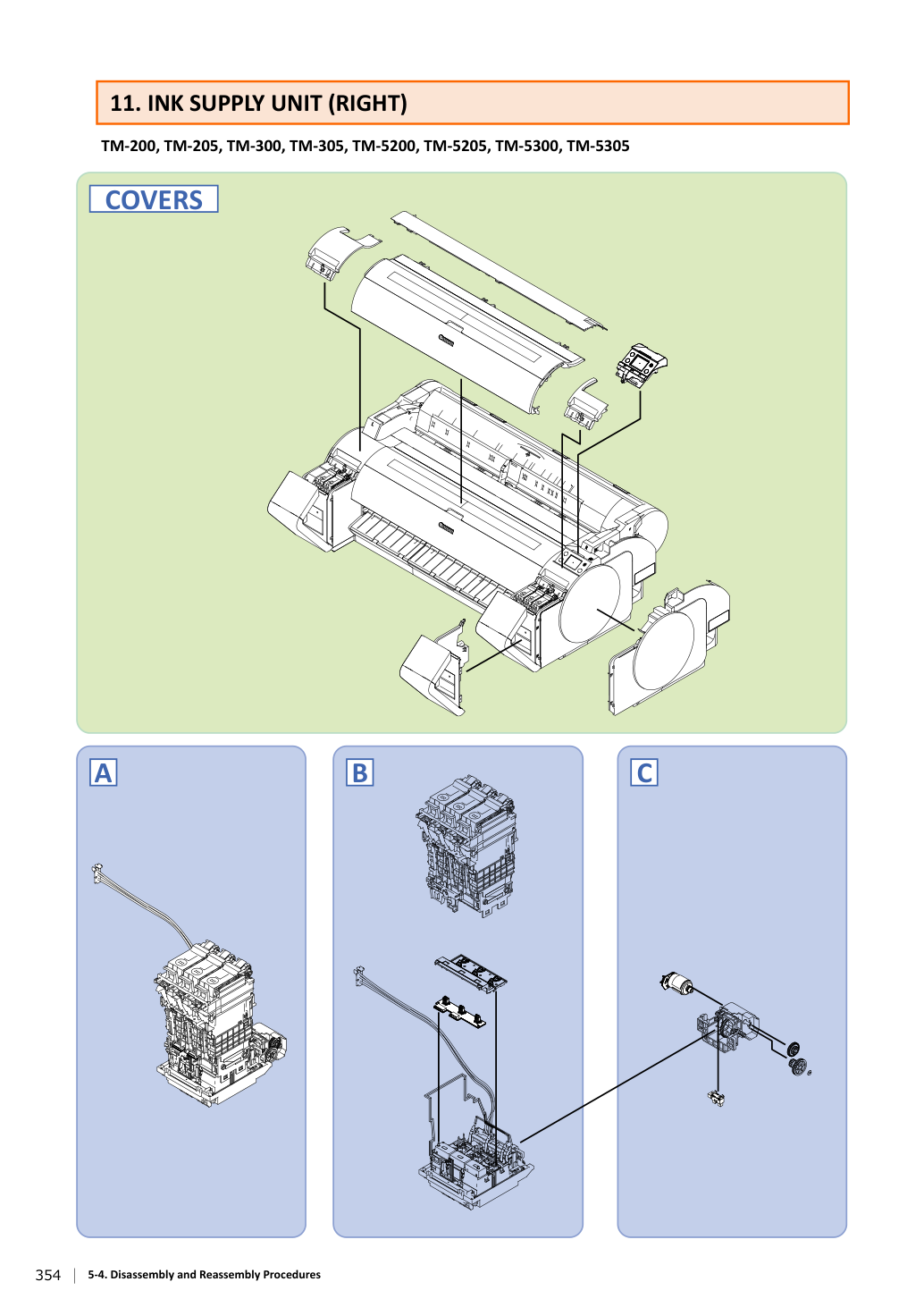

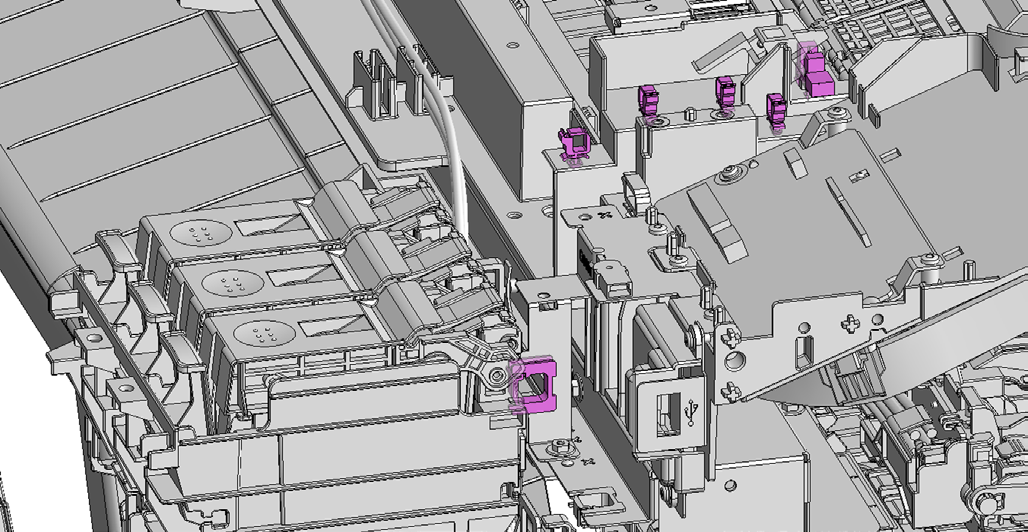

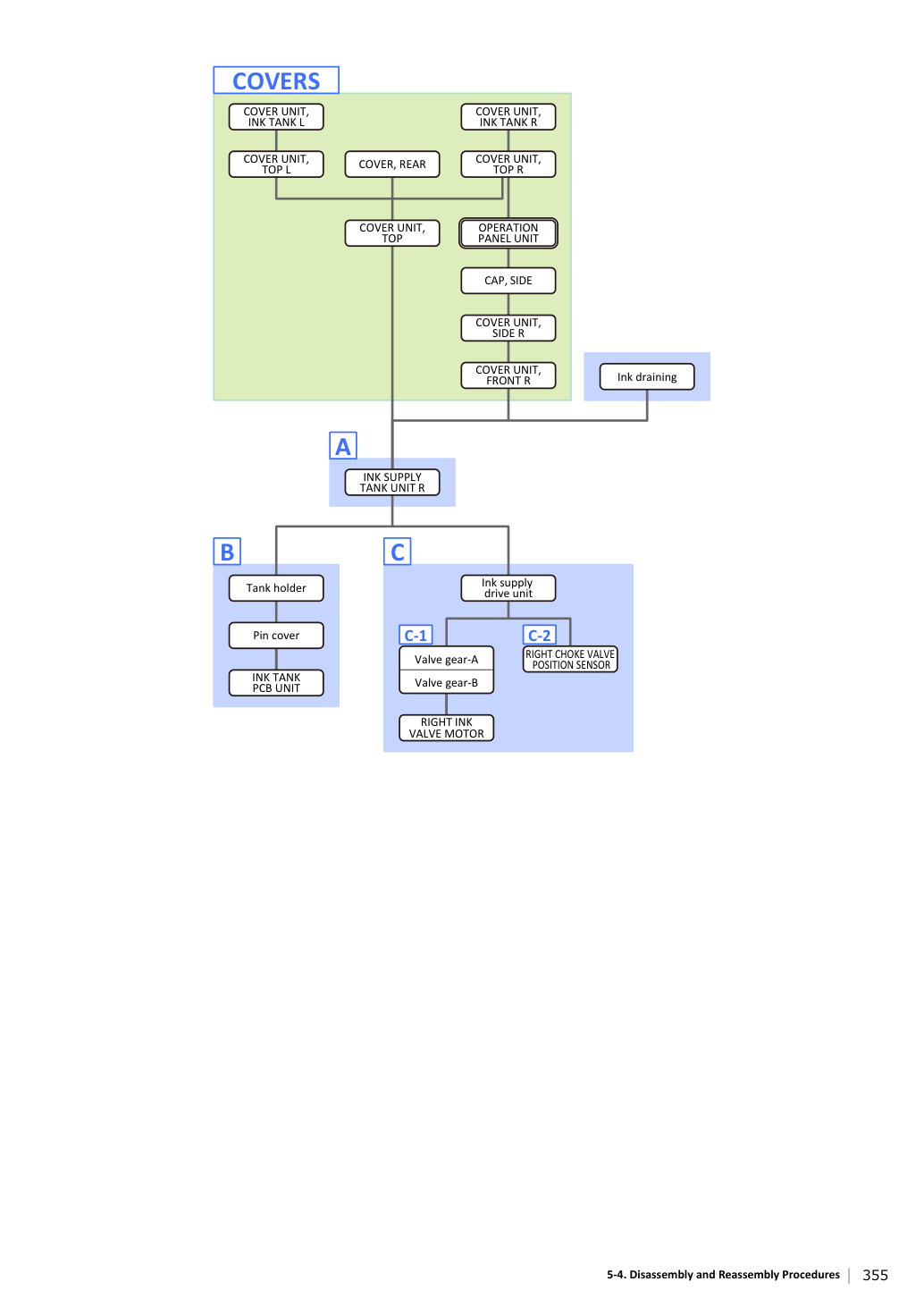

11. УЗЕЛ ПОДАЧИ ЧЕР (СПРАВА)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. УЗЕЛ КРЫШКИ, ПП
12. Снимите ОНТ П.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.
1. Снимите [1] переходник трубки.

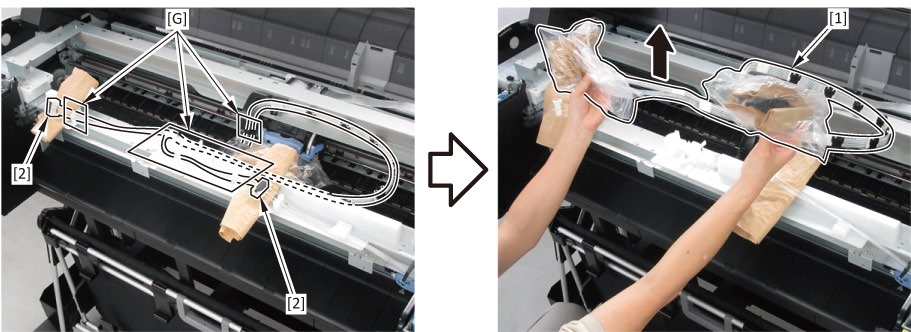

Оберните переходник [1] бумажным полотенцем и т.п., поместите их в [2] пластиковый пакет и закройте пакет.
Примечания при сборке УЗЕЛА ТРУБКИ ПОДАЧИ ЧЕРНИЛ:
Убедитесь, что трубка чернил и переходник плотно вставлены до конца направляющей.

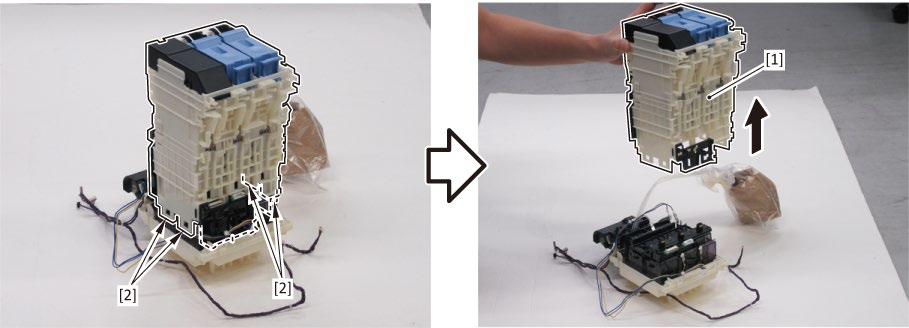

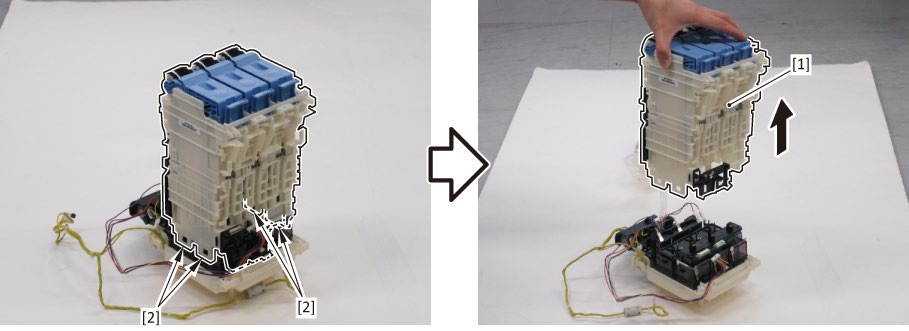

2. Снимите [1] УЗЕЛ БАКА ПОДАЧИ ЧЕР П.
1. Снимите все детали в процедуре А.

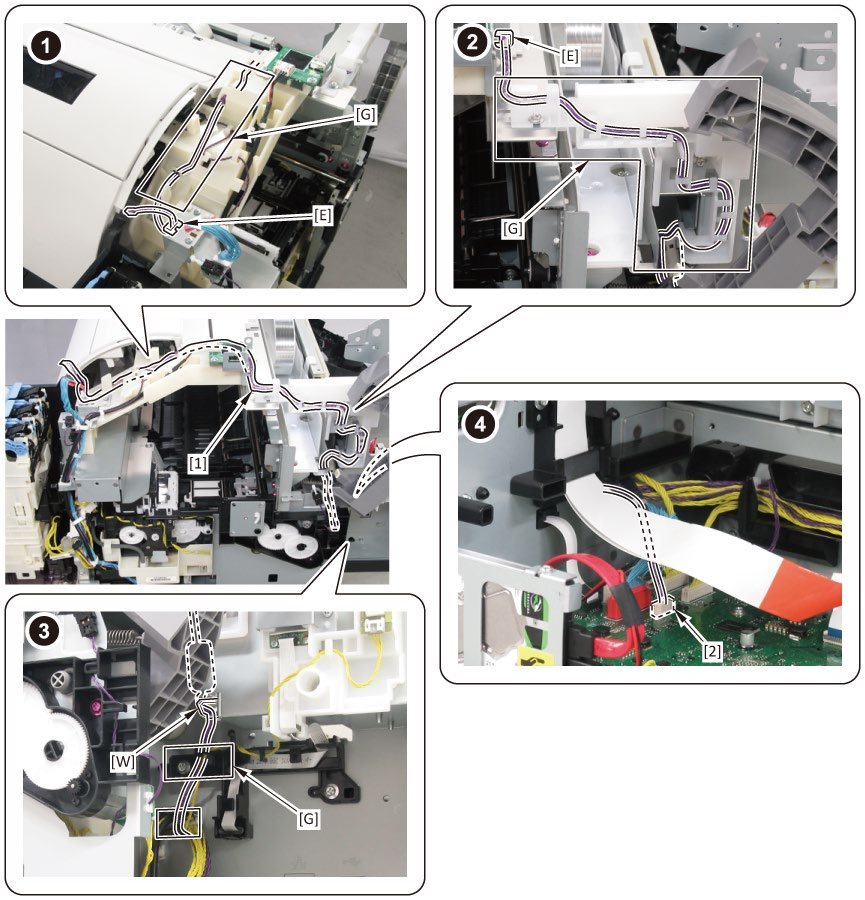

2. Отпустите [1] жгут от направляющей.
3. Снимите [1] держатель бака.
4. Снимите [1] крышку штифта.
5. Снимите [1] УЗЕЛ ПЛАТА УПРАВЛЕНИЯ БАК ЧЕРНИЛ.
1. Снимите все детали в процедуре А.
2. Снимите [1] узел привода подачи чернил.
3. Снимите [1] шестерню клапана А и [2] шестерню клапана В.
4. Снимите [1] ДВИГАТЕЛЬ ПРАВОГО КЛАПАНА ЧЕР.
3. Снимите [1] ДАТЧИК ПОЛОЖЕНИЯ ПРАВОГО ДРОССЕЛЬНОГО КЛАПАНА.

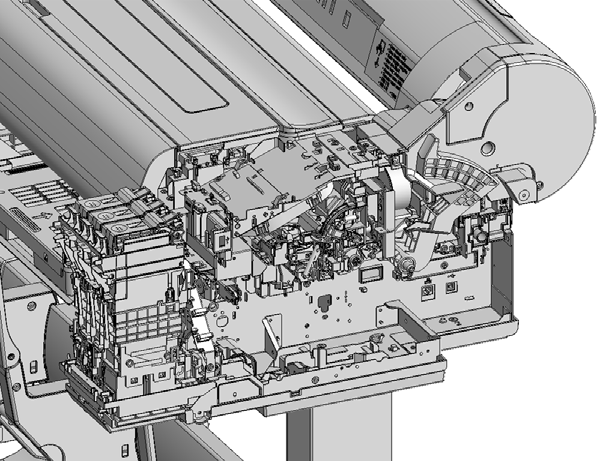

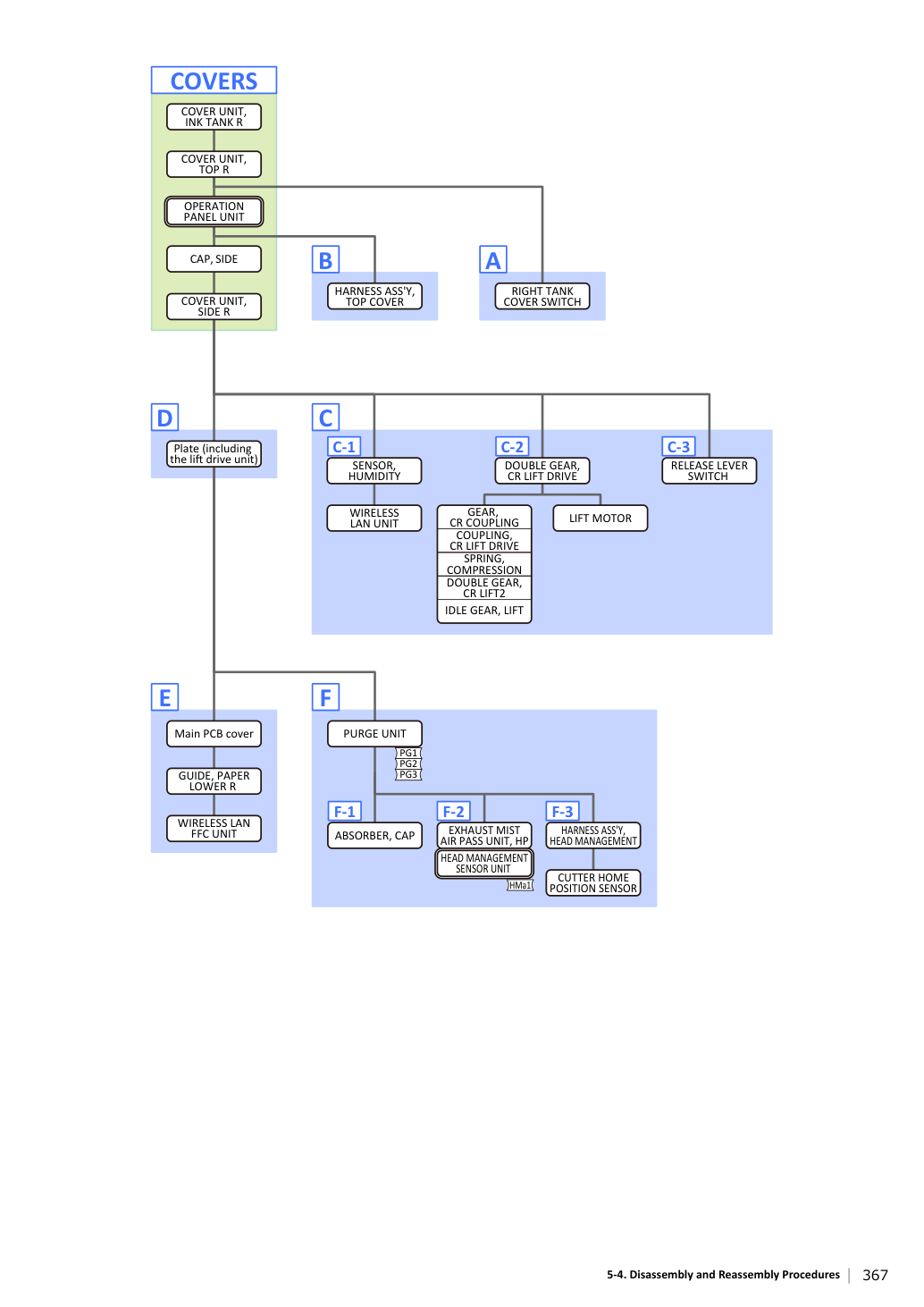

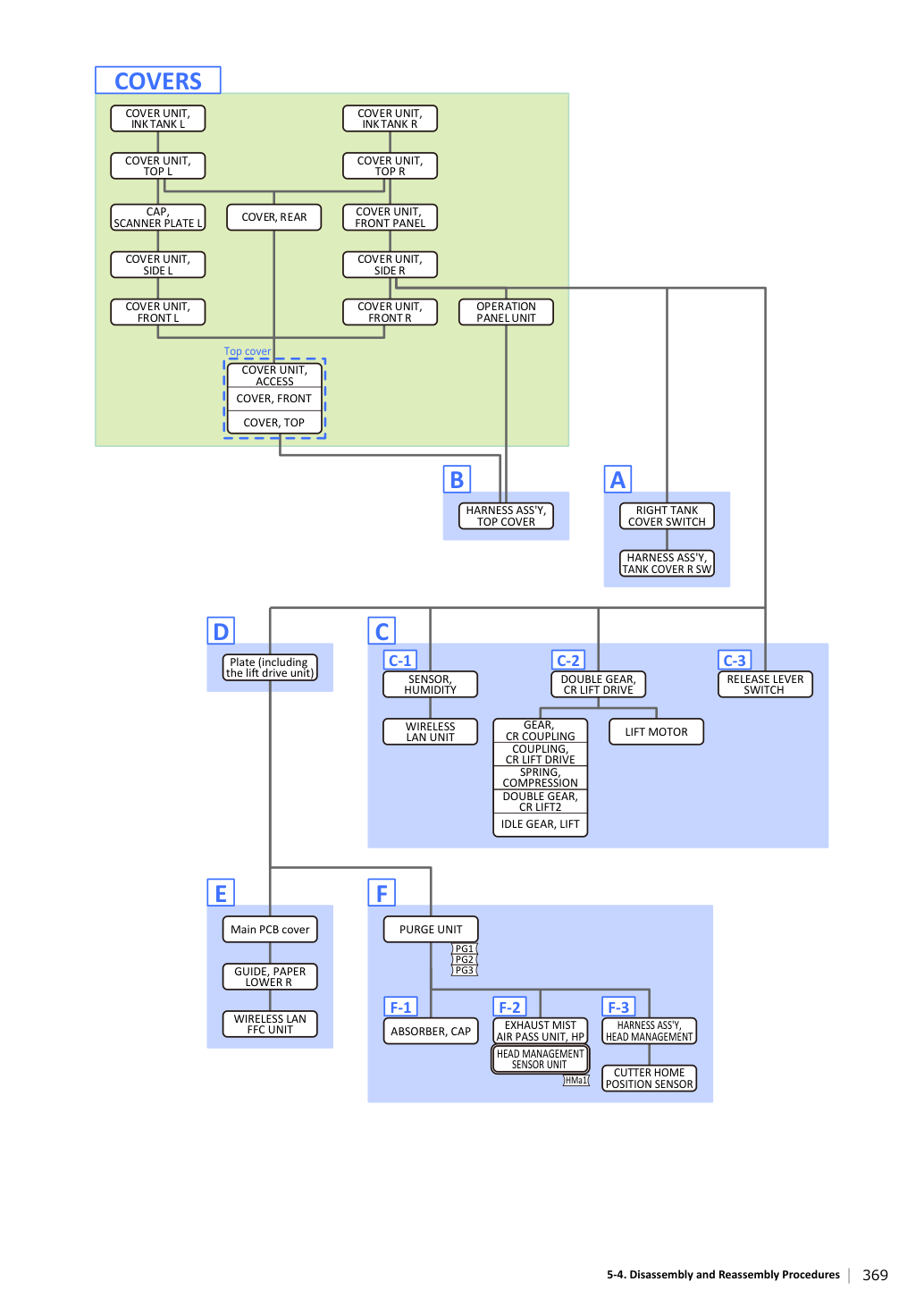

12. ПРАВАЯ СТОРОНА (УЗЕЛ ОЧИСТКИ)
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите УЗЕЛ КРЫШКИ, ВЕРХ П
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите УЗЕЛ КРЫШКИ, ПЕРЕДНЯЯ.

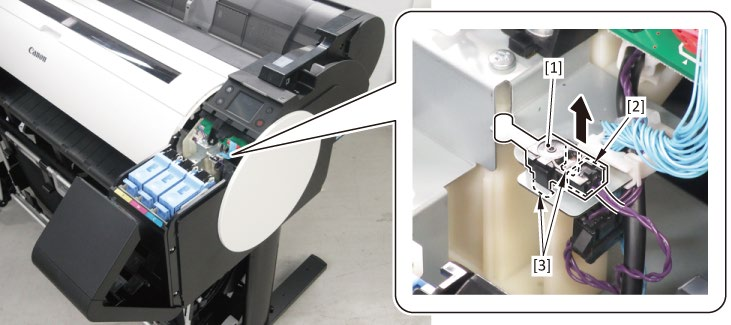

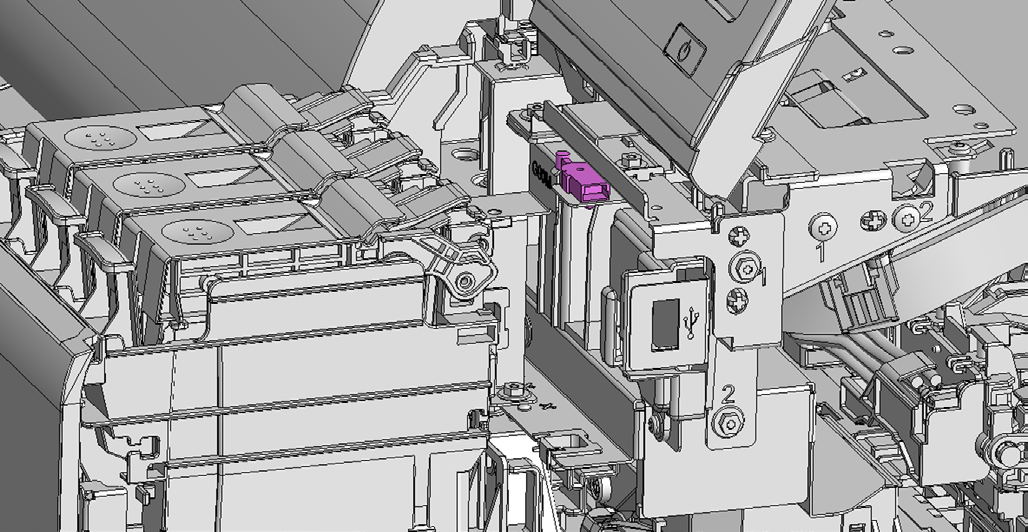

1. Снимите [1] ВЫКЛЮЧАТЕЛЬ КРЫШКИ ПРАВОГО БАКА.
2. Отсоедините [1] ЖГУТ В СБОРЕ, КРЫШКА БАКА П ВЫКЛЮЧ.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.
15. Снимите детали.
16. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
1. Отпустите и отсоедините [1] ЖГУТ В СБОРЕ, ВЕРХНЯЯ КРЫШКА.
1. Отпустите и отсоедините [1] ЖГУТ В СБОРЕ, ВЕРХНЯЯ КРЫШКА.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
1. Снимите [1] ДАТЧИК, ВЛАЖНОСТЬ.
2. Снимите [1] МОДУЛЬ БЕСПРОВОДНОЙ СЕТИ.

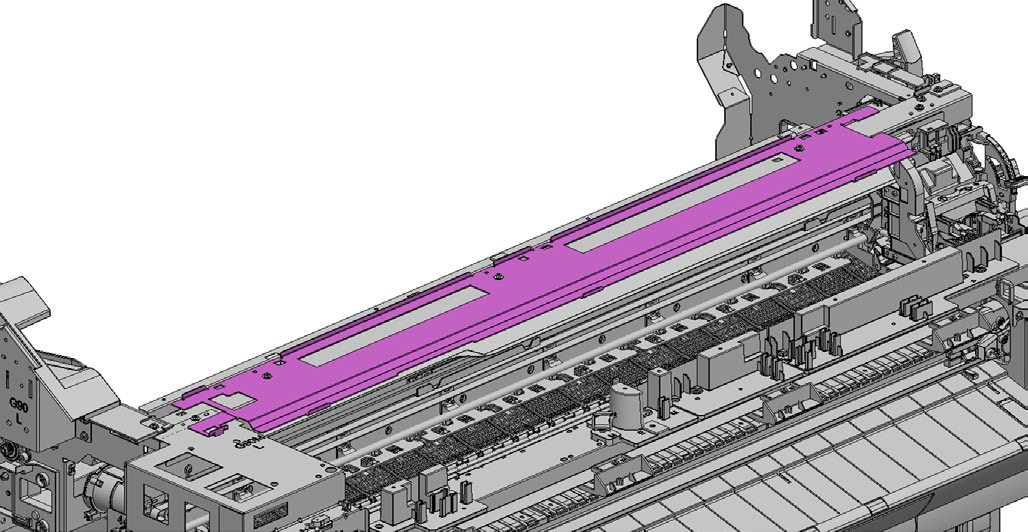

3. Снимите [1] пластину.
1. Снимите [1] ДВОЙНУЮ ШЕСТЕРНЮ, ПРИВОД ПОДЪЕМА ЦР.
2. Снимите [1] пластину, [2] ШЕСТЕРНЮ, СВЯЗЬ ЦР, [3] МУФТУ, ПОДЪЕМ ПРИВОДА ЦР, [4] ПРУЖИНУ, СЖАТИЕ,
[5] ДВОЙНУЮ ШЕСТЕРНЮ, ПОДЪЕМ ЦР2, и [6] ХОЛОСТУЮ ШЕСТЕРНЮ, ПОДЪЕМ.
3. Извлеки [1] LIFT MOTOR.
1. Нажми [1] RELEASE LEVER UNIT вниз и извлеки [2] RELEASE LEVER SWITCH.
1. Извлеки [1] пластину (включая узел привода подъема).
1. Извлеки все детали согласно процедуре D.
2. Извлеки [1] крышку main PCB (включая GUIDE LOWER UNIT). (См. 2. Main PCB Cover.)
3. Извлеки [1] GUIDE, PAPER LOWER R.
4. Извлеки [1] WIRELESS LAN FFC UNIT.

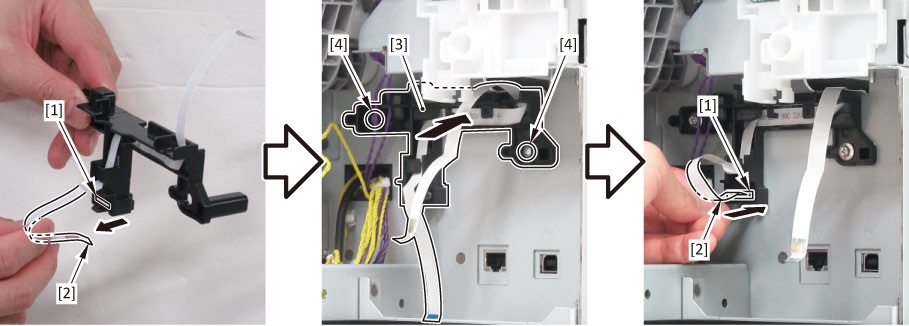

Примечания при сборке узла:
1. Отсоедини [2] FFC от [1] сердечника.
2. Закрепи [3] направляющую к шасси [4] двумя винтами.
3. Пропусти [2] FFC через [1] сердечник.
1. Извлеки все детали согласно процедуре D.

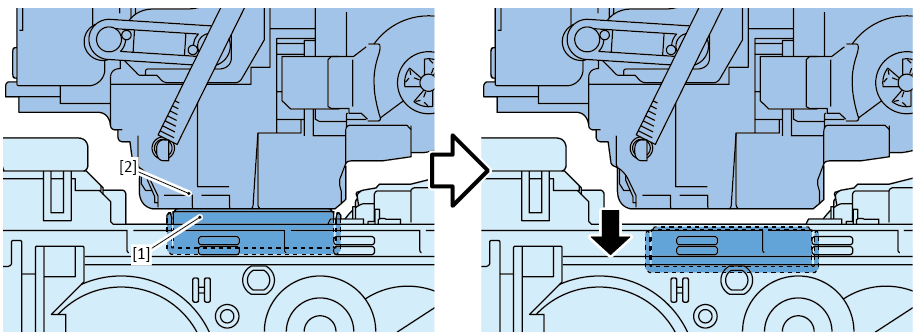

2. Отпусти [1] блокировку каретки.
Убедись, что [1] крышка снята с [2] печатающей головки.
3. Отсоедини [1] трубку PURGE UNIT.
Оберни конец трубки бумажным полотенцем и т.п., чтобы предотвратить утечку чернил.

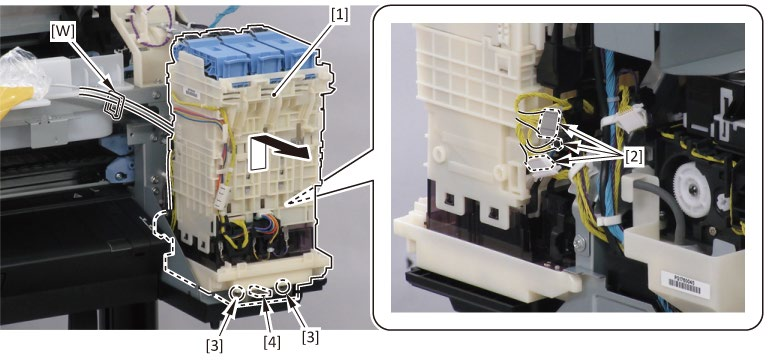

4. Извлеки [1] PURGE UNIT.
5. Извлеки [1] ABSORBER, CAP.
5. Извлеки [1] EXHAUST MIST AIR PASS UNIT, HP и [2] HEAD MANAGEMENT SENSOR UNIT.
5. Отпусти и отсоедини [1] HARNESS ASS'Y, HEAD MANAGEMENT.

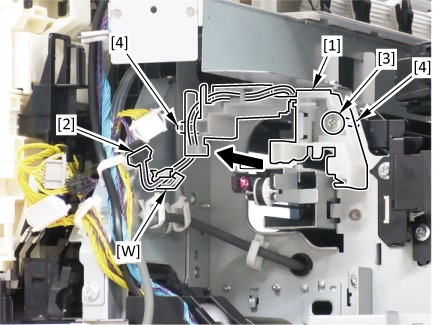

6. Извлеки [1] держатель датчика резака.
7. Отсоедини [2] CUTTER HOME POSITION SENSOR от [1] держателя датчика резака.

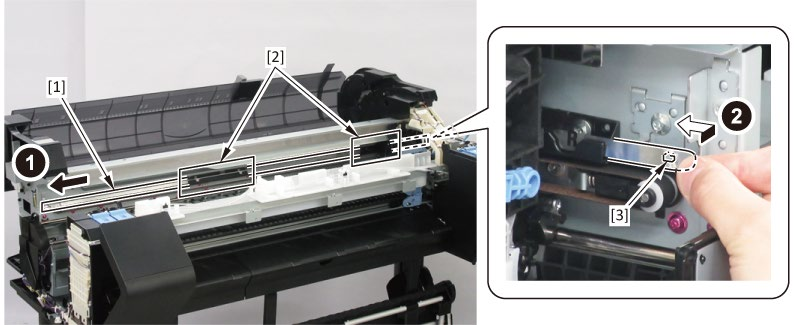

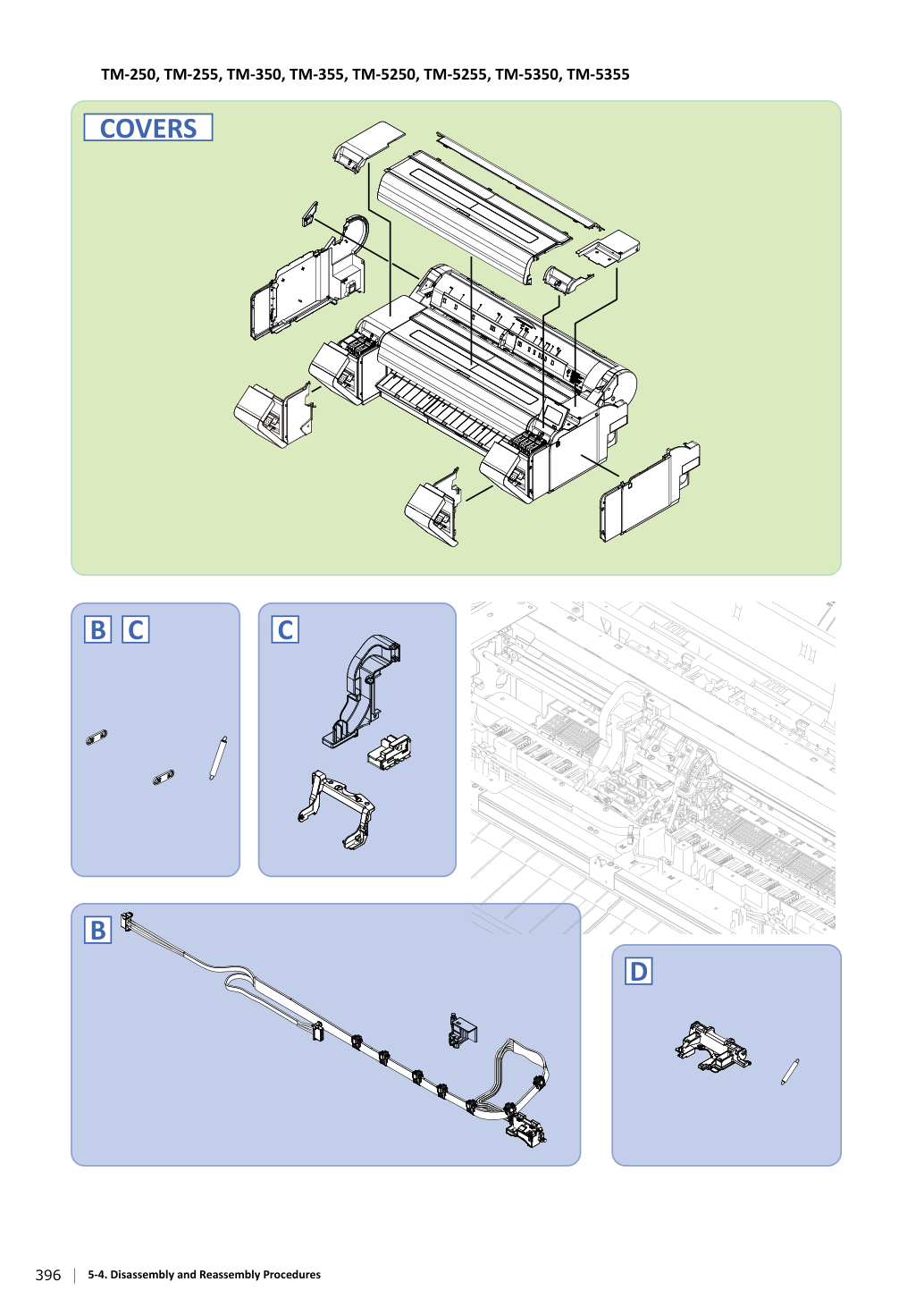

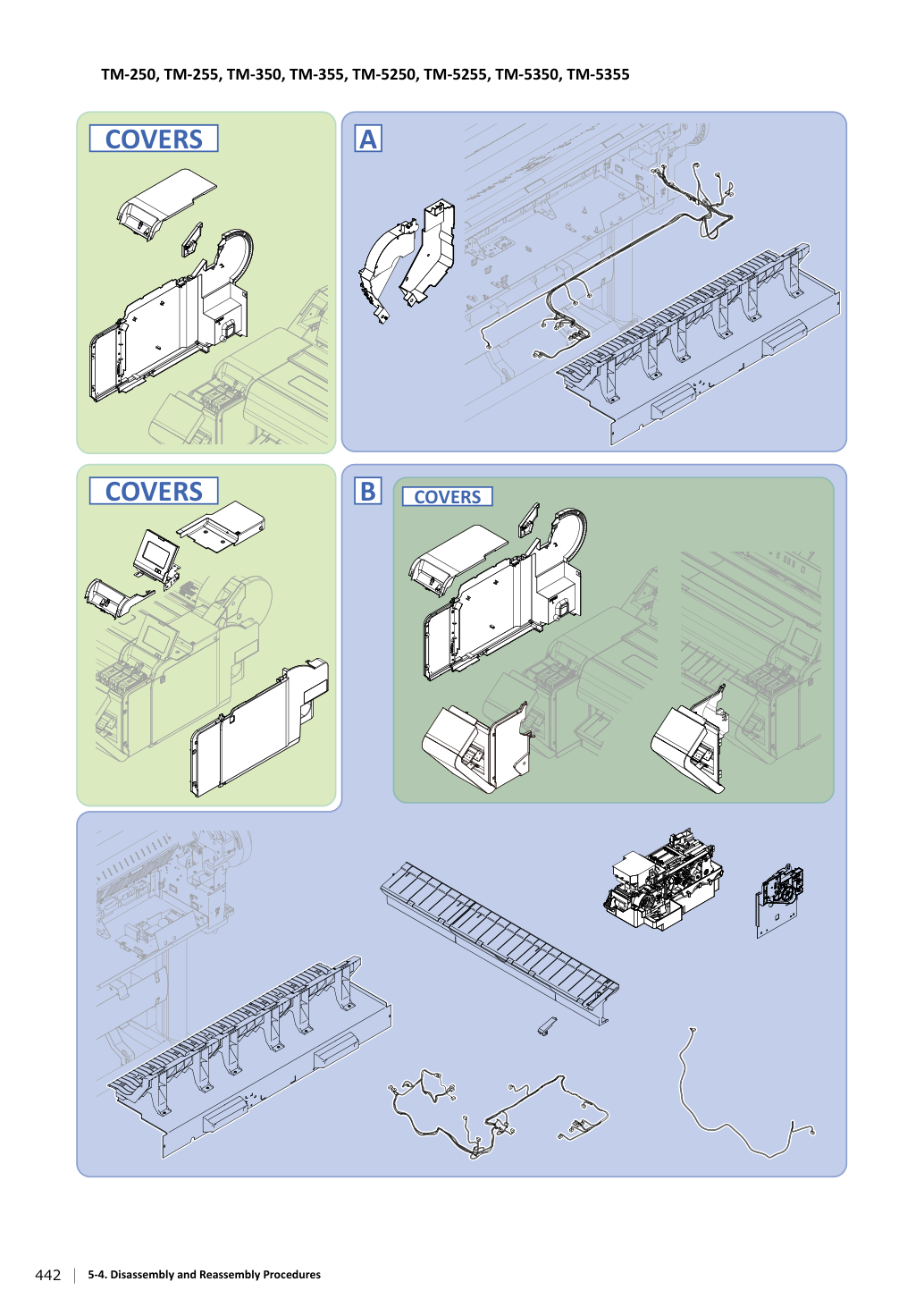

13. FRONT MIST DUCT UNIT
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
12. Снимите УЗЕЛ КРЫШКИ, ПЕРЕДНЯЯ П.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.
15. Снимите детали.
16. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
1. См. «9. ROLL COVER / ROLL PRESET UNIT (RIGHT),» процедуры A-F и извлеки HOLDER, SPOOL IN R.
1. См. «4. INK SUPPLY UNIT (LEFT,)» процедуру A и извлеки INK SUPPLY TANK UNIT L.
1. См. «11. INK SUPPLY UNIT (RIGHT),» процедуру A и извлеки INK SUPPLY TANK UNIT R.
1. См. «5. TOP COVER (EXHAUST MIST DUCT UNIT / CUTTER UNIT),» процедуру B и извлеки EXHAUST
1. Извлеки все детали согласно процедурам A, B, C и D.
2. Открой [1] опору крышки.
3. Извлеки [1] INK TUBE UNIT из направляющей.

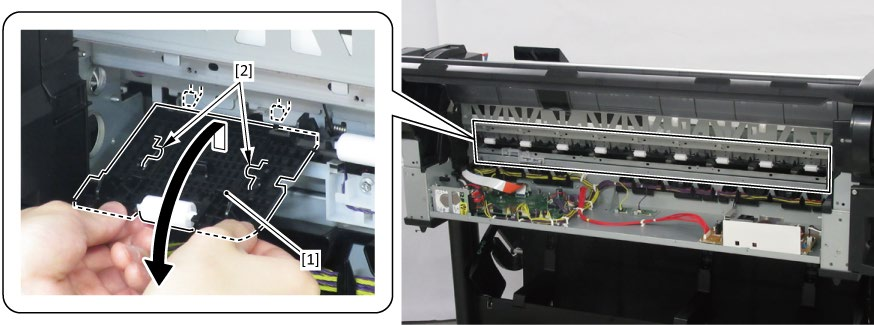

4. Извлеки [1] FRONT MIST DUCT UNIT.
1. Извлеки все детали согласно процедурам B и C.

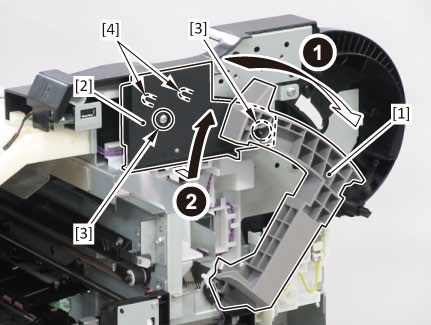

2. Поверни [1] опору крышки.
3. Отпусти [1] INK TUBE UNIT из направляющей.
4. Извлеки [1] заднюю опору крышки.
5. Извлеки [1] опору верхней крышки.
6. Извлеки [1] FRONT MIST DUCT UNIT.

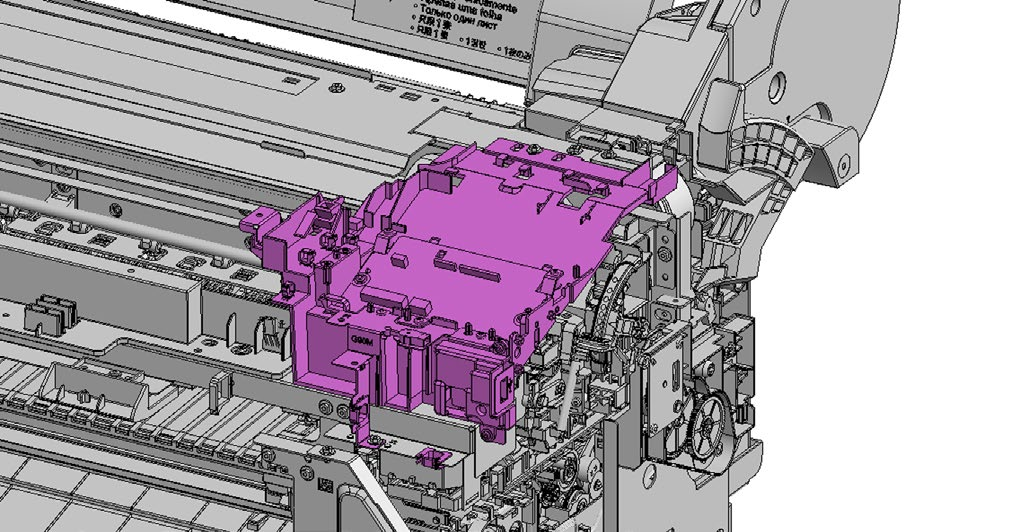

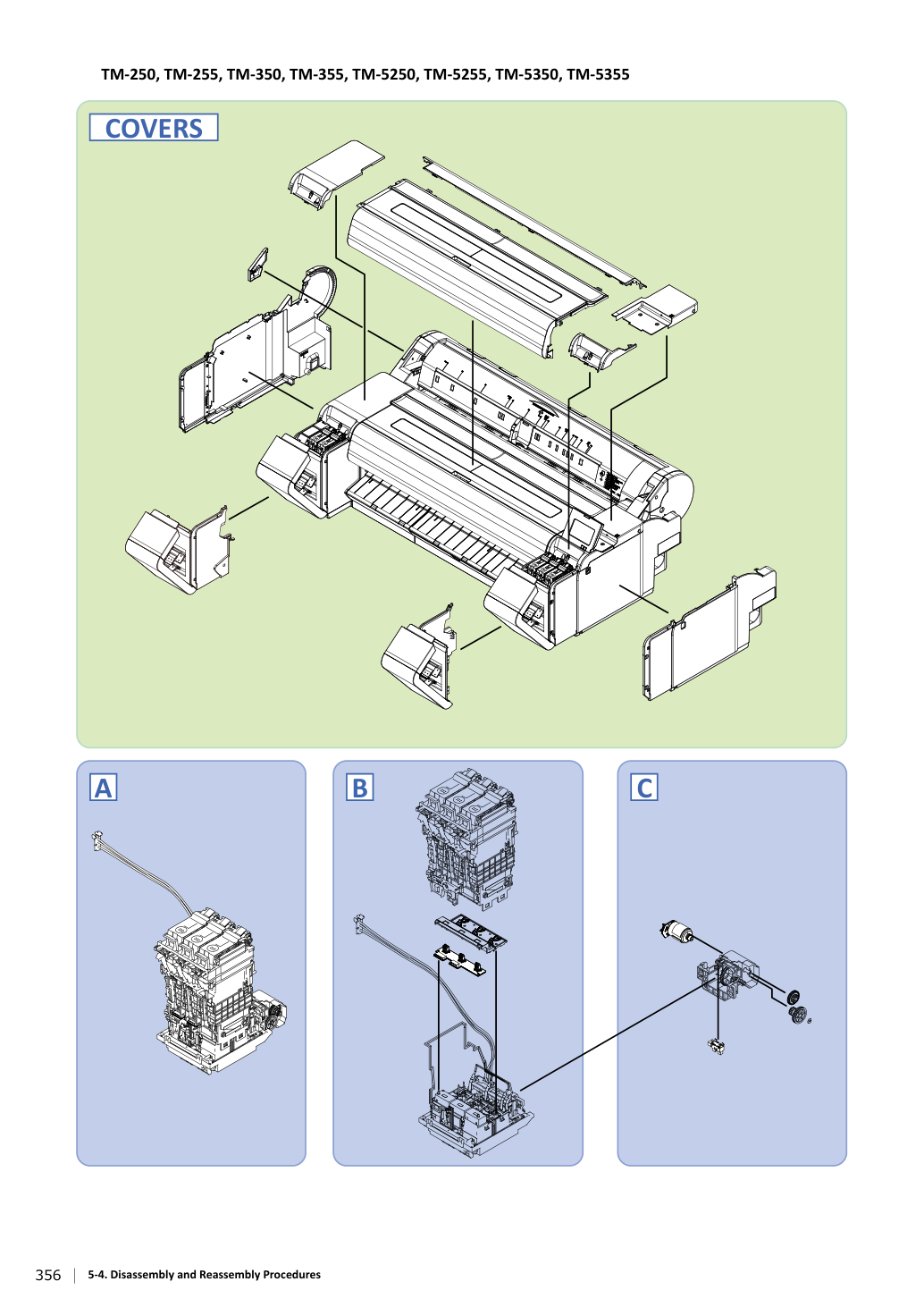

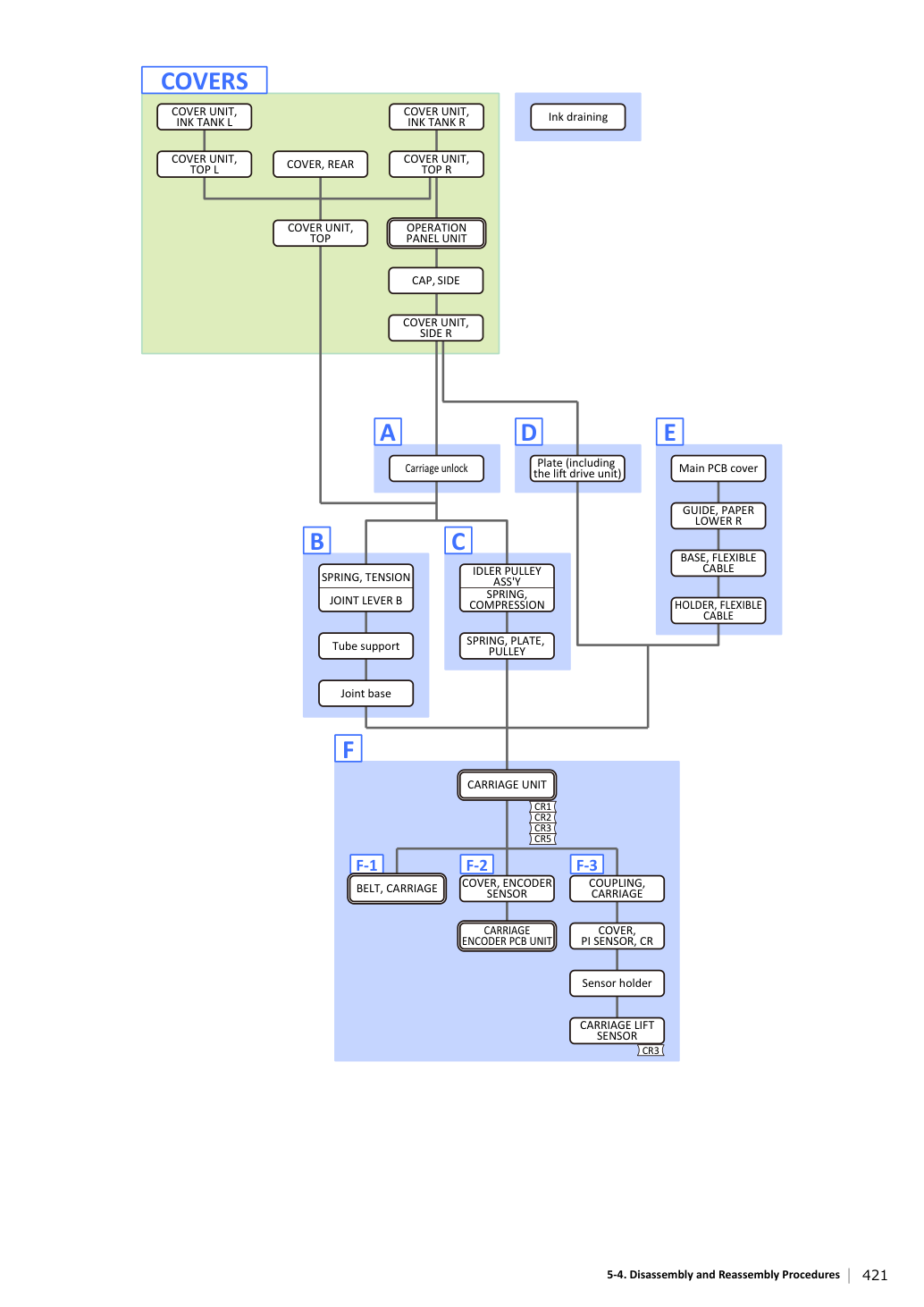

14. CARRIAGE (1)

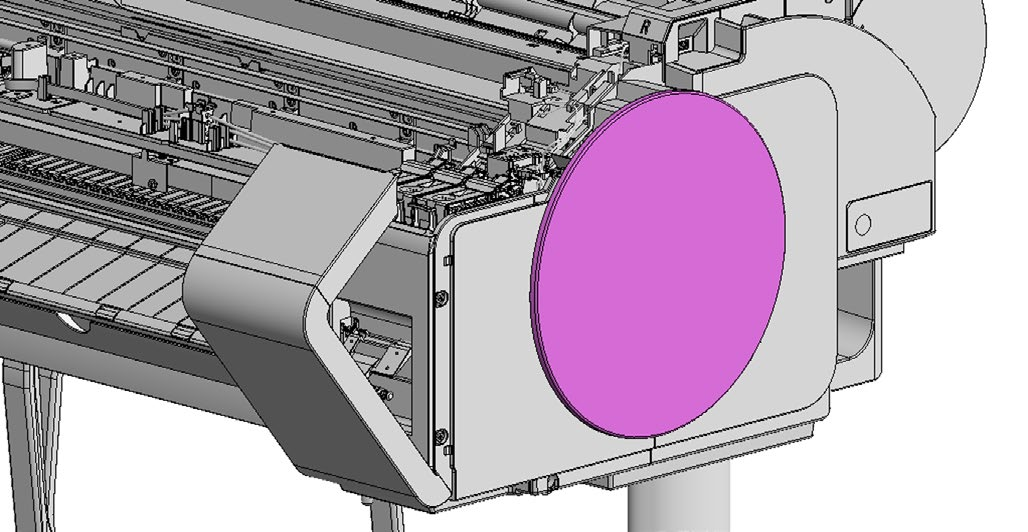

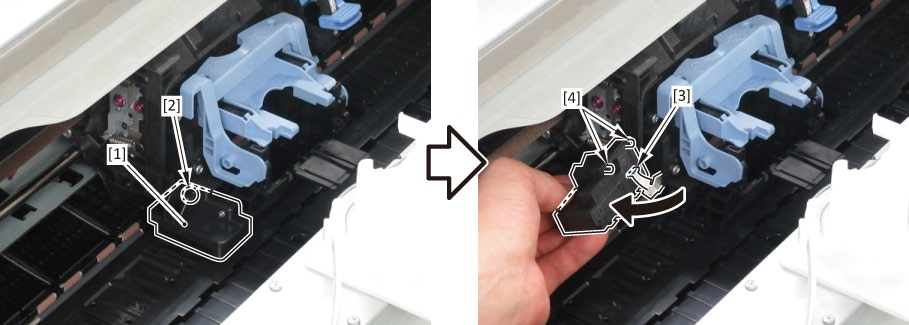

1. Извлеки [1] CAP, SIDE.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
2. Открой [1] люк доступа и отпусти [2] блокировку каретки.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Открой COVER UNIT, TOP R.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.

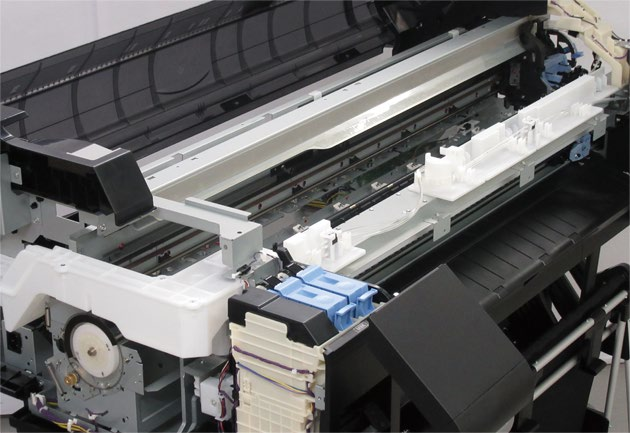

13. Снимите верхнюю крышку.

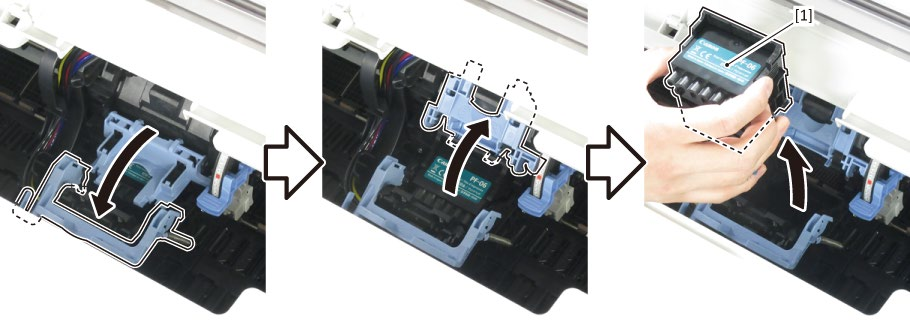

3. Перемести [1] узел каретки вручную в зону замены печатающей головки.
4. Извлеки [1] печатающую головку.

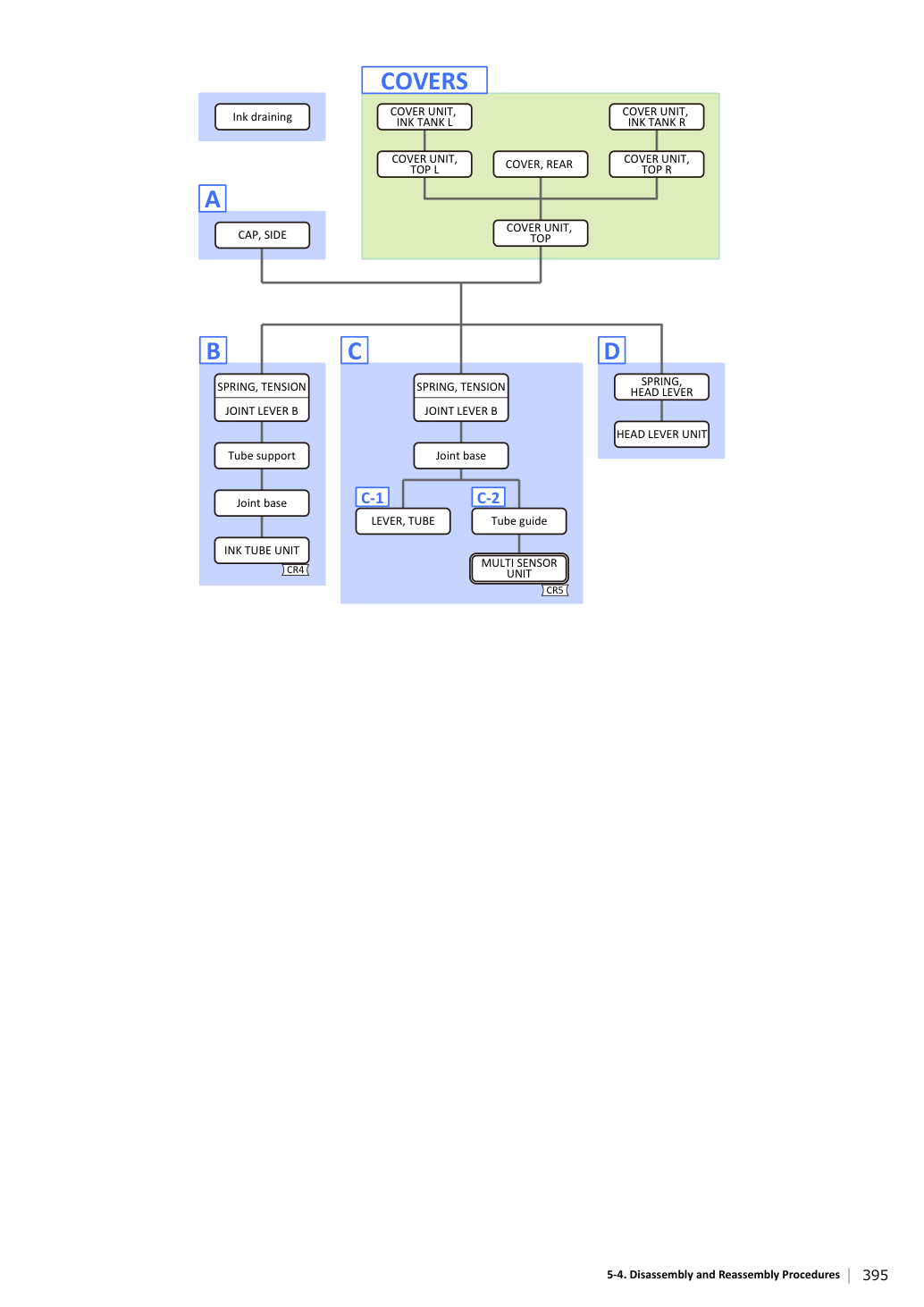

1. Снимите все детали в процедуре А.

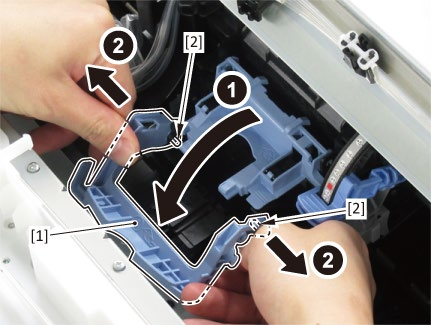

2. Снимите [1] ПРУЖИНУ, НАТЯЖНУЮ, и снимите [2] РЫЧАГ ШАРНИРНЫЙ B.
3. Снимите [1] опору трубки.
4. Снимите [1] основание шарнира.
Оберните шарнир [1] бумажными полотенцами, поместите их в [2] пластиковый пакет и закройте пакет.
5. Снимите [1] УЗЕЛ ТРУБКИ ЧЕРНИЛ.
Оберните шарнир [1] бумажными полотенцами, поместите их в [2] пластиковый пакет и закройте пакет.
Примечания при сборке УЗЕЛА ТРУБКИ ПОДАЧИ ЧЕРНИЛ:
· Убедитесь, что трубка чернил и шарнир плотно вставлены до конца направляющей.

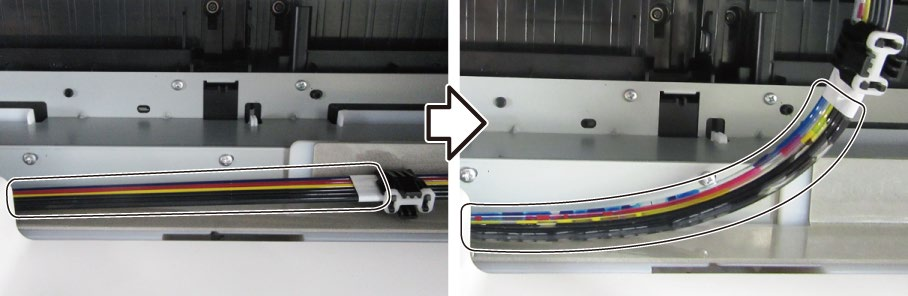

· При установке УЗЛА ТРУБКИ ЧЕРНИЛ совместите [1] метку УЗЛА ТРУБКИ ЧЕРНИЛ с правым концом [2] направляющей и поместите левый конец [3] ленты в пределах 4 мм от левого конца [4] направляющей трубки.
Примечания при замене узла:
Чернила, прилипшие к шарниру УЗЛА ТРУБКИ ЧЕРНИЛ, могут привести к легкому отключению шарнира после его разъединения. В этом случае удалите прилипшие чернила промывкой спиртом.
1. Снимите все детали в процедуре А.
2. Снимите [1] ПРУЖИНУ, НАТЯЖНУЮ и [2] РЫЧАГ ШАРНИРНЫЙ B.
3. Снимите [1] основание шарнира.
Примечания при снятии узла Оберните шарнир [1] бумажным полотенцем и т.п., поместите их в [2] пластиковый пакет и закройте пакет.
4. Снимите [1] РЫЧАГ, ТРУБКИ.
4. Снимите [1] направляющую трубки.

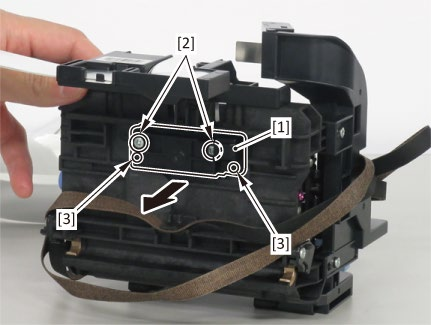

5. Снимите [1] УЗЕЛ ДАТЧИКА МНОГОПОЗИЦИОННЫЙ.

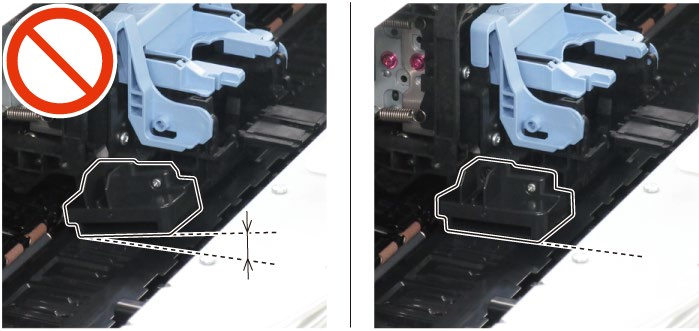

Примечания при установке узла:
Узел должен быть установлен прямо. Он не должен быть наклонен или перекошен.
1. Снимите все детали в процедуре А.

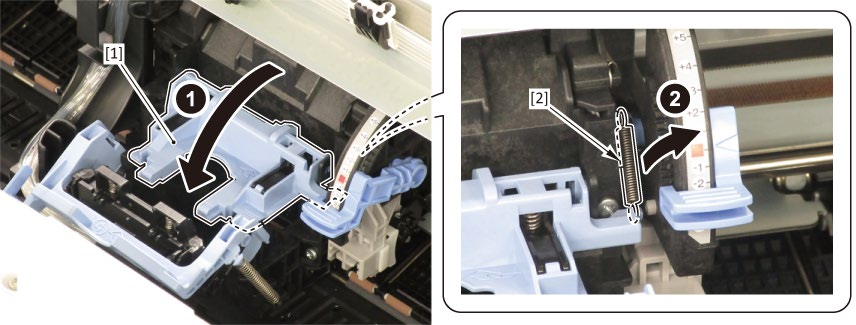

2. Закройте [1] УЗЕЛ РЫЧАГА ГОЛОВКИ, снимите [2] ПРУЖИНУ, РЫЧАГ ГОЛОВКИ.
3. Снимите [1] УЗЕЛ РЫЧАГА ГОЛОВКИ.

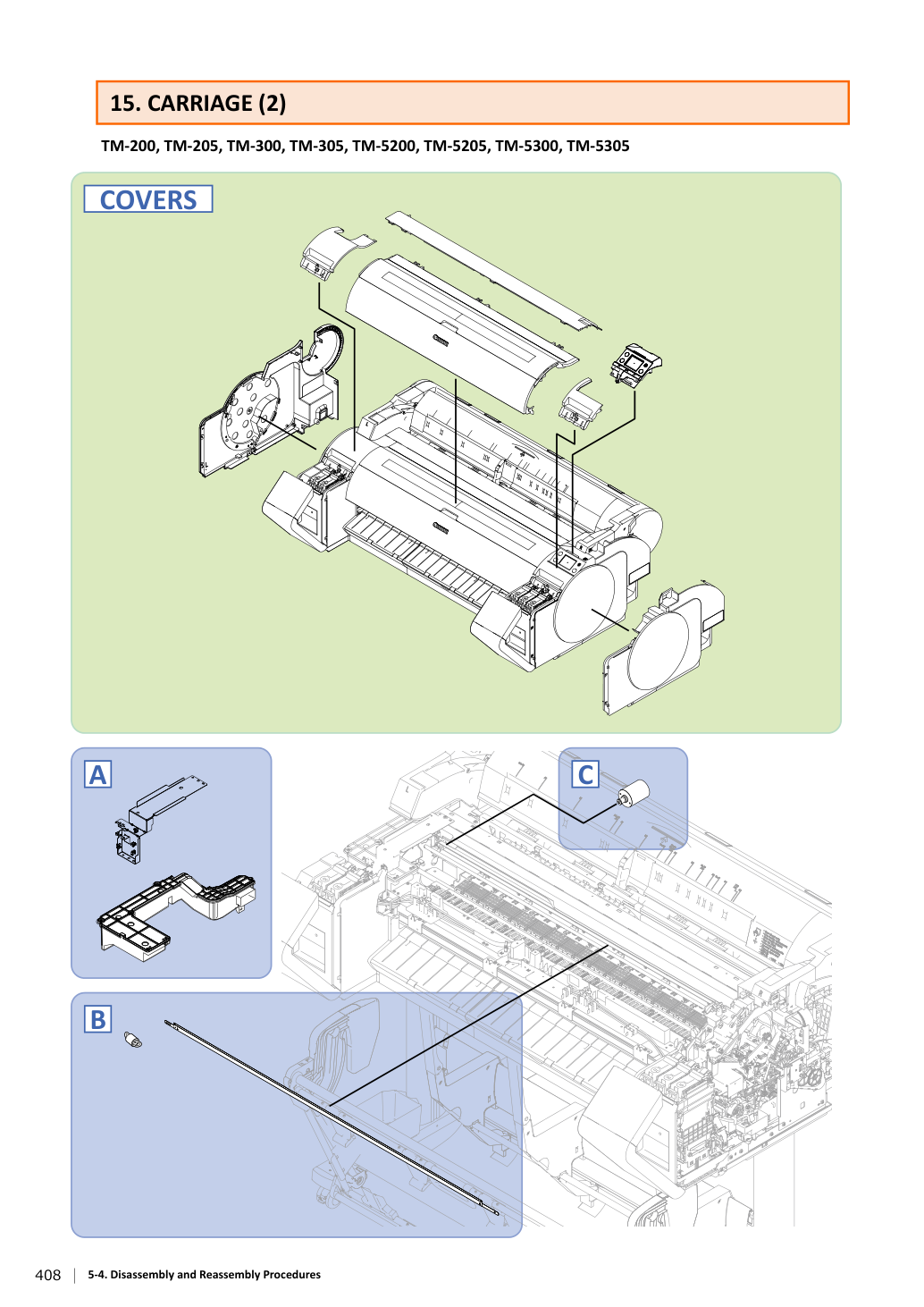

15. КАРЕТКА (2)

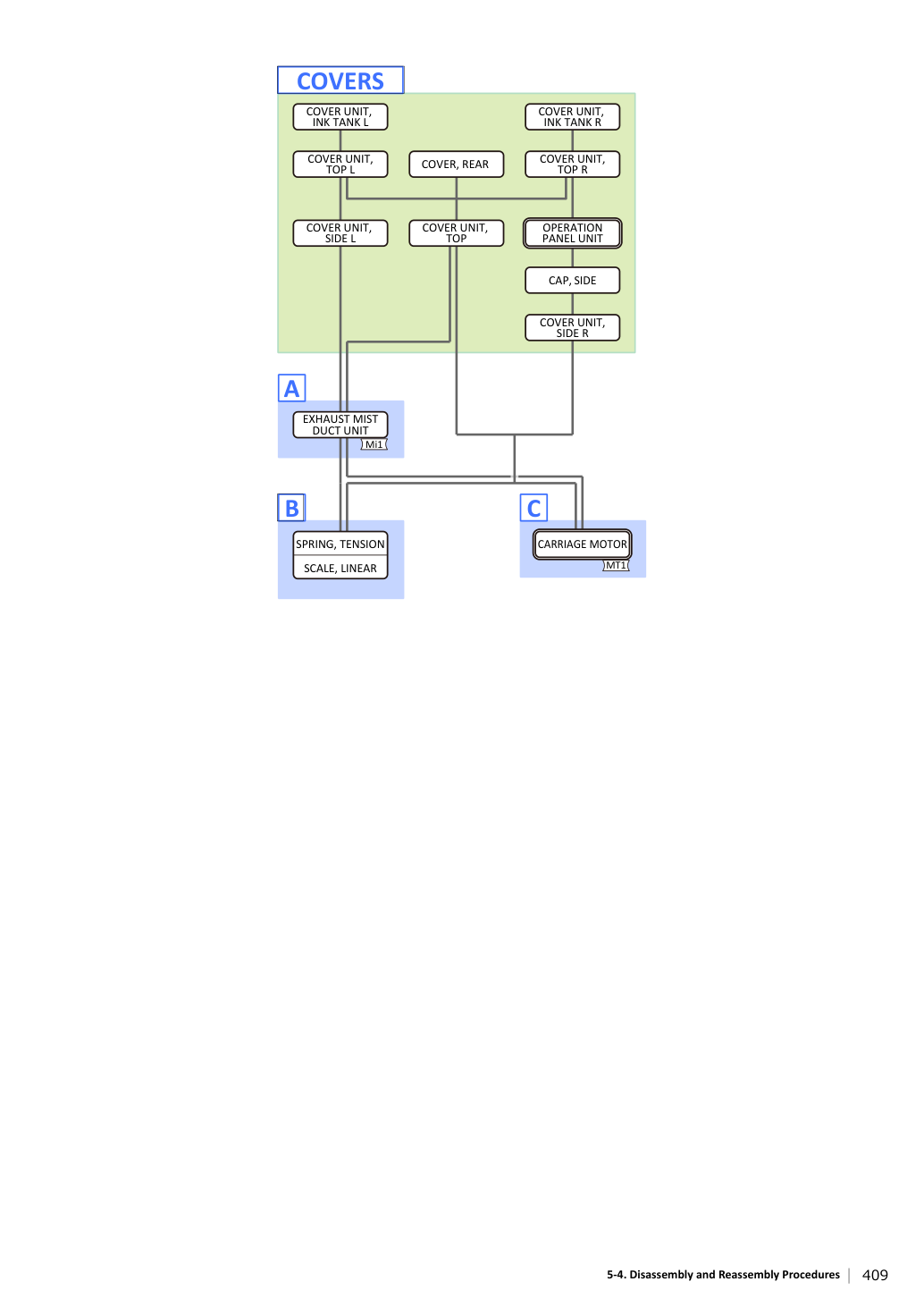

1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.
1. Снимите [1] пластину.
2. Снимите [1] УЗЕЛ ВЫПУСКНОГО ВОЗДУХОВОДА С ТУМАНОМ.
1. Снимите [1] опору задней крышки.
2. Снимите [1] упор верхней крышки.
1. Снимите все детали в процедуре А.
2. Снимите [1] ПРУЖИНУ, НАТЯЖНУЮ и [2] ШКАЛУ, ЛИНЕЙНУЮ.
1. Пропустите [1] ШКАЛУ, ЛИНЕЙНУЮ через [A] паз направляющей.
2. Пропустите [1] ШКАЛУ, ЛИНЕЙНУЮ через [2] две направляющие.
3. Установите [1] ПРУЖИНУ, НАТЯЖНУЮ и [2] ШКАЛУ, ЛИНЕЙНУЮ.
Примечания при замене узла:
Держите ШКАЛУ, ЛИНЕЙНУЮ свободной от любой смазки.
Как очистить ШКАЛУ, ЛИНЕЙНУЮ · Очистите её сухой тканью.
При очистке ШКАЛЫ, ЛИНЕЙНОЙ, расположенной в принтере, избегайте применения чрезмерного усилия.
Обязательно проверьте следующее по завершении очистки:
· ШКАЛА, ЛИНЕЙНАЯ не отходит от энкодера каретки.
· ШКАЛА, ЛИНЕЙНАЯ не отходит от линейной шкалы и правильно позиционирована на пластине.
1. Снимите все детали в процедуре А.
1. Извлеки все детали в процедуре A и B.
2. Отпусти [1] блокировку каретки.
Убедись, что [1] крышка снята с [2] печатающей головки.
3. Снимите [1] РЕМЕНЬ, КАРЕТКИ со шкива двигателя.
4. Снимите [1] ДВИГАТЕЛЬ КАРЕТКИ.
4. Снимите [1] ДВИГАТЕЛЬ КАРЕТКИ.
16. КАРЕТКА (3)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
8. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
6. Откройте крышку рулона и снимите КРЫШКУ, ЗАДНЯЯ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
10. Снимите КРЫШКУ УЗЕЛА, БОКОВАЯ П.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
13. Снимите верхнюю крышку.
1. Отпустите [1] блокировку каретки.
Убедись, что [1] крышка снята с [2] печатающей головки.
2. Переместите [1] узел каретки вручную в область замены печатающей головки.
1. Снимите все детали в процедуре А.
2. Снимите [1] печатающую головку.
3. Снимите [1] ПРУЖИНУ, НАТЯЖНУЮ и [2] РЫЧАГ ШАРНИРНЫЙ B.
4. Снимите [1] опору трубки.
5. Снимите [1] основание соединения.
Оберните шарнир [1] бумажными полотенцами, поместите их в [2] пластиковый пакет и закройте пакет.
6. Снимите [2] узел трубки с [1] направляющей трубки.
Примечания при сборке УЗЕЛА ТРУБКИ ПОДАЧИ ЧЕРНИЛ:
· Убедитесь, что трубка чернил и шарнир плотно вставлены до конца направляющей.
· При установке УЗЛА ЧЕРНИЛЬНОЙ ТРУБКИ совместите [1] отметку УЗЛА ЧЕРНИЛЬНОЙ ТРУБКИ с [2] правым концом направляющей и разместите [3] левый конец ленты в пределах 4 мм от [4] левого конца направляющей трубки.
1. Снимите все детали в процедуре А.
2. Снимите [1] РЕМЕНЬ, КАРЕТКА со шкива двигателя.
3. Снимите [1] РЕМЕНЬ, КАРЕТКА со [2] шкива УЗЛА НАТЯЖНОГО ШКИВА.
4. Снимите [1] УЗЕЛ НАТЯЖНОГО ШКИВА и [2] ПРУЖИНУ, СЖАТИЯ.

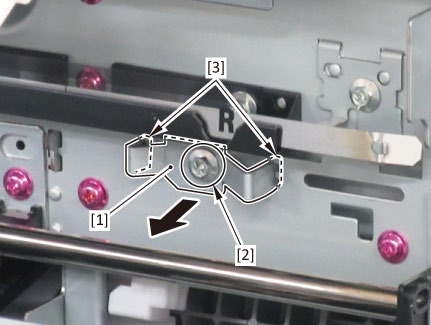

5. Снимите [1] ПЛАСТИНУ ПРУЖИНЫ, ШКИВ.
1. Извлеки [1] пластину (включая узел привода подъема).
2. Снимите [1] пластину.
1. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)
2. Извлеки [1] НАПРАВЛЯЮЩАЯ, ПОДАЧА БУМАГИ НИЖНЯЯ R.
3. Снимите [1] ОСНОВАНИЕ, ГИБКИЙ КАБЕЛЬ.

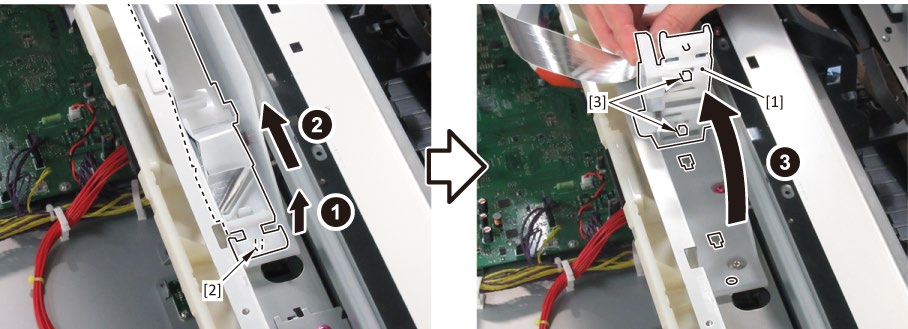

4. Снимите [1] ДЕРЖАТЕЛЬ, ГИБКИЙ КАБЕЛЬ.
5. Отсоедините [1] кабель FFC каретки.
1. Снимите все детали в процедурах A, B, C, D и E.
2. Закрепите [2] РЕМЕНЬ, КАРЕТКА на [1] УЗЛЕ КАРЕТКИ.
3. Снимите [1] УЗЕЛ КАРЕТКИ.
Примечания при замене узла:
Перед установкой нового УЗЛА КАРЕТКИ протрите направляющую справа и слева маслонасыщенной салфеткой (ОЧИСТИТЕЛЬ НАПРАВЛЯЮЩЕЙ RAIL CLEANER UNIT S), поставляемой с узлом каретки. Снимите колпачок перед использованием.
Примечания при сборке узла:
· Закрепите РЕМЕНЬ, КАРЕТКА на узле каретки.
· Установите [1] втулку каретки на [2] направляющую.
· Проложите [1] ДЕРЖАТЕЛЬ, ГИБКИЙ КАБЕЛЬ под [A] плоский кабель.
4. Снимите [1] РЕМЕНЬ, КАРЕТКА.
4. Снимите [1] КРЫШКУ, ДАТЧИК КОДИРОВКИ.
5. Снимите [1] УЗЕЛ ПЕЧАТНОЙ ПЛАТЫ КОДИРОВКИ КАРЕТКИ.
4. Снимите [1] МУФТА, КАРЕТКА.
5. Снимите [1] КРЫШКУ, ДАТЧИК PI, CR.
6. Снимите [1] держатель датчика.
7. Отсоедините [2] ДАТЧИК ПОДЪЁМА КАРЕТКИ от [1] держателя датчика.

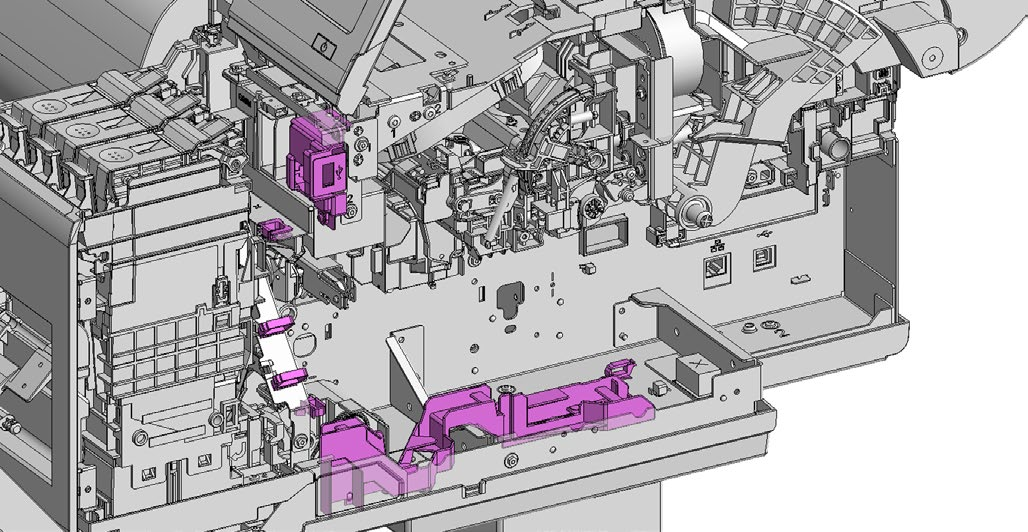

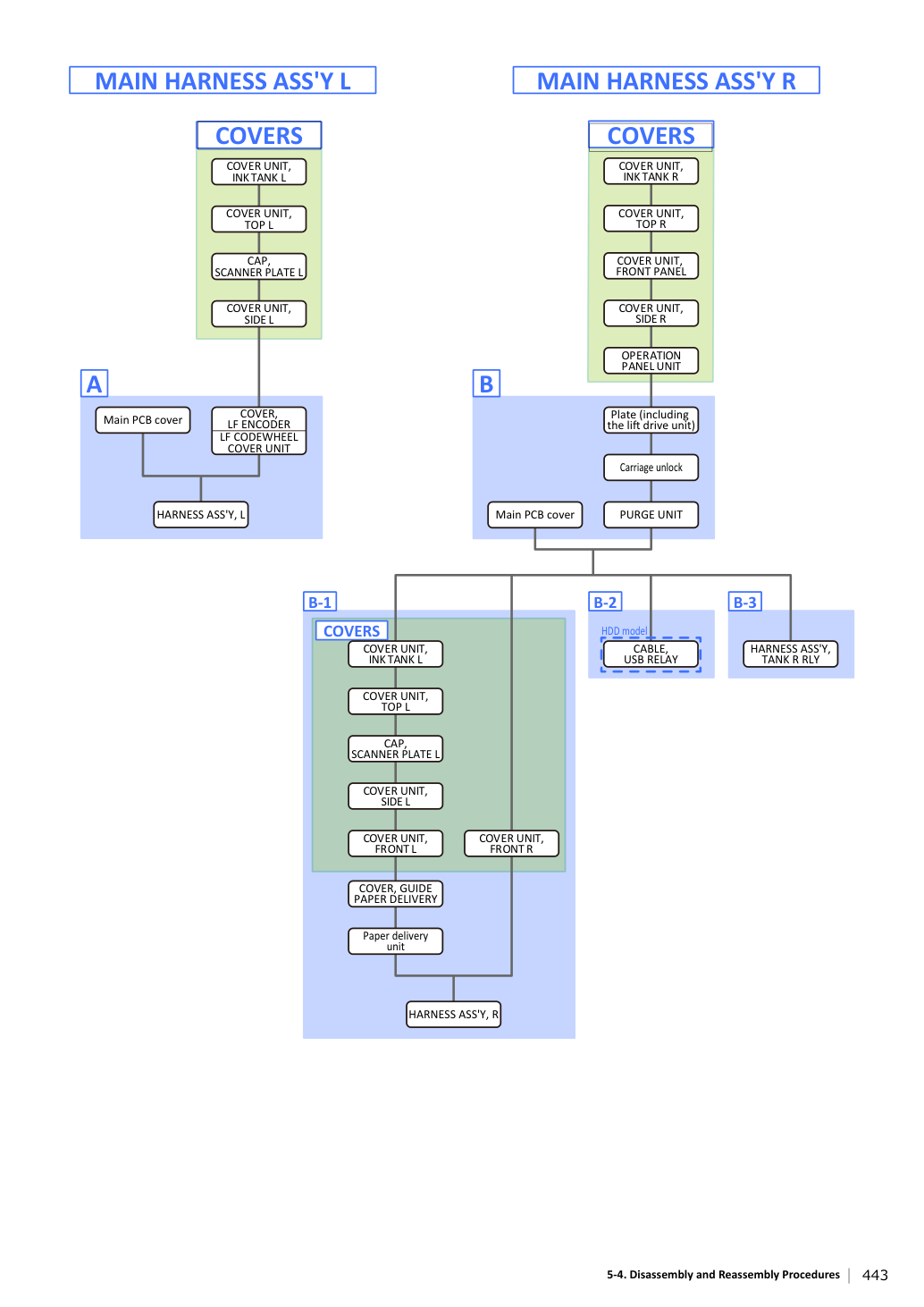

17. Главный жгут проводов
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
1. Снимите [1] КРЫШКА, КОДЕР LF.
2. Снимите [5] УЗЕЛ КРЫШКИ КОДОВОГО КОЛЕСА LF.
3. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)

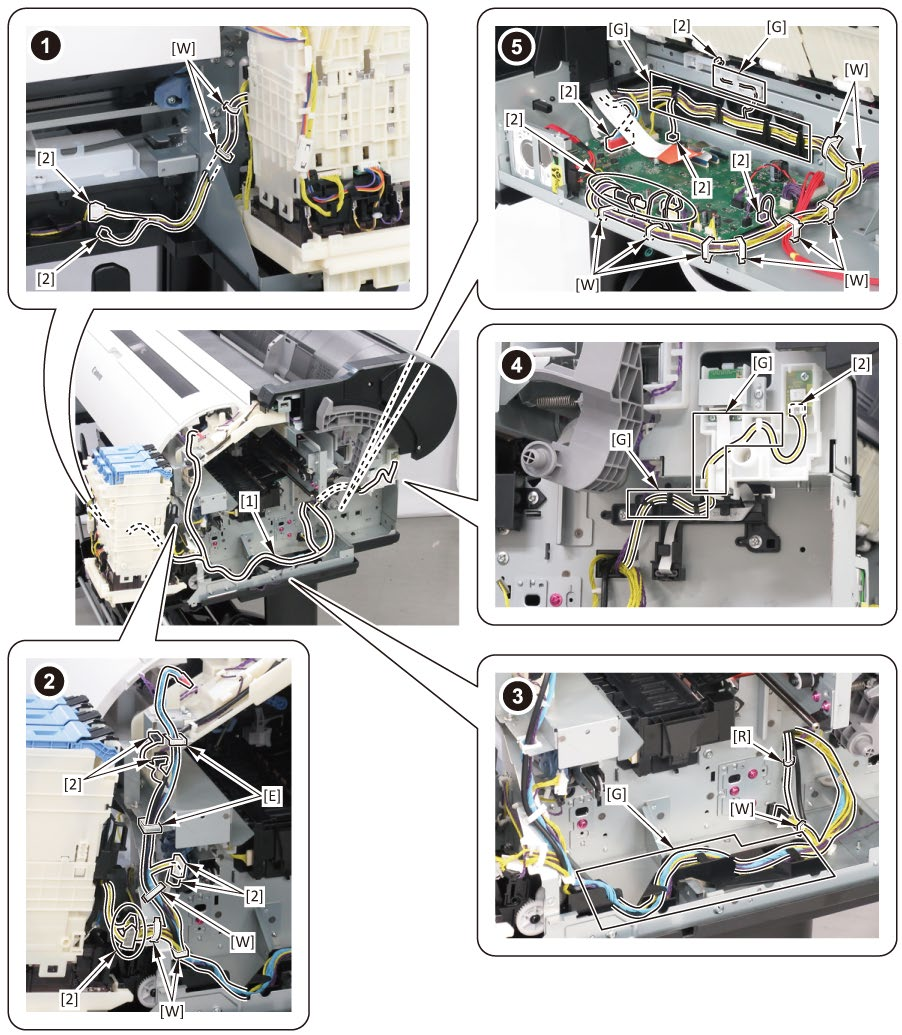

4. Снимите [1] УЗЕЛ ЖГУТА, L.
4. Отожмите и отсоедините [1] УЗЕЛ ЖГУТА, L.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
10. Снимите УЗЕЛ КРЫШКИ, СТОРОНА R.
15. Снимите детали.
16. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
1. Извлеки [1] пластину (включая узел привода подъема).
2. Отпусти [1] блокировку каретки.
Убедись, что [1] крышка снята с [2] печатающей головки.
3. Отсоедини [1] трубку PURGE UNIT.
Оберни конец трубки бумажным полотенцем и т.п., чтобы предотвратить утечку чернил.
4. Извлеки [1] PURGE UNIT.
5. Снимите [1] пластину.
6. Снимите [1] крышку главной печатной платы (включая УЗЕЛ НИЖНЕЙ НАПРАВЛЯЮЩЕЙ). (См. 2. Крышка главной печатной платы.)
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
7. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
12. Снимите УЗЕЛ КРЫШКИ, ПЕРЕДНЯЯ П.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ Л.
11. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ П.
7. Откройте [1] КРЫШКУ, КАРТРИДЖ ОБСЛУЖИВАНИЯ.

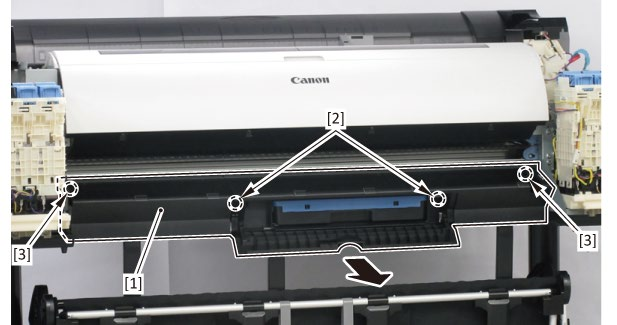

8. Снимите [1] КРЫШКУ, НАПРАВЛЯЮЩАЯ ВЫДАЧИ БУМАГИ.
9. Снимите [1] узел выдачи бумаги.
10. Извлеките два винта [1] УЗЛА РЕЗЕРВУАРА ЧЕРНИЛ R и переместите узел в положение, показанное справа.

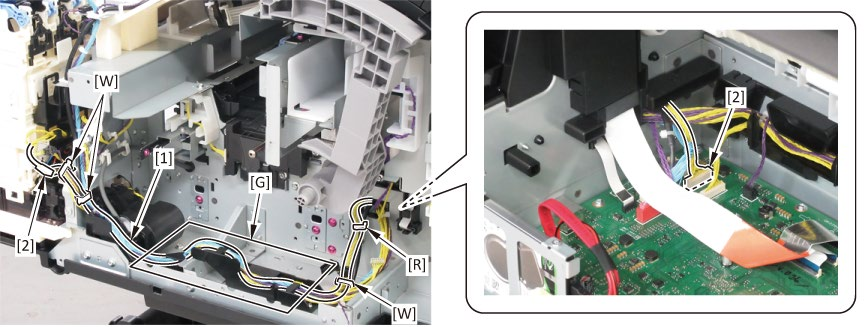

11. Отожмите и отсоедините [1] УЗЕЛ ЖГУТА, R.
11. Отожмите и отсоедините [1] УЗЕЛ ЖГУТА, R.
7. Нажмите вниз [1] УЗЕЛ РЫЧАГА ОТПУСКАНИЯ и снимите [2] КОЛПАЧОК, СТОРОНА РОЛИКА R.
8. Снимите [1] УЗЕЛ ПРЕДУСТАНОВКИ РОЛИКА R.
9. Отпусти [1] КАБЕЛЬ, USB RELAY.
9. Отпусти и отсоедини [1] КАБЕЛЬ, USB RELAY.
7. Отпусти и отсоедини [1] ЖГУТ ASS'Y, TANK R RLY.
18. Слив чернил
1. Слей чернила.
Слив чернил в режиме обслуживания:
1. После разблокировки каретки выбором [SERVICE MODE > FUNCTION > CR UNLOCK] переместите печатающую
головку вручную в зону замены и извлеките печатающую головку.
2. На панели управления принтером выбери [SERVICE MODE > FUNCTION > INK SUPPLY VALVE OPEN > OPEN].
Клапан подачи (дроссельный клапан) узла чернильного бака откроется.
3. Чернила в CARRIAGE UNIT (или INK TUBE UNIT) сольются в резервуар чернил.
4. Подожди пять-десять минут, затем откройте крышку доступа и убедись, что чернила слились из
5. Выключи принтер и отсоедини кабель питания.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
6. Снимите КРЫШКА УЗЛА, СТОРОНА L.
9. Снимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ.
10. Извлеки КОЛПАЧОК, БОКОВОЙ.
11. Извлеки КРЫШКА В СБОРЕ, БОКОВАЯ R.
1. Откройте КРЫШКА УЗЛА, БАК С ЧЕРНИЛАМИ L.
2. Снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ Л.
3. Откройте КРЫШКУ УЗЕЛА, БАК ЧЕРНИЛ П.
4. Поднимите УЗЕЛ ПАНЕЛИ УПРАВЛЕНИЯ и снимите КРЫШКУ УЗЕЛА, ВЕРХНЯЯ П.
5. Снимите КРЫШКУ УЗЕЛА, ПЕРЕДНЯЯ ПАНЕЛЬ.
7. Снимите КОЛПАЧОК, ПЛАСТИНА СКАНЕРА L.
8. Снимите КРЫШКА УЗЛА, СТОРОНА L.
10. Снимите [1] КРЫШКА УЗЛА, СТОРОНА R.
1. Отпустите [1] блокировку каретки.
Убедись, что [1] крышка снята с [2] печатающей головки.
2. Открой [1] крышку доступа и переместите [2] узел каретки вручную в зону замены печатающей головки.
3. Извлеки [1] печатающую головку.
4. Нажимай [1] рычаг клапана подачи чернил левого и правого резервуаров в направлении стрелки примерно на
минуту. Чернила в INK TUBE UNIT сольются в резервуар чернил.
5. Подожди пять-десять минут, затем убедись, что чернила слились из трубок.
Примечания при сливе чернил из трубок:
Обязательно выполни заполнение чернил после сборки узлов.
