1. МЕХАНИЗМ

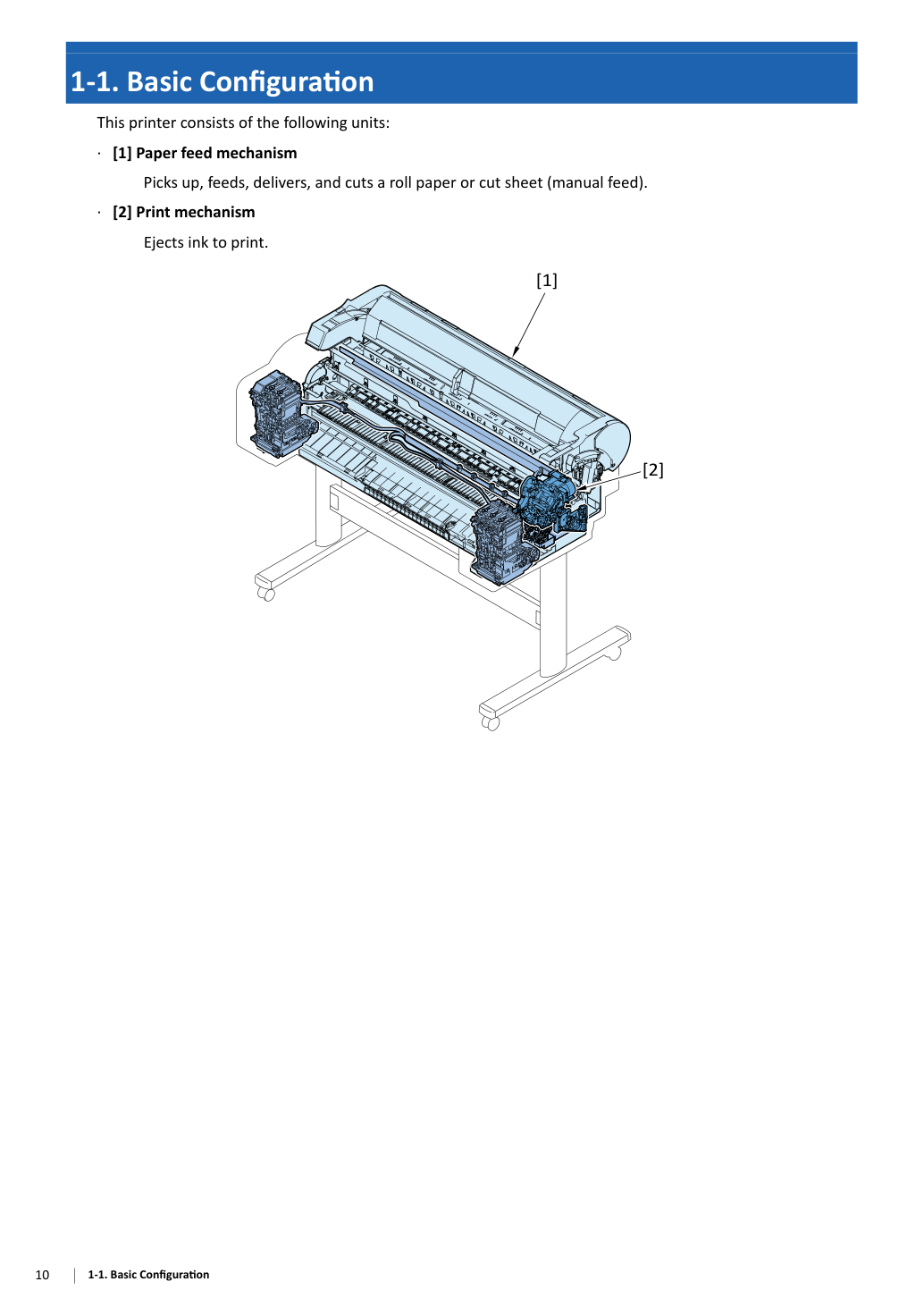

Этот принтер состоит из следующих узлов:

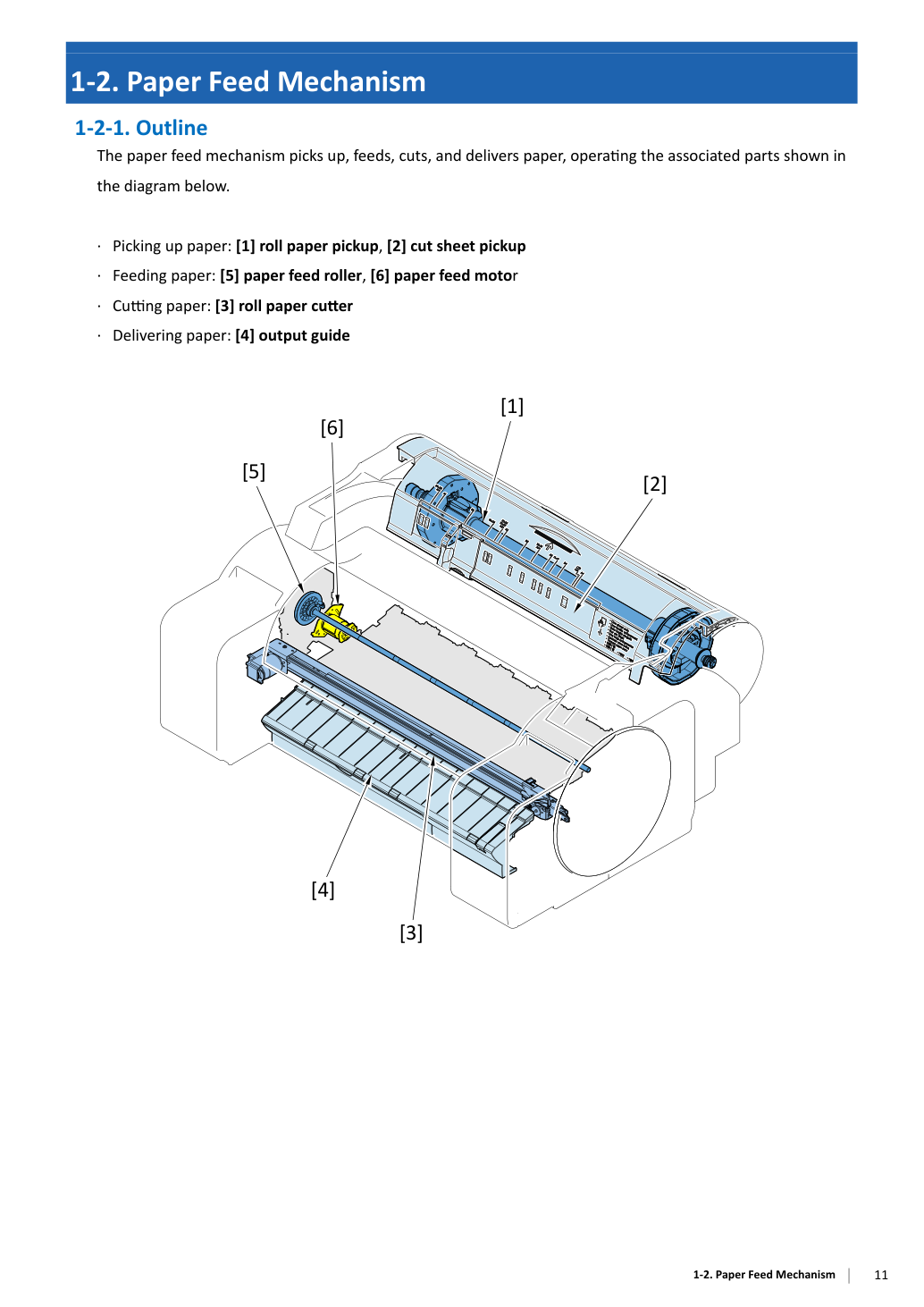

Захватывает, подает, доставляет и обрезает рулонную или листовую бумагу (ручная подача).
Механизм подачи бумаги захватывает, подает, обрезает и доставляет бумагу, приводя в действие связанные детали, показанные на схеме ниже.

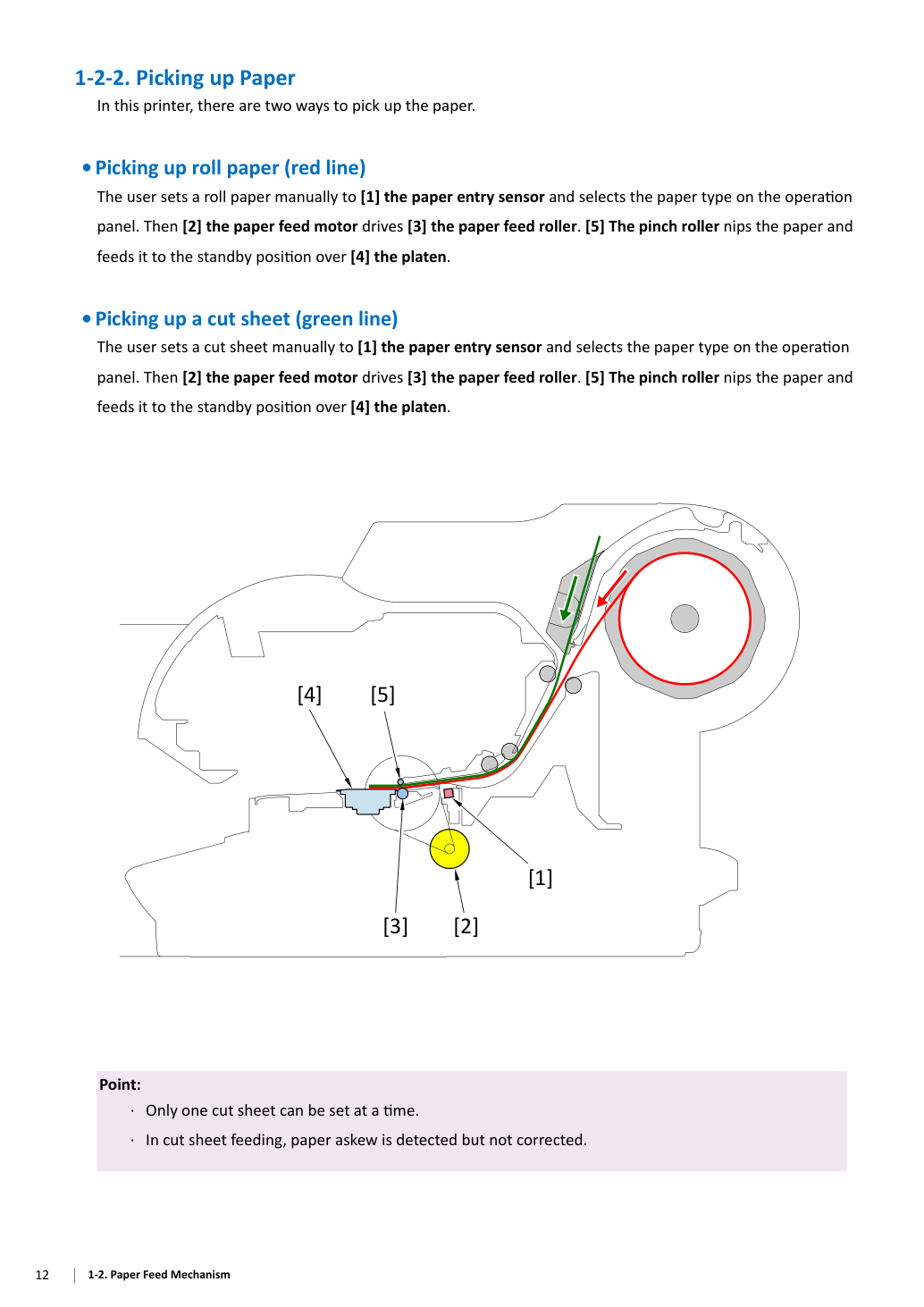

В этом принтере есть два способа захвата бумаги.
Пользователь устанавливает рулонную бумагу вручную на [1] датчик входа бумаги и выбирает тип бумаги на панели управления. Затем [2] двигатель подачи бумаги приводит [3] ролик подачи бумаги. [5] Прижимной ролик зажимает бумагу и подает ее в исходное положение над [4] валом (platen).
Пользователь устанавливает листовую бумагу вручную на [1] датчик входа бумаги и выбирает тип бумаги на панели управления. Затем [2] двигатель подачи бумаги приводит [3] ролик подачи бумаги. [5] Прижимной ролик зажимает бумагу и подает ее в исходное положение над [4] валом (platen).
· За раз можно устанавливать только один лист бумаги.
· При подаче листовой бумаги перекос обнаруживается, но не корректируется.
Захваченная бумага подается следующим образом.
[1] Двигатель подачи бумаги вращает [2] ролик подачи бумаги для подачи бумаги.
Исходное положение [2] ролика подачи бумаги определяется [6] датчиком домашней позиции подачи бумаги.
[3] Мультидатчик определяет ширину и положение бумаги для автоматической регулировки положения подачи бумаги (позиция печати).
Чтобы предотвратить неравномерную печать из-за вариации количества подаваемой бумаги, контролируется крутящий момент при подаче бумаги и корректируется эксцентриситет при подаче бумаги.
Чтобы предотвратить поднятие бумаги во время печати, [4] вакуумный вентилятор под [5] валом (platen) втягивает воздух.

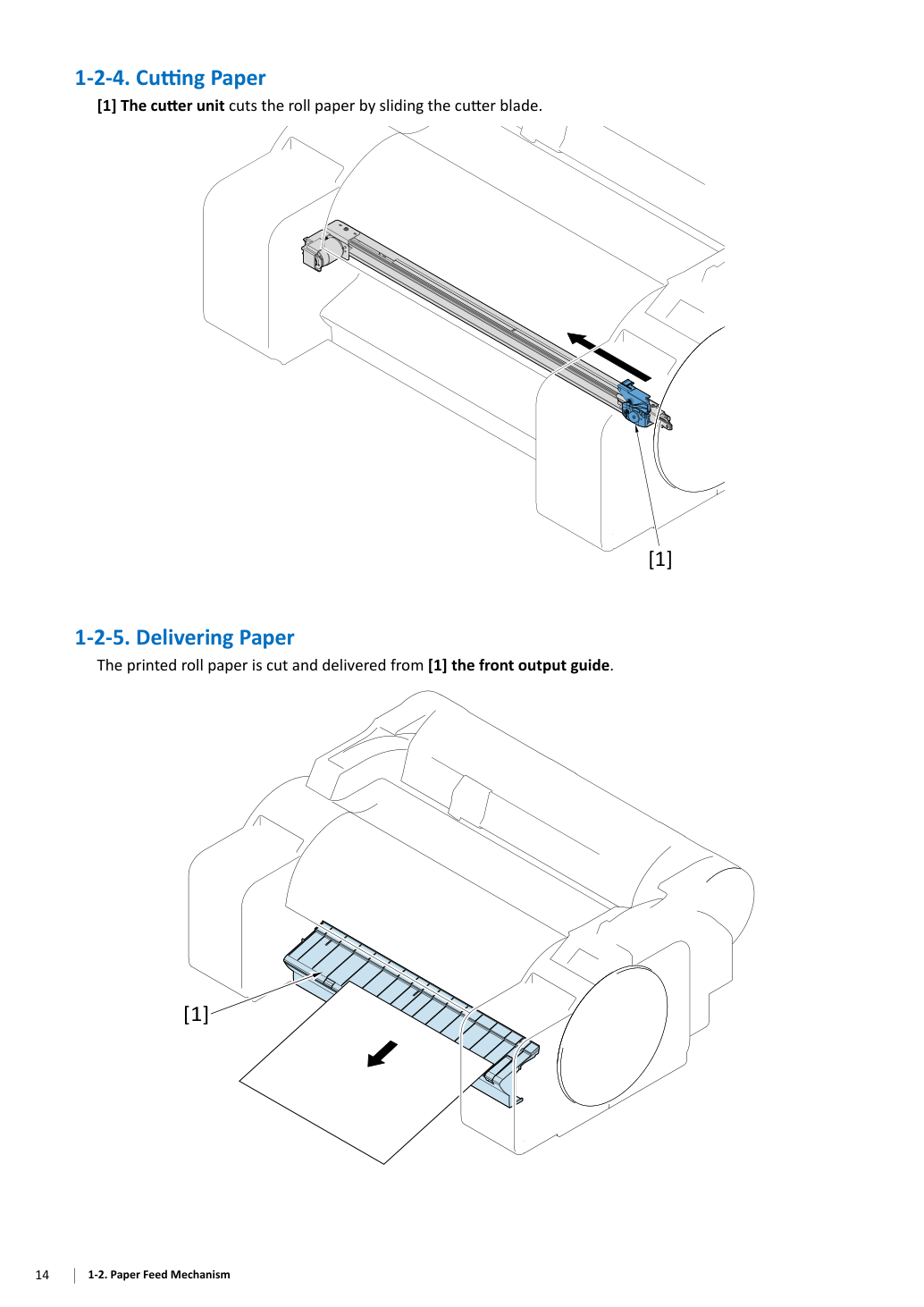

[1] Узел обрезки обрезает рулонную бумагу, сдвигая лезвие резака.
Напечатанная рулонная бумага обрезается и выводится из [1] направляющей переднего выхода.
Принтер имеет следующие функции обнаружения и коррекции:
- Обнаружение края бумаги
- Контроль крутящего момента при подаче бумаги
- Коррекция подачи бумаги (эксцентриситет)
- Предотвращение поднятия бумаги
- Предотвращение размазывания чернил на обратной стороне бумаги

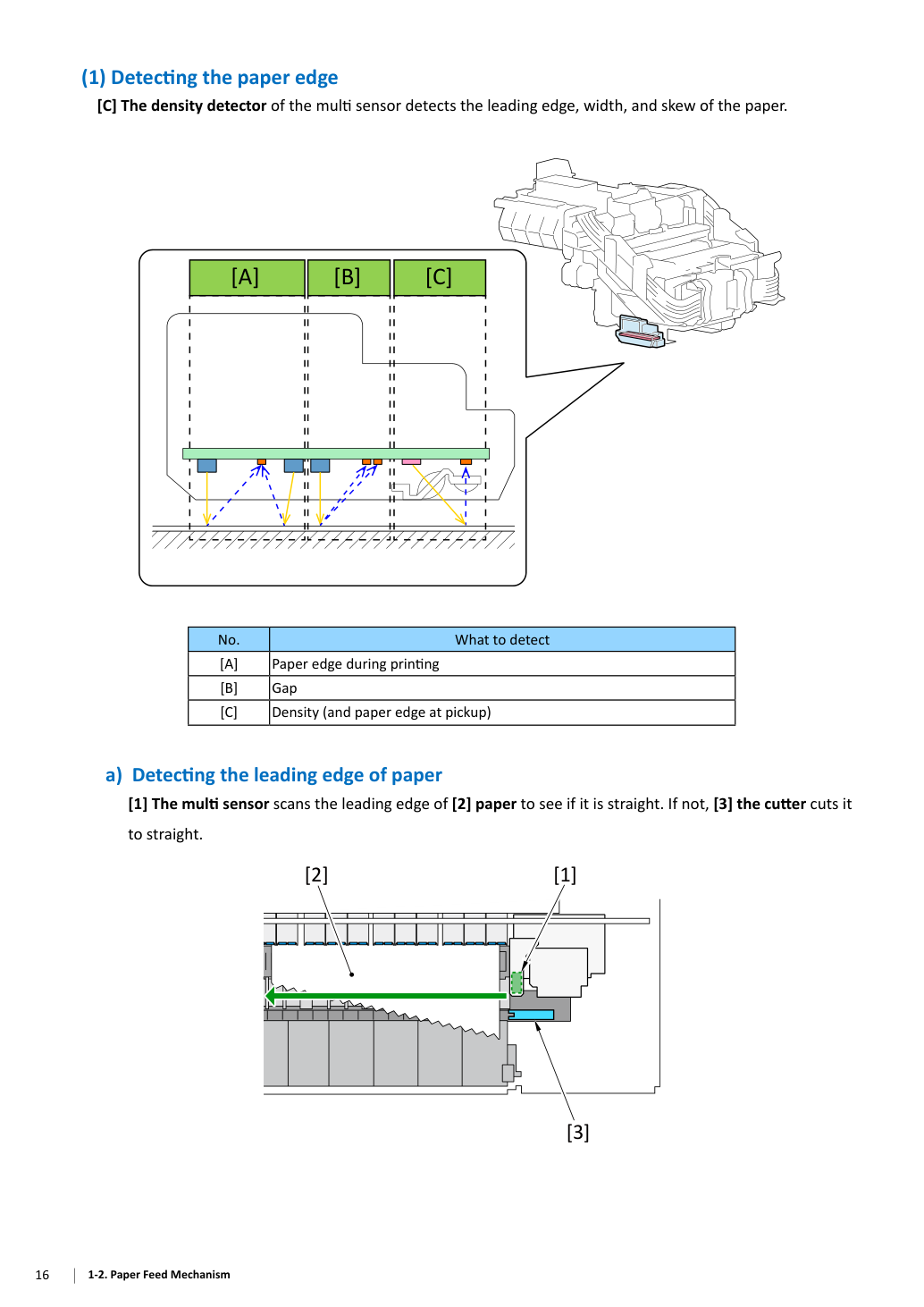

[C] Датчик плотности мультидатчика определяет передний край, ширину и перекос бумаги.
Что обнаруживать [A] Край бумаги во время печати [B] Зазор [C] Плотность (и край бумаги при захвате) a) Обнаружение переднего края бумаги [1] Мультидатчик сканирует передний край [2] бумаги, чтобы проверить, прямой ли он. Если нет, [3] резак обрезает его прямо.
- Обнаружение края бумаги

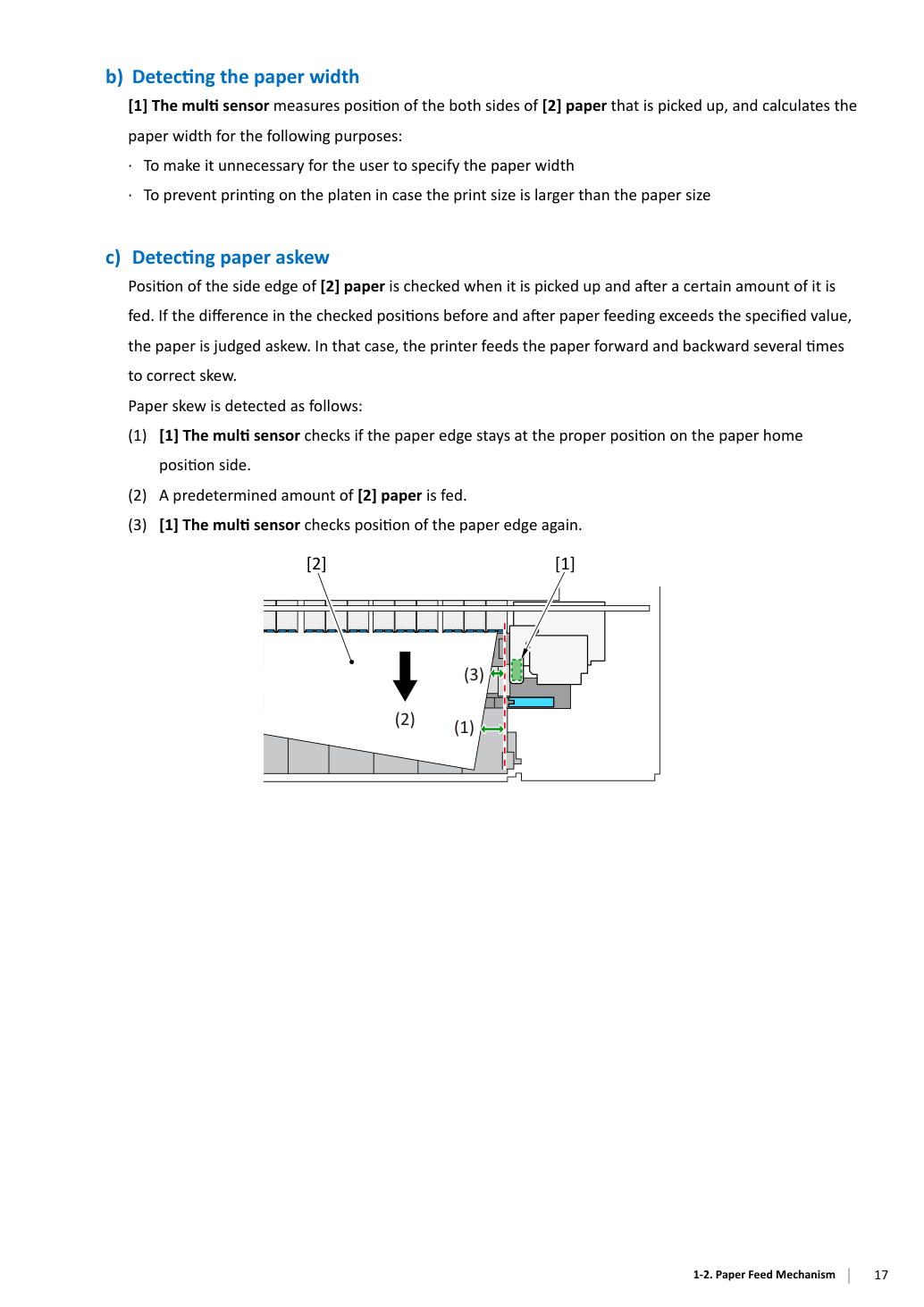

b) Обнаружение ширины бумаги [1] Мультидатчик измеряет положение обеих сторон [2] захватываемой бумаги и рассчитывает ширину бумаги для следующих целей:
· Чтобы пользователю не требовалось указывать ширину бумаги · Чтобы предотвратить печать на валу (platen) в случае, если размер печати больше размера бумаги c) Обнаружение перекоса бумаги Положение бокового края [2] бумаги проверяется при захвате и после подачи определенного количества. Если разница в проверенных положениях до и после подачи бумаги превышает установленное значение, бумага считается перекошенной. В этом случае принтер подает бумагу вперед и назад несколько раз для коррекции перекоса.
Перекос бумаги определяется следующим образом:
- [1] Мультидатчик проверяет, находится ли край бумаги в надлежащем положении на стороне исходной позиции бумаги.
- Подается предустановленное количество [2] бумаги.
- [1] Мультидатчик снова проверяет положение края бумаги.
Когда двигатель подачи бумаги подает рулонную бумагу, инерционная сила действует на рулонную бумагу в направлении, обратном подаче, что называется "обратным натяжением". Если обратное натяжение варьируется в зависимости от веса рулона или от люфта рулона, количество подаваемой бумаги будет варьироваться, вызывая неравномерную печать в направлении подачи бумаги.

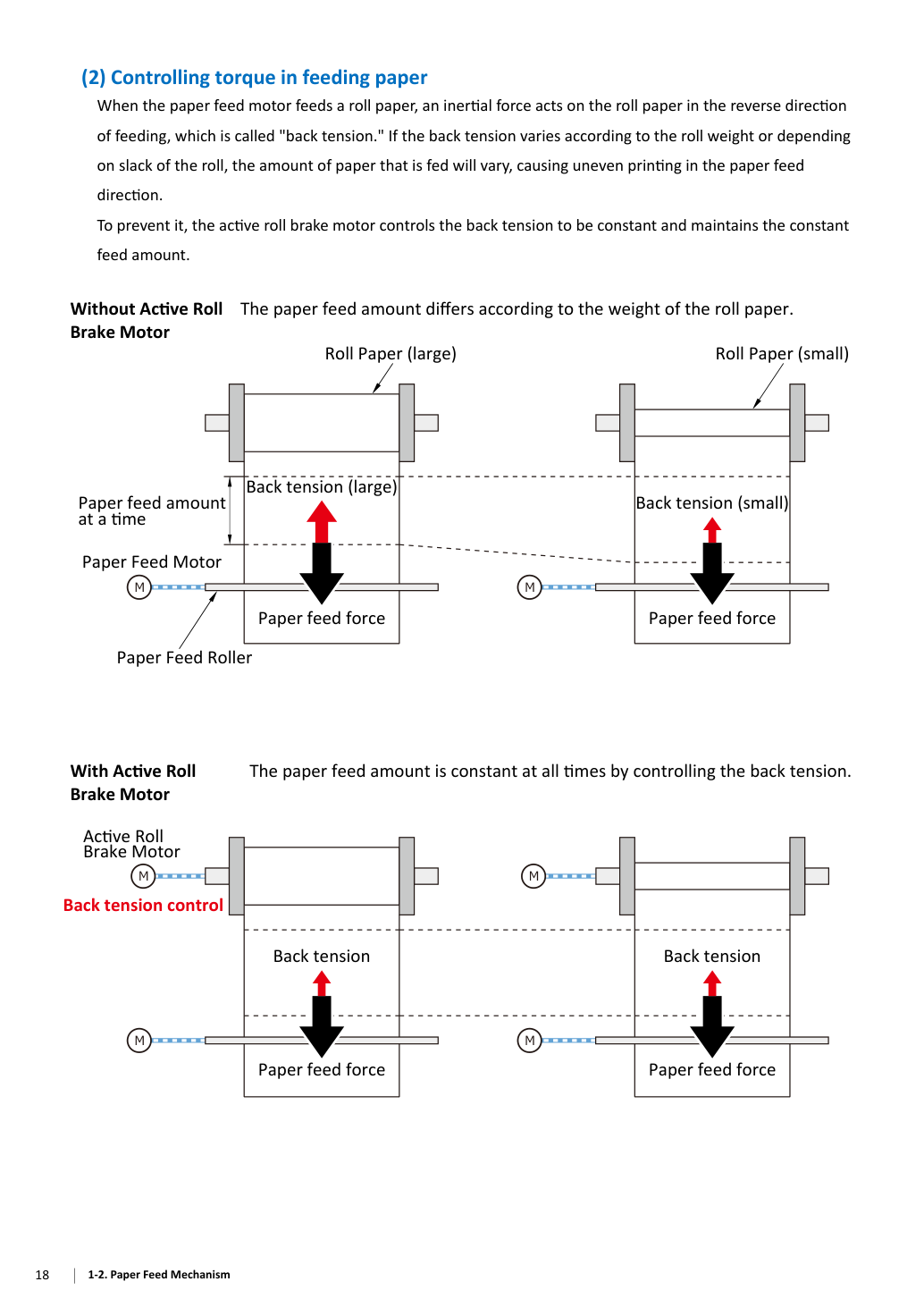

Чтобы предотвратить это, двигатель активного тормоза рулона контролирует постоянство обратного натяжения и поддерживает постоянное количество подачи.
Количество подаваемой бумаги отличается в зависимости от веса рулонной бумаги.
С двигателем активного тормоза рулона С двигателем активного тормоза рулона Контроль обратного натяжения Сила подачи бумаги Количество подачи бумаги остается постоянным в любое время благодаря контролю обратного натяжения.
- Контроль крутящего момента при подаче бумаги в момент времени

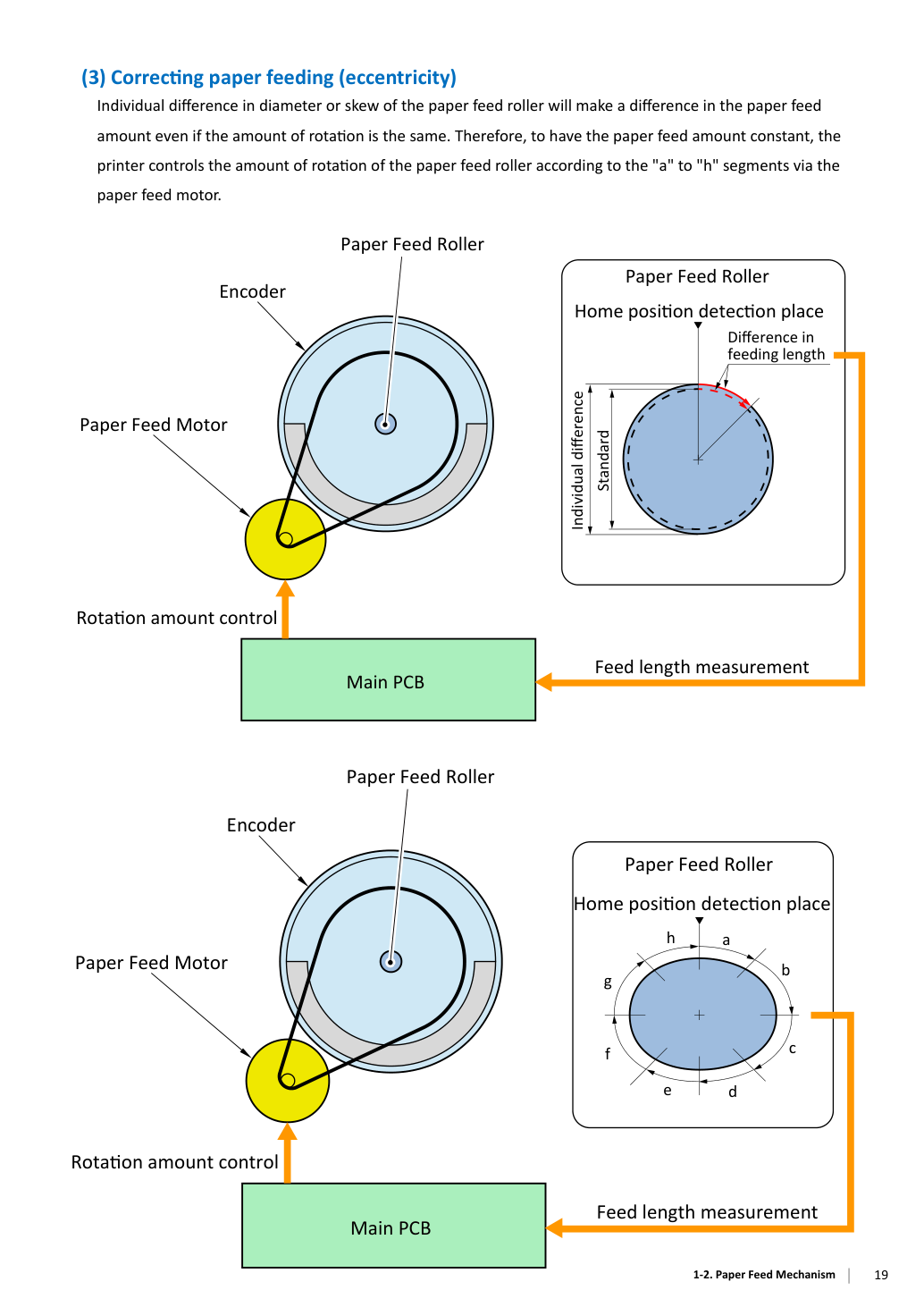

Индивидуальная разница в диаметре или перекосе ролика подачи бумаги создаст разницу в количестве подачи бумаги даже при одинаковом количестве оборотов. Поэтому, чтобы обеспечить постоянное количество подачи бумаги, принтер контролирует количество оборотов ролика подачи бумаги согласно сегментам "a" - "h" через двигатель подачи бумаги.
- Коррекция подачи бумаги (эксцентриситет)
Вакуумный вентилятор втягивает воздух, чтобы предотвратить поднятие бумаги во время печати.
Входное отверстие воздуха расположено между отверстием всасывания бумаги и лотком для печати без полей таким образом, чтобы воздух под бумагой流 в направлении, противоположном предыдущим моделям, предотвращая попадание чернильного тумана под бумагу и размазывание обратной стороны бумаги.

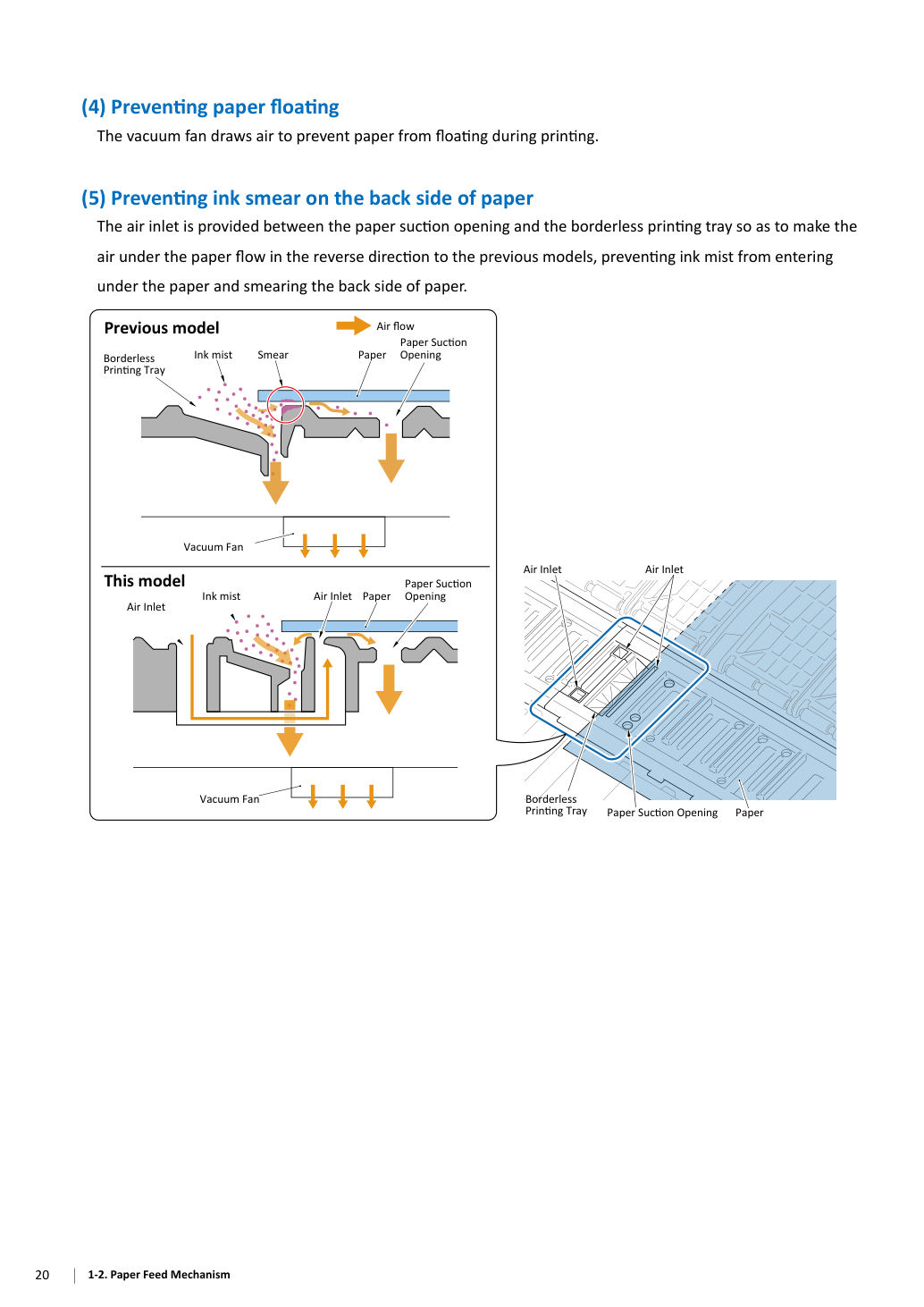

- Предотвращение поднятия бумаги
- Предотвращение размазывания чернил на обратной стороне бумаги
Функция печатного механизма следующая:

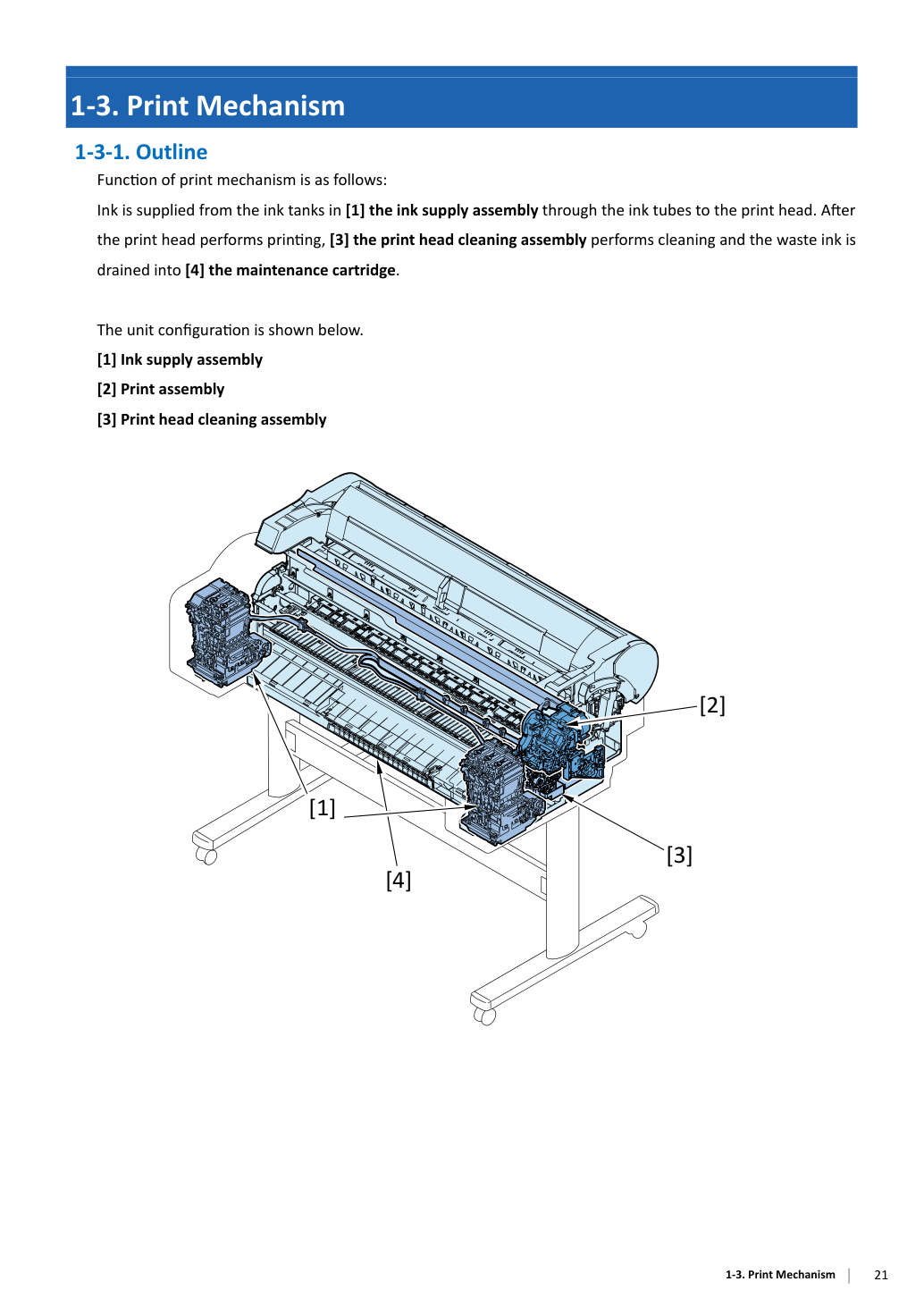

Чернила подаются из резервуаров чернил в [1] узел подачи чернил через чернильные трубки на печатающую головку. После выполнения печати печатающей головкой [3] узел очистки печатающей головки проводит очистку и отработанные чернила сливаются в [4] картридж техническогообслуживания.
Конфигурация узла показана ниже.

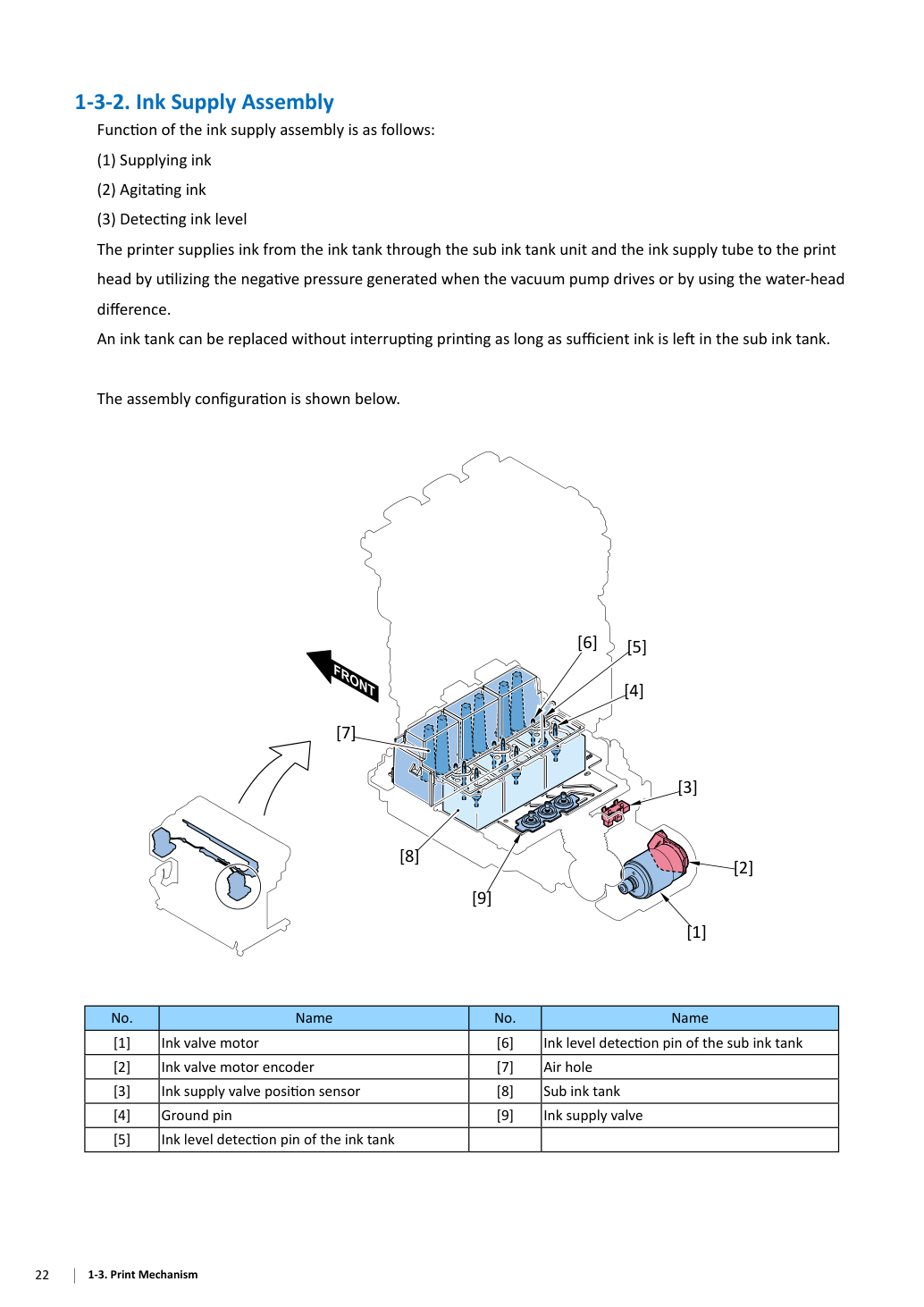

Функция узла подачи чернил следующая:
Принтер подает чернила из резервуара чернил через узел промежуточного резервуара и трубку подачи чернил на печатающую головку, используя отрицательное давление, создаваемое при работе вакуумного насоса, или разность уровней жидкости.
Резервуар чернил можно заменить без прерывания печати при условии, что в промежуточном резервуаре осталось достаточно чернил.
Конфигурация узла показана ниже.
- Подача чернил
- Перемешивание чернил
- Определение уровня чернил

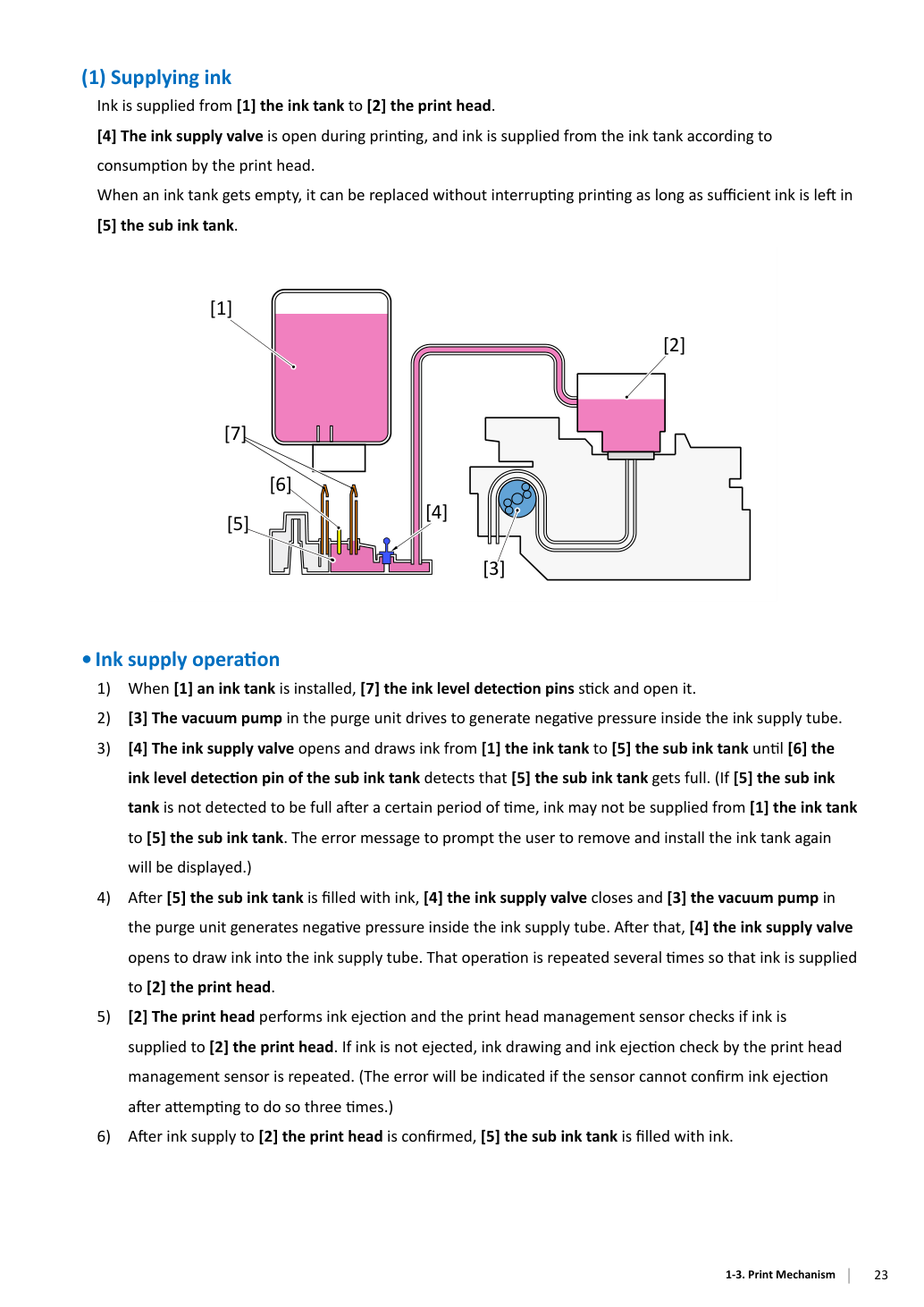

Чернила подаются из [1] резервуара чернил на [2] печатающую головку.
[4] Клапан подачи чернил открыт во время печати, и чернила подаются из резервуара согласно расходу печатающей головкой.
Когда резервуар чернил опустеет, он может быть заменен без прерывания печати при условии, что в [5] промежуточном резервуаре осталось достаточно чернил.
- Подача чернил
1. При установке [1] резервуара чернил [7] штифты определения уровня чернил застревают и открывают его.
- [3] Вакуумный насос в узле очистки работает для создания отрицательного давления внутри трубки подачи чернил.
- [4] Клапан подачи чернил открывается и втягивает чернила из [1] резервуара чернил в [5] промежуточный резервуар до того момента, когда [6] штифт определения уровня промежуточного резервуара определит, что [5] промежуточный резервуар заполнен. (Если [5] промежуточный резервуар не определяется как заполненный по истечении определенного периода времени, чернила могут не поступать из [1] резервуара чернил в [5] промежуточный резервуар. Будет выведено сообщение об ошибке, предлагающее пользователю извлечь и установить резервуар чернил заново.)
4. После заполнения [5] промежуточного резервуара чернилами [4] клапан подачи чернил закрывается и [3] вакуумный насос в узле очистки создает отрицательное давление внутри трубки подачи чернил. После этого [4] клапан подачи чернил открывается для втягивания чернил в трубку подачи чернил. Эта операция повторяется несколько раз для подачи чернил на [2] печатающую головку.
[2] Печатающая головка выполняет распыление чернил, и датчик управления печатающей головкой проверяет, поступают ли чернила на [2] печатающую головку. Если чернила не распыляются, повторяется втягивание чернил и проверка распыления датчиком управления печатающей головкой. (Ошибка будет указана, если датчик не может подтвердить распыление после трех попыток.)
- 6. После подтверждения подачи чернил на [2] печатающую головку [5] промежуточный резервуар заполняется чернилами.
Для предотвращения осаждения компонентов пигмента и неравномерной плотности чернил проводится перемешивание чернил.
Чернила в [1] резервуаре чернил и [3] промежуточном резервуаре перемешиваются путем открытия и закрытия [2] клапана подачи чернил на регулярной основе (максимальное время перемешивания составляет две минуты).
После перемешивания время ожидания сбрасывается и начинается отсчет заново.
Поскольку [2] клапан подачи чернил выполняет перемешивание чернил, печать или очистка не могут быть выполнены во время перемешивания.
· Случаи, когда проводится перемешивание · При включении · При восстановлении из режима ожидания · При начале печати · Перед очисткой · Случаи, когда перемешивание прерывается Операция после прерывания Когда крышка резервуара чернил открыта.
После закрытия крышки резервуара чернил перемешивание возобновляется.
При выключении питания принтера.
При следующем включении перемешивание выполняется с начала с добавлением периода времени, прошедшего с момента последнего выключения, к времени от предыдущего перемешивания.
Для предотвращения невыпуска чернил из печатающей головки из-за исчерпания чернил принтер отслеживает уровень чернил в резервуаре и промежуточном резервуаре.
- Перемешивание чернил
Уровень чернил определяется подсчетом точек, который представляет собой количество чернил, расходуемых при распылении и очистке, и штифтами определения уровня чернил.
· Отображение уровня чернил Определенный уровень чернил отображается на панели управления для каждого цвета и для резервуара чернил и промежуточного резервуара соответственно.
· Отображаемый уровень чернил и его значения Отображение уровня чернил Статус чернил Метод определения В резервуаре остались чернила.
- Определение уровня чернил
Подсчет точек используется для оценки уровня чернил (отображение с шагом 10%).
В резервуаре осталось мало чернил.
Штифты определения уровня в резервуаре чернил определяют, что чернила заканчиваются (оценочный уровень чернил менее 10%).
В резервуаре не осталось чернил.
Штифт определения уровня в промежуточном резервуаре определяет, что чернила заканчиваются.
В промежуточном резервуаре не осталось чернил.
Оставшееся количество чернил в промежуточном резервуаре, оцененное подсчетом точек, достигает заданного значения.
Оставшееся количество чернил неизвестно. Значение подсчета точек превышает заданное значение расхода чернил.
The remaining amount of ink is unknown. The dot count value exceeds the specified ink consumption value.
Оставшееся количество чернил не подтверждено.
После переустановки картриджа чернил он отображается до подтверждения уровня чернил в дополнительном картридже и основном картридже.

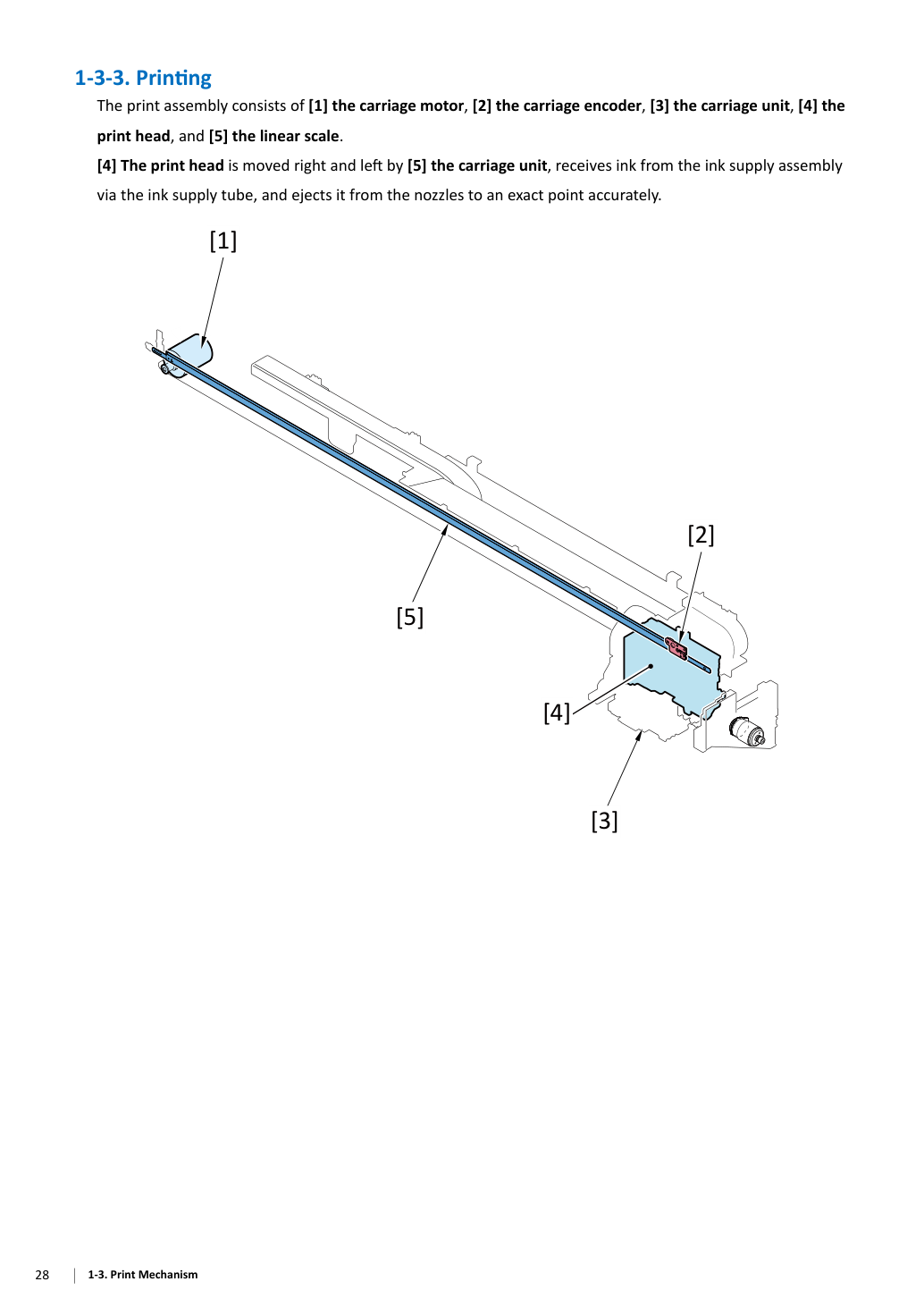

Узел печати состоит из [1] двигателя каретки, [2] энкодера каретки, [3] узла каретки, [4] печатной головки и [5] линейной шкалы.
[4] Печатная головка перемещается влево и вправо [3] узлом каретки, получает чернила из узла подачи чернил через трубку подачи чернил и выбрасывает их из сопел в точное место с высокой точностью.

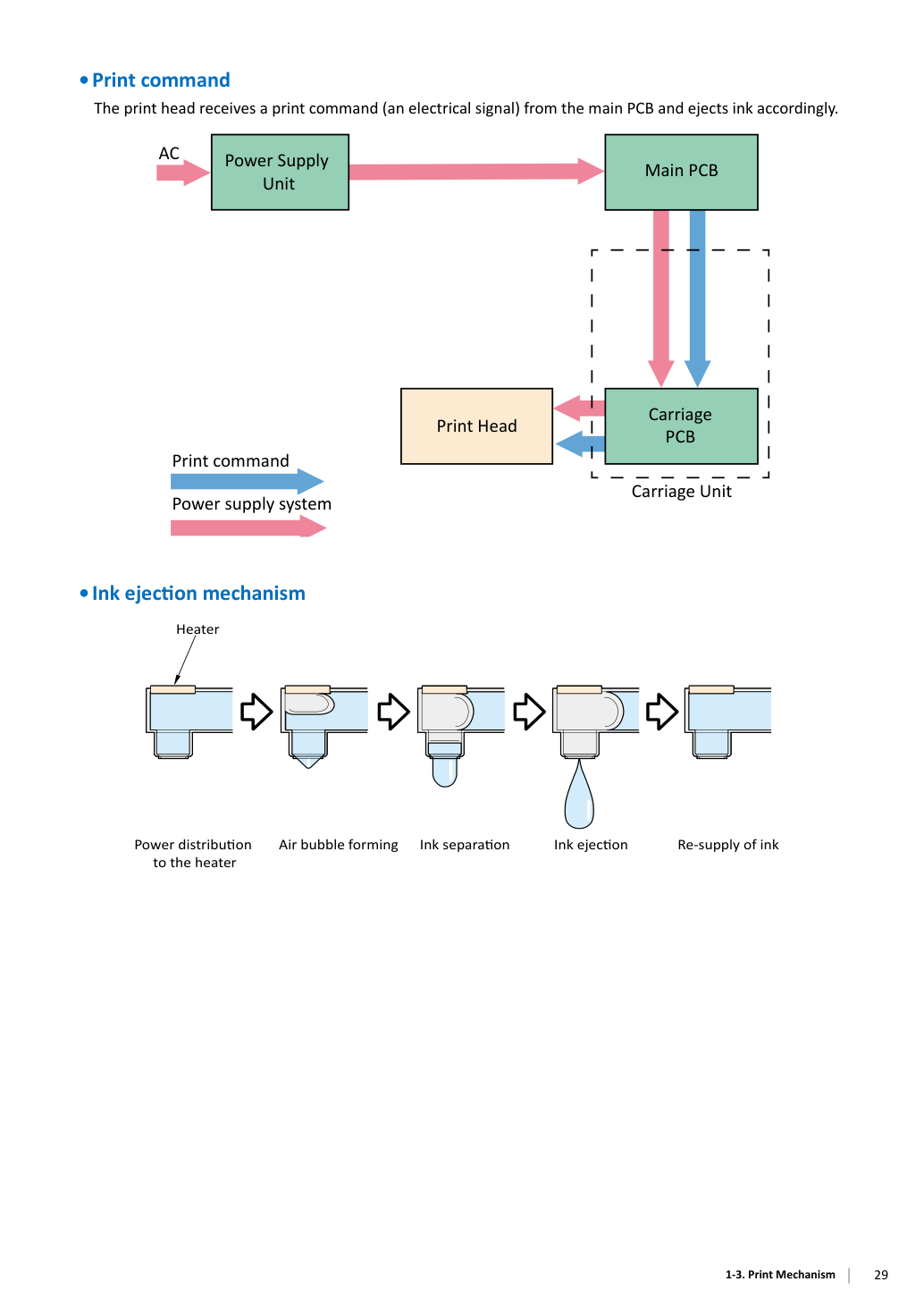

Печатная головка получает команду печати (электрический сигнал) от основной печатной платы и выбрасывает чернила соответственно.
Очистка печатной головки выполняется в следующих целях:
· Защита поверхности сопла печатной головки · Предотвращение засорения сопла и отсутствия выброса чернил из печатной головки · Сбор выброшенных отходных чернил Для этих целей узел очистки и картридж обслуживания выполняют следующее:
Для поддержания качества печати узел очистки выполняет техническое обслуживание печатной головки (колпачивание, очистка, предварительный выброс чернил, забор воздуха и протирка).
Чернила, используемые при очистке или продувке и при предварительном выбросе на колпачок узла очистки (отходные чернила), собираются в картридже обслуживания.

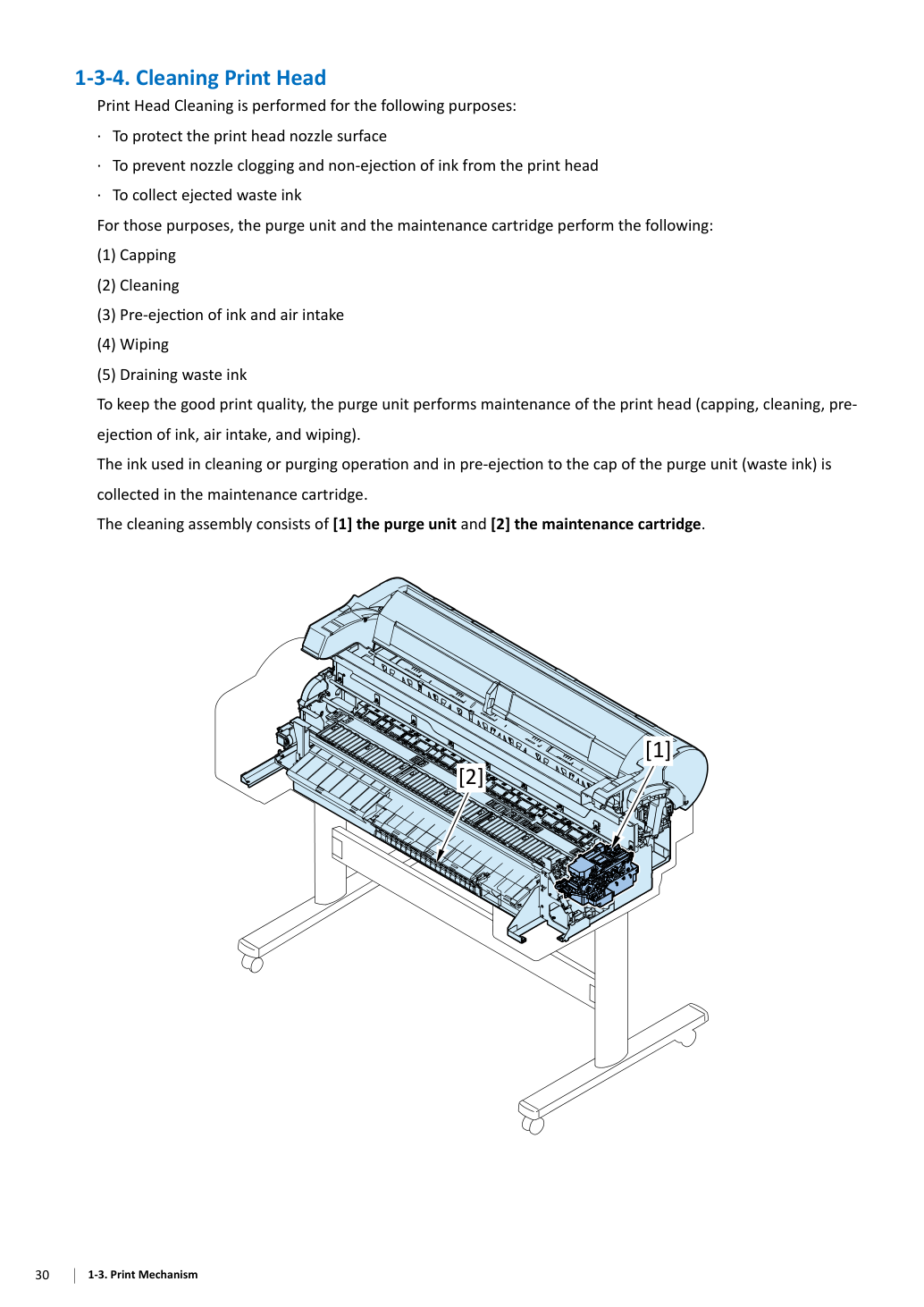

Узел очистки состоит из [1] узла очистки и [2] картриджа обслуживания.
- Колпачивание
- Очистка
- Предварительный выброс чернил и забор воздуха
- Протирка
- Слив отходных чернил

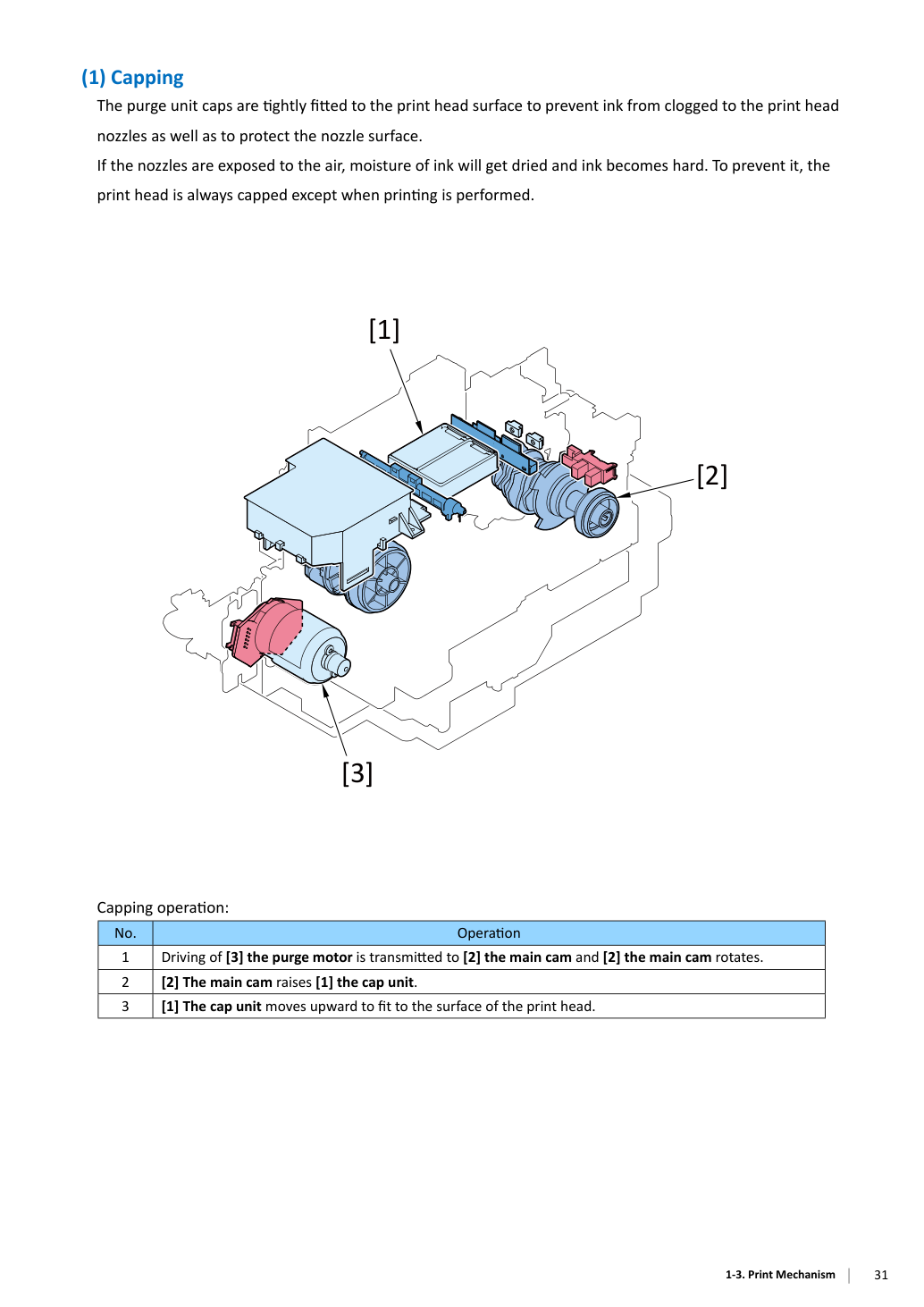

Колпачки узла очистки плотно прилегают к поверхности печатной головки, чтобы предотвратить засорение чернил в соплах печатной головки и защитить поверхность сопла.
Если сопла подвергаются воздействию воздуха, влага чернил высыхает и чернила становятся твердыми. Чтобы предотвратить это, печатная головка всегда закрыта колпачком, кроме как при выполнении печати.
Привод [3] двигателя узла очистки передается [2] главному кулачку и [2] главный кулачок вращается.
[2] Главный кулачок поднимает [1] узел колпачка.
[1] Узел колпачка движется вверх для прилегания к поверхности печатной головки.
- Колпачивание

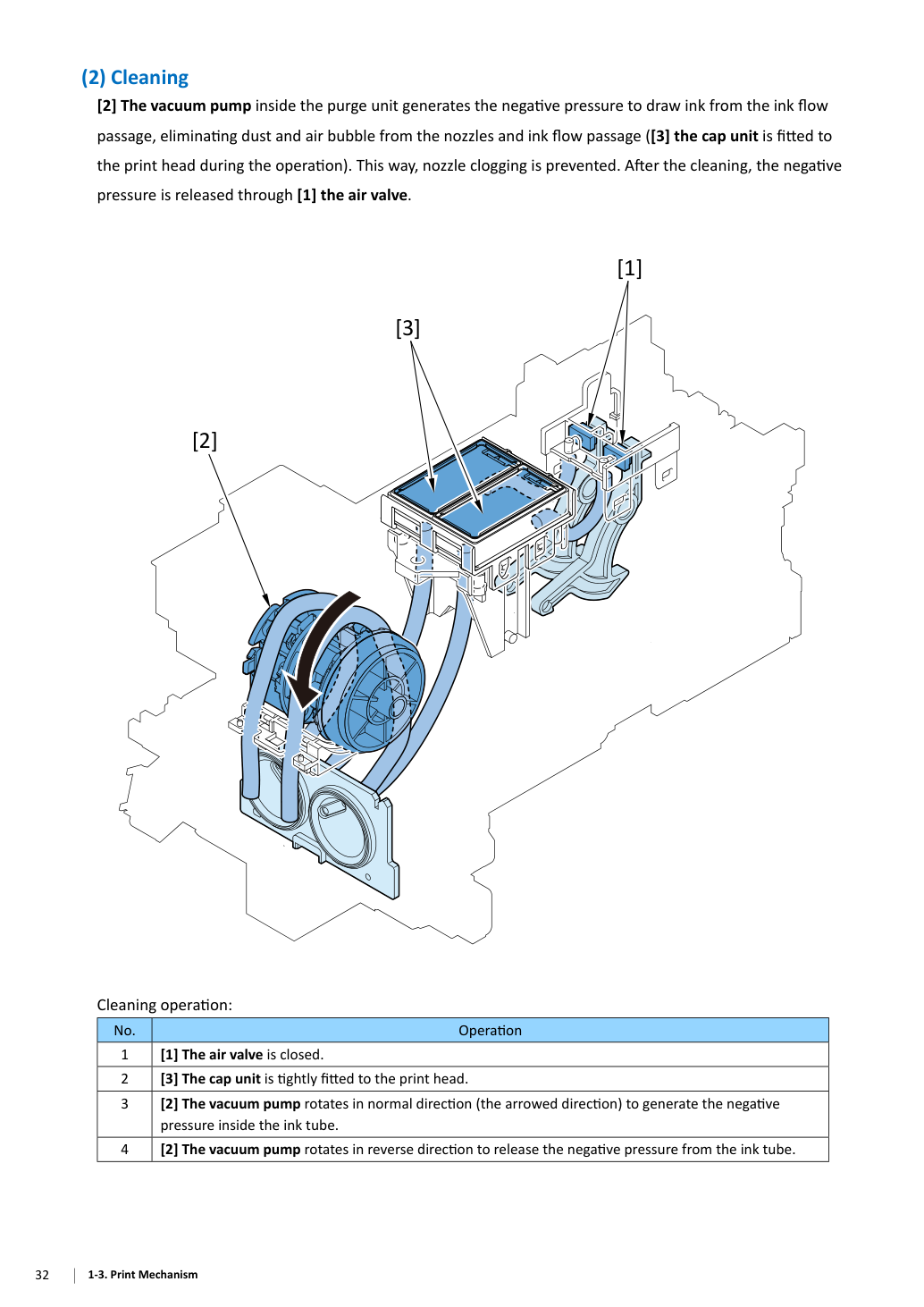

[2] Вакуумный насос внутри узла очистки создает отрицательное давление для вытяжки чернил из канала потока чернил, устраняя пыль и воздушные пузыри из сопел и канала потока чернил ([3] узел колпачка прилегает к печатной головке во время операции). Таким образом предотвращается засорение сопла. После очистки отрицательное давление сбрасывается через [1] воздушный клапан.
[3] Узел колпачка плотно прилегает к печатной головке.
[2] Вакуумный насос вращается в нормальном направлении (направлении стрелки) для создания отрицательного давления внутри трубки чернил.
[2] Вакуумный насос вращается в обратном направлении для сброса отрицательного давления из трубки чернил.
- Очистка
Для поддержания хорошей производительности выброса чернил выполняется предварительный выброс чернил и забор воздуха.

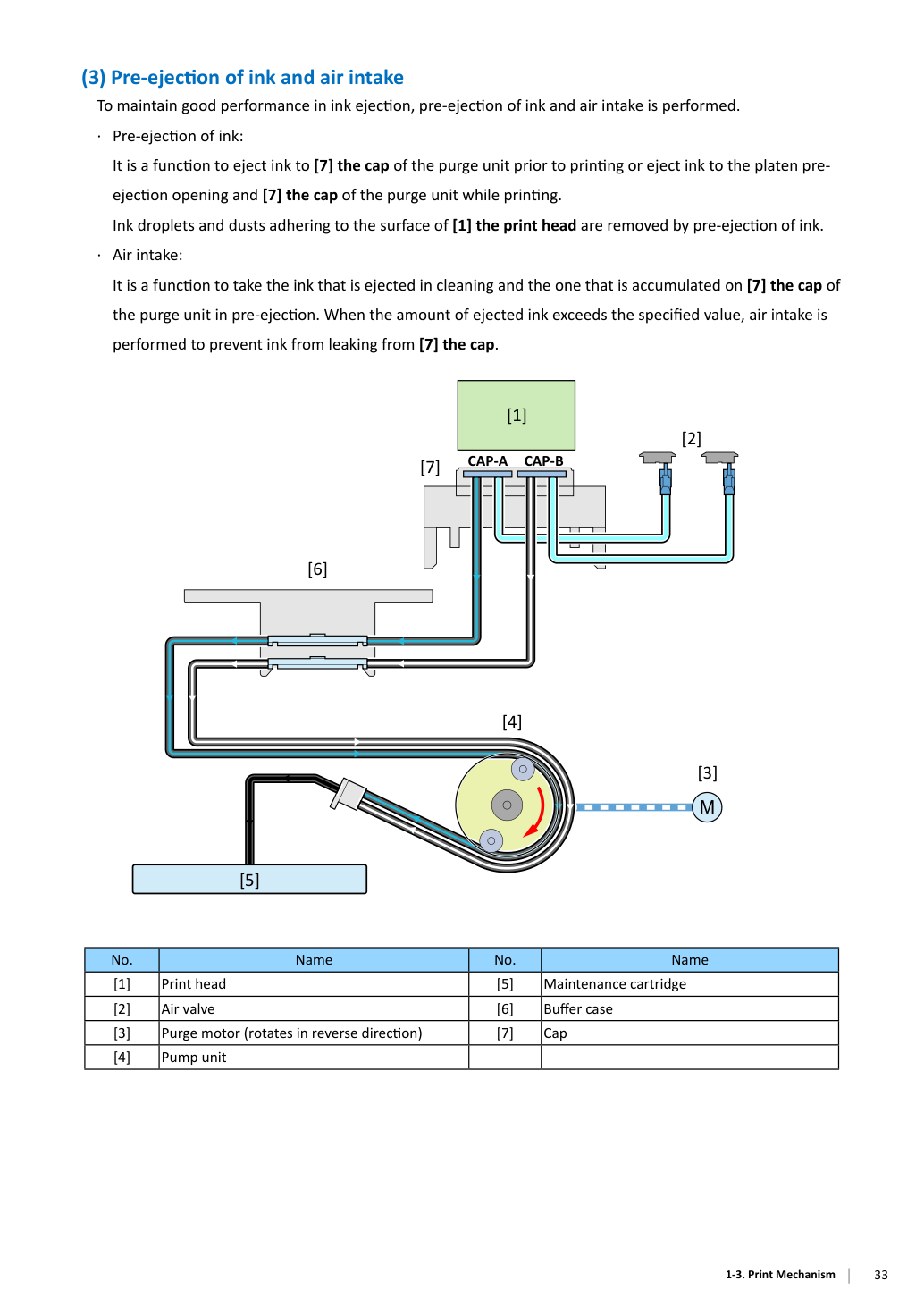

Это функция выброса чернил в [7] колпачок узла очистки перед печатью или выброса чернил в отверстие предварительного выброса и [7] колпачок узла очистки во время печати.
Капли чернил и пыль, прилипшие к поверхности [1] печатной головки, удаляются предварительным выбросом чернил.
Это функция сбора чернил, выброшенных при очистке, и накопленных на [7] колпачке узла очистки при предварительном выбросе. Когда количество выброшенных чернил превышает установленное значение, выполняется забор воздуха для предотвращения утечки чернил из [7] колпачка.
- Предварительный выброс чернил и забор воздуха
[2] Лезвие протирки протирает поверхность [1] печатной головки, удаляя пыль и капли чернил для предотвращения неправильного смешивания чернил или засорения сопла.
Для улучшения производительности протирки [2] лезвие протирки смачивается смачивающей жидкостью.
[4] Двигатель узла очистки вращается для поворота [3] главного кулачка, приводя в действие [6] рычаг колпачка и опуская [7] узел колпачка.
[5] Шестерня лезвия вращается для привода [2] лезвия протирки.
[2] Лезвие протирки движется и протирает поверхность [1] печатной головки.
[2] Лезвие протирки дополнительно движется вперед для позволения [8] очистителю протирки удалить пыль и капли чернил с него.
[8] Очиститель протирки распределяет смачивающую жидкость над [2] лезвием протирки.
[5] Шестерня лезвия выключается и [2] лезвие протирки возвращается в исходное положение силой пружины.
[3] Главный кулачок вращается и [6] рычаг колпачка поднимает [7] узел колпачка.
Отходные чернила на колпачке в результате очистки или протирки сливаются в картридж обслуживания через узел насоса.
- Протирка
- Слив отходных чернил
Удаляет высохшие чернила из сопел, густые чернила или остатки бумаги, накопленные на поверхности печатной головки.
Выполняет более сильную очистку, чем стандартная, для прочистки засоренных сопел.
Регулирует количество заливки чернил в печатающую головку и выполняет более сильную очистку, чем стандартная, для прочистки сопел.
Выполняет заливку чернил после замены печатающей головки.
Сливает чернила из печатающей головки и трубки для транспортировки принтера.
Перемещение внутри помещения на том же этаже FI-AB Заливка чернил при установке после транспортировки принтера (All caps) Выполняет заливку чернил после транспортировки принтера.
Автоматически выбирает, какую заливку чернил выполнить.
Заливка чернил при получении Выполняет заливку чернил при начальной установке принтера.
Заливка чернил после восстановления из ошибки (All caps) Автоматически выбирает, какую заливку чернил выполнить и выполняет её в следующих случаях:
· Питание переменного тока отключено во время начальной заливки чернил или заливки чернил после транспортировки.
· Принтер включен без установленной печатающей головки.
· Команда INK FILLING выполняется в режиме обслуживания.
Заливка чернил после восстановления из ошибки (Cap-A) IR-B Заливка чернил после восстановления из ошибки (Cap-B) Цвета чернил для каждого колпачка следующие:
- Типы расхода чернил
Примерно 160 дней прошло с момента последней System Cleaning или замены печатающей головки.
Примерно 15 дней прошло с момента очистки при получении при начальной установке.
Включение питания Печатающая головка закрыта колпачком.
То же, что режим ожидания S-A S-B 6 г на цвет 6 г Печатающая головка НЕ закрыта колпачком.
72 часа или более после ненормального завершения.
Перед печатью То же, что режим ожидания.
После печати Когда один из чипов (цветов) выбрасывает примерно 200 мл чернил с момента последней System Cleaning или замены печатающей головки после очистки при получении.
Когда выполняется [Print Head Cleaning] Когда выбран [Cleaning] A-A A-B 1 г на цвет 1 г Когда выбран [Deep Cleaning] R-A R-B 3 г на цвет 3 г Когда выбран [System Cleaning] S-A S-B 6 г на цвет 6 г Когда выполняется [Head Replacement] После замены печатающей головки.
Когда выполняется [Prepare to move] Когда выбран [Transport outdoors].
320 г всего всех цветов Когда выбран [Move on the same floor].
80 г до 320 г всего всех цветов При переустановке.*1 FI-A FI-B 60 г на цвет 80 г При восстановлении из ошибки*1 При включении после отключения во время заливки чернил при начальной установке или после транспортировки.*2 IR-A IR-B 60 г на цвет 80 г При включении без установленной печатающей головки.
Когда выполняется команда INK FILLING.
*1: Включая количество чернил для заполнения чернильных трубок и печатающей головки.
*2: Количество чернил, израсходованное после включения питания.
- Время очистки и количество чернил, израсходованное после ненормального завершения.
Примерно 160 дней прошло с момента последней System Cleaning или замены печатающей головки.
Примерно 15 дней прошло с момента очистки при получении при начальной установке.
Включение питания Печатающая головка закрыта колпачком.
То же, что режим ожидания S-A S-B 6 г на цвет 6 г Печатающая головка НЕ закрыта колпачком.
72 часа или более после ненормального завершения.
Перед печатью То же, что режим ожидания.
После печати Когда один из чипов (цветов) выбрасывает примерно 200 мл чернил с момента последней System Cleaning или замены печатающей головки после очистки при получении.
Когда выполняется [Print Head Cleaning] Когда выбран [Cleaning] A-A A-B 1 г на цвет 1 г Когда выбран [Deep Cleaning] R-A R-B 3 г на цвет 3 г Когда выбран [System Cleaning] S-A S-B 6 г на цвет 6 г Когда выполняется [Head Replacement] После замены печатающей головки.
Когда выполняется [Prepare to move] Когда выбран [Transport outdoors].
320 г всего всех цветов Когда выбран [Move on the same floor].
80 г до 320 г всего всех цветов При переустановке.*1 FI-A FI-B 60 г на цвет 80 г При восстановлении из ошибки*1 При включении после отключения во время заливки чернил при начальной установке или после транспортировки.*2 IR-A IR-B 60 г на цвет 80 г При включении без установленной печатающей головки.
Когда выполняется команда INK FILLING.
*1: Включая количество чернил для заполнения чернильных трубок и печатающей головки.
*2: Количество чернил, израсходованное после включения питания.
Принтер имеет следующие функции обнаружения и коррекции:
- Уменьшение неравномерной печати путем выравнивания скорости каретки
- Коррекция размещения точек чернил в зонах ускорения и замедления
- Регулирование положения печатающей головки для компенсации механической ошибки вала каретки

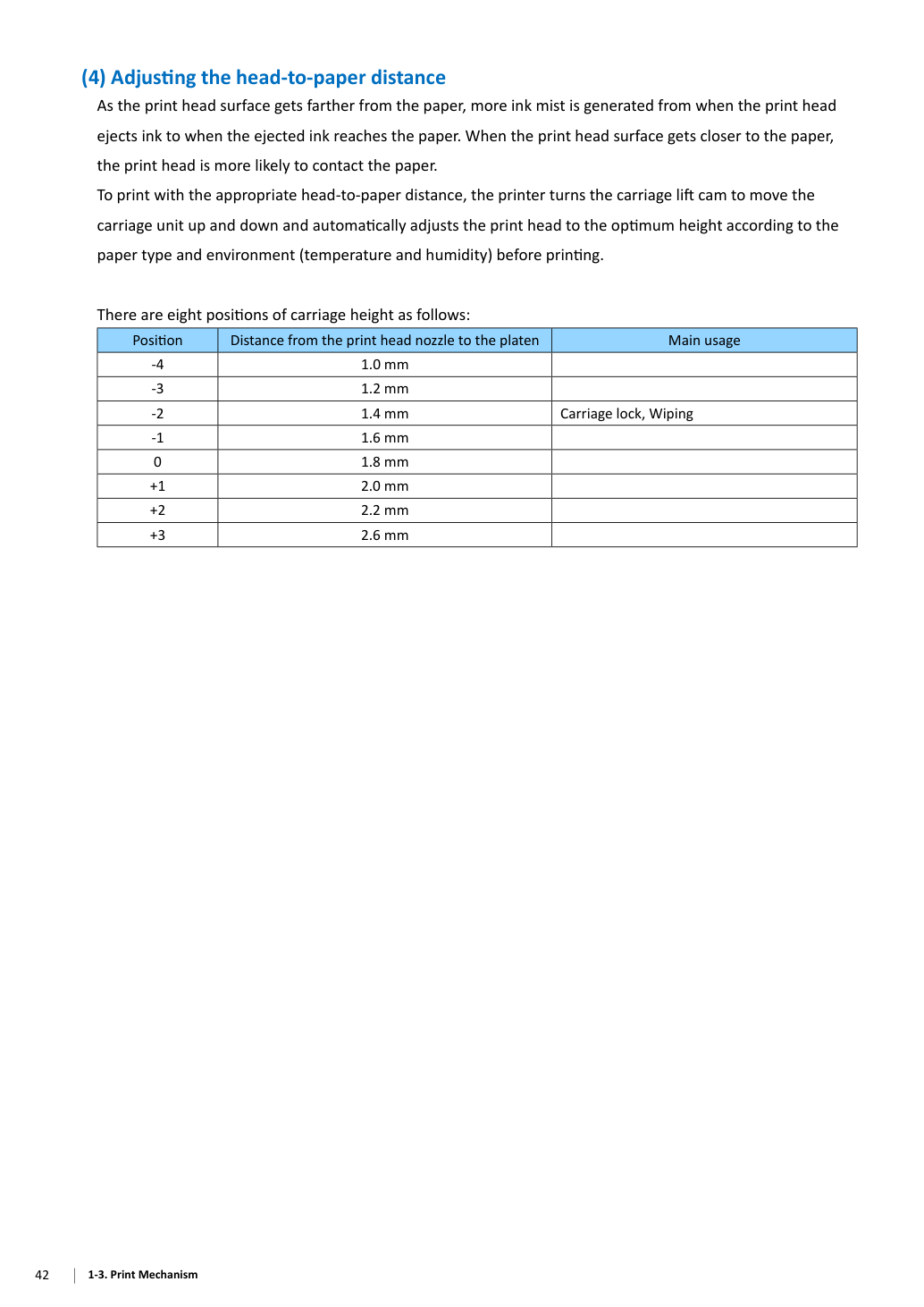

- Регулирование расстояния между головкой и бумагой
- Обнаружение невыброса чернил

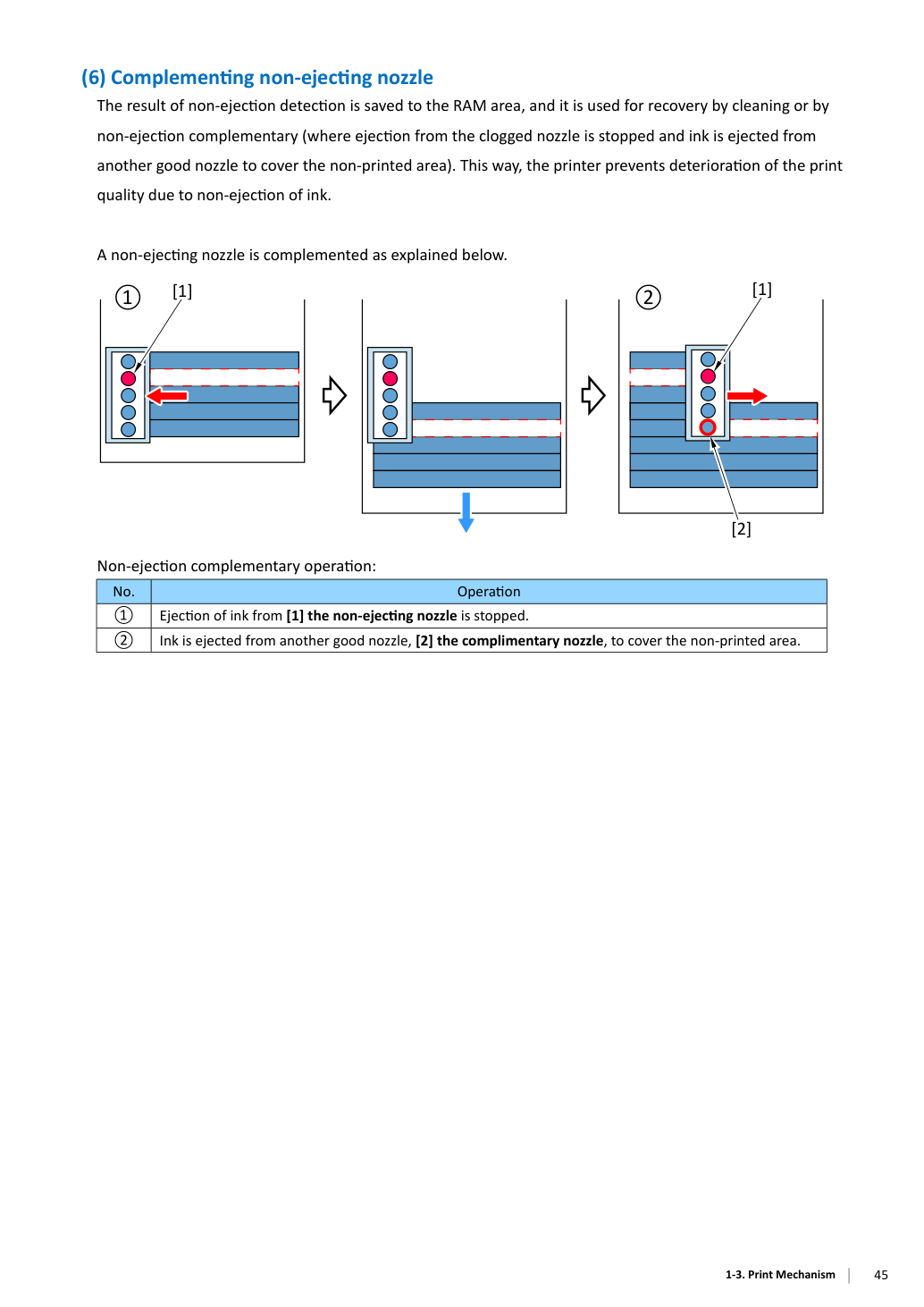

- Дополнение невыбрасывающихся сопел
- Предотвращение невыброса чернил во время печати
Принтер имеет таблицу коррекции (противофазные сигналы крутящего момента двигателя) для коррекции неравномерной скорости каретки, вызванной крутящим моментом двигателя каретки. Управляя скоростью двигателя, принтер снижает неравномерность печати, вызванную непостоянной скоростью, которая является характеристикой крутящего момента двигателя.
Помимо таблицы коррекции, описанной выше в пункте a), принтер использует датчик ускорения для поддержания постоянной скорости каретки. Датчик ускорения считывает информацию об ускорении во время движения каретки и подает её обратно в таблицу коррекции крутящего момента двигателя. Таким образом, скорость каретки управляется и поддерживается постоянной в режиме реального времени.

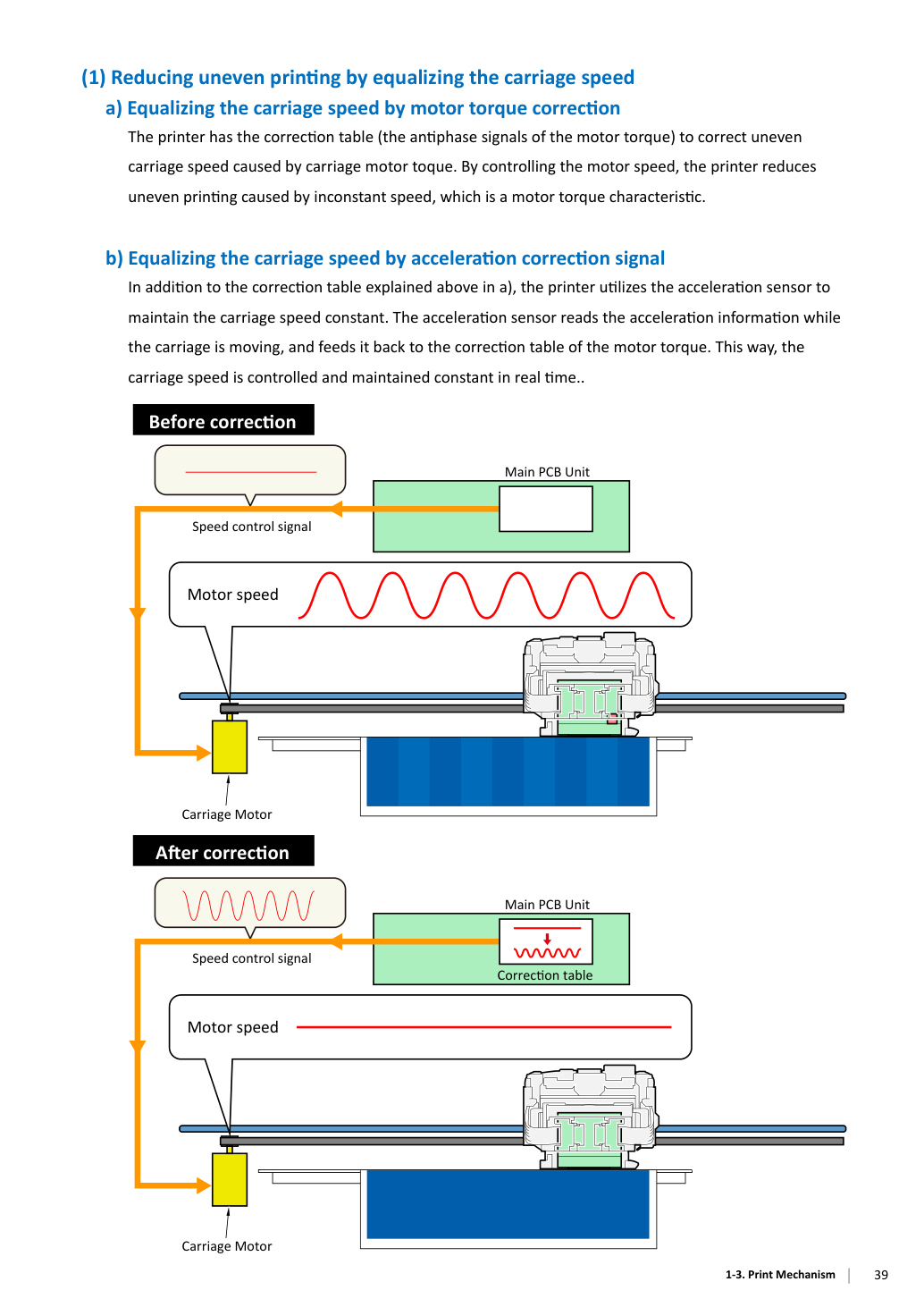

- Уменьшение неравномерной печати путем выравнивания скорости каретки a) Выравнивание скорости каретки коррекцией крутящего момента двигателя b) Выравнивание скорости каретки сигналом коррекции ускорения
Чтобы избежать смещения точек чернил, вызванного скоростью каретки в зонах ускорения и замедления, управляется время выброса чернил.
Если скорость каретки постоянна в любой момент времени, точка чернил может приземлиться на желаемую точку, пока учитывается скорость от выброса чернил до приземления точки чернил.
В этом принтере для повышения скорости печати печать выполняется при ускорении и замедлении каретки в пределах области печати. Если время выброса чернил фиксировано без учёта разницы скорости в зонах ускорения, замедления и постоянной скорости, положение печати сместится от желаемого, как показано в диаграмме ниже.
Контролируя момент начала печати с учетом разницы скорости между зонами скорости, принтер предотвращает смещение позиции печати.

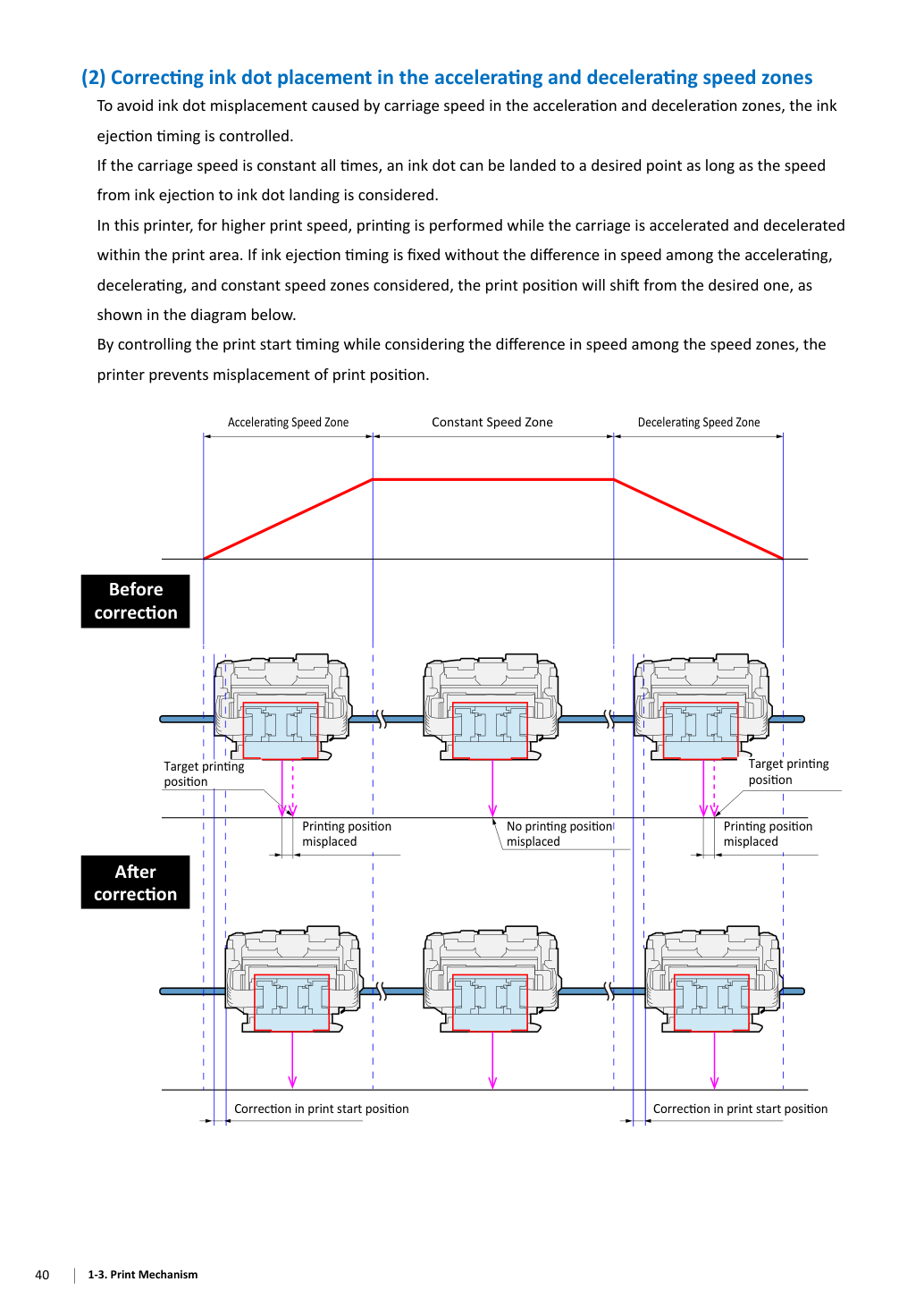

- Коррекция размещения чернильных точек в зонах ускорения и замедления смещение позиции смещение позиции смещение позиции.

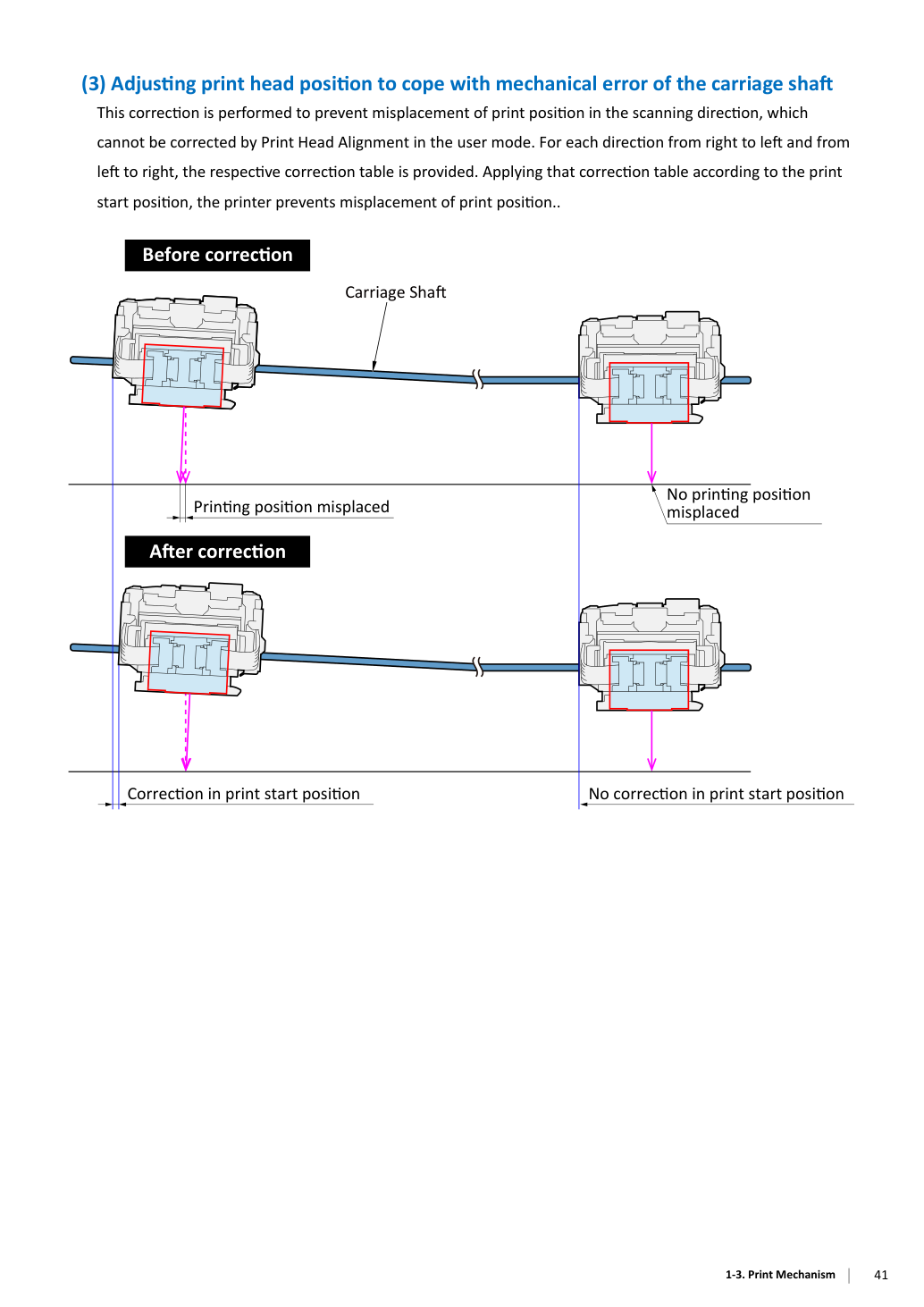

Эта коррекция выполняется для предотвращения смещения позиции печати в направлении сканирования, которое невозможно исправить с помощью выравнивания печатающей головки (Print Head Alignment) в пользовательском режиме. Для каждого направления слева направо и справа налево предусмотрена соответствующая таблица коррекции. Применяя эту таблицу коррекции в зависимости от позиции начала печати, принтер предотвращает смещение позиции печати.
- Отрегулируй позицию печатающей головки для компенсации механической ошибки вала каретки.
По мере удаления поверхности печатающей головки от бумаги увеличивается количество туманообразных чернил от момента выброса чернил печатающей головкой до момента попадания выброшенных чернил на бумагу. При приближении поверхности печатающей головки к бумаге увеличивается вероятность контакта печатающей головки с бумагой.
Для печати на оптимальном расстоянии печатающей головки от бумаги принтер поворачивает кулачок (carriage lift cam) каретки для перемещения узла каретки вверх и вниз и автоматически регулирует печатающую головку на оптимальную высоту в соответствии с типом бумаги и условиями окружающей среды (температура и влажность) перед печатью.
Существует восемь положений высоты каретки следующим образом:
- Регулирование расстояния между головкой и бумагой
a) Операция изменения расстояния печатающей головки от бумаги. Расстояние печатающей головки от бумаги изменяется следующим образом.
Операция изменения расстояния печатающей головки от бумаги:
Под действием мощности от главного двигателя каретки узел каретки перемещается в положение для изменения расстояния печатающей головки от бумаги и соединяется с [1] муфтой.
Мощность от [3] двигателя подъема каретки передается на [2] шестерню подъема каретки и приводит во вращение [5] вал кулачка подъема каретки и [4] кулачок подъема каретки через [1] муфту.
При вращении кулачка узел каретки перемещается вверх и вниз для регулировки расстояния печатающей головки от бумаги на целевое.
По достижении узлом каретки целевой высоты [3] двигатель подъема каретки останавливается и изменение расстояния печатающей головки от бумаги завершается.

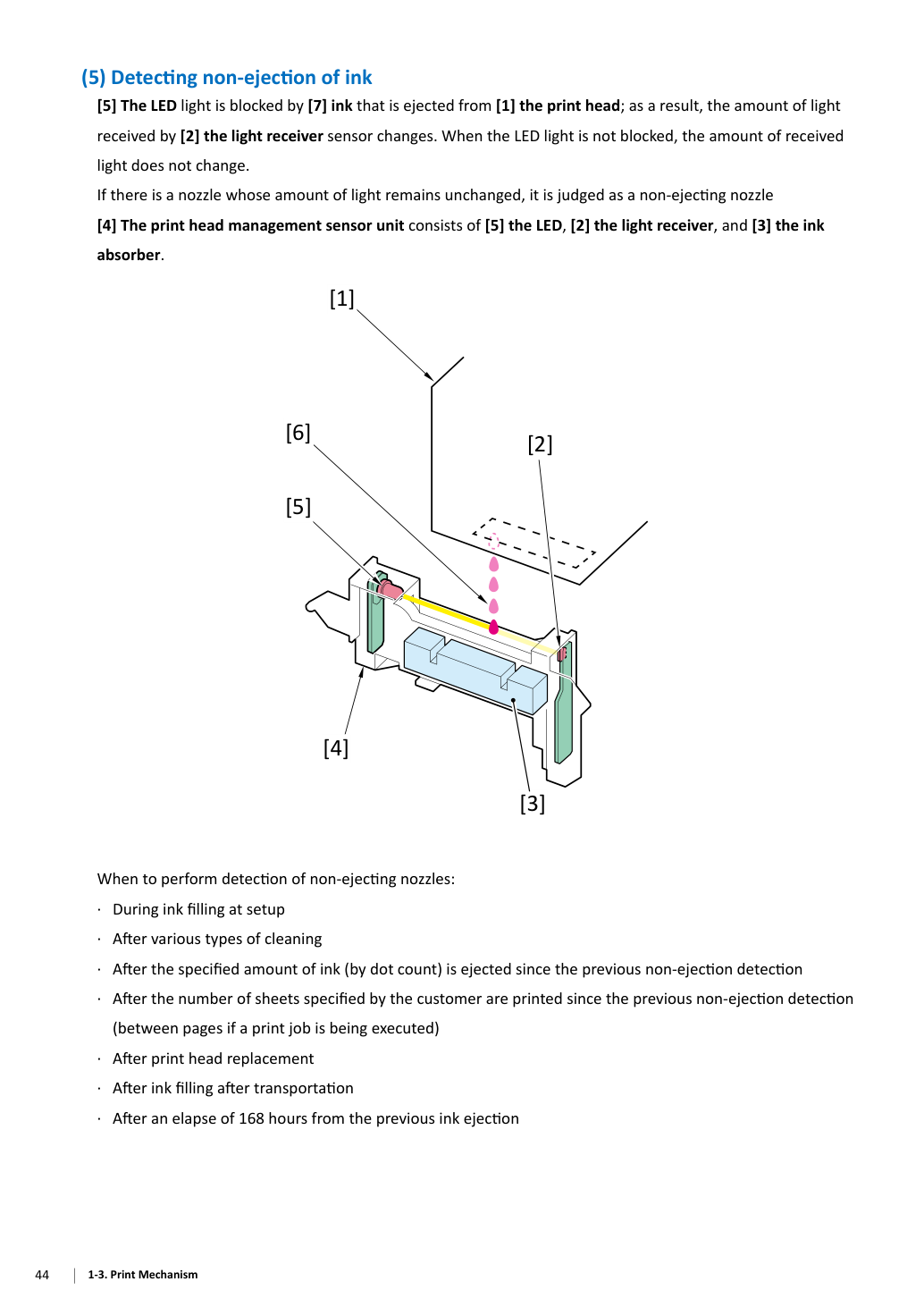

[5] Светодиодный свет блокируется [7] чернилами, которые выбрасываются из [1] печатающей головки; в результате количество света, принимаемого [2] датчиком приемника света, изменяется. Когда светодиодный свет не блокируется, количество принимаемого света не изменяется.
Если обнаружена форсунка, у которой количество света остается неизменным, она определяется как неработающая форсунка [4] Узел датчика управления печатающей головкой состоит из [5] светодиода, [2] приемника света и [3] поглотителя чернил.
Когда проводить обнаружение неработающих форсунок:
- Обнаружение невыброса чернил
Результат обнаружения неработающих форсунок сохраняется в области ОЗУ и используется для восстановления путем очистки или дополнения неработающих форсунок (когда выброс чернил из забитой форсунки останавливается и чернила выбрасываются из другой хорошей форсунки для покрытия непечатной области). Таким образом, принтер предотвращает ухудшение качества печати из-за неработающих форсунок.
Неработающая форсунка дополняется следующим образом.
Остановить выброс чернил из [1] неработающей форсунки.
Чернила выбрасываются из другой хорошей форсунки [2] дополнительной форсунки для покрытия непечатной области.
- Дополнение невыбрасывающихся сопел
На валике (platen) имеется [1] отверстие предварительного выброса. Выбрасывая чернила в отверстие перед печатью, принтер предотвращает отказы печати из-за засорения форсунок печатающей головки.
Кроме того, на валике (cap) [2] модуля отчистки (purge unit) проводится предварительный выброс со стороны домашней позиции.
Место проведения предварительного выброса определяется на основе результата обнаружения бумаги.
- Предотвращение невыброса чернил во время печати

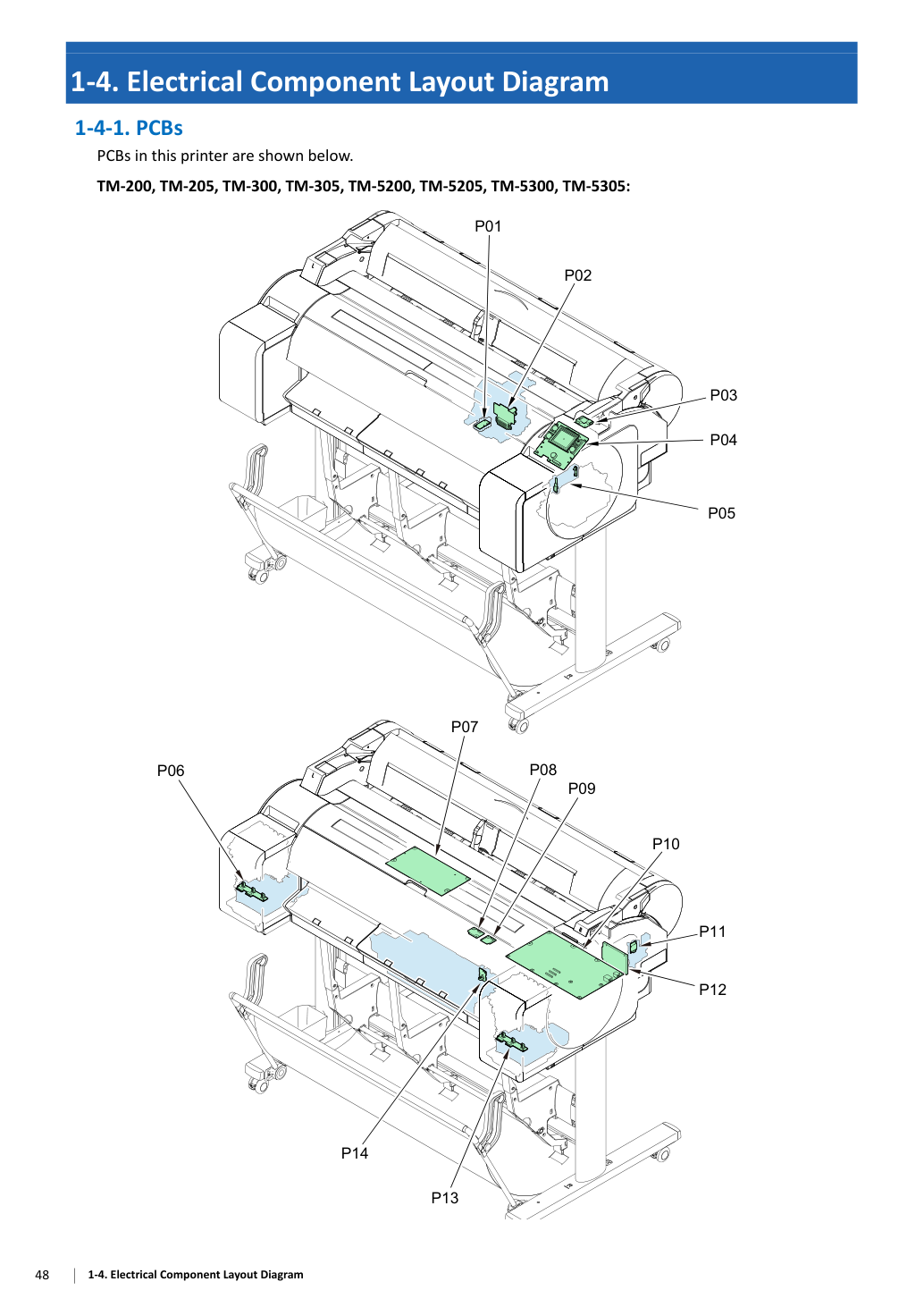

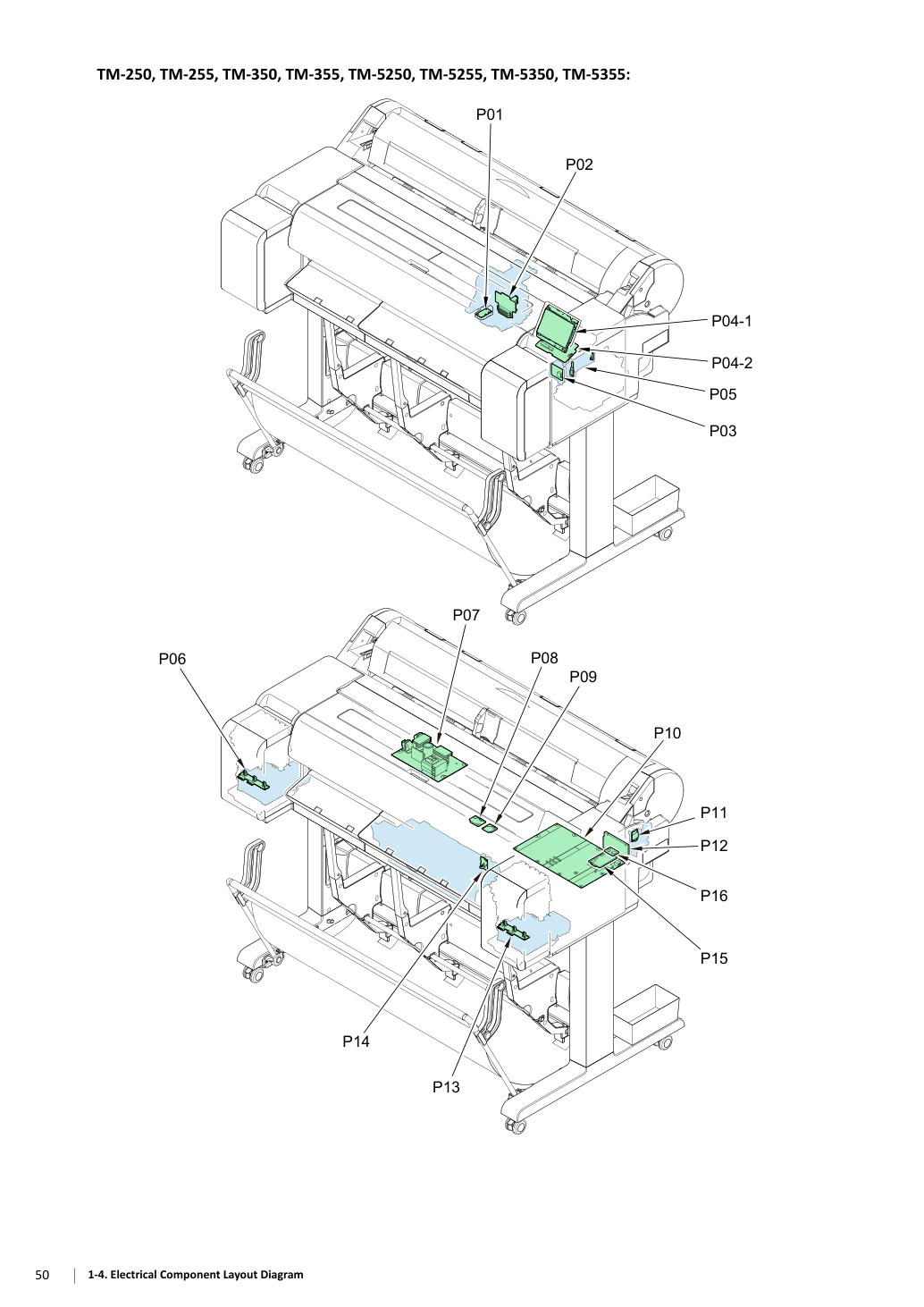

Платы печатных схем (PCB) в этом принтере показаны ниже.
Обнаруживает край бумаги, расстояние печатающей головки от бумаги и плотность.
· Передает сигналы с платы многофункционального датчика.
Подключается к USB-памяти для следующих целей:
· Печать с USB-памяти P04 Плата панели управления. Управляет каждой кнопкой, сенсорным экраном и индикатором статуса панели управления.
Периодически проверяет наличие неработающих форсунок печатающей головки.
Обнаруживает оставшееся количество чернил в резервуарах чернил слева.
Подает питание принтеру.
Сохраняет информацию, специфичную для модели.
Сохраняет значения регулировок или настроек на производственном объекте и значения счетчиков, как и основная плата печатных схем.
Управляет всей системой принтера со следующими основными функциями:
· Управляет запуском и остановкой системы принтера.
· Управляет взаимодействием с сетевыми устройствами.
· Управляет и контролирует задания печати.
· Объединяет и управляет внутренними компонентами принтера.
· Управляет входными и выходными устройствами.
Плата интерфейса для беспроводного подключения LAN.
Сохраняет параметры печати и задания печати.
Обнаруживает оставшееся количество чернил в резервуарах чернил на правой стороне.
Сохраняет значение счётчика картриджа обслуживания.
Обнаруживает край бумаги, расстояние печатающей головки от бумаги и плотность.
· Передает сигналы с платы многофункционального датчика.
Подключается к USB-памяти для следующих целей:
· Печать с USB-памяти P04-1 Плата интерфейса панели управления Обнаруживает нажатие кнопки или касание экрана и включает или выключает лампу состояния.
Обеспечивает интерфейс между платой управления панели управления и ЖК-дисплеем панели управления.
Обеспечивает интерфейс между платой интерфейса панели управления и главной платой для нажатия кнопки или включения/выключения лампы состояния.
Управляет отображением ЖК-дисплея панели управления и издаёт звуковые сигналы.
Периодически проверяет наличие неработающих форсунок печатающей головки.
Обнаруживает оставшееся количество чернил в резервуарах чернил слева.
Подает питание принтеру.
Сохраняет информацию, специфичную для модели.
Сохраняет значения регулировок или настроек на производственном объекте и значения счетчиков, как и основная плата печатных схем.
Управляет всей системой принтера со следующими основными функциями:
· Управляет запуском и остановкой системы принтера.
· Управляет взаимодействием с сетевыми устройствами.
· Управляет и контролирует задания печати.
· Объединяет и управляет внутренними компонентами принтера.
· Управляет входными и выходными устройствами.
Плата интерфейса для беспроводного подключения LAN.
Сохраняет параметры печати и задания печати.
Обнаруживает оставшееся количество чернил в резервуарах чернил на правой стороне.
Релейная плата между платой ROM картриджа обслуживания MTC и главной платой.
Обеспечивает интерфейс между жёстким диском и главной платой.
Обеспечивает интерфейс между дополнительным считывателем карт и главной платой.

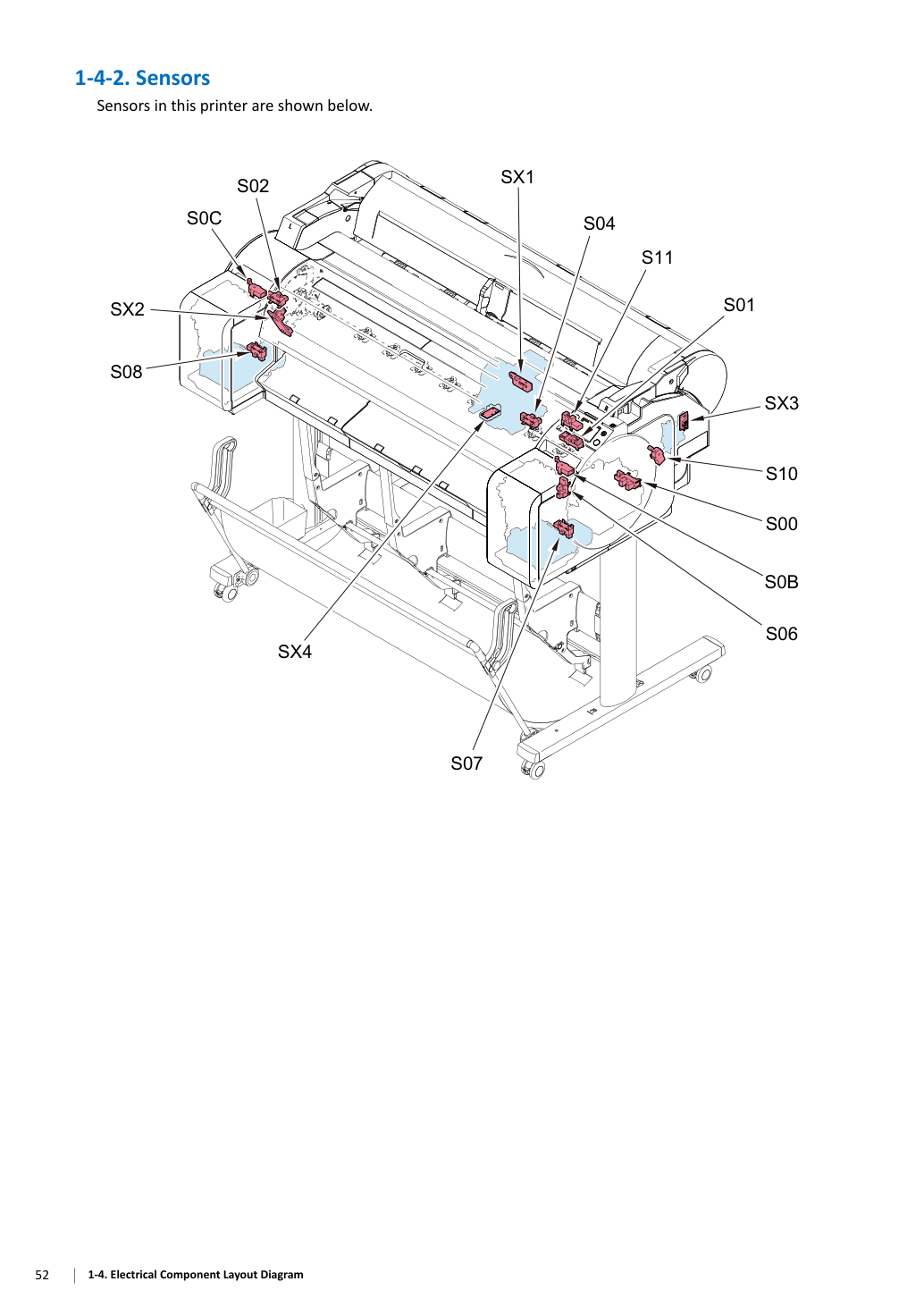

Датчики в этом принтере показаны ниже.
Обнаруживает вращение главного кулачка (cam) узла очистки при следующей операции:
· Открытие и закрытие клапана при очистке S01 Датчик входа бумаги Обнаруживает наличие бумаги перед роликом подачи бумаги.
Обнаруживает исходное положение ролика подачи бумаги.
Обнаруживает переключение флажка кулачка (cam) подъёма каретки.
Обнаруживает исходное положение узла резака.
S07 Датчик положения клапана подачи чернил с правой стороны Обнаруживает открытие и закрытие клапана подачи чернил на правой стороне.
Обнаруживает открытие и закрытие клапана подачи чернил на левой стороне.
Обнаруживает открытие и закрытие крышки резервуара чернил с правой стороны.
Обнаруживает открытие и закрытие крышки резервуара чернил с левой стороны.
Обнаруживает работу рычага раскрытия прижима ролика.
Обнаруживает открытие и закрытие верхней крышки.
Считывает величину движения каретки влево и вправо и скорость каретки.
Считывает величину вращения ролика подачи бумаги.
Обнаруживает температуру и влажность внутри принтера.
Установлен в узле каретки и обнаруживает переднюю кромку и ширину бумаги.

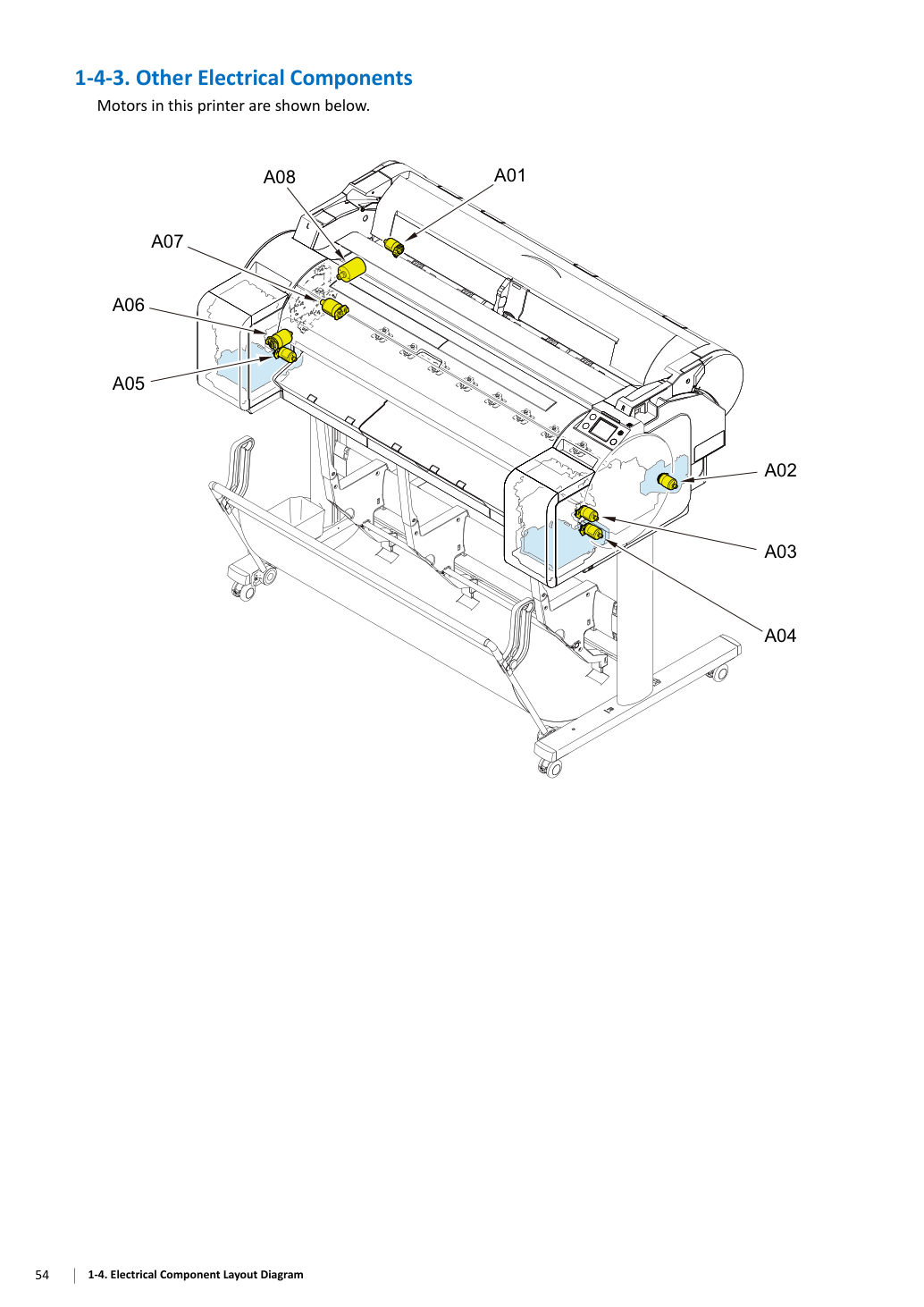

Двигатели в этом принтере показаны ниже.
Поддерживает постоянное натяжение со спины для сохранения постоянного количества подаваемой бумаги в соответствии с управлением крутящим моментом при подаче бумаги.
Вращает кулачок (cam) подъёма каретки для перемещения передней части каретки вверх и вниз при переключении расстояния «головка—бумага».
Выполняет следующее в узле очистки:
· Перемещение колпачков вверх и вниз.
· Открытие и закрытие воздушного клапана.
· Блокировка и разблокировка каретки.
Открывает и закрывает клапан подачи чернил на правой стороне.
Открывает и закрывает клапан подачи чернил на левой стороне.
Перемещает резак влево и вправо.
Вращает ролик подачи бумаги.
Перемещает узел каретки влево и вправо.

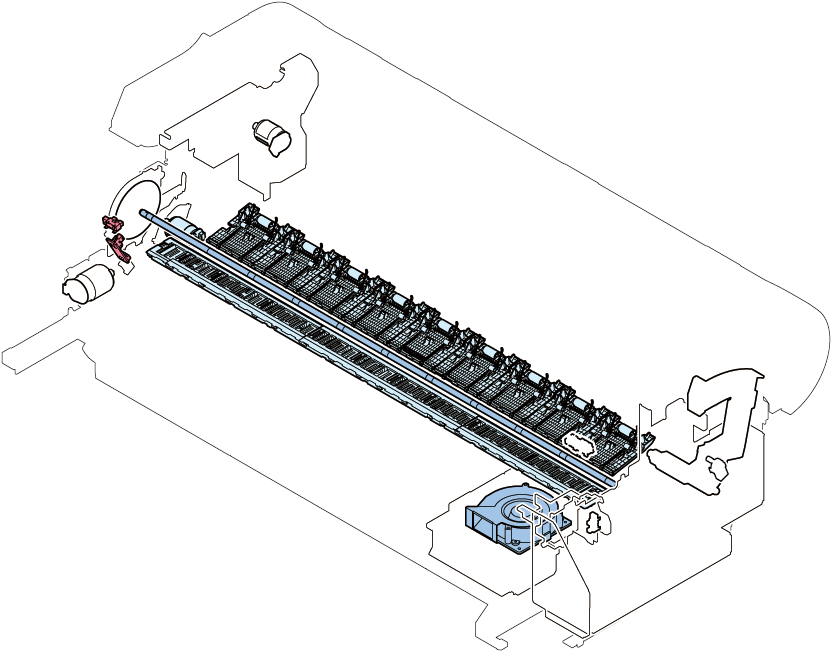

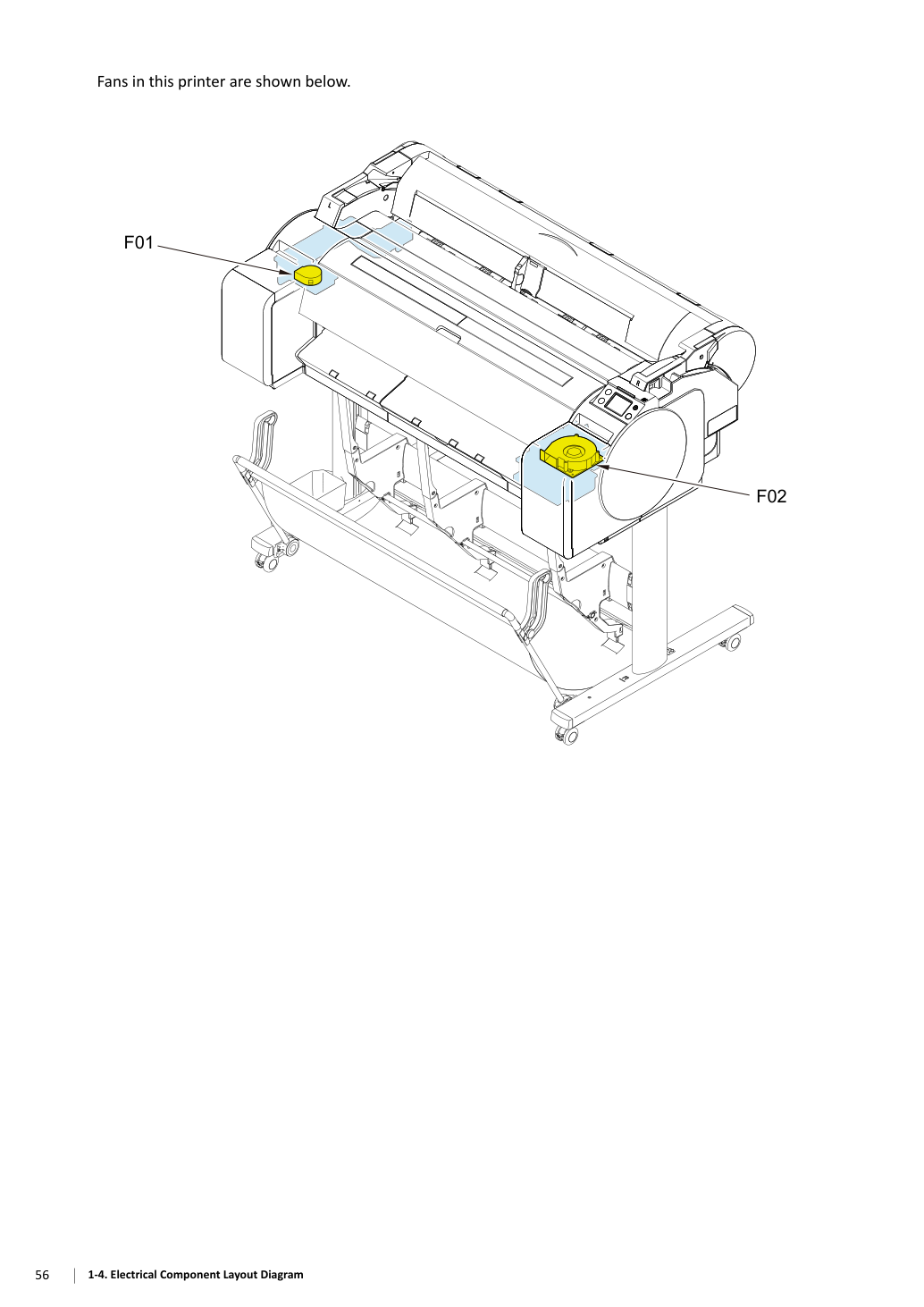

Вентиляторы в этом принтере показаны ниже.
Втягивает бумагу, чтобы предотвратить её всплывание во время печати.
