Canon i-SENSYS MF460 Series — Замена и чистка узлов

← Canon i-SENSYS MF460 Series — все главы инструкции

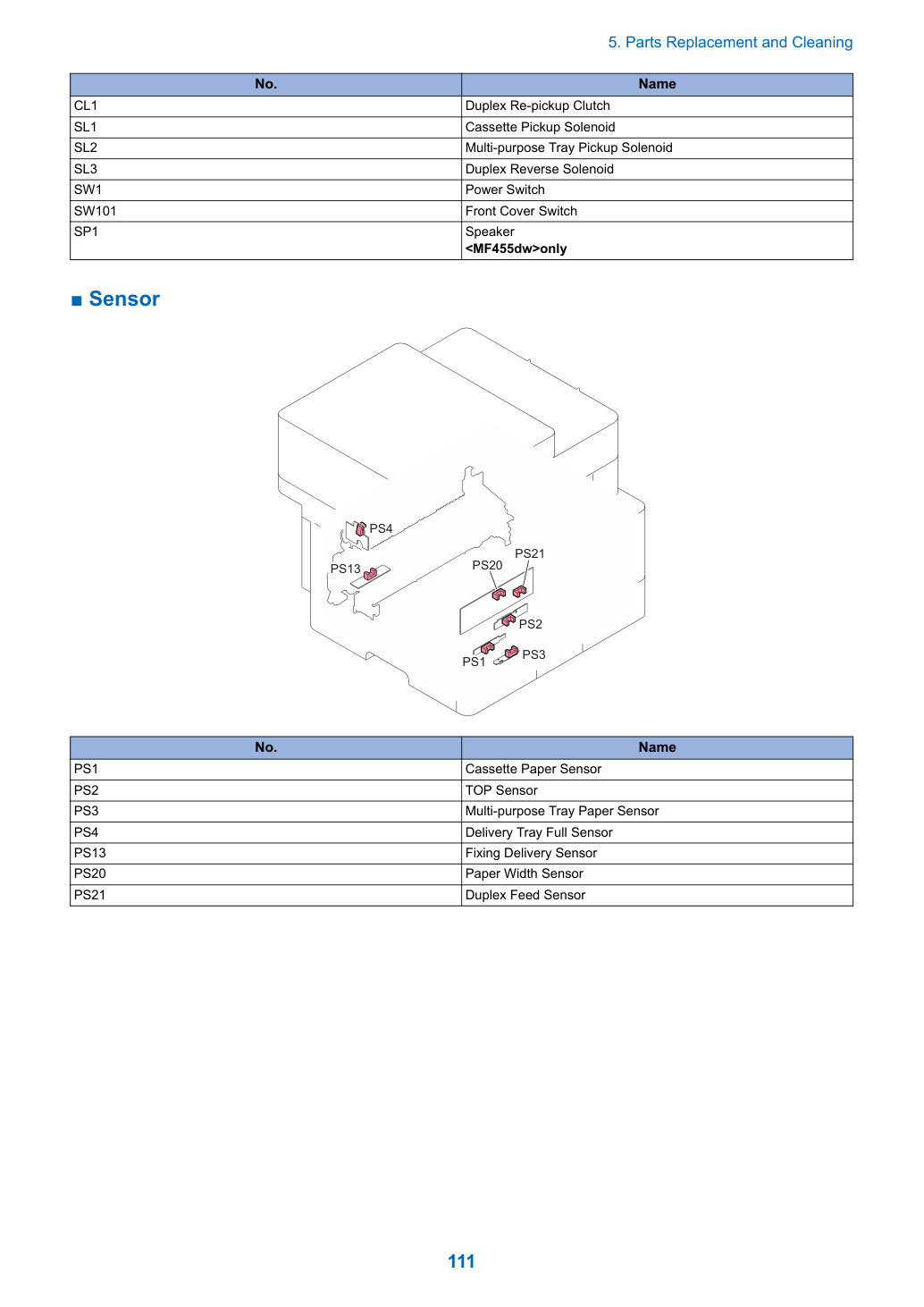

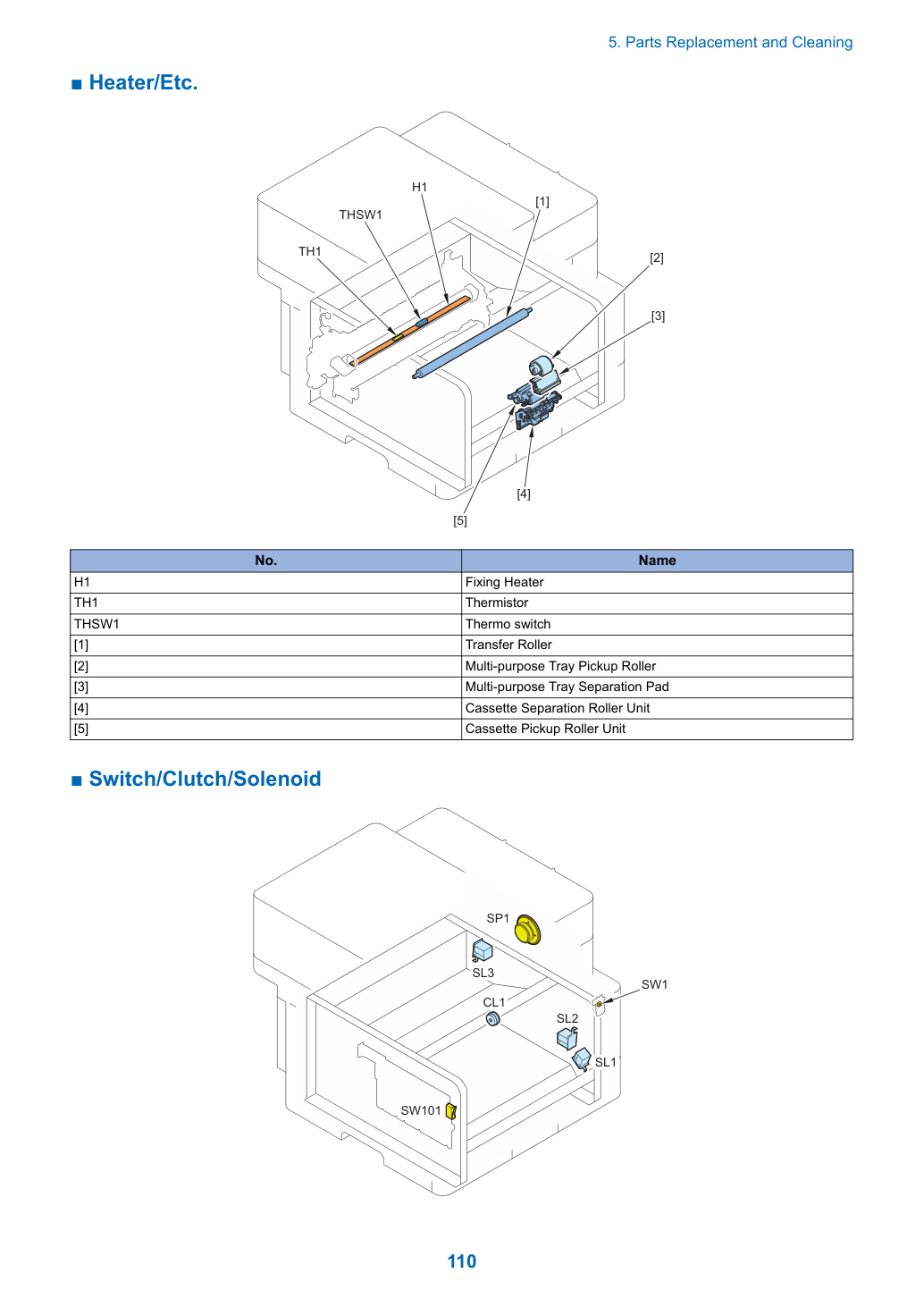

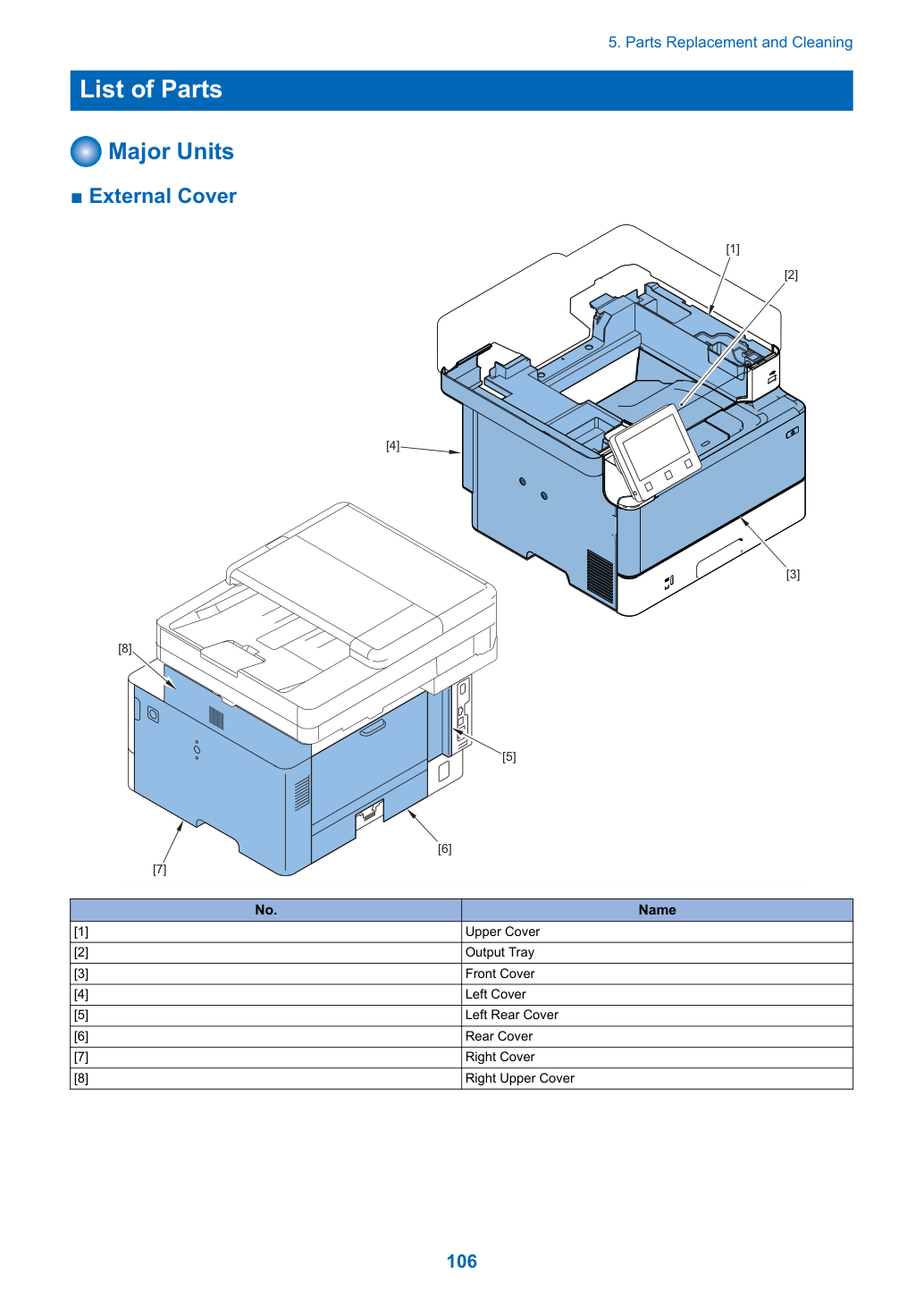

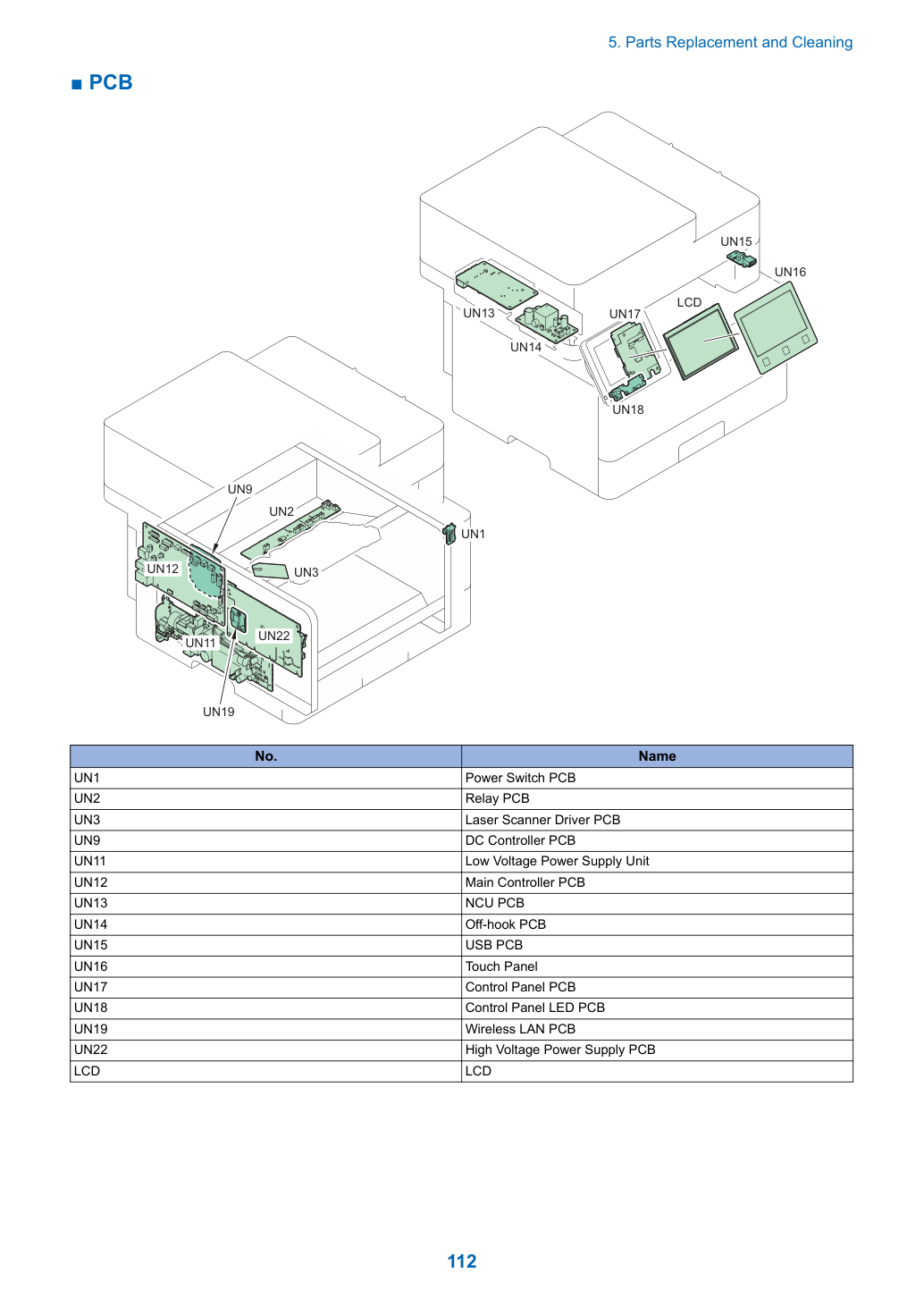

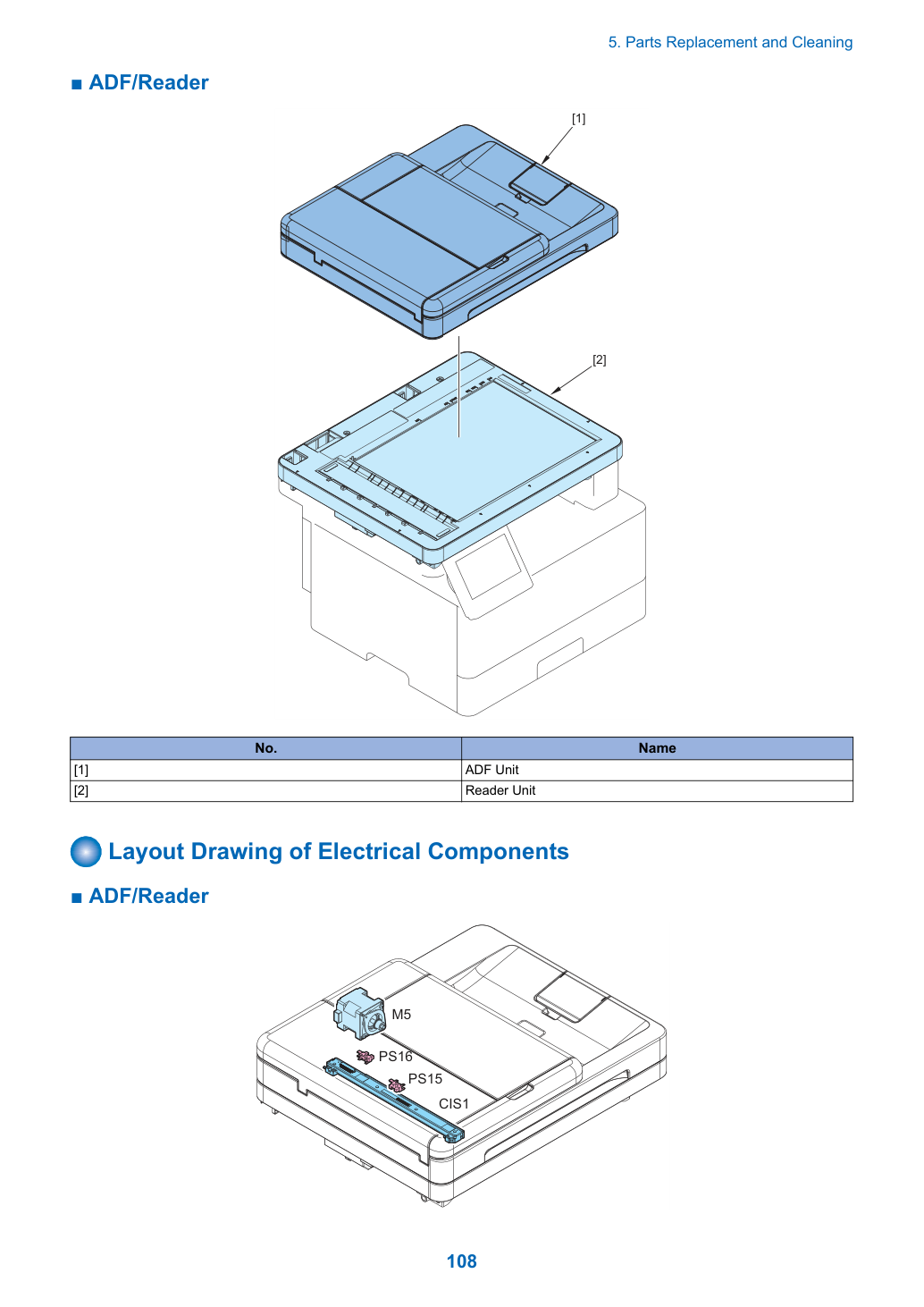

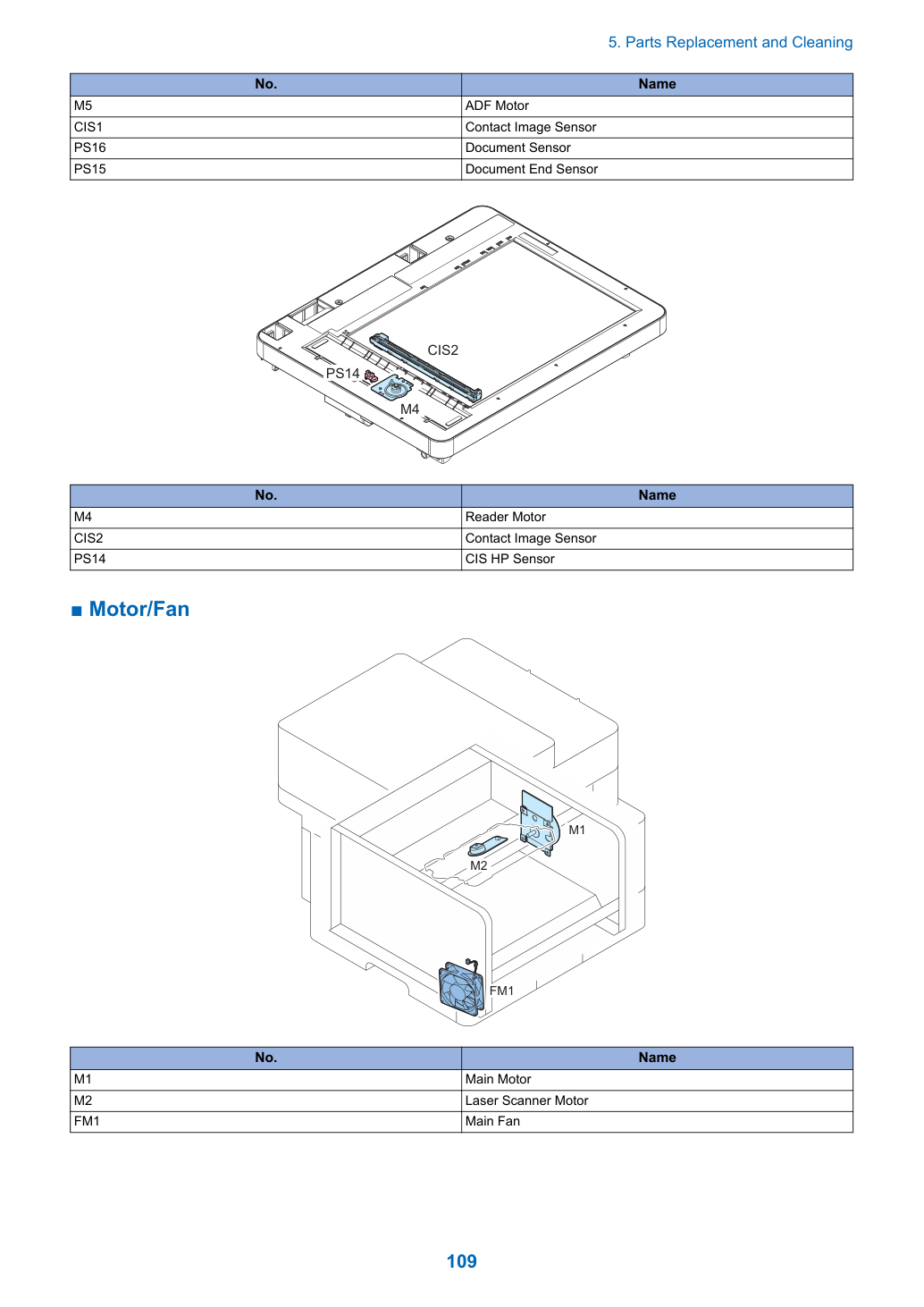

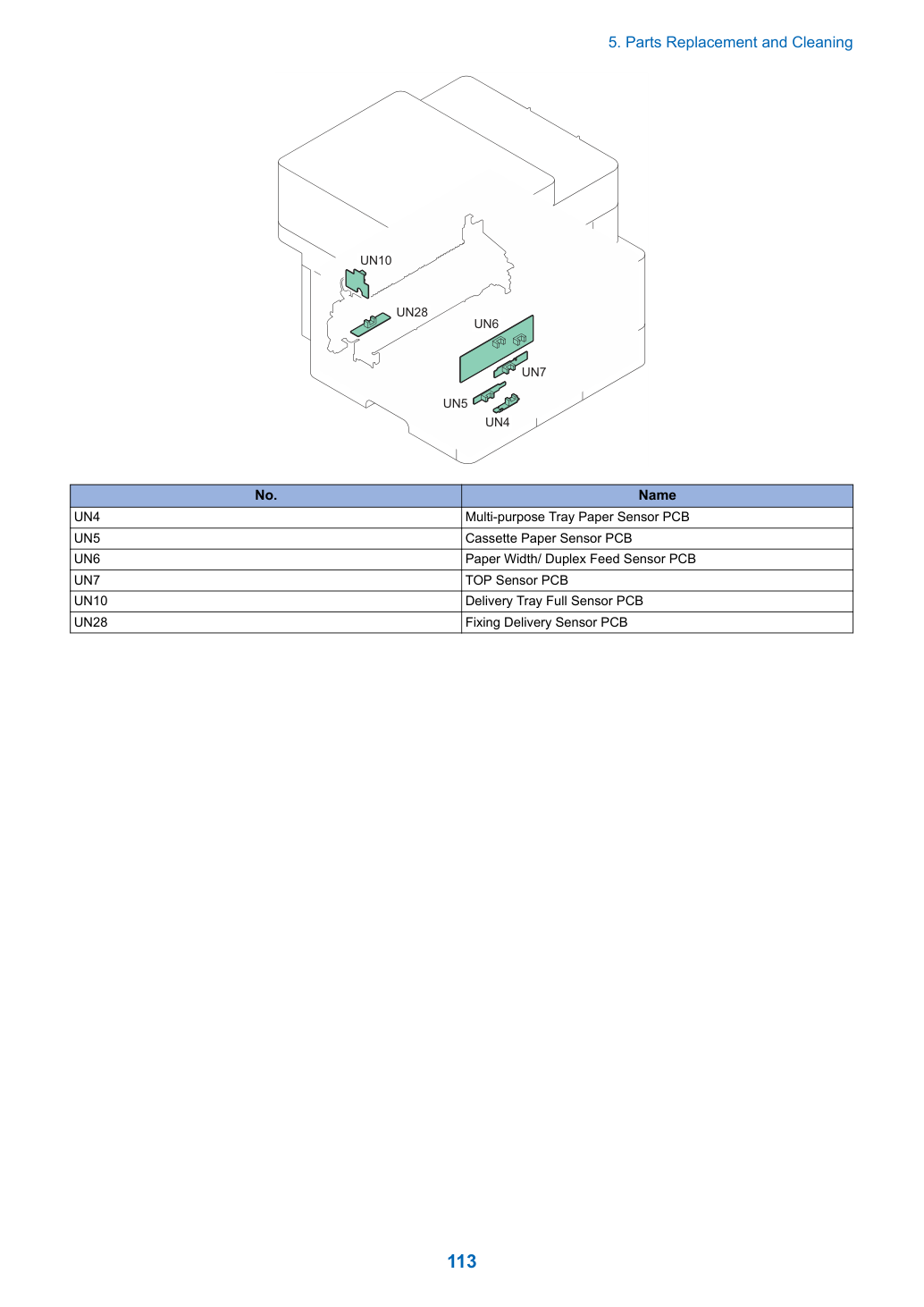

Список деталей Основные узлы ■ Внешняя крышка [5] [6] [7] [4] [3] [1] [2] [8] №

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

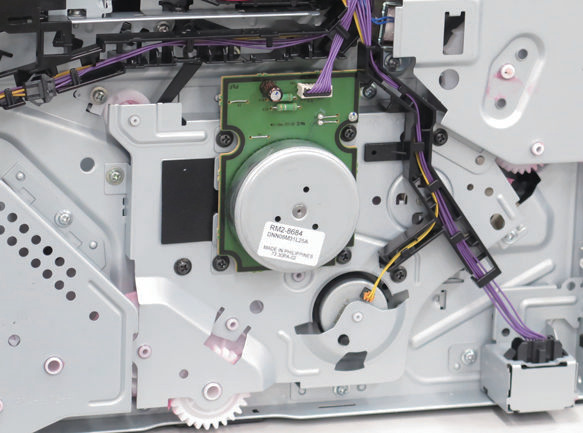

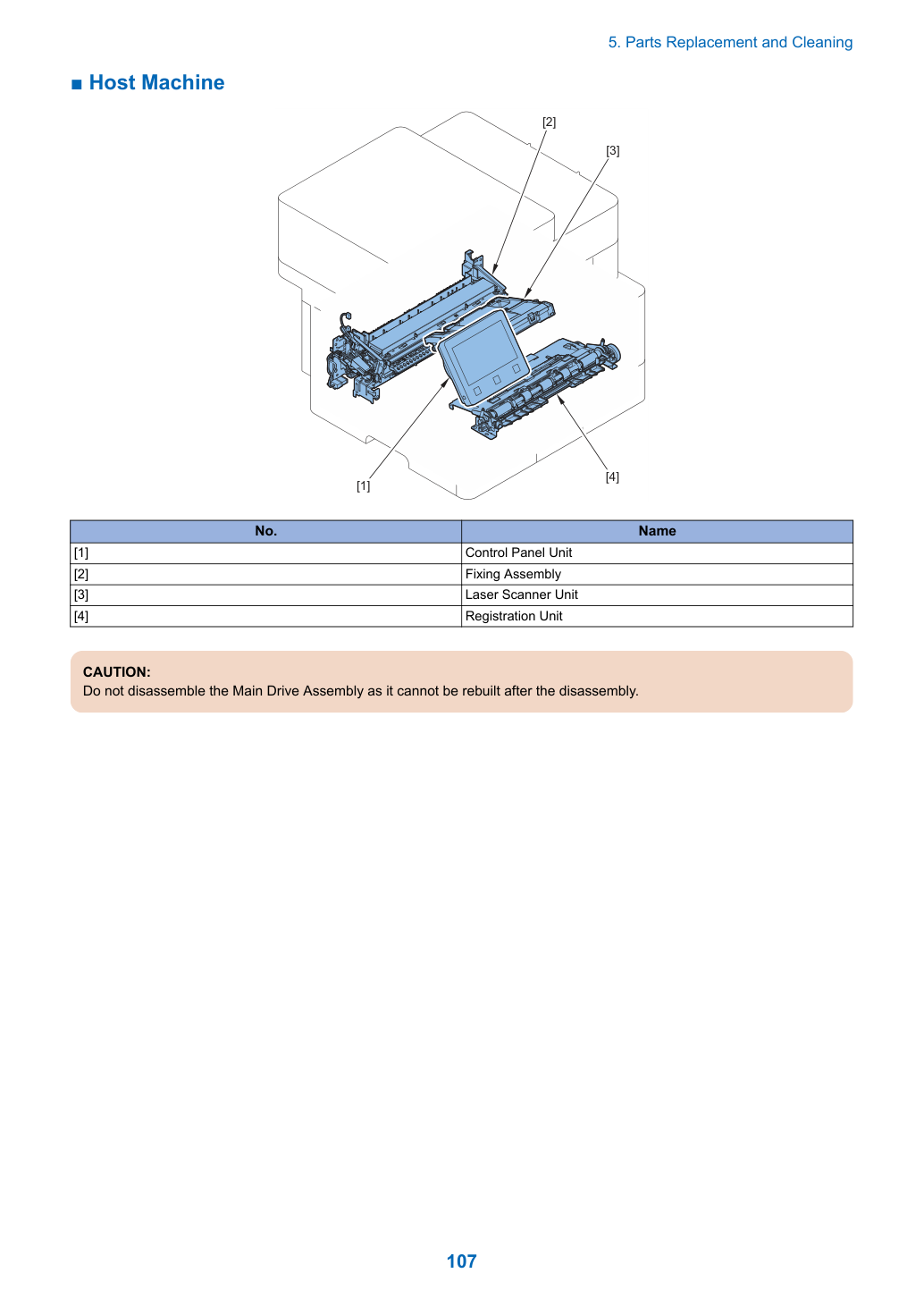

Не разбирай узел главного привода (Main Drive Assembly), так как его невозможно восстановить после разборки.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

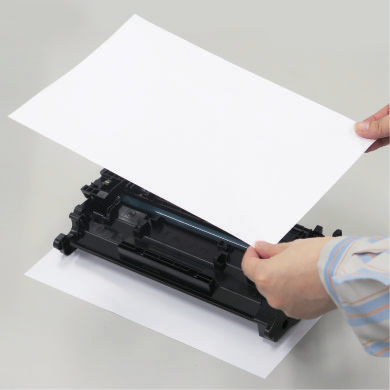

Извлечение картриджа ■ Процедура ВНИМАНИЕ:

При работе с картриджем следуй ВНИМАЮ, показанному ниже.

• При извлечении картриджа обязательно блокируй свет на фоточувствительный барабан (Photosensitive Drum). Прикрой извлеченный барабан 5 или более листами бумаги для блокировки света.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

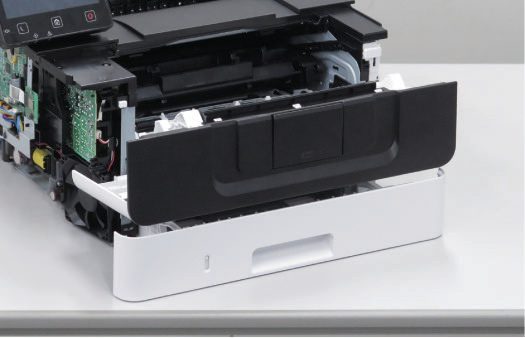

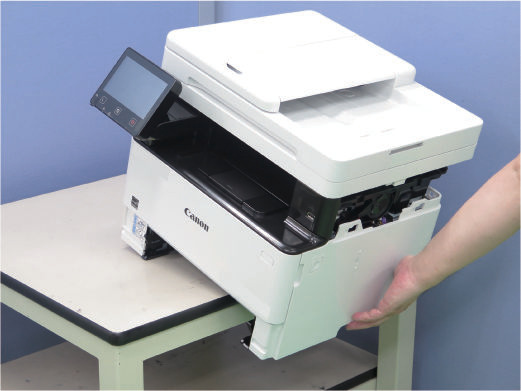

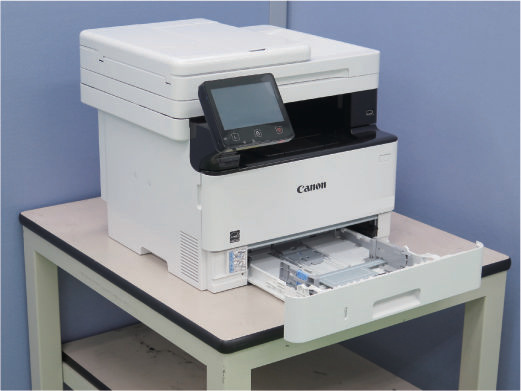

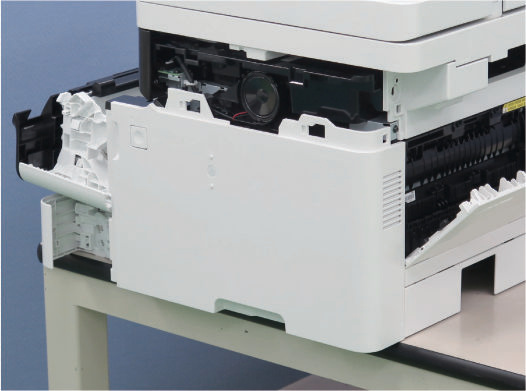

При снятии крышки не перемещай устройство более чем на 50 мм при выдвинутой кассете, так как это нарушит баланс устройства и может привести к его падению; поэтому не вытягивай кассету полностью.

При чрезмерном перемещении при снятии крышки давление будет оказано на заднюю крышку кассеты (Cassette Rear Cover) и крышка может быть повреждена.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

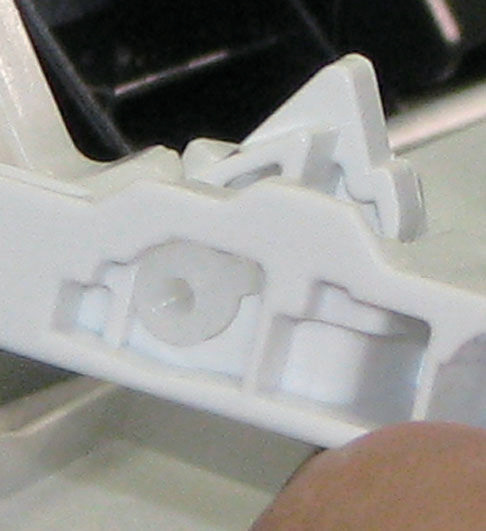

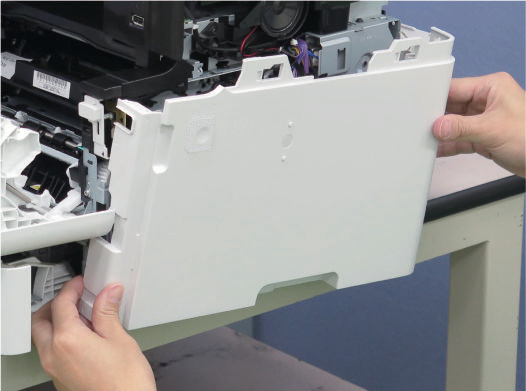

Положения и порядок снятия крючка [1], выступов [2] и когтей [3] правой крышки показаны ниже.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

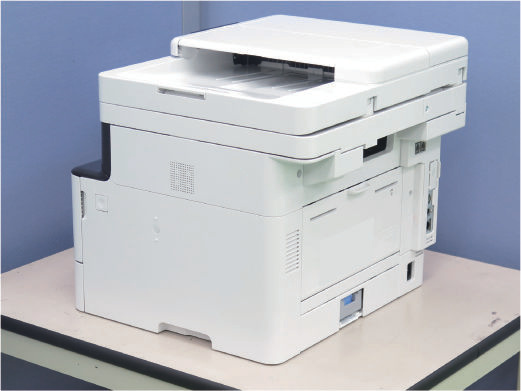

Сдвинь хост-машину обратно в центр рабочего стола, чтобы предотвратить ее падение.

При установке правой крышки обязательно нажми кнопку картриджного отделения (Cartridge Door Button), если она установлена неправильно.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

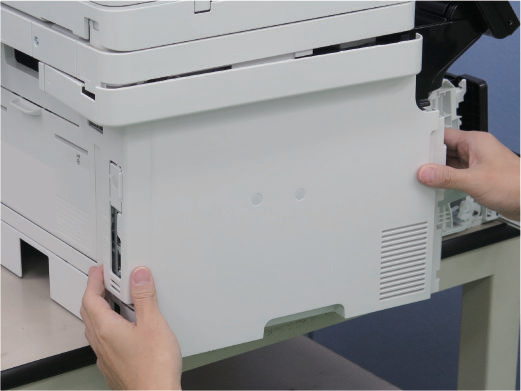

При снятии крышки не перемещай устройство более чем на 70 мм при выдвинутой кассете, так как это нарушит баланс устройства и может привести к его падению; поэтому не вытягивай кассету полностью.

При чрезмерном перемещении давление будет оказано на заднюю крышку кассеты (Cassette Rear Cover) и крышка может быть повреждена.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

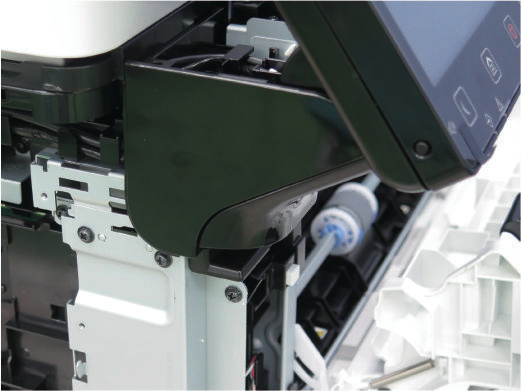

Положения и порядок снятия выступов [1] и когтей [2] левой крышки показаны ниже.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Сдвинь хост-машину обратно в центр рабочего стола, чтобы предотвратить ее падение.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

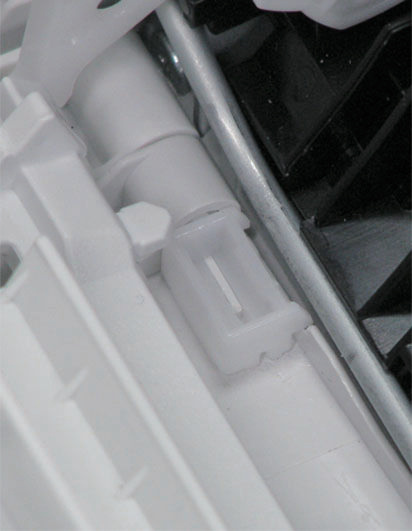

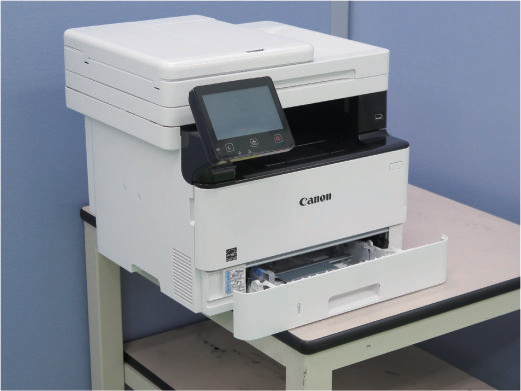

1. Извлеките кассету.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

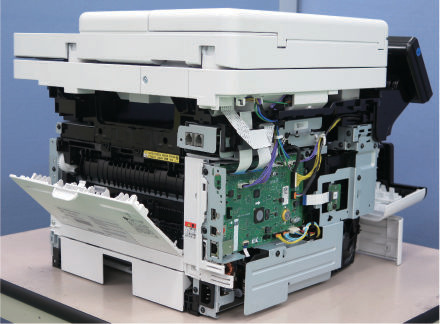

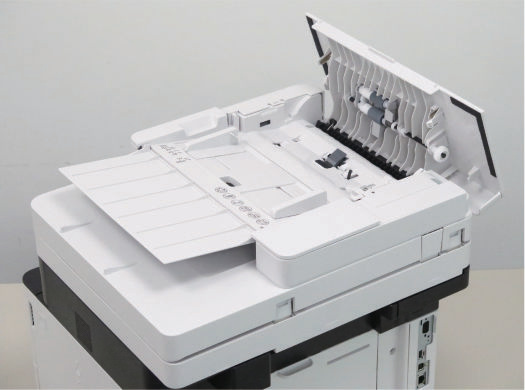

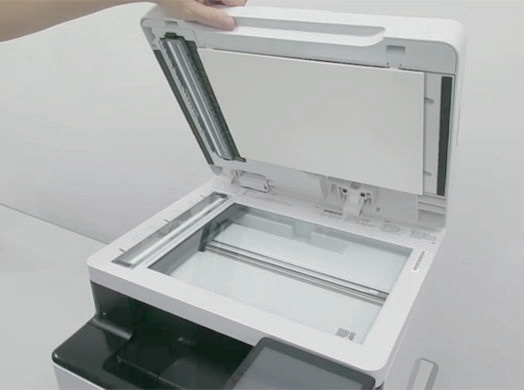

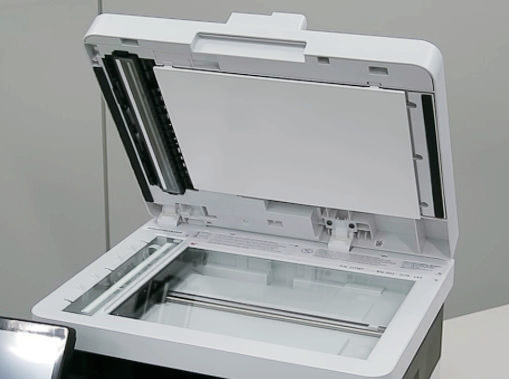

Открой узел ADF в положение стрелки [A] и извлеки.

6. Действия после замены: "После замены узла ADF Unit" на странице 199 "После замены узла Reader Unit" на

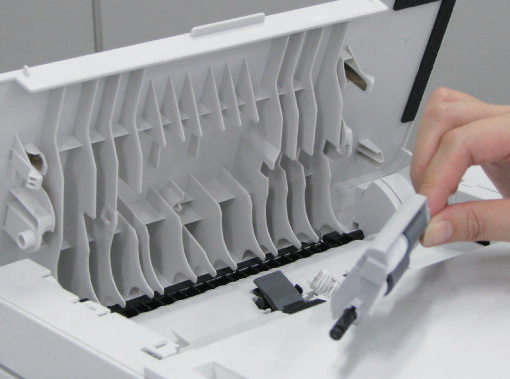

странице 193 Извлечение узла ролика ADF (ADF Roller Unit) ■ Процедура ВНИМАНИЕ:

Не трогай поверхность ролика голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Так как пружина, прикрепленная к узлу ролика ADF (ADF Roller Unit), легко отсоединяется, будь внимателен к ее потере.

При установке совмести пружину узла ADF Roller Unit с выступом.

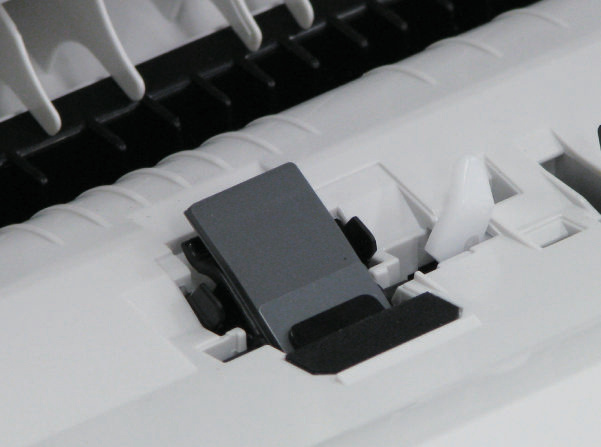

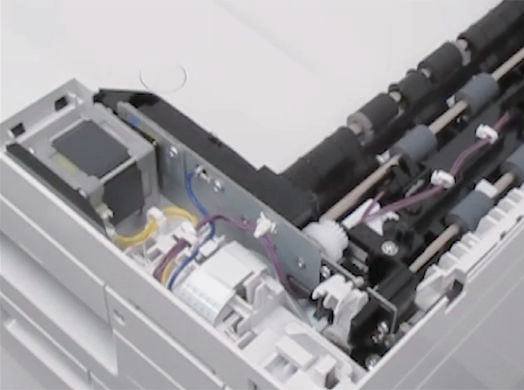

Извлечение узла сепарационной прокладки ADF (ADF Separation Pad Unit) ■ Процедура ВНИМАНИЕ:

Не трогай поверхность прокладки голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

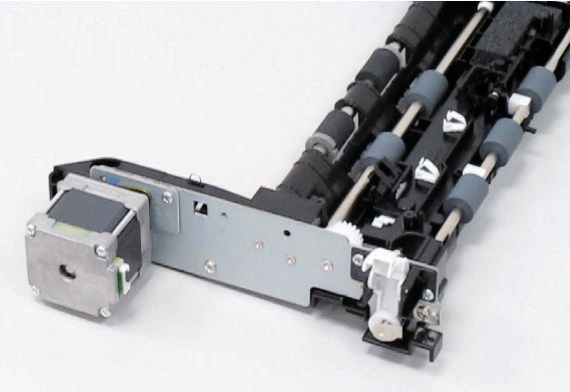

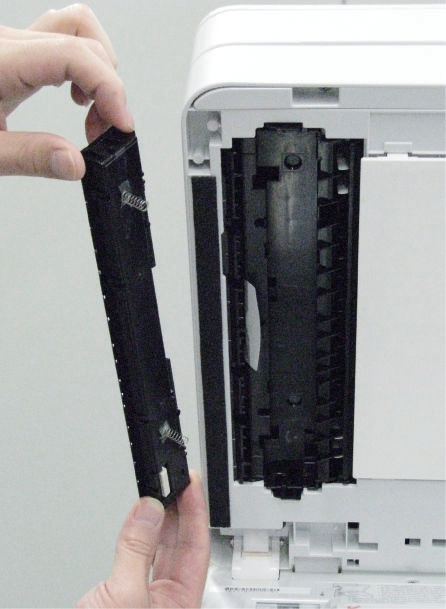

Будь внимателен, чтобы не уронить пружину.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

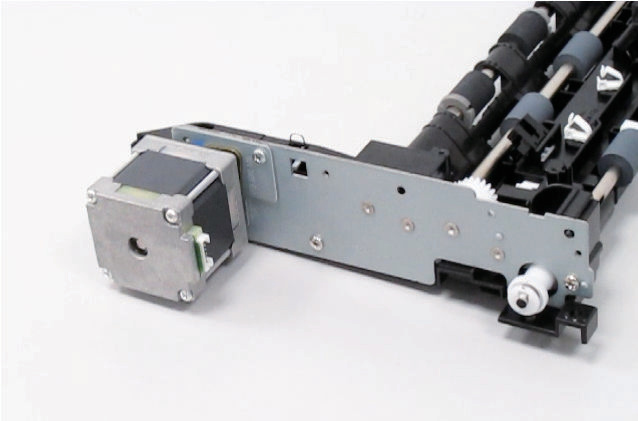

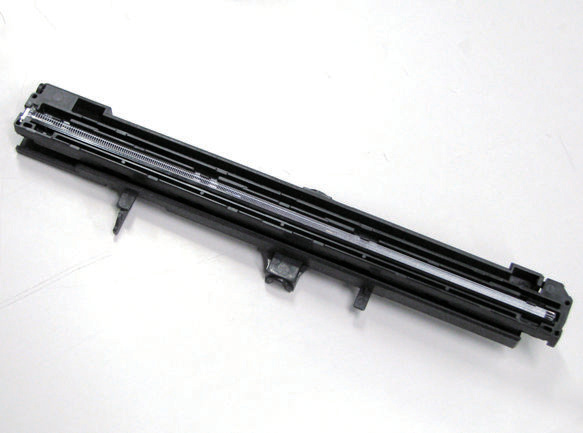

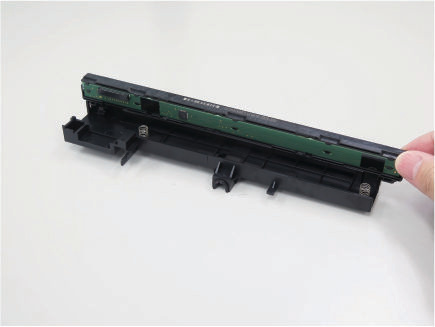

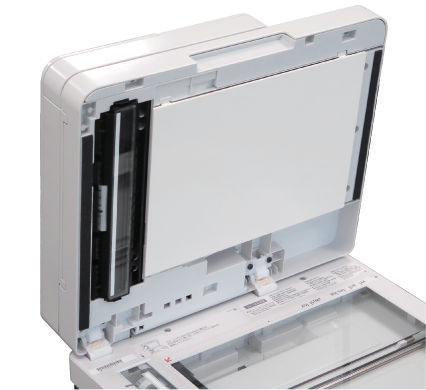

При установке узла ADF CIS Unit будь внимателен, чтобы направляющий лист (Guide Sheet) не попал во внутренние детали.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Обязательно не трогай датчик (sensor) узла ADF CIS Unit.

7. Действия после замены деталей: "После замены узла ADF CIS Unit" на странице 209

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

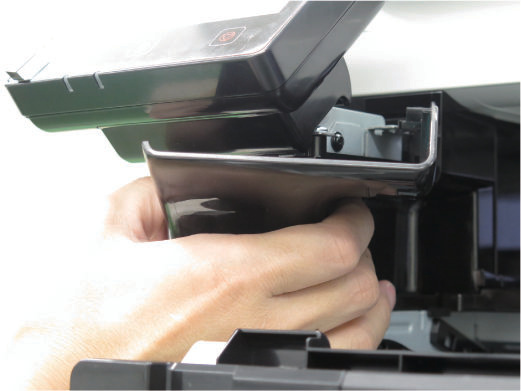

При установке наденьте рычаг на втулку и установите.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

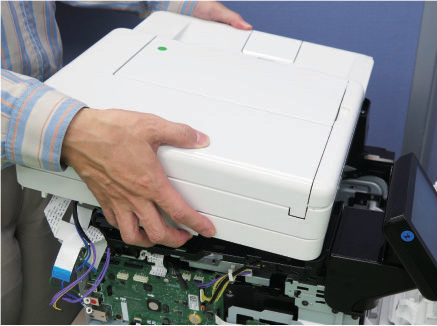

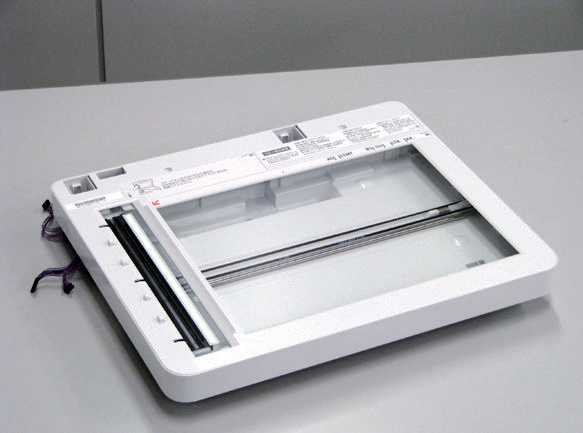

Не касайтесь стеклом узла сканирования руками. При попадании жира возможны дефекты изображения. При загрязнении протрите безворсовой бумагой.

2. Действия после замены деталей: «После замены узла Reader Upper Cover Unit» на стр. 202

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Не касайтесь датчика узла Reader CIS.

При установке Reader CIS совместите 2 вала справа и слева, проверьте правильное совмещение выступов и пазов.

4. Действия после замены: «После замены узла Reader CIS Unit» на стр. 206

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

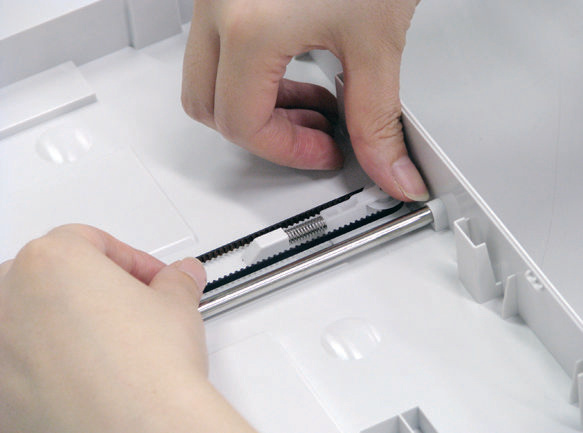

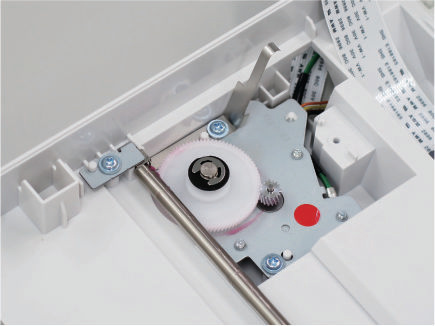

1. Снимите часть [A] ремня со шкива.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

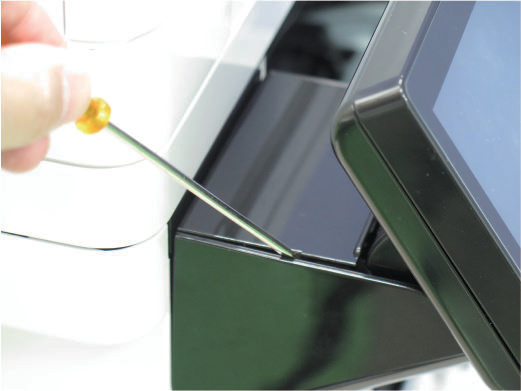

Схема из сервис-мануала
Схема из сервис-мануала

10. Действия после замены: «После замены панели управления» на стр. 183

При установке переверните глянцевую поверхность плоского кабеля лицевой стороной вверх.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

При установке переверните глянцевую поверхность плоского кабеля лицевой стороной вверх.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

При установке установите на 2 крюка внизу.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

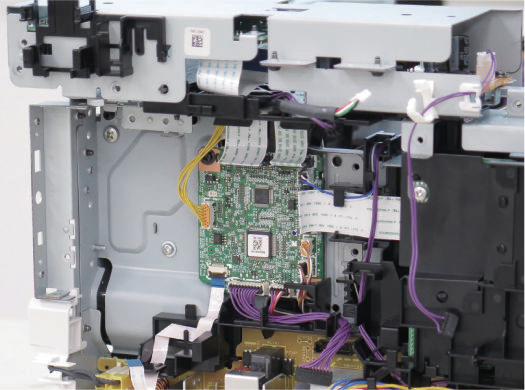

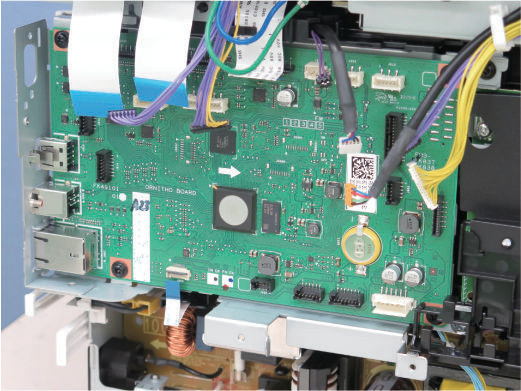

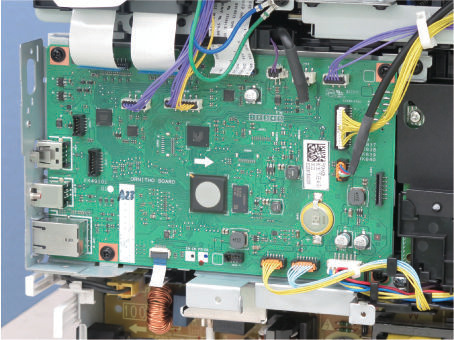

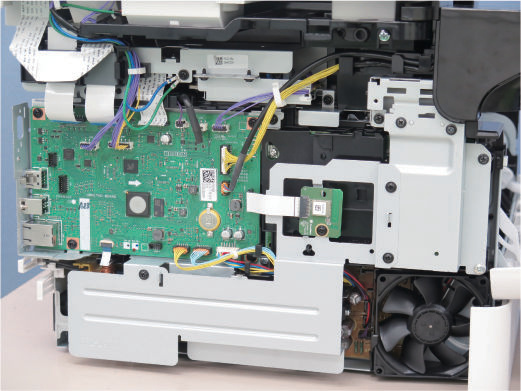

Снятие главной платы контроллера Main Controller PCB ■ Подготовка ВНИМАНИЕ:

Обязательно выполните «Перед заменой Main Controller PCB» на стр. 183 перед заменой платы.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

4. Действия после замены: «После замены Main Controller PCB» на стр. 184

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

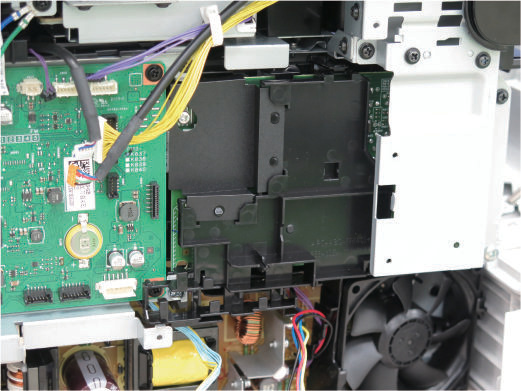

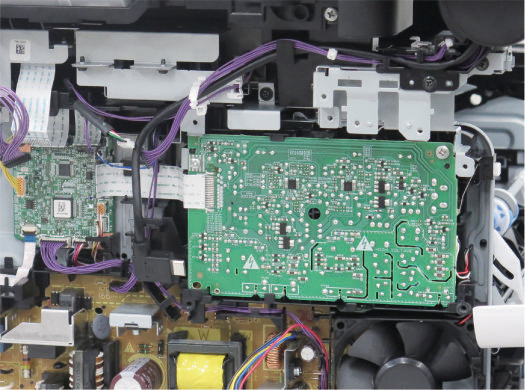

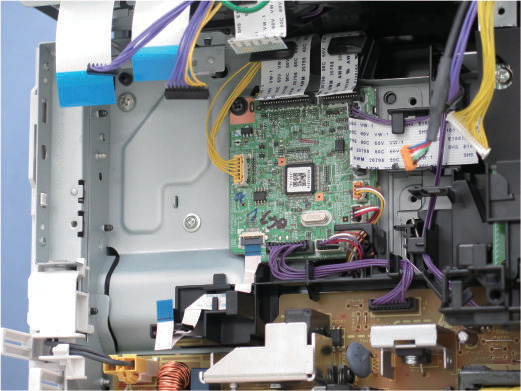

Снимите плату DC Controller PCB ■ Подготовка ВНИМАНИЕ:

Обязательно выполните «Перед заменой DC Controller PCB» на стр. 183 перед заменой платы.

2. Действия после замены: «После замены DC Controller PCB» на стр. 183

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

При установке убедитесь, что паз [A] платы High Voltage Power Supply PCB и контактная пружина соприкасаются.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

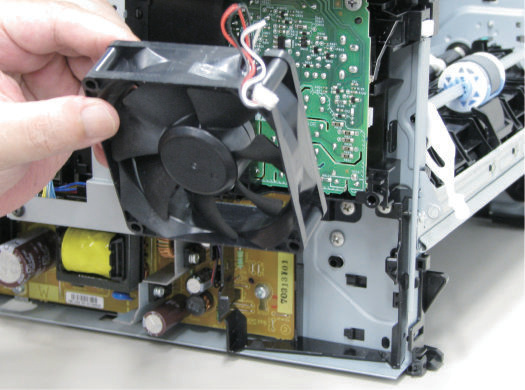

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

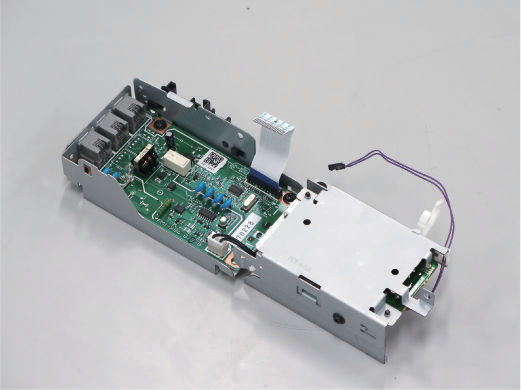

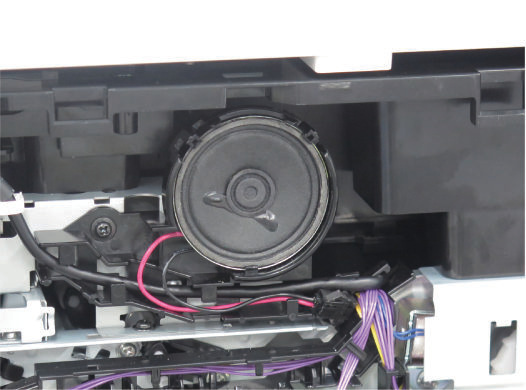

• Не касайтесь напрямую динамика факс-модуля.

• Не повредите динамик.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

При установке вставьте выступы в отверстия позиционирования, проверьте правильное положение лазерного узла.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

При установке затяните винты в порядке номеров на рисунке.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Снятие валика переноса Transfer Roller ■ Подготовка 1. «Снятие картриджа» на стр. 114 ■ Процедура ВНИМАНИЕ:

Не трогай поверхность ролика голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

Процедура установки валика переноса. Обязательно установите выступ втулки на пружину.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

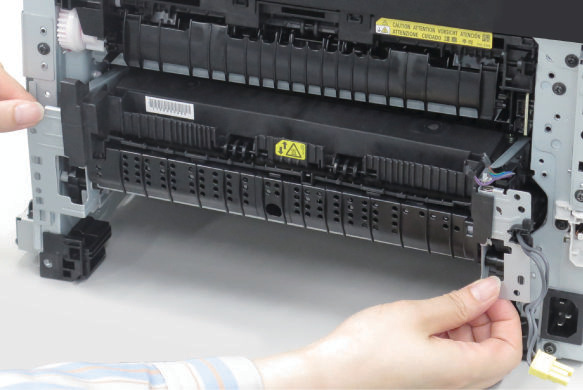

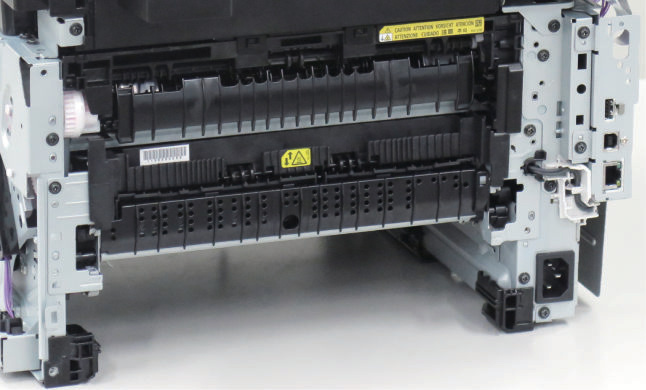

Снятие узла термофиксации Fixing Assembly ■ Процедура 1. «Снятие картриджа» на стр. 114 2. «Снятие левой крышки» на стр. 119 3. «Снятие левой задней крышки» на стр. 122 4. «Снятие правой верхней крышки» на стр. 114 5. «Снятие правой крышки» на стр. 115 6. «Снятие задней крышки» на стр. 124 ■ Процедура ВНИМАНИЕ:

Узел термофиксации горячий сразу после отключения питания, дождитесь охлаждения перед снятием.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

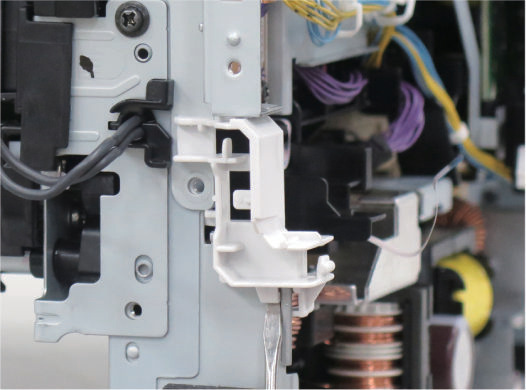

Примечания при установке рычага связи Link Arm.

Убедитесь, что рычаг Link Arm установлен правильно, иначе крышка картриджа не закроется.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

При установке затяните винты в порядке номеров на рисунке.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

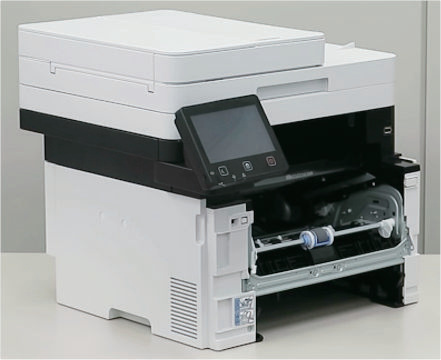

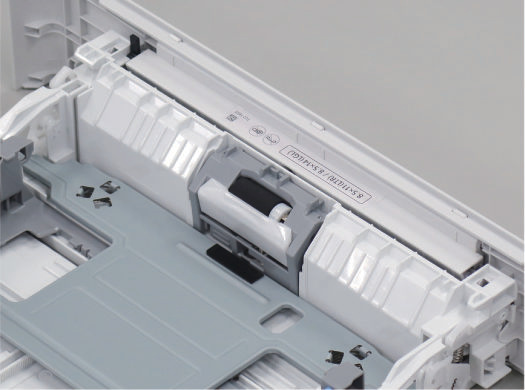

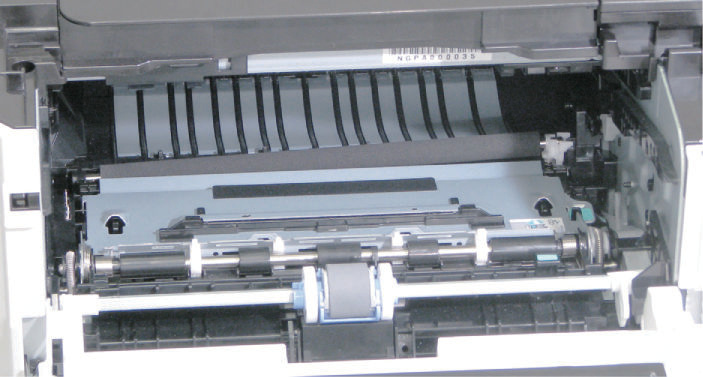

Снятие узла ролика захвата кассеты Cassette Pickup Roller Unit.

1. Извлеките кассету.

Не трогай поверхность ролика голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

1. Извлеките кассету.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Не трогай поверхность ролика голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

1. Извлеките кассету.

2. «Снятие картриджа» на стр. 114 ■ Процедура ВНИМАНИЕ:

Не трогай поверхность ролика голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

1. Извлеките кассету.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

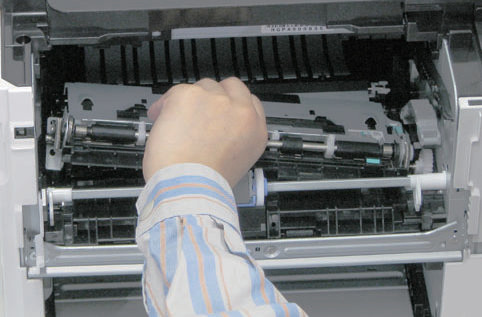

3. «Снятие узла ролика захвата многоцелевого лотка» на стр. 175 ■ Процедура ВНИМАНИЕ:

Не трогай поверхность ролика голыми руками, так как это приведет к прилипанию кожного жира и снижению способности подачи.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Примечания при установке • При установке убедитесь, что пазы слева и справа и пружина правильно совмещены.

• Обязательно сдвиньте держатель ролика MP Tray до щелчка.

1. Извлеките кассету.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Не касайтесь узла шестерни модуля регистрации.

На узле шестерни применена смазка. Если случайно коснулись смазки, протрите безворсовой бумагой, чтобы не смазать другие детали.

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

5. Замена и чистка узлов

Схема из сервис-мануала
Схема из сервис-мануала

Примечания при установке рычага связи Link Arm.

Убедитесь, что рычаг Link Arm установлен правильно, иначе крышка картриджа не закроется.

5. Замена и чистка узлов

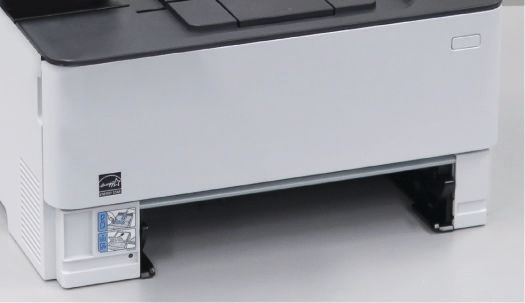

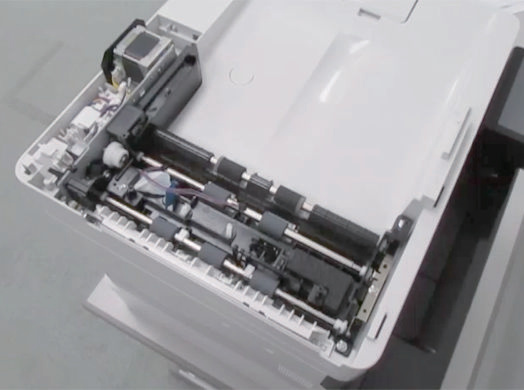

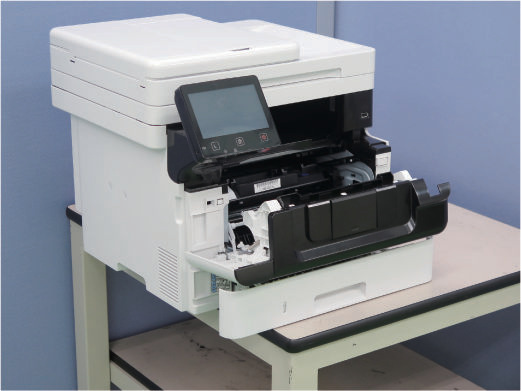

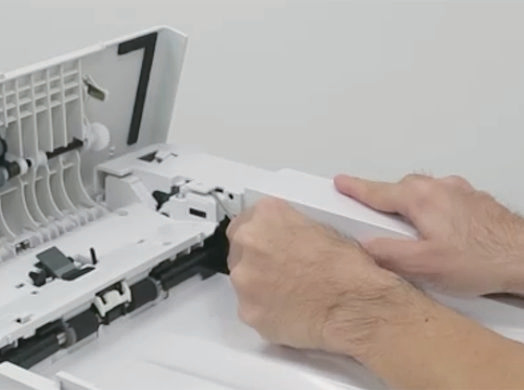

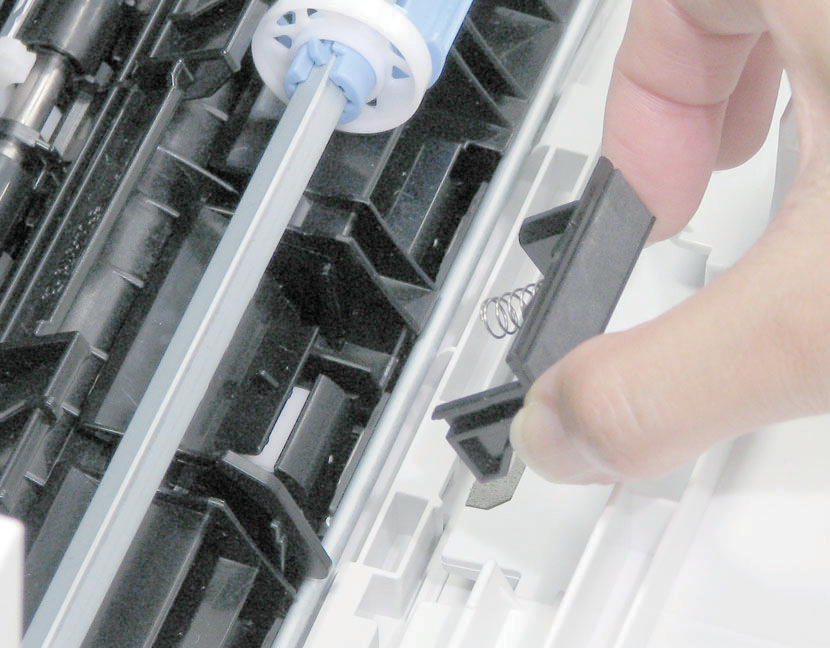

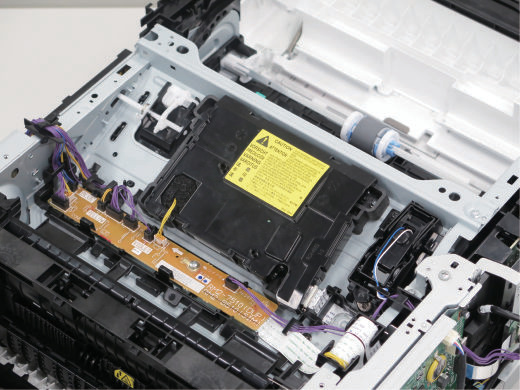

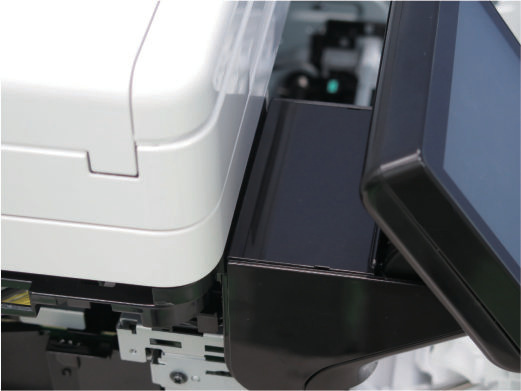

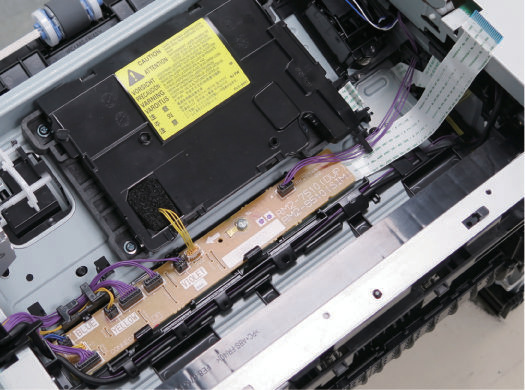

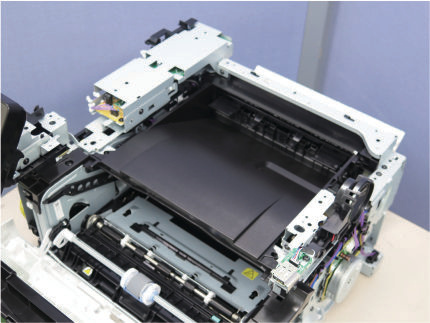

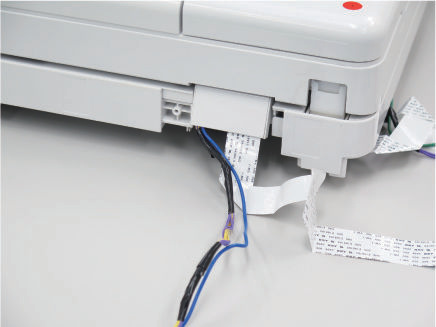

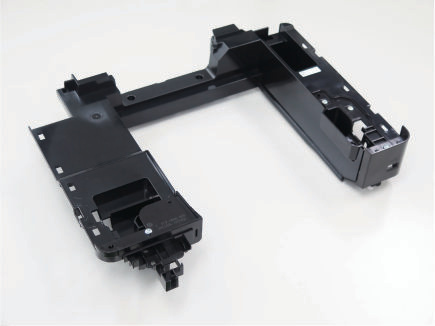

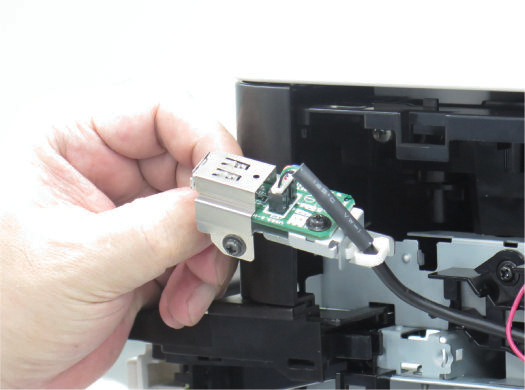

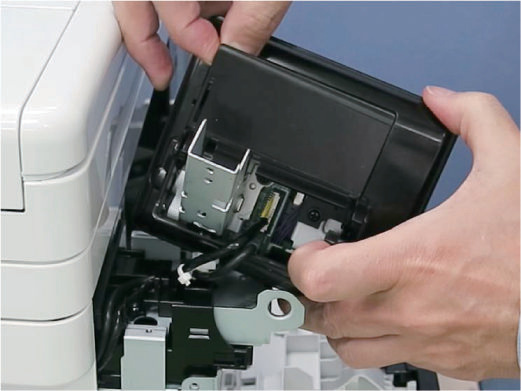

Схема из сервис-мануала
Схема из сервис-мануала
Источник: Инк-Маркет.ру.
