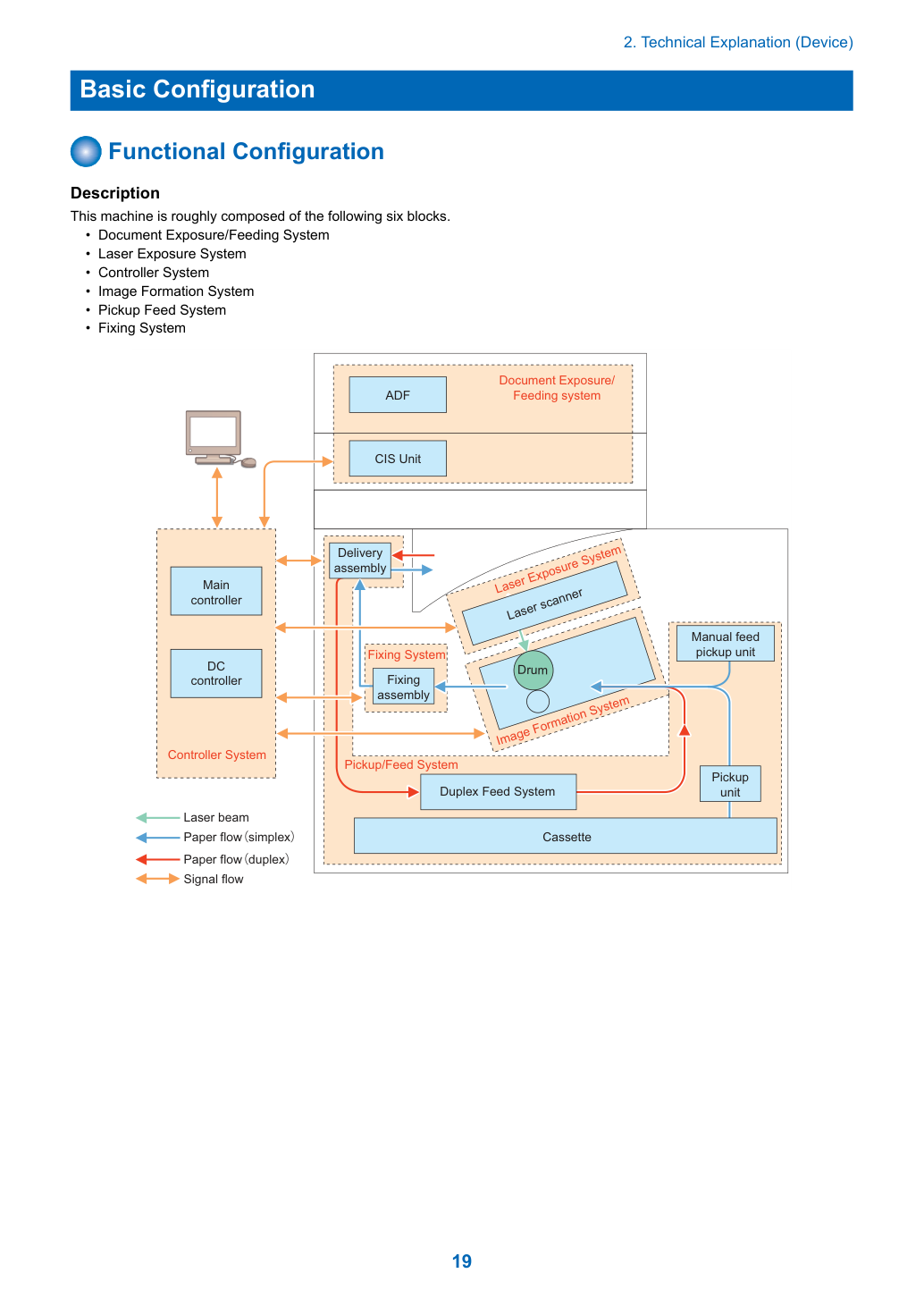

Данная машина примерно состоит из следующих шести блоков.
2. Техническое описание (устройство).

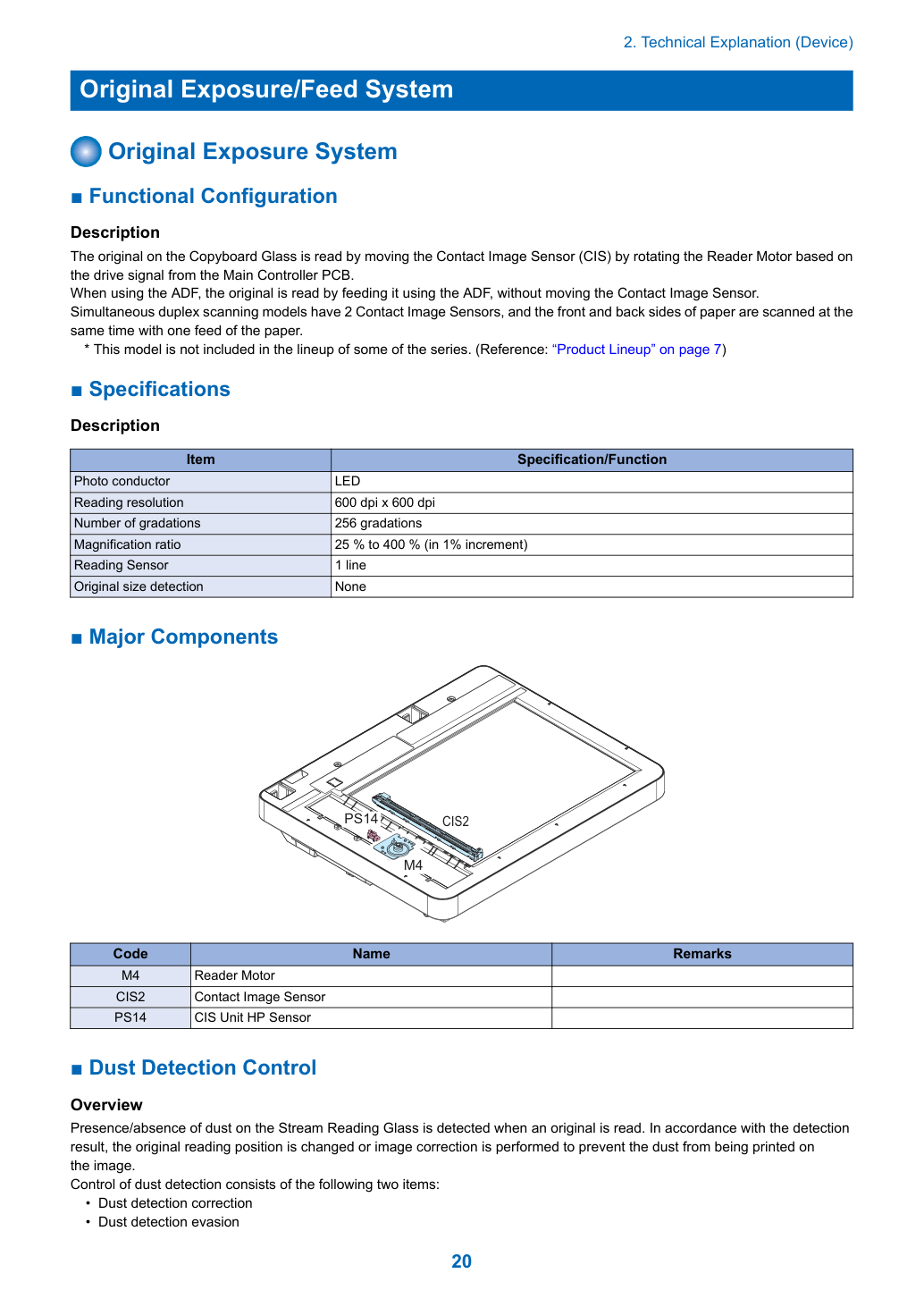

Оригинал на стекле копировального аппарата читается путём перемещения датчика контактного изображения (CIS) путём вращения двигателя считывания на основе сигнала управления от главной платы контроллера.
При использовании АПП оригинал читается путём его подачи с использованием АПП без перемещения датчика контактного изображения.
Модели с одновременным двусторонним сканированием имеют 2 датчика контактного изображения, и передняя и задняя стороны бумаги сканируются одновременно при одной подаче бумаги.
Наличие/отсутствие пыли на стекле потокового считывания обнаруживается при считывании оригинала. В соответствии с результатом обнаружения положение считывания оригинала изменяется или выполняется коррекция изображения, чтобы предотвратить печать пыли на изображении.
Контроль обнаружения пыли включает следующие два пункта:
2. Техническое описание (устройство).
В период времени с момента поступления оригинала потокового задания чтения непосредственно перед позицией чтения до момента завершения чтения оригинала (для каждой страницы) Избежание обнаружения пыли При начале задания Описание Коррекция обнаружения пыли Если на стекле потокового чтения обнаружена пыль, изображение корректируется для предотвращения печати пыли.
1. До поступления оригинала через стекло потокового чтения считывается белая пластина, и отмечаются точки, где может находиться пыль
2. Обнаружен передний край оригинала.
3. Результаты обнаружения до и после появления переднего края оригинала на стекле потокового чтения сравниваются.
Если пыль не существует в точке пыли, обнаруженной на этапе 1, она признается пылью на белой пластине и коррекция пыли не выполняется. Если пыль существует в точке, обнаруженной на этапе 1, она признается пылью на стекле потокового чтения и выполняется коррекция пыли.
Если пыль обнаружена при чтении последней бумаги задания потокового чтения, позиция чтения следующего задания потокового чтения изменяется с целью избежать пыли.
Величина регулировки для избежания пыли составляет -0.5 mm (B), 0 mm (A) и +0.5 mm (C).
Каждый раз при обнаружении пыли при чтении последней бумаги задания потокового чтения CIS перемещается в три позиции в показанном ниже порядке.
В случае моделей с одновременным дуплексным сканированием данный контроль применяется только при чтении стороны переднего плана, где возможно перемещение CIS.
Если любое из следующих условий обнаружено 6 раз подряд, считается, что стекло потокового чтения загрязнено, и на панели управления выводится сообщение с предложением пользователю очистить стекло потокового чтения.
• Обнаружена пыль размером 1 пиксель или больше и меньше 5 пиксель в 11 точках или более.
• Обнаружена пыль размером 5 пиксель или больше в 1 точке или более.
2. Техническое описание (устройство).

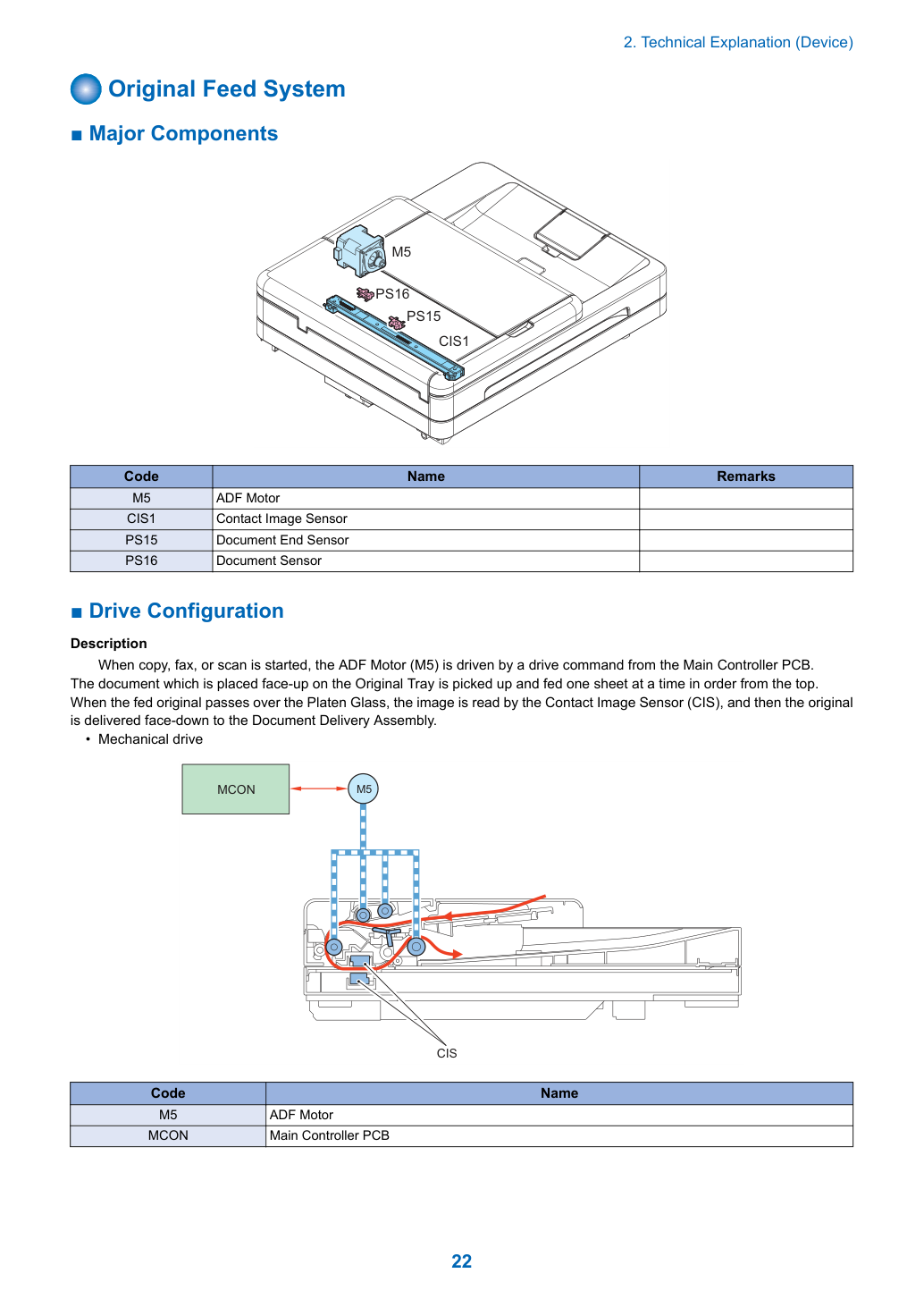

Когда начинается копирование, факс или сканирование, главный двигатель (M5) приводится в действие командой привода от главного контроллера PCB.
Оригинал, расположенный лицевой стороной вверх на лотке оригиналов, захватывается и подается по одному листу в порядке сверху вниз.
Когда поданный оригинал проходит над стеклом платины, изображение считывается контактным датчиком изображения (CIS), а затем оригинал доставляется лицевой стороной вниз в узел выдачи документов.
2. Техническое описание (устройство).
Данная машина имеет следующие два типа функций обнаружения оригинала.
Данная машина не имеет функции обнаружения размера документа (ширина оригинала).
Когда оригинал размещается на лотке оригиналов, актуатор проталкивается вверх, датчик документа (PS16) включается (свет передается -> свет блокируется) для обнаружения наличия оригинала.
Когда актуатор проталкивается вверх передним краем поданного оригинала, датчик конца документа (PS15) включается (свет блокируется -> свет передается) для обнаружения переднего края оригинала.
Кроме того, когда задний край оригинала проходит позицию актуатора, актуатор возвращается в исходное положение, что приводит к отключению датчика конца документа (PS15) (свет передается -> свет блокируется) для обнаружения заднего края оригинала.
Учтите, что максимальная длина оригинала, который может считываться этой машиной, составляет 400 mm; если подан оригинал длиннее этого, он останавливается из-за замятия.
Длина оригинала определяется по времени, прошедшему с момента обнаружения датчиком конца документа (PS15) переднего края оригинала до обнаружения его заднего края.
Когда питание включено или когда оригинал считывается Описание В следующих случаях считается, что произошло замятие в АПД.
• Когда оригинал с опозданием поступает в датчик конца документа или остается в АПД во время считывания оригинала • Когда датчик конца документа обнаруживает наличие бумаги при включении питания (остаточное замятие бумаги) • Когда обнаружен документ длиной 400 mm или более При обнаружении замятия операция чтения останавливается и на экране панели управления выводится сообщение "Бумага замята."
В случае моделей, оснащенных функцией факса (встроенный динамик), при обнаружении замятия раздается предупредительный сигнал (звуковой сигнал).
Замятие можно устранить, удалив замятую бумагу, открыв и затем закрыв верхнюю крышку АПД, и вставив оригинал заново.
2. Техническое описание (устройство).
система лазерной экспозиции образует статическое скрытое изображение на фоточувствительном барабане путем лазерной экспозиции.
Узел лазерного сканера состоит из лазерного блока и узла мотора сканера и управляется сигналом, поступающим от DC Controller.
Узел лазерного сканера этой машины имеет механизм затвора лазера.
Затвор лазера блокирует лазерный путь узла лазерного сканера при открытии передней крышки для безопасности пользователей и специалистов по обслуживанию.
DC Controller обнаруживает следующие отказы в узле лазерного сканера.
Если обнаружена ошибка в моторе сканера, лазерном блоке или обнаружении BD в области сканера, выводится сообщение индукции для режима удаления конденсации.
2. Техническое описание (устройство).
• Когда цикл BD выходит за пределы указанного диапазона, выводится сообщение индукции для режима удаления конденсации.
• Если при работе мотора сканера обнаружена ошибка двигателя, выводится сообщение индукции для режима удаления конденсации.
2. Техническое описание (устройство).

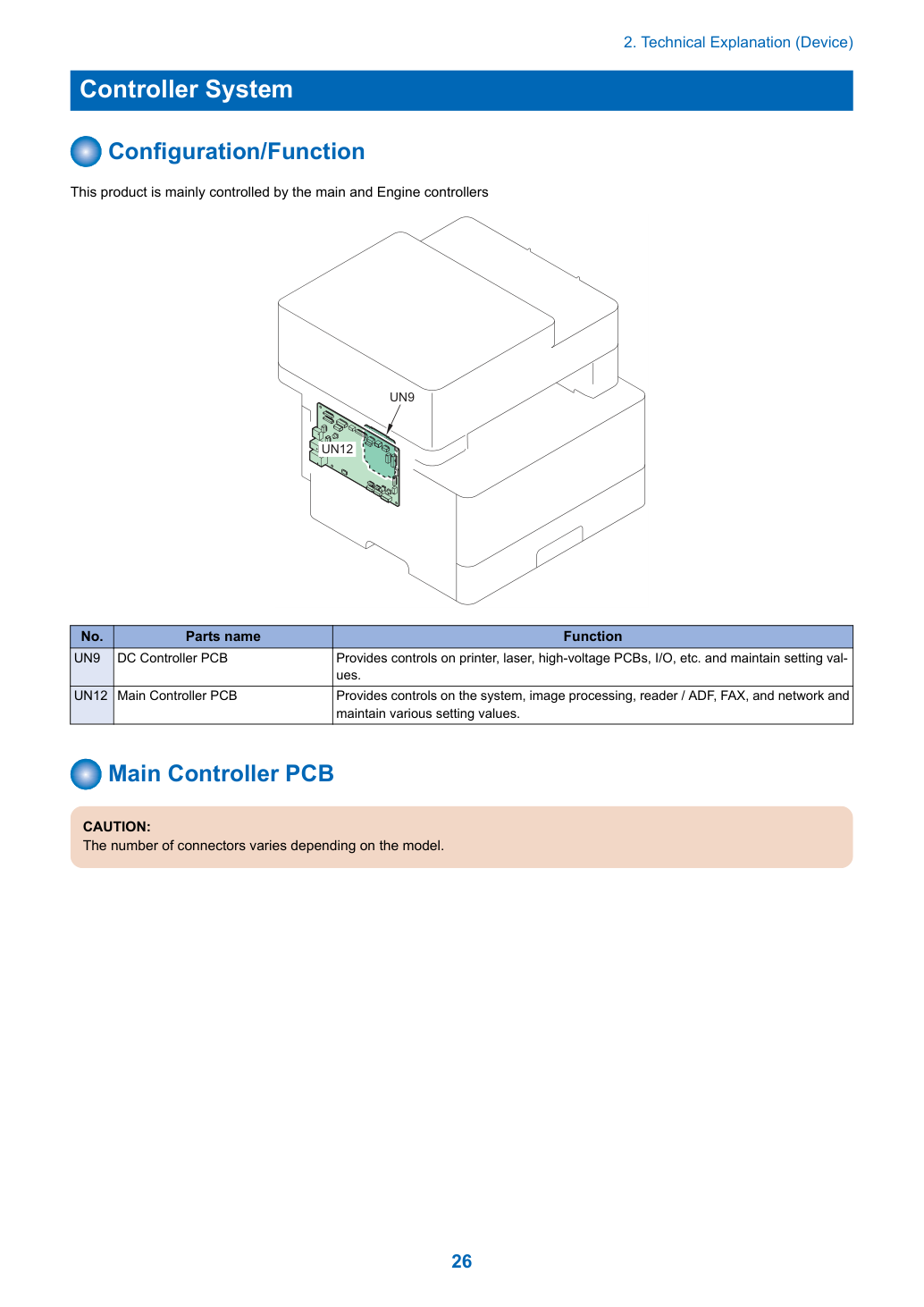

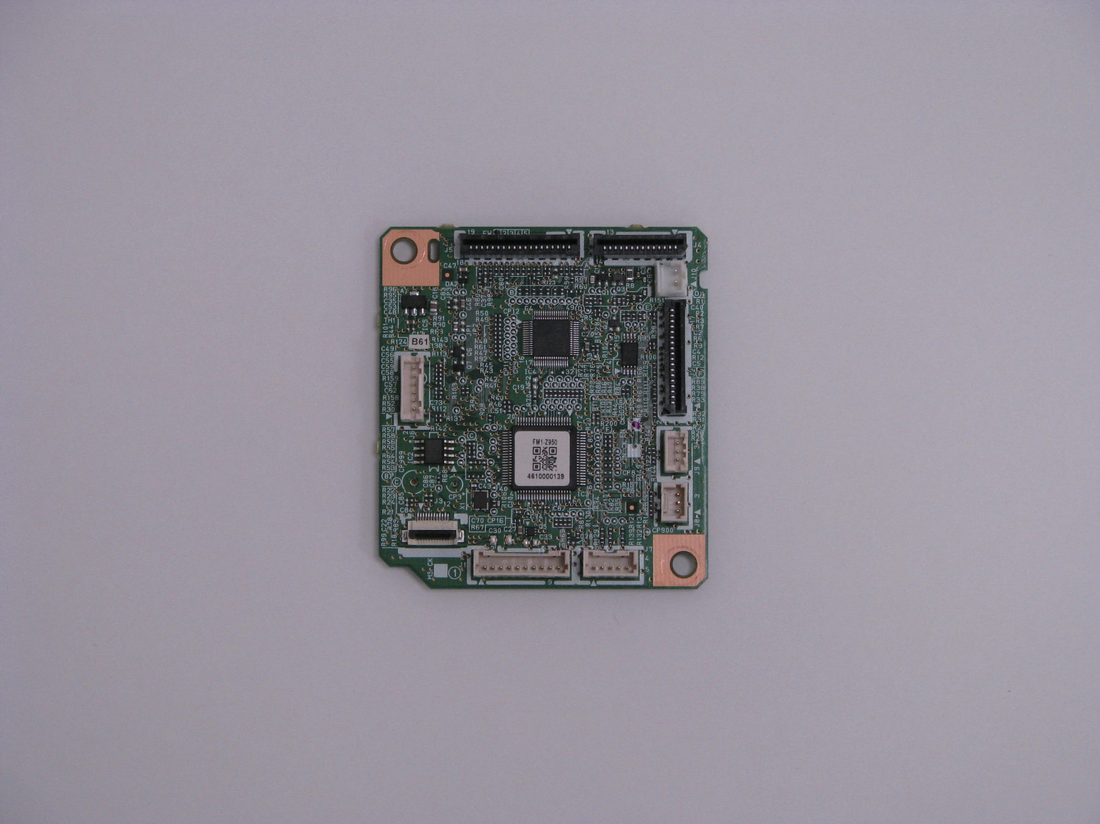

Этот продукт в основном управляется основным и контроллерами двигателя UN12 UN9 No.
Обеспечивает управление принтером, лазером, высоковольтными PCB, вводом-выводом и т.д. и сохраняет значения параметров.
Обеспечивает управление системой, обработкой изображений, считывателем/АПД, факсом и сетью и сохраняет различные значения параметров.

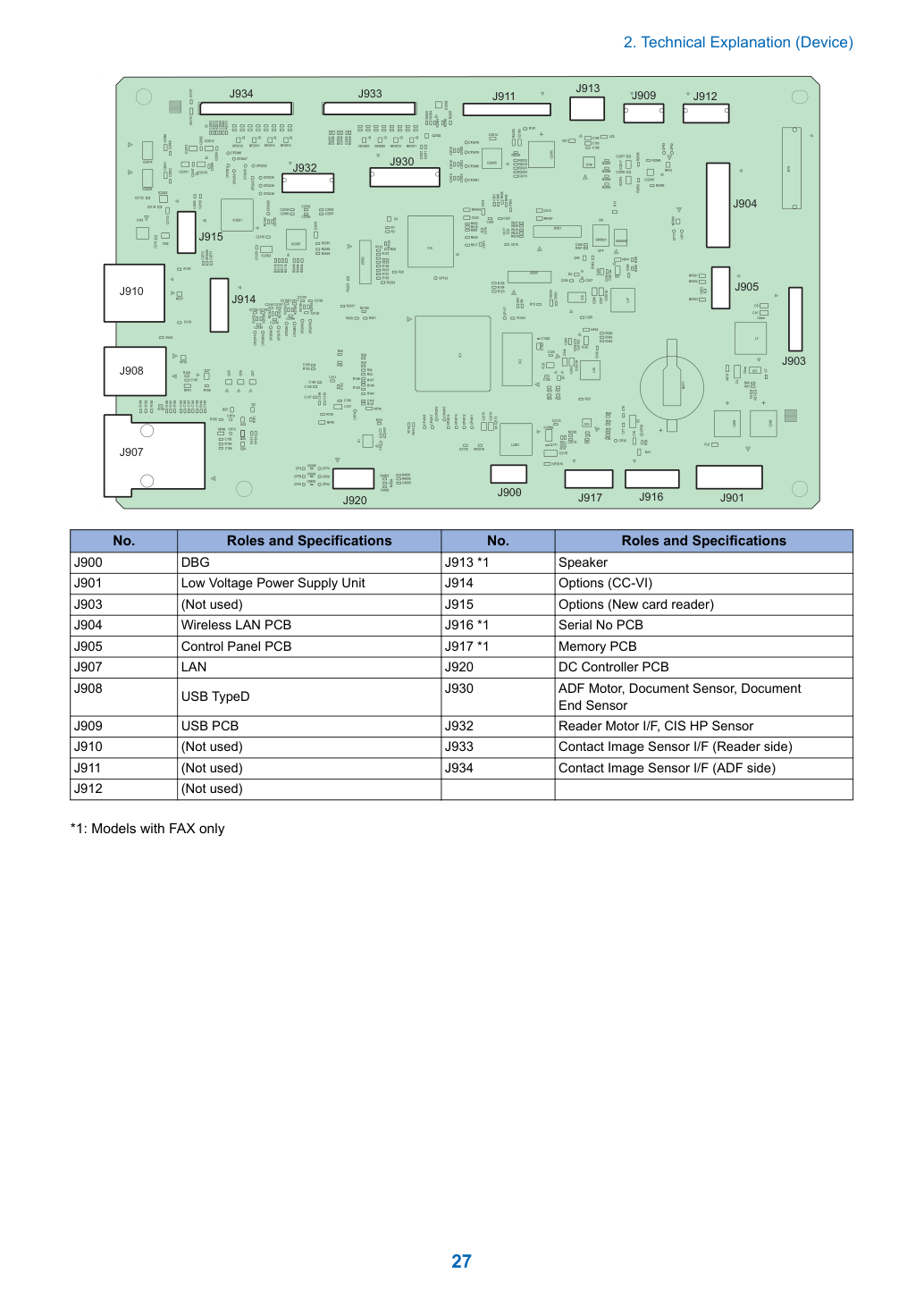

Количество разъемов варьируется в зависимости от модели.
2. Техническое описание (устройство).
2. Техническое описание (устройство).

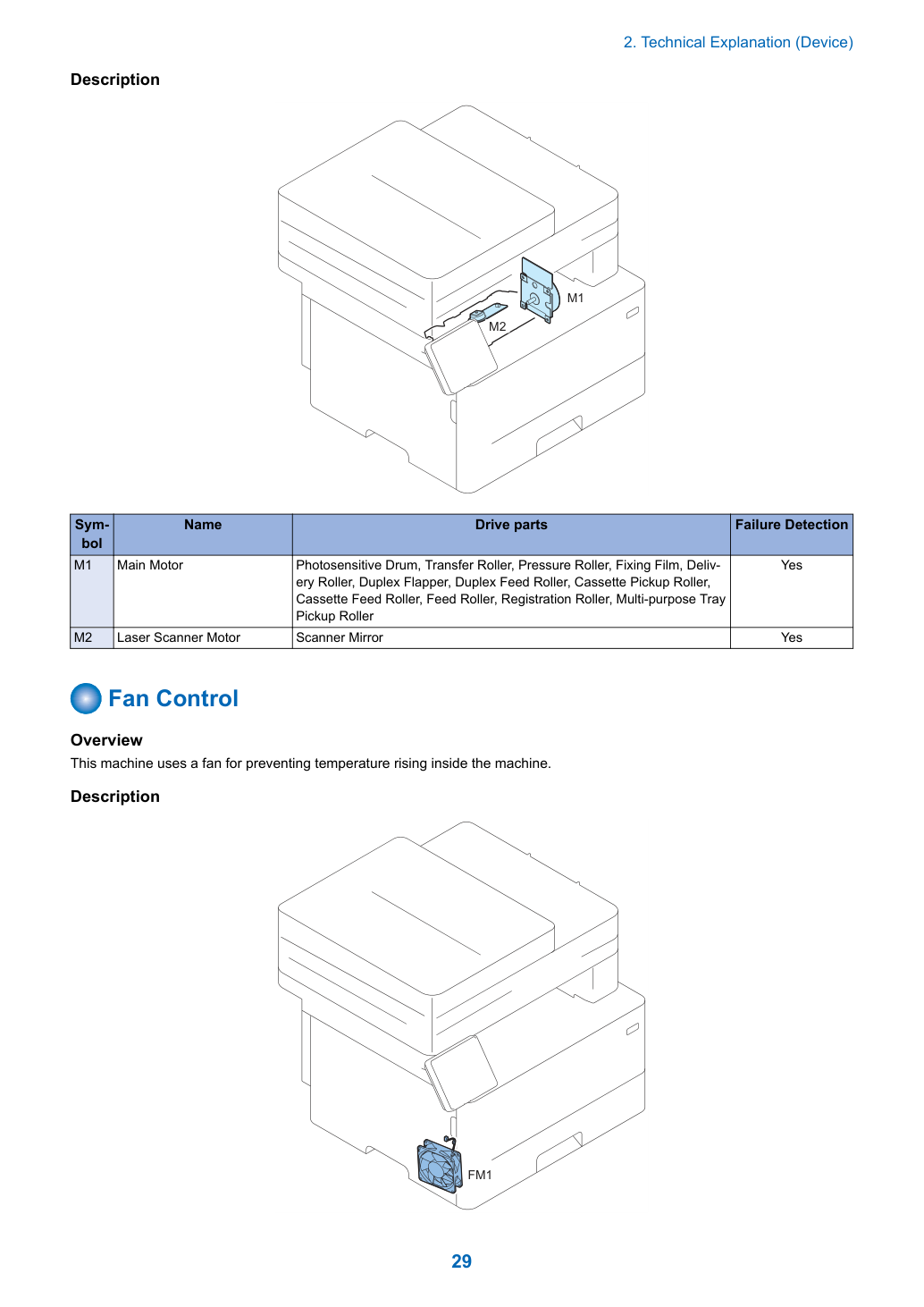

Эта машина использует двигатели для подачи бумаги и формирования изображения.
2. Техническое описание (устройство).
Эта машина использует вентилятор для предотвращения повышения температуры внутри машины.
2. Техническое описание (устройство).
Вокруг картриджа и низковольтного блока питания Отсос полная скорость Открытие двери Определение Обзор Данная машина использует переключатель Front Cover Switch (SW101) высоковольтного блока питания PCB (UN22) для определения открыта или закрыта передняя крышка.
При отказе переключателя PCB необходимо заменить.
При определении открытия двери этим переключателем DC Controller останавливает привод двигателей и соленоидов.
Эта схема преобразует переменное напряжение в постоянное питание и подает его на каждую нагрузку.

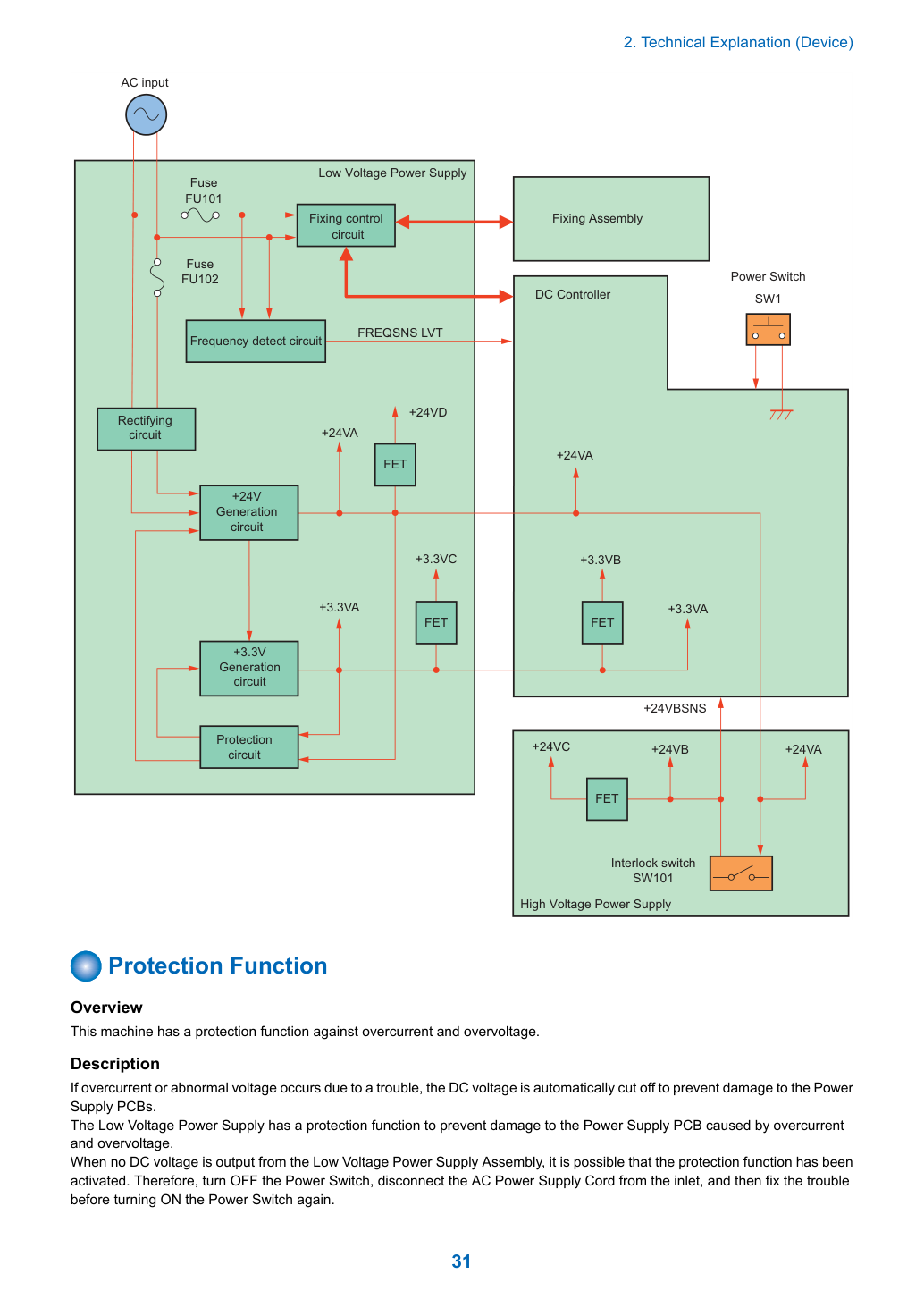

Ниже показана блок-схема низковольтного блока питания.
• Низковольтный блок питания: генерирует постоянное питание, необходимое внутри принтера. Также управляет температурой нагревателя фиксации узла Fuser.
Низковольтный блок питания начинает работать при подключении переменного питания к входу. Переменное питание преобразуется в +24 В, необходимое для принтера постоянное питание, и +3,3 В.
2. Техническое описание (устройство).
схема DC Controller низковольтный блок питания выключатель питания SW1 вход переменного тока высоковольтный блок питания предохранитель FU102 схема генерации +24В схема генерации +3,3В схема выпрямления схема защиты схема определения частоты Функция защиты Обзор Данная машина имеет функцию защиты от перегрузки по току и перенапряжения.
При возникновении перегрузки по току или ненормального напряжения из-за неисправности постоянное напряжение автоматически отключается для предотвращения повреждения Power Supply PCBs.
Низковольтный блок питания имеет функцию защиты для предотвращения повреждения Power Supply PCB, вызванного перегрузкой по току и перенапряжением.
Когда от узла Low Voltage Power Supply не выходит постоянное напряжение, возможно, что функция защиты была активирована. Поэтому отключите Power Switch, отсоедините кабель AC Power Supply от входа и устраните неисправность перед повторным включением Power Switch.
2. Техническое описание (устройство).
Машина имеет 2 предохранителя блока питания (FU101 и FU102) внутри PCB в качестве дополнительной функции защиты. При перегрузке по току в линии переменного тока предохранитель блока питания перегорает и отключает питание.
Данная машина имеет функцию, которая останавливает подачу +24VB и +24VC при отключении Cartridge Door Switch для безопасности пользователей и сервис-инженеров.
Поскольку питание этой машины включается/выключается цепью управления дистанционным переключателем, питание подается на линию переменного тока даже при отключенном Power Switch. Никогда не разбирайте машину при подключенном кабеле Power Supply к входу.
Режим экономии энергии — это функция, которая снижает потребление энергии принтером.
Прошло время автоматического ожидания.
Прошло время автоматического ожидания.
Прошло время автоматического выключения.
Включение Экономия энергии Выключение режим ожидания событие восстановления режима ожидания Нажата кнопка Power Switch.
связан с питанием двигателя 24 В связан с питанием двигателя Устройство чтения включается только при его использовании переменный ток OFF Sleep2 Sleep3 Автоматический переход в зависимости от условий ← работа создана/завершена → вызов сервиса нажата кнопка Energy Saver Key.
Прошло время автоматического ожидания определение Hook (Eco-recovery OFF) Eco-recovery не поддерживается событие восстановления режима ожидания не возникла ошибка сервиса (нет ошибки, требующей визита сервиса).
← работа создана/завершена → пояснение статуса автоматический переход в зависимости от условий нажата кнопка Energy Saver Key.
Машина переходит в режим ожидания путем включения главного выключателя.
Когда становится возможным введение работ, начинают отсчитываться таймеры времени автоматического низкого энергопотребления и времени автоматического ожидания.
В режиме ожидания машина переходит в режим экономии энергии нажатием кнопки Energy Saver Key.
LCD панели управления, индикатор функции, индикатор клавиши Start и индикатор источника бумаги отключаются. Кроме того, светодиод экономии энергии включается.
Машина находится в состоянии, когда питание 24 В non all night включено.
При истечении времени автоматического ожидания происходит переход в режим sleep 1A.
2. Техническое описание (устройство).
Машина находится в состоянии, когда питание 24 В non all night отключено.
Sleep 1B — это состояние, в котором CPU переходит в рабочее состояние из sleep 3 аппаратным прерыванием.
При обнаружении изменения состояния on-hook/off-hook во время нахождения машины в режиме sleep 1A, sleep 1B или sleep 3, она переходит в режим sleep 2.
LCD дисплей панели управления включается, и машина принимает операции с клавишами. При истечении времени автоматического ожидания машина возвращается в режим sleep 1.
Сам контроллер переходит в режим экономии энергии.
В этом режиме CPU контроллера остановлен. (Наиболее эффективное состояние экономии энергии) ошибка сервиса При возникновении ошибки, требующей визита сервиса, машина переходит в это состояние.
Состояние питания принтера остается в режиме экономии энергии, чтобы машина могла реагировать на запросы из режима сервиса.
Вручную отключите питание и выключитесь в режиме ожидания (Sleep 1A/1B, Sleep 3).
Это функция, которая экономит энергопотребление и улучшает снижение шума, позволяя машине переходить в режим ожидания без включения двигателя и устройства чтения при восстановлении из режима sleep.
2. Техническое описание (устройство).

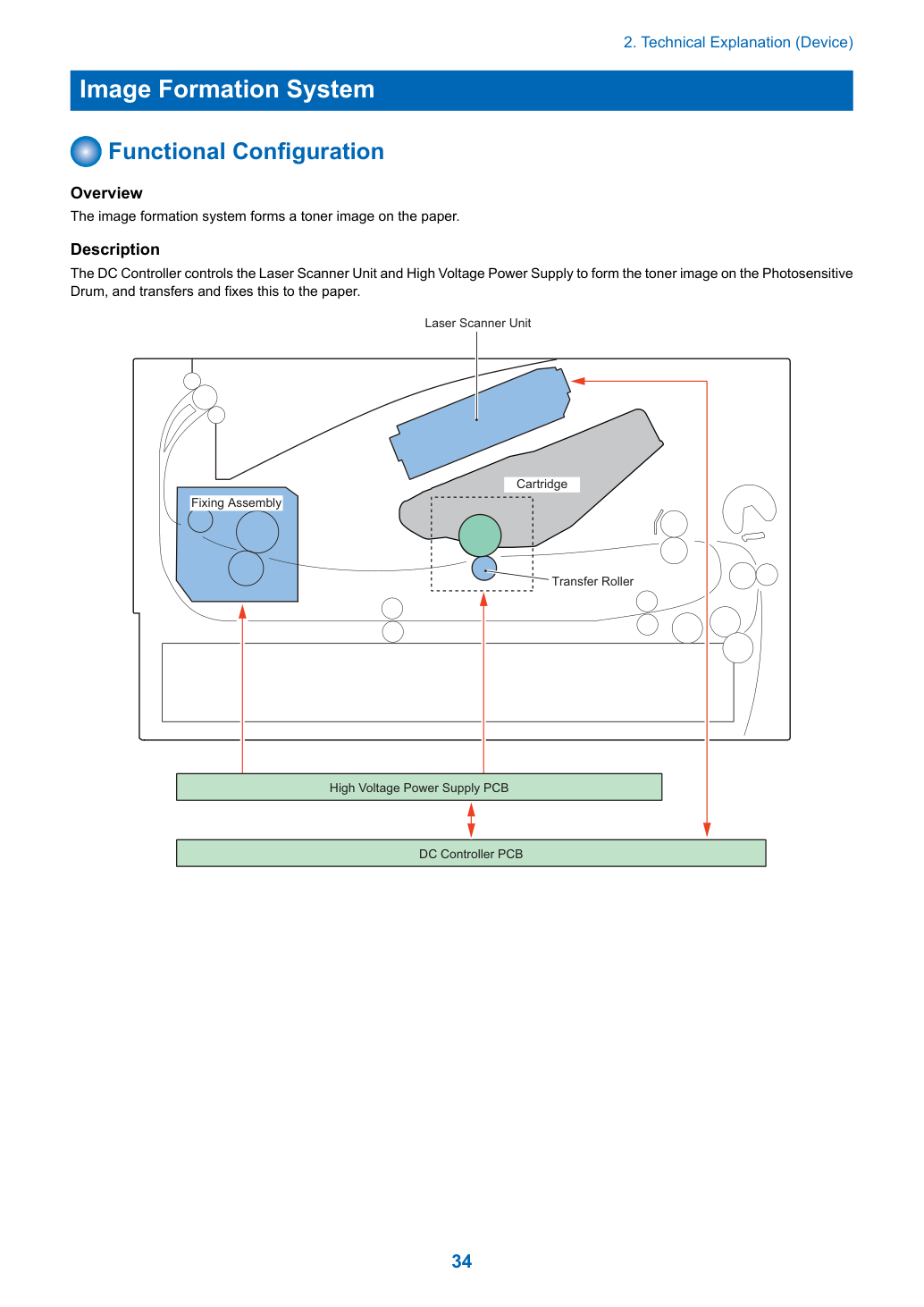

Система формирования изображения формирует изображение тонера на бумаге.
DC Controller управляет Laser Scanner Unit и High Voltage Power Supply для формирования изображения тонера на Photosensitive Drum и передачи и закрепления его на бумаге.
2. Техническое описание (устройство).
5. Отделение
6. Закрепление
2. Лазерная экспозиция
3. Проявление
7. Очистка барабана
1. Первичный заряд
4. Перенос
Поверхность печатного барабана (Photosensitive Drum) равномерно заряжается отрицательным потенциалом.
При методе проекционного проявления тонер, заряженный отрицательно цилиндром проявления (Developing Cylinder), прилипает к печатному барабану (Photosensitive Drum).
Тонер на поверхности печатного барабана (Photosensitive Drum) переносится на бумагу посредством подачи положительного заряда на валик переноса (Transfer Roller).
При методе отделения через кривизну бумага отделяется от печатного барабана (Photosensitive Drum). В случае тонкой бумаги с низкой упругостью статический элиминатор (Static Eliminator) снижает потенциал на обратной стороне бумаги, обеспечивая легкое отделение тонкой бумаги.
Тонер на бумаге фиксируется на бумаге посредством нагрева и прижима.
Очищающее лезвие (Cleaning Blade) удаляет остаточный тонер, прилипший к печатному барабану (Photosensitive Drum).
Блок питания высокого напряжения (High Voltage Power Supply) подает высоковольтные смещения на следующие элементы:
• Валик первичного заряда (Primary Charging Roller) (внутри картриджа) • Валик проявления (Developing Roller) (внутри картриджа) • Валик переноса (Transfer Roller) Высоковольтные смещения генерируются контроллером DC (DC Controller), управляющим блоком питания высокого напряжения (High Voltage Power Supply).
2. Техническое описание (устройство).

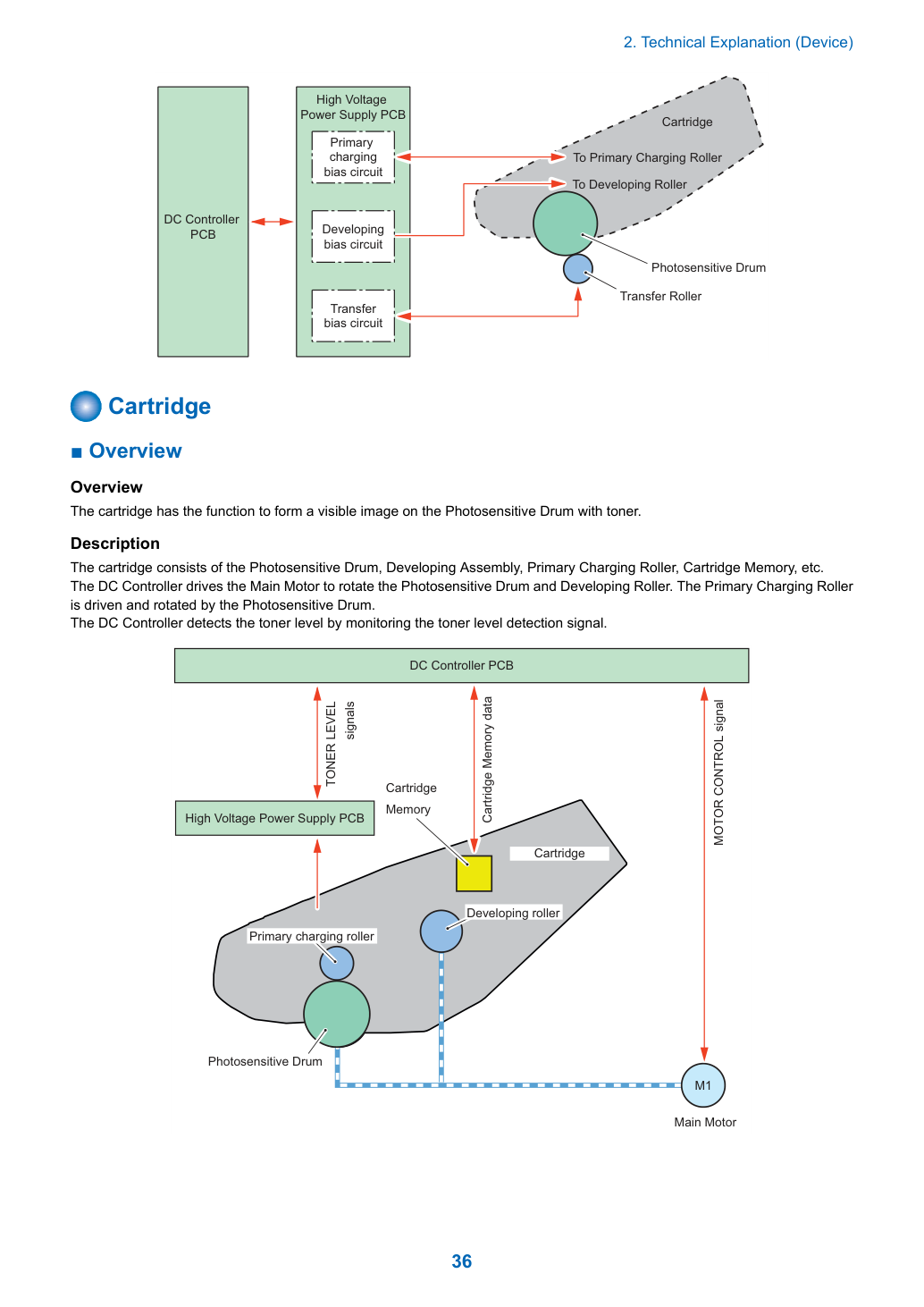

цепь смещения Блок питания высокого напряжения (High Voltage Power Supply) Печатная плата (PCB) цепь смещения проявления цепь смещения первичного заряда К валику первичного заряда (Primary Charging Roller) К валику проявления (Developing Roller) Картридж Печатный барабан (Photosensitive Drum) Валик переноса (Transfer Roller) Картридж ■ Обзор Обзор Картридж имеет функцию формирования видимого изображения на печатном барабане (Photosensitive Drum) с использованием тонера.

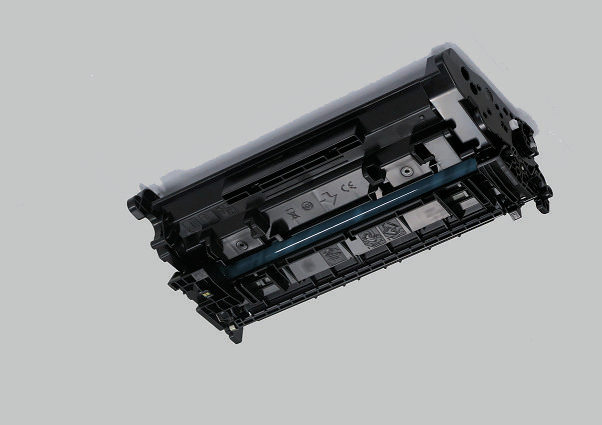

Картридж состоит из печатного барабана (Photosensitive Drum), узла проявления (Developing Assembly), валика первичного заряда (Primary Charging Roller), памяти картриджа (Cartridge Memory) и т. д.
Контроллер DC (DC Controller) управляет главным двигателем (Main Motor) для вращения печатного барабана (Photosensitive Drum) и валика проявления (Developing Roller). Валик первичного заряда (Primary Charging Roller) приводится во вращение печатным барабаном (Photosensitive Drum).
Контроллер DC (DC Controller) определяет уровень тонера путем мониторинга сигнала датчика уровня тонера (toner level detection signal).
2. Техническое описание (устройство).
• При включении питания • При закрытии передней крышки (Front Cover) • При восстановлении из режима ожидания (sleep mode) • При завершении задания и отсутствии задач в аппарате Описание Контроллер DC (DC Controller) определяет/записывает использование картриджа и т. д. путем чтения/записи данных, хранящихся в памяти картриджа (Cartridge Memory).
Когда память картриджа (Cartridge Memory) не может быть обнаружена или обнаружена контрафактная деталь, контроллер уведомляет главный контроллер (Main Controller) и на дисплей выводится сообщение.
Ошибка связи картриджа| Возможно использование поддельного или неподлинного картриджа Canon.
• При включении питания • При закрытии передней крышки (Front Cover) Описание Контроллер DC (DC Controller) определяет наличие картриджа в зависимости от наличия/отсутствия памяти картриджа (Cartridge Memory) и обнаруженного уровня тонера.
Если картридж определен как отсутствующий, главный контроллер (Main Controller) получает уведомление и на дисплей выводится сообщение.
2. Техническое описание (устройство).
Контроллер DC (DC Controller) уведомляет главный контроллер (Main Controller) когда потребление картриджа достигает установленного значения.
При получении уведомления главный контроллер (Main Controller) выводит на дисплей предупреждение или сообщение о том, что картридж достиг конца срока службы.
Обнаружено (местоположение) Память картриджа (Cartridge Memory) Память картриджа (Cartridge Memory) Сообщение Подготовьте тонер-картридж.
Конец срока службы картриджа *1 : Оставшийся уровень тонера можно проверить на экране состояния (Status Monitor).
Обратитесь к разделу "Проверка оставшегося уровня тонера" в "Режиме настроек/регистрации/Меню", показанном ниже.
*2 : Отображение или скрытие предупреждений можно указать в меню.
Обратитесь к разделу "Установка отображения или скрытия предупреждений" в "Режиме настроек/регистрации/Меню", показанном ниже.
*3 : Пороговое значение для отображения предупреждения можно указать в меню.
Обратитесь к разделу "Включение/Отключение отображения экрана для установки порогового значения для подготовки картриджа" в "Сервисном режиме", показанном ниже.
Обратитесь к разделу "Установка порогового значения для отображения предупреждения" в "Режиме настроек/регистрации/Меню", показанном ниже.
*4 : Операция при достижении картриджем конца срока службы может быть указана в сервисном режиме.
Обратитесь к разделу "Установка поведения при достижении картриджем конца расчетного срока службы" в "Сервисном режиме", показанном ниже.
*5 : Эталонное значение срока службы картриджа (печатный барабан (Photosensitive Drum), узел проявления (Developing Assembly) и отработанный тонер) может быть указано в сервисном режиме.
Обратитесь к разделу "Установка эталонных значений для замены печатного барабана (Photosensitive Drum), узла проявления (Developing Assembly) и отработанного тонера (Bk)" в "Сервисном режиме", показанном ниже.
• Установка поведения при достижении картриджем конца расчетного срока службы:
• Установка эталонных значений для замены печатного барабана (Photosensitive Drum), узла проявления (Developing Assembly) и отработанного тонера (Bk):
• Включение/Отключение отображения экрана для установки порогового значения для подготовки картриджа:
• Установка отображения или скрытия предупреждений:
Меню > Параметры > Параметры дисплея > Время отоб. уведомл. о подготовке картриджа
• Установка пороговое значение для отображения предупреждения:
Меню > Параметры > Параметры дисплея > Время отоб. уведомл. о подготовке картриджа > Пользовательское ■ Управление включением/отключением ролика проявки Описание На данной машине не предусмотрено управление роликом проявки внутри картриджа тонера для его включения/отключения с барабаном светочувствительности в соответствии с состоянием машины.
2. Техническое описание (устройство).
Система закрепления формирует постоянное изображение путем плавления тонера на бумаге с использованием прижима и тепла.
Схема управления закреплением контролирует температуру узла закрепления (Fuser).
Узел закрепления (Fuser) данной машины использует метод закрепления по требованию.
Температурный контроль узла закрепления (Fuser) осуществляется схемой управления нагревателем закрепления (Fixing Heater) и схемой безопасности нагревателя закрепления согласно команде контроллера DC.
Плата контроллера DC отслеживает сигнал обнаружения температуры закрепления и выдает сигнал управления закреплением в соответствии с обнаруженной температурой.
Схема управления закреплением управляет нагревателем закрепления (Fixing Heater) на основе этого сигнала и контролирует температуру нагревателя закрепления до целевого значения.
2. Техническое описание (устройство).

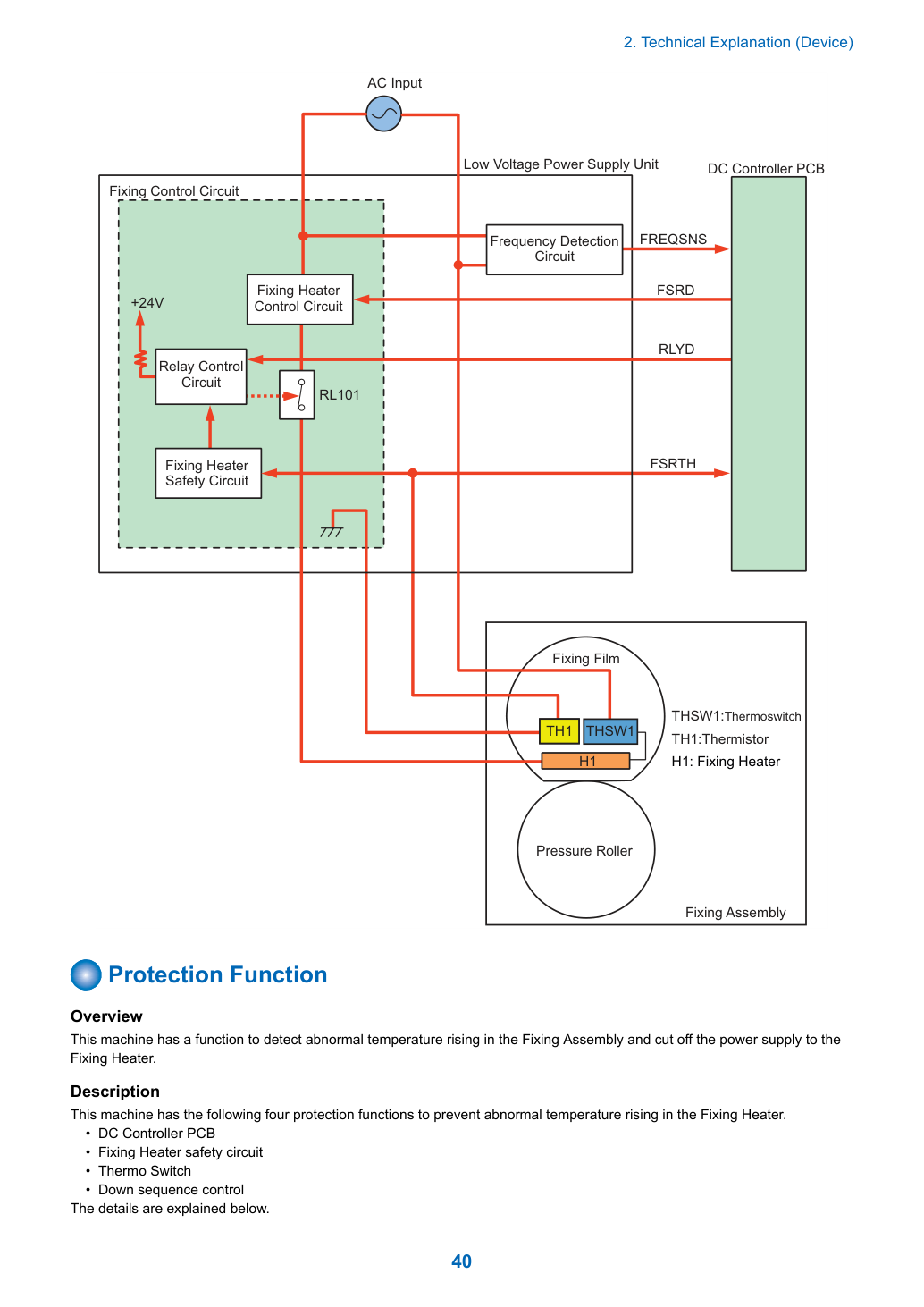

Данная машина имеет функцию обнаружения аномального повышения температуры в узле закрепления (Fuser) и отключения питания нагревателя закрепления (Fixing Heater).
Данная машина имеет следующие четыре функции защиты для предотвращения аномального повышения температуры в нагревателе закрепления (Fixing Heater).
Подробное описание приведено ниже.
2. Техническое описание (устройство).
Плата контроллера DC отслеживает температуру термистора нагревателя закрепления (Fixing Heater) (Центр).
Когда она превышает установленную температуру, определяется, что температура узла закрепления (Fuser) аномально высока, выход сигнала управления закреплением (FSRD) прекращается, реле переводится в положение OFF, и питание нагревателя отключается.
Схема безопасности нагревателя закрепления (Fixing Heater) отслеживает температуру термистора нагревателя закрепления (Fixing Heater) (Центр).
Когда она превышает установленную температуру, определяется, что температура узла закрепления (Fuser) аномально высока, реле переводится в положение OFF и питание нагревателя отключается.
Если температура нагревателя закрепления (Fixing Heater) повышается аномально и превышает установленную температуру, контакт термопереключателя (Thermo Switch) размыкается и питание нагревателя отключается.

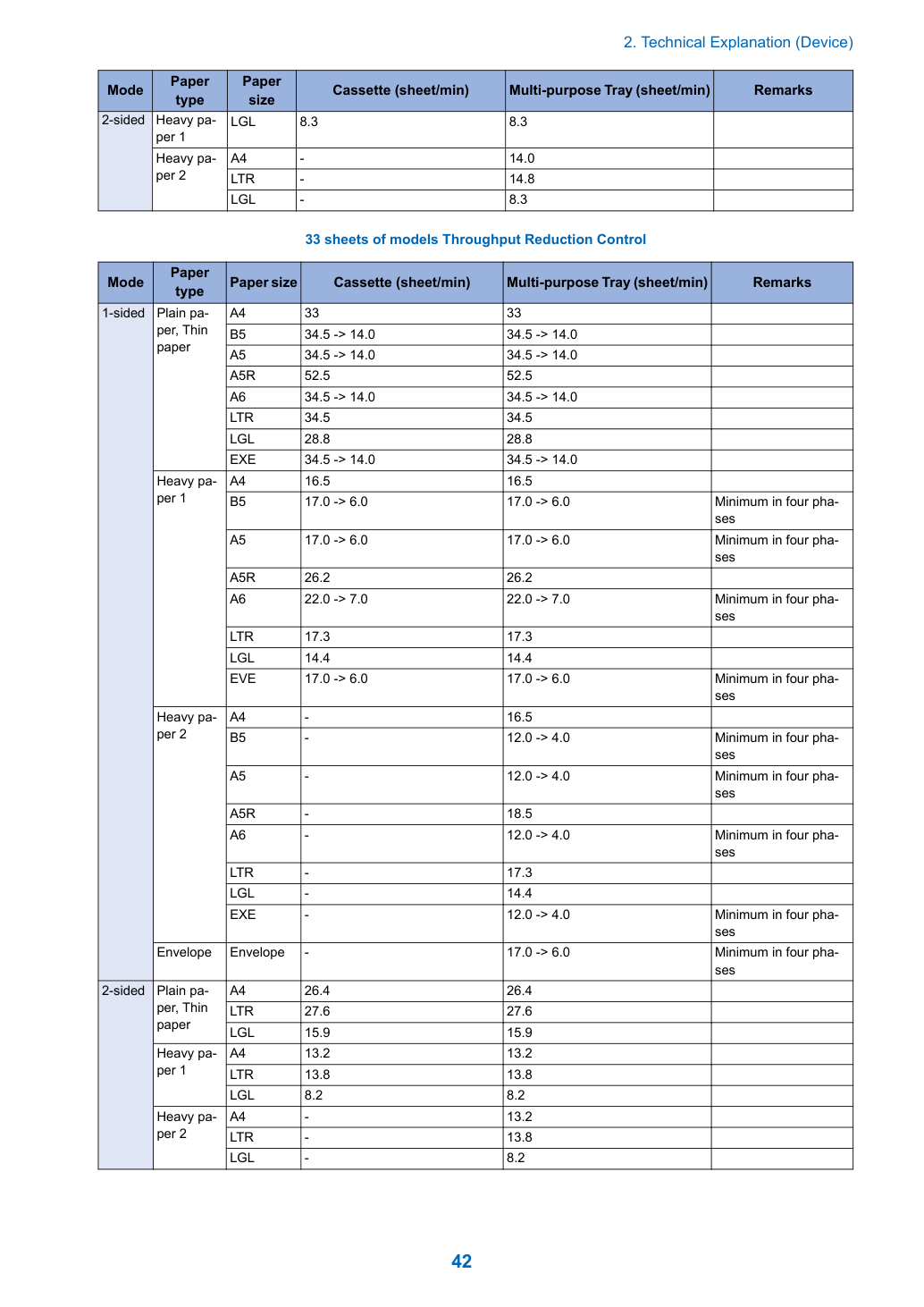

При непрерывной печати пропускная способность изменяется для снижения теплонакопления на участках, не контактирующих с бумагой, с целью улучшения характеристик закрепления и снижения скручивания.
2. Техническое описание (устройство).
2. Техническое описание (устройство).
Когда машина находится в следующих условиях, контроллер DC отключает питание узла закрепления (Fuser) и выдает уведомление об ошибке.
Код ошибки выдается, если узел закрепления (Fuser) не достигает определенную температуру в течение установленного периода времени.
Код ошибки выдается, если обнаружена аномально высокая температура в узле закрепления (Fuser).
Код ошибки выдается, если обнаружена аномально низкая температура в узле закрепления (Fuser).
Код ошибки выдается, если сигнал пересечения нуля не обнаружен в течение установленного периода времени или более.
2. Техническое описание (устройство).

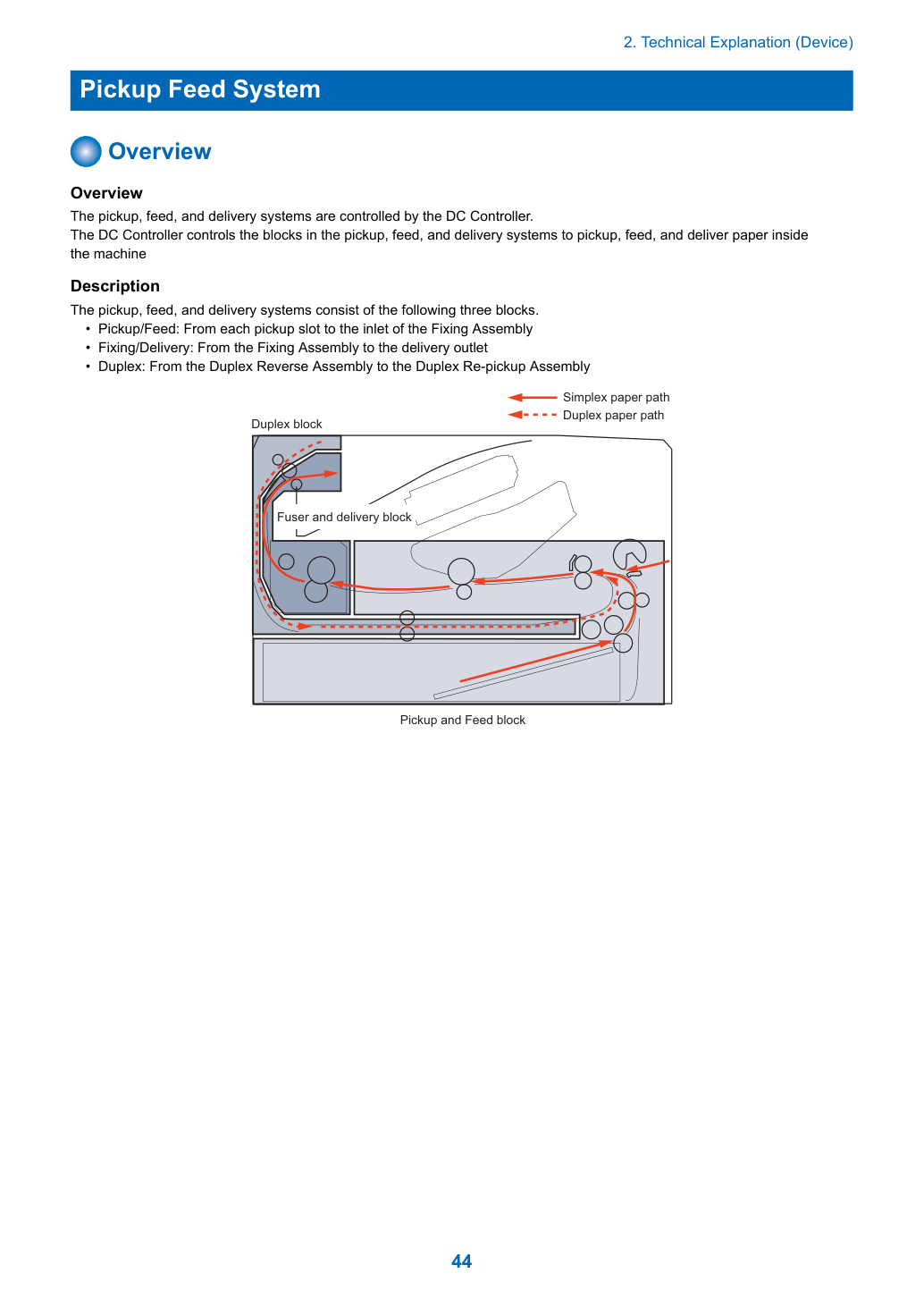

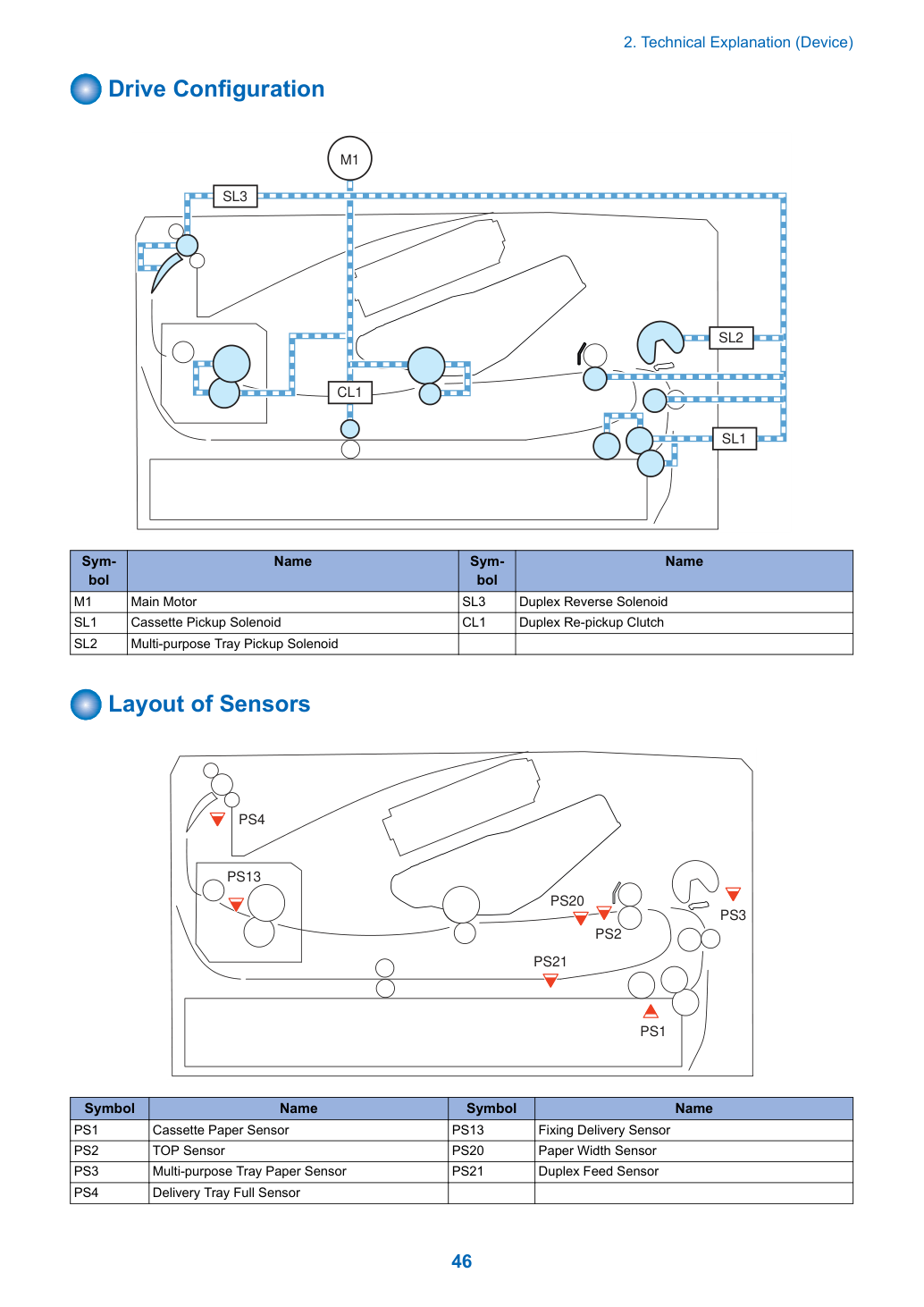

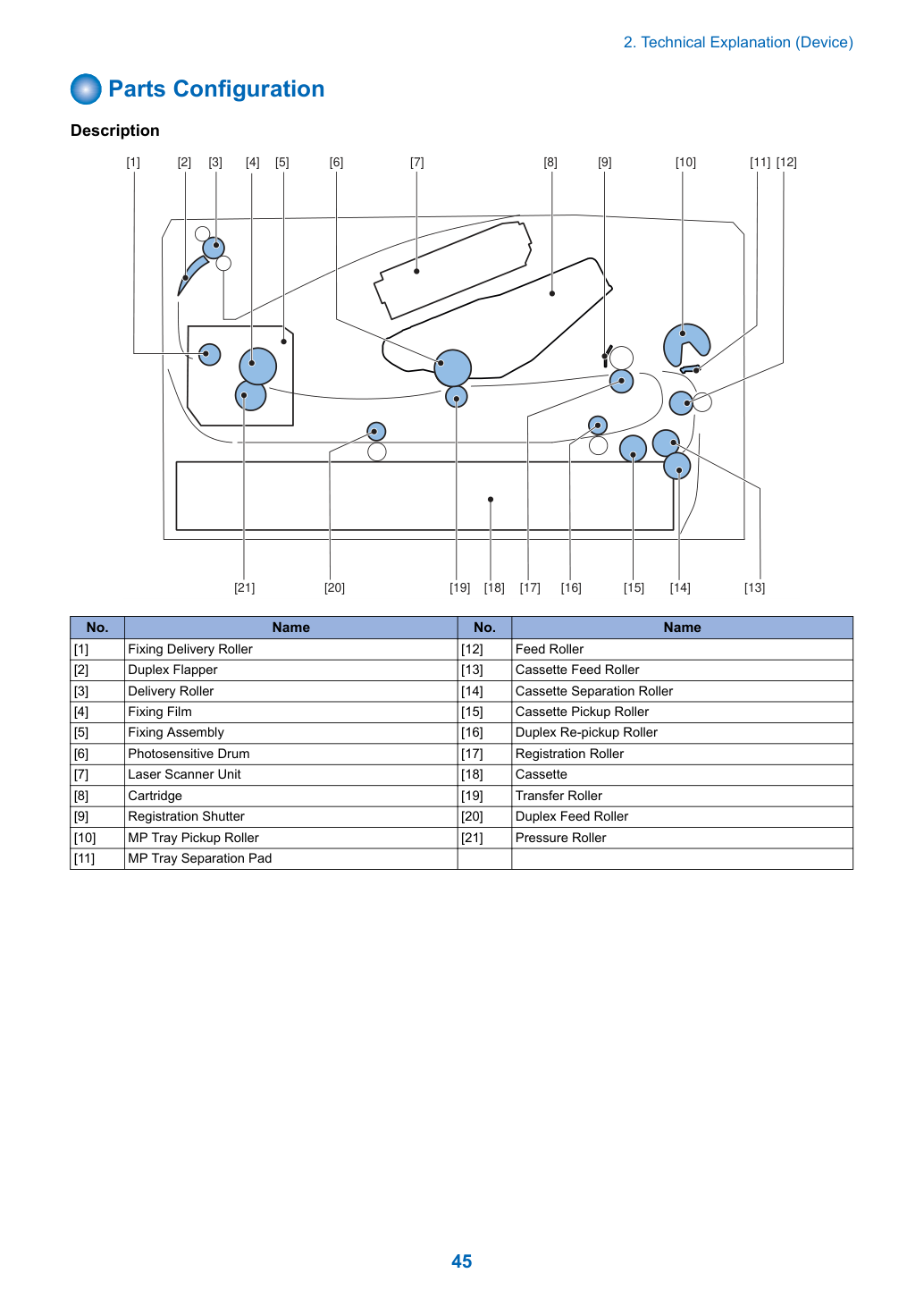

Системы подачи, транспортировки и доставки бумаги управляются контроллером DC.
Контроллер DC управляет блоками в системах подачи, транспортировки и доставки бумаги для подачи, транспортировки и доставки бумаги внутри машины Описание Системы подачи, транспортировки и доставки бумаги состоят из следующих трех блоков.
2. Техническое описание (устройство).
2. Техническое описание (устройство).
2. Техническое описание (устройство).

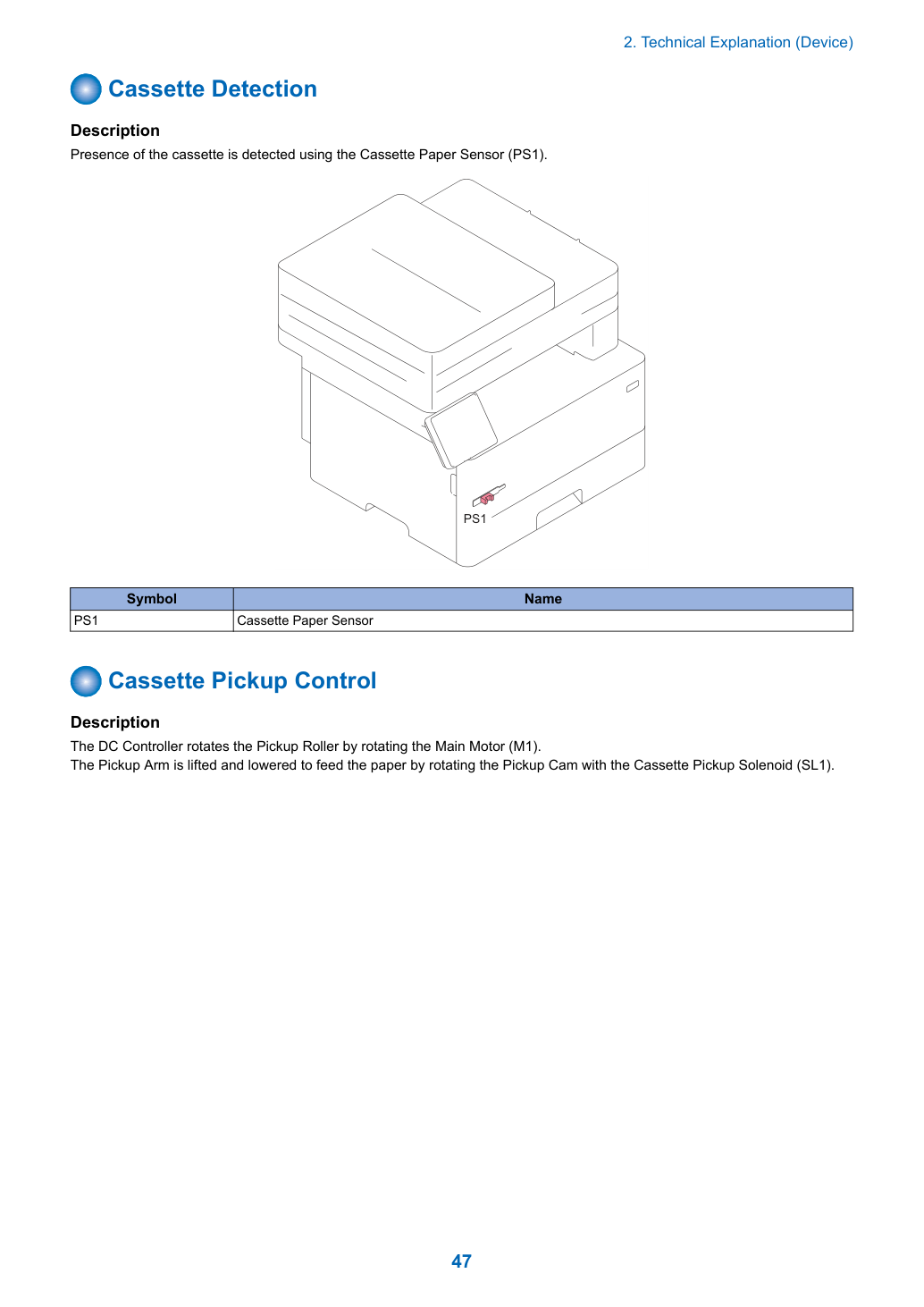

Наличие кассеты определяется с помощью датчика бумаги кассеты (PS1).
Контроллер DC вращает ролик подачи (Pickup Roller), вращая главный двигатель (M1).
Рычаг подачи (Pickup Arm) поднимается и опускается для подачи бумаги путем вращения кулачка подачи (Pickup Cam) с помощью соленоида подачи кассеты (SL1).
2. Техническое описание (устройство).
Данное оборудование использует метод разделения с торможением для предотвращения двойной подачи.
Метод разделения с торможением — это метод предотвращения двойной подачи бумаги с использованием ролика разделения (Separation Roller), который не имеет привода.
Ролик разделения (Separation Roller) вращается, следуя за валиком подачи (Feed Roller).
Ролик разделения (Separation Roller) приводится в движение силой, передаваемой из валика подачи (Feed Roller) через бумагу. Это вращает ролик разделения в направлении подачи.
Когда между валиками находится несколько листов бумаги, сила трения между этими листами ослабевает; таким образом, сила, передаваемая из валика подачи (Feed Roller) на ролик разделения (Separation Roller), становится исключительно слабой.
Этот механизм предотвращает вращение ролика разделения (Separation Roller) слабой силой, передаваемой из валика подачи (Feed Roller), путем приложения силы к ролику разделения для подавления его вращения.
Это останавливает вращение ролика разделения (Separation Roller) и предотвращает подачу бумаги при двойной подаче.
Из валика подачи Ролик не вращается Ролик вращается Бумага Ролик разделения [Нормально] [Двойная подача] Управление подачей из универсального лотка Описание Подача из универсального лотка подает бумагу из универсального лотка в машину по одному листу за раз.
Далее описывается работа подачи из универсального лотка.
1. Когда команда печати поступает от главного контроллера (Main Controller), контроллер DC вращает главный двигатель (M1).
2. Когда контроллер DC включает соленоид подачи из универсального лотка (SL2), ролик подачи из универсального лотка вращается
3. После удаления бумаги двойной подачи прокладкой разделения универсального лотка (Multi-purpose Tray Separation Pad) бумага подается в машину. Примечание: этот
Наличие бумаги в лотке MP обнаруживается датчиком бумаги многоцелевого лотка (PS3), печать не выполняется при отсутствии бумаги.
2. Техническое описание (устройство).

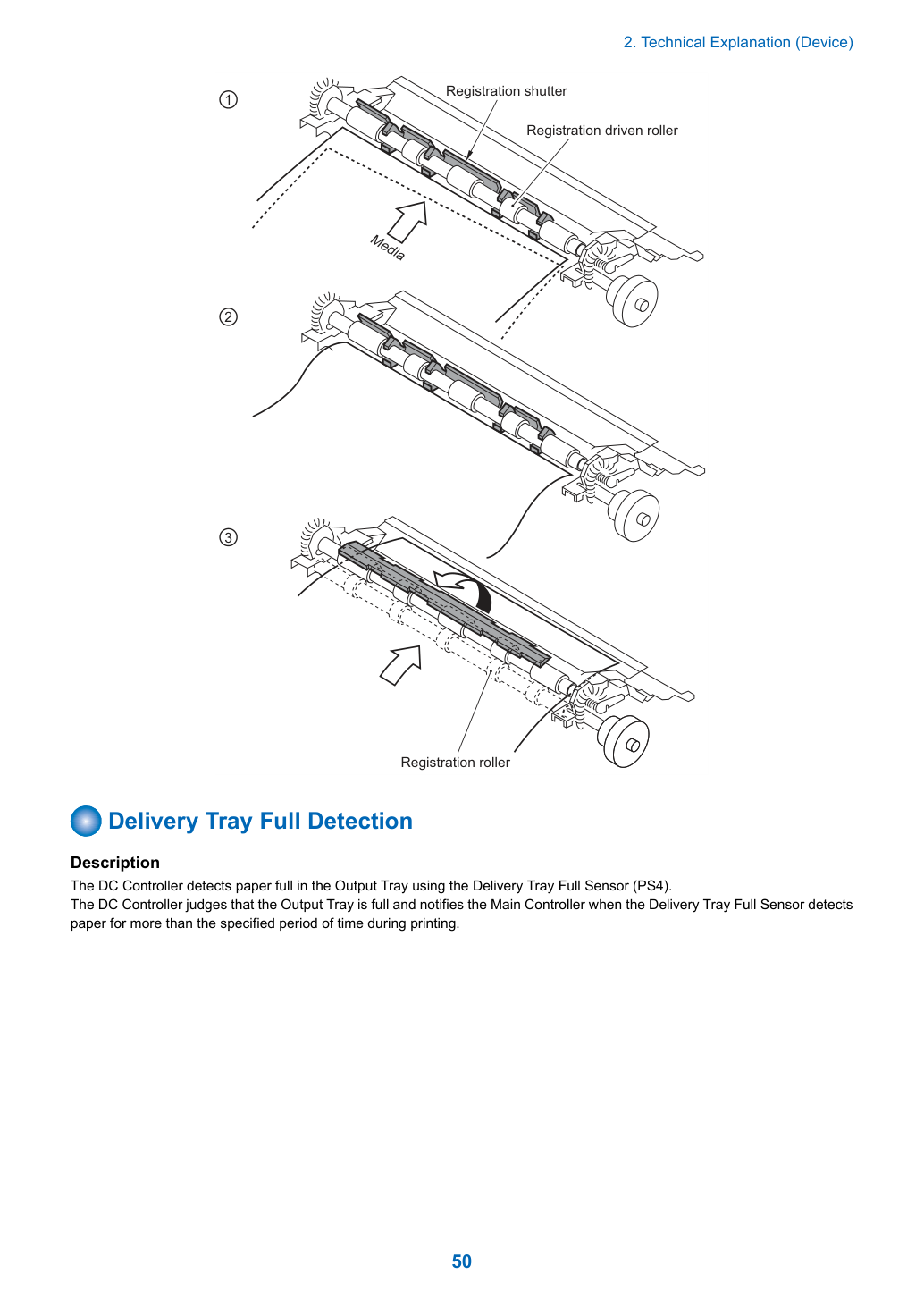

сигнал управления соленоидом сигнал управления главным двигателем сигнал обнаружения наличия носителя в многоцелевом лотке Описание коррекции перекоса Данная машина может исправлять перекос бумаги без снижения производительности.
1. Передний край бумаги упирается в реестровый затвор для выравнивания переднего края бумаги.
2. Задний край бумаги подается и создается люфт на переднем крае бумаги.
3. При дальнейшей подаче заднего края бумага, на которой был создан люфт, поднимает реестровый
затвор, затем бумага подается на реестровый ролик с выравненным передним краем.
2. Техническое описание (устройство).

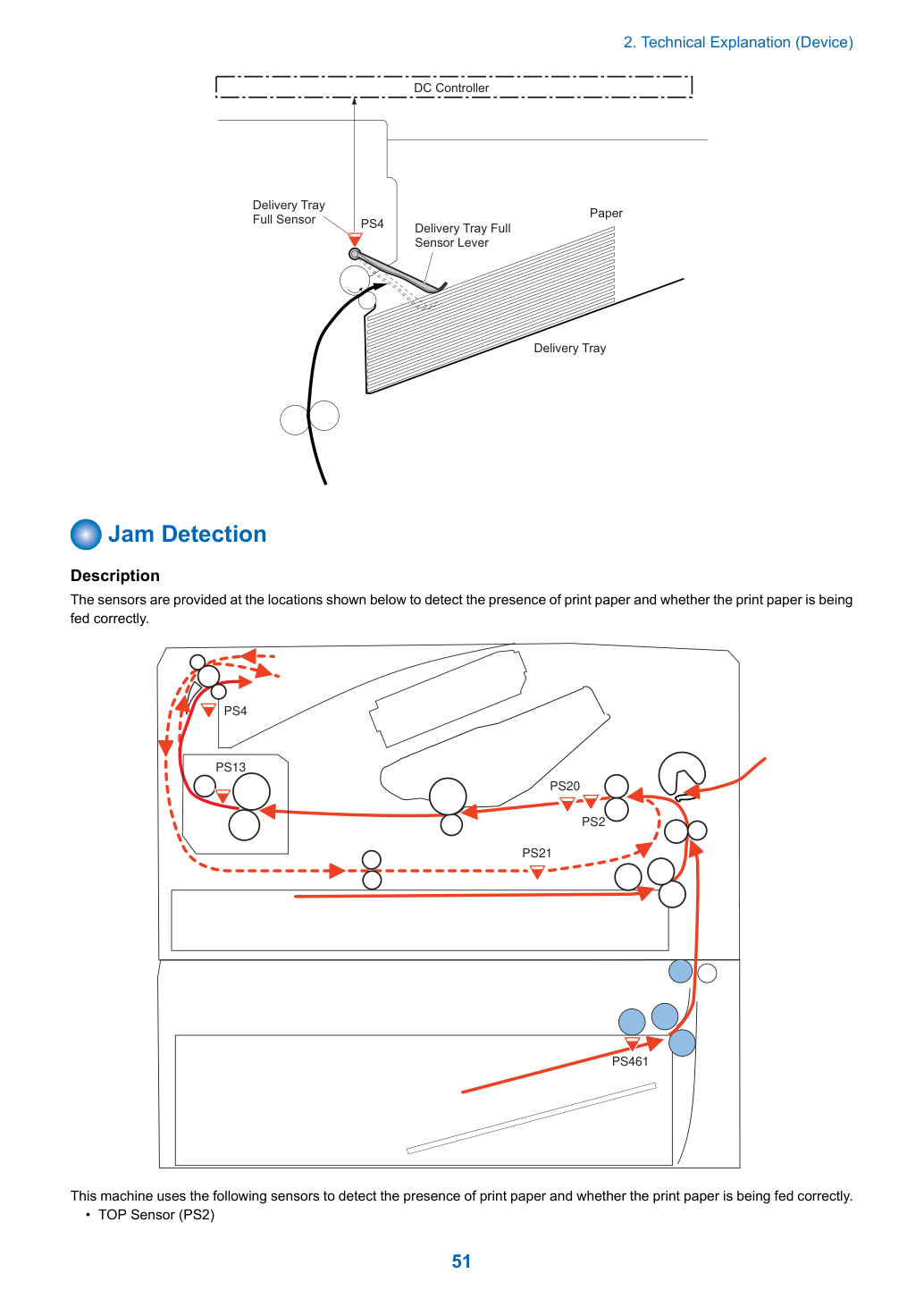

Контроллер DC обнаруживает заполнение выходного лотка с помощью датчика полноты лотка доставки (PS4).
Контроллер DC определяет, что выходной лоток заполнен, и уведомляет главный контроллер, когда датчик полноты лотка доставки обнаруживает бумагу в течение времени дольше установленного периода при печати.
2. Техническое описание (устройство).
Датчики расположены в показанных ниже местах для обнаружения наличия печатной бумаги и правильности подачи печатной бумаги.
Данная машина использует следующие датчики для обнаружения наличия печатной бумаги и правильности подачи печатной бумаги.
2. Техническое описание (устройство).
Если датчик TOP (PS2) не обнаружит передний край бумаги в течение установленного периода времени после начала захвата из кассеты, захват повторяется дважды. После этого, если датчик TOP (PS2) снова не обнаружит передний край бумаги в течение установленного периода времени.
Если датчик TOP (PS2) не обнаружит задний край бумаги, хотя прошло установленное время после обнаружения переднего края бумаги.
застревание бумаги Если датчик доставки термоузла (PS13) не обнаружит передний край бумаги, хотя прошло установленное время после обнаружения переднего края датчиком TOP (PS2).
застревание бумаги Датчик доставки термоузла (PS13) не обнаруживает задний край бумаги, хотя прошло установленное время после обнаружения переднего края бумаги.
задержка подачи при двусторонней печати Датчик подачи при двусторонней печати (PS21) не обнаруживает бумагу, хотя прошло установленное время после начала реверса двусторонней печати.
застревание бумаги При захвате 2-го листа датчик TOP (PS2) не обнаруживает передний край бумаги, хотя прошло установленное время.
Датчик доставки термоузла (PS13) обнаружил задний край бумаги раньше установленного периода времени после обнаружения переднего края.
Один из следующих датчиков обнаружил наличие бумаги при включении питания, закрытии дверцы или перед/после печати.
Открытие дверцы было обнаружено во время печати и подачи бумаги.
