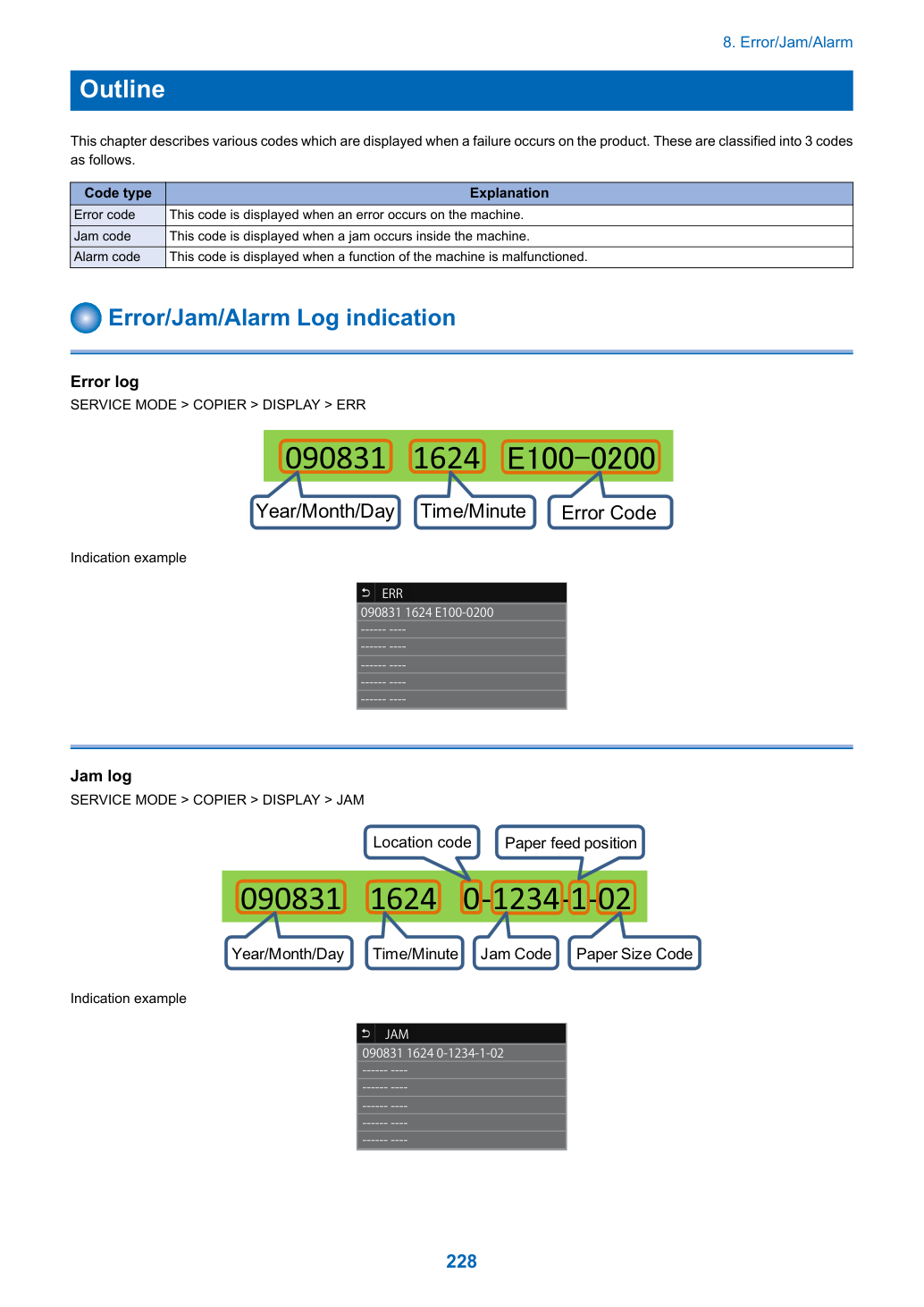

Данная глава описывает различные коды, отображаемые при возникновении сбоя изделия. Они классифицируются на 3 типа кодов следующим образом.
Этот код отображается при возникновении ошибки на машине.
Этот код отображается при замятии бумаги внутри машины.
Этот код отображается при неисправности функции машины.
8. Ошибка/Замятие/Тревога
Процедура вывода отчета JAM/ERR LOG Режим обслуживания > КОПИР > ФУНКЦИЯ > MISC-P > ERR-LOG Объяснение содержащихся упоминаний [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] №.

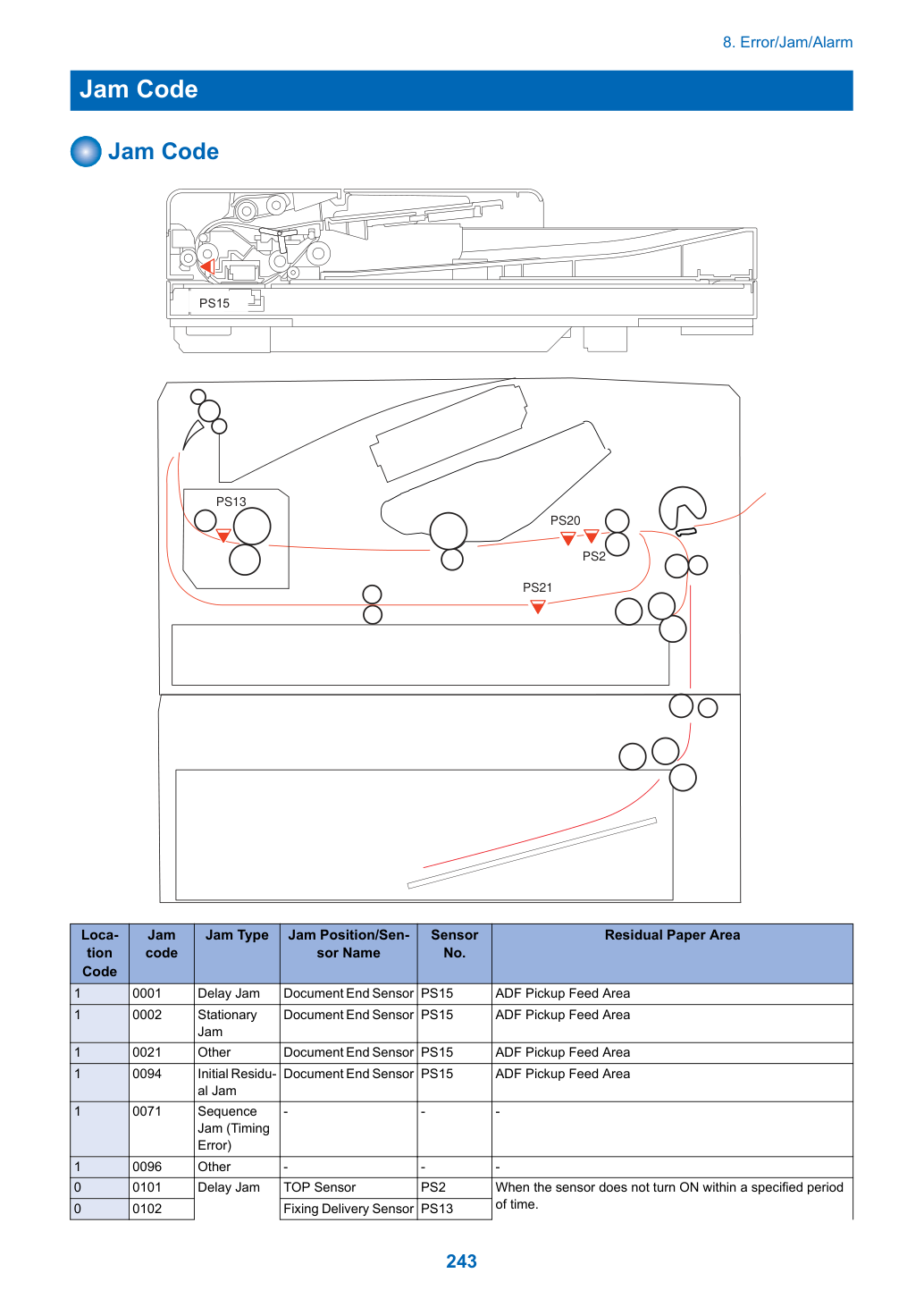

Коды замятия этого аппарата содержат информацию о местоположении.
Информация о местоположении отображается в виде одной цифры и имеет значение, показанное ниже:
8. Ошибка/Замятие/Тревога

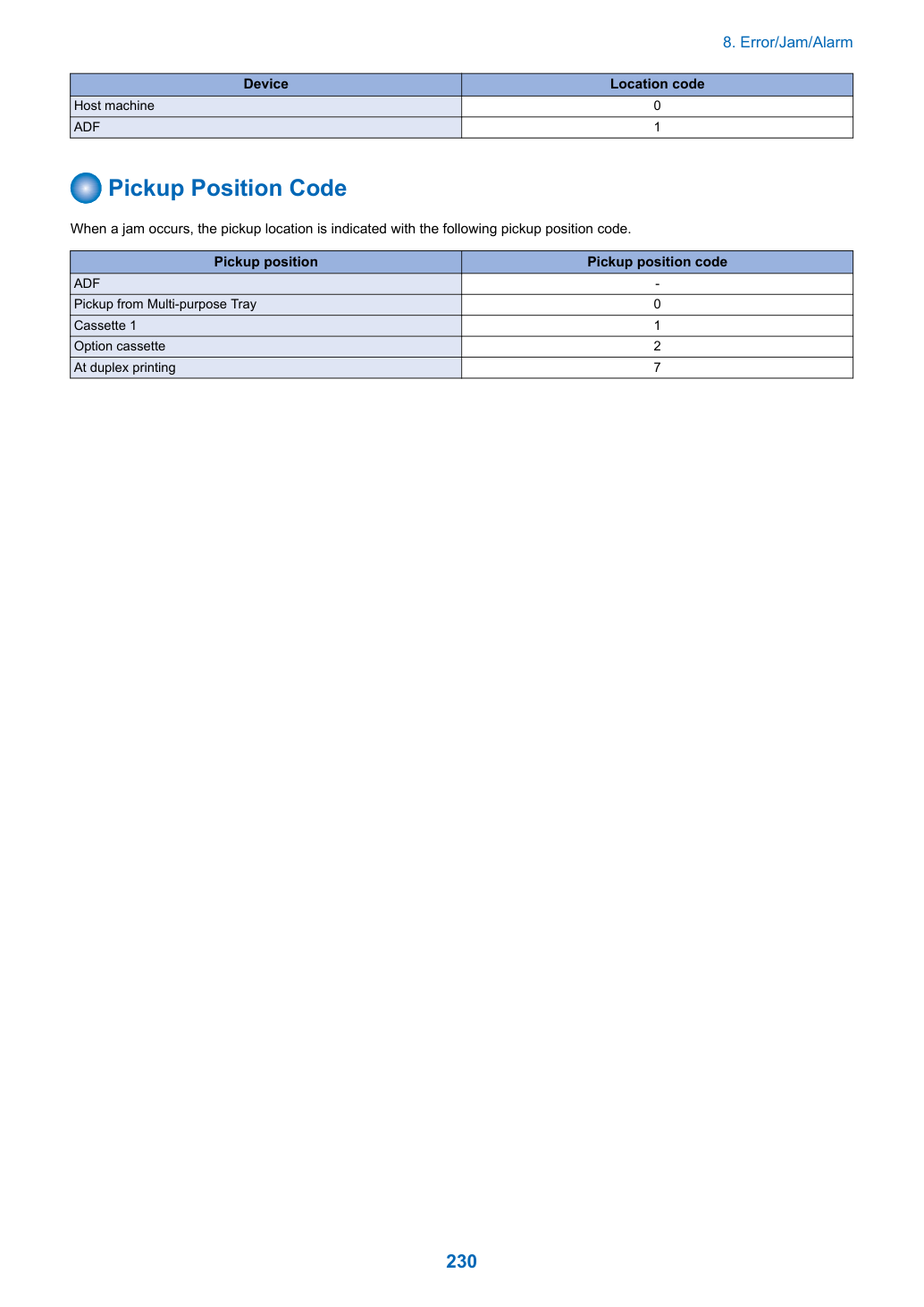

При возникновении замятия местоположение захвата указывается следующим кодом позиции захвата.
8. Ошибка/Замятие/Тревога
1. Проверьте соединение жгутов/разъемов между узлом термоузла и контроллером DC.
2. Замените узел термоузла.
3. Замените PCB контроллера DC (UN9).
Температура узла термоузла не достигла определенной температуры в течение установленного периода.
1. Проверьте соединение жгутов/разъемов между узлом термоузла и контроллером DC.
2. Замените узел термоузла.
3. Замените PCB контроллера DC (UN9).
Обнаружена аномально высокая температура узла термоузла.
1. Проверьте соединение жгутов/разъемов между узлом термоузла и контроллером DC.
2. Замените узел термоузла.
3. Замените PCB контроллера DC (UN9).
Обнаружена аномально низкая температура узла термоузла.
1. Проверьте соединение жгутов/разъемов между узлом термоузла и контроллером DC.
2. Замените узел термоузла.
3. Замените PCB контроллера DC (UN9).
Сигнал нулевого пересечения не был обнаружен в течение установленного периода или более.
1. Проверьте соединение жгутов/разъемов между главным двигателем и PCB контроллера DC.
2. Замените главный двигатель (M1).
3. Замените PCB контроллера DC (UN9).
Частота вращения главного двигателя не достигла установленного значения.
1. Проверьте соединение жгутов/разъемов между главным двигателем и PCB контроллера DC.
2. Замените главный двигатель (M1).
3. Замените PCB контроллера DC (UN9).
Частота вращения главного двигателя вышла за установленный диапазон.
8. Ошибка/Замятие/Тревога
1. Включите питание с извлеченной кассетой из узла кассеты, вставьте кассету и затем
проверьте звук работы двигателя лифта.
При наличии звука работы двигателя лифта проверьте, поднята ли пластина лифта.
1. Проверьте соединение жгутов/разъемов между PCB привода кассеты и датчика
положения бумаги узла кассеты.
2. Проверьте соединение жгутов/разъемов между PCB привода кассеты и соленоидом
захвата кассеты узла кассеты.
3. Замените PCB привода кассеты.
4. Замени печатную плату контроллера постоянного тока.
1. Проверьте состояние шестерни узла кассеты (отсутствие зубьев, качание).
2. Замените узел привода кассеты.
1. Проверьте соединение жгутов/разъемов между PCB привода кассеты и двигателем лифта
2. Замените узел привода кассеты.
3. Замените PCB привода кассеты.
4. Замените PCB контроллера DC.
После начала поднятия пластины лифта кассеты 1 статус ВКЛ датчика положения бумаги кассеты 1 не был обнаружен в течение установленного периода.
1. Проверь соединение жгута/разъема между платой Power supply switch PCB (UN1) и
2. Замени плату Power supply switch PCB (UN1).
3. Замените PCB контроллера DC (UN9).
1. Проверь соединение жгута/разъема между платой DC Controller PCB (UN9) и лазером
2. Проверь соединение жгута/разъема между платой Relay PCB (UN2) и лазером
3. Замени Laser Scanner Unit.
1. Проверь соединение жгута/разъема между платой DC Controller PCB (UN9) и лазером
2. Проверь соединение жгута/разъема между платой Relay PCB (UN2) и лазером
3. Замени Laser Scanner Unit.
1. Замени плату DC Controller PCB (UN9).
1. Замена платы Main Controller PCB (UN12)
1. Замена платы Main Controller PCB (UN12)
1. Обнови прошивку.
2. Замени плату Main Controller PCB (UN12).
Ошибка записи/чтения основной программы в плате Main Controller PCB (Main ROM).
8. Ошибка/Замятие/Тревога
1. Обнови прошивку.
2. Замени плату Main Controller PCB (UN12).
Ошибка записи/чтения области хранения значений настроек в плате Main Controller PCB (ROM для хранения значений настроек).
1. Обнови прошивку.
2. Замени плату Main Controller PCB (UN12).
Невозможно прочитать/записать данные из eMMC.
1. Обнови прошивку.
2. Замени плату Main Controller PCB (UN12).
eMMC заменена неправильно.
1. Выключи и затем включи питание.
2. Обнови прошивку.
3. Замените PCB контроллера DC (UN9).
1. Проверь жгут/разъем, соединяющий плату Main Controller PCB с датчиком CIS HP Sensor
2. Замени датчик CIS HP Sensor.
3. Замени двигатель Reader Motor.
4. Замени узел CIS Unit.
5. Замени узел Reader Unit.
6. Замени плату Main Controller PCB (UN12).
Узел CIS Unit не смог обнаружить исходное положение при запуске операции сканирования.
1. Проверь жгут/разъем, соединяющий плату Main Controller PCB с датчиком CIS HP Sensor
2. Замени датчик CIS HP Sensor.
3. Замени двигатель Reader Motor.
4. Замени узел CIS Unit.
5. Замени узел Reader Unit.
6. Замени плату Main Controller PCB (UN12).
Узел CIS Unit не смог обнаружить исходное положение при завершении операции сканирования.
1. Проверь жгуты/разъемы, соединяющие плату Main Controller PCB (UN12) и CIS
2. Замена узла CIS Unit
3. Замена узла Reader Unit
4. Замена платы Main Controller PCB (UN12)
8. Ошибка/Замятие/Тревога
1. Проверь жгуты/разъемы, соединяющие плату Main Controller PCB (UN12) и CIS
2. Замена узла CIS Unit
3. Замена узла Reader Unit
4. Замена платы Main Controller PCB (UN12)
1. Проверь жгуты/разъемы, соединяющие плату Main Controller PCB (UN24) и CIS
2. Замена узла CIS Unit
3. Замена узла Reader Unit
4. Замена платы Main Controller PCB (UN12)
1. Проверь жгуты/разъемы, соединяющие плату Main Controller PCB (UN12) и CIS
2. Замена узла CIS Unit
3. Замена узла Reader Unit
4. Замена платы Main Controller PCB (UN12)
1. Проверь жгуты/разъемы, соединяющие плату Main Controller PCB (UN24) и CIS
2. Замена узла CIS Unit
3. Замена узла Reader Unit
4. Замена платы Main Controller PCB (UN12)
1. Проверь жгуты/разъемы, соединяющие плату Main Controller PCB (UN12) и CIS
2. Замена узла CIS Unit
3. Замена узла Reader Unit
4. Замена платы Main Controller PCB (UN12)
Выборка изображения для коррекции оттенков не завершена E350-0000--- Системная ошибка Описание обнаружения Свяжись с торговой компанией.
Замени плату Main Controller PCB (UN12) Мероприятие Системная ошибка E354-0000--- Системная ошибка Описание обнаружения Свяжись с торговой компанией.
8. Ошибка/Замятие/Тревога
1. Проверь соединение нового Card Reader.
Невозможно связаться с новым Card Reader.
1. Установи набор прошивки контроллера.
2. Замени Main Controller PCB.
1. Проверь жгут/разъем между платой DC Controller PCB и платой Main Controller PCB.
2. Установи набор прошивки контроллера.
3. Замени плату Main Controller PCB (UN12).
4. Замени плату DC Controller PCB (UN9).
Произошла ошибка связи между платой DC Controller PCB и платой Main Controller PCB.
1. Выключи, а затем включи основное питание.
2. Замени плату Main Controller PCB (UN12).
Ошибка связи произошла после успешного запуска.
1. Выключи, а затем включи основное питание.
2. Замени плату Main Controller PCB (UN12).
Ошибка связи произошла после успешного запуска.
1. Проверь соединение жгута/разъема между платой DC Controller PCB и
2. Установи набор прошивки контроллера.
3. Замени плату Main Controller PCB (UN12).
4. Замени плату DC Controller PCB (UN9).
Ошибка связи между платой DC Controller PCB и платой Main Controller PCB.
1. Установите набор прошивки контроллера.
2. Замени плату Main Controller PCB (UN12).
3. Замените PCB контроллера DC (UN9).
Ошибка связи между платой DC Controller PCB и платой Main Controller PCB.
1. Установите набор прошивки контроллера.
2. Замени плату Main Controller PCB (UN12).
3. Замените PCB контроллера DC (UN9).
Ошибка связи между платой DC Controller PCB и платой Main Controller PCB.
1. Проверьте подключение платы NCU PCB.
2. Замените плату NCU PCB(UN13).
3. Замени плату Main Controller PCB (UN12).
Ошибка связи с CCU/модемом.
8. Ошибка/Замятие/Тревога
1. Проверьте подключение платы NCU PCB.
2. Замените плату NCU PCB(UN13).
3. Замени плату Main Controller PCB (UN12).
Произошла ошибка в ПЗУ для резервного копирования данных факса.
1. Выключи и затем включи питание.
1. Обнови прошивку.
Версия файла языка не совпадает с версией основной программы.
1. Обнови прошивку.
Размер файла языка превышает допустимый размер.
1. Обнови прошивку.
Несоответствие версий между основной программой и программой запуска.
1. Проверьте, установлена ли надлежащая плата DC Controller PCB.
2. Обновите прошивку.
3. Замените PCB контроллера DC (UN9).
Обнаружено подключение недействительного двигателя.
1. Проверьте жгут/разъем между платой Panel PCB и платой Main Controller PCB.
2. Замените панель управления (включая плату Panel PCB).
3. Замените плату Main Controller PCB(UN9).
Связь с платой Control Panel PCB не может быть установлена.
1. Выключи, а затем включи основное питание.
2. Проверьте жгут/разъем между платой Wireless LAN PCB и платой Main Controller PCB.
3. Установите набор прошивки контроллера.
4. Замените плату Wireless LAN PCB(UN19).
5. Замените плату Main Controller PCB(UN12).
Связь с платой Wireless LAN PCB не может быть установлена.
1. Обнови прошивку.
2. Замени плату Main Controller PCB (UN12).
Ошибка в микропроцессоре, хранящем информацию о работах факса платы Main Controller PCB.
1. Обнови прошивку.
2. Замени Модуль лазерного сканера (Laser Scanner Unit).
Ошибка в состоянии питания узла Laser Scanner Unit (зависит от прошивки).
1. Проверьте подачу питания на главный вентилятор.
2. Замените главный вентилятор(FM1).
8. Ошибка/Замятие/Тревога
1. Проверьте подключение главного вентилятора.
2. Замените главный вентилятор(FM1).
Главный вентилятор не вращается с заданной скоростью.
8. Ошибка/Замятие/Тревога
Просмотр кодов ошибок факса Когда режим обслуживания #1 SSSW SW01 Bit0 установлен на "1" и после завершения связи с ошибкой, код ошибки обслуживания отображается в отчете или истории работ.
Коды ошибок, отображаемые на экране, описаны в списке в разделах User Error Codes и Service Error Codes.
Для кодов ошибок пользователя см. Manual top > Troubleshooting (FAQ) > Error Messages/Error Codes > An Error Code (3-Digit Number with #) Is Displayed in the Report or Job Log.
при передаче процедурный сигнал был передан более указанного количества раз.
скорость модема не совпадает со скоростью другой стороны.
во время передачи невозможно использовать fall-back.
во время приёма EOL не может быть обнаружен в течение 5 сек (15 сек при CBT).
во время передачи принят RTN или PIN.
во время приёма процедурный сигнал принят в течение 6 сек при ожидании сигнала.
во время приёма передающая сторона не может использовать fall-back.
во время передачи принят сигнал, отличный от DIS, DTC, FTT, CFR или CRP, и процедурный сигнал отправлен более чем указано.
во время приёма передан RTN.
обнаружено отключение тока в контуре во время связи.
во время приёма носитель изображения не обнаружен в течение 5 сек.
DCN принят вне нормальной процедуры чётности.
DTC без данных передачи принят.
произошла системная ошибка (главная программа вышла из управления).
во время связи линия разорвана.
во время связи произошла ошибка в процедурном сигнале.
стековый принтер вышел за пределы области RAM.
предпринята попытка записать файл без изображения.
устройство записи оставалось заблокированным в течение 1 мин.
блок управления дисплеем вышел из строя.
блок управления кнопками Панели управления вышел из строя.
блок управления печатью неисправен.
при передаче процедурный сигнал был передан более указанного количества раз.
при передаче процедурный сигнал был передан более указанного количества раз.
при передаче процедурный сигнал был передан более указанного количества раз.
при передаче процедурный сигнал был передан более указанного количества раз.
во время передачи DCN принят после передачи TCF.
во время передачи DCN принят после передачи EOP.
во время передачи DCN принят после передачи EOM.
во время передачи DCN принят после передачи MPS.
после передачи EOP принят сигнал, отличный от PIN, PIP, MCF, RTP или RTN.
8. Ошибка/Замятие/Тревога
после передачи EOM принят сигнал, отличный от PIN, PIP, MCF, RTP или RTN.
после передачи MPS принят сигнал, отличный от PIN, PIP, MCF, RTP или RTN.
во время позднего запуска V.8 ожидается обнаружение возможности V.8 из DIS принимающей стороны и ожидается передача сигнала CI в ответ; однако процедура не продвигается, и линия разорвана из-за тайм-аута T1.
во время поступления V.8 процедура не переходит на фазу 2 после обнаружения сигнала CM от вызывающей стороны, что вызывает тайм-аут T1 и разрыв линии.
при передаче по V.34 происходит переход процедуры с этапа 2 на этап 3 и далее останавливается, в результате чего машина отключает линию и вызывает истечение времени T1.
во время приёма V.34 переход процедуры с фазы 2 на фазу 3 и далее прерывается, вызывая разрыв линии и тайм-аут T1.
во время передачи V.34 переход процедуры с фазы 3 и фазы 4 на управляющий канал и далее прерывается, вызывая разрыв линии и тайм-аут T1.
во время приёма V.34 переход процедуры с фазы 3 и фазы 4 на управляющий канал и далее прерывается, вызывая разрыв линии и тайм-аут T1.
во время передачи ECM после передачи PPS-NULL не получен осмысленный сигнал, вызывая передачу процедурного сигнала более чем указано.
во время передачи ECM DCN принят после передачи PPS-NULL.
во время передачи ECM процедурный сигнал передан более чем указано после передачи PPS-NULL, или произошёл тайм-аут T5 (60 сек).
во время передачи ECM процедурный сигнал передан более чем указано после передачи PPS-NULL.
во время передачи ECM после передачи PPS-MPS не получен осмысленный сигнал, вызывая передачу процедурного сигнала более чем указано.
во время передачи ECM DCN принят после повторной передачи PPS-MPS.
во время передачи ECM процедурный сигнал передан более чем указано после передачи PPS-MPS, или произошёл тайм-аут T5 (60 сек).
во время передачи ECM процедурный сигнал передан более чем указано после передачи PPS-MPS.
во время передачи ECM после передачи PPS-EOM не получен осмысленный сигнал, вызывая передачу процедурного сигнала более чем указано.
во время передачи ECM, DCN получен после передачи PPS-EOM.
во время передачи ECM процедурный сигнал передан более чем указано после передачи PPS-MPS, или произошёл тайм-аут T5 (60 сек).
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи PPS-EOM.
во время передачи ECM, полезный сигнал не получен после передачи PPS-EOP, что привело к передаче процедурного сигнала сверх установленного.
во время передачи ECM, DCN получен после передачи PPS-EOP.
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи PPS-EOP, или произошел тайм-аут T5 (60 сек).
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи PPS-EOP.
во время передачи ECM, полезный сигнал не получен после передачи EOR-NULL, что привело к передаче процедурного сигнала сверх установленного.
во время передачи ECM, DCN получен после передачи EOR-NULL.
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи EOR-NULL, или произошел тайм-аут T5 (60 сек).
во время передачи ECM, ERR получен после передачи EOR-NULL.
во время передачи ECM, полезный сигнал не получен после передачи EOR-MPS, что привело к передаче процедурного сигнала сверх установленного.
во время передачи ECM, DCN получен после передачи EOR-MPS.
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи EOR-MPS, или произошел тайм-аут T5 (60 сек).
во время передачи ECM, ERR получен после передачи EOR-MPS.
во время передачи ECM, полезный сигнал не получен после передачи EOR-EOM, что привело к передаче процедурного сигнала сверх установленного.
во время передачи ECM, DCN получен после передачи EOR-EOM.
8. Ошибка/Замятие/Тревога
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи EOR-EOM, или произошел тайм-аут T5 (60 сек).
во время передачи ECM, ERR получен после передачи EOR-EOM.
во время передачи ECM, полезный сигнал не получен после передачи EOR-EOP, что привело к передаче процедурного сигнала сверх установленного.
во время передачи ECM, DCN получен после передачи EOR-EOP.
во время передачи ECM, процедурный сигнал передан сверх установленного после передачи EOR-EOP, или произошел тайм-аут T5 (60 сек).
во время передачи ECM, ERR получен после передачи EOR-EOP.
во время приема ECM, ERR передан после передачи EOR-Q.
во время выполнения процедуры режима ECM получен сигнал, отличный от полезного сигнала.
во время приема ECM, PPS-NULL не обнаружен при частичной обработке страницы.
при приеме ECM не получены действительные кадры во время приема высокоскоростного сигнала, что вызывает истечение времени.
во время приема ECM, получен PPR со всеми нулями.
возникла ошибка при обработке кода коммуникации.
возникла ошибка при обработке кода коммуникации.
8. Ошибка/Замятие/Тревога
Обнаружен низкий уровень тонера и UGW сформировал сигнал тревоги.
Когда оставшееся количество тонера достигает установленного значения в COPIER > OPTION > FNC-SW >T-DLV-BK или T-DLV3BK.
Обнаружена ошибка связи с памятью картриджа тонера (Bk).
При обнаружении замены на оригинальный картридж тонера.
При обнаружении замены на неподлинный картридж тонера(BK).
Сигнал тревоги, генерируемый при опустошении картриджа тонера.
Связь с NVRAM была недоступна.
Данные NVRAM неверны или запись данных в NVRAM не удалась.
Коды тревоги, созданные сервером удаленного мониторинга, не отображаются в журнале тревог главной машины.
8. Ошибка/Замятие/Тревога
8. Ошибка/Замятие/Тревога
Когда датчик не включается в течение определенного периода времени.
8. Ошибка/Замятие/Тревога
Когда датчик не включается в течение определенного периода времени.
Когда датчик не выключается в течение определенного периода времени.
около термоузла (Fixing Unit) Датчик доставки прижима PS13 Когда датчик выключается в течение определенного периода времени.
При включении питания Датчик ширины бумаги PS20 При обнаружении присутствия бумаги при включении питания или закрытии крышки.
Когда открытие крышки обнаружено во время печати и подачи бумаги.
Когда обнаружена первая ошибка для повторной попытки.
Когда код замятия не исправлен.
