Основные типы сервис-режима этой машины приведены ниже.
Поскольку значения параметров и данные управления главной машины хранятся в eMMC платы Main Controller PCB, их необходимо скопировать перед заменой платы Main Controller PCB. (Не снимайте eMMC PCB с платы Main Controller PCB.) Также необходимно восстановить данные резервной копии после замены платы Main Controller PCB.
Резервная копия: подключите USB-накопитель к порту USB memory.
Восстановление: восстановите данные резервной копии с USB-накопителя.
Что касается данных пользователя (данные параметров/регистрации и т.д.), обязательно скопируйте данные пользователя перед заменой платы Main Controller PCB и восстановите их после замены одним из следующих способов:
В заводской настройке регулировки производятся для каждой машины, и значения регулировок записаны на служебной наклейке.
В следующих случаях значения регулировок ADJUST или OPTION возвращаются к значениям по умолчанию. Поэтому если вы производили регулировки в полевых условиях.
• После выполнения очистки RAM Поэтому если вы производили регулировки и изменяли значения Service Mode в полевых условиях, обязательно запишите измененные значения на служебную наклейку. Если в служебной наклейке нет соответствующего поля, запишите значения в пустое поле.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.

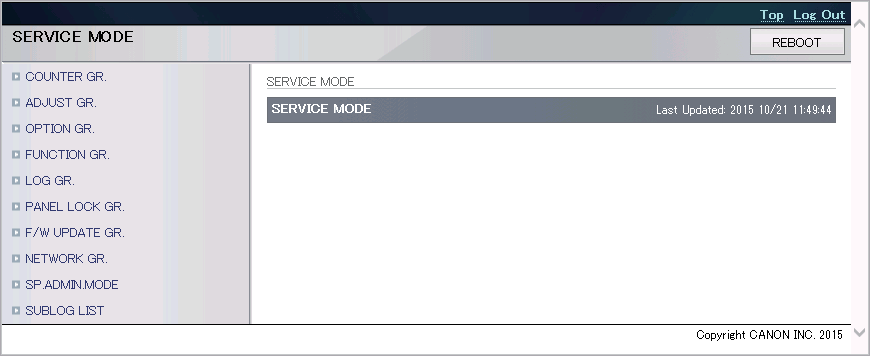

Возможно отображение, настройка и выполнение различных режимов service mode, а также перезагрузка главной машины с помощью Remote UI.
Для работы с service mode через Remote UI должны быть выполнены следующие условия.
• Service mode не используется на панели управления.
Если service mode открывается с панели управления главной машины, при открытии service mode через Remote UI отображается сообщение "Log-in user exists already.".
• Когда Remote UI service mode (эта функция) не используется другими пользователями Когда service mode открывается через Remote UI, на экране главной машины отображается "Remote service mode".
1. Активируйте веб-браузер и откройте следующий URL:
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.

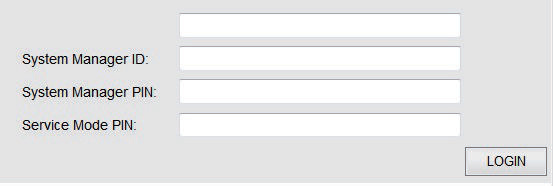

2. Введите пароль и нажмите [LOGIN].
• Пароль RUI service mode • ID системного администратора пользователя • Пароль системного администратора • Пароль service mode ПРИМЕЧАНИЕ:
• Если вы не знаете пароль remote UI service mode, обратитесь в отдел Support компании-поставщика.
• Пароль ServiceMode_Password service mode можно изменить в COPIER > OPTION > BODY > SM-PSWD.
3. Если вы не знаете пароль remote UI service mode, обратитесь в отдел Support компании-поставщика. По завершении операции нажмите [REBOOT] или [Log Out].
Если пользователь вошел в систему и затем закрыл браузер без выхода, статус соединения остается "LOGIN". Если пользователь попытается войти в service mode в статусе "LOGIN", выполняется эксклюзивное управление доступом, и пользователь не может открыть service mode. В этом случае дождитесь фиксированного времени (3 минуты) с момента последнего доступа для автоматического выхода пользователя или выключите/включите питание машины для принудительного выхода.
Подробное описание service mode указывает на операцию с клавишей (нажимайте клавишу Apply) для 5-дюймовой сенсорной панели.
Обратите внимание, что операция с клавишей (нажимайте клавишу OK) предназначена для 5-строчной модели LCD без клавиши Apply.
COPIER (Service mode для принтера) DISPLAY (Режим отображения состояния) COPIER (Service mode для принтера) > DISPLAY (Режим отображения состояния) ■ VERSION COPIER (Service mode для принтера) > DISPLAY (Режим отображения состояния) > VERSION MAIN Отображение загружаемой версии Подробности Отображение версии прошивки платы Main Controller PCB.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
При обновлении прошивки Метод регулировки/установки/управления N/A (только отображение) Диапазон отображения/регулировки/установки 00.00 до 99.99 BOOT Отображение версии BootROM Подробности Отображение версии Boot ROM (программа BOOT).
При обновлении прошивки Метод регулировки/установки/управления N/A (только отображение) Диапазон отображения/регулировки/установки 00.00 до 99.99 LANG Отображение версии языкового пакета Подробности Отображение версии языкового пакета.
При обновлении прошивки Метод регулировки/установки/управления N/A (только отображение) Диапазон отображения/регулировки/установки 00.00 до 99.99 DEMODATA Отображение версии демонстрационных данных печати Подробности Отображение версии демонстрационных данных печати.
Для моделей без функции демонстрационной печати отображается "FF.FF".
При обновлении прошивки Метод регулировки/установки/управления N/A (только отображение) Диапазон отображения/регулировки/установки 00.00 до 99.99 ECONT Отображение версии DC Controller Подробности Отображение версии платы DC Controller PCB.
При обновлении прошивки Метод регулировки/установки/управления N/A (только отображение) Диапазон отображения/регулировки/установки 00.00 до 99.99 PANEL Отображение версии прошивки панели Подробности Отображение версии прошивки CPU платы Control Panel.
COPIER (Service mode для принтера) > DISPLAY (Режим отображения состояния) ■ USER COPIER (Service mode для принтера) > DISPLAY (Режим отображения состояния) > USER SPDTYPE Отображение типа скорости двигателя Подробности Отображение типа скорости двигателя (стр/мин) данной машины.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode для принтера) > DISPLAY (Режим отображения состояния) > CCD TARGET-B Отображение целевого значения выравнивания (B) Подробности Отображение целевого значения выравнивания синего канала.
COPIER (Service mode for printer) > DISPLAY (State display mode) > CCD TARGET-B Display of shading target value (B) Detail To display the shading target value of Blue.
Постоянное отображение 0 (минимум) или 2047 (максимум) указывает на отказ сканирующего узла (Scanner Unit).
Отображение целевого значения затенения (G) Подробно Отобразить целевое значение затенения зеленого канала.
Постоянное отображение 0 (минимум) или 2047 (максимум) указывает на отказ сканирующего узла (Scanner Unit).
Отображение целевого значения затенения (R) Подробно Отобразить целевое значение затенения красного канала.
Постоянное отображение 0 (минимум) или 2047 (максимум) указывает на отказ сканирующего узла (Scanner Unit).
Отображение целевого значения затенения (B&W) Подробно Отобразить целевое значение затенения при B&W заданиях.
Постоянное отображение 0 (минимум) или 2047 (максимум) указывает на отказ Main Controller PCB.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (сервисный режим принтера) > DISPLAY (режим отображения состояния) COPIER (сервисный режим принтера) > DISPLAY (режим отображения состояния) > CCD BK-SHDST Отобразить результат коррекции затенения обратной стороны бумаги Подробно Отобразить результат коррекции затенения обратной стороны.
Отображается, правильны ли результаты BK-SHD1 и BK-SHD2.
При замене сканирующего узла (для обратной стороны) Метод подг./настр./операции Н/П (только отображение) Диапазон отображения/подг./настр. 0–1 0: NG 1: OK Связанный сервисный режим COPIER > FUNCTION > CCD > BK-SHD1/2 1P-ERR-A Отобразить результат чтения калибровки цветовой разницы между передней/задней сторонами PG [передняя сторона] Подробно Отобразить результат чтения PG для калибровки цветовой разницы между передней и задней сторонами со сканирующим узлом (для передней стороны).
Если в этом пункте и в 1P-ERR-B отображается 1, это означает, что калибровка цветовой разницы между передней и задней сторонами выполнена успешно.
Отображение результата чтения калибровки цветовой разницы между передней/задней сторонами PG [обратная сторона] Подробно Отобразить результат чтения PG для калибровки цветовой разницы между передней и задней сторонами со сканирующим узлом (для обратной стороны).
Если в этом пункте и в 1P-ERR-A отображается 1, это означает, что калибровка цветовой разницы между передней и задней сторонами выполнена успешно.
Отобразить код ошибки и детальный код системной ошибки.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (сервисный режим принтера) > DISPLAY (режим отображения состояния) JAM Экран отображения кода замятия Подробно Отобразить место и тип замятия.
Отобразить логи ALARM-2.
Отобразить логи ALARM-3 Метод подг./настр./операции Нет (только отображение) Дополнение/примечание Отображает до 20 элементов.
COPIER (сервисный режим принтера) > ADJUST (режим настройки) > ADJ-XY ADJ-X Настройка начального положения при чтении копирборда (направление вертикального сканирования) Подробно Отрегулировать начальное положение чтения изображения (позицию переднего края изображения) в направлении вертикального сканирования при чтении копирборда.

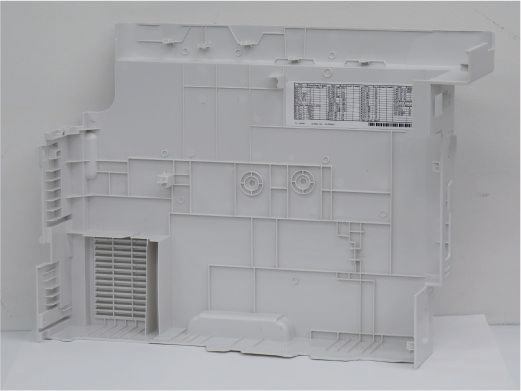

При замене Main Controller PCB введите значение из сервис-этикетки.
Уменьшить значение, если немасштабированная ширина больше стандартного значения.
Увеличить значение, если копируется область за пределами оригинала.
При увеличении значения на 1 позиция изображения смещается в сторону заднего края на 0,1 мм.
– При замене модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу OK.
После изменения установочного значения запишите измененное значение в сервис-метку.
Настройка начального положения при чтении копирборда (направление горизонтального сканирования) Подробно Отрегулировать начальное положение чтения изображения в направлении горизонтального сканирования при чтении копирборда.
При замене Main Controller PCB введите значение из сервис-этикетки.
Уменьшить значение, если немасштабированная ширина больше стандартного значения.
Увеличить значение, если копируется область за пределами оригинала.
При увеличении значения на 1 позиция изображения смещается в сторону задней части на 0,1 мм.
– При замене модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (сервисный режим принтера) > ADJUST (режим настройки) > ADJ-XY ADJ-Y-DF Настройка начального положения при потоковом чтении (направление горизонтального сканирования) [передняя сторона] Подробно Отрегулировать начальное положение чтения изображения передней стороны в направлении горизонтального сканирования при потоковом чтении.
При замене Main Controller PCB введите значение из сервис-этикетки.
При увеличении значения на 1 позиция изображения перемещается на переднюю сторону на 0,1 мм.
– При замене DADF – При замене сканирующего узла (Scanner Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Настройка начального положения при потоковом чтении (направление горизонтального сканирования) [обратная сторона] Подробно Отрегулировать начальное положение чтения изображения обратной стороны в направлении горизонтального сканирования при потоковом чтении.
При замене Main Controller PCB введите значение из сервис-этикетки.
При увеличении значения на 1 позиция изображения смещается в сторону задней части на 0,1 мм.
– При замене DADF – При замене сканирующего узла (Scanner Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Точная настройка коэффициента увеличения изображения при чтении копирборда (направление вертикального сканирования) Подробно Выполнить точную настройку коэффициента увеличения изображения в направлении вертикального сканирования при чтении копирборда.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При изменении значения на 1 коэффициент увеличения изображения изменяется на 0,01 %.
– При замене DADF – При замене сканирующего узла (Scanner Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (сервисный режим принтера) > ADJUST (режим настройки) > ADJ-XY STRD-POS Настройка положения сканирующего узла (Scanner Unit) при потоковом чтении (направление подачи) [передняя сторона] Подробно Отрегулировать положение сканирующего узла на стороне модуля чтения в направлении подачи при потоковом чтении.
При замене Main Controller PCB введите значение из сервис-этикетки.
Настройка применяется только к изображению передней стороны.
– При замене DADF – При замене сканирующего узла (Scanner Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу OK.
После изменения установочного значения запишите измененное значение в сервис-метку.
Настройка положения затенения модуля чтения Подробно Отрегулировать положение сканирующего узла на стороне модуля чтения в направлении подачи при чтении белой пластины на левом краю стекла копирборда.
При замене Scanner Unit выполните RDSHDPOS и запишите значение этого параметра в сервис-метку.
При очистке RAM-данных Reader введите значение из сервис-метки.
При увеличении значения на 1 позиция считывания смещается в сторону заднего края на 0,1 мм.
– При появлении черных/белых линий – При замене сканирующего узла (Scanner Unit) – При очистке данных RAM, связанных с модулем чтения Метод подг./настр./операции Введите установленное значение (переключайте отрицательное/положительное клавишами +/–), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Положение затенения можно автоматически отрегулировать с помощью RDSHDPOS.
COPIER (сервисный режим принтера) > ADJUST (режим настройки) > CCD W-PLT-X Ввод данных уровня белого стандартной белой пластины (X) Подробно Ввести данные уровня белого (X) для стандартной белой пластины.
При замене DADF/модуля чтения (Reader Unit), верхнего блока крышки модуля чтения (Reader Upper Cover Unit) или Main Controller PCB введите "XXXX" из значения (XXXXYYYYZZZZ), показанного на этикетке со штрихкодом, прикрепленной в верхнем левом углу стекла копирборда.
– При замене DADF/модуля чтения (Reader Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (сервисный режим принтера) > ADJUST (режим настройки) > CCD W-PLT-Y Ввод данных уровня белого стандартной белой пластины (Y) Подробно Ввести данные уровня белого (Y) для стандартной белой пластины.
При замене DADF/модуля чтения (Reader Unit), верхнего блока крышки модуля чтения (Reader Upper Cover Unit) или Main Controller PCB введите "YYYY" из значения (XXXXYYYYZZZZ), показанного на этикетке со штрихкодом, прикрепленной в верхнем левом углу стекла копирборда.
– При замене DADF/модуля чтения (Reader Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Ввод данных уровня белого стандартной белой пластины (Z) Подробно Ввести данные уровня белого (Z) для стандартной белой пластины.
При замене DADF/модуля чтения (Reader Unit), верхнего блока крышки модуля чтения (Reader Upper Cover Unit) или Main Controller PCB введите "ZZZZ" из значения (XXXXYYYYZZZZ), показанного на этикетке со штрихкодом, прикрепленной в верхнем левом углу стекла копирборда.
– При замене DADF/модуля чтения (Reader Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) – При замене Main Controller PCB Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Введите целевое значение растра Red из Scanner Unit (для лицевой стороны) при потоковом чтении.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Настройка применяется только к изображению передней стороны.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD DFTAR-G Целевое значение затемнения VL (G) (передняя сторона) Введите целевое значение затемнения канала Green узла Scanner Unit (передняя сторона) при потоковом сканировании.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Настройка применяется только к изображению передней стороны.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
Введите целевое значение растра Blue из Scanner Unit (для лицевой стороны) при потоковом чтении.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Настройка применяется только к изображению передней стороны.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
Введите целевое значение затемнения канала Red на передней стороне при втором положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
- При очистке RAM-данных Reader/замене SATA Flash - При замене Copyboard Glass/Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD DFTAR2-G Целевое значение затемнения VL (G): передняя, 2-е положение Введите целевое значение затемнения канала Green на передней стороне при втором положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
- При очистке RAM-данных Reader/замене SATA Flash - При замене Copyboard Glass/Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Введите целевое значение затемнения канала Blue на передней стороне при втором положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
- При очистке RAM-данных Reader/замене SATA Flash - При замене Copyboard Glass/Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Введите целевое значение затемнения B/W на передней стороне при втором положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
Введите значение параметра, затем нажмите клавишу Apply.
Введите целевое значение затемнения канала Red на передней стороне при третьем положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
- При очистке RAM-данных Reader/замене SATA Flash - При замене Copyboard Glass/Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD DFTAR3-G Целевое значение затемнения VL (G): передняя, 3-е положение Введите целевое значение затемнения канала Green на передней стороне при третьем положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
- При очистке RAM-данных Reader/замене SATA Flash - При замене Copyboard Glass/Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Введите целевое значение затемнения канала Blue на передней стороне при третьем положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
- При очистке RAM-данных Reader/замене SATA Flash - При замене Copyboard Glass/Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Введите целевое значение затемнения B&W на передней стороне при третьем положении считывания при потоковом сканировании DADF.
При очистке RAM-данных Reader или замене SATA Flash введите значение из сервис-этикетки на считывателе.
При замене Copyboard Glass/Scanner Unit (передняя сторона) выполните DF-WLVL1 и DF-WLVL2 и запишите автоматически установленное значение в сервис-этикетку.
Введите целевое значение ч/б растра из Scanner Unit (для лицевой стороны) при потоковом чтении.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Настройка применяется только к изображению передней стороны.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD DFTBK-R Целевое значение затемнения VL (R) (обратная сторона) Введите целевое значение затемнения канала Red узла Scanner Unit (обратная сторона) при потоковом сканировании.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Параметр применяется только к изображению на обратной стороне.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
Введите целевое значение растра Green из Scanner Unit (для обратной стороны) при потоковом чтении.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Параметр применяется только к изображению на обратной стороне.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
Введите целевое значение растра Blue из Scanner Unit (для обратной стороны) при потоковом чтении.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Параметр применяется только к изображению на обратной стороне.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD DFTBK-BW Целевое значение затемнения VL (B&W) (обратная сторона) Введите целевое значение затемнения B&W узла Scanner Unit (обратная сторона) при потоковом сканировании.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене DADF/модуля чтения (Reader Unit), сканирующего узла (Scanner Unit) или верхнего блока крышки модуля чтения (Reader Upper Cover Unit) выполните DF-WLVL1 и DF-WLVL2 и запишите значение, которое автоматически устанавливается в сервисную метку.
Параметр применяется только к изображению на обратной стороне.
– При замене Main Controller PCB/очистке данных RAM – При замене DADF/модуля чтения (Reader Unit) – При замене сканирующего узла (Scanner Unit) – При замене верхнего блока крышки модуля чтения (Reader Upper Cover Unit) Метод подг./настр./операции Введите установленное значение, затем нажмите клавишу Apply.
Коррекция смещения цвета для линий R и G при сканировании Copyboard на 50% Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при сканировании Copyboard на 50%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу OK.
После изменения установочного значения запишите измененное значение в сервис-метку.
Коррекция смещения цвета для линий G и B при сканировании Copyboard на 50% Исправьте смещение цвета между линиями G и B в вертикальном направлении сканирования при сканировании Copyboard на 50%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Коррекция смещения цвета для линий R и G при сканировании Copyboard на 100% Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при сканировании Copyboard на 100%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
Коррекция смещения цвета для линий G и B при сканировании Copyboard на 100% Исправьте смещение цвета между линиями G и B в вертикальном направлении сканирования при сканировании Copyboard на 100%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 100%: 600 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении 50DF-RG Коррекция смещения цвета для линий R и G при сканировании DADF на 50% [передняя сторона] Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при работе DADF на 50%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Настройка применяется только к изображению передней стороны.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 50%: 300 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении 50DF-GB Коррекция смещения цвета для линий G и B при сканировании DADF на 50% [передняя сторона] Исправьте смещение цвета между линиями G и B в вертикальном направлении сканирования при работе DADF на 50%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Настройка применяется только к изображению передней стороны.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 50%: 300 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении 100DF-RG Коррекция смещения цвета для линий R и G при работе DADF на 100% [передняя сторона] Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при работе DADF на 100%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Настройка применяется только к изображению передней стороны.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD 100DF-GB Коррекция смещения цвета для линий G и B при работе DADF на 100% [передняя сторона] Исправьте смещение цвета между линиями G и B в вертикальном направлении сканирования при работе DADF на 100%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Настройка применяется только к изображению передней стороны.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 100%: 600 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении 50DF2RG Коррекция смещения цвета для линий R и G при сканировании DADF на 50% [обратная сторона] Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при работе DADF на 50%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Параметр применяется только к изображению на обратной стороне.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 50%: 300 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении 50DF2GB Коррекция смещения цвета для линий R и G при сканировании DADF на 50% [обратная сторона] Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при работе DADF на 50%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Параметр применяется только к изображению на обратной стороне.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 50%: 300 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении 100DF2RG Коррекция смещения цвета для линий R и G при сканировании DADF на 100% [обратная сторона] Исправьте смещение цвета между линиями R и G в вертикальном направлении сканирования при сканировании DADF на 100%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Параметр применяется только к изображению на обратной стороне.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD 100DF2GB Коррекция смещения цвета для линий G и B при сканировании DADF на 100% [обратная сторона] Исправьте смещение цвета между линиями G и B в вертикальном направлении сканирования при сканировании DADF на 100%.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Параметр применяется только к изображению на обратной стороне.
При замене Main Controller PCB/очистке RAM-данных Метод регулировки/установки/работы Введите значение параметра (переключайте знак +/- клавишами +/-), затем нажмите клавишу Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
Сканирование на 100%: 600 dpi в горизонтальном направлении x 600 dpi в вертикальном направлении MTF2-M1 Ввод значения MTF 1 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 2 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 3 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим настройки) > CCD MTF2-M4 Ввод значения MTF 4 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 5 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 6 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 7 (DADF, передняя сторона, горизонтальное направление сканирования) Введите значение параметра для расчёта коэффициента фильтра MTF в горизонтальном направлении сканирования на передней стороне при потоковом сканировании DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF2-M8 Ввод значения MTF 8 (DADF, лицевая сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 9 (DADF, лицевая сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 1 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 2 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF2-S3 Ввод значения MTF 3 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 4 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 5 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 6 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF2-S7 Ввод значения MTF 7 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 8 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 9 (DADF, лицевая сторона, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования на лицевой стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 1 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF-M2 Ввод значения MTF 2 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 3 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 4 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 5 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF-M6 Ввод значения MTF 6 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 7 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 8 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 9 (Copyboard, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF-S1 Ввод значения MTF 1 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 2 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 3 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 4 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF-S5 Ввод значения MTF 5 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 6 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 7 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 8 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF-S9 Ввод значения MTF 9 (Copyboard, вертикальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в вертикальном направлении сканирования при чтении Copyboard.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене Scanner Unit (передняя сторона) введите значение из сервис-этикетки на новом узле.
- При замене Main Controller PCB/очистке RAM-данных Reader - При замене Scanner Unit (передняя сторона) Метод регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ввод значения MTF 1 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Ввод значения MTF 2 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Ввод значения MTF 3 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF3-M4 Ввод значения MTF 4 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Ввод значения MTF 5 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Ввод значения MTF 6 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Ввод значения MTF 7 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИЕР (режим обслуживания принтера) > ADJUST (режим регулировки) > CCD MTF3-M8 Ввод значения MTF 8 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Ввод значения MTF 9 (DADF, обратная сторона, горизонтальное направление сканирования) Подробно Введите значение параметра для расчета коэффициента фильтра MTF в горизонтальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 1 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 2 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD MTF3-S3 Введите значение MTF 3 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 4 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 5 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 6 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD MTF3-S7 Введите значение MTF 7 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 8 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Введите значение MTF 9 (DADF, обратная сторона, вертикальное направление сканирования). Введите значение параметра для расчёта коэффициента фильтра MTF в вертикальном направлении сканирования на обратной стороне при чтении потока DADF.
При замене Main Controller PCB/очистке RAM-данных Reader введите значение из сервис-этикетки на считывателе.
При замене узла Scanner Unit (для обратной стороны) введите значение наклейки обслуживания на новом узле.
- При замене Main Controller PCB/очистке RAM-данных, связанных с чтением - При замене узла Scanner Unit (для обратной стороны) Способ регулировки/установки/управления Введите значение параметра и нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 1 (лицевая сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка смещения датчика чтения изображения 2 (лицевая сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Center) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD OFST-BW2 Регулировка смещения датчика чтения изображения 3 (лицевая сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 3 (Front) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка смещения датчика чтения изображения 4 (лицевая сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка смещения датчика чтения изображения 1 (лицевая сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 2 (лицевая сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Center) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 3 (лицевая сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 3 (Front) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD OFST2BW3 Регулировка смещения датчика чтения изображения 4 (лицевая сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 1 (лицевая сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 2 (лицевая сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Center) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 3 (лицевая сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 3 (Front) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 4 (лицевая сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для лицевой стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD OF-BW0BK Регулировка смещения датчика чтения изображения 1 (обратная сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-BW1BK Регулировка смещения датчика чтения изображения 2 (обратная сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Center) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-BW2BK Регулировка смещения датчика чтения изображения 3 (обратная сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 3 (Front) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-BW3BK Регулировка смещения датчика чтения изображения 4 (обратная сторона, Ч/Б, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 1 (обратная сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD OF2BW1BK Регулировка смещения датчика чтения изображения 2 (обратная сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Center) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 3 (обратная сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 3 (Front) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 4 (обратная сторона, Ч/Б, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 2 (обратная сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Rear) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 3 (обратная сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 3 (Center) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервисный режим принтера) > ADJUST (Режим регулировки) > CCD OF3BW3BK Регулировка смещения датчика чтения изображения 4 (обратная сторона, Ч/Б, 300x300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для обратной стороны) в режиме чёрно-белого при 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 1 (лицевая сторона, цветная, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для лицевой стороны) в цветном режиме при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 2 (лицевая сторона, цветная, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 2 (Center) блока Scanner Unit (для лицевой стороны) в цветном режиме при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 4 (лицевая сторона, цветная, 300dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 4 (Front) блока Scanner Unit (для лицевой стороны) в цветном режиме при 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика чтения изображения 1 (лицевая сторона, цветная, 600dpi). Отрегулируйте смещение (уровень чёрного) датчика чтения изображения 1 (Rear) блока Scanner Unit (для лицевой стороны) в цветном режиме при 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB / очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Значение смещения автоматически обновляется при выполнении CL-AGC.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OFST2CL1 Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для передней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB / очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Значение смещения автоматически обновляется при выполнении CL-AGC.
Регулировка смещения датчика считывания изображения 4 (передняя сторона, цвет, 600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для передней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB / очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Значение смещения автоматически обновляется при выполнении CL-AGC.
Регулировка смещения датчика считывания изображения 1 (передняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для передней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 3 (передняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для передней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OFST3CL3 Регулировка смещения датчика считывания изображения 4 (передняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для передней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-CL0BK Регулировка смещения датчика считывания изображения 1 (задняя сторона, цвет, 300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для задней стороны) в цветном режиме с 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-CL1BK Регулировка смещения датчика считывания изображения 2 (задняя сторона, цвет, 300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для задней стороны) в цветном режиме с 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-CL2BK Регулировка смещения датчика считывания изображения 3 (задняя сторона, цвет, 300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для задней стороны) в цветном режиме с 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
OF-CL3BK Регулировка смещения датчика считывания изображения 4 (задняя сторона, цвет, 300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для задней стороны) в цветном режиме с 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OF2CL0BK Регулировка смещения датчика считывания изображения 1 (задняя сторона, цвет, 600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для задней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (задняя сторона, цвет, 600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для задней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 3 (задняя сторона, цвет, 600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для задней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 4 (задняя сторона, цвет, 600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для задней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 1 (задняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для задней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OF3CL1BK Регулировка смещения датчика считывания изображения 2 (задняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для задней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 3 (задняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для задней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 4 (задняя сторона, цвет, 300x300dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для задней стороны) в цветном режиме с 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 1 (передняя сторона, цвет, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в цветном режиме с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для передней стороны) в цветном режиме с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OFST4CL2 Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для передней стороны) в цветном режиме с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для передней стороны) в цветном режиме с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 1 (передняя сторона, цвет, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в цветном режиме с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для передней стороны) в цветном режиме с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для передней стороны) в цветном режиме с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OFST5CL3 Регулировка смещения датчика считывания изображения 2 (передняя сторона, цвет, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для передней стороны) в цветном режиме с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 1 (передняя сторона, ЧБ, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, ЧБ, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, ЧБ, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, ЧБ, 300x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD OFST5BW0 Регулировка смещения датчика считывания изображения 1 (передняя сторона, ЧБ, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, ЧБ, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 2 (Center) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, ЧБ, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 3 (Front) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка смещения датчика считывания изображения 2 (передняя сторона, ЧБ, 600x600dpi) Детали Отрегулировать смещение (уровень черного) датчика считывания изображения 4 (Front) узла сканера (для передней стороны) в режиме ЧБ с доской копирования 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика считывания изображения 1 (передняя сторона, ЧБ) Детали Отрегулировать усиление датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в черном режиме с 300dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервисный режим принтера) > РЕГУЛИРОВКА (Режим регулировки) > CCD GAIN2BW0 Регулировка усиления датчика считывания изображения 1 (передняя сторона, ЧБ, 600dpi) Детали Отрегулировать усиление датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в черном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика считывания изображения 1 (передняя сторона, ЧБ, 600dpi) Детали Отрегулировать усиление датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в черном режиме с 300 x 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика считывания изображения 1 (передняя сторона, цвет, 300dpi) Детали Отрегулировать усиление датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в цветном режиме с 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика считывания изображения 1 (передняя сторона, цвет, 600dpi) Детали Отрегулировать усиление датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика считывания изображения 1 (передняя сторона, цвет, 300x300dpi) Детали Отрегулировать усиление датчика считывания изображения 1 (Rear) узла сканера (для передней стороны) в цветном режиме с 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
Введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD GA-BW0BK Регулировка усиления датчика чтения изображения 1 (задняя сторона, ч/б, 300dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (задняя сторона, ч/б, 600dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (задняя сторона, ч/б, 300x300dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (задняя сторона, цвет, 300dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (задняя сторона, цвет, 600dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD GA3CL0BK Регулировка усиления датчика чтения изображения 1 (задняя сторона, цвет, 300x300dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (передняя сторона, ч/б, 300x600dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением копировального стола 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (передняя сторона, ч/б, 600x600dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением копировального стола 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (передняя сторона, цвет, 300x600dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для передней стороны) в цветном режиме с разрешением копировального стола 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка усиления датчика чтения изображения 1 (передняя сторона, цвет, 600x600dpi) Подробно Отрегулируйте усиление датчика чтения изображения 1 (Rear) узла Scanner Unit (для передней стороны) в цветном режиме с разрешением копировального стола 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD LED-BW-R Регулировка времени включения светодиода красного цвета узла Scanner Unit (передняя сторона, ч/б) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для передней стороны) в режиме ч/б.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (передняя сторона, ч/б) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для передней стороны) в режиме ч/б.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (передняя сторона, ч/б) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для передней стороны) в режиме ч/б.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (передняя сторона, ч/б, 600dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (передняя сторона, ч/б, 600dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD LED2BW-B Регулировка времени включения светодиода синего цвета узла Scanner Unit (передняя сторона, ч/б, 600dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (передняя сторона, ч/б, 300x300dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (передняя сторона, ч/б, 300x300dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (передняя сторона, ч/б, 300x300dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для передней стороны) в режиме ч/б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (передняя сторона, цвет) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для передней стороны) в цветном режиме.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD LED-CL-G Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (передняя сторона, цвет) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для передней стороны) в цветном режиме.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (передняя сторона, цвет) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для передней стороны) в цветном режиме.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу OK.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (передняя сторона, цвет, 600dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для передней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (передняя сторона, цвет, 600dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для передней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (передняя сторона, цвет, 600dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для передней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD LED3CL-R Регулировка времени включения светодиода красного цвета узла Scanner Unit (передняя сторона, цвет, 300x300dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для передней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (передняя сторона, цвет, 300x300dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для передней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (передняя сторона, цвет, 300x300dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для передней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (задняя сторона, ч/б, 300dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (задняя сторона, ч/б, 300dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD LE-BWBBK Регулировка времени включения светодиода синего цвета узла Scanner Unit (задняя сторона, ч/б, 300dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (задняя сторона, ч/б, 600dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (задняя сторона, ч/б, 600dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (задняя сторона, ч/б, 600dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для задней стороны) в режиме ч/б с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (задняя сторона, цвет, 300dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Режим обслуживания принтера) > ADJUST (Режим регулировки) > CCD LE-CLGBK Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (задняя сторона, цвет, 300dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (задняя сторона, цвет, 300dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода красного цвета узла Scanner Unit (задняя сторона, цвет, 600dpi) Подробно Отрегулируйте время включения светодиода красного цвета узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода зелёного цвета узла Scanner Unit (задняя сторона, цвет, 600dpi) Подробно Отрегулируйте время включения светодиода зелёного цвета узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени включения светодиода синего цвета узла Scanner Unit (задняя сторона, цвет, 600dpi) Подробно Отрегулируйте время включения светодиода синего цвета узла Scanner Unit (для задней стороны) в цветном режиме с разрешением 600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > CCD LE3BWRBK Регулировка времени свечения красного светодиода Scanner Unit (задняя сторона, Ч/Б, 300x300dpi) Описание Отрегулируйте время свечения красного светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения зелёного светодиода Scanner Unit (задняя сторона, Ч/Б, 300x300dpi) Описание Отрегулируйте время свечения зелёного светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения синего светодиода Scanner Unit (задняя сторона, Ч/Б, 300x300dpi) Описание Отрегулируйте время свечения синего светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения красного светодиода Scanner Unit (задняя сторона, Цветной, 300x300dpi) Описание Отрегулируйте время свечения красного светодиода Scanner Unit (для задней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения зелёного светодиода Scanner Unit (задняя сторона, Цветной, 300x300dpi) Описание Отрегулируйте время свечения зелёного светодиода Scanner Unit (для задней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > CCD LE3CLBBK Регулировка времени свечения синего светодиода Scanner Unit (задняя сторона, Цветной, 300x300dpi) Описание Отрегулируйте время свечения синего светодиода Scanner Unit (для задней стороны) в цветном режиме с разрешением 300x300 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения красного светодиода Scanner Unit (передняя сторона, Ч/Б, 300x600dpi) Описание Отрегулируйте время свечения красного светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с стеклом оригиналов 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения зелёного светодиода Scanner Unit (передняя сторона, Ч/Б, 300x600dpi) Описание Отрегулируйте время свечения зелёного светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с стеклом оригиналов 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения синего светодиода Scanner Unit (передняя сторона, Ч/Б, 300x600dpi) Описание Отрегулируйте время свечения синего светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с стеклом оригиналов 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения красного светодиода Scanner Unit (передняя сторона, Ч/Б, 600x600dpi) Описание Отрегулируйте время свечения красного светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с стеклом оригиналов 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > CCD LED5BW-G Регулировка времени свечения зелёного светодиода Scanner Unit (передняя сторона, Ч/Б, 600x600dpi) Описание Отрегулируйте время свечения зелёного светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с стеклом оригиналов 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения синего светодиода Scanner Unit (передняя сторона, Ч/Б, 600x600dpi) Описание Отрегулируйте время свечения синего светодиода Scanner Unit (для задней стороны) в режиме Ч/Б с стеклом оригиналов 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения красного светодиода Scanner Unit (передняя сторона, цветной, 300x600dpi) Описание Отрегулируйте время свечения красного светодиода Scanner Unit (для задней стороны) в цветном режиме с стеклом оригиналов 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения зелёного светодиода Scanner Unit (передняя сторона, цветной, 300x600dpi) Описание Отрегулируйте время свечения зелёного светодиода Scanner Unit (для задней стороны) в цветном режиме с стеклом оригиналов 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения синего светодиода Scanner Unit (передняя сторона, цветной, 300x600dpi) Описание Отрегулируйте время свечения синего светодиода Scanner Unit (для задней стороны) в цветном режиме с стеклом оригиналов 300x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > CCD LED5CL-R Регулировка времени свечения красного светодиода Scanner Unit (передняя сторона, цветной, 600x600dpi) Описание Отрегулируйте время свечения красного светодиода Scanner Unit (для задней стороны) в цветном режиме с стеклом оригиналов 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения зелёного светодиода Scanner Unit (передняя сторона, цветной, 600x600dpi) Описание Отрегулируйте время свечения зелёного светодиода Scanner Unit (для задней стороны) в цветном режиме с стеклом оригиналов 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка времени свечения синего светодиода Scanner Unit (передняя сторона, цветной, 600x600dpi) Описание Отрегулируйте время свечения синего светодиода Scanner Unit (для задней стороны) в цветном режиме с стеклом оригиналов 600x600 dpi.
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка коэффициента коррекции усиления линейности передней/задней сторон (красный цвет) Описание Отрегулируйте коэффициент коррекции усиления красного цвета линейности передней/задней стороны.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка коэффициента коррекции усиления линейности передней/задней сторон (зелёный цвет) Описание Отрегулируйте коэффициент коррекции усиления зелёного цвета линейности передней/задней стороны.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
Регулировка коэффициента коррекции усиления линейности передней/задней сторон (синий цвет) Описание Отрегулируйте коэффициент коррекции усиления синего цвета линейности передней/задней стороны.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > CCD LNR-OF-R Регулировка коэффициента коррекции смещения линейности передней/задней сторон (красный цвет) Описание Отрегулируйте коэффициент коррекции смещения красного цвета линейности передней/задней стороны.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
LNR-OF-G Регулировка коэффициента коррекции смещения линейности передней/задней сторон (зелёный цвет) Описание Отрегулируйте коэффициент коррекции смещения зелёного цвета линейности передней/задней стороны.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
LNR-OF-B Регулировка коэффициента коррекции усиления линейности передней/задней сторон (синий цвет) Описание Отрегулируйте коэффициент коррекции смещения синего цвета линейности передней/задней стороны.
При замене Main Controller PCB/очистке данных RAM. Метод Adj/Set/Operate: введите значение параметра, затем нажмите клавишу Apply.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > PASCAL OFST-P-K Регулировка плотности чёрного при чтении контрольного отпечатка Описание Отрегулируйте смещение сигнала чтения контрольного отпечатка чёрного цвета при автоматической регулировке градации (полная регулировка).
При замене Main Controller PCB/очистке данных RAM введите значение из сервисной метки.
При увеличении значения изображение после регулировки становится темнее.
- При замене узла Reader Unit - При замене платы Main Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-), затем нажмите Apply.
После изменения установочного значения запишите измененное значение в сервис-метку.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (Сервис-режим принтера) > ADJUST (Режим регулировки) > FEED-ADJ ADJ-MFY Регулировка позиции начала записи в направлении подачи при захвате из Multi-purpose Tray (одностороння печать/2-я сторона двусторонней печати) Описание Отрегулируйте позицию начала записи изображения в направлении подачи при захвате из Multi-purpose Tray.
При изменении значения на 1 верхний край зазора изменяется на 0,001 мм.
+: верхний край зазора увеличивается. (Изображение смещается в сторону конца листа.) -: верхний край зазора уменьшается. (Изображение смещается в сторону начала листа.) При замене платы DC Controller PCB/очистке данных RAM введите значение со сервис-этикетки.
Параметр применяется к 1-й стороне при односторонней печати и 2-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
Регулировка позиции начала записи в направлении горизонтального сканирования при захвате из Multi-purpose Tray (одностороння печать/2-я сторона двусторонней печати) Описание Отрегулируйте позицию начала записи изображения в направлении горизонтального сканирования при захвате из Multi-purpose Tray.
При изменении значения на 1 левый край зазора изменяется на 0,001 мм.
+: Левое поле увеличивается. (Изображение смещается вправо.) -: Левое поле уменьшается. (Изображение смещается влево.) При замене DC Controller PCB/очистке данных RAM введите значение из сервисной этикетки.
Параметр применяется к 1-й стороне при односторонней печати и 2-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
Отрегулируйте позицию начала записи в направлении подачи для изображения на 2-й стороне при захвате из Multi-purpose Tray.
При изменении значения на 1 верхний край зазора изменяется на 0,001 мм.
+: верхний край зазора увеличивается. (Изображение смещается в сторону конца листа.) -: верхний край зазора уменьшается. (Изображение смещается в сторону начала листа.) При замене платы DC Controller PCB/очистке данных RAM введите значение со сервис-этикетки.
Параметр применяется к 1-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
Регулировка позиции начала записи в направлении горизонтального сканирования при захвате из Multi-purpose Tray (1-я сторона двусторонней печати) Описание Отрегулируйте позицию начала записи изображения в направлении горизонтального сканирования для 2-й стороны при захвате из Multi-purpose Tray.
При изменении значения на 1 левый край зазора изменяется на 0,001 мм.
+: Левое поле увеличивается. (Изображение смещается вправо.) -: Левое поле уменьшается. (Изображение смещается влево.) При замене DC Controller PCB/очистке данных RAM введите значение из сервисной этикетки.
Параметр применяется к 1-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM.
Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode for printer) > ADJUST (Adjustment mode) > FEED-ADJ ADJ-C1Y Регулировка позиции начала записи в направлении подачи при захвате из кассеты 1 (односторонняя печать/2-я сторона двусторонней печати) Подробно: отрегулируйте позицию начала записи изображения в направлении подачи при захвате из кассеты 1.
При изменении значения на 1 верхний край зазора изменяется на 0,001 мм.
+: верхний край зазора увеличивается. (Изображение смещается в сторону конца листа.) -: верхний край зазора уменьшается. (Изображение смещается в сторону начала листа.) При замене платы DC Controller PCB/очистке данных RAM введите значение со сервис-этикетки.
Параметр применяется к 1-й стороне при односторонней печати и 2-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
Регулировка позиции начала записи в направлении горизонтального сканирования при захвате из кассеты 1 (односторонняя печать/2-я сторона двусторонней печати) Подробно: отрегулируйте позицию начала записи в направлении горизонтального сканирования для изображения на 1-й стороне при захвате из кассеты 1.
При изменении значения на 1 левый край зазора изменяется на 0,001 мм.
+: Левое поле увеличивается. (Изображение смещается вправо.) -: Левое поле уменьшается. (Изображение смещается влево.) При замене DC Controller PCB/очистке данных RAM введите значение из сервисной этикетки.
Параметр применяется к 1-й стороне при односторонней печати и 2-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
Отрегулируйте позицию начала записи в направлении подачи для изображения на 2-й стороне при захвате из кассеты 1.
При изменении значения на 1 верхний край зазора изменяется на 0,001 мм.
+: верхний край зазора увеличивается. (Изображение смещается в сторону конца листа.) -: верхний край зазора уменьшается. (Изображение смещается в сторону начала листа.) При замене платы DC Controller PCB/очистке данных RAM введите значение со сервис-этикетки.
Параметр применяется к 1-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
Регулировка позиции начала записи в направлении горизонтального сканирования при захвате из кассеты 1 (1-я сторона двусторонней печати) Подробно: отрегулируйте позицию начала записи в направлении горизонтального сканирования для изображения на 2-й стороне при захвате из кассеты 1.
При изменении значения на 1 левый край зазора изменяется на 0,001 мм.
+: Левое поле увеличивается. (Изображение смещается вправо.) -: Левое поле уменьшается. (Изображение смещается влево.) При замене DC Controller PCB/очистке данных RAM введите значение из сервисной этикетки.
Параметр применяется к 1-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode for printer) > ADJUST (Adjustment mode) > FEED-ADJ ADJ-C2Y Регулировка позиции начала записи в направлении подачи при захвате из кассеты 2 (односторонняя печать/2-я сторона двусторонней печати) Подробно: отрегулируйте позицию начала записи изображения в направлении подачи при захвате из кассеты 2.
При изменении значения на 1 верхний край зазора изменяется на 0,001 мм.
+: верхний край зазора увеличивается. (Изображение смещается в сторону конца листа.) -: верхний край зазора уменьшается. (Изображение смещается в сторону начала листа.) При замене платы DC Controller PCB/очистке данных RAM введите значение со сервис-этикетки.
Параметр применяется к 1-й стороне при односторонней печати и 2-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
Регулировка позиции начала записи в направлении горизонтального сканирования при захвате из кассеты 2 (односторонняя печать/2-я сторона двусторонней печати) Подробно: отрегулируйте позицию начала записи в направлении горизонтального сканирования для изображения на 1-й стороне при захвате из кассеты 2.
При изменении значения на 1 левый край зазора изменяется на 0,001 мм.
+: Левое поле увеличивается. (Изображение смещается вправо.) -: Левое поле уменьшается. (Изображение смещается влево.) При замене DC Controller PCB/очистке данных RAM введите значение из сервисной этикетки.
Параметр применяется к 1-й стороне при односторонней печати и 2-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
Отрегулируйте позицию начала записи в направлении подачи для изображения на 2-й стороне при захвате из кассеты 2.
При изменении значения на 1 верхний край зазора изменяется на 0,001 мм.
+: верхний край зазора увеличивается. (Изображение смещается в сторону конца листа.) -: верхний край зазора уменьшается. (Изображение смещается в сторону начала листа.) При замене платы DC Controller PCB/очистке данных RAM введите значение со сервис-этикетки.
Параметр применяется к 1-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
Регулировка позиции начала записи в направлении горизонтального сканирования при захвате из кассеты 2 (1-я сторона двусторонней печати) Подробно: отрегулируйте позицию начала записи в направлении горизонтального сканирования для изображения на 2-й стороне при захвате из кассеты 2.
При изменении значения на 1 левый край зазора изменяется на 0,001 мм.
+: Левое поле увеличивается. (Изображение смещается вправо.) -: Левое поле уменьшается. (Изображение смещается влево.) При замене DC Controller PCB/очистке данных RAM введите значение из сервисной этикетки.
Параметр применяется к 1-й стороне при двусторонней печати.
При замене платы DC Controller PCB/очистке данных RAM Метод регулировки/установки/работы Введите значение (переключайте знак +/- клавишами +/-) и нажмите Apply.
Этот параметр связан с параметром [Adjust Print Position] в [Settings/Registration].
Значение параметра не очищается при выполнении COPIER> FUNCTION> CLEAR> SRVC-DAT.
COPIER (Service mode for printer) > ADJUST (Adjustment mode) > PANEL TOUCHCHK Регулировка позиции координат сенсорной панели Подробно: отрегулируйте позицию координат на сенсорной панели панели управления.
После выполнения регулировки параметр TOUCH-R становится равен 1.
1. Выберите пункт, затем нажмите клавишу Yes.
2. Последовательно нажми девять клавиш "+".
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode for printer) > ADJUST (Adjustment mode) > PANEL TOUCH-R Результат регулировки позиции координат сенсорной панели Подробно: установите, завершена ли регулировка позиции координат на сенсорной панели панели управления.
После завершения регулировки с помощью TOUCHCHK параметр этого пункта становится равен 1.
При замене LCD-панели Способ регулировки/установки/управления: введите значение параметра, затем нажмите клавишу Apply.
COPIER (Service mode for printer) > ADJUST (Adjustment mode) > VIFADJ DEV-HV-K Регулировка значения смещения проявки (Bk) Подробно: отрегулируйте значение смещения проявки цвета Bk.
При возникновении дефекта изображения Способ регулировки/установки/управления: введите значение параметра (переключайте полярность с помощью клавиш +/-), затем нажмите клавишу Apply.
Регулировка значения температуры поверхности пленки закрепления Подробно: отрегулируйте значение температуры поверхности пленки закрепления.
При возникновении дефекта изображения Способ регулировки/установки/управления: введите значение параметра (переключайте полярность с помощью клавиш +/-), затем нажмите клавишу Apply.
Регулировка значения смещения первичного заряда (Bk) Подробно: отрегулируйте значение смещения первичного заряда цвета Bk.
При возникновении дефекта изображения Способ регулировки/установки/управления: введите значение параметра (переключайте полярность с помощью клавиш +/-), затем нажмите клавишу Apply.
Регулировка значения излучения лазера (Bk) Подробно: отрегулируйте значение излучения лазера цвета Bk.
При возникновении дефекта изображения Способ регулировки/установки/управления: введите значение параметра (переключайте полярность с помощью клавиш +/-), затем нажмите клавишу Apply.
Регулировка значения смещения переноса Подробно: отрегулируйте значение смещения переноса при выполнении управления ATVC.
При возникновении дефекта изображения Способ регулировки/установки/управления: введите значение параметра (переключайте полярность с помощью клавиш +/-), затем нажмите клавишу Apply.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode for printer) > FUNCTION (Operation / inspection mode) > INSTALL STRD-POS Автоматическая регулировка позиции чтения при потоковом сканировании Подробно: автоматически отрегулируйте позицию модуля сканера в направлении подачи при потоковом сканировании оригинала с помощью DADF.
Результат регулировки отражается в COPIER> ADJUST> ADJ-XY> STRD-POS.
1. Закрой DADF.
2. Выберите пункт, затем нажмите клавишу Yes.
Операция автоматически останавливается после регулировки.
3. Запиши значение, отображаемое в COPIER> ADJUST> ADJ-XY> STRD-POS, в сервис-этикетку.
Запиши отрегулированное значение в сервис-этикетку.
ВКЛ/ВЫКЛ встроенной системы удаленного мониторинга (Embedded-RDS) Подробно: установите, использовать ли функцию Embedded-RDS.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Убедитесь, что ERDS, RGW-PORT, COM-TEST, COM-RSLT и COM-LOG используются как набор.
0 до 1 0: ВЫКЛ 1: ВКЛ Связанный режим обслуживания COPIER > FUNCTION > INSTALL > RGW-PORT, COM-TEST, COM-RSLT, COM-LOG Дополнение/Примечание Embedded-RDS: функция отправки информации об устройстве, такой как счетчики устройства, сбои и расходные материалы, на сервер удаленного мониторинга через протокол SOAP Установка номера порта сервера удаленного мониторинга при использовании Embedded-RDS Подробно: установите номер порта сервера удаленного мониторинга для использования в Embedded-RDS.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Убедитесь, что ERDS, RGW-PORT, COM-TEST, COM-RSLT и COM-LOG используются как набор.
Embedded-RDS: функция отправки информации об устройстве, такой как счетчики устройства, сбои и расходные материалы, на сервер компании по продажам через протокол SOAP Выполнение теста связи Embedded-RDS Подробно: выполните тест связи Embedded-RDS.
При ошибке подключения информация добавляется в журнал ошибок связи.
При использовании E-RDS Способ регулировки/установки/управления: выберите пункт, затем нажмите клавишу Yes.
Убедитесь, что ERDS, RGW-PORT, COM-TEST, COM-RSLT и COM-LOG используются как набор.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode for printer) > FUNCTION (Operation / inspection mode) > INSTALL COM-RSLT Отображение результата теста связи Embedded-RDS Подробно: отобразите результат теста связи Embedded-RDS.
При использовании E-RDS Способ регулировки/установки/управления: Н/П (только отображение) Предупреждение: убедитесь, что ERDS, RGW-PORT, COM-TEST, COM-RSLT и COM-LOG используются как набор.
Если не в режиме выполнения: Unknown При завершении подключения: OK При ошибке подключения: NG Значение по умолчанию Unknown Связанный режим обслуживания COPIER > FUNCTION > INSTALL > ERDS, RGW-PORT, COM-TEST, COM-LOG Дополнение/Примечание Embedded-RDS: функция отправки информации об устройстве, такой как счетчики устройства, сбои и расходные материалы, на сервер удаленного мониторинга через протокол SOAP Отображение журнала ошибок связи Embedded-RDS Подробно: отобразите журнал ошибок связи Embedded-RDS.
Отображаются даты, время и коды ошибок 5 последних произошедших ошибок.
Что касается информации о деталях ошибок, отчет можно получить путем выполнения ERDS-LOG.
При использовании Embedded-RDS Способ регулировки/установки/управления: Н/П (только отображение) Предупреждение: убедитесь, что ERDS, RGW-PORT, COM-TEST, COM-RSLT и COM-LOG используются как набор.
Embedded-RDS: функция отправки информации об устройстве, такой как счетчики устройства, сбои и расходные материалы, на сервер удаленного мониторинга через протокол SOAP Параметры подключения сервера удаленного мониторинга для Embedded-RDS Подробно: измените URL-адрес сервера, который использует Embedded-RDS.
Введите значение настройки, затем нажмите клавишу OK.
Для применения параметров необходимо выполнить Com-TEST.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Service mode for printer) > FUNCTION (Operation / inspection mode) > INSTALL CDS-CTL Установка страны/региона при использовании CDS Подробно: установите страну/регион для включения CDS.
1. Выберите пункт, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Если значение параметра не установлено в соответствие со страной/регионом филиала компании продаж, необходимое микрокод может не загрузиться.
0 до 9999 Япония: 392, США: 840, Великобритания: 826, Франция: 250, Германия: 276, Италия: 380, Австралия: 36, Сингапур: 702, Нидерланды: 528, Корея: 410, Китай: 156, Тайвань: 158, Испания: 724, Швеция:
Различается в зависимости от местоположения.
Если введён код страны, отсутствующий в настройке, устанавливается значение по умолчанию.
Отображение результатов ввода CDS-CTL Подробно Отображение результатов ввода CDS-CTL Метод Adj/Set/Operate Только отображение Диапазон Display/Adj/Set JP: Japan, US: USA, GB: Great Britain, FR: France, DE: Germany, IT: Italy, AU: Australia, SG:
Bulgaria, TR: Turkey, TH: Thailand, VN: Vietnam, AR: Argentina, IN: India, CA: Canada, LA: Latin America, HK: Hong Kong, UA: Ukraine Значение по умолчанию Зависит от местоположения.
Выполнить тест связи Content Delivery System.
1. Выберите пункт и нажмите клавишу Yes.
2. Проверьте результат в CDS-COM-RSLT.
Отобразить результат выполнения CDS-COM-TEST простым отображением.
Результат выполнения сохраняется при отключении/включении основного питания.
При проверке результата выполнения теста связи Content Delivery System Метод Adj/Set/Operate Только отображение Диапазон Display/Adj/Set OK, NG RMS-RGKY Установка ключа регистрации устройства Подробно Установкой этого пункта заранее можно пропустить экран ввода ключа регистрации устройства при выборе "Счётчик/Информация об устройстве > Служба мониторинга".
Сократить количество этапов подключения UGW путём ввода ключа регистрации устройства для предварительной установки.
Введите значение параметра, затем нажмите клавишу Apply.
Если ничего не введено, отображается экран ввода Device Registration Key.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервис-режим для принтера) > FUNCTION (Режим операции/проверки) > CCD DF-WLVL1 Регулировка уровня белого при считывании на стекле копировального узла (Цвет) Подробно Отрегулировать уровень белого при сканировании стекла копировального узла автоматически путём размещения обычной для пользователя бумаги на стекле копировального узла.
1. Установите бумагу на стекло копирования.
2. Выберите пункт, затем нажмите клавишу Yes.
Обязательно выполните DF-WLVL2 подряд.
Модуль сканера (передняя сторона) рассчитывает коэффициент коррекции уровня белого на основе яркости при считывании на стекле копировального узла, обнаруженной с помощью DF-WLVL1, яркости при потоковом считывании, обнаруженной с помощью DF-WLVL2, и яркости при потоковом считывании, обнаруженной модулем сканера (задняя сторона) с помощью DF-WLVL2.
Регулировка эталона чёрного/белого модуля сканера (передняя сторона) при потоковом считывании (Цвет) Подробно Автоматическая регулировка уровня эталона чёрного/белого модуля сканера (передняя сторона) при потоковом считывании в режиме цвета.
Выполнить регулировку при обоих разрешениях 300 dpi и 600 dpi.
При выполнении этого пункта автоматически рассчитываются значения OFST-CL0/CL1/CL2, GAIN-CL0, LED-CL-R/G/B, OFST2CL0/CL1/CL2, GAIN2CL0 и LED2CL-R/G/B.
1. Установите бумагу на DADF.
2. Выберите пункт, затем нажмите клавишу Yes.
Регулировка эталона чёрного/белого модуля сканера (передняя сторона) при потоковом считывании (Ч/Б) Подробно Автоматическая регулировка уровня эталона чёрного/белого модуля сканера (передняя сторона) при потоковом считывании в режиме чёрного.
Выполнить регулировку при обоих разрешениях 300 dpi и 600 dpi.
При выполнении этого пункта автоматически рассчитываются значения OFST-BW0/BW1/BW2, GAIN-BW0, LED-BW-R/G/B, OFST2BW0/BW1/BW2, GAIN2BW0 и LED2BW-R/G/B.
1. Установите бумагу на DADF.
2. Выберите пункт, затем нажмите клавишу Yes.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервис-режим для принтера) > FUNCTION (Режим операции/проверки) > CCD CL-AGC2 Регулировка эталона чёрного/белого модуля сканера (задняя сторона) при потоковом считывании (Цвет) Подробно Автоматическая регулировка уровня эталона чёрного/белого модуля сканера (задняя сторона) при потоковом считывании в режиме цвета.
Выполнить регулировку при обоих разрешениях 300 dpi и 600 dpi.
При выполнении этого пункта автоматически рассчитываются значения OF-CL0BK/CL1BK/CL2BK, GA-CL0BK, LE-CLRBK/GBK/BBK, OF2CL0BK/CL1BK/CL2BK, GA2CL0BK и LE2CLRBK/GBK/BBK.
1. Установите бумагу на DADF.
2. Выберите пункт, затем нажмите клавишу Yes.
COPIER > ADJUST > CCD > OF-CL0BK/CL1BK/CL2BK, GA-CL0BK, LE-CLRBK/GBK/BBK, OF2CL0BK/CL1BK/CL2BK, GA2CL0BK, LE2CLRBK/GBK/BBK Дополнение/Примечание AGC: Automatic Gain Control BW-AGC2 Регулировка эталона чёрного/белого модуля сканера (задняя сторона) при потоковом считывании (Ч/Б) Подробно Автоматическая регулировка уровня эталона чёрного/белого модуля сканера (задняя сторона) при потоковом считывании в режиме чёрного.
Выполнить регулировку при обоих разрешениях 300 dpi и 600 dpi.
При выполнении этого пункта автоматически рассчитываются значения OF-BW0BK/BW1BK/BW2BK, GA-BW0BK, LE-BWRBK/GBK/BBK, OF2BW0BK/BW1BK/BW2BK, GA2BW0BK и LE2BWRBK/GBK/BBK.
1. Установите бумагу на DADF.
2. Выберите пункт, затем нажмите клавишу Yes.
COPIER > ADJUST > CCD > OF-BW0BK/BW1BK/BW2BK, GA-BW0BK, LE-BWRBK/GBK/BBK, OF2BW0BK/BW1BK/BW2BK, GA2BW0BK, LE2BWRBK/GBK/BBK Дополнение/Примечание AGC: Automatic Gain Control BW-TGT Установка целевого значения затенения чёрного/белого Подробно После установки данных уровня белого (X/Y/Z) для эталонной белой пластины считайте эталонную белую пластину и установите целевое значение затенения чёрного/белого.
При замене стекла копировального узла/модуля сканера Метод Adj/Set/Operate Выберите пункт и нажмите клавишу Apply.
Обязательно выполните этот пункт после выполнения W-PLT-X/Y/Z.
Создать данные коррекции затенения задней стороны бумаги путём сканирования эталонной белой пластины стекла считывания задней стороны бумаги модулем сканера (задняя сторона).
1. Очистите стекло модуля сканера (задняя сторона) и стекла считывания.
2. Закройте DADF.
3. Выберите пункт и нажмите клавишу Apply.
Выполните BK-SHD1, а затем BK-SHD2 в указанном порядке.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервис-режим для принтера) > FUNCTION (Режим операции/проверки) > CCD BK-SHD2 Коррекция затенения задней стороны бумаги 2 Подробно Создать данные коррекции затенения задней стороны бумаги путём сканирования эталонной белой пластины стекла считывания задней стороны бумаги модулем сканера (задняя сторона).
1. Очистите стекло модуля сканера (задняя сторона) и стекла считывания.
2. Закройте DADF.
3. Выберите пункт и нажмите клавишу Apply.
Выполните BK-SHD1, а затем BK-SHD2 в указанном порядке.
Для регулировки белого уровня при потоковом сканировании путём установки бумаги, обычно используемой пользователем, на DADF.
1. Установите бумагу на DADF.
2. Выберите пункт, затем нажмите клавишу Yes.
Обязательно выполните этот элемент после DF-WLVL1.
Модуль сканера (передняя сторона) рассчитывает коэффициент коррекции уровня белого на основе яркости при считывании на стекле копировального узла, обнаруженной с помощью DF-WLVL1, яркости при потоковом считывании, обнаруженной с помощью DF-WLVL2, и яркости при потоковом считывании, обнаруженной модулем сканера (задняя сторона) с помощью DF-WLVL2.
COPIER (Сервис-режим для принтера) > FUNCTION (Режим операции/проверки) > CLEAR R-CON Инициализация Reader/DADF Подробно Инициализировать заводские значения регулировки Reader/DADF.
При очистке данных RAM модуля Reader/DADF Метод Adj/Set/Operate Выберите пункт и нажмите клавишу Yes.
Данные RAM очищаются после отключения/включения выключателя основного питания.
Очистка значений настроек сервис-режима Подробно Очистить значения настроек сервис-режима.
Значения настроек пользовательского режима не очищаются.
Заводские значения регулировки Reader/DADF не инициализируются.
1. Выберите пункт, затем нажмите клавишу Yes.
2. Выключите/включите выключатель основного питания.
Очистка служебного счётчика Подробно Очистить счётчик по техническому обслуживанию/запасным частям.
Числитель, напечатанный в списке системной выгрузки, становится 0.
1. Выберите пункт, затем нажмите клавишу Yes.
2. Выключите/включите выключатель основного питания.
Очистка журналов Подробно Очистить журналы управления связью/печати/замятия бумаги/сигнализации/ошибки.
1. Выберите пункт, затем нажмите клавишу Yes.
2. Выключите/включите выключатель основного питания.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (Сервис-режим для принтера) > FUNCTION (Режим операции/проверки) > CLEAR ALL Очистка информации настроек Подробно Очистить/инициализировать следующую информацию настроек в соответствии с местоположением, установленным в LOCALE и SIZE-LC.
- Значения параметров режима Service (исключая счетчик обслуживания) - ID и пароль системного администратора - Управление связью/печать/замятие/сигнал/журнал ошибок - Ошибка E719 (только модели со счетчиком) Следующие элементы не очищаются/не инициализируются.
1. Выберите пункт, затем нажмите клавишу Yes.
2. Выключите/включите выключатель основного питания.
Инициализация значений параметров Embedded-RDS Подробно Для инициализации значений параметров Embedded-RDS.
ВКЛ/ВЫКЛ Embedded-RDS, номер порта Remote Monitoring Server и журнал ошибок связи, установленные в ERDS, RGW-PORT и COM-LOG, очищаются.
При обновлении Bootable в среде Embedded-RDS Способ регулировки/установки/работы Выберите элемент, затем нажмите клавишу Yes.
Использование SRAM в Embedded-RDS зависит от версии Bootable. Поэтому, если инициализация не выполнена при обновлении версии, возникает несогласованность данных.
Embedded-RDS: Функция отправки информации об устройстве, такой как счетчик устройства, отказы и расходные материалы, на Remote Monitoring Server через протокол SOAP PLPW-CLR Очистка пароля параметра безопасности Подробно Для очистки пароля администратора безопасности, установленного в параметрах политики безопасности.
При очистке пароля администратора безопасности Способ регулировки/установки/работы Выберите элемент, затем нажмите клавишу Yes.
Очистка журнала замены картриджа Подробно Для очистки журнала замены картриджа.
Выберите элемент, затем нажмите клавишу Yes.
КОПИР (режим Service для принтера) > ФУНКЦИЯ (режим работы/проверки) > MISC-R SCANLAMP Проверка освещения светодиода блока CIS: передняя сторона Подробно Для включения светодиода сканирования блока Scanner Unit (передняя сторона).
При замене светодиода блока CIS Unit Способ регулировки/установки/работы Выберите элемент, затем нажмите клавишу Yes.
SCAN-ON Выполнение операции чтения копировального планшета Подробно Для выполнения чтения оригинала на стекле копировального планшета.
1. Поместите бумагу на стекло копировального планшета.
2. Выберите пункт, затем нажмите клавишу Yes.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (режим Service для принтера) > ФУНКЦИЯ (режим работы/проверки) > MISC-R SCANLMP2 Проверка освещения светодиода блока CIS: задняя сторона Подробно Для включения светодиода сканирования блока Scanner Unit (задняя сторона).
При замене светодиода блока CIS Unit Способ регулировки/установки/работы Выберите элемент, затем нажмите клавишу Yes.
Выполнение калибровки разницы цвета передней/задней сторон (передняя) Подробно Для чтения PG для калибровки разницы цвета между передней и задней сторонами с помощью блока Scanner Unit (передняя сторона) с целью коррекции разницы цвета между передней и задней сторонами при двусторонней потоковой развертке.
Значительная разница цвета может возникнуть между изображениями передней и задней сторон, отсканированными с помощью DADF, из-за вариаций светодиода и изменений долговечности. Такая разница цвета корректируется путем выполнения 1PSCLB-B после 1PSCLB-A.
1. Поместите бумагу с напечатанным PG в DADF.
2. Выбери элемент, затем нажми OK.
- Не выключайте/не включайте главный выключатель питания во время выполнения 1PSCLB-A, а затем 1PSCLB-B.
- До отображения 1 в обоих 1P-ERR-A и 1P-ERR-B калибровка разницы цвета между передней и задней сторонами не завершена.
Результат выполнения этого элемента отображается в 1P-ERR-A.
Выполнение калибровки разницы цвета передней/задней сторон (задняя) Подробно Для чтения PG для калибровки разницы цвета между передней и задней сторонами с помощью блока Scanner Unit (задняя сторона) с целью коррекции разницы цвета между передней и задней сторонами при двусторонней потоковой развертке.
Значительная разница цвета может возникнуть между изображениями передней и задней сторон, отсканированными с помощью DADF, из-за вариаций светодиода и изменений долговечности. Такая разница цвета корректируется путем выполнения 1PSCLB-B после 1PSCLB-A.
1. Поместите бумагу, использованную в 1PSCLB-A, в DADF так, чтобы передняя сторона была обращена вниз и
голубое изображение было размещено в левой задней части.
2. Выбери элемент, затем нажми OK.
- Не выключайте/не включайте главный выключатель питания во время выполнения 1PSCLB-A, а затем 1PSCLB-B.
- До отображения 1 в обоих 1P-ERR-A и 1P-ERR-B калибровка разницы цвета между передней и задней сторонами не завершена.
Результат выполнения этого элемента отображается в 1P-ERR-B.
ВКЛ/ВЫКЛ установки нижнего предела калибровки разницы цвета передней/задней сторон Подробно Для установки того, устанавливать ли нижний предел целевой разницы цвета для коррекции при коррекции разницы цвета между передней и задней сторонами при двусторонней потоковой развертке.
В некоторых случаях цвета, которые не нуждаются в коррекции, также корректируются при выполнении коррекции разницы цвета при двусторонней потоковой развертке.
Когда установлено значение 1, уровень коррекции регулируется для ослабления эффекта коррекции. Ненужная коррекция не выполняется, но ожидаемый эффект может не быть получен для других цветов.
Результат отражается, когда коррекция разницы цвета выполняется снова после установки.
Когда разница цвета возникает на цветах, которые не имели разницы до коррекции Способ регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ожидаемый результат коррекции может не быть получен.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
КОПИР (режим Service для принтера) > ФУНКЦИЯ (режим работы/проверки) > MISC-R 1PCLBOVR ВКЛ/ВЫКЛ установки верхнего предела калибровки разницы цвета передней/задней сторон Подробно Для установки того, устанавливать ли верхний предел целевой разницы цвета для коррекции при коррекции разницы цвета между передней и задней сторонами при двусторонней потоковой развертке.
При коррекции разницы цвета при двусторонней потоковой развертке иногда выполняется избыточная коррекция.
Когда установлено значение 1 или 2, уровень коррекции регулируется для ослабления эффекта коррекции. Избыточная коррекция не выполняется, но ожидаемый эффект может не быть получен для других цветов.
Результат отражается, когда коррекция разницы цвета выполняется снова после установки.
Когда разница цвета возникает на цветах, которые не имели разницы до коррекции Способ регулировки/установки/работы Введите значение параметра, затем нажмите клавишу Apply.
Ожидаемый результат коррекции может не быть получен.
Инициализация калибровки разницы цвета передней/задней сторон Подробно Для инициализации результата калибровки разницы цвета между передней и задней сторонами.
Выполните этот элемент, если разница цвета не корректируется надлежащим образом, даже если выполнена 1PSCLB-A/B.
Когда результат калибровки неподходящий Способ регулировки/установки/работы Выберите элемент, затем нажмите клавишу Yes.
КОПИР (режим Service для принтера) > ФУНКЦИЯ (режим работы/проверки) > MISC-P SRVC-DAT Вывод списка системных данных/списка системного дампа Подробно Для вывода списка системных данных и списка системного дампа в виде отчета.
Список системных данных: переключатели сервисного ПО и параметры, используемые в функции FAX Список системного дампа: количество отправок/приемов, количество отправленных/полученных страниц, количество отсканированных/напечатанных листов, количество ошибок и т.д.
Выберите элемент, затем нажмите клавишу Yes.
Вывод списка системных данных Подробно Для вывода списка системных данных в виде отчета.
Переключатели сервисного ПО и параметры, используемые в функции FAX, выводятся.
Выберите элемент, затем нажмите клавишу Yes.
Вывод списка системного дампа Детально Выведите список системного дампа в виде отчета.
Выводятся количество отправок/приемов, количество отправленных/полученных страниц, количество распечатанных/прочитанных листов, количество ошибок и т. д.
Выберите элемент, затем нажмите клавишу Yes.
Вывод отчета счетчика Детально Выведите значения счетчика в виде отчета.
Выводится использование функций (чтение, запись, связь и копирование).
Выберите элемент, затем нажмите клавишу Yes.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (режим обслуживания принтера) > FUNCTION (режим эксплуатации/проверки) > MISC-P ERR-LOG Вывод отчета журнала ошибок Детально Выведите журнал ошибок в виде отчета.
Выберите элемент, затем нажмите клавишу Yes.
Вывод отчета спецификаций Детально Выведите спецификации в виде отчета.
Выводятся текущие спецификации устройства, такие как местоположение, информация о модели и версия ПЗУ.
Выберите элемент, затем нажмите клавишу Yes.
Вывод отчета журнала Embedded-RDS Детально Выведите журнал, относящийся к Embedded-RDS, в виде отчета.
Выводятся дата, время и код (8 цифр) каждой возникшей ошибки.
При использовании Embedded-RDS Способ регулировки/установки/эксплуатации Выберите элемент, затем нажмите клавишу Yes.
Embedded-RDS: функция отправки информации об устройстве, такой как счетчик устройства, отказ и расходные материалы, на сервер удаленного мониторинга через протокол SOAP CRG-LOG Отчет журнала замены картриджа Детально Выведите журнал замены картриджа в виде отчета.
При проверке журнала замены картриджа Способ регулировки/установки/эксплуатации Выберите элемент, затем нажмите клавишу Yes.
COPIER (режим обслуживания принтера) > FUNCTION (режим эксплуатации/проверки) > SPLMAN SPL14159 ВКЛ/ВЫКЛ фиксации идентификатора USB-устройства Детально Установите, следует ли зафиксировать идентификатор USB-устройства на "000000000000".
При каждом подключении к машине персональный компьютер пытается установить драйвер. Однако путем фиксации идентификатора USB-устройства компьютер распознает подключение той же машины, поэтому не пытается снова установить драйвер.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Увеличение верхнего поля бумаги Детально Увеличьте поле на передней кромке бумаги.
Увеличение значения на 1 увеличивает поле на 0,1 мм.
Фактически применяется значение, полученное вычитанием установленного значения SPL68676 из установленного значения этого элемента.
Параметры полей, зависящие от работы или основанные на печатаемой области, применяются независимо от параметра этого элемента.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (режим обслуживания принтера) > FUNCTION (режим эксплуатации/проверки) > SPLMAN SPL68676 Уменьшение верхнего поля бумаги Детально Уменьшьте поле на передней кромке бумаги.
Увеличение значения на 1 уменьшает поле на 0,1 мм.
Фактически применяется значение, полученное вычитанием установленного значения этого элемента из установленного значения SPL65677.
Параметры полей, зависящие от работы или основанные на печатаемой области, применяются независимо от параметра этого элемента.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Увеличение левого поля бумаги Детально Увеличьте поля на левой кромке бумаги.
Увеличение значения на 1 увеличивает поле на 0,1 мм.
Фактически применяется значение, полученное вычитанием установленного значения SPL25607 из установленного значения этого элемента.
Параметры полей, зависящие от работы или основанные на печатаемой области, применяются независимо от параметра этого элемента.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Уменьшение левого поля бумаги Детально Уменьшьте поля на левой кромке бумаги.
Увеличение значения на 1 уменьшает поле на 0,1 мм.
Фактически применяется значение, полученное вычитанием установленного значения этого элемента из установленного значения SPL68677.
Параметры полей, зависящие от работы или основанные на печатаемой области, применяются независимо от параметра этого элемента.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Установка полного сброса счетчика идентификатора отдела Детально Установите, следует ли отключить очистку всех счетчиков идентификатора отдела.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Обязательно выполните этот режим после консультации с администратором системы на сайте пользователя.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (режим обслуживания принтера) > FUNCTION (режим эксплуатации/проверки) > SPLMAN SPL78788 Установка сброса счетчика идентификатора отдела Детально Установите, следует ли отключить очистку счетчика идентификатора отдела.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Обязательно выполните этот режим после консультации с администратором системы на сайте пользователя.
Установка режима PCB Off-hook Детально Это режим для срабатывания звонка трубок конкретных производителей при установке режима приема факсов на "Факс/Телефон (автоматическое переключение)".
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
Установите максимальное время смены автоматического сна, отображаемое в [Время автоматического сна] в [Параметры/Регистрация].
Если установлено значение 0, максимально устанавливаемое время составляет 60 минут.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
0 до 2 0: 60 минут 1: 240 минут 2: 120 минут Значение по умолчанию 0 (модель Europe или машина со скоростью печати менее 30 стр./мин, кроме модели Europe)/2 (остальные) Дополнительные функции Параметры режима таймера > Время автоматического сна SPL80100 ВКЛ/ВЫКЛ маскирования левого края изображения: режим книги Детально Установите, следует ли маскировать левый край изображения при чтении копировального стола.
Если установлено значение 0, маскирование с шириной на основе спецификации применяется для каждого задания.
Если установлено значение 1, маскирование отменяется.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
■ Описание пунктов сервис-режима Можно отобразить описание начального экрана, основных пунктов, промежуточных пунктов и вложенных пунктов.
COPIER (режим обслуживания принтера) > FUNCTION (режим эксплуатации/проверки) > SPLMAN SPL27354 Предпочтения обновления без ПК/RMDS Детально Установите предпочтения RMDS для обновления без ПК.
ВКЛ/ВЫКЛ функции Embedded-RDS Детально Установите ВКЛ/ВЫКЛ функции Embedded-RDS.
1. Введите значение параметра, затем нажмите клавишу Apply.
2. Выключите/включите выключатель основного питания.
0 до 1 0: ВКЛ, 1: ВЫКЛ Значение по умолчанию Различается в зависимости от местоположения.
Глава очень большая — показана первая часть. Полная версия доступна в интерактивной инструкции.
