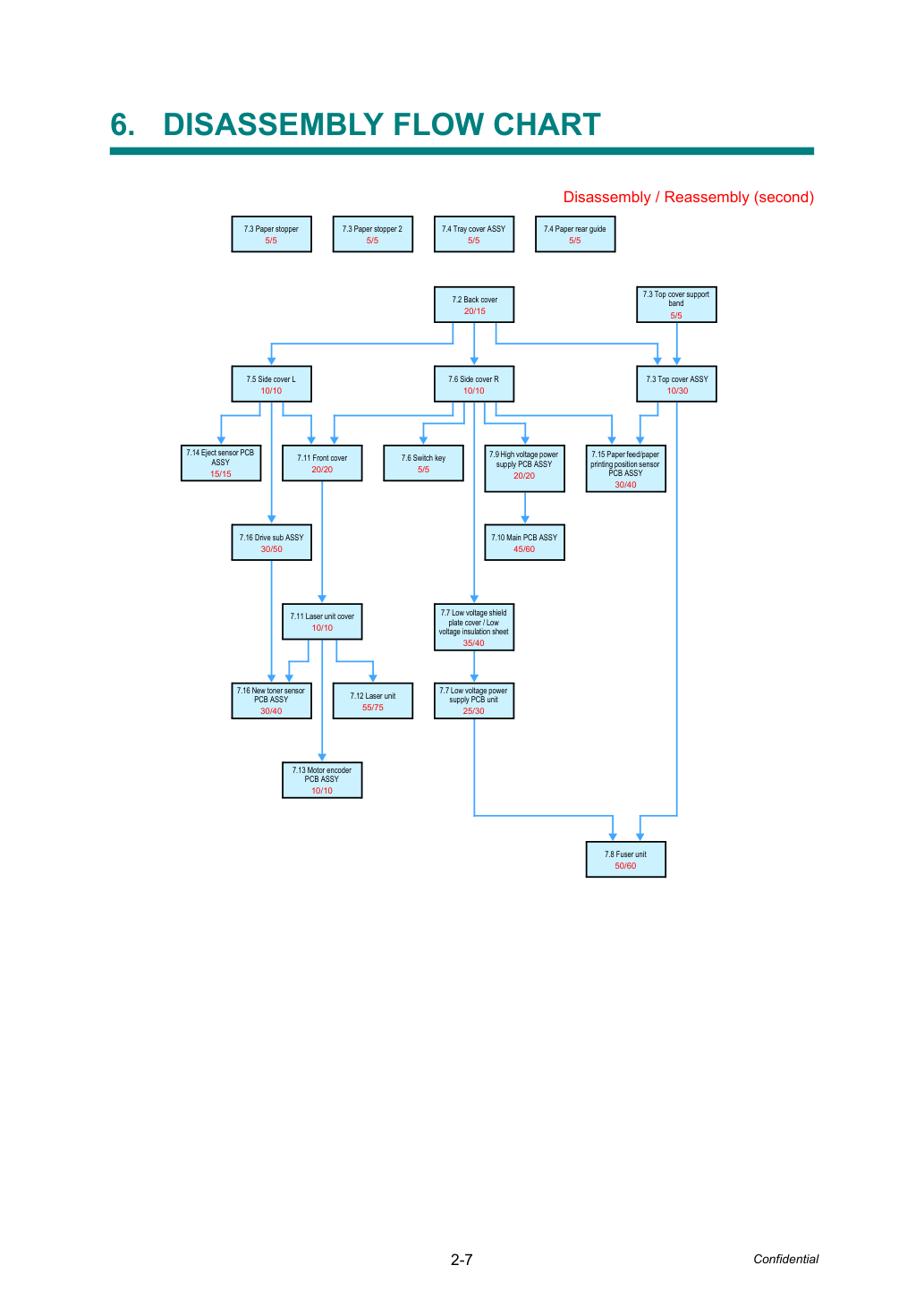

Соблюдай Примечания по устранению неполадок/разборке/сборке во время работ по разборке и сборке.

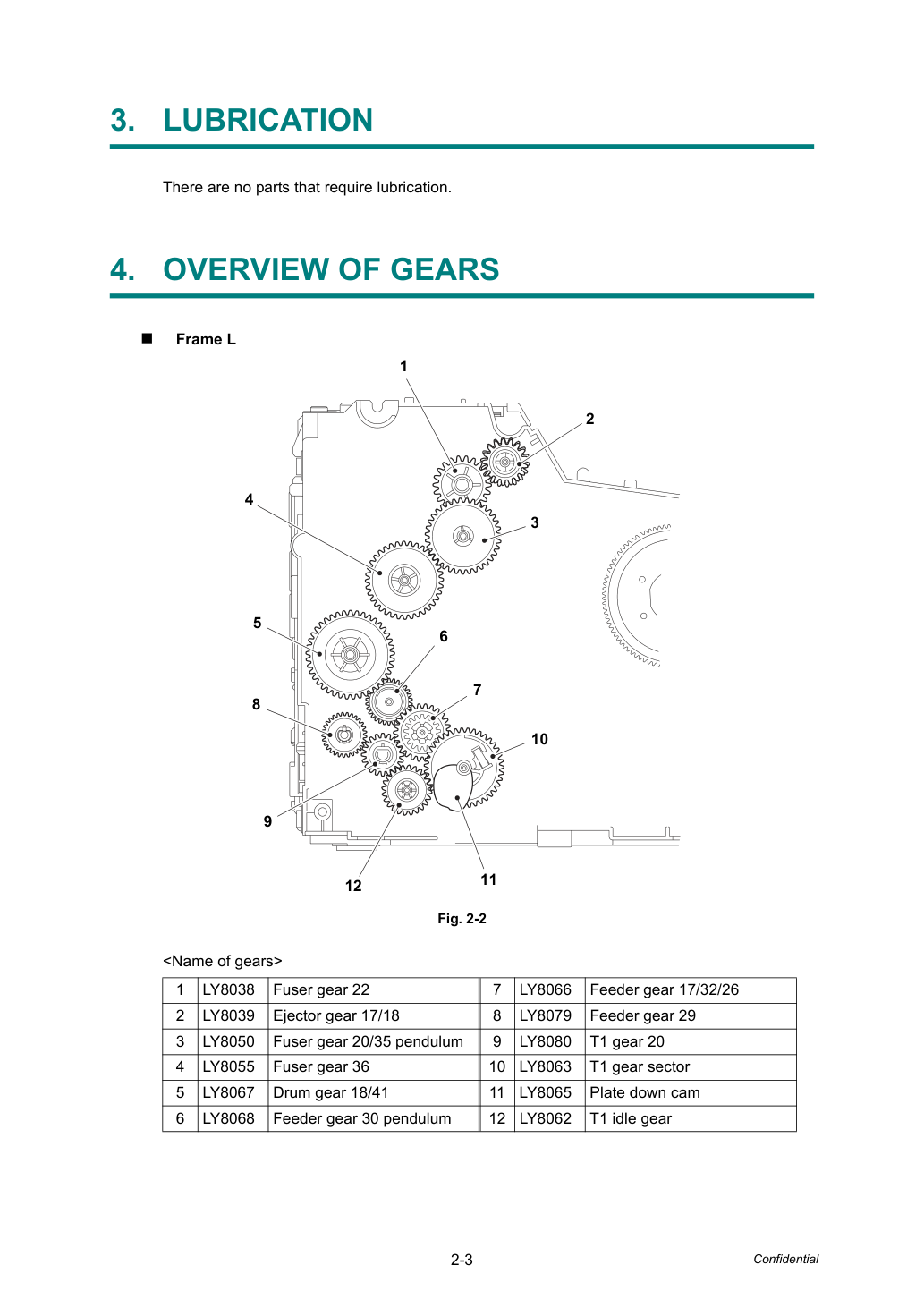

Отсутствуют детали, требующие смазки.

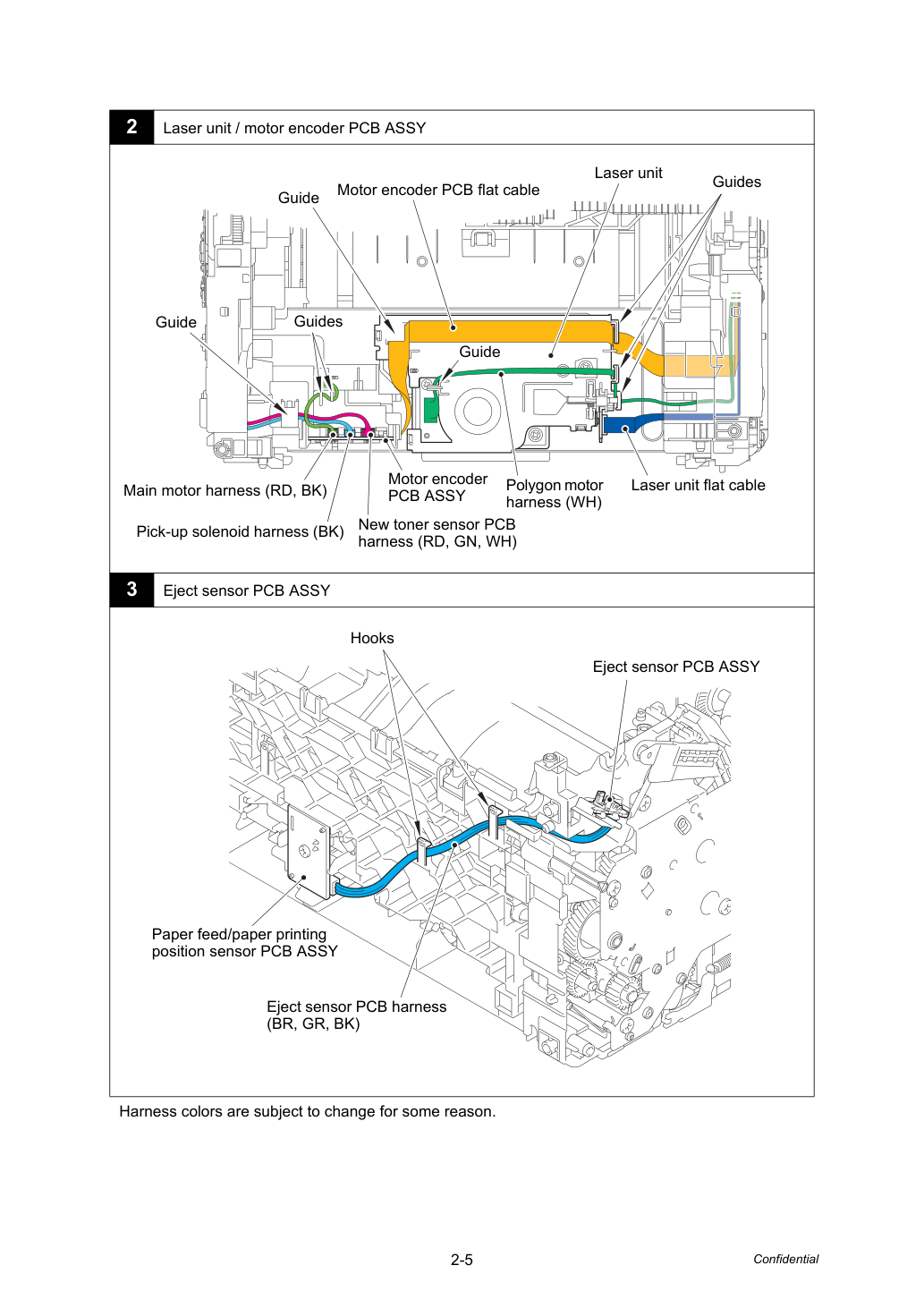

Цвета жгутов могут измениться по некоторым причинам.
Цвета жгутов могут измениться по некоторым причинам.
Цвета жгутов могут измениться по некоторым причинам.
- Отсоедини следующее:
- Снимите следующее:

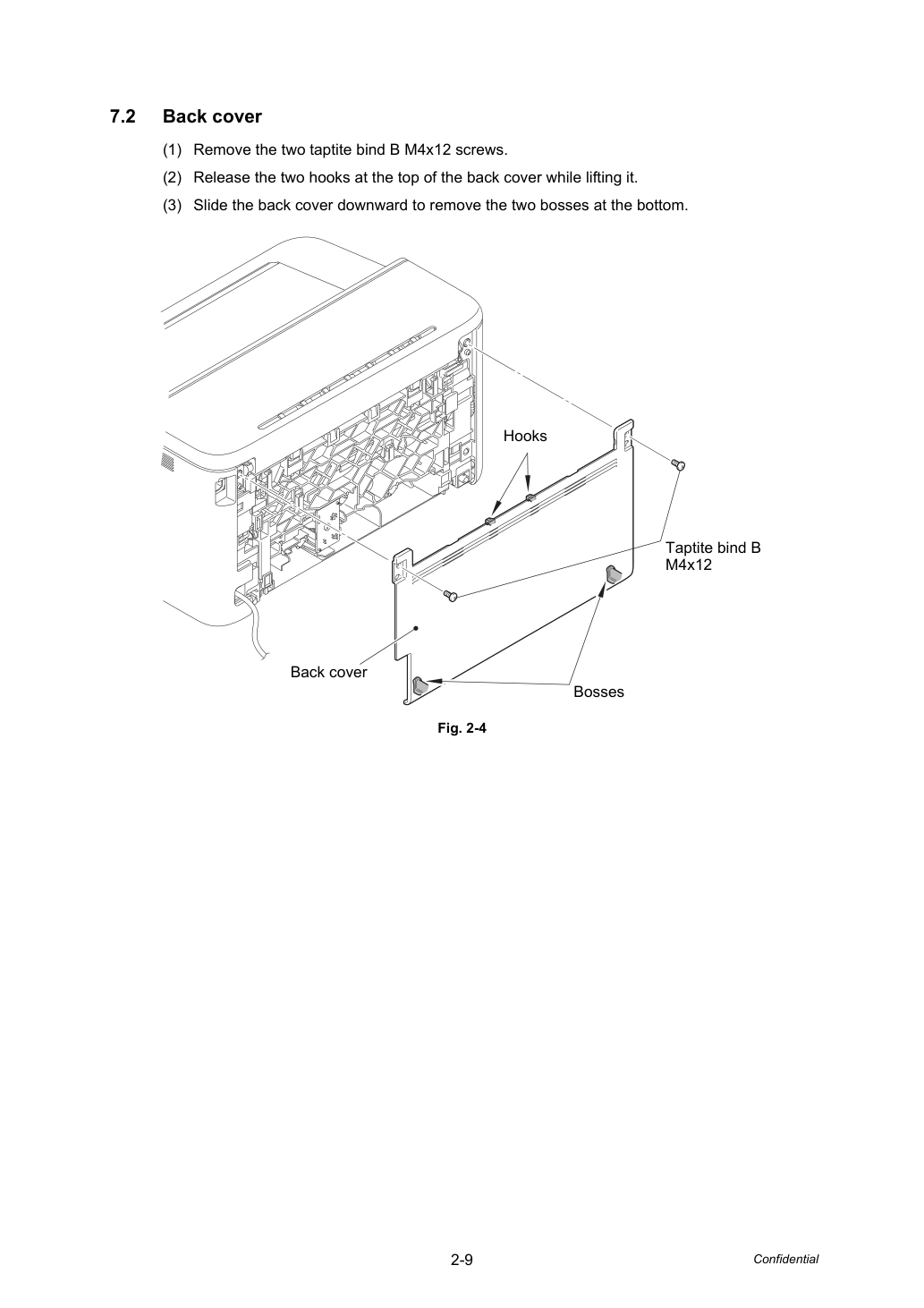

- Удали два винта taptite bind B M4x12.
- Отпусти два крюка в верхней части задней крышки, поднимая её.
- Сдвинь заднюю крышку вниз, чтобы удалить два выступа снизу.

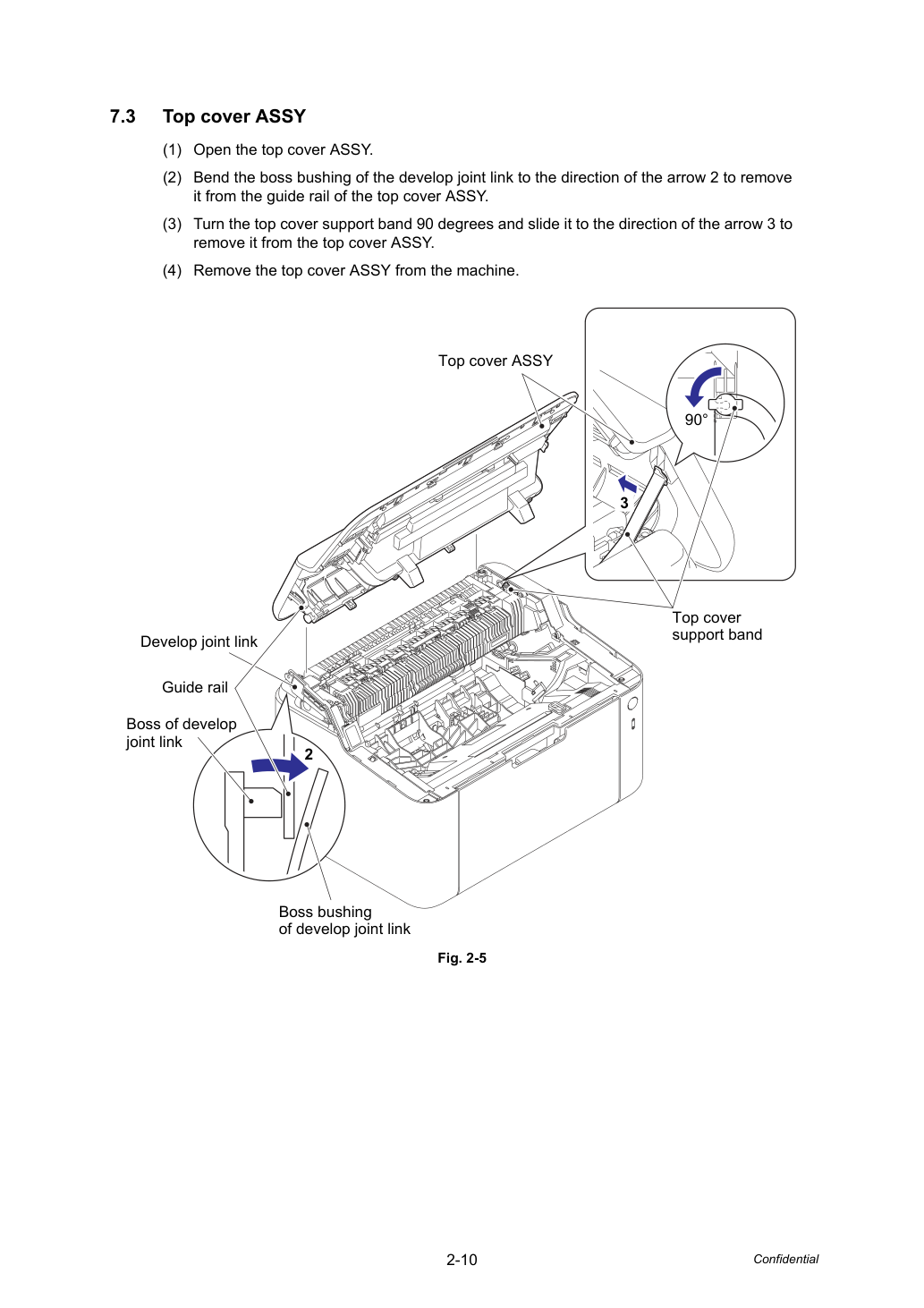

- Открой узел верхней крышки (top cover ASSY).
- Согни выступ втулки шарнира узла развертки в направлении стрелки 2, чтобы удалить его из направляющей рельса узла верхней крышки (top cover ASSY).
- Поверни ленту поддержки верхней крышки на 90 градусов и сдвинь её в направлении стрелки 3, чтобы удалить её из узла верхней крышки (top cover ASSY).
- Удали узел верхней крышки (top cover ASSY) из машины. лента поддержки шарнира узла развертки
- Удали два выступа упора бумаги из узла крышки процесса (process cover ASSY).
- Удали два выступа упора бумаги 2 и удали упор бумаги 2 из упора бумаги.
ASSY для удаления узла крышки процесса (process cover ASSY) из узла верхней крышки (top cover ASSY).

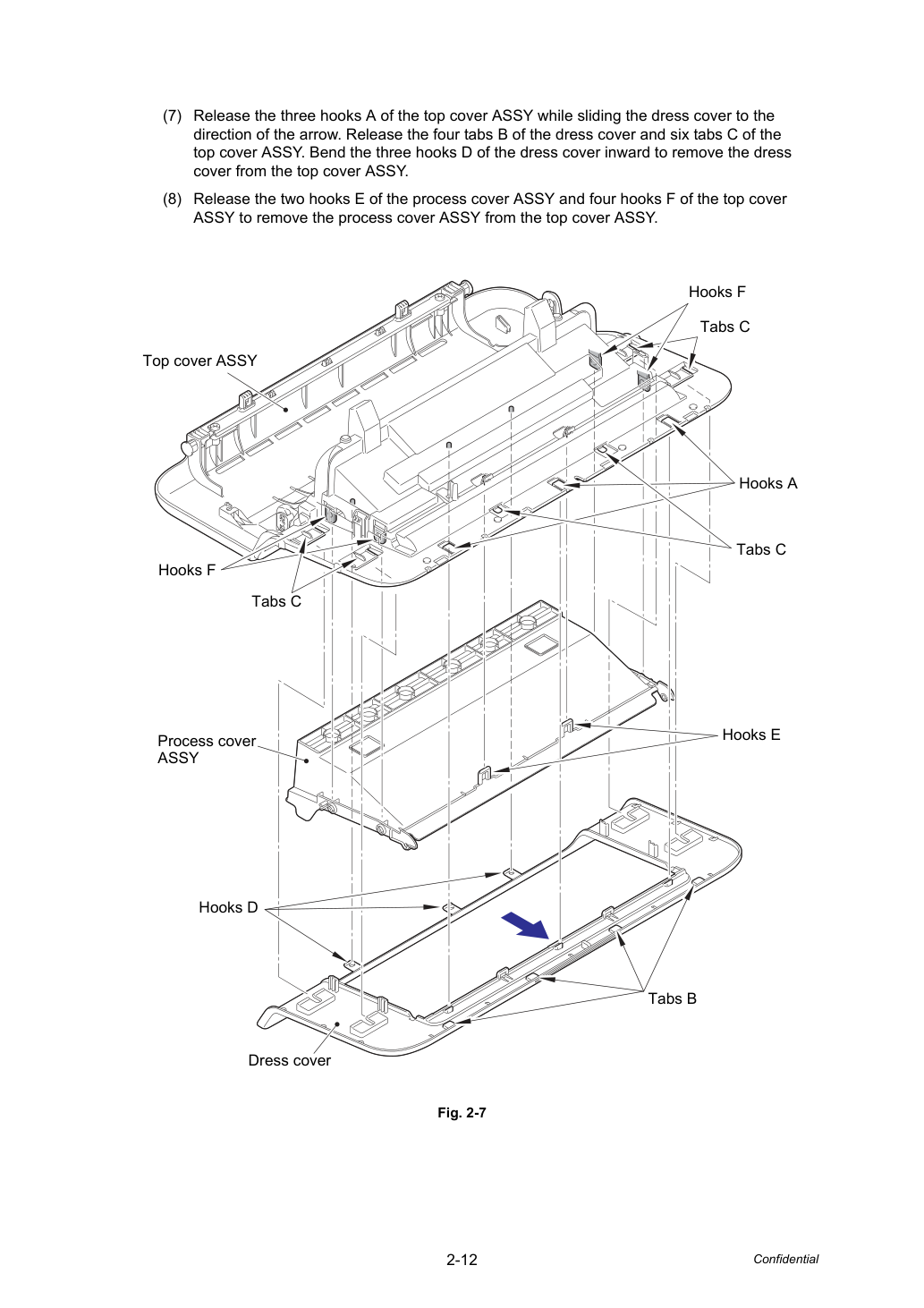

- Отпусти три крюка A узла верхней крышки (top cover ASSY), сдвигая одежду в направлении стрелки. Отпусти четыре язычка B облицовочной крышки и шесть язычков C узла верхней крышки (top cover ASSY). Согни три крюка D облицовочной крышки внутрь, чтобы удалить облицовочную крышку из узла верхней крышки (top cover ASSY).
- Отпусти два крюка E узла крышки процесса (process cover ASSY) и четыре крюка F верхней крышки

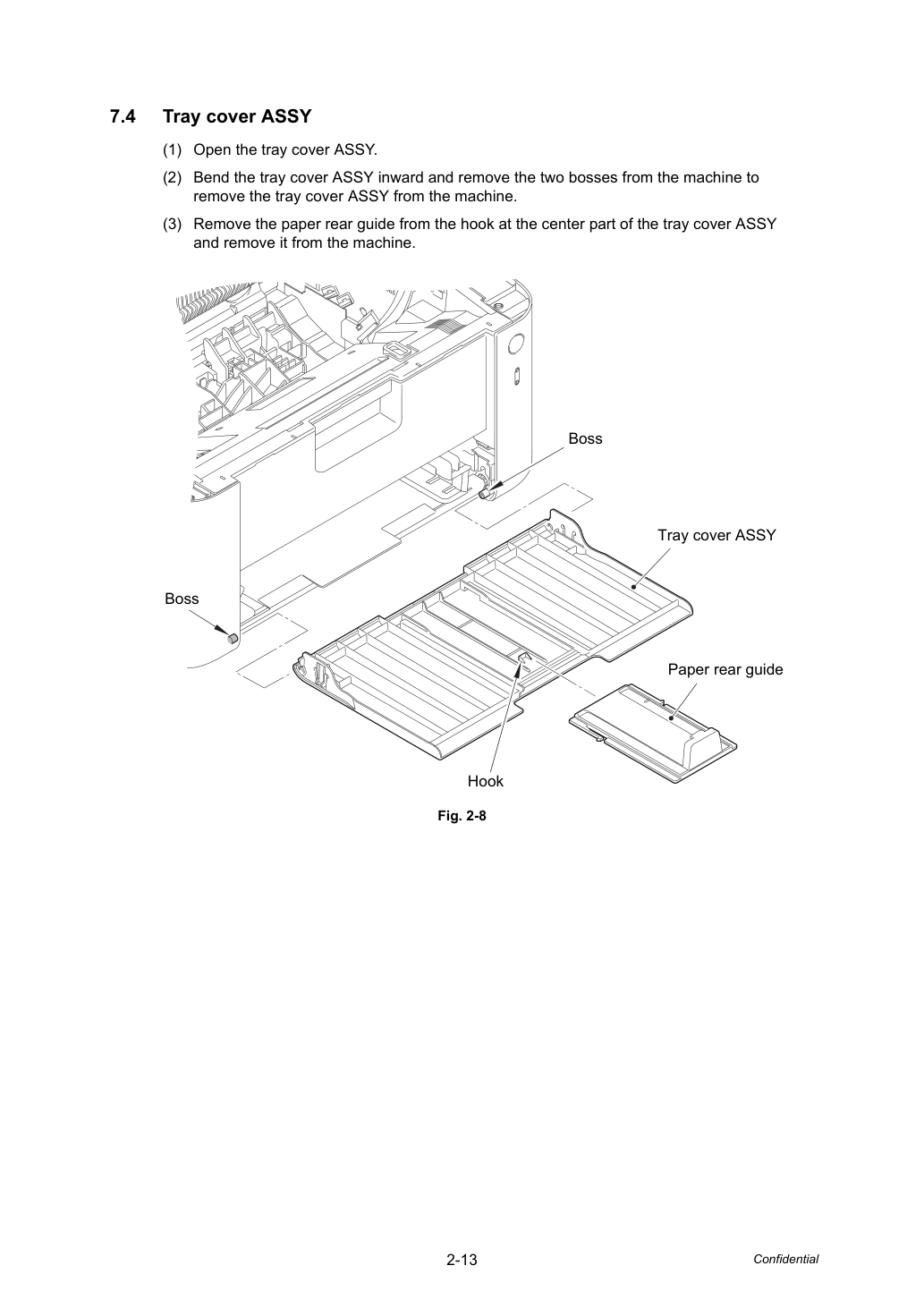

- Открой узел крышки лотка (tray cover ASSY).
- Согни узел крышки лотка (tray cover ASSY) внутрь и удали два выступа из машины, чтобы удалить узел крышки лотка (tray cover ASSY) из машины.
- Удали задний направляющий элемент бумаги из крюка в центральной части узла крышки лотка (tray cover ASSY) и удали его из машины.

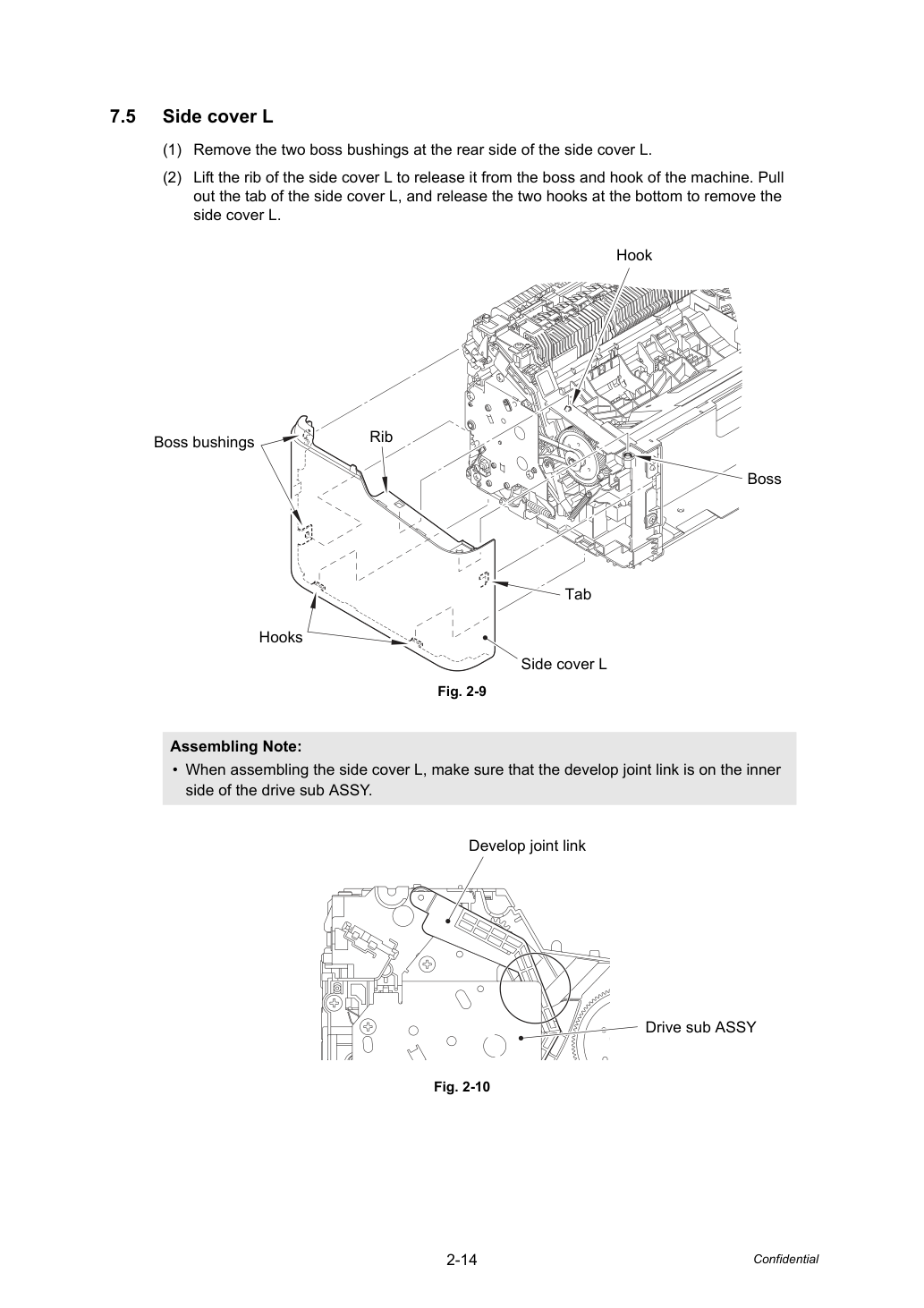

• При сборке боковой крышки L убедись, что шарнир узла развертки находится на внутренней стороне узла вспомогательного привода (drive sub ASSY).
- Удали две втулки выступов с задней стороны боковой крышки L.
- Подними ребро боковой крышки L, чтобы отпустить его от выступа и крюка машины. Вытащи язычок боковой крышки L и отпусти два крюка снизу, чтобы удалить боковую крышку L.

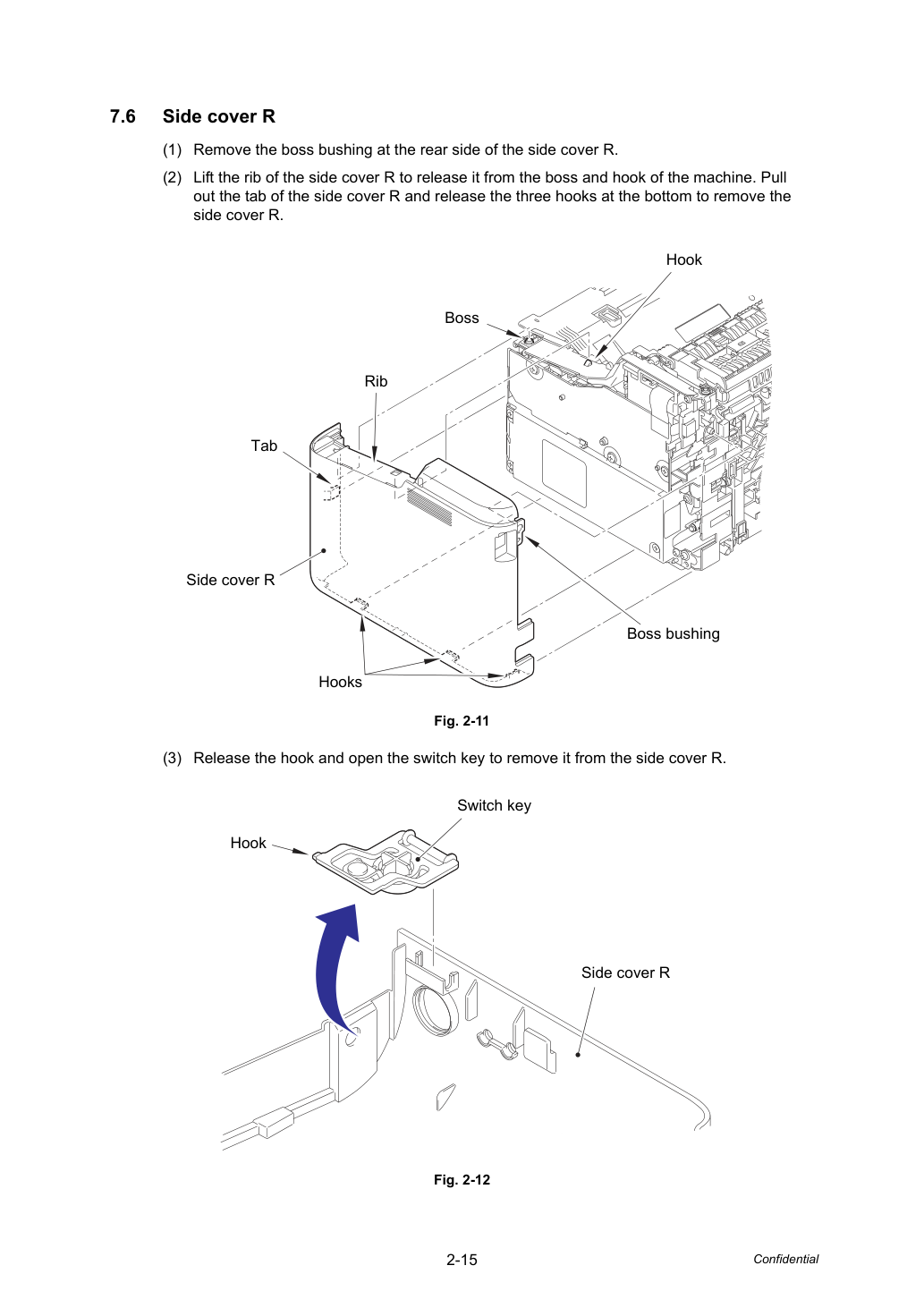

- Удали втулку выступа с задней стороны боковой крышки R.
- Подними ребро боковой крышки R, чтобы отпустить его от выступа и крюка машины. Вытащи язычок боковой крышки R и отпусти три крюка снизу, чтобы удалить боковую крышку R.
- Отпусти крюк и открой ключ переключателя, чтобы удалить его из боковой крышки R.

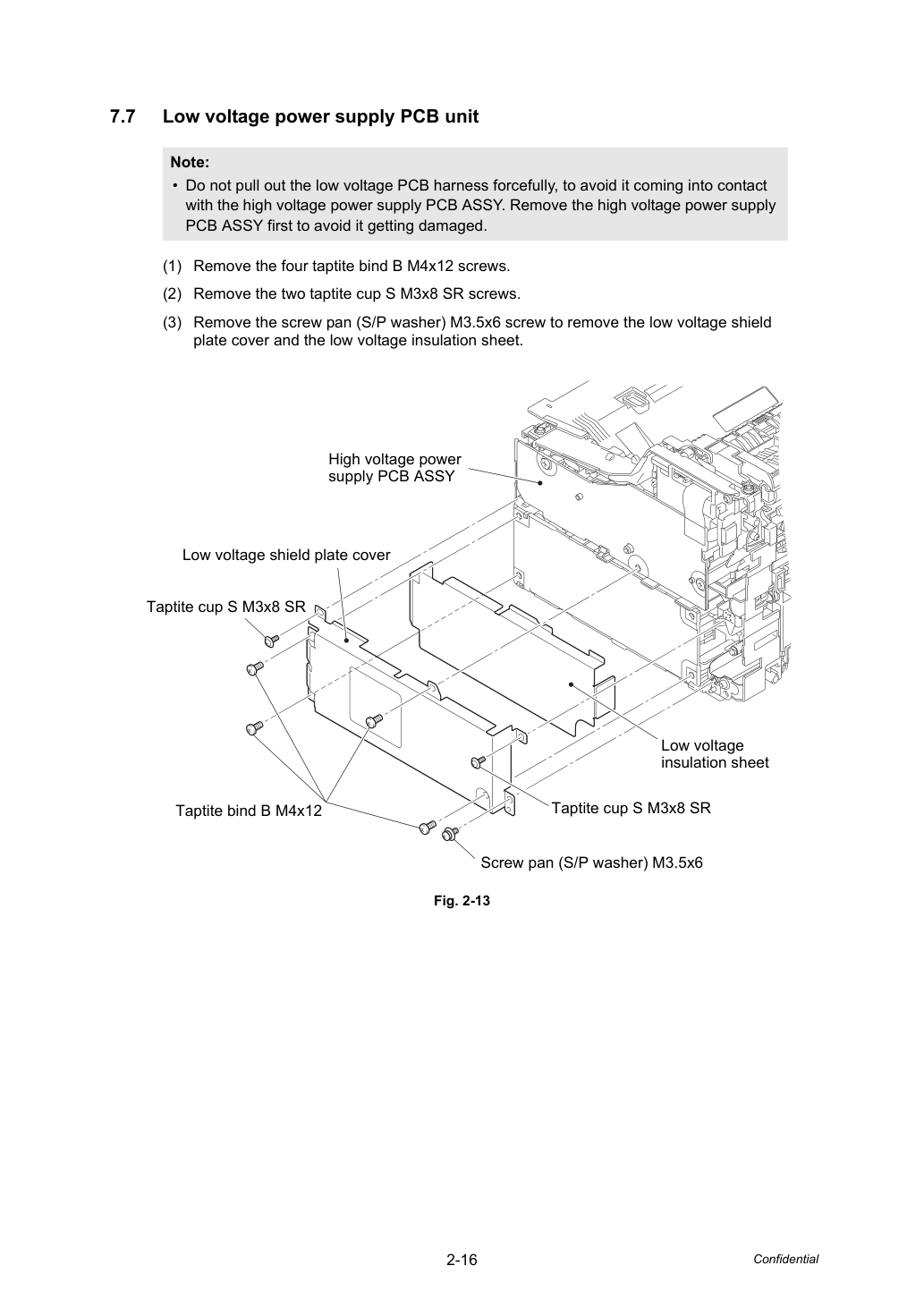

• Не вытягивай жгут низковольтной печатной платы с силой, чтобы избежать контакта с узлом источника питания высокого напряжения (high voltage power supply PCB ASSY). Сначала удали узел источника питания высокого напряжения (high voltage power supply PCB ASSY), чтобы избежать его повреждения.
- Удали четыре винта taptite bind B M4x12.
- Удали два винта taptite cup S M3x8 SR.
- Удали винт pan (S/P washer) M3.5x6, чтобы удалить крышку защитной пластины низкого напряжения и изоляционный лист низкого напряжения. изоляционный лист узла источника питания (supply PCB ASSY)

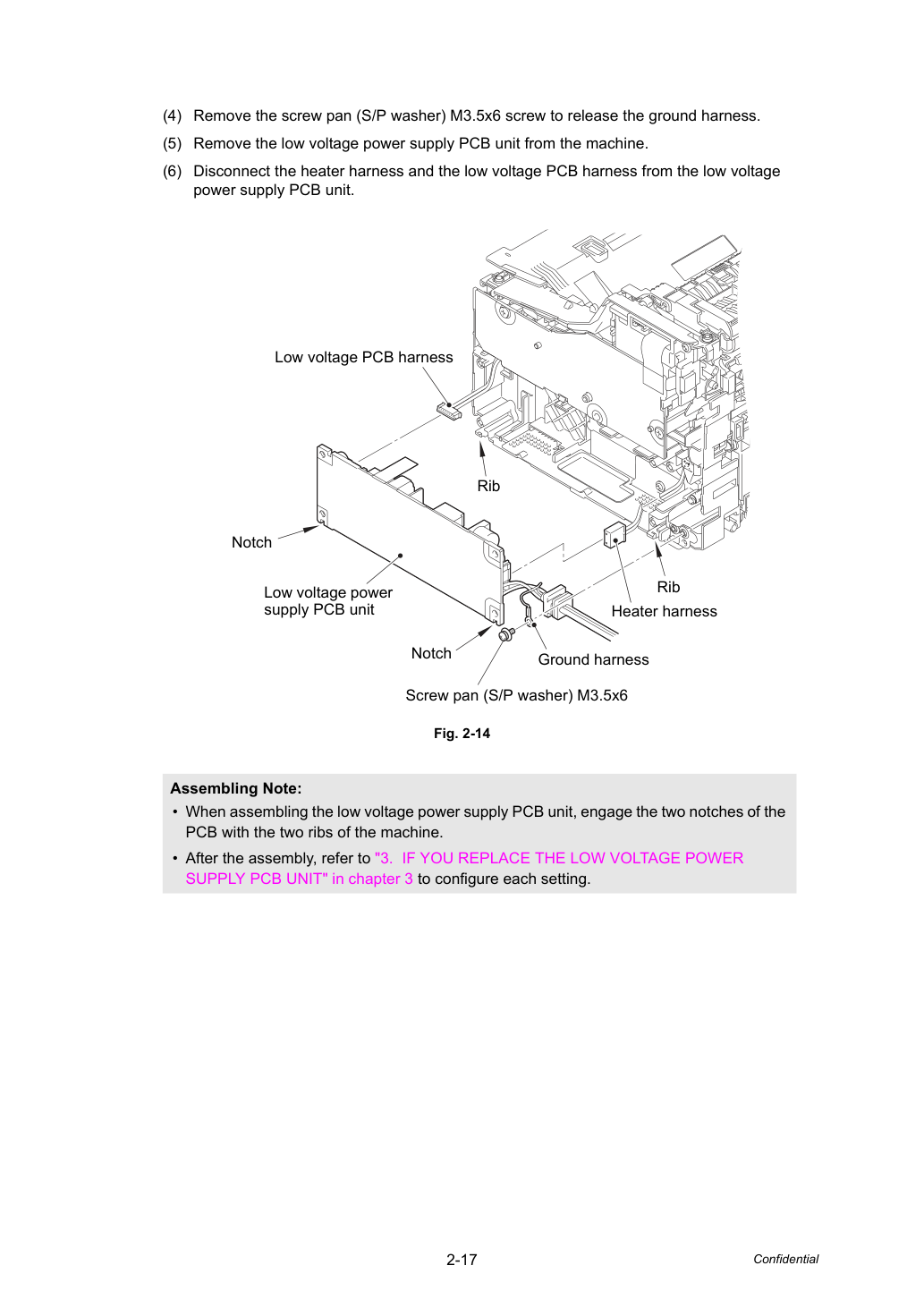

• При сборке блока источника питания низкого напряжения (low voltage power supply PCB unit) вставь две выемки печатной платы в два ребра машины.
• После сборки обратись к разделу «3. IF YOU REPLACE THE LOW VOLTAGE POWER SUPPLY PCB UNIT» в Главе 3 для настройки каждого параметра.
- Удали винт pan (S/P washer) M3.5x6, чтобы отпустить заземляющий жгут.
- Удали блок источника питания низкого напряжения (low voltage power supply PCB unit) из машины.
- Отсоедини жгут нагревателя и жгут низковольтной печатной платы от блока источника питания низкого напряжения (low voltage power supply PCB unit). узел источника питания (supply PCB unit)

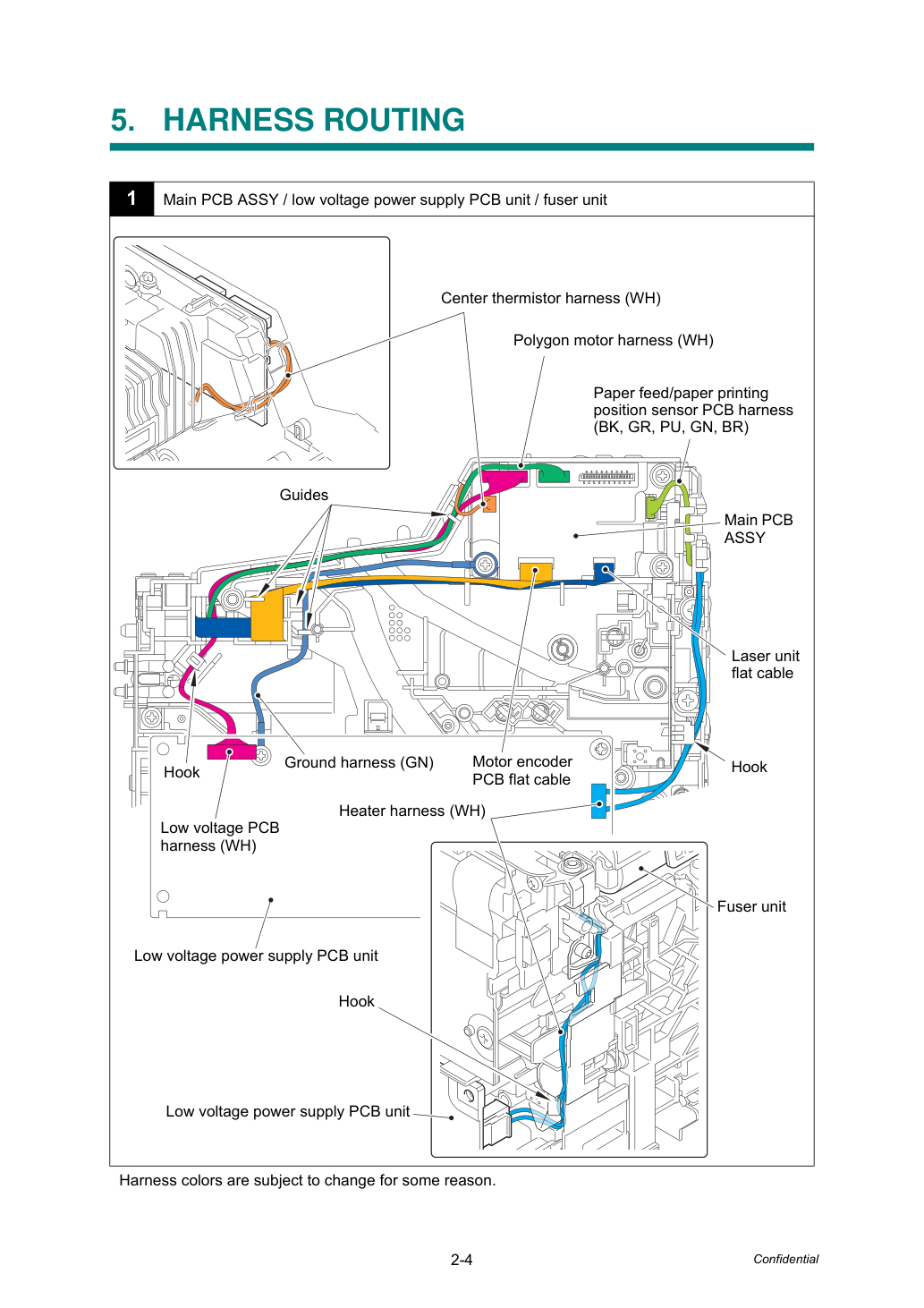

Маршрутизация жгутов: Обратись к разделу «1. Main PCB ASSY / low voltage power supply PCB unit / fuser unit».

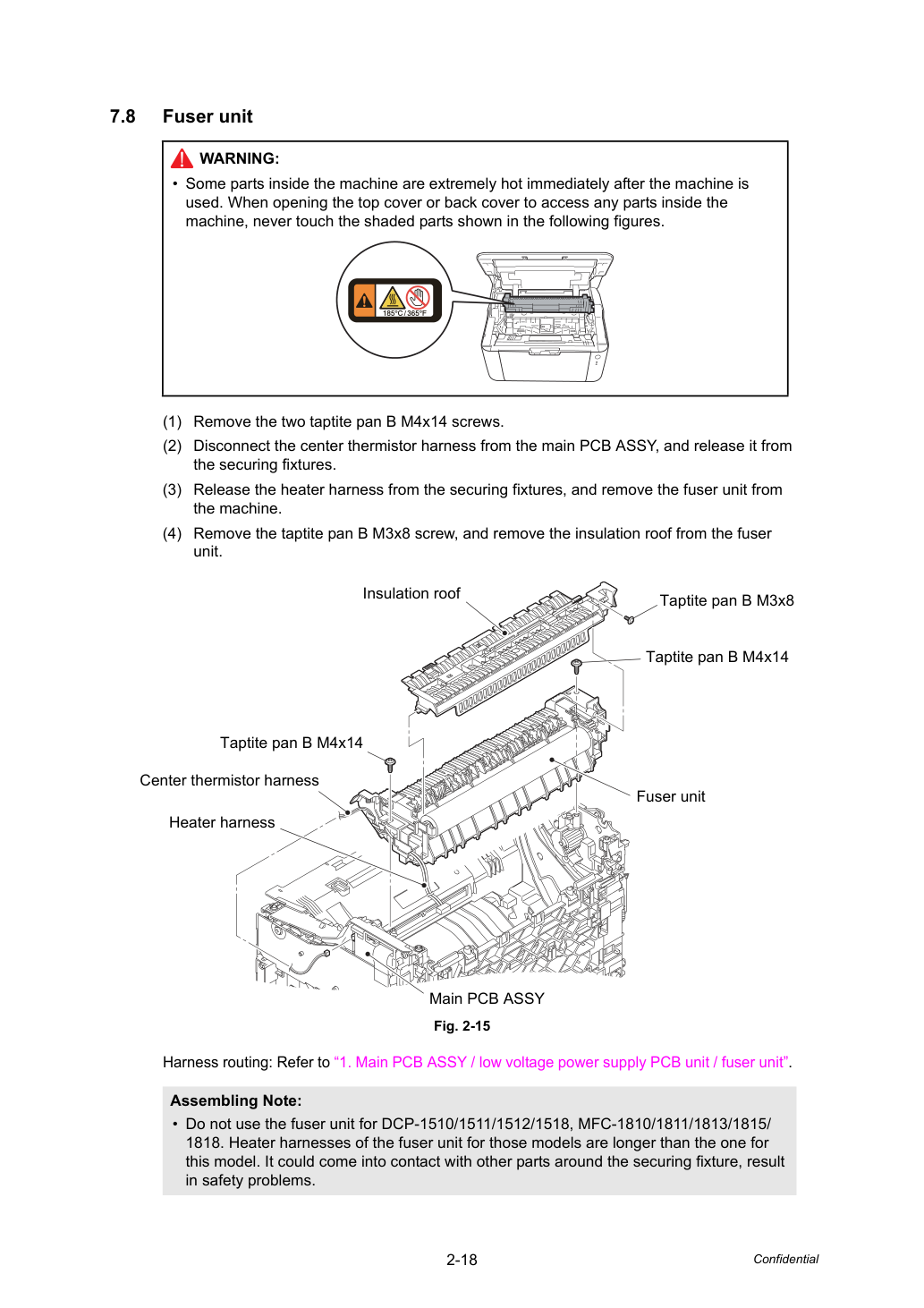

• Некоторые детали внутри машины имеют чрезвычайно высокую температуру сразу после использования машины. При открытии верхней крышки или задней крышки для доступа к любым деталям внутри машины никогда не трогай затемненные части, показанные на следующих рисунках.
• Не используй узел термоузла (fuser unit) для DCP-1510/1511/1512/1518, MFC-1810/1811/1813/1815/1818. Жгуты нагревателя узла термоузла (fuser unit) для этих моделей длиннее, чем для этой модели. Они могут соприкасаться с другими деталями вокруг крепежной скобы, что может привести к проблемам безопасности.
- Снимите два винта с потайной головкой B M4x14.
- Отсоедините жгут центрального термистора от основной платы ASSY и освободите его от крепежных фиксаторов.
- Освободите жгут нагревателя от крепежных фиксаторов и снимите термоузел (Fuser) с аппарата.
- Снимите винт с потайной головкой B M3x8 и снимите изоляционную крышку с термоузла (Fuser).
• После отсоединения плоского кабеля проверьте, что кабель не поврежден на конце и не замкнут. При подключении плоского кабеля не вставляйте его под углом. После вставления проверьте, что кабель не под углом.

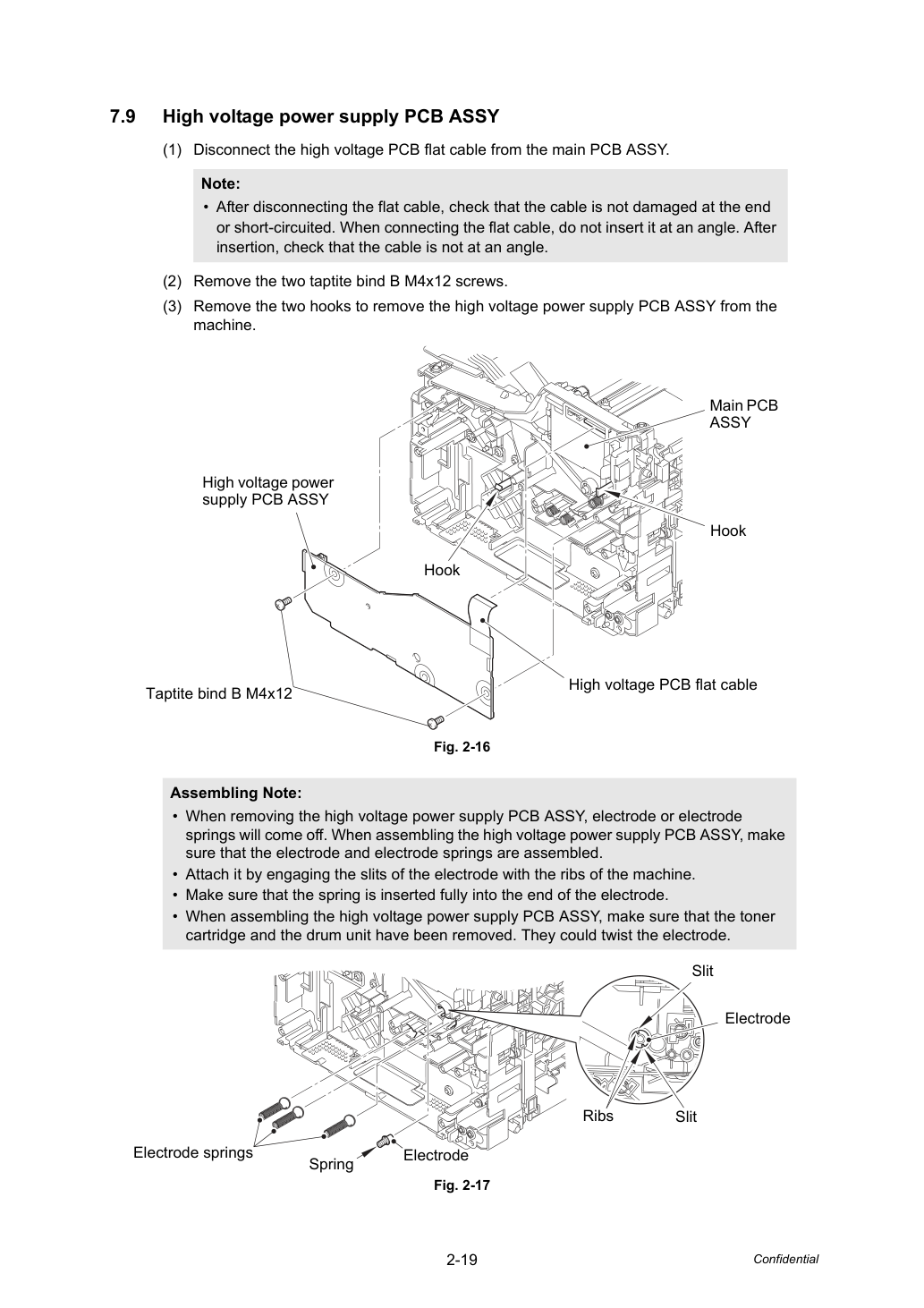

• При снятии блока питания высокого напряжения PCB ASSY электроды или пружины электродов могут отсоединиться. При сборке блока питания высокого напряжения PCB ASSY убедитесь, что электроды и пружины электродов установлены.
• Закрепите, совместив пазы электрода с ребрами аппарата.
• Убедитесь, что пружина полностью вставлена в конец электрода.
• При сборке блока питания высокого напряжения PCB ASSY убедитесь, что картридж тонера и узел барабана удалены. Они могут повредить электрод.
- Отсоедините плоский кабель блока питания высокого напряжения от основной платы PCB ASSY.
- Удали два винта taptite bind B M4x12.
- Снимите два крючка и снимите блок питания высокого напряжения PCB ASSY с аппарата.
Маршрутизация жгутов: Обратись к разделу «1. Main PCB ASSY / low voltage power supply PCB unit / fuser unit».
• Убедитесь, что основная плата PCB ASSY закреплена винтами при подключении или отсоединении жгутов и плоских кабелей.
• После отсоединения плоских кабелей проверьте, что каждый кабель не поврежден на конце и не замкнут. При подключении плоских кабелей не вставляйте их под углом. После вставления проверьте, что кабели не под углом.
• Вставьте изоляционный лист основной платы в зазор между разъемом USB и основной экранирующей пластиной.
• Закрепите изоляционный лист основной платы и основную плату PCB ASSY в порядке, показанном на рисунке выше.
• После сборки обратитесь к разделу "1. IF YOU REPLACE THE MAIN PCB ASSY" в главе 3 для настройки каждого параметра.
- Отклейте нижнюю часть изоляционного листа основной платы.
- Отсоедините все жгуты и плоские кабели от основной платы PCB ASSY.
- Снимите три винта с чашечной головкой S M3x6 SR и снимите жгут заземления, основную плату PCB ASSY и изоляционный лист основной платы с аппарата.

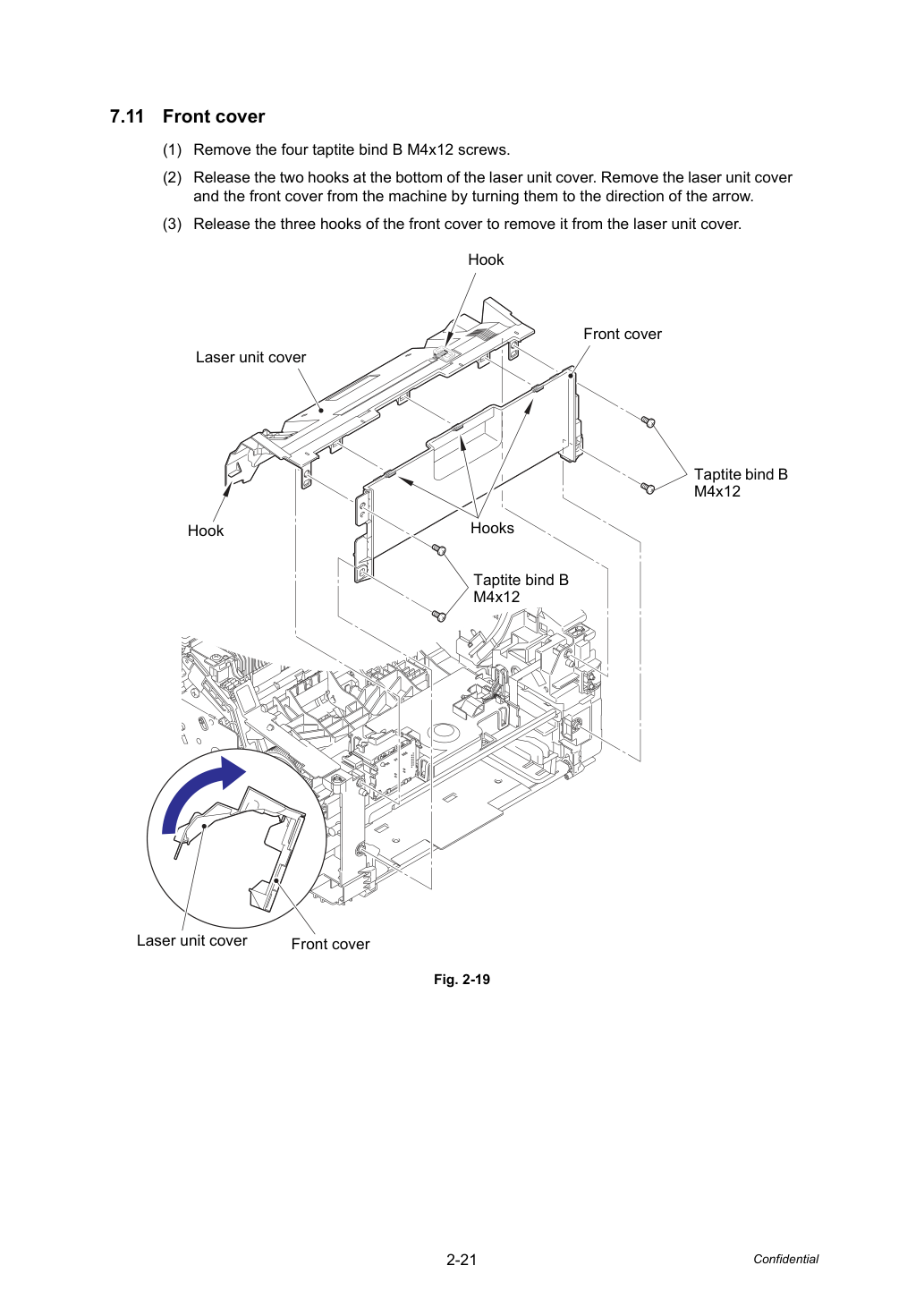

- Удали четыре винта taptite bind B M4x12.
- Освободите два крючка внизу крышки лазерного модуля. Снимите крышку лазерного модуля и переднюю крышку с аппарата, повернув их в направлении стрелки.
- Освободите три крючка передней крышки и снимите ее с крышки лазерного модуля.
Маршрутизация жгутов: См. раздел "1. Main PCB ASSY / низковольтный блок питания PCB / термоузел" и "2. Лазерный модуль / кодировочная плата двигателя PCB ASSY".
• После отсоединения плоского кабеля проверьте, что кабель не поврежден на конце и не замкнут. При подключении плоского кабеля не вставляйте его под углом. После вставления проверьте, что кабель не под углом.

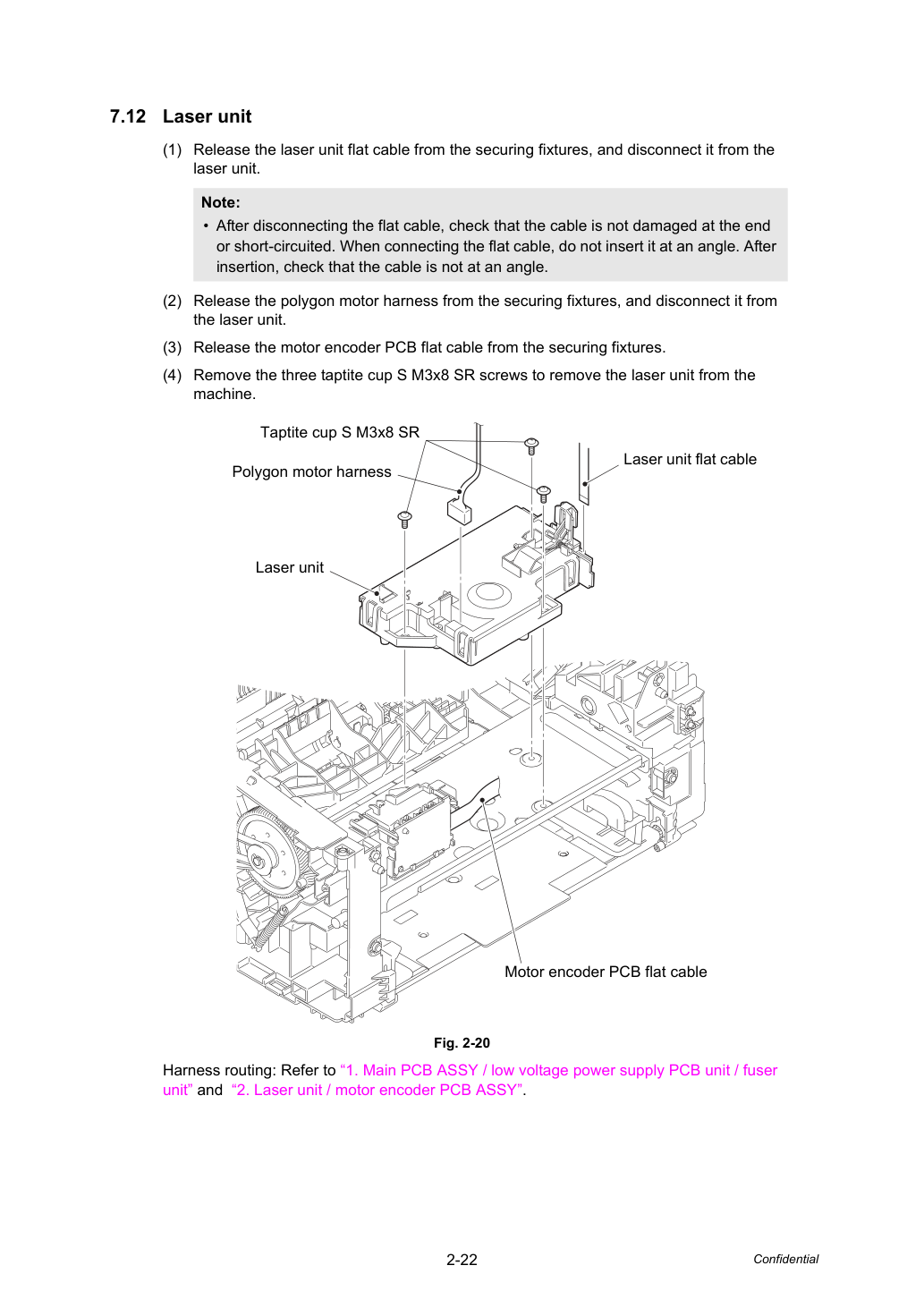

- Освободите плоский кабель лазерного модуля от крепежных фиксаторов и отсоедините его от лазерного модуля.
- Освободите жгут двигателя полигонного зеркала от крепежных фиксаторов и отсоедините его от лазерного модуля.
- Освободите плоский кабель кодировочной платы двигателя от крепежных фиксаторов.
- Снимите три винта с чашечной головкой S M3x8 SR и снимите лазерный модуль с аппарата.

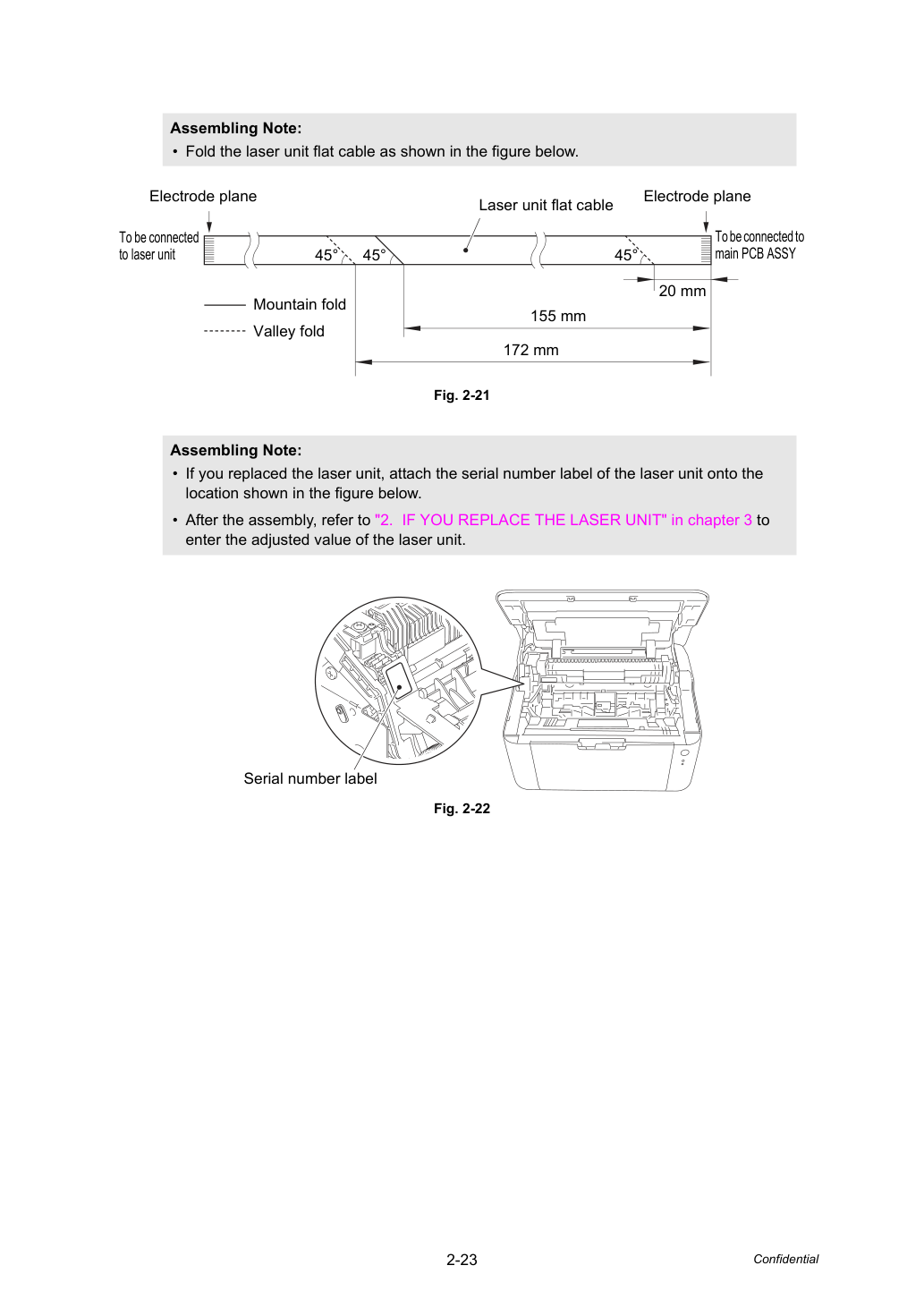

• Сложите плоский кабель лазерного модуля, как показано на рисунке ниже.
• Если вы заменили лазерный модуль, наклейте этикетку с серийным номером лазерного модуля в место, показанное на рисунке ниже.
• После сборки обратитесь к разделу "2. IF YOU REPLACE THE LASER UNIT" в главе 3 для ввода отрегулированного значения лазерного модуля.
Маршрутизация жгутов: См. раздел "2. Лазерный модуль / кодировочная плата двигателя PCB ASSY" и "5. Новая плата датчика тонера PCB ASSY / соленоид подачи".
• После отсоединения плоского кабеля проверьте, что кабель не поврежден на конце и не замкнут. При подключении плоского кабеля не вставляйте его под углом. После вставления проверьте, что кабель не под углом.

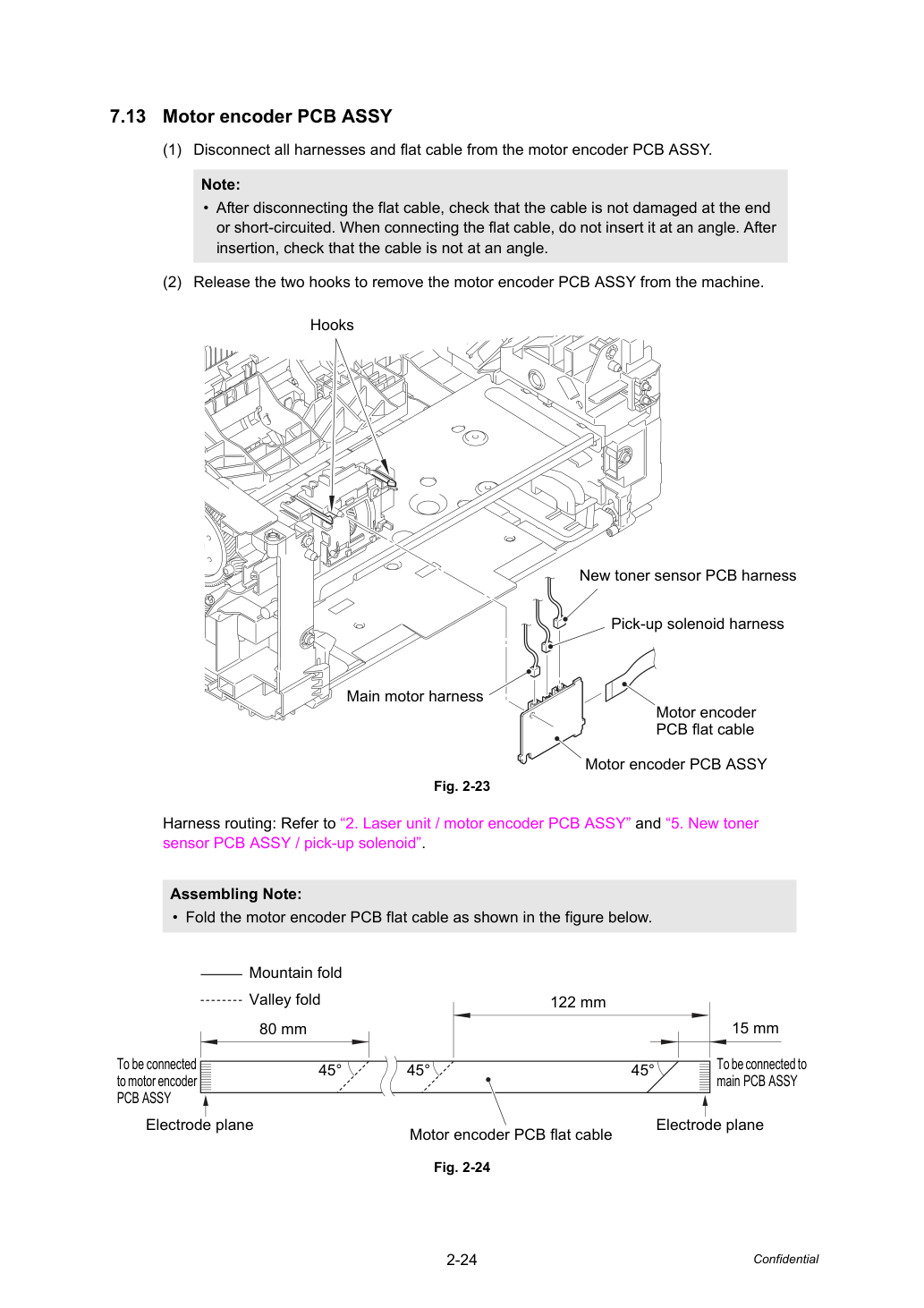

• Сложите плоский кабель кодировочной платы двигателя, как показано на рисунке ниже.
- Отсоедините все жгуты и плоский кабель от кодировочной платы двигателя PCB ASSY.
- Освободите два крючка и снимите кодировочную плату двигателя PCB ASSY с аппарата.
Маршрутизация жгутов: См. раздел "3. Плата датчика выброса PCB ASSY".

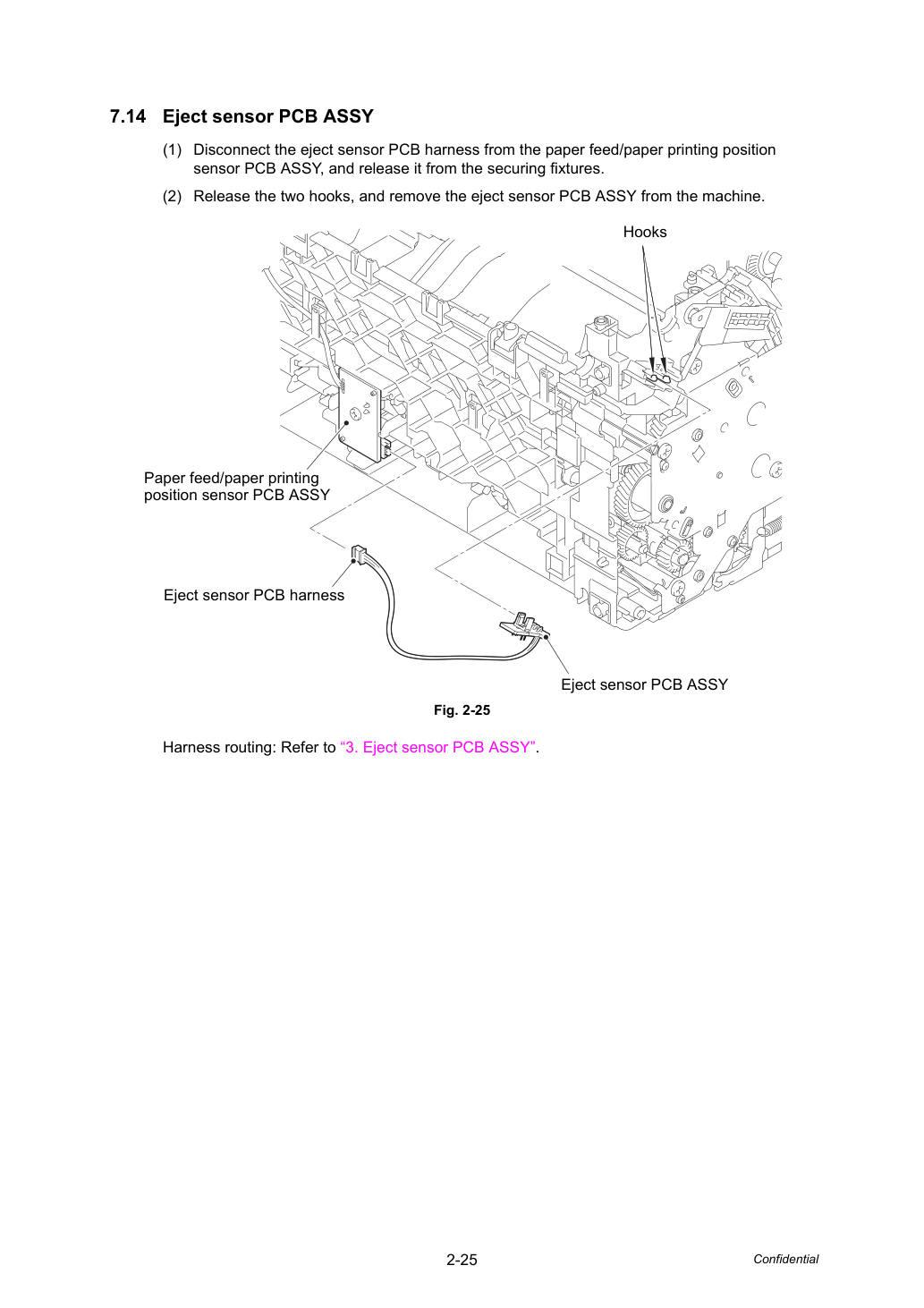

- Отсоедините жгут платы датчика выброса от платы датчика подачи бумаги/положения печати PCB ASSY и освободите его от крепежных фиксаторов.
- Освободите два крючка и снимите плату датчика выброса PCB ASSY с аппарата.

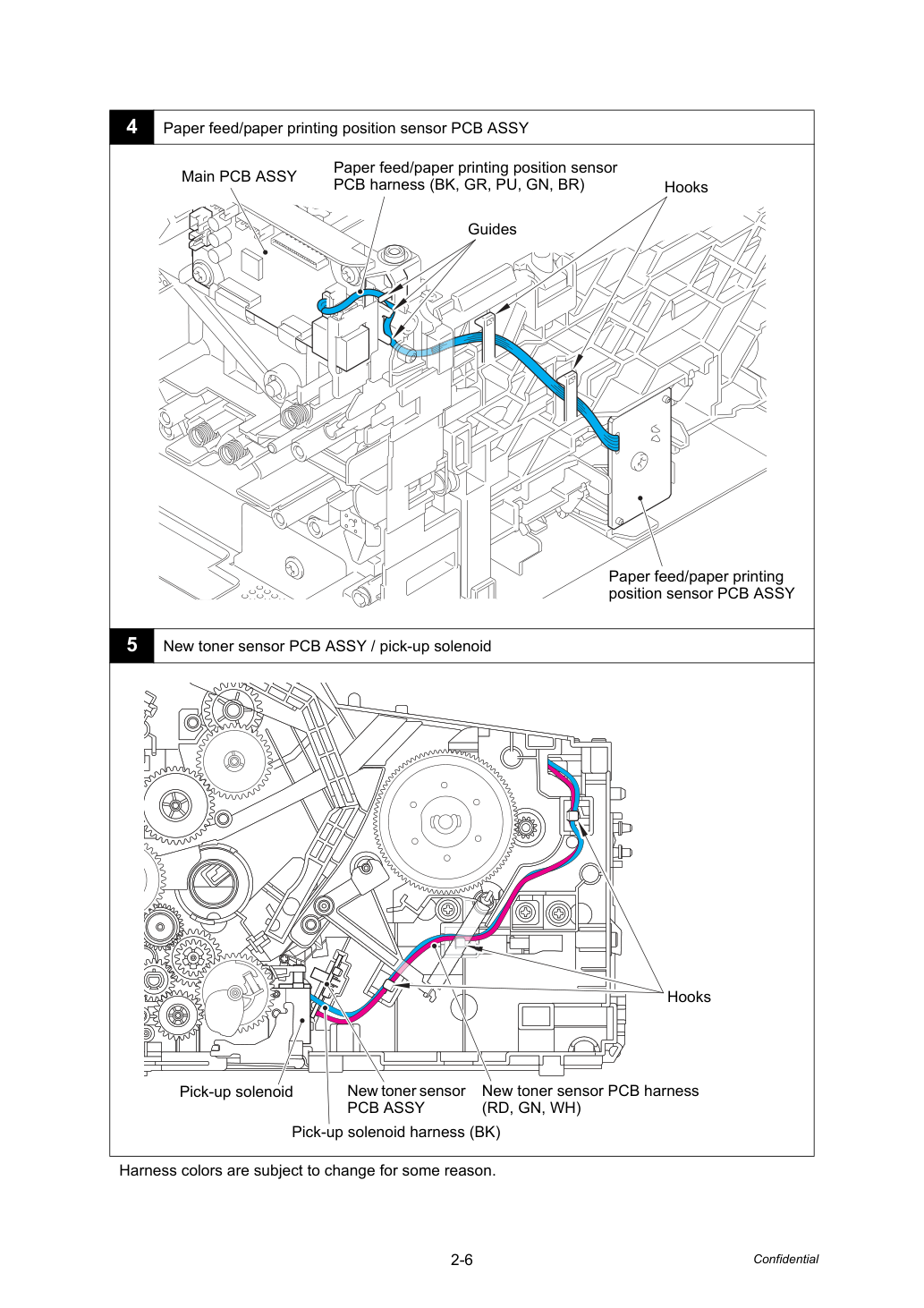

Маршрутизация жгутов: См. раздел "4. Плата датчика подачи бумаги/положения печати PCB ASSY".

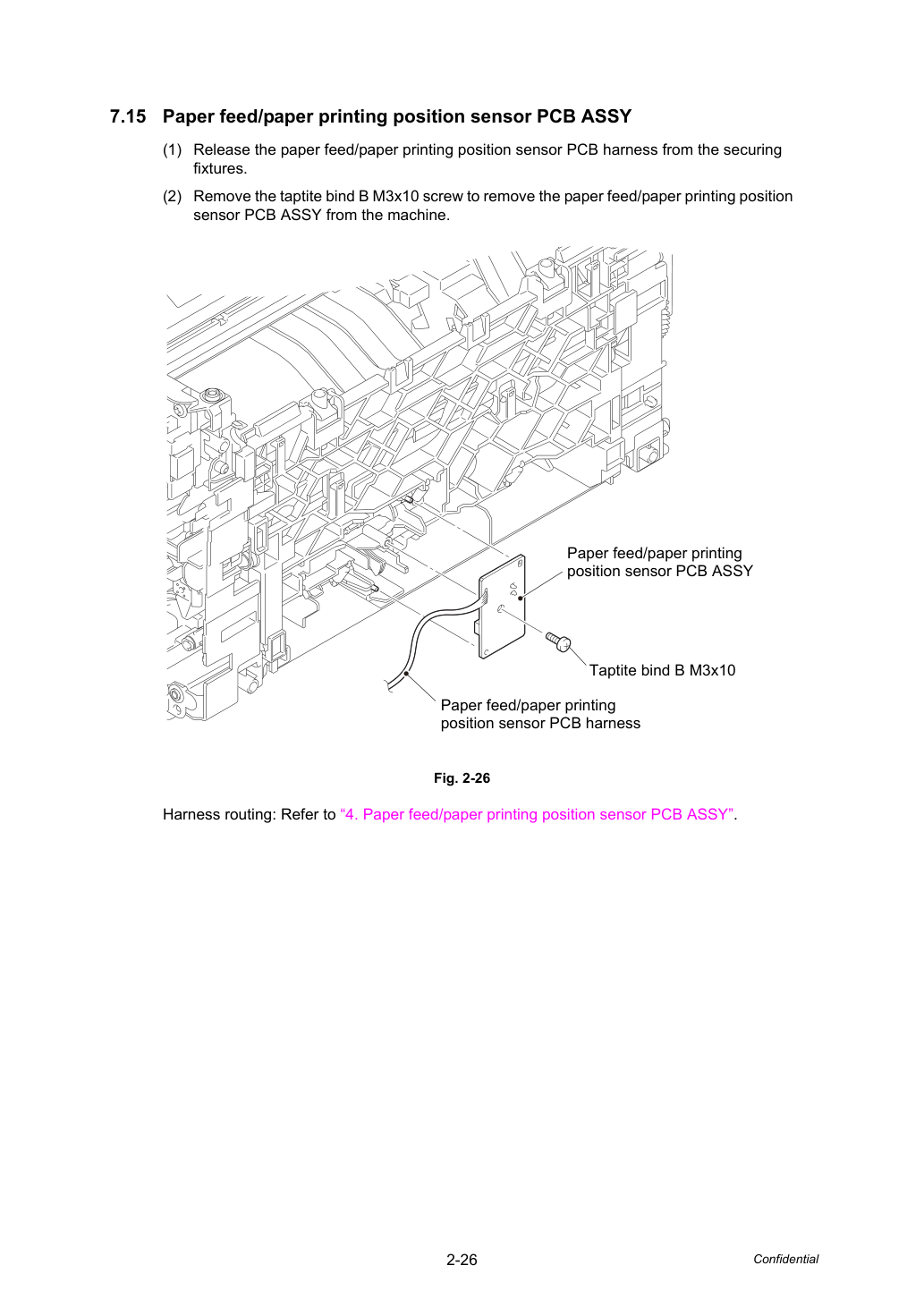

- Освободите жгут платы датчика подачи бумаги/положения печати от крепежных фиксаторов.
- Снимите винт с потайной головкой B M3x10 и снимите плату датчика подачи бумаги/положения печати PCB ASSY с аппарата.
Маршрутизация жгутов: См. раздел "5. Новая плата датчика тонера PCB ASSY / соленоид подачи".

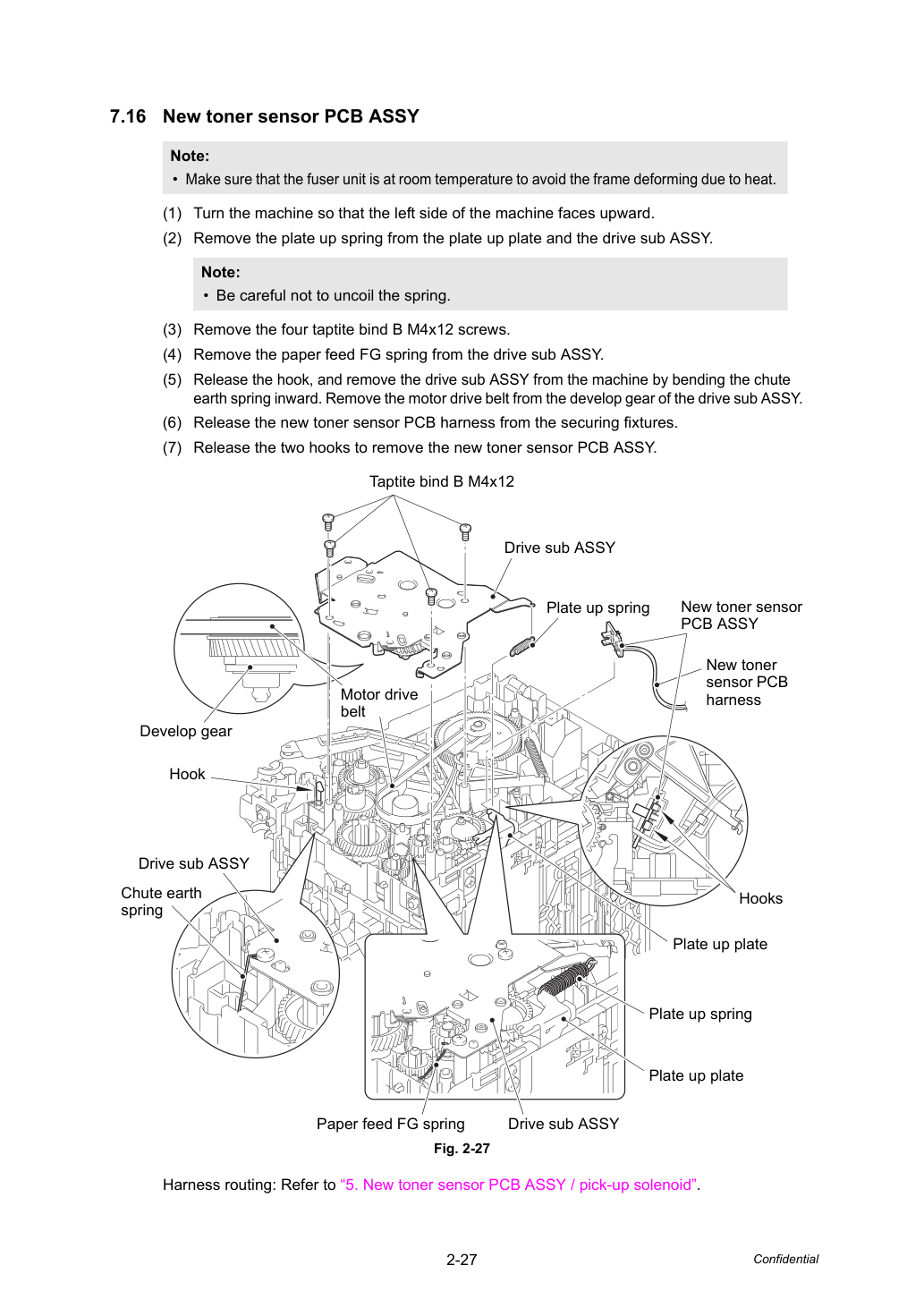

• Убедитесь, что термоузел находится при комнатной температуре, чтобы избежать деформации рамы из-за нагрева.
• Осторожно, не раскручивайте пружину.
- Поверните машину так, чтобы левая сторона была направлена вверх.
- Снимите пружину поднятия пластины (plate up spring) с пластины поднятия и узла привода (drive sub ASSY).
- Удали четыре винта taptite bind B M4x12.
- Снимите пружину подачи бумаги (paper feed FG spring) с узла привода (drive sub ASSY).
- Отожмите крючок и снимите узел привода (drive sub ASSY) с машины, изгибая пружину желоба внутрь. Снимите ремень привода двигателя (motor drive belt) со штока шестерни проявки (develop gear) узла привода (drive sub ASSY).
- Отожмите жгут печатной платы датчика нового тонера (new toner sensor PCB harness) из крепежных фиксаторов.
- Отожмите два крючка для снятия узла печатной платы датчика нового тонера (new toner sensor PCB ASSY). ремень пружина датчик жгут печатной платы
