Диагностика неисправностей — это набор процедур решения проблем, которые должен выполнять сервисный персонал при возникновении ошибки или неисправности машины. Сложно определить процедуры диагностики для всех возможных проблем, которые могут возникнуть в будущем. Поэтому в этой главе описаны типичные проблемы и процедуры восстановления для них. Это поможет сервисному персоналу определить и отремонтировать другие аналогичные дефектные секции.
При выполнении работ по техническому обслуживанию в целях диагностики неисправностей соблюдай Примечания по диагностике/разборке/сборке.
32,5°C (90,5°F), а относительная влажность поддерживается в диапазоне от 20% до 80%.
- Машина установлена на плоской, устойчивой поверхности.
- Машина используется в чистой среде при температуре 10°C (50°F) до
- Машина не подвергается воздействию прямых солнечных лучей, чрезмерного тепла, влаги или пыли.
- При перемещении машины удерживай её в горизонтальном положении.
- Подается питание, описанное на расчётной табличке, прикреплённой к машине. Колебания напряжения должны быть в пределах ±10% от номинального напряжения.
- Подвод переменного тока находится в пределах регулируемого значения.
- Кабели и жгуты подключены правильно.
- Предохранители не перегорели.
- Используется рекомендуемый тип бумаги.
- Документ не влажный.
- Не используется бумага короткого волокна или кислотная бумага.
- Узел барабана (включая картридж с тонером) установлен правильно.
Когда машина перемещается из холодного помещения в тёплое, внутри машины может образоваться конденсат, вызывающий различные проблемы, указанные ниже.
• Конденсат на поверхности оптических устройств, таких как объектив, отражающее зеркало и защитное стекло, может вызвать светлое изображение при печати.
• Если барабан экспозиции холодный, электрическое сопротивление фоточувствительного слоя увеличивается, что делает невозможным получение правильной плотности печати.
• Конденсат на узле зарядки может вызвать утечку коронного разряда, в результате чего возникают дефекты изображения.
• Конденсат на пластине может вызвать проблемы с подачей бумаги.
Если в машине образовался конденсат, оставь машину на две часа и более до достижения комнатной температуры.
Если узел барабана распакован вскоре после перемещения его из холодного помещения в тёплое, внутри узла может образоваться конденсат, который может вызвать сбой печати.
Оставь узел барабана на один или два часа до достижения комнатной температуры, а затем распакуй его.
Двигатель может работать неправильно в холодной среде, так как на каждый привод прикладывается слишком большая нагрузка. В этом случае увеличь температуру в помещении.
НЕ используй легковоспламеняющиеся спреи или легковоспламеняющиеся растворители, такие как спирт, бензин или растворитель для очистки машины. НЕ используй эти средства рядом с машиной.
- Конденсат
- Низкая температура

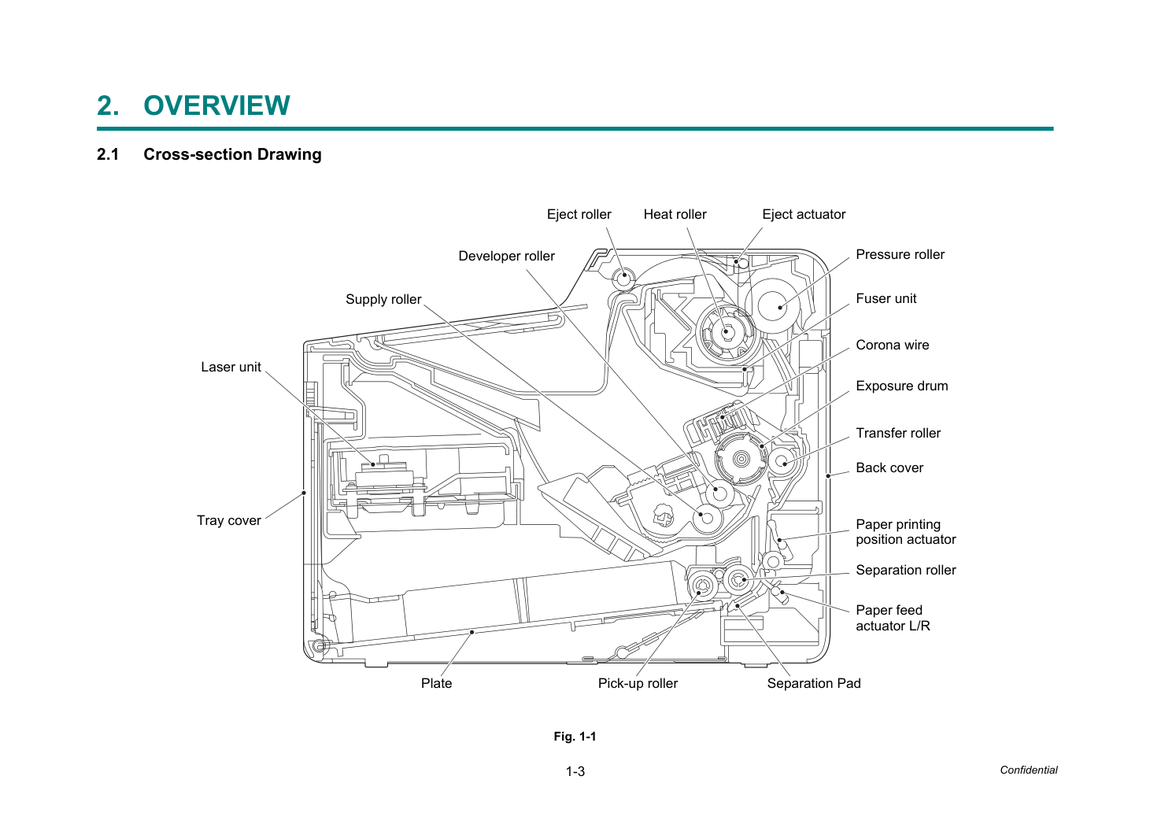

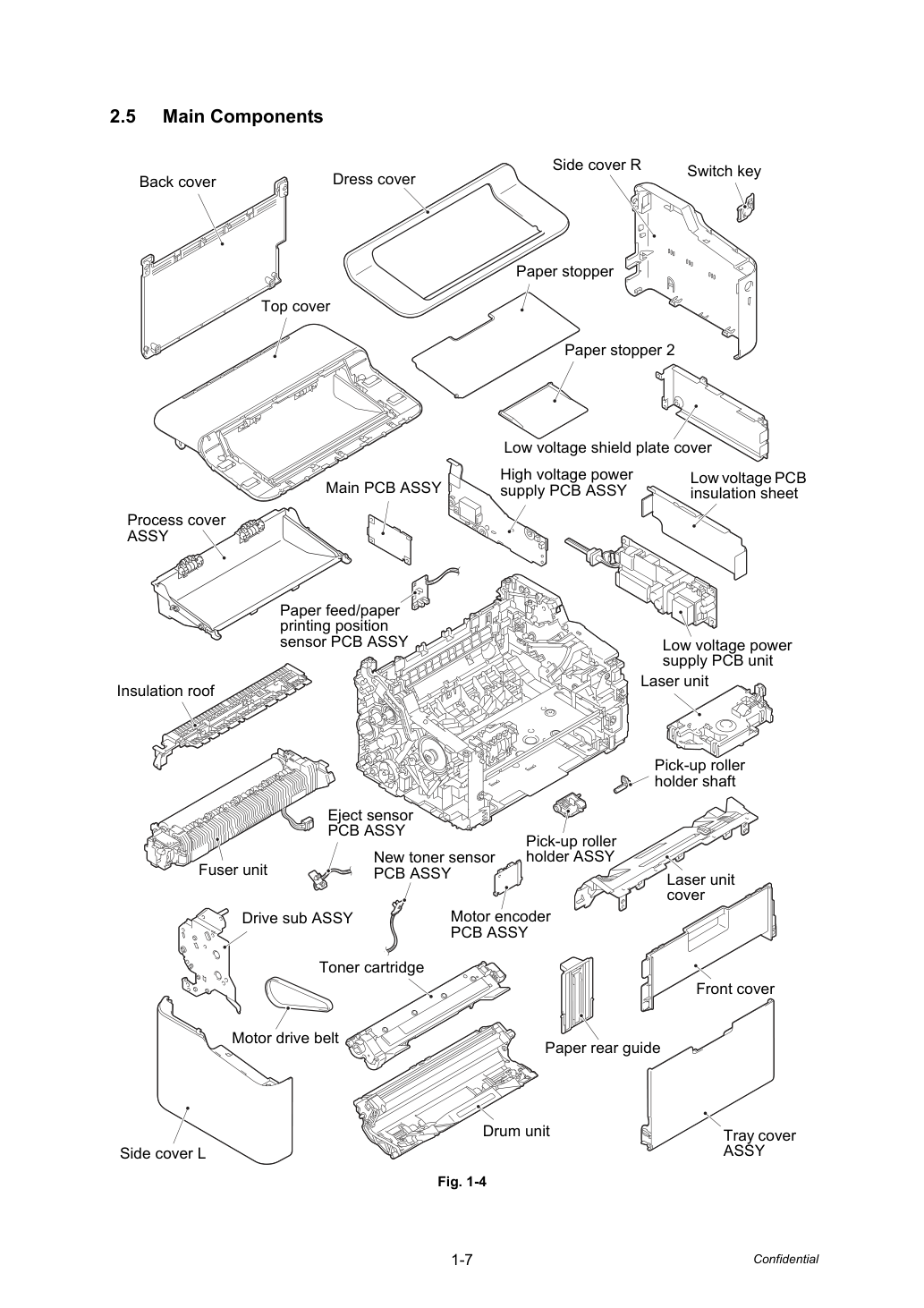

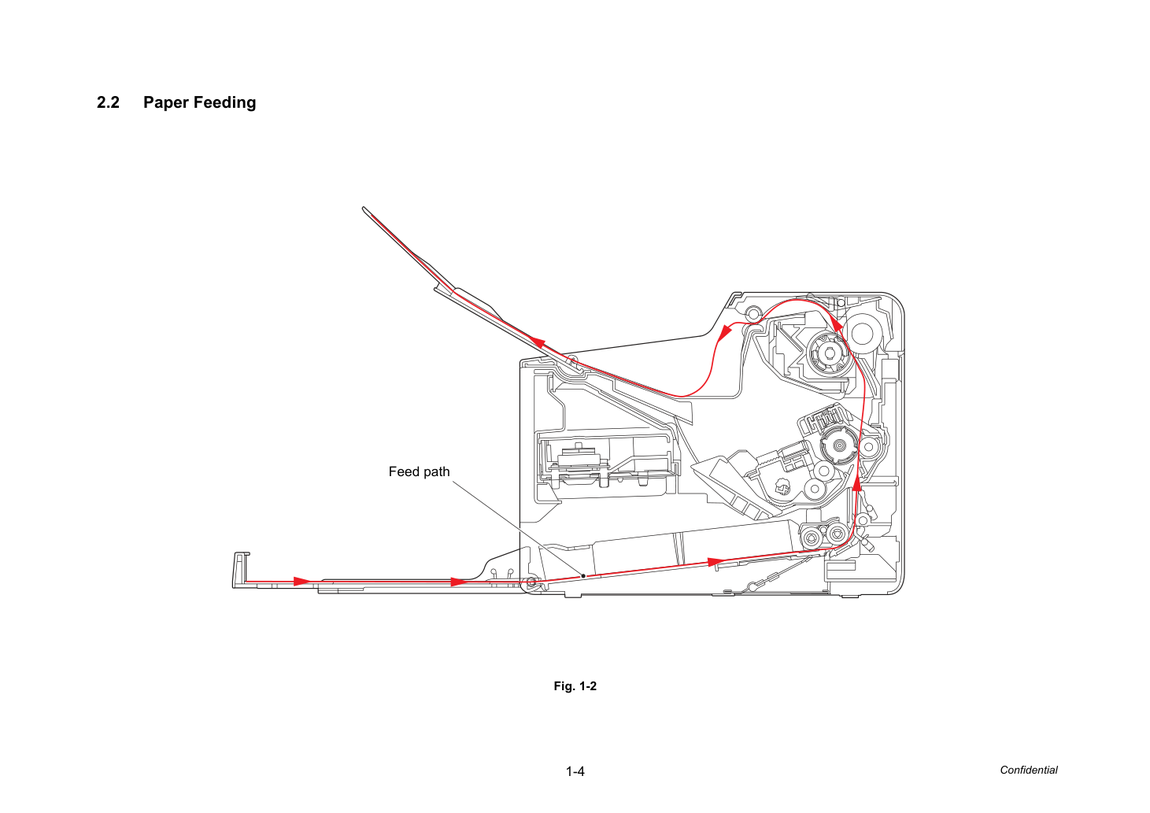

Работа каждого узла Наименование узла Операция Ролик подачи (Pick-up roller) Подаёт бумагу из лотка для бумаги.
Отделяет бумагу, поданную из лотка, на отдельные листы.
Определяет, является ли размер листа бумаги пригодным для печати.
Определяет замятие бумаги в передней секции машины.
актуатор (датчик положения печати бумаги) Определяет передний край бумаги для регулировки положения печати.
Определяет замятие бумаги в центральной секции машины.
Определяет передний и задний края бумаги для определения размера бумаги.
Плавит тонер, перенесённый на бумагу, с помощью тепла и прижима, и подаёт бумагу к ролику выброса.
Определяет, выброшена ли бумага из термоузла (Fuser).
Определяет замятие бумаги в задней секции машины.
Подаёт бумагу на выходной лоток.
Индикация светодиодов при возникновении вызова оператора Определи детали сообщения в соответствии с индикацией светодиода на панели управления. Обратись к странице, указанной в колонке "Обратись к:" в таблице ниже, чтобы принять надлежащие меры.
Индикация ошибки светодиода автоматически очищается после принятия мер. Если не очищается автоматически, нажми кнопку для перезагрузки машины.
Состояние светодиода в таблице ниже: Не горит Горит Мигает Светодиод Индикация светодиода Тип проблемы Количество нажатий кнопки для перезагрузки Обратись к:
каждые 0,5 секунды и остаётся не горящим в течение одной секунды.
Счетчик точек или счетчик ролика подачи тонера достигает или достиг верхнего предела (при установке режима непрерывной печати тонером).
мигает каждые 0,5 секунды и остается потухшим в течение одной секунды.
Количество оборотов барабанного узла достигает или достигло верхнего предела.
каждые 0,5 секунды и остаётся не горящим в течение одной секунды.
Счетчик точек или счетчик ролика подачи тонера достиг верхнего предела (при установке режима остановки тонера).
Счетчик точек или счетчик ролика подачи тонера достиг верхнего предела или уровня принудительного отключения при установленном режиме непрерывной печати тонером.
каждые 0,5 секунды и остаётся не горящим в течение одной секунды.
Датчик подачи бумаги не обнаружил прохождение бумаги в течение установленного времени при печати.
Датчик позиции печати бумаги не обнаружил прохождение бумаги в течение установленного времени после обнаружения подачи бумаги датчиком подачи.
каждые 0,5 секунды и остаётся не горящим в течение одной секунды.
Датчик выброса не обнаружил прохождение бумаги в течение установленного времени после обнаружения прохождения бумаги датчиком позиции печати.
Обнаружено открытие верхней крышки при включении питания.
Датчик подачи бумаги обнаружил, что бумага, установленная в лоток подачи, меньше указанного размера.
мигает каждые 0,5 секунды и остается потухшим в течение одной секунды.
Грязь на проводе коронатрона печатного барабана.
мигает каждые 0,5 секунды и остается потухшим в течение одной секунды.
Датчик новых картриджей не смог корректно обнаружить новый картридж с тонером.
Недостаточно памяти для расширения данных печати ПК.
Тип проблемы Количество нажатий кнопки для сброса Ссылка на:

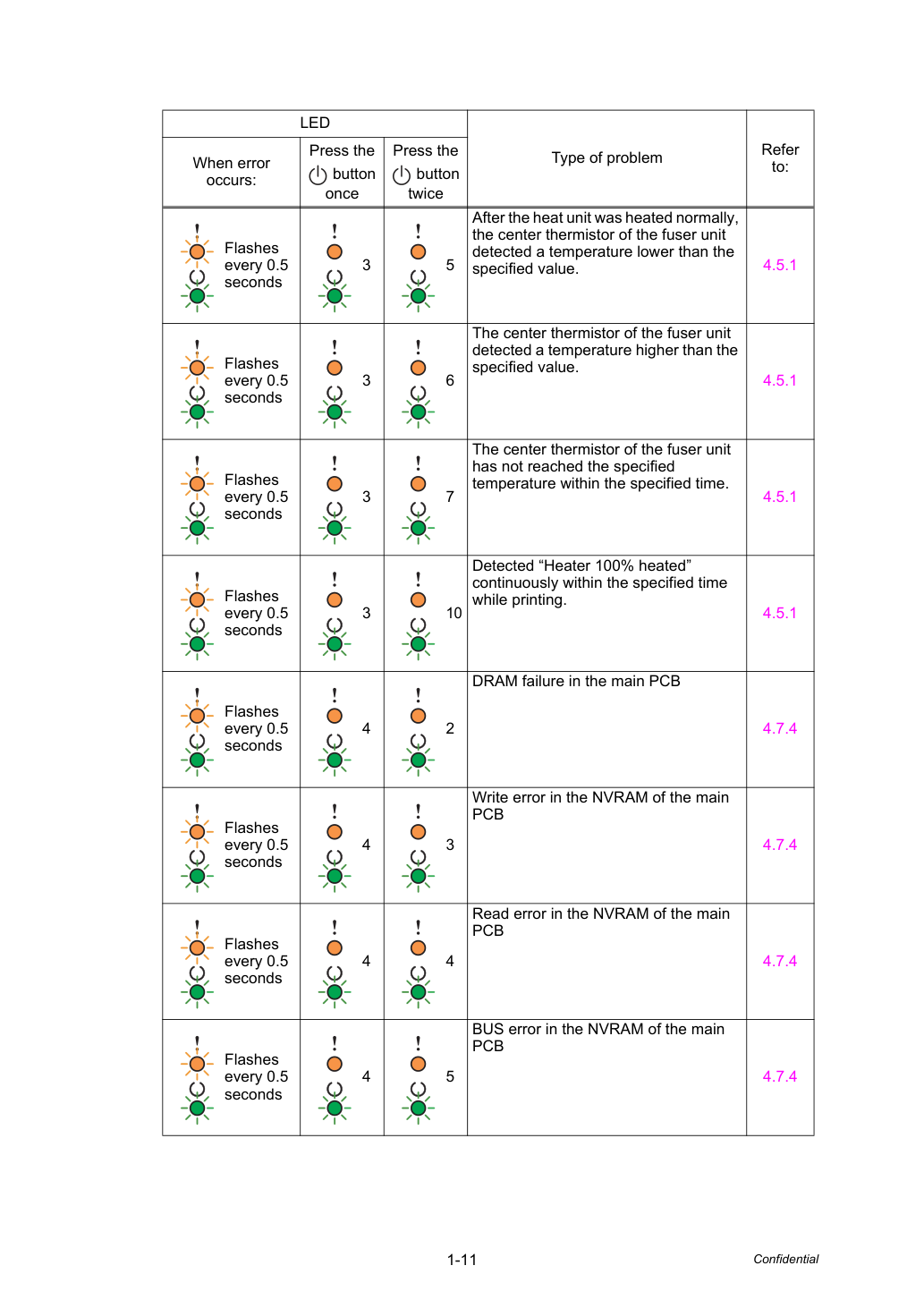

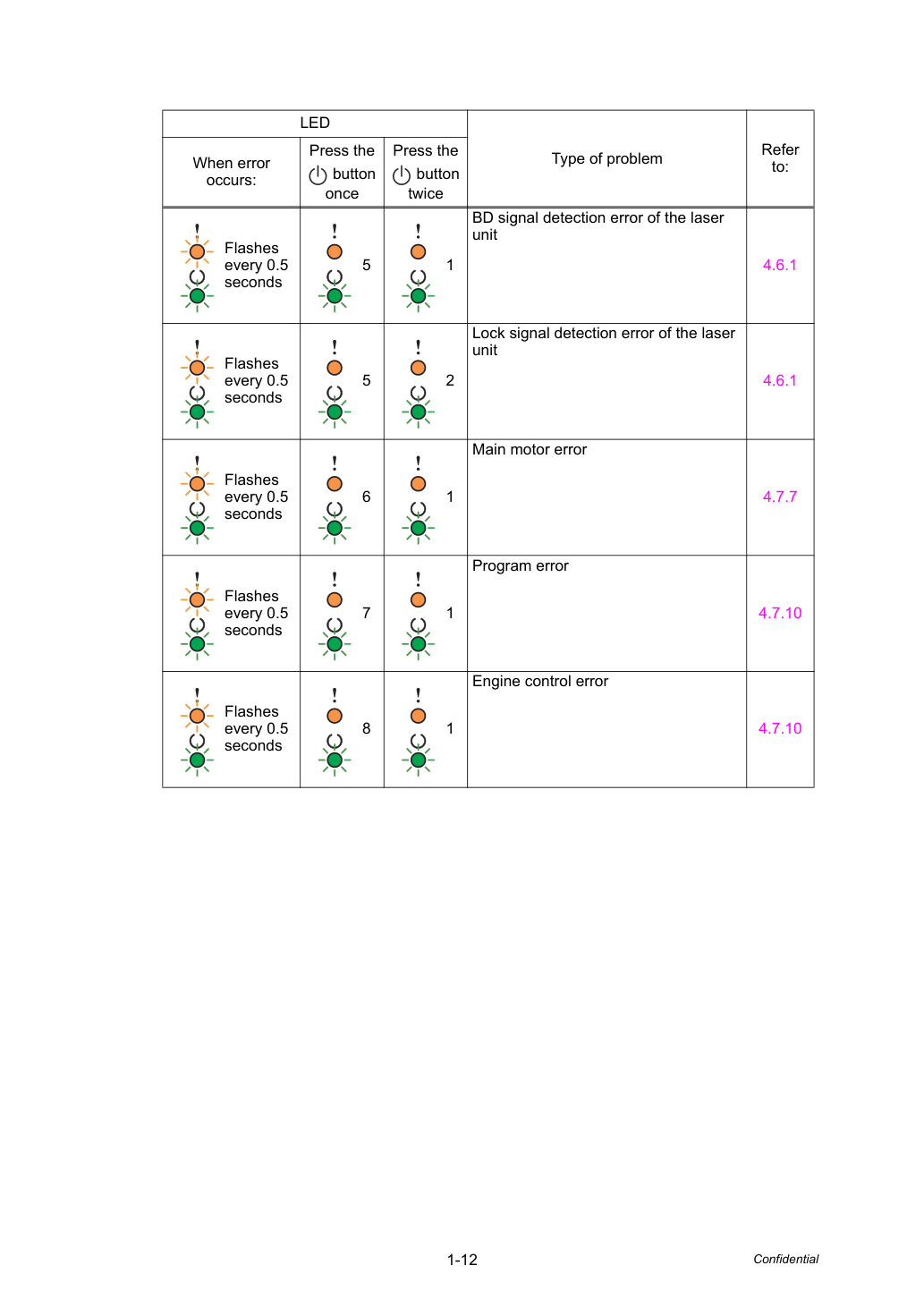

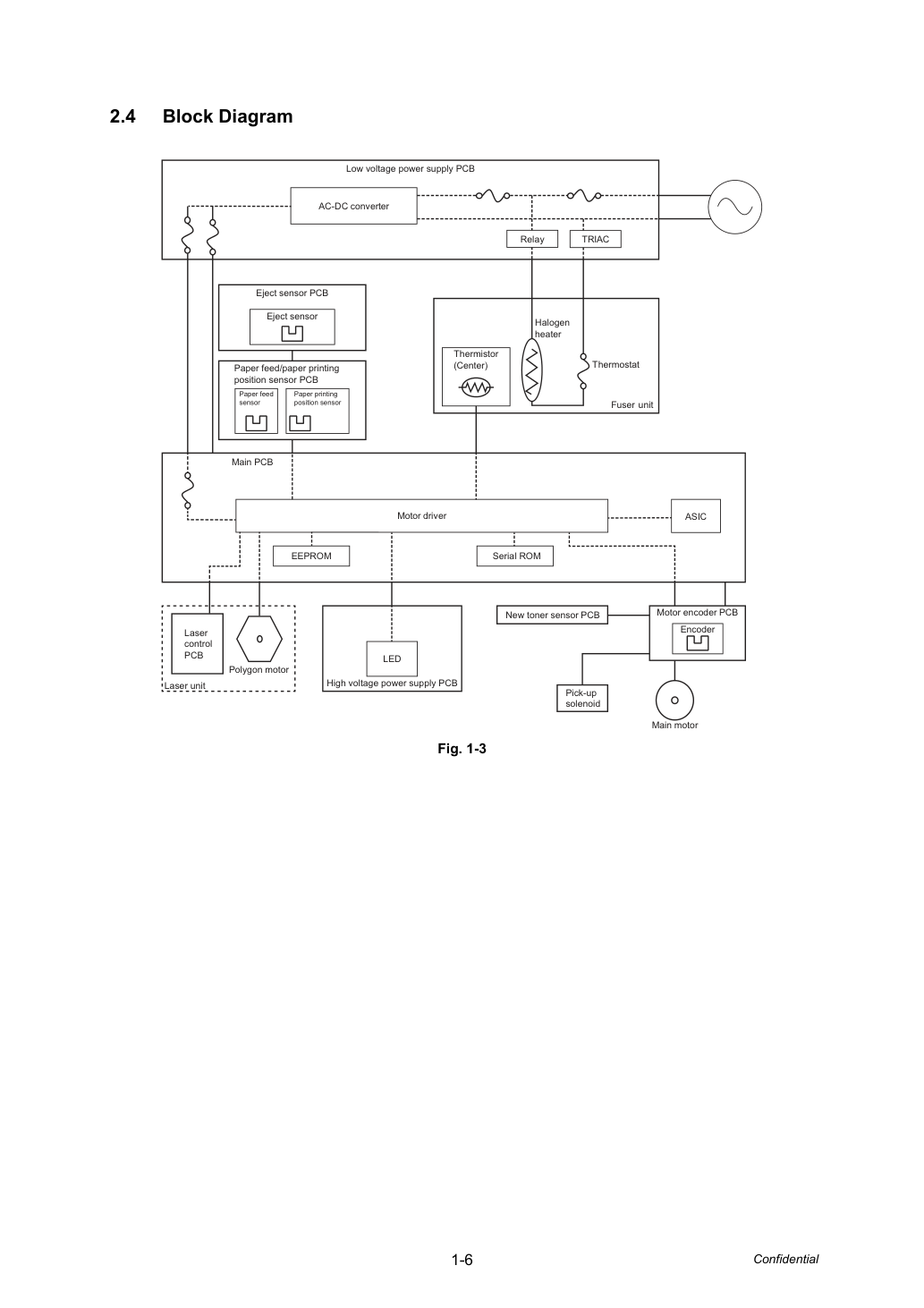

Индикатор светодиода при возникновении служебного вызова Два светодиода мигают при возникновении неразрешимых ошибок. Нажатие кнопки позволяет определить местоположение проблемы по комбинации статусов светодиодов: горит, мигает или потухший.
В случае возникновения служебного вызова инструктируйте конечных пользователей выключить переключатель питания ВЫКЛ, а затем ВКЛЮЧИТЬ через несколько секунд. Если служебный вызов все еще возникает, обратитесь к странице, указанной в столбце «Ссылка на:» в таблице ниже для принятия надлежащих мер.
Число в столбце «Количество нажатий кнопки» указывает количество миганий светодиода каждые 0,5 секунды.
Центральный термистор термоузла обнаружил падение температуры больше указанного значения в течение установленного времени.
Центральный термистор термоузла обнаружил крутой температурный градиент больше указанного значения в течение установленного времени.
Центральный термистор термоузла обнаружил повышение температуры больше указанного значения в течение установленного времени.
После нормального нагрева тепловой установки центральный термистор термоузла обнаружил температуру ниже указанного значения.
Центральный термистор термоузла обнаружил температуру выше указанного значения.
Центральный термистор термоузла не достиг указанной температуры в течение установленного времени.
непрерывно в течение установленного времени при печати.
Сообщения об ошибках для сервисной печати (см. "5. СЕРВИСНАЯ ПЕЧАТЬ" в разделе 4.) Обратитесь к странице, указанной в столбце «Ссылка на:» в таблице ниже, чтобы принять надлежащие меры при отображении следующих сообщений об ошибках при сервисной печати.

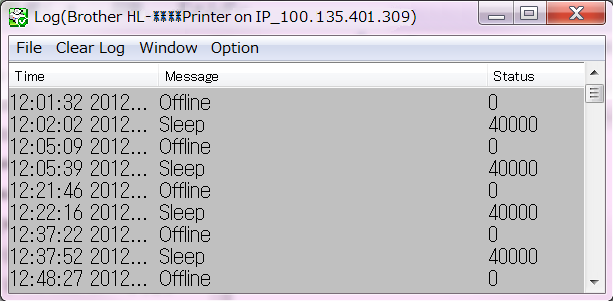

Отображение ошибки при возникновении служебного вызова Если светодиод служебного вызова не горит, получите статус ошибки, выполнив печать Параметров принтера или Сервисную печать. Если печать невозможна, используйте монитор состояния для получения кода состояния.
- Подключите компьютер к аппарату кабелем USB.
- Дважды щелкните Монитор состояния на экране компьютера.
- Дважды щелкните значок Монитор состояния. код ошибки питания неисправность печатной платы ошибка обнаружения 2 ошибка обнаружения 1
Устранение неполадок подачи бумаги Конечные пользователи могут решить проблемы, связанные с подачей бумаги, при условии соблюдения пунктов проверки пользователем.
Если проблема все еще не решена, выполните каждую процедуру согласно номерам шагов в таблицах ниже.
- Проверьте, что бумага правильно установлена в лоток подачи.
- Проверьте, что в лоток подачи не помещено слишком много бумаги.
- Переверните бумагу в лотке подачи или поверните бумагу на 180 градусов.
- Проверьте, что толщина бумаги находится в пределах стандарта.
- Проверьте, что размер бумаги находится в пределах стандарта.
- Переберите бумагу и переустановите ее в лоток подачи.
Посторонний предмет внутри аппарата Извлеките посторонний предмет.
Шестерни вокруг пластины подъемной пластины смещены Переустановите шестерни вокруг пластины подъемной пластины.
Неправильное крепление приводного ремня двигателя Переустановите приводной ремень двигателя (главный двигатель).
Отсоединение кронштейна (arm) лазерного затвора Переприсоедините кронштейн (arm) лазерного затвора.
Обрыв соединения жгута главного двигателя Переподключите жгут главного двигателя.
Обрыв соединения плоского кабеля PCB энкодера двигателя Переподключите плоский кабель PCB энкодера двигателя.
Обрыв соединения жгута соленоида захвата Переподключите жгут соленоида захвата.
Замените узел (ASSY) PCB энкодера двигателя.
Отказ Замените блок PCB низковольтного источника питания.
- Проверьте, что бумага правильно установлена в лоток подачи.
- Переверните бумагу в лотке подачи или поверните бумагу на 180 градусов.
- Отрегулируйте направляющую бумаги в соответствии с размером бумаги.
- Проверьте, что толщина бумаги находится в пределах стандарта.
- Проверьте, что бумага не влажная.
- Проверьте отсутствие пыли на термоузле (fuser unit).
- Проверьте соответствие типа бумаги.
- Выберите «Режим снижения волнистости бумаги» в драйвере.
- Проверьте, что толщина бумаги находится в пределах стандарта.
- Поверните бумагу на 180 градусов в лотке подачи бумаги.
- Переберите бумагу и переустановите ее в лоток подачи.
- Проверьте, что толщина бумаги находится в пределах стандарта.
- Проверьте отсутствие этикетки, застрявшей в тракте подачи бумаги.
Посторонний предмет в передней части машины Удалите посторонний предмет.
Проверьте отсутствие этикеток, застрявших на боковой или нижней части деталей.
Отсоединение или защемление в секциях машины Переприсоедините актуатор подачи бумаги L/R.
Обрыв соединения жгута PCB датчика подачи бумаги/позиции печати Переподключите жгут PCB датчика подачи бумаги/позиции печати.
Отказ PCB датчика позиции Замените узел (ASSY) PCB датчика подачи бумаги/позиции печати.
- Поверните бумагу на 180 градусов в лотке подачи бумаги.
- Проверьте, что толщина бумаги находится в пределах стандарта.
- Проверьте отсутствие этикетки, застрявшей в тракте подачи бумаги.
Верхняя крышка (cover) не закрыта Закройте верхнюю крышку (cover).
Посторонний предмет в задней части машины Удалите посторонний предмет.
Проверьте отсутствие этикеток, застрявших на боковой или нижней части деталей.
Актуатор выброса защемлен в секциях машины Переприсоедините актуатор выброса.
Обрыв соединения жгута PCB датчика выброса Переподключите жгут PCB датчика выброса.
Замените узел (ASSY) PCB датчика выброса.
Обрыв соединения жгута PCB датчика подачи бумаги/позиции печати Переподключите жгут PCB датчика подачи бумаги/позиции печати.
Отказ PCB датчика позиции Замените узел (ASSY) PCB датчика подачи бумаги/позиции печати.
Замените шарнирную тягу узла (develop joint link).

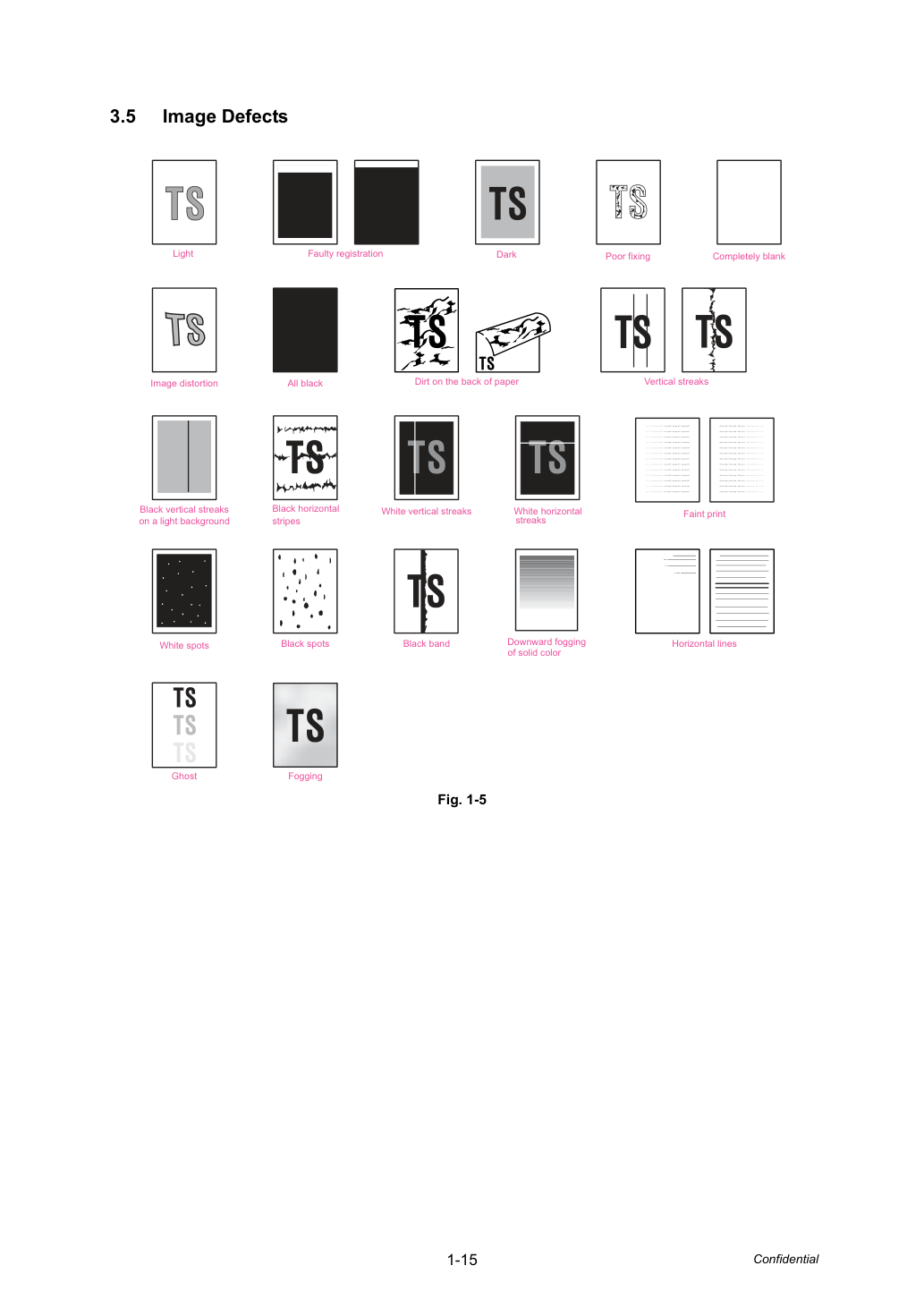

Устранение неисправностей согласно дефектам изображения Конечные пользователи могут решить проблемы, связанные с дефектами изображения, следуя пунктам проверки пользователем. Если проблема не устранена, выполните каждую процедуру согласно номерам шагов в таблицах ниже.
- Проверьте условия эксплуатации машины. Работа машины в условиях высокой влажности или низкой влажности может вызвать эту проблему.
- Если вся страница светлая, режим сохранения тонера может быть ВКЛЮЧЕН. Выключите режим сохранения тонера.
- Отрегулируйте плотность с помощью регулировки плотности.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
При обнаружении новогокартриджа тонера Сбросьте тонер вручную. (См. «6.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Проверьте, что в драйвере выбран надлежащий тип бумаги.
Отрегулированное значение лазерного узла (unit) неправильно.
См. «2.1 Ввод отрегулированного значения лазерного узла (unit)» в главе 3 и введите отрегулированное значение лазерного узла (unit) снова.
Защемлено в секциях машины Переприсоедините актуатор позиции печати бумаги.
- Проверьте условия эксплуатации машины. Работа машины в условиях высокой влажности или низкой влажности может вызвать эту проблему.
- Очистите коронирующий провод узла (unit) печатного барабана.
- Если установлен новый картридж тонера, проверьте, что он не был заменен использованным картриджем тонера.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Проверьте условия эксплуатации машины. Работа машины в условиях высокой влажности или низкой влажности может вызвать эту проблему.
- Очистите коронирующий провод узла (unit) печатного барабана.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
Отказ Замените блок PCB низковольтного источника питания.
- Очистите коронирующий провод узла (unit) печатного барабана.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Загрязнение электродов узла (unit) печатного барабана и машины, а также загрязнение провода заземления.
Обрыв соединения плоского кабеля лазерного узла (unit) Переподключите плоский кабель лазерного узла (unit).
Нарушение соединения плоского кабеля высоковольтной печатной платы Переподключи плоский кабель высоковольтной печатной платы.
Отсоединение плоского кабеля лазерного узла Замени плоский кабель лазерного узла.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
Переустанови лазерный узел и плотно затяни винты.
Загрязнение высоковольтных электродов и электродов машины Очисти высоковольтные электроды и электроды машины.
неисправность (неправильное заземление) Повторно затяни винты для крепления пластины FG лазерного узла.
- Очистите коронирующий провод узла (unit) печатного барабана.
- Замените узел (unit) печатного барабана новым.
Обрыв соединения плоского кабеля лазерного узла (unit) Переподключите плоский кабель лазерного узла (unit).
неисправность (неправильное заземление) Проверь контакт пластины FG лазерного узла и повторно затяни винты.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
- Замените картридж тонера новым.
Загрязнение системы подачи бумаги (Paper feed) Протри загрязнение.
Загрязнение термоузла (Fuser) Замени термоузел (Fuser).
- Очисти внутреннюю часть машины и коронирующий провод узла барабана.
- Верни язычок очистки коронирующего провода в положение " ".
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Нарушение крепления жгута FG или пластины FG (неправильное заземление) Повторно затяни винты для крепления жгута FG или пластины FG.
Царапина или загрязнение на тепловом узле Замени термоузел (Fuser).
• Если машина печатает один и тот же рисунок непрерывно, особенно рисунок, включающий вертикальные полосы, на бумаге могут появиться черные вертикальные полосы из-за временного снижения электростатических характеристик барабана экспозиции.
- Очисти внутреннюю часть машины и коронирующий провод узла барабана.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Загрязнение системы подачи бумаги (Paper feed) Протри загрязнение.
Царапина или загрязнение на тепловом узле Замени термоузел (Fuser).
Инородный предмет в лазерном узле Замени лазерный узел.
Дефекты изображения, которые появляются периодически, могут быть вызваны неисправностью роликов (roller). Обратись к таблице ниже и определи ответственный ролик (roller) по шагу, с которым дефекты появляются на изображении.
- Очисти внутреннюю часть машины и коронирующий провод узла барабана.
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
Нарушение крепления жгута FG или пластины FG (неправильное заземление) Повторно затяни винты для крепления жгута FG или пластины FG.
Царапина или загрязнение на тепловом узле Замени термоузел (Fuser).
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Проверь, нет ли пыли в зазоре между картриджем тонера и узлом барабана.
- Замените картридж тонера новым.
- Проверьте условия эксплуатации машины. Работа машины в условиях высокой влажности или низкой влажности может вызвать эту проблему.
- Проверьте, что бумага не влажная.
- Оставь машину на некоторое время перед повторной печатью.
- Замените узел (unit) печатного барабана новым.
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
Когда машина не используется в течение длительного времени, попробуй распечатать несколько листов бумаги.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Проверь, установлена ли машина на ровной поверхности.
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
- Включи выключатель питания, затем открой верхнюю крышку. Оставь машину на некоторое время для удаления конденсата.
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
Когда машина не используется в течение длительного времени, попробуй распечатать несколько листов бумаги.
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
Царапина или загрязнение на тепловом узле или загрязнение на ролике прижима (roller) Замени термоузел (Fuser).
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
Когда машина не используется в течение длительного времени, попробуй распечатать несколько листов бумаги.
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
Царапина или загрязнение на тепловом узле или загрязнение на ролике прижима (roller) Замени термоузел (Fuser).
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Замените картридж тонера новым.
- Замените узел (unit) печатного барабана новым.
- Проверьте условия эксплуатации машины. Работа машины в условиях высокой влажности или низкой влажности может вызвать эту проблему.
- Проверьте, что в драйвере выбран надлежащий тип бумаги.
- Замените узел (unit) печатного барабана новым.
- Включи настройку "Improve Toner Fixing" в "Improve Print Output" в драйвере.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Проверьте условия эксплуатации машины. Работа машины в условиях высокой влажности или низкой влажности может вызвать эту проблему.
- Данная проблема может исчезнуть после печати нескольких листов бумаги.
- Замените узел (unit) печатного барабана новым.
- Замените картридж тонера новым.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
• Данная проблема имеет тенденцию возникать при истечении срока службы узла барабана или картриджа тонера.
Устранение неисправностей программного обеспечения Конечные пользователи могут решать проблемы, связанные с программным обеспечением, например, невозможность печати с компьютера, хотя тестовая печать или печать параметров принтера могут быть выполнены с машины, если они следуют пункты проверки пользователя. Если проблема по-прежнему не может быть решена, выполни каждую процедуру согласно номерам шагов в таблицах ниже.
* Проверь Product ID на Macintosh согласно следующей процедуре:
- Проверь, что кабель USB не поврежден.
- При использовании коммутатора интерфейса проверь, что выбрана правильная машина.
- Проверь соответствующий раздел в руководстве пользователя.
Для Macintosh проверь Product ID*.
Если он неправильный, обнови прошивку.
- Выбери "About This Mac" из меню "Apple".
- Нажми кнопку "More Info..." в диалоговом окне "About This Mac".
- Выбери "USB" внизу "Hardware" в "Content" в левой части экрана.
- Выбери "HL-XXXX" в "USB Device Tree".
- Проверь "Product ID" под "HL-XXXX".
Картридж тонера заменен на новый, но светодиодный дисплей все еще показывает запрос на замену картриджа тонера.
- Проверь, что установлен новый (неиспользованный) картридж тонера.
Обрыв соединения плоского кабеля PCB энкодера двигателя Переподключите плоский кабель PCB энкодера двигателя.
Нарушение соединения жгута печатной платы датчика нового тонера Переподключи жгут печатной платы датчика нового тонера.
Замените узел (ASSY) PCB энкодера двигателя.
Замените новый датчик тонера в сборе (sensor PCB ASSY).
- Установите картридж с тонером правильно.
Обрыв соединения плоского кабеля PCB энкодера двигателя Переподключите плоский кабель PCB энкодера двигателя.
Нарушение соединения жгута печатной платы датчика нового тонера Переподключи жгут печатной платы датчика нового тонера.
Замените узел (ASSY) PCB энкодера двигателя.
Замените новый датчик тонера в сборе (sensor PCB ASSY).
Выключатель питания был переведен в положение OFF или открыта верхняя крышка во время определения новго картриджа с тонером.
Сбросьте тонер вручную. (См. "6."
- Очистите коронирующий провод узла (unit) печатного барабана.
- Замените барабан на новый и сбросьте счетчик барабана.
Отсоединение разъема высоковольтной платы. Подсоедините разъем высоковольтной платы.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Установите барабан правильно.
Отсоединение разъема высоковольтной платы. Подсоедините разъем высоковольтной платы.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Замените барабан на новый и сбросьте счетчик барабана.
Отсоединение разъема центрального термистора узла термоузла. Подсоедините разъем центрального термистора узла термоузла.
Отсоединение разъема низковольтной платы. Подсоедините разъем низковольтной платы.
Отсоединение разъема нагревателя узла термоузла. Подсоедините разъем нагревателя узла термоузла.
Отказ Замените блок PCB низковольтного источника питания.
• Переведите выключатель питания в положение OFF, а затем обратно в положение ON. Оставьте аппарат примерно на 15 минут для охлаждения нагревателя. Проблема может быть устранена.
• Ошибки узла термоузла могут быть сброшены следующей операцией.
Однако учтите, что если эта операция выполняется, пока нагреватель не охладился, узел термоузла может расплавиться.
Светодиод ошибки гаснет и горит только светодиод готовности.
Светодиоды ошибки горят, отпустите кнопку. Проверьте, что все светодиоды погасли.
- Включи выключатель питания, затем открой верхнюю крышку. Оставь машину на некоторое время для удаления конденсата.
Обрыв соединения плоского кабеля лазерного узла (unit) Переподключите плоский кабель лазерного узла (unit).
Отсоединение разъема двигателя полигонного зеркала. Подсоедините разъем двигателя полигонного зеркала.
- Проверьте, что выключатель питания находится в положении OFF. Нажмите и удерживайте кнопку и проверьте, что горят светодиоды готовности и ошибки. Затем откройте верхнюю крышку и проверьте, что
- Извлеките барабан и проверьте, что горит светодиод ошибки. Проверьте, что горит светодиод готовности и
- Установите барабан и закройте верхнюю крышку.
- Нажмите кнопку один раз. Проверьте, что горит светодиод ошибки.
- Нажмите кнопку один раз для начала диагностической печати.
Верхняя крышка открыта. Обнаружено открытие верхней крышки.
- Нажмите и удерживайте кнопку и проверьте, включается ли аппарат.
- Подключите кабель переменного тока в розетку.
Отсоединение разъема высоковольтной платы. Подсоедините разъем высоковольтной платы.
Отсоединение разъема низковольтной платы. Подсоедините разъем низковольтной платы.
Замените высоковольтный блок питания в сборе (high voltage power supply PCB ASSY).
Отказ Замените блок PCB низковольтного источника питания.
- Проверьте, что верхняя крышка закрыта.
Обрыв соединения плоского кабеля лазерного узла (unit) Переподключите плоский кабель лазерного узла (unit).
Обрыв соединения жгута PCB датчика выброса Переподключите жгут PCB датчика выброса.
Обрыв соединения жгута PCB датчика подачи бумаги/позиции печати Переподключите жгут PCB датчика подачи бумаги/позиции печати.
Актуатор выброса защемлен в секциях машины Переприсоедините актуатор выброса.
Ребро внутри верхней крышки (прижимающее актуатор выброса или рычаг затвора лазера) сломано.
Замените узел (ASSY) PCB датчика выброса.
датчик неисправности платы. Замените датчик подачи бумаги/датчик положения печати бумаги в сборе (Paper feed/paper printing position sensor PCB ASSY).
Неисправный рычаг затвора лазера лазерного узла. Замените лазерный узел.
на местоположении. Сначала определите проблемное место.
Когда проблемное место определено, проверьте наличие посторонних предметов вокруг этого места (при необходимости замените детали рядом с этим местом).
Недостаточно смазки на деталях. Смажьте детали повторно.
Согнутая или дефектная деталь. Замените деталь.
- Распечатайте данные для печати, хранящиеся в памяти.
- Уменьшите сложность или разрешение данных.
- Разделите данные и распечатайте их отдельно.
- Проверьте, что максимальное количество печатных страниц не превышено.
- Переведите выключатель питания в положение OFF, а затем обратно в положение ON.
- Установите бумагу формата A4 или Letter в лоток подачи бумаги.
Актуатор подачи бумаги L/R соскочил. Переустановите актуатор подачи бумаги L/R.
Обрыв соединения жгута PCB датчика подачи бумаги/позиции печати Переподключите жгут PCB датчика подачи бумаги/позиции печати.
Замени датчик положения подачи бумаги/печати (Paper feed/paper printing position sensor PCB ASSY).
Обрыв соединения жгута главного двигателя Переподключите жгут главного двигателя.
Обрыв соединения плоского кабеля PCB энкодера двигателя Переподключите плоский кабель PCB энкодера двигателя.
Замените узел (ASSY) PCB энкодера двигателя.
отказ Замени блок источника питания низкого напряжения (low voltage power supply PCB unit). Обратись к разделу «3. IF YOU REPLACE THE LOW VOLTAGE POWER SUPPLY PCB UNIT» в Главе 3 для сброса счетчика обнаружения нестабильного питания.
Отказ соединения электродов Очисти и переподключи каждый электрод.
Нарушение соединения плоского кабеля высоковольтной печатной платы Переподключи плоский кабель высоковольтной печатной платы.
Отказ Замените узел (ASSY) PCB источника высокого напряжения.
- Переведите выключатель питания в положение OFF, а затем обратно в положение ON.
