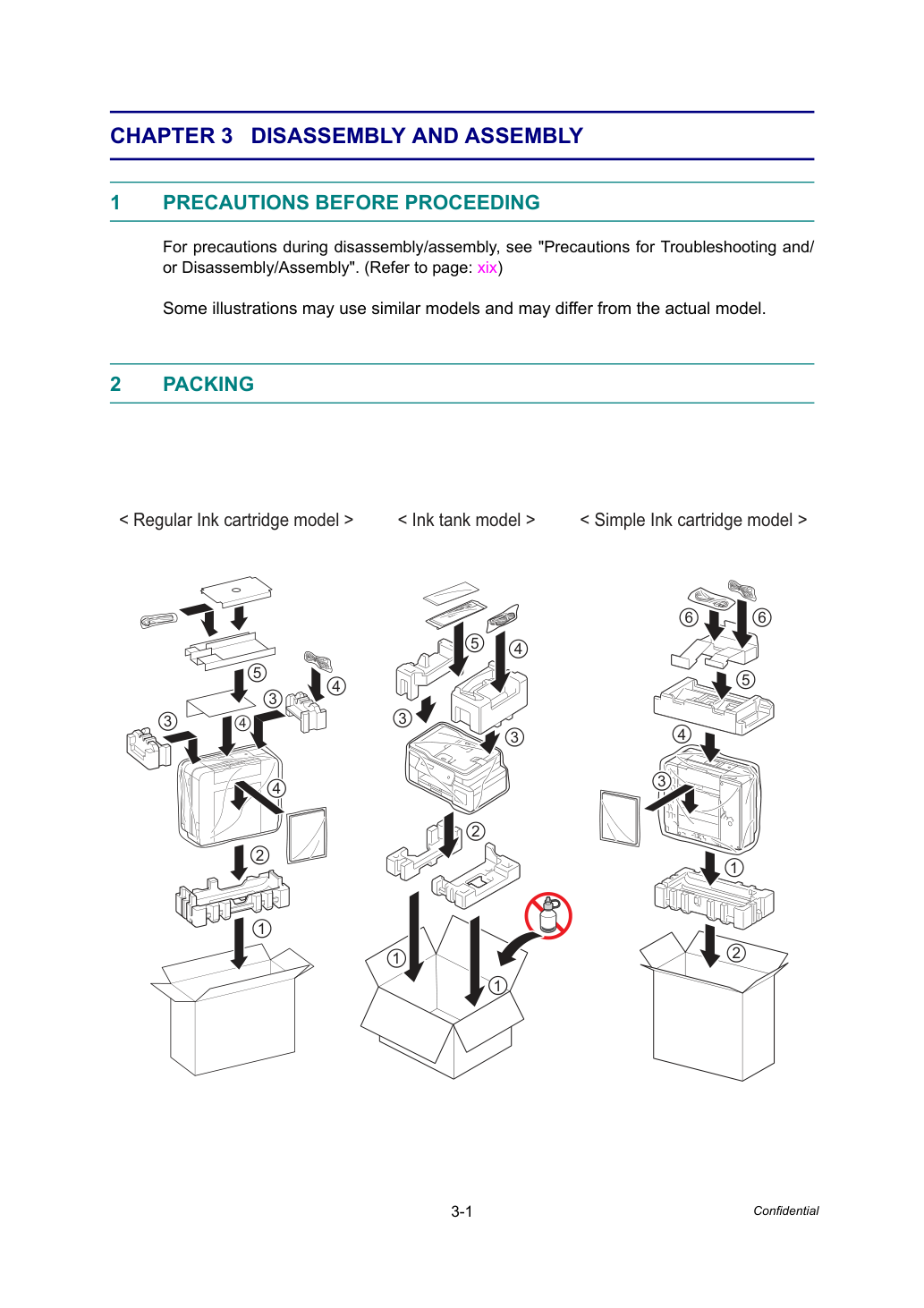

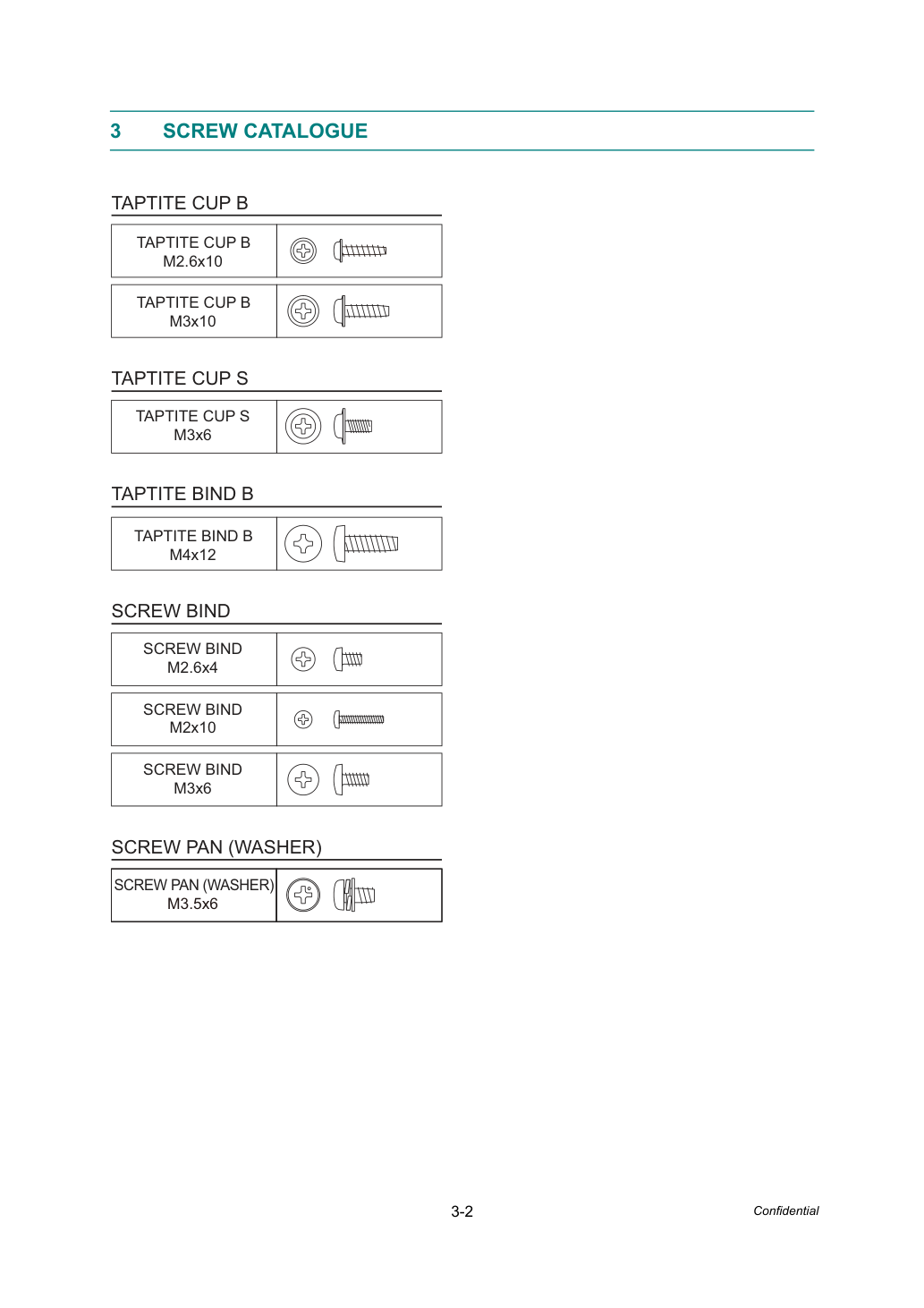

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД НАЧАЛОМ РАБОТ Для соблюдения мер предосторожности при разборке/сборке см. "Меры предосторожности при устранении неисправностей и/или разборке/сборке". (См. страницу: xix) Некоторые иллюстрации могут использовать аналогичные модели и отличаться от фактической модели.

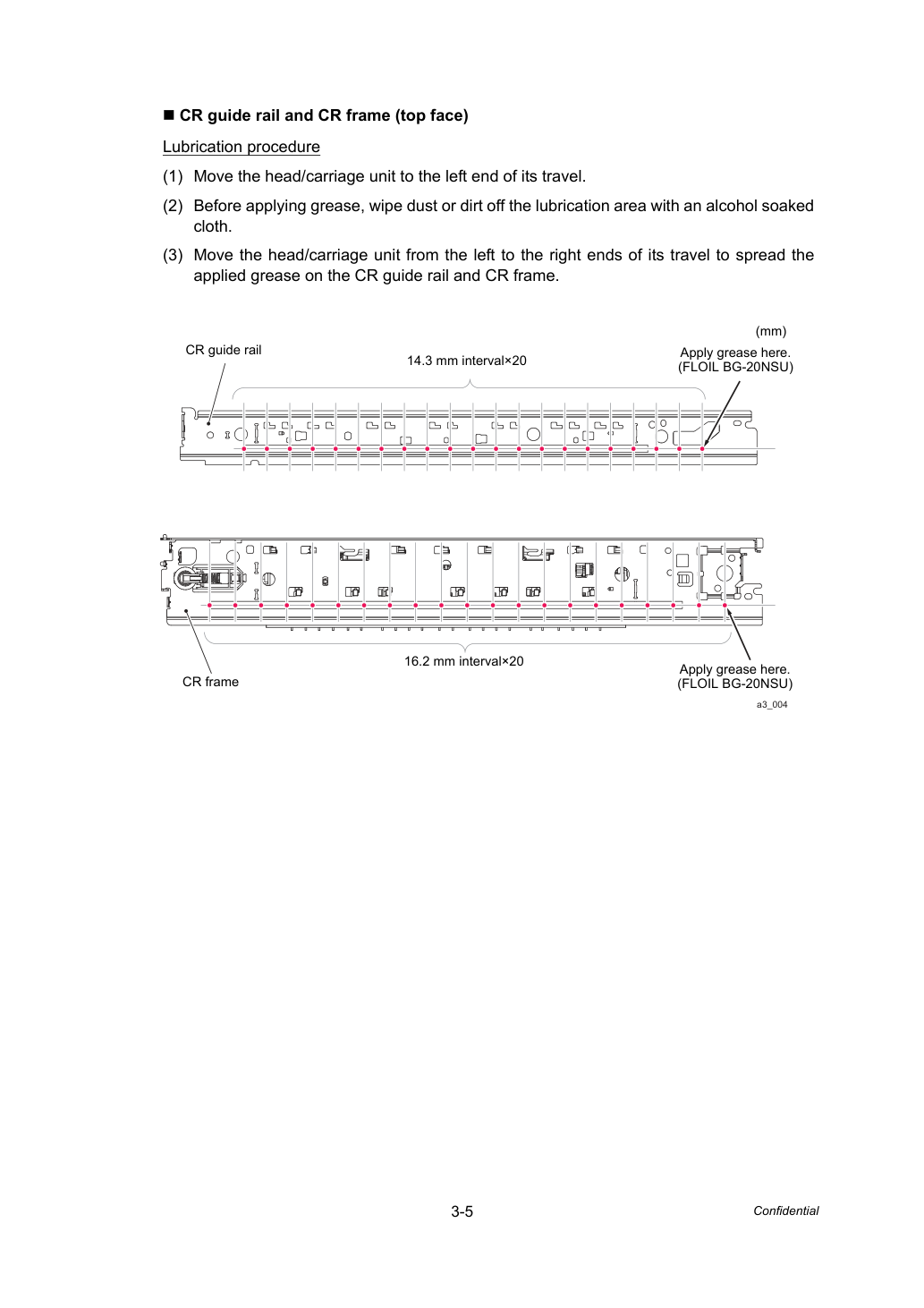

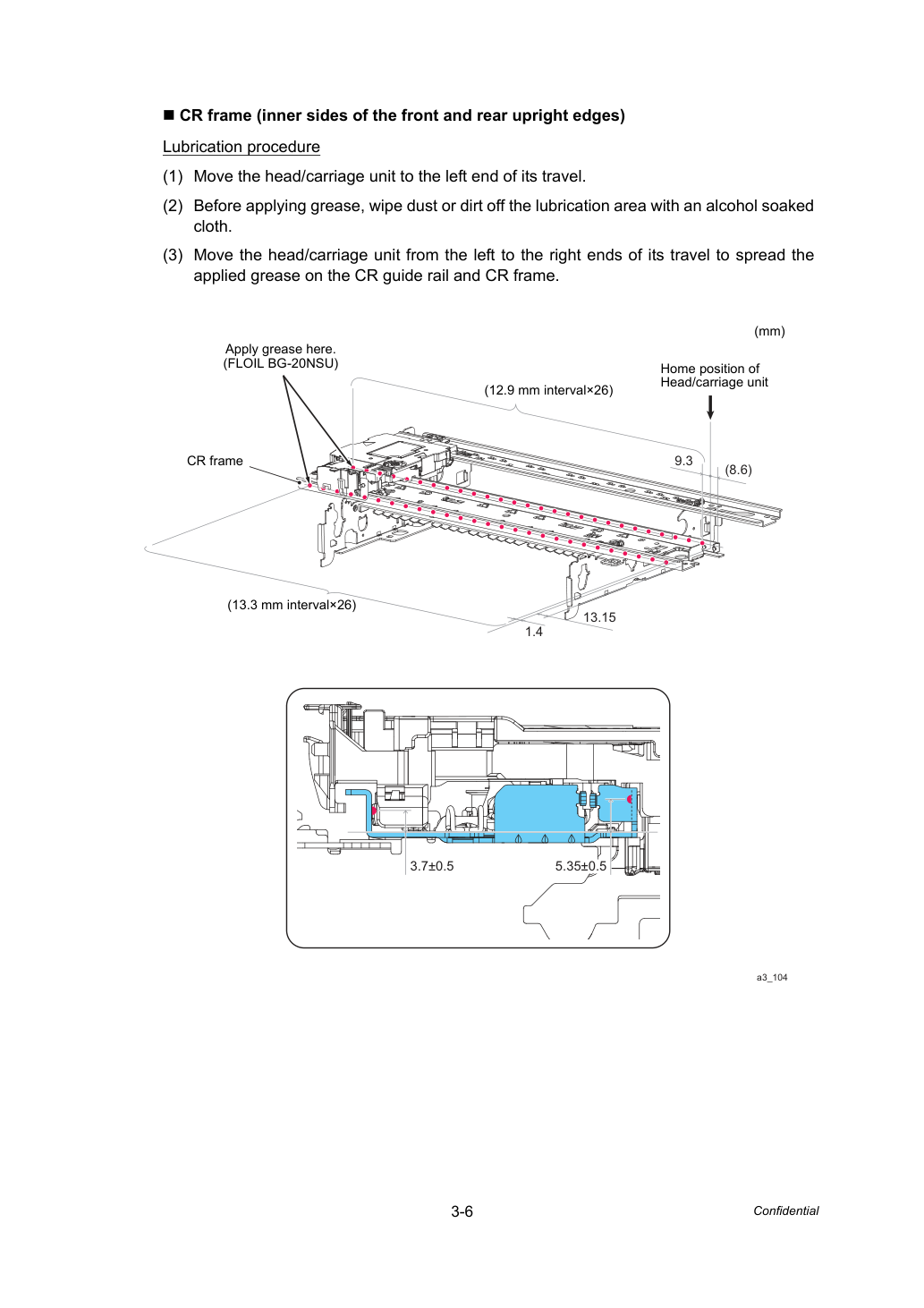

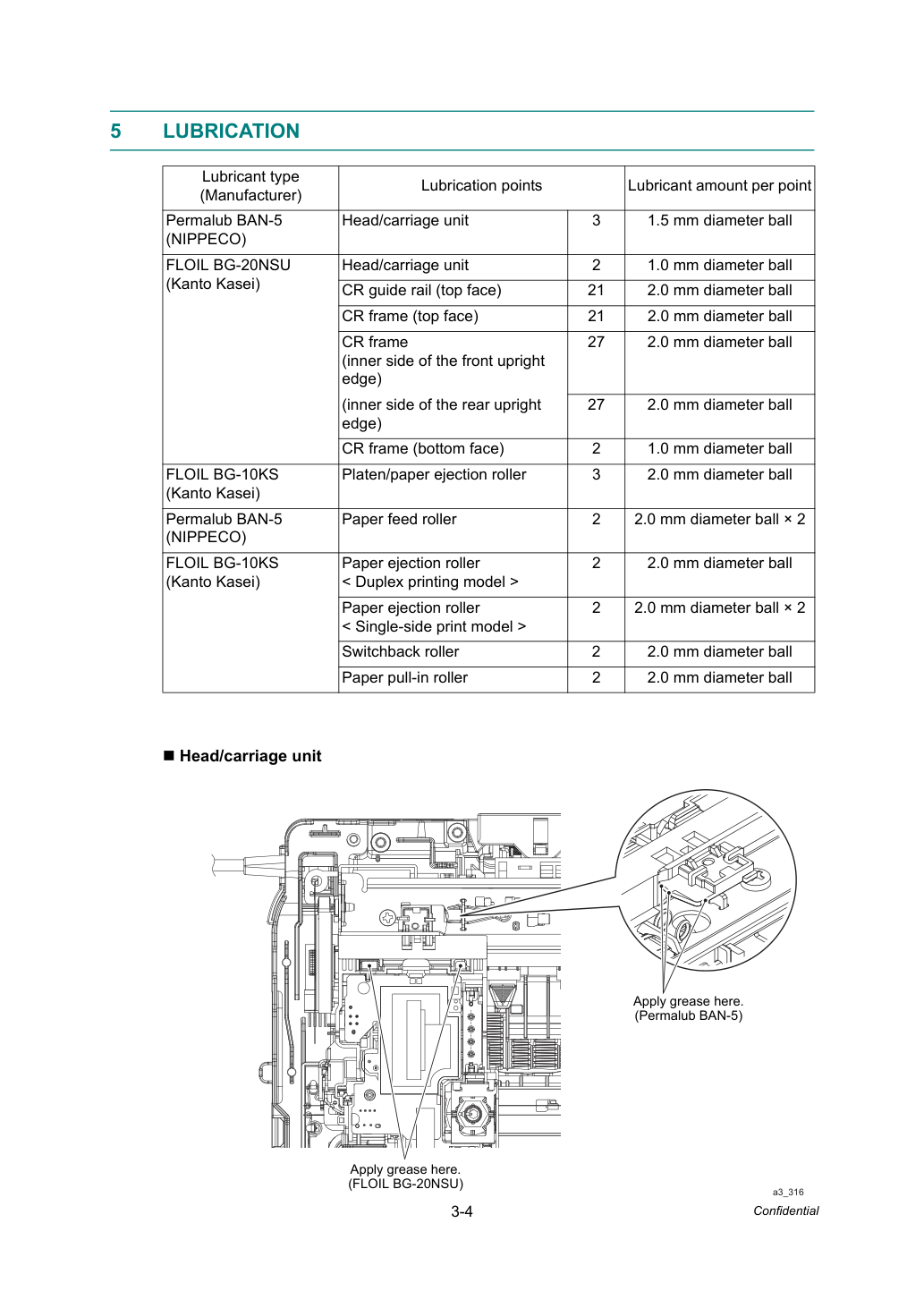

1. Переместить узел головки/каретки в левый конец её хода.
2. Перед нанесением смазки протри область смазывания салфеткой, смоченной спиртом, удаляя пыль и грязь.
3. Переместить узел головки/каретки с левого конца на правый конец хода для распределения нанесённой смазки по направляющей каретки (CR guide rail) и кронштейну каретки (CR frame). a3_004

Исходное положение узла Головки/каретки Кронштейн каретки (CR frame) (мм) (интервал 12,9 мм×26) Нанеси смазку здесь.

1. Переместить узел головки/каретки в левый конец её хода.
2. Перед нанесением смазки протри область смазывания салфеткой, смоченной спиртом, удаляя пыль и грязь.
3. Переместить узел головки/каретки с левого конца на правый конец хода для распределения нанесённой смазки по направляющей каретки (CR guide rail) и кронштейну каретки (CR frame). a3_104

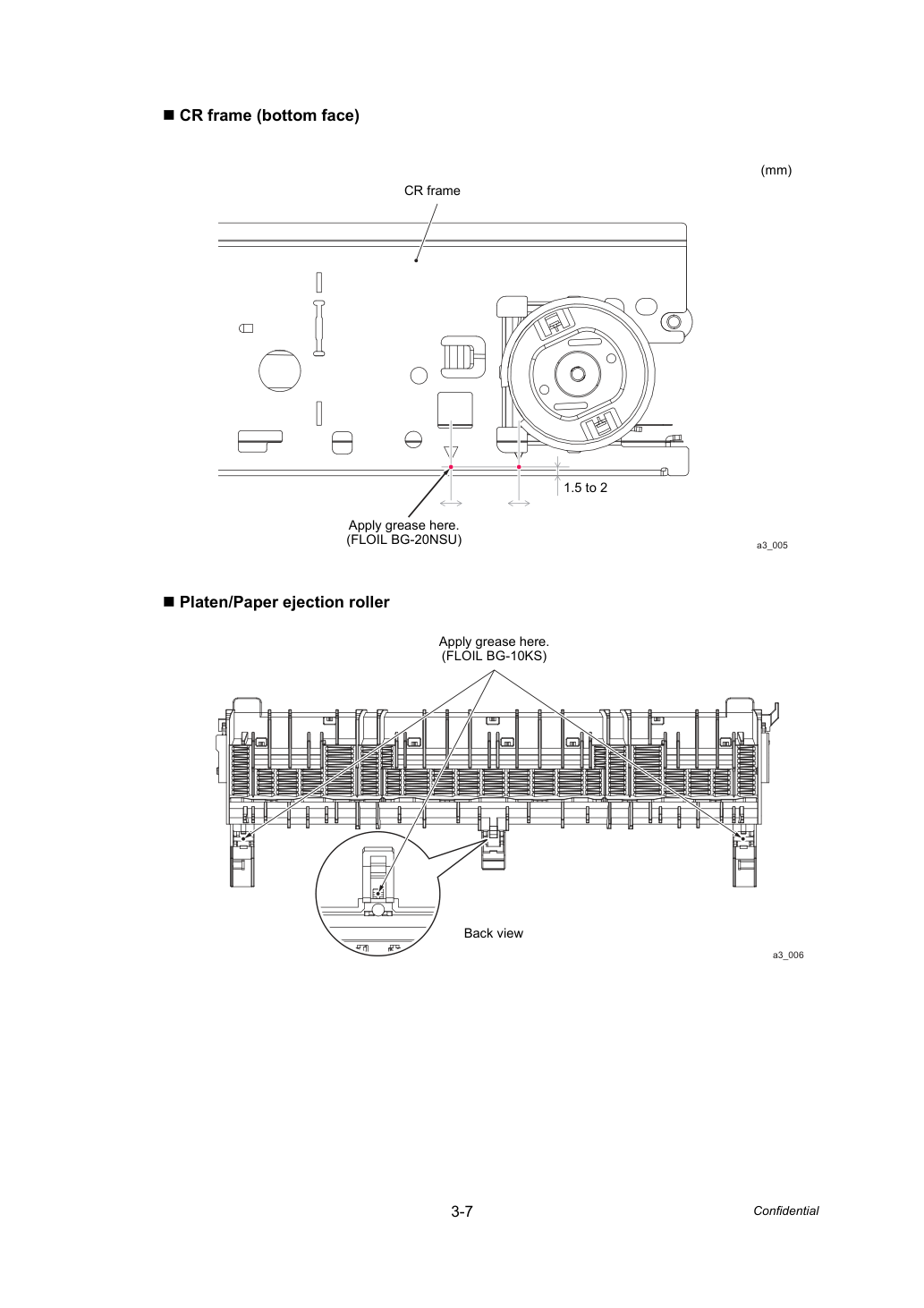

a3_005 1,5–2 Кронштейн каретки (CR frame) (мм) Нанеси смазку здесь.

Нанеси смазку на вал вырезного отверстия (Permalub BAN-5).

Нанеси смазку на вал вырезного отверстия (Permalub BAN-5).

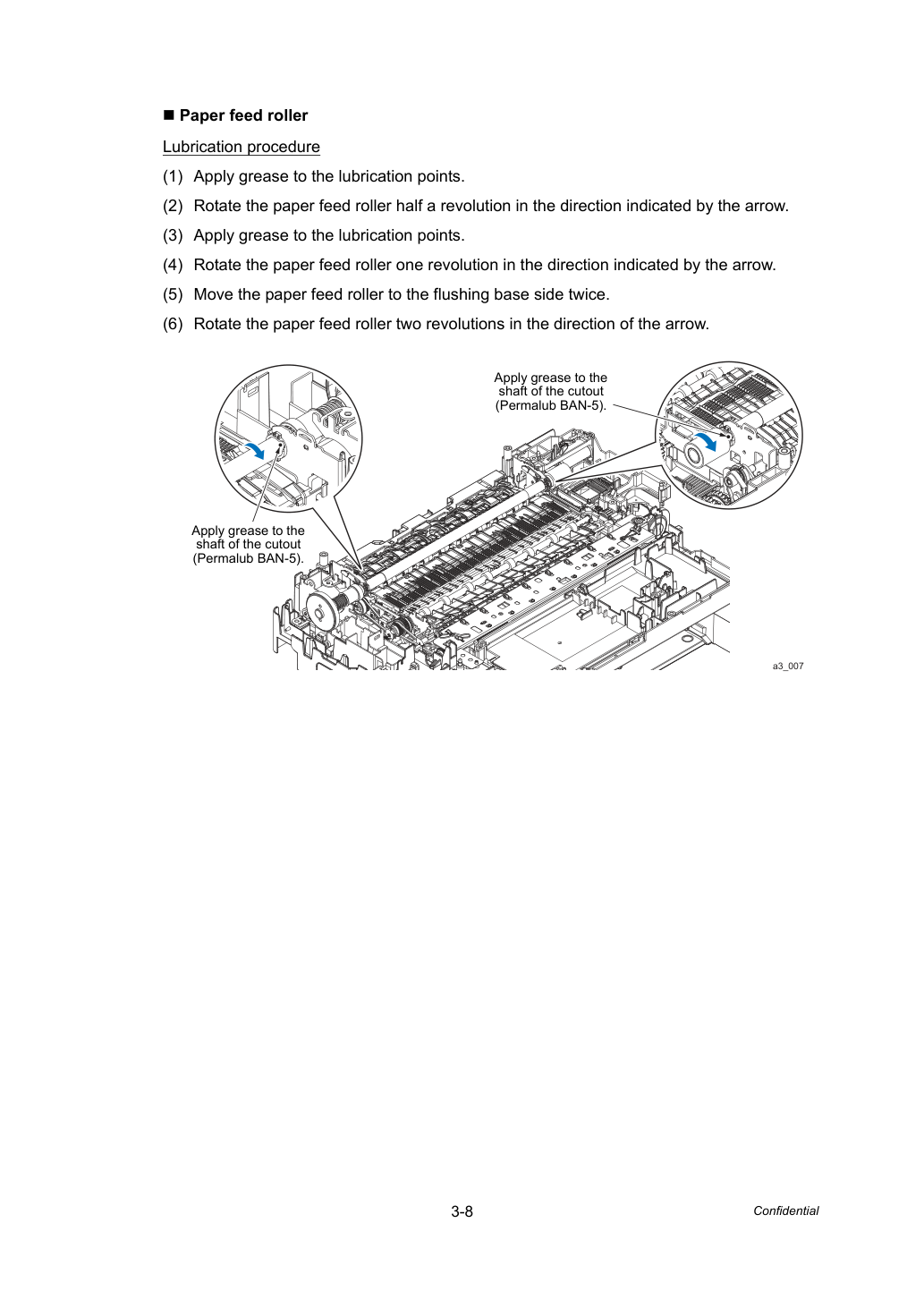

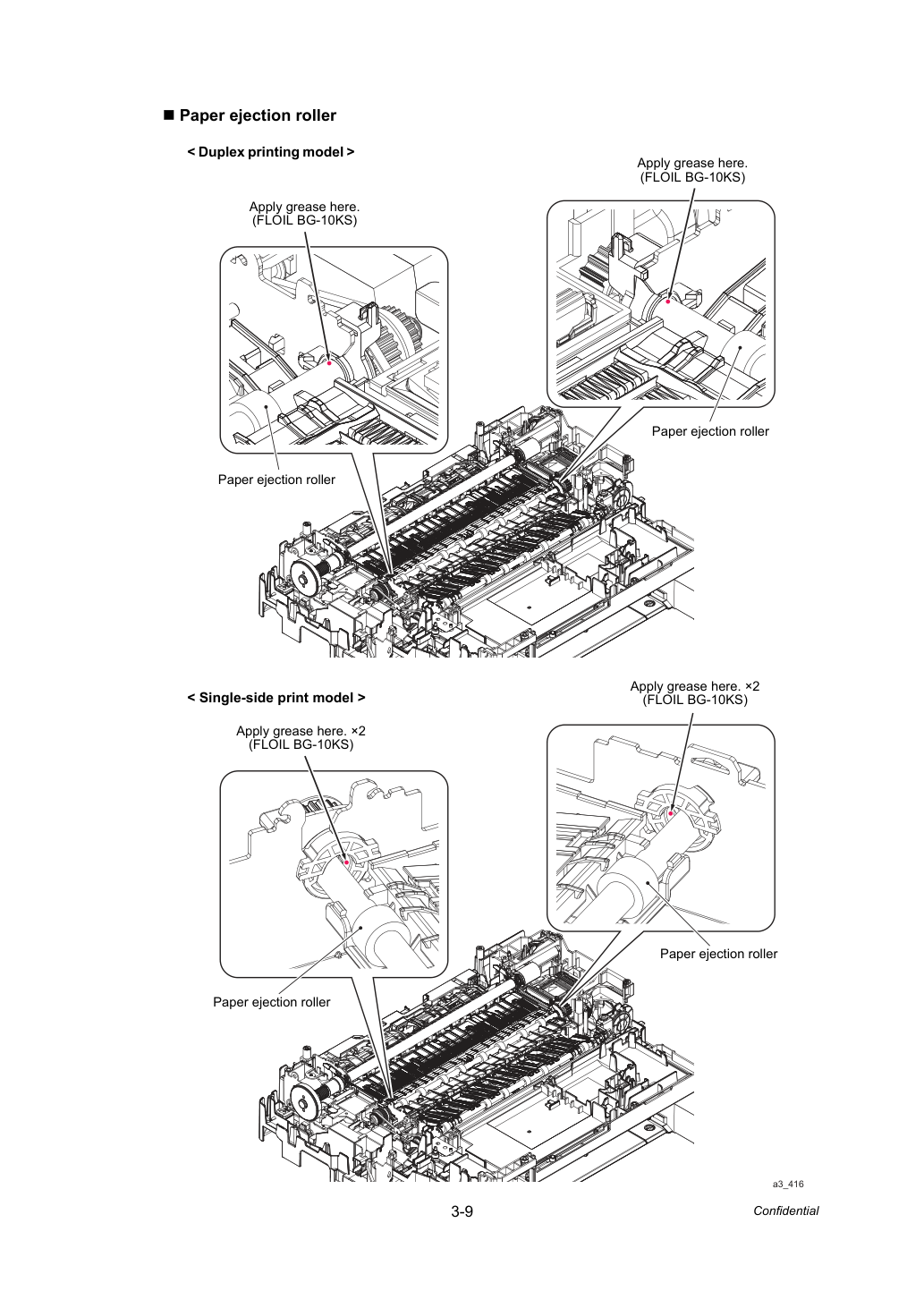

1. Нанеси смазку на точки смазывания.
2. Поверни ролик подачи бумаги на половину оборота в направлении, указанном стрелкой.
3. Нанеси смазку на точки смазывания.
4. Поверни ролик подачи бумаги на один оборот в направлении, указанном стрелкой.
5. Переместить ролик подачи бумаги на сторону промывочной базы дважды.
6. Поверни ролик подачи бумаги на два оборота в направлении стрелки. a3_007

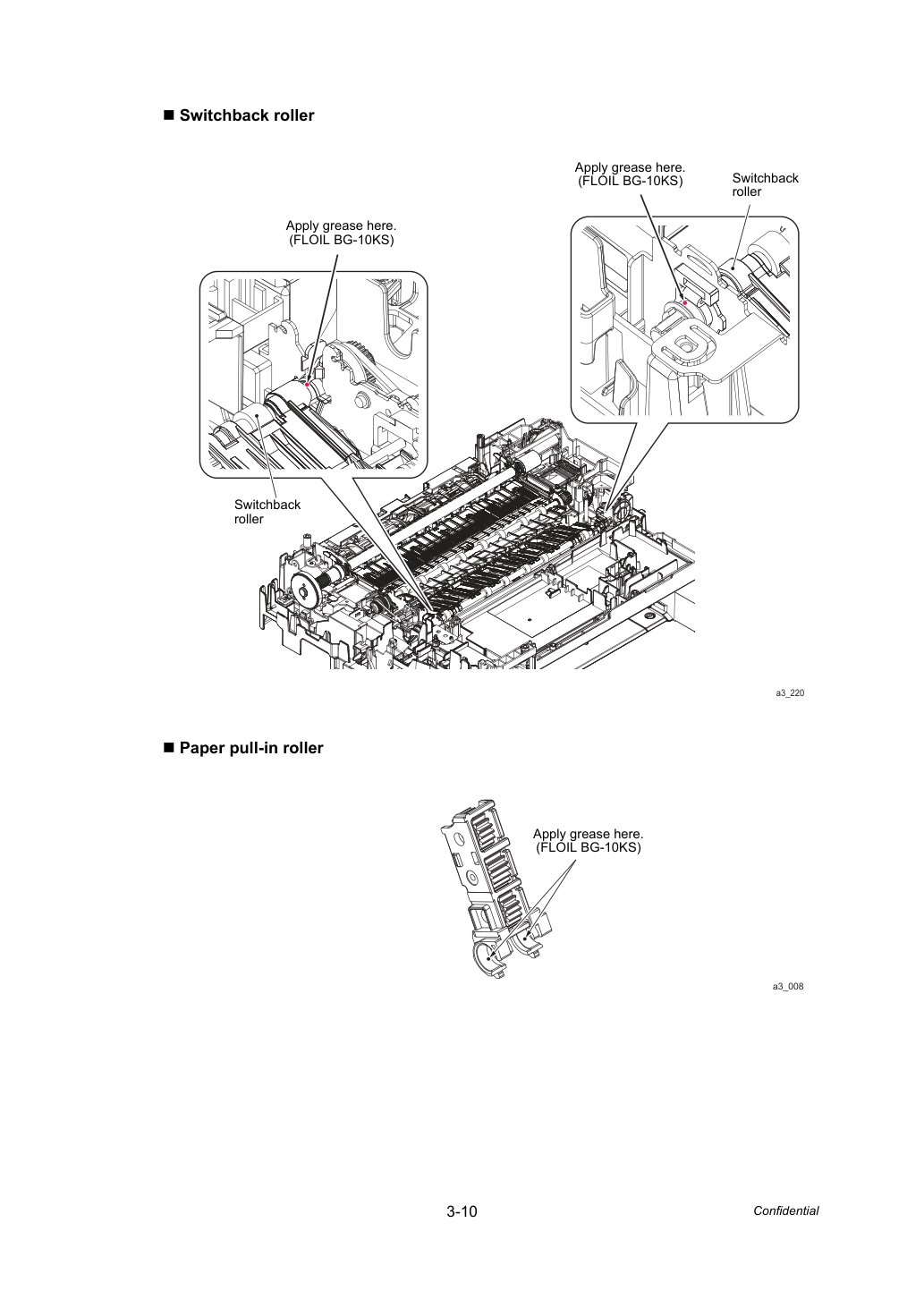

Ролик захвата бумаги (Paper pull-in roller) a3_220 Нанеси смазку здесь.

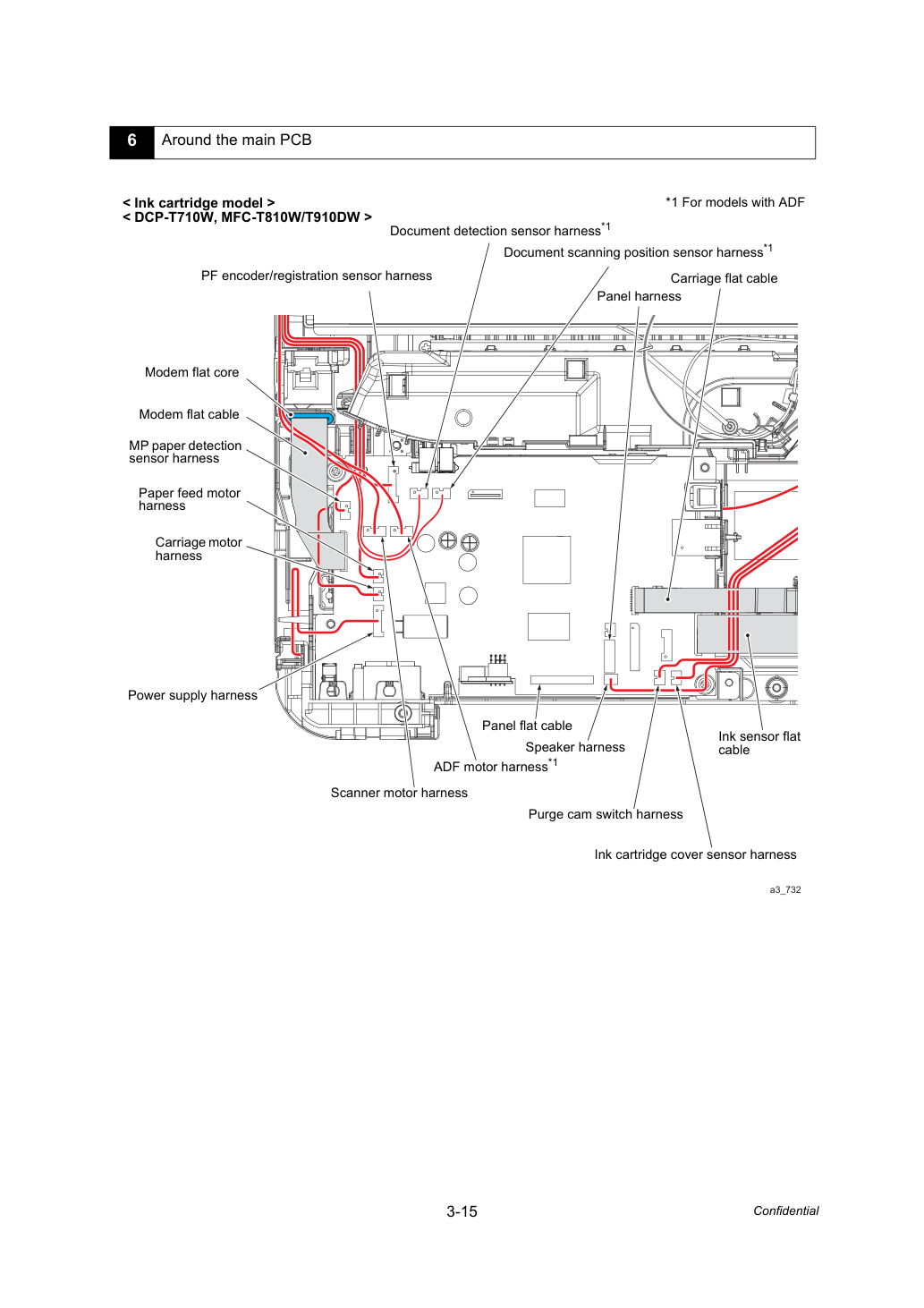

датчик обнаружения документа ASSY*1, датчик положения сканирования документа ASSY*1 и плоский кабель системы подачи чернил (CIS flat cable) a3_011 Плоский кабель системы подачи чернил (CIS flat cable) Жгут датчика обнаружения документа*1 Провод ADF FG*1 Жгут двигателя сканера Жгут датчика положения сканирования документа*1 Жгут двигателя ADF*1 *1 Для моделей с ADF Плоский сердечник должен быть в пределах кронштейна.

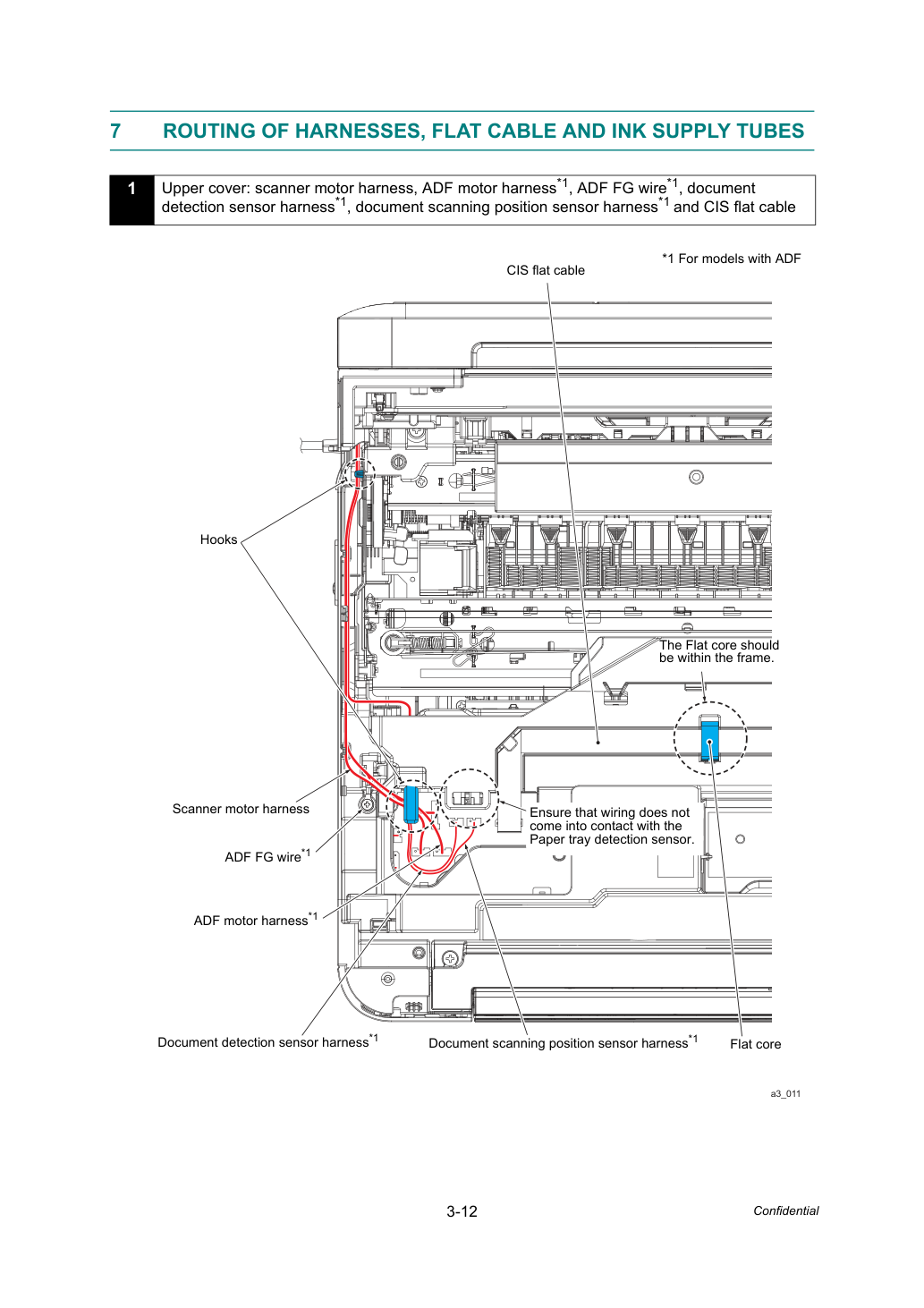

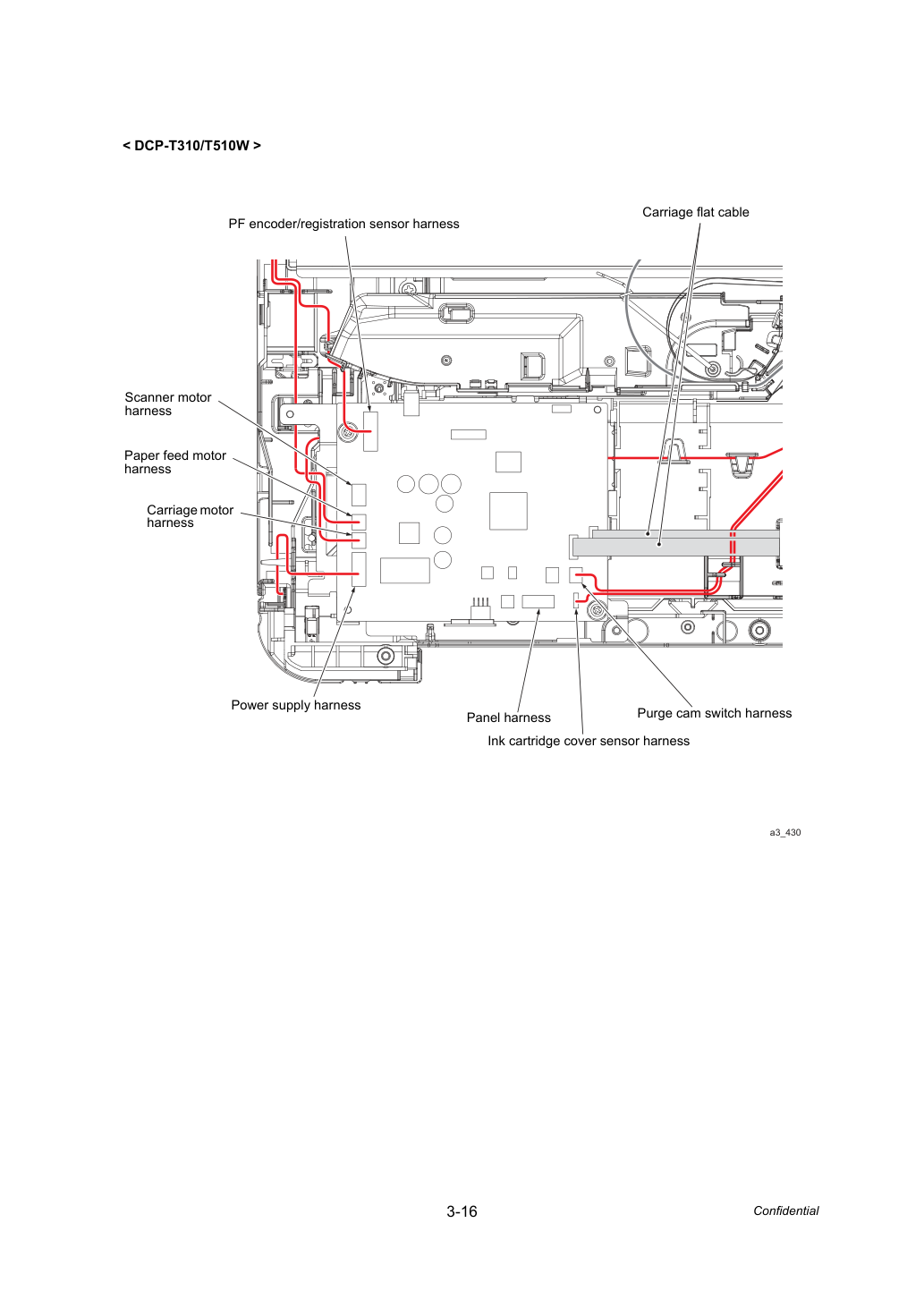

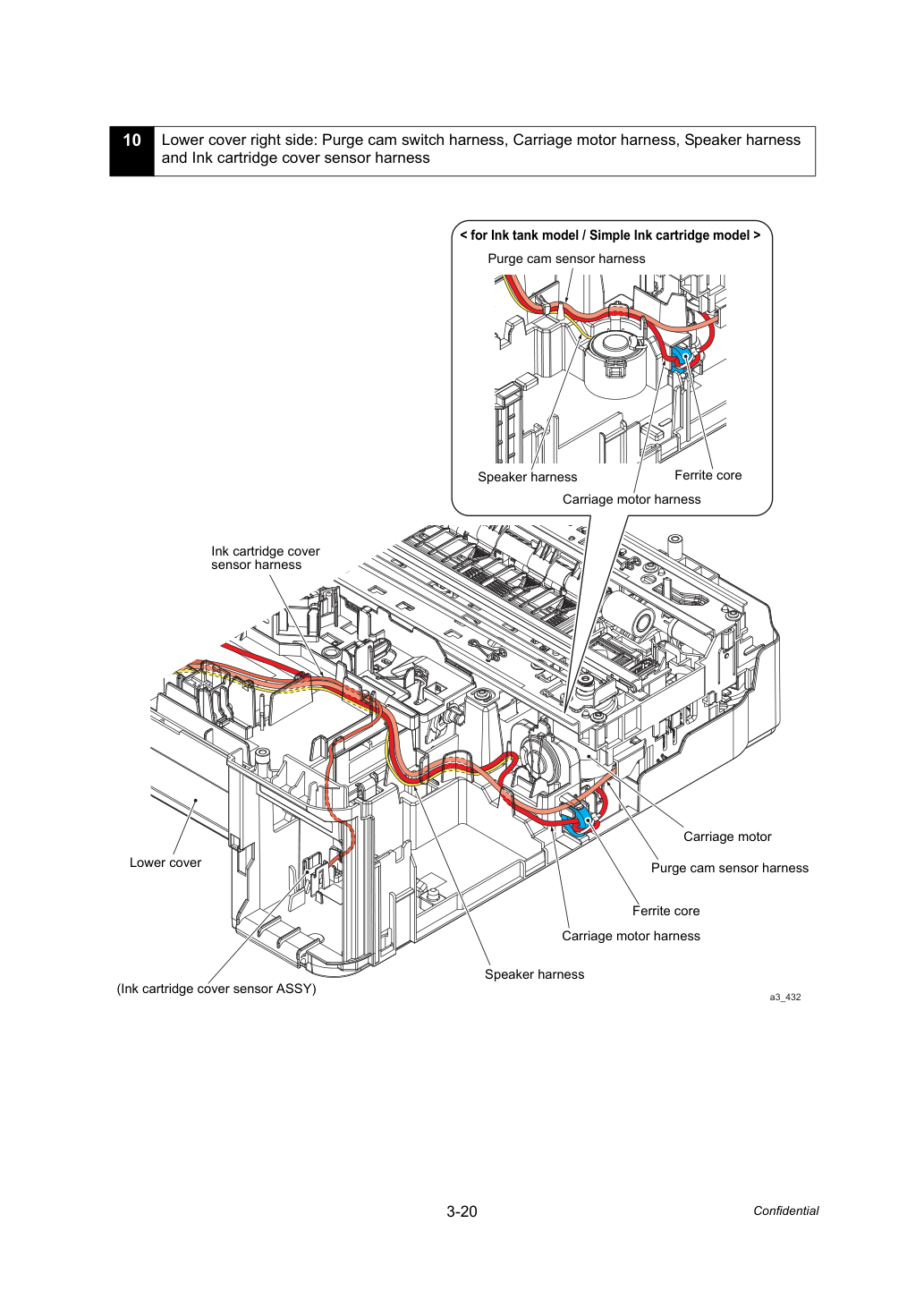

Убедись, что кабельная разводка не контактирует с датчиком обнаружения лотка для бумаги.

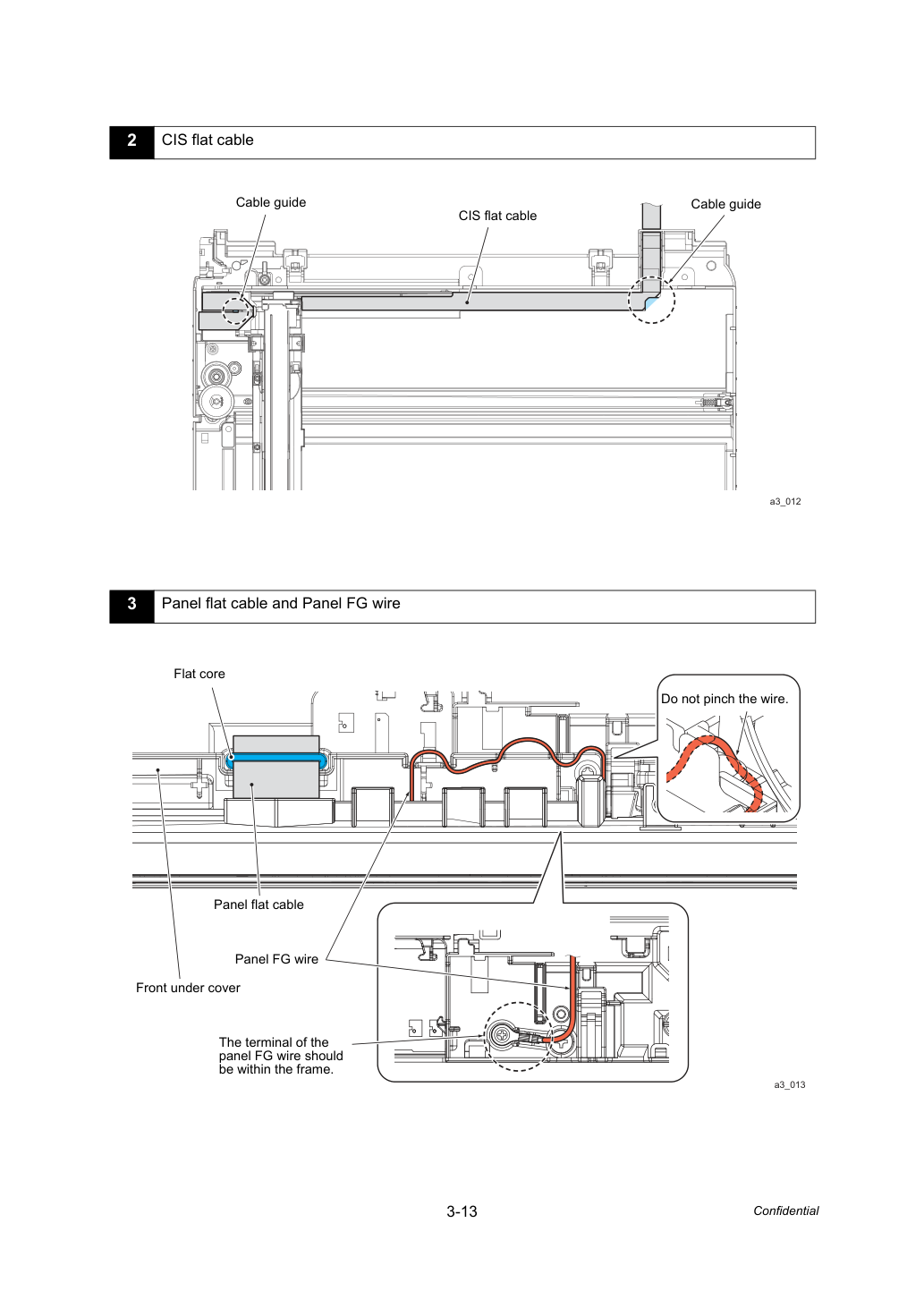

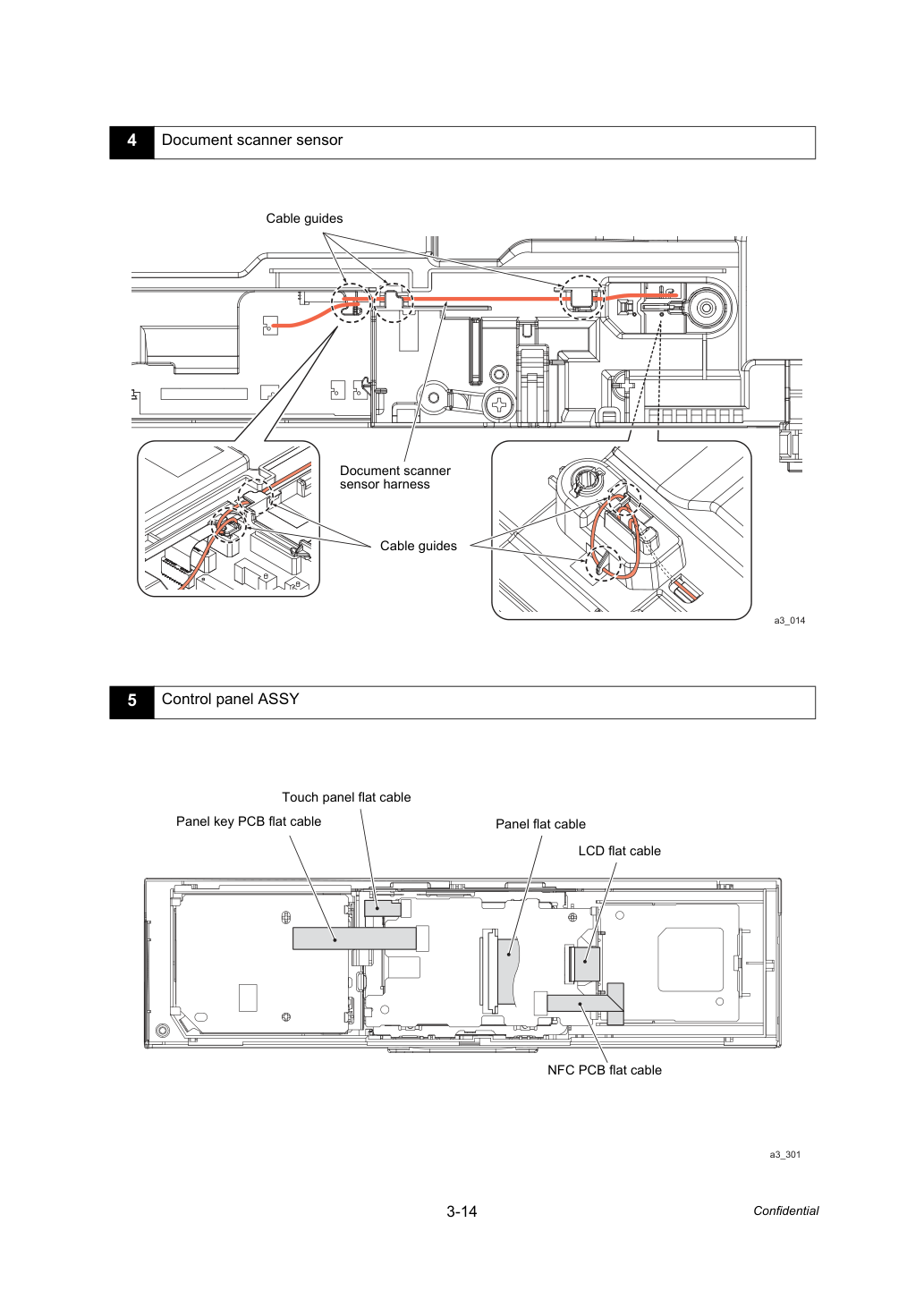

Плоский кабель панели (Panel flat cable) и провод заземления панели (Panel FG wire) a3_012 Плоский кабель системы подачи чернил (CIS flat cable) Направитель кабеля Направитель кабеля a3_013 Не защипывай провод.

Контакт провода заземления панели (Panel FG wire) должен быть в пределах кронштейна.

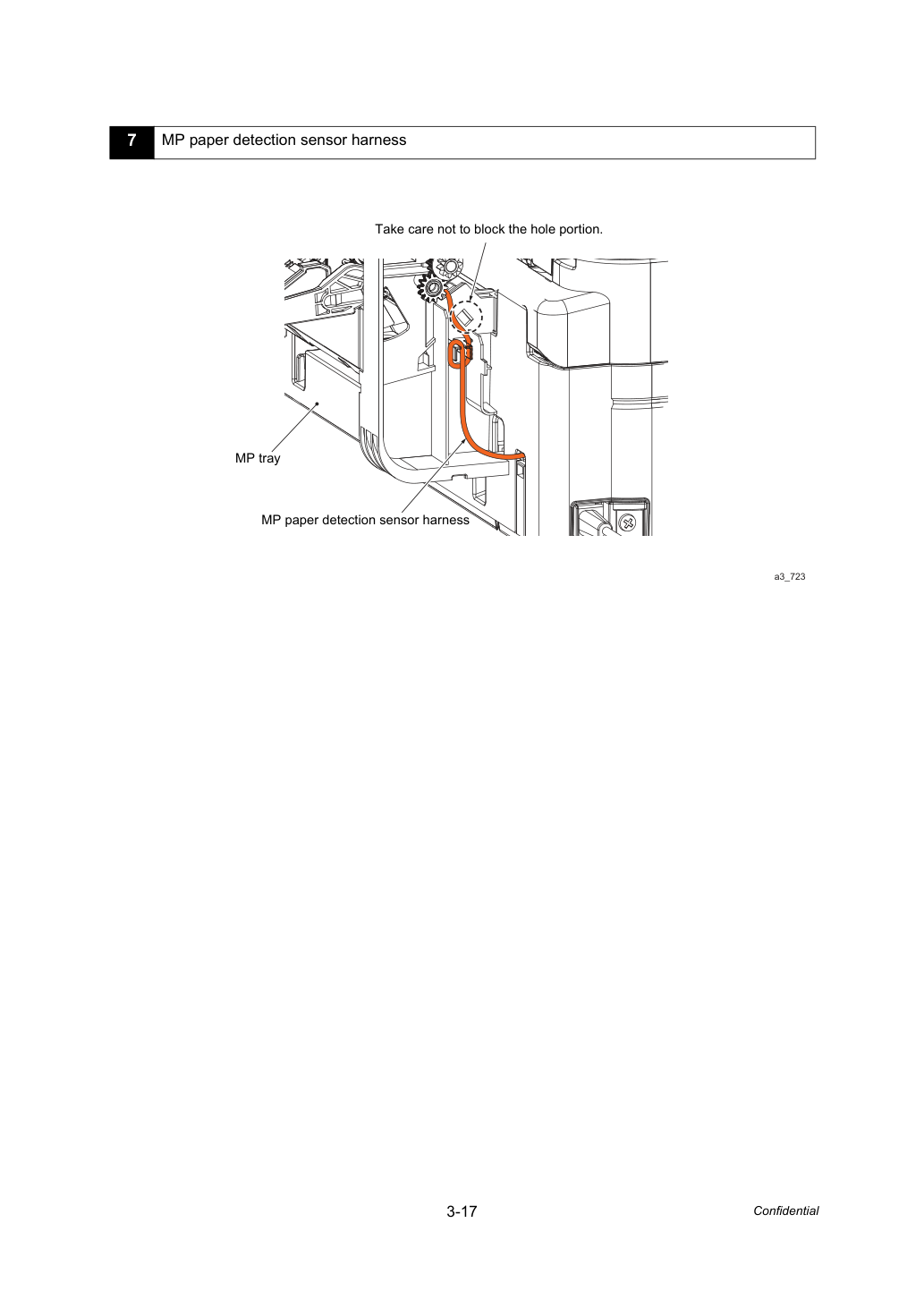

a3_723 Лоток универсального размера (MP tray) Соблюди осторожность, чтобы не заблокировать отверстие.

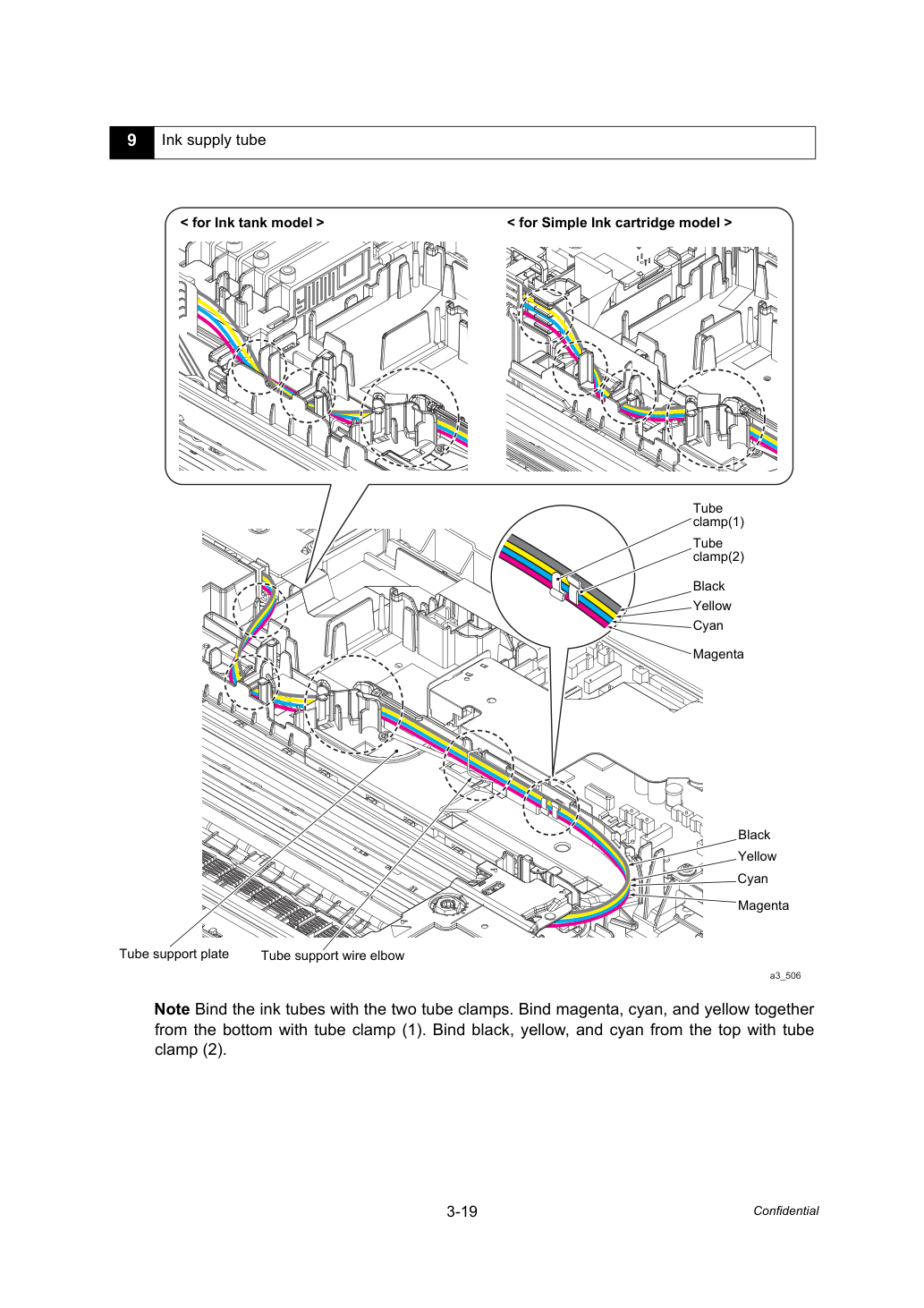

Примечание Закрепи чернильные трубки с помощью двух зажимов для трубок. Закрепи пурпурную, голубую и жёлтую трубки вместе снизу с помощью зажима для трубок (1). Закрепи чёрную, жёлтую и голубую трубки вместе сверху с помощью зажима для трубок (2).

Если машина на объекте пользователя требует ремонта, отключение кабеля питания от электросети для отправки машины на ремонт приведёт к потере полученных данных факса, если они останутся в машине.

Чтобы предотвратить такую потерю данных, персонал сервиса должен инструктировать конечных пользователей (например, по телефону) передавать данные в машине на другой факс-аппарат или персональный компьютер, используя процедуру ниже.

Примечание Количество файлов, которые можно передать одновременно, составляет 99. Для передачи 100 или более файлов выполни следующую процедуру несколько раз.

Совет Если в файле для передачи содержатся как цветные, так и монохромные данные, монохромные данные будут передачены первыми. Если машина-получатель не поддерживает функцию цвета, машина-отправитель не сможет передать цветные данные, что приведёт к ошибке.

Если появляется экран ввода номера факса, в памяти машины находятся факсы.

Затем введи номер факса, на который должны быть перенаправлены факсы.

Если появляется экран ввода номера факса, в памяти машины находятся факсы.

Затем введи номер факса, на который должны быть перенаправлены факсы.

1. Нажми клавишу X, чтобы временно прервать ошибку (если отображается).
2. Нажми
3. Нажми Service.
4. Нажми Data Transfer.
5. Нажми Fax Transfer.
6. Нажми клавишу Fax Start.
1. Нажми клавишу Stop/Exit для временного прерывания ошибки (если отображается).
2. Нажми клавишу Settings или Menu.
3. Выбери [Service]. Нажми клавишу OK.
4. Выбери [Data Transfer]. Нажми клавишу OK.
5. Выбери [Fax Transfer]. Нажми клавишу OK.
6. Нажми клавишу Mono Start.

Передача факсов на ПК ■Процедура работы Следующая процедура использует факс-аппарат и ПК.

Резервное копирование информации машины и калибровочных данных печатающей головки (при замене главной платы PCB) Перед началом ремонта сервисный персонал должен сохранить следующую информацию машины, данные пользовательских настроек и калибровочные данные в энергонезависимую память.

*Только для моделей, оснащённых функцией резервного копирования Учти, что следующую информацию невозможно сохранить.

Данные факсов для отправки (отложенный таймер, переадресация, опрос) ■Процедура работы Создай резервную копию информации машины, данных пользовательских настроек и другой информации, обратившись к Главе 5, Раздел 1.4.11 «Резервное копирование информации машины (режим обслуживания 46)» и Главе 5, Раздел 1.4.24 «Обновление информации свойств печатающей головки и резервное копирование/восстановление калибровочных данных печатающей головки (режим обслуживания 68)».

1. Нажми клавишу X или Stop/Exit для временного прерывания ошибки (если отображается).
2. Начало
3. Выбери название своей модели.
4. Кликни PC FAX на панели навигации, затем кликни Receive.
5. Прочитай и подтверди инструкции на компьютере. данные характеристик и т.д.) информация, код области телефона, пользовательские настройки и т.д.)

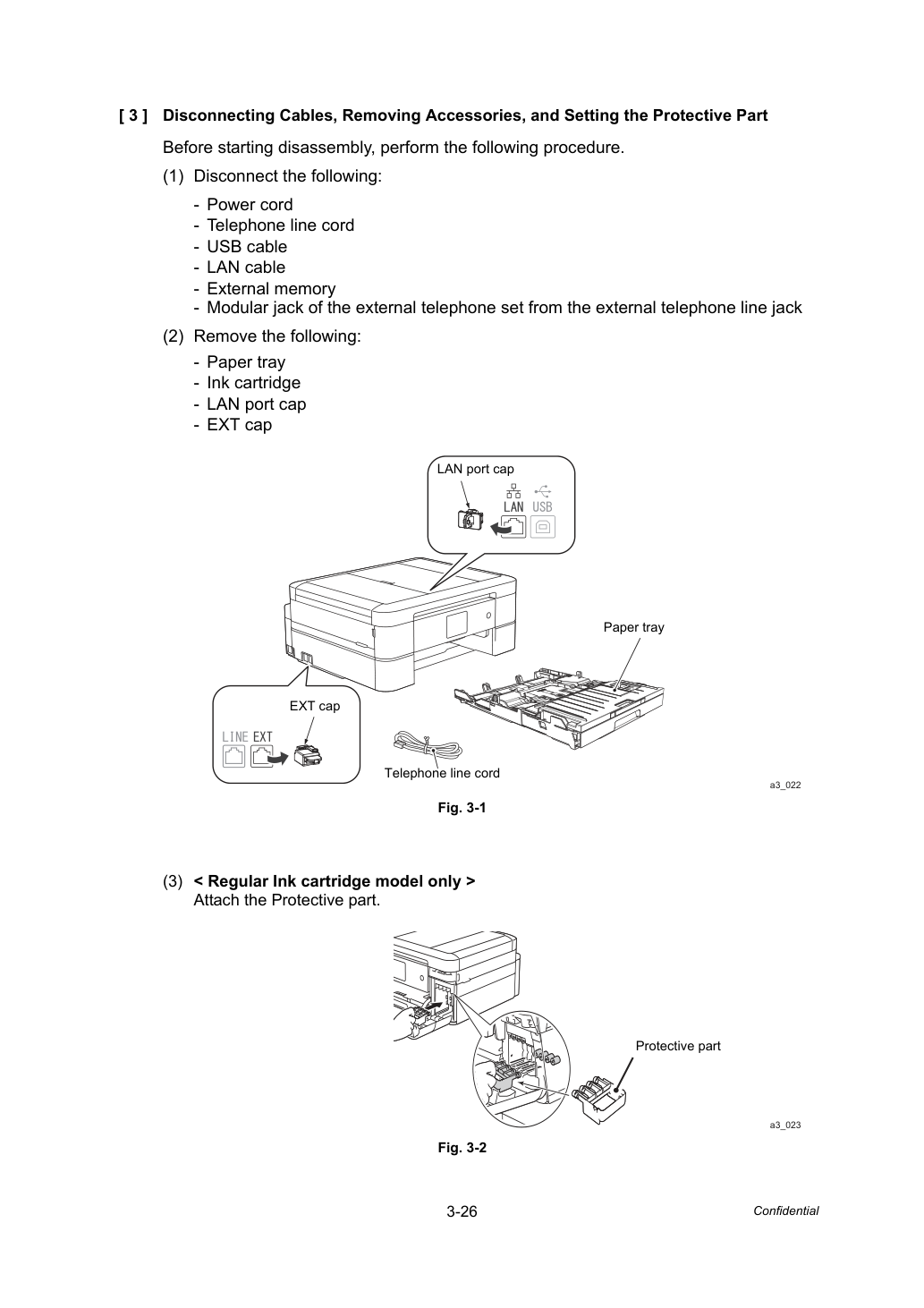

Отсоединение кабелей, снятие аксессуаров и установка защитной части Перед началом разборки выполни следующую процедуру.

1. Отсоедини следующее:
2. Снимите следующее:
3. < Только модель с обычным картриджем чернил > a3_022 a3_023

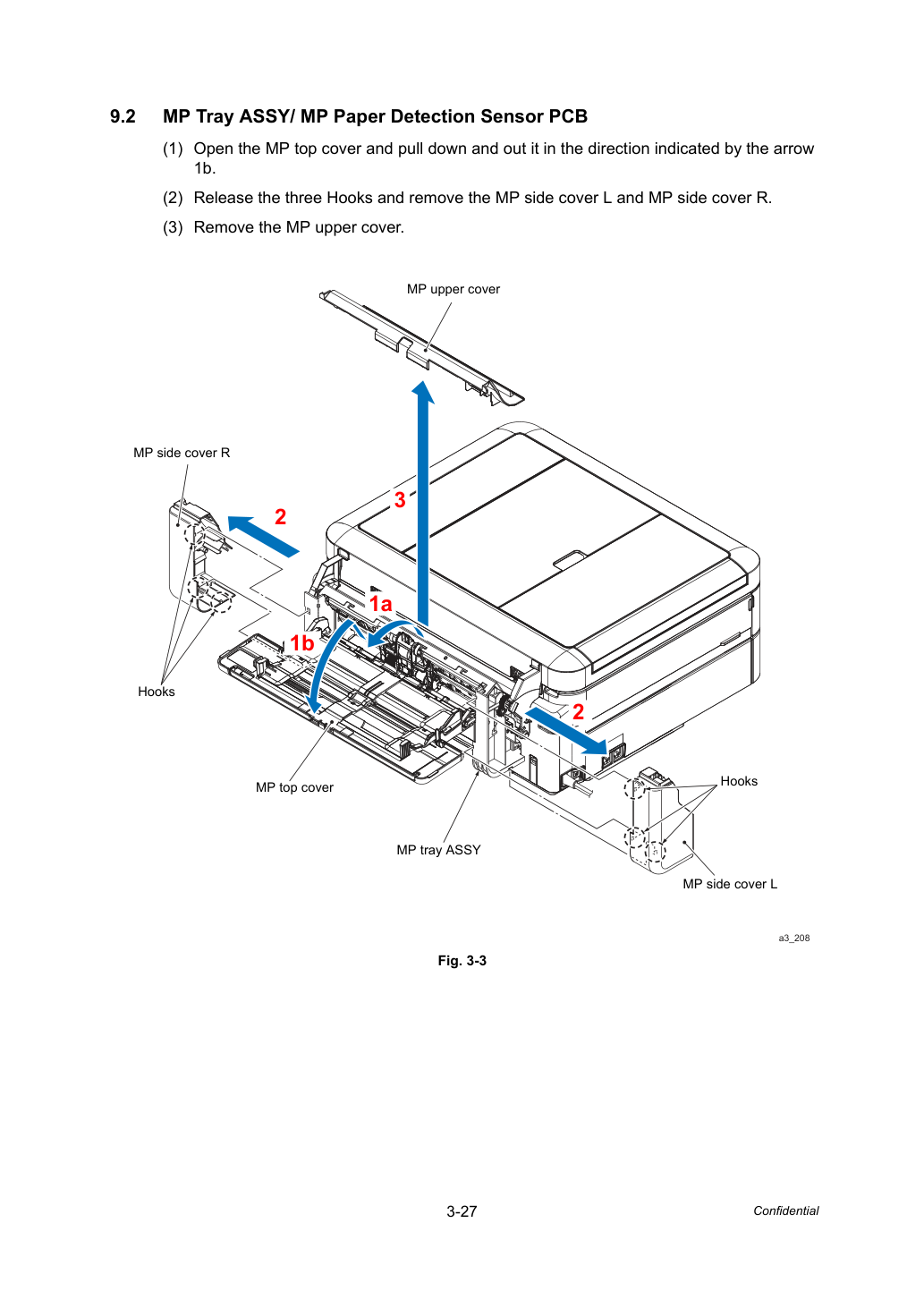

1. Открой верхнюю крышку MP и потяни её вниз и наружу в направлении, указанном стрелкой.
2. Отпусти три крючка и снимите боковую крышку MP L и боковую крышку MP R.
3. Снимите верхнюю крышку MP. a3_208

Сборка Примечание Установи держатель шестерни MP, используя следующие шаги.

1)Поворачивай пружину MP, нажимая на её кончик, и временно снимите пружину MP и шестерню MP.

2)Установи держатель шестерни MP, выравнивая его по шестерне узла подноса MP (MP tray ASSY).

3)Установи шестерню MP. Установи пружину MP, поворачивая пружину MP, нажимая на её кончик.

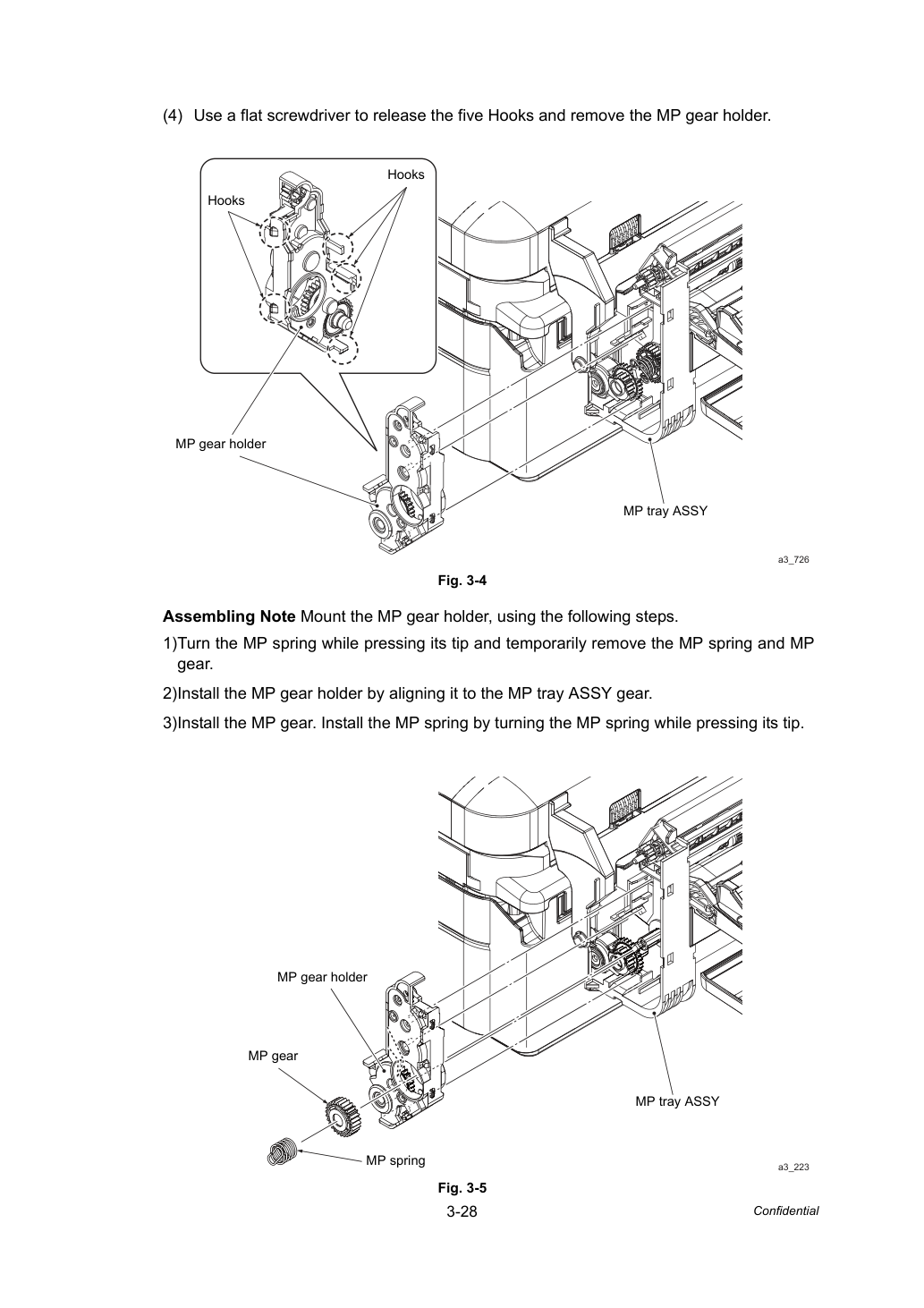

4. Используй плоскую отвёртку для отпускания пяти крючков и снимите держатель шестерни MP. a3_726 a3_223

Сборка Примечание При присоединении двух винтов (TAPTITE BIND B M4x12) соблюдай порядок, указанный ниже.

Примечание При замене узла подноса MP (MP tray ASSY) обязательно снимите этикетку серийного номера и приклей её на новый.

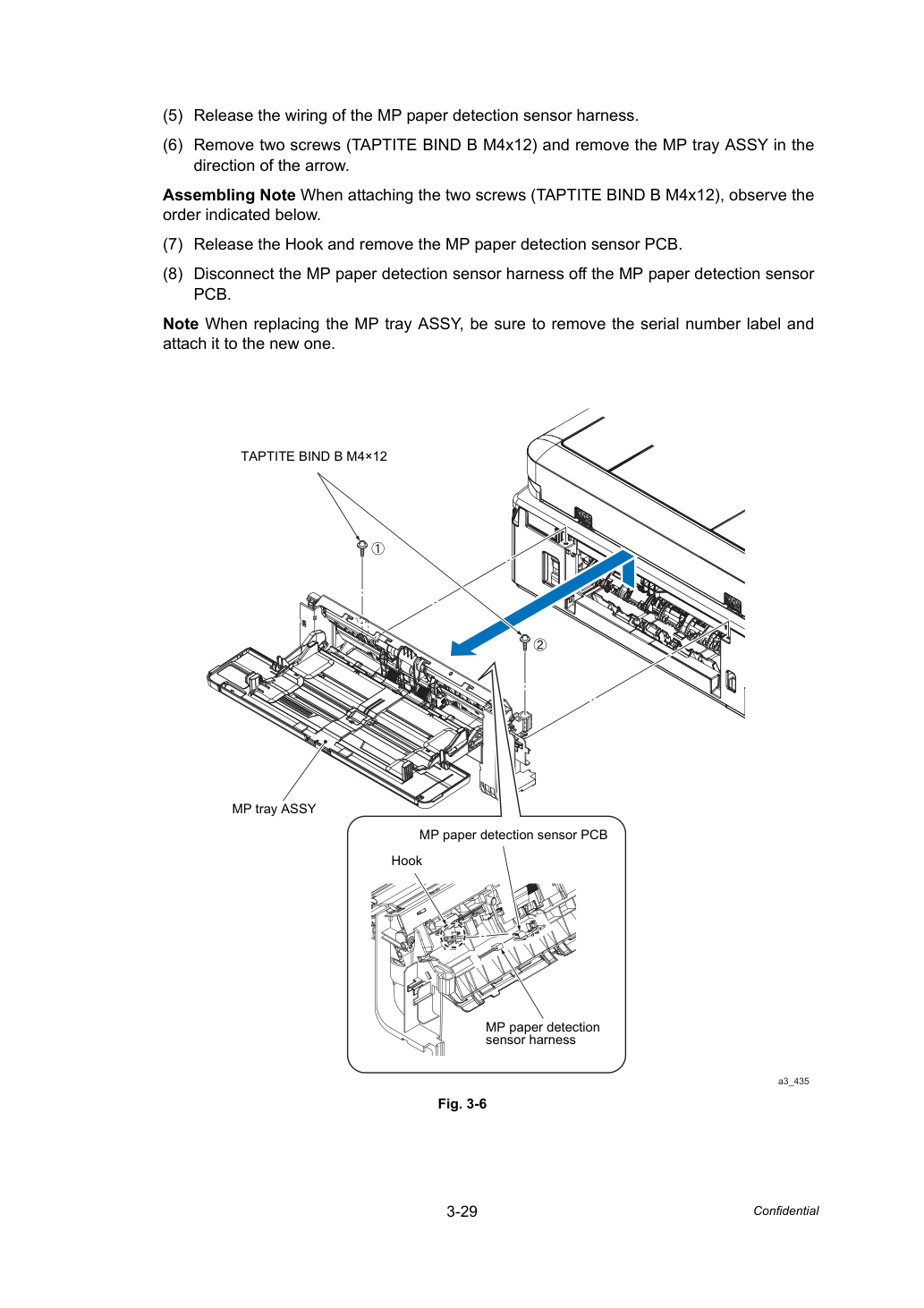

5. Отпусти проводку жгута датчика обнаружения бумаги MP (MP paper detection sensor).
6. Снимите два винта (TAPTITE BIND B M4x12) и снимите узел подноса MP (MP tray ASSY) в направлении стрелки.
7. Отпусти крючок и снимите плату датчика обнаружения бумаги MP (MP paper detection sensor PCB).
8. Отсоедини жгут датчика обнаружения бумаги MP с датчика обнаружения бумаги MP a3_435 жгут датчика

Амортизатор крышки сканера к задней части и отпусти его от узла Document scanner.

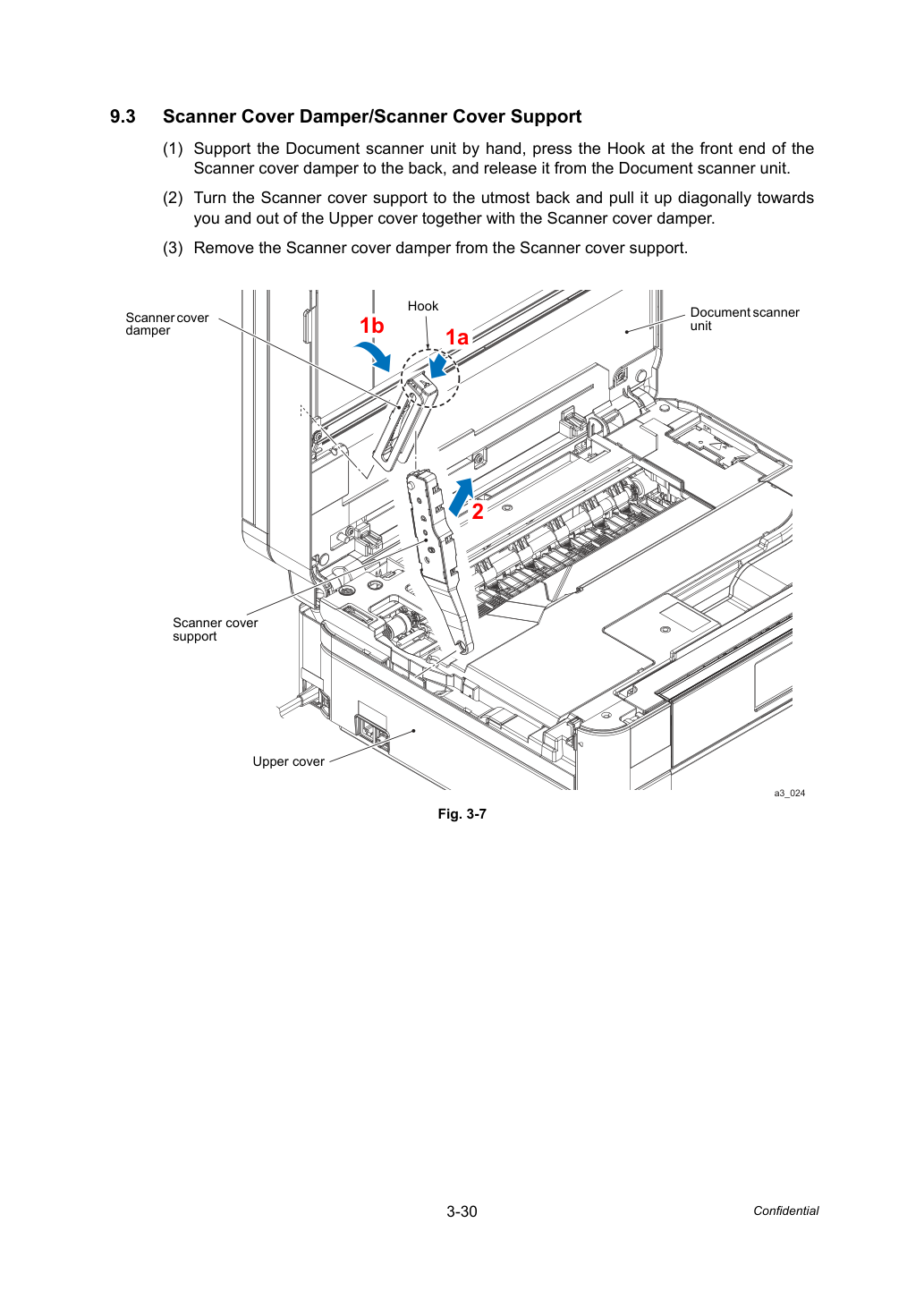

1. Поддержи узел Document scanner руками, нажми крючок на передней части.
2. Поверни опору крышки сканера (Scanner cover support) максимально назад и потяни её вверх диагонально на себя и вынь из верхней крышки вместе с амортизатором крышки сканера (Scanner cover damper).
3. Снимите амортизатор крышки сканера (Scanner cover damper) с опоры крышки сканера (Scanner cover support). a3_024 опора амортизатор узел

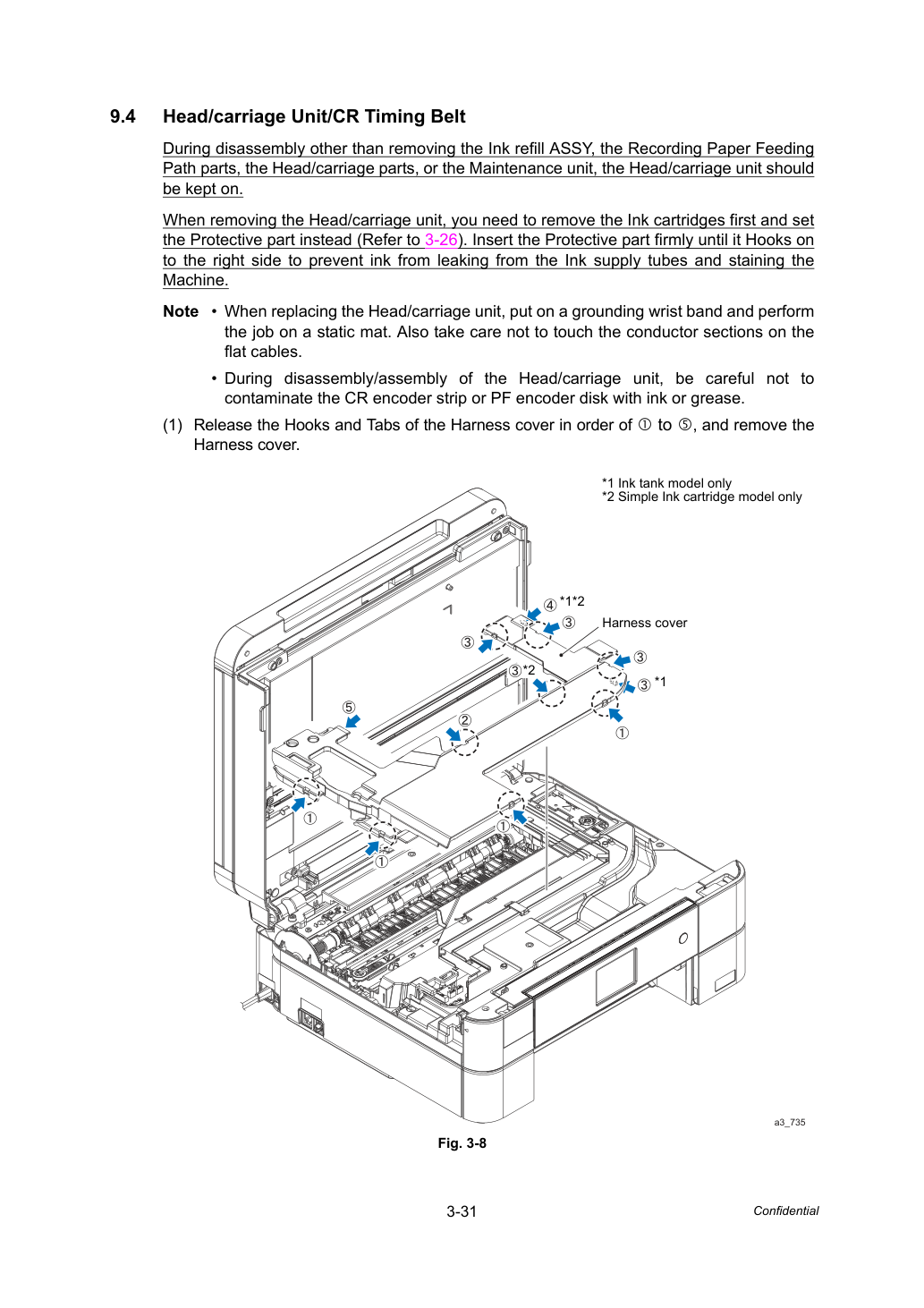

При разборке, кроме извлечения узла Ink refill ASSY, деталей Recording Paper Feeding Path, узлов Head/carriage или блока Maintenance, держи узел Head/carriage включенным.

При извлечении узла Head/carriage сначала извлеки картриджи Ink и установи вместо них Protective part (см. 3-26). Вставь Protective part плотно до фиксации с правой стороны, чтобы предотвратить утечку чернил из трубок Ink supply и загрязнение машины.

Примечание • При замене узла Head/carriage надень антистатический браслет и выполняй работу на антистатическом коврике. Также избегай прикосновения к участкам-проводникам на плоских кабелях.

• При разборке/сборке узла Head/carriage избегай загрязнения CR encoder strip или PF encoder disk чернилами или смазкой.

1. Отпусти Hooks и Tabs крышки Harness в порядке от к , и извлеки a3_735.

Разблокируй head lock узла Head/carriage одним из следующих способов.

Подключи кабель питания к электросети.

Откройте блок Document scanner unit.

На LCD появляется сообщение "Cover is Open".

Удерживая клавишу X или Stop/Exit на панели, переместите узел Head/carriage в центр хода.

Отключи кабель питания от электросети.

Откройте блок Document scanner unit.

Поверни шестерню Paper feed roller в направлении, указанном стрелкой, пока head stopper блока Maintenance и Wipe rubber не опустятся.

2. Разблокируй head lock узла Head/carriage. a3_026

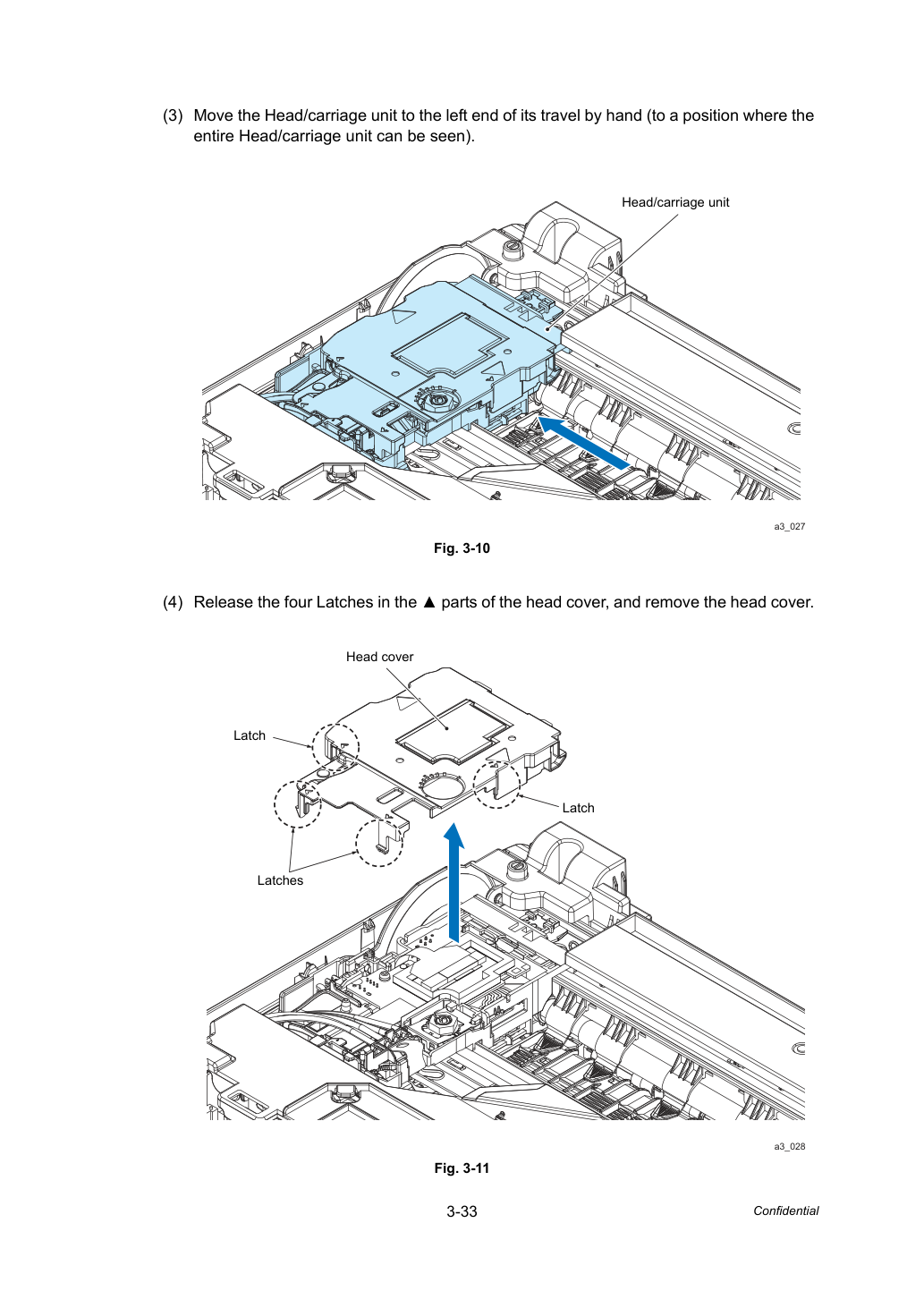

3. Перемести узел Head/carriage в левый конец хода вручную (в положение, где виден весь узел Head/carriage).
4. Отпусти четыре Latches в частях ▲ head cover и извлеки head cover. a3_027 a3_028

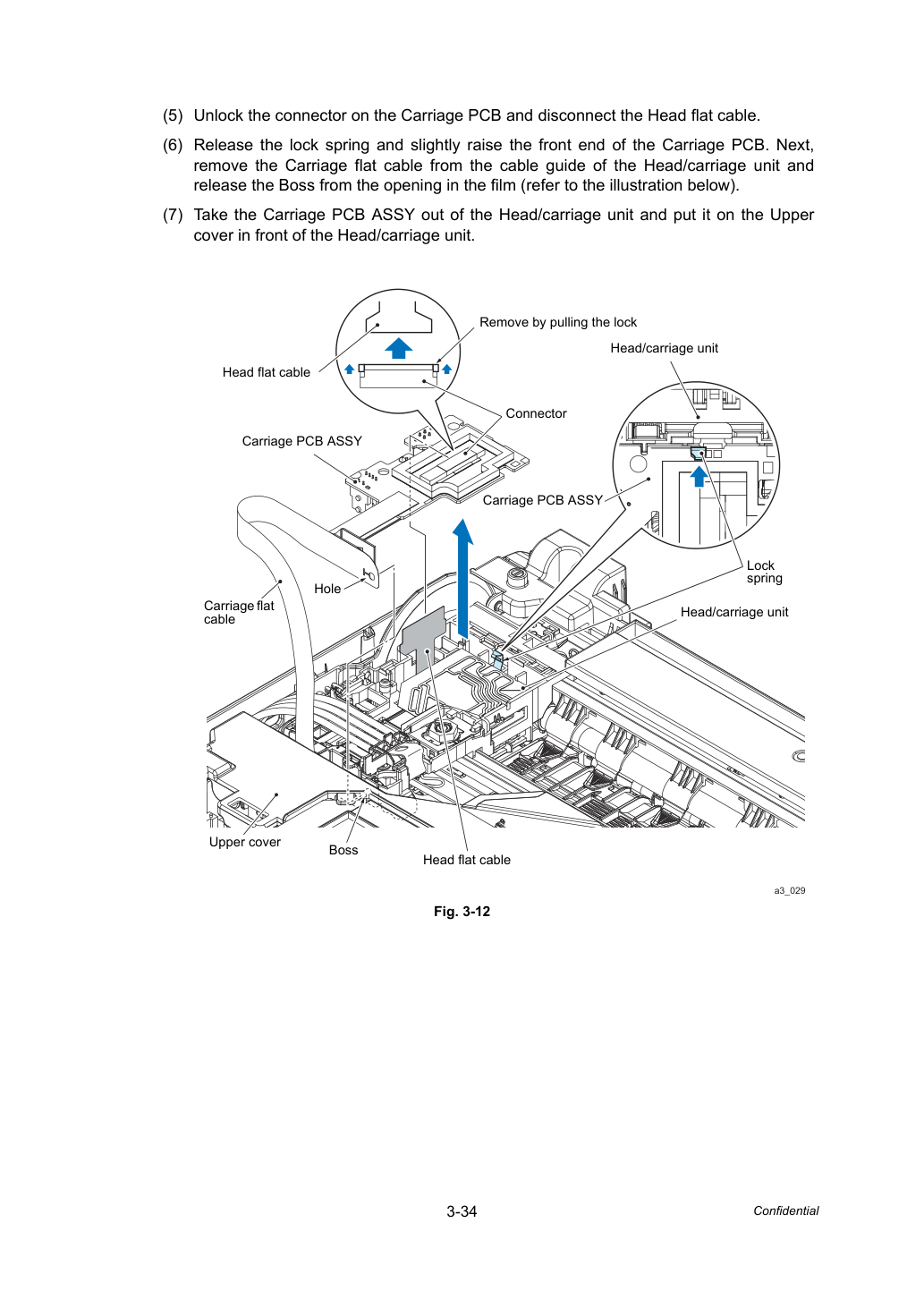

5. Разблокируй разъем на Carriage PCB и отсоедини Head flat cable.
6. Отпусти lock spring и слегка приподними переднюю часть Carriage PCB. Затем извлеки Carriage flat cable из cable guide узла Head/carriage и высвободи Boss из отверстия в пленке (см. иллюстрацию ниже).
7. Извлеки узел Carriage PCB ASSY из узла Head/carriage и положи его на Upper cover перед узлом Head/carriage. a3_029 spring cable

Примечание Сотри оставшиеся чернила на участке крепления Head joint чистой тканью без ворса.

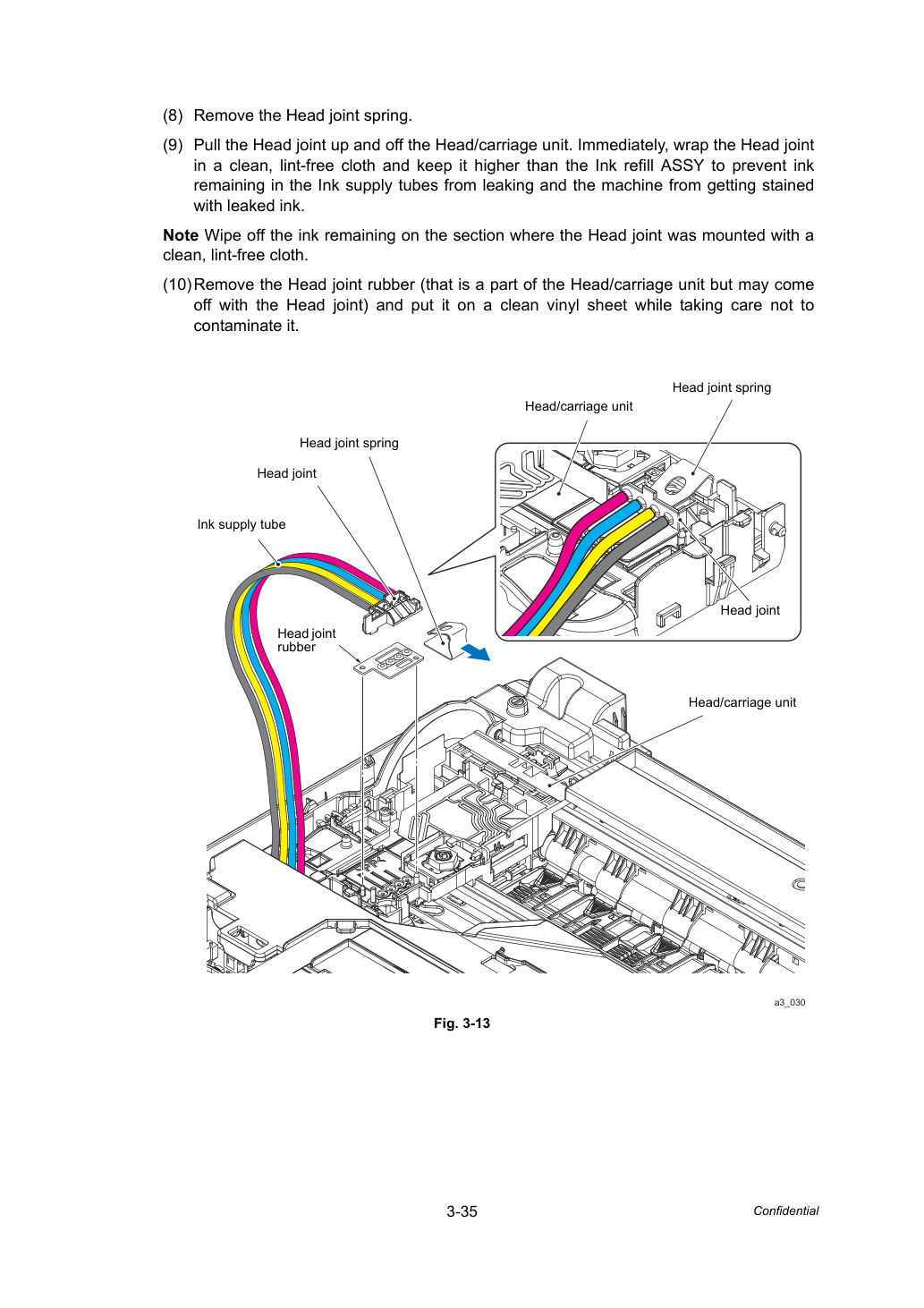

(10)Извлеки Head joint rubber (являющееся частью узла Head/carriage, но может отсоединиться с Head joint) и положи на чистую виниловую подложку, избегая загрязнения.

8. Извлеки Head joint spring.
9. Поднимай Head joint и снимай его с узла Head/carriage. Сразу же оберни Head joint чистой тканью без ворса и держи выше Ink refill ASSY, чтобы предотвратить утечку оставшихся чернил из трубок Ink supply и загрязнение машины. a3_030 rubber

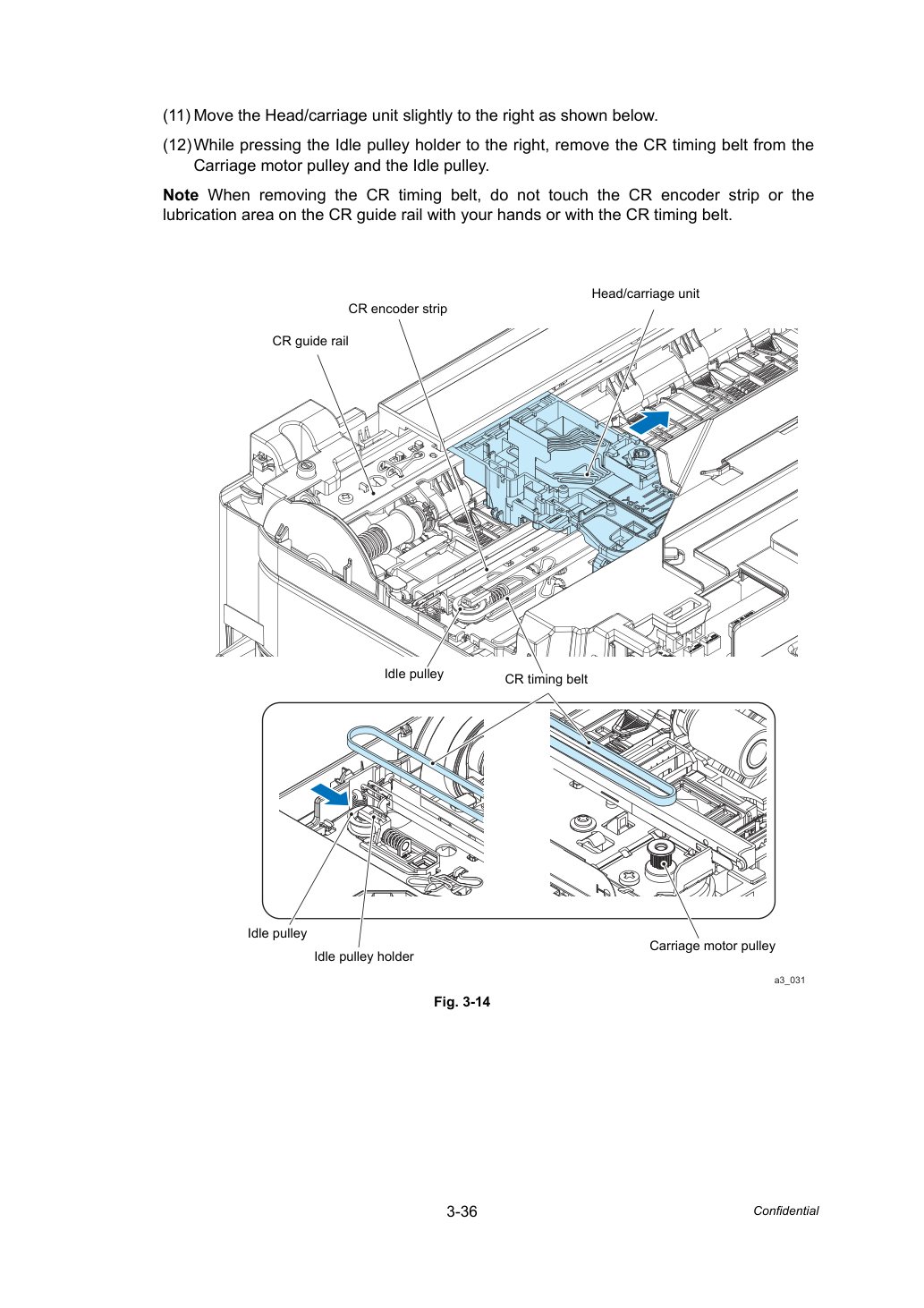

(12)Нажимая на Idle pulley holder вправо, извлеки CR timing belt из Carriage motor pulley и Idle pulley.

Примечание При извлечении CR timing belt не касайся CR encoder strip или участков смазки на CR guide rail руками или самим CR timing belt.

11. Перемести узел Head/carriage слегка вправо, как показано ниже. a3_031

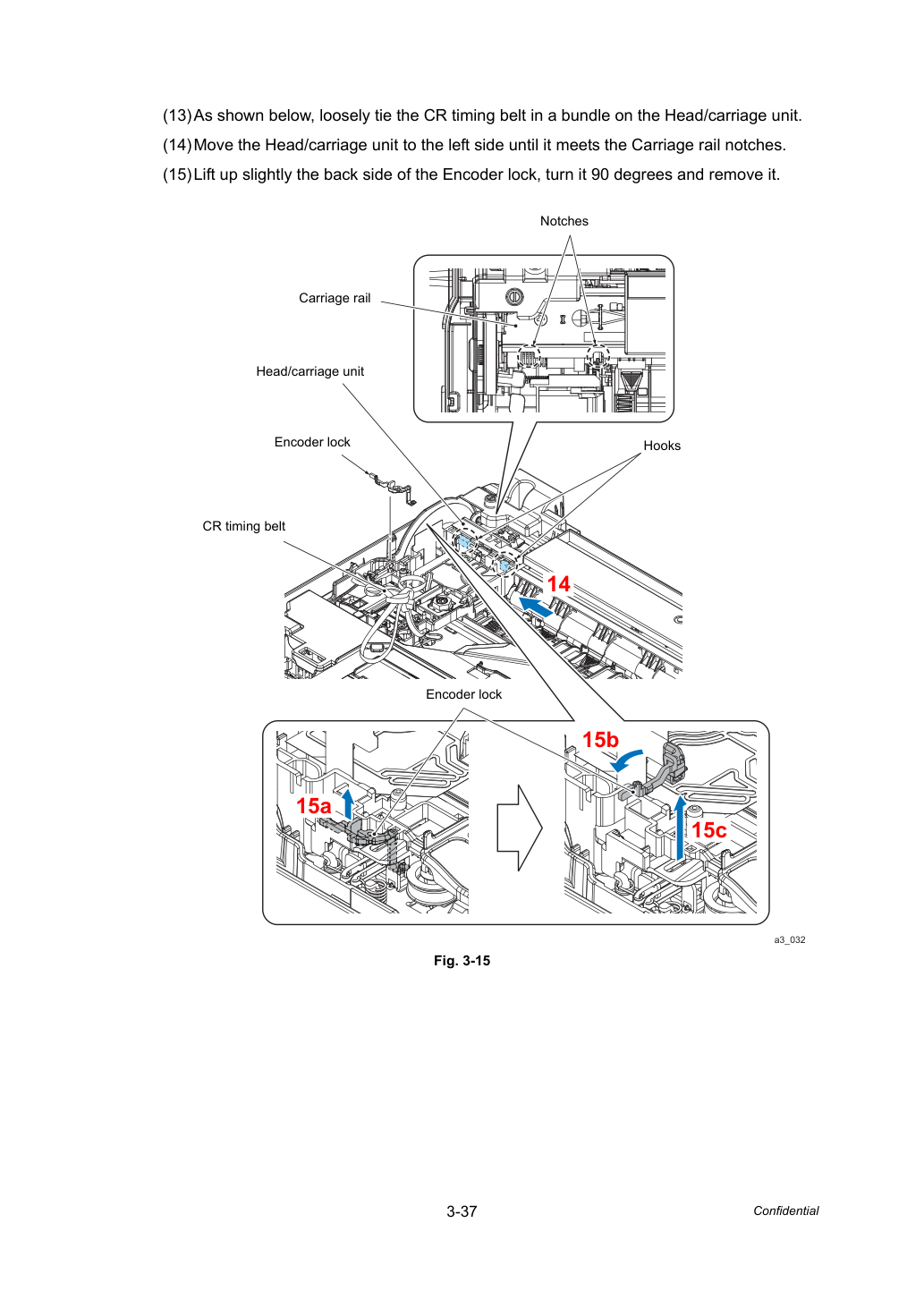

(13)Как показано ниже, слабо свяжи CR timing belt пучком на узле Head/carriage.

(14)Перемести узел Head/carriage влево до упора в Carriage rail notches.

(15)Слегка приподними заднюю часть Encoder lock, поверни на 90 градусов и извлеки.

(16)Слегка приподними задний конец узла Head/carriage и отсоедини его от (двух) CR guide rail notches. Затем отсоедини передний конец от CR frame, чтобы полностью извлечь узел Head/carriage.

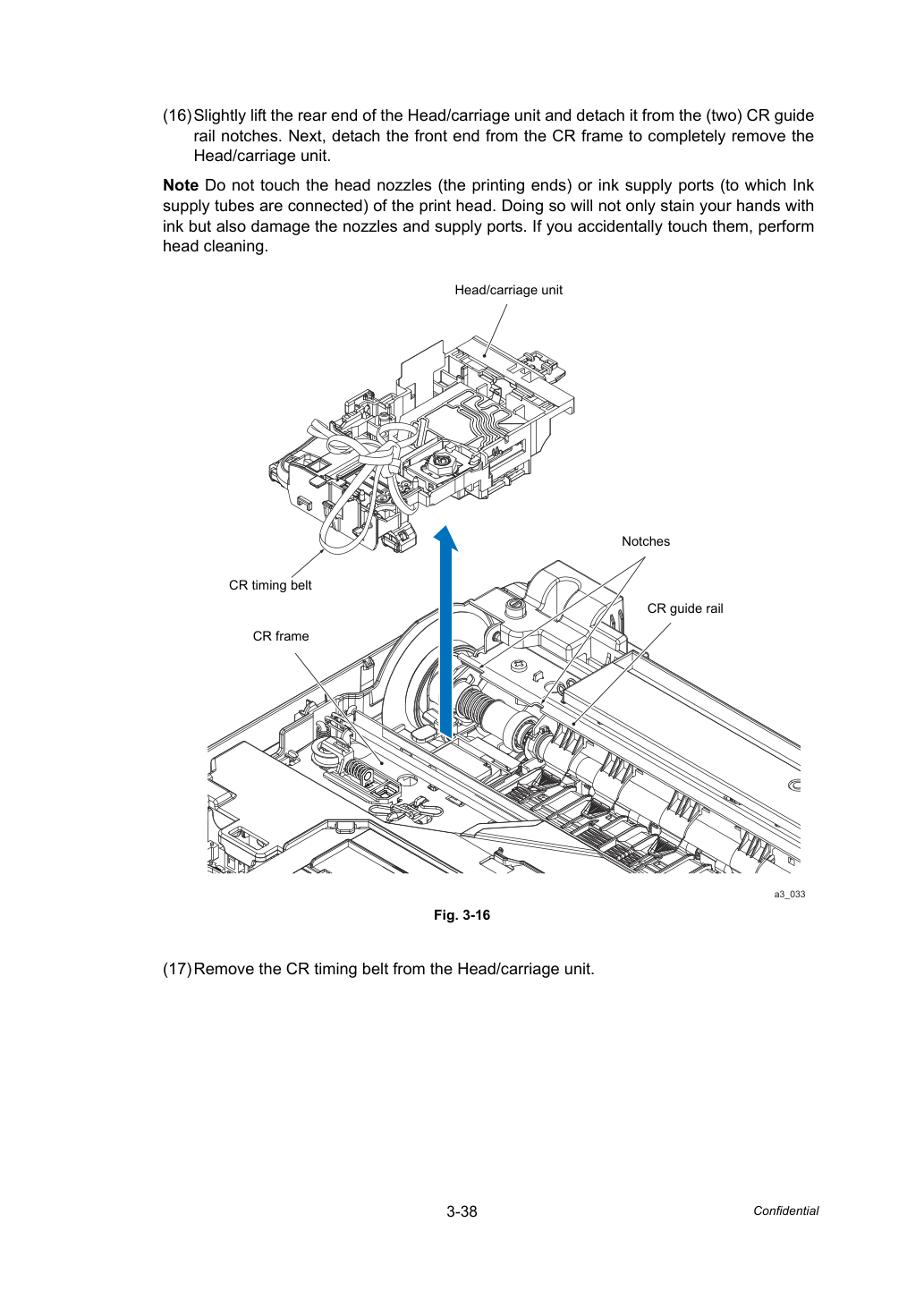

Примечание Не касайся head nozzles (печатающих концов) или ink supply ports (к которым подключены трубки Ink supply) печатающей головки. Это не только оставит на руках следы чернил, но и повредит сопла и порты подачи. Если случайно коснулся, выполни head cleaning.

(17)Извлеки CR timing belt из узла Head/carriage.

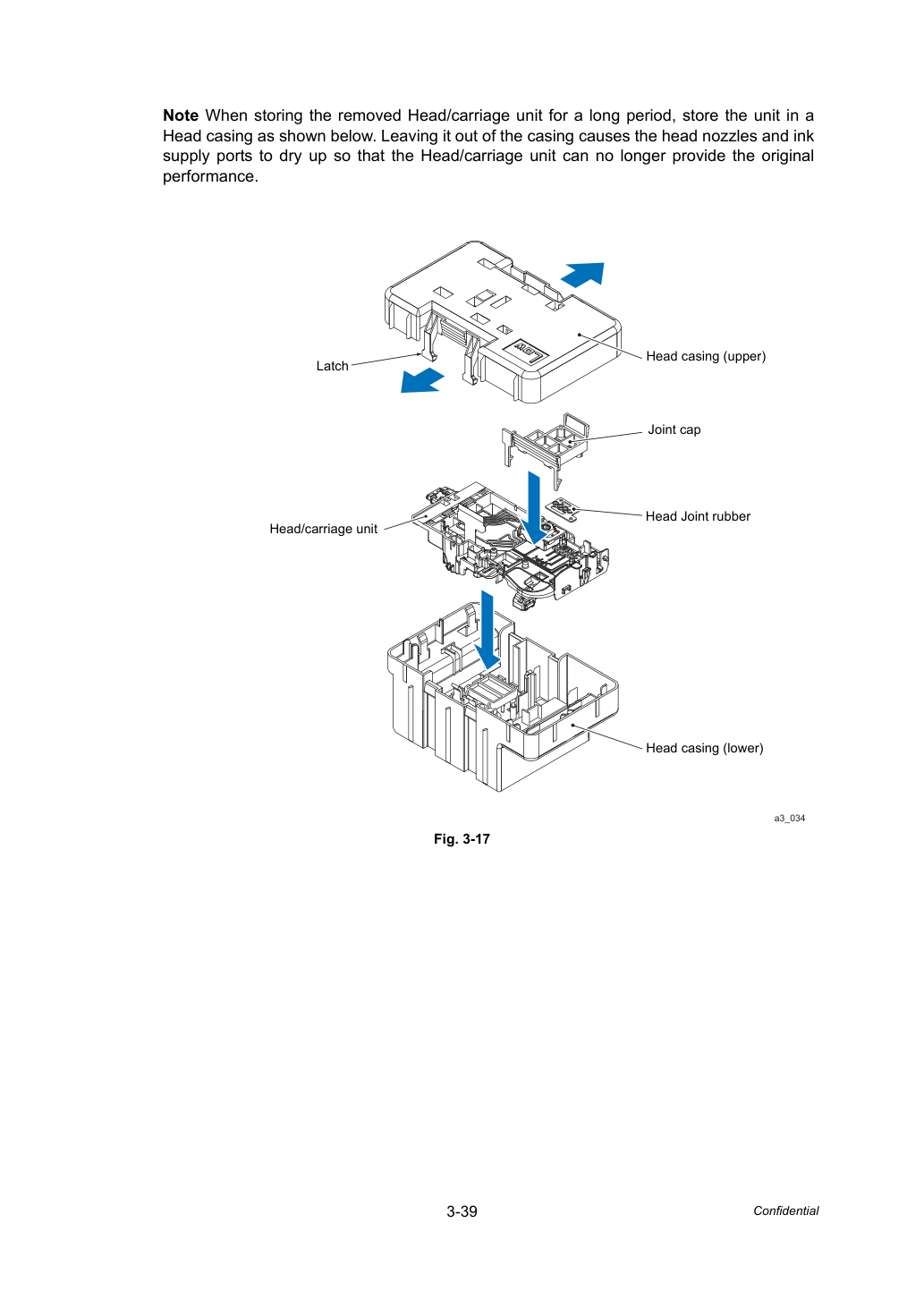

Примечание При длительном хранении извлеченного узла Head/carriage храни его в Head casing, как показано ниже. Хранение без кожуха приводит к высыханию head nozzles и ink supply ports, так что узел Head/carriage больше не обеспечит исходную производительность.

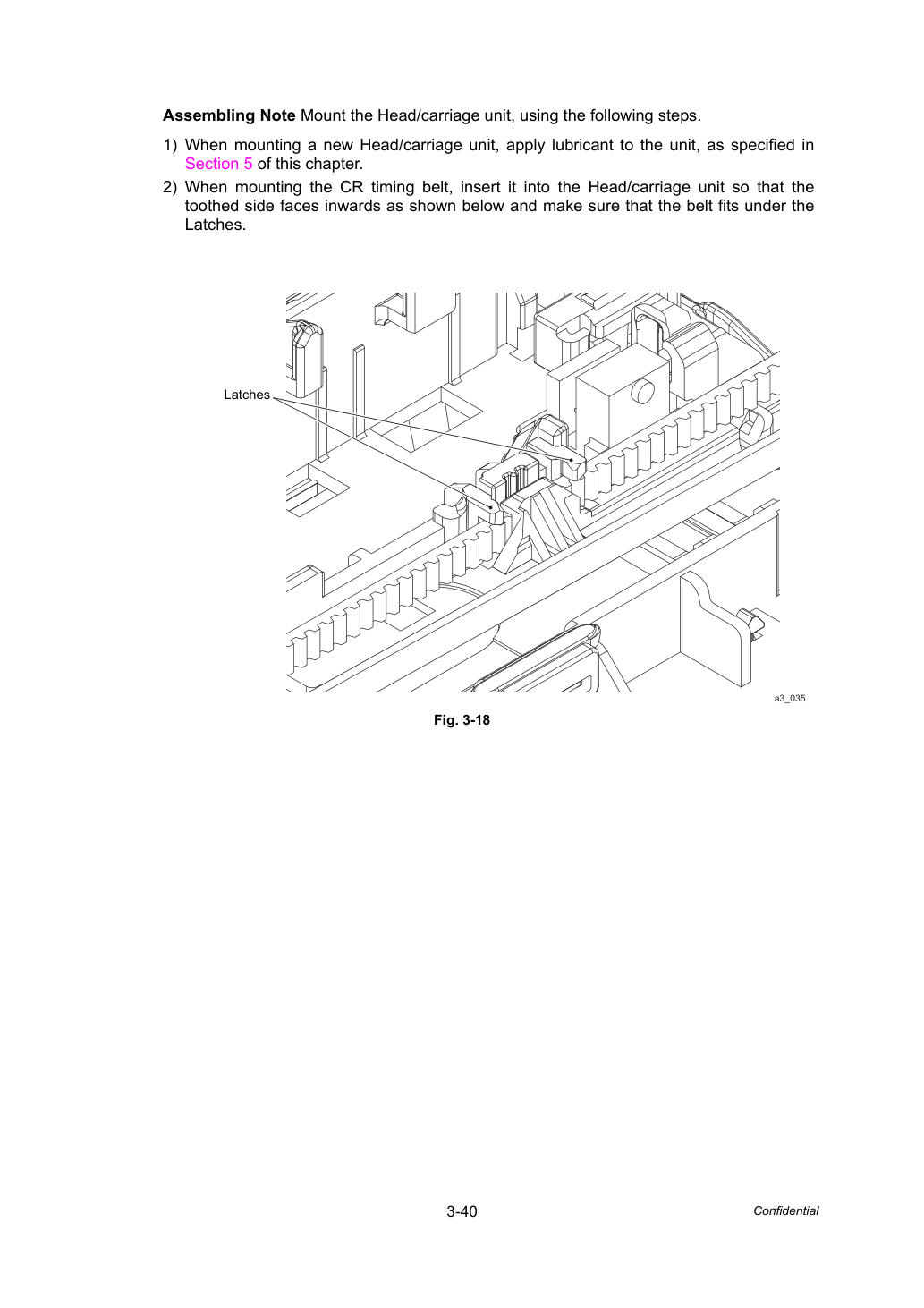

Примечание по сборке Установи узел Head/carriage, используя следующие шаги.

1. При установке нового узла Head/carriage нанеси смазку на узел, как указано в

2. При установке CR timing belt вставь его в узел Head/carriage так, чтобы

зубчатая сторона была обращена внутрь, как показано ниже, и убедись, что ремень входит под Latches.

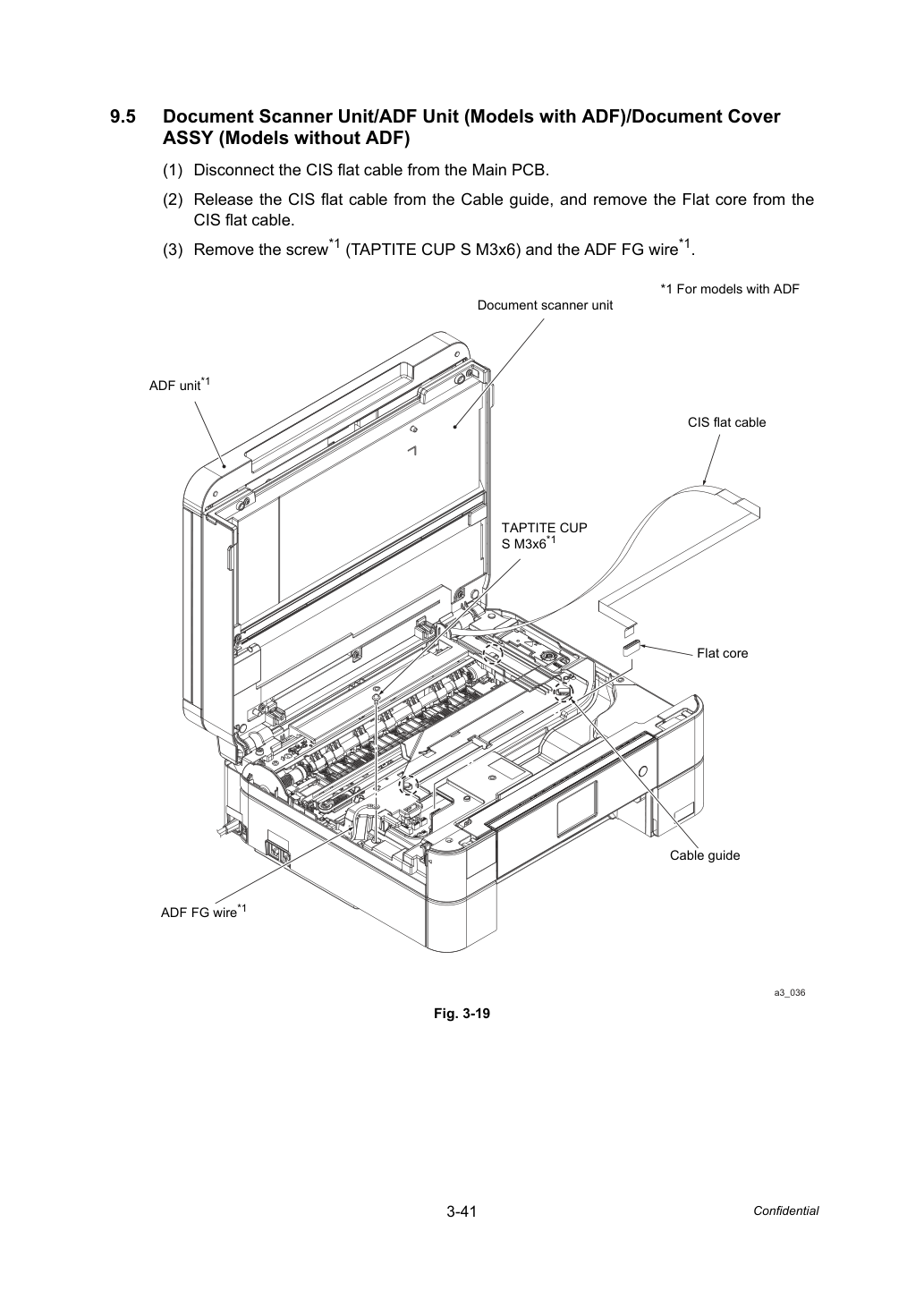

1. Отсоедини CIS flat cable от Main PCB.
2. Высвободи CIS flat cable из Cable guide и извлеки Flat core из
3. Извлеки винт*1 (TAPTITE CUP S M3x6) и провод ADF FG*1. a3_036

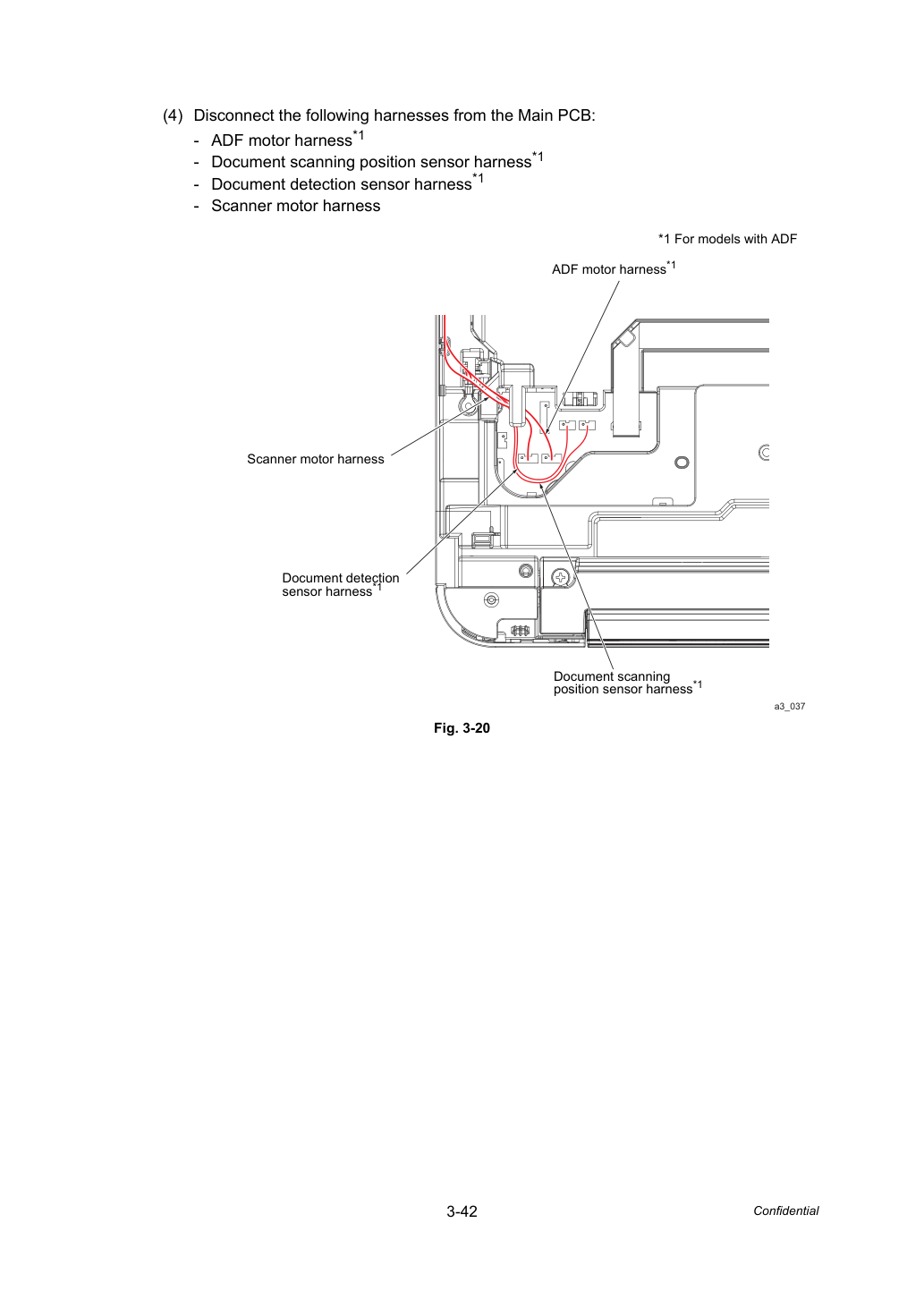

4. Отсоедини следующие разъемы от Main PCB: a3_037 sensor harness*1 position sensor harness*1

Отсоедини жгут датчика обнаружения документа, жгут датчика положения сканирования документа, жгут двигателя ADF и провод FG ADF от кабельного канала на верхней крышке (Upper cover).

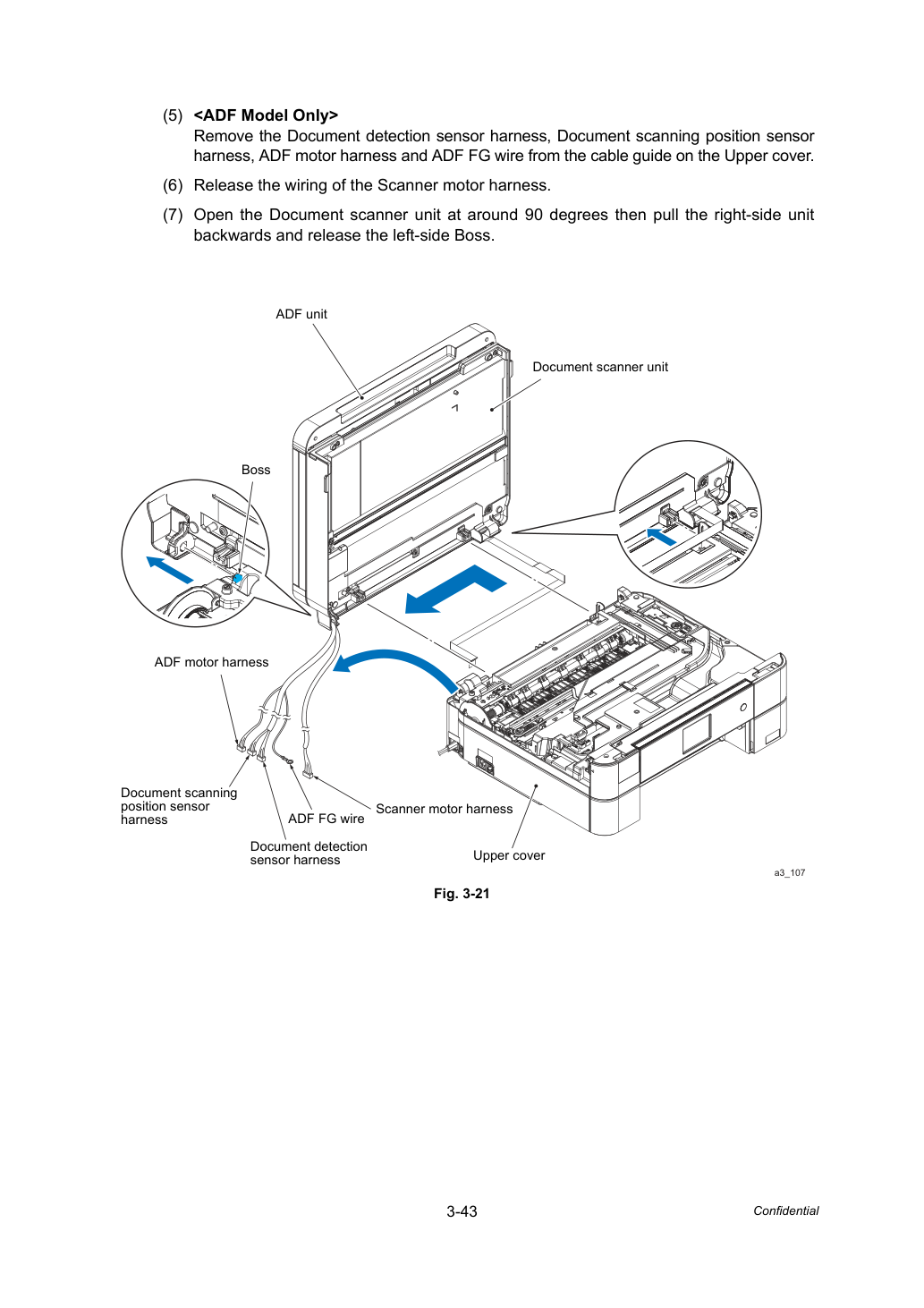

5. <Только модель ADF>
6. Отпусти проводку жгута двигателя сканера (Scanner motor harness).
7. Открой блок сканера документа под углом около 90 градусов, затем потяни правую часть назад и отпусти левый Boss (a3_107 жгут датчика положения).

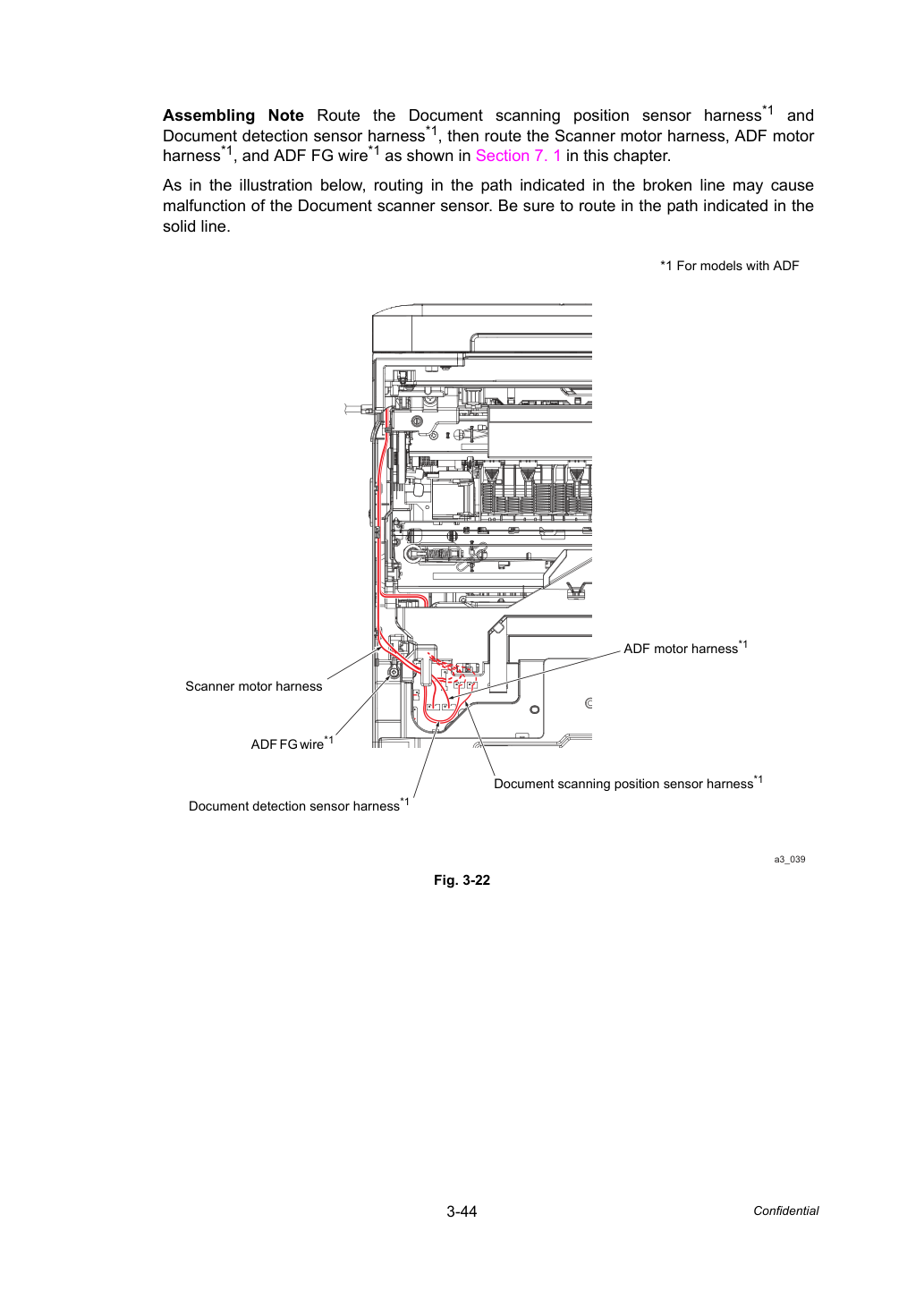

Примечание сборки: Проложи жгут датчика положения сканирования документа*1 и жгут датчика обнаружения документа*1, затем проложи жгут двигателя сканера, жгут двигателя ADF*1 и провод FG ADF*1 как показано в разделе 7.1 данной главы.

Как показано на иллюстрации ниже, маршрут прокладки по пути, указанному пунктирной линией, может привести к неисправности датчика сканера документа. Обязательно проложи по пути, указанному сплошной линией.

Вставь кончик плоской отвёртки и отпусти Hook (Крюк), затем снимите держатель жгута сканера (Scanner harness holder).

Примечание сборки: При подключении блока ADF к блоку сканера документа прижми держатель жгута сканера к Face A, как указано на иллюстрации ниже, и проложи жгут датчика положения сканирования документа и жгут датчика обнаружения документа в держателе жгута сканера, затем подключи их к блоку сканера документа для целей обеспечения надежного крепления жгутов.

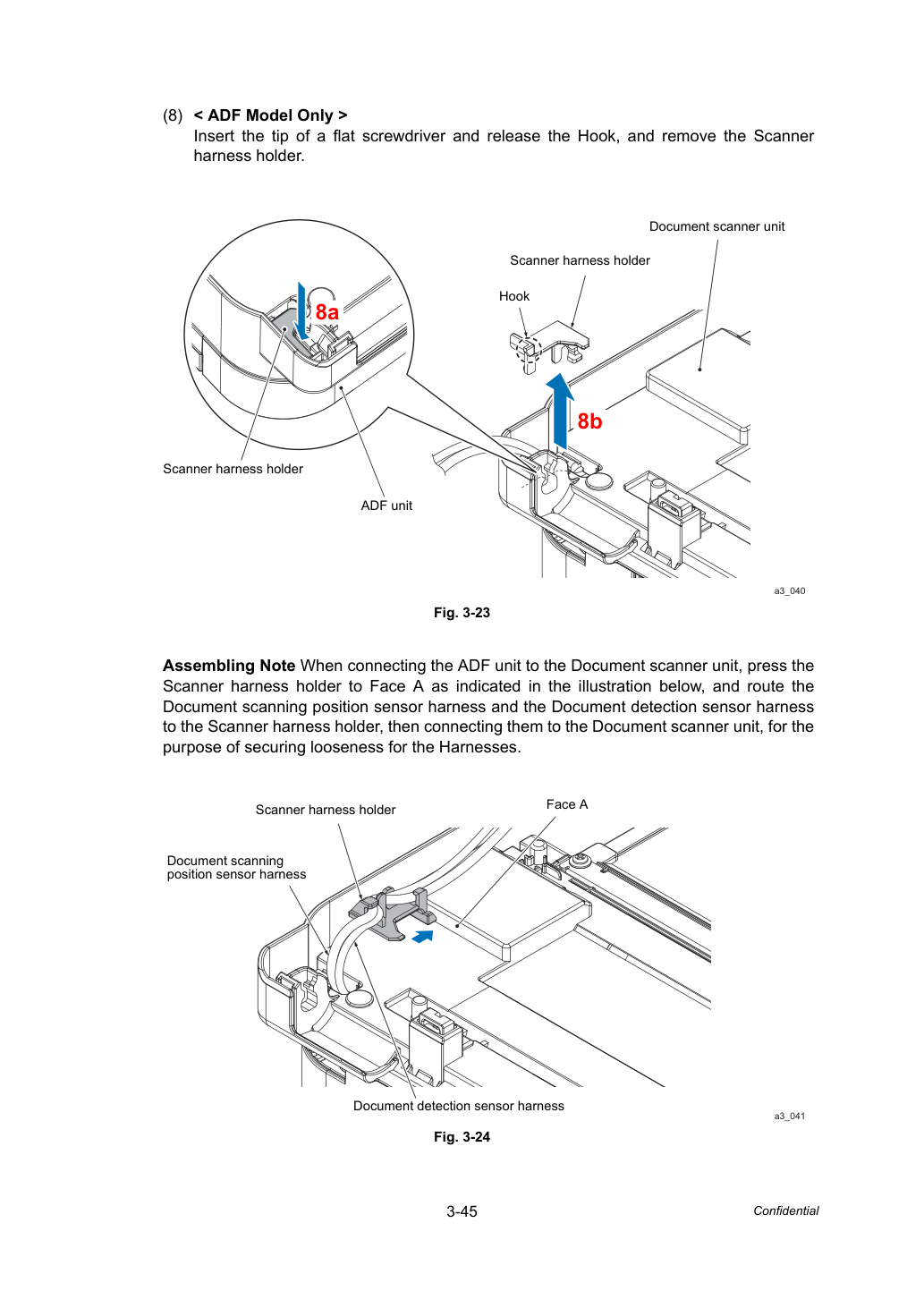

8. < Только модель ADF > a3_040 a3_041 жгут датчика положения

Отпусти Защёлку (Latch) центра петли (Hinge center) от блока сканера документа.

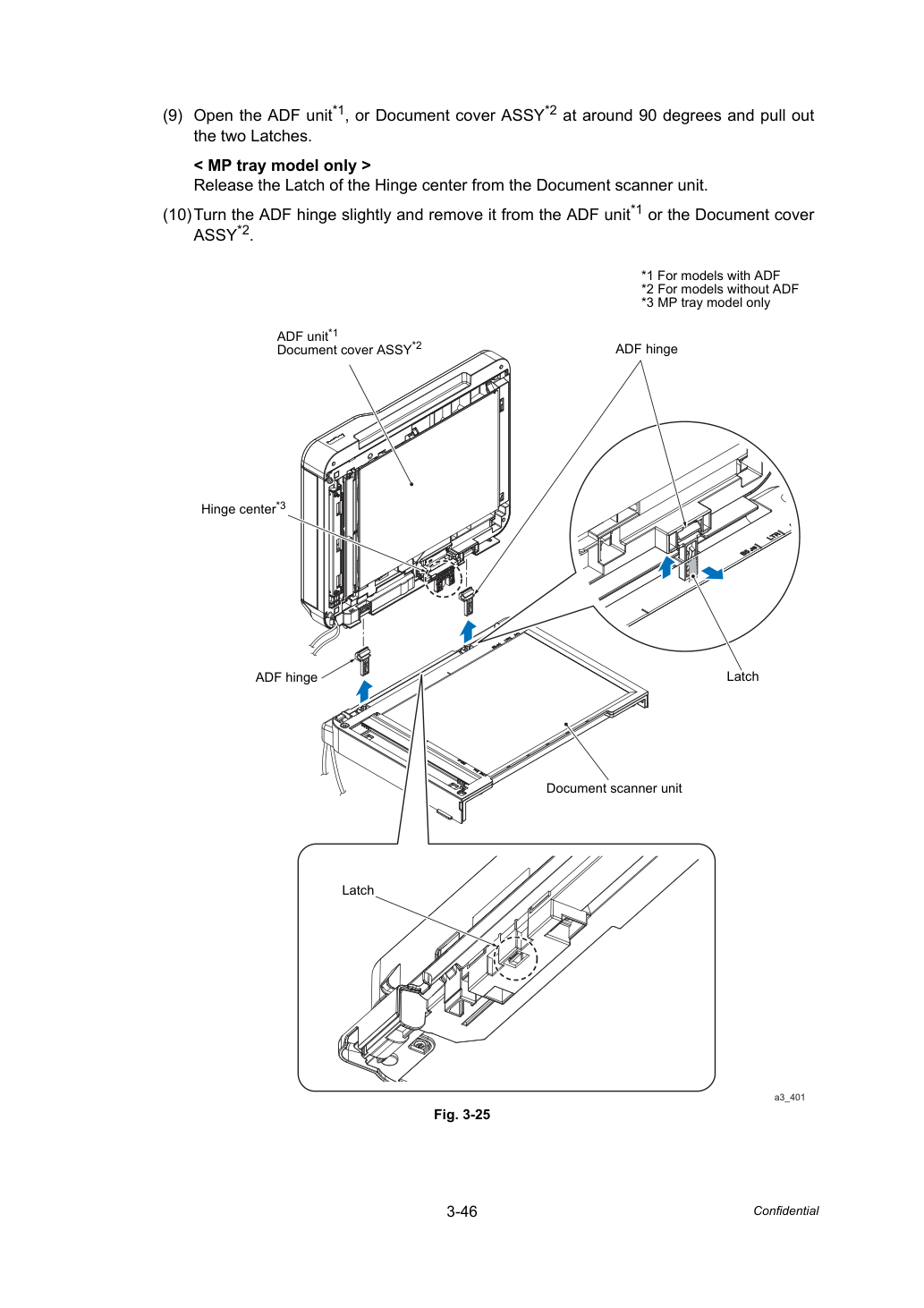

(10) Слегка повернись петлю ADF и снимите её с блока ADF*1 или крышки документа ASSY*2.

9. Открой блок ADF*1 или крышку документа ASSY*2 под углом около 90 градусов и вытяни две Защёлки (a3_401).

Примечание: При замене блока CIS и плоского кабеля CIS выполни работу в чистой среде, защищённой от пыли.

Примечание сборки: При установке верхней крышки сканера документа затяни винты в следующем порядке.

1. Переверни блок сканера документа.

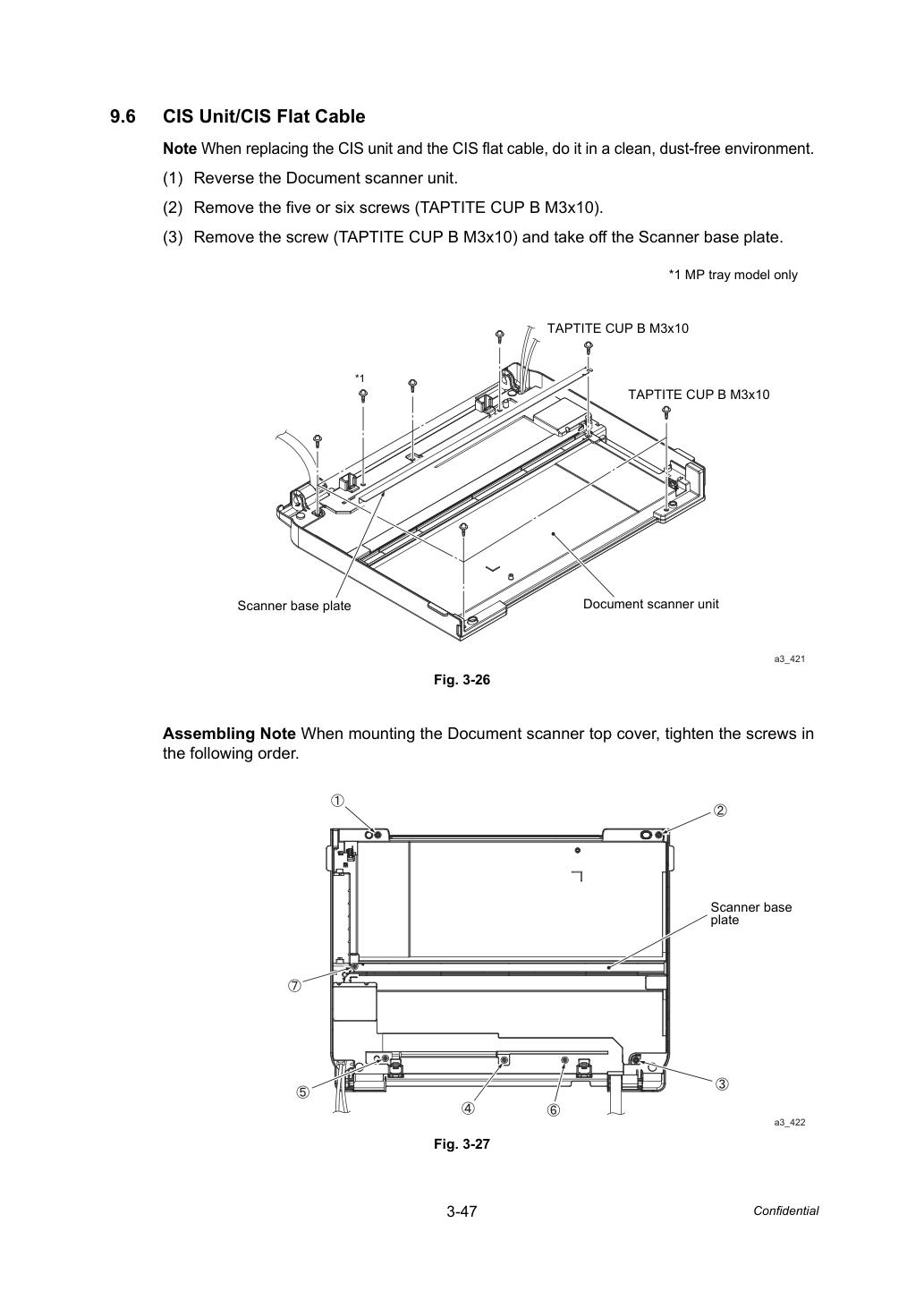

2. Снимите пять или шесть винтов (TAPTITE CUP B M3x10).
3. Снимите винт (TAPTITE CUP B M3x10) и снимите базовую пластину сканера (Scanner base plate) (a3_421 a3_422).

Примечание сборки: При установке распорки CIS R введи рёбра в нижнюю сторону крышки плоского кабеля CIS.

4. Поверни блок сканера документа лицевой стороной вверх.
5. Снимите верхнюю крышку сканера документа.

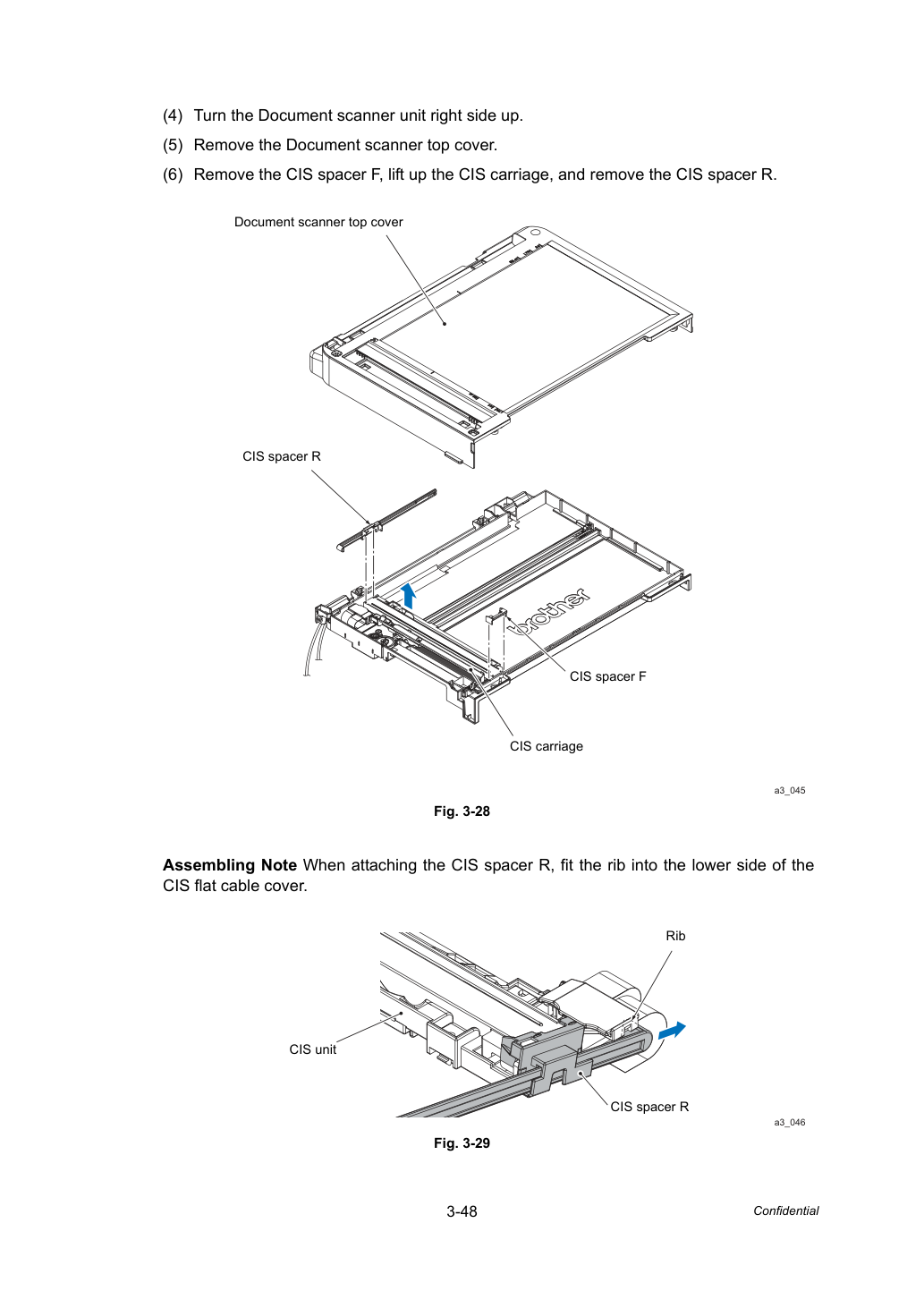

6. Снимите распорку CIS F, поднимите каретку CIS и снимите распорку CIS R (a3_045 a3_046).

Bosses от каретки CIS и снимите блок CIS вверх.

(10) Снимите плоский кабель CIS с нижней крышки сканера документа.

Примечание: После снятия двусторонняя лента станет непригодной для использования и должна быть заменена новой лентой.

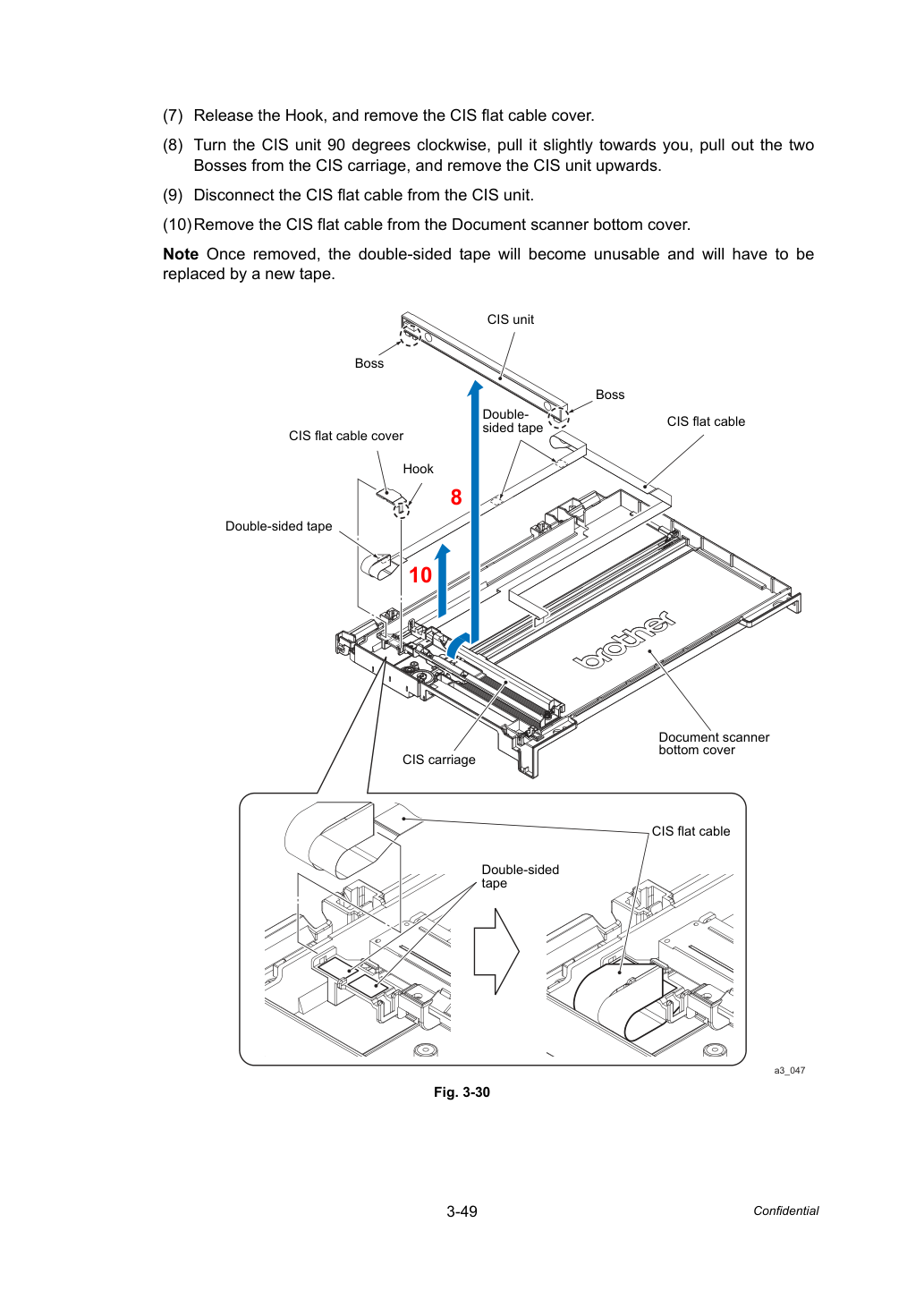

7. Отпусти Hook (Крюк) и снимите крышку плоского кабеля CIS.
8. Поверни блок CIS на 90 градусов по часовой стрелке, слегка потяни его на себя, вытяни две
9. Отсоедини плоский кабель CIS от блока CIS (a3_047 нижняя крышка двусторонняя лента).

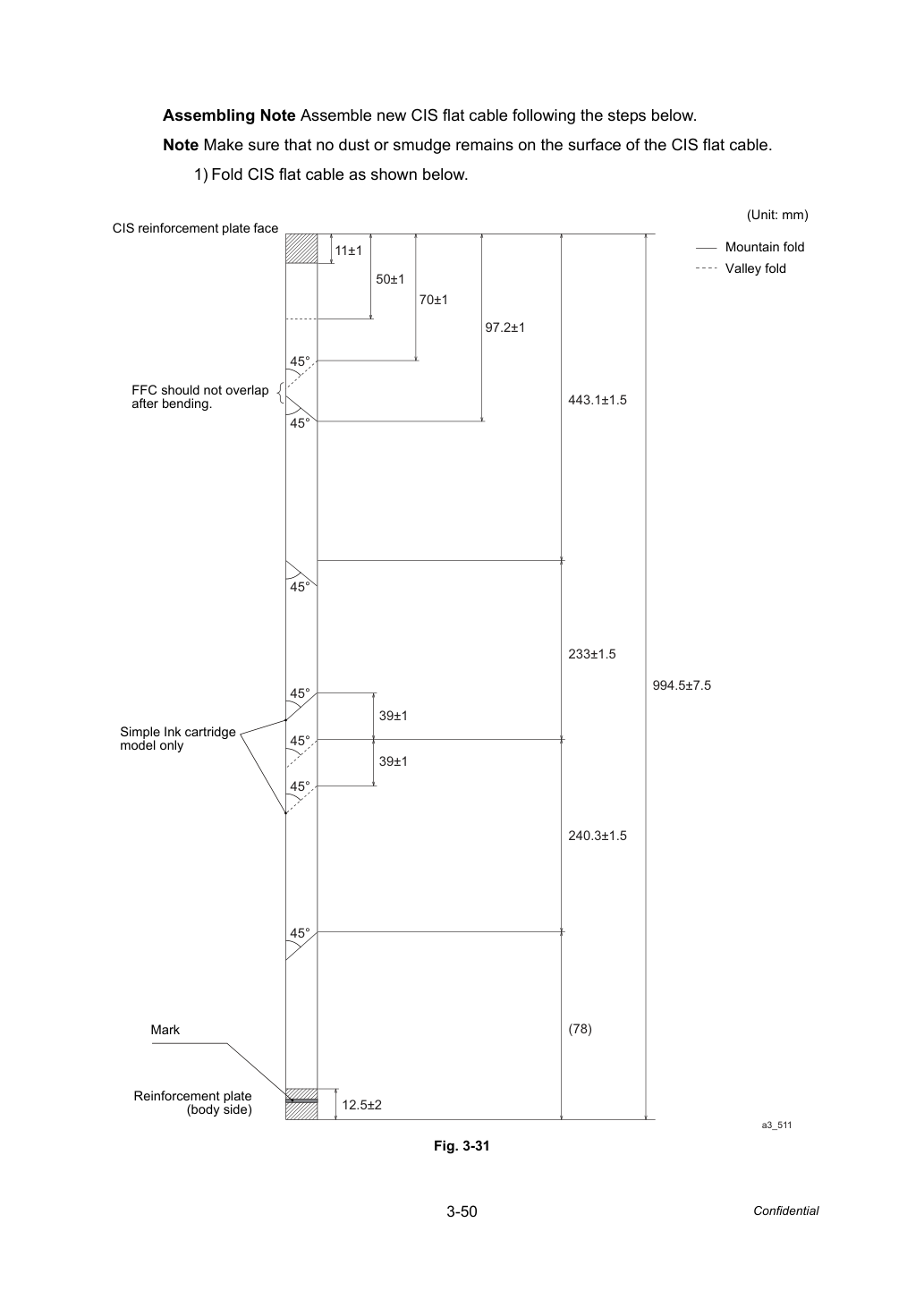

Примечание сборки: Собери новый плоский кабель CIS согласно шагам ниже.

Примечание: Убедись, что на поверхности плоского кабеля CIS нет пыли или грязи.

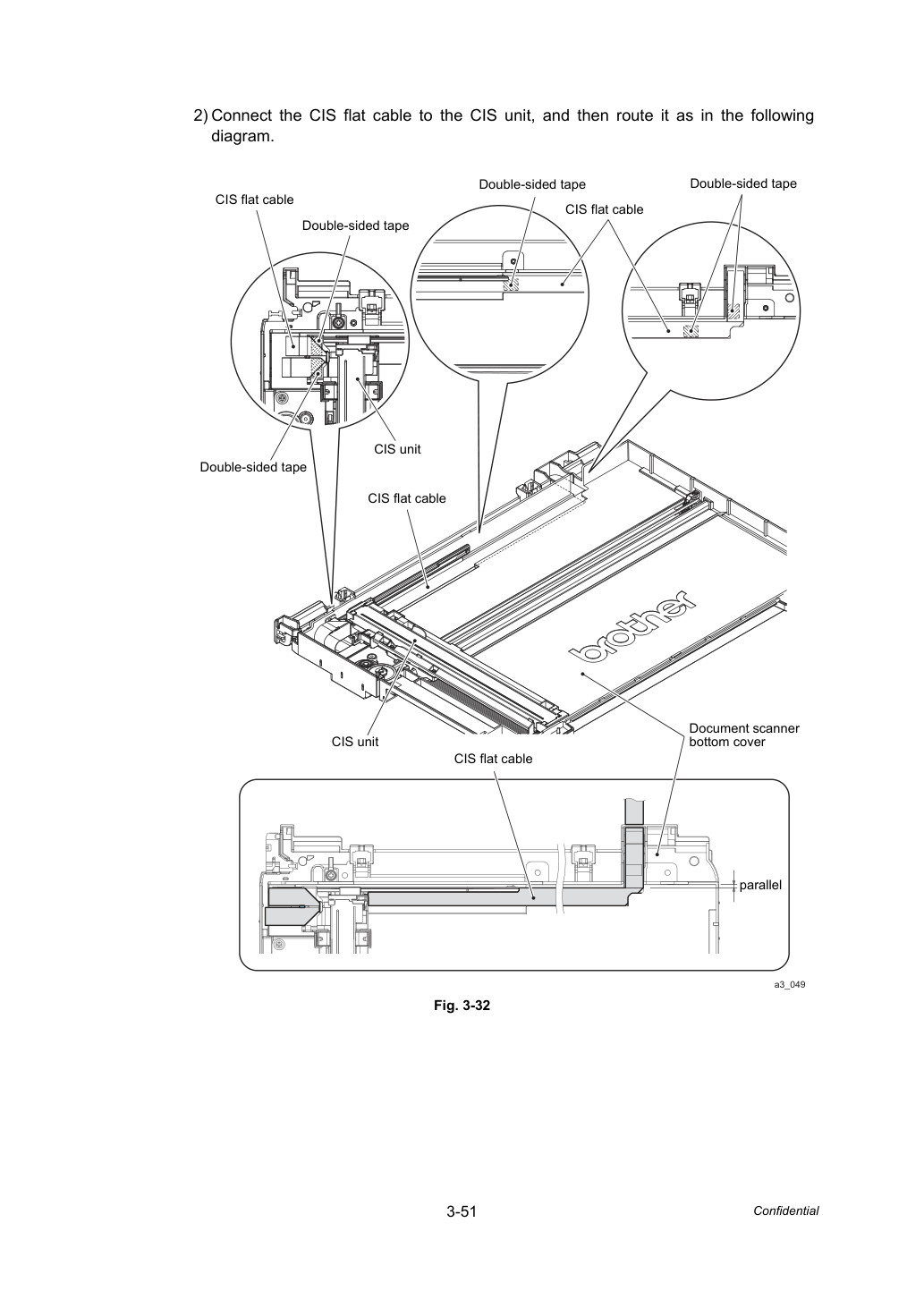

1. Сложи плоский кабель CIS, как показано ниже.

a3_511 Mark Mountain fold Valley fold FFC не должна перекрываться после изгиба.

2. Подключи плоский кабель CIS к блоку CIS, затем проложи его следующим образом

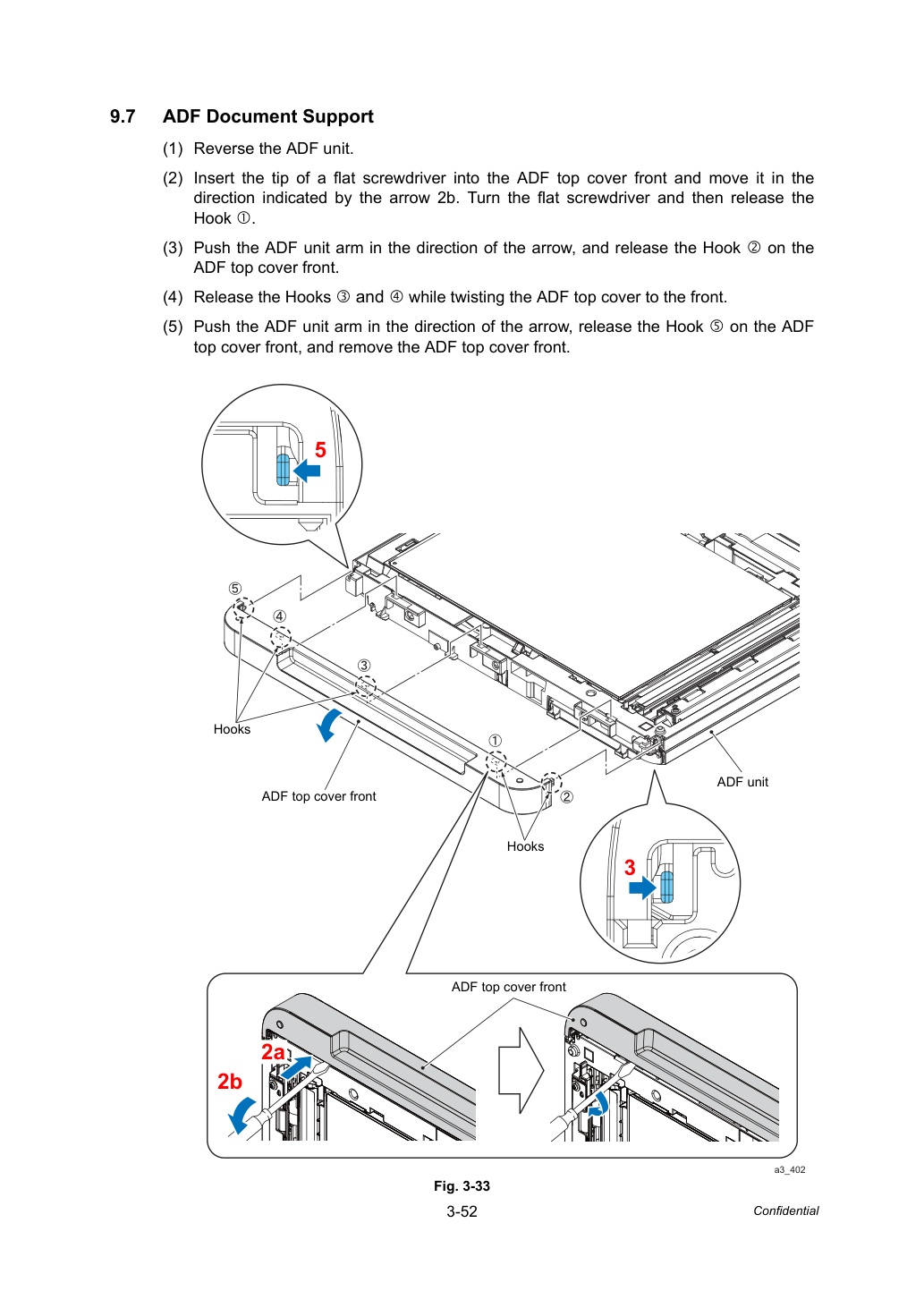

1. Переверни блок ADF.
2. Вставь кончик плоской отвёртки в переднюю часть верхней крышки ADF и перемещай в направлении, указанном стрелкой 2b. Поверни плоскую отвёртку и затем отпусти
3. Потяни рычаг блока ADF в направлении стрелки и отпусти Hook на
4. Отпусти Hooks и пока ты крутишь переднюю часть верхней крышки ADF.
5. Потяни рычаг блока ADF в направлении стрелки, отпусти Hook на переднюю часть верхней крышки ADF и снимите переднюю часть верхней крышки ADF (a3_402).

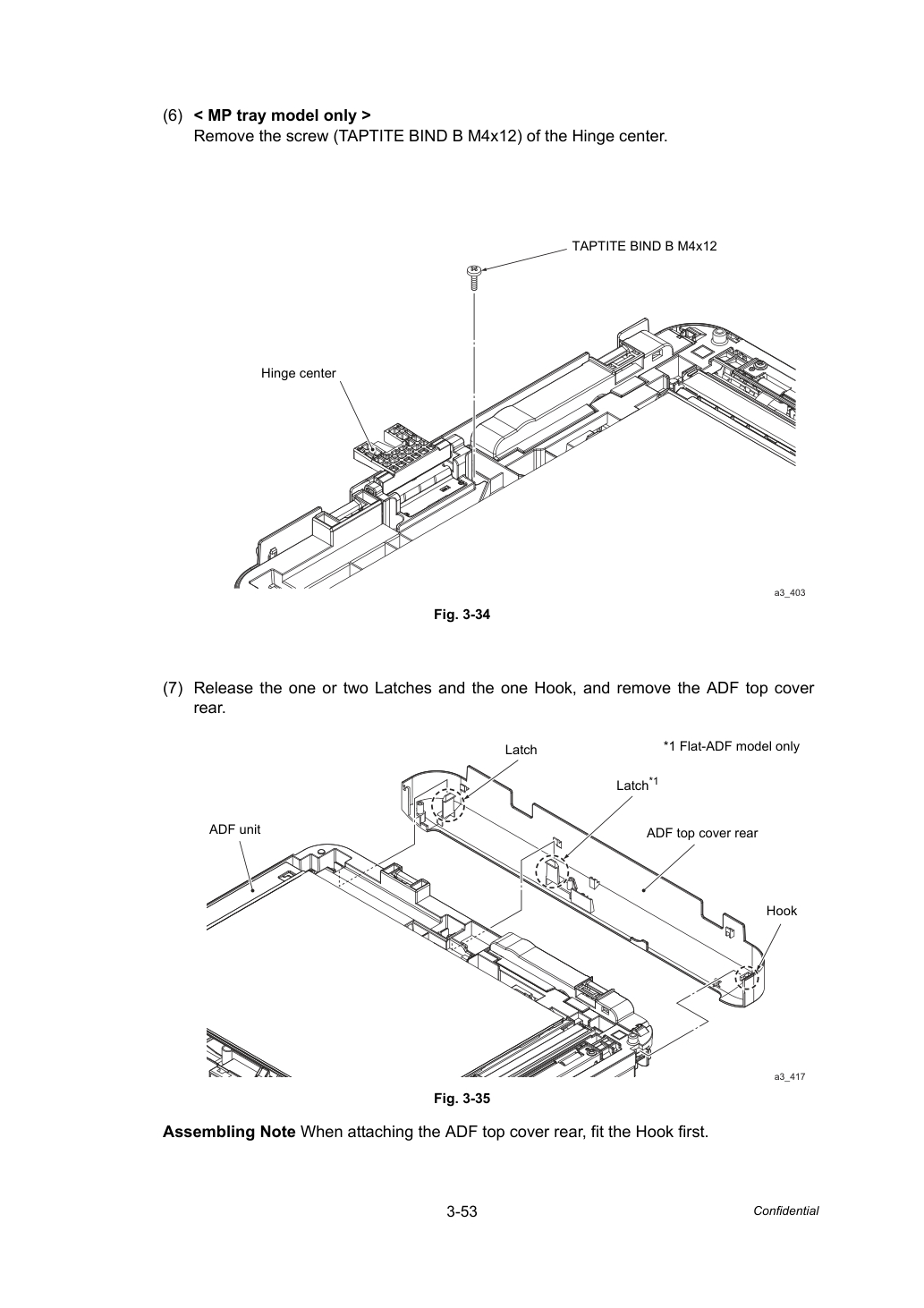

Снимите винт (TAPTITE BIND B M4x12) центра петли (Hinge center).

Примечание сборки: При установке задней части верхней крышки ADF сначала установи Hook.

6. < Только модель лотка MP >
7. Отпустите один или два Фиксатора и один Крючок, снимите крышку ADF сверху сзади. a3_403 a3_417

Снимите опору документа ADF.

8. Переверните узел ADF лицевой стороной вверх.
9. < Только модель Flat-ADF >
1. Откройте крышку ADF ASSY.

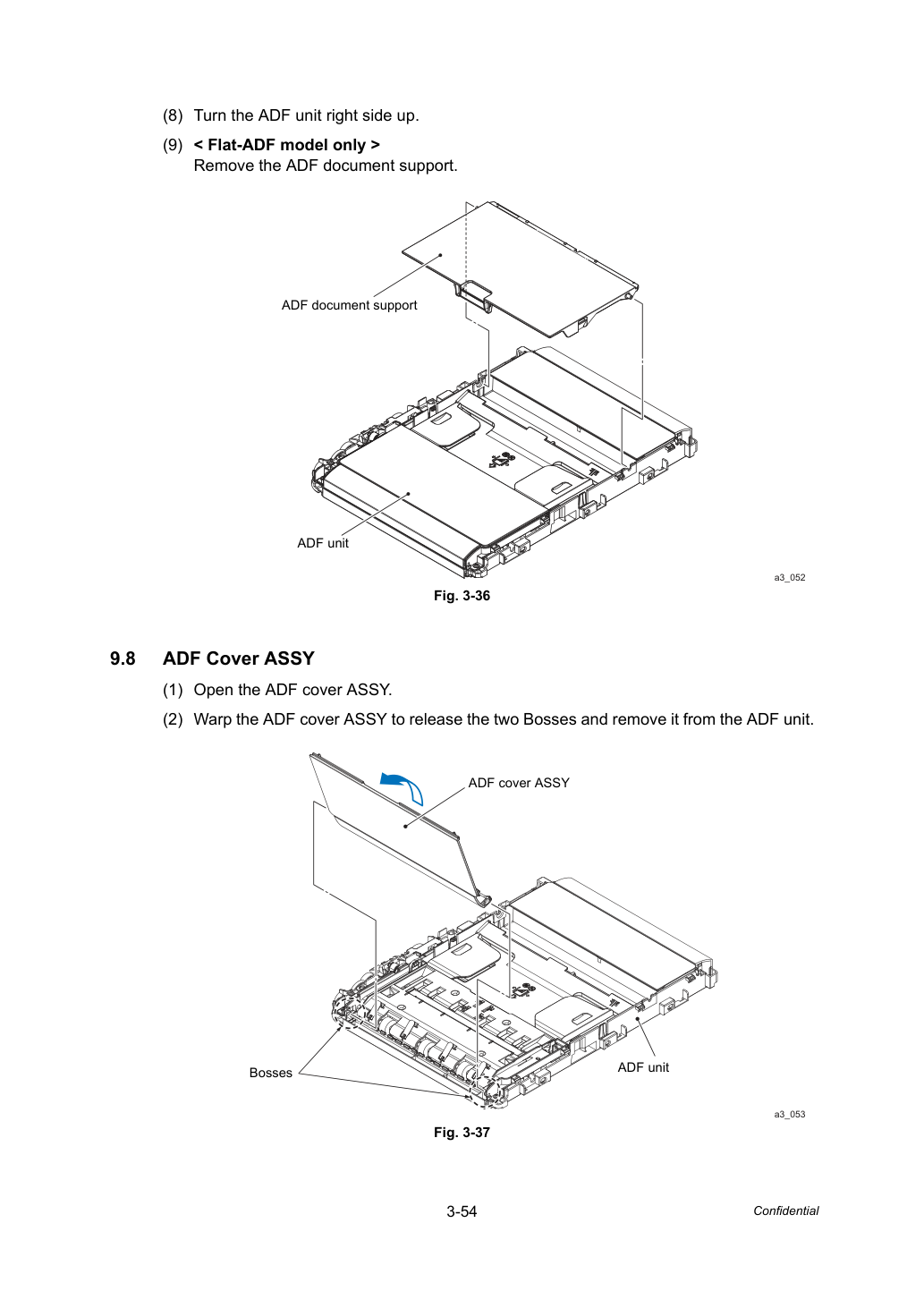

2. Согните крышку ADF ASSY для отпускания двух Бобышек и снимите её с узла ADF. a3_052 a3_053

Примечание Будьте внимательны, чтобы пружина (Spring) не выскочила.

Примечание при сборке Сначала вставьте пружину в отверстие, затем прикрепите держатель разделительной прокладки ADF.

1. Снимите два винта (TAPTITE CUP B M3x10), поднимите левую часть верхнего желоба для документов и вытащите его влево.

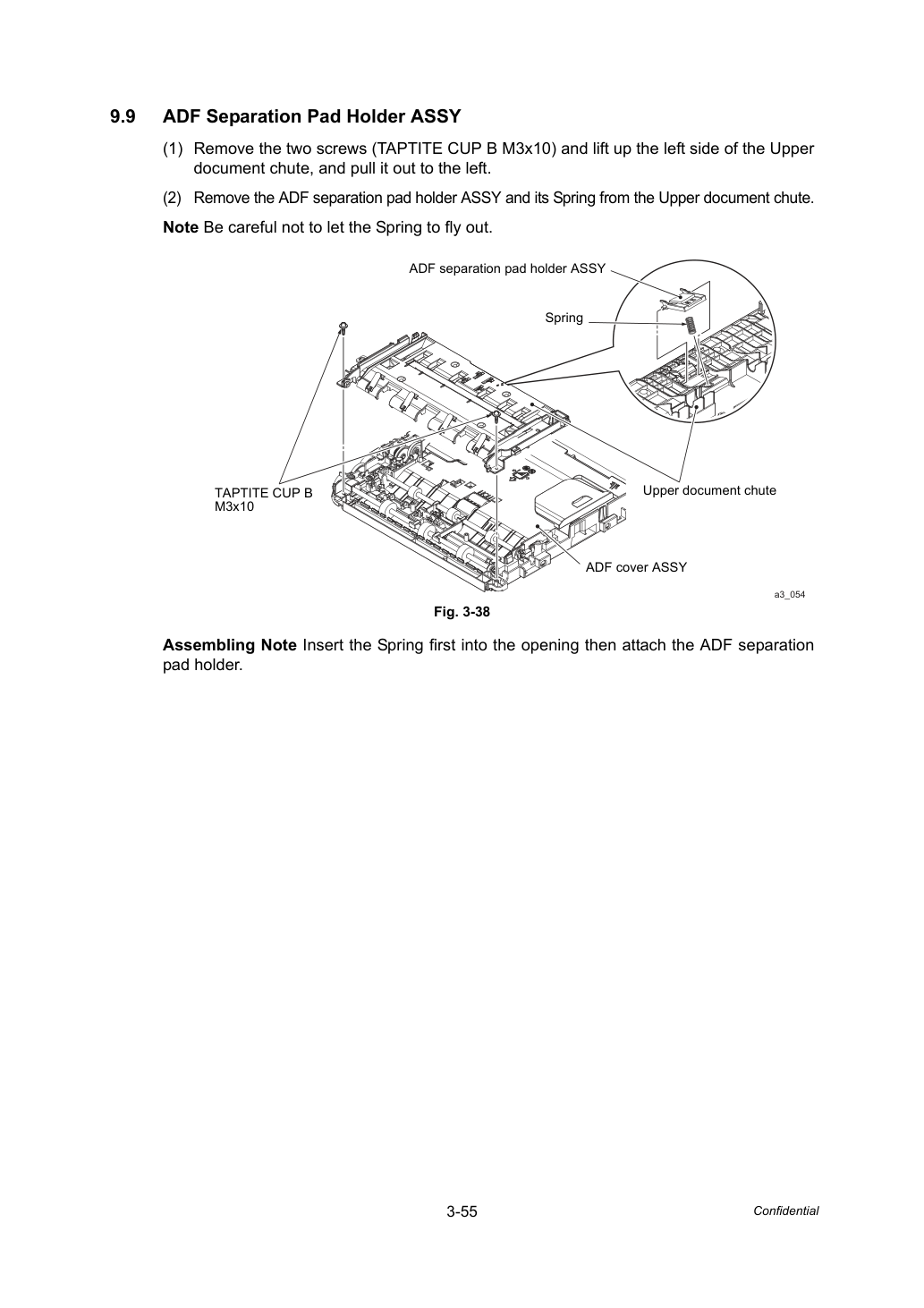

2. Снимите держатель разделительной прокладки ADF ASSY и его пружину из верхнего желоба для документов. a3_054

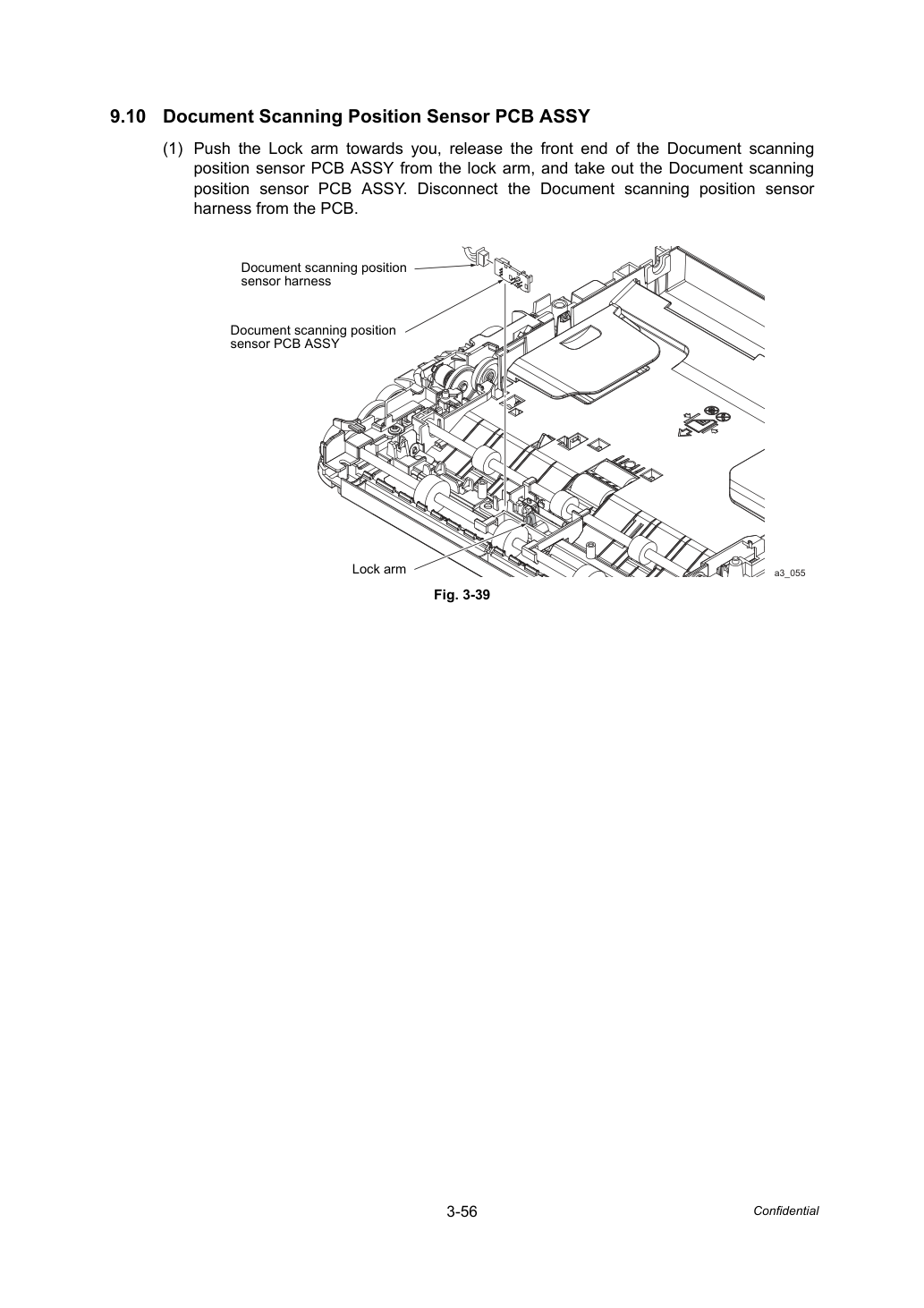

1. Нажмите на рычаг блокировки к себе, отпустите передний конец датчика положения сканирования документа PCB ASSY от рычага блокировки и вытащите датчик положения сканирования документа PCB ASSY. Отсоедините жгут датчика положения сканирования документа от PCB. a3_055 жгут датчика PCB ASSY датчика

Примечание Будьте внимательны, чтобы пружина (Spring) не выскочила.

Жгут датчика обнаружения документа от PCB датчика обнаружения документа.

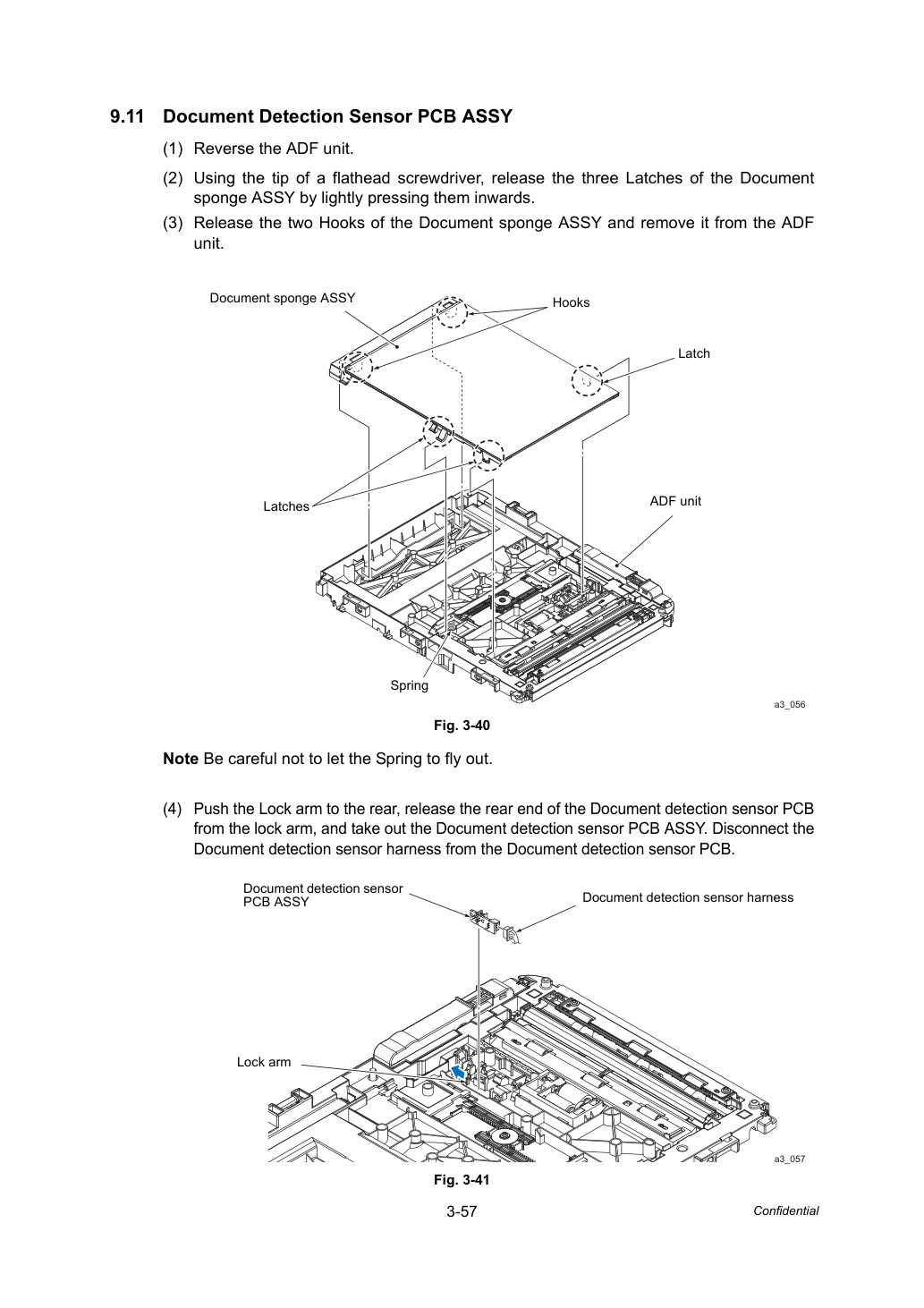

1. Переверни блок ADF.
2. Используя кончик отвёртки с плоским жалом, отпустите три Фиксатора узла губка документа (Document sponge ASSY), слегка нажав на них внутрь.
3. Отпустите два Крючка узла губка документа и снимите его с узла ADF.
4. Нажмите на рычаг блокировки назад, отпустите задний конец PCB датчика обнаружения документа от рычага блокировки и вытащите PCB ASSY датчика обнаружения документа. Отсоедините a3_056 a3_057

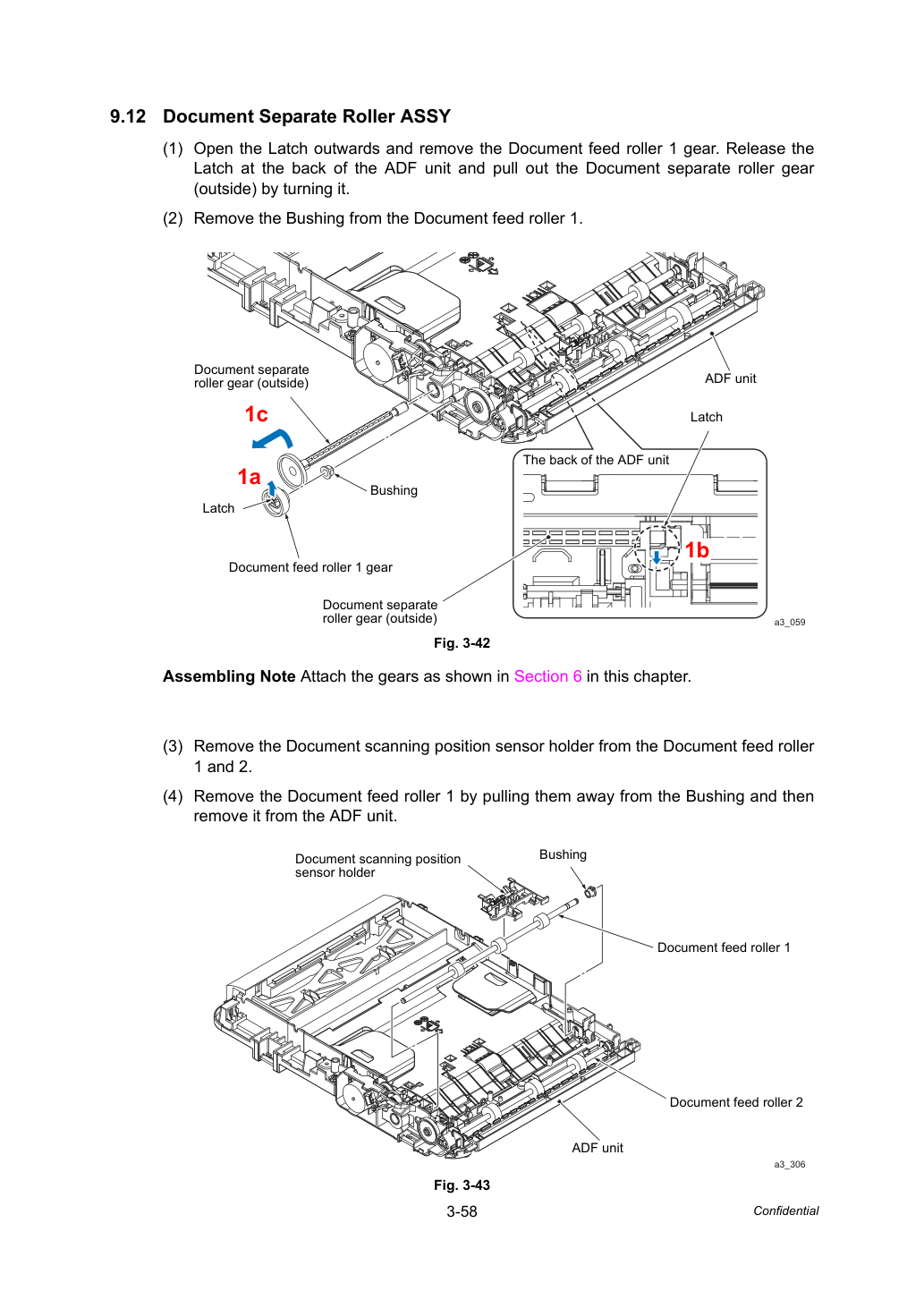

Фиксатор в задней части узла ADF и вытащите шестерню ролика раздельного подачи документов (снаружи), повернув её.

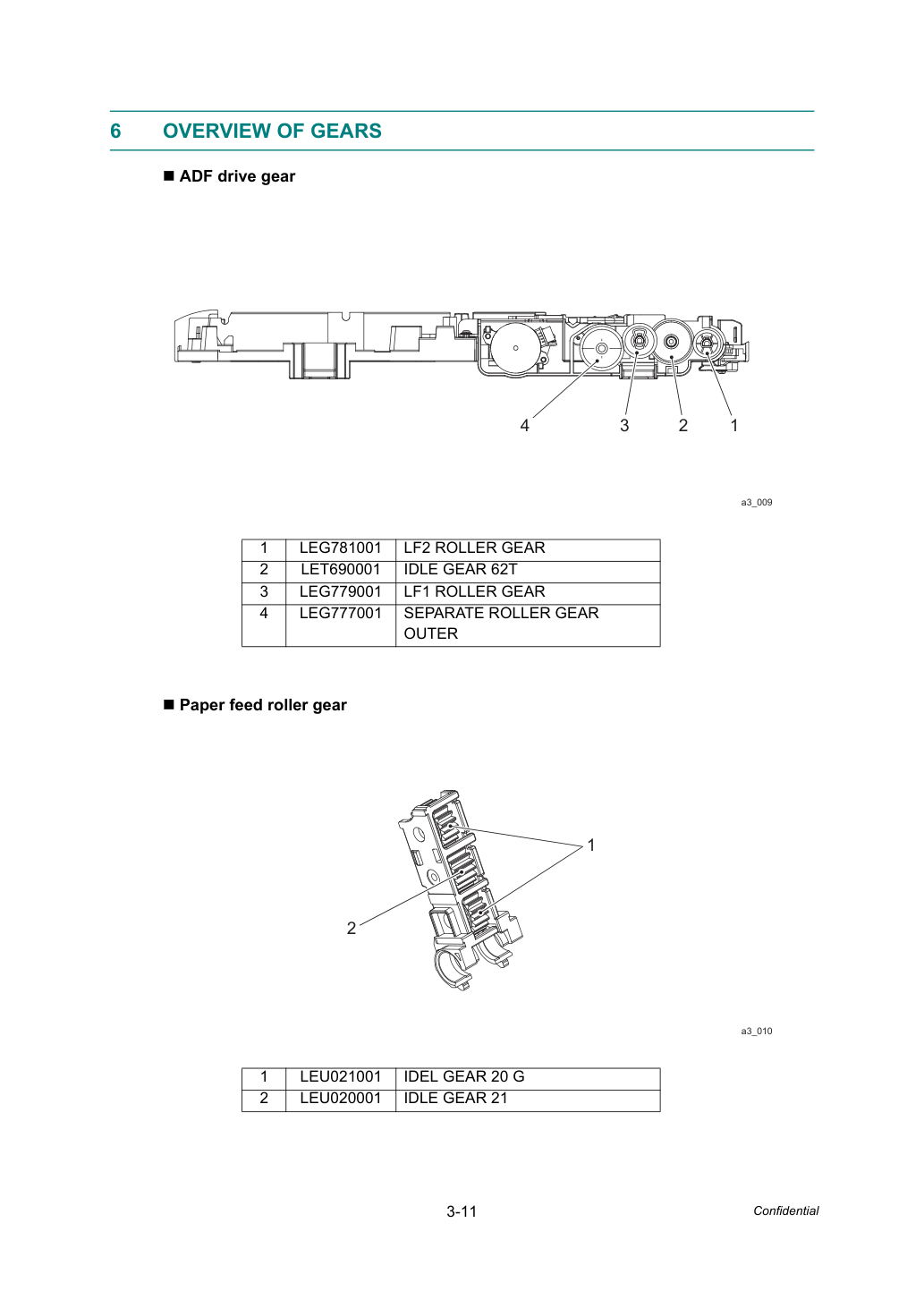

Примечание при сборке Установите шестерни, как показано в разделе 6 этой главы.

1. Откройте Фиксатор наружу и снимите шестерню ролика подачи документов 1. Отпустите
2. Снимите втулку с ролика подачи документов 1.
3. Снимите держатель датчика положения сканирования документа с ролика подачи документов
4. Снимите ролик подачи документов 1, потянув его в стороны от втулки, затем снимите его с узла ADF. a3_059 шестерня ролика (снаружи) шестерня ролика (снаружи) a3_306 держатель датчика

5. Переверните узел ADF, затем нажмите на крючок узла ADF. Снимите опорную пластину LF1, сдвинув её назад.

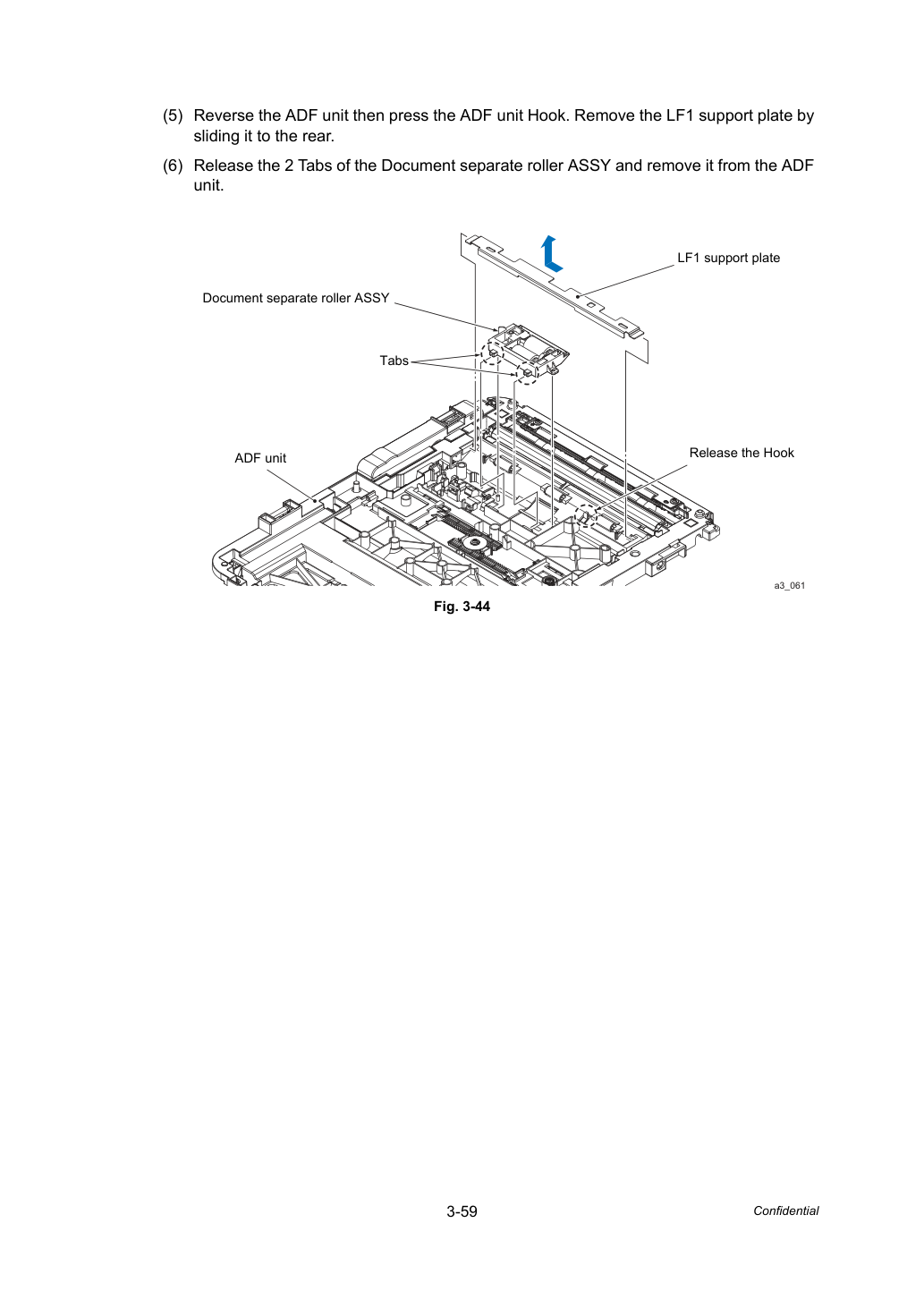

6. Отпустите 2 язычка узла ролика раздельной подачи документов и снимите его с узла ADF. a3_061

Для отпускания бобышек потяните правую часть бобышки по диагонали вниз или прямо вниз.

Для отпускания бобышек потяните левую часть бобышки по диагонали вниз.

Примечание при сборке При установке крышки картриджа с чернилами совместите левую и правую бобышки, когда крышка полностью открыта, затем установите рычаг крышки на щель нижней крышки, нажимая его вниз.

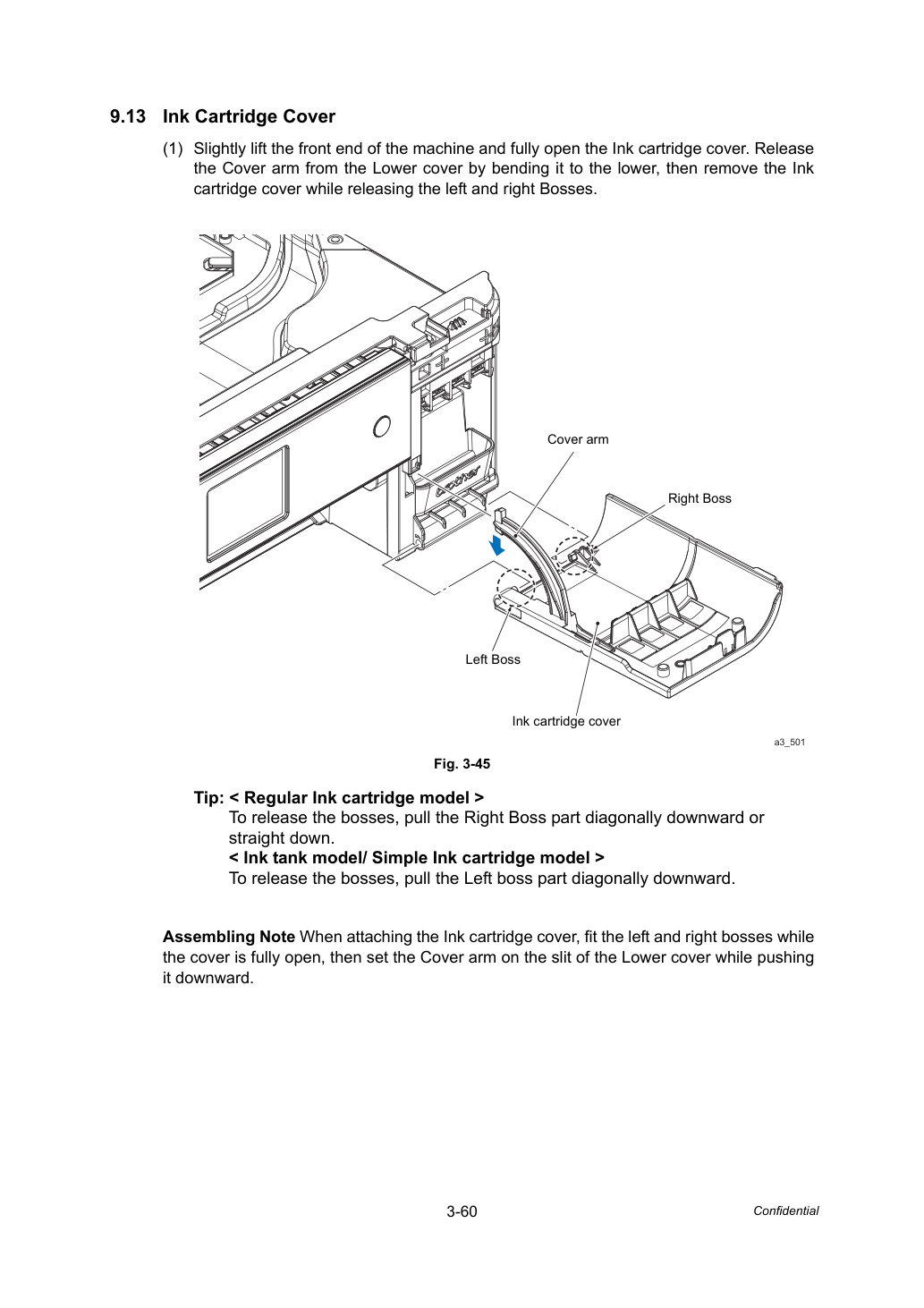

1. Слегка поднимите переднюю часть машины и полностью откройте крышку картриджа с чернилами. Отпустите рычаг крышки от нижней крышки, согнув его вниз, затем снимите крышку картриджа с чернилами, отпуская левую и правую бобышки. a3_501

Снимите винт (TAPTITE CUP S M3x6) и снимите провод экрана (Panel FG wire) с направляющей кабеля.

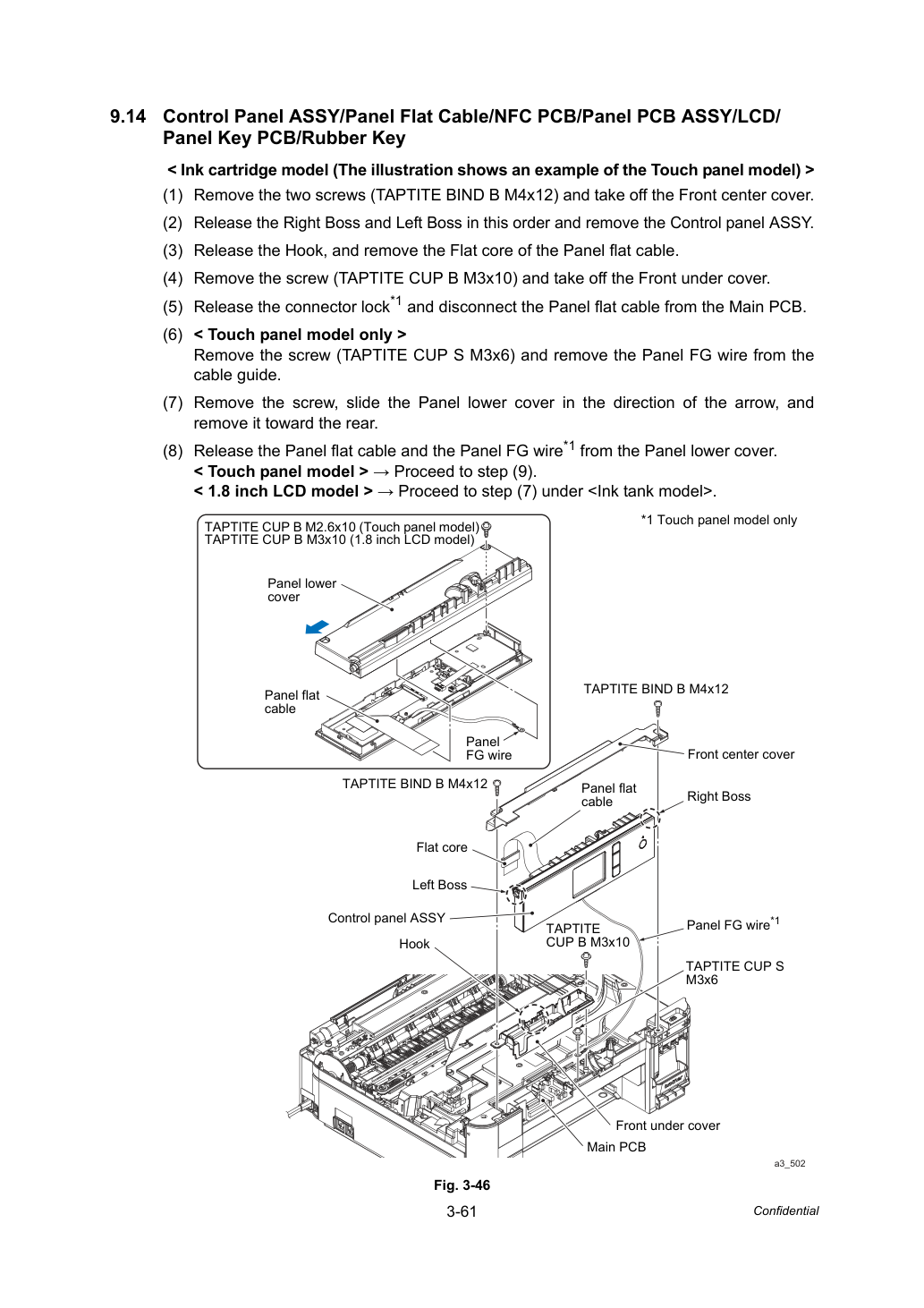

1. Снимите два винта (TAPTITE BIND B M4x12) и снимите переднюю центральную крышку.
2. Отпустите правую бобышку и левую бобышку в этом порядке и снимите узел панели управления (Control panel ASSY).
3. Отпустите крючок и снимите плоский сердечник кабеля панели (Panel flat cable).
4. Снимите винт (TAPTITE CUP B M3x10) и снимите переднюю нижнюю крышку.
5. Отпустите блокировку разъёма*1 и отсоедините кабель панели от главной PCB.
6. < Только модель с сенсорной панелью >
7. Снимите винт, сдвиньте нижнюю крышку панели в направлении стрелки и снимите её назад.
8. Отпустите кабель панели и провод экрана панели*1 от нижней крышки панели. a3_502 кабель крышки кабель

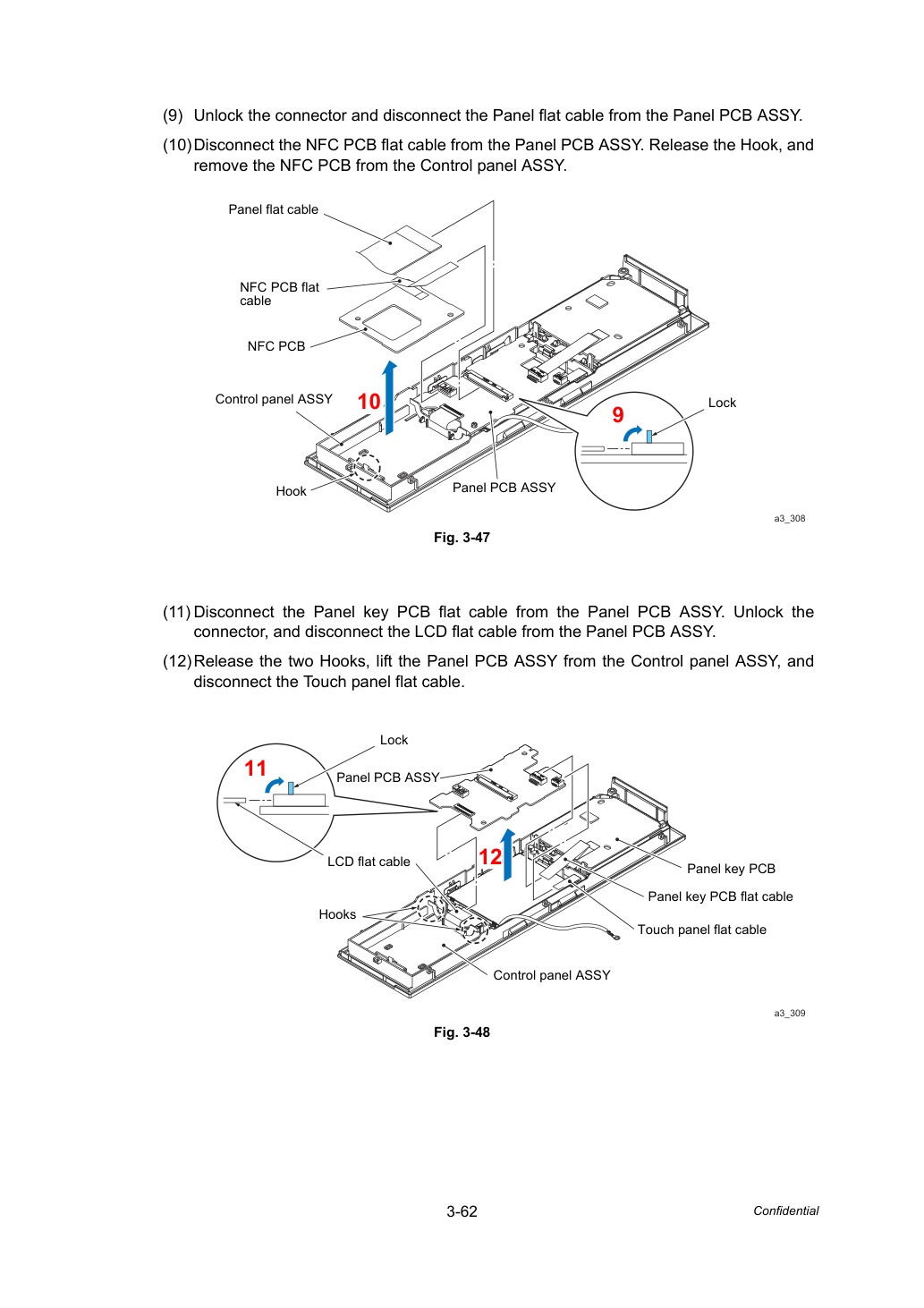

(10)Отсоедините плоский кабель PCB NFC от узла панели PCB ASSY. Отпустите крючок и снимите PCB NFC с узла панели управления (Control panel ASSY).

(12)Отпустите два крючка, поднимите узел панели PCB ASSY из узла панели управления и отсоедините кабель сенсорной панели.

9. Разблокируйте разъём и отсоедините кабель панели от узла панели PCB ASSY.
11. Отсоедините плоский кабель PCB кнопок панели от узла панели PCB ASSY. Разблокируйте разъём и отсоедините плоский кабель LCD от узла панели PCB ASSY. a3_308 кабель a3_309

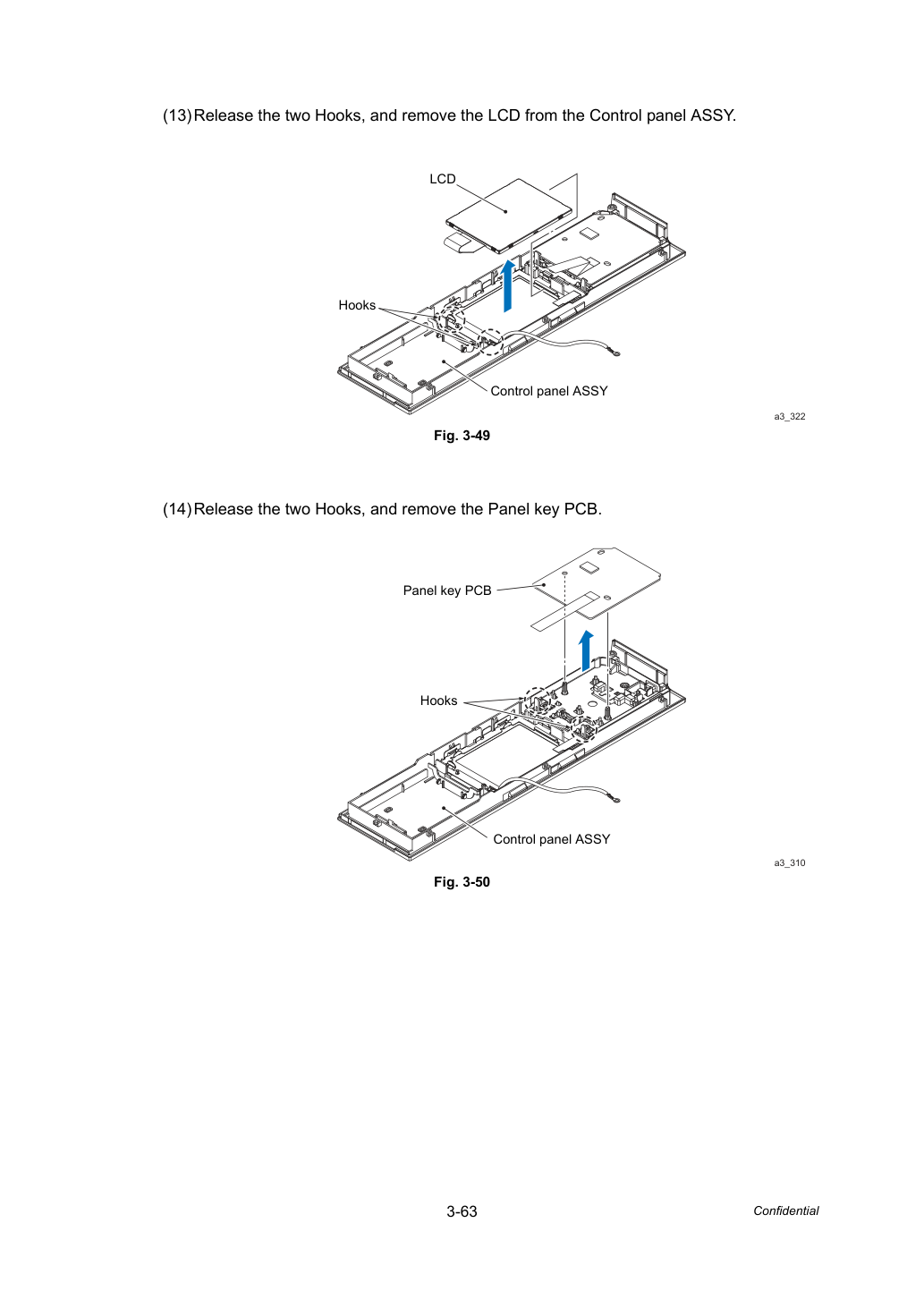

(13)Отпусти два Крючка и извлеки ЖК-дисплей из узла Control panel ASSY.

(14)Отпусти два Крючка и извлеки Panel key PCB.

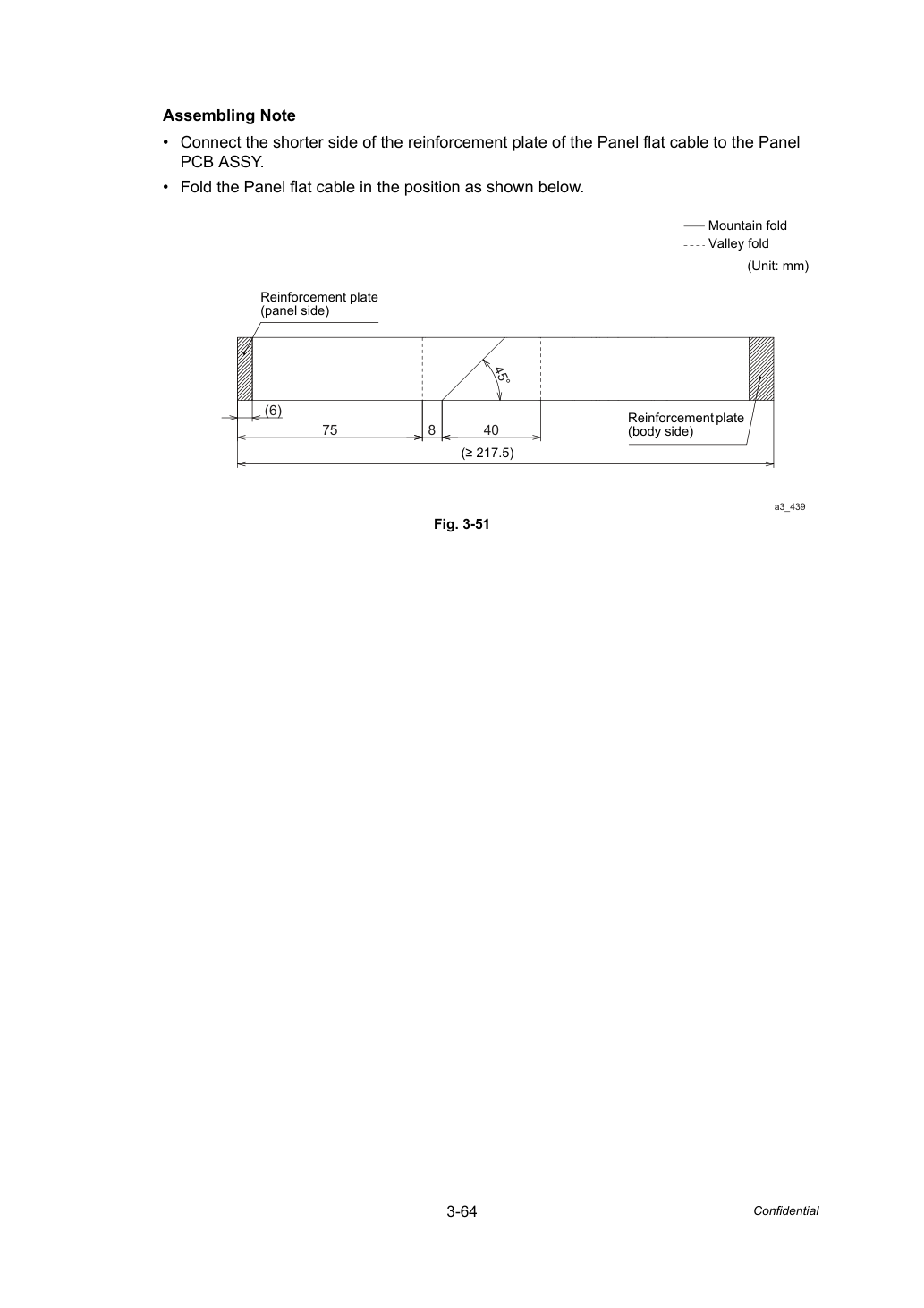

• Подключи короткую сторону усиливающей пластины Panel flat cable к Panel PCB ASSY.

• Сложи Panel flat cable в положение, указанное ниже.

Отпусти крючок и извлеки ферритовый сердечник из Front under cover.

Отсоедини Panel flat cable от Main PCB и извлеки Panel flat cable из Flat core.

Отсоедини Panel harness от Main PCB.

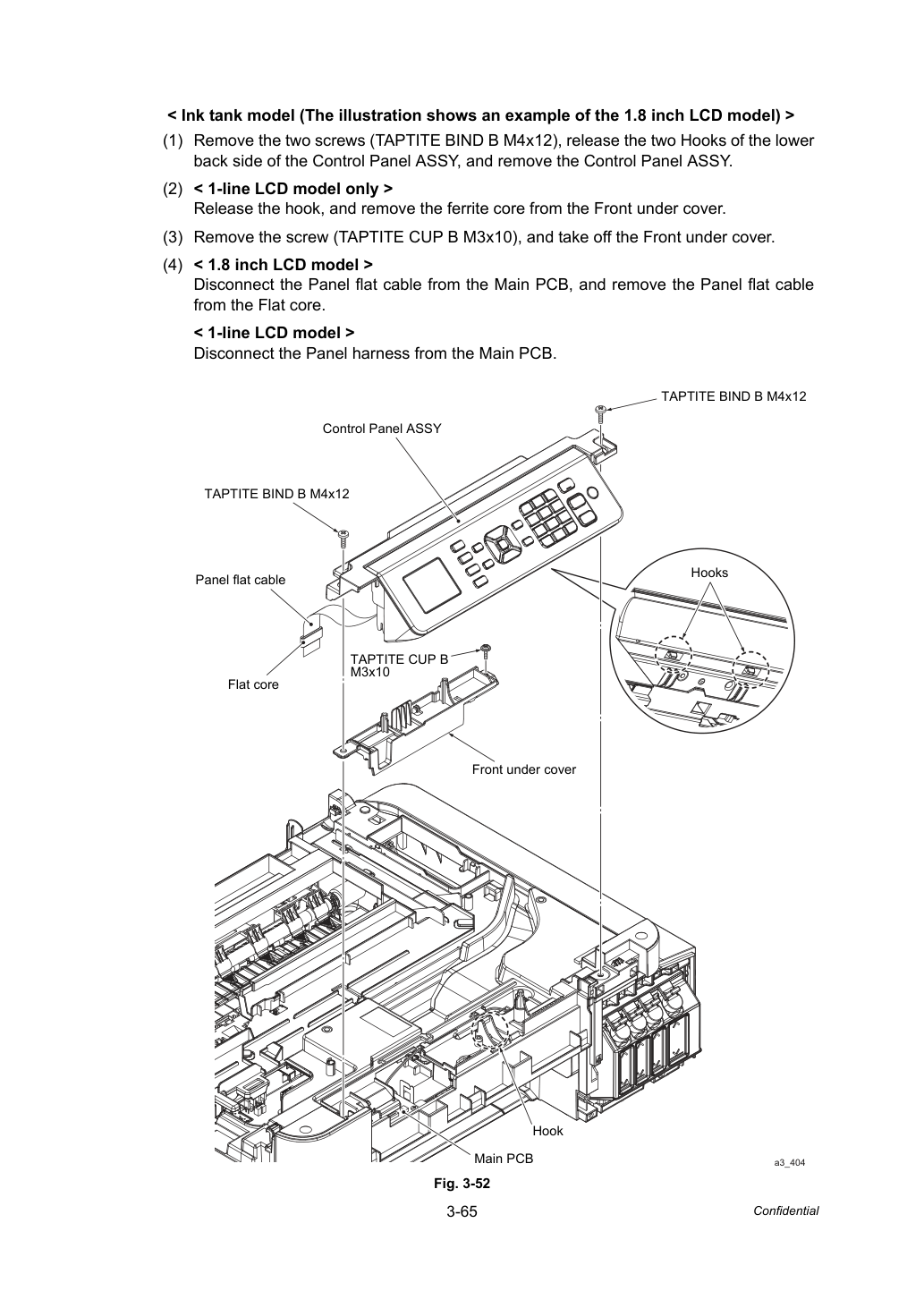

1. Извлеки два винта (TAPTITE BIND B M4x12), отпусти два Крючка нижней задней стороны Control Panel ASSY и извлеки Control Panel ASSY.
2. < только модель 1-line LCD >
3. Извлеки винт (TAPTITE CUP B M3x10) и сними Front under cover.
4. < модель 1.8 inch LCD > a3_404

Отпусти Panel flat cable из Cable guide, отпусти три Крючка и извлеки Panel PCB spacer из Control panel ASSY.

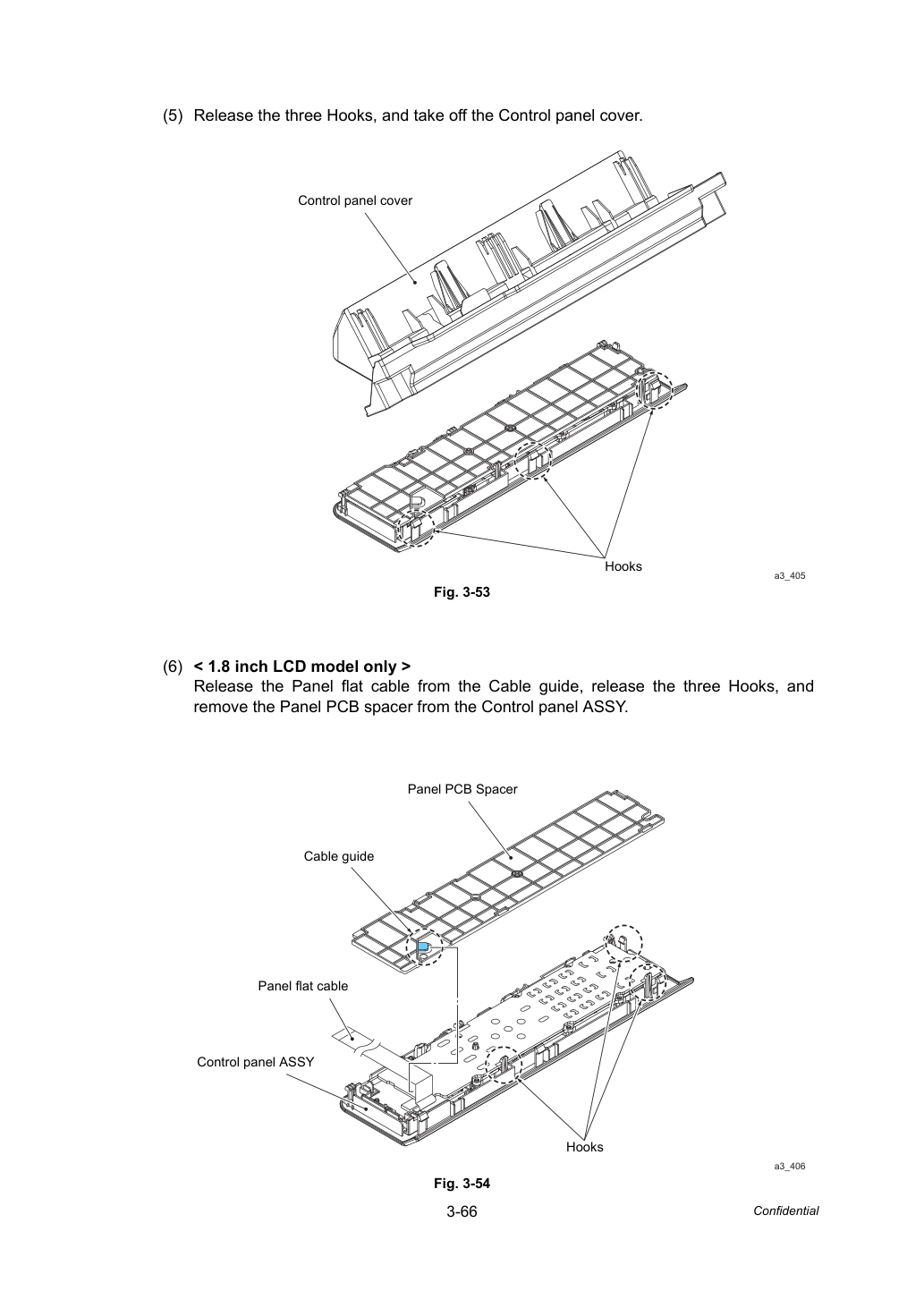

5. Отпусти три Крючка и сними Control panel cover.
6. < только модель 1.8 inch LCD > a3_405 a3_406

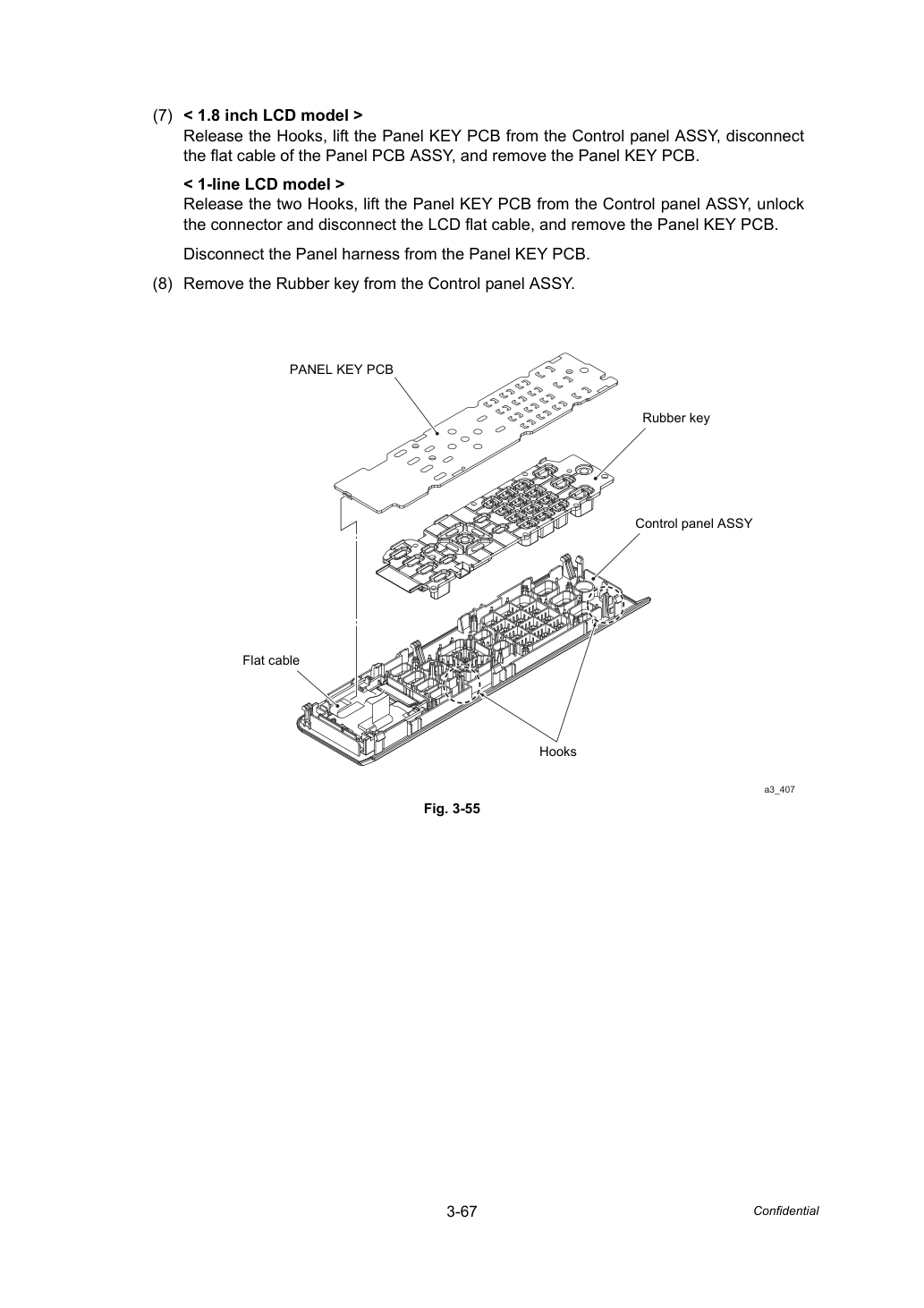

Отпусти Крючки, подними Panel KEY PCB из Control panel ASSY, отсоедини flat cable Panel PCB ASSY и извлеки Panel KEY PCB.

Отпусти два Крючка, подними Panel KEY PCB из Control panel ASSY, разблокируй разъём и отсоедини LCD flat cable, затем извлеки Panel KEY PCB.

Отсоедини Panel harness от Panel KEY PCB.

7. < модель 1.8 inch LCD >
8. Извлеки Rubber key из Control panel ASSY. a3_407

Разблокируй разъём и отсоедини Panel flat cable, затем разблокируй разъём и отсоедини LCD flat cable.

Отпусти Крючок и извлеки Panel PCB ASSY.

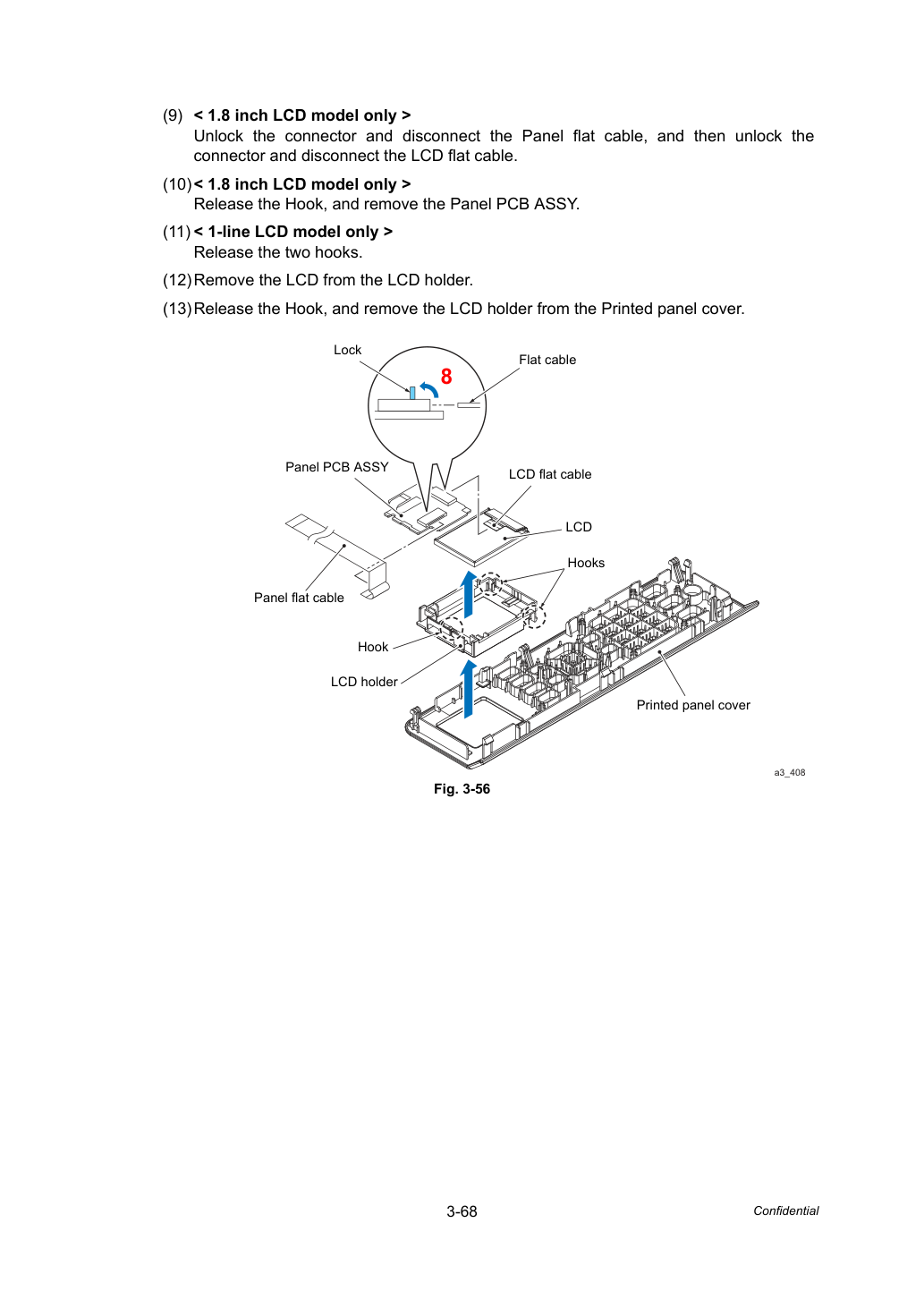

(12)Извлеки ЖК-дисплей из LCD holder.

(13)Отпусти Крючок и извлеки LCD holder из Printed panel cover.

9. < только модель 1.8 inch LCD >
11. < только модель 1-line LCD > a3_408

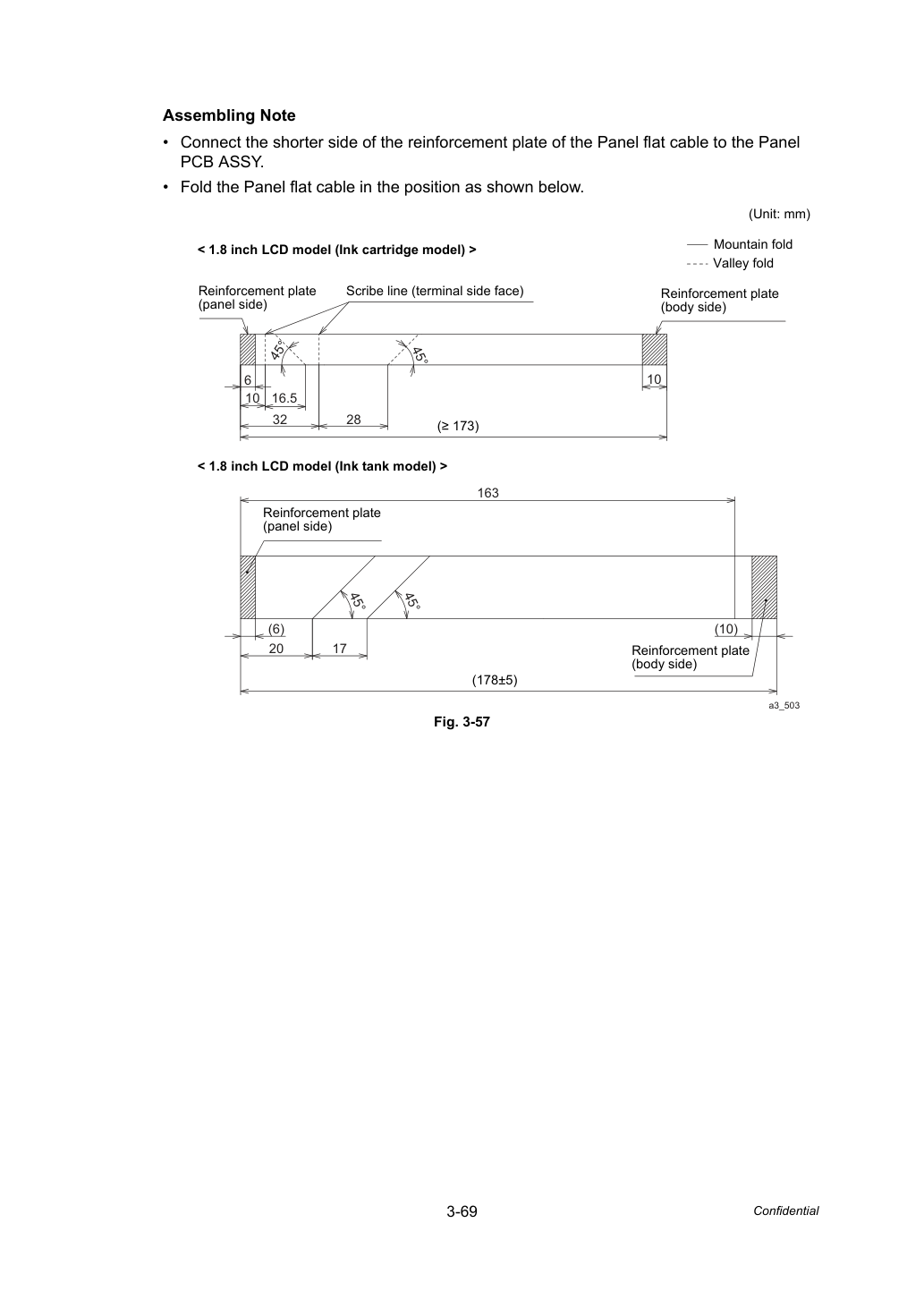

• Подключи короткую сторону усиливающей пластины Panel flat cable к Panel PCB ASSY.

• Сложи Panel flat cable в положение, указанное ниже.

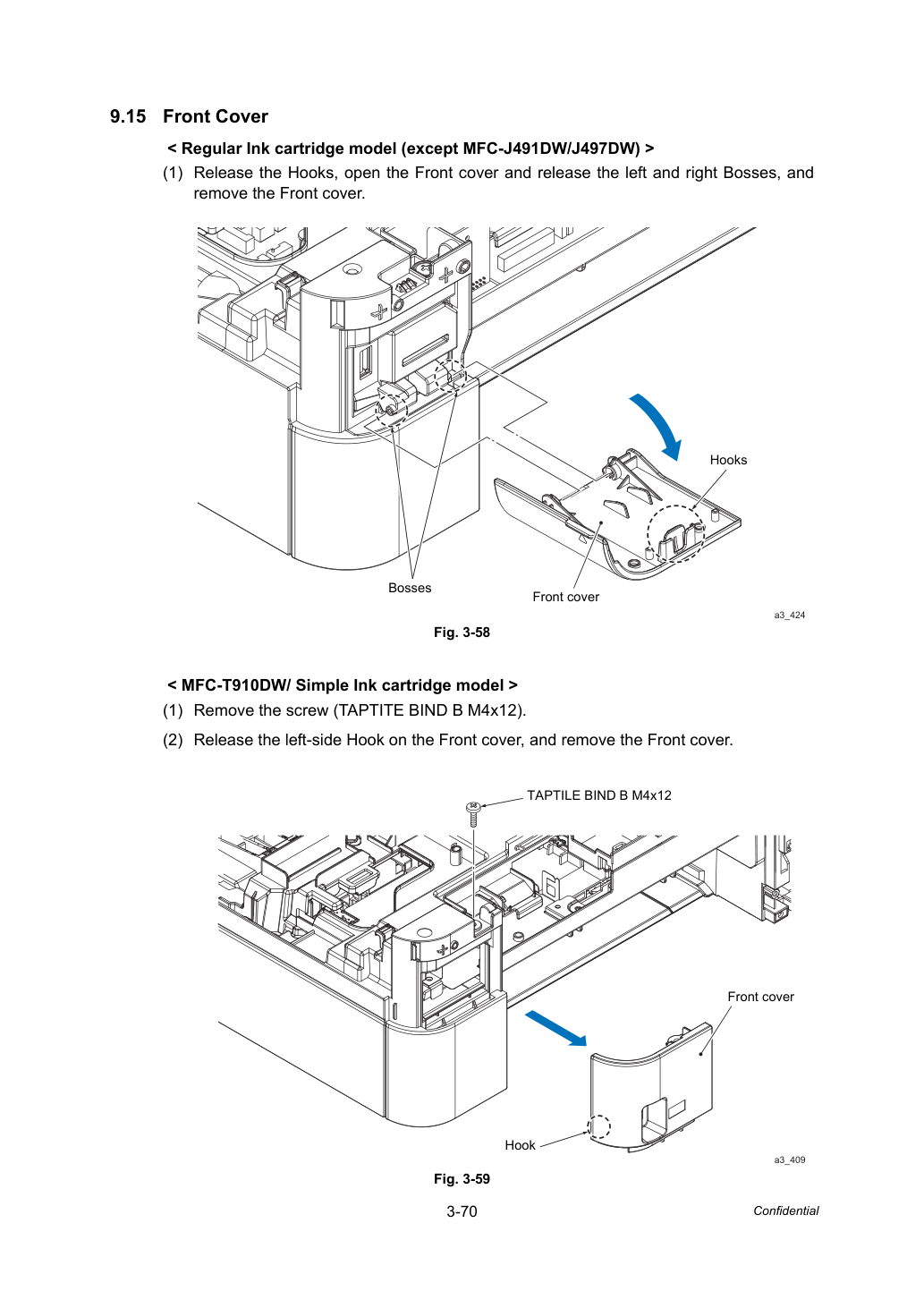

1. Отпусти Крючки, открой Front cover и отпусти левый и правый Bosses, затем извлеки Front cover.
1. Извлеки винт (TAPTITE BIND B M4x12).
2. Отпусти левый Крючок на Front cover и извлеки Front cover. a3_424 a3_409

Примечание Придерживай боковую грань Wireless LAN PCB ASSY и извлеки её.

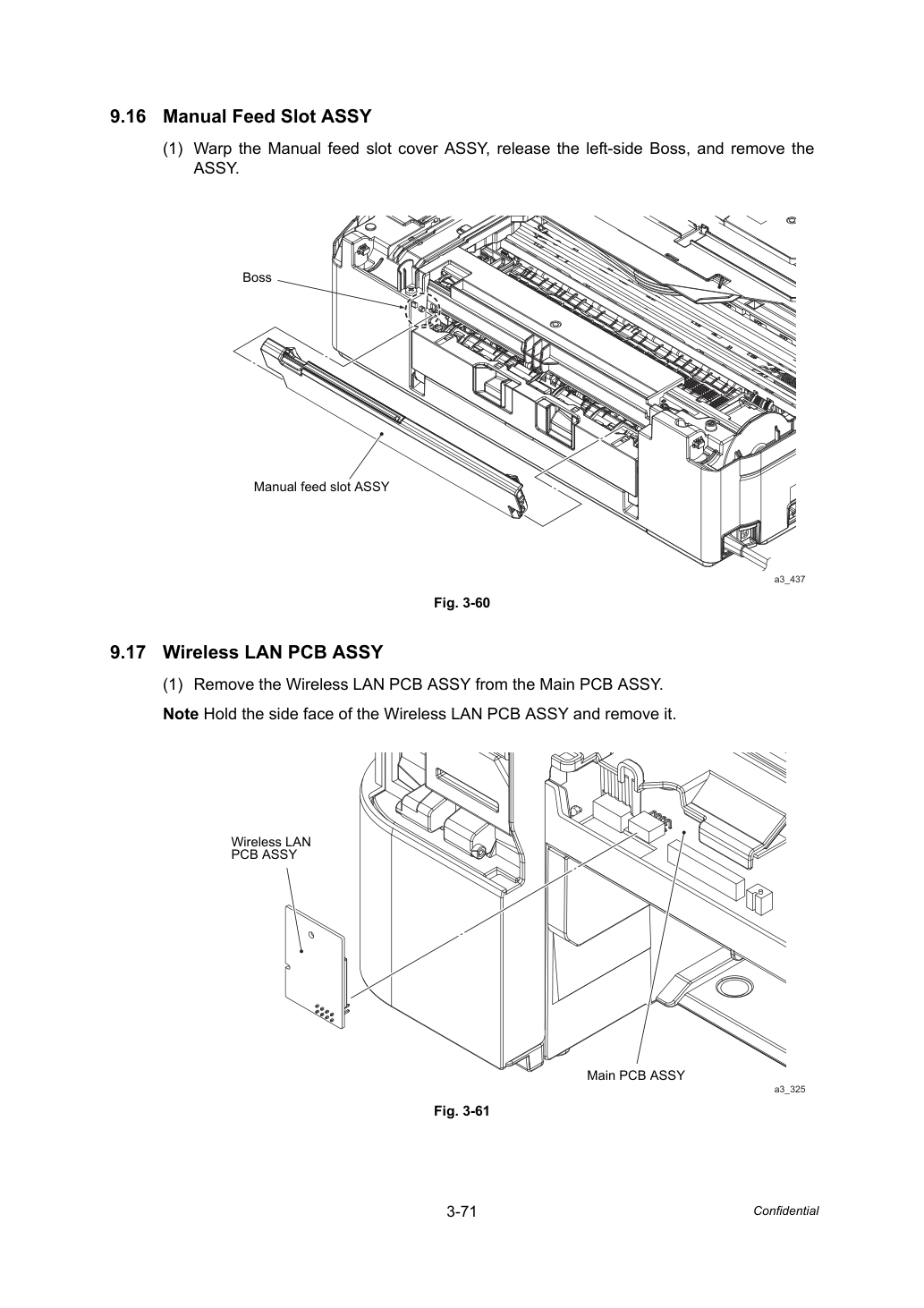

1. Согни Manual feed slot cover ASSY, отпусти левый Boss и извлеки.
1. Извлеки Wireless LAN PCB ASSY из Main PCB ASSY. a3_437 a3_325

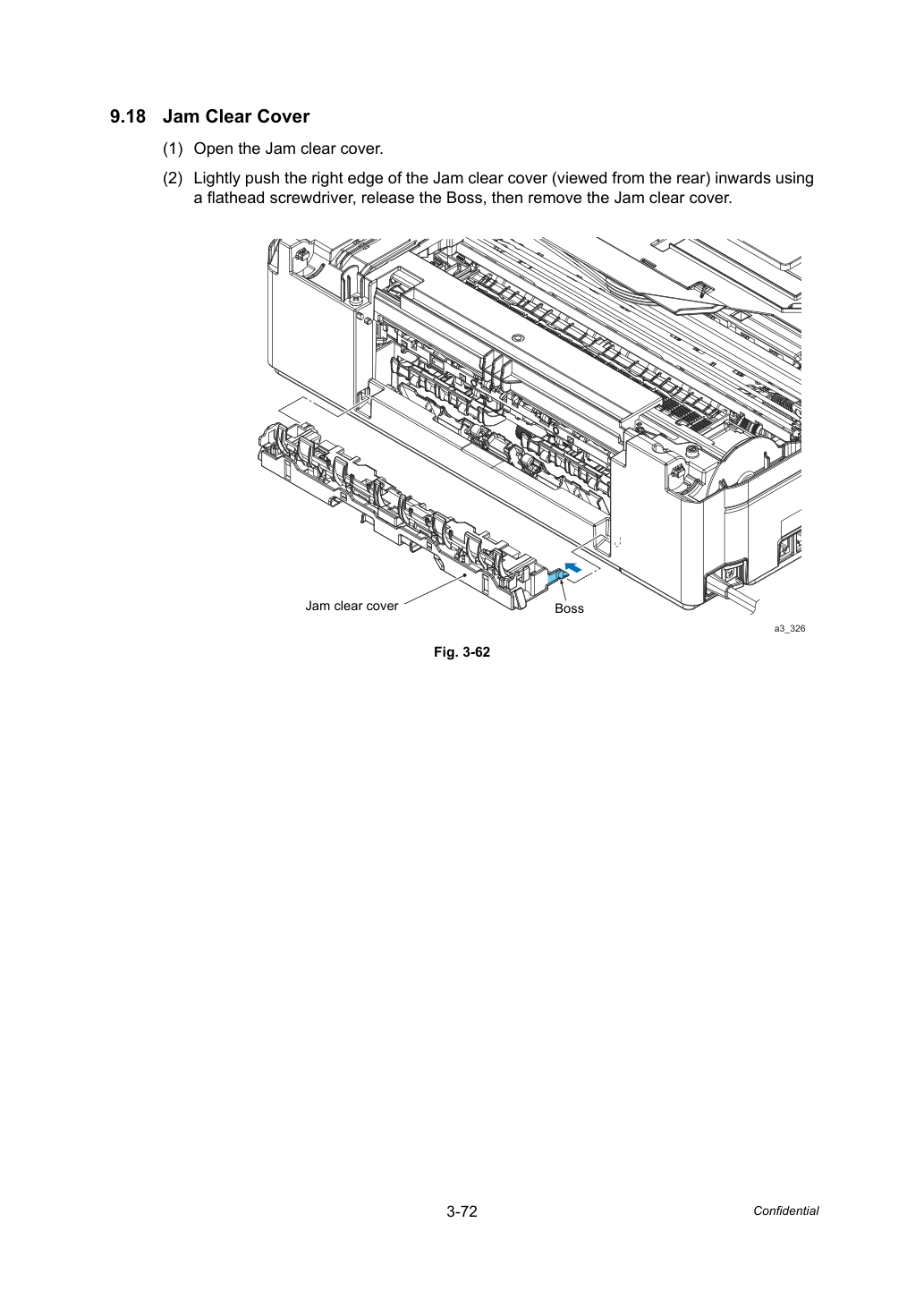

1. Открой Jam clear cover.
2. Слегка надави плоской отвёрткой на правый край Jam clear cover (вид сзади) внутрь, отпусти Boss, затем извлеки Jam clear cover. a3_326

Примечание При подъёме Upper cover вверх не вставляй руку в отверстие на верхней части печатного барабана. Это может привести к загрязнению или повреждению CR encoder strip внутри.

• Учти следующее при установке Upper cover.

- Убедись, что Ink cartridge cover открыта.

- Проверь, находится ли Head/carriage unit в положении парковки головки (home position). Это необходимо, чтобы предотвратить зажатие трубок подачи чернил между Upper cover и Lower cover.

(Будь осторожен и не допусти зажатия трубок подачи чернил и Carriage flat cables между Upper и Lower covers при извлечении Head/carriage unit в Разделе 9.4 этой главы.) - Будь осторожен и не деформируй PF encoder disk.

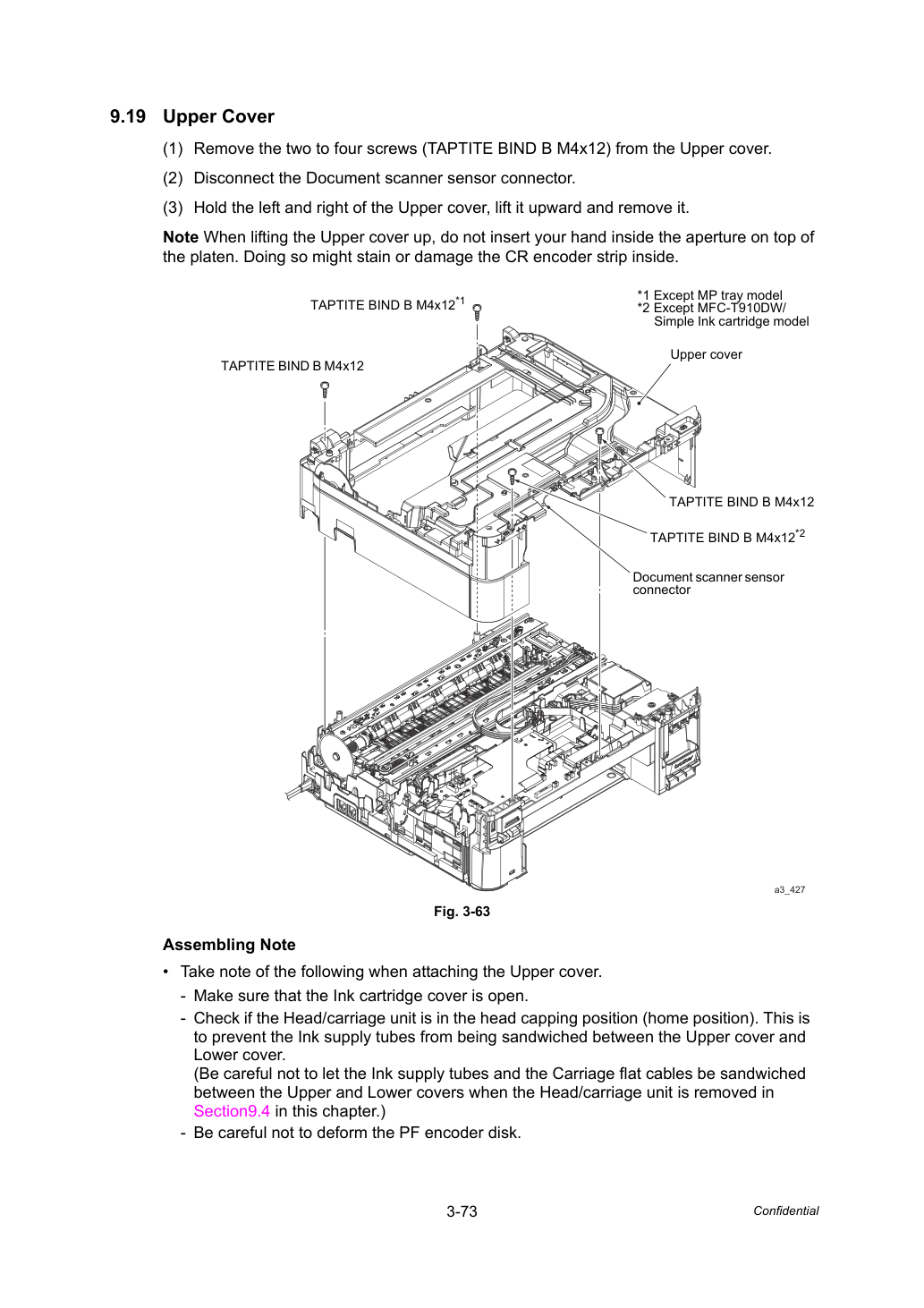

1. Извлеки два-четыре винта (TAPTITE BIND B M4x12) из Upper cover.
2. Отсоедини разъём Document scanner sensor.
3. Удерживая левую и правую части верхней крышки, поднимите её вверх и снимите. разъём a3_427

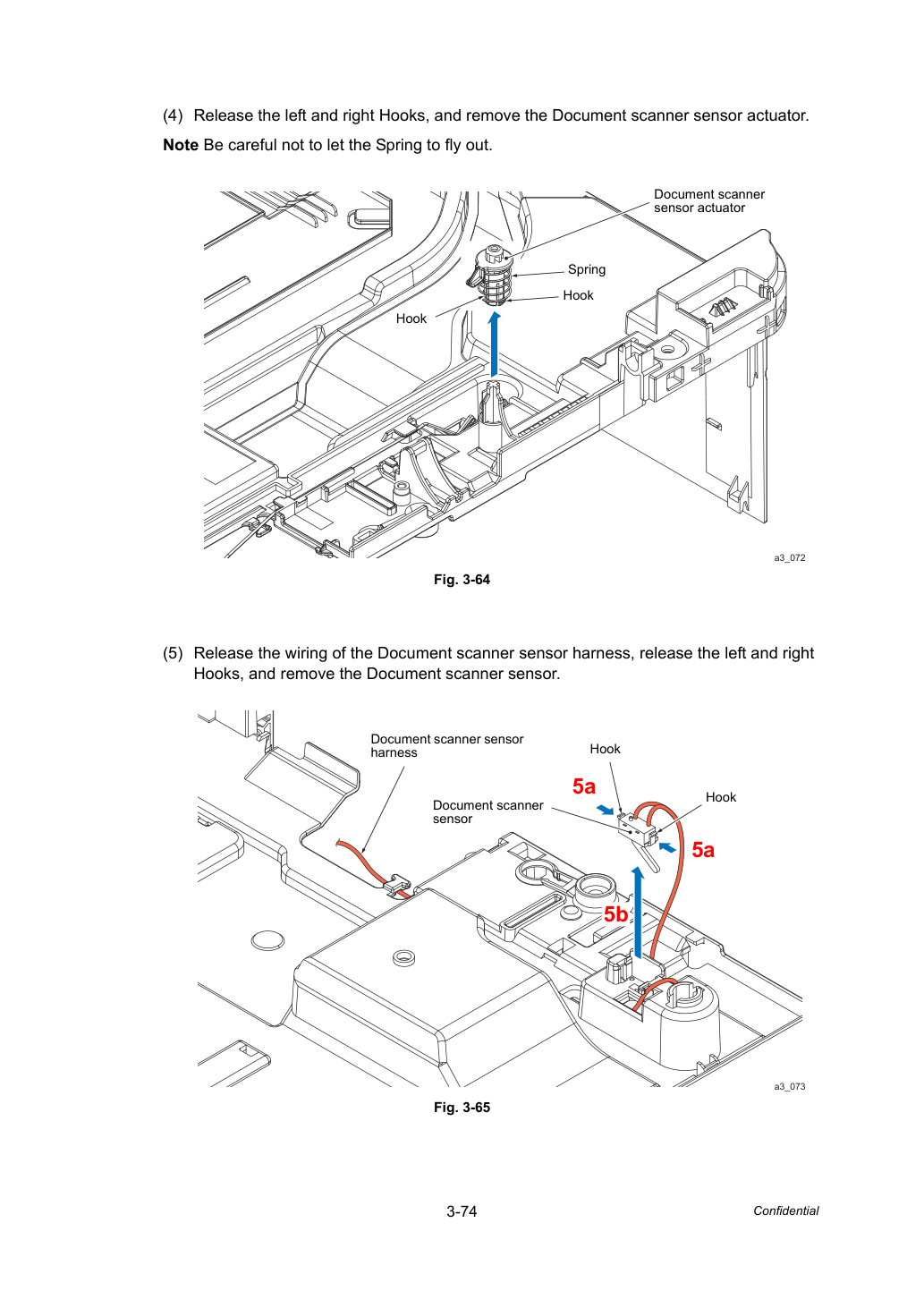

Примечание Будьте внимательны, чтобы пружина (Spring) не выскочила.

Отпустите крючки и снимите датчик Document scanner.

4. Отпустите левый и правый крючки и снимите актуатор датчика Document scanner.
5. Отпустите проводку жгута датчика Document scanner, отпустите левый и правый актуатор датчика a3_072 жгут a3_073 датчик

Узел Carriage PCB (Carriage PCB и плоский кабель Carriage). Совет. Если узел Head/carriage не был снят, обратитесь к разделу 9.4 Head/carriage Unit/CR Timing Belt этой главы для снятия узла Carriage PCB ASSY из узла Head/carriage.

• При установке узла Carriage PCB ASSY проложите плоский кабель Carriage согласно разделу 7.8 этой главы.

• При замене узла Carriage PCB ASSY извлеките Flat core из старого плоского кабеля Carriage и присоедините к новому плоскому кабелю.

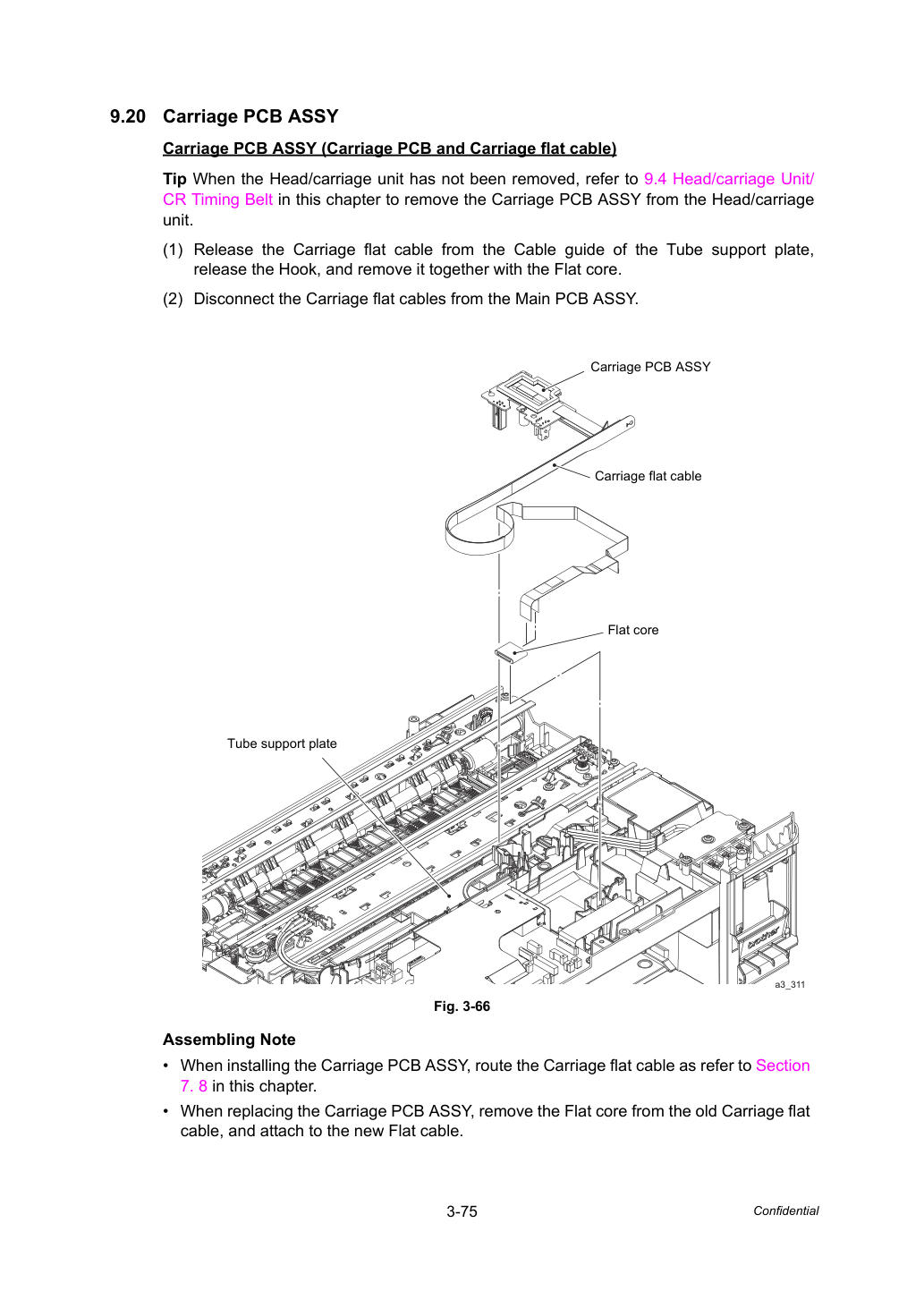

1. Отпустите плоский кабель Carriage из направляющей кабеля опорной пластины Tube support, отпустите крючок и снимите вместе с Flat core.
2. Отсоедините плоские кабели Carriage от узла Main PCB ASSY. a3_311

Примечание. Не снимайте контейнер чернил (Ink absorber box) без необходимости замены.

Примечание. Зажмите конец основного сливного трубопровода (Main drain tube) зажимом, чтобы предотвратить утечку слитых чернил и загрязнение аппарата вытекшими чернилами.

При подсоединении основного сливного трубопровода (Main drain tube) и трубопровода вентиляции (Air vent tube) к контейнеру чернил подсоедините трубопровод вентиляции к верхнему отверстию, а основной сливной трубопровод к нижнему отверстию контейнера.

Подсоединение их наоборот приведёт к значительному переполнению чернил во время прочистки.

• Будьте осторожны и не подсоединяйте основной сливной трубопровод и трубопровод вентиляции к контейнеру чернил под углом. Это приведёт к отсоединению трубопровода и утечке чернил. После подсоединения трубопроводов убедитесь, что чернила не протекают.

• При замене контейнера чернил (без замены Main PCB) следуйте процедуре в главе 4, разделе 1.15 для сброса счётчика прочистки.

Также рекомендуется заменить пену для промывки (Flushing foam) и при необходимости сбросить счётчик промывки, так как счётчик промывки может также приближаться к верхнему пределу.

Проверьте, что передние и задние рёбра контейнера чернил надёжно установлены в нижнюю крышку (Lower cover).

При подсоединении трубопровода вентиляции вставьте 10–15 мм от конца трубопровода в контейнер чернил независимо от разметки.

1. Снимите контейнер чернил из нижней крышки и вытащите основной сливной трубопровод и трубопровод вентиляции из контейнера чернил.

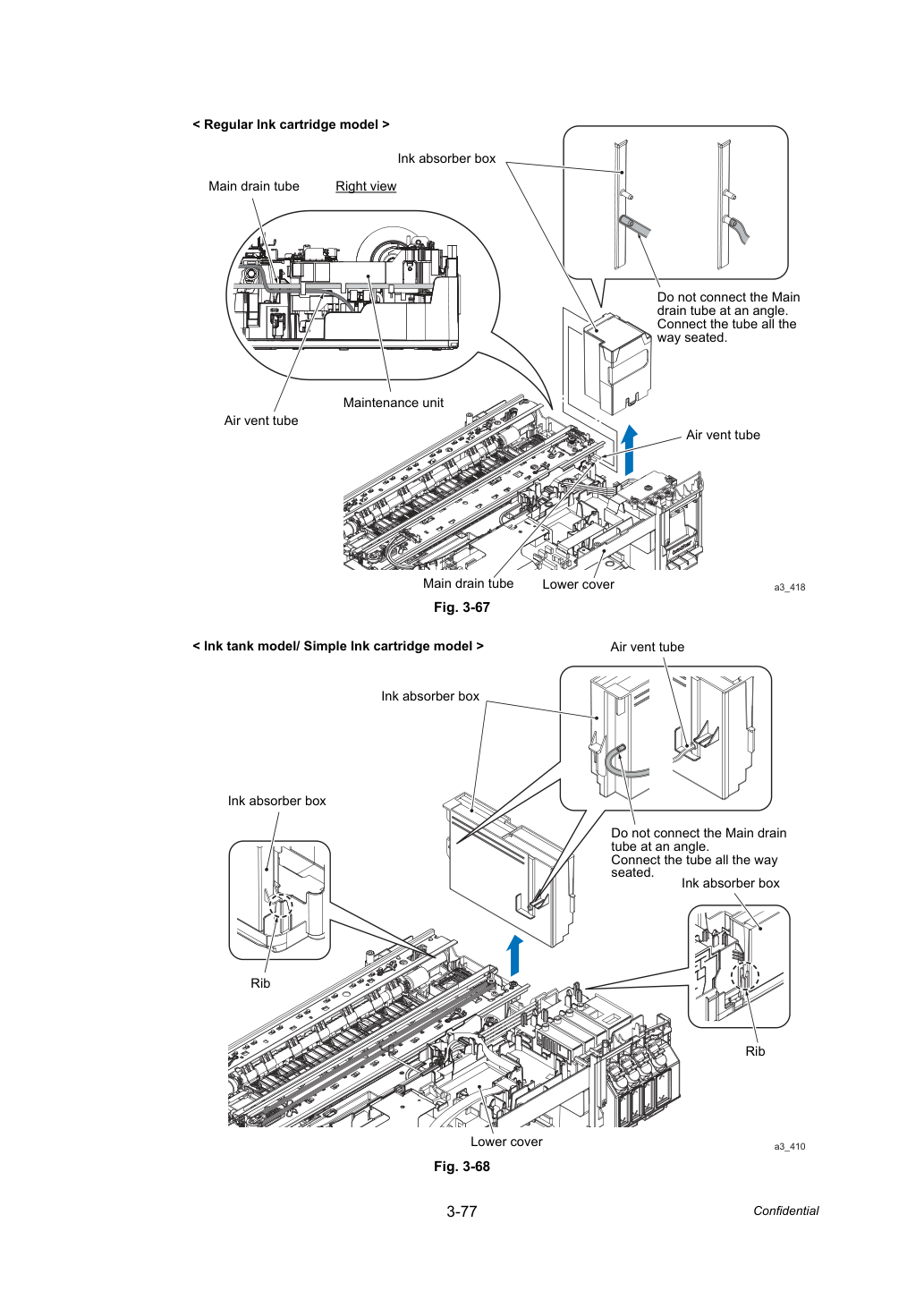

a3_418 контейнер чернил (Ink absorber box). Не подсоединяйте основной сливной трубопровод под углом.

Подсоедините трубопровод полностью до упора.

a3_410 Не подсоединяйте основной сливной трубопровод под углом.

Подсоедините трубопровод полностью до упора.

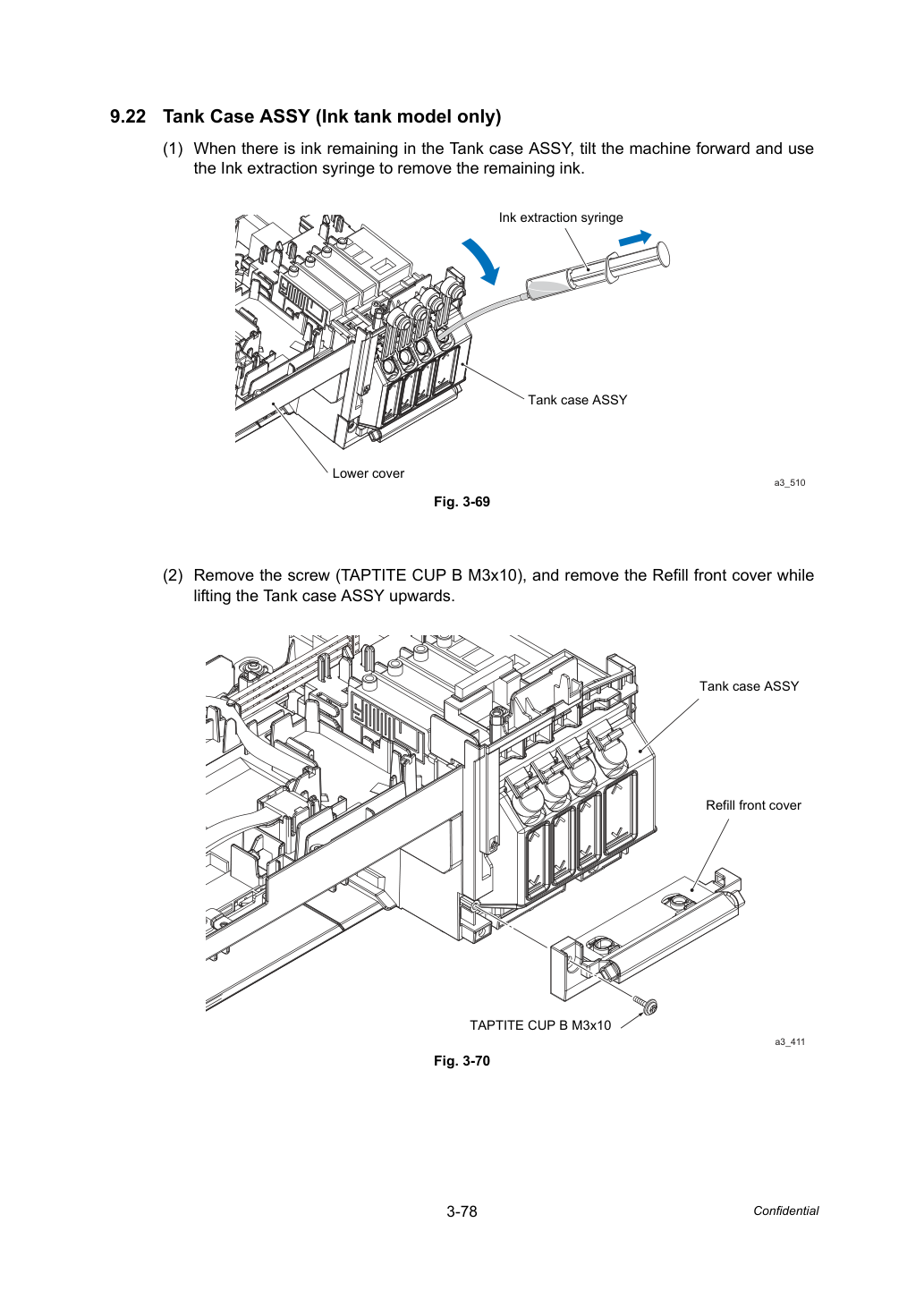

1. Если в узле Tank case остались чернила, наклоните аппарат вперёд и используйте шприц для извлечения чернил (Ink extraction syringe) для удаления оставшихся чернил.
2. Снимите винт (TAPTITE CUP B M3x10) и снимите переднюю крышку заправки (Refill front cover), поднимая узел Tank case вверх. a3_510 a3_411

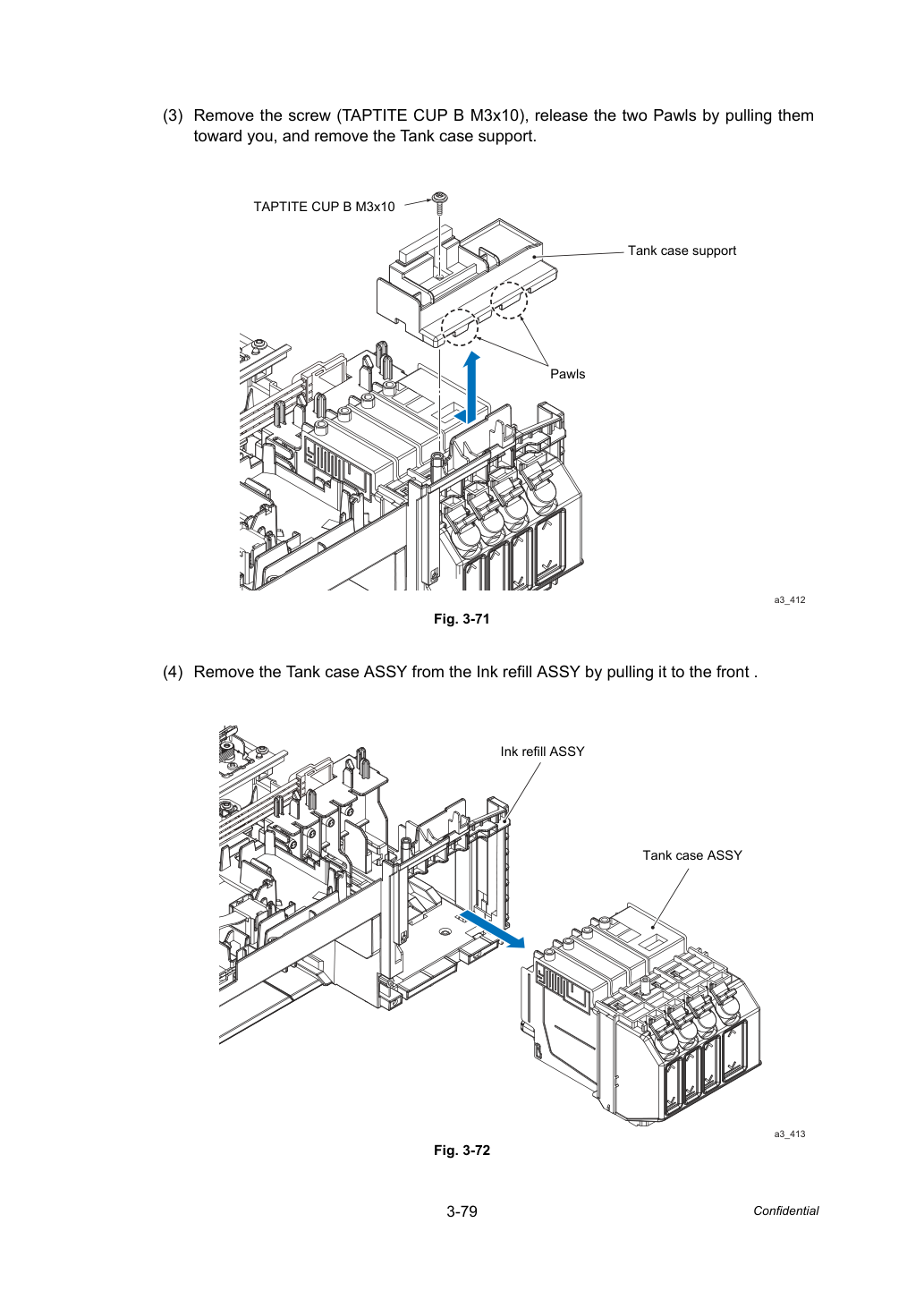

3. Снимите винт (TAPTITE CUP B M3x10), отпустите два собачка (Pawls), потянув их на себя, и снимите опору Tank case (Tank case support).
4. Снимите узел Tank case ASSY из узла Ink refill ASSY, потянув его вперёд. a3_412 a3_413

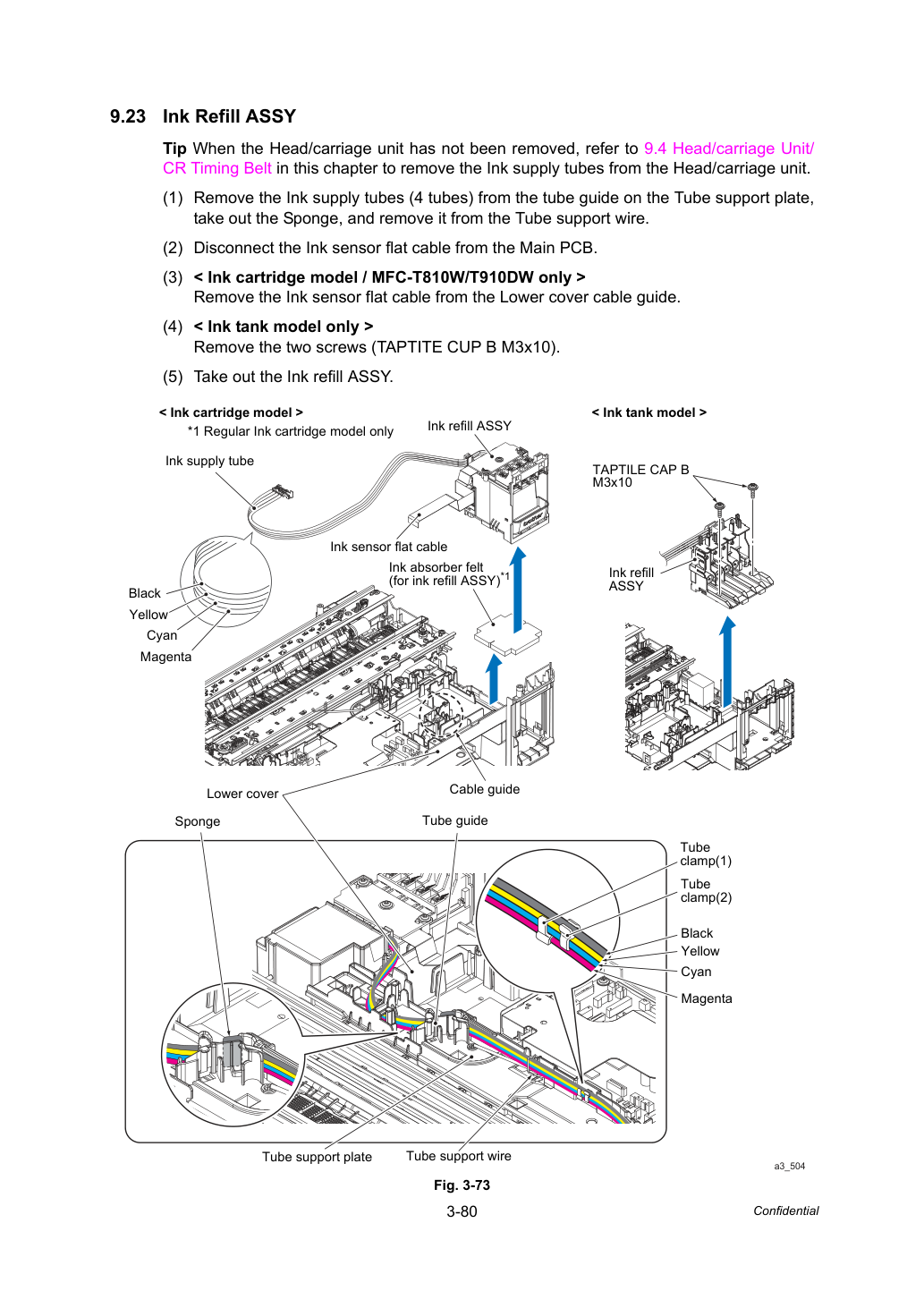

Совет. Если узел Head/carriage не был снят, обратитесь к разделу 9.4 Head/carriage Unit/CR Timing Belt этой главы для снятия трубопроводов подачи чернил (Ink supply tubes) из узла Head/carriage.

Снимите плоский кабель датчика чернил (Ink sensor flat cable) из направляющей кабеля нижней крышки.

Снимите два винта (TAPTITE CUP B M3x10).

1. Снимите трубопроводы подачи чернил (4 трубопровода) из направляющей трубопровода опорной пластины Tube support, извлеките губку (Sponge) и снимите её с проволоки Tube support wire.
2. Отсоедините плоский кабель датчика чернил от Main PCB.
3. < только модель картриджа чернил / MFC-T810W/T910DW >
4. < только модель танка чернил >
5. Извлеките узел Ink refill ASSY. a3_504

Если защитная часть удалена при отсоединении узла Ink refill ASSY, чернила вытекают из трубопровода чернил. Не удаляйте её.

• Абсорбирующий войлок чернил, прикреплённый к дну узла Ink refill ASSY, может быть загрязнен чернилами. При значительном загрязнении замените абсорбирующий войлок чернил.

• При присоединении зажимов трубопровода к трубопроводам подачи чернил смотрите на аппарат спереди, присоедините правый зажим трубопровода (1) к пурпурному, свяжите голубой и жёлтый, присоедините левый зажим трубопровода (2) к чёрному и свяжите жёлтый и голубой (см. иллюстрацию на предыдущей странице).

• Присоедините зажим трубопровода, выровняв его с вдавленной частью опорной пластины Tube support, показанной на иллюстрации на предыдущей странице.

• После установки узла Ink refill ASSY проложите трубопроводы подачи чернил в направляющую трубопровода на основе порядка цветов, описанного на предыдущей странице, без перекрытия. Затем установите его в губку и проложите к локтю Tube support wire.

1. Извлеките абсорбирующий войлок чернил (для узла Ink refill ASSY) из нижней крышки.

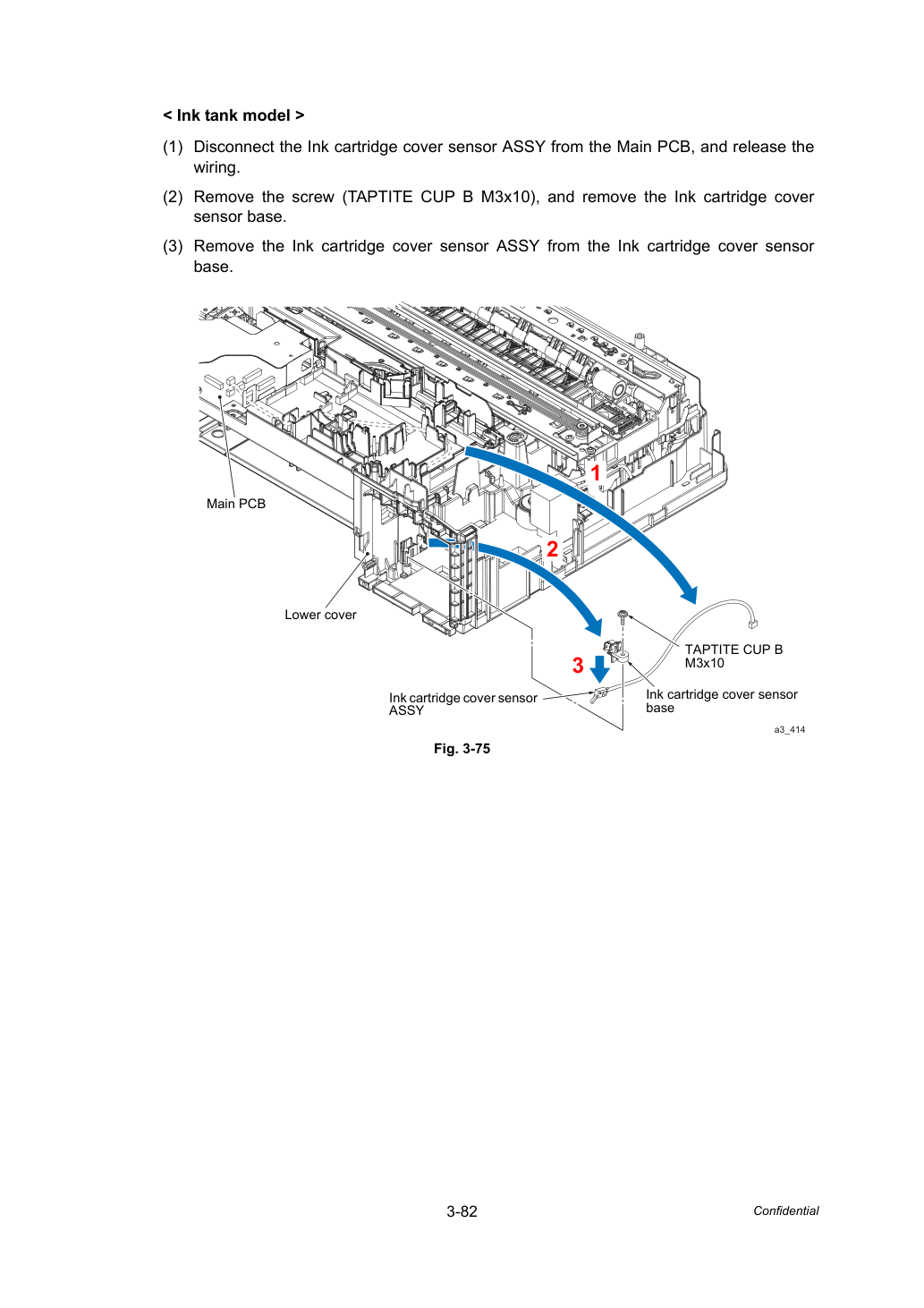

1. Отсоедини кабель датчика крышки картриджа чернил от Main PCB и освободи проводку.

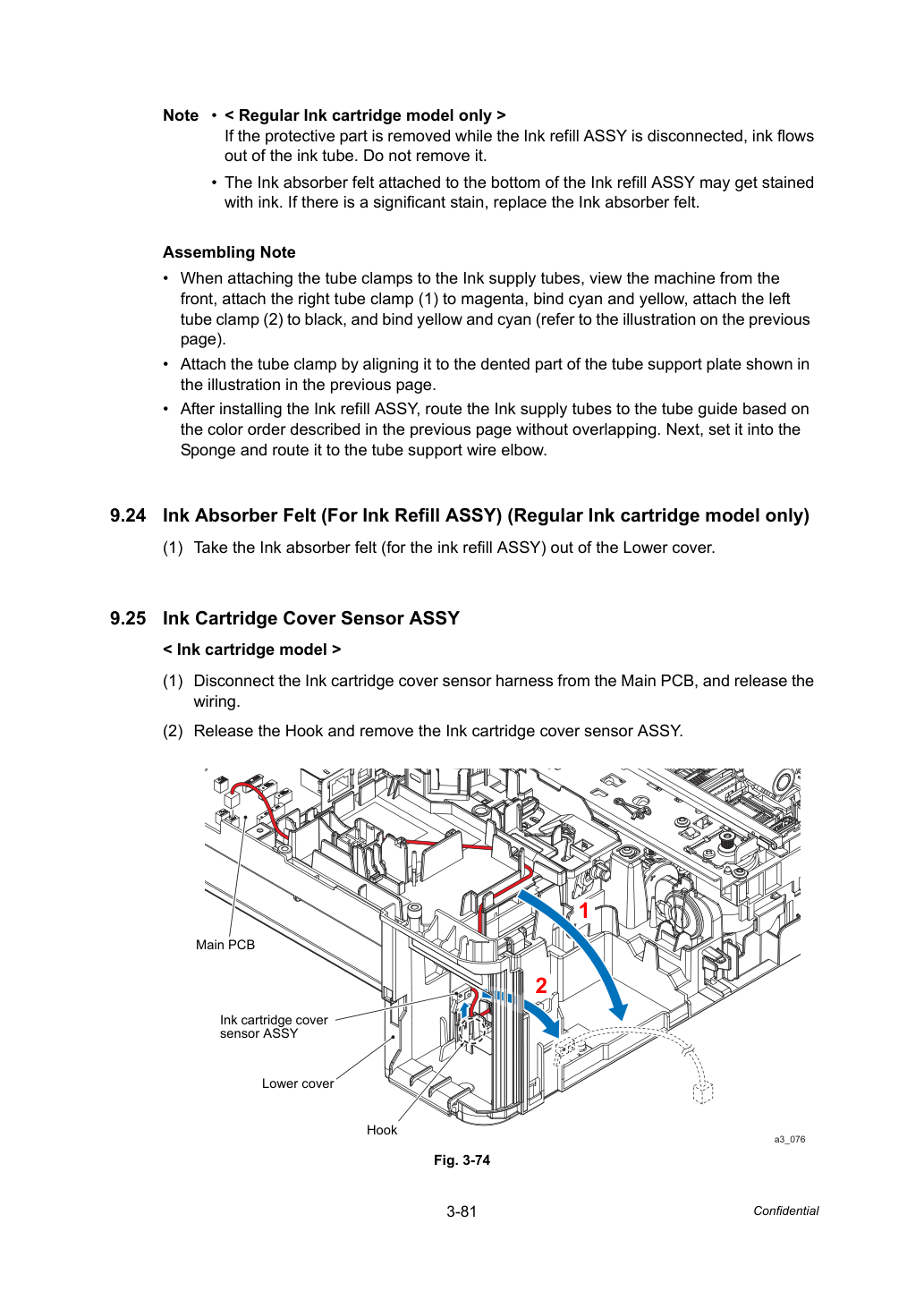

2. Отпусти Hook и извлеки Ink cartridge cover sensor ASSY. a3_076 sensor ASSY

1. Отсоедини Ink cartridge cover sensor ASSY от Main PCB и освободи проводку.
2. Извлеки винт (TAPTITE CUP B M3x10) и снеми основание датчика крышки картриджа чернил.
3. Извлеки Ink cartridge cover sensor ASSY из основания датчика крышки картриджа чернил. a3_414 base

Примечание • Перед началом работ с Main PCB убедись, что кабель питания и телефонный кабель отключены от сети. При оставленном включённым кабеле питания или телефонном кабеле существует опасность поражения электрическим током.

• Перед извлечением Main PCB отсоедини сначала кабельные жгуты и плоские кабели, затем извлеки винты. При переустановке Main PCB затяни сначала винты, затем подсоедини кабельные жгуты и плоские кабели. Соблюдай эту последовательность, убедившись, что кабельные жгуты и плоские кабели не повреждены винтами и отвёрткой.

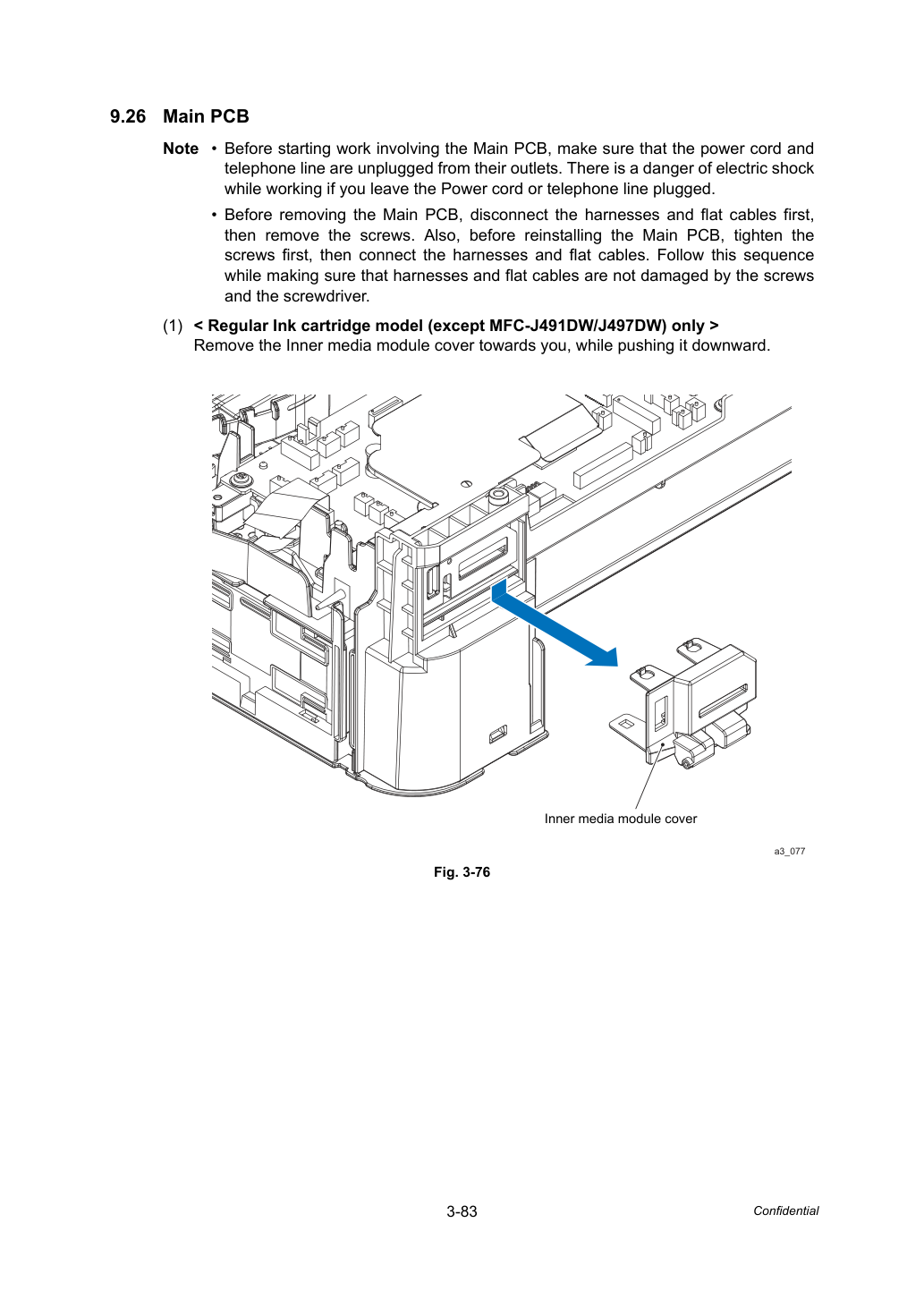

Извлеки крышку внутреннего модуля подачи в свою сторону, одновременно толкая её вниз.

1. < Только стандартная модель картриджа чернил (кроме MFC-J491DW/J497DW) > a3_077

Потяни вверх язычок пластины поддержки трубки, чтобы освободить обратный Boss, сдвинь пластину вправо и извлеки её из нижней крышки.

Вставь кончик плоской отвёртки в отверстие пластины поддержки трубки и слегка подними её, затем извлеки её из нижней крышки, сдвинув влево.

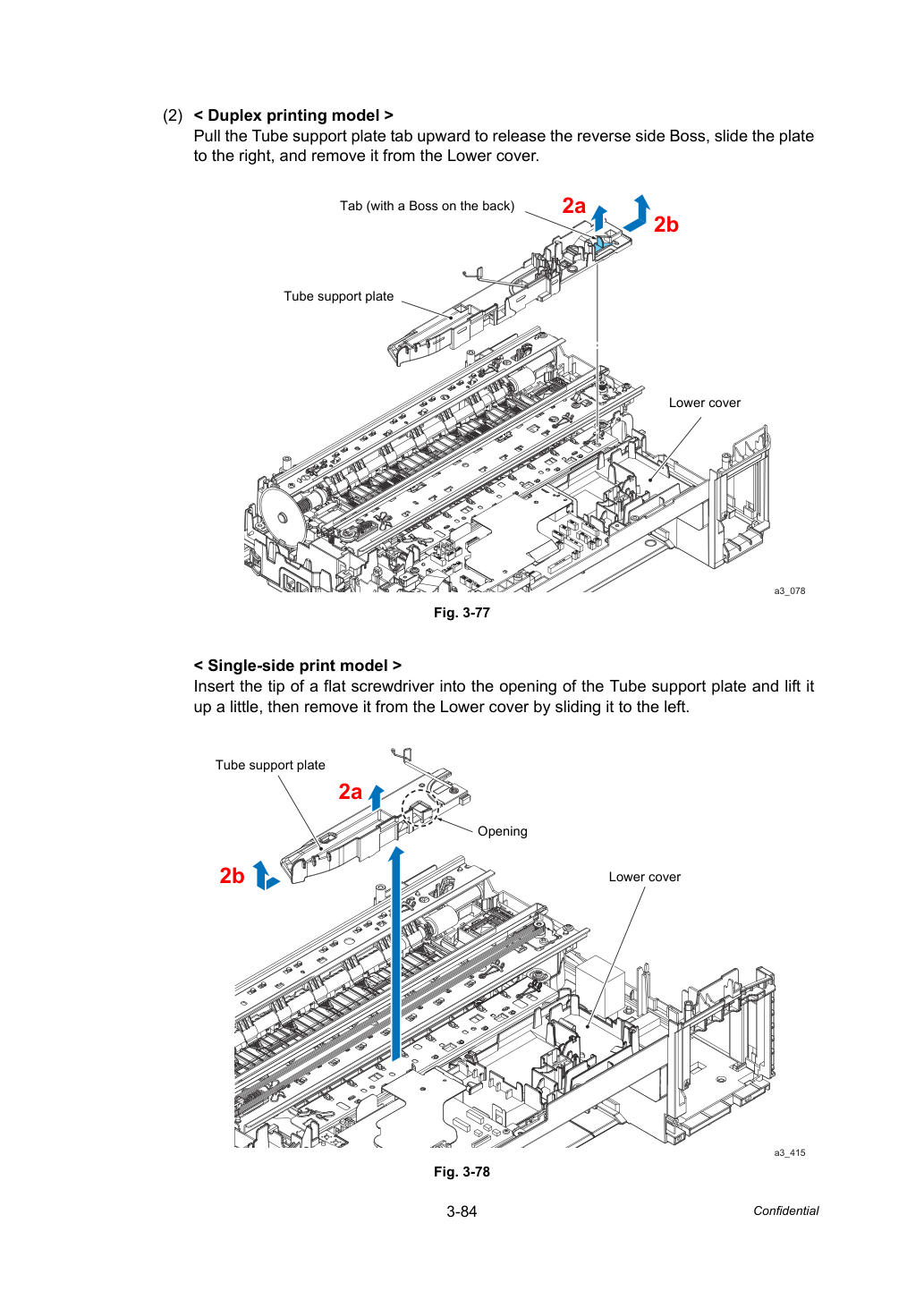

2. < Модель двусторонней печати > a3_078 a3_415

Примечание Убедись, что Main PCB надёжно закреплена винтами при подключении и отключении кабельных жгутов и плоских кабелей.

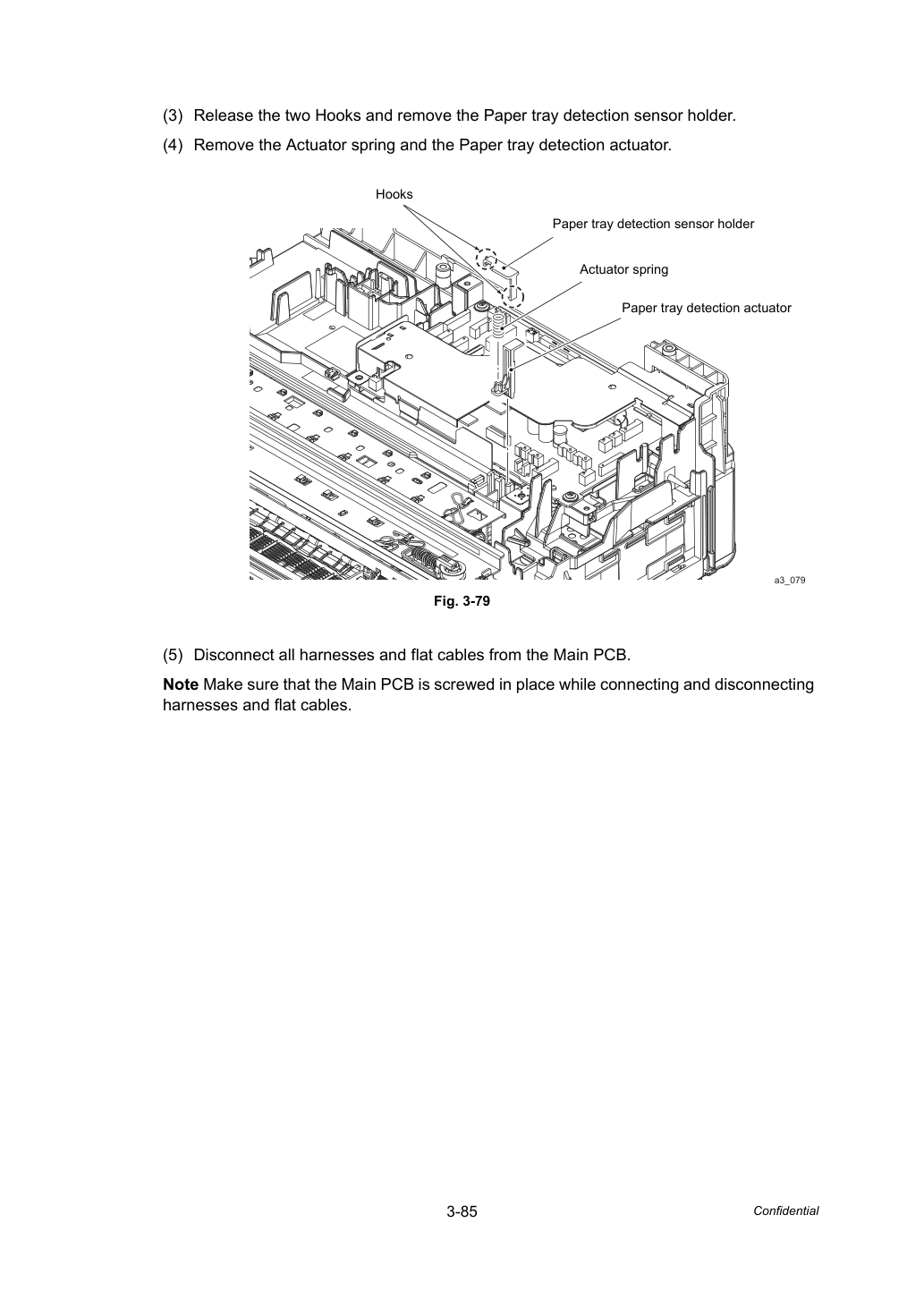

3. Отпусти два Hook и извлеки держатель датчика обнаружения лотка бумаги.
4. Извлеки пружину актуатора и актуатор обнаружения лотка бумаги.
5. Отсоедини все кабельные жгуты и плоские кабели от Main PCB. a3_079

M3×6) и винт (TAPTITE CUP B M3x10), и извлеки Main PCB и раму Main PCB.

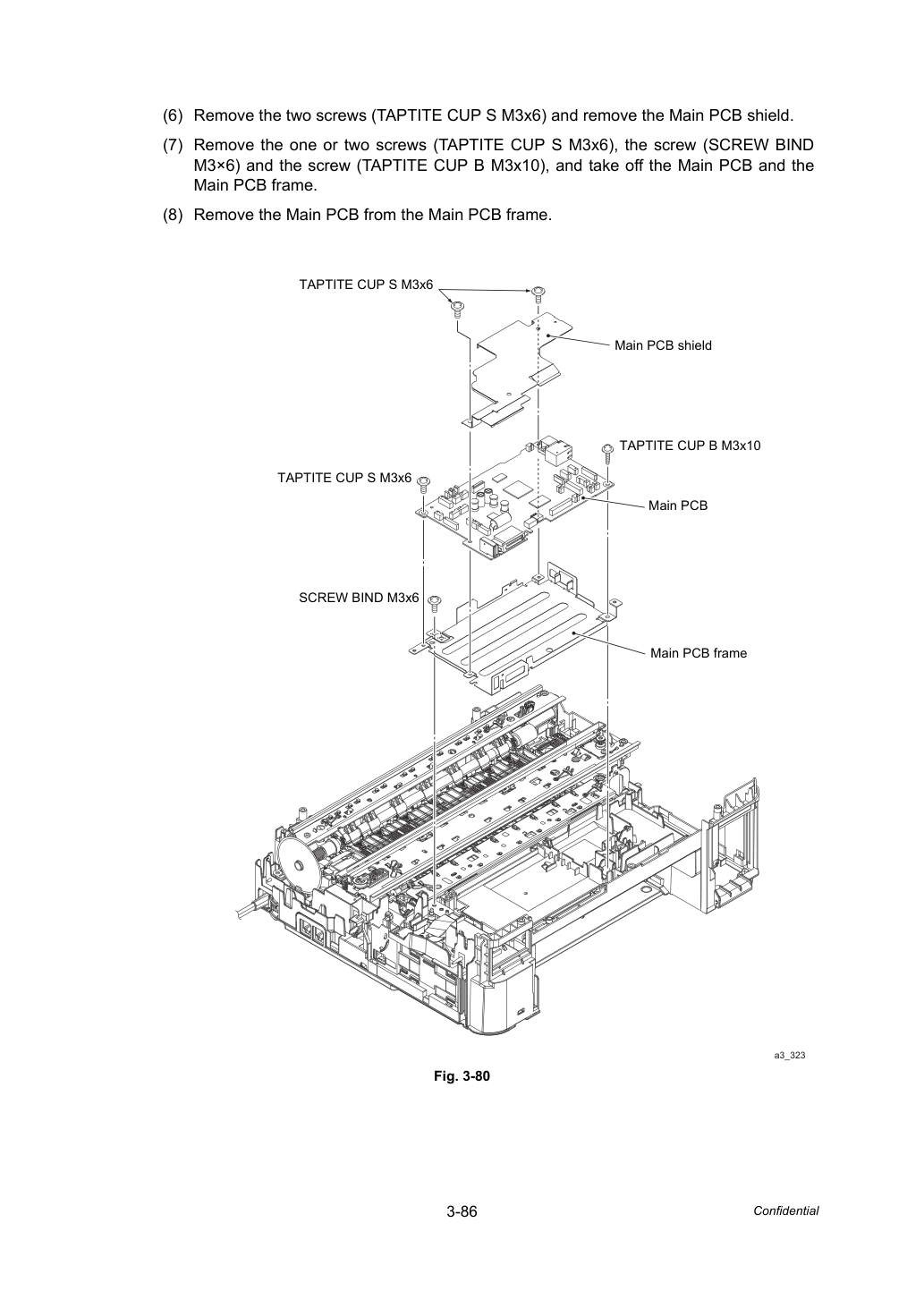

6. Извлеки два винта (TAPTITE CUP S M3x6) и снеми экран Main PCB.
7. Извлеки один или два винта (TAPTITE CUP S M3x6) и винт (SCREW BIND
8. Извлеки Main PCB из рамы Main PCB. a3_323

• Перед установкой блока питания в нижней крышке направь кабельный жгут блока питания в U-образное углубление на нижней раме блока питания.

• После установки блока питания обратись к рисункам в Section 7. 6 этой главы и направь кабельный жгут блока питания к соответствующим направляющим кабелей.

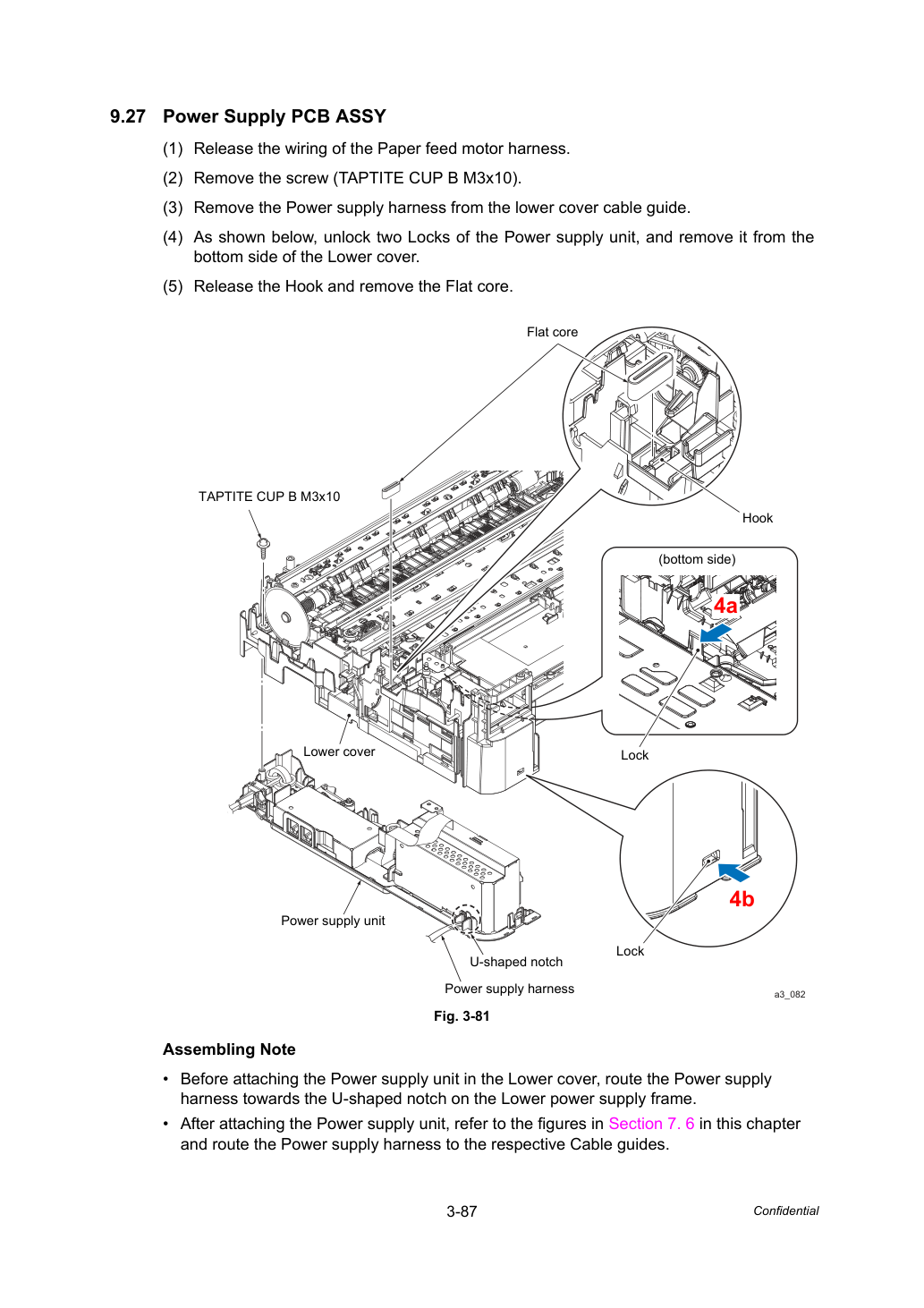

1. Освободи проводку кабельного жгута двигателя подачи бумаги.
2. Извлеки винт (TAPTITE CUP B M3x10).
3. Извлеки кабельный жгут блока питания из направляющей кабеля нижней крышки.
4. Как показано ниже, разблокируй два Lock блока питания и извлеки его с нижней стороны нижней крышки.
5. Отпусти Hook и извлеки плоский сердечник. a3_082

(10) Извлеки изолятор платы блока питания из нижней рамы блока питания.

Примечание При сборке два изоляционных листа должны быть правильно проложены между платой блока питания и нижней рамой блока питания без повреждений.

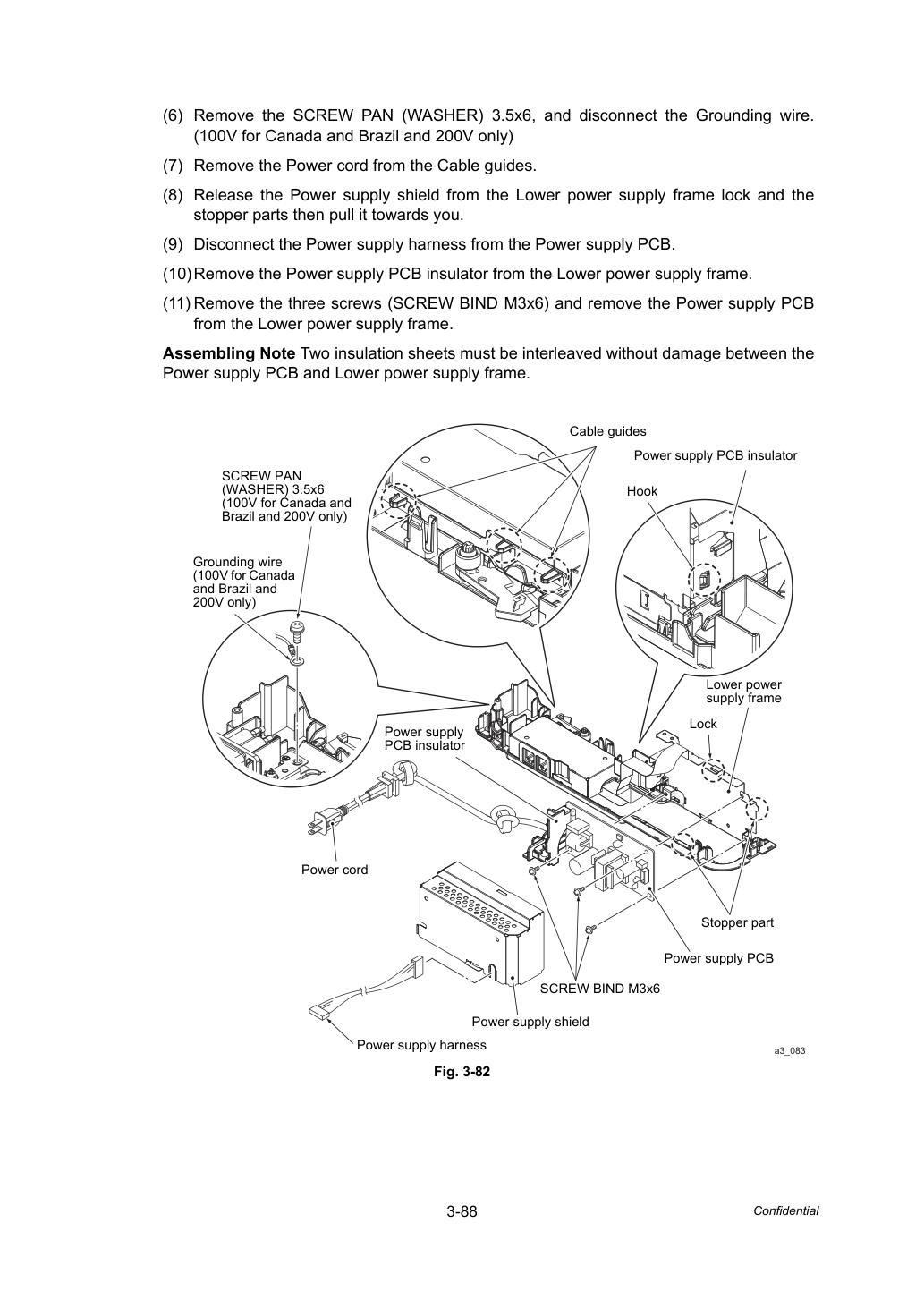

6. Извлеки винт SCREW PAN (WASHER) 3.5x6 и отсоедини провод заземления.
7. Извлеки кабель питания из направляющих кабелей.
8. Отпусти экран блока питания от блокировок нижней рамы блока питания и стопорных деталей, затем потяни его на себя.
9. Отсоедини кабельный жгут блока питания от платы блока питания.
11. Извлеки три винта (SCREW BIND M3x6) и снеми плату блока питания с нижней рамы блока питания. a3_083

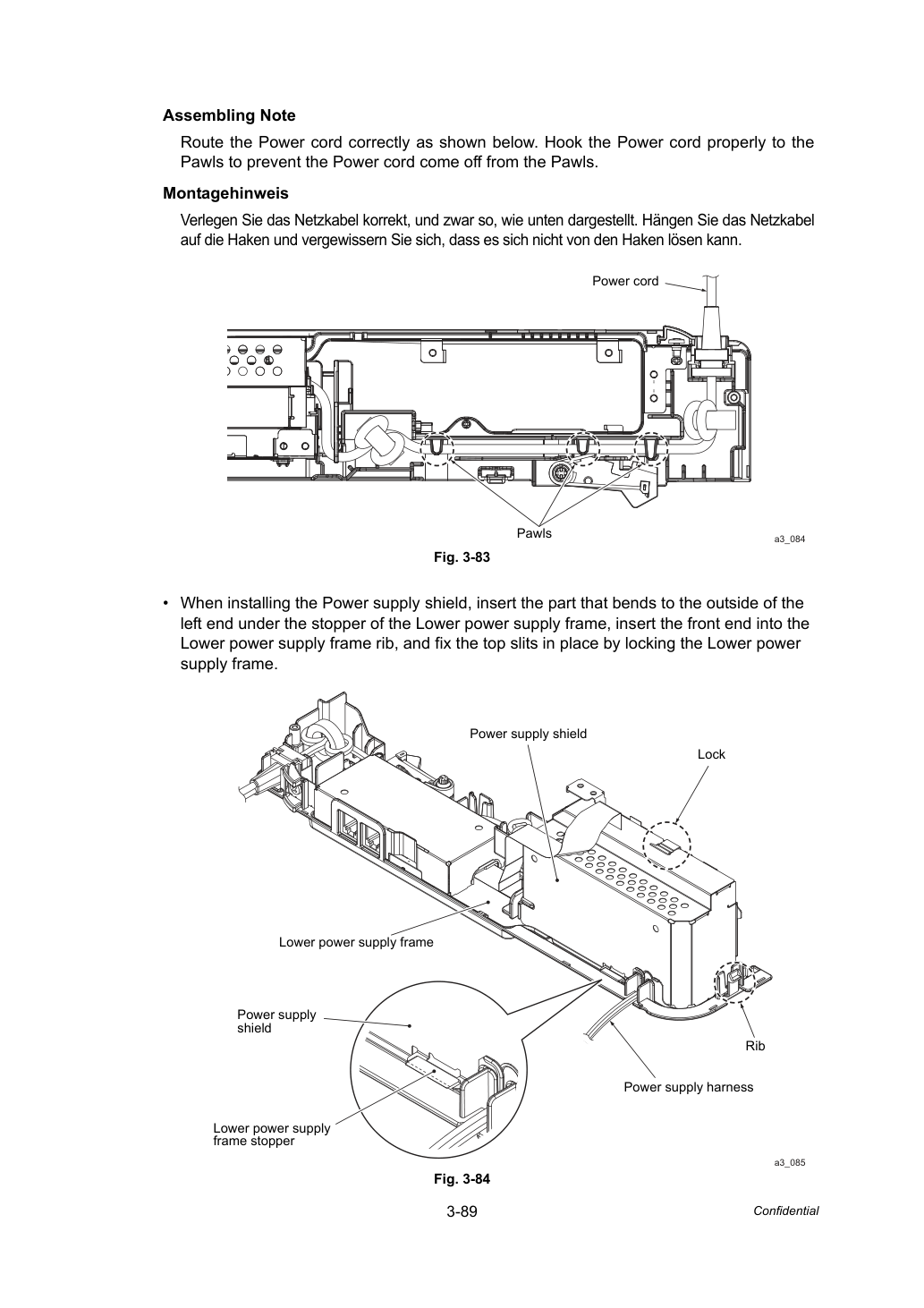

Направь кабель питания правильно, как показано ниже. Прочно закрепи кабель питания на лапках, чтобы предотвратить его отсоединение.

• При установке экрана блока питания вставь загнутую часть левого конца под стопор нижней рамы блока питания, вставь передний конец в ребро нижней рамы блока питания и зафиксируй верхние пазы, заблокировав нижнюю раму блока питания.

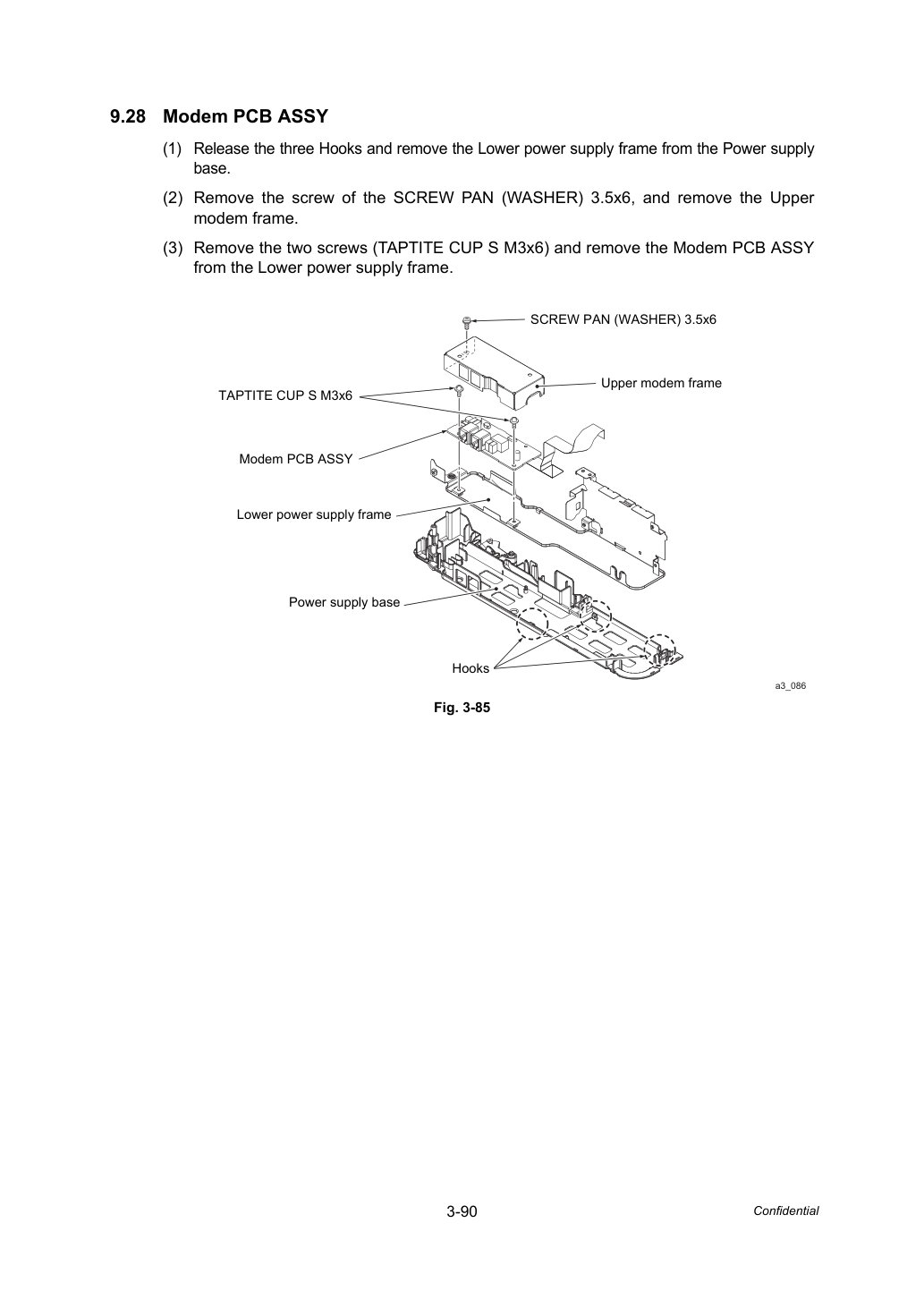

1. Отпусти три Hook и извлеки нижнюю раму блока питания из основания блока питания.
2. Извлеки винт SCREW PAN (WASHER) 3.5x6 и снеми верхнюю раму модема.
3. Извлеки два винта (TAPTITE CUP S M3x6) и снеми Modem PCB ASSY с нижней рамы блока питания. a3_086

Примечание Будь осторожен, чтобы не испачкать и не повредить полоску CR-кодировки. Если она испачкана или поцарапана, замени её на новую.

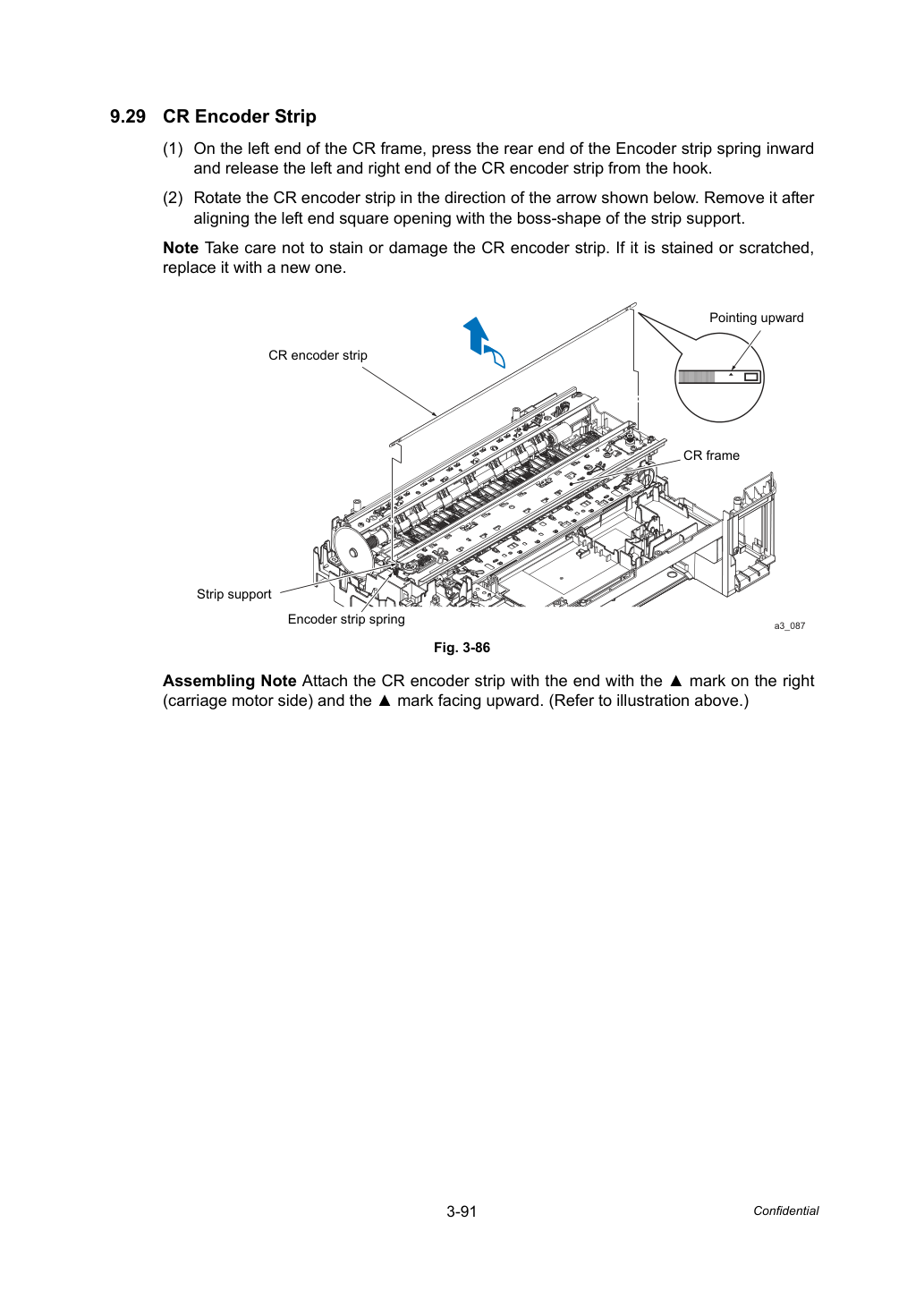

1. На левом конце каркаса каретки (CR frame) прижмите внутрь задний конец пружины полосы энкодера и освободите левый и правый концы полосы энкодера каретки от крючков.
2. Поверните полосу энкодера каретки в направлении стрелки ниже. Снимите её после совмещения квадратного отверстия левого конца с формой выступа опоры полосы.

Примечание по сборке При установке каркаса каретки сначала ослабьте винт один раз, затем затяните винты в показанном выше порядке.

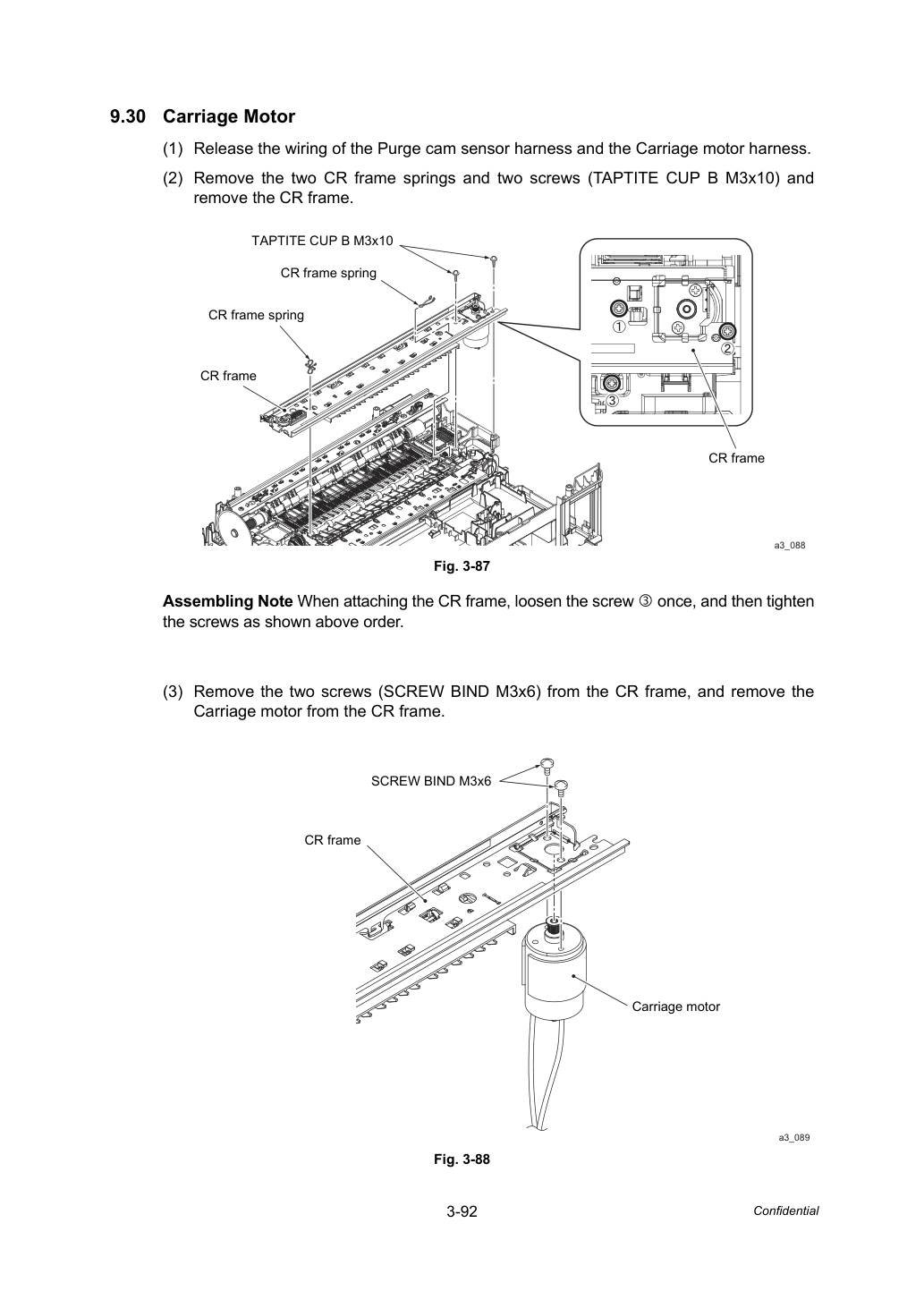

Снимите главный двигатель каретки с каркаса каретки (CR frame).

1. Отсоедините разъём датчика кулачка продувки (Purge cam sensor) и разъём главного двигателя каретки (Carriage motor).
2. Снимите две пружины каркаса каретки и два винта (TAPTITE CUP B M3x10) и снимите каркас каретки (CR frame).
3. Снимите два винта (SCREW BIND M3x6) с каркаса каретки и снимите узлы a3_088 a3_089.

Примечание по сборке Если заменяется пена промывки (без замены главной платы PCB), следуйте процедуре в Главе 4, раздел 1.15 для сброса счётчика промывки.

Также рекомендуется заменить бокс впитывающего материала и сбросить счётчик продувки по необходимости, поскольку счётчик продувки также может приближаться к верхнему пределу.

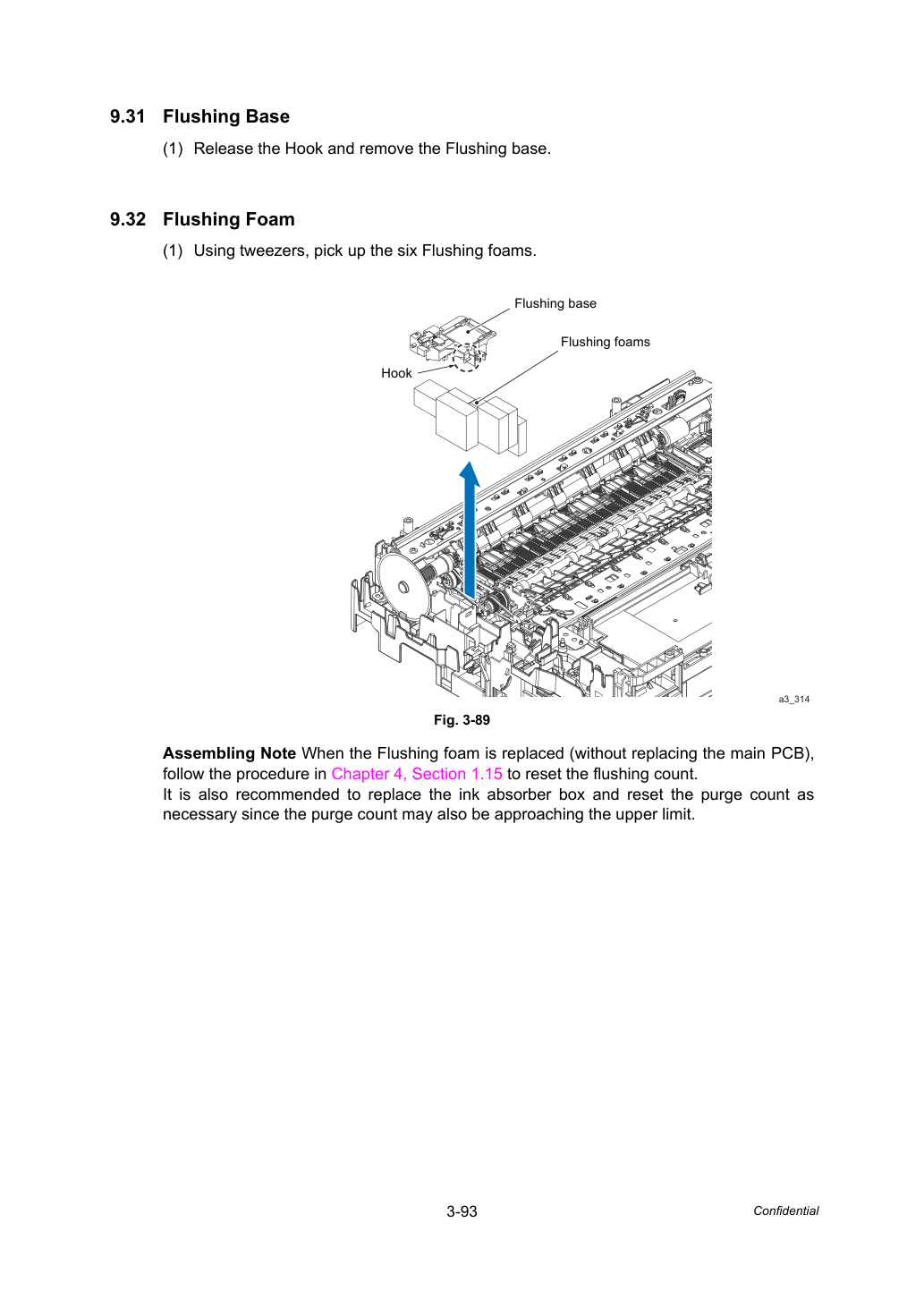

1. Отсоедините крючок и снимите основание промывки (Flushing base).
1. Пинцетом извлеките шесть пен промывки (Flushing foams). a3_314

Примечание • После снятия диск энкодера подачи бумаги (PF encoder disk) станет непригодным и должен быть заменён на новый.

• Удалите остатки клея с левого шестерни ролика подачи бумаги (Paper feed roller gear L).

Снимите два винта (SCREW BIND M3x6), снимите две пружины направляющей каретки (CR guide rail) и снимите направляющую каретки (CR guide rail).

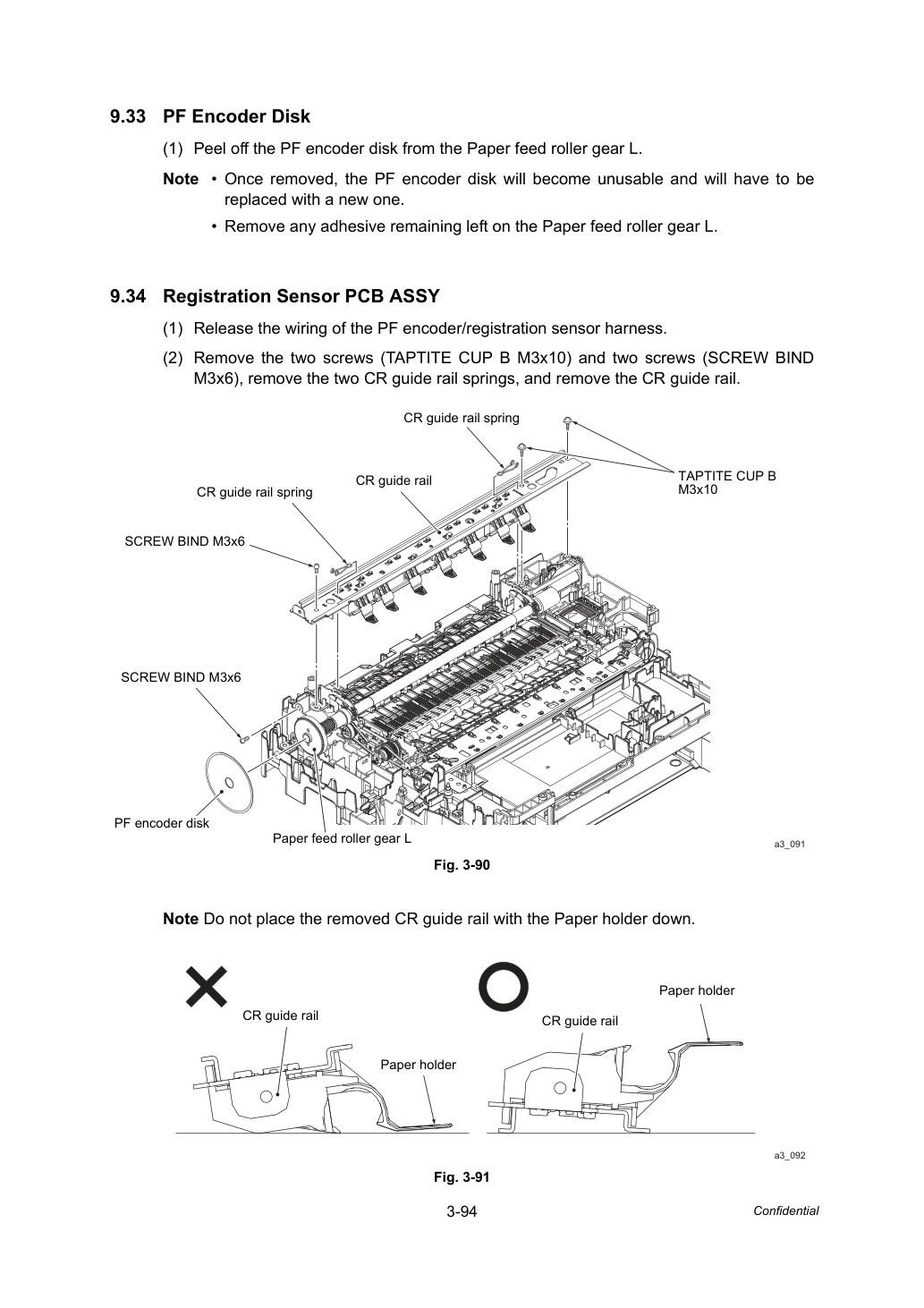

Примечание Не кладите снятую направляющую каретки (CR guide rail) держателем бумаги вниз.

1. Отклейте диск энкодера подачи бумаги (PF encoder disk) от левой шестерни ролика подачи бумаги (Paper feed roller gear L).
1. Отсоедините разъём датчика энкодера подачи бумаги/регистрации (PF encoder/registration sensor).
2. Снимите два винта (TAPTITE CUP B M3x10) и два винта (SCREW BIND) a3_091 a3_092.

Снимите узел (ASSY) сдвигом влево (вправо при виде сзади) и освобождением четырёх фиксаторов.

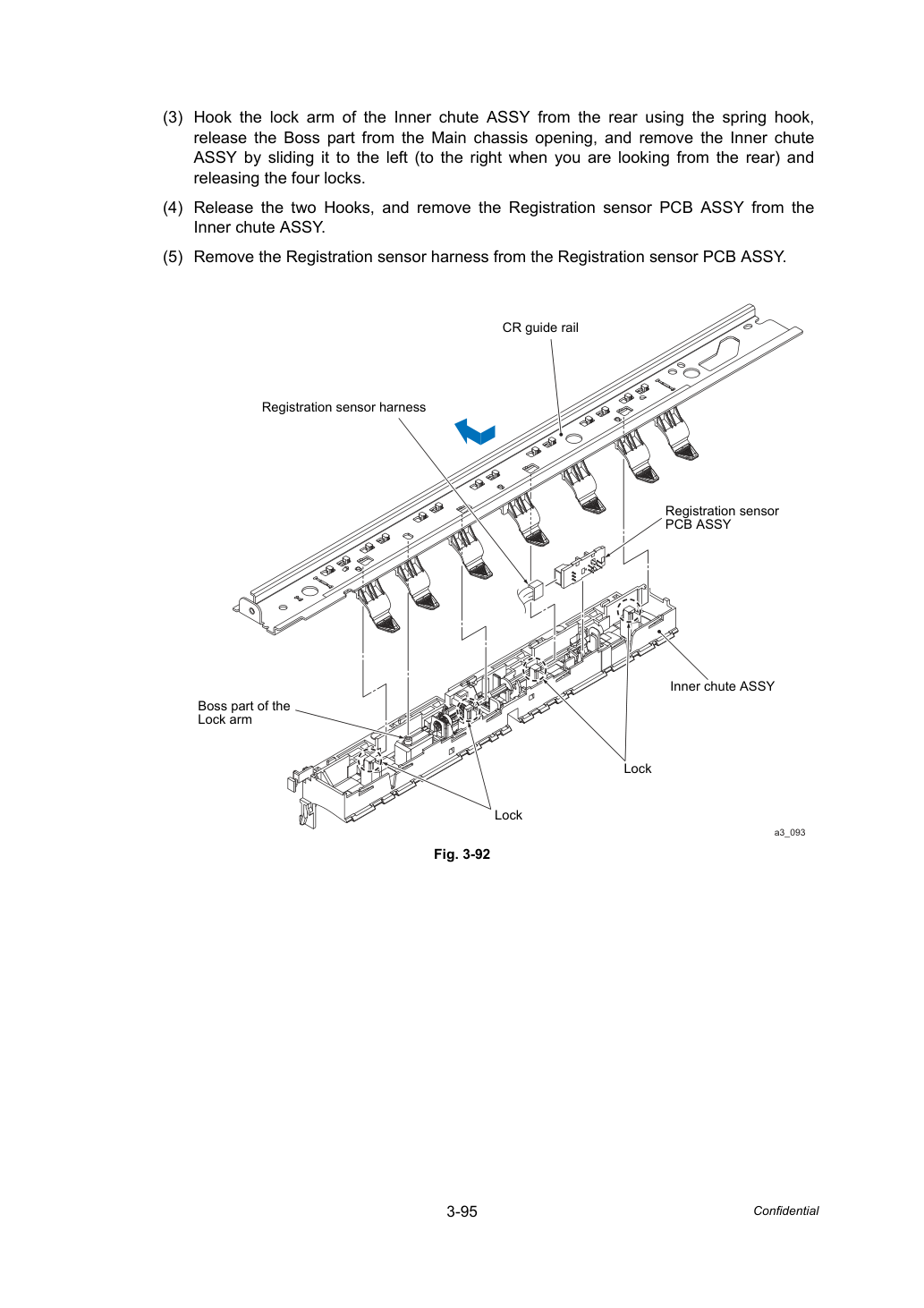

3. Зацепите запорный рычаг узла внутреннего лотка (Inner chute ASSY) сзади используя крючок пружины, освободите часть выступа из отверстия главного корпуса (Main chassis) и снимите внутренний лоток (Inner chute).
4. Отсоедините два крючка и снимите узел платы датчика регистрации (Registration sensor PCB ASSY).
5. Снимите разъём датчика регистрации с узла платы датчика регистрации (Registration sensor PCB ASSY). a3_093

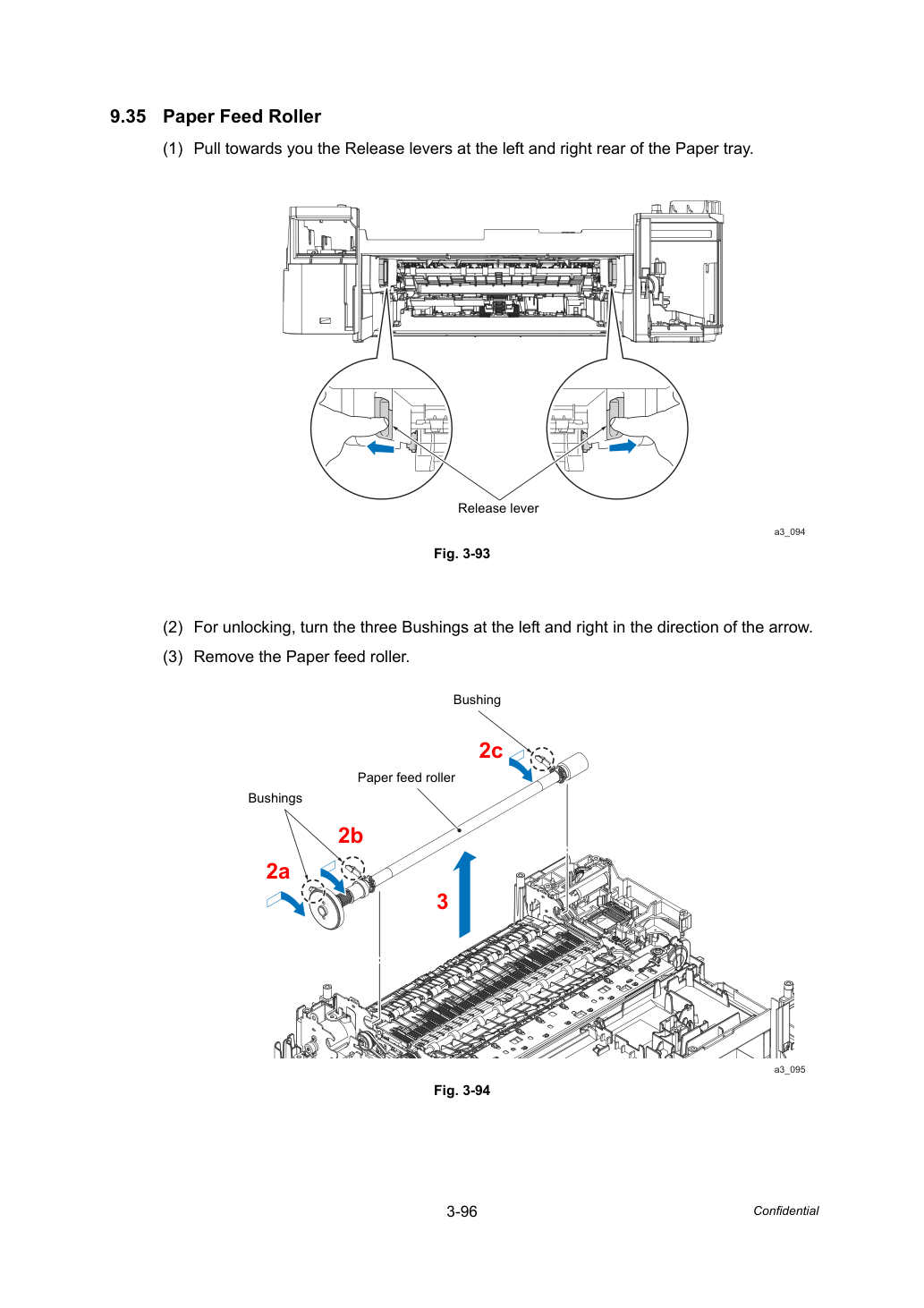

1. Потяните на себя рычаги отпуска слева и справа сзади лотка бумаги (Paper tray).
2. Для отпирания поверните три втулки (Bushings) слева и справа в направлении стрелки.
3. Снимите ролик подачи бумаги (Paper feed roller). a3_094 a3_095

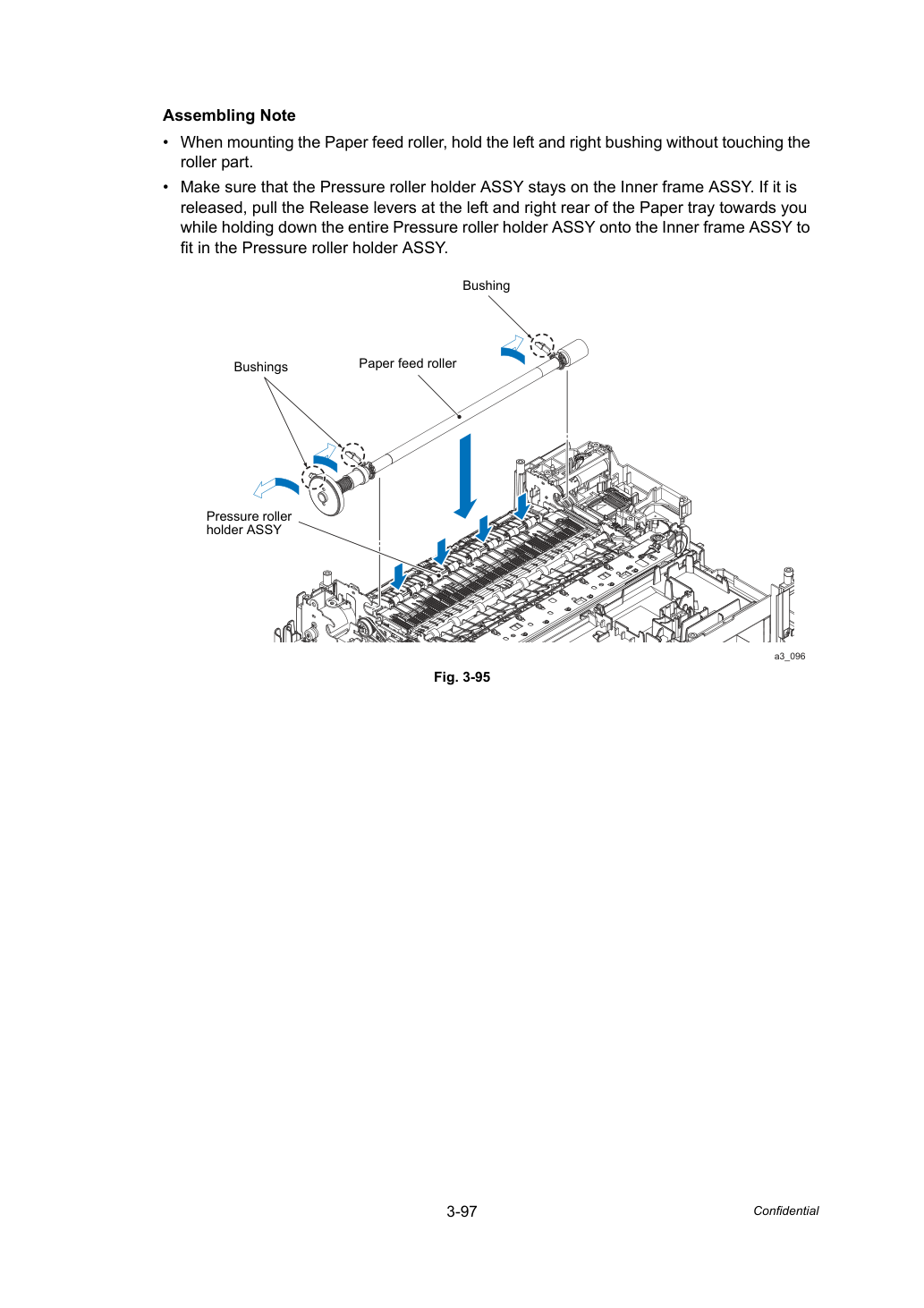

• При установке ролика подачи бумаги держите левую и правую втулки, не касаясь части ролика.

• Убедитесь, что узел держателя ролика прижима (Pressure roller holder ASSY) остаётся на узле внутренней рамы (Inner frame ASSY). Если он отпустился, потяните рычаги отпуска слева и справа сзади лотка бумаги на себя, удерживая весь узел держателя ролика прижима на узле внутренней рамы, чтобы вставить узел держателя ролика прижима.

1. Освободи проводку кабельного жгута двигателя подачи бумаги.

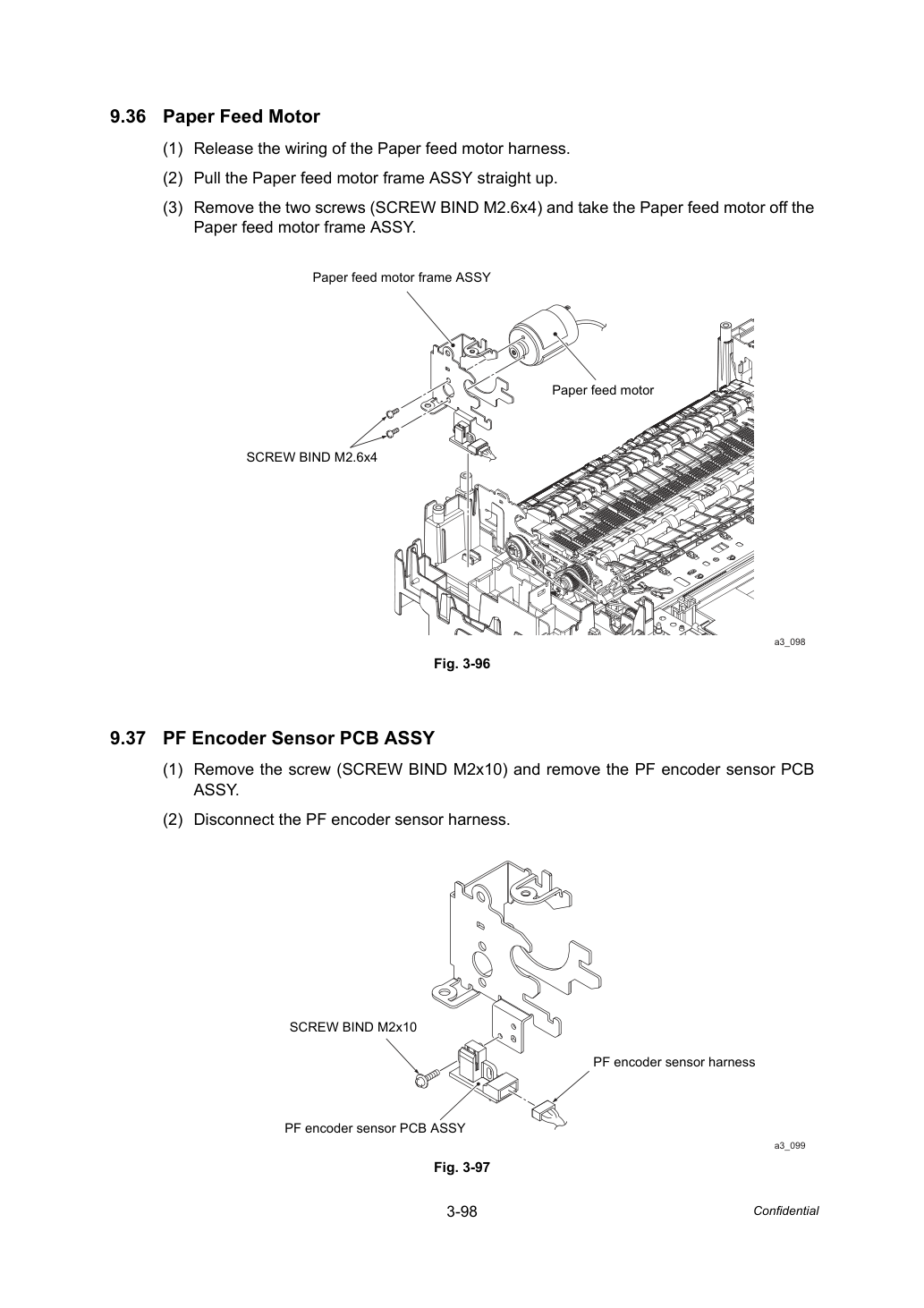

2. Вытяните узел рамы главного двигателя подачи бумаги (Paper feed motor frame ASSY) прямо вверх.
3. Снимите два винта (SCREW BIND M2.6x4) и снимите главный двигатель подачи бумаги.
1. Снимите винт (SCREW BIND M2x10) и снимите узел платы датчика энкодера подачи бумаги (PF encoder sensor PCB).
2. Отсоедините разъём датчика энкодера подачи бумаги (PF encoder sensor). a3_098 a3_099

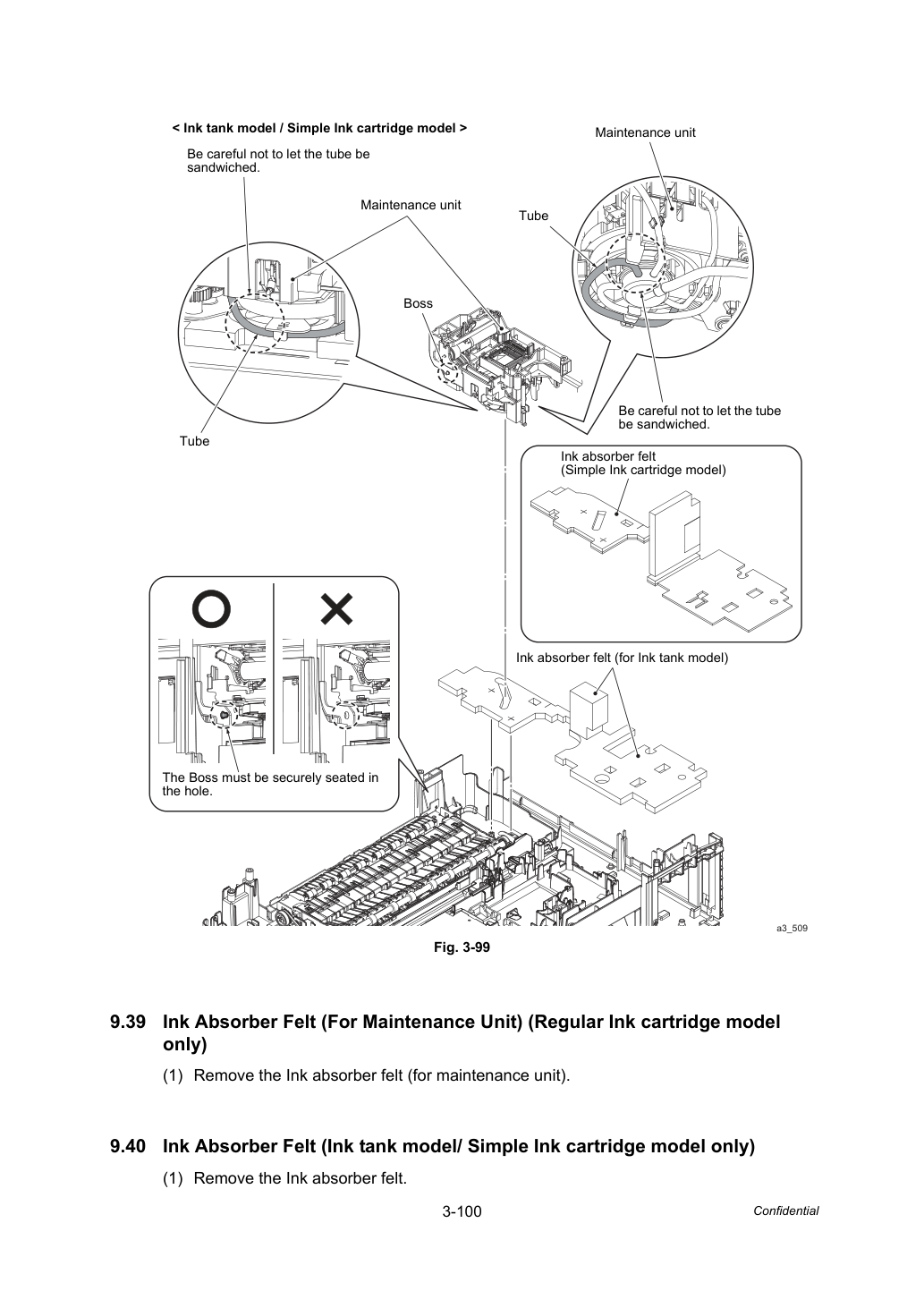

• Осторожно: не допустите защемления трубки при установке блока техническою обслуживания (Maintenance unit).

• После установки проверьте, что трубка не защемлена.

• После установки проверьте, что выступ (Boss) надёжно установлен в отверстие, осмотрев его сзади машины.

• (для блока техническою обслуживания) (Только модель с картриджом чернил) Осторожно: не допустите защемления трубки.

Осторожно: не допустите защемления трубки.

Выступ (Boss) должен быть надёжно установлен в отверстие.

1. Снимите блок техническою обслуживания (Maintenance unit). a3_108

Осторожно: не допустите защемления трубки.

Осторожно: не допустите защемления трубки.

Выступ (Boss) должен быть надёжно установлен в отверстие.

1. Снимите войлок впитывающего материала (для блока техническою обслуживания).
1. Снимите войлок впитывающего материала (Ink absorber felt). a3_509

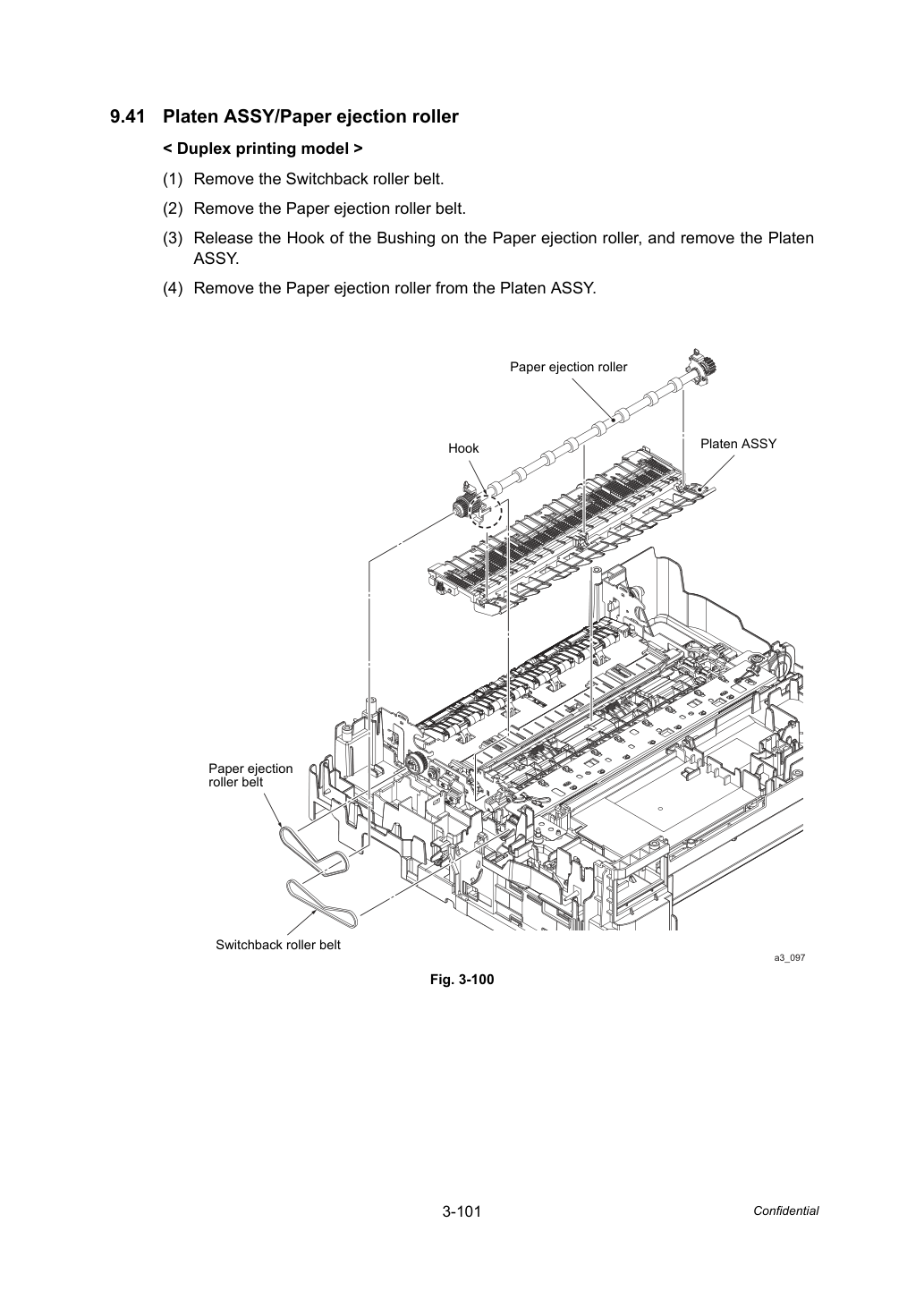

1. Снимите ремень ролика Switchback (Switchback roller belt).
2. Снимите ремень ролика выброса бумаги (Paper ejection roller belt).
3. Отпустите крючок втулки на ролике выброса бумаги и снимите печатный барабан (Platen ASSY)
4. Снимите ролик выброса бумаги с узла печатного барабана (Platen ASSY) a3_097 ремень ролика

1. Снимите ремень ролика выброса бумаги (Paper ejection roller belt).
2. Отпустите крючок втулки L на ролике выброса бумаги.
3. Отпустите крючки, снимите втулку 2 и пружину (Spring).

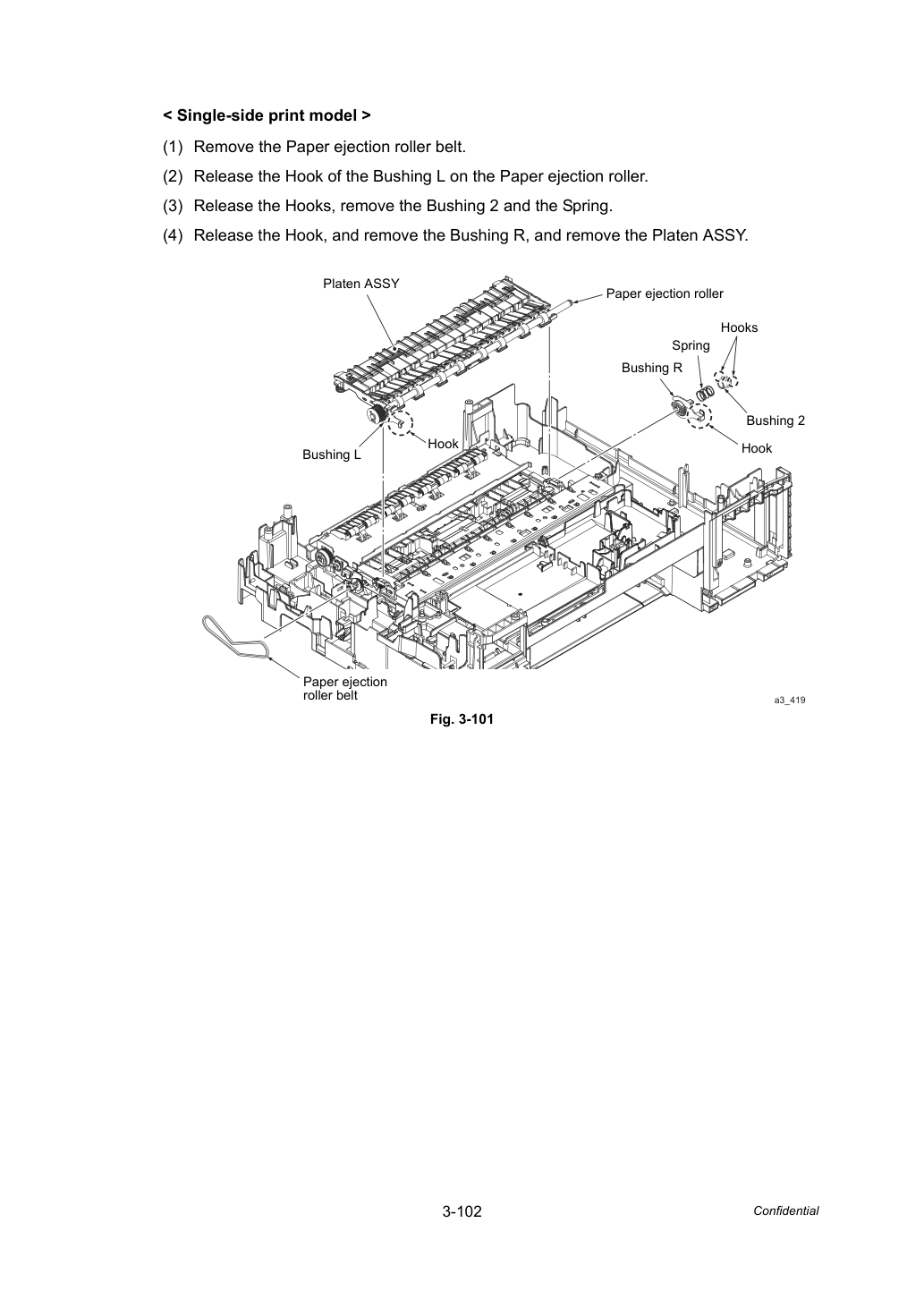

4. Отпустите крючок и снимите втулку R, затем снимите ремень ролика печатного барабана (Platen ASSY) a3_419

5. Снимите ролик выброса бумаги с узла печатного барабана (Platen ASSY).

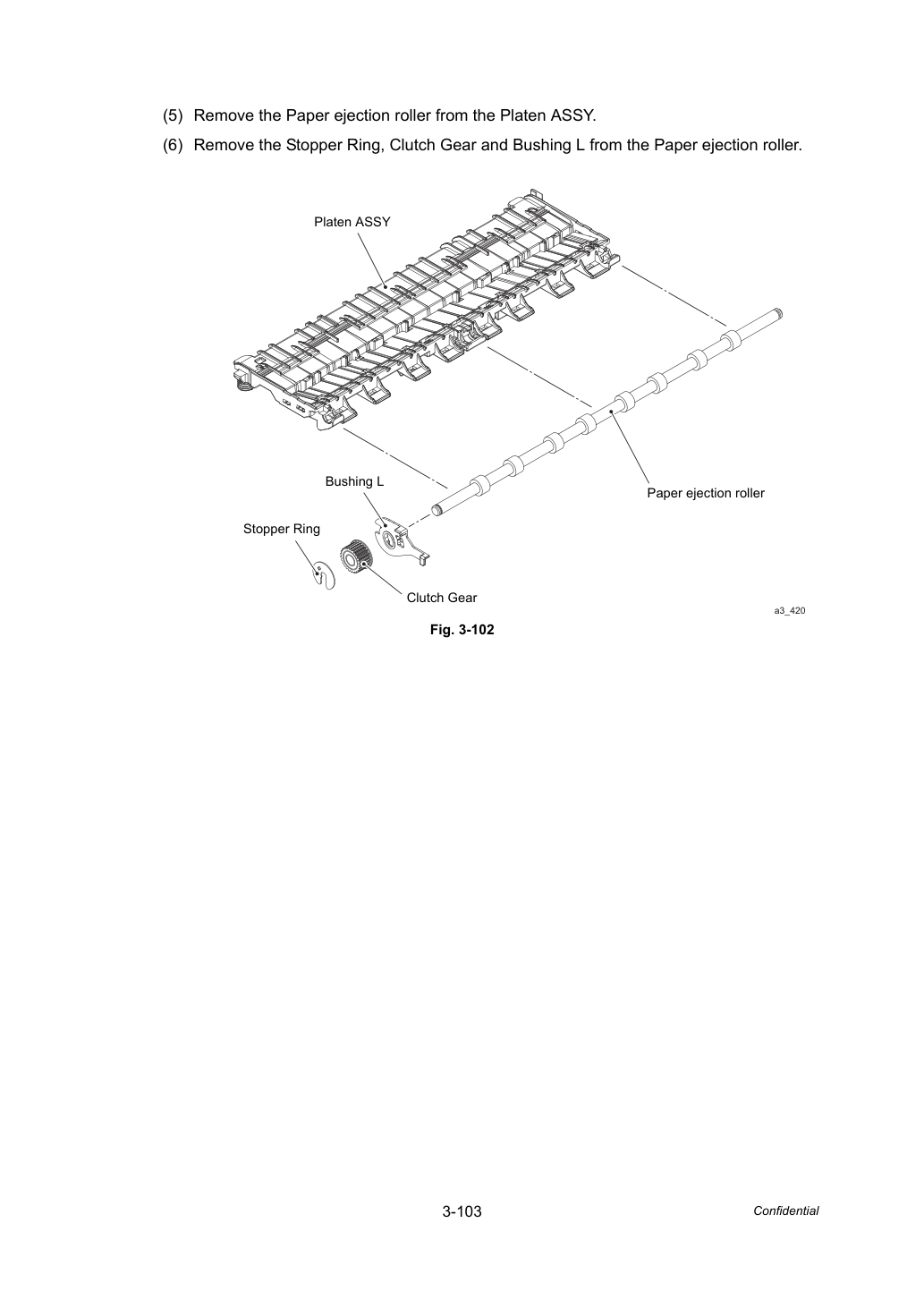

6. Снимите стопорное кольцо (Stopper Ring), муфту-шестерню (Clutch Gear) и втулку L с ролика выброса бумаги a3_420

1. Снимите две пружины рамы Switchback и снимите раму Switchback (Switchback frame).
2. Снимите втулку с ролика Switchback.

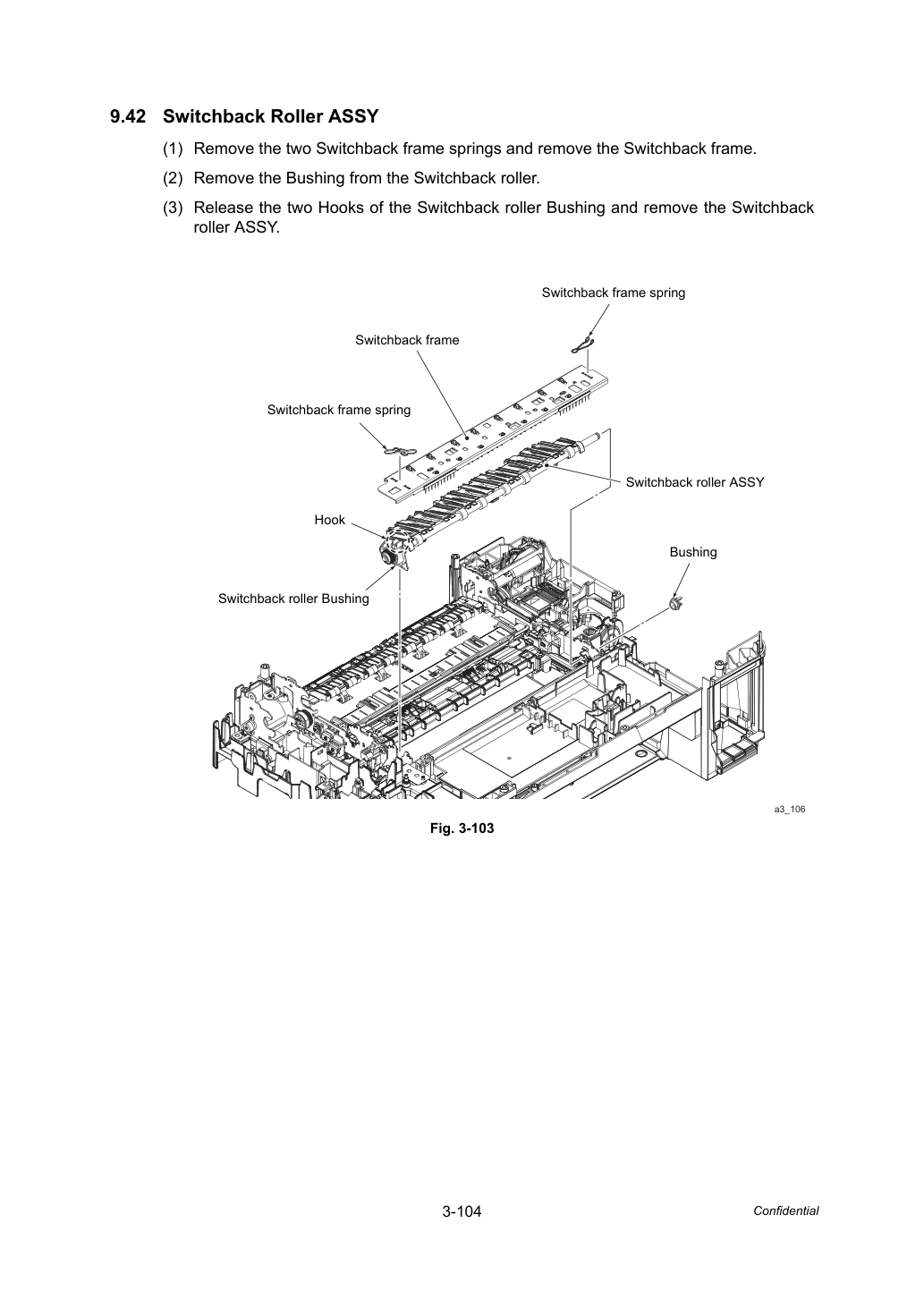

3. Отпустите два крючка втулки ролика Switchback и снимите узел ролика Switchback (Switchback roller ASSY) a3_106

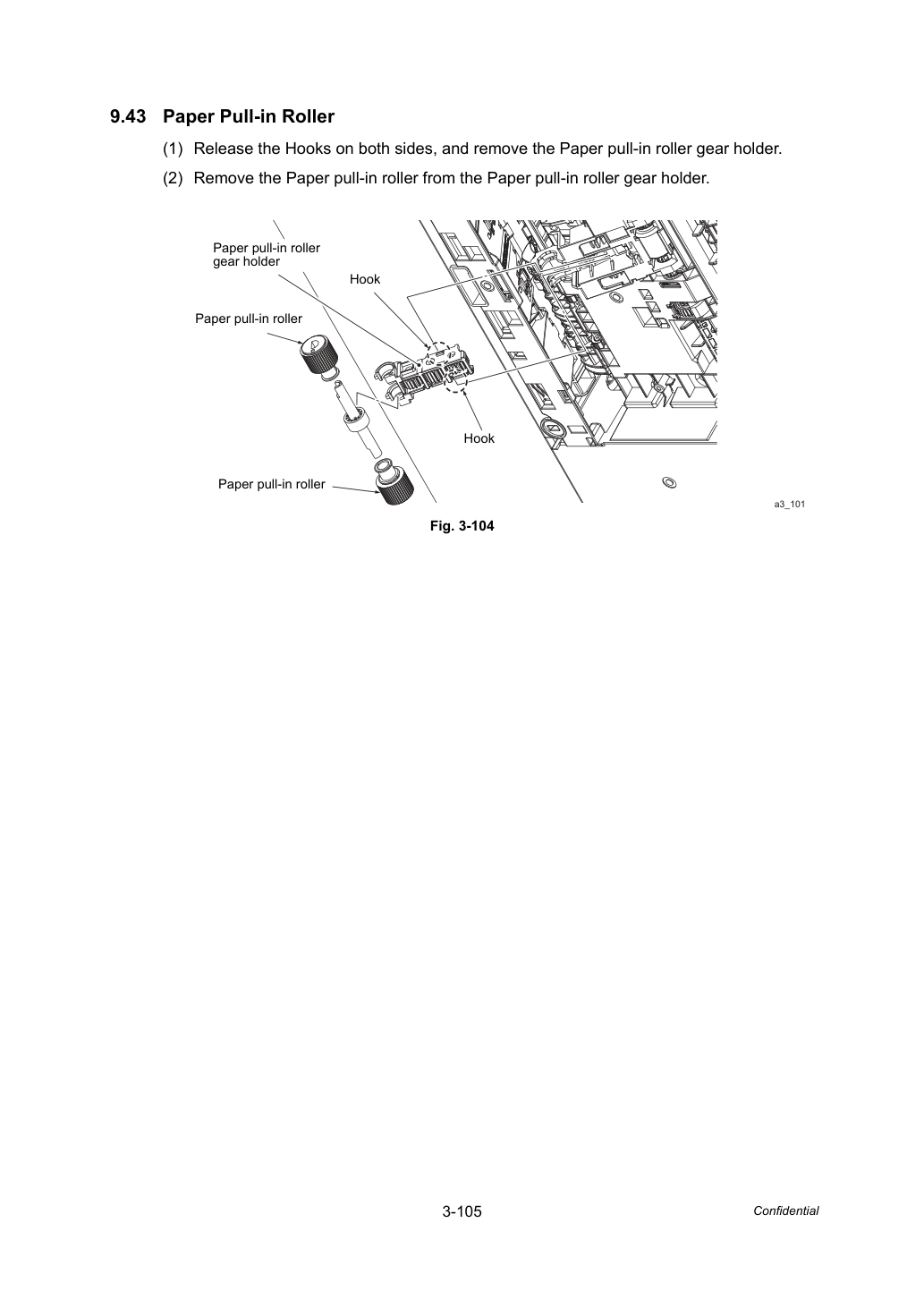

1. Отпустите крючки с обеих сторон и снимите держатель шестерни ролика подачи бумаги (Paper pull-in roller gear holder).
2. Снимите ролик подачи бумаги с держателя шестерни ролика подачи бумаги a3_101

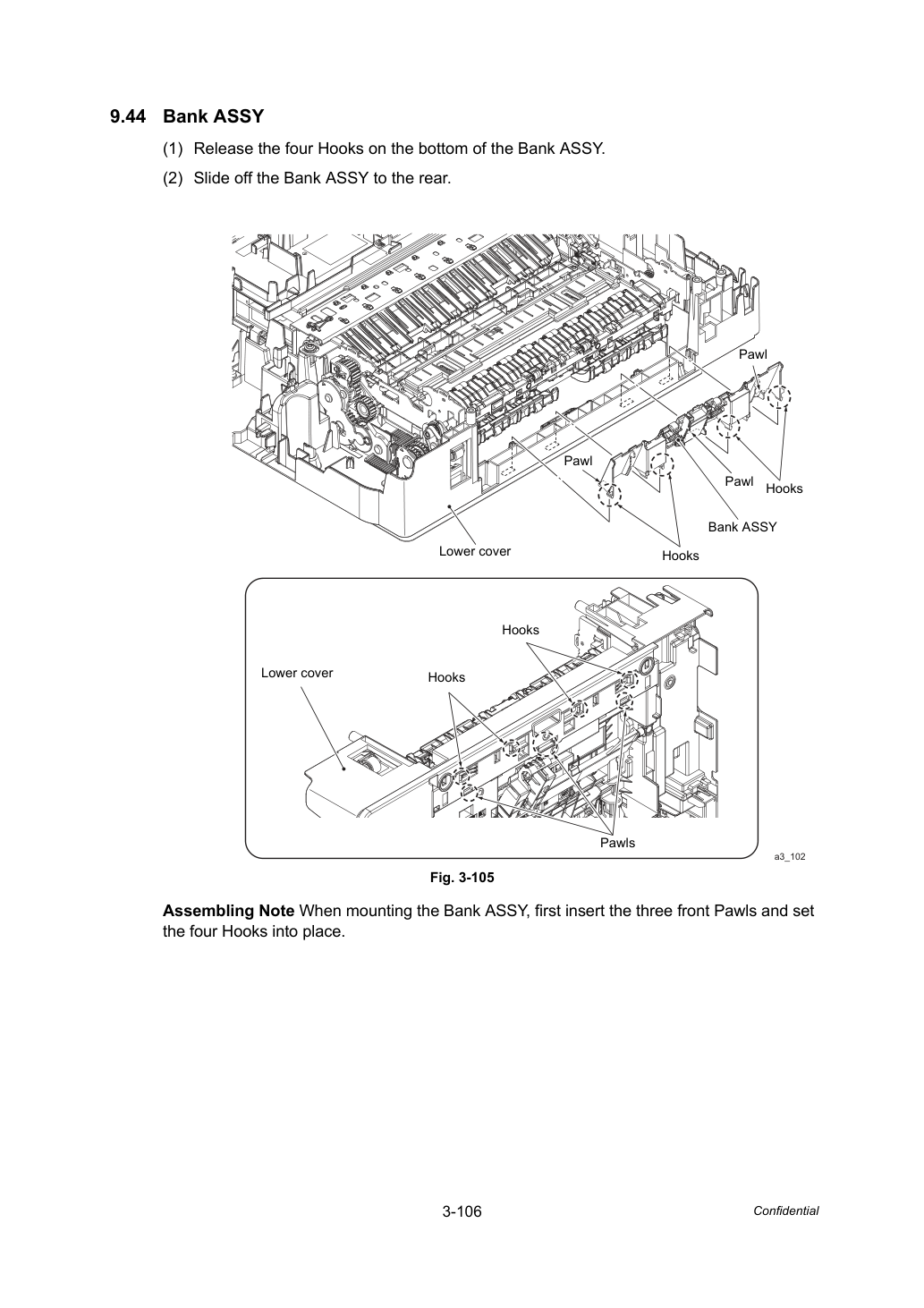

Примечание при сборке: при установке узла банка (Bank ASSY) сначала вставьте три передних собачки (Pawls) и установите четыре крючка на место.

1. Отпустите четыре крючка на дне узла банка (Bank ASSY).
2. Сдвиньте узел банка (Bank ASSY) назад a3_102

Примечание: после снятия прокладка основания (Base pad) и прокладка основания W (Base pad W) станут непригодными и должны быть заменены новыми прокладками.

Примечание при сборке: при креплении новой прокладки основания на лоток подачи бумаги выровняйте переднюю кромку прокладки с кромкой углубленного участка на дне лотка и отцентрируйте прокладку по ширине, как показано выше.

При креплении новой прокладки основания W на лоток подачи бумаги выровняйте заднюю кромку прокладки с кромкой углубленного участка на дне лотка и отцентрируйте прокладку по ширине, как показано выше.

Выровняйте кромку прокладки основания с передней кромкой (эта линия) углубленного участка на дне лотка подачи бумаги.

Выровняйте кромку прокладки основания W с задней кромкой (эта линия) углубленного участка на дне лотка подачи бумаги.

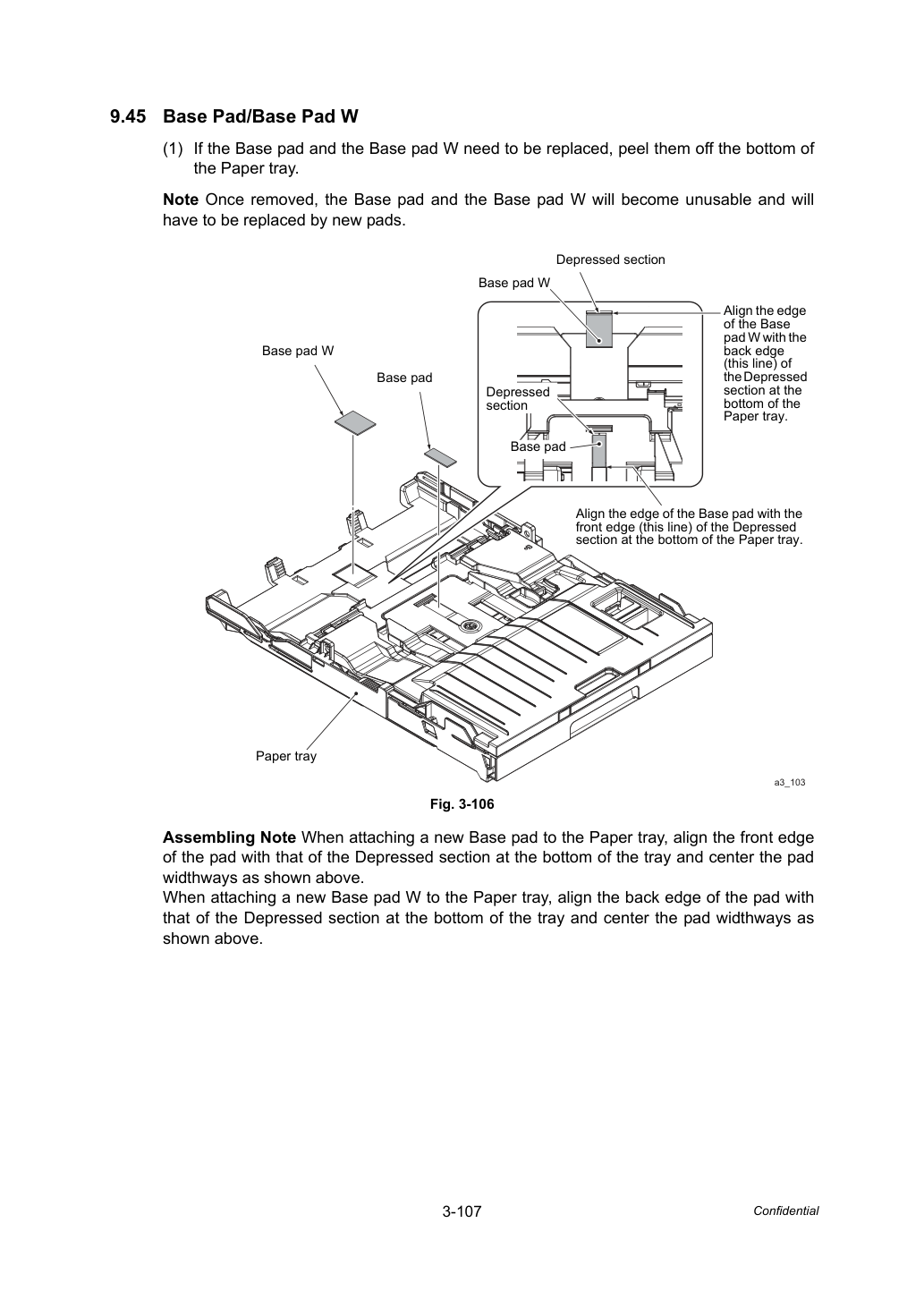

1. Если требуется замена прокладки основания и прокладки основания W, отклейте их со дна лотка подачи бумаги a3_103 участок
