Старый проектор стал тусклым, перестал включаться или больше не справляется с рабочими материалами. Хочется заменить только его: экран уже висит, кабель спрятан в потолке, кронштейн закреплён. Такой вариант возможен, но новый аппарат нужно подбирать под существующую установку. Даже похожие с виду проекторы могут давать разный размер изображения с одного места, иметь крепёжные отверстия в других точках и требовать другого подключения.
Начните с замеров и фотографий. Они помогут понять, что действительно можно сохранить, а где небольшая переделка избавит от ежедневных неудобств. Ниже — порядок проверки и несколько моделей Cactus, на примере которых хорошо видны различия, важные при замене.
Сначала опишите то, что уже установлено
Не снимайте старый проектор до того, как зафиксируете его положение. Сфотографируйте шильдик с точным названием, подключённые разъёмы и кронштейн с разных сторон. Если аппарат работает, сохраните фотографии меню с настройками изображения и покажите на экране обычную презентацию. Так будет с чем сравнить результат после замены.
| Что записать | Как это поможет при выборе |
|---|---|
| Ширину и высоту рабочей области экрана | Понять, какой размер и формат изображения нужно получить. Корпус рулонного экрана и чёрная окантовка в рабочую область не входят. |
| Расстояние от объектива до полотна | Сопоставить существующее место установки с проекционным коэффициентом новой модели. |
| Положение объектива относительно центра и верхнего края экрана | Проверить, получится ли направить изображение на полотно без сильного наклона корпуса. |
| Модель кронштейна, допустимую нагрузку и доступные регулировки | Оценить возможность повторного использования крепления. |
| Типы кабелей, переходников и настенных панелей | Составить полную схему от ноутбука или другого источника до проектора. |
| Что не устраивало в прежнем изображении | Не купить аппарат, который подходит по креплению, но сохраняет старую проблему: мелкий текст, блеклую картинку или неудобное переключение источников. |
Измеряйте расстояние именно до объектива, а не до потолочной площадки. У нового корпуса объектив может находиться ближе к экрану, дальше от него или заметно в стороне. При неподвижном креплении эта разница влияет на установку.
Поместится ли прежняя картинка с прежнего места
Главный параметр для первой проверки — проекционный коэффициент. Это отношение расстояния от объектива до экрана к ширине изображения. Если экран и место установки остаются, разделите измеренное расстояние на нужную ширину картинки. Полученное значение должно соответствовать коэффициенту выбранной модели или попадать в её паспортный диапазон.
Нужный коэффициент = расстояние от объектива до полотна ÷ ширина изображения. Используйте одинаковые единицы измерения. Диагональ вместо ширины подставлять нельзя. Такой расчёт помогает отсеять неподходящие варианты, но окончательное положение проверяют по монтажной схеме и пробной проекции.
Посмотрите, чем регулируется размер изображения у новой модели. Оптический зум меняет его средствами объектива. Цифровое уменьшение перераспределяет изображение внутри доступной области матрицы: оно не переносит объектив и не создаёт новое место для корпуса. Для текста и таблиц лучше заранее подобрать геометрию установки, чем рассчитывать на большое цифровое уменьшение после покупки.
В характеристиках иногда объединены слова «фокус/зум». Из такой строки нельзя заключить, что у проектора есть оптическое масштабирование с нужным диапазоном. Ищите отдельный параметр оптического зума и коэффициент. Если сведения неоднозначны, попросите уточнение по точной модификации до заказа.

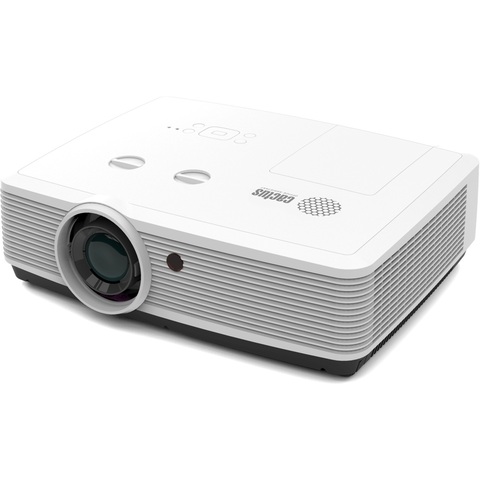

Три модели Cactus: что сравнивать при замене
В таблице приведены паспортные данные производителя для конкретных артикулов. Это примеры для сопоставления с вашей установкой, а не обещание совместимости с любым экраном или кронштейном. Собственное разрешение указано отдельно: суффикс артикула сам по себе не заменяет эту характеристику.
| Модель и артикул | Собственное разрешение | Проекционный коэффициент | Масса корпуса | Входы HDMI |
|---|---|---|---|---|
| Cactus CS-PRO.03WT.Full HD-A CS-PRO.03WT.WUXGA-A | 1920×1080 | 1,34 | 1,73 кг | 3 |
| Cactus CS-PRC.05B.Full HD-A CS-PRC.05B.WUXGA-A | 1920×1080 | 1,35 | 3,2 кг | 2 |
| Cactus Bright CS-S4.WT | 1920×1200 | 1,08–1,76 | 4,45 кг | 2 |
У CS-PRO.03WT и CS-PRC.05B близкие коэффициенты, но разная масса. Поэтому совпадение размера картинки ещё не отвечает на вопрос о креплении. У CS-S4.WT указан оптический зум 1,6×: диапазон коэффициента даёт больше свободы при подборе расстояния. При этом более тяжёлый корпус и другое собственное разрешение требуют отдельной проверки кронштейна и формата экрана.
У CS-S4.WT в паспорте также указаны входы VGA. Это может пригодиться при сохранении старого источника сигнала, но не отменяет проверки его рабочего режима. Для двух других моделей в таблице мы не заявляем наличие VGA. Если такой разъём обязателен, сверяйте именно перечень входов выбранного артикула, а не внешнее сходство аппаратов.
Эта таблица посвящена установке. Требуемую яркость подбирайте отдельно с учётом освещения и размера экрана, сравнивая модели по ANSI-люменам. Подходящая геометрия не гарантирует, что изображение будет достаточно контрастным при включённом свете.
Когда старый экран можно оставить
Сначала осмотрите полотно при боковом свете. Складки, загрязнения, повреждение покрытия и перекос механизма не исчезнут после замены проектора. Если экран ровный, нормально раскрывается и устраивает по размеру, переходите к формату изображения.
У моделей с собственным разрешением 1920×1080 соотношение сторон матрицы — 16:9, а у 1920×1200 — 16:10. Это следует из пропорций разрешения. Если формат полотна отличается, изображение может занимать не всю его поверхность. Полосы по краям сами по себе не означают неисправность. Важнее сохранить пропорции: растянутая таблица или обрезанный край слайда хуже свободного участка полотна.
Откройте материал, который действительно будете показывать: презентацию с заголовком у края, таблицу с крайними столбцами, фильм с субтитрами. Проверьте, что всё помещается и читается с обычных мест. Не выбирайте режим заполнения экрана только потому, что он убирает полосы: он может менять пропорции или обрезать содержимое.
Для специального светонаправленного полотна, в том числе ALR/CLR, выясните допустимый тип и положение проектора по документации самого экрана. Надпись «антибликовый» не означает универсальную совместимость. При смене обычной проекции на ультракороткофокусную или обратно старое полотно нужно проверять особенно внимательно. Если модель экрана неизвестна, сфотографируйте маркировку и найдите паспорт; покупать новый проектор под неизвестное покрытие рискованно.
Почему «универсальный кронштейн» требует проверки
Сохранить потолочную площадку удобно, но слово «универсальный» описывает диапазон регулировок, а не совместимость со всеми корпусами. Проверьте допустимую нагрузку, схему монтажных точек нового аппарата, возможность подвести лапы крепления к нужным отверстиям и положение объектива после сборки. Масса в таблице выше относится к товару, а не к коробке.
Винты от старого проектора не следует автоматически переставлять в новый. Диаметр, шаг резьбы и допустимая глубина завинчивания определяются инструкцией конкретной модели. Если крепление удаётся собрать только с перекосом лап, без предусмотренных точек опоры или с сомнительными самодельными деталями, такой вариант нельзя считать подходящим. Потолочный монтаж и оценку основания поручите специалисту.
Посмотрите и на свободное пространство вокруг корпуса. Новая модель может быть шире, иметь вентиляционные решётки с другой стороны или требовать большего места для штекеров. Кронштейн не должен перекрывать вентиляцию и доступ, необходимый для обслуживания. Требуемые зазоры берите из инструкции нового аппарата, а не из прежней установки.
Отдельно проверьте высоту объектива относительно полотна. Даже при правильной дистанции картинка может оказаться выше или ниже экрана. Сдвиг объектива, если он предусмотрен, и коррекция трапеции — разные регулировки. Не переносите возможности старого аппарата на новый и не рассчитывайте исправить сильный наклон только через меню.
Кабель уже в потолке: проверяйте весь путь сигнала
Нарисуйте простую цепочку: источник → переходник → настенная панель → скрытый кабель → проектор. Если между ними есть переключатель или удлинитель, внесите и его. Надпись HDMI на обоих концах ещё не подтверждает работу всей цепочки в нужном режиме.
Первый запуск нового аппарата сделайте с заведомо исправным коротким кабелем напрямую от источника. Когда изображение появилось, подключайте существующую трассу. Используйте тот же ноутбук, тот же материал и те же настройки вывода: так проще понять, где возникла проблема. Если напрямую всё работает, а через стеновую панель сигнал пропадает, не спешите менять проектор.
- Проверьте рабочий режим. Выберите разрешение и частоту, поддерживаемые обоими устройствами по их документации. Старая трасса могла уверенно передавать прежний режим и давать сбои при новом.
- Проверьте все источники. Ноутбук сотрудника, постоянный компьютер и медиаплеер могут вести себя по-разному. Для переговорной недостаточно одного удачного включения с тестовым устройством.
- Проверьте звук отдельно. Убедитесь, что он выходит на нужные колонки, а громкость регулируется привычным способом. Наличие изображения этого не доказывает.
- Оцените запас кабеля. Разъёмы нового корпуса могут оказаться с другой стороны. Штекер не должен держаться за счёт натяжения провода или упираться в стену.
- Зафиксируйте переходники. Если старый источник имеет VGA, а новый проектор — только HDMI, нужен подходящий преобразователь с верным направлением работы. Пассивная смена формы разъёма не превращает аналоговый сигнал в цифровой.
Не оставляйте проверку скрытой проводки на день важной презентации. Если сохранить её не удаётся, заранее оцените замену трассы или другой способ подключения вместе с монтажником. Обещать совместимость только по длине кабеля без проверки конкретной цепочки нельзя.
Пример решения без лишней переделки
Допустим, экран и проводка исправны, а крепление допускает регулировку положения. Сначала вы рассчитываете нужный коэффициент, затем отбираете проекторы по этому параметру. После этого сравниваете массу и монтажную схему, проверяете формат изображения и разъёмы. Если всё подходит, остаются примерка, настройка и испытание на обычных рабочих материалах.
Если коэффициент не подходит, выбор меняется: искать другую модель, переносить проектор или пересматривать размер изображения. Если не подходит только кронштейн, можно заменить крепление, сохранив экран и кабельную трассу. А если на коротком кабеле всё работает, но через старую проводку появляются обрывы, заниматься нужно соединением. Такой порядок помогает не менять исправные части наугад.
До окончательной сдачи установки запишите выбранный вход, режим изображения, настройки источника и порядок включения звука. Сохраните фотографии соединений и маркировки нового аппарата. Это небольшая работа, которая упростит следующий перенос, обслуживание или подключение другого ноутбука.
