Восстановление тонер-картриджа Samsung CLP-610
Майк Джосия и технический персонал Uninet Imaging, дистрибьютора продукции Uninet и Summit
Выпущенные в октябре 2007 принтеры Samsung CLP-610 имеют в своей основеагрегаты, печатающие со скоростью 21-24 страниц в секунду (взависимости от машины: цветная, монохромная) с максимальным разрешением2400 на 600 точек на дюйм. Конструкция новая для Samsung, представляетсобой «все в одном», вместо отдельных драм и тонер-картриджей, как вдругих цветных картриджах Samsung.
На этих картриджах нет крышки барабана, они поставляются обернутыми вплотную бумагу. Для данных машин имеются оба типа картриджей (LY –малого объема, HY – большого объема). Ниже приводится список картриджейи цены на них.
CLP-K660A 99,99$* 2500
CLP-C660A 119,99$* 2000
CLP-M660A 119,99$* 2000
CLP-Y660A 119,99$* 2000
CLP-K660B 129,99$* 5500
CLP-C660B 149,99$* 5000
CLP-M660B 149,99$* 5000
CLP-Y660B 149,99$* 5000
*Цены на февраль 2009
Принтеры, выпущенные на базе агрегата CLP-610:
CLP-610ND
CLP-660ND
CLX-6200ND
CLX-6200FX
CLX-6210FX
CLX-6240FX
Неисправности в картриджах, а также общие сообщения об ошибках будут рассмотрены в конце статьи.
Необходимые инструменты
1) Тонерный пылесос.
2) Обычная небольшая отвертка. 3) Крестовая отвертка.
4) Набор миниатюрных отверток.
5) Кусачки.
Необходимые материалы
Цветной тонер Samsung CLP-610 (Убедитесь, что тонер для малого объема соответствует чипу для малого объема).
Новый чип (для малого/большого объема)
Проводящая смазка
99% изопропиловый спирт
Присыпка для барабана
1) Удалите пружинки с обеих сторон. См. изображения 1 и 2.
2) Удалите два винта с контактной пластины. См. изображение 3.
3) Аккуратно приподнимите контактную пластину, чтобы получить доступ кштифту (саму пластину пока нельзя удалять). См. изображения 4 и 5.
4) Кусачками снимите маленький штифт, снимите большой штифт. См. изображение 6.
5) Теперь можно снять контактную пластину. См. изображение 7.
6) На противоположной стороне картриджа подсуйте под штырек междуметаллической боковой пластинкой и стенкой картриджа маленькуюотвертку. Очень осторожно надавите и выдавите штырек на 1/8 дюйма. См.изображение 8 и 9.
7) Удалите штырь кусачками. Обратите внимание, что он гораздо длиннее штифта. См. изображение 10.
8) Разделите обе половинки. См. изображение 11.
Отложите пока бункер.
9) На бункере для отработанного тонера, снимите е-образное кольцо со стороны оси без шестерней. См. изображение 12.
10) Снимите металлический бушинг. См. изображение 13.
11) Подведите штырь вала с отверстием в стенке картриджа. Вытащите ось барабана из картриджа. См. изображения 14 и 15.
12) Вытащите барабан. См. изображение 16.
13) Снимите вал первичного заряда. См. изображение 17.
Прочистите вал первичного заряда средством на ваш выбор.
ВНИМАНИЕ: Непрочищайте оригинальный вал первичного заряда спиртом. Проводящеепокрытие может сойти с вала. Если вал совместимый, следуйтеинструкциям производителя. Если вал оригинальный, прочистите вашимстандартным средством очистки.
14) Удалите два винта и чистящее лезвие. Чистящее лезвие следует снимать с краю у чеки. См. изображения 18 и 19.
15) Удалите весь оставшийся тонер из бункера.
16) Покройте новое чистящее лезвие смазкой на ваш выбор и установите вкартридж. Продавите лезвие вниз, чтобы оно закрепилось. Установите двавинта. См. изображения 20 и 21.
17) Поместите небольшое количество проводящей смазки на каждый издержателей вала первичного заряда и на контактную пластину валапервичного заряда. См. изображение 22.
18) Установите вычищенный вал первичного заряда. Убедитесь, чтоконтактная пластина соприкасается с краем вала первичного заряда. См.изображение 23.
19) Установите фоторецепторный барабан. Поместите крестовую ступицу насторону бункера, где находится чип. См. изображения 24 и 25.
20) Установите ось барабана, сопоставив штырь вала с отверстием икрестовой ступицей на барабане. Вставьте штырь вала в ступицу. См.изображение 26.
21) Установите бушинг. Убедитесь, что бушинги по обеим сторонам находятся в соответствующих гнездах. См. изображения 27 и 28.
22) Установите е-образное кольцо на ось. См. изображение 29.
Отложите в строну бункер для отработанного тонера.
23) На секции подачи, удалите два винта на крышке шестерни. Снимите крышку. См. изображения 30 и 31.
24) Снимите шестерни. См. изображение 32.
25) Удалите внутреннюю пластмассовую пластину с шестернями и винт. См. изображение 33.
26) Удалите два винта на дозирующем лезвии. См. изображение 34.
27) Аккуратно подденьте дозирующее лезвие. Чека сойдет при удалении дозирующего лезвия. См. изображение 35.
28) Извлеките бушинги вала проявки. См. изображение 36.
29) Извлеките вал проявки. См. изображение 37.
30) Снимите пробку и вычистите весь оставшийся тонер. Обратите особоевнимание на ролик подачи. Любой налет на нем может в дальнейшем вызватьискажение печати. См.изображение 38.
31) Установите вычищенное дозирующее лезвие и два винта. Не используйтеникаких химикалий для очистки данного лезвия, но также убедитесь также,что на лезвии нет налета. Если есть, аккуратно соскребите его. См.изображение 39.
32) Установите вал проявки и два бушинга. См. изображение 40.
33) Установите внутреннюю пластину с шестернями и винт. См. изображение 41.
34) Установите шестерни в указанной последовательности. См. изображение 42.
35) Установите внешнюю пластину с шестернями. См. изображение 43.

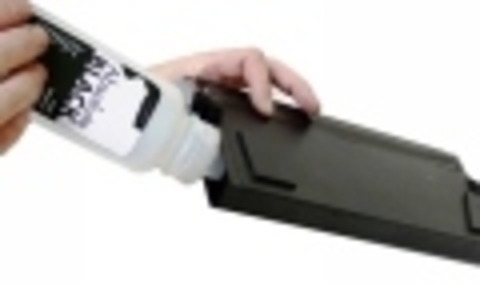

36) Засыпьте в бункер соответственный тонер. См. изображение 44.
37) Установите на место контактную пластину и два винта. См. изображение 45.
38) Замените чип в бункере для отработанного тонера. (Контакт смотрит вверх и вовне). См. изображение 46.
39) Совместите две половинки. См. изображение 47.
40) Установите два металлических штифта. Длинный штифт следует установить на сторону с шестернями. См. изображение 48.
41) Установите две пружинки вдоль обеих половинок. См. изображения 49 и 50.
Таблица повторяющихся дефектов:
Верхний ремень термоузла: каждые 125,6мм
Фоторецепторный барабан: каждые 75,4мм
Вал подачи: каждые 46,9мм
Вал передачи: каждые 45мм
Вал подачи цветной: каждые 43мм
Вал подачи черный: каждые 40,8мм
Вал проявки цветной: каждые 32,5мм
Вал проявки черный: каждые 30,6мм
Вал первичного заряда каждые 26,7мм
Вал заряда бумаги: каждые 26,7мм
Сообщения об ошибках:
Все коды ошибок выводятся в виде текста, так что нет смысла их здесь разъяснять.
По материалам Uninet Imaging и RechargRussia/CIS
