Типовые причины повреждения термопленок в печках Kyocera FK-1150

Несмотря на кажущуюся простоту, в печках FK-1150 довольно сложная физика удержания термопленки в рабочем положении.
Во-первых, выступы по центру основания оригинальной прижимной планки выше, чем выступы по краям. Это сделано намеренно для выравнивания прижима к резиновому валу, к которому усилие прижима приложено по краям, а сам резиновый вал в этих печках (оригинальный и CET7842) имеет по центру на доли миллиметра меньший диаметр, чем по краям. Это сделано, чтобы термопленка не сползала к краям. Во-вторых, имеет большое значение равномерность распределения силы трения по длине планки. В-третьих, большое влияние на работу оказывает расположение, площадь и наклон "пятна контакта" - области, в которой термопленка прижата к прижимному валу. Нарушение баланса сил трения термопленки о прижимную планку нередко приводит к повреждению термопленки. Для трехслойных термопленок на полимерной основе CET7841 чаще всего повреждение происходит в виде складки ближе к середине термопленки:

Нам известны следующие типовые нарушения, которые могут привести к дисбалансу сил трения:
Самый распространенный вариант - поврежденная тканевая накладка "сама по себе". Оригинальные тканевые накладки в этих печках нечасто работают более 40–60 тысяч страниц.

Использование тканевых накладок сторонних производителей, имеющих высокую жесткость и абразивность, а также плохо удерживающих смазку на поверхности.

Использование неподходящей смазки или ее неравномерное нанесение на планку. На нашем сайте есть подробные видео-инструкции, показывающие рекомендованные способы смазки

тканевой накладки CET7420 и
для прижимной планки в сборе CET6901N - для этой планки способ смазки отличается.

Использование в качестве тканевой накладки чистящего полотенца от фьюзеров машин высокой производительности, намотанного в несколько слоев на основание планки.

В результате этого происходит следующее:

Существенно меняется сила прижима планки к термопленке.
Планка становится более подвижной в поперечном направлении. Другими словами, планка больше болтается в посадочных местах.
Возможно образование складок, притормаживающих термопленку в определенной области.

Использование основания планки со срезанными или сплавленными при предыдущей эксплуатации опорными выступами. Срезают выступы обычно те, кто наматывает чистящее полотенце фьюзера в качестве тканевой накладки.

Сплавленные выступы часто можно увидеть как следствие использования совместимых термопленок с блестящей внутренней поверхностью, приводящих к перегреву планки.

Бывает, что перегрев возникает по причине загрязнения или неисправности бесконтактного датчика температуры, который находится в машине над печкой (Thermopile).

Сплавленные или срезанные выступы приводят к следующему:

Существенно меняется сила прижима планки к термопленке.
Планка становится более подвижной в поперечном направлении.
Прижим термопленки в центре снижается больше, чем по краям, где прижим и так выше.

«Кривой» или поврежденный прижимной (резиновый) вал. Перед повторным использованием вала прокатите его по ровной поверхности, наблюдая за просветом между валом и поверхностью (для удобства можно использовать фонарик). По центру должен быть просвет не более 0,5 мм, он не должен заметно изменяться при прокатывании (вал не должно «бить»).
Ошибки при сборке печки, в результате которых сила прижима планки к термопленке значительно отличается на ее концах, что приводит к скручиванию термопленки и образованию складок.
Типовые ошибки сборки:

Перекосы деталей при сборке секции нагревателя. Для минимизации рисков возникновения таких перекосов рекомендуем следовать принципу «минимально необходимой разборки» - не снимать пластиковый кронштейн проводов лампы в верхней части секции, не снимать вторую торцевую пластину с опорной втулкой термопленки. Именно такая разборка/сборка показана в нашей видео-инструкции. Также, после сборки секции нагревателя нужно проверить совмещение деталей в нескольких точках.

Установка секции нагревателя в печку с перекосом. Она должна встать в пазы на осях по бокам так, чтобы не пришлось ее придавливать для крепления торцевыми фиксаторами. Если приходится давить, значит где-то была допущена ошибка – нужно ее снять и пересобрать.

После установки секции нагревателя обнаружили, что прижимной вал выпал из своих посадочных мест и вернули его на место, не снимая секцию нагревателя. Во время этой операции также возможно возникновение перекосов. Снимите секцию нагревателя, установите прижимной вал на место, установите секцию нагревателя на место.

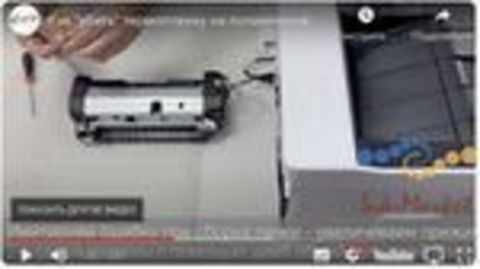

В заключение предлагаем посмотреть видео с наглядным экспериментом, показывающим, как увеличение прижима с одной стороны печки, например, из-за совершенных ошибок сборки, описанных выше, "убивает" термопленку CET7841. Видео снято одним дублем.
