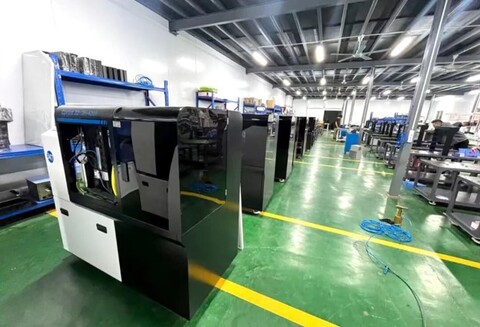

Струйная печать давно перестала быть только про бумагу и этикетки. Один из самых заметных сдвигов последних лет — приход промышленных печатающих головок в аддитивное производство, где вместо чернил через дюзы прокачивают воск, фотополимер или связующее. Свежий пример: китайская компания ZCZH (она же Foshan Zhongcheng Wisdom Technology, известная также под маркой Cprint) построила систему струйной печати восковых моделей на головках Xaar серии Nitrox.
Что именно сделано
Xaar — производитель печатающих головок, который последние годы сознательно не выпускает готовые машины, а даёт головки и прикладную поддержку тем, кто эти машины строит. Логика простая: разработчику оборудования нужен не только сам блок с дюзами, но и понимание, как именно данный материал поведёт себя при струйном нанесении.
ZCZH до этого занималась крупноформатными машинами, ориентированными на литейное производство, — вплоть до печати форм для стволов и судовых гребных винтов. Переход к восковым моделям для неё смежный: та же литейная отрасль, но другой класс заказчиков и другие задачи. Новая система предназначена для изготовления восковых моделей под литьё по выплавляемым моделям (investment casting).
Заявленный смысл перехода на струйную технологию — сокращение сроков, меньше ручного труда, меньше постобработки и в целом более короткий производственный цикл. Целевые отрасли, которые называет производитель: автопром, станкостроение, аэрокосмическая отрасль и медицинские изделия.
Почему воск и почему именно струйно
Как устроено литьё по выплавляемым моделям
Классическая схема выглядит так: сначала изготавливается точная модель детали из легкоплавкого воска, затем на неё послойно наращивается керамическая (огнеупорная) оболочка, после чего воск вытапливается или выжигается, а в освободившуюся полость заливается металл. Точность и повторяемость всей цепочки задаются на самом первом шаге — качеством восковой модели.
Традиционно эти модели получают запрессовкой воска в металлическую пресс-форму. Пресс-форма — это отдельная оснастка со своим сроком изготовления и стоимостью, и именно она делает мелкосерийное и единичное литьё дорогим. Печать модели напрямую из цифровой геометрии убирает этот шаг: меняется деталь — меняется файл, а не оснастка.
Требования к печатающей головке
Восковые модели предъявляют к струйной печати специфические требования — точность, повторяемость и стабильность процесса на длинных прогонах. Об этом прямо говорит представитель Xaar в Азии Самуэль Там: задача в том, чтобы промышленный inkjet работал как надёжный производственный процесс, а не как инструмент прототипирования. Сочетание точного управления каплей и стабильного длительного струйного нанесения позволяет перевести сложные технологические цепочки в цифру и получать стабильный результат в промышленных масштабах.
Технически ключевой момент — вязкость. Обычные чернила для офисной и широкоформатной печати имеют низкую вязкость, и головки под них рассчитаны соответствующим образом. Расплавленный воск и другие функциональные материалы заметно гуще. Головки Nitrox построены на технологии работы с ультравысокой вязкостью и рассчитаны на высокий объём наносимого материала: 1000 дюз на 70 мм ширины, с прицелом на надёжность и широкий спектр промышленных применений. Именно способность прокачивать густой материал без потери контроля над каплей и определяет, какие составы вообще можно печатать.
Конкурентная картина
Ниша печати восковых моделей не пустая. Струйные восковые решения уже есть у 3D Systems (технология MJP) и у Flashforge (линия WaxJet). Кроме прямых конкурентов, за ту же задачу — получение выжигаемой модели — борются и другие процессы:
- Фотополимерная печать (ванная полимеризация) — выжигаемые смолы на настольных установках, включая недорогие машины массового сегмента;
- Струйная печать по связующему (binder jetting) — в том числе по PMMA и по песку, когда печатается не модель, а сразу форма или стержень;
- Керамические литейные стержни, печатаемые специализированными машинами;
- Бюджетные гибридные подходы для мелких мастерских.
Появление ещё одного игрока в восковом сегменте — это в первую очередь давление на цену и на доступность технологии. Для отрасли, где литьё десятилетиями оставалось консервативным, рост конкуренции обычно означает более быстрое проникновение цифровых методов вниз, к небольшим производствам.
Как выбирать процесс под задачу
Универсального ответа здесь нет — применимость решения сильно зависит от рабочего процесса конкретного заказчика. Настройка литейного производства автоконцерна с миллионом стержней в год и участок ювелирной мастерской — это принципиально разные истории. При сравнении вариантов имеет смысл смотреть на следующее:
- Размер и геометрия детали. Крупные и тонкостенные модели ведут себя по-разному при выплавлении и при формировании оболочки.
- Материал модели. Нужен именно воск с предсказуемым выжиганием и минимальным зольным остатком — или задачу закроет выжигаемая смола?
- Поддержки. Насколько критичны следы поддержек на поверхности модели и сколько ручной работы уйдёт на их удаление.
- Точность и повторяемость от модели к модели и от прогона к прогону — для серии это важнее, чем рекордная точность единичной детали.
- Производительность в деталях за смену, а не в скорости печати на паспорте.
- Площадь и инфраструктура. Промышленная струйная машина требует места, подготовки помещения и обслуживания.
Что это значит для эксплуатации
Переход от прототипирования к производству меняет требования к обслуживанию оборудования. Для промышленных струйных систем на первый план выходят не пиковые характеристики, а стабильность: постоянство температуры материала, отсутствие выпадающих дюз на длинных прогонах, предсказуемое поведение головки после простоя. Практически это означает регламент, а не реакцию по факту сбоя, — контроль тестовых отпечатков на пропуски дюз перед запуском серии, соблюдение рекомендованных производителем условий хранения и подготовки материала, аккуратность при любых работах с головкой, поскольку она остаётся самым дорогим узлом машины.
Литьё и ковка — одни из старейших и самых распространённых промышленных процессов на планете. И тот факт, что аддитивные технологии закрепляются в этой области — от небольших ювелирных мастерских до крупных производств, от миниатюрных деталей до крупногабаритных, — говорит о зрелости струйной печати больше, чем любые рекорды по разрешению на бумаге. Перевод даже небольшой доли литейных процессов на цифровую подготовку моделей заметно меняет экономику отрасли.
