09.12.2008 18:30 Сергей Рожков
Во время проведения конкурса «Воспоминания о лете», главными призами в котором были графические планшеты, в нашу редакцию поступили многочисленные просьбы осветить все линейки продукции компании Wacom, рассказать про особенности, отличия и области применения. Мы решили одной статьей «убить всех зайцев» и выполнить сразу все пожелания.
Итак, попробовав поработать с помощью графического планшета у знакомых или выслушав многочисленные доводы в пользу работы на этом инструменте от друзей, вы решились на приобретение графического планшета себе или в подарок ребенку, проявляющему способности к рисованию. При этом неизбежно встает вопрос, какой же планшет выбрать из того многообразия, которое предлагается на сегодняшний день под маркой Wacom, какая модель наиболее оптимальным образом подойдет именно вам или подрастающему Малевичу?
Заправлены в планшеты графические… перья!
Напомним что графический планшет (или дигитайзер) представляет собой устройство для ввода информации в ПК и состоит из рабочей поверхности и электронного пера без проводов и батареек.
С помощью этих инструментов очень удобно не только рисовать или обрабатывать фотографии, но еще и работать в офисных и графических приложениях, общаться в интернете, играть в компьютерные игры и свободно проявлять себя во всем разнообразии творческих направлений.
Одна из составных частей графического планшета – электронное перо – является очень естественным инструментом для человеческой руки. Оно по праву занимает почетное место рядом с такими привычными вещами, как авторучка, кисть для рисования или карандаш, так как имеет сходные особенности. При работе с пером (как и с упоминаемыми инструментами) мышцы кисти и руки в целом всегда расслаблены, а вся нагрузка приходится на пальцы и ладонь. Это не только полезно для развития моторики (как у детей, так и у взрослых), но и безопасно для пользователей, проводящих много времени за компьютером, так как не вызывает тоннельного синдрома (что может произойти при работе с компьютерной мышью). Кроме этого, навигация и работа на ПК с пером удобна, точна и эргономична, что обусловлено уже упоминаемой естественностью этого инструмента для человеческой руки и высоким разрешением планшета.
Также в комплекте графических планшетов совместно с пером может поставляться мышь, которая, однако, работает не как обычная компьютерная мышь, а как особый вид пера. Такая мышь может работать только на планшете. Поскольку разрешение шрафического планшета гораздо выше, чем разрешение обычной компьютерной мыши, то использование связки «мышь + планшет» позволяет достичь значительно более высокой точности при вводе.
Вторая составляющая – рабочая поверхность – представляет собой плоский планшет, чувствительный к нажатию или близости пера. По принципу работы и технологии есть разные типы планшетов.
Например, в электростатических планшетах регистрируется локальное изменение электрического потенциала сетки под пером, в пьезоэлектрических – улавливается сила нажима пера, в электромагнитных планшетах перо излучает электромагнитные волны, а сетка служит приёмником. Однако во всех случаях на перо обязательно должно быть подано питание.
Особенность графических планшетов компании Wacom состоит в фирменной технологии на основе электромагнитного резонанса, когда сетка и излучает, и принимает сигнал, а перо лишь отражает его (на таком же принципе действия основаны некоторые тачпады). В таком устройстве «запитывать» перо не нужно, что позволяет максимально избавиться от проводов. Но есть и недостаток технологии: при работе электромагнитных планшетов возможны помехи от излучающих устройств, в частности, мониторов.
Рабочая поверхность имеет множество характеристик, к которым относятся разрешение, число степеней свободы и рабочая площадь. Разрешением планшета называется шаг считывания информации; этот параметр измеряется числом точек на дюйм (англ. dots per inch, dpi) и в современных планшетах составляет несколько тысяч dpi. Количество степеней свободы описывает число квазинепрерывных характеристик взаимного положения планшета и пера и имеет минимальное значение 2 (X и Y положения проекции чувствительного центра пера); дополнительные же степени свободы могут включать давление или наклон пера относительно плоскости планшета. Рабочая площадь обычно приравнивается к одному из стандартных бумажных форматов (А7-А3) и в первую очередь влияет на стоимость планшета.
Три подхода к творчеству
С теорией, вроде, разобрались – пора переходить к практике, то есть к описанию конкретных устройств. Все модели графических планшетов Wacom достаточно разнообразны, как по внешнему виду, так и по предназначению, размерам и функционалу. Ниже мы попытаемся сориентировать вас в предлагаемом многообразии моделей и помочь определить, какой планшет будет полностью отвечать именно вашим запросам.
Учитывая разнообразие предъявляемых к планшетам требований и различающийся уровень подготовки пользователей, компания Wacom разработала три основных линейки своей продукции: планшеты начального уровня (Bamboo), профессиональные планшеты (Intuos) и интерактивные дисплеи (PL и Cintiq). Поэтому для начала давайте определимся, какая из этих линеек вам больше подходит.
Линейка планшетов Bamboo будет интересна самому широкому кругу пользователей - от только начинающих осваивать мир цифрового творчества до увлечённых энтузиастов, выбравших компьютерную графику своим основным хобби, а в дальнейшем, возможно, и профессией. Также модели из этой линейки подойдут тем, кто приобретает планшет для придания индивидуальности и легкости повседневной работе с офисными приложениями. Планшеты линейки Bamboo могут стать отличным подарком для каждого члена семьи, так как с ними будет легко и интересно (и безопасно, что немаловажно, когда к высоким технологиям прикасается ребёнок) работать как самым маленьким членам семьи, так и их родителям.
Линейка Intuos – это профессиональные решения для широкого круга специалистов, работающих с графическими приложениями как в 2D, так и в 3D-среде и занимающихся как иллюстрацией, визуализацией и редактированием изображений, так и инженерными разработками. Модельный ряд Intuos включает планшеты различных размеров (рабочая поверхность от A6 до А3) и предоставляет возможность использования дополнительных аксессуаров, например, специальных перьев, имитирующих работу Air Brush, каллиграфического пера или специальной мыши Lens Kursor с выносным курсором для работы с чертежами.

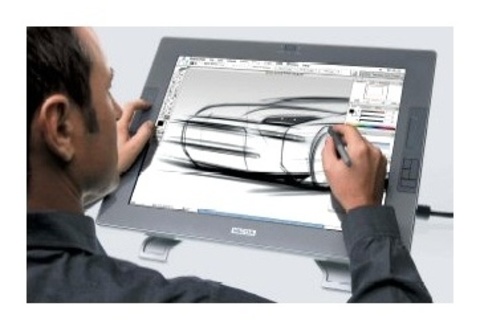

Интерактивные дисплеи серии PL и Cintiq - это высокотехнологичное решение для тех, кому требуется полная свобода при работе с компьютерной графикой и офисными приложениями. Планшеты этих серий представляют собой LCD-панель, которая позволяет рисовать и делать пометки непосредственно на экране дисплея. Данная линейка предоставляет неограниченные возможности для мгновенного воплощения идей прямо на экране монитора, полностью избавляя от неудобств, связанных с координированием движений руки и необходимостью смотреть на экран. Интерактивные дисплеи сериии - это высокотехнологичное решение для тех, кому требуется полная свобода при работе с компьютерной графикой и офисными приложениями. Планшеты этих серий представляют собой LCD-панель, которая позволяет рисовать и делать пометки непосредственно на экране дисплея. Данная линейка предоставляет неограниченные возможности для мгновенного воплощения идей прямо на экране монитора, полностью избавляя от неудобств, связанных с координированием движений руки и необходимостью смотреть на экран. Интерактивные дисплеи сериии - это высокотехнологичное решение для тех, кому требуется полная свобода при работе с компьютерной графикой и офисными приложениями. Планшеты этих серий представляют собой LCD-панель, которая позволяет рисовать и делать пометки непосредственно на экране дисплея. Данная линейка предоставляет неограниченные возможности для мгновенного воплощения идей прямо на экране монитора, полностью избавляя от неудобств, связанных с координированием движений руки и необходимостью смотреть на экран.Итак, рассмотрим более подробно модели, представленные в каждой из линеек. Начнем с самой доступной в освоении и демократичной по цене линейки Bamboo.
Для начинающих и любителей
Планшет Wacom Bamboo One идеально подходит для первого знакомства с этими устройствами. Он предназначен для родителей и малышей, готовых освоить новые удивительные возможности мира графики, например, создавать оригинальное оформление цифровых фотографий или придумывать дизайн собственных приглашений, открыток на дни рождения и рисунков.
С помощью графического планшета Wacom Bamboo One дети дошкольного возраста и ученики начальных классов учатся общению с компьютерной техникой в привычной для них форме работы с ручками, карандашами и красками. Это позволяет максимально быстро, комфортно и эффективно научиться общению с планшетом, развить воображение, логическое и абстрактное мышление, чувство цвета.
В комплекте с Wacom Bamboo One поставляется программа ArtRage2, интуитивно понятная даже самым маленьким пользователям и отлично имитирующая процесс живописи масляными красками, пастелью, карандашом, мелками и т.д. (Более подробно уроки рисования на планшете в программе ArtRage2 для начинающих смотрите в статье «Уроки рисования. Урок 1»)
К преимуществам Bamboo One для использования их детьми можно отнести их простоту и отсутствие каких-либо отсоединяющихся деталей и дополнительных кнопок на самом планшете, что делает его еще более безопасным и пригодным для использования самыми маленькими пользователями.
Более «взрослая» модель – Wacom Bamboo – также сделает электронные документы более индивидуальными и с легкостью станет основным устройством ввода в ПК - простым, естественным и с более широкой функциональностью, чем мышь. Области применения Bamboo очень разнообразны: от ретуширования фотографий до создания
рукописных примечаний, личной подписи и индивидуальных комментариев при работе с офисными приложениями. Чувствительный к 512 уровням нажатия и имеющий разрешение рабочей поверхности 2540 dpi, Wacom Bamboo тщательно распознает и воспроизводит почерк и выводит на новый уровень привычную работу на ПК. Формат рабочей поверхности 147 х
Тем, кому приходится большую часть времени работать с документами и презентациями, будет особенно полезна идущая в комплекте к планшету программа JustWrite Office, которая встраивается в Microsoft Office и добавляет к нему полную поддержку перьевого ввода. А для обладателей компьютеров с установленной ОС Windows Vista Home Premium и выше даже необходимость в установке программы JustWrite Office отпадает – возможности ввода рукописных пометок широко представлены уже в самой ОС, что позволяет сделать документы и электронные письма более индивидуальными…
Wacom Bamboo Fun, выпущенный в 2-х форматах (А5 и А6), простым и понятным способом раскрывает возможности компьютера в качестве средства самовыражения.
С помощью этого планшета энтузиасты-любители и продвинутые пользователи смогут в полной мере раскрыть свои творческие способности и отразить индивидуальный стиль, создав собственный мир фотографий, рисунков, коллажей или писем.
Технические параметры Bamboo Fun те же, что и у модели Bamboo, но интересным именно для поклонников компьютерной графики его делают входящие в комплект поставки программы Adobe Photoshop Elements и ArtRage2. Это поможет начать свой творческий путь от любителя к профессионалу в области графического и web-дизайна, 2D/3D и анимации, обработки аудио и видео.
Выбор размера рабочей поверхности (А5 или А6) обуславливается лишь персональными привычками при работе в графических приложениях: если вам удобно работать широкими мазками, не отрывая руки от планшета, то больше подойдёт Bamboo Fun Medium (формат А5), если удобнее часто отрывать руку от планшета, работать короткими штрихами и важно компактное расположение планшета на рабочем столе, то лучше подойдет модель Bamboo Fun Small (формата А6). Кстати, более подробный обзор Bamboo Fun Medium можно почитать у нас на сайте в статье «Wacom любительского класса».
Для тех, кто предпочитает иметь полную свободу перемещения с планшетом и согласен лишь на необходимый минимум привязки к компьютеру посредством проводов, существует решение на основе технологии Bluetooth - Wacom Wireless Pen Tablet. По техническим параметрам аналогичный модели Bamboo, этот планшет имеет рабочую поверхность формата A5 и является компактным и технологичным решением для пользователей с потребностью свободно определять расположение планшета относительно компьютера.
Все без исключения модели групп Bamboo Fun и Bamboo оснащены тачпадом в верхней части планшета (для масштабирования или передвижения изображений) и специальными кнопками, на которые можно назначать наиболее часто используемые сочетания клавиатурных клавиш.
Устройства ввода (перья), которые идут в комплекте с планшетами линейки Bamboo, имеют две кнопки, расположенные непосредственно на самом пере, которые по умолчанию настроены как кнопки мыши, но также имеется возможность настроить на них любые сочетания клавиш. Все это позволяет почувствовать у себя в руках полноценный инструмент для творчества и навигации по компьютерным приложениям.
Для профессионалов
Различия профессионального ряда графических планшетов Wacom сводятся к разнице форм-факторов — от A6 Wide до A3 Wide, и небольшим отличием по комплектности. По техническим параметрам Wacom Intuos3 отличаются от Bamboo более высокой чувствительностью к нажатию (распознают 1024 уровня давления) и более высоким разрешением рабочей поверхности (5080 точек на дюйм). Такая чувствительность дает еще большую степень свободы при воплощении смелых идей в графических приложениях: мазки кисти и переходы становятся более естественными, а выделения и контуры - более точными.
Выбор из 6 моделей (Intuos3 A6 Wide, Intuos3 A5, Intuos3 A5 Wide, Intuos3 A4, Intuos3 A4 Oversize, Intuos3 A3 Wide) сводится к требованиям относительно эргономики конкретного рабочего места и определению выполняемых задач: нужен ли мобильный планшет, удобный для переноски с ноутбуком, или же предполагается использование планшета на стационарном рабочем месте; оборудовано ли рабочее место широкоформатным дисплеем с пропорциями 16:10 или же соотношение сторон монитора ограничивается «стандартными» 4:3; занимается ли специалист, работающий на планшете, версткой и допечатной подготовкой публикаций или же будущий владелец является креативным дизайнером, придумавающим концепции и воплощающим графические иллюстрации, или инструмент необходим инженеру, работающему в CAD-приложениях.
Что касается выбора пропорций сторон рабочей поверхности, то единственным советом будет выбирать планшет с теми же пропорциями (4:3 или 16:10), что и основной рабочий дисплей. Если не обратить внимания на этот момент, то в будущем может возникнуть немало сложностей. Например, если у вас широкоформатный монитор, то при работе на графических планшетах, имеющих традиционные пропорции 4:3, в обязательном порядке требуется включать функцию соблюдения пропорций, что приводит к программному уменьшению рабочей поверхности планшета. Без включения этой функции круг, нарисованный на планшете традиционного формата, будет выглядеть на широкоформатном мониторе вытянутым по горизонтали овалом. То же самое произойдет и при ситуации «планшет формата Wide + «традиционный» монитор», только в этом случае мы получим вытянутый по вертикали овал вместо задуманного изначально круга.
Граффити по монитору
Для оптимальной координации руки и глаз или работы с графическими приложениями на более интуитивном уровне Wacom предлагает 2 модели интерактивных перьевых дисплеев серии Cintiq с рабочей поверхностью в 21 и 12 дюймов. Их общая особенность заключается в том, что работа электронным пером осуществляется непосредственно на экране. Более крупная модель дополнительно оснащена подставкой, позволяющей вращать дисплей на 360 градусов (в горизонтальном положении) и наклонять его на 10-60 градусов.
О PL-дисплеях компании Wacom мы уже рассказывали в статье «Не бросайте тень на бизнес», поэтому перечислим лишь основные особенности. Серия PL создана специально для использования в обучающем процессе, проведения интерактивных презентаций и работы с офисными приложениями. Особенностью моделей этой серии является то, что изображение с экрана планшета передается непосредственно на
проектор, демонстрационную панель или по сети выводится персонально на монитор к каждому слушателю. Если ведущий предпочитает использовать планшет как переносное устройство и активно перемещается с планшетом в руках во время презентации или лекции, тогда ему больше подойдёт версия PL-15”, так как ее вес составляет всего
Удобство – прежде всего!
Большинство профессионалов используют графический планшет вместе с обычной клавиатурой, поскольку во многих приложениях легче получить доступ к какой-нибудь функции с помощью комбинации клавиш – например, нажав «Ctrl-C» для копирования объектов в буфер обмена. Для их удобства специально для планшетов профессиональных серий – Wacom Intuos3 и дисплеев Cintiq – разработаны клавиши ExpressKeys и сенсорные полоски Touch Strip, позволяющие значительно ускорить работу с большинством приложений и полностью отказаться от
клавиатуры, используя планшет в качестве основного инструмента на рабочем столе. клавиатуры, используя планшет в качестве основного инструмента на рабочем столе. клавиатуры, используя планшет в качестве основного инструмента на рабочем столе.ExpressKeys – это 4-кнопочная малая клавиатура, расположенная по обеим сторонам активной области планшета (на планшете Intuos3 A6 – только с левой стороны). С помощью этих клавиш можно получать прямой доступ к таким функциям, как «вырезать», «копировать», «вставить» и «отменить», без постоянного перемещения руки от планшета к клавиатуре.
Комбинации клавиш заранее заданы для большинства популярных приложений, но их также можно назначать самостоятельно в интерфейсе настроек инструмента.
Сенсорные полоски Touch Strip позволяют управлять планшетом с помощью пальцев (так же, как с помощью сенсорных панелей – тачпадов – в ноутбуках). Их вертикальное расположение рядом с клавишами ExpressKeys позволяет пальцам свободно скользить вверх и вниз, регулируя масштаб при обработке изображений в таких приложениях как Adobe Photoshop, или перемещаясь по временной шкале в анимационных программах типа Macromedia Flash. На сенсорных полосках Touch Strip также можно работать и пером Intuos3 Grip Pen – внутренняя часть полоски воспринимается как очень узкая «активная область».
Устройства ввода
Нет ни одного устройства ввода, которое идеально подходило бы для использования во всех без исключения приложениях, как нет универсальной кисти для художника. Это утверждение является непреложной истиной, однако специалисты компании Wacom умудрились наделить свои профессиональные инструменты ввода общими свойствами, способными максимально помочь в работе профессионалу.
Во-первых, все выпускаемые инструменты могут использоваться с любым планшетом серии Intuos3, а во-вторых, каждый из них снабжен идентификатором Tool ID, благодаря которому любое из перьев можно индивидуально запрограммировать и сконфигурировать для любого приложения. Причем эти функции автоматически активируются при запуске программы, в которой работает цифровой художник, что избавляет от необходимости настраивать все перья заново.
Кроме этого, все профессиональные перья Wacom распознают угол наклона до 60 градусов (что очень важно, например, для моделирования работы с кистью), а также оснащены ластиком с обратной стороны (как в обычном карандаше), программируемым и конфигурируемым. Ластик так же чувствителен к давлению и углу наклона, как и перо.
В ассортименте компании Wacom присутствует 5 видов перьев, предназначенных, в первую очередь, для работы с графическими планшетами профессиональной серии Intuos3 и интерактивными перьевыми дисплеями Cintiq. Рассмотрим каждый вид по отдельности.
Перо Intuos3 Grip Pen - это профессиональный ручной инструмент и стандартное перо для планшетной системы Intuos3. Оно снабжено суженной резиновой областью захвата, позволяющей снизить силу захвата до 40%, уменьшая усталость и напряжение руки при письме. Наконечник пера обладает 1024 уровнями давления, что обеспечивает высокую чувствительность для черчения, написания, рисования, перетаскивания и щелчка. Сниженный уровень давления для активации дает возможность работать более эргономично и расслабленно, а увеличенная чувствительность позволит рисовать виньетки на экране без переходов между уровнями. Программируемый двухсторонний переключатель пера Grip Pen можно настроить отдельно для каждого приложения – от выполнения функций кнопок программы до комбинаций клавиш, вызова всплывающих меню и т.д. Для максимальной приближенности к естественным ощущениям при работе с цифровыми инструментами в комплекте с пером Intuos Grip Pen поставляются дополнительные наконечники Stroke Pen и Felt Pen, имитирующие кисть и фломастер.
Кроме стандартного пера Intuos3 Grip Pen профессионал может использовать более тонкое перо Intuos3 Classic Pen или перо Intuos3 Ink Pen, в котором взамен пластикового наконечника установлен чернильный шариковый наконечник черного цвета - это позволяет положить лист бумаги на планшет, а затем писать или рисовать на листе бумаги, не глядя на монитор.
Но самым популярным после стандартного пера Grip Pen является Intuos3 Airbrush – идеальный инструмент для всех, кто занимается созданием, редактированием и ретушированием цифровых изображений. Реалистичное моделирование нанесения чернил и радиуса распыления, а также чувствительность к углу наклона максимально точно имитирует на экране работу с настоящим распылителем краски. А простое в использовании колесико, имеющее 1024, обладает еще и дополнительным функционалом: когда вы его отпускаете, колесико остается в том же положении, гарантируя, что наложение цифровых чернил останется неизменным.
Для использования с интерактивными перьевыми дисплеями Cintiq имеется также перо Art Pen, способное работать в шести измерениях: ось X (лево и право), ось Y (вверх и вниз), давление (сила нажатия), угол (угол, под которым перо расположено к поверхности планшета), наклон (направление, в котором образован угол) и вращение (положение пера относительно своей вертикально оси).
Вместо заключения
Похоже, вы уже успели убедиться в богатстве выбора. Мы со своей стороны попытались максимально облегчить задачу: описали основные отличительные особенности каждой модели и представили на ваш суд все многообразие вариантов. Напоследок хочется отметить, что каждому найдется графический планшет «по душе». Осталось только выбрать «свой» - и вперед, к бескрайним горизонтам творчества. А помочь в этом вам смогут специальные уроки рисования на графических планшетах, разработанные сотрудниками компании Wacom для наших читателей.
Урок рисования 1. В этом уроке можно ознакомиться с основными возможностями планшета Wacom Bamboo и программы рисования ArtRage, научиться основным приемам для работы с фотографиями и готовыми изображениями.
Урок рисования 2. Тут рассматривается другой планшет, Wacom Intuos3 A5 Wide, особенностями которого является наличие чувствительных полосок и дополнительных клавиш управления. В этом уроке можно быстро и просто научиться рисовать красивый горный пейзаж.
Благодарим компанию Wacom за помощь в подготовке материала
http://www.wacom.ru/
Статья подготовлена проектом technofresh.ru
