Серия Ricoh IM C2000–C6000 пришла на смену MP C3003–C6003 и во многом её повторяет: узлы выглядят одинаково, часть компонентов взаимозаменяема, но ключевые расходные детали фьюзера у двух серий разные. Ниже — технологии восстановления фьюзера и драм-юнита (PCU), процедура замены девелопера с обязательными SP-режимами, а также отдельные разделы по монохромным Ricoh IM350/IM430F и MP 305SP.
✓ — позиция сейчас на складе; артикулы без отметки привезём под заказ. Ссылки ведут на карточки товаров в нашем магазине с актуальной ценой.
Фьюзер Ricoh IM C2000–C6000 и MP C3003–C6003
Применимо к IM C2000/C2000A, C2500/C2500A, C3000/C3000A, C3500/C3500A, C4500/C4500A, C5500/C5500A, C6000 и к MP C3003, C3503, C4503, C5503, C6003. Восстановление — замена термоплёнки, прижимной планки термоплёнки, прижимного вала и предохранителя сброса счётчика фьюзера.
⚠️ Главное отличие серий: термоплёнка у IM и MP общая, а прижимная планка, прижимной вал и предохранитель — разные. Подбирайте по своей серии, детали не взаимозаменяемы.
| Компонент | IM C2000–C6000 | MP C3003–C6003 |
|---|---|---|
| Термоплёнка | CET311023 ✓ | тот же — CET311023 ✓ |
| Прижимная планка термоплёнки | CET311019 ✓ | CET6326 ✓ |
| Прижимной вал | CET221001 ✓ | CET211014 ✓ |
| Предохранитель сброса счётчика фьюзера | CET6872 ✓ | CET6344 ✓ |
Предохранитель сброса счётчика — не мелочь: без его замены машина не обнулит пробег фьюзера и продолжит требовать обслуживания узла.
Драм-юнит (PCU) Ricoh IM C4500, C5500, C6000

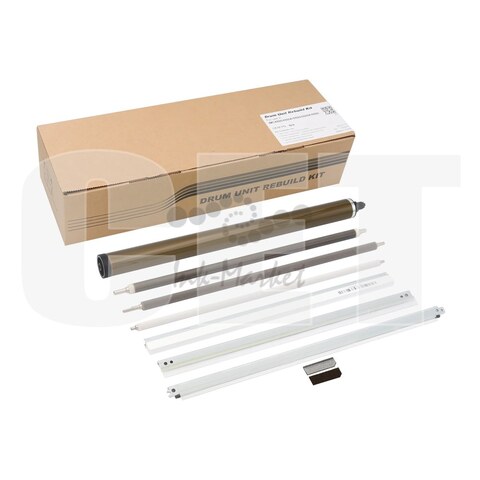

Речь о PCU — той части PCDU, в которой стоит барабан. Восстанавливается комплектом CET501013: барабан, ракель, ролик заряда, ролик очистки ролика заряда, торцевые уплотнители барабана, смазывающая пластина, смазывающий ролик и смазывающее лезвие. Применимо к IM C4500/C4500A, C5500/C5500A, C6000.
| Компонент | Артикул CET |
|---|---|
| Комплект восстановления (всё в сборе) | CET501013 |
| Барабан | CET101036 |
| Ракель | CET6202 |
| Ролик заряда | CET7730 |
| Ролик очистки ролика заряда | CET6287 ✓ |
| Торцевые уплотнители барабана (передний + задний) | CET561011 |
| Смазывающая пластина | CET561014 |
| Смазывающий ролик | CET6342 |
| Смазывающее лезвие | CET6302 ✓ |
Узел смазки барабана (пластина, ролик, лезвие) в этой серии меняется вместе с барабаном — на изношенном смазывающем лезвии новый барабан долго не проживёт.
Замена девелопера в Ricoh IM C4500/C5500/C6000
⚠️ Сделайте это до разборки. Перед извлечением блока проявки из машины войдите в сервисный режим и установите значение «1» в SP по цвету блока — это запускает инициализацию нового девелопера и обеспечивает корректную работу восстановленного блока проявки.
| Блок проявки | SP-режим (установить 1) | Девелопер CET |
|---|---|---|
| Black | SP3-701-003 | CET171001 ✓ |
| Cyan | SP3-701-026 | CET171002 ✓ |
| Magenta | SP3-701-049 | CET171003 ✓ |
| Yellow | SP3-701-072 | CET171004 ✓ |
Драм-юнит Ricoh IM350, IM350F, IM430F, IM430Fb, P501, P502
Монохромное семейство. Восстановление — замена барабана, ракеля, ролика заряда, ролика очистки ролика заряда и чипа драм-юнита.
| Компонент | Артикул CET |
|---|---|
| Барабан | CET101035 ✓ |
| Ракель | CET281030 ✓ |
| Ролик заряда | CET251036 ✓ |
| Ролик очистки ролика заряда | CET241013 |
| Чип драм-юнита | CET391025 ✓ |
Фьюзер Ricoh MP 305SP / 305SPF
Здесь фьюзер валковый, а не плёночный: меняются нагревательный и прижимной валы вместе с сепараторами и подшипниками.
| Компонент | Артикул CET |
|---|---|
| Нагревательный (тефлоновый) вал | CET7720 |
| Прижимной (резиновый) вал | CET7721 |
| Подшипник нагревательного вала, сторона привода | CET6328 |
| Подшипник нагревательного вала, сторона без привода | CET6121 |
Сепараторы нагревательного вала в этой процедуре тоже относятся к расходным — если на отпечатке появляются продольные полосы у края листа, начинать нужно с них. Подберём по вашей модели — оставьте запрос.
