Ricoh color controller e 41A — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

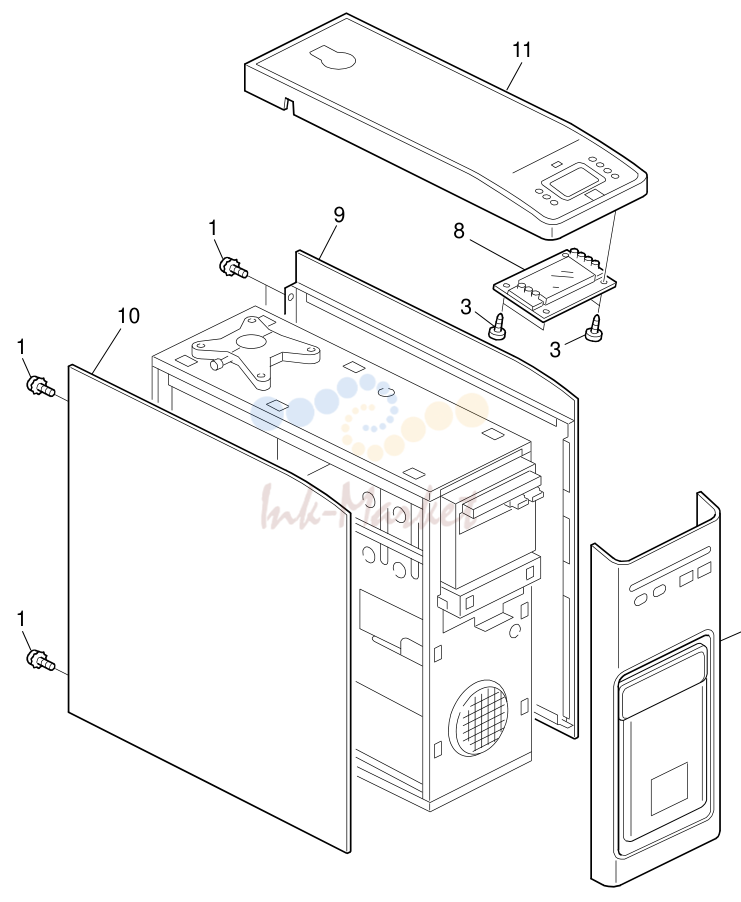

Contролик 1 (D525)
| № | Артикул | Наименование |
|---|---|---|
| 7 | D525 6712 запросить цену → | Kit: Service:V1.2:EXP:CD1PCE:DVD 3 PCS:45101008 1 |
| 15 | A724 5282 запросить цену → | Grayscale Strip: 10012662 |

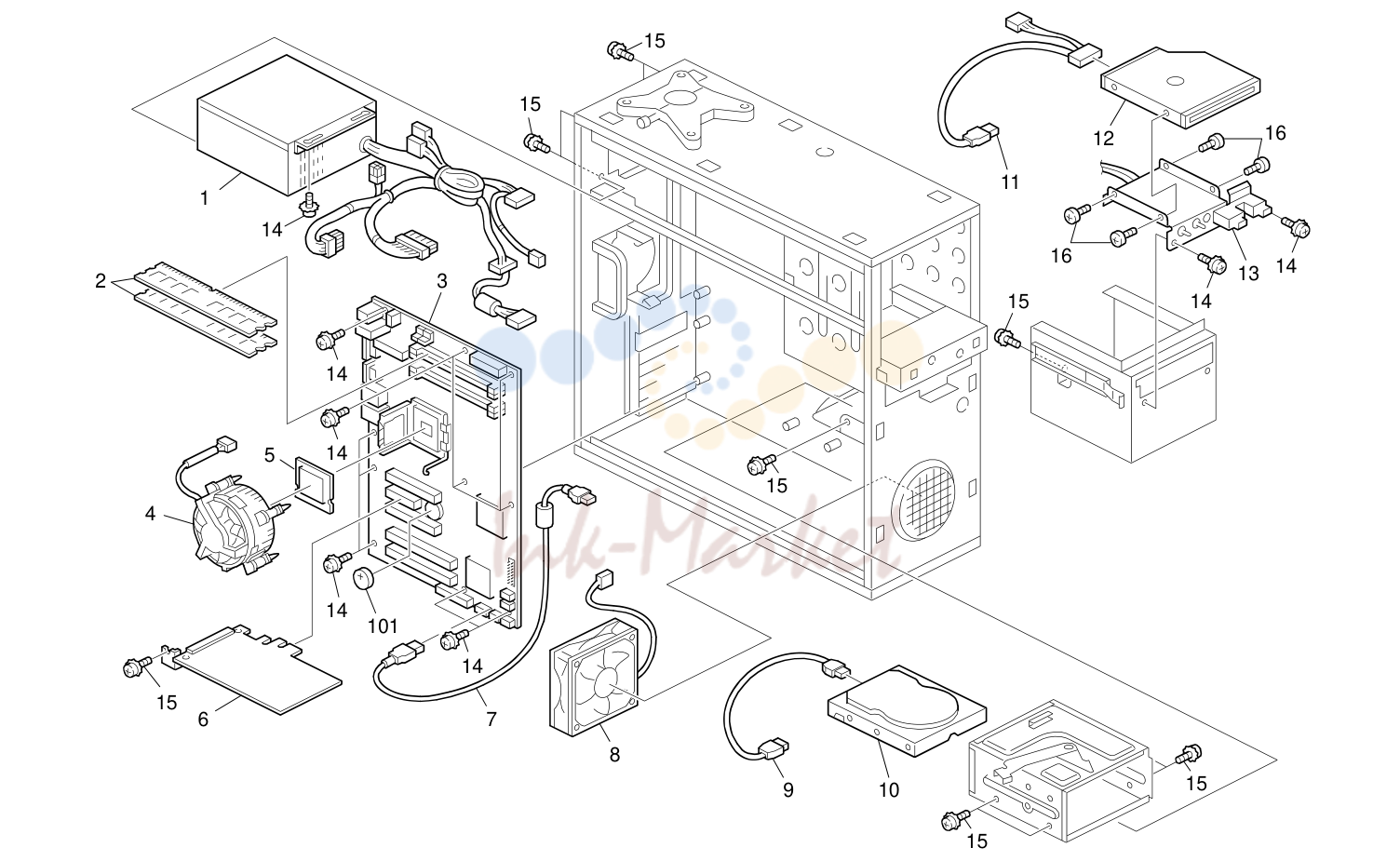

Contролик 2 (D525)
| № | Артикул | Наименование |
|---|---|---|
| 8 | D525 1121 запросить цену → | CPU_fan: 45096649 |
| 8 | D525 1131 запросить цену → | Front BEZEL: EXP: 45095549 |
| 8 | D525 6701 запросить цену → | Media Pack(DVD 3PCS/CD 1PC): V1.0: NA: |
| 8 | D525 6702 запросить цену → | Media Pack(DVD 3PCS/CD 1PC): V1.0: EU: |
| 8 | D525 6710 запросить цену → | Media Pack(DVD 2PCS/C 2PCS): Service: |
| 8 | D525 6730 запросить цену → | DVD-ROM: User: EXP: 45094939 |
| 8 | D525 6740 запросить цену → | DVD-ROM: System: EXP: 45094938 |
| 8 | A724 5282 запросить цену → | Grayscale Strip; 10012662 |
| 8 | D450 1051 запросить цену → | Power Supply узел: 350W: PRO: 45089368 |
| 8 | D450 1053 запросить цену → | Decal: Fiery: Server: ENG |
| 8 | D450 1060 запросить цену → | Fan: Case: 45053562 |
| 8 | D450 1071 запросить цену → | Drive: DVD_SATA: 45086559 |
| 8 | D450 1090 запросить цену → | плата: UIB: 45064543 |
| 8 | D450 1100 запросить цену → | кабель: HDD: SATA: 45053218 |
| 8 | D450 1140 запросить цену → | Top_BEZEL: 45064980 |
| 8 | D450 1150 запросить цену → | SW: 45064981 |
| 8 | D450 1160 запросить цену → | кабель: UIB29Intch: 45053997 |
| 8 | D450 1170 запросить цену → | Side_panel: Access: 45079163 |
| 8 | D450 1180 запросить цену → | Side_panel: NON_AC: 45079519 |
| 8 | D450 1190 запросить цену → | винт: M3x6mm |
| 8 | D450 1200 запросить цену → | винт: #6_32x1/4 |
| 8 | D450 1210 запросить цену → | винт: 3mmx6mm |
| 8 | D450 1220 запросить цену → | винт: M2x3mm |
| 8 | D450 8610 запросить цену → | Power Supply Cord: NA: 45053564 |
| 8 | D450 8611 запросить цену → | Power Supply Cord: Uk: 45054061 |
| 8 | D450 8612 запросить цену → | Power Supply Cord: EU: 45053565 |
| 8 | D450 8613 запросить цену → | Power Supply Cord: AUS: 45053566 |
| 8 | D473 1020 запросить цену → | плата: Sandhill: 45072557 |
| 8 | M382 8614 запросить цену → | кабель: GIGA_NIC12M: 45083552 |
| 8 | M391 1015 запросить цену → | Kit: Mother Board: S5217: 45097655 |
| 8 | M391 1030 запросить цену → | IC: CPU: CORE_E8400: 45071412 |
| 8 | M391 1040 запросить цену → | RAM: DDR2: 1GB: 45091314 |
| 8 | M391 1080 запросить цену → | Drive: HDD: 160G: 45086558 |
| 8 | M391 1110 запросить цену → | кабель: DVD: SATA: 45086560 |
