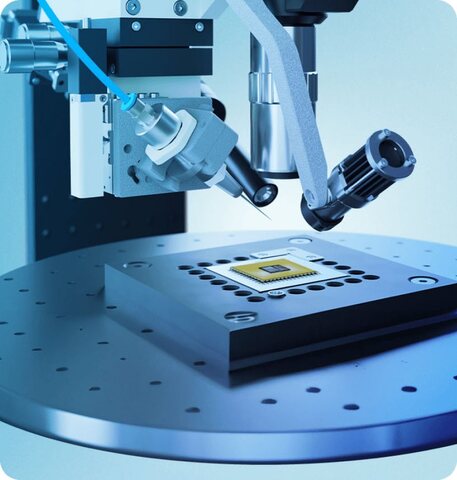

Дефект в дисплейной матрице обычно означает одно из двух: панель уходит в брак либо её пытаются восстановить после сборки, когда доступ к дорожкам уже ограничен. Между этими вариантами появляется третий — ремонт прямо на линии, на этапе контроля качества. Технически это означает, что рядом с инспекционной установкой стоит печатающий модуль, который наносит проводящий материал в микронном масштабе и восстанавливает дефектный участок до того, как панель поедет дальше по конвейеру. До сих пор такие решения жили в основном в исследовательских лабораториях; сейчас они начинают переходить в серийное производство.
Что произошло
Польская компания XTPL, производитель оборудования для 3D-печати электроники и разработчик проводящих чернил, получила повторный заказ от своего первого китайского заказчика — одного из крупнейших производителей плоскопанельных дисплеев в стране. Этого заказчика компания получила в 2025 году. Первый заказ был на шесть печатающих модулей ультрапрецизионного дозирования (Ultra-Precise Dispensing, UPD). По словам компании, модули встроили в промышленные машины и проверили в производственных условиях конечного клиента производителя панелей. Теперь заказчик вернулся с рамочным заказом ещё на десять модулей. Их поставят траншами в течение 12–18 месяцев, первый транш — два модуля, остальные — по графику партнёра и конечного клиента.
Вместе с модулями заказчик будет закупать расходные материалы: наночернила, картриджи и сопла. Модули в готовые машины для конечной поставки встраивает местный партнёр компании в Китае. Помимо Китая, XTPL продвигает технологию в Японии и Кремниевой долине.
Для отрасли важна не столько сумма заказа, сколько сам факт. Глава XTPL говорит, что технологию приняли в повседневную работу на производственных линиях клиента — по его словам, на производстве самых передовых дисплеев. Если это подтвердится и дальше, ремонт дефектов на линии выходит из исследовательских проектов в обычное производство.
Почему ремонт панели дешевле, чем брак
Экономика здесь простая. К моменту контроля в стоимость подложки уже вложено множество технологических операций — напыление, литография, травление, формирование тонкоплёночных транзисторов. Один обрыв в металлизации может превратить весь этот накопленный передел в брак. Если дефект удаётся закрыть локально — восстановить проводник, замкнуть разрыв, — панель возвращается в поток годных. Выход годных растёт, себестоимость падает.
Второй эффект — момент вмешательства. Ремонт «на линии» означает, что дефект устраняется там же, где обнаружен, во время контроля качества, а не после завершения производственного цикла. Не нужно копить отбракованные подложки и вести их отдельным маршрутом; короче цикл и быстрее обратная связь по причинам дефектов.
Чем дозирование отличается от привычной струйной печати
Обычная струйная головка выбрасывает каплю, которая летит до подложки. Это удобно для больших площадей, но точность позиционирования капли ограничена её полётом и растеканием. Технологии прецизионного дозирования в общем случае работают иначе: материал подаётся через тонкое сопло, подведённое близко к поверхности, и наносится на неё линией или точкой. Отсюда и другая область применения — не заливка площадей, а прорисовка тончайших проводников в конкретном месте.
Такой подход накладывает свои требования. Материал — не обычные чернила, а состав с металлическими наночастицами, у которого критичны вязкость и стабильность. Расстояние между соплом и подложкой нужно выдерживать точно, а значит, машине нужны прецизионные оси и система наблюдения. Нанесённый проводник ещё нужно закрепить, причём при условиях, которые выдержит подложка со всей уже сформированной структурой. И, как в любой печати через сопло, чем тоньше линия, тем чувствительнее процесс к засорению.
Модули и расходники: почему схема поставки устроена именно так
Обратите внимание на структуру сделки: продаются не готовые станки, а печатающие модули, которые встраиваются в чужое оборудование, плюс поток расходных материалов — чернил, картриджей и сопел. Финансовый директор XTPL прямо называет это частью бизнес-модели: чем больше модулей работает на производстве, тем выше спрос на расходники. Для завода такая схема — возможность добавить функцию ремонта к машинам, которые уже есть.
Логика ровно та же, что в большой печати: доход даёт не машина, а её ежедневная работа на расходниках. И риски те же самые. Модуль, встроенный в производственную линию, становится критичным узлом: остановка из-за забитого сопла или неподходящей партии чернил стоит дороже самого расходника. Отсюда стандартные для печатной техники требования — контролируемое хранение материала, регламент обслуживания сопел, прослеживаемость партий, запас критичных комплектующих на площадке.
Что дальше: не только дисплеи
Возможное продолжение — ремонт не панелей, а микросхем. Для массовой микросхемы это вряд ли когда-нибудь окупится: дешевле выбросить. Но чипы для центров обработки данных стоят тысячи долларов за штуку, и там локальное восстановление выглядит иначе. Есть и второй сценарий: технология, отработанная на заводе, со временем может прийти в независимый ремонт — сервисные мастерские получат инструмент для работ, которые сегодня вне производства не делают. Оба сценария — оценка отраслевых наблюдателей, а не планы компании.
Наконец, это ещё один пример того, как аддитивные методы заходят в электронное производство не через «печать изделия целиком», а через узкие операции, где они выгоднее традиционной технологии, — например, локальный ремонт. Именно такие точечные применения обычно и становятся первыми коммерчески устойчивыми.
Что из этого полезно вне производства дисплеев
- Дефект дешевле лечить там, где он обнаружен. Чем позже по маршруту выявлен брак, тем больше накопленной стоимости он уносит — правило работает и в электронике, и в типографии.
- Чернила с металлическими наночастицами требуют дисциплины. Наполнитель склонен к оседанию и агломерации: срок и условия хранения, перемешивание, аккуратность при смене партии — не формальность, а условие работоспособности сопла.
- Сопло — расходник, а не деталь машины. Планировать его замену нужно заранее, по наработке, а не по факту остановки.
- Модульность продлевает жизнь оборудованию. Добавить новую функцию отдельным узлом дешевле, чем менять станок целиком, — при условии, что поставщик обеспечит расходники на весь срок эксплуатации.
Пока речь идёт о единицах и десятках модулей, а не о массовом перевооружении отрасли. Но именно так обычно и выглядит переход технологии из лаборатории в цех: сначала несколько установок проходят проверку у конечного заказчика, затем появляется повторный заказ и график поставок на полтора года вперёд — и только потом об этом начинают писать как о новом стандарте производства.
