Что именно испытывали

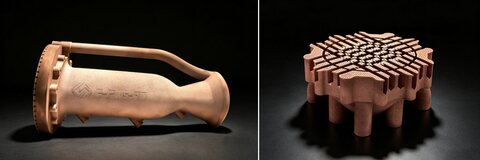

Студенческая команда UCL Rocket (University College London) совместно с производителем оборудования Eplus3D провела огневые испытания жидкостного ракетного двигателя тягой 7 кН на паре «жидкий кислород — изопропиловый спирт» (LOX/IPA). Камера напечатана из медного сплава CuCrZr на установке селективного лазерного плавления EP-M300; для удаления неспечённого порошка из внутренних полостей использовалась станция депаудеринга EP-MC400. Предыдущая версия двигателя была напечатана из того же сплава на более крупной машине EP-M400S и прошла огневые испытания на закиси азота (N₂O) с тягой 5 кН в рамках конкурса Race 2 Space.
Схема — регенеративного охлаждения: изопропиловый спирт сначала прогоняется по каналам в стенке камеры, отбирая тепло, и только затем подаётся в камеру сгорания и сжигается вместе с кислородом. Жидкий кислород хранится при температуре ниже −183 °C, поэтому перепад между криогенным компонентом и продуктами сгорания огромен — именно он и удерживает стенку от расплавления. В стенке выполнено 57 охлаждающих каналов. Команда отмечает, что новая архитектура сложнее предыдущей: выше тепловые потоки и больше температурные градиенты.
Почему такие детали печатают, а не фрезеруют
Регенеративный тракт — это сеть тонких каналов, повторяющих профиль камеры и сопла. Классическими способами такую геометрию получают сборкой из нескольких деталей с пайкой или сваркой; лазерное плавление позволяет вырастить стенку с каналами целиком, без швов и без риска разгерметизации по шву.
Выбор CuCrZr тоже не случаен: хромциркониевая бронза сочетает высокую теплопроводность (нужна, чтобы снимать тепловой поток в охладитель) с приемлемой прочностью при повышенных температурах после дисперсионного упрочнения. Плата за это — сложность самой печати: медные сплавы хорошо отражают лазерное излучение и быстро отводят тепло из ванны расплава, поэтому требуют аккуратно подобранных режимов и, как правило, большей мощности, чем стали и никелевые сплавы.
Главный урок испытания: стружка в каналах охлаждения
Самое ценное в этом прогоне — не сам факт удачного пуска, а проблема, которой в плане испытаний не было. По оценке команды, 33 % активной площади охлаждающих каналов оказались перекрыты металлической стружкой, образовавшейся на финальной стадии механической обработки — уже после печати. То есть деталь была напечатана и очищена от порошка, а забилась позже, на операции, которую обычно считают безобидной доводкой.
Механизм понятен: пока напечатанная заготовка стоит на станке, стружка и абразивная пыль попадают в открытые отверстия каналов, а извлечь их оттуда труднее, чем порошок, — фракция крупнее, форма произвольная, частицы застревают в изгибах и в местах смены сечения. Для очистки внутренних каналов в отрасли применяют абразивно-экструзионную обработку (широко известна по названию Extrude Hone) и химико-механическое сглаживание (процессы типа REM), но обе операции требуют отдельного оборудования и доступа к сервису, которого у команды не оказалось.
Как испытание всё же довели
Вместо отмены пуска команда пошла по пути снижения нагрузки: тягу задросселировали примерно вдвое и добавили в топливо 2 % полидиметилсилоксана (PDMS) в качестве присадки. Камера отработала испытание и не покоробилась. Формулировка команды по итогам показательна: прогон дал понимание поведения камеры сгорания, чувствительности системы охлаждения к режиму и — отдельно — требований к чистоте и к контролю процесса на всех этапах, от печати и постмеханической обработки до промывки, контроля, сборки и испытаний.
Что из этого стоит забрать себе
Кейс полезен далеко за пределами ракетной техники: те же грабли ждут любого, кто печатает теплообменники, гидроблоки и оснастку с конформными каналами охлаждения. Общие практики, которые снимают большую часть риска:
- Считать очистку каналов отдельной технологической операцией с собственным критерием приёмки, а не «продуем и посмотрим».
- Закрывать входы каналов на время механообработки — заглушками, пробками, технологическим припуском, — чтобы стружка физически не попадала внутрь.
- Планировать порядок операций так, чтобы «грязные» съёмные операции шли до финальной промывки, а не после неё.
- Проверять проходимость измеримо: расход и перепад давления на проливке сравнивают с расчётными, отклонение вниз указывает на частичное перекрытие; для сложной геометрии применяют эндоскопию и компьютерную томографию.
- Взвешивать деталь до и после очистки — масса, оставшаяся внутри, обычно заметна на весах.
- Держать запас по режиму на первом пуске. Дросселирование — дешёвый способ не потерять дорогую деталь, когда есть сомнения в работе охлаждения.
И более общий вывод: в аддитивном производстве ответственных деталей результат определяется не только параметрами печати. Печать — лишь один шаг цепочки, а срывает итог чаще всего то, что происходит с деталью после снятия с платформы.
