Настройки, которые приезжают вместе с 3D-принтером и слайсером, закрывают большую часть бытовых задач FDM-печати. Как только хочется печатать быстрее, толще или материалом сложнее базового PLA, эти профили упираются в физику: расплавить пруток быстрее, чем позволяет термоблок, невозможно ни одной настройкой скорости. Появившаяся база данных MeltCalc собирает в одном месте расчётные характеристики хотэндов и полимеров — и делает это так, чтобы цифры можно было сравнивать между собой.
Что собрано в базе
Проект собрал данные по 64 хотэндам и 36 полимерам, применяемым в аддитивных технологиях, и считает по ним максимальный объёмный расход, оценку скорости печати и требования к нагревателю. Автор — химик, работающий с полимерами, — построил расчёт на термодинамической модели, а не на паспортных значениях производителей. Смысл заявлен прямо: маркетинговые цифры расхода обычно оптимистичны, и пользователю нужен реалистичный ориентир. Учитываются в том числе сопла с разделением потока и увеличенной площадью теплообмена (технология CHT), которые считать по обычной формуле некорректно. Исходный код модели открыт.

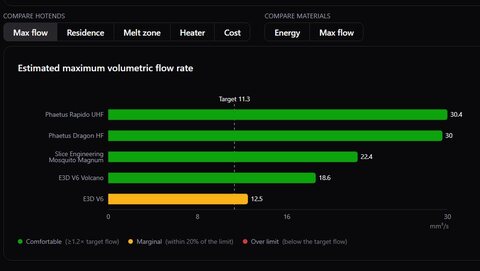

Сравнение хотэндов в базе разложено по пяти осям: максимальный расход, время пребывания расплава в зоне нагрева, длина самой зоны плавления, мощность нагревателя и стоимость. Полимеры сравниваются по расходу и по энергии, необходимой на плавление. На типичном срезе выдачи видно, как расходятся близкие по классу термоблоки: у высокопоточных моделей расчётный максимум порядка 30 мм³/с, у распространённого термоблока с удлинённой камерой — около 18,6 мм³/с, а у классического короткого хотэнда — около 12,5 мм³/с. Результат подсвечивается относительно требуемого расхода: запас в 1,2 раза и больше считается комфортным, попадание в пределах 20% от предела — пограничным, всё, что ниже цели, — выходом за возможности узла.
Почему объёмный расход — главный предел скорости
Объёмный расход — это количество пластика, которое хотэнд успевает расплавить и продавить за секунду, в мм³/с. Считается он элементарно: ширина линии × высота слоя × скорость движения сопла. Линия 0,42 мм при слое 0,2 мм на скорости 150 мм/с — это 12,6 мм³/с, и именно на этой цифре, а не на «200 мм/с» из рекламы, стоит проверять, потянет ли конкретный термоблок такую печать.
Отсюда следует практическая вещь, которую легко упустить: поднять скорость можно тремя разными способами, и упираются они в разные ограничения. Увеличение скорости движения при той же геометрии линии нагружает механику и экструдер; увеличение высоты слоя нагружает расплав; увеличение ширины линии — и то, и другое. Когда деталь печатается с полосами недоэкструзии на заполнении, но нормально на периметрах, это почти всегда расход, а не «слабый мотор».
Откуда берутся завышенные паспортные цифры
Заявленный максимум расхода почти всегда получен в лабораторно идеальных условиях: одна марка пластика, температура у верхней границы допустимого, печать в воздух без обдува детали, короткое время испытания. В реальной печати каждое из этих условий ухудшается:
- Обдув детали сдувает тепло с сопла и с зоны плавления. На мелких деталях с постоянным стопроцентным обдувом реальный расход заметно ниже свободного.
- Температура ограничена сверху не хотэндом, а полимером: перегрев ускоряет термическую деструкцию и даёт хрупкий, потемневший, пахнущий материал.
- Материал имеет собственную теплоёмкость и теплопроводность. Полимеры плавятся с разной энергией, и один и тот же термоблок на разных пластиках выдаёт разный максимум.
- Наполнители — стекло, углеволокно, металлопорошок — меняют и вязкость расплава, и абразивность: под них нужны закалённые или твердосплавные сопла, иначе диаметр отверстия уходит уже за несколько сотен грамм прутка.
Время пребывания и длина зоны плавления
Две характеристики из базы, которые обычно игнорируют, стоят внимания именно у высокопоточных узлов. Длина зоны плавления определяет, сколько прутка находится в контакте с нагретой стенкой: удлинить камеру — самый прямой способ поднять расход, поэтому термоблоки с длинным каналом и стоят в основе «скоростных» конструкций. Время пребывания — обратная сторона той же медали: чем дольше расплав сидит в горячей зоне, тем сильнее он успевает деградировать. На медленной печати мелкой детали большой хотэнд держит пластик в тепле дольше, чем нужно, и материалы, чувствительные к нагреву, желтеют и теряют прочность. Поэтому «поставить самый производительный термоблок на все задачи» — не универсально верное решение.
Мощность нагревателя — третий параметр, который ограничивает всё остальное. Расплавление требует энергии, и если нагреватель не успевает компенсировать теплоотбор потоком холодного прутка, температура в зоне проседает, вязкость растёт, экструдер начинает проскальзывать. Именно это, а не «плохой пластик», стоит за срывами подачи на попытке печатать толстым слоем на пределе.
Как проверить свой узел без расчётов
Расчётная модель даёт ориентир, но окончательную цифру для конкретной связки «хотэнд + сопло + материал + обдув» проще измерить. Порядок стандартный и занимает четверть часа:
- Прогреть хотэнд до рабочей температуры материала и снять экструзию в воздух отрезками по 100 мм при постепенно растущей подаче — от заведомо безопасных 5 мм³/с с шагом 1–2 мм³/с.
- Взвесить или измерить выданный пруток на каждом шаге. Пока фактическая выдача совпадает с заданной — запас есть; расхождение больше нескольких процентов означает, что предел достигнут.
- Повторить при включённом обдуве и на реальной температуре печати, а не на максимальной: это и есть рабочая цифра.
- Взять 80–85% от полученного значения как потолок для профиля слайсера — остаток уйдёт на разброс диаметра прутка и на участки с повышенным расходом.
Отдельно стоит держать в голове влажность. Полиамиды, поликарбонат и ряд гибких материалов набирают воду из воздуха, и на высоком расходе это проявляется резче всего: пар в зоне плавления даёт треск, пузыри и провалы подачи, которые легко принять за нехватку производительности термоблока. Сушка перед печатью снимает половину подобных вопросов.
Кому это полезно
Для домашней печати стандартными профилями база избыточна. Она начинает окупаться там, где 3D-печать стала производственной операцией: при выборе термоблока под конкретную загрузку, при переходе на сопло большего диаметра, при подборе материала под требуемое время цикла и при разборе жалоб на качество, где нужно отделить нехватку расплава от механики и настроек. Ценность здесь не в самих числах, а в том, что все узлы посчитаны по одной методике — сравнивать паспорта разных производителей между собой бессмысленно, а сравнивать одинаково смоделированные значения можно.
