Ракель в лазерном картридже: что делает дозирующее лезвие и какие дефекты печати выдают его износ

Маленькая деталь, от которой зависит весь отпечаток

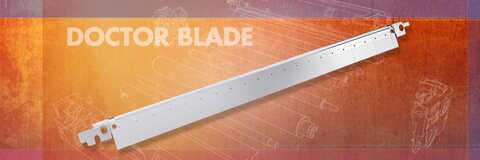

Внутри лазерного картриджа работает несколько узлов, и каждый отвечает за свой участок пути тонера к бумаге. Ракель — он же дозирующее лезвие, doctor blade — выглядит скромнее остальных: тонкая стальная полоса на держателе во всю ширину картриджа. При этом именно она задаёт, сколько тонера окажется на валу и с каким зарядом он туда придёт. Ошибка в работе ракеля видна на каждом листе.

Что он делает

У дозирующего лезвия две задачи одновременно.

• Дозирование. Ракель выравнивает слой тонера, который подаётся дальше по тракту: снимает излишки и оставляет ровную по всей ширине плёнку нужной толщины.
• Зарядка тонера. При трении о вал тонер получает заряд — без него частицы не лягут на барабан там, где нужно, и отпечаток выйдет нечитаемым. Эта часть работы для качества печати не менее важна, чем дозирование.

С каким узлом ракель работает в паре, зависит от типа картриджа: в цветных он взаимодействует прежде всего с валом проявки (developer roller), в монохромных — с магнитным валом или тем же валом проявки. Схема разная, смысл один: пара «лезвие — вал» готовит тонер к переносу.

Почему точность важнее материала

Ракель постоянно и мягко прижат к валу, и от точности этого прижима зависит всё остальное. Ширина и толщина лезвия выдерживаются с высокой точностью именно для того, чтобы усилие между деталями было расчётным: сильнее — тонер будет недоподан и появится «недосып», слабее — на вал пройдёт лишний, плохо заряженный слой. Поэтому геометрия дозирующего лезвия — это не декоративная характеристика, а рабочий параметр, и «похожая» деталь от другой модели картриджа не подходит, даже если садится в посадочные места.

Сталь и коррозия

Рабочую кромку обычно делают из нержавеющей стали, и причина сугубо практическая: ржавчина на лезвии нарушает зарядку тонера, а заодно способна повредить сам картридж. Отсюда два бытовых следствия. Первое: картриджи и запчасти к ним хранят в сухом помещении, а не в гараже или на холодном складе, где деталь ловит конденсат. Второе: занесённый с мороза картридж стоит выдержать при комнатной температуре перед вскрытием и установкой.

Как неисправный ракель проявляет себя на бумаге

Подозрение на дозирующее лезвие оправдано, когда дефект стабилен и повторяется от листа к листу.

• Продольная полоса или светлая дорожка вдоль всего листа на одном и том же месте — типичный след зазубрины или налипшего комка на кромке.
• Общий серый фон по всей странице — тонер уходит дальше плохо заряженным и осыпается там, где его быть не должно.
• Неравномерная плотность по ширине — с одного края отпечаток плотнее, с другого бледнее.
• Сыплющийся тонер внутри аппарата и по краю листа — на вал проходит слой толще расчётного.

Прежде чем разбирать картридж, дефект стоит отделить от похожих по виду: повторяющиеся пятна с одинаковым шагом обычно указывают на барабан или валы, а размазывание готового изображения — на узел закрепления, то есть вообще на другую часть аппарата.

Что важно при обслуживании и заправке

1. Осматривайте кромку при каждой разборке: зазубрина, замятие или прилипший спёкшийся тонер видны невооружённым глазом и на просвет.
2. Чистите лезвие только мягкой безворсовой салфеткой. Абразив, нож и жёсткая щётка снимают доведённую кромку и превращают исправную деталь в источник полос.
3. Не растягивайте и не подгибайте держатель, пытаясь «поднастроить» прижим: усилие задано геометрией детали, а не рукой сборщика.
4. При сборке затягивайте крепёж равномерно — перекос лезвия сразу читается на отпечатке неравномерной плотностью.
5. Не смешивайте тонеры разных марок в одном картридже: разные составы заряжаются по-разному, и претензия в итоге прилетает к исправному ракелю.
6. После заправки делайте контрольный отпечаток с заливкой — сплошная плашка показывает проблемы дозирования раньше, чем обычный текст.

Когда лезвие меняют

Ракель — расходуемая деталь. Его меняют при видимом повреждении кромки, при устойчивом продольном дефекте, который не уходит после чистки, и при плановом восстановлении картриджа на второй-третий цикл, когда экономия на копеечной детали оборачивается повторной разборкой. При замене берут лезвие, предназначенное именно для этой серии картриджей: у производителей компонентов детали разведены по семействам аппаратов, и подмена «похожим» стабильно даёт полосы.

Коротко

Дозирующее лезвие отмеряет слой тонера и участвует в его зарядке, работая в паре с валом проявки или магнитным валом. Его точная геометрия задаёт усилие прижима, а нержавеющая сталь защищает от коррозии, которая ломает зарядку. Продольные полосы, серый фон и неравномерная плотность — повод осмотреть именно этот узел, а бережная чистка и аккуратная сборка продлевают его жизнь дешевле, чем любая другая процедура в картридже.
