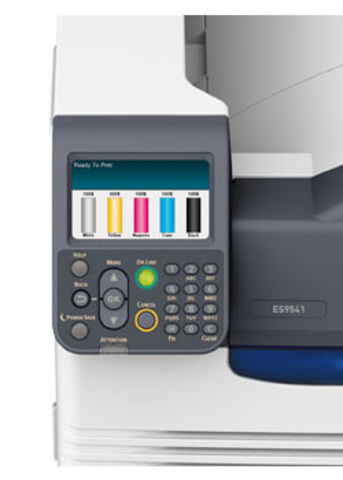

Пятитонерные принтеры OKI ES9541 и PRO9541

Принтеры OKI PRO9541 / OKI ES9541 являются первыми устройствоми в продуктовой линейки фирмы OKI официально предназначенным для нужд полиграфии. Несмотря на то, что многие компании, занимающиеся оперативной полиграфией, хорошо знают цветные принтеры OKI благодаря их отличной возможности работать с плотными и фактурными бумагами, все существовавшие до сих по принтеры являлись чисто офисными устройствами.

Изначально принтер планировалось поставлять под названием OKI C941 (под этим названием эта модель и продается на рынке США). Однако позже для европейского рынка, с учётом реалий и конкурентной обстановки, было принято решение выводить эту модель в составе т.н. Executive Series. Устройства этой серии спозиционированы таким образом, что сам аппарат обладает более высокой ценой по сравнению со своим аналогом из линейки "С", но при этом стоимость отпечатка на этом принтере будет заметно ниже. Так как для рынков Европы, включая Россию, стоимость отпечатка для предприятий малой полиграфии является одним из определяющих факторов (хотя и далеко не единственным), эта модель была представлена только в виде ES.

Начиная с 2016 года модель ES9541 была заменена на модель Pro9541 чтобы избежать разночтений в наименованиях и предоставить возможность предлагать аппарат не только в рамках покопийных контрактов, как предполагается для устройств серии ES, но и в качестве обычного устройства, которое может быть приобретено отдельно без заключения покопийного контракта. Так как единственным отличием модели Pro9541 от модели ES9541 является ресурс тонер-картриджей (и, соответственно, изменённые номера заказа на них), то в дальнейшем вся приведённая информация в полной мере должна относиться к обоим устройствам и именуется поэтому просто 9541 без добавления ES или Pro.

Принтер не является дальнейшим развитием существующих до этого моделей серии С9000. Это глубокая и принципиальная переработка. Помимо уникальной для устройств этого сегмента возможности печатать 5-м цветом, принтер радикально отличается от своих предшественников ещё и тем, что в нём применяется система формирования изображения на промежуточном носителе. Если раньше ремень в цветных принтерах OKI исполнял только транспортировочную функцию, то в 9541 он является промежуточным носителем, на котором сначала за один проход формируется полноцветное изображение, а затем это изображение переносится на бумагу. Таким образом разносятся фотовалы и бумага, что исключает возникновение такого хорошо известного дефекта как серый фон на мелованной и глянцевой бумаге, а также улучшает точность сведения цветов. Очевидным недостатком решения является то, что любые дефекты ремня, включая отпечатки пальцев на его внешней поверхности, будут появляться на изображении, чего не было на других цветных принтерах OKI, в которых ремень и изображение между собой не соприкасались.

Однако самым заметным нововведением, всё-таки, становится 5й, плашечный, цвет. В принтере предусмотрена возможность установки белого или лакирующего прозрачного цвета, что позволяет создавать уникальные печатные материалы и выполнять работы, которые ранее были доступны только на оборудовании очень высокого класса или с использованием других технологий и тиражностей.

Белый тонер позволяет создавать белую подоснову для печати на темных носителях и получать сочные изображения с корректными цветами, в том числе с белыми элементами. Используя белый цвет можно создавать изображения на прозрачных носителях, в том числе на упаковках для единичных экземпляров. Тут важно понимать, что принтер позволяет создавать отдельные, единичные и персонализи-рованные отпечатки с белым тонером, при этом не требуется ни какая пост-обработка отпечатка, а сухой порошок в принтере, как известно, не может ни засохнуть ни забить печатный механизм.

Прозрачный тонер позволяет создавать выборочную или полную лакировку изображений, создавая глянцевый эффект, хорошо заметный на отсвет. Таким же образом могут быть созданы документы с защитой от подделки: скопировать прозрачный тонер ни как не получится. Интересно, что прозрачный тонер, нанесенный на одно и то же место многократно, становится матовым, при том, что само цветное изображение при повторных прогонах через печку, получает глянцевый блеск. То есть при многократном пропускании отпечатка с прозрачным тонером через принтер, нанося на каждом проходе новый слой прозрачного тонера, получается эффект матирования части изображения, при том что участки не покрытые прозрачным тонером обретают заметный глянцевый блеск (надо сказать, что изначально цветной отпечаток этого принтера обладает очень слабым глянцевым блеском, в отличие от отпечатков других цветных принтеров OKI).

Основные Технические Характеристики OKI PRO9541 / ES9541

Расходные материалы

Расходные материалы для этого принтера - это стандартный для цветников OKI набор элементов:

Тонер-картриджи. Представляют из себя пластиковые полые ёмкости с красящим порошком и нагнетателем в виде металлической спирали внутри. Стартовые тонер-картриджи имеют треугольное сечение и ресурс 24 000 страниц А4 (слева), покупные - прямоугольное сечение и ресурс 38 000 страниц А4 (справа). С введением серии Pro появились тонер-картриджи с ресурсом 51 000страниц для черного и 42 000 страниц для цветных. Последние подходят ТОЛЬКО в Pro9541 и не могут быть установлены в ES9541! Тонеры плашечных цветов имеют ресурс 10 000 страниц А4 (кроме прозрачного тонера для Pro9541, ресурс которого составляет 20 000 страниц). Тонер-картриджи от принтеров серии ES и Pro не подходят в принтеры серии С900, а вот обратная замена возможна - тонеры от C931 или C911 будут работать в принтере 9541. Ресурсы тонер-картриджей указываются по ISO/IEC 19798.

Тонер-картриджи защищены двух-контактным чипом, в котором сохраняется информация об остатке ресурса с тем, чтобы при перестановке частично использованного тонер-картрижа информация об остатке его ресурса корректно передавалась бы в принтер. Помимо чипа на тонер-картриджах есть цветовые ключи, представляющие из себя пластиковые штифты, расположенные в определенных позициях на поле ключа, которыми определяется цвет каждого тонера. Эти цветовые ключи не позволяют вставить тонер не на свою позицию, так как в принтере этим цветовым ключам соответствуют направляющие, пропускающие "свой" ключ и не пропускающие "чужой". На приведенном ниже рисунке в верхней части можно увидеть поле цветового ключа с установленными на нём двумя черными штифтами, а ниже - два контакта чипа.

Коды заказа тонер-картриджей:

45536511 - TONER-C-ES9431/9541 (Голубой)
45536510 - TONER-M-ES9431/9541 (Пурпурный)
45536509 - TONER-Y-ES9431/9541 (Желтый)
45536512 - TONER-K-ES9431/9541 (Черный)
45536428 - TONER-CLEAR-ES9541 (Прозрачный)
45536425 - TONER-W-ES9541 (Белый)

45536556 - TONER-K-Pro9431/Pro9541/Pro9542 - (ресурс 51000, Черный)
45536555 - TONER-C-Pro9431/Pro9541/Pro9542 - (ресурс 42000, Голубой)
45536554 - TONER-M-Pro9431/Pro9541/Pro9542 - (ресурс 42000, Пурпурный)
45536553 - TONER-Y-Pro9431/Pro9541 - (ресурс 42000, Жёлтый)
45536425 - TONER-WT-Pro9541 - (ресурс 10000, белый)
45536428 - TONER-CLEAR-Pro9541 - (ресурс 20000, прозрачный)

Печатные барабаны (фотобарабаны)

Печатные барабаны используются для формирования изображения - сначала электрографического на поверхности фотовала, а затем проявленного за счет тонера, для последующего переноса его на промежуточный ремень, с которого, в свою очередь, изображение переносится на бумагу. Барабаны размещены в принтере тандемно (один за другим) в горизонтальном направлении в следующем порядке слева-направо: плашечный, желтый, пурпурный, голубой, черный. Соответственно, на бумагу цвета попадают в обратном порядке: черный, голубой, пурпурный, желтый и поверх при соответствующем указании - плашечный (белый или прозрачный).

Ресурс фотобарабанов CMYK:

• до 76 000 листов при непрерывной печати,
• до 40 000 листов при печати 3х страниц на задание
• до 20 000 листов при печати по 1 странице на задание.

Фотобарабаны плашечного цвета имеют другие ресурсы:

• До 38 000 листов при непрерывной печати,
• До 20 000 листов при печати 3-х страниц на задание
• До 10 000 листов при печати по 1 странице на задание

Все ресурсы приводятся для формата А4 для односторонней печати и при подаче бумаги широкой стороной вперед (LEF = Long Edge Feed)

Как и тонер-картриджи, фотобарабаны защищены двухконтактным чипом и также имеют цветовые ключи, предотвращающие установку барабана не на своё место. Цветовые ключи в барабанах представляют из себя металлические штифты, устанавливаемые изнутри корпуса в определенные места направляющих (справа).

контактный чип на фотобарабане	цветовой ключ на фотобарабане

Коды заказа фотобарабанов:

45103721 - EP-CART-C-ES9431/9541 (Голубой)
45103720 - EP-CART-M-ES9431/9541 (Пурпурный)
45103719 - EP-CART-Y-ES9431/9541 (Желтый)
45103722 - EP-CART-K-ES9431/9541 (Черный)
45103724 - EP-CART-CLEAR-ES9541 (Прозрачный)
45103723 - EP-CART-W-ES9541 (Белый)

Эти же фотобарабаны (те же коды заказа) используются и в принтере Pro9541, но для них изменено описание следующим образом:

45103721 - EP-CART-C-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Голубой)
45103720 - EP-CART-M-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Пурпурный)
45103719 - EP-CART-Y-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Жёлтый)
45103722 - EP-CART-K-Pro9431/Pro9541/Pro9542 - (ресурс 40000, Чёрный)
45103724 - EP-CART-CLEAR-Pro9541 - (ресурс 20000, Прозрачный)
45103723 - EP-CART-WT-Pro9541 - (ресурс 20000, Белый)

На рисунке выше хорошо видно, что тонер-картриджи находятся на небольшом расстоянии от печатных картриджей. Соответственно в принтере есть проводник тонера для каждого цвета, который проводит тонер из тонер-картриджа, вниз в печатный картридж. В этом проводнике всегда есть довольно большая порция тонера, в связи с чем настоятельно не рекомендуется переставлять барабаны местами, и именно поэтому цветовые ключи барабанов сделаны металлическими и установлены в корпусе так, что их невозможно удалить или переставить местами. При вытаскивании фотобарабана из принтера в нижней части проводника тонера закрывается окошко, что предотвращает высыпание тонера из проводника.

Видеоинструкция по замене печатного барабана OKI ES9541

В отличие от других моделей цветных принтеров OKI, в которых извлечение всех расходных материалов осуществляется через верхнюю крышку, на этом принтере, как видно из фотографий этой статьи, расходники заменяются через переднюю крышку.

Верхняя крышка при этом вообще не открывается. А так как светодиодные линейки, создающие электростатическое изображение для каждого из цветов на фотовалах как и ранее, расположены над барабанами, возникает небольшое затруднение, которого не было ранее. Теперь линейки, если их нужно почистить, не так удобно доступны как ранее. Впрочем, вынув транспортный ремень (см. следующий абзац) их всё же можно почистить обычным способом при помощи салфетки, как, в частности, рекомендовано вот в этом ролике начиная с 2:05. Однако для этого есть ещё один способ - простой, удобный и даже незаметный на первый взгляд. Все фотобарабаны этого принтера оснащаются специальным язычком из мягкой резины, который размещен сверху на торце каждого фотобарабана непосредственно перед окном, через которое свет от светодиодной линейки попадает на фотовал:

Чистящий язычок на переднем торце фотобарабана для снятия остатков тонера со светодиодной линейки принтера OKI ES9541

Этот язычок при каждом извлечении фотобарабана и при его возврате на место протирает торец светодиодной линейки своего цвета и тем самым удаляет с неё частички тонера и грязь, которые туда могут попасть:

Торец светодиодной линейки протирается язычком, размещенным на фотобарабане при его извлечении и установке

Таким образом простое и удобное решение незаметно снимает проблему и избавляет от необходимости чистить светодиодные линейки вручную. Факт того, что чистящий язычок размещен на расходном материале, который будет периодически заменяться, обеспечивает гарантированное отсутствие проблемы с загрязнением линейки в течение всего срока службы принтера. Так что если на изображении вдруг появились светлые полосы вдоль движения листа, первое, что следует сделать на этом принтере - просто выдвинуть и задвинуть обратно фотобарабаны!

Трансферный ремень

В отличие от всех существующих до этого в цветных принтерах ремней, этот является не транспортным, а трансферным, то есть через него изображение переносится с барабанов на бумагу. Как и ранее, внутри ремня под каждым из цветов размещается трансферный ролик, благодаря которому изображение с каждого барабана переносится на ремень. После того, как все изображения попали на ремень, осуществляется второй общий перенос изображения с ремня на бумагу. Для этого используется отдельный трансферный ролик, который расположен в той же выдвижной секции, где находится и печка.

Отработанный тонер со всех барабанов собирается в ремень, внутри которого размещен бункер сбора отработки, вытаскиваемый отдельно от ремня и являющийся самостоятельным расходным материалом. Ресурс трансферного ремня составляет до 150 000 страниц А4, поданных длинным краем вперед при печати 3х страниц на задание. Трансферный ремень оснащен 2-х контактным чипом, в который постоянно записывается остаток его ресурса, благодаря чему при перестановке ремня в другой принтер его ресурс будет корректно отсчитываться.

Код заказа трансферного ремня:

45531213 - BELT-UNIT-C931/ES9431/9541 (эта позиция снята с производства в 2016 году и заменена на следующую:

Вместе с принтером Pro9541 был представлен обновлённый ремень с новым кодом заказа и описанием. Этот ремень подходит как к Pro9541, так и к ES9541:

45531223 - BELT-Pro9431/Pro9541/Pro9542

Видеоинструкция по замене трансферного ремня и ролика 2-го переноса на OKI ES9541

Печка

Блок термического закрепления. В принтере используется печка нового типа с верхним нагревателем ремня. Ремень нагревается специальным термоэлементом, размещенным внутри ремня. Там же расположены и датчики температуры. Печка защищена двух-контактным чипом, в который постоянно записывается остаток её ресурса, благодаря чему при перестановке печки в другой принтер её ресурс будет корректно отсчитываться.

Ресурс печки - 150 000 страниц А4 при печати 3х страниц на задание.

Код заказа печки - 45531113 - FUSER-UNIT-C931/ES9431/9541

С началом выпуска принтера Pro9541 изменилось описание к этой печке и теперь оно звучит так:

45531113 - FUSER-Pro9431/Pro9541/Pro9542 - очевидно, что печка может использоваться и в ES и в Pro.

Бункер сбора отработанного тонера

Расположен внутри трансферного ремня и представляет из себя полую коробку с нагнетающей пружиной внутри, в которую выводится тонер, не попавший на печать.

Внутри бункера сбора отработки кроме нагнетающей пружины ничего нет. Световоды, показанные на изображении, на самом деле расположены сверху бункера и лишь своими торцами с поворотом входят внутрь бункера.

Тонер собирается как с барабанов, так и с самого ремня, внутри которого и находится бункер. Благодаря такому расположению механизм вывода отработки упрощён и размещен внутри трансферного ремня. На бункере расположены световоды, которые проводят свет внутрь корпуса бункера, а в корпусе трансферного ремня - оптопара напротив этих световодов.

Торцы световодов на бункере сбора отработки. В трансферном ремне напротив них расположена оптопара.

Когда бункер переполняется, зазор между световодами перекрывается отработанным тонером, из-за чего размыкается оптическая цепь и свет от оптопары перестаёт приходить на приемник оптопары, что сигнализирует о состоянии "Бункер переполнен" и принтер выдает сообщение о необходимости замены бункера отработки.

Зазор между световодами внутри бункера сбора отработки, перекрывающийся тонером,
который заполняет бункер отработки, вызывая состояние Toner Waste Box Full

Как только устанавливается новый бункер с восстановленной оптической цепью (торцы световодов которого не перекрыты), счетчик бункера сбрасывается (автоматически при этом пропадает и ошибка, говорящая о заполнении бункера) и отсчет ресурса бункера отработки начинается по новой. В случае если бункер не заменяется, а опорожняется (рекомендую тщательно взвесить целесообразность подобного действия, принимая во внимание стоимость бункера и неизбежные проблемы, которые возникнут при попытке избавиться от такого количества тонера, которое собирается в бункере), необходимо тщательно протереть торцы световодов, чтобы они хорошо проводили свет.

Ресурс бункера сбора отработанного тонера - 40 000 страниц А4 при 5% заполнении
Код заказа бункера сбора отработки: 45531503 - WTBOX-UNIT-C931/ES9431/9541
После начала производства Pro9541 описание было изменено следующим образом:

45531503 - WTBOX-Pro9431/Pro9541/Pro9542

Видеоинструкция по замене бункера сбора отработанного тонера OKI ES9541

Комплекты плашечных цветов.

Этот элемент, естественно, не входит в обычный набор расходных материалов, привычных по другим принтерам OKI, так как именно плашечный комплект и использует 5-ю секцию печати. Выше уже были упомянуты 2 элемента этого комплекта - тонер-картридж и фотокартридж. Третьим элементом является проводник тонера от тонер-картриджа в фотокартридж (как и в случае других цветов, между тонером и барабаном существует зазор, который необходимо преодолеть тонеру), который называется Spot Color Duct.

Комплектов плашечного цвета по состоянию на май 2014 г. существует два - комплект белого цвета и комплект лакирующего прозрачного цвета. В каждый из комплектов входят все 3 элемента - Тонер-картридж, Фотокартридж и Проводник Тонера! Обратите внимание, что вместе с принтером не поставляется ни один из вышеуказанных комплектов, при этом принтер не способен работать без установленного 5-го цвета, то есть для запуска принтера необходимо отдельно приобрести хотя бы один из этих комплектов! Коды заказа комплектов плашечного цвета следующие:

45531313 - ES9411 OELSpotColorKIT W - комплект белого плашечного цвета
45531413 - ES9411 OELSpotColorKIT CL - комплект прозрачного плашечного цвета

После начала производства принтеров серии Pro коды заказа и описания этих элементов не изменились.

Другие ресурсные элементы:

• Трансферный ролик

  Ролик второго переноса, который находится в том же выдвижном лотке, что и печка. Этот ролик предназначен для второго переноса изображения. Благодаря этому ролику тонер переносится с трансферного ремня на бумагу в виде полностью сформированного изображения, которое необходимо лишь закрепить в печке. Ролик не является официальным расходным материалов. Его замена рекомендована авторизованным сервисным центром, хотя сама процедура замены проста, о чем можно судить из видеоролика, приведенного ниже. Его ресурс составляет 150 000 страниц А4 и он должен заменяться одновременно с трансферным ремнем. У трансферного ролика при работе существует 3 положения:



  1 - домашнаяя позиция (открыто)
  2 - позиция для работы с обычной бумагой
  3 - позиция для работы с толстой бумагой

  Переключение позиций осуществляется при обратном вращении привода трансферного ролика. Переключение происходит либо при обнаружении толстой бумаги датчиком толщины, либо если толстая бумага указана в драйвере при печати. Заказать трансферный ролик можно только в авторизованном по устройствам данного типа сервисном центре.
  Кода заказа трансферного ролика - 2381123P0001 - 20624FWR1.0-5-405 C931
  Этот ролик, также, идет в комплекте с трансферным ремнем и заменяется вместе с ним.

• Ролики подачи бумаги из лотков. Существуют 2 типа роликов: Ролики подачи из основного лотка (они же используются на всех дополнительных лотках) и ролики подачи из обходного лотка. Их ресурс - 120 000 страниц А4. Заказ и замена любых из этих роликов должны осуществляться авторизованным сервисным центром. Процедура замены роликов показаны в следующих видео-материалах:

Замена роликов подачи бумаги основного и дополнительных лотков на OKI ES9541

Замена роликов подачи бумаги обходного (многоцелевого) лотка на OKI ES9541

Эти элементы не являются расходными материалами. Их замена должна осуществляться в рамках сервисного обслуживания авторизованным сервисным персоналом, хотя конструктивно они созданы так, что самостоятельная замена не представляет сложностей. Однако приобрести эти узлы можно только в качестве запасных частей в авторизованных сервис-центрах, в отличие от перечисленных выше расходных материалов, которые можно приобрести у дилеров. Ниже приводится перечень роликов с кодами заказа, а также места их размещения в соответствующем узле.

В отличие от всех существующих до этого цветных принтеров OKI, в этой модели изображение переносится с барабанов не напрямую на бумагу, а через промежуточный трансферный ремень: изображения с каждого фотобарабана сначала попадают на трансферный ремень, где в итоге формируется полноцветное изображение, а потом уже готовое изображение при помощи трансферного ролика (ролика второго переноса), размещенного под ремнём и находящегося в выдвижном блоке сбоку, там же, где и печка, переносится на носитель, который после этого попадает в печку и закрепляется.

Перенос изображения в OKI ES9541 через промежуточный трансферный ремень

Такое решение с двойным переносом призвано улучшить качество печати следующим образом:

• Заметное уменьшение серого фона при работе с глянцевыми и мелованными носителями

• Улучшение качества сведения цветов при использовании плотных носителей

• Улучшение переноса изображения для более широкого спектра носителей

Дуплекс является неотъемлемой составляющей принтера. В дуплексе принтер может работать с бумагой плотностью до 320г/кв.м. Конструкция дуплекса, помимо разворота бумаги подразумевает и механизм печати в два прохода (см.ниже) для нанесения белого тонера под основные цвета.

Конструкция дуплекса OKI 9541 для двухсторонней и двухпроходной печати

Режим обычной дуплексной печати (двигающаяся по маршруту бумаги "пилюля" :) сделана для наглядной иллюстрации лицевой и оборотной стороны).

Дуплекс OKI 9541 - режим двухсторонней печати

Режим двухпроходной печати для размещения белого под остальными цветами. В данном режиме носитель (а на анимации - "пилюля") дважды проходит через печку, на первом проходе получая с трансферного ремня только белый тонер, а на втором - все остальные цвета CMYK:

Дуплекс OKI 9541 - режим двухпроходной печати для нанесения белого тонера под основными цветами

Еще одним заметным изменением конструкции этого принтера по сравнению с существующими моделями является фиксатор направляющих в лотке ручной подачи (многоцелевой лоток). Это изменение особенно важно в свете того, что принтер способен работать с гораздо более плотной бумагой, чем все его предшественники. Для такой плотной бумаги не составляет труда сдвинуть направляющие при движении, что в итоге вызовет перекос изображения на отпечатке. Чтобы этого не происходило, на правой направляющей многоцелевого лотка выполнен специальный фиксатор (рычажок синего цвета на рисунке ниже), который позволяет зафиксировать направляющие на месте и избежать перекоса носителя в процессе его подачи в принтер.

Многоцелевой лоток OKI ES9541 с фиксатором направляющих для бумаги

Стоит, также, отметить, что основной и дополнительные лотки этого принтера позволяют вмещать бумагу формата SRA3 и подавать из них носители плотностью до 320г/кв.м, что будет позитивно оценено теми, кто работает с такой бумагой. Надо сказать, что возможность подачи бумаги SRA3 из основного лотка является очень редкой, если не уникальной особенностью этого принтера. Так, к примеру, в основной лоток принтера Xerox Phaser 7800, схожего с 9541 по основным характеристикам (кроме, конечно, возможности печати 5-м цветом), такая бумага не влезает:

Бумага формата SRA3 легко вмещается в основной лоток принтера OKI ES9541 но не может быть поместиться в лотке других принтеров, например в Xerox Phaser 7800

Выравниватель отпечатков (Decurler)

Ещё одна полезная и приятная особенность устройства - разравниватель отпечатков. Благодаря ему отпечатки выходят из принтера прямыми, не закручиваясь, как это бывает даже на сравнительно дорогих и профессиональных устройствах:

Бумага ColorPlan 270 г/м2 на выходе из Xerox Color 550	Бумага ColorPlan 270 г/м2 на выходе из OKI 9541

Для получения такого результата сразу после выхода из печки отпечаток попадает в выравниватель, представляющий из себя два ролика: верхний металлический, а нижний из мягкого материала. При проходе через выравниватель бумага распрямляется, благодаря чему отпечатки становятся ровными и аккуратными.

Место размещения выравнивателя - сразу после выхода из печки	Выравниватель - отдельный элемент состоящий из двух валов

Контроллер EFI Fiery

В качестве дополнительной опции для OKI 9541 (а также и 9431/C931/911) предлагается растровый процессор (RIP) Fiery FX, который представляет из себя программу EFI Fiery XF ver 5.0 предустановленную на компьютер, что вместе и составляет опцию [45592303] - Fiery XF-C9x1, которую можно заказать дополнительно.

Компьютер представляет из себя обычный персональный компьютер фирмы Fujitsu Siemens с установленной на него операционной системой Windows 7 64 бит и сервером Fiery XF. Технические характеристики компьютера следующие:

Для корректной работы с контроллером Fiery XF необходимо установить XF-клиент с диска, идущего в комплекте поставки!

Смена языка панели управления (русификация панели управления OKI 9541)

Как и на остальных принтерах и МФУ OKI, смена языка панели управления делается при помощи программной утилиты, которая называется "Panel Language Setup" (Настройка языка панели). Эта утилита находится на диске, поставляемом вместе с принтером, а также может быть загружена с официального веб-сайта OKI отдельно в версии для Windows и для Mac OSX. Запустив утилиту достаточно выбрать необходимый язык (в том числе - Русский) из списка, после чего необходимые команды будут отправлены на принтер (он должен быть включен и подключен к компьютеру через USB или сеть). Принтер необходимо будет выключить и вновь включить - он запустится уже с измененным языком панели управления. Обратите внимание, что самые первые надписи при начале загрузки всё равно будут идти на Английском! Это нормально - дождитесь полной загрузки принтера. После переключения языка панели управления не только экран будут русифицирован, но и распечатанные меню принтера также будут на выбранном языке.

Для более детального ознакомления с 9541 и его "младшим братом" - четырехцветным устройством на этой же аппаратной платформе, рекомендую посмотреть 12-минутный ролик, из которого можно будет понять устройство принтеров, ознакомиться с расходными материалами и посмотреть на отпечатки.

Заканчивая разговор о технологии, будет уместным добавить, что вместе с появлением этого движка в стандартный список фатальных и сервисных ошибок добавился довольно большой кусок новых ошибок с четырехзначными номерами. Полный список ошибок, включающий и эти новые ошибки, как всегда размещен на соответствующей странице. Обратите внимание, что в других местах, где приводятся списки фатальных ошибок для принтеров OKI, эти новые ошибки скорее всего ещё не скопипастили!

Работа с плашечными (spot) цветами.

Выбор мест нанесения плашечных цветов зависит от настроек драйвера:

Как видно, плашечным цветом можно закрасить либо всю страницу, либо все элементы изображения, включая пробелы, либо все элементы изображения без учета пробелов. Также можно печатать тонером плашечного цвета вместо всех остальных цветов. В этом случае всё изображение будет переведено в монохромное и будет напечатано только плашечным цветом. Это единственный способ получить растрирование плашечного цвета (во всех остальных случаях плашечный цвет накладывается со 100% заполнением). Наконец, самый "дизайнерский" вариант - Характеристики приложения. В этом случае при помощи приложения (Иллюстратор, Фотошоп) необходимо создать верстку и на ней определить - на каких местах должен выборочно размещаться плашечный цвет. Для создания такой верстки настоятельно рекомендую воспользоваться официальным описанием, размещенным на сайте OKI.RU, в котором подробно на русском и с иллюстрациями написано - что и как нужно сделать, чтобы определить плашечные цвета в вёрстке.

Белый тонер в принтере OKI ES9541 может наноситься как поверх основных цветов (нормальный режим печати), так и под основные цвета (двух-проходный режим печати). Прозрачный тонер наносится только поверх основных цветов, создавая выборочное поверхностное глянцевание. Выбор способа нанесения белого также осуществляется при помощи настроек драйвера:

При выборе режима "Печать белого под цветом" принтер сначала нанесет на лист бумаги белый цвет (на те места, которые определены настройкой, описанной выше), далее, пропустит носитель через печку, где белый тонер закрепится и запустит его через механизм дуплекса на второй круг для нанесения цветов CMYK (см анимацию выше). При этом необходимо учитывать, что в зависимости от свойств носителя и его тенденции изменять габариты при проходе через печку, может возникать несведение белого и остальных цветов. Рекомендую перед выполнение такой печати поэкспериментировать с носителем и при необходимости внести необходимые корректировки в вёрстку. При печати белым поверх CMYK проблема с несведением отпадает. В силу особенностей тонера, используемого в этом принтере, на май 2014 года не рекомендуется использовать отпечатки, полученные на этом принтере для термотрансфера. Однако производители термотрансферных бумаг и производитель тонера работают над созданием специализированного носителя и изменением рецептуры тонера, которые можно было бы уверенно использовать с этим принтером, учитывая его безусловно привлекательные свойства по созданию изображений для термотрансфера.

Длины окружностей для определения источника периодического дефекта печати:
