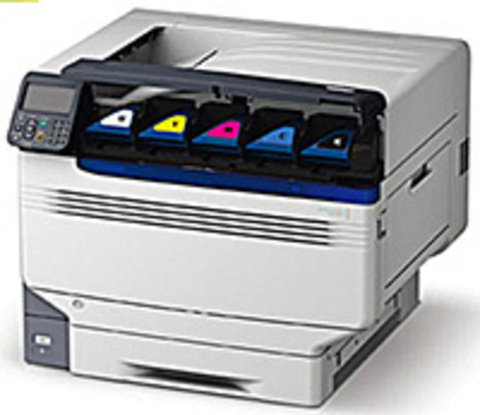

Принтер ES9541 является первым устройством в продуктовой линейки фирмы OKI официально предназначенным для нужд полиграфии. Несмотря на то, что многие компании, занимающиеся оперативной полиграфией, хорошо знают цветные принтеры OKI благодаря их отличной возможности работать с плотными и фактурными бумагами, все существовавшие до сих по принтеры являлись чисто офисными устройствами. Изначально принтер планировалось поставлять под названием OKI C941 (под этим названием эта модель и продается на рынке США). Однако позже для европейского рынка, с учётом реалий и конкурентной обстановки, было принято решение выводить эту модель в составе т.н.Executive Series. Устройства этой серии спозиционированы таким образом, что сам аппарат обладает более высокой ценой по сравнению со своим аналогом из линейки "С", но при этом стоимость отпечатка на этом принтере будет заметно ниже. Так как для рынков Европы, включая Россию, стоимость отпечатка для предприятий малой полиграфии является одним из определяющих факторов (хотя и далеко не единственным), эта модель была представлена только в виде ES.
Белый тонер позволяет создавать белую подоснову для печати на темных носителях и получать сочные изображения с корректными цветами, в том числе с белыми элементами. Используя белый цвет можно создавать изображения на прозрачных носителях, в том числе на упаковках для единичных экземпляров. Тут важно понимать, что принтер позволяет создавать отдельные, единичные и персонализи-рованные отпечатки с белым тонером, при этом не требуется ни какая пост-обработка отпечатка, а сухой порошок в принтере, как известно, не может ни засохнуть ни забить печатный механизм.
Основные Технические Характеристики ES9541
Расходные материалы для этого принтера - это стандартный для цветников OKI набор элементов:
Тонер-картриджи защищены двух-контактным чипом, в котором сохраняется информация об остатке ресурса с тем, чтобы при перестановке частично использованного тонер-картрижа информация об остатке его ресурса корректно передавалась бы в принтер. Помимо чипа на тонер-картриджах есть цветовые ключи, представляющие из себя пластиковые штифты, расположенные в определенных позициях на поле ключа, которыми определяется цвет каждого тонера. Эти цветовые ключи не позволяют вставить тонер не на свою позицию, так как в принтере этим цветовым ключам соответствуют направляющие, пропускающие "свой" ключ и не пропускающие "чужой". На приведенном ниже рисунке в верхней части можно увидеть поле цветового ключа с установленными на нём двумя черными штифтами, а ниже - два контакта чипа.
Коды заказа тонер-картриджей: 45536511 - TONER-C-ES9431/9541 (Голубой) Печатные барабаны (фотобарабаны) Печатные барабаны используются для формирования изображения - сначала электрографического на поверхности фотовала, а затем проявленного за счет тонера, для последующего переноса его на промежуточный ремень, с которого, в свою очередь, изображение переносится на бумагу. Барабаны размещены в принтере тандемно (один за другим) в горизонтальном направлении в следующем порядке слева-направо: плашечный, желтый, пурпурный, голубой, черный. Соответственно, на бумагу цвета попадают в обратном порядке: черный, голубой, пурпурный, желтый и поверх при соответствующем указании - плашечный (белый или прозрачный). до 76 000 листов при непрерывной печати, Фотобарабаны плашечного цвета имеют другие ресурсы: Все ресурсы приводятся для формата А4 для односторонней печати и при подаче бумаги широкой стороной вперед (LEF = Long Edge Feed) Как и тонер-картриджи, фотобарабаны защищены двухконтактным чипом и также имеют цветовые ключи, предотвращающие установку барабана не на своё место. Цветовые ключи в барабанах представляют из себя металлические штифты, устанавливаемые изнутри корпуса в определенные места направляющих (справа).
Коды заказа фотобарабанов: 45103721 - EP-CART-C-ES9431/9541 (Голубой)
На рисунке выше хорошо видно, что тонер-картриджи находятся на небольшом расстоянии от печатных картриджей. Соответственно в принтере есть проводник тонера для каждого цвета, который проводит тонер из тонер-картриджа, вниз в печатный картридж. В этом проводнике всегда есть довольно большая порция тонера, в связи с чем настоятельно не рекомендуется переставлять барабаны местами, и именно поэтому цветовые ключи барабанов сделаны металлическими и установлены в корпусе так, что их невозможно удалить или переставить местами. При вытаскивании фотобарабана из принтера в нижней части проводника тонера закрывается окошко, что предотвращает высыпание тонера из проводника. Трансферный ремень
В отличие от всех существующих до этого в цветных принтерах ремней, этот является не транспортным, а трансферным, то есть через него изображение переносится с барабанов на бумагу. Как и ранее, внутри ремня под каждым из цветов размещается трансферный ролик, благодаря которому изображение с каждого барабана переносится на ремень. После того, как все изображения попали на ремень, осуществляется второй общий перенос изображения с ремня на бумагу. Для этого используется отдельный трансферный ролик, который расположен в той же выдвижной секции, где находится и печка. Отработанный тонер со всех барабанов собирается в ремень, внутри которого размещен бункер сбора отработки, вытаскиваемый отдельно от ремня и являющийся самостоятельным расходным материалом. Ресурс трансферного ремня составляет до 150 000 страниц А4, поданных длинным краем вперед при печати 3х страниц на задание. Трансферный ремень оснащен 2-х контактным чипом, в который постоянно записывается остаток его ресурса, благодаря чему при перестановке ремня в другой принтер его ресурс будет корректно отсчитываться. Код заказа трансферного ремня: Печка Блок термического закрепления. В принтере используется печка нового типа с верхним нагревателем ремня. Ремень нагревается специальным термоэлементом, размещенным внутри ремня. Там же расположены и датчики температуры. Печка защищена двух-контактным чипом, в который постоянно записывается остаток её ресурса, благодаря чему при перестановке печки в другой принтер её ресурс будет корректно отсчитываться.
Ресурс печки - 150 000 страниц А4 при печати 3х страниц на задание. Бункер сбора отработанного тонера Расположен внутри трансферного ремня и представляет из себя полую коробку с нагнетающей пружиной внутри, в которую выводится тонер, не попавший на печать.
Тонер собирается как с барабанов, так и с самого ремня, внутри которого и находится бункер. Благодаря такому расположению механизм вывода отработки упрощён и размещен внутри трансферного ремня. Бункер также защищен чипом, но несколько опосредовано. Сам чип находится на заднем торце трансферного ремня. На бункере расположены световоды, которые проводят свет внутрь корпуса бункера, а в корпусе трансферного ремня - оптопара напротив этих световодов.
Когда бункер переполняется, зазор между световодами перекрывается отработанным тонером, из-за чего размыкается оптическая цепь и свет от оптопары перестаёт приходить на приемник оптопары, что сигнализирует о состоянии "Бункер переполнен" и блокирует чип.
Как только устанавливается новый бункер с восстановленной оптической цепью (торцы световодов которого не перекрыты), чип сбрасывается и отсчет ресурса бункера отработки начинается по новой. В случае если бункер не заменяется, а опорожняется (рекомендую тщательно взвесить целесообразность подобного действия, принимая во внимание стоимость бункера и неизбежные проблемы, которые возникнут при попытке избавиться от такого количества тонера, которое собирается в бункере), необходимо тщательно протереть торцы световодов, чтобы они хорошо проводили свет. Ресурс бункера сбора отработанного тонера - 40 000 страниц А4 при 5% заполнении Комплекты плашечных цветов. Этот элемент, естественно, не входит в обычный набор расходных материалов, привычных по другим принтерам OKI, так как именно плашечный комплект и использует 5-ю секцию печати. Выше уже были упомянуты 2 элемента этого комплекта - тонер-картридж и фотокартридж. Третьим элементом является проводник тонера от тонер-картриджа в фотокартридж (как и в случае других цветов, между тонером и барабаном существует зазор, который необходимо преодолеть тонеру), который называется Spot Color Duct.
Комплектов плашечного цвета по состоянию на май 2014 г. существует два - комплект белого цвета и комплект лакирующего прозрачного цвета. В каждый из комплектов входят все 3 элемента - Тонер-картридж, Фотокартридж и Проводник Тонера! Обратите внимание, что вместе с принтером не поставляется ни один из вышеуказанных комплектов, при этом принтер не способен работать без установленного 5-го цвета, то есть для запуска принтера необходимо отдельно приобрести хотя бы один из этих комплектов! Коды заказа комплектов плашечного цвета следующие: 45531313 - ES9411 OELSpotColorKIT W - комплект белого плашечного цвета Другие ресурсные элементы:
Эти элементы не являются расходными материалами. Их замена должна осуществляться в рамках сервисного обслуживания авторизованным сервисным персоналом, хотя конструктивно они созданы так, что самостоятельная замена не представляет сложностей. Однако приобрести эти узлы можно только в качестве запасных частей в авторизованных сервис-центрах, в отличие от перечисленных выше расходных материалов, которые можно приобрести у дилеров. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В отличие от всех существующих до этого цветных принтеров OKI, в этой модели изображение переносится с барабанов не напрямую на бумагу, а через промежуточный трансферный ремень:
Дуплекс является неотъемлемой составляющей принтера. В дуплексе принтер может работать с бумагой плотностью до 320г/кв.м. Конструкция дуплекса, помимо разворота бумаги подразумевает и механизм печати в два прохода (см.ниже) для нанесения белого тонера под основные цвета.
Режим обычной дуплексной печати (двигающаяся по маршруту бумаги "пилюля" :) сделана для наглядной иллюстрации лицевой и оборотной стороны).
Режим двухпроходной печати для размещения белого под остальными цветами. В данном режиме носитель (а на анимации - "пилюля") дважды проходит через печку, на первом проходе получая с трансферного ремня только белый тонер, а на втором - все остальные цвета CMYK:
Еще одним заметным изменением конструкции этого принтера по сравнению с существующими моделями является фиксатор направляющих в лотке ручной подачи (многоцелевой лоток). Это изменение особенно важно в свете того, что принтер способен работать с гораздо более плотной бумагой, чем все его предшественники. Для такой плотной бумаги не составляет труда сдвинуть направляющие при движении, что в итоге вызовет перекос изображения на отпечатке. Чтобы этого не происходило, на правой направляющей многоцелевого лотка выполнен специальный фиксатор (рычажок синего цвета на рисунке ниже), который позволяет зафиксировать направляющие на месте и избежать перекоса носителя в процессе его подачи в принтер.
Стоит, также, отметить, что основной и дополнительные лотки этого принтера позволяют вмещать бумагу формата SRA3 и подавать из них носители плотностью до 320г/кв.м, что будет позитивно оценено теми, кто работает с такой бумагой. Надо сказать, что возможность подачи бумаги SRA3 из основного лотка является очень редкой, если не уникальной особенностью этого принтера. Так, к примеру, в основной лоток принтера Xerox Phaser 7800, схожего с ES9541 по основным характеристикам (кроме, конечно, возможности печати 5-м цветом), такая бумага не влезает:
В качестве дополнительной опции для OKI ES9541 (а также и ES9431/C931)предлагается растровый процессор (RIP) Fiery FX, который представляет из себя программу EFI Fiery XF ver 5.0 предустановленную на компьютер, что вместе и составляет опцию [45592303] - Fiery XF-C9x1, которую можно заказать у партнеров OKI. Компьютер представляет из себя обычный персональный компьютер фирмы Fujitsu Siemens с установленной на него операционной системой Windows 7 64 бит и сервером Fiery XF. Технические характеристики компьютера следующие:
Для корректной работы с контроллером Fiery XF необходимо установить XF-клиент с диска, идущего в комплекте поставки! Смена языка панели управления (русификация панели управления OKI ES9541)
Для более детального ознакомления с ES9541 и его "младшим братом" - четырехцветным устройством на этой же аппаратной платформе, рекомендую посмотреть 12-минутный ролик, из которого можно будет понять устройство принтеров, ознакомиться с расходными материалами и посмотреть на отпечатки. Выбор мест нанесения плашечных цветов зависит от настроек драйвера:
Как видно, плашечным цветом можно закрасить либо всю страницу, либо все элементы изображения, включая пробелы, либо все элементы изображения без учета пробелов. Также можно печатать тонером плашечного цвета вместо всех остальных цветов. В этом случае всё изображение будет переведено в монохромное и будет напечатано только плашечным цветом. Это единственный способ получить растрирование плашечного цвета (во всех остальных случаях плашечный цвет накладывается со 100% заполнением). Наконец, самый "дизайнерский" вариант - Характеристики приложения. В этом случае при помощи приложения (Иллюстратор, Фотошоп) необходимо создать верстку и на ней определить - на каких местах должен выборочно размещаться плашечный цвет. Для создания такой верстки настоятельно рекомендую воспользоваться официальным описанием, размещенным на сайте OKI.RU, в котором подробно на русском и с иллюстрациями написано - что и как нужно сделать, чтобы определить плашечные цвета в вёрстке. Белый тонер в принтере OKI ES9541 может наноситься как поверх основных цветов (нормальный режим печати), так и под основные цвета (двух-проходный режим печати). Прозрачный тонер наносится только поверх основных цветов, создавая выборочное поверхностное глянцевание. Выбор способа нанесения белого также осуществляется при помощи настроек драйвера:
При выборе режима "Печать белого под цветом" принтер сначала нанесет на лист бумаги белый цвет (на те места, которые определены настройкой, описанной выше), далее, пропустит носитель через печку, где белый тонер закрепится и запустит его через механизм дуплекса на второй круг для нанесения цветовCMYK (см анимацию выше). При этом необходимо учитывать, что в зависимости от свойств носителя и его тенденции изменять габариты при проходе через печку, может возникать несведение белого и остальных цветов. Рекомендую перед выполнение такой печати поэкспериментировать с носителем и при необходимости внести необходимые корректировки в вёрстку. При печати белым поверх CMYK проблема с несведением отпадает. В силу особенностей тонера, используемого в этом принтере, на май 2014 года не рекомендуется использовать отпечатки, полученные на этом принтере для термотрансфера. Однако производители термотрансферных бумаг работают над созданием специализированного носителя, который можно было бы уверенно использовать с этим принтером, учитывая его безусловно привлекательные свойства по созданию изображений для термотрансфера. Длины окружностей для определения источника периодического дефекта печати:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стоимость печати В связи с тем, что принтеры серии ES предназначены только для проектных сделок, ценовая информация по ним, а также расходным материалам для них, не может быть размещена в открытом доступе. Для получения информации о ценах и расчете себестоимости печати просьба обращаться к партнерам, авторизованным для продаж этих устройств - см. следующий параграф. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ВНИМАНИЕ: Для продажи устройств данного класса создана отдельная категория дилеров - Graphic Arts Specialist (Специалист по полиграфической продукции OKI) - компании, прошедшие специальное обучение и способные осуществлять поддержку работоспособности этих устройств. Компания Инк-Маркет является одним из официальных партнеров OKI имеющих статус: Graphic Arts Specialist Страница ES9541 на официальном сайте OKI.RU Отчет об использовании принтера ES9541 в печатном салоне ОтТИСк - одна из первых машин, приехавших в Россию, была протестирована профессионалами. О результатах тестирования они рассказали на портале ПЕЧАТНИК.КОМ Драйверы для печати: Базовое руководство пользователя Микрокод (прошивка) принтера и утилита для перепрошивки (напоминаю, что пароль администратора, который запрашивается при перепрошивке, это 6 латинских букв "a"). Подробнее об утилите прошивки и о ее русификации можно прочитать в отдельной статье. Утилита смены языка панели управления принтера для Windows и для Mac OSX Утилита сетевой печати OKI LPR 5.1.3 © KudesNIK.NET 2014 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание устройства
Принтер не является дальнейшим развитием существующих до этого моделей серии С9000. Это глубокая и принципиальная переработка. Помимо уникальной для устройств этого сегмента возможности печатать 5-м цветом, принтер радикально отличается от своих предшественников ещё и тем, что в нём применяется система формирования изображения на промежуточном носителе. Если раньше ремень в цветных принтерах OKI исполнял только
Однако самым заметным нововведением, всё-таки, становится 5й, плашечный, цвет. В принтере предусмотрена возможность установки белого или лакирующего прозрачного цвета, что позволяет создавать уникальные печатные материалы и выполнять работы, которые ранее были доступны только на оборудовании очень высокого класса или с использованием других технологий и тиражностей.
Прозрачный тонер позволяет создавать выборочную или полную лакировку изображений, создавая глянцевый эффект, хорошо заметный на отсвет. Таким же образом могут быть созданы документы с защитой от подделки: скопировать прозрачный тонер ни как не получится. Интересно, что прозрачный тонер, нанесенный на одно и то же место многократно, становится матовым, при том, что само цветное изображение при повторных прогонах через печку, получает глянцевый блеск. То есть при многократном пропускании отпечатка с прозрачным тонером через принтер, нанося на каждом проходе новый слой прозрачного тонера, получается эффект матирования части изображения, при том что участки не покрытые прозрачным тонером обретают заметный глянцевый блеск (надо сказать, что изначально цветной отпечаток этого принтера обладает очень слабым глянцевым блеском, в отличие от отпечатков других цветных принтеров OKI).
Тонер-картриджи. Представляют из себя пластиковые полые ёмкости с красящим порошком и нагнетателем в виде металлической спирали внутри. Стартовые тонер-картриджи имеют треугольное сечение и ресурс 24 000 страниц А4 (слева), покупные - прямоугольное сечение и ресурс 38 000 страниц А4 (справа). Тонеры плашечных цветов имеют ресурс 10 000 страниц А4. Тонер-картриджи от принтеров серии ES не подходят в принтеры серии С900, а вот обратная замена возможна - тонеры от C931 будут работать в принтере ES9541 иES9431. Ресурсы тонер-картриджей указываются по ISO/IEC 19798.
Контроллер EFI Fiery
