У порошковой печати металлом есть неприятная особенность: результат виден в самом конце. Деталь растёт внутри закрытой камеры, под слоем порошка, и оператор до финала не знает, соответствует ли геометрия модели. Сборка идёт часами и сутками, поэтому ошибка, допущенная на первых слоях, обходится в целую смену работы установки плюс порошок и газ.
Ответ на это — системы послойного контроля (in-situ monitoring): они снимают состояние каждого слоя прямо в процессе и позволяют принять решение до того, как машина отработает впустую. Свежий пример внедрения хорошо показывает, что именно такая система умеет ловить.
Что происходило на первой же сборке

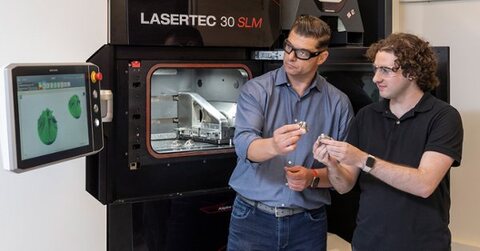

Инженерный центр Digital Engineering Hub (DEHub) при университете Роуэна в Нью-Джерси установил новую машину для селективного лазерного плавления — DMG Mori Lasertec 30 SLM US — и подключил к ней систему послойной инспекции Fringe компании Phase3D начиная с самой первой печати.
На первой сборке система показала отклонение почти сразу: первые 60 слоёв формировались только по контурам — заполнение и поддержки не проплавлялись. То есть лазер отрабатывал внешние обводы сечения, а внутренняя штриховка пропускалась.
Без данных послойного контроля добросовестный оператор в такой ситуации, скорее всего, остановил бы печать из осторожности — просто потому, что непонятно, что происходит внутри камеры. Здесь команда договорилась о критериях продолжения: печать не прерывают, пока карты высот не покажут выступы деталей, аномальное вспучивание, неправильное покрытие порошком или иные признаки того, что деталь формируется некорректно; при появлении любого из них сборку отменяют немедленно. Мониторинг вели по этим правилам — и сборка завершилась успешно.
Почему «только контуры» — это опасно для машины
Здесь стоит отдельно пояснить общий механизм, знакомый всем, кто работает с порошковыми установками (конкретные причины сбоя в исходном сообщении не раскрываются, так что ниже — типовые ориентиры, а не диагноз этого случая).
В LPBF/SLM каждый цикл выглядит одинаково: ракель наносит тонкий слой порошка, лазер проплавляет сечение, платформа опускается, цикл повторяется. Всё держится на том, что расплавленная поверхность остаётся строго ниже плоскости, по которой пойдёт ракель. Если проплавление нарушено, деталь может «повести» вверх: неравномерная усадка коробит тонкие сечения, край приподнимается над плоскостью слоя. Дальше возможны два неприятных сценария — ракель цепляет выступ (повреждается сам ракель, срывается деталь, слой наносится неровно) или на месте выступа появляется зона, где порошок ложится тоньше нормы, и дефект начинает воспроизводиться от слоя к слою.
Поэтому «контуры без заполнения» — не просто брак конкретной детали. Это состояние, в котором машина работает вне расчётного режима, и чем дольше оно продолжается незамеченным, тем выше риск дорогого ремонта.
Что даёт карта высот слоя
Принцип послойной инспекции такого типа — измерение рельефа поверхности после нанесения порошка и после проплавления. На выходе получается карта высот: не картинка «на глаз», а численное поле отклонений по площади платформы. С ней становятся заметны вещи, которые визуальный контроль пропускает:
- Неполное покрытие порошком — короткая засыпка, полосы и борозды от ракеля, зоны с недостатком материала.
- Локальные превышения по высоте — приподнятые кромки, вспучивание, наплывы, то есть будущие столкновения с ракелем.
- Расхождение фактической геометрии слоя с ожидаемой — как в описанном случае, когда заполнение просто отсутствовало.
Такой контроль дополняет, но не заменяет мониторинг самой ванны расплава: измерение геометрии слоя отвечает на вопрос «что получилось на поверхности», тогда как оптический контроль зоны плавления — на вопрос «как шёл процесс в момент плавления». Полная картина складывается из обоих.
Мониторинг вместо перестраховки
Экономический смысл истории именно в том, чем закончилась первая сборка. Без данных её остановили бы — и, как выяснилось, напрасно: деталь сформировалась. Отсюда два эффекта, которые обычно и оправдывают внедрение in-situ контроля:
- Отсечение заведомо провальных сборок на ранней стадии — экономия часов работы установки, порошка и защитного газа.
- Отказ от «профилактических» остановок — сборки, вызывающие сомнение, но идущие в допуске, доводят до конца, а не прерывают на всякий случай.
Второй пункт недооценивают, хотя в производстве он часто весомее первого: перестраховка стоит денег так же, как и брак.
Документирование и сертификация на месте
Отдельная ценность послойных данных — след, остающийся после печати. Программная платформа, на которой работает система, позволяет вести контроль в реальном времени и сертифицировать напечатанные детали непосредственно на площадке, а не отправлять их на внешний контроль. Для ответственных применений это меняет саму логику приёмки: вместо косвенного заключения по результатам испытаний образцов-свидетелей появляется послойная история конкретной детали — в каком слое и где именно фиксировалось отклонение.
Побочный, но заметный эффект — обучение. Установка системы контроля в университетском инженерном центре означает, что студенты осваивают металлическую печать сразу в парадигме «печать с измерением», а не «печать вслепую с разбором полётов после снятия детали». В отрасли, где культура контроля процесса ещё формируется, это влияет на практику будущих инженеров не меньше, чем на статистику брака.
Что учесть тем, кто внедряет металлическую печать
Общие рекомендации, которые следуют из этого сюжета и обычной практики эксплуатации порошковых установок:
- Критерии остановки формулируйте заранее и письменно. Решение «останавливать или нет» посреди сборки, принимаемое по ощущениям, обходится дороже любого регламента. Перечень признаков (выступы, вспучивание, дефекты насыпки) должен быть согласован до запуска.
- Первую сборку на новой машине рассматривайте как настроечную и ведите с максимальным объёмом контроля — именно на ней вскрываются ошибки подготовки задания и параметров.
- Проверяйте задание до печати: отсутствие заполнения или поддержек в отработанном сечении — это почти всегда вопрос подготовки файла и стратегии штриховки, а не поведения порошка.
- Храните послойные данные вместе с деталью. Их ценность проявляется позже: при разборе рекламации, при квалификации технологии, при повторении партии.
Послойный контроль не делает печать металлом простой. Он решает более узкую задачу: превращает закрытую камеру в наблюдаемый процесс, где решение об остановке принимают по измерению, а не по интуиции.
