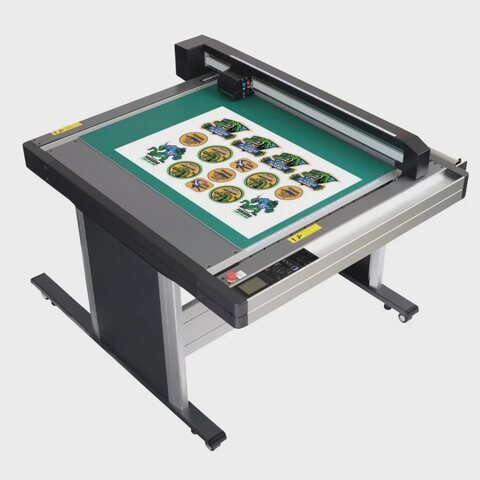

Планшетный режущий плоттер обычно покупают под одну конкретную задачу — макет складной коробки для заказчика или тираж наклеек, который рулонный плоттер тянет и уводит с контура. Дальше машина тихо забирает себе ещё полдюжины работ, которые раньше отдавались на сторону. Ниже — восемь задач, на которых планшетный резак реально окупается, какая оснастка нужна под каждую, и — не менее важно — что этой машиной делать не стоит.
Чем планшетный резак отличается от рулонного
Разница одна, и она определяет всё остальное: рулонный плоттер двигает материал, планшетный — нет. В рулонном лист зажат между прижимными роликами и ездит вперёд-назад под неподвижной кареткой. На длинной работе, на тонком материале или на тёплом после ламинации полотне носитель «уходит» — и к дальнему концу отпечатка контурный рез уже не совпадает с изображением. В планшетном лист лежит неподвижно на столе, ездит только голова. Отсюда и точность контура по всей площади, и способность резать то, что в рулон вообще не сворачивается.
Восемь задач для планшетного резака
1. Упаковка: складные коробки, макеты из гофрокартона, конструктивные образцы
Задача, которая продаёт большинство планшетных машин. Заказчик хочет увидеть коробку до того, как оплачивать штанцевальный штамп, а штамп стоит денег и делается днями. На планшетном резаке образец режется и биговывается за одну работу: собрал, отдал в тот же день, не понравилась конструкция — поправил файл и вырезал заново.
Ключевое здесь биговка, а не рез. Вырезать контур коробки умеет кто угодно; разница между образцом, который складывается как настоящий, и образцом, который лопается по сгибу, — именно в биговке. Двухголовочная машина держит нож в одном инструментальном узле, а биговочный ролик или стержень — во втором, поэтому рез и бига выполняются за один проход без перекладывания листа. Совпадение сгибов с контуром обеспечивается ровно этим.
Что нужно: нож с посадкой 3 мм под рез плюс правильный биговочный инструмент под конкретный картон — стержневой для плотной бумаги, роликовый для картона, широкий ролик для гофры. Ошибка с биговочным инструментом даёт либо продавленный до тиснения лицевой слой, либо смятый гофрослой. По ориентирам производителя, на гофре профиля E рабочая толщина реза около 1,5 мм, на профилях F и G — порядка 1,2 мм.
2. Реклама и графика: контурный рез отпечатанных листов
Лист лежит, голова ездит — контур не уводит на длине. Замыкает точность считывание меток приводки: машина читает метки, отпечатанные рядом с изображением, и компенсирует перекос и масштаб, поэтому ламинированный отпечаток, вышедший из печати на полпроцента длиннее, всё равно режется по линии. Компенсация по четырём точкам обрабатывает лист, «уехавший» сразу по обеим осям.
Что нужно: нож 0,9 мм с углом 45° под стандартную литую и каландрированную плёнку толщиной до 0,25 мм. При надрезе по подложке (kiss-cut) важнее ножа настройка глубины: она должна разрезать лицевой слой и лишь процарапывать подложку. Проверять на обрезке угла листа при каждой смене партии материала — партия к партии подложка гуляет по толщине.
3. Стекло, камень, наградная продукция: трафареты под пескоструй
Памятники, архитектурное стекло, гравированные награды и посуда начинаются с резинового трафарета. Пескоструйная резина толстая, плотная и пружинящая — она сопротивляется ножу по всей длине реза, и типичных для рулонного плоттера 500 гс прижима обычно не хватает, чтобы прорезать её за один проход.
Здесь окупается тяжёлый второй инструмент. Узел с усилием 1 кгс проходит резину толщиной 1 мм без многопроходности, а вакуумный прижим не даёт ей подниматься и тянуться за ножом на поворотах. На памятных работах — длинных сериях мелких плотных букв — это разница между чистыми засечками и рваными.
Что нужно: специализированный нож под пескоструйную резину до 1 мм либо усиленный нож под обычную резину до 2 мм. Угол брать максимально крутой из допустимых для материала: в плотной резине нож 60° держит линию на малых радиусах заметно лучше, чем 45°.
4. Промышленные детали: прокладки, уплотнения, шайбы, изоляция
Изрядная часть работы планшетного резака к печати отношения не имеет. Механические участки, монтажники вентиляции и сборщики электроники режут прокладки из резинового листа, пробки и закрытопористого пенематериала; изоляцию и теплопроводящие подложки — по контуру; поликарбонат и ПЭТ-плёнку — на регулировочные шайбы и изолирующие прокладки.
Смысл здесь экономический. Единичная прокладка, которая у штанцевальщика стоит недели ожидания и оплаты оснастки, на планшетном резаке делается за двадцать минут из файла DXF, а вторая такая же обходится в стоимость материала. Ремонтные службы, обнаружив это, обычно загружают машину надолго.
Что нужно: усиленный нож под резину до 2 мм, нож с посадкой 1,5 мм под прессованный пенематериал примерно до 0,8 мм, нож под прозрачный пластик и поликарбонат до 0,5 мм (до 1 мм — усиленной версией). На мелких деталях сильно выручает липкий коврик: без него готовая деталь поднимается на последнем углу, и нож её утаскивает.
5. Текстиль: термотрансферная плёнка, аппликация, подрезка DTF-переносов
Производители одежды используют планшетные резаки под термотрансферную плёнку, флок и аппликационные детали, а в последнее время — под подрезку и разделение отпечатанных DTF-переносов на отдельные элементы с общего листа. Резать плёнку на планшете вместо рулонного плоттера означает выложить целый лист, вырезать на нём всё сразу и выполнить выборку один раз — без разматывания и повторной приводки.
Для аппликации и многослойных макетов неподвижный лист даёт ещё и общее начало координат для всех слоёв. Совмещение слоёв на текстильных работах — как раз то место, где рулонные схемы теряют время.
Что нужно: нож 0,9 мм с углом 45° закрывает большинство термоплёнок. На тонких деликатных плёнках, где 45° прорезает подложку насквозь, имеет смысл перейти на 30°: пологий угол — тот же приём, которым пользуются при резке тонировочной плёнки.
6. Дорожные знаки и безопасность: световозвращающая плёнка
Световозвращающая плёнка высокой интенсивности и микропризматическая абразивна по своей природе: возвращающий слой — это стеклянные микросферы или призматическая оптика, и обычные ножи она съедает. Мастерские, работающие с дорожными знаками, разметкой спецтранспорта и наклейками по безопасности, расходуют ножи быстро, если стоит не тот нож.
Световозвращающие работы не прощают и ошибок приводки: размеры надписей, кантов и межбуквенных расстояний на регламентированном знаке заданы допусками, и неподвижный лист со считыванием меток попадает в них надёжнее, чем рулонная протяжка длинного отпечатка.
Что нужно: нож, прямо назначенный производителем под световозвращающую плёнку высокой интенсивности: 45° для материала до 0,5 мм и 60° для толщины до 1 мм. На таком материале ножи — расходник, а не запчасть, и закупать их поштучно смысла нет.
7. Наклейки и этикетки: kiss-cut листы и малые тиражи вырубки
Листы с наклейками, этикетки, пломбы и небольшие тиражи фигурной вырубки — стабильная работа типографии и естественная задача для планшета: отпечатал лист, приводнул, надрезал фигуры по подложке и отдал заказчику лист, с которого он отклеивает элементы. Здесь особенно полезна загрузка задания по штрихкоду: оператор сканирует код, напечатанный на листе, и машина сама подтягивает нужный файл реза — за утро с дюжиной разных заказов ошибиться файлом становится нечем.
Сквозная вырубка работает так же, только под материал кладётся защитный лист или коврик, принимающий на себя выход ножа.
Что нужно: стандартный нож 0,9 мм и аккуратная калибровка глубины. Защитные листы и липкие коврики закладывать в себестоимость как расходник — именно подложка сохраняет сам стол машины.
8. Шаблоны и разметка: лекала, перфорация, черчение
Смените нож на держатель пишущего узла — и машина снова становится плоттером. Так делают лекала для швейного и мебельного производства, наносят линии раскладки на лист перед сборкой, размечают точки сверления, готовят перфорированные шаблоны под ручную роспись и настенную графику. Самое незрелищное и одно из самых полезных применений: всё, что иначе размечалось бы вручную по линейке.
Что нужно: держатель под пишущий узел с шариковыми стержнями (или под обычный маркер, если нужна более жирная линия), а для перфорированных шаблонов — накалывающий инструмент со стальной иглой.
Чего планшетный резак не умеет
Об этом стоит сказать прямо — это спасает от неудачной покупки. Планшетный режущий плоттер ведёт небольшой нож с усилием от нескольких сотен граммов до килограмма. Это принципиально другая машина, чем фрезерный стол или стол с осциллирующим ножом.
Он не режет жёсткие основания — композитные алюминиевые панели, акрил, пенокартон 3 и 5 мм, листовой ПВХ, фанеру. Он не берёт толстый гофрокартон свыше примерно 1,5 мм и не тянет крупносерийную вырубку, где за пределами нескольких сотен экземпляров штанцевальный штамп остаётся дешевле в пересчёте на изделие. Если в списке работ преобладает жёсткий листовой материал, нужен фрезер или ножевой стол, а не режущий плоттер.
Подбор ножа под материал
Большинство претензий к качеству реза упирается не в машину, а в неправильно выбранный нож. Ниже — рабочая сводка по опубликованной таблице материалов Graphtec для планшетных машин серии FCX; обозначения ножей приведены в системе этого производителя, у других марок номенклатура своя, но логика «угол и посадка под толщину и плотность» общая.
| Материал | Макс. толщина | Нож |
|---|---|---|
| Самоклеящаяся плёнка, флуоресцентная и световозвращающая | 0,25 мм | CB09UB |
| Плотная бумага и картон | 0,5 мм | CB15U, CB15U-K30 |
| Плотная бумага и картон, толстые | 1,0 мм | CB30UC |
| Прессованный пенематериал | 0,8 мм | CB15U-K30 |
| Резина под пескоструй | 1,0 мм | CB15U-K20 |
| Гофрокартон, профиль E | 1,5 мм | CB30UC |
| Гофрокартон, профили F и G | 1,2 мм | CB30UC — рез, CB15U-K30 — биговка |
| Резиновый лист | 2,0 мм | PM-CB-001 |
| Прозрачный пластик и поликарбонат | 0,5 / 1,0 мм | CB15U / CB15U-K30 |
| Световозвращающая плёнка высокой интенсивности | 0,5 / 1,0 мм | CB15UA / CB15UA-K30 |
Перед запуском нового материала таблицу стоит сверять с руководством на конкретную модель: рабочая толщина зависит от усилия прижима и от типа инструментального узла.
Вакуумный или электростатический прижим
Всё перечисленное держится на одном условии — лист не должен двигаться. Способов удержания два.
Электростатический прижим удерживает материал заряженной панелью. Не нужен ни насос, ни компрессор, ни трёхфазное питание — машина включается в обычную розетку и работает достаточно тихо, чтобы стоять в офисной части производства. Типичный формат стола такого класса — порядка 975 × 658 мм, чего хватает на образцы, малые тиражи, этикетки и наклейки.
Вакуумный прижим протягивает лист к перфорированному столу и держит его заметно жёстче и на существенно большей площади — это то, что требуется для широких листов, плотной резины и серийных объёмов. Такие машины делаются на ширину реза до примерно 1800 мм и оснащаются вторым инструментом с усилием 1 кгс, но требуют вакуумного насоса и места под него.
Обе схемы, как правило, несут два инструмента одновременно, читают метки приводки и умеют работать автономно с USB-накопителя, без подключённого компьютера.
Короткий чек-лист перед покупкой
- Самый толстый и самый плотный материал в списке работ. Он определяет требуемое усилие прижима и тип узла, а не формат стола.
- Формат листа. Резать по частям можно, но каждая перекладка листа — риск по приводке.
- Нужна ли биговка. Если в планах упаковка — машина обязана нести два инструмента одновременно.
- Расходники в смете. Ножи на абразивных плёнках, защитные листы и коврики — регулярная статья затрат, а не разовая покупка.
- Условия участка. Вакуумный стол требует насоса, шума и площади; электростатический ограничен по формату и по плотности материала.
