Что именно проверяли
Инженерный центр вооружений DEVCOM, базирующийся на арсенале Пикатинни в штате Нью-Джерси, отработал на учениях Valiant Shield (21 июня — 2 июля) сценарий, который до сих пор редко выходит за пределы лабораторий: ремонт электронных узлов беспилотников печатью на месте, вдали от производственной базы.
Группа работала распределённо. Один специалист находился в Скофилд-Барракс на Оаху, ещё трое — на базе Кэмп-Кинсер на Окинаве, а один инженер остался в Нью-Джерси и вёл поддержку удалённо. На площадке к работе подключились военнослужащие 3-го батальона материального обеспечения и специалисты компании Sciperio — исследовательского подразделения, родственного производителю оборудования для печати электроники nScrypt.
Ценность такого эксперимента не в самих напечатанных образцах, а в том, что он вскрывает: какие факторы ломают технологию, отлично работающую в помещении с кондиционером.
Климат оказался фактором первого порядка
Главной проблемой на площадке стали не настройки оборудования, а условия среды: тропический климат и солёный морской воздух Гавайев осложнили работу с серебряными чернилами, на которых строится процесс.
Это ожидаемо, если вспомнить, как устроена печатная электроника. Проводящие дорожки формируют пастой или чернилами с частицами серебра, которые после нанесения проходят сушку и спекание — только тогда частицы образуют сплошной проводящий слой с приемлемым сопротивлением. Общие закономерности такого процесса стоит держать в голове при любом переносе технологии из цеха в поле:
- Влажность бьёт по двум точкам сразу. Влага на подложке ухудшает смачивание и адгезию дорожки, а насыщенный водяными парами воздух замедляет испарение растворителя — режим сушки, отлаженный в помещении, перестаёт соответствовать реальности.
- Солёный аэрозоль — это коррозионная нагрузка. Серебро стойко к обычному окислению, но чувствительно к сернистым соединениям и хлоридам; в приморской атмосфере незащищённая дорожка со временем деградирует, и это вопрос защитного покрытия, а не самой печати.
- Вязкость чернил зависит от температуры. При заметном уходе температуры от паспортной меняется поведение струи или иглы дозатора, а вместе с ним — ширина и толщина дорожки, то есть её сопротивление.
Практический вывод простой: для выездной работы нужны не только принтер и материал, но и минимальный контроль микроклимата в рабочей зоне, герметичная тара для расходников и защитное покрытие готовых дорожек.
Почему первыми печатали антенны

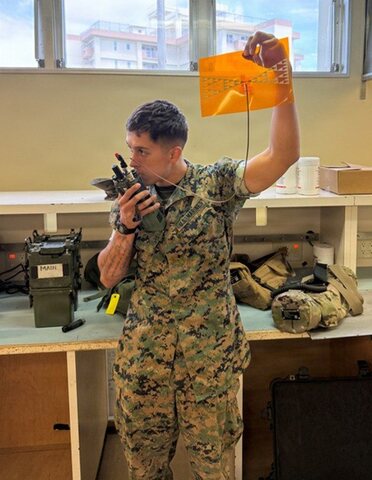

В качестве тестовых изделий группа выпускала кастомные гибкие антенны. Военнослужащие быстро увидели прикладной смысл: штатные антенны потенциально можно заменять более лёгкими и дешёвыми печатными аналогами.
Антенна — удачный первый объект для печатной электроники. Это принципиально плоская, тонкая структура без многослойной разводки и без компонентов, которые нужно паять, а её характеристики задаются геометрией проводящего рисунка. Отсюда и главное требование к процессу: точность контура и стабильность толщины проводника напрямую определяют рабочую частоту и потери, поэтому отклонения печати здесь видны сразу — в отличие от простых токоведущих дорожек, где небольшой разброс сопротивления может остаться незамеченным.
Отдельный плюс — подложка. Гибкие плёночные материалы позволяют разместить антенну по кривой поверхности корпуса, что для аппарата с ограниченным объёмом важнее, чем экономия граммов.
Сканирование как вход в ремонтный цикл
Помимо печати электроники, на учениях применяли 3D-сканеры: сломанные детали оцифровывали, восстанавливали по ним геометрию и печатали замену. Это привычная связка обратного проектирования, и в полевых условиях у неё свои ограничения — их полезно понимать заранее.
- Сканирование даёт поверхность, а не конструкторскую модель: посадочные размеры, резьбы и допуски приходится восстанавливать инженерно, а не «обводить» облако точек.
- Сломанная деталь по определению неполна — часть геометрии достраивается по симметрии и сопрягаемым узлам, поэтому под рукой нужен либо второй экземпляр, либо ответная часть.
- Замена, напечатанная из другого материала, повторяет форму, но не свойства оригинала. Для ненагруженной оснастки этого достаточно, для силового элемента — нет.
Исправность самого оборудования — отдельная задача
Показательная деталь: несколько принтеров получили повреждения при транспортировке, и перед началом работ личному составу пришлось их ремонтировать. Плюс сам процесс печати нужно было освоить людям, которые раньше с ним не работали.
Для любого выездного производственного участка это ровно та часть, которую чаще всего недооценивают. Оборудование с прецизионной механикой и дозирующими узлами плохо переносит удары и вибрацию, поэтому в регламент выезда логично закладывать входной контроль после перевозки, повторную калибровку, запас расходников и критичных узлов, а также обучение персонала не только печати, но и обслуживанию машины. Умение восстановить принтер на месте здесь так же ценно, как умение на нём напечатать.
Что планируют дальше
По итогам работы военные сформулировали запрос: нужно автоматизированное решение для диагностики и печати вышедших из строя электронных компонентов, причём разрабатывать его предлагается с учётом обратной связи от пользователей. Развивать направление в DEVCOM намерены совместно с институтом NextFlex, специализирующимся на гибридной электронике; nScrypt входит в число его давних участников.
Идея автоматизации здесь ключевая. Пока цепочка «определить неисправность — подобрать замену — напечатать — проверить» держится на квалификации конкретного инженера, технология остаётся экспериментом. Чтобы она стала штатным ремонтным инструментом, диагностику и подготовку задания на печать нужно свести к процедуре, выполнимой обученным техником по инструкции.
Практические выводы
- Печатная электроника уже выходит за пределы лаборатории, но её слабое место вне цеха — среда: влажность, температура и агрессивная атмосфера влияют на результат сильнее, чем настройки принтера.
- Гибкие антенны — разумный первый класс изделий: простая структура при высокой отдаче по массе и стоимости.
- Обратное проектирование сканированием восстанавливает форму, но не свойства и не допуски; для ответственных деталей это только заготовка решения.
- Логистика и обслуживание оборудования — часть технологии, а не сопутствующие расходы. Транспортировка ломает машины, и это надо закладывать в план.
- Массовость появится только после автоматизации диагностики и подготовки печати, иначе процесс останется штучным.
