Готовая напечатанная форма ещё не всегда является готовым изделием. После построения могут потребоваться механическая обработка, очистка, контроль и сборка. В октябрьской подборке отраслевых новостей три проекта показывают разные способы связать 3D-печать с дальнейшим производством: гибридная платформа XYZO, система анализа Instruct3D и керамический рельеф Powerwall.
XYZO: несколько процессов в одном маршруте

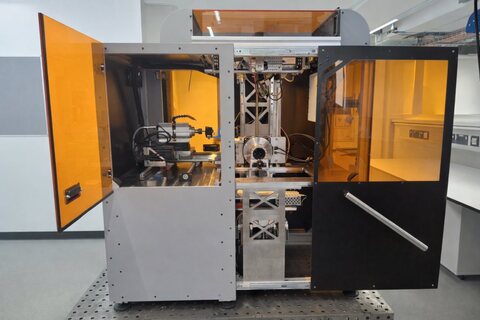

Британская XYZO представила модульную платформу, объединяющую аддитивное изготовление полимерных деталей, механическую обработку, финишные операции и проверку. Среди предусмотренных технологий — DLP, FDM, экструзия гранул и нанесение материала по требованию. В общий маршрут также могут входить микрофрезерование с ЧПУ, очистка и отверждение.
Идея заключается в сокращении ручных передач заготовки между отдельными рабочими местами. Одна операция формирует геометрию, другая доводит нужные поверхности, следующая проверяет результат. Состав модулей и последовательность операций должны соответствовать конкретному изделию; перечисление технологий не означает, что все они требуются в каждом задании.
Для оценки такого подхода полезно описать действующий маршрут детали: где её снимают с оборудования, переносят, закрепляют заново и ожидают свободного рабочего места. Затем можно сравнить этот маршрут с предлагаемой автоматизацией. Обещания общей эффективности стоит проверять на образце с теми же требованиями к размерам и поверхности, что будут у серийного заказа.
Instruct3D: связать наблюдение с анализом построения
Instruct3D развивает подход Additive Build Intelligence для аддитивного производства металлических деталей. Аппаратная часть VertX собирает данные процесса с помощью камер, а программная платформа AdditiveOS помогает их анализировать. Разработка опирается на исследования Университета Шеффилда.
Задача системы шире регистрации необычных участков изображения. Предусмотрена связь между физическим прогнозированием, наблюдениями во время построения и последующей оценкой результата. Производитель рассматривает накопленные данные как основу для понимания причин отклонений и улучшения следующих заданий.
Для цеха здесь важен переход от отдельного сигнала к проверяемому решению. Нужно понимать, к какой детали относится наблюдение, какие данные сохранились и как они сопоставляются с результатами контроля. Такая система может поддерживать проверку качества, но само наличие камеры или программного отчёта не заменяет принятые требования к приёмке изделия.
Powerwall: 322 разных элемента одного фасада
Практический пример работы со сложной геометрией — Powerwall в нидерландском Бевервейке. В кирпичный фасад электрической подстанции встроен рельеф площадью 40 квадратных метров, собранный из 322 уникальных керамических плиток. Проект здания разработала Powerhouse Company для TenneT, а керамические элементы изготовила Studio RAP.
Форма рельефа вдохновлена электромагнитными полями. Для проектирования применили вычислительные методы, а плитки напечатали из глины на собственной роботизированной установке Studio RAP в Роттердаме. После обжига элементы покрыли полупрозрачной бирюзовой глазурью. Она подчёркивает углубления и делает изменение освещения частью визуального эффекта.
Этот пример показывает, как 3D-печать позволяет варьировать глубину, форму и фактуру множества отдельных деталей, сохраняя общий рисунок поверхности. Для аналогичного проекта производственную задачу следует рассматривать вместе со сборкой: индивидуальная геометрия каждого элемента должна оставаться связанной с его местом в общей композиции.
Общий критерий — путь до принятого изделия
Эти проекты решают разные задачи. XYZO связывает операции обработки, Instruct3D — данные о построении и его оценку, а Powerwall демонстрирует сборку уникальных печатных элементов в большой объект. При сравнении подобных решений полезно фиксировать три практических показателя:
- Какие ручные операции действительно сокращаются и какие остаются?
- Какими измерениями подтверждается соответствие готовой детали требованиям?
- Как сохраняется связь между цифровой моделью, изготовленным элементом и результатом контроля или сборки?
Такой подход помогает оценивать 3D-печать по конечному производственному результату. Скорость построения важна, но вместе с ней нужно учитывать последующую обработку, проверку и подготовку к использованию.
