Bendix Commercial Vehicle Systems использует высокотемпературную 3D-печать для производственной оснастки. Компания, выпускающая системы для коммерческого транспорта, внедрила AON3D Hylo, чтобы быстрее проверять конструкции приспособлений и дорабатывать их непосредственно рядом с производством.
Почему потребовалась промышленная система

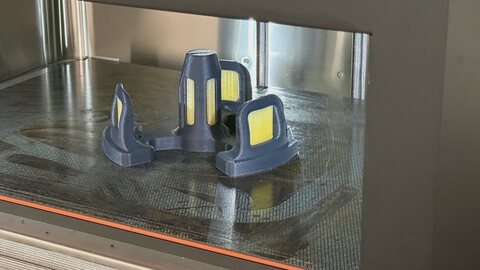

Инженерная команда Bendix уже применяла аддитивные технологии, но для дальнейших задач понадобились более стойкие материалы. В описанном проекте используются изделия из PEEK, наполненного углеродным волокном, с растворимыми поддержками для высокотемпературной печати. Речь идёт об оснастке производственной линии; из этого примера нельзя делать вывод о печати серийных тормозных компонентов для автомобилей.
При выборе оборудования команда учитывала возможность работать с материалами разных поставщиков. Открытая система помогает подбирать филамент под задачу, но не отменяет проверку конкретной марки и режима. У AON3D материалы с подтверждёнными профилями выделены отдельно от материалов открытого рынка, для которых готовый профиль может отсутствовать.
Что обеспечивает Hylo
AON3D Hylo работает по технологии экструзии материала и оснащён двумя независимыми экструдерами. Область построения составляет 650 × 450 × 450 мм. Заявленные пределы температуры — 500 °C для сопла и 250 °C для платформы и камеры. Это возможности оборудования, а не готовый рецепт печати CF-PEEK.
Автоматическая калибровка включает оптическую проверку сопел; для контроля перемещений применяются линейные энкодеры. Программное обеспечение Basis подбирает параметры с учётом материала и геометрии модели. Такие средства помогают организовать повторяемый процесс, однако ответственность за приёмку оснастки остаётся у производства.
Как читать заявленную экономию
В опубликованном примере Bendix сопоставляет стоимость традиционного изготовления оснастки в 15–20 тысяч долларов с примерно 500–600 долларами при 3D-печати. Компания также сообщает о выполнении внутреннего требования к плоскостности: 0,005 дюйма, или 0,127 мм.
Обе цифры относятся к конкретному применению. Требование по плоскостности нельзя выдавать за универсальную точность Hylo по всем координатам, а стоимость отдельного приспособления — за полную себестоимость владения принтером. Для собственного проекта потребуются данные о загрузке оборудования, подготовке задания, расходе материалов, удалении поддержек и контроле качества.
Главная организационная выгода такого подхода — короткий цикл изменения конструкции. Инженер может проверить напечатанный вариант на рабочем месте, внести правку и изготовить следующий. Запасная оснастка и сохранённая версия задания дополнительно уменьшают зависимость от срока внешнего заказа. Фактическую экономию времени нужно измерять на своей линии.
Как проверить подход в своей мастерской
- Выберите одно приспособление с понятным назначением и действующим чертежом. Запишите требования к размерам, плоскостности, температуре и нагрузке.
- Сравните доступные материалы с этими требованиями. Наличие PEEK в названии филамента не заменяет паспорт конкретного композита.
- Уточните совместимость основного материала, поддержек и режима их удаления. Не подбирайте растворитель по аналогии с другим пластиком: используйте процедуру изготовителя системы поддержки.
- Изготовьте пробную партию и выполните измерения после завершения всей обработки. При необходимости повторите проверку после рабочего цикла.
- Сопоставьте затраты и сроки с прежним способом изготовления, учитывая не только филамент, но и труд, брак, контроль и обслуживание оборудования.
Повторяемость важнее единичного успеха
Для выпуска замены полезно сохранять вместе версию модели, профиль, марку и партию материала, ориентацию построения и результаты измерений. Тогда изменение свойств следующего экземпляра можно связать с конкретной переменной, а не объяснять его общим словом «настройки».
Кейс Bendix показывает применение 3D-печати в работе инженерной службы: быстро изготовить, проверить и улучшить производственное приспособление. Переносить заявленную экономию на другое предприятие стоит только после собственного пилота. Параметры Hylo и разделение материалов по степени проверки дополнительно сверены с документацией AON3D на 9 октября 2026 года.
