Обычный способ сделать предмет «отзывчивым» — встроить в него электронику: светодиоды, экран, датчик. Такой узел плохо переносит то, ради чего изделие часто и делается печатью: сжатие, скручивание, сильное нажатие, контакт с водой или химией. Оптические поверхности — наклейки, линзовые растры, лентикулярные плёнки — работают без питания и не боятся среды, но их «интерактивность» ограничена: картинка меняется только от того, под каким углом на неё смотрят.
Группа исследователей из MIT предложила третий вариант. Система ShiftLens строит на поверхности детали оптический стек, изображение в котором переключается не от угла зрения, а от механического действия пользователя: поворота, сдвига, нажатия. Электроники в изделии нет вообще, вся «логика» — в геометрии.
Как устроен оптический стек
Поверхность собирается из двух слоёв. Сверху — массив мелких лентикулярных линз: цилиндрические микролинзы по-разному отклоняют свет в зависимости от того, какая точка нижнего слоя попадает в их фокус. Под ними — узорчатая подложка, на которой узкими полосами вперемешку записаны сразу несколько вариантов изображения: каждый вариант разбит на полосы и «вложен» между полосами остальных.
Когда верхний слой линз смещается относительно подложки, в фокус линз попадают другие полосы, и растр увеличивает уже их. Внешне это выглядит как мгновенная смена картинки на поверхности предмета. Ключевое отличие от привычной лентикулярной печати в том, что смещается не наблюдатель, а сама оптика — то есть состояние поверхности задаётся действием пользователя и остаётся стабильным, пока механизм не переведут в другое положение.
Механизмы: поворот, сдвиг, нажатие
Чтобы движение руки превращалось в повторяемое смещение слоёв, в деталь встраиваются исполнительные механизмы. Авторы демонстрируют четыре сценария:

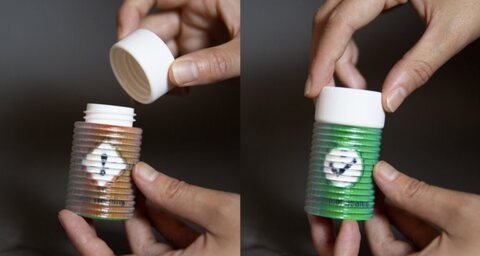

- флакон с химическим реактивом, который показывает предупреждающую надпись, если крышка закручена не до конца;
- дверная табличка, переключающая два сообщения при перевороте;
- игровое поле «крестики-нолики», где состояние каждой клетки задаётся поворотной ручкой;
- тюбик помады, оттенок которого плавно меняется при вращении корпуса.
Первый пример показателен именно как индикатор состояния: изделие само сообщает, правильно ли оно собрано, без питания, батарейки и обслуживания. Похожая идея, по замыслу авторов, масштабируется на промышленные объекты — например, на печатные трубопроводные элементы, которые визуально подсвечивают участок с нарушенной герметичностью.
Проектирование: расчёт берёт на себя инструмент
Самой сложной частью работы, по словам ведущего автора Юньи Чжу, оказалось согласование трёх вещей сразу: оптического эффекта, компьютерной графики на подложке и кинематики механизма. Небольшая ошибка в любом из трёх звеньев — и переключение либо не срабатывает, либо даёт смазанную промежуточную картинку.
Поэтому основной результат работы — не сами демонстраторы, а расчётный инструмент. На вход подаются геометрия изделия, желаемые варианты внешнего вида и тип воздействия (нажатие, сдвиг, поворот); на выходе автоматически формируются геометрия линзового массива, раскладка полос на подложке и геометрия исполнительного механизма — сразу в виде модели под мультиматериальную печать в один проход. То есть прозрачная оптика, непрозрачный узор и подвижные элементы печатаются одной сборкой, без последующей ручной юстировки слоёв.
Вторая заявленная сложность — объяснить ограничения инструмента тем, кто не разбирается в оптике и механике. Следующий шаг команды — алгоритм, которому нужно меньше входных данных от пользователя. Работу представят на конференции ACM UIST 2026 в Детройте.
Что здесь критично с точки зрения печати
Конкретных параметров печати авторы в открытом описании не приводят, но общие требования такой оптики понятны из её принципа работы и стоит держать их в голове при любых экспериментах с лентикулярными поверхностями:
- Совмещение слоёв. Шаг линз и шаг полос на подложке связаны жёстко; накопленная ошибка позиционирования по площади детали «съезжает» и смазывает картинку. Печать в один проход как раз убирает главный источник этой ошибки — ручную сборку.
- Прозрачность и качество поверхности линз. Ступенчатость слоёв и матовость рассеивают свет и снижают контраст переключения; для оптических поверхностей обычно требуется минимальная высота слоя и постобработка.
- Люфт механизма. Повторяемость картинки определяется повторяемостью хода: люфт в направляющих или упругая деформация подвижного слоя дают промежуточные, «полупереключённые» состояния.
- Ограничение по применимости. Метод требует относительного смещения слоёв, поэтому подходит либо изделиям, где нужное движение уже заложено конструкцией (крышка, вращающийся корпус), либо туда, где можно добавить ручку, ролик или переключатель. Универсальной «плёнкой на любую деталь» это не является.
Почему это интересно за пределами лаборатории
Практическая ценность подхода — в надёжности и себестоимости. Индикатор состояния без электроники нечего питать, нечему выйти из строя от влаги и вибрации, и он не удорожает изделие электронными компонентами и сборкой. Для упаковки опасных веществ, сервисных узлов, органов управления и маркировки, которая должна оставаться читаемой годами, это принципиально иной класс решений, чем экран или светодиод.
Ограничение — тоже понятное: пока речь идёт о заранее заданном наборе состояний, «зашитых» в геометрию, а не о произвольном выводе информации. Но именно фиксированный набор состояний и нужен большинству индикаторов: собрано/не собрано, открыто/закрыто, норма/тревога.
