Крупноформатная 3D-печать гранулами предназначена для задач, где размеры оснастки или заготовки выходят далеко за пределы настольного принтера. Компания Arridex установила систему CEAD Flexcube на площадке Omnifactory в Лагосе. Этот пример показывает, как аддитивный участок может дополнять промышленный сервис: выпускать крупные приспособления и заготовки ближе к месту их использования.

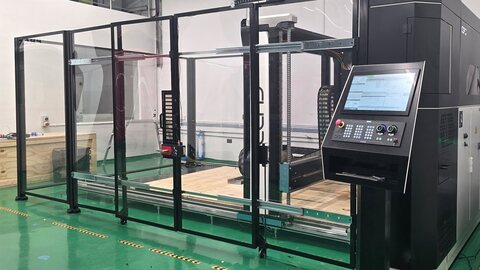

Как устроена платформа Flexcube
В описании системы указаны экструдер гранул CEAD S25, управление Siemens Sinumerik One, съёмный нагреваемый стол, ограждение и сушилка. Перемещение построено по портальной схеме. Для семейства приводится температура стола 120 °C и несколько размеров рабочей области: от 3550 × 1950 × 1190 до 11550 × 1960 × 1190 мм в зависимости от исполнения. Это диапазон линейки; точная конфигурация установленной в Лагосе машины в статье не названа.
Платформа задумана модульной: по мере развития производства её можно расширять, добавляя шпиндели или другие инструменты. Но возможность такого расширения не означает, что любой модуль входит в исходную поставку. При оценке проекта нужно разделять базовую комплектацию, доступные опции и оснащение конкретной площадки.
Для каких задач важен большой формат
Arridex рассматривает систему для промышленности и энергетики, в том числе для изготовления оснастки и форм. В исходной публикации отдельно отмечены крупные кондукторы и приспособления: их геометрия часто определяется конкретным изделием, поэтому единичное изготовление может быть важнее массовой производительности.
Другой пример — опоры для перевозки крупногабаритного оборудования. Их приходится согласовывать с формой груза и транспортом. Здесь крупная печатная заготовка потенциально позволяет быстрее получить нужную геометрию. Однако возможность напечатать опору не подтверждает её грузоподъёмность: расчёт, испытания и допуск к работе остаются самостоятельными этапами.
Форма после печати не всегда готова к работе
Для форм и технологической оснастки автор источника выделяет две сложности: объём механической обработки и тепловое расширение материала. Поэтому оценивать такой проект только по габаритам рабочей камеры недостаточно. Большая деталь может помещаться в принтер, но не отвечать требованиям к поверхности, размерам или поведению при нагреве.
Практический маршрут полезно рассматривать целиком: подготовка модели, печать, необходимая обработка и проверка готовой оснастки. До заказа оборудования стоит определить, какие поверхности получаются непосредственно печатью, какие требуют последующей обработки и где будет выполняться контроль. Численные допуски и марки материалов для конкретного проекта в публикации не приведены.
Материал и сушилка — часть одной системы
Наличие сушилки в комплектации подчёркивает, что подача сырья является частью производственного процесса. Для рабочего участка важно согласовать материал с экструдером и выбранной задачей, обеспечить предусмотренные изготовителем условия хранения и подготовки. Универсального режима сушки для любых гранул не существует; параметры нужно брать из документации на конкретное сырьё.
Точно так же температура стола из описания машины не является готовой настройкой для всех изделий. Нельзя переносить её в технологическую карту без проверки материала и процесса. На крупной оснастке последствия неудачного выбора особенно заметны: повторная печать расходует не только сырьё, но и время всего участка.
Что должен подтвердить пилотный заказ
- Подходит ли выбранная задача для печати гранулами с учётом размеров, назначения и условий эксплуатации изделия.
- Какой объём обработки нужен после печати и доступно ли соответствующее оборудование.
- Стабильны ли размеры и поверхности на повторных образцах.
- Учтены ли подготовка сырья, обслуживание экструдера и контроль качества в графике участка.
- Сокращается ли срок получения годного изделия по сравнению с действующим способом изготовления.
CEAD участвовала в установке системы и обучении команды Arridex. Для промышленного сервиса это существенная часть внедрения: крупный принтер становится полезным производственным инструментом тогда, когда персонал умеет повторять проверенный процесс. Потенциал технологии раскрывается на конкретных деталях и оснастке, а не только в размерах рабочей области.
