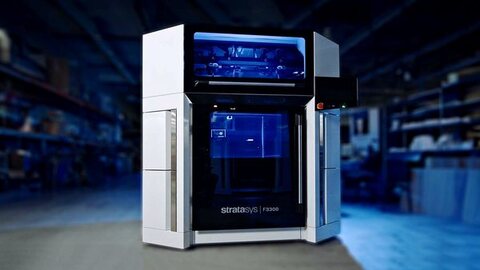

Компания Stratasys получила контракт на 7,8 млн долларов на разработку средств контроля качества, работающих непосредственно на площадке эксплуатации, для промышленных FDM-систем F3300 и F900. Финансирование выделено по программе America Makes и Министерства обороны США (Department of War) в рамках конкурса модернизации собственной промышленной базы — 2026 Organic Industrial Base (OIB) Modernization Challenge. Работы рассчитаны на два года.
Формулировка задачи в объявлении конкурса важнее самой суммы. Разработчику поручено сделать решение, которое даёт «данные процесса в реальном времени», чтобы масштабировать аддитивное производство, наращивать мощности и снизить зависимость от дорогой проверки и квалификации уже напечатанных деталей. Система должна выявлять возможные отклонения во время построения и формировать документацию, на которую можно опереться при принятии решения о годности детали.
Почему проверка «после печати» упирается в потолок
В серийном производстве деталь подтверждают не потому, что она красиво выглядит, а потому, что есть свидетельство её соответствия. В аддитивных технологиях такое свидетельство традиционно добывают уже на готовом изделии: измерения геометрии, испытания образцов-свидетелей, напечатанных в той же камере, а для ответственных деталей — компьютерная томография, которая ищет внутренние поры и непровары между слоями.
Проблема этой схемы не в точности, а в экономике и во времени. Затраты на контроль почти не снижаются с ростом тиража: каждая партия требует своей порции проверок. Разрушающие испытания уничтожают часть продукции. Томография ограничена размером камеры и толщиной просвечиваемого материала, а очередь на неё становится узким местом всего участка. И главное — брак обнаруживается тогда, когда время печати и материал уже потрачены: у крупноформатных промышленных FDM-машин одно построение может идти десятки часов.
Отсюда и логика программы: если данные о качестве собираются во время построения, часть послепечатных проверок можно заменить документированной историей процесса, а брак — ловить на середине задания, а не в приёмке.
Что реально можно снимать в процессе FDM-печати
Конкретный состав будущего решения в сообщении не раскрыт, поэтому ниже — общая практика отрасли, а не характеристики разрабатываемой системы. В экструзионной печати источники данных распределяются по нескольким группам:
- Тепловой режим. Температуры сопла, зоны подачи, стола и камеры. Для инженерных полимеров стабильность камеры — это напрямую прочность соединения слоёв и величина коробления.
- Подача материала. Обороты и усилие подающего механизма, проскальзывание, обрыв и окончание прутка, косвенная оценка фактического расхода против расчётного по управляющей программе.
- Механика движения. Отклонения по осям, вибрации, пропуск шагов, состояние сопла по мере износа.
- Оптический контроль слоя. Съёмка поверхности после каждого прохода: пропуски заполнения, отслоение первого слоя, «поднявшиеся» края, огрехи периметра.
- Условия и материал. Влажность и температура в помещении и в сушильном шкафу, партия и срок хранения полимера, время, которое пруток пролежал распакованным.
Ценность появляется не от одного датчика, а от связки: параметр процесса привязан к номеру слоя, координате и конкретной детали в задании. Тогда отклонение можно локализовать — и понять, затрагивает ли оно ответственную зону детали или косметическую.
Какие дефекты видно по данным процесса
Для экструзионной печати характерен свой набор проблем, и большая их часть оставляет след в телеметрии задолго до финальной приёмки:
- Расслоение между слоями — провал температуры камеры или слишком длинное время на слой, когда предыдущий успевает остыть ниже температуры, при которой ещё образуется прочное соединение.
- Коробление и отрыв от стола — сквозняк, неравномерный прогрев основания, ошибка первого слоя. Оптический контроль ловит поднявшийся угол сразу, а не через двадцать часов.
- Недоэкструзия — частично забитое сопло, износ, проскальзывание подачи, влажный пруток. Признак — расхождение фактического расхода с расчётным.
- Пузыри и внутренние пустоты от влаги — полиамиды, поликарбонат и наполненные волокном композиты гигроскопичны; невысушенный материал даёт пористость, которую снаружи не видно.
- Дрейф геометрии — накопленные отклонения по осям и износ сопла, которые проявляются на длинных заданиях.
Квалификация: почему это дороже самой печати
Квалификация — это не разовая проверка детали, а доказательство того, что процесс воспроизводим: та же машина, тот же материал, те же параметры дают деталь с предсказуемыми свойствами. Именно этот барьер участники программы называют одним из главных ограничителей внедрения аддитивного производства в серию, и именно поэтому в конкурсе рядом с работой по контролю процесса стоят проекты по ускоренной квалификации деталей, цифровым двойникам производственных операций, литью в песчаные формы с аддитивной оснасткой и по финишной химико-механической обработке напечатанных изделий.
Практический смысл «данных во время построения» в том, что каждая деталь получает собственный паспорт процесса. Если он показывает, что построение шло в границах ранее подтверждённого режима, объём приёмочных испытаний можно сократить обоснованно, а не «на доверии».
Что из этого применимо на обычном участке
Оборонная программа — крайний случай по требованиям, но подход масштабируется вниз, и большая часть шагов не требует специальных вложений:
- Ведите журнал заданий. Файл модели и его версия, профиль печати, партия материала, дата и оператор. Без этого любой разбор брака превращается в гадание.
- Фиксируйте партию и сушку полимера. Для гигроскопичных материалов — время и температура сушки перед печатью, а не «стояло в шкафу».
- Печатайте образцы-свидетели. Пара стандартных образцов в том же задании даёт объективную опору при спорах по прочности.
- Снимайте хотя бы минимальную телеметрию. Логи температур и камера, направленная на стол, стоят недорого, но позволяют прервать заведомо провальное задание.
- Заведите регламент на расходники машины. Ресурс сопла, состояние подающего механизма, чистка направляющих — плановая замена дешевле, чем разбор партии брака.
- Определите заранее, что считается годным. Допуски, требования к поверхности и критичные зоны детали, согласованные с заказчиком до печати, снимают большую часть конфликтов на приёмке.
Что сказано и что пока не сказано
Стоит трезво отделять факты от ожиданий. Объявлены финансирование, срок в два года, платформы, на которых будет вестись работа, и цель — снизить объём послепечатного контроля за счёт данных, собранных в ходе построения. Ни состава датчиков, ни алгоритмов обнаружения отклонений, ни формата итоговой документации на этом этапе не публиковали, и готового продукта пока не существует.
Тем не менее направление показательно: 3D-печать в серийном производстве упирается уже не в саму возможность напечатать деталь, а в способность доказать её качество без дорогого разрушающего и томографического контроля. Аддитивные технологии выходят из стадии «получилось» и входят в стадию «подтверждено документами» — а это ровно та зрелость, которой отрасль добивается последние годы.
