Konica Minolta bizhub 200 / 250 / 350 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Крышка сканера (P1)
- Внешние детали (P2)
- Панель управления (P3)
- Панель управления (P4)
- Оптический блок (сканер) (P5)
- Оптический блок (сканер) (P6)
- Оптический блок (сканер) (P7)
- Оптический блок (сканер) (P8)
- Power узел (P9)

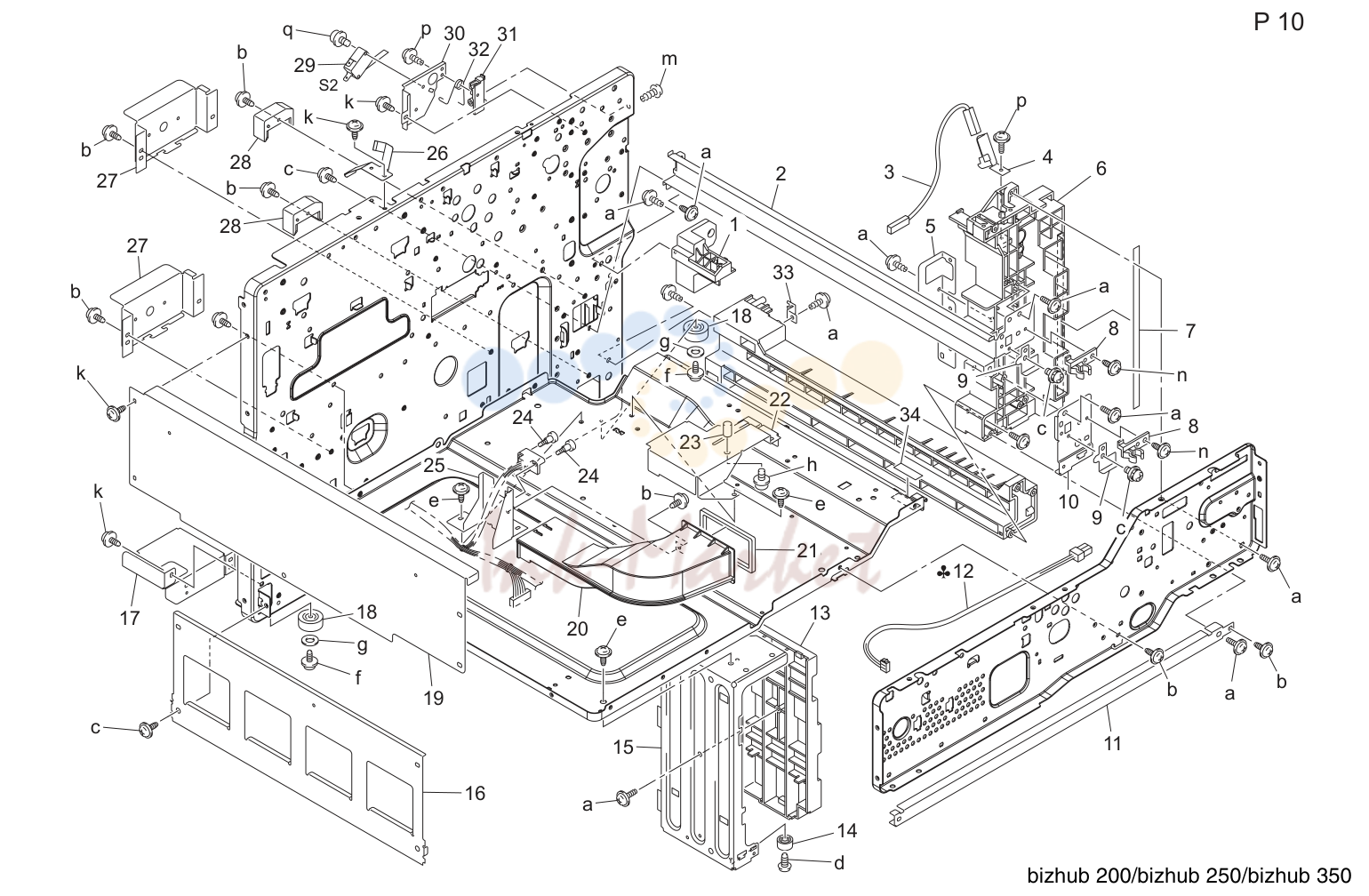

- Рама секция (P10)

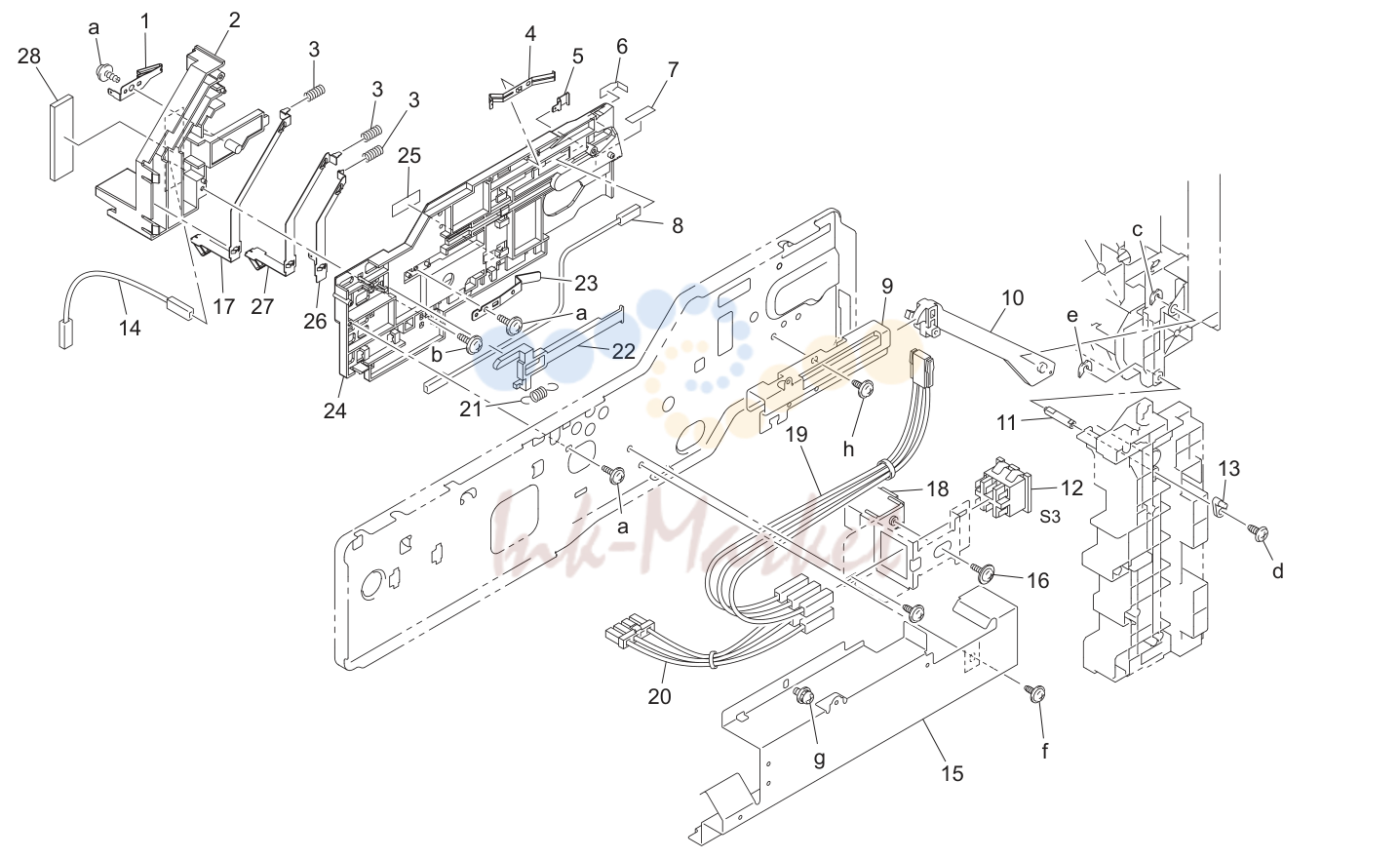

- Рама секция (P11)

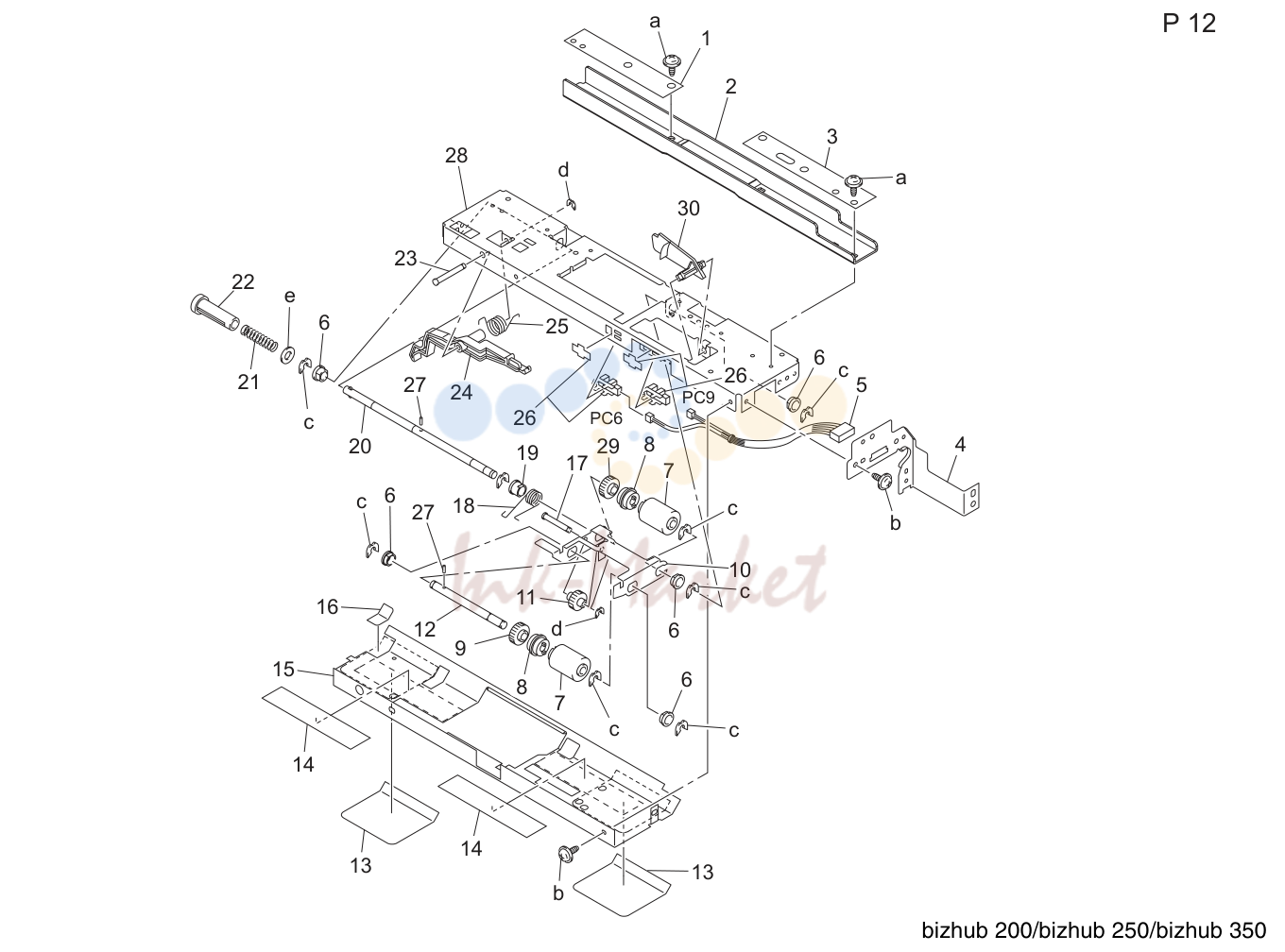

- Paper take-up секция (P12)

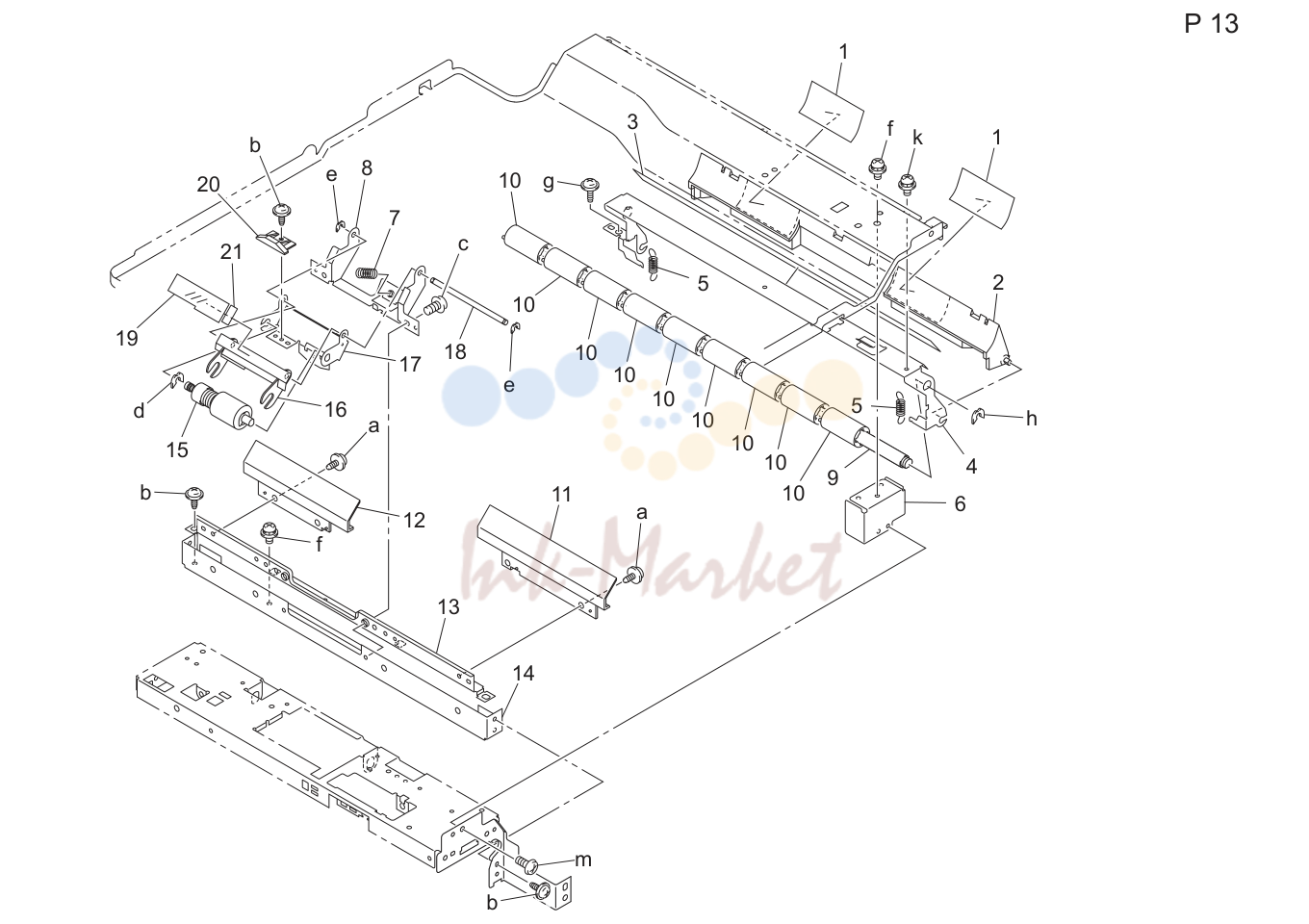

- Paper take-up секция (P13)

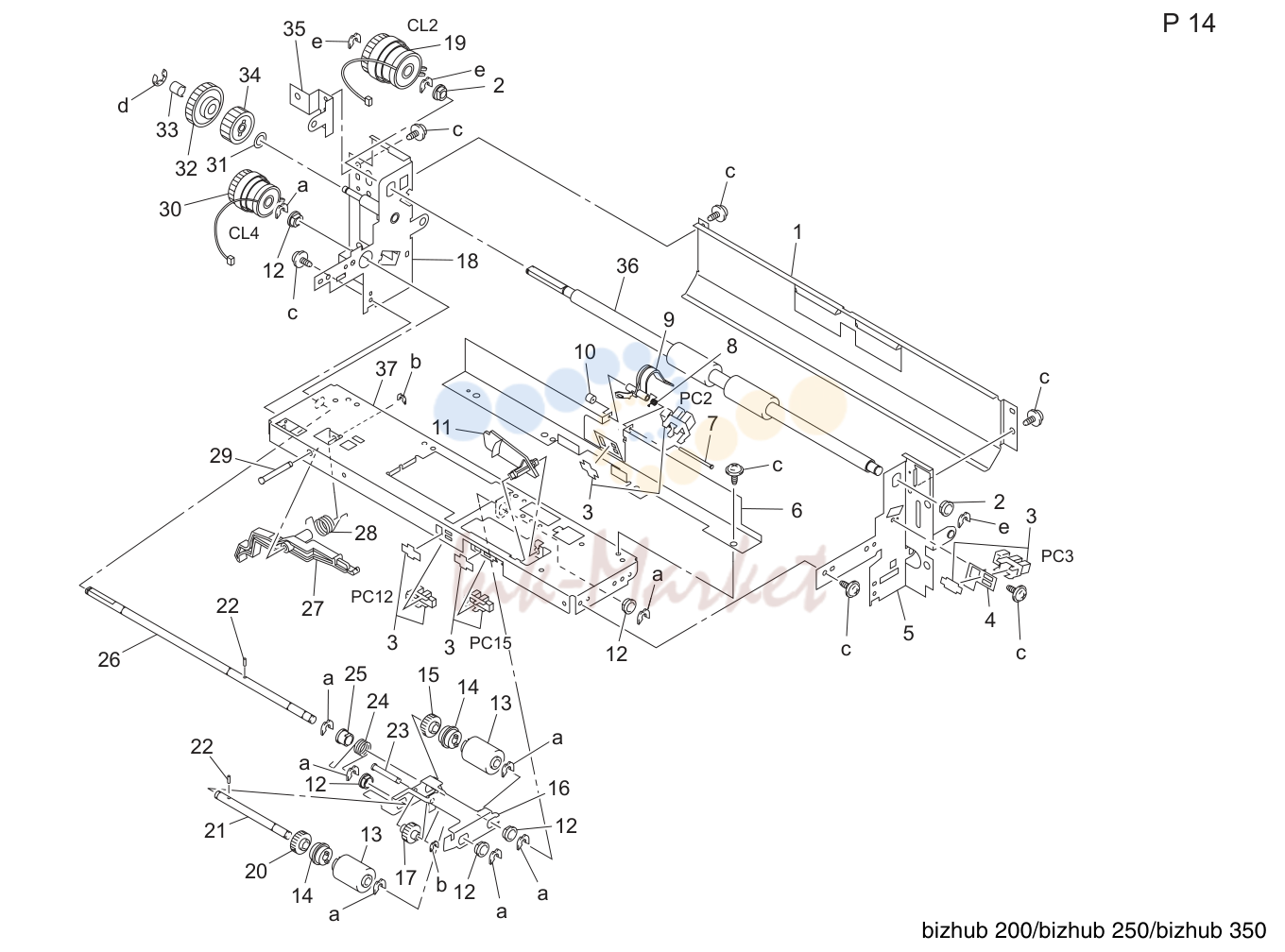

- Paper take-up секция (P14)

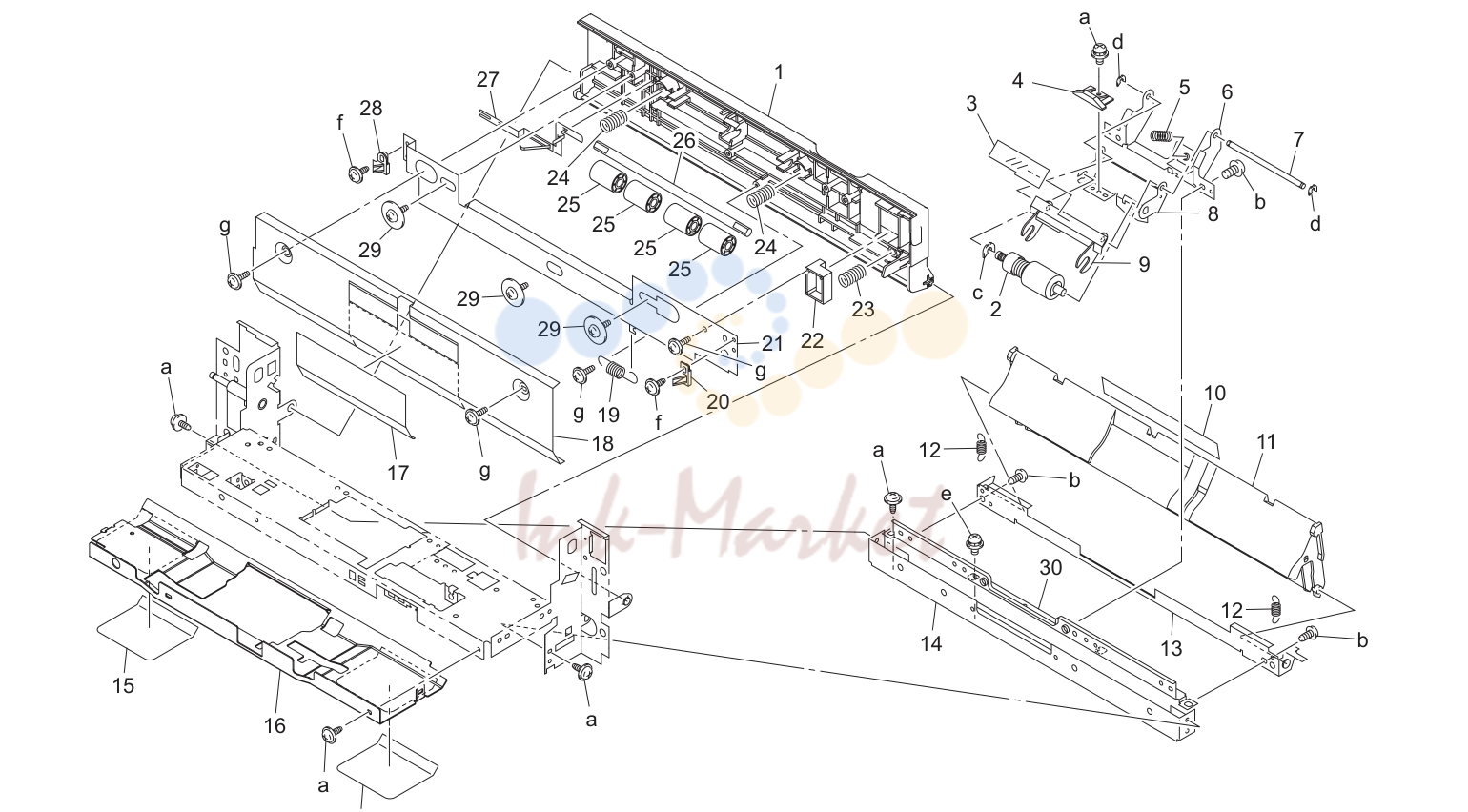

- Paper take-up секция (P15)
- Bypass секция (P16)
- Bypass секция (P17)
- Bypass секция (P18)
- Бункер секция (P19)
- Бункер секция (P20)
- Проявка узел (P21)
- Paper transport секция (P22)
- Paper transport секция (P23)
- Drive секция (P24)
- Drive секция (P25)
- Drive секция (P26)
- Печь (закрепление) секция (P27)
- Печь (закрепление) секция (P28)
- Electrical components (P29)
- Electrical components (P30)
- Cassette секция (P31)
- Turnover узел (P32)
- Дуплекс узел (P33)
- Дуплекс узел (P34)
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали
Крышка сканера (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4040 1505 01 запросить цену → | Правая крышка |
| 2 | 4040 1509 01 запросить цену → | Крышка |
| 3 | 4040 1508 01 запросить цену → | Крышка |
| 4 | 4030 1501 02 запросить цену → | Передняя крышка |
| 5 | 4030 1515 01 запросить цену → | Уплотнитель |
| 6 | 4030 1503 02 запросить цену → | Левая крышка |
| 7 | 4030 1506 02 запросить цену → | Крышка |
| 8 | 4040 1504 01 запросить цену → | Задняя крышка |
| 9 | 4030 1507 02 запросить цену → | Крышка |
| 10 | 4551 2032 01 запросить цену → | Стекло оригинала в сборе |
| 11 | 4384 1049 01 запросить цену → | Крышка |
| 12 | 4551 2031 01 запросить цену → | Стекло оригинала в сборе |

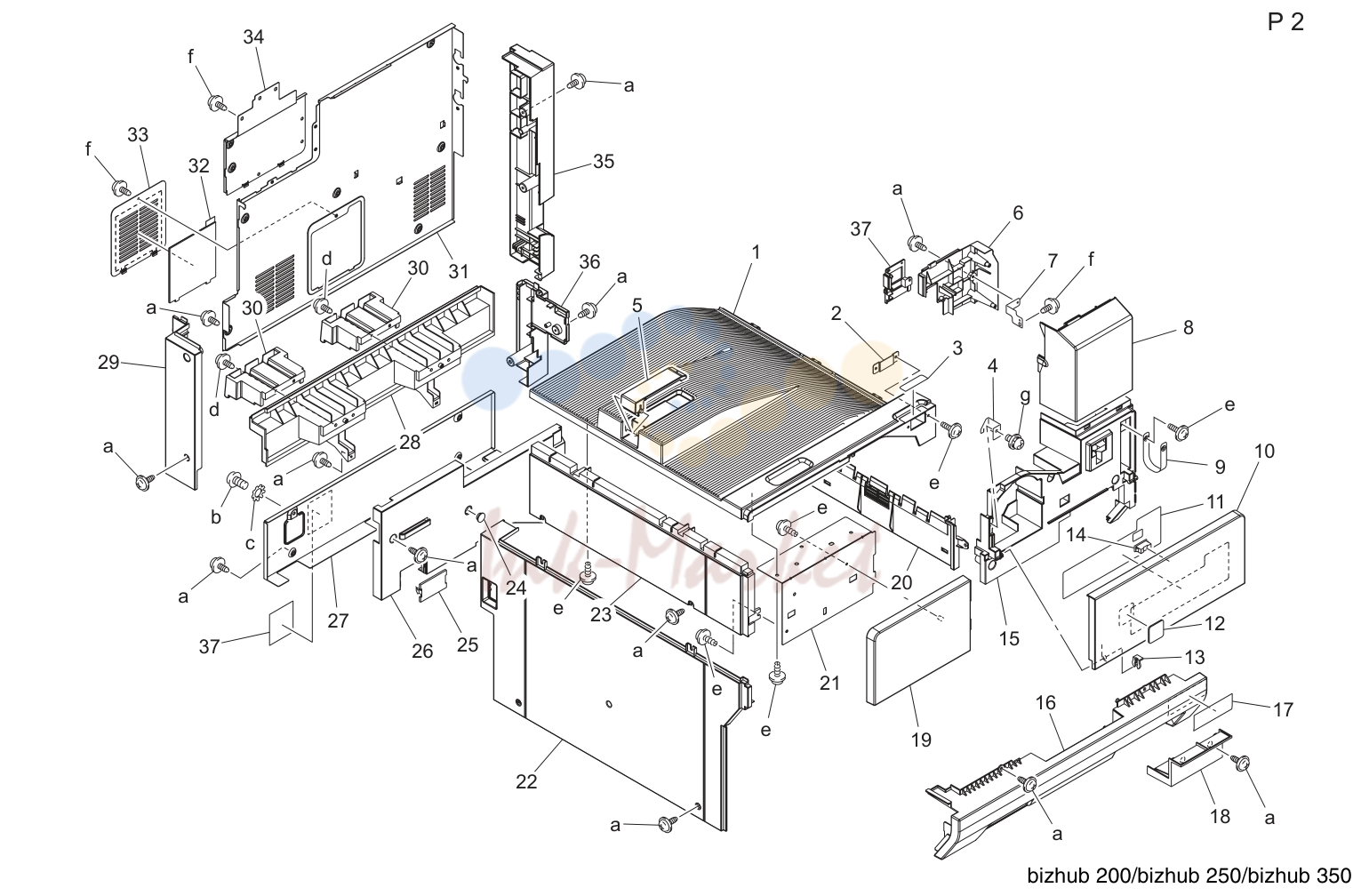

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 1020 03 запросить цену → | Tray |
| 2 | 4030 1025 02 запросить цену → | Кронштейн |
| 3 | 4030 7314 02 запросить цену → | Label тонер position |
| 4 | 4030 5397 01 запросить цену → | Stopper |
| 5 | 4030 1027 02 запросить цену → | Regulating пластина |
| 6 | 4030 1016 03 запросить цену → | Крышка |
| 7 | 4030 2311 01 запросить цену → | Кронштейн |
| 8 | 4040 1008 01 запросить цену → | Крышка |
| 9 | 4120 1014 02 запросить цену → | Band |
| 10 | 4030 1081 01 запросить цену → | Передняя крышка |
| 11 | 4030 7313 01 запросить цену → | Label тонер remove |
| 12 | 4030 7500 01 запросить цену → | Label logo mark |
| 13 | 1033 4402 01 запросить цену → | Stopper ring |
| 14 | 4030 1040 02 запросить цену → | Catch |
| 15 | 4040 1004 01 запросить цену → | Крышка |
| 16 | 4040 1002 01 запросить цену → | Передняя крышка |
| 17 | 4040 7367 01 запросить цену → | Label |
| 17 | 4041 7367 01 запросить цену → | Label |
| 17 | 4042 7367 01 запросить цену → | Label |
| 18 | 4030 1005 02 запросить цену → | Крышка |
| 19 | 4030 1003 04 запросить цену → | Передняя крышка |
| 20 | 4030 1018 03 запросить цену → | Крышка |
| 21 | 4030 1023 02 запросить цену → | Tray |
| 22 | 4030 1007 03 запросить цену → | Левая крышка |
| 23 | 4030 1022 01 запросить цену → | Tray |
| 24 | 4030 1041 01 запросить цену → | Cap |
| 25 | 4030 1030 02 запросить цену → | Крышка |
| 26 | 4030 1012 03 запросить цену → | Задняя крышка |
| 27 | 4030 1011 02 запросить цену → | Задняя крышка |
| 28 | 4030 1010 01 запросить цену → | Задняя крышка |
| 29 | 4040 1006 01 запросить цену → | Левая крышка |
| 30 | 4040 1013 01 запросить цену → | Handle |
| 31 | 4040 1009 01 запросить цену → | Задняя крышка |
| 32 | 4040 2093 01 запросить цену → | Тонер filter |
| 33 | 4040 1029 01 запросить цену → | Задняя крышка |
| 34 | 4040 1028 01 запросить цену → | Задняя крышка |
| 35 | 4030 1014 03 запросить цену → | Правая крышка |
| 36 | 4030 1015 04 запросить цену → | Правая крышка |
| 37 | 4037 7406 01 запросить цену → | Label earth caution |

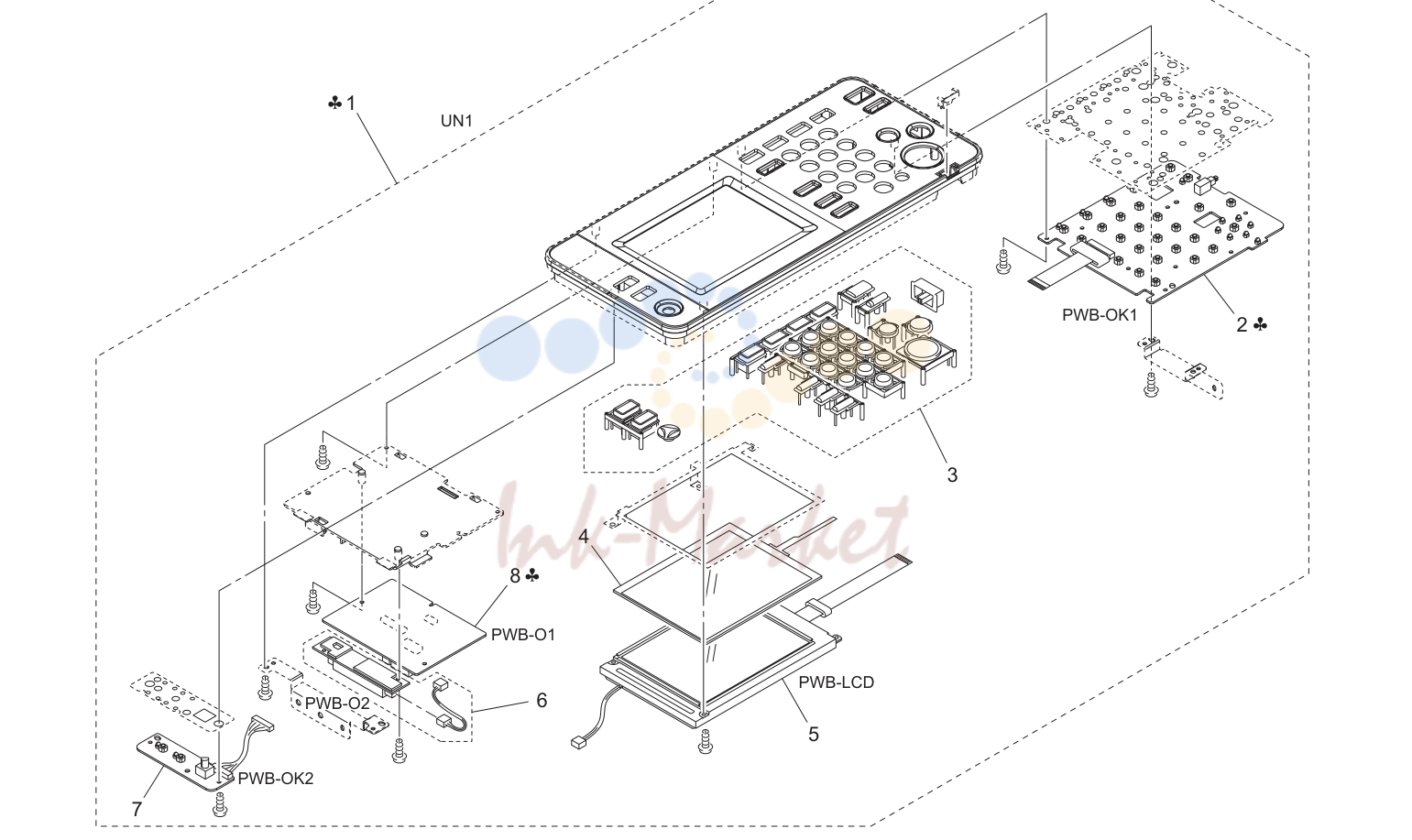

Панель управления (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4040 6053 02 запросить цену → | Панель управления в сборе |
| 1 | 4040 6051 02 запросить цену → | Панель управления в сборе |
| 1 | 4040 6052 02 запросить цену → | Панель управления в сборе |
| 1 | 4040 6054 02 запросить цену → | Панель управления в сборе |
| 1 | 4040 6055 02 запросить цену → | Панель управления в сборе |
| 2 | 4040 7817 01 запросить цену → | Плата-ok1 |
| 2 | 4040 7818 01 запросить цену → | Плата-ok1 |
| 3 | 4040 7807 01 запросить цену → | Button комплект |
| 4 | 4040 7809 01 запросить цену → | Touch панель |
| 5 | 4040 7806 01 запросить цену → | Lcd узел |
| 6 | 4040 7822 01 запросить цену → | Плата-o2 |
| 7 | 4040 7821 01 запросить цену → | Плата-ok2 |
| 8 | 4040 7810 01 запросить цену → | Плата-o1 |
| 8 | 4040 7811 01 запросить цену → | Плата-o1 |
| 8 | 4040 7812 01 запросить цену → | Плата-o1 |
| 8 | 4040 7813 01 запросить цену → | Плата-o1 |
| 8 | 4040 7814 01 запросить цену → | Плата-o1 |

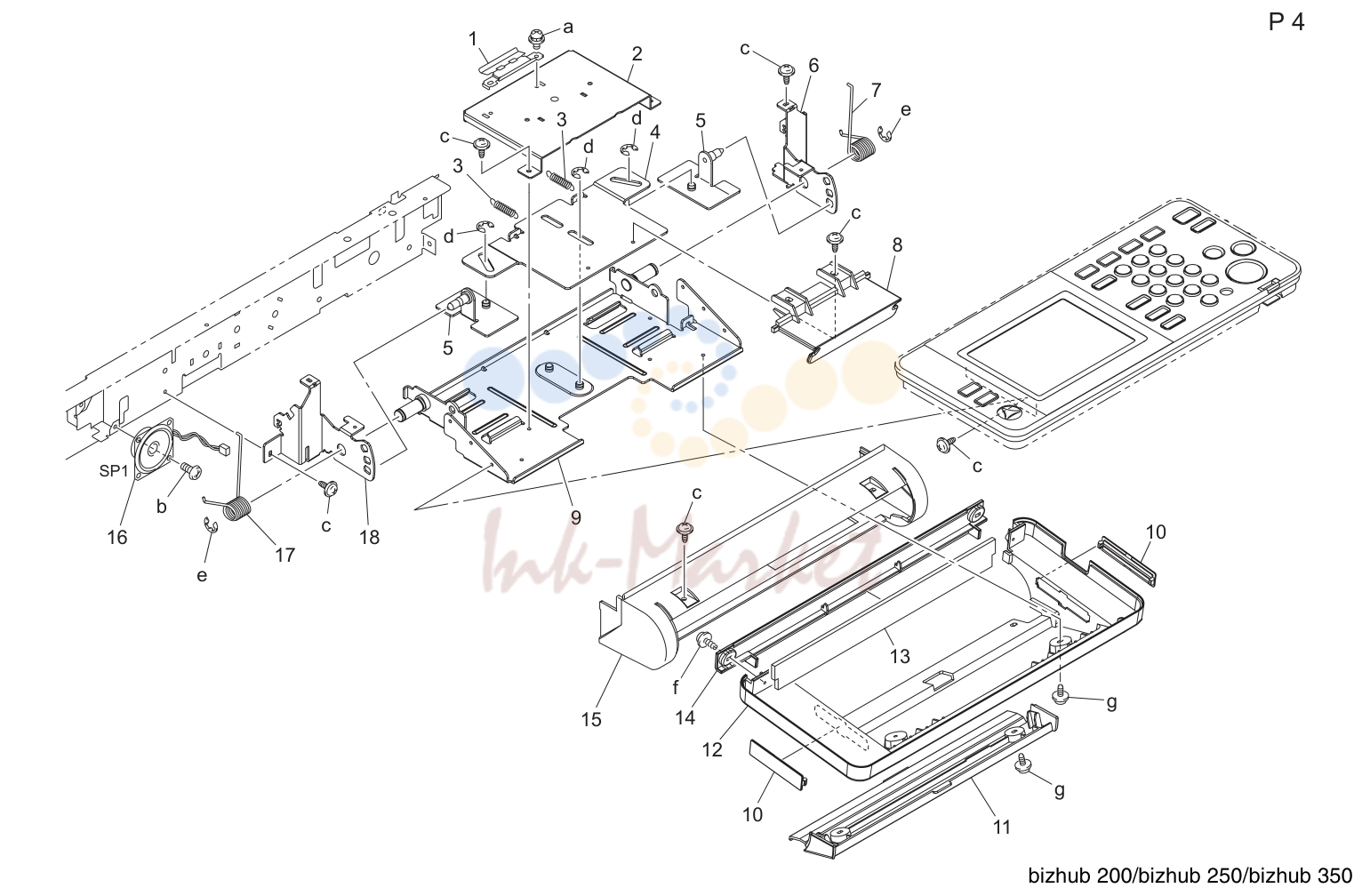

Панель управления (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4040 1391 01 запросить цену → | Пластина пружина |
| 2 | 4030 1390 04 запросить цену → | Кронштейн |
| 3 | 4581 1389 01 запросить цену → | Tension пружина |
| 4 | 4030 1382 01 запросить цену → | Coupling |
| 5 | 4030 1385 01 запросить цену → | Positioning пластина |
| 6 | 4040 1384 01 запросить цену → | Hold пластина |
| 7 | 4030 1387 01 запросить цену → | Torsion пружина |
| 8 | 4040 1388 01 запросить цену → | Рычаг |
| 9 | 4030 1381 02 запросить цену → | Кронштейн |
| 10 | 4040 1054 01 запросить цену → | Крышка |
| 11 | 4040 1053 01 запросить цену → | Крышка |
| 12 | 4040 1051 01 запросить цену → | Крышка |
| 13 | 4040 1055 01 запросить цену → | Уплотнитель |
| 14 | 4040 1052 01 запросить цену → | Крышка |
| 15 | 4030 1052 01 запросить цену → | Крышка |
| 16 | 9373 2200 11 запросить цену → | Loudspeaker |
| 17 | 4030 1386 01 запросить цену → | Torsion пружина |
| 18 | 4040 1383 01 запросить цену → | Hold пластина |

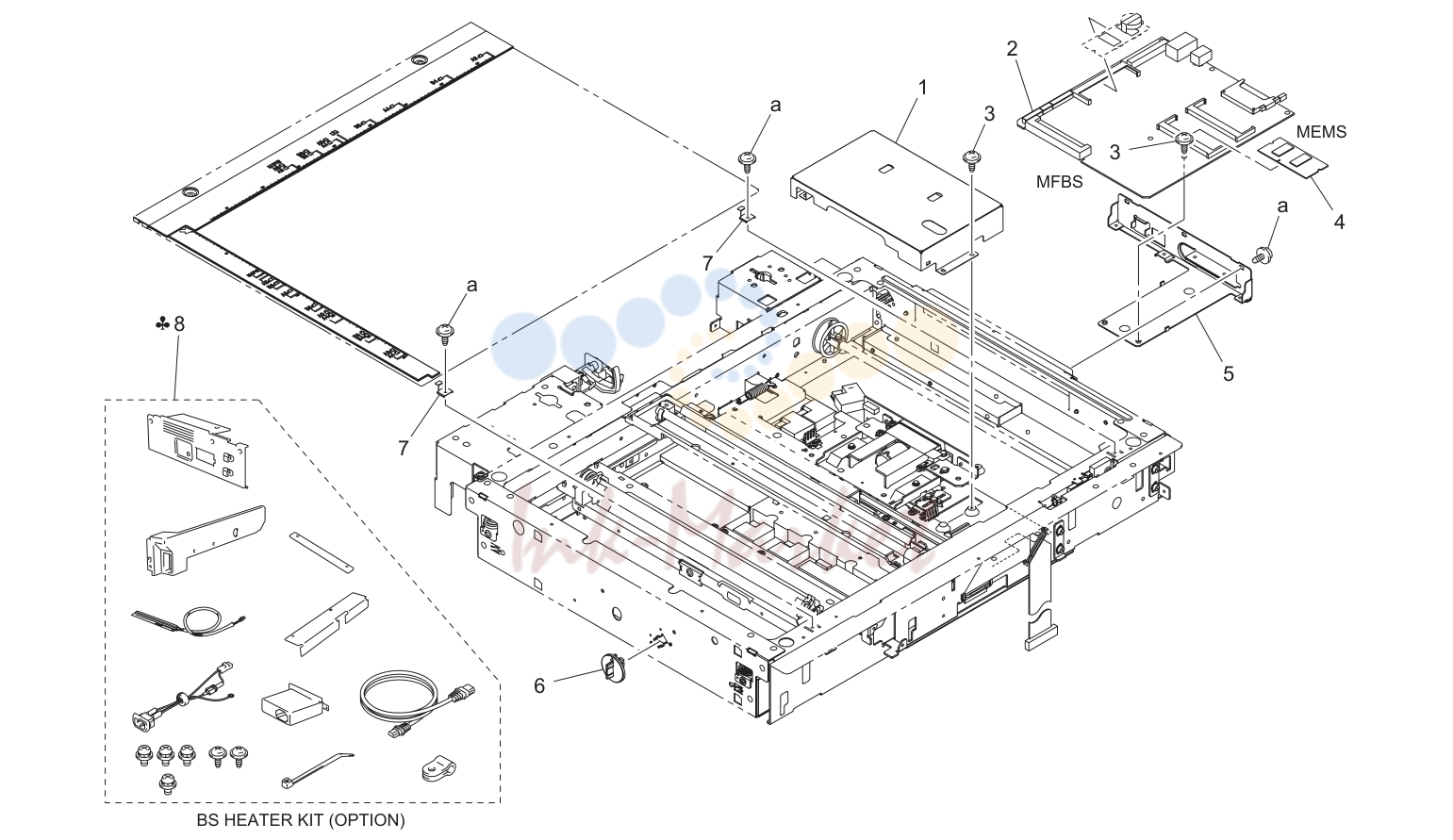

Оптический блок (сканер) (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4551 2019 01 запросить цену → | Shield |
| 2 | 4551 2038 01 запросить цену → | Mfbs |
| 3 | 4551 2046 01 запросить цену → | Screw |
| 4 | 4551 2039 01 запросить цену → | Mems |
| 5 | 4551 2045 01 запросить цену → | Кронштейн |
| 6 | 4551 2018 01 запросить цену → | Рычаг |
| 7 | 4384 1006 01 запросить цену → | Пластина пружина |
| 8 | 4030 0902 02 запросить цену → | Heater в сборе |

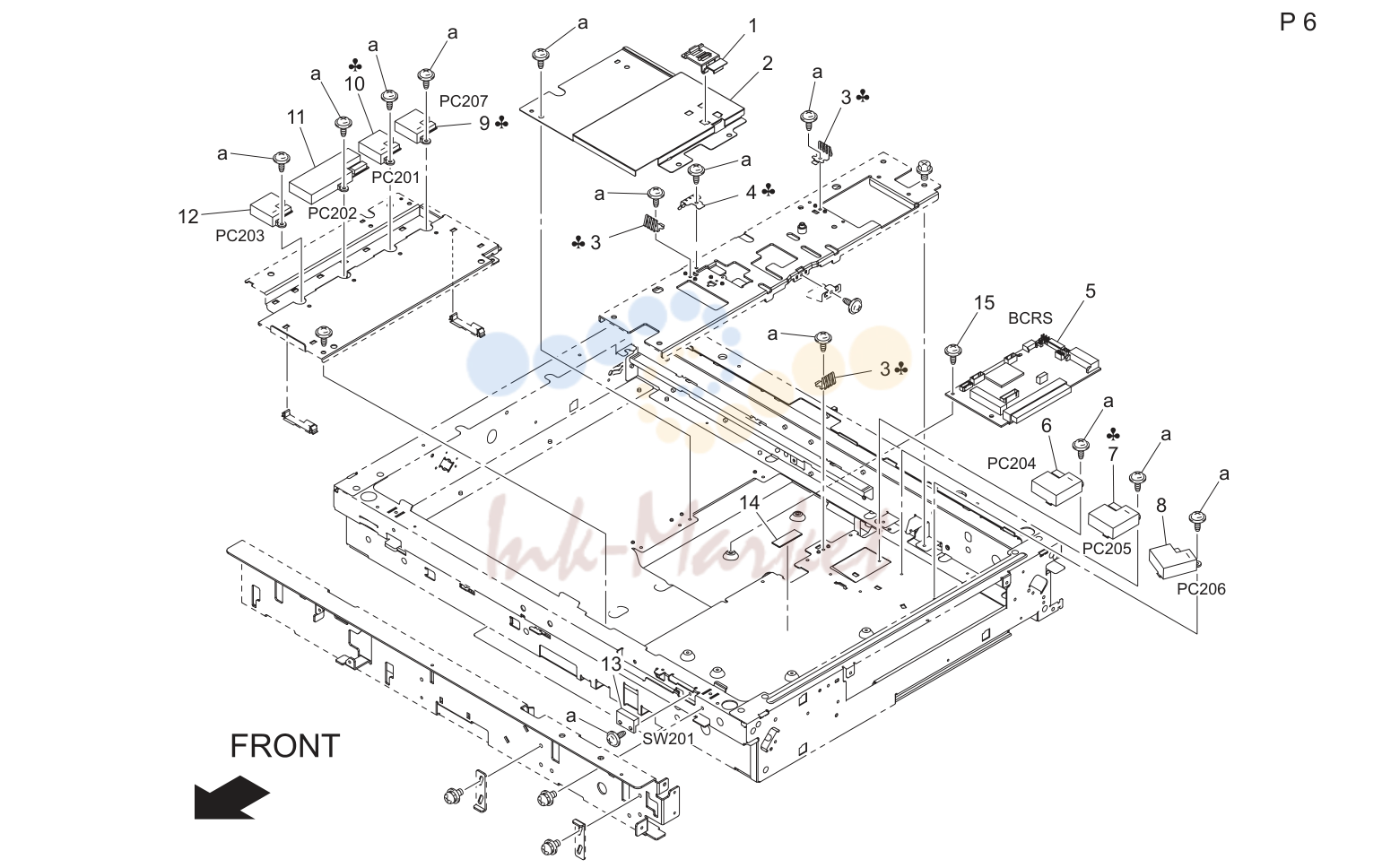

Оптический блок (сканер) (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4551 2025 01 запросить цену → | Держатель |
| 2 | 4551 2020 01 запросить цену → | Shield |
| 3 | 4551 2022 01 запросить цену → | Пластина пружина |
| 4 | 4551 2030 01 запросить цену → | Пластина пружина |
| 5 | 4551 2033 01 запросить цену → | Bcrs |
| 5 | 4551 2034 01 запросить цену → | Bcrs |
| 6 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 7 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 8 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 9 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 9 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 10 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 10 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 11 | 4384 1031 01 запросить цену → | Solid state выключатель |
| 12 | 4384 1030 01 запросить цену → | Solid state выключатель |
| 13 | 4551 2010 01 запросить цену → | Reed выключатель |
| 14 | 4551 2008 01 запросить цену → | Sheet |
| 15 | 4551 2046 01 запросить цену → | Screw |

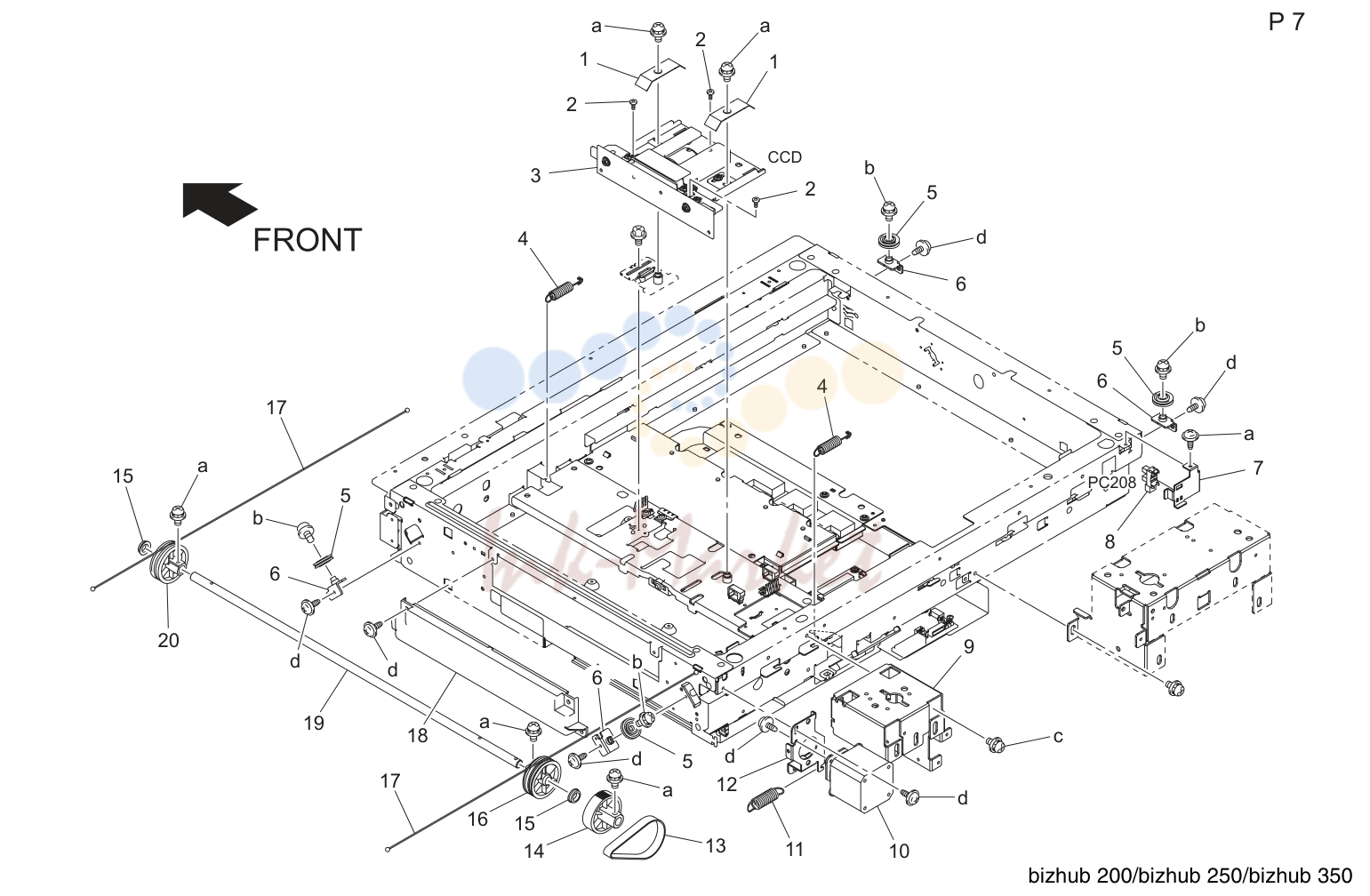

Оптический блок (сканер) (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4384 1063 01 запросить цену → | Пластина пружина |
| 2 | 4384 1102 01 запросить цену → | Tapping screw |
| 3 | 4551 2003 01 запросить цену → | Lens в сборе |
| 4 | 4384 1022 01 запросить цену → | Tension пружина |
| 5 | 4551 2014 01 запросить цену → | Pulley |
| 6 | 4384 1068 01 запросить цену → | Pulley кронштейн( 1) |
| 7 | 4384 1061 01 запросить цену → | Sns кронштейн |
| 8 | 4551 2059 01 запросить цену → | Photo interrupter |
| 9 | 4384 1058 01 запросить цену → | Hinge кронштейн(r ) |
| 10 | 4551 2013 01 запросить цену → | Мотор |
| 11 | 4384 1023 01 запросить цену → | Tension пружина |
| 12 | 4384 1070 01 запросить цену → | Мотор кронштейн |
| 13 | 4384 1033 01 запросить цену → | Timing ремень |
| 14 | 4384 1024 01 запросить цену → | Pulley |
| 15 | 4384 1021 01 запросить цену → | Ball bearing |
| 16 | 4384 1019 01 запросить цену → | Pulley |
| 17 | 4551 2028 01 запросить цену → | Wire |
| 18 | 4551 2027 01 запросить цену → | Крышка |
| 19 | 4384 1046 01 запросить цену → | Вал |
| 20 | 4384 1092 01 запросить цену → | Pulley |

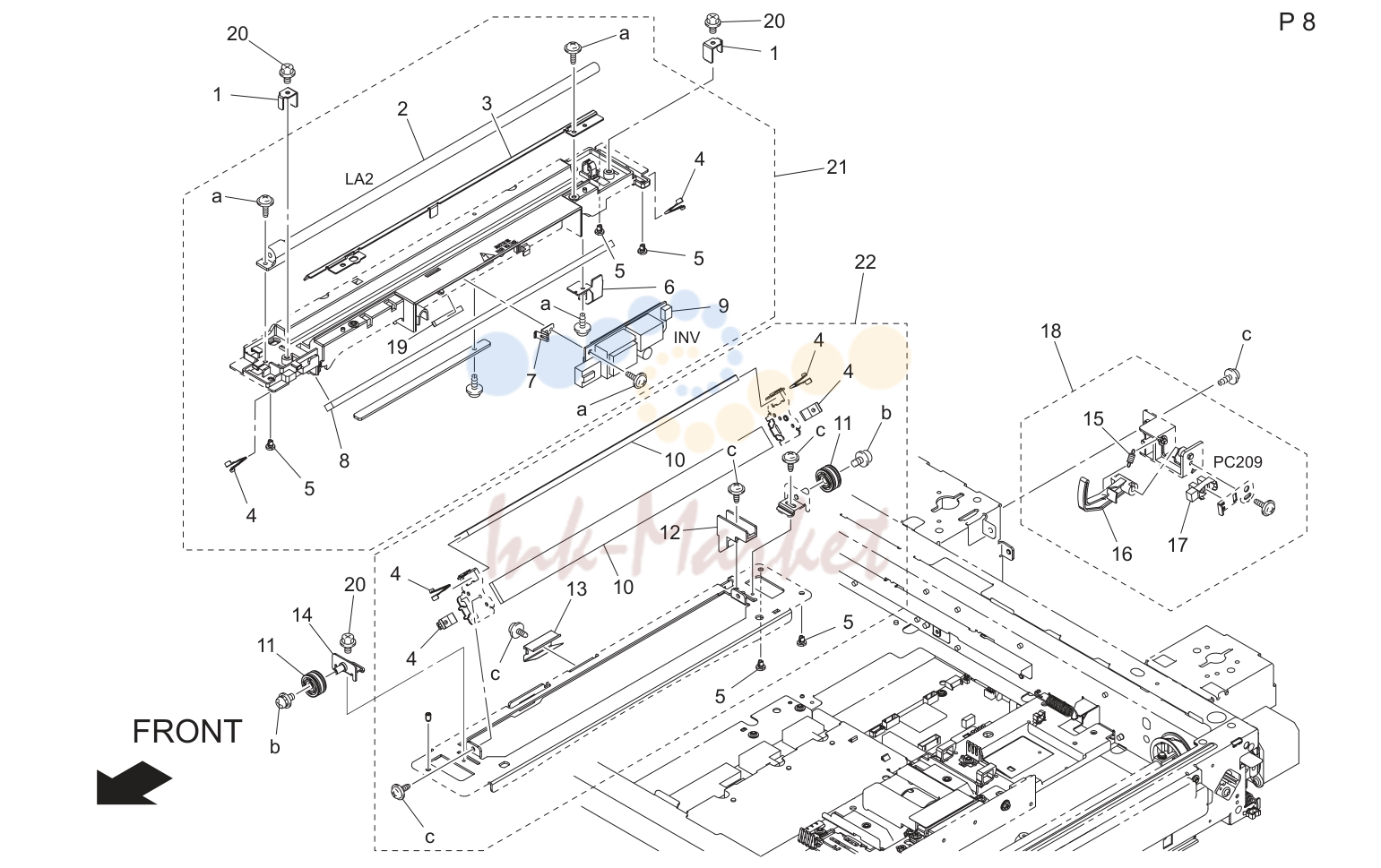

Оптический блок (сканер) (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4384 1062 01 запросить цену → | Wire кронштейн |
| 2 | 4551 2004 01 запросить цену → | Xenon |
| 3 | 4551 2023 01 запросить цену → | Reflector |
| 4 | 4551 2029 01 запросить цену → | Пластина пружина |
| 5 | 4551 2017 01 запросить цену → | Slider |
| 6 | 4551 2026 01 запросить цену → | Ffc clamp |
| 7 | 4551 2007 01 запросить цену → | Пластина пружина |
| 8 | 4551 2005 01 запросить цену → | Mirror |
| 9 | 4551 2012 01 запросить цену → | Плата в сборе |
| 10 | 4551 2006 01 запросить цену → | Mirror |
| 11 | 4551 2016 01 запросить цену → | Pulley |
| 12 | 4551 2024 01 запросить цену → | Направляющая |
| 13 | 4551 2015 01 запросить цену → | Пластина пружина |
| 14 | 4551 2021 01 запросить цену → | Кронштейн |
| 15 | 4384 1044 01 запросить цену → | Tension пружина |
| 16 | 4384 1045 01 запросить цену → | Рычаг |
| 17 | 4551 2059 01 запросить цену → | Photo interrupter |
| 18 | 4384 1036 01 запросить цену → | Photo interrupter в сборе |
| 19 | 4551 2009 01 запросить цену → | Cushion |
| 20 | 4551 2047 01 запросить цену → | Screw |
| 21 | 4551 2001 01 запросить цену → | Carriage 1 в сборе |
| 22 | 4551 2002 01 запросить цену → | Carriage 2 в сборе |

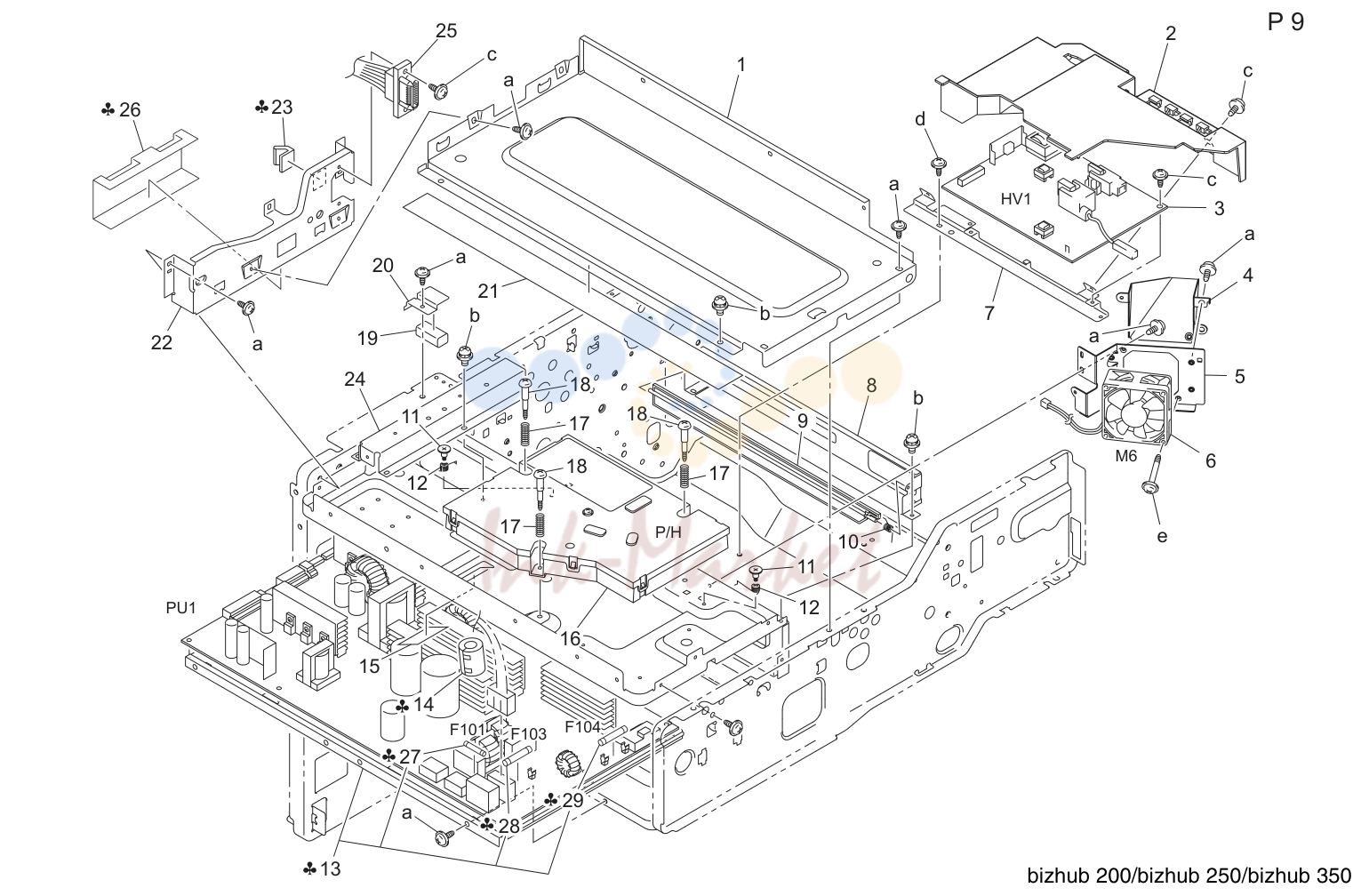

Power узел (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 2017 01 запросить цену → | Кронштейн |
| 2 | 4040 2101 02 запросить цену → | Крышка |
| 3 | 4040 6203 01 запросить цену → | Hv transformer |
| 4 | 4040 2139 01 запросить цену → | Воздуховод |
| 5 | 4040 2109 02 запросить цену → | Кронштейн |
| 6 | 9313 1400 61 запросить цену → | Вентилятор мотор |
| 7 | 4030 2040 01 запросить цену → | Кронштейн |
| 8 | 4030 2004 02 запросить цену → | Кронштейн |
| 9 | 4030 2036 01 запросить цену → | Shutter |
| 10 | 4011 2034 02 запросить цену → | Torsion пружина |
| 11 | 4011 5925 02 запросить цену → | Shoulder screw |
| 12 | 4030 2049 01 запросить цену → | Torsion пружина |
| 13 | 4040 6202 02 запросить цену → | Power supply |
| 13 | 4040 6201 01 запросить цену → | Power supply |
| 14 | 0866 7801 01 запросить цену → | Ferrite core |
| 15 | 4040 2064 01 запросить цену → | Направляющая |
| 16 | 4040 0751 00 запросить цену → | P/h в сборе |
| 16 | 4041 0751 00 запросить цену → | P/h в сборе |
| 17 | 4128 1978 01 запросить цену → | Pressure пружина |
| 18 | 4128 1979 01 запросить цену → | Shoulder screw |
| 19 | 4030 6757 01 запросить цену → | Electrically conвоздуховодive material |
| 20 | 4030 2119 01 запросить цену → | Shield |
| 21 | 4040 1036 01 запросить цену → | Shield пластина |
| 22 | 4030 2018 01 запросить цену → | Кронштейн |
| 23 | 9384 4300 21 запросить цену → | Electrically conвоздуховодive material |
| 24 | 4030 2034 01 запросить цену → | Reinforce пластина |
| 25 | 4030 6816 01 запросить цену → | Wire жгут в сборе |
| 26 | 4030 2120 01 запросить цену → | Направляющая |
| 27 | 4040 7801 01 запросить цену → | Fuse |
| 27 | 4040 7804 01 запросить цену → | Fuse |
| 28 | 4040 7802 01 запросить цену → | Fuse |
| 28 | 4040 7805 01 запросить цену → | Fuse |
| 29 | 4040 7805 01 запросить цену → | Fuse |
| 29 | 4040 7803 01 запросить цену → | Fuse |
Рама секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 2037 01 запросить цену → | Держатель |
| 2 | 4030 2029 02 запросить цену → | Rail |
| 3 | 4030 6843 01 запросить цену → | Wire жгут в сборе |
| 4 | 1164 2155 01 запросить цену → | Contact |
| 5 | 4030 2010 01 запросить цену → | Кронштейн |
| 6 | 4030 2026 03 запросить цену → | Stay |
| 7 | 4030 7315 01 запросить цену → | Label |
| 8 | 4002 3123 03 запросить цену → | Держатель |
| 9 | 4030 2038 02 запросить цену → | Stopper |
| 10 | 4030 2041 02 запросить цену → | Кронштейн |
| 11 | 4030 2007 01 запросить цену → | Reinforce пластина |
| 12 | 1165 6832 01 запросить цену → | Жгут |
| 13 | 4030 2008 02 запросить цену → | Rail |
| 14 | 4030 2081 01 запросить цену → | Spacer |
| 15 | 4030 2005 02 запросить цену → | Reinforce пластина |
| 16 | 4030 2006 01 запросить цену → | Reinforce пластина |
| 17 | 4030 2042 02 запросить цену → | Кронштейн |
| 18 | 4030 2080 01 запросить цену → | Rubber foot |
| 19 | 4030 2016 01 запросить цену → | Reinforce пластина |
| 20 | 4040 0163 01 запросить цену → | Воздуховод |
| 21 | 4040 2094 01 запросить цену → | Уплотнитель |
| 22 | 4030 2079 02 запросить цену → | Кронштейн |
| 23 | 4040 2078 01 запросить цену → | Pin |
| 24 | 1079 2219 01 запросить цену → | Shoulder screw |
| 25 | 4030 2012 02 запросить цену → | Кронштейн |
| 26 | 4030 2162 01 запросить цену → | Earth ground |
| 27 | 4030 2062 01 запросить цену → | Кронштейн |
| 28 | 4030 2009 01 запросить цену → | Направляющая |
| 29 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 30 | 4030 2116 01 запросить цену → | Кронштейн |
| 31 | 1164 2051 01 запросить цену → | Направляющая |
| 32 | 4011 2037 01 запросить цену → | Torsion пружина |
| 33 | 4030 2011 01 запросить цену → | Кронштейн |
| 34 | 1129 7303 01 запросить цену → | Label hi-vol caution |
Рама секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 2114 01 запросить цену → | Contact |
| 2 | 4030 2102 01 запросить цену → | Держатель |
| 3 | 4011 2134 01 запросить цену → | Pressure пружина |
| 4 | 1165 2142 01 запросить цену → | Earth ground |
| 5 | 1165 2153 01 запросить цену → | Contact |
| 6 | 4011 2047 01 запросить цену → | Уплотнитель |
| 7 | 4030 7316 01 запросить цену → | Label |
| 8 | 4030 6844 01 запросить цену → | Wire жгут в сборе |
| 9 | 1164 2310 01 запросить цену → | Направляющая пластина |
| 10 | 1164 2316 01 запросить цену → | Рычаг |
| 11 | 4011 2010 01 запросить цену → | Вал |
| 12 | 9331 1810 11 запросить цену → | Micro выключатель |
| 13 | 1164 2007 12 запросить цену → | Joint |
| 14 | 4030 6842 01 запросить цену → | Wire жгут в сборе |
| 15 | 4030 2123 01 запросить цену → | Кронштейн |
| 16 | 4109 2003 01 запросить цену → | Shoulder screw |
| 17 | 4030 2115 01 запросить цену → | Contact |
| 18 | 4030 2118 01 запросить цену → | Рычаг |
| 19 | 4040 6854 01 запросить цену → | Wire жгут в сборе |
| 20 | 4040 6853 01 запросить цену → | Wire жгут в сборе |
| 21 | 4011 2035 01 запросить цену → | Tension пружина |
| 22 | 1165 2040 02 запросить цену → | Рычаг |
| 23 | 1164 2021 02 запросить цену → | Пластина пружина |
| 24 | 4030 2019 02 запросить цену → | Направляющая |
| 25 | 1129 7303 01 запросить цену → | Label hi-vol caution |
| 26 | 4030 2112 01 запросить цену → | Contact |
| 27 | 4030 2113 01 запросить цену → | Contact |
| 28 | 4040 2160 01 запросить цену → | Уплотнитель |
Paper take-up секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3087 01 запросить цену → | Reinforce пластина |
| 2 | 4030 3084 01 запросить цену → | Reinforce пластина |
| 3 | 4030 3086 01 запросить цену → | Reinforce пластина |
| 4 | 4030 3041 02 запросить цену → | Рама |
| 5 | 4030 6811 01 запросить цену → | Wire жгут в сборе |
| 6 | 4131 3003 01 запросить цену → | Втулка |
| 7 | 4030 3005 01 запросить цену → | Ролик |
| 8 | 4030 3034 01 запросить цену → | Муфта |
| 9 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 10 | 4030 3002 02 запросить цену → | Держатель |
| 11 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 12 | 4030 3003 01 запросить цену → | Вал |
| 13 | 4030 3036 01 запросить цену → | Направляющая |
| 14 | 4030 3088 01 запросить цену → | Weight |
| 15 | 4030 3023 03 запросить цену → | Направляющая пластина |
| 16 | 4030 3085 01 запросить цену → | Крышка |
| 17 | 4040 3097 01 запросить цену → | Вал |
| 18 | 4030 3030 01 запросить цену → | Torsion пружина |
| 19 | 1065 3086 01 запросить цену → | Втулка |
| 20 | 4030 3004 01 запросить цену → | Вал |
| 21 | 1070 3072 01 запросить цену → | Pressure пружина |
| 22 | 1052 4412 01 запросить цену → | Joint |
| 23 | 4040 3096 01 запросить цену → | Вал |
| 24 | 4030 3011 02 запросить цену → | Рычаг |
| 25 | 4030 3012 01 запросить цену → | Torsion пружина |
| 26 | 4037 0906 01 запросить цену → | Photo interrupter |
| 27 | 1067 2501 01 запросить цену → | Pin |
| 28 | 4030 3001 03 запросить цену → | Рама |
| 29 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 30 | 4030 3016 12 запросить цену → | Actuator |
Paper take-up секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3108 01 запросить цену → | Направляющая |
| 2 | 4030 3032 03 запросить цену → | Направляющая |
| 3 | 4030 3104 01 запросить цену → | Направляющая |
| 4 | 4030 3103 02 запросить цену → | Кронштейн |
| 5 | 4030 3125 01 запросить цену → | Tension пружина |
| 6 | 4030 3044 01 запросить цену → | Кронштейн |
| 7 | 4030 3017 02 запросить цену → | Pressure пружина |
| 8 | 4030 3014 01 запросить цену → | Кронштейн |
| 9 | 4030 3101 01 запросить цену → | Вал |
| 10 | 4658 3513 01 запросить цену → | Ролик |
| 11 | 4030 3026 02 запросить цену → | Направляющая |
| 12 | 4030 3027 02 запросить цену → | Направляющая |
| 13 | 4030 3037 01 запросить цену → | Reinforce пластина |
| 14 | 4030 3025 02 запросить цену → | Кронштейн |
| 15 | 4030 0151 01 запросить цену → | Separation ролик в сборе |
| 16 | 4030 3077 01 запросить цену → | Направляющая |
| 17 | 4030 3013 01 запросить цену → | Держатель |
| 18 | 4030 3039 01 запросить цену → | Вал |
| 19 | 4030 3079 01 запросить цену → | Направляющая |
| 20 | 4030 3078 01 запросить цену → | Рычаг |
| 21 | 4030 3080 01 запросить цену → | Направляющая |
Paper take-up секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3112 02 запросить цену → | Направляющая пластина |
| 2 | 4131 3532 02 запросить цену → | Втулка |
| 3 | 4037 0906 01 запросить цену → | Photo interrupter |
| 4 | 4030 3128 01 запросить цену → | Кронштейн |
| 5 | 4030 3042 02 запросить цену → | Рама |
| 6 | 4030 3018 01 запросить цену → | Кронштейн |
| 7 | 1200 5212 04 запросить цену → | Pin |
| 8 | 4030 3031 01 запросить цену → | Torsion пружина |
| 9 | 4030 3019 02 запросить цену → | Actuator |
| 10 | 1134 3041 01 запросить цену → | Collar |
| 11 | 4030 3016 12 запросить цену → | Actuator |
| 12 | 4131 3003 01 запросить цену → | Втулка |
| 13 | 4030 3005 01 запросить цену → | Ролик |
| 14 | 4030 3034 01 запросить цену → | Муфта |
| 15 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 16 | 4030 3002 02 запросить цену → | Держатель |
| 17 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 18 | 4030 0203 05 запросить цену → | Рама в сборе |
| 19 | 9322 1200 32 запросить цену → | Муфта |
| 20 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 21 | 4030 3003 01 запросить цену → | Вал |
| 22 | 1067 2501 01 запросить цену → | Pin |
| 23 | 4040 3097 01 запросить цену → | Вал |
| 24 | 4030 3030 01 запросить цену → | Torsion пружина |
| 25 | 1065 3086 01 запросить цену → | Втулка |
| 26 | 4030 3022 01 запросить цену → | Вал |
| 27 | 4030 3011 02 запросить цену → | Рычаг |
| 28 | 4030 3012 01 запросить цену → | Torsion пружина |
| 29 | 4040 3096 01 запросить цену → | Вал |
| 30 | 9322 1500 12 запросить цену → | Муфта |
| 31 | 4030 3092 01 запросить цену → | Washer |
| 32 | 4030 3064 01 запросить цену → | Шестерня 33t |
| 33 | 4030 3069 01 запросить цену → | Sleeve |
| 34 | 4030 3068 01 запросить цену → | Шестерня 26t |
| 35 | 4030 3063 01 запросить цену → | Кронштейн |
| 36 | 4030 3021 01 запросить цену → | Ролик |
| 37 | 4030 3010 02 запросить цену → | Рама |
Paper take-up секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4030 3111 02 запросить цену → | Door |
| 2 | 4030 0151 01 запросить цену → | Separation ролик в сборе |
| 3 | 4030 3079 01 запросить цену → | Направляющая |
| 4 | 4030 3078 01 запросить цену → | Рычаг |
| 5 | 4030 3017 02 запросить цену → | Pressure пружина |
| 6 | 4030 3014 01 запросить цену → | Кронштейн |
| 7 | 4030 3039 01 запросить цену → | Вал |
| 8 | 4030 3013 01 запросить цену → | Держатель |
| 9 | 4030 3077 01 запросить цену → | Направляющая |
| 10 | 4030 3105 01 запросить цену → | Направляющая |
| 11 | 4030 3124 03 запросить цену → | Направляющая |
| 12 | 4030 3125 01 запросить цену → | Tension пружина |
| 13 | 4030 3129 03 запросить цену → | Кронштейн |
| 14 | 4030 3025 02 запросить цену → | Кронштейн |
| 15 | 4030 3036 01 запросить цену → | Направляющая |
| 16 | 4030 3095 01 запросить цену → | Направляющая пластина |
| 17 | 4030 3107 01 запросить цену → | Направляющая |
| 18 | 4030 3114 02 запросить цену → | Направляющая пластина |
| 19 | 4030 3116 01 запросить цену → | Tension пружина |
| 20 | 4030 3135 01 запросить цену → | Рычаг |
| 21 | 4030 3117 02 запросить цену → | Кронштейн |
| 22 | 4030 3130 02 запросить цену → | Handle |
| 23 | 1149 3454 01 запросить цену → | Pressure пружина |
| 24 | 4030 3123 01 запросить цену → | Pressure пружина |
| 25 | 4030 3122 01 запросить цену → | Roll |
| 26 | 4030 3121 01 запросить цену → | Вал |
| 27 | 4030 3134 03 запросить цену → | Earth ground |
| 28 | 4030 3115 01 запросить цену → | Рычаг |
| 29 | 4163 5293 01 запросить цену → | Screw |
| 30 | 4030 3037 01 запросить цену → | Reinforce пластина |
Полный список запчастей доступен по запросу.
комментарии
