Керамоматричные композиты (КМК, в англоязычной литературе CMC) — класс материалов, рассчитанных на работу при температурах, при которых обычные жаропрочные сплавы уже теряют несущую способность. Их применяют в лопатках турбин, в газотурбинных двигателях и в теплозащите гиперзвуковых аппаратов. Отдельная и очень заметная область — теплозащитные плитки на обшивке ракет и космических аппаратов: изготовление плиток, матов и сложных композитных конструкций до сих пор остаётся узким местом всей отрасли.
Интерес к этим материалам в аддитивном производстве растёт, а вместе с ним растёт и практическая проблема: методы неразрушающего анализа, отработанные на металлах и полимерных композитах, на керамоматричных композитах работают плохо. Ниже — что это за материалы, какие дефекты в них появляются и почему их пытаются искать прямо во время изготовления, а не после.
Что умеют эти материалы
Наиболее освоенная комбинация — углерод-карбидкремниевый композит: углеродное волокно в матрице из карбида кремния. Он даёт высокую прочность и работоспособность до 1500 °C, чего достаточно для силовых элементов гиперзвуковых аппаратов и для турбомашин.
Следующая ступень — сверхвысокотемпературные керамоматричные композиты. Они сохраняют работоспособность под нагрузкой до 2000 °C, что открывает применение в соплах ракетных двигателей и элементах прямоточных воздушно-реактивных двигателей; рассматривают их и для конструкций термоядерных установок. Одна из комбинаций — углеродное волокно в матрице из карбидов гафния и тантала — по данным исследователей работает до 3500 °C. При этом она заметно легче вольфрама, дольше удерживает свойства при нагреве и, в отличие от монолитной керамики, не разрушается внезапно.
К этому добавляются два свойства, важные именно для конструктора: низкое тепловое расширение и высокая трещиностойкость. Первое снижает напряжения при циклическом нагреве, второе означает, что материал не колется от первой же трещины.
Оборотная сторона — обрабатываемость. При механической обработке материал срезается инструментом, который заметно твёрже заготовки, а здесь этот принцип упирается в потолок: тверже такой керамики почти ничего нет. Поэтому деталь стараются получить в размер сразу, а не выводить резанием. Сверхвысокотемпературные составы в коммерческом обороте пока отсутствуют; более прикладной углерод-карбидкремниевый композит уже выпускают ограниченными партиями, в том числе через 3D-печать.
Как их печатают
Аддитивные маршруты для керамоматричных композитов сегодня разные: селективное лазерное сплавление в порошковом слое, струйное нанесение связующего по порошку, прямая экструзия керамических паст и процессы с непрерывным волокном. Общее у них одно — почти всегда за печатью следует пиролиз: заготовку прогревают так, чтобы полимерный предшественник разложился и превратился в керамическую матрицу. Дальше идут уплотнение и пропитка расплавом.
Важно понимать, что ни один из этих маршрутов не является стандартизованным в том смысле, в каком стандартизована печать металлом. Сочетание волокна с порошковым сплавлением заведомо компромиссно, и вся цепочка пока ближе к исследовательской, чем к серийной.
Четыре характерных дефекта
Растрескивание матрицы. Волокно и матрица имеют разные коэффициенты теплового расширения. При остывании матрица деформируется относительно волокна и трескается. Дефект по своей природе распределённый: это не единичная трещина в известном месте, а сеть мелких нарушений по объёму.
Пористость. Основной источник — стадия пиролиза, когда из заготовки уходят газообразные продукты разложения и на их месте остаются полости. Опасность пор не в самом факте их наличия, а в непредсказуемости: деталь с внутренними пустотами может отработать расчётный ресурс, а может разрушиться заметно раньше без внешних признаков.
Повреждение механизма вытягивания волокна. Это тонкий момент, ради которого композит вообще делают композитом. Когда трещина доходит до волокна, волокно не рвётся вместе с матрицей, а начинает вытягиваться из неё, рассеивая энергию по прилегающей области и вдоль самого волокна. Именно так композит перестаёт разрушаться катастрофически от одной трещины. При печати волокно можно перерезать, повредить его покрытие, уложить не в том направлении или получить слишком короткие отрезки — и механизм перестаёт работать, хотя внешне деталь выглядит целой. Это же соображение объясняет, почему процессы с непрерывным волокном ценят выше процессов с рубленым.
Тот же эффект знаком по другим материалам: в арамидном бронежилете пуля вытягивает волокна из связующего, распределяя удар по площади, а бамбук по существу представляет собой целлюлозные волокна в лигнине.
Расслоение. Возникает при выходе газов во время пиролиза, при остывании и на постобработке. Это поздний по стадии дефект, и он же самый дорогой: к моменту его появления в детали накоплен весь передел, а исправить расслоение нельзя — деталь изготавливают заново.
Почему обычные методы не справляются
Формулировка задачи в программе Военно-воздушных сил США звучит прямо: сдерживает применение керамоматричных композитов то, что традиционные методы неразрушающего анализа, разработанные в основном для металлов и полимерных композитов, не позволяют надёжно обнаруживать растрескивание матрицы, вытягивание волокна, пористость и расслоение, возникающие на протяжении всего изготовления.
Причин несколько. Дефекты распределены по объёму, а не локализованы. Плотности волокна и матрицы близки, поэтому рентгеновский контраст между «нормой» и порой мал. Наконец, значимая часть дефектов появляется не на печати, а на последующих переделах, и в момент печати их ещё нет.
Отдельно стоит вопрос стадийности. Дефекты вносятся практически на каждом шаге: при изготовлении препрега, при выкладке слоёв, при уплотнении в автоклаве, во время пиролиза, при пропитке расплавом и на финишной механической обработке. Проверка только готовой детали отвечает на вопрос «годна или нет», но не отвечает на вопрос, на каком именно переделе процесс ушёл в сторону.
Съёмка структурированным светом вместо томографии постфактум

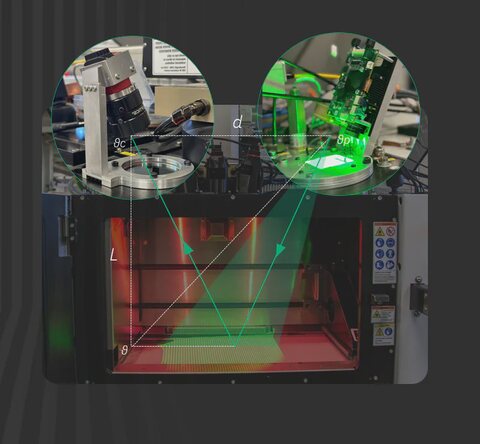

Подход, который разворачивают в рамках программы, состоит в измерении геометрии прямо во время построения. На поверхность построения проецируется структурированный свет — регулярная система полос; камера снимает её под известным углом, а искажение полос пересчитывается в высотную карту поверхности. Отклонения этой карты от расчётной геометрии слоя и есть признак аномалии.
В рамках работ предстоит создать методики калибровки под конкретные материалы, модели классификации аномалий и процедуры валидации, чтобы находить деформацию поверхности и признаки дефектов по мере построения детали, а не дожидаться послепечатной томографии или разрезки образцов.
Экономический смысл здесь тот же, что и в других разделах аддитивного производства: томография дорога и медленна, а разрушающий анализ по определению уничтожает деталь и даёт статистику, а не гарантию по конкретному изделию. Для исследовательских работ, где перебираются волокна, покрытия, длины и схемы укладки, послойная съёмка ценна ещё и тем, что связывает результат с конкретным шагом процесса.
Стоит быть точным в ожиданиях: оптическое измерение поверхности видит геометрию верхнего слоя. Оно фиксирует деформацию, наплывы, пропуски и уход размера — то есть признаки, коррелирующие с будущими дефектами, — но не заглядывает внутрь уже уложенного материала и не отменяет проверки после пиролиза. Это дополнительный источник данных о процессе, а не замена аттестации детали.
Что из этого следует для практики
Программа рассчитана поэтапно: на первом этапе рассматривают применение керамоматричных композитов в производстве и способы развёртывания метода, работы ведут подразделения по двигательным установкам и оперативному обеспечению эксплуатации, а также исследовательская лаборатория материалов и производственных технологий; площадками первого этапа выступают ремонтно-логистический комплекс и одна из авиабаз.
Для тех, кто не работает с гиперзвуком, здесь есть общий вывод. Аттестация детали, изготовленной аддитивно, всё увереннее переходит от проверки готового изделия к документированию самого процесса: что происходило на каждом слое и на каждом переделе. Металлическая печать прошла этот путь раньше — и упиралась ровно в те же ограничения, когда единственным ответом на вопрос о качестве были томография и разрезка образцов.
