Внутри тонер-картриджа работает несколько узлов, и от каждого зависит, каким выйдет отпечаток. Один из самых недооценённых — ролик подачи тонера, он же питающий вал. Деталь выглядит непритязательно: вал с поролоновым покрытием. Но именно он определяет, сколько тонера дойдёт до магнитного вала, и, в конечном счёте, ровным ли будет тон на странице.
Где он стоит и что делает

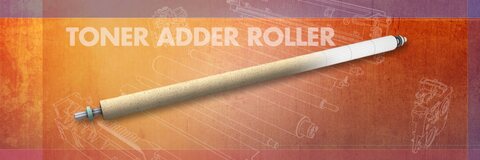

Ролик подачи тонера — это вал, покрытый пеной, прижатый к магнитному валу (валу проявки). У него две задачи, и они противоположны по смыслу.
- Подача. Он забирает тонер из бункера и переносит его на магнитный вал — то есть отвечает за то, чтобы слой тонера вообще появился на поверхности проявки.
- Съём остатка. Он же счищает с магнитного вала тонер, который не ушёл на фотобарабан (OPC). Без этой очистки на валу проявки остаётся отработавший слой, и следующая порция тонера ложится поверх неотданной.
Так что ролик подачи — не просто «подающая» деталь, а элемент, который каждый оборот приводит поверхность магнитного вала в исходное состояние. Особенно заметна его роль в цветных аппаратах, где четыре проявляющих узла должны работать согласованно: разброс в подаче любого из них сразу виден как уход цветового баланса.
Почему всё решает структура пены
Ключевой параметр этой детали — не диаметр вала и не жёсткость прижима, а сама пена. Значение имеют размер ячейки, плотность ячеистой структуры и открытые поры материала: именно они определяют, какой объём тонера ролик захватывает и насколько равномерно отдаёт его дальше. Разработка подходящей рецептуры пены — самостоятельная инженерная задача, а не выбор «любого поролона подходящей толщины».
Практический вывод для сервиса очевиден: внешне одинаковые ролики подачи могут вести себя по-разному, если у них разная плотность и пористость пены. Поэтому подбирать питающий вал «по размеру» — плохая стратегия; ориентироваться нужно на деталь, заявленную под конкретную серию картриджей.
Как делают ролик подачи
Технологическая цепочка выглядит так:
- Смешивают сырьё и получают пену на полиуретановой основе; в состав вводят добавки, задающие нужные свойства материала.
- Пену заливают в формы, где она вызревает несколько суток — сжимать этот этап нельзя, от него зависит стабильность структуры.
- Готовый массив режут на небольшие блоки.
- В каждый блок вставляют вал-ось.
- Пену обтачивают до нужных размеров, обрезки уходят на переработку.
- После финального контроля качества ролик готов к установке в картридж.
Многодневное вызревание в форме и обточка под точный размер объясняют, почему качественный питающий вал не бывает «расходником с полки»: это формованная деталь с контролируемыми параметрами материала.
Как понять, что ролик подачи изношен
Отдельного индикатора у этого узла нет, и код ошибки на него принтер не выдаёт — судить приходится по отпечатку. Общие признаки, на которые смотрит сервис-инженер, таковы:
- Общее осветление отпечатка при том, что тонера в бункере достаточно, — подача перестала обеспечивать нужный слой.
- Неравномерная плотность по ширине листа или полосы вдоль движения бумаги — локальная потеря свойств пены.
- Фон и загрязнение по всему полю — признак того, что остаточный тонер перестал сниматься с магнитного вала.
- У цветных аппаратов — уход оттенка, который не лечится калибровкой: один из проявляющих узлов подаёт не столько тонера, сколько остальные.
Важная оговорка: те же симптомы дают и другие причины — от исчерпания ресурса фотобарабана и износа дозирующего лезвия до неподходящего тонера и условий эксплуатации. Диагностику ведут исключением: сначала проверяют более вероятные и легко заменяемые узлы, и только потом переходят к питающему валу.
Что учитывать в обслуживании
Ролик подачи — деталь, которую при восстановлении картриджа осматривают наравне с фотобарабаном и магнитным валом. На что стоит обращать внимание в работе:
- Загрязнение пены. Спрессованный тонер в порах меняет поведение ролика: захват тонера падает, съём остатка ухудшается.
- Механические повреждения. Вмятины, разрывы и следы прижима на пене восстановлению не поддаются — такой вал меняют.
- Комплектность узла. Менять питающий вал в отрыве от состояния магнитного вала и дозирующего лезвия смысла мало: они работают в паре, и новый ролик на изношенной паре ресурс не вернёт.
- Совместимость по серии. Ролик подбирают под конкретное семейство картриджей — например, для картриджей серии HP 124A, применяемых в HP LaserJet 2600, набор узлов проявки свой, и детали от соседних моделей здесь не подходят.
Понимание того, как устроен и работает питающий вал, экономит время в двух ситуациях: при выборе картриджа — потому что становится ясно, за что именно платят в качественном изделии, и при разборе дефекта печати — потому что «бледный отпечаток» перестаёт быть загадкой и превращается в конкретную цепочку узлов, которую проверяют по порядку.
