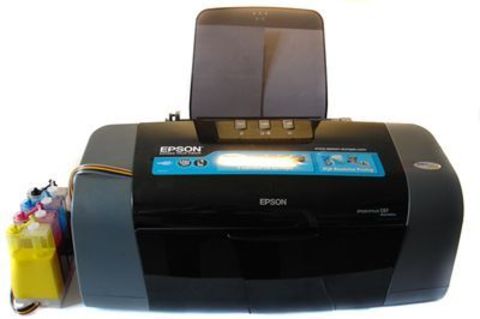

Корпус у принтеров C63, C65, C67, C84, C86, C87, практически одинаков, что позволило объединить инструкции по устаноке системы НПЧ в один документ. Шаг N1: Откройте коробку с СНПЧ. Комплектация системы НПЧ: 1) 4 без поролоновых картриджа СНПЧ. 2) 6-ти канальный шлейф ПВХ соединяющий картриджи и емкости с чернилами. 3) Емкость для чернил, 4-х секционная. 4) Установленный SCSI чип + 3 платы пустышки. 5) Планка подвеса для крепления шлейфа к принтеру. 6) Данная инструкция по установке системы на принтер. Достаньте СНПЧ из коробки. На следующей картинке представлена система, поставляемая без чернил. В случае покупки системы уже заправленной чернилами этап первоначальной заправки нужно пропустить.  На данном этапе удаляем из шприца поршень.  Вставляем шприц без поршня в заправочное отверстие в ёмкости и начинаем переливать чернила из бутылочки. Объем секции в ёмкости СНПЧ 100мл. Будьте осторожны! Не забывайте про объем шприца - 20мл, излишнее заполнение которого может привести к розливу чернил в конце!   После заправки секции нужно закрыть заправочное отверстие толстым концом цветной заглушки.  На следующем рисунке ёмкость СНПЧ приведена в рабочее положение.  Заправка картриджей СНПЧ чернилами: Для заправки в картридже СНПЧ предусмотрено специально заправочное отверстие. Удалите прозрачную заглушку В освободившееся отверстие вставляете шприц, который ранее использовали для заливки чернил в ёмкость СНПЧ.  Вытягиваем поршень из шприца. Чернила начинают заполнять картридж СНПЧ.  После появления чернил в шприце процесс прекращаем.  Закрываем отверстие прозрачной заглушкой. Чтобы полностью удалить воздух из картриджа можно чуть-чуть приподнять ёмкость с чернилами над уровнем картриджей - чернила вытеснят оставшийся воздух.  Переходим к следующему цвету.  Заправка СНПЧ завершена!  Шаг N2: Установка системы в принтер: 2.1 Удалите оригинальные картриджи и прижимную крышку. Для этого нажмите на сервисную кнопку как показано на следующем рисунке.   Крышка держится на двух болтах , выкрутите их.  Потяните за крышку вверх, она снимается без особых усилий.   В новых моделях принтеров Epson, установка СНПЧ усложняется наличием перегородки, которая мешает свободному ходу чернильного шлейфа. Чтобы вернуть каретку на парковочное место нажмите сервисную кнопку, каретка последовательно остановиться 4 раза напротив указателя отсутствующих картриджей. После очередного нажатия каретка вернется на парковку. Это действие позволит просунуть блок картриджей под перегородкой. У старых моделей принтеров таких как C63,65,84,86 перегородка отсутствует и блок картриджей устанавливается без каких-либо помех.     Планка подвеса шлейфа крепится с помощью липкого слоя к боковой стенке принтера. Удалите защитные полоски с клеящей стороны.    Планку подвеса прикрепите посередине корпуса. Это положение обеспечит свободное хождение шлейфа и каретки.  Проверьте надежность соединения планки подвеса с корпусом принтера. Обе клеевые полоски должны ровно прилегать к стенке принтера, без перекосов.  В комплекте СНПЧ идет также дополнительное крепление шлейфа на корпусе принтера.   Установите крепление в указанном месте. Проверьте, чтобы шлейф от этого крепления до планки подвеса был проложен ровно и без перекручиваний.  Нажмите сервисную кнопку еще раз, чтобы выдвинуть каретку в положении замены.  Устанавливаем блок картриджей на место. Картридж встаёт на место с характерным щелчком. При необходимости поправьте крепление шлейфа на блоке картриджей.  После установки системы необходимо проверить правильность прокладки шлейфа по корпусу принтера. Для этого отключите принтер от питания и рукой переведите каретку в крайние левое и правое положение. Каретка должна двигаться свободно, шлейф не перекручивается и не заминается.  Ёмкость с чернилами поставьте рядом с принтером, поднятие ёмкости выше уровня печатающей головки приведет к вытеканию чернил внутрь принтера, что может вызвать его повреждение!  Шаг N3: Запуск системы в работу Включите принтер. После установки СНПЧ принтер запустит стандартную прочистку печатающей головки, распечатайте тест дюз, если все в порядке - можно приступать к работе, в противном случае оставьте принтер в покое на 1-2 часа, чтобы дать возможность выйти наружу воздуху, попавшему в печатающую головку при установке системы. |
