Перед процедурой по замене узла закрепления, убедитесь, что главный рубильник находится в положении OFF.

Выкрутите 1 винт (метка 1) и снимите стопор (метка 2) правой дверцы (сверху).

Выкрутите 1 винт (метка 1) и снимите стопор (метка 2) правой дверцы (снизу).

Выкрутите 1 винт (метка 1) и снимите крышку разъема (метка 2).

Откройте правую дверцу.
Выкрутите 2 винта (метка 1) и снимите 2 крышки (метка 2).

Освободите крепление связки проводов (метка 1).
Отсоедините 4 разъема (метка 2).

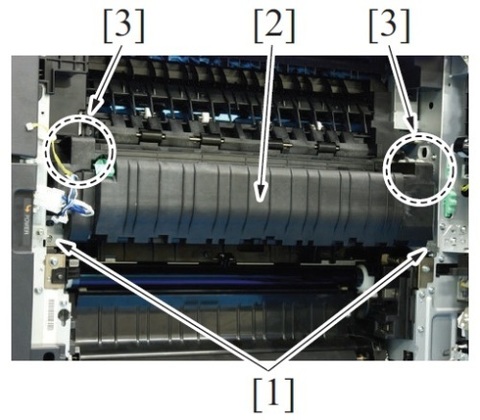

Выкрутите 2 винта (метка 1), и достаньте узел закрепления (метка 2).
Извлекая узел закрепления, держитесь за выступы (метка 3).

Сборка осуществляется в обратном порядке.
Установите главной рубильник в положение ON.
Войдите в сервисное меню и выберите: [Service Mode] - [Counter] - [Life] - [New Release].
