Перед процедурой по замене ленты переноса, убедитесь, что главный рубильник находится в положении OFF.
Выкрутите 1 винт (метка 1) и снимите стопор (метка 2) правой дверцы (сверху).
Выкрутите 1 винт (метка 1) и снимите стопор (метка 2) правой дверцы (снизу).
Выкрутите 1 винт (метка 1) и снимите крышку разъема (метка 2).
Откройте правую дверцу.
Выкрутите 1 винт (метка 1), достаньте 2 вкладки (метка 2).
Снимите направляющую бумаги (метка 3).
Выкрутите винт (метка 1) и снимите стопор (метка 2).

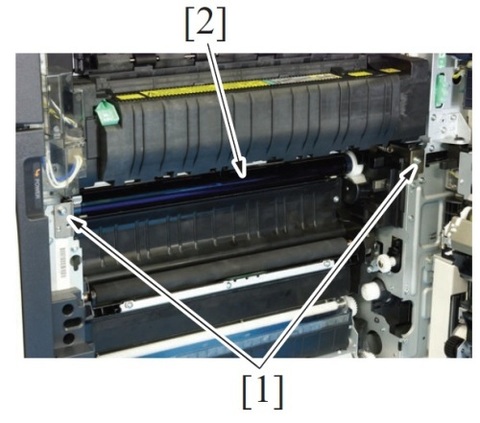

Выкрутите 2 винта (метка 1), блокирующих ленту переноса (метка 2).
Возьмитесь а обе стороны ленты переноса (метка 1) и аккуратно потяните на себя (метка 2).
Предупреждение: Не хватайтесь за поверхность ленты переноса изображения. Если вы случайно коснулись ленты переноса используйте Hydro-wipe (65AA-99##) для чистки, не используйте спиртосодержащие вещества или воду.
Процедура установки
1. Установите ленту переноса (метка 1).
2. Установите ленту переноса (метка 2) и вкрутите 2 винта (метка 1).
3. Сборка осуществляется в обратном порядке.
4. Установите главной рубильник в положение ON.
5. Войдите в сервисное меню и выберите: [Service Mode] - [Counter] - [Life] - [New Release].
6. Выберите [Service Mode] - [Imaging Process Adjustment] - [Gradation Adjust] и отрегулируйте градацию.
