Филаменты с рубленым углеволокном давно перестали быть экзотикой: композитную нить сегодня продают почти под каждую базовую матрицу — PLA, PETG, PA, PET. Но сам по себе углеродный наполнитель не делает деталь лучше. Он меняет вполне конкретный набор свойств, и выигрыш появляется только тогда, когда задача упирается именно в эти свойства. Ниже — разбор сценариев, где композит с углеволокном действительно оправдан, и что при этом придётся учесть на стороне оборудования.
Что даёт углеволокно в филаменте
Рубленое волокно в матрице работает как армирующий наполнитель: оно резко повышает жёсткость (модуль упругости) и снижает усадку, а также поднимает температуру, при которой деталь начинает терять форму под нагрузкой. Побочно растёт и стабильность размеров — композитную деталь меньше «ведёт» при остывании.
Чего углеволокно не даёт, вопреки распространённому ожиданию: оно не превращает деталь в аналог цельного карбона. Короткое рубленое волокно не образует непрерывного каркаса, поэтому прочность на разрыв растёт умеренно, а ударная вязкость у композитов, как правило, ниже, чем у ненаполненной матрицы — деталь становится жёстче, но и более хрупкой. Межслойная прочность по оси Z при этом не улучшается: волокна лежат в плоскости слоя и через границу слоёв не проходят.
Четыре сценария, где композит окупается
Сварочная оснастка и кондукторы
Приспособление, удерживающее детали перед сваркой, обязано быть жёстким и не «плыть» от нагрева зоны шва. Здесь работают сразу два свойства композита: высокая жёсткость и повышенная температура деформации под нагрузкой. У наполненного углеволокном PET после отжига теплостойкость дополнительно поднимается — отжиг переводит матрицу в более кристаллическое состояние. Выигрыш от печати такой оснастки прежде всего организационный: кондуктор проектируется в CAD под конкретный узел и печатается напрямую, без фрезерного участка и без ожидания в очереди на механообработку, при этом посадка выдерживается в нужном допуске.
Гибочные штампы и формообразующая оснастка
Матрицы и пуансоны для гибки металла на гидравлическом прессе — расходная позиция: под каждую новую деталь или изменившееся требование производства нужна своя геометрия. Изготавливать её традиционными методами долго и дорого, если речь о единичных партиях. Печатный композит здесь выбирают именно за жёсткость: деталь дольше сохраняет исходный профиль под давлением, чем ненаполненный полимер, а значит, гнутая заготовка остаётся в размере. Ограничение очевидно и о нём стоит сказать прямо: печатная оснастка не заменяет стальную на серийных давлениях и тиражах, её ниша — мелкие партии, опытные образцы и подгонка.

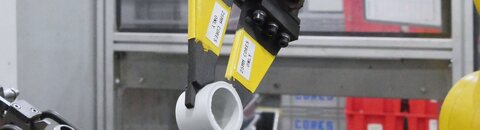

Захваты и оснастка для роботов
Инструмент на конце манипулятора (end-of-arm tooling) — тот случай, где масса детали напрямую конвертируется в производительность. Всё, что висит на фланце, вычитается из полезной нагрузки робота и ограничивает ускорения. Лёгкий жёсткий захват позволяет либо взять более тяжёлую заготовку, либо работать быстрее при той же нагрузке, а заодно снижает динамические нагрузки на редукторы — то есть косвенно продлевает ресурс манипулятора. Печать здесь ценна ещё и тем, что захват почти всегда уникален под конкретную деталь: сложную форму присосочной или пальцевой оснастки проще напечатать, чем фрезеровать.
Установочные и контрольные шаблоны
Шаблоны выравнивания и калибры для быстрых замеров при сборке требуют одного — не прогибаться и не сминаться в руках оператора. Любая податливость шаблона уходит прямо в погрешность измерения и в разброс сборки. Жёсткость композита и низкая усадка при печати делают его разумным выбором для таких инструментов, а печать позволяет сделать шаблон под конкретный узел, а не подгонять процесс под универсальный измерительный инструмент. Здесь важно помнить об общем правиле метрологии: печатный шаблон нужно проверять по эталону перед вводом в работу и периодически контролировать, особенно если он хранится в цеху при перепадах температуры и влажности.
Что композит требует от принтера
Переход на наполненный филамент — не просто смена катушки. Практические требования, общие для всех композитных нитей:
- Износостойкое сопло. Углеволокно абразивно и латунное сопло стачивает быстро: диаметр отверстия «уплывает», геометрия выходного канала портится, качество печати падает постепенно и незаметно. Нужны закалённые стальные, карбидные или рубиновые сопла.
- Износ всего тракта подачи. Абразив работает не только по соплу, но и по шестерням экструдера и внутренней поверхности термобарьера и трубок подачи — эти узлы тоже попадают в регламент осмотра.
- Сушка перед печатью. Композитные филаменты, особенно на полиамидной матрице, гигроскопичны сильнее ненаполненных. Влага даёт пузыри, «стрельбу» пластиком, шершавую поверхность и заметно роняет механику детали. Сушка и печать из сухого бокса — не опция, а норма.
- Увеличенный диаметр сопла. Слишком узкий канал забивается пучками волокна; для композитов обычно берут сопло крупнее, чем для той же матрицы без наполнителя.
- Учёт анизотропии при проектировании. Деталь заметно прочнее в плоскости слоя, чем поперёк неё, поэтому направление печати нужно выбирать под вектор рабочей нагрузки — для оснастки это часто важнее, чем выбор самого материала.
Как выбирать
Разумный порядок такой: сначала сформулировать, что именно ограничивает деталь — прогиб под нагрузкой, температура, масса или стабильность размеров. Если ограничение в жёсткости, теплостойкости или массе, композит с углеволокном — рабочий вариант. Если деталь работает на удар, на растяжение поперёк слоёв или должна быть эластичной, наполнитель только ухудшит результат, и правильнее взять ненаполненную матрицу с высокой вязкостью. Отдельно стоит посчитать полную стоимость: к цене филамента добавляются износостойкие сопла, сушка и более частое обслуживание тракта подачи.
