Эластомерные детали — уплотнения, демпферы, мягкие вставки, накладки и грипсы — до сих пор остаются самой неудобной категорией для аддитивного производства. Жёсткие полимеры печатаются предсказуемо, а вот резиноподобный материал приходится либо получать литьём в форму (а форму ещё надо спроектировать и изготовить), либо печатать двухкомпонентными системами со сложным замесом, либо мириться с однокомпонентными смолами, которые получаются слабыми и липкими на ощупь. Обновлённая формула фотополимера Flexible 80A для стереолитографии (SLA) — попытка закрыть именно этот разрыв: однокомпонентный материал, который по поведению приближается к литым полиуретанам твёрдостью 80 по Шору A.
Что изменилось по сравнению с предыдущей версией
Производитель приводит сравнение новой формулы с версией 1.1 по четырём параметрам:
- Упругий отскок — в 4 раза выше, измеренное значение маятникового отскока 56%.
- Сопротивление раздиру — вдвое выше, 28 кН/м.
- Относительное удлинение при разрыве — вдвое выше, 230%.
- Усталостная стойкость по Ross Flex — деталь выдерживает в 5 раз больше циклов, чем на прежней формуле.
Отдельно заявлено ускоренное старение по методике ASTM D4459 (имитация длительной эксплуатации в помещении при световом воздействии): после 1000 часов испытаний материал сохранил 87% исходного удлинения при разрыве.
Как читать эти цифры на практике
Для эластомера важны не абсолютные значения прочности, а сочетание трёх свойств, и каждое отвечает за свой сценарий отказа.
- Отскок показывает, сколько энергии материал возвращает, а не рассеивает в тепло. Низкий отскок ощущается как «мёртвая» резина: деталь мнётся и медленно возвращается в форму. Для кнопок, амортизаторов и защёлок это критично.
- Сопротивление раздиру в кН/м — ключевой параметр там, где в детали есть отверстия, тонкие перемычки, острые внутренние углы. Именно от него зависит, поползёт ли надрыв от концентратора напряжений при первом же перегибе.
- Удлинение при разрыве определяет, насколько деталь можно растянуть при монтаже — например, надеть уплотнительный элемент на посадочное место.
- Усталость (циклический изгиб) отвечает за ресурс: разовая проверка на стенде ничего не говорит о том, что будет через десятки тысяч срабатываний.
Показатели, полученные при ускоренном старении, стоит воспринимать как относительный ориентир для сравнения формул между собой, а не как гарантию срока службы в конкретном изделии: реальные условия (УФ на улице, контакт с маслами, температура) в такой методике не воспроизводятся.
Печать и постобработка: два цикла засветки
Материал рассчитан на SLA-принтеры серии Form 4, включая формат Form 4L. Технологически важный момент — режим финишной обработки: деталь моют, сушат, а затем засвечивают дважды, причём первый цикл проводится с деталью, погружённой в воду в прозрачном для ультрафиолета контейнере. Вода отсекает кислород от поверхности, а кислород как раз и ингибирует полимеризацию — из-за него на эластичных фотополимерах остаётся тот самый липкий слой. Именно двойная засветка даёт матовую нелипкую поверхность и внешний вид, близкий к литому полиуретану. Полный цикл засветки в камере производителя занимает порядка 10 минут.
Общие правила, справедливые для любых эластичных фотополимеров, а не только для этой формулы:
- Поддержки удаляют до финальной засветки — на недоотверждённой детали следы срезов заглаживаются легче, а после полного отверждения эластомер тянется под ножом и рвётся.
- Ориентация на платформе для мягких материалов важнее, чем для жёстких: нависающие тонкие стенки провисают, а слишком большая площадь сечения на слой повышает усилие отрыва.
- Недомытая деталь остаётся липкой независимо от режима засветки — остатки смолы в порах и на текстурах не полимеризуются.
Где такой материал уместен

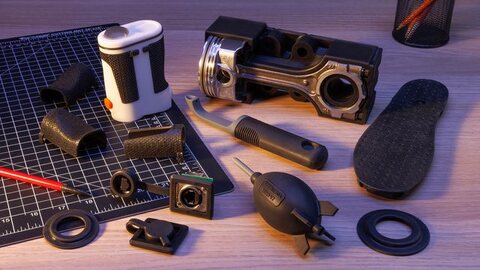

Заявленные сценарии — функциональные прототипы, стойкие к раздиру, мягкие вставки и оснастка для защиты чувствительных компонентов, накладки и грипсы с матовой нелипкой поверхностью. Отдельная ниша — детали, которые затем встраиваются в трикотаж или ламинируются в текстильные сборки: там как раз нужен эластомер с предсказуемым отскоком и приличным внешним видом, потому что образец идёт на оценку концепта, а не только на стенд.
Главный выигрыш здесь не в самих свойствах материала, а в сокращении цепочки. Классическая альтернатива — напечатать мастер-модель, изготовить силиконовую форму и залить полиуретан. Это лишний этап проектирования оснастки, время на её изготовление и ограничения по геометрии (разъём формы, уклоны, извлекаемость). Плюс разделительный состав, который потом мешает ламинации и склейке. Прямая печать эти этапы убирает — ценой ограничения по габаритам рабочей камеры принтера.
С чем сравнивать при выборе
В том же классе задач конкурируют несколько подходов, и у каждого свои издержки:
- Более мягкие фотополимеры (порядка 50 по Шору A) — заметно податливее, но чаще прозрачные и с иной поверхностью; выбор твёрдости диктуется деталью, а не удобством.
- TPU на FDM-принтере — дешевле в расходниках и не требует мокрой постобработки, но проигрывает по разрешению и качеству поверхности, а на сложных геометриях упирается в проблемы подачи мягкого прутка.
- Двухкомпонентные системы и промышленные платформы — дают высокие характеристики, но требуют отдельного оператора с опытом: когда печатать умеет один человек в команде, узким местом становится он, а не принтер.
- Литьё уретана в форму — по-прежнему вне конкуренции по объёмам и выбору твёрдости, но нерентабельно на единичных итерациях.
Практический вывод простой: при выборе эластомера для печати смотреть надо не на одну цифру твёрдости по Шору, а на связку «отскок — раздир — удлинение — усталость» плюс на трудоёмкость постобработки. Материал, требующий двух циклов засветки, но дающий стабильный результат без липкости, в мелкосерийной работе часто выигрывает у формально более прочного, но капризного в обработке.
