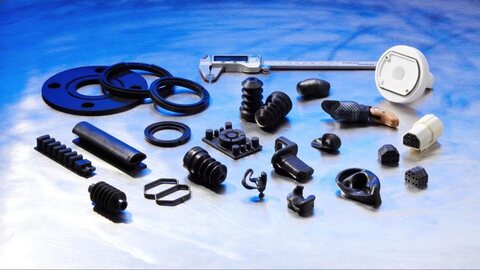

Силикон — один из самых востребованных эластомеров в технике: из него делают уплотнения и прокладки, мембраны, клавиатурные мембраны и кнопки, манжеты, амортизирующие вставки, элементы носимых устройств и медицинских изделий. Причина в сочетании свойств, которое трудно повторить другими полимерами: эластичность в широком диапазоне температур, химическая стойкость, биосовместимые марки, устойчивость к многократному сжатию и растяжению.
Проблема была не в самом материале, а в способе его получения. До недавнего времени малые партии силиконовых деталей означали либо литьё в форму со всеми затратами на оснастку, либо ручную заливку в силиконовую или напечатанную форму. Появление фотополимера Silicone 40A, рассчитанного на обычные настольные SLA-принтеры, меняет эту логику: чистый силикон становится доступен там, где раньше выбирали компромиссные эластомеры.
Что представляет собой материал
Silicone 40A — фотополимерная смола для стереолитографии, дающая на выходе деталь из 100% силикона. Технология запатентована производителем и опирается на существующую SLA-экосистему: печать идёт на тех же принтерах, что и обычные смолы, а деталь получается за часы, а не за недели, которые требуются на изготовление литьевой оснастки.
Паспортные характеристики
- Твёрдость — 40 единиц по Шору A (мягкий, хорошо сжимаемый эластомер, типичный диапазон для уплотнений и накладок).
- Относительное удлинение при разрыве — 230%.
- Сопротивление раздиру — 12 кН/м.
- Упругое восстановление (rebound resilience) — 34%.
- Рабочий температурный диапазон — от −25 до +125 °C.
- Минимальный воспроизводимый элемент — от 0,3 мм.
- Химическая стойкость на уровне, характерном для силиконов.
Сочетание «мягкий, но с высоким сопротивлением раздиру» здесь ключевое: мягкие эластомеры обычно легко рвутся по надрезу, а именно раздир губит уплотнения при монтаже и демонтаже.
Почему силиконовые детали малым тиражом всегда были дорогими
Массовое производство силикона отработано десятилетиями: литьё под давлением, компрессионное формование, экструзия. На тиражах в тысячи и десятки тысяч штук это дёшево и быстро. Но каждый из этих маршрутов требует пресс-формы, оборудования, а часто и подрядчика, который спроектирует и изготовит оснастку.
Как только речь идёт о партии в 1–1000 деталей, экономика ломается: стоимость и срок изготовления формы не размазываются по тиражу. Обходные пути тоже небесплатны:
- Ручная заливка силикона. Дешевле по входу, но трудоёмко, долго, плохо воспроизводится от отливки к отливке и накладывает ограничения на геометрию — поднутрения и тонкие внутренние каналы либо невозможны, либо требуют разборных форм.
- Печать «силиконоподобными» эластомерами. Быстро и недорого, но по свойствам такие материалы уступают настоящему силикону — прежде всего по температурной и химической стойкости и по поведению при длительном сжатии.
- Специализированные принтеры для чистого силикона. Такие системы существуют, но их стоимость начинается примерно от 100 тыс. долларов, что выводит их за пределы бюджета большинства конструкторских отделов и мелких производств.
Именно этот разрыв — между «дёшево, но не силикон» и «силикон, но за шестизначную сумму» — закрывает печать силиконовой смолой на настольном SLA.
Где применение оправдано
Прототипирование и валидация
Самый очевидный сценарий: несколько итераций мягкой детали в один день. Уплотнения, манжеты, прокладки, захваты, актуаторы, элементы носимых устройств можно напечатать и сразу проверить функционально, не привлекая подрядчика и не тратя недели на оснастку. Принципиально важно, что испытывается деталь из того же класса материала, что и будущая литьевая, — результат теста переносится на серийное изделие с меньшими оговорками, чем при испытании «похожего» эластомера.
Экономия здесь не только во времени печати. Обнаруженная на этапе прототипа ошибка не превращается в переделку готовой пресс-формы, а это уже совсем другие деньги и сроки.
Технологическая оснастка и печатные силиконовые формы
Второй сценарий — вспомогательная оснастка для собственного производства: мягкие приспособления, маски для окраски и напыления, амортизирующие вставки, защитные накладки на узлы, испытывающие трение. Химическая инертность силикона делает его удобным для маскирующей оснастки, а мягкость — для приспособлений, которые не должны повреждать деталь.
Отдельно стоит упомянуть печатные силиконовые формы. Гибкая форма нужна для литья полиуретана, эпоксидных компаундов, смол, воска, гипса — всего, что вынимается из формы за счёт её эластичности. Обычно такую форму сами отливают из силикона по мастер-модели; печать позволяет получить её напрямую из CAD-модели, минуя мастер-модель и заливку.
Практический эффект для производства измеряется простоями. Мягкая деталь для оснастки, которую традиционным способом ждать неделями, печатается в течение дня, и линия не стоит.
Мелкая серия, кастомизация и медицинское направление
Для производителей потребительских товаров стоимость оснастки традиционно запрещала короткие серии и персонализацию. Печать силиконом снимает это ограничение: партии носимых изделий, накладок, ручек и рукояток можно выпускать без формы, а масштабировать — не покупкой новой оснастки, а добавлением принтеров в парк.
В медицине и смежных областях материал открывает индивидуальные изделия: слуховые направления, элементы протезов под конкретного пациента, персонализированные компоненты. Здесь ключевое преимущество даже не в цене, а в невозможности заранее спроектировать форму под каждого пациента.
Что показали практические внедрения
По опыту первых пользователей материала складывается довольно ровная картина: печать заменяет не серийное литьё, а именно тот участок, где раньше были заливка вручную и аутсорсинг.
- Уплотнения плавательных очков. Производитель спортивного снаряжения FINIS печатал прокладки-обтюраторы и кнопки для функциональных прототипов умных очков. Ранее детали отливались вручную: длительный цикл, ощутимая трудоёмкость. Печатные уплотнения, близкие по качеству к серийным, получались примерно за восемь часов и проходили натурные испытания на герметичность в бассейне. Для сравнения, внешний заказ такой оснастки обходился более чем в тысячу долларов и занимал около трёх недель. Практический режим работы получился такой: правка модели вечером — печать ночью — снятие, отмывка и испытание в бассейне на следующее утро.
- Прокладки для стендовых испытаний. Производитель автокомпонентов Dorman Products использует печатные прокладки в собственной испытательной лаборатории. Задача типовая для стендов: заглушить порты и торцы узла, для которого нет готовой ответной геометрии. Счёт идёт на сотни нестандартных прокладок — например, для стенда проверки дроссельных узлов, где обе стороны узла нужно герметично закрыть перед продувкой. Важное для таких применений условие — деталь должна выдерживать термостарение в печи и контакт с рабочими жидкостями: воздухом, водой, охлаждающей жидкостью, маслом.
- Квалификация как серийной детали. Наиболее показательный случай — производитель автомобильной электроники HGM Automotive Electronics, который проверял печатные уплотнения разъёмов на соответствие отраслевым требованиям (степень защиты от проникновения, химическая стойкость). После шести недель термоциклирования в моторном отсеке в штатных режимах и дополнительных испытаний на стойкость к техническим жидкостям детали были допущены как готовые изделия, а не только как прототипы.
Последний пример важен как ориентир: печатный силикон в принципе способен пройти отраслевую квалификацию, но только через полноценную программу испытаний, а не по паспортным цифрам смолы.
На что обратить внимание при переходе
Ниже — общие практические соображения, которые стоит держать в голове при планировании участка (они не заменяют документацию производителя на конкретную смолу и принтер):
- Постобработка — часть цикла. У любых фотополимеров реальная длительность процесса складывается из печати, отмывки и финишной засветки. Планируя срок «деталь к утру», закладывайте весь маршрут, а не только время на принтере.
- Мягкие детали требуют аккуратной поддержки. Тонкие эластичные стенки легко деформировать при снятии с платформы и при удалении поддержек; ориентация детали и схема поддержек влияют на геометрию сильнее, чем у жёстких смол.
- Паспортные значения — это образцы. Твёрдость, удлинение и раздир измеряются на стандартных образцах в лабораторных условиях. Уплотнение в реальном узле работает на сжатие с определённой степенью обжатия, при температуре и в контакте со средой — проверять нужно натурно.
- Сравнивайте с целевой технологией, а не с идеалом. Если деталь в конце пути всё равно уйдёт в литьё, задача печати — предсказать поведение литой детали. Если печатная деталь и есть конечное изделие, требуется собственная программа квалификации, как в примере с уплотнениями разъёмов.
- Диапазон −25…+125 °C закрывает не всё. Часть силиконовых применений (например, зоны рядом с выпускным трактом) требует более высокой теплостойкости; для них печатный материал этого класса не подходит, и это нормально — он закрывает свой сегмент.
Итог
Появление доступного чистого силикона для настольной стереолитографии не отменяет литьё под давлением: на больших тиражах формованные детали были и остаются дешевле. Смысл технологии в другом — она убирает вынужденный компромисс на участке единичных и мелкосерийных деталей, где раньше приходилось выбирать между дорогой оснасткой, кропотливой ручной заливкой и эластомером с худшими свойствами. Теперь на этом участке можно получить деталь из того самого материала, из которого будет сделано серийное изделие, — за часы и на оборудовании, которое уже стоит в конструкторском отделе.
