Canon imagePROGRAF Pro 4000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

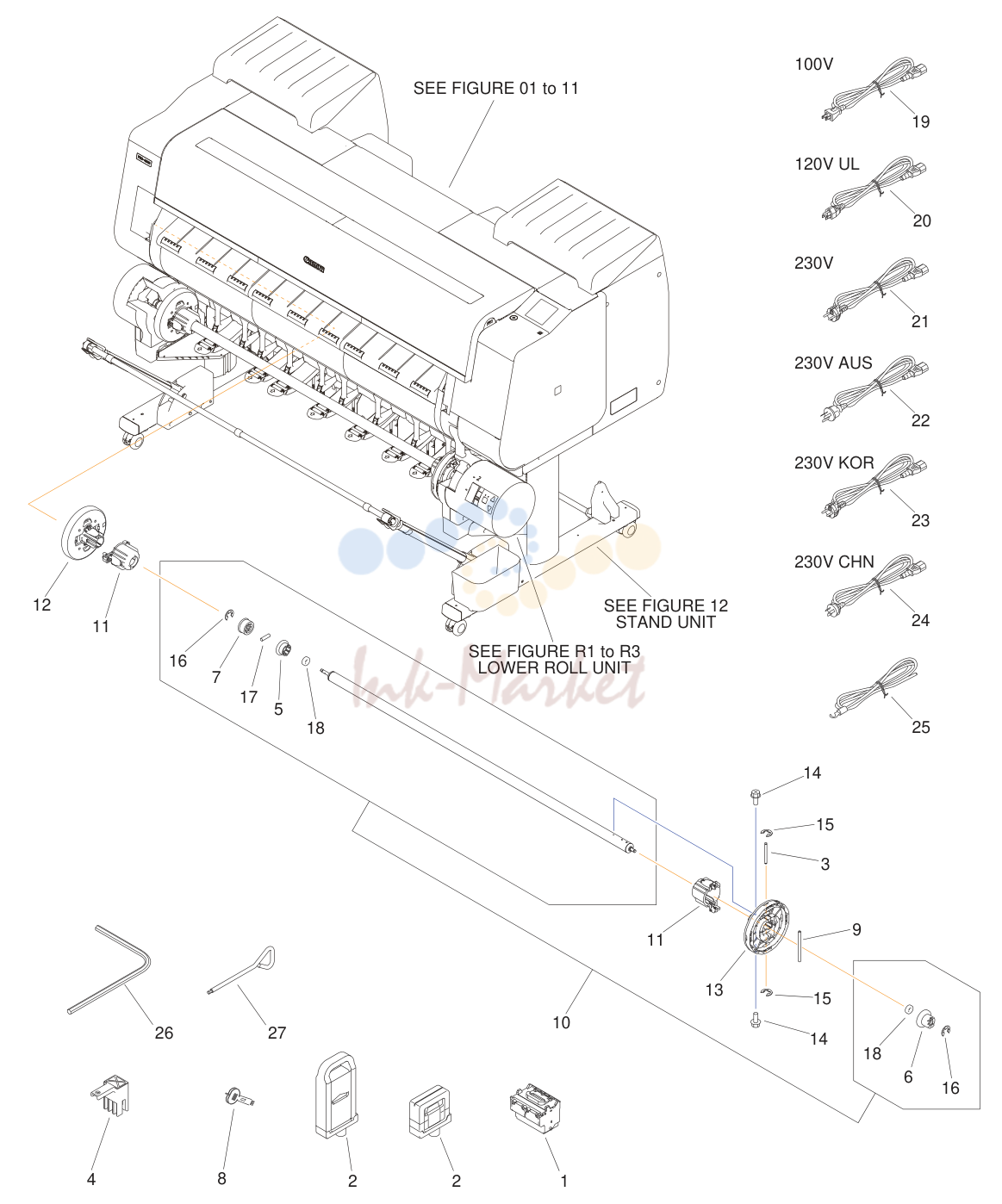

STAND узел
| № | Артикул | Наименование |
|---|---|---|
| 01 | QC4-9195-000 запросить цену → | HOLD PIN4 1 |
| 01 | QD1-2645-000 запросить цену → | LOCK BELT 1 |
| 01 | QD1-2704-000 запросить цену → | HOLDER, SPOOL BEARING L 1 |
| 01 | QD1-2705-000 запросить цену → | HOLDER, SPOOL BEARING R 1 |
| 01 | QD1-2706-000 запросить цену → | GEAR, SPOOL 1 |
| 01 | QD1-2729-000 запросить цену → | PLATEN CLEANER BRUSH 1 |
| 01 | QD1-2747-000 запросить цену → | PIN, SPOOL 1 |
| 01 | QM4-4303-000 запросить цену → | SPOOL SHAFT узел 1 |
| 01 | QM4-4296-000 запросить цену → | SPOOL 3INCH ATTACHMENT узел 2 |
| 01 | QM4-4297-000 запросить цену → | SPOOL FLANGE узел L 1 |
| 01 | QM4-4298-000 запросить цену → | SPOOL FLANGE узел R 1 |
| 01 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 2 |
| 01 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) 2 |
| 01 | XD2-1100-642 запросить цену → | RING, E 2 |
| 01 | XD3-2200-182 запросить цену → | PIN, DOWEL 1 |
| 01 | XG9-0793-000 запросить цену → | BEARING 2 |
| 01 | QK2-1739-000 запросить цену → | CORD, POWER JPN 1 |
| 01 | QK2-1741-000 запросить цену → | CORD, POWER USA 1 |
| 01 | QK2-1743-000 запросить цену → | CORD, POWER EUR/SPL 1 |
| 01 | QK2-1745-000 запросить цену → | CORD, POWER AUS 1 |
| 01 | QK2-1747-000 запросить цену → | CORD, POWER KOR 1 |
| 01 | QK2-1749-000 запросить цену → | CORD, POWER CHN 1 |
| 01 | QK2-0830-000 запросить цену → | CORD, GROUNDING JPN 1 |
| 01 | QD1-2746-000 запросить цену → | HEXAGONAL WRENCH 1 |
| 01 | QC2-4362-000 запросить цену → | WRENCH, HEX KEY 1 PC-16002E-00 |
| 02 | QD1-1358-000 запросить цену → | ROLLER, PRESS 42 |
| 02 | QD1-1359-000 запросить цену → | SHAFT, PRESS ROLLER 21 |
| 02 | QD1-2912-000 запросить цену → | ROTARY DAMPER 2 |
| 02 | QD1-2358-000 запросить цену → | COVER, SIDE R A 1 |
| 02 | QD1-2360-000 запросить цену → | COVER, FRONT TOP R 1 |
| 02 | QD1-2366-000 запросить цену → | COVER, SIDE L A 1 |
| 02 | QD1-2397-000 запросить цену → | WINDOW 1 |
| 02 | QD1-2752-000 запросить цену → | CAP, SIDE COVER 2 |
| 02 | QD1-2892-000 запросить цену → | WINDOW R 1 |
| 02 | QK2-1480-000 запросить цену → | CABLE, USB RELAY 1 |
| 02 | QM4-4245-000 запросить цену → | OPERATION PANEL узел 1 |
| 02 | QM4-4350-000 запросить цену → | GUARD ACCESS COVER узел W/SPUR 1 |
| 02 | QM4-4383-000 запросить цену → | COVER узел, TOP L 1 |
| 02 | QM4-4900-000 запросить цену → | COVER узел, SIDE R B 1 |
| 02 | QM4-4901-000 запросить цену → | COVER узел, SIDE L B 1 |
| 02 | QM7-4757-000 запросить цену → | USB HOST плата ASS'Y 1 |
| 02 | QM7-4868-000 запросить цену → | HARNESS ASS'Y, PANEL LVDS 1 |
| 02 | QM4-8675-000 запросить цену → | ACCESS COVER узел 1 |
| 02 | QM4-8693-000 запросить цену → | COVER узел, BACK TOP CENTER 1 |
| 02 | QM4-8695-000 запросить цену → | COVER узел, BACK TOP R 1 |
| 02 | XA9-0732-000 запросить цену → | SCREW, RS, M4 AR |
| 02 | XA9-1157-000 запросить цену → | SCREW, TAPPING, C.S.HEAD M4X10 AR |
| 02 | XB4-7401-005 запросить цену → | SCREW, TP, TRUSS HEAD, M4X10 6 |
| 02 | XB6-7300-405 запросить цену → | SCREW, FLANGED PAN HEAD, M3X4 1 PC-16002E-00 |
| 03 | QD1-2317-000 запросить цену → | COVER, INKTANK BACK 2 |
| 03 | QD1-2320-000 запросить цену → | COVER, INKTANK R INSIDE 1 |
| 03 | QD1-2345-000 запросить цену → | COVER, INKTANK L INSIDE 1 |
| 03 | QD1-2349-000 запросить цену → | COVER, MIST FAN 2 |
| 03 | QD1-2359-000 запросить цену → | COVER, FRONT R 1 |
| 03 | QD1-2367-000 запросить цену → | COVER, FRONT L 1 |
| 03 | QD1-2553-000 запросить цену → | HANDLE, INKTANK BACK 2 |
| 03 | QD1-2562-000 запросить цену → | COVER, INKTANK TOP BACK 2 |
| 03 | QD1-2769-000 запросить цену → | PRODUCT NAME PLATE 1 |
| 03 | QM4-8696-000 запросить цену → | INK SUPPLY MOUNT BASE узел L 1 |
| 03 | QM4-8697-000 запросить цену → | INK SUPPLY MOUNT BASE узел R 1 |
| 03 | QM4-8701-000 запросить цену → | COVER узел, INKTANK, TOP L 1 |
| 03 | QM4-8702-000 запросить цену → | COVER узел, INKTANK, TOP R 1 |
| 03 | QM4-4899-000 запросить цену → | COVER узел, MTC 1 |
| 03 | XB4-7300-805 запросить цену → | SCREW, TP, BH3X8, S 30 |
| 03 | XA9-1648-000 запросить цену → | SCREW, TP, M3X8 4 |
| 03 | QD1-2567-000 запросить цену → | COVER, BACK 1 PC-16002E-00 |
| 04 | QM4-4368-000 запросить цену → | I/F плата узел 1 |
| 04 | QM4-4369-000 запросить цену → | POWER SUPPLY узел 1 |
| 04 | QM4-4221-000 запросить цену → | MAIN плата узел 1 |
| 04 | QM7-4756-000 запросить цену → | BACKUP плата узел 1 |
| 04 | QM7-4846-000 запросить цену → | HARNESS ASS'Y, R 1 |
| 04 | QM7-4863-000 запросить цену → | HARNESS ASS'Y, L 1 |
| 04 | WM2-5295-000 запросить цену → | HDD, ST320LT012 1 |
| 04 | WP2-5410-000 запросить цену → | SENSOR, HUMIDITY 1 |
| 04 | QM4-4865-000 запросить цену → | WIRELESS LAN плата узел 1 |
| 04 | QM4-4867-000 запросить цену → | RELAY плата узел, RU 1 |
| 04 | QK2-1472-000 запросить цену → | HDD CABLE ASS'Y 1 |
| 04 | QM7-4821-000 запросить цену → | HARNESS ASS'Y, POWER SUPPLY 1 |
| 04 | QM7-4823-000 запросить цену → | HARNESS ASS'Y, INLET RELAY 1 |
| 04 | QM7-4825-000 запросить цену → | INLET узел 1 |
| 04 | QM7-4866-000 запросить цену → | HARNESS ASS'Y, RU RELAY 1 |
| 04 | XB1-2400-607 запросить цену → | SCREW, CROSS-RECESS, FCH 1 |
| 04 | XB6-7300-605 запросить цену → | SCREW, TP, M3X6 (S) 18 |
| 04 | XB6-7400-805 запросить цену → | SCREW, FLANGED PAN HEAD, M4X8 8 |
| 04 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 1 |
| 04 | XB2-7400-607 запросить цену → | SCREW, TOOTHED WASHER, M4X6 4 PC-16002E-00 |
| 05 | QC5-1993-000 запросить цену → | ABSORBER, CAP 3 |
| 05 | QD1-2348-000 запросить цену → | ABSORBER, INK 2 |
| 05 | QD1-2579-000 запросить цену → | UPPER GUIDE, INK TANK 2 |
| 05 | QM4-4038-000 запросить цену → | HEAD MANAGEMENT SENSOR узел 1 |
| 05 | QM4-4197-000 запросить цену → | INK SUPPLY MOUNT узел L 1 |
| 05 | QM4-4198-000 запросить цену → | INK SUPPLY MOUNT узел R 1 |
| 05 | QM4-4226-000 запросить цену → | WASTE INK TANK узел 1 |
| 05 | QM4-4287-000 запросить цену → | ROM BOARD узел 1 |
| 05 | QM4-4316-000 запросить цену → | INK SUPPLY TANK HOLDER узел L 1 |
| 05 | QM4-4318-000 запросить цену → | INK SUPPLY TANK HOLDER узел R 1 |
| 05 | QM4-4352-000 запросить цену → | PURGE узел 1 |
| 05 | QM4-8640-000 запросить цену → | SUB INK TANK узел L 1 |
| 05 | QM4-8641-000 запросить цену → | SUB INK TANK узел R 1 |
| 05 | QM4-8710-000 запросить цену → | LIFT узел 1 |
| 05 | QM7-4761-000 запросить цену → | TANK LED плата узел 2 |
| 05 | QM7-4834-000 запросить цену → | HARNESS ASS'Y, TANKLED R RLY 1 |
| 05 | QM7-4835-000 запросить цену → | HARNESS ASS'Y, TANKLED L RLY 1 |
| 05 | QM7-4845-000 запросить цену → | HARNESS ASS'Y, HEAD MANAGEMENT 1 |
| 06 | QC5-1874-000 запросить цену → | ARM, LEVER LINK 2 |
| 06 | QC5-1900-000 запросить цену → | SIX-RING RUBBER CHAIN 2 |
| 06 | QD1-1958-000 запросить цену → | HOLDER, CARRIAGE узел 2 |
| 06 | QD1-2532-000 запросить цену → | SHEET DAMPER 1 |
| 06 | QD1-2175-000 запросить цену → | BELT, CARRIAGE 1 |
| 06 | QD1-2178-000 запросить цену → | FILM, TIMING SLIT STRIP 1 |
| 06 | QD1-2420-000 запросить цену → | SPRING, FILM STRIP 1 |
| 06 | QK1-2868-000 запросить цену → | MOTOR, DC, 47.8W 1 |
| 06 | QM4-4341-000 запросить цену → | MULTI SENSOR узел 1 |
| 06 | QM4-4360-000 запросить цену → | FLEXIBLE CABLE узел 1 |
| 06 | QM4-4362-000 запросить цену → | BUSHING / CLEANER KIT 1 |
| 06 | QM4-4363-000 запросить цену → | CARRIAGE ENCODER узел 1 |
| 06 | QM4-4380-000 запросить цену → | TUBE узел 1 |
| 06 | QM4-8638-000 запросить цену → | CARRIAGE узел 1 |
| 06 | QM4-8663-000 запросить цену → | INK TUBE узел 1 |
| 06 | QM7-4815-000 запросить цену → | CARRIAGE RELAY плата узел 1 |
| 06 | QU1-9070-000 запросить цену → | SCREW, TP, M3 PAN HEAD, M2.6X8 1 |
| 06 | XB1-2302-005 запросить цену → | SCREW, MACH, TRUSS HEAD, M3X20 3 |
| 06 | XB4-7301-209 запросить цену → | SCREW, TP, M3X12 4 PC-16002E-00 |
| 07 | QC4-1522-000 запросить цену → | RING G17 3 |
| 07 | QD1-2085-000 запросить цену → | BUSH, ARM ROTARY SHAFT 11 |
| 07 | QD1-2231-000 запросить цену → | BUSHING, PRESSURE RELEASE 11 |
| 07 | QD1-2233-000 запросить цену → | GEAR, PRESSURE RELEASE 1 |
| 07 | QD1-2237-000 запросить цену → | GEAR, RELEASE LEVER 1 |
| 07 | QD1-2280-000 запросить цену → | PAD, RELEASE LEVER STOPPER 1 |
| 07 | QD1-2712-000 запросить цену → | SPRING, RELEASE LEVER 1 |
| 07 | QD1-2884-000 запросить цену → | BUSHING, PR RELEASE 1 |
| 07 | QM4-4208-000 запросить цену → | RELEASE LEVER узел 1 |
| 07 | QM4-4227-000 запросить цену → | MIST FAN DUCT узел 2 1 |
| 07 | QM4-4252-000 запросить цену → | PINCH ROLLER узел 9 |
| 07 | QM4-4253-000 запросить цену → | PINCH ROLLER узел L 1 |
| 07 | QM4-4292-000 запросить цену → | SHAFT PRESSURE RELEASE узел 1 |
| 07 | QM7-4829-000 запросить цену → | HARNESS ASS'Y, TANK CVR MFAN R 1 |
| 07 | QM7-4850-000 запросить цену → | HARNESS ASS'Y, TANK CVR MFAN L 1 |
| 07 | WC4-5376-000 запросить цену → | DETECT MICRO SWITCH 3 |
| 07 | QM4-4228-000 запросить цену → | MIST FAN DUCT узел 1 1 PC-16002E-00 |
| 08 | QD1-1441-000 запросить цену → | CUT WASHER 3 |
| 08 | QD1-1721-000 запросить цену → | HOLDER, SPOOL SIDE R 1 |
| 08 | QD1-1722-000 запросить цену → | HOLDER, SPOOL SIDE L 1 |
| 08 | QD1-1723-000 запросить цену → | COVER, SPOOL R 1 |
| 08 | QD1-1792-000 запросить цену → | COVER, ROLL GEAR L 1 |
| 08 | QD1-2239-000 запросить цену → | CASE, SPOOL SIDE INNER R 1 |
| 08 | QD1-2240-000 запросить цену → | SPRING, SPOOL COVER 2 |
| 08 | QD1-2241-000 запросить цену → | COVER, SPOOL L 1 |
| 08 | QD1-2428-000 запросить цену → | COVER, ROLL TOP 3 |
| 08 | QD1-2430-000 запросить цену → | COVER, ROLL SIDE L 1 |
| 08 | QD1-2431-000 запросить цену → | COVER, ROLL SIDE R 1 |
| 08 | QD1-2435-000 запросить цену → | PAD, EJECT FRICTION 9 |
| 08 | QD1-2652-000 запросить цену → | COVER, ROLL FRONT 3 |
| 08 | QD1-2709-000 запросить цену → | CAP, ROLL COVER SHAFT 1 |
| 08 | QD1-2710-000 запросить цену → | SPRING, EJECT EARTH 1 |
| 08 | QD1-2863-000 запросить цену → | CAM, ROLL COVER SIDE 2 |
| 08 | QD1-2867-000 запросить цену → | CATCH, ROLL COVER 1 |
| 08 | QD1-2888-000 запросить цену → | SPRING, EARTH 1 |
| 08 | QM4-4299-000 запросить цену → | SPOOL LOCK узел 1 |
| 08 | QM4-4301-000 запросить цену → | SPOOL SENSOR узел 1 |
| 08 | QM4-4907-000 запросить цену → | PLATE узел, SPOOL SIDE SUPPORT 1 |
| 08 | QD1-2866-000 запросить цену → | BUSH, ROLL COVER L 1 |
| 08 | QM4-4908-000 запросить цену → | DAMPER узел, ROLL COVER R 1 |
| 08 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER 1 |
| 08 | XA9-1752-000 запросить цену → | SCREW, TP, WASHER HEAD, M3X12 14 |
| 08 | QD1-2718-000 запросить цену → | COVER, ROLL BACK UP 1 PC-16002E-00 |
| 09 | QD1-2221-000 запросить цену → | COVER, HOME POSITION 1 |
| 09 | QD1-2222-000 запросить цену → | COVER, BACK POSITION 1 |
| 09 | QD1-2408-000 запросить цену → | LOCK LEVER, ACCESS COVER L 1 |
| 09 | QD1-2411-000 запросить цену → | SPRING, LOCK 1 |
| 09 | QD1-2416-000 запросить цену → | PLATE, SPRING SWITCH 2 |
| 09 | QD1-2548-000 запросить цену → | HOLDER, SWITCH 2 |
| 09 | QK2-1484-000 запросить цену → | SOLENOID 1 |
| 09 | QM4-4217-000 запросить цену → | ACCESS COVER LOCK узел R 1 |
| 09 | QM4-4905-000 запросить цену → | CUTTER BLADE узел w/tool & instructions 1 |
| 09 | QM4-8677-000 запросить цену → | CUTTER MOTOR узел, W/ENCODER 1 |
| 09 | QM7-4831-000 запросить цену → | HARNESS ASS'Y, INTERLOCK SW 2 |
| 09 | QM7-4832-000 запросить цену → | HARNESS ASS'Y, RSIDE FRONT 1 |
| 09 | WC4-5171-000 запросить цену → | MICROSWITCH 2 |
| 10 | QC4-8783-000 запросить цену → | BELT, PAPER TRANSPORT 1 |
| 10 | QC4-8784-000 запросить цену → | FLANGE, PULLEY 1 |
| 10 | QC4-9298-000 запросить цену → | SPRING, TENSION 2 |
| 10 | QD1-1758-000 запросить цену → | PLATEN, REAR 5 |
| 10 | QD1-1760-000 запросить цену → | AWAY PLATEN 1 |
| 10 | QD1-1761-000 запросить цену → | PLATEN, INK PRE EJECTION 1 |
| 10 | QD1-2079-000 запросить цену → | HOLDER, PAPER FEED ROLLER 10 |
| 10 | QD1-2244-000 запросить цену → | PLATEN, UNDER A 4 |
| 10 | QD1-2702-000 запросить цену → | FILM, TIMING SLIT DISK 1 |
| 10 | QD1-2801-000 запросить цену → | PLATEN, UNDER HOME 1 |
| 10 | QL2-8566-000 запросить цену → | PAPER FEED ROLLER узел 1 |
| 10 | QM4-4210-000 запросить цену → | CODEWHEEL COVER узел 1 |
| 10 | QM4-4211-000 запросить цену → | PAPER FEED MOTOR узел 1 |
| 10 | QM4-4269-000 запросить цену → | PLATEN узел, TOP A 1 |
| 10 | QM4-4270-000 запросить цену → | PLATEN узел, TOP AWAY 1 |
| 10 | QM4-4272-000 запросить цену → | PLATEN узел, TOP B 1 |
| 10 | QM4-4277-000 запросить цену → | PRE PRINTING PLATEN BASE ASS'Y 1 |
| 10 | QM4-4288-000 запросить цену → | PAPER FEED ENCODER узел 1 |
| 10 | QM7-4828-000 запросить цену → | HARNESS ASS'Y, LFPE SNS 1 |
| 10 | WG8-5677-000 запросить цену → | PHOTO INTERRUPTER 1 |
| 10 | XA9-1161-000 запросить цену → | SCREW, W/WASHER, M3X8 2 |
| 10 | XB2-8400-805 запросить цену → | SCREW, W/SPRING WASHER, M4X8 10 |
| 10 | QM4-4273-000 запросить цену → | PLATEN узел, TOP C 1 |
| 10 | QM4-4274-000 запросить цену → | PLATEN узел, TOP D 1 PC-16002E-00 |
| 11 | QD1-1677-000 запросить цену → | SPRING, PAPER SET 7 |
| 11 | QD1-2159-000 запросить цену → | LEVER, PAPER FEED SENSOR 1 |
| 11 | QD1-2160-000 запросить цену → | SPRING, PAPER FEED SENSOR 1 |
| 11 | QM4-4229-000 запросить цену → | NIP ARM узел 7 |
| 11 | QM4-4241-000 запросить цену → | WASTE INK ABSORBER узел A 1 |
| 11 | QM4-4242-000 запросить цену → | WASTE INK ABSORBER узел B 1 |
| 11 | QM4-4249-000 запросить цену → | ROLL PAPER FEED SENSOR узел 1 |
| 11 | QM4-4260-000 запросить цену → | SUCTION FAN узел 1 |
| 11 | QM4-4261-000 запросить цену → | SUCTION FAN DUCT узел 1 |
| 11 | QM4-4290-000 запросить цену → | CAM SHAFT узел 1 |
| 11 | QM4-4345-000 запросить цену → | WASTE INK ABSORBER узел 1 |
| 11 | QM4-8678-000 запросить цену → | ACTIVE ROLL BRAKE узел 1 |
| 11 | QM4-8715-000 запросить цену → | DRIVE NIP ARM узел 1 |
| 11 | QM4-8718-000 запросить цену → | FLAPPER SEPARATE узел 9 |
| 11 | QM4-8723-000 запросить цену → | GUIDE узел, LOW A 1 |
| 11 | QM4-8724-000 запросить цену → | GUIDE узел, LOW B 1 |
| 11 | QM4-8728-000 запросить цену → | GUIDE узел, OUTSIDE A 4 |
| 11 | QM4-8729-000 запросить цену → | GUIDE узел, OUTSIDE B 1 |
| 11 | QM7-4856-000 запросить цену → | HARNESS ASS'Y, UP RLNIP RELAY 1 |
| 11 | QM7-4872-000 запросить цену → | HARNESS ASS'Y, ARB MOTOR 1 |
| 11 | QM7-4884-000 запросить цену → | HARNESS ASS'Y, RLNIP PF SNS 1 |
| 11 | QM4-4243-000 запросить цену → | WASTE INK ABSORBER узел C 1 |
| 11 | QM4-8725-000 запросить цену → | GUIDE узел, LOW C 1 |
| 11 | QM4-8726-000 запросить цену → | GUIDE узел, LOW D 1 PC-16002E-00 |
| 12 | QD1-2522-000 запросить цену → | HOLDER, REAR ROD 2 |
| 12 | QD1-2736-000 запросить цену → | BOX 1 |
| 12 | QD1-2787-000 запросить цену → | CAP, STAND 4 |
| 12 | QD1-2879-000 запросить цену → | PLATE, CASTER 4 |
| 12 | QD1-2880-000 запросить цену → | CASTER, W/LOCK 4 |
| 12 | QM4-4294-000 запросить цену → | SIDE ROD узел 2 |
| 12 | QM4-4354-000 запросить цену → | REAR ROD узел 1 |
| 12 | QM4-4357-000 запросить цену → | TOP ROD узел 1 |
| 12 | XA9-0949-000 запросить цену → | SCREW, RS, M4X10 28 |
| 12 | QC4-9300-000 запросить цену → | SCREW, HEX SOCKET M4X10 9 |
| 12 | QC4-9303-000 запросить цену → | BOLT, HEXAGON BUTTON, M4X30 4 |
| 12 | XB7-1080-169 запросить цену → | SCREW, MACHINE M8X16 4 PC-16002E-00 |
| 13 | AY3-4607-000 запросить цену → | PLATE, PURGE CHECK 1 |
| 13 | AY3-4609-000 запросить цену → | GREASE, FLOIL G-31KB 1 |
| 13 | AY3-4595-000 запросить цену → | TUBE, WASTE INK 1 |
| 13 | AY3-4530-000 запросить цену → | W-INK TUBE, BLACK 1 |
| 13 | QC2-6710-000 запросить цену → | STOPPER 1 PC-16002E-00 |
| 2 | QD1-1443-000 запросить цену → | BUSHING, DRIVE 2 |
| 3 | QD1-1785-000 запросить цену → | SPRING, LOCK A 2 |
| 4 | QD1-1787-000 запросить цену → | SPRING, LOCK C 1 |
| 5 | QD1-1788-000 запросить цену → | ROLLER, LOCK 1 |
| 6 | QD1-1789-000 запросить цену → | LOCK LEVER A 1 |
| 7 | QD1-1790-000 запросить цену → | LOCK LEVER B 1 |
| 8 | QD1-1791-000 запросить цену → | HOLDER, SPOOL R 1 |
| 9 | QD1-2588-000 запросить цену → | KNOB, OPERATION 1 |
| 10 | QD1-2593-000 запросить цену → | PLATE, SPOOL GROUND 1 |
| 11 | QD1-2725-000 запросить цену → | COVER, SIDE R REAR 1 |
| 12 | QD1-2726-000 запросить цену → | COVER, SIDE R 1 |
| 13 | QM4-4898-000 запросить цену → | HANDLE узел, LOWER SUPPORT R 1 |
| 14 | QM4-4914-000 запросить цену → | OPERATION PANEL узел, RU 1 |
| 15 | QM4-4915-000 запросить цену → | COVER узел, SIDE OUTER R 1 |
| 16 | QM7-4877-000 запросить цену → | HARNESS ASS'Y, RU PANEL RLY 1 |
| 3 | QD1-1795-000 запросить цену → | HOLDER, SPOOL L 1 |
| 4 | QD1-2656-000 запросить цену → | COVER, SIDE L SUB 1 |
| 5 | QD1-2784-000 запросить цену → | COVER, SIDE TOP L 1 |
| 6 | QD1-2853-000 запросить цену → | CAP, COVER SIDE L 1 |
| 7 | QK2-1476-000 запросить цену → | CABLE, ROLL узел 1 |
| 8 | QM4-4897-000 запросить цену → | HANDLE узел, LOWER SUPPORT L 1 |
| 9 | QM4-4231-000 запросить цену → | I/F плата узел, RU 1 |
| 11 | QM4-4382-000 запросить цену → | COVER узел, SIDE OUTER L 1 |
| 13 | QM7-4871-000 запросить цену → | HARNESS ASS'Y, LO SPL SOL 1 |
| 15 | QM7-4873-000 запросить цену → | HARNESS ASS'Y, LO SPLSET L 1 |
Рисунок 01
| № | Артикул | Наименование |
|---|---|---|
| 1 | QD1-1677-000 запросить цену → | SPRING, PAPER SET 7 |
| 2 | QD1-1781-000 запросить цену → | GUIDE, UPPER 2 |
| 3 | QD1-2159-000 запросить цену → | LEVER, PAPER FEED SENSOR 1 |
| 4 | QD1-2160-000 запросить цену → | SPRING, PAPER FEED SENSOR 1 |
| 5 | QD1-2595-000 запросить цену → | CAM, FLAP SELEC 9 |
| 6 | QD1-2602-000 запросить цену → | SUPPORT, FLAP SELEC 6 |
| 7 | QM4-4229-000 запросить цену → | NIP ARM узел 7 |
| 8 | QM4-4249-000 запросить цену → | ROLL PAPER FEED SENSOR узел 1 |
| 9 | QM4-4290-000 запросить цену → | CAM SHAFT узел 1 |
| 10 | QM4-4342-000 запросить цену → | RAIL узел L 1 |
| 11 | QM4-4343-000 запросить цену → | RAIL узел R 1 |
| 12 | QM4-4859-000 запросить цену → | PAPER GUIDE ROLLER узел, RU A 1 |
| 13 | QM4-4860-000 запросить цену → | PAPER GUIDE ROLLER узел, RU B 1 |
| 14 | QM4-8715-000 запросить цену → | DRIVE NIP ARM узел 1 |
| 15 | QM4-8718-000 запросить цену → | FLAPPER SEPARATE узел 9 |
| 16 | QM4-8723-000 запросить цену → | GUIDE узел, LOW A 1 |
| 17 | QM4-8724-000 запросить цену → | GUIDE узел, LOW B 1 |
| 18 | QM7-4876-000 запросить цену → | HARNESS ASS'Y, LO FLAP SPLSET 1 |
| 19 | QM7-4878-000 запросить цену → | HARNESS ASS'Y, RU MAIN 1 |
| 20 | QM7-4884-000 запросить цену → | HARNESS ASS'Y, RLNIP PF SNS 1 |
| 21 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER 2 |
| 22 | QC4-9300-000 запросить цену → | SCREW, HEX SOCKET M4X10 2 |
| 23 | XA9-0732-000 запросить цену → | SCREW, RS, M4 AR |
| 24 | XB6-7300-605 запросить цену → | SCREW, TP, M3X6 (S) 1 |
| 25 | XB7-1080-169 запросить цену → | SCREW, MACHINE M8X16 2 |
| 26 | QM4-4861-000 запросить цену → | PAPER GUIDE ROLLER узел, RU C 1 |
| 27 | QM4-8725-000 запросить цену → | GUIDE узел, LOW C 1 |
| 28 | QM4-8726-000 запросить цену → | GUIDE узел, LOW D 1 PC-16002E-00 |
комментарии
