Canon Imagepass A1 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

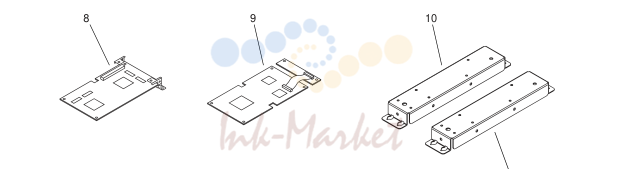

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | RH2-5145-000 запросить цену → | POWER CORD, 120V 120V US |
| 2 | RH2-5312-000 запросить цену → | POWER CORD, 230V, EUR 230V EUR |
| 3 | RH2-5313-000 запросить цену → | POWER CORD, 230V, UK 230V GB |
| 4 | WT3-5189-000 запросить цену → | POWER CORD, 100V 100V JP |
| 5 | FK2-9543-000 запросить цену → | CABLE,CROSSOVER |
| 6 | FK2-2281-000 запросить цену → | CABLE, ETHERNET STRAIGHT |
| 7 | FK3-0614-000 запросить цену → | CABLE, OPEN INTERFACE |
| 8 | FM4-0728-000 запросить цену → | OPEN INTERFACE BOARD плата ASS'Y |
| 9 | FM4-2121-000 запросить цену → | MAIN BOARD плата в сборе |
| 10 | FC9-4090-000 запросить цену → | PLATE, MOUNTING |
| 11 | FM4-5790-000 запросить цену → | CD-ROM, MEDIA PACK, USE US English UK |
| 11 | FM4-5792-000 запросить цену → | CD-ROM, MEDIA PACK, UKEFIGS English,French,Italian,Ger man,Spanish |
| 11 | FM4-5793-000 запросить цену → | CD-ROM, MEDIA PACK, JP Japanese English,French,Italian,Ger |
| 12 | FK3-0684-000 запросить цену → | DVD, SYSTEM S/W , ROMAN man,Spanish |
| 12 | FK3-0685-000 запросить цену → | DVD, SYSTEM S/W, JP Japanese |
| 13 | FS1-9053-020 запросить цену → | SCREW,STEPPED,M4 |
| 14 | XA9-1952-000 запросить цену → | SCREW, HEXAGON |
| 15 | FS5-9592-000 запросить цену → | SCREW, STEPPED, M3 |

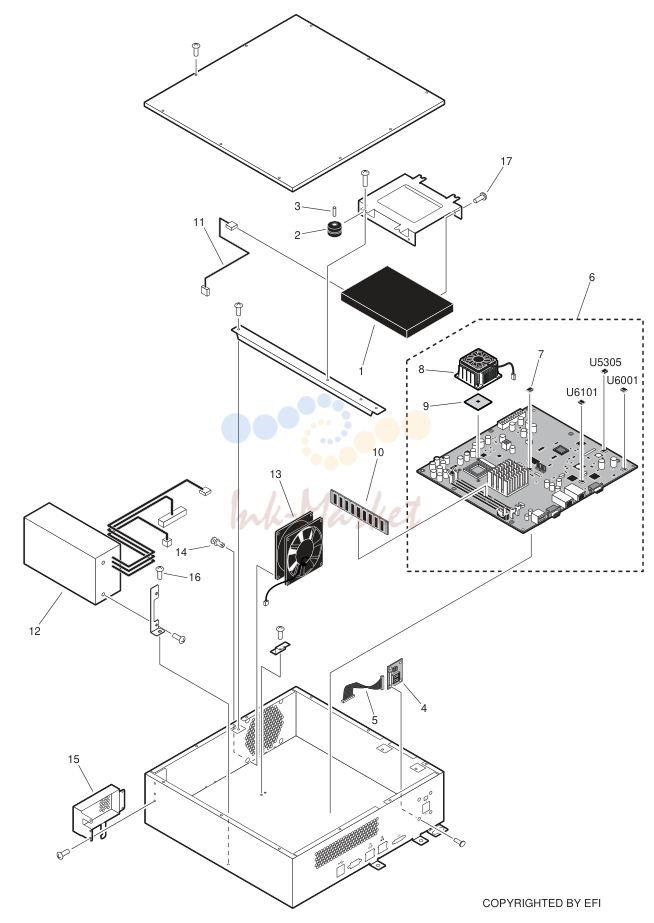

INTERNAL COMPONENTS
| № | Артикул | Наименование |
|---|---|---|
| 1 | WM2-5242-000 запросить цену → | HDD, HDS721680PLA380 |
| 2 | XH9-0132-000 запросить цену → | DAMPER, CUSHION |
| 3 | XZ1-1301-005 запросить цену → | SPACER |
| 4 | FM2-6746-000 запросить цену → | 7-SEGMENT LED узел |
| 5 | FM2-6747-000 запросить цену → | CABLE, MB-LED |
| 6 | FM4-2112-000 запросить цену → | MOTHERBOARD плата ASS'Y EXCEPT JP |
| 6 | FM4-2111-000 запросить цену → | MOTHERBOARD плата ASS'Y JP |
| 7 | FL3-4316-000 запросить цену → | IC, AT88SC0808C, EEP-ROM EXCEPT JP |
| 7 | FL3-4317-000 запросить цену → | IC, AT88SC0808C, EEP-ROM JP |
| 8 | FK2-9402-000 запросить цену → | FAN, HEATSINK |
| 9 | FK2-8679-000 запросить цену → | IC, MPU, LF80539GF0412M S L9EH |
| 10 | FK2-8684-000 запросить цену → | DIMM ASS'Y, 512MB |
| 11 | FK2-2193-000 запросить цену → | CABLE, HDD SATA |
| 12 | FK2-9401-000 запросить цену → | POWER SUPPLY узел |
| 13 | FK2-3352-000 запросить цену → | FAN |
| 14 | FH9-0801-000 запросить цену → | SNAP |
| 15 | FC9-8875-000 запросить цену → | COVER, DUCT |
| 16 | XA9-1116-030 запросить цену → | SCREW,M3X5 |
| 17 | XA9-1496-000 запросить цену → | SCREW,M3X6.4 |
| FK2-9351-000 запросить цену → | IC, AT25640A-10PU-2.7, EEP-ROM | |
| FK2-9390-000 запросить цену → | IC, AT25010A-10PU-2.7, EEP-ROM |
