Canon Imageformula Dr C240 — каталог запчастей со схемами

Canon Imageformula Dr C240 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

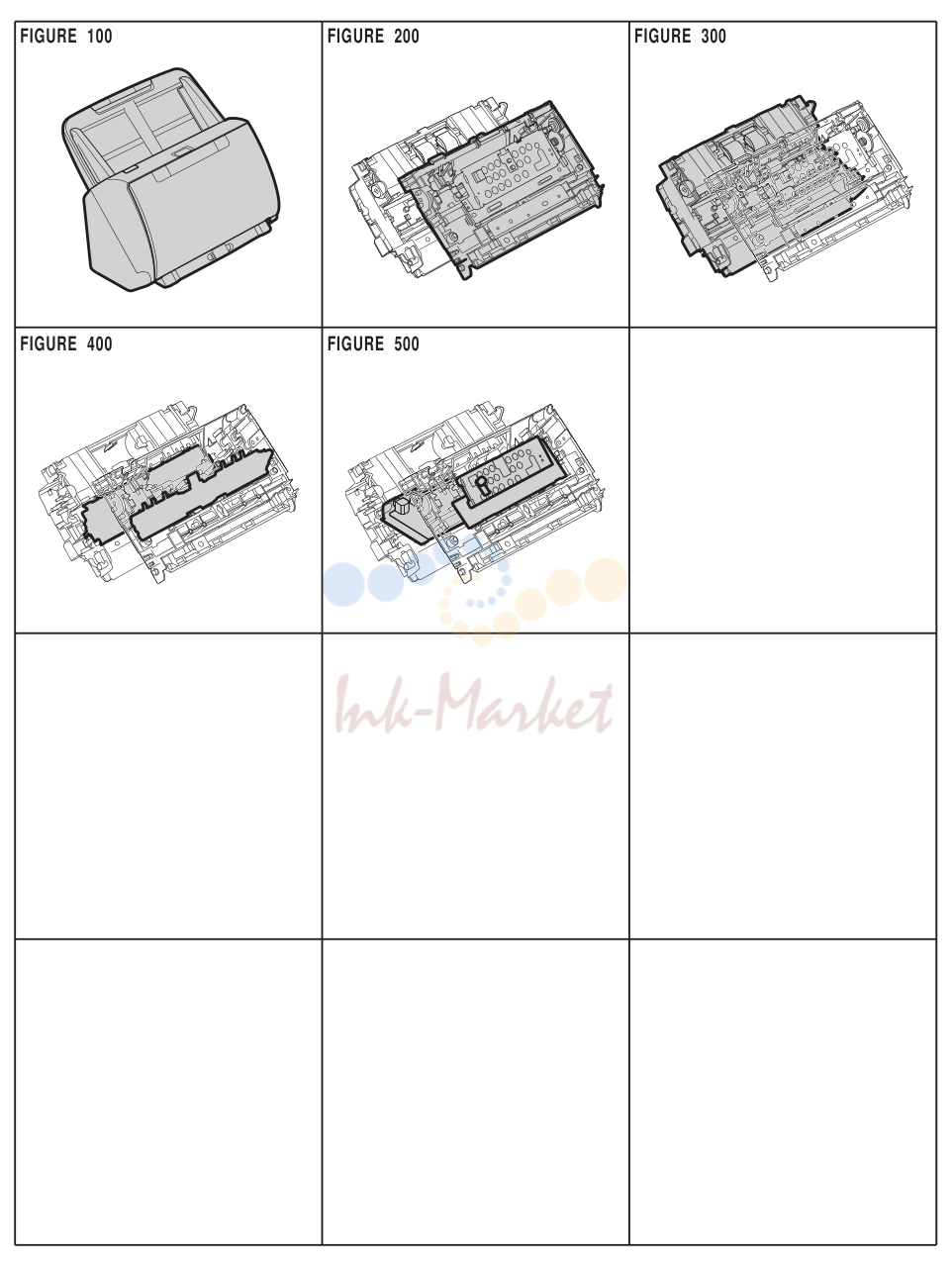

FIGURE 200

№	Артикул	Наименование
2	MA3-0410-000 запросить цену →	COVER, PULLEY, BLACK
3	MG1-5059-000 запросить цену →	TRAY, EJECT
4	MG1-5058-000 запросить цену →	COVER, LOWER узел
5	MG1-5060-000 запросить цену →	TRAY, PICKUP
200	MG1-5054-000 запросить цену →	LEVER, LOCK
2	MS1-2596-000 запросить цену →	SPRING, TENSION
3	MS1-2595-030 запросить цену →	SPRING, TENSION
4	MG1-4608-000 запросить цену →	FLOAT узел, SEPARATION
5	MS1-2623-000 запросить цену →	SPRING, COMPRESSION
6	MA2-9491-000 запросить цену →	LEVER, DETECT, OPEN
7	MG1-5064-000 запросить цену →	DRIVE узел, PICKUP UPPER
8	MG1-5063-000 запросить цену →	DRIVE узел, STOPPER PICKUP
9	MS2-0258-000 запросить цену →	GEAR, HELICAL-SPUR, Z22-40
10	MG1-5051-000 запросить цену →	ARM узел, PICKUP
11	MG1-4609-000 запросить цену →	STOPPER узел, DOCUMENT
12	MA2-6761-000 запросить цену →	STOPPER, CABLE
13	MA3-0592-000 запросить цену →	GUIDE, LIGHT, UPPER L/R
14	MA3-0596-000 запросить цену →	SHEET, GROUNDING
15	MF1-4882-000 запросить цену →	ELIMINATOR, STATIC
16	MA3-0585-000 запросить цену →	FRAME, UPPER
17	MS1-2622-000 запросить цену →	SPRING, COMPRESSION
18	MA2-9489-000 запросить цену →	STOPPER, FOLLOWER SHAFT
19	MA2-9490-000 запросить цену →	SHAFT, FOLLOWER ROLLER
20	MA2-9469-000 запросить цену →	ROLLER, FOLLOWER
21	MG1-4620-000 запросить цену →	RETARD ROLLER
22	MA3-0588-000 запросить цену →	PLATE, READING UPPER
23	MA3-0586-000 запросить цену →	PLATE, UPPER FEED
24	MA2-9532-000 запросить цену →	COVER, SEPARATION ROLLER
25	MA2-9488-000 запросить цену →	GUIDE, LIGHT, UPPER
26	MS2-0308-000 запросить цену →	GEAR, HELICAL-SPUR, Z19-33
27	MA3-0589-000 запросить цену →	SHAFT, CONNECTION
28	MF1-4881-000 запросить цену →	LEVER, SEPARATION
29	MA2-7708-000 запросить цену →	STOPPER, RING
50	XA9-0476-000 запросить цену →	SCREW, TAPPING B, TP M3X8
51	XA9-1226-000 запросить цену →	SCREW, M3X8, ROUND-END W/WASHERS
52	XB4-5300-805 запросить цену →	SCREW, TAPPING P, BH M3X8
300	MA3-0602-000 запросить цену →	PLATE, READING LOWER
2	MA3-0597-000 запросить цену →	PLATE, SIDE
3	MS2-0313-000 запросить цену →	GEAR, PULLEY, Z19-40
4	MS2-9023-000 запросить цену →	BELT, TIMING, 120T
5	MF1-4729-020 запросить цену →	PULLEY, Z40, ONE-WAY
6	MA3-0598-000 запросить цену →	PLATE, MOTOR MOUNT
7	MA3-0605-000 запросить цену →	CABLE, STEEL WIRE
9	MS1-1046-000 запросить цену →	GUIDE, SHAFT 6
10	MA3-0575-000 запросить цену →	ROLLER, DRIVE
12	MG1-5065-000 запросить цену →	MOTOR, STEPPING
13	MA2-9498-000 запросить цену →	GUIDE, LIGHT, LOWER
14	MA3-0601-000 запросить цену →	COVER, DUST
15	MS2-0311-000 запросить цену →	GEAR, SPUR Z17
16	MA3-0607-000 запросить цену →	PLATE, LEFT STOPPER
17	MA3-0608-000 запросить цену →	FLANGE, GEAR
18	MS2-0312-000 запросить цену →	GEAR, SPUR Z20-39
19	MS2-0314-000 запросить цену →	GEAR, SPUR Z20-33
20	MA3-0604-000 запросить цену →	SHAFT, FEED ROLLER
21	MS2-0310-000 запросить цену →	GEAR, FEED DRIVE, SPUR Z17
22	MA3-0600-000 запросить цену →	FRAME, LOWER
23	MA3-0606-000 запросить цену →	SUPPORT, SHAFT
24	MA3-0609-000 запросить цену →	COVER, LEFT BLIND
25	MA3-0599-000 запросить цену →	PLATE, GROUNDING, LOWER
26	MG1-5073-000 запросить цену →	FEED ROLLER
27	MG1-5056-000 запросить цену →	COVER, FEED ROLLER
28	MA3-0603-000 запросить цену →	SPRING, TORSION
29	MF1-4877-000 запросить цену →	MOUNT, SEPARATION GEAR
52	XD1-1206-228 запросить цену →	WASHER, 6.2X0.8
53	XD3-2200-102 запросить цену →	PIN, DOWEL 2X10

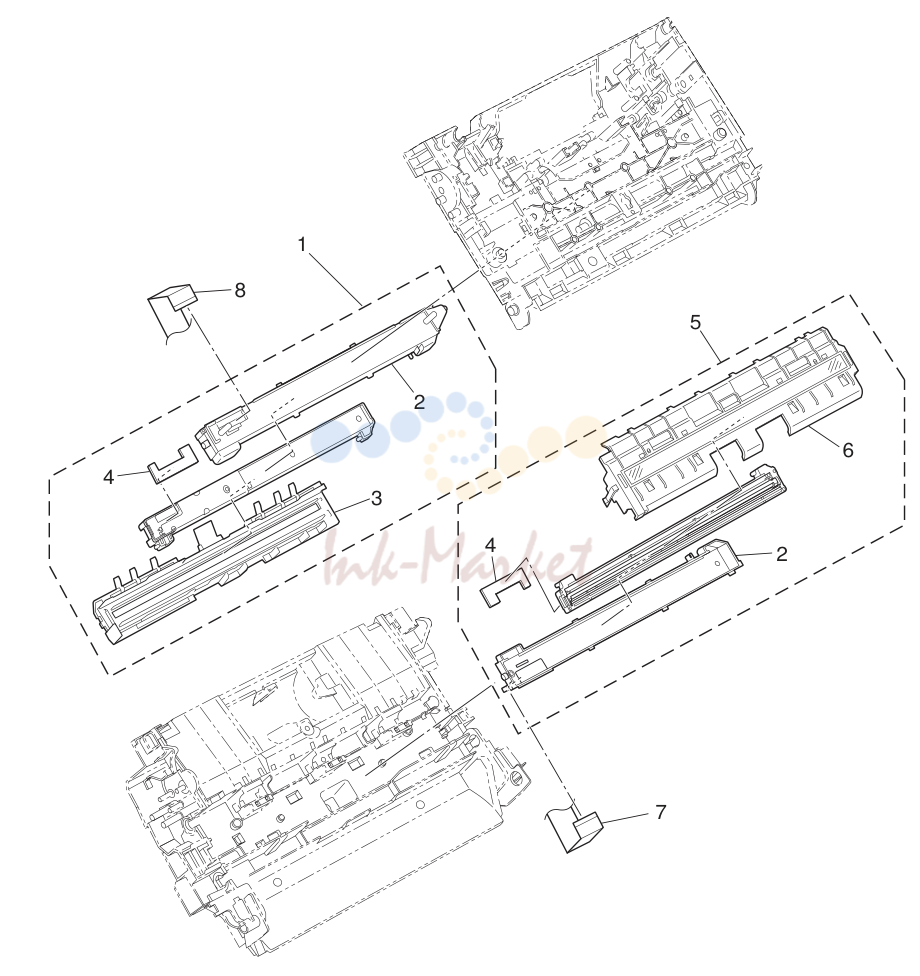

READING узел, UPPER/LOWER

№	Артикул	Наименование
400	MG1-8328-000 запросить цену →	READING узел, UPPER
2	MA3-0584-000 запросить цену →	CASE, READING узел
3	MF1-4876-000 запросить цену →	GUIDE, GLASS, READING UPPER
4	MA3-0243-000 запросить цену →	SHEET, DUST PROTECTION
5	MG1-8329-000 запросить цену →	READING узел, LOWER
6	MF1-4878-000 запросить цену →	GUIDE, GLASS, READING LOWER
7	MH2-5471-000 запросить цену →	CABLE, SFFC, CIS LOWER
8	MH2-5470-000 запросить цену →	CABLE, SFFC, CIS UPPER
