Canon Imageformula Dr 7080C — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

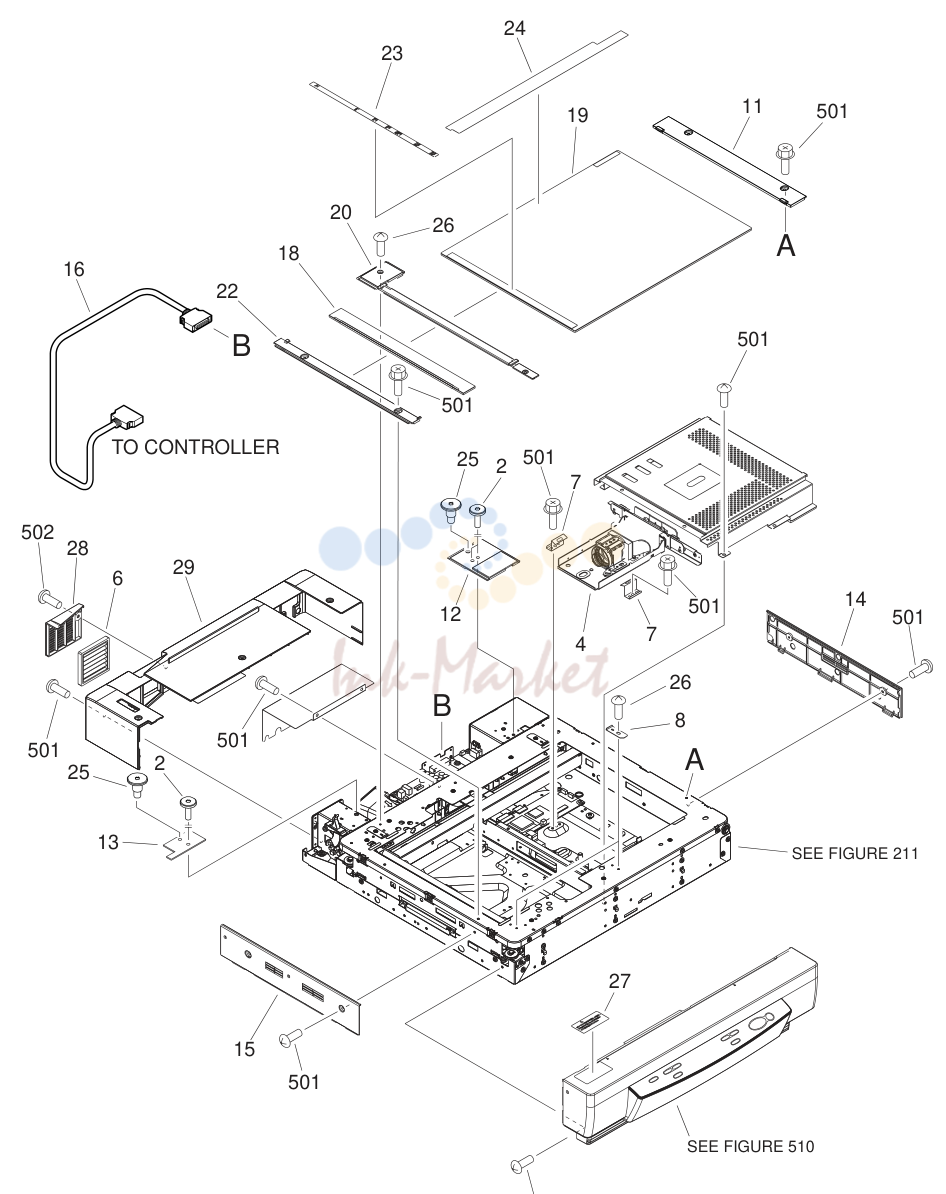

READER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | FM2-0617-000 запросить цену → | CCD узел |
| 6 | FL2-0644-000 запросить цену → | FILTER, AIR |
| 7 | FB4-0726-000 запросить цену → | SPRING, LEAF |
| 8 | FC5-2792-000 запросить цену → | PLATE, GLASS SUPPORT |
| 9 | FC5-2891-000 запросить цену → | DAMPER, READER |
| 11 | FC5-2927-000 запросить цену → | PANEL, RIGHT UPPER |
| 12 | FC5-2929-000 запросить цену → | SPACER, DF MOUNTING, RIGHT |
| 13 | FC5-2930-000 запросить цену → | SPACER, DF MOUNTING, LEFT |
| 14 | FC5-2937-000 запросить цену → | PANEL, RIGHT |
| 15 | FC5-2938-000 запросить цену → | PANEL, LEFT |
| 16 | FH2-7036-000 запросить цену → | CABLE, DDI-S SERIAL |
| 18 | FL2-0648-000 запросить цену → | * 1 GLASS, READER, FRONT LEFT |
| 19 | FL2-0627-000 запросить цену → | GLASS, COPYBOARD |
| 20 | FL2-0628-000 запросить цену → | MOUNT, JUMP |
| 22 | FL2-0646-000 запросить цену → | PANEL, LEFT UPPER |
| 23 | FU5-8264-000 запросить цену → | PLATE, WIDTH SIZE (AB) 100V |
| FU5-8265-000 запросить цену → | PLATE, WIDTH SIZE (INCH/A) 120V | |
| FU5-8266-000 запросить цену → | PLATE, WIDTH SIZE (A) 220-240V | |
| 24 | FU5-8268-000 запросить цену → | PLATE, LENGTH SIZE (AB) 100V |
| FU5-8269-000 запросить цену → | PLATE, LENGTH SIZE (INCH/A) 1 20V | |
| FU5-8270-000 запросить цену → | PLATE, LENGTH SIZE (A) 220-240V | |
| 25 | FU5-9168-000 запросить цену → | SCREW, STEPPED, M5 |
| 26 | XA9-1521-000 запросить цену → | SCREW, RS, M3X6 |
| 27 | MA2-7054-000 запросить цену → | * 1 LABEL, GLASS CLEANING POSITION (JPN) 100V |
| MA2-7055-000 запросить цену → | * 1 LABEL, GLASS CLEANING POSITION (EFIGSP) 120V, 220-240V | |
| 28 | FC5-2934-000 запросить цену → | COVER, FILTER |
| 29 | FL2-0643-000 запросить цену → | PANEL, REAR |
| 501 | XB3-6400-805 запросить цену → | SCREW, RS, M4X8 |
| 502 | XB4-5400-806 запросить цену → | SCREW, P, M4X8 |
(M501)
| № | Артикул | Наименование |
|---|---|---|
| 2 | FB5-3087-000 запросить цену → | PULLEY |
| 3 | FC5-2792-000 запросить цену → | PLATE, GLASS SUPPORT |
| 4 | FC5-2804-000 запросить цену → | WIRE, FRONT |
| 5 | FK2-0225-000 запросить цену → | INVERTER, XENON LAMP |
| 6 | FK2-0234-000 запросить цену → | CABLE, FLAT |
| 7 | FL2-0642-000 запросить цену → | PLATE, POSITIONING |
| 8 | FS5-9772-000 запросить цену → | SCREW, HEIGHT ADJUSTING |
| 9 | FL2-0631-000 запросить цену → | CABLE, FLEXIBLE FLAT |
| 10 | FU5-2284-000 запросить цену → | SPRING, TENSION |
| 11 | FU5-2285-000 запросить цену → | SPRING, TENSION |
| 12 | XA9-1521-000 запросить цену → | SCREW, RS, M3X6 |
| 13 | XA9-1415-000 запросить цену → | SCREW, FLAT HEAD, M4 |
| 14 | XF2-4610-840 запросить цену → | BELT, TIMING |
| 15 | XG9-0508-000 запросить цену → | BEARING, BALL, F688ZZ |
| 16 | WT2-5565-000 запросить цену → | CLAMP, CABLE |
| 17 | WT2-5826-000 запросить цену → | BUSHING |
| 18 | XA9-0265-000 запросить цену → | SCREW, W/WASHER, TRUSS HEAD |
| 19 | FM2-1107-000 запросить цену → | CABLE, READER POWER SUPPLY |
| 20 | FM2-1108-000 запросить цену → | CABLE, ADF LATTICE CONNECTOR |
| 21 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253 (C6) |
| 22 | FB5-3636-000 запросить цену → | SPRING, TORSION |
| 23 | FC5-2882-000 запросить цену → | LEVER, SENSOR |
| 24 | FK2-0237-000 запросить цену → | MOTOR, STEPPING, DC |
| 25 | FS5-9227-020 запросить цену → | SCREW, STEPPED, M4 |
| 26 | FM2-1102-000 запросить цену → | ADF INTERFACE плата в сборе |
| 27 | FM2-1104-000 запросить цену → | CABLE, READER POWER SUPPLY |
| 28 | FC5-2805-000 запросить цену → | WIRE, RIGHT |
| 29 | FL2-0638-000 запросить цену → | SHAFT, DRIVE |
| 30 | FM2-1105-000 запросить цену → | CABLE, SENSOR |
| 31 | FM2-1111-000 запросить цену → | * 1 READER CONTROLLER плата в сборе |
| 501 | XB1-2400-607 запросить цену → | SCREW, MACH., TRUSS HEAD, M4X6 |
| 502 | XB3-6400-805 запросить цену → | SCREW, RS, M4X8 |
| 503 | XB6-2400-508 запросить цену → | SETSCREW, M4X5 |
| 504 | XB7-2100-407 запросить цену → | NUT, HEX, M4 |
| 506 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
| 507 | XB1-2300-606 запросить цену → | SCREW, MACH., TRUSS HEAD, M3X6 |
| 508 | XB1-2260-806 запросить цену → | SCREW, MACH., TRUSS HEAD, M2.6X8 |
