Безвоздушная шина — одна из тех идей, которые десятилетиями живут в презентациях и почти не доходят до серийных машин. Крупные производители, включая Michelin, регулярно показывают концепты: вместо камеры и давления воздуха — полимерная несущая структура, которая обеспечивает то же распределение давления в пятне контакта, что и пневматическая шина, но не боится проколов и почти не требует обслуживания. Так это выглядит в теории. На практике таких колёс в магазине по-прежнему нет.

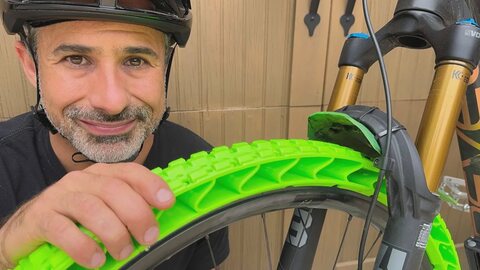

Проверить идею своими силами взялся один из энтузиастов 3D-печати: он спроектировал и напечатал безвоздушную покрышку для горного велосипеда и прогнал её по реальным трассам. Результат получился поучительным — и как конструкторское упражнение, и как иллюстрация того, почему технология не выходит за пределы концептов.
Почему именно горный велосипед
Выбор объекта не случаен. Горный велосипед — среда, где проколы и пробои действительно мешают: камень или корень на трассе выводит колесо из строя посреди маршрута, а вес и жёсткость покрышки напрямую влияют на управляемость. Одновременно это и самый сложный тестовый стенд для печатной конструкции: ударные нагрузки, боковые усилия в поворотах, постоянные циклы сжатия и восстановления.
С точки зрения печати велосипедная покрышка удобнее автомобильной: нагрузки на порядок меньше, диаметр укладывается в разумные габариты, а материал — термоэластопласт (TPU) — печатается на обычном настольном FDM-принтере.
Как устроена конструкция
После нескольких итераций автор остановился на следующей схеме:
- Материал — TPU. Эластичный термопластичный полиуретан, который сочетает упругость с износостойкостью; для несущих элементов, работающих на многократный изгиб, это разумный выбор среди доступных для FDM материалов.
- Податливые перемычки S-образной формы между протектором и ободом. Именно они выполняют работу воздуха: прогибаются под нагрузкой и возвращают форму после её снятия. Изогнутая форма перемычки принципиальна — прямая стойка работала бы на сжатие и теряла устойчивость, а S-образная деформируется предсказуемым изгибом.
- Печать секциями. Покрышка печатается не целиком, а фрагментами, которые соединяются между собой уже на ободе.
- Отдельный печатный переходник обод — шина. Стандартный велосипедный обод рассчитан на бортовую посадку пневматической покрышки, поэтому под безвоздушную конструкцию понадобился собственный интерфейс.
Печать секциями — вынужденное, но полезное решение. Целая покрышка не помещается на стол настольного принтера, а сборка из сегментов попутно даёт ремонтопригодность: повреждённый фрагмент теоретически заменяется отдельно. Обратная сторона очевидна — стыки становятся слабыми местами конструкции и концентраторами напряжений.
Что показали испытания
Итоговая покрышка оказалась на удивление работоспособной: она выдержала жёсткое внедорожное катание и в основном справилась с нагрузками, для самодельной печатной детали это заметный результат. Автор отмечает, что специализированный производитель, располагающий инженерными ресурсами и материалами, наверняка сделал бы конструкцию заметно лучше.
И всё же вывод получился не в пользу технологии — по причине, лежащей вне самой конструкции. Проблема, ради которой безвоздушные шины и придумывали, в горном велосипеде уже решена другим способом: бескамерные покрышки с герметиком стали фактическим стандартом. Герметик затягивает большинство проколов на ходу, райдер часто даже не замечает событие. Технология, которая закрывает ту же задачу дешевле, легче и без потери характеристик, лишает безвоздушную схему её главного аргумента.
Практические выводы для тех, кто печатает функциональные детали из TPU
Проект интересен не только результатом, но и постановкой задачи: это типичный случай, когда печатная деталь работает не на прочность, а на управляемую упругость. Ниже — общие ориентиры, полезные при похожих задачах (конкретные режимы всегда берите из документации на ваш филамент и принтер):
- Подача материала. Мягкие филаменты плохо переносят длинный путь до сопла: пруток работает как пружина и сминается в тракте. Схема с прямым приводом экструдера предсказуемее, чем выносная подача, а скорость печати приходится снижать.
- Ретракты. Из-за упругости материала откаты работают вяло и с задержкой, поэтому длинные ретракты чаще вредят, чем помогают; бороться с волосистостью разумнее температурой и маршрутом перемещений.
- Сушка. TPU гигроскопичен. Влажный пруток даёт пористую, неровную экструзию и ощутимую потерю прочности — для несущих упругих элементов это критично.
- Жёсткость задаётся геометрией, а не только материалом. В конструкциях такого типа характеристику определяют форма и толщина перемычек, их число и шаг, схема заполнения. Одна и та же марка филамента даст и мягкую, и почти неподатливую покрышку.
- Слоистость и направление нагрузки. Деталь, напечатанная слоями, всегда слабее вдоль межслойных границ. Ориентацию печати имеет смысл выбирать так, чтобы основная деформация шла не на разрыв слоёв.
- Испытывать нужно циклически. Упругий элемент разрушается не от однократной нагрузки, а от усталости: тысячи циклов сжатия-восстановления выявляют трещины в местах концентрации напряжений, которых не видно после первой поездки.
Итог
Эксперимент подтверждает две вещи одновременно. Во-первых, современная настольная печать эластомерами позволяет получать функциональные упругие детали, которые выдерживают серьёзные механические нагрузки, — планка возможностей заметно выше, чем принято думать. Во-вторых, техническая осуществимость сама по себе ничего не решает: безвоздушная шина проигрывает не потому, что её трудно сделать, а потому, что проблему, которую она решает, уже закрыла более простая и дешёвая технология. Это, пожалуй, главный практический урок проекта — и он применим далеко за пределами велосипедных покрышек.
