методики дефектовки восстанавливаемых картриджей


Компания PRI (Новая Зеландия) была создана в 1987 году как фирма по воспроизводству картриджей для матричных и лазерных принтеров. Для проверки восстановленных картриджей первоначально использовались принтеры, но с каждым годом появлялись новые их модели с новыми картриджами; и это требовало как дополнительных материальных затрат, так и больших площадей для их установки. Кроме того, принтеры не позволяют выявить скрытые дефекты картриджей, и возврат картриджей клиентами компании все же имел место.
Было принято решение о необходимости проектирования и изготовления устройства, позволяющего тестировать картриджи и легко модифицируемого для проверки вновь появляющихся моделей. В начале 1990 года компания PRI начала разработку этого устройства.

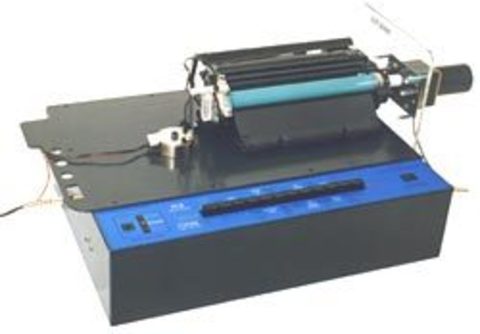

После пяти лет разработок в 1998 году был выпущен первый коммерческий вариант анализатора LT-777; спрос на анализатор превзошел все ожидания. В 2000 году компанией была выпущена следующая модификация - LT-777 AUTO, в которой был автоматизирован ряд тестов, что сделало его более пригодным при тестировании большого объема картриджей.

Что представляет из себя анализатор LT-777™ на данный момент? Он позволяет :

  • отказаться от огромного парка принтеров для проверки восстановленных картриджей, в том числе исключить затраты на ремонт и обслуживание этого парка;
  • исключить ложные результаты тестов из-за дефектов принтеров;
  • осуществлять предварительное тестирование и окончательный контроль широкого диапазона картриджей лазерных принтеров.
  • Базовая конфигурация анализатора позволяет тестировать следующие типы картриджей : AX, BX, EX, LX, NX, PX, SX, VX, WX, HP1100, HP4000, HP4100, FX1, FX2, FX3, FX4, FX6, IBM4019, 4029, 4039, 4049, Xerox XP-5/10, XP12, XP-15/20, Panafax UF-744, PB9800.
    Устанавливаемые дополнительно модули и направляющие позволяют тестировать еще целый ряд картриджей : HP1200, HP2100, HP4500, HP5000, HP 8100, HP9000, HP8500, Xerox N24/32/40, Xerox 4517, 4508, Typhoon 8/16, InfoPrint 20 / A8500, PB9900, Panafax UF550, UF585, Canon EP-J(JX), FX-V, PC850(F100), PC 310/330, A15/A30, N-01, Optra S/Se/T, Epson LP-8200.

    Тем, кто занимается восстановлением картриджей, наверняка знакома ситуация, когда клиенты возвращают картриджи из-за преждевременного их выхода из строя. В большинстве случаев это происходит не из-за ошибки персонала, а из-за отсутствия эффективного метода проверки картриджа. Анализатор картриджей LT-777 позволяет провести детальную диагностику картриджа и устранить эту проблему.
    Анализатор прост в эксплуатации и позволяет в кратчайшие сроки провести диагностику каждого из компонентов картриджа простым нажатием на кнопку. Проведя диагностику картриджа и выявив компоненты, подлежащие замене, вы исключаете многократную разборку и сборку картриджа в процессе восстановления. Анализатор позволяет тестировать не только одноцветные, но и цветные картриджи.

    Остановимся на методике тестирования более подробно. Общепринятый метод тестирования картриджей лазерных принтеров предполагает использование принтера (печать тестовой страницы). Однако, восстановив картридж и даже распечатав 10-20 тестовых страниц, вы не можете гарантировать, что он позволит без ухудшения качества распечатать такое же количество листов, как и новый. Проверка картриджа на принтере не позволяет в полной мере выявить скрытые дефекты картриджа и определить состояние каждого из его компонентов.

    Основные принципы тестирования разберем на следующем примере: запустим печать тестовой страницы с принтера и выключим принтер в момент печати, после чего вытащим из принтера картридж и лист бумаги. Теперь мы можем рассмотреть незафиксированное изображение на бумаге и изображение, оставшееся на поверхности фоторецепторного барабана (рис.1).
    Рассматривая изображение на поверхности фоторецепторного барабана, вы можете исключить дефекты, связанные с его переносом на бумагу.

    На рисунке 2 показано сформированное тонером изображение до и после переноса на бумагу. Из рисунка видно, что часть тонера остается на барабане. В дальнейшем этот тонер счищается ракелем и поступает в бункер отходов тонера.

    На рис. 3 видно, что фон тонера, видимый на барабане, не переносится на бумагу. Из этого следует, что с помощью принтера нельзя точно продиагностировать картридж: фон на барабане вызовет повышенный расход тонера, но не будет виден при распечатке тестовой страницы.

    Ниже изображена панель управления LT-777. Разберем назначение каждого теста.

    Ring
    Данным тестом проверяется наличие посторонних шумов картриджа, которые могут быть вызваны повреждением или износом шестерен фоторецепторного барабана.

    Тест OPC

    Хорошее состояние фоторецепторного барабана
    ИзображениеОписаниеРезультат теста печати
    Барабан чист. Износ фоточувствительного слоя незначительный. Возможно его дальнейшее использованиеЧеткая печать. Дефектов не обнаружено
    Дефект или износ фоторецепторного барабана
    ИзображениеОписаниеРезультат теста печати
    Точка тонера на барабане. Выявляется в результате режима тестирования, дефект не проявляется при печати тестовой страницы с принтераЧеткая печать. Дефектов не обнаружено
    Полосы и точки тонера на барабане. Данные дефекты не проявляются при печати и не видны при визуальном осмотре, проявляются только при тестировании анализаторомЧеткая печать. Дефектов не обнаружено
    Износ участков фоторецепторного барабана.. Не проявляются при печати и не видны при визуальном осмотре; становятся видимы только при тестировании анализаторомЧеткая печать. Дефектов не обнаружено
    Износ участков фоторецепторного барабана. Обратите внимание на разницу при тестировании анализатором и распечатки тестовой страницы принтером: только на левой стороне тестовой странице видны помарки тонера
    Засветка барабана солнечным или искусственным направленным светом. Дефект не проявляется при печати и не виден при визуальном осмотреЧеткая печать. Дефектов не обнаружено
    Износ фоторецепторного барабана, ролика первичного заряда, их контактных площадок и осевых направляющих. Хаотичные горизонтальные полосы


    Тест PCR

    Хорошее состояние ролика первичного заряда (коротрона заряда)
    ИзображениеОписаниеРезультат теста печати
    Чистый барабан говорит о хорошем состоянии ролика первичного заряда (коротрона заряда) и о возможности его дальнейшего использования в цикле заправкиЧеткая печать. Дефектов не обнаружено
    Дефект или износ ролика первичного заряда (коротрона заряда)
    ИзображениеОписаниеРезультат теста печати
    Метки в виде точек и пятен тонера, появляющихся дважды за период вращения барабана, вызванные дефектным PCR. Дефект не виден при печати и визуальном осмотре, но проявится в большей степени во время следующего цикла работы картриджаЧеткая печать. Дефектов не обнаружено
    Метки в виде точек и пятен тонера, появляющихся дважды за период вращения барабана, вызванные дефектным PCR. Дефект не виден при печати и визуальном осмотре, но проявится в большей степени во время следующего цикла работы картриджа, после распечатки около 1000 страницЧеткая печать. Дефект не виден на большинстве моделей принтеров
    Горизонтальная полоса и пятно, появлющееся дважды за период вращения барабана. Дефект PCRТонкая горизонтальная линия, появляющаяся при печати периодически
    Хаотичные пятна тонера, вызванные нестабильной работой PCRЧеткая печать. Дефект не виден на большинстве моделей принтеров
    Фон, вызванный неравномерным нанесением заряда на барабанЧеткая печать. Дефектов не обнаружено
    Фон, вызванный неравномер-ным нанесением заряда на барабан из-за нестабильной работы PCRЧистая печать. Фон виден только при тщательном рассмотрении


    Background тест

    Хорошее состояние картриджа
    ИзображениеОписаниеРезультат теста печати
    Чистый барабан говорит о том, что тонер, чистящее лезвие и магнитный вал в хорошем состоянии и могут использоваться повторноЧеткая печать. Дефектов не обнаружено
    Плохое состояние картриджа
    ИзображениеОписаниеРезультат теста печати
    Легкий фон, картридж заправлен не тем типом тонера. Фон не проявляется при печати, однако лишь 85% тонера переходит на бумагу, а 15% удаляется ракелем в бункер отходовЧеткая печать. Дефектов не обнаружено
    Средний фон, причина та же. Фон можно рассмотреть при тщательном осмотре тест-листа. Около 90% тонера удаляется в бункер отходов. Снижается производительность картриджаСлабо различимый светлый фон
    Большой фон, грязь при печатиФон, различимый невооруженным глазом


    Тест системы проявки. Проверка состояния магнитного вала, дозирующего лезвия, втулок магнитного вала и его контактов

    Нормальная работа системы
    ИзображениеОписаниеРезультат теста печати
    Равномерное распределение тонера на поверхности фоторецепторного барабана. Нет штрихов, точек и пятен тонераРавномерное изображение, дефектов печати нет
    Дефекты системы проявки
    ИзображениеОписаниеРезультат теста печати
    «Волны» тонера на барабане. В данном примере вызваны износом дозирующего лезвияВолны при печати серых полутонов
    «Волны» тонера на барабане. Износ магнитного валаВолны при печати
    Пятна тонера. При повторе пятен дефект вызван износом магнитного вала. Если пятна не повторяются - это дефект дозирующего лезвияНеоднородная печать графики. Пятна тонера на чистых участках листа
    Вертикальные полосы. Дефект дозирующего лезвияБелые вертикальные полосы при печати серых полутонов
    Вертикальные полосы. Износ магнитного вала. Левая верхняя полоса вызвана износом втулки магнитного вала. Нижняя горизонт. полоса – плохой контакт магнитного валаСветлые гориз. и вертик. полосы видны при печати графики, при печати текста дефект может быть незаметен
    Гориз. полоса – дефект магнитного вала. Белое пятно на барабане – загрязнение маг. вала (отпечаток пальцев). Вертик. белые полосы - из-за скоксовавшихся частиц тонера позади дозир. лезвияСветлые полосы и пятна при печати графики и текста
    Белое пятно, повторяющее дважды за период вращения барабана, вызвано повреждением маг. валаСветлое пятно, может быть незаметно при печати графики


    Тест 25% градации серого

    Хорошее воспроизведение градации серого
    ИзображениеОписаниеРезультат теста печати
    Равномерное распределение тонера по поверхности барабана; отсутствие пятен и помарок тонера, белых пятен и пропусковРавномерное изображение. Видимые дефекты отсутствуют
    Дефекты при воспроизведении градации серого
    ИзображениеОписаниеРезультат теста печати
    Тонер на поверхности барабана отсутствует или его слишком малоНизкая плотность изображения. Светлая ненасыщенная графика
    Избыток тонера. Воспроизведение градации серого слишком насыщенное; повышенный расход тонераСлишком темное воспроизведение серых участков графики
    Неравномерный фон (полосы), вызванный износом магнитного валаСветлые полосы, видимые при печати градаций серого
    Небольшая засветка барабана
    Пятно тонера, прилипшего к поверхности барабанаОтображение точки при печати


    Тест 100% плотности

    Хорошая плотность
    ИзображениеОписаниеРезультат теста печати
    Тонер распределяется по поверхности барабана ровным и плотным слоем; цвет барабана не виден сквозь слой тонераНасыщенный цвет черных областей при печати текста и графики
    Низкая плотность
    ИзображениеОписаниеРезультат теста печати
    Неравномерное распределение и недостаточное количество тонера на поверхности барабана. Дефект системы проявкиНизкая плотность графических изображений
    Тонкая белая вертикальная линия (царапина на барабане или инородная частица, застрявшая с обратной стороны дозир. лезвия)Дефект может быть не виден при печати тест-страницы
    Вертикальные белые полосы - дефектный маг. вал или дозир. лезвиеВертик. белые полосы при печати графики и полутонов
    Пропуски тонера, вызванные повреждением или износом маг. валаБелые пятна при печати графики и полутонов


    Тест Wipper Blade (чистящего лезвия - ракеля)

    Хорошее состояние
    ИзображениеОписаниеРезультат теста печати
    Чистый барабан говорит о том, что ракель не имеет изгибов, его кромка не повреждена и не потеряла эластичности. Ракель можно использовать для следующего цикла заправкиЧеткая печать. Дефектов не обнаружено
    Дефектное чистящее лезвие
    ИзображениеОписаниеРезультат теста печати
    Пятна тонера на барабане (изгиб ракеля и потеря эластичности)Четкая печать без дефектов; либо - повторяющиеся широкие полосы при печати графики
    Полоса тонера, вызванная износом ракеля; дефект проявляться не сразу, а в следующем цикле заправкиЧеткая печать. Дефектов не обнаружено
    Узкие полосы тонера из-за незначительных повреждений на кромке ракеляВертикальные узкие линии на тестовой странице


    Buff Drum - "Buff Drum Coating", режим полировки защитного покрытия. Применяется для восстановленных барабанов и роликов первичного заряда (PCR).


    Тест CGL (Charge Generation Layer of Drum) - проверяет чувствительность фоторецепторного слоя барабана.

    ИзображениеОписаниеРезультат теста печати
    Широкая полоса тонера говорит о том, что чувствительность барабана высокаЧеткая печать. Дефектов не обнаружено
    Узкая полоса говорит о средней чувствительности барабанаНезначительное снижение плотности печати
    Отсутствие полосы тонера говорит о низкой чувствительности барабанаНизкая плотность при печати графических изображений


    Drain & Clean - Последний тест восстановленного картриджа. Слой тонера с магнитного вала удаляется в бункер отходов. Магнитный вал остается чистым, что позволяет избежать загрязнения картриджа при транспортировке.

    Другие тесты

    Фетровое уплотнение

    ИзображениеОписаниеРезультат теста печати
    Износ фетрового уплотнения приведет к повышенному расходу тонера и износу фоторецепторного барабана. Тонер переносится на оба конца фотобарабана и на страницуЧеткая печать. Дефектов не обнаружено

    Recovery Blade (пленочное уплотнение, пропускающее остатки тонера с поверхности барабана в бункер отходов и предотвращающее обратную утечку)

    ИзображениеОписаниеРезультат теста печати
    Утечка отработанного тонера из бункера отходов. После теста «Drain & Clean» утечка тонера будет виднаНебольшие пятна или точки тонера , появляющиеся при печати 15 или более страниц
    Износ отдельных участков recovery blade вызовет осыпание тонера в следующем цикле работы картриджаЧеткая печать. Дефектов не обнаружено

    Механические повреждения - визуальный осмотр механических узлов картриджа не всегда позволяет обнаружить дефект. При тестировании на LT-777 механические узлы картриджа находятся в движении, что позволяет проверить их работоспособность.

    Densometer - в комплект анализатора LT-777 входит денситометр, дисплей которого мгновенно высвечивает значение плотности печати. С помощью денсометра можно проверить и работу схемы датчика тонера; он не только определяет работоспособность схемы, но и указывает необходимую для датчика нагрузку.

    Анализатор картриджей лазерных принтеров еще не получил широкого распространения на российском рынке; но, задав поиск в русскоязычных ресурсах Интернета, можно обнаружить, что при помощи данного анализатора восстановленные картриджи тестируются некоторыми крупными российскими компаниями.
    Дополнительную и более полную информацию о анализаторе LT-777 вы можете получить на сайте производителя.

    Конструкторское бюро компании Polyram разработало отечественный тестер для проверки качества картриджей лазерных принтеров, но на их сайте не представлены технические характеристики тестера и не указано, какие типы картриджей он позволяет тестировать; поэтому сравнить его с LT-777 не представляется возможным.

    Владимир Довгань
    (по материалам сайта www.pri-toner.com)
