3D-печатная решётка может одновременно воспринимать нагрузку и помогать определять, где развивается повреждение. Исследователи Университета Глазго и Университета Сиднея показали такой подход на полимерных образцах с углеродными нанотрубками. Электрические измерения превращаются в карту изменений внутри структуры: она позволяет наблюдать развитие дефектов, а не только фиксировать окончательный разрыв.
Как материал становится чувствительным элементом
В работе использованы фотополимерные смолы с добавкой углеродных нанотрубок и напечатанные из них решётчатые структуры на основе диаграмм Вороного. Проводящий наполнитель даёт возможность отслеживать электрический отклик материала. При деформации и разрушении перемычек меняются пути прохождения тока, а вместе с ними — измеряемые значения напряжения и сопротивления.
Для восстановления пространственной картины команда применила электроимпедансную томографию, или EIT. Через электроды к образцу подают ток и измеряют разности потенциалов; алгоритм по этим данным оценивает распределение проводимости. Это не бесконтактное наблюдение: электроды соединены с образцом. Преимущество состоит в возможности следить за состоянием структуры без её разрезания.
Что показал эксперимент

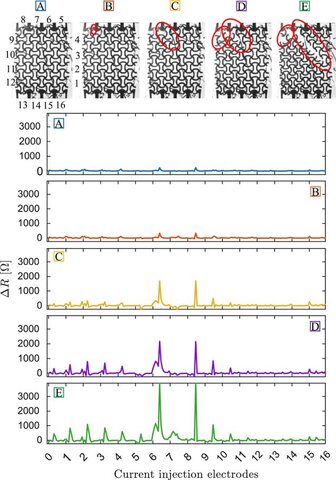

Исследователи испытывали решётки шириной 48 мм. По мере нагружения обновлялись карты проводимости, на которых появлялись области её снижения. Эти области сопоставлялись с повреждёнными участками. Система позволяла прослеживать рост трещин; в описании работы точность локализации оценивается примерно одной перемычкой относительно фактического места повреждения.
Важен и результат сравнения разных геометрий: чувствительность к повреждению зависит от устройства самой решётки. Следовательно, топологию можно выбирать с учётом двух задач — требуемого механического поведения и качества электрического контроля. Одна и та же измерительная идея не означает одинакового результата на любой пористой детали.
Чем карта отличается от одного показания датчика
Отдельное измерение сопротивления может показать изменение состояния образца в целом. Пространственная карта отвечает на другой вопрос: в какой области развивается дефект и как эта область меняется под нагрузкой. Именно такая информация интересна для контроля сложных конструкций, где усреднённое значение способно скрывать локальную проблему.
При этом «самочувствительность» не означает, что деталь работает без измерительной системы. В эксперименте необходимы проводящий материал, электроды, аппаратура и алгоритм восстановления. Сам материал участвует в измерении, но не заменяет эти компоненты и не принимает самостоятельного решения о пригодности изделия.
Что полезно учесть при оценке технологии
Для лаборатории или инженерного подразделения работа предлагает направление исследований, а не готовый регламент обслуживания. При обсуждении подобного метода имеет смысл заранее сформулировать критерии проверки:
- Какое повреждение нужно обнаружить и какая точность локализации достаточна для конкретной детали.
- Подтверждены ли результаты для выбранного материала, геометрии и вида нагрузки, а не только для демонстрационного образца.
- С чем будут сравнивать электрическую карту: требуется независимое наблюдение, позволяющее проверить вывод алгоритма.
- Как будут контролировать повторяемость изготовления образцов и стабильность измерений в серии.
Это общие вопросы к валидации метода. Публикация не даёт оснований назначать по ней межсервисный интервал, остаточный ресурс или универсальный порог браковки. Такие значения должны появляться из испытаний конкретной конструкции.
Перспектива и границы результата
Контроль состояния непосредственно в материале потенциально интересен для ответственных композитных и аддитивных деталей. Однако авторы прямо указывают на необходимость дальнейшей разработки и масштабирования. Лабораторное обнаружение повреждений не равно готовой системе предупреждения аварий в самолёте, автомобиле или промышленной установке.
Практический смысл исследования — в совместном проектировании структуры и способа её контроля. Геометрия здесь определяет не только механические свойства, но и то, насколько хорошо удаётся увидеть развитие дефекта электрическим методом.
Исследование: Akash Deep и соавторы, Advanced Functional Materials, 2026, DOI 10.1002/adfm.78620. Иллюстрация: Deep и соавторы, из опубликованной работы, лицензия CC BY; без изменений.
