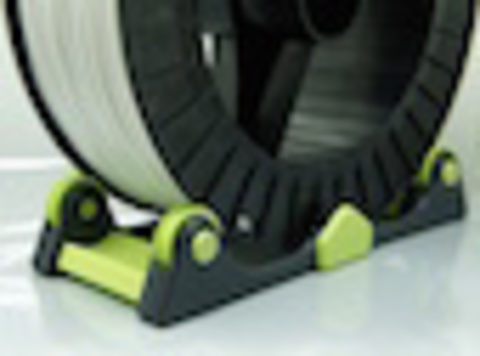

Предлагаем Вам модель удобной подставки под большую катушку 3D пластика Filamentarno диаметром 300мм. Можно сложить пополам - в таком виде занимает меньше места на столе.Все детали спроектированы таким образом, чтобы они умещались на столе 150х150мм и в высоту не превышают 100мм. А то получилось, что пластик 3D на больших катушках 2.25кг мы в продаже уже предлагаем, а как его приспособить к принтеру не сказали. Вот, исправляем ситуацию и выкладываем для скачивания модель подставки под катушку!
Скачать модель:
- (63.27 КБ) D300-крепеж центральной части_4шт.STL
- (273.52 КБ) D300-основание ролика малое_4шт.STL
- (329.09 КБ) D300-основание ролика_2_2шт.STL
- (329.09 КБ) D300-основание ролика_2шт.STL
- (239.63 КБ) D300-ось ролика_4шт.STL
- (429.87 КБ) D300-поперечина с лого_2шт.STL
- (181.04 КБ) D300-центральная часть_2шт.STL
Количество копий детали, которые нужно напечатать указаны в каждом имени файла. К примеру, если нужно напечатать 4 копии детали из файла, то его имя содержит в конце "_4шт".
Поперечины (с логотипом) лучше всего слайсить, включив в слайсере опцию "spiral vaze". Печатать эту часть следует увеличив подачу пластика до 150% (1.5). Так получится быстрее и аккуратнее :) Но можно печатать так же как и остальные детали.
Поперечины лучше всего склеить во время сборки с боковыми частями. Так же не помешает подклеить и крепеж центральной части (самые маленькие детальки из сборки).
Очень рекомендую смазать оси роликов! Катушка будет крутиться очень легко!
Оси роликов защелкиваются и в склейке не нуждаются. Ролики можно снять, вынув оси, если возникнет необходимость в смазке.
- Удобная подставка под большую катушку пластика диаметром 300мм.
- Можно сложить пополам - в таком виде занимает меньше места на столе.
- Все детали спроектированы таким образом, чтобы они умещались на столе 150х150мм и в высоту не превышают 100мм.
- Печатается без использования поддержек!
Инструкция по сборке.
Количество копий детали, которые нужно напечатать указаны в каждом имени файла. К примеру, если нужно напечатать 4 копии детали из файла, то его имя содержит в конце "_4шт".
Поперечины (с логотипом) лучше всего слайсить, включив в слайсере опцию "spiral vaze". Печатать эту часть следует увеличив подачу пластика до 150% (1.5). Так получится быстрее и аккуратнее
Но можно печатать так же как и остальные детали. Поперечины лучше всего склеить во время сборки с боковыми частями. Так же не помешает подклеить и крепеж центральной части (самые маленькие детальки из сборки).
Очень рекомендую смазать оси роликов! Катушка будет крутиться очень легко!
Оси роликов защелкиваются и в склейке не нуждаются. Ролики можно снять, вынув оси, если возникнет необходимость в смазке.
Пользуйтесь на здоровье!
